Hydraulisk motståndsbroms BSF-M
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
3 395,88 kr inkl. moms
| Vikt |
|---|
| 1,55 kg |
Produktbeskrivning Hydraulisk motståndsbroms BSF-M
Hydraulisk broms för skjutgrindar, avsedd för sluttningar. Lämplig för motordrivna skjutgrindar i uppförsbacke. I sådana fall kan motorn skadas av att dra eller bromsa grinden och behöver hjälp av en hydraulisk/motståndsbroms. Motståndsbromsen skyddar växellådan och ger möjlighet att justera bromskraften och ändra bromsriktningen. Den har ett kugghjul M4, som har 16 tänder.
Bromsen är avsedd för skjutgrindar med en maximal belastning på 7 Nm. Belastningen kan dock fördubblas genom att använda två bromsar.
Beskrivning av den hydrauliska bromsen
Den radiella BSF-M-bromsen med kugghjul är avsedd för kontinuerlig hastighetskontroll av skjutgrindar i sluttningar. För grindar som monterats i en sluttning reglerar och kontrollerar bromsen stängningshastigheten längs hela grindens rörelsebana och garanterar säkerheten när motorn är frikopplad (vid strömavbrott). Bromsen avlastar grindmotorn och förlänger därmed dess livslängd.
Tekniska specifikationer
Bromsens kugghjul: MODUL M4 (16 tänder)
Maximal belastning: 7 Nm
Bromsvätska: SILICONE 3000
Drifttemperatur: - 15 till 70 grader Celsius
Bromsriktning: HÖGER / VÄNSTER
Justering av bromskraft: JA
Installation
Den hydrauliska bromsen placeras nära grindmotorn. Kugghjulet måste kugga i grindmotorns kuggstång med en tolerans på cirka 1–2 mm. Bromsen fästs på gängstänger som är förankrade i betongfundamentet. (Bromsen kan fästas på ett specialtillverkat monteringsfäste. Monteringsfästet förankras i betongfundamentet.)
Inställning av bromsverkan
Bromsen är konstruerad för bromsning i båda riktningarna, men bromsverkan uppstår endast i den ena riktningen.
1. Ta bort låsringen från axeln och ta av kugghjulet.
2. Vrid kugghjulet 180° och skjut tillbaka det på axeln.
3. Säkra kugghjulet med låsringen.
Justering av bromsverkan
Vrid medurs för att öka bromsverkan.

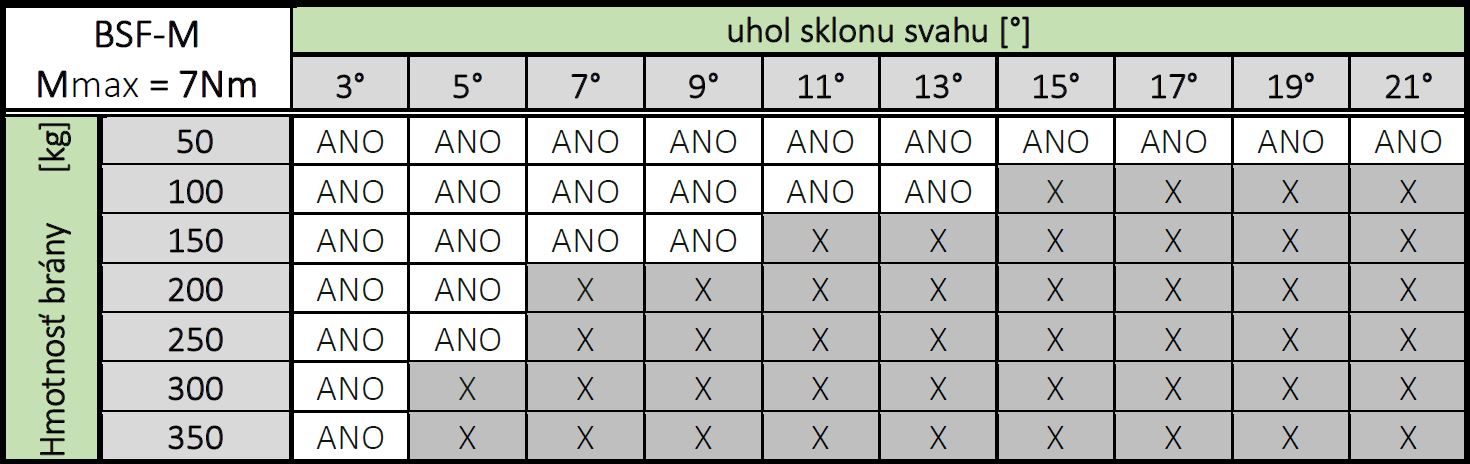

Anvisningar för beräkning av bromsens maximala belastning

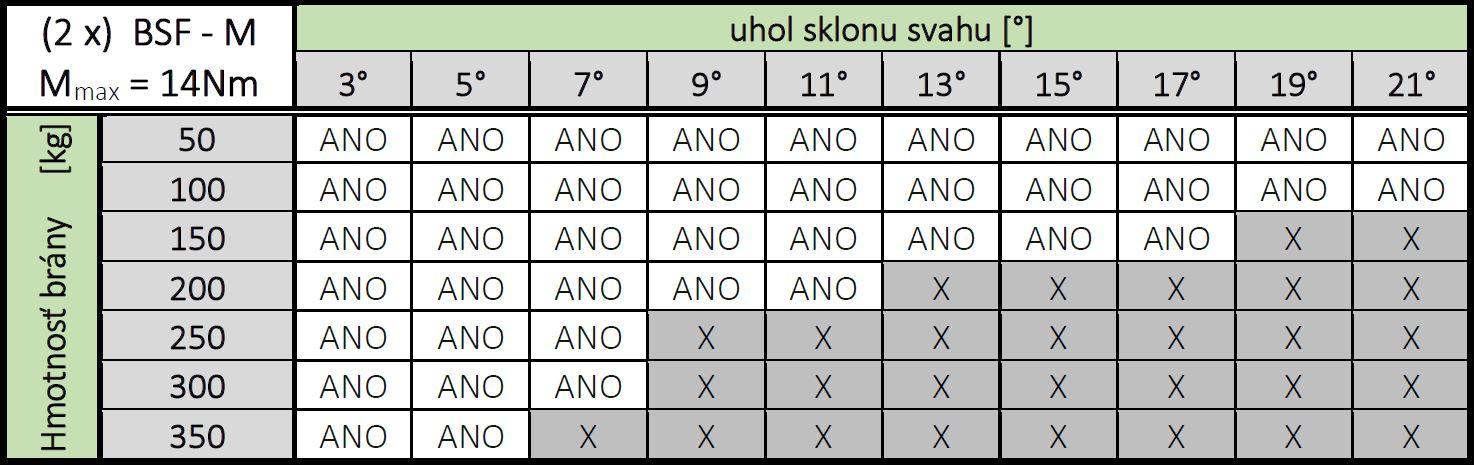

Om en broms inte räcker till kan två bromsar kopplas samman till en enhet. När bromsarna kopplas samman får du ett bromssystem med en maximal belastning på 14 Nm.
