NICE ROBUS RBS600 – separat drivsystem för skjutgrindar (A)
Nytt| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
6 875,67 kr inkl. moms
| Vikt |
|---|
| 11 kg |
Produktbeskrivning NICE ROBUS RBS600 – separat drivsystem för skjutgrindar (A)
Drivsystem NICE Robus RBS600 är avsett för skjutgrindar med en vikt på upp till 600 kg och en passagebredd på upp till 8 m. Har induktiv gränslägesbrytare. Drivsystemet är självhämmande. Drivsystemet är kompakt, säkert och praktiskt, med ett slagtåligt hölje, och passar perfekt för både privat och kommersiellt bruk. Detaljerade tekniska egenskaper ». Programmering av drivsystemet ». Ladda ner manualen ».
Denna produkt – ett separat drivsystem för skjutgrind NICE Robus RBS600 (vår kod NICE-RBS600-A) innehåller:
- Elektromekaniskt drivsystem NICE Robus RBS600 med en kapacitet på 600 kg och en maximal grindbladslängd på 8 m, med inbyggd (men avtagbar) styrenhet MCU1R30, med inbyggd radiosignalmottagare samt en ”SM”-kontakt för insticksmottagare.
- 2 x frikopplingsnyckel för manuell manövrering av drivsystemet (krävs vid strömavbrott).
- Monteringskomponenter för drivsystemet: förankringsdetaljer, monteringsplatta och magnetiska stopp för den induktiva gränslägesbrytaren.
- Monteringsmanual
En av de största fördelarna med drivsystemet Robus RBS600 är dess höga öppnings- och stängningshastighet, som möjliggörs av avancerad teknik. Det har hinderdetektering och möjlighet att ansluta fotoceller, vilket garanterar maximal säkerhet. Det är även utrustat med en temperatursensor som anpassar drivsystemets dragkraft efter klimatförhållandena och skyddas av en temperatursäkring.
Drivsystemets långa livslängd säkerställs av en kvalitetskonstruktion med kapslingsklass IP44. Robus RBS600 är kompatibelt med tillbehör från Nice. Det integrerade systemet "Eye Check" ger visuell återkoppling via en LED-lampa (röd/grön).
Funktionen ”Underordnad enhet” (master-slave-läge) möjliggör synkroniserad styrning av två motorer, vilket gör det möjligt att automatisera två skjutgrindar som öppnas åt motsatta håll. Den är även kompatibel med den äldre modellen Robus RB600, men endast från och med versionen med styrenhet RBA3R10. Den äldre RBA3/c är inte kompatibel med RBS.
Den inbyggda styrenheten gör manövreringen enkel. Programmerbarhet är en av modellens viktigaste egenskaper.
Den inbyggda dubbelriktade mottagaren är klar för omedelbar programmering, vilket förenklar anslutning och manövrering.
En annan fördel är möjligheten att integrera extrafunktioner via ett expansionskort, bland annat belysning för en säkrare installation.
Användarvänlig teknik BlueBUS förenklar strömförsörjning och styrning av upp till 7 par fotoceller med en tvåledarkabel.
Drivsystemet ger upp till 90 % energibesparing i standbyläge och är kompatibelt med Nice solcellskit.
Det har ett kugghjul med modul 4, kompatibelt med kuggstången i vårt sortiment.
Tack vare BiDi-WiFi-modulen (extra tillbehör) kan drivsystemet styras även via mobilappen MyNice (Android/iOS) och programmeras med MyNice Pro (Android/iOS).
Kompatibilitet med fjärrkontroller:
Drivsystemet har en inbyggd mottagare och är kompatibelt med NICE-fjärrkontroller i serierna MYGO, ONE och INTI. Den interna mottagaren stöder inte kodningen FloR eller Flo. På styrenheten finns dock även en SM-kontakt för anslutning av en insticksmottagare, vilket kan vara praktiskt om du har ersatt ditt gamla drivsystem med ett nytt RBS och har äldre fjärrkontroller.
Information till ägare av äldre NICE FLOR-fjärrkontroller:
Om du redan har äldre fjärrkontroller av typen NICE FLOR (modellerna FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), kan du fortsätta använda dem med det nya drivsystemet NICE RBS. Du behöver dock köpa till en insticks- mottagare OXIBD eller någon av de externa mottagarna, till exempel NICE OX2.
Extra lång räckvidd för fjärrkontroller:
Drivsystemet NICE RBS har en plats för en intern mottagare, vilket gör det möjligt att installera en mottagare NICE OXILR med LoRa. Det går även att ansluta en mottagare NICE OXIFM för utökade möjligheter.
Information till ägare av äldre NICE FLO- och NICE SMILO-fjärrkontroller:
Om du använder NICE-fjärrkontroller hemma med kodningen FLO eller SMILO, går det även att använda dessa med drivsystemet NICE RBS. Du behöver dock köpa till en intern mottagare OXIBD, som stöder mottagning av signaler med fast kod (FLO, SMILO). I så fall accepterar mottagaren endast dessa äldre typer av fjärrkontroller, och det går inte att parkoppla nya modeller samtidigt.
Tillbehör som är kompatibla med drivsystemet Nice Robus RBS600
Vi rekommenderar att du köper till kompatibla tillbehör till drivsystemet eller väljer något av våra färdigmonterade drivsystemspaket till rabatterat pris.
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Visar att grinden är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Innehåller även en antenn – längre räckvidd för fjärrkontrollen. |
Eventuellt alla varningsljus med 12V-24V strömförsörjning från andra tillverkare. |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilar eller personer. | |
| Fjärrkontroll | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grinden. RBS-motorn har en inbyggd radiomottagare, men det går också att ansluta en insticksmottagare – det gör det enklare att byta från en äldre RB-motor till en nyare RBS utan att behöva parkoppla fjärrkontrollerna igen. |
|
| Programmeringsenheter |
|
|
| Antenn | För bättre räckvidd för fjärrkontrollen. | |
| Kodlås | Om du glömmer fjärrkontrollen eller har många fordon/personer och inte vill ge alla varsin fjärrkontroll. | |
| Nyckelbrytare | Styr grinden med en nyckel via en brytare som är kabelansluten till motorn. | |
| Kortläsare | Styr motorn genom att hålla ett kort eller en nyckelbricka mot läsaren. | ERA Transponder Reader ETPB |
| Kuggstång | Nödvändig för själva automatiseringen – utan kuggstång kan motorn inte flytta grinden. | |
| Reservkraft | Håller grinden i drift vid strömavbrott. |
Manualer och dokument för nedladdning
Manual till Nice Robus RBS600-motor – PDF
Instruktion för parkoppling av fjärrkontroller med Nice-motor – länk
NICE Robus RBS600 i korthet
NICE Robus RBS är en serie irreversibla elektromekaniska växelmotorer för skjutgrindar. De levereras med en inbyggd (löstagbar) styrenhet NICE MCU1R30 med inbyggd mottagare och SM-kontakt för insticksmottagare för radiosignaler av typen OXI, till exempel NICE OXIBD. Den har en ON-OFF-funktion för att inaktivera den interna mottagaren (i nivå I-programmeringen). Den interna mottagaren stöder inte FloR- eller Flo-kodning.
Elektriska anslutningar för externa enheter ( fotoceller, varningsljus osv.) har i serien NICE Robus RBS förenklats med tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till samma kontakt med en enda tvåledarkabel (utan krav på polaritet). Det går även att ansluta vanliga relästyrda fotoceller. Styrenheten MCU1R30 har också en OSE-ingång (Optoelectronic Safety Edge), max. 15 mA.
Automatisk styrning av motorn är beroende av elförsörjningen. Vid strömavbrott kan motorn frikopplas med hjälp av en frikopplingsnyckel. Det går att köpa till ett reservbatteri NICE PSS124, som gör att motorn kan användas även vid strömavbrott. Den äldre modellen av reservkraftenheten NICE PS124 är kompatibel endast med adaptern CABLA11.
Motorn har två lysdioder: den gröna visar rörelse och den röda visar aktiva fotoceller, avvikande tillstånd och fel. Gränslägesbrytaren är induktiv. Styrning och inställning av funktioner kan även göras med mobilappen My Nice Pro (Android/iOS).
Val av motor – passar NICE Robus RBS600 till min grind?
Varje grind har en viss storlek (dvs. hävarm) och vikt (dvs. hävarmens tyngdkraft), och varje motor har sina begränsningar. Motorn NICE Robus RBS600 kan användas för grindblad med följande längder och grindar med följande vikt:
| Antal cykler per timme Antal cykler i följd |
Grindbladets vikt | ||
|---|---|---|---|
| upp till 400 kg | upp till 600 kg | ||
| Grindbladets längd | upp till 4 m | 35 | 40 |
| från 8 m | 20 | 20 | |
I princip avgör grindbladets längd det maximala antalet cykler per timme och cykler i följd, dvs. den anger hur länge motorn kan vara i drift. En högre vikt minskar dessa antal procentuellt på grund av den större belastningen och avgör även den högsta tillåtna hastigheten vid den aktuella belastningen. Motorn är utrustad med ett termiskt skydd som mäter motorns och omgivningens temperatur och minskar det möjliga antalet cykler i motsvarande grad.
De angivna värdena gäller om tillverkarens villkor uppfylls (väderförhållanden, temperaturer, styvhet och lätt rörelse hos grinden). I praktiken rekommenderar vi en total belastning på högst cirka 80 % av dessa värden.
Begränsningar för motorn NICE Robus RBS600
De angivna värdena rekommenderas av tillverkaren NICE. Av erfarenhet rekommenderar vi att lämna en marginal på cirka 80 % av de angivna värdena:
| Robus RBS600 | Maximalt | Rekommenderat |
|---|---|---|
| Grindbladets längd | 8 m | 6 m |
| Grindbladets vikt | 600 kg | 480 kg |
Att använda motorn vid maximal kapacitet förkortar dess livslängd – nedan hittar du en uppskattning av livslängden beroende på belastningsfaktorer.
Livslängd för motorn NICE Robus RBS600

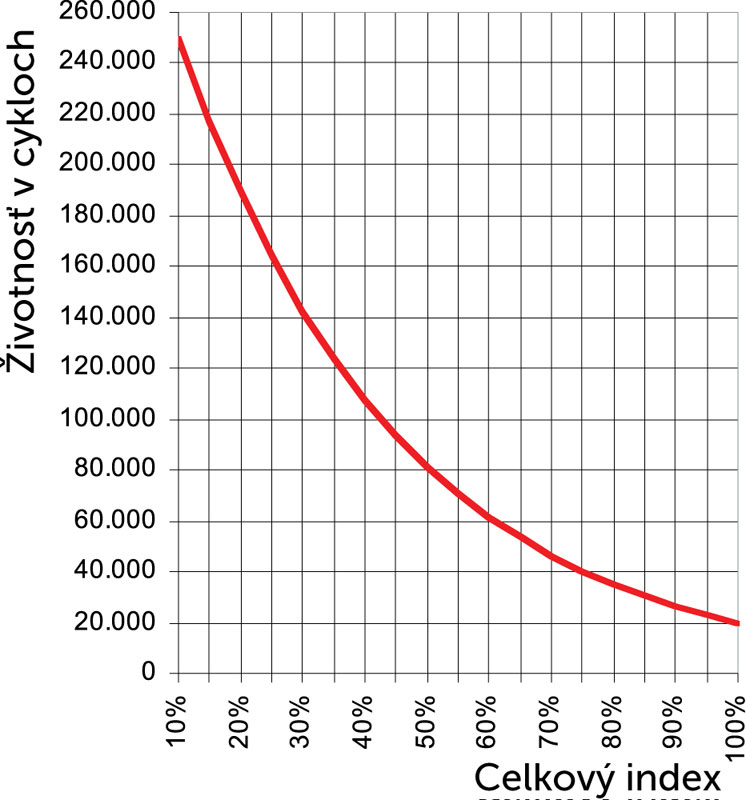

Lägg ihop belastningsindexen för grindbladets vikt och längd i tabellen och addera indexen för övriga faktorer (om sådana förekommer). Läs sedan av motorns livslängd i antal cykler i diagrammet.
Exempel: En grind med en passagebredd på 4,5 m och en vikt på upp till 200 kg: längdindex ~30 + viktindex 10 + index för låg temperatur 10 ⇒ totalt 40. Diagrammet visar ~120 000 cykler, vilket motsvarar ≈ 32 år vid 10 manövreringar per dag.
| Hela automatiksystemets egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindbladets vikt |
Rekommenderat maximalt totalindex är upp till 75 % (≈ 40 000 cykler; vid 10 cykler per dag ≈ 10 år). |
|
| Upp till 200 kg | 10 | |
| 200–400 kg | 30 | |
| 400–500 kg | 40 | |
| 500–600 kg | 60 | |
| Grindbladets längd | ||
| Upp till 4 m | 15 | |
| 4–6 m | 25 | |
| 6–8 m | 40 | |
| Övriga påverkansfaktorer (om sannolikheten för förekomst är > 10 %) | ||
| Temperatur > 40 °C, < 0 °C eller luftfuktighet > 80 % | 10 | |
| Dammig miljö | 15 | |
| Salt miljö | 20 | |
| Aktivering av fotoceller | 20 | |
| Aktivering av STOP-ingången | 30 | |
| Hastighet högre än ”L4 – Snabb” | 25 | |
| Funktionen ”spets” är aktiv | 25 | |
Installation av NICE Robus RBS600-driftenhet
Hur driftenheten monteras skiljer sig för en spårgående skjutgrind och en fribärande skjutgrind. För en spårgående grind monteras driftenheten vanligtvis i höjd med marknivån, medan en fribärande grind kräver att driftenheten höjs (gängstänger Ø8, eget fäste, gjutning av betongfundament etc.). Det avgörande är kuggstångens höjdplacering, så att den passar optimalt ihop med drivningens kugghjul (se ”Kuggstång och ändstopp”).
Kabeldragning
Ett typiskt (valfritt) kopplingsschema för driftenheten med tillbehör ser ut så här:
Tillbehörslista
- A – Nice Robus RBS-driftenhet
- B – Fotoceller
- C – Stolpar med fotoceller
- D – Nyckelbrytare
- E – Varningsljus med inbyggd antenn
- F – Kuggstång
- G – Säkerhetskontaktlist, fast 1
- H – Säkerhetskontaktlist, rörlig 1
- I – Ändstopp vid öppning
- J – Säkerhetskontaktlist, fast 2
- K – Säkerhetskontaktlist, rörlig 2
- L – Ändstopp vid stängning
- M – Fjärrkontroll
Kabellista
| Användning | Typ | Max. längd |
|---|---|---|
| Strömförsörjning | 3 × 1,5 mm² |
30 m Vid längre avstånd används 3 × 2,5 mm² + jordning. |
| Varningsljus med antenn |
2 × 0,5 mm² 1 × koaxialkabel RG58 |
20 m 10 m (rekommenderat < 5 m) |
| Fotoceller | 2 × 0,5 mm² |
30 m; över 30 m används 2 × 1 mm²
OmBlueBUS-kabeln är > 30 m (max. 50 m), använd 2 × 1 mm². |
| Nyckelbrytare | 2 st. 2 × 0,5 mm² |
50 m
Kan ersättas med en kabel på 4 × 0,5 mm². |
| Säkerhetskontaktlister – fasta | 2 × 0,5 mm² |
30 m
För flera fasta kontaktlister, se handboken – ”Lägga till eller ta bort enheter / STOP-ingång”. |
| Säkerhetskontaktlister – rörliga | 2 × 0,5 mm² |
50 m
För flera fasta kontaktlister, se handboken – ”Lägga till eller ta bort enheter / STOP-ingång”. |
Montering
En av förutsättningarna för korrekt funktion är driftenhetens monteringshöjd. Läs mer i artikeln ”På vilken höjd ska driftenheten monteras?”.
Kuggstång och ändstopp
Rörelseprincip: kugghjulets vridmoment omvandlas till linjär rörelse via kuggstångsdrivningen på kuggstången. De vanligaste typerna:
 |
Kuggstång i nylon (eventuellt med stålförstärkning) – fästs med självgängande skruvar genom fästöglor; idealisk för lättare/kortare grindar, tystare gång (nylon mot stålhjul). |
 |
Kuggstång i stål – fästs genom att gängade fästöron svetsas fast och sedan skruvas på; för längre/tyngre grindar, något bullrigare gång (stål mot stål). |
Det avgörande är, att drivningens kuggtandmodul är kompatibel med modulen hos kuggstången. Driftenheten NICE Robus RBS600 har modul 4.
Driftenheten känner av ändlägena vid öppning och stängning med hjälp av ändstopp som monteras på kuggstången.
Montering av ändstopp på kuggstången:
1. Justera driftenheten och grinden så att de är i våg. Både grinden och driftenheten måste vara i våg.
2. Lämna ett spel på 1–2 mm mellan kuggstången och kugghjulet, så att grindens vikt inte belastar motorn.
3. Dra åt driftenhetens infästning så att den inte förskjuts när den griper in.
4. Öppna grinden och ställ in ändstoppen så att de aktiverar brytaren i ändläget.
5. Ställ grinden i stängt läge och justera ändstoppen så att de aktiverar brytaren i ändläget.
Inkoppling av NICE Robus RBS600-drivsystem
Innan du kopplar in, kopplar från eller ändrar drivsystemets anslutningar (till elnätet eller tillbehör) ska du komma ihåg att bryta strömförsörjningen – stänga av brytarna, ta ur nätsäkringen eller koppla bort reservbatteriet.
INKOPPLING till elnätet
 |
För grundläggande funktion måste du dra fram till drivsystemet strömförsörjning. |
| Anslutningen är enkel: | |
| L – fas (brun) | |
| I – jord/PE (grön) | |
| N – neutralledare (blå) |
INKOPPLING av tillbehör
NICE MCU1R30-styrenhet för drivsystemet NICE Robus RBS600 har följande in- och utgångar:
| In-/utgång | Beskrivning |
|---|---|
| FLASH (varningsljus) |
24 V-utgång för varningsljus, t.ex. Nice ELDC. |
| OGI (indikator) |
Utgång för indikator (24 V). Beteendet kan ställas in i programmering på nivå II, post L4 – Utgångsindikator. |
| FOTO (fotoceller) |
Ingång för fotoceller. |
| STEP-BY-STEP (SbS, P.P., stegvis manövrering) |
Ingång för enheter som stegvis styr grindens rörelse. NO-kontakter (normalt öppna) kan anslutas. |
| 24 V (+) | Strömförsörjning för externa enheter (t.ex. beröringsfri kortläsare), 24 V DC −30 % ÷ +50 %, max. ström 100 mA. |
| GND (jord) |
Jordanslutning för externa enheter som strömförsörjs via 24 V-klämman. |
| STOP (stopp) |
Ingång för enheter som stoppar grindens rörelse. Möjliga anslutningar:
|
| OSE (optisk säkerhetslist) |
Gränssnitt för OSE-sensor (Optical Safety Edge), 12 V. |
| BLUEBUS | Ingång för parallellanslutning av kompatibla enheter via tekniken BlueBUS (tvåledarkabeln både strömförsörjer och kommunicerar). |
| AERIAL (antenn) |
Ingång för radiomottagarens antenn. Antennen sitter vanligtvis i varningsljuset, t.ex. Nice ELDC, eller en extern NICE Aerial ABF. |
Drivsystemets säkringar
Drivsystemet innehåller två säkringar:
| Märkning | Skyddar | Typ |
|---|---|---|
| F1 | styrenheten | T 2A 250 V |
| F2 | strömförsörjningen | T 1,6A 250 V |
 |
||
Standardschema för anslutning
Drivsystemets fotoceller
Den användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.

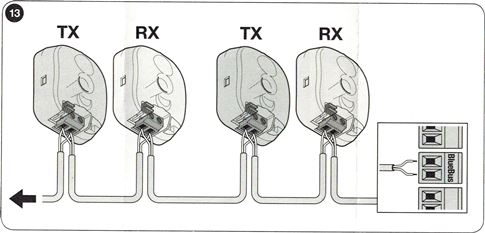

Anslutning av flera par NICE EPMB-fotoceller till NICE BlueBUS-datanätverk

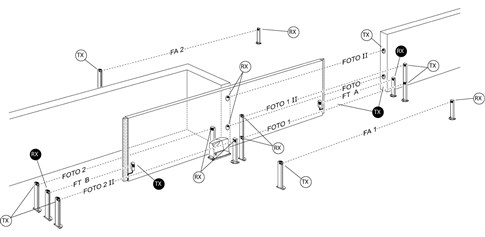

Placera fotocellerna runt grinden enligt exempelsituationerna för fullständig anslutning och ställ in byglarna enligt tabellen över byglar för fotocellerna NICE EPMB. För att undvika störningar mellan närliggande par ska du följa sändarnas orientering TX och mottagarnas RX enligt exempelsituationerna. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte beaktas):
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), dvs. att grindöppningen startar när ett fordon kör in mellan deras optiska axlar, ska du bryta förbindelsen A på sändaren TX och mottagaren RX – se bilden:
Exempelsituation för anslutning av fotoceller

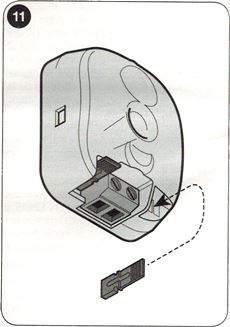

Bygeltabell för NICE EPMB-fotoceller
 |
Anslutning av flera par fotoceller till BlueBUS systemet görs genom att ställa in olika kombinationer av byglar. Varje anslutet par måste ha en unik kombination; två par i samma BlueBUS-datanätverk får inte ha samma inställning. Ställ in byglarna likadant på sändaren TX och mottagaren RX inom varje par. Spara oanvända byglar för framtida bruk. |
| Märkning av fotocellpar | Bygel – kombination av byglar |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Bryt förbindelsen A på både TX och RX) |
 |
| FA2 (Bryt förbindelsen A på både TX och RX) |
 |
Om en fotocell behöver bytas ut, ställ in samma bygel på den som på den ursprungliga – det är inte nödvändigt att upprepa fasen för identifiering av enheterna.
Radiomottagare för drivenheter
NICE Robus RBS600-drivenhet har en inbyggd radiomottagare i styrenheten NICE MCU1R30. MCU1R30 har även en SM-kontakt (under plastkåpan) för anslutning av en extern radiomottagare NICE OXIBD (eller den äldre NICE OXI). SM-kontakten gör det enkelt att byta från den äldre Robus RB-drivenheten till Robus RBS med redan parkopplade fjärrkontroller.
Val av grindens rörelseriktning
Valet av riktning måste stämma överens med drivenhetens placering i förhållande till grindbladet. Stå på den sida av grinden där drivenheten sitter och titta mot grinden.
| Om grinden öppnas åt vänster, ställ omkopplaren åt vänster. | Om grinden öppnas åt höger, ställ omkopplaren åt höger. |
| Omkopplaren sitter på styrenhetens bakre högra sida. |
|
Identifiering av anslutna enheter till drivenheten
Efter varje anslutning, frånkoppling eller ändring av inkopplingen av enheter till ingångarna BlueBUS och STOP ska du utföra identifieringsfasen för tillbehören. Drivenheten signalerar detta genom att lysdioderna L1 och L2 blinkar.
 |
|
Identifiering av grindbladets längd
För att beräkna start- och stoppsträckan samt partiell öppning korrekt måste drivenheten identifiera grindbladets längd. Under proceduren flyttar drivenheten grinden från det ena ändläget till det andra och mäter längden med hjälp av en brytare.
 |
|
Programmering av drivenheten
Robus RBS-drivenheten gör det möjligt att programmera flera funktioner, antingen genom att aktivera eller avaktivera en funktion med programmering på nivå I, eller genom att ställa in en förvald parameter med programmering på nivå II.
Styrenheten MCU1R30 har tre knappar för att styra och programmera drivenheten:
 |
Open |
Knappen används för att ge drivenheten kommandot att öppna grinden. Vid programmering används den också för att flytta värdet för den parameter som programmeras uppåt. |
|
Stop/Set |
Knappen används för att ge drivenheten kommandot att stoppa grinden. Håll knappen intryckt i 5 sekunder för att öppna programmeringen på nivå I. Om du håller knappen intryckt igen öppnas programmeringen på nivå II för den aktuella lysdioden. |
|
|
Close |
Knappen används för att ge drivenheten kommandot att stänga grinden. Vid programmering används den också för att flytta värdet för den parameter som programmeras nedåt. |
Programmering – nivå I
På nivå I används programmering för att aktivera eller avaktivera funktionen. När funktionen är aktiverad lyser motsvarande lysdiod på styrenheten. Alla funktioner är avaktiverade från fabrik.
Öppna programmeringen på nivå I. Håll knappen ”Stop/Set” intryckt i cirka 5 sekunder tills lysdioden L1. Använd knapparna ”Open” och ”Close” för att flytta den aktiva lysdioden uppåt eller nedåt. Du har 10 sekunder på dig för varje åtgärd, annars avslutar drivenheten läget. När den blinkande lysdioden står vid funktionen som du vill ändra trycker du på ”Stop/Set” för att öka blinkhastigheten (funktionen är aktiverad) eller minska den (funktionen är avaktiverad). Låt sedan drivenheten lämna läget inom 20 sekunder. Om allt har gått rätt fortsätter motsvarande lysdiod att lysa.
Lista över funktioner som kan aktiveras:
| Lysdiod | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning | Efter den inställda tiden (”Programmering nivå II – Paustid”) stängs porten automatiskt efter att den har öppnats. Om funktionen är avstängd reagerar porten endast på en signal (t.ex. från en fjärrkontroll och liknande). |
| L2 | Stängning efter att fotocellerna har passerats | När fotocellerna frigörs (fordonet har passerat) börjar stängningen efter 5 s. Funktionen beror på L1:
|
| L3 | Stäng alltid | Efter ett strömavbrott stannar porten antingen i sitt ursprungliga läge (avstängd) eller stängs automatiskt (aktiverad). |
| L4 | Viloläge | Minskar energiförbrukningen till ett minimum (användbart med PSS124). En minut efter den senaste rörelsen stängs BlueBUS (och anslutna enheter) samt alla lysdioder utom BlueBUS-lysdioden av (den blinkar långsamt). Vid en signal startar styrenheten först upp och utför därefter kommandot. |
| L5 | Start | Stänger av den mjuka starten – motorn går genast på full effekt (användbart vid hög friktion, snö eller is). Förkortar drivenhetens livslängd. |
| L6 | Förvarning med blinkljus | Innan porten börjar röra sig blinkar signallampan i 3 sekunder, och därefter startar manövern. |
| L7 | Avaktivering av den inbyggda radiostyrningen | Stänger av den inbyggda radiomottagaren i styrenheten. Aktivera funktionen om du använder en extern insticksmottagare av typen OXI. Om funktionen är avstängd är den interna mottagaren aktiv. |
| L8 | ”Slave”-läge – underordnad enhet | När funktionen aktiveras blir drivenheten en ”Slave”. Gör det möjligt att synkronisera två motorer på motstående grindblad (Master/Slave). Mer information finns i manualen för Robus RBS, avsnittet ”Slave-läge”. |
Programmering – nivå II.
På nivå II ställs funktionsvärden in (andra än på nivå I).
Öppna programmeringsläget för nivå II. Håll knappen ”Stop/Set” intryckt i cirka 5 sekunder tills lysdioden L1 börjar blinka. Använd knapparna ”Open” och ”Close” för att flytta den aktiva lysdioden uppåt eller nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten läget. När lysdioden står vid funktionen vars parameter du vill ändra, håller du ”Stop/Set” intryckt för att öppna inställningen. Den lysdiod som lyser (medan du fortfarande håller ”Stop/Set” intryckt) visar det aktuella värdet. Ändra värdet med ”Open” (uppåt) eller ”Close” (nedåt), släpp sedan ”Stop/Set” och vänta tills drivenheten lämnar läget inom 20 sekunder. Kontrollera inställningen genom att upprepa proceduren utan att ändra värdet.
Lista över inställbara funktioner:
| Ingångslysdiod — Namn och beskrivning | Inställningslysdiod — Värde |
|---|---|
| L1 — Paustid Om ”Automatisk stängning” är aktiverad på nivå I ställs tiden mellan öppning och automatisk stängning in här. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Stegsekvens Ställer in rörelsesekvensen vid upprepade kommandon (knapp på fjärrkontrollen eller ingången STEP-BY-STEP/P.P./Stegvis). Obs! Vid L4, L5, L7 och L8 ändras funktionen för kommandona ”Öppna” och ”Stäng”. |
L1 — Öppna/Stopp/Stäng/Stopp L2 — Öppna/Stopp/Stäng/Öppna L3 — Öppna/Stäng/Öppna/Stäng L4 — Bostadsrättsläge L5 — Bostadsrättsläge efter två ”Stopp” L6 — Stegvis rörelse efter två ”partiell öppning” L7 — Hållmanövrering L8 — ”Halvautomatisk” öppning; stängning med ”hållmanövrering” |
| L3 — Motorhastighet Hastighet vid normal drift (inte vid start eller inbromsning). „L6 – Extremt snabb” = 100 % av 0,34 m/s osv. |
L1 — Mycket långsam (30 %) L2 — Långsam (44 %) L3 — Medelhastighet (58 %) L4 — Snabb (72 %) L5 — Mycket snabb (86 %) L6 — Extremt snabb (100 %) L7 — Öppnar ”Snabbt”, stänger ”Långsamt” L8 — Öppnar ”Extremt snabbt”, stänger ”Snabbt” |
| L4 — Utgångsindikator OGI Inställning av OGI-utgångens funktion (ger 24 V vid aktivering, −30 %/+50 %, max. 10 W). |
L1 — Porten öppnas L2 — Porten stängd L3 — Porten öppen L4 — Andra radioutgången L5 — Tredje radioutgången L6 — Fjärde radioutgången L7 — Underhåll L8 — Elektriskt lås |
| L5 — Motorkraft Anpassar kraftregleringen efter automatikens vikt. Systemet tar även hänsyn till omgivningstemperaturen och ökar kraften när det är kallt. |
L1 — Exceptionellt lätt port L2 — Mycket lätt port L3 — Lätt port L4 — Medeltung port L5 — Ganska tung port L6 — Tung grind L7 — Mycket tung grind L8 — Extremt tung grind |
| L6 — Delöppning Fri passagebredd vid delöppning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Underhållsvarning Antal manövreringar innan drivenheten indikerar att underhåll behövs. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Fellista Kontroll av feltypen från de senaste 8 manövreringarna (se ”Felhistorik” i manualen). |
L1 — Resultat av den 1:a manövreringen L2 — Resultat av den 2:a manövreringen L3 — Resultat av den 3:e manövreringen L4 — Resultat av den 4:e manövreringen L5 — Resultat av den 5:e manövreringen L6 — Resultat av den 6:e manövreringen L7 — Resultat av den 7:e manövreringen L8 — Resultat av den 8:e manövreringen |
Automatisering av två motstående skjutgrindar med två NICE Robus RB600-drivenheter (Master-Slave-läge)
Om du behöver automatisera två skjutgrindar som står mittemot varandra stöder Robus-drivenheterna slavenhetsläge (”Master-Slave”). En drivenhet är överordnad (Master) och skickar kommandon till den andra, underordnade (Slave). Alla Robus-drivenheter är överordnade från fabrik, så aktivera funktionen på nivå I på den underordnade drivenheten L8 (Slavenhet). Anslutningen mellan Master ↔ Slave sker via BlueBUS.
Begränsningar för anslutning av överordnad och underordnad enhet
- Grinden kan inte öppnas med slavenheten.
- Alla enheter (t.ex. fotoceller, extern mottagare osv.) måste anslutas till den överordnade enheten. Till slavenheten får endast varningsljus, enheter till ingångarna STOP, SBS (STEP-BY-STEP/Steg-för-steg) och utgångsindikatorn OGI; ingångarna OPEN/CLOSE ignoreras.
- Om du använder ett reservbatteri (NICE PSS124) måste varje drivenhet ha ett eget.
- Alla programmerade funktioner ignoreras på slavenheten, förutom de som anges nedan.
| Programmering på nivå I | Programmering på nivå II |
|---|---|
| L4 — Viloläge | L3 — Motorhastighet |
| L5 — Mjukstart | L4 — Utgångsindikator |
| L8 — Slavenhet | L5 — Motorkraft |
| L8 — Fellogg |
Installationsanvisning för två Robus-drivenheter i slavenhetsläge
- Montera båda grindbladen och båda motorerna. Bestäm vilken enhet som ska vara Master (N) och vilken som ska vara Slave (P). I Master-Slave-läge är det endast möjligt att öppna det underordnade grindbladet helt.
- (P) Välj öppningsriktning (riktningsomkopplaren på styrenheten).
- (P) På Slave identifiera enheterna och grindbladets längd (”Identifiera enheterna”, ”Identifiera grindbladets längd”). Om riktningen är fel, upprepa steg 1.
- (P) På Slave aktivera funktionen ”Master-Slave-läge” (nivå I, L8).
- (P+N) Anslut de två automationssystemen enligt kopplingsschemat.
- (N) Välj öppningsriktning på Master.
- (N) På Master identifiera enheterna och grindbladets längd. Slavenheten rör sig också medan grindbladets längd identifieras. Om riktningen är fel, upprepa steg 6.
Anslutning av ytterligare externa enheter
Till styrenheten
På styrenheten MCU1R30 finns det 24 V DC (+) och GND (−) för strömförsörjning av externa enheter, samt plintar för OGI, BlueBUS och Blixt. I läget Master-Slave anslut enheter till den överordnade drivenheten (undantag för ”Slave” se manualen – ”Master-Slave-läge”).
MCU1R30 möjliggör dessutom anslutning av ett expansionskort, som ger ytterligare ingångar och utgångar.
Utöka styrenheten med fler ingångar/utgångar
Styrenheten har, utöver de tillgängliga plintarna, möjlighet att ansluta ett expansionskort. Det gör det möjligt att utöka MCU1R30-enheten med fler ingångar och utgångar och därmed ansluta flera enheter. Antalet och typen av ingångar och utgångar beror på expansionskortets typ. För MCU1R30 finns för närvarande 3 typer av expansionskort att välja mellan:
MLAE21 - 2x 24V-ingång (standard: Öppna, Stäng), 1x 24V-utgång (standard: OGI)
MLAE22 - 2x 24V-ingång (standard: Öppna, Stäng), 1x 24V-utgång (standard: OGI), 1x 230V-utgång (standard: Belysning)
MLAE44 - 4x 24V-ingång (standard: Öppna, Stäng, Delöppning, Fotocell), 4x 24V-utgång (standard: OGI, Grinden stängd, Radio utgång 4, Fototest)
Så här ansluter du expansionskortet:
Montering eller borttagning av expansionskort måste alltid utföras när strömmen är frånkopplad (genom att ta bort säkring F2 och vid behov även reservbatteriet, om det är anslutet).
 |
|
Så här lär du in ytterligare enheter.
 |
|
När du har lagt till eller tagit bort enheter måste du testa automatiseringen igen enligt avsnittet ”Testning” (se manualen, punkt 6.1, på sidan 24).
Drivenhetens specialfunktioner
Grinden hålls öppen
Om en styrsignal till ingången STEP-BY-STEP (P.P., SbS, stegvis manövrering) varar längre än 2 sekunder håller styrenheten grinden öppen så länge signalen pågår. Lämpligt att använda med en timer.
Forcerad manövrering
Om en säkerhetsanordning slutar fungera eller ett hinder blockerar exempelvis fotocellerna och grinden inte rör sig av säkerhetsskäl, aktivera läget ”Hållknappsstyrning” – permanent (Nivå II, L2 = L7) eller tillfälligt:
- Ge en styrsignal (t.ex. med fjärrkontrollen eller med nyckelbrytaren).
- Om det är ett problem rör sig grinden inte och signallampan signalerar troligen ett fel.
- Ge samma styrsignal igen inom 3 sekunder och håll den intryckt.
- Grinden rör sig så länge knappen hålls intryckt och stannar när den släpps.
Underhållsindikering
I programmeringen på nivå II ställs följande in under punkten L7 – Underhållsvarning hur många cykler som ska genomföras innan drivenheten signalerar att det är dags för underhåll (service). Drivenheten signalerar detta med signallampan (eventuellt via OGI-utgången, om nivån i programmeringen på nivå II under punkten L4 – Utgångsindikator är inställd på nivån L7 – Underhåll) på följande sätt:
| Antal cykler | Signallampans indikering | Indikering via OGI-utgången |
|---|---|---|
| mindre än 80 % av gränsvärdet | Normal drift, blinkar med intervall på en halv sekund. | ”Lyser” i 2 sekunder när öppningen påbörjas. |
| 80–100 % av gränsvärdet | Lyser i 2 s när manövern påbörjas och fortsätter sedan som normalt. | Blinkar under manövern. |
| över 100 % av gränsvärdet | Lyser i 2 s när manövern påbörjas, fortsätter sedan som normalt och lyser åter i 2 s när manövern är avslutad. | Blinkar hela tiden. |
Dessa inställningar kan även göras med mobilappen My Nice Pro.
Felsökning av drivenheten
Om något är oklart eller om du har ett annat problem är du välkommen att kontakta vår tekniska support för NICE-drivenheter.
Beroende på problemets art
Under monteringen (eller om drivenheten slutar fungera) kan du stöta på något av följande problem:
| Problem | Möjlig lösning |
|---|---|
| Grinden reagerar inte på kommandon från fjärrkontrollen och lysdioden på fjärrkontrollen tänds inte. | Kontrollera att batterierna i drivenhetens fjärrkontroll i ordning; annars byter du ut dem (anvisningen finns i manualen för den aktuella fjärrkontrollen). |
| Grinden reagerar inte på kommandon från fjärrkontrollen, men LED-lampan på fjärrkontrollen tänds. | Kontrollera att fjärrkontrollen har lagrats i mottagarens minne på rätt sätt; lagra den annars på nytt. |
| Grinden rör sig inte och BlueBUS-LED-lampan blinkar inte. | Kontrollera att drivenheten får 230 V strömförsörjning. Om den får det, kontrollera båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
| Grinden rör sig inte och varningsljuset blinkar inte. | Kontrollera om drivenheten har registrerat kommandot: – vid ett kommando från fjärrkontrollen ska BlueBUS-LED-lampan blinka snabbt två gånger; – vid ett kommando via ingången STEP-BY-STEP (SbS) ska motsvarande STEP-BY-STEP-LED tändas. |
| Grinden rör sig inte och varningsljuset blinkar flera gånger. | Räkna antalet blinkningar och se avsnittet ”Diagnostik med hjälp av varningsljusets blinkningar” nedan. |
| Grinden börjar röra sig, men stannar strax därefter och backar. | Motorkraften är troligen programmerad för lågt. Kontrollera om något hindrar rörelsen och öka vid behov kraften, eller aktivera funktionen ”Mjukstart“. |
| Grinden startar, men varningsljuset fungerar inte. | Kontrollera om det finns spänning vid FLASH-klämman under körningen (ca 10–30 V DC). Om det finns spänning ligger problemet i varningsljuset – prova att byta ut det. Om det inte finns någon spänning kan FLASH-utgången ha överbelastats – kontrollera om det finns en kortslutning i kablaget. |
| Grinden startar, men OGI-utgången fungerar inte. | Ta reda på vilken funktion som är tilldelad OGI-utgången; om den ska blinka, kontrollera att det finns 24 V DC. Om det finns spänning är problemet glödlampan – byt ut den. Om det inte finns någon spänning kan OGI ha överbelastats – kontrollera om det finns en kortslutning i kablaget. |
Diagnostik med hjälp av varningsljusets blinkningar
När grinden är i rörelse varningsljuset blinkar regelbundet en gång i sekunden. Vid ett problem signalerar det felet med två snabbare blinkserier efter varandra.
| Blinksekvens | Fel | Åtgärd |
|---|---|---|
| 1 blinkning, 1 s paus, 1 blinkning | BlueBUS-fel | Enheterna som är anslutna till BlueBUS-ingången motsvarar inte dem som registrerades under avkänningsfasen. Kör avkänningsfasen igen. Om det inte hjälper, hitta den felaktiga enheten genom uteslutningsmetoden och byt ut den/reparera den/reklamera den. |
| 2 blinkningar, 1 s paus, 2 blinkningar | Fotocell utlöst | Fotocellerna aktiveras (normalt när strålen bryts vid stängning). Om strålen inte har brutits kan fotocellerna vara smutsiga, bländade eller defekta. |
| 3 blinkningar, 1 s paus, 3 blinkningar | Motorkraftens begränsare har aktiverats | Grinden känner av ökad friktion – kontrollera och justera grinden (prova att flytta den för hand). Det kan hjälpa att öka kraften eller aktivera ”Mjukstart“. Problemet kan även orsakas av ett för högt ändstopp. |
| 4 blinkningar, 1 s paus, 4 blinkningar | STOP-ingången har aktiverats | En signal har skickats till STOP-ingången. Om detta inte var avsiktligt, kontrollera de anslutna enheterna. |
| 5 blinkningar, 1 s paus, 5 blinkningar | Internt fel i styrenheten | Vänta minst 30 sekunder och försök sedan skicka kommandot igen. Om felet kvarstår, prova att återställa. Styrenheten behöver troligen repareras eller bytas ut. |
| 6 blinkningar, 1 s paus, 6 blinkningar | Timgränsen för körningar har nåtts | Vänta några minuter tills cykelbegränsaren har sjunkit under maxgränsen. |
| 7 blinkningar, 1 s paus, 7 blinkningar | Fel i de interna elektroniska kretsarna | Koppla bort drivenheten från strömförsörjningen i några sekunder, anslut den igen och prova att skicka ett kommando. Om felet kvarstår, prova att återställa. Om det inte hjälper behöver styrenheten troligen repareras eller bytas ut. |
| 8 blinkningar, 1 s paus, 8 blinkningar | Permanent kommando aktivt | Om drivenheten får ett kontinuerligt kommando, kontrollera enheterna som är anslutna till OPEN-ingången. Om en timer är ansluten är det troligen den som skickar det kontinuerliga kommandot. |
Diagnostik med hjälp av LED-indikatorer
Diagnostik kan utföras genom att övervaka flera LED-system. Två LED-system finns på styrenheten och det tredje är statuslampan direkt på drivenheten.
På drivenheten...
Statuslampan sitter på framsidan av höljet till Nice RBS-drivenheterna.
Med hjälp av de röda och gröna LED-indikatorerna kan man identifiera normal drift och utföra grundläggande feldiagnostik av grinden enligt tabellen nedan. Om drivenheten upptäcker en avvikelse eller ett fel signalerar den detta med varningsljuset.
| Statuslampa med inlärda positioner | |
|---|---|
| Grönt ljus | |
| tänt | Signalerar att varje grindrörelse börjar, om det inte finns några avvikelser eller fel i systemet och slocknar när rörelsen är avslutad. |
| släckt | Normal drift |
| Rött ljus | |
| tänt | Signalerar att varje grindrörelse börjar, om det inställda antalet rörelser före underhåll har överskridits; och slocknar när rörelsen är avslutad. |
| släckt | Normal drift |
| Varningsljus | Styrenheten har upptäckt en avvikelse. Se tabellen ”Diagnostik med hjälp av blinkande varningsljus”. |
| Statuslampa med ICKE-inlärda positioner | |
|---|---|
| Grön lampa | |
| tänd | Lampan tänds när öppningsgränsläget nås. |
| släckt | Normal drift |
| Röd lampa | |
| tänd | Lampan tänds när stängningsgränsläget nås. |
| släckt | Normal drift |
| Varningsljus | Styrenheten har upptäckt en avvikelse. Se tabellen ”Diagnostik med hjälp av blinkande varningsljus”. |
På styrenheten MCU1/MCU1R30...
Styrenheten MCU1R30 för NICE Robus RBS800 har två uppsättningar LED-lampor, som var och en genom blinkningar och fast sken indikerar styrenhetens normala drift eller feldiagnostik enligt följande tabeller.
Horisontella LED-lampor: BLUEBUS, STOP, SbS, FOTO:
| Indikering | Status | Åtgärd |
|---|---|---|
| BlueBUS-LED | ||
| släckt | avvikelse/fel | Kontrollera nätanslutningen. Om den är korrekt, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya med samma egenskaper. |
| lyser | allvarligt fel |
Försök koppla bort styrenheten, eventuellt alla ingångar. Om det inte hjälper, återställ styrenheten. Om felet kvarstår måste styrenheten sannolikt bytas ut. |
| 2 gröna blinkningar med en sekunds mellanrum | allt är i sin ordning | Styrenheten fungerar normalt. |
| 2 snabba gröna blinkningar | ingångarnas status har ändrats |
Normal drift – statusen för ingången STEP-BY-STEP, STOP, OPEN eller CLOSE har ändrats, fotoceller har aktiverats, eller drivningen har fått en signal från fjärrkontrollen. |
| en serie röda blinkningar med en sekunds paus mellan serierna | olika | Antalet blinkningar i serien motsvarar feldiagnosen enligt varningsljuset. Se ”Diagnostik med hjälp av blinkande varningsljus”. |
| en serie snabba och långsamma röda blinkningar | kortslutning på BlueBUS-plinten | Koppla bort plinten och kontrollera anslutningarna till BlueBUS för att hitta orsaken till kortslutningen. När kortslutningen har åtgärdats ansluter du plinten igen. Efter tio sekunder börjar LED-lampan blinka på nytt. |
| STOP-LED (stopp) | ||
| släckt | STOP-ingången har aktiverats | Kontrollera enheterna som är anslutna till STOP-ingången. |
| lyser | STOP-ingången reagerade inte | STOP-ingången är aktiv. |
| STEP-BY-STEP-LED (även betecknad SbS, P.P. eller stegvis manövrering) | ||
| släckt | allt är i sin ordning |
STEP-BY-STEP-ingången är inte aktiv. |
| lyser | STEP-BY-STEP-ingången har aktiverats | Styrenheten fungerar normalt om en enhet som är ansluten till STEP-BY-STEP-ingången har aktiverats. |
| FOTO-LED | ||
| släckt | FOTO-ingången har aktiverats | FOTO-ingången har löst ut. |
|
lyser |
Allt är i sin ordning | Styrenheten fungerar normalt om säkerhetsanordningen inte har löst ut. |
Vertikala LED-lampor L1–L8:
| Indikering | Åtgärd |
|---|---|
| LED 1 | |
| släckt | Vid normal drift indikerar den att funktionen ”Automatisk stängning” inte är aktiverad. |
| lyser | Vid normal drift indikerar den att funktionen ”Automatisk stängning” är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| LED 2 | |
| släckt | Vid normal drift indikerar den att funktionen ”Stäng” efter att fotocellerna har löst ut inte är aktiverad. |
| lyser | Vid normal drift indikerar den att funktionen ”Stäng” efter att fotocellerna har löst ut är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| LED 3 | |
| släckt | Vid normal drift indikerar den att funktionen ”Stäng alltid” inte är aktiverad. |
| lyser | Vid normal drift indikerar den att funktionen ”Stäng alltid” är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| LED 4 | |
| släckt | Vid normal drift indikerar den att funktionen ”Standby-läge” inte är aktiverad. |
| lyser |
Vid normal drift indikerar den att funktionen ”Standby-läge” är aktiverad. |
| blinkar |
- Funktionen programmeras.
|
| LED 5 | |
| lyser inte | Vid normal drift anger den att funktionen ”Mjukstart” inte är aktiverad. |
| lyser | Vid normal drift anger den att funktionen ”Mjukstart” är aktiverad. |
| blinkar | Funktionerna programmeras. |
| LED 6 | |
| lyser inte | Vid normal drift anger den att funktionen ”Förblinkning” inte är aktiverad. |
| lyser | Vid normal drift anger den att funktionen ”Förblinkning” är aktiverad. |
| blinkar | Funktionerna programmeras. |
| LED 7 | |
| lyser inte | Vid normal drift anger den att funktionen ”Intern radiomottagare” inte är aktiverad. |
| lyser | Vid normal drift anger den att funktionen ”Intern radiomottagare” är aktiverad. |
| blinkar | Funktionen programmeras. |
| LED 8 | |
| lyser inte | Vid normal drift anger den att Robus är inställd som ”Överordnad enhet” (även kallad Master). |
| lyser | Vid normal drift anger den att Robus är inställd som ”Underordnad enhet” (även kallad Slave). |
| blinkar | Funktionen programmeras. |
Montering av reservbatteri till NICE Robus RBS600-drift
Reserv batteriet NICE PSS124 ingår inte som standard med driften, men kan beställas separat. Vid strömavbrott försörjer det grinden med ström. Batteriet laddas fortlöpande från elnätet. Anslut batteriet till styrenheten först när alla installations- och programmeringssteg är slutförda.
| 1. Bänd loss plastskyddet (A) över batterianslutningen på driften. | 2. Anslut den medföljande kabeln till reservbatteriets kontakt (PSS124). |
 |
 |
| 3. Anslut kontakten (C) till batterianslutningen på driften. | 4. Placera reservbatteriet (D) på avsedd plats inuti driften. |
 |
 |
Manuell frikoppling av NICE Robus RBS600-driften
Vid strömavbrott eller fel kan du inte manövrera grinden med fjärrkontrollen. Därför kan driften frikopplas med frikopplingsnyckeln så att grinden kan öppnas manuellt.
1. Öppna låskroken (A) med den medföljande nyckeln och dra ut frikopplingsspaken. Nu kan du flytta grinden manuellt.
2. Lås grinden genom att stänga låskroken, vrida nyckeln moturs och ta ut den.
Tekniska data för NICE Robus RBS600-driften
| Modell | NICE Robus RBS600 |
|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av skjutgrindar i privat miljö. Levereras inklusive styrenheten NICE MCU1R30 med integrerad radiomottagare. |
| Kuggdrev |
|
| Vridmoment [Kraft] |
21,1 Nm [700 N] – kraft som krävs för att starta grindbladet |
| Nominellt moment [Nominell kraft] |
10 Nm [330 N] – kraft som krävs för att hålla grindbladet i rörelse |
| Hastighet | 0,34 m/s |
| Gräns för antal efterföljande cykler | 100 cykler/dag (styrenheten begränsar antalet utifrån förhållandena – se val av drift) |
| Driftsgräns | 7 minuter (styrenheten begränsar tiden utifrån förhållandena – se val av drift) |
| Livslängd | Cirka 20 000–250 000 cykler, beroende på grindbladets vikt och längd samt driftens inställningar. |
| Strömförsörjning | 230 V (+10 % / −15 %) 50/60 Hz |
| Effektförbrukning [Belastning] |
450 W [2,1 A] |
| Isolationsklass | 1 – måste jordas |
| Reservkraft | Reservbatteriet NICE PSS124 kan köpas till och monteras. (Med adaptern CABLA11 kan även den äldre modellen PS124.) |
360°-vy av Nice Robus RBS600-driften
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
