Styrning av ytterligare enheter via externa mottagare från NICE

Om du vill styra med NICE-fjärrkontroller enheter av andra märken behöver du ansluta en extern NICE-mottagare (till exempel NICE SMX2R, NICE OX2 NICE FLOXR, NICE OX4T och liknande). Externa mottagare har en matningsspänning på 12 V eller 24 V och en RELÄ-utgång som ansluts till kopplingsplinten på ett drivsystem av ett annat märke.

Fjärrstyrningspaket för externa enheter

Vi har satt ihop ett prisvärt paket för att styra vad som helst som består av:

Exemplen nedan visar hur grindar kan styras, men en extern NICE-mottagare kan användas för att fjärrstyra all slags automation.

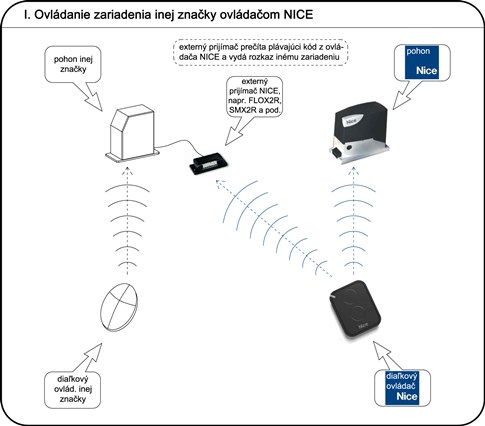

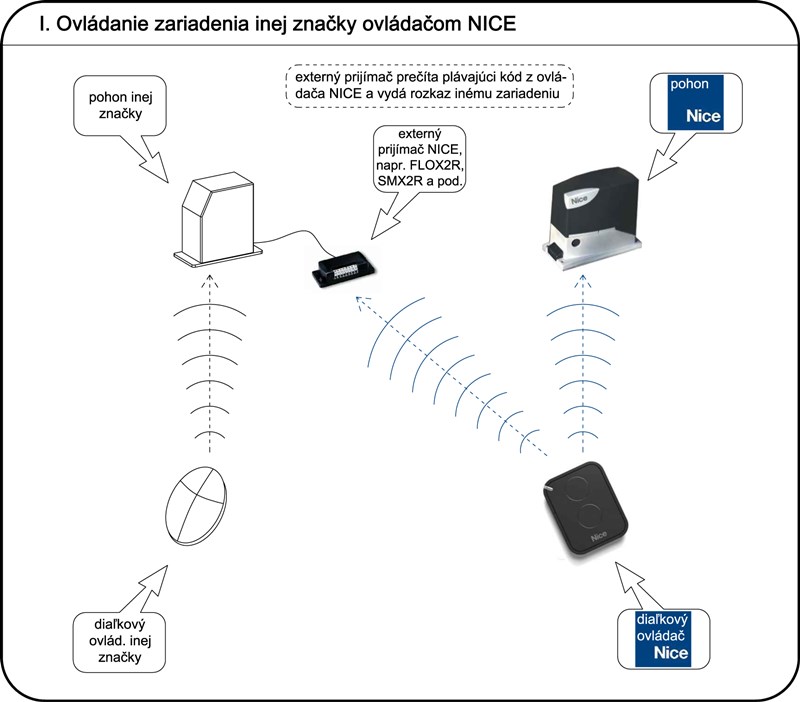

I. Styra en enhet av ett annat märke med en NICE-fjärrkontroll

I. Styra en enhet av ett annat märke med en NICE-fjärrkontroll

Exempel på användning av externa NICE-mottagare

Exempel 1 – NICE-drivsystem på infartsgrinden och ett drivsystem av annat märke på garageporten:

Jag har ett NICE-drivsystem på skjutgrinden och ett drivsystem av märket XY på garageporten. Jag vill styra båda drivsystemen med en och samma fjärrkontroll. Därför ansluter jag en extern NICE-mottagare till drivsystemet av märket XY. Den tar emot radiosignalen från NICE-fjärrkontrollen, så att jag kan styra båda enheterna med en tvåkanalig fjärrkontroll.

Exempel 2 – använda flera funktioner:

Jag kanske också vill kunna använda mer än ett kommando för en viss enhet. Till exempel vill jag kunna öppna skjutgrinden delvis. Samtidigt vill jag kunna styra en annan enhet med samma fjärrkontroll, till exempel garageporten. Då använder jag en fyrkanalig fjärrkontroll och ansluter en extern mottagare till garageportens drivsystem. Jag kan ställa in den så här:

  • med den första knappen styr jag skjutgrinden (t.ex. öppna – stoppa – stäng)
  • med den andra knappen öppnar jag grinden till en meters öppning (delöppningsfunktion)
  • den tredje knappen använder jag för att styra garageporten
  • den fjärde knappen lämnar jag ledig, så att jag senare kan använda den för att styra ytterligare automation, eftersom min externa mottagare har två kanaler och kan anslutas till ytterligare en enhet. Den externa mottagaren har två kanaler och kan anslutas till ytterligare en enhet.

Exempel 3 – för många fjärrkontroller:

Jag har sju automatiserade enheter på olika platser som jag vill kunna fjärrstyra, men jag vill inte behöva ha sju olika fjärrkontroller i bilen. I en sådan situation är externa mottagare en räddning, tillsammans med en NICE ON9E-fjärrkontroll med nio kanaler, som låter dig styra upp till nio automatiserade enheter. Tänk dock på att externa mottagare har två kanaler. Om du har fler automatiserade enheter måste du alltså ansluta en mottagare till varje par.

Exempel 4 – enheter där det inte går att få tag på fler fjärrkontroller:

Jag har en enhet av okänt ursprung eller fabrikat och lyckas inte få tag på någon fjärrkontroll till den. Om enheten har en styrenhet med tillgängliga trådbundna ingångar för en extern mottagare är problemet löst.

Exempel 5 – jag vill fjärrstyra något du aldrig skulle ha kommit att tänka på:

Ja, ibland blir man förvånad över vad folk använder mottagaren till: fjärrstyrning av kyrkklockor, en dammlucka eller en foderautomat med mera. Det som nämndes i inledningen gäller: om enheten har den ingång som krävs kan den fjärrstyras med en extern mottagare.

Exempel 6 – jag vill fjärrstyra en 230 V-enhet:

Använd en extern mottagare NICE OX4T, som har 4 reläer, där man kan ställa in ett av 14 kommandon.

Läs vidare:

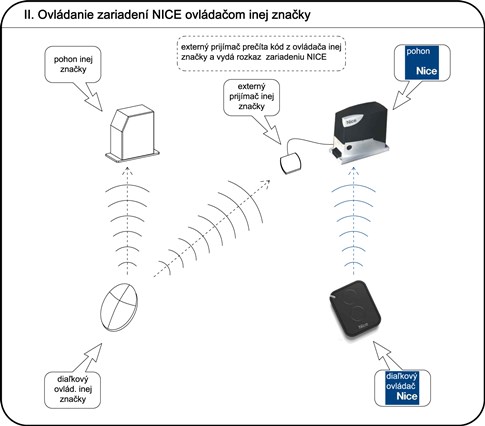

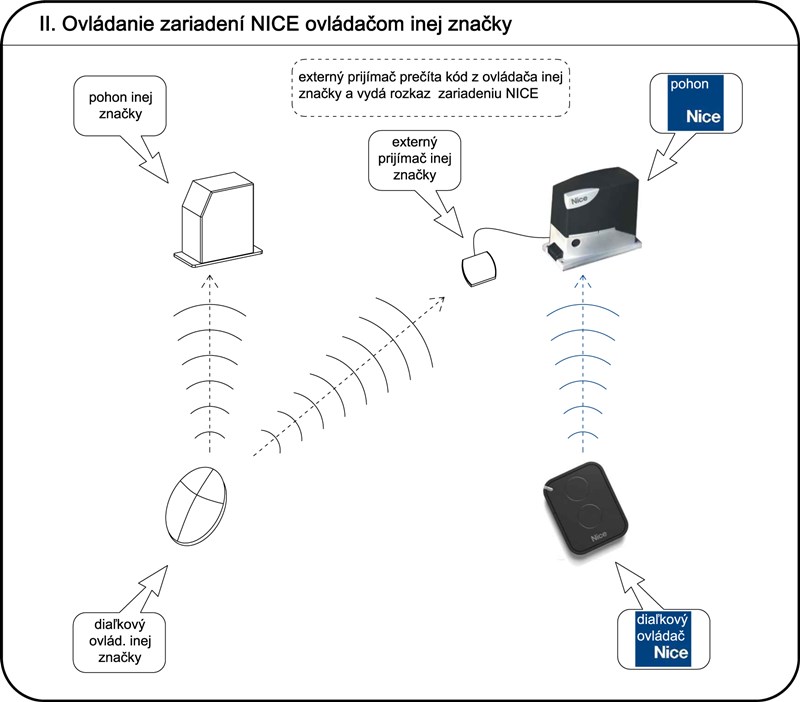

II. Styra NICE-enheter med en fjärrkontroll av ett annat märke

II. Styra NICE-enheter med en fjärrkontroll av ett annat märke

Samma princip gör det möjligt att styra NICE-drivsystem med fjärrkontroller från andra tillverkare. Om du redan har fjärrkontroller från tillverkaren XY behöver du också en extern mottagare från samma tillverkare. Tänk på följande:
a) priset på en extern mottagare från en annan tillverkare
b) priset på fler fjärrkontroller från en annan tillverkare om jag vill köpa fler i framtiden

När du väger in startkostnaderna kan det ibland visa sig vara fördelaktigare att använda de fjärrkontroller du redan har och bara köpa till en extern mottagare. Därför hittar du även externa mottagare av andra märken i vårt sortiment:

Exempel från verkligheten:

Hej!

Jag skulle vilja få lite information.

Jag har en ON3EBD-fjärrkontroll till NICE-grinddrivsystemet och skulle vilja använda samma fjärrkontroll för att öppna garageporten.

Garageportsmodellen är APERTO Baseline. Vilken extern modul behöver jag för att styra garageporten?

Tack på förhand för svaret.

Svar: det enklaste sättet är följande:

  1. Köp en extern mottagare NICE OX2
    Du kan beställa den på https://fortamigo.se/skjutgrindar/nice-ox2-tvakanals-extern-mottagare-433-92-mhz
  2. Anslut den externa mottagaren till drivsystemet Aperto Baseline
    Obs! Eftersom styrenheten har en matningsspänning på 24 V ska den här bygeln inte vara isatt i OX2.
    Se sidan 12 i manualen https://fortamigo.se/uploads/4b1decfa7cf5a6851c08879111e8ffff-aperto-baseline-pdf.pdf, anslut OX2-mottagaren till Aperto Baseline-driften på följande sätt:
    • röd kabel från OX2 till plint 9 på drivenheten
    • svart kabel från OX2 till plint 10 på drivenheten ()
    • första vita kabeln från OX2 till plint 5 på drivenheten
    • andra vita kabeln från OX2 till plint 6 på drivenheten
  3. Ställ om en knapp på fjärrkontrollen ON3EBD till momentant läge
    Enligt instruktionerna https://fortamigo.se/vaxla-fjarrkontrollen-on3ebd-till-likstromslage-och-tillbaka
  4. Spara den här knappen från ON3EBD i OX2-mottagaren

    1. Tryck en gång på knappen på OX2. Dioden bredvid börjar blinka.
    2. Tryck sedan på knappen på fjärrkontrollen (den som du ställde om) och håll den intryckt tills dioden blinkar annorlunda tre gånger (ca 3–5 sekunder).
    3. Vänta tills den har slutat blinka. Klart.
  5. Testa :)
