NICE OX4T – universell fyrkanalig extern mottagare med rullande kod
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
2 057,56 kr inkl. moms
| Vikt |
|---|
| 0,40 kg |
Produktbeskrivning NICE OX4T – universell fyrkanalig extern mottagare med rullande kod
Fyrkanalig (vad betyder det?) mottagare kompatibel med NICE-fjärrkontroller med rullande kod av typen O-Code (en 72-bitarskod möjliggör 4,7 kvadriljoner kombinationer, så den är i praktiken omöjlig att missbruka). Den känner även igen kodningen FloR fjärrkontroller Era Flor och FloR-s samt kodningen Smilo. Med den här mottagaren kan du styra med hjälp av en fjärrkontroll, eller knapp av märket NICE automatiserad utrustning av ett annat märke med potentialfria reläer. Reläerna är nämligen potentialfria som standard, men om du gör en strömförande brygga via reläet, kan du också styra valfri annan 230 V-utrustning, till exempel en motor, belysning, persienner, markiser, rullgardiner, fönsterluckor ...
Snabb översikt över egenskaperna hos mottagaren NICE OX4T
- Du kan lagra upp till 1024 fjärrkontroller i mottagarens minne.
- Enheten innehåller 4 reläer med normalt öppna (NO) och normalt slutna (NC) kontakter.
- För reläerna kan en av 14 kommandon.
- Den har 3 omkopplare, varav 2 kan användas för att ställa in timern.
- Den kan även fungera som en så kallad repeater, vilket innebär att den kan vidarebefordra signalen från en fjärrkontroll till en annan mottagare längre bort och därmed öka räckvidden för hela automationssystemet.
Montering av mottagaren NICE OX4T

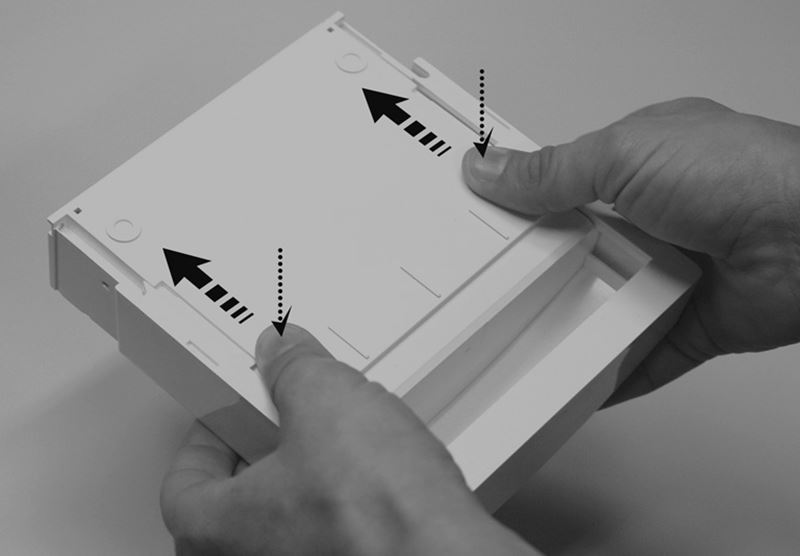

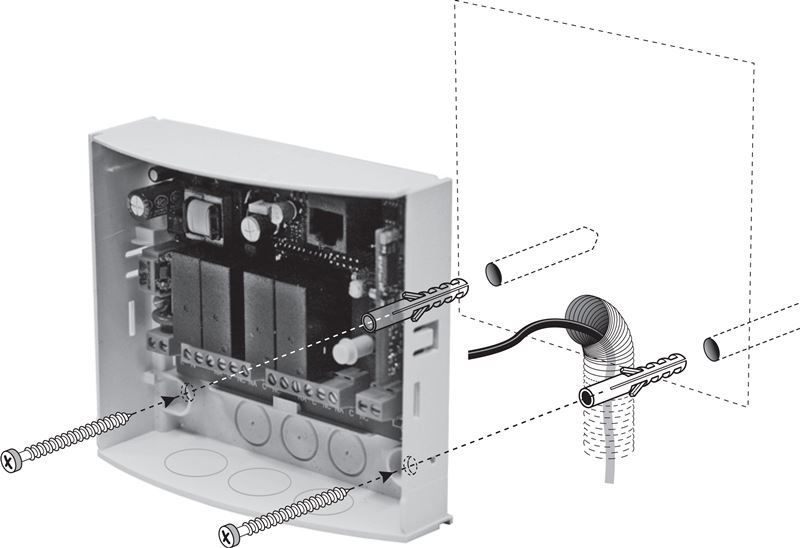

| 1. Ta bort mottagarens övre kåpa | 2. Borra hål för skruvar och kablar på de markerade ställena och montera mottagaren på väggen eller en annan yta. |
|---|---|
 |
 |
Kopplingsschema för mottagaren NICE OX4T

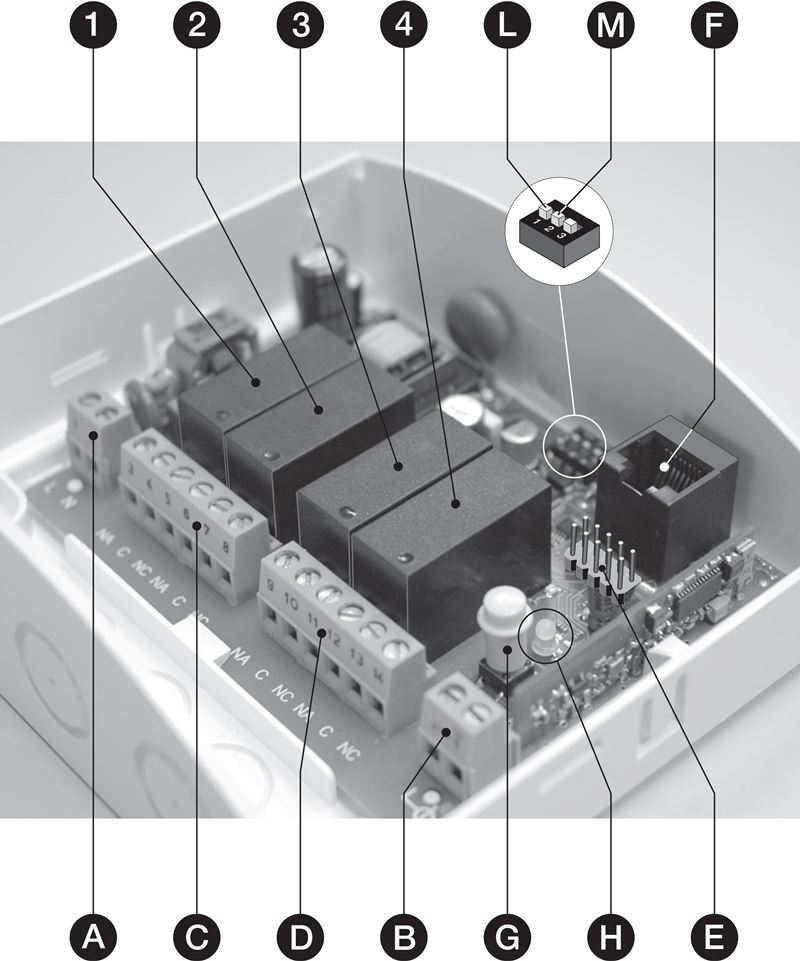

Mottagaren har strömförsörjningsingångar, utgångar för fyra reläer och en ingång för antenn:
| Beteckning | Beskrivning |
|---|---|
| 1, 2, 3, 4 | Relä |
| A | Strömförsörjningsingång |
| B | Ingång för antenn |
| C | Utgång för relä 1 och 2 |
| D | Utgång för relä 3 och 4 |
| E | Port för NICE OBOX |
| F | Port för NICE O-View och NICE BusT4 |
| G | Programmeringsknapp P1 |
| H | LED-indikator L1 |
| L | Omkopplare för Timer I. |
| M | Omkopplare för Timer II. |
Elektrisk anslutning och beskrivning av reläerna
Alla 4 reläer är potentialfria.
Varje relä har en gemensam kontakt (C), en normalt öppen kontakt (NO) och en normalt sluten kontakt (NC).
Relä 1+2+3+4 är isolerade från mottagarens interna krets och kan därför användas för nätspänning på 230 V. Reläparen 1+2 och 3+4 är också isolerade från varandra. Därför kan du använda följande kombinationer:
- använda alla reläer för starkström
- eller använda alla reläer för svagström
- eller använda relä 1+2 för starkström och relä 3+4 för svagström
- eller använda relä 1+2 för svagström och relä 3+4 för starkström
Exempel på anslutning för starkström

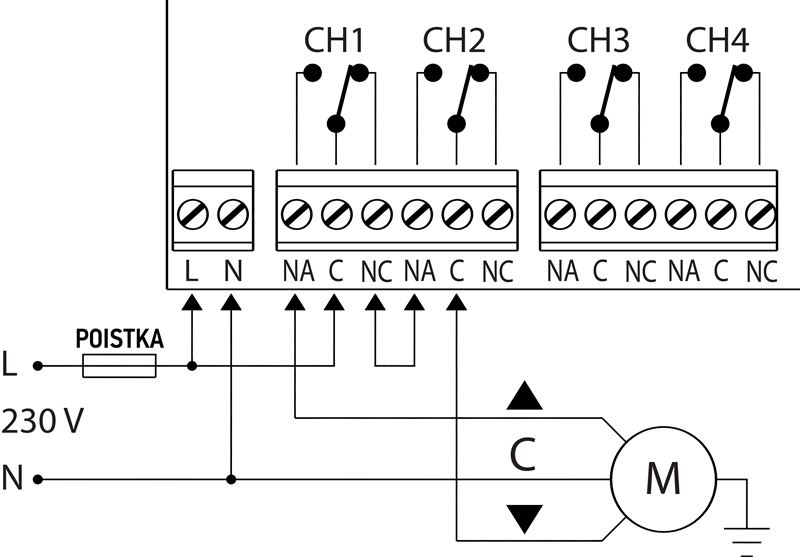

| Exempel på anslutning för en allmän elektrisk krets (belysning, motor ...) | Exempel på anslutning av en tvåvägsmotor (en kanal/ett relä driver motorn åt ena hållet, det andra åt andra hållet) |
|---|---|
 |
 |
Vid kort räckvidd fjärrkontrollens måste en extern antenn användas, till exempel NICE ABF. När du monterar antennen ska kabeln hållas rak och böjas och vridas så lite som möjligt. Placera antennen så högt som möjligt ovanför metallkonstruktioner eller armerad betong för bästa räckvidd.
Programmering av externmottagaren NICE OX4T
Parkoppling med en fjärrkontroll – introduktion
Under parkopplingen kommunicerar mottagaren med hjälp av knappen P1, som du trycker på, och svarar genom att LED-indikatorn blinkar. Se blinkdiagnostik, om något inte fungerar för dig.
Upp till 1024 fjärrkontroller med stöd för kodningarna O-Code/FloR/TTS, Smilo och Flo.
Observera: Den första fjärrkontrollen som sparas avgör vilken typ av kodning som sedan används. Så om du har en fjärrkontroll med Smilo-kodning sparad i minnet kan du till exempel inte längre parkoppla en fjärrkontroll med kodningen FloR med mottagaren, såvida du inte raderar hela minnet (en situation som är föga sannolik). När mottagaren ansluts till strömförsörjningen avger den ett visst antal långa gröna blinkningar, som anger vilken typ av kodning som används.
Du kan parkoppla fjärrkontrollen med mottagaren på två sätt:
Parkoppling med fjärrkontroll i läge I.
På detta sätt sparas alla knappar på fjärrkontrollen i mottagarens minne på en gång. Den fungerar då så att den första knappen styr det första reläet, den andra knappen det andra reläet, den tredje knappen det tredje reläet och den fjärde knappen det fjärde reläet. Styrningen är inställd på halvautomatiskt läge ”frånkopplad/inkopplad så länge knappen hålls intryckt”. Om fjärrkontrollen har färre knappar sparas bara motsvarande antal reläer.
Gör så här för att parkoppla:
- Tryck på knappen P1 på mottagaren och håll den intryckt tills LED-indikatorn L1 tänds. Släpp sedan knappen.
- Inom 10 sekunder (eller så länge indikatorn lyser) trycker du på valfri knapp på fjärrkontrollen och håller den intryckt tills indikatorn på mottagaren blinkar tre gånger. Släpp då knappen på fjärrkontrollen.
- Upprepa steg 2 om du vill lägga till fler fjärrkontroller. Du har dock bara 10 sekunder på dig efter att den senast parkopplade fjärrkontrollen har sparats.
Parkoppling med fjärrkontroll i läge II.
Detta är en mer avancerad metod. Gör så här för att parkoppla:
- Tryck på knappen P1 på mottagaren lika många gånger som numret på kommandot i tabellen som du vill använda. LED-lampan blinkar lika många gånger som du har tryckt på knappen P1. Därefter gör den en kort paus och blinkar igen.
- Inom 10 sekunder (eller så länge indikatorn blinkar) trycker du på valfri knapp på fjärrkontrollen och håller den intryckt tills indikatorn på mottagaren blinkar tre gånger (med en annan frekvens). Släpp då knappen på fjärrkontrollen.
- Upprepa steg 2 om du vill lägga till fler fjärrkontroller. Du har dock bara 10 sekunder på dig efter att den senast parkopplade fjärrkontrollen har sparats.
På detta sätt sparas endast den aktuella knappen i minnet (utom för kommandona 9, 10, 13 och 14). Knappen kan tilldelas ett av 14 kommandon:
| Antal | Beskrivning |
|---|---|
| 1 | aktiverar RELÄ 1 i läget ”frånkopplad/inkopplad så länge knappen hålls intryckt” |
| 2 | aktiverar RELÄ 2 i läget ”frånkopplad/inkopplad så länge knappen hålls intryckt” |
| 3 | aktiverar RELÄ 3 i läget ”frånkopplad/inkopplad så länge knappen hålls intryckt” |
| 4 | aktiverar RELÄ 4 i läget ”frånkopplad/inkopplad så länge knappen hålls intryckt” |
| 5 | aktiverar RELÄ 1 i läget ”växla” |
| 6 | aktiverar RELÄ 2 i läget ”växla” |
| 7 | aktiverar RELÄ 3 i läget ”växla” |
| 8 | aktiverar RELÄ 4 i läget ”växla” |
| 9* | aktiverar RELÄ 1 och 2 för en tvåvägsmotor (med timer I.) |
| 10* | aktiverar RELÄ 3 och 4 för en tvåvägsmotor (med timer II.) |
| 11** | aktiverar RELÄ 1 under den tid som ställts in med timer I. |
| 12** | aktiverar RELÄ 3 under den tid som ställts in med timer II. |
| 13* | aktiverar RELÄ 1 och 2 för en tvåvägsmotor (”frånkopplad/inkopplad så länge knappen hålls intryckt”) |
| 14* | aktiverar RELÄ 3 och 4 för en tvåvägsmotor (”frånkopplad/inkopplad så länge knappen hålls intryckt”) |
*) Anmärkning för kommandona 9, 10, 13 och 14: Vid parkopplingen spelar det ingen roll vilken knapp du använder. Hela fjärrkontrollen sparas alltid i mottagaren, där de enskilda knapparna har följande funktioner: 1 – ÖPPNA, 2 – STOPP, 3 – STÄNG, (4 – STOPP). Vissa fjärrkontroller saknar en fjärde knapp. Det är naturligtvis nödvändigt att ha motorn korrekt inkopplad. Ytterligare anmärkningar för:
- Kommandon 9 och 10 – Varje gång mottagaren tar emot ett kommando aktiverar den reläet under motsvarande timer (”Kommando 9/RELÄ 1+2/Timer I” och kommando ”10/RELÄ 3+4/Timer II”).
- Kommandon 13 och 14 – Varje gång du skickar ett kommando förblir reläerna aktiverade så länge du håller knappen intryckt. Om du håller knappen intryckt i mer än 3 sekunder förblir reläerna aktiverade under motsvarande timer (”Kommando 13/RELÄ 1+2/Timer I” och kommando ”14/RELÄ 3+4/Timer II”).
**) Anmärkning för kommandon 11 och 12: Varje gång mottagaren tar emot ett kommando aktiverar den reläet under motsvarande timer (”Kommando 11/RELÄ 1+2/Timer I” och kommando ”12/RELÄ 3+4/Timer II”). Du kan förlänga timern genom att skicka kommandot igen innan tiden har löpt ut. Du kan också avsluta den i förtid genom att skicka kommandot igen och hålla knappen intryckt i tre sekunder.
Om mottagaren mot förmodan tar emot två kommandon som gäller samma RELÄ utför den alltid det senast skickade kommandot.
Parkoppling med en befintlig fjärrkontroll
Den här åtgärden måste utföras inom mottagarens räckvidd. Du har två fjärrkontroller, en GAMMAL, som redan är parkopplad, och en NY, som ännu inte är parkopplad. Om den GAMLA fjärrkontrollen parkopplades i läge I NYA fjärrkontrollen får samma egenskaper och åtgärden kan utföras med valfri knapp. Om den GAMLA fjärrkontrollen parkopplades i läge II, måste åtgärden utföras separat för varje knapp genom att just den knappen trycks in. Gör så här:
Standardmetod
- Håll knappen på den NYA fjärrkontrollen intryckt i minst 5 sekunder och släpp den sedan.
- Tryck långsamt tre gånger på knappen på den GAMLA fjärrkontrollen.
- Tryck långsamt en gång på knappen på den NYA fjärrkontrollen.
- Om parkopplingen misslyckades kan du försöka trycka på knapparna långsammare. Du kan också hålla knappen intryckt i 6 sekunder i steg 1.
Alternativ metod
- Håll knappen på den NYA fjärrkontrollen intryckt i minst 3 sekunder och släpp den sedan.
- Håll knappen på den GAMLA fjärrkontrollen intryckt i minst 3 sekunder och släpp den sedan.
- Håll knappen på den NYA fjärrkontrollen intryckt i minst 3 sekunder och släpp den sedan.
- Håll knappen på den GAMLA fjärrkontrollen intryckt i minst 3 sekunder och släpp den sedan.
Programmering av timern
I mottagaren OX4T kan två timers ställas in:
- Timer I för RELÄ 1 – Om kommando 9, 11 eller 13 har programmerats gäller timern för RELÄ 1+2. Annars gäller den endast för RELÄ 1.
- Timer II för RELÄ 3 – Om kommando 10, 12 eller 14 har programmerats gäller timern för RELÄ 3+4. Annars gäller den endast för RELÄ 3.
Den fabriksinställda tiden är 120 sekunder, som kan ändras på följande sätt:
- Om RELÄET är aktivt inaktiverar du det med motsvarande kommando.
- Ställ omkopplare I (märkt L) i läge ON för Timer I, eller ställ omkopplare II (märkt M) i läge ON för Timer II. LED-lampan bredvid omkopplarna tänds för att visa att programmeringen har startat.
- Skicka ett kommando för att aktivera motsvarande RELÄ enligt vald omkopplare. Tiden börjar räknas när reläet aktiveras.
- Skicka en signal för att inaktivera RELÄET när önskad tid har gått. Du har nu sparat timerns varaktighet.
- Ställ omkopplaren i läge OFF. När lampan bredvid omkopplarna också slocknar återgår mottagaren till normalläge (programmeringsläget avslutas).
Radera minnet
- Tryck på knappen P1 på mottagaren och håll den intryckt.
- L1-indikatorn tänds och slocknar sedan (fortsätt hålla knappen intryckt).
- Indikatorn börjar blinka och:
- Om du bara vill radera fjärrkontrollerna –UNDER den tredje blinkningen släpper du knappen P1.
- Om du vill radera hela minnet släpper du knappen P1UNDER den femte blinkningen.
- Om raderingen lyckades blinkar indikatorn snabbt en stund och blinkar sedan 5 gånger.
Radera en specifik fjärrkontroll från mottagarens minne
- Tryck på knappen P1 på mottagaren och håll den intryckt.
- L1-indikatorn tänds. Håll fortfarande knappen P1 intryckt och tryck samtidigt på knappen på fjärrkontrollen och håll den intryckt.
- Om raderingen lyckades blinkar indikatorn 5 gånger. Släpp då båda knapparna.
Spärra fjärrkontrollkopiering i minnet
- Koppla bort mottagaren från strömförsörjningen och vänta 5 sekunder.
- Håll knappen P1 intryckt och slå på strömmen igen.
- Först blinkar LED-lampan grönt några gånger, sedan orange två gånger och till sist en gång för att visa minnets status. Släpp därefter knappen.
- Välj LED-lampans färg inom 5 sekunder genom att trycka upprepade gånger:
- släckt – minnet är upplåst för fjärrkontrollkopiering
- grön – fjärrkontrollkopiering på nära håll är spärrad
- röd – fjärrkontrollkopiering genom utlåning av kod är spärrad
- orange – all fjärrkontrollkopiering är spärrad
- Tryck inom 5 sekunder på valfri knapp på en redan parkopplad fjärrkontroll för att spara inställningen.
Diagnostik med hjälp av LED-lampans blinkningar
Tekniska egenskaper för mottagaren NICE OX4T
| Kodning |
|
|---|---|
| Strömförsörjning | 110-240V AC 50/60Hz |
| Minne | 1024 fjärrkontroller/knappar |
| Strömförbrukning (maximal) | 80 mA |
| Frekvens | 433,92 MHz |
| Antennimpedans | 52Ω |
| Räckvidd |
|
| Känslighet | 0,5 µV |
| Antal reläer | 4 potentialfria reläer, NC/NO |
| Kontakt för normalt öppet relä | max. 5A och 250V |
| Skyddsklass | IP44 |
| Mått | 128×112×43 mm (b×d×h) |
| Vikt | 260 g |
