CAME RE432M (001RE432M) – universell tvåkanals extern mottagare
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
985,56 kr inkl. moms
| Vikt |
|---|
| 0,15 kg |
Produktbeskrivning CAME RE432M (001RE432M) – universell tvåkanals extern mottagare
Tvåkanals mottagare kompatibel med CAME-fjärrkontroller i serien TOP, TMA, TWIN (endast TW2EE/TW4EE) samt ATOMO. Med den här mottagaren kan du använda en fjärrkontroll av märket CAME för att styra en automatiserad anordning av ett annat märke, till exempel drivsystem från märket NICE i vårt sortiment. Den är särskilt användbar om du redan har ett drivsystem från CAME med fjärrkontroller och vill montera ett drivsystem av ett annat märke som du kan styra med CAME-fjärrkontroller. Ett annat alternativ är att köpa en extern mottagare från NICE, till exempel NICE SMX2R, eller NICE FLOX2R, om du främst vill använda fjärrkontroller från NICE.
Enheten har ett minne för lagring av 50 koder.
Kopplingsschema för mottagare CAME RE432M (001RE432M)

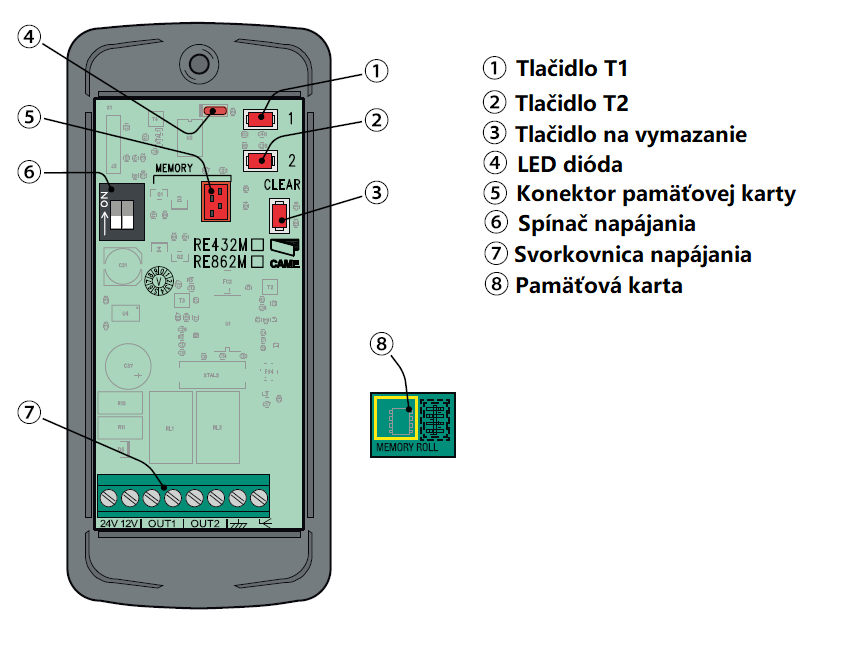

Mottagaren CAME RE432M har en kopplingsplint för strömförsörjning, utgångar från två potentialfria reläer och en antenningång. Dessutom har den knapparna T1 och T2, LED-indikatorn L1,omkopplare för val av strömförsörjning och funktion RELÄ 2 och ett minneskort.
Elektrisk anslutning av mottagare CAME RE432M
|
Enheten levereras med en kopplingsplint där du ansluter strömförsörjningen från en strömkälla (12V, eller 24V likström, eller växelström ). Val av strömförsörjning görs med hjälp av Omkopplare 1, som har två funktioner: |
|
||||
|
Båda reläerna är som standard NO (normalt öppna), och sluter kretsen när en styrsignal ges. Om du behöver funktionen NC (normalt slutna), kan du ställa in Omkopplare 2 i övre övre läget. Då blir Då blir RELÄ 2 NC (RELÄ 1 däremot NO). |
|

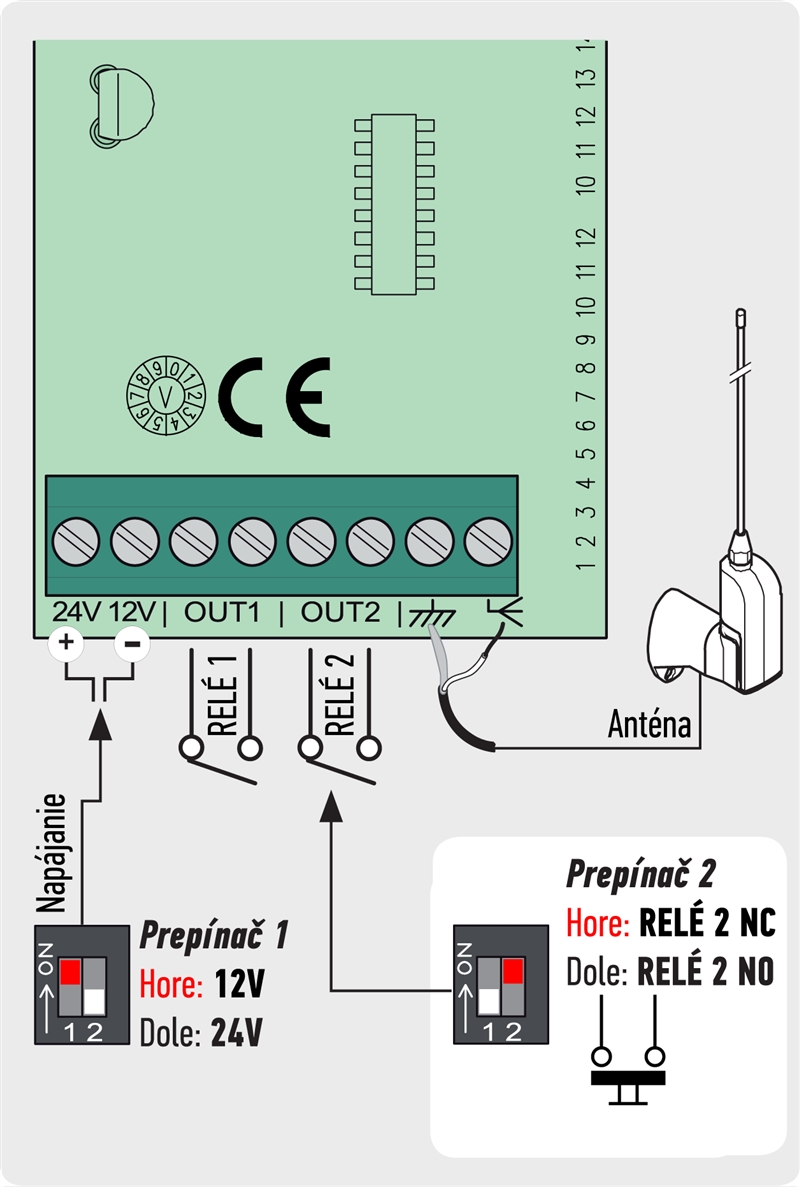

Se hela kopplingsschemat:
Parkoppling av fjärrkontroller med mottagare CAME RE432M
När strömförsörjningen har anslutits gör så här:

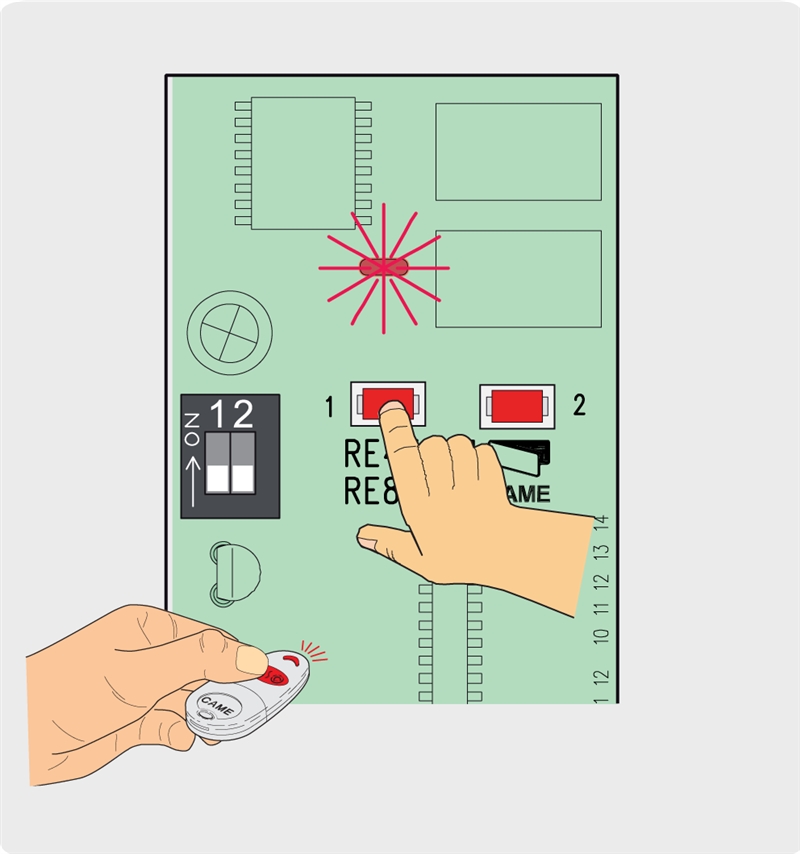

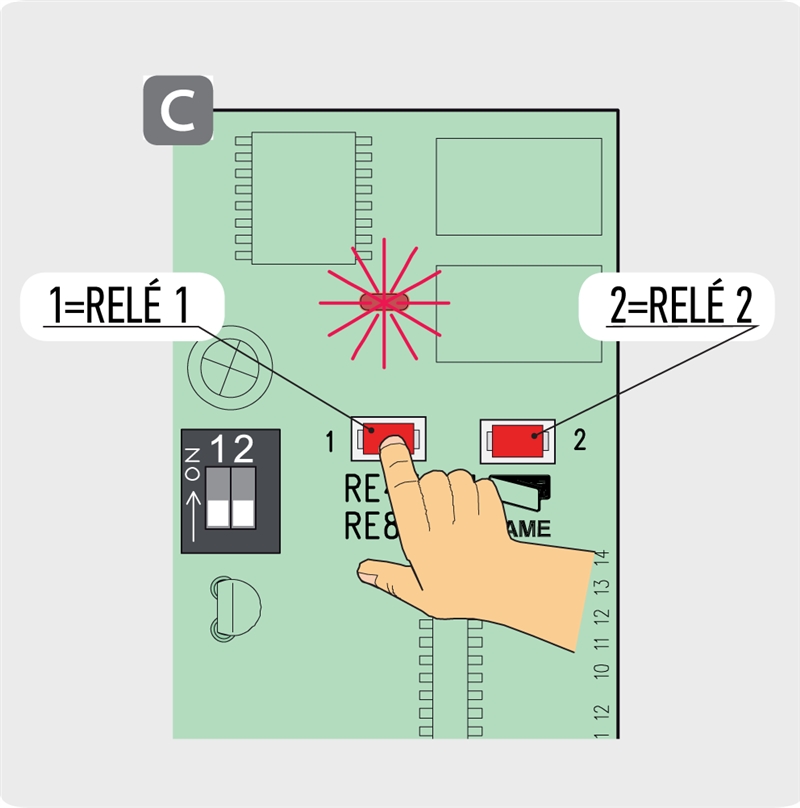

| 1. Håll knappen på mottagaren för det relä du vill lägga till i minnet intryckt. LED-indikatorn L1 börjar blinka. | 2. Håll knappen på fjärrkontrollenintryckt tills LED-indikatorn L1 tänds. Släpp sedan båda knapparna. |
 |
 |
| 3. Klart. | |
Bildgalleri för mottagare CAME RE432M
|

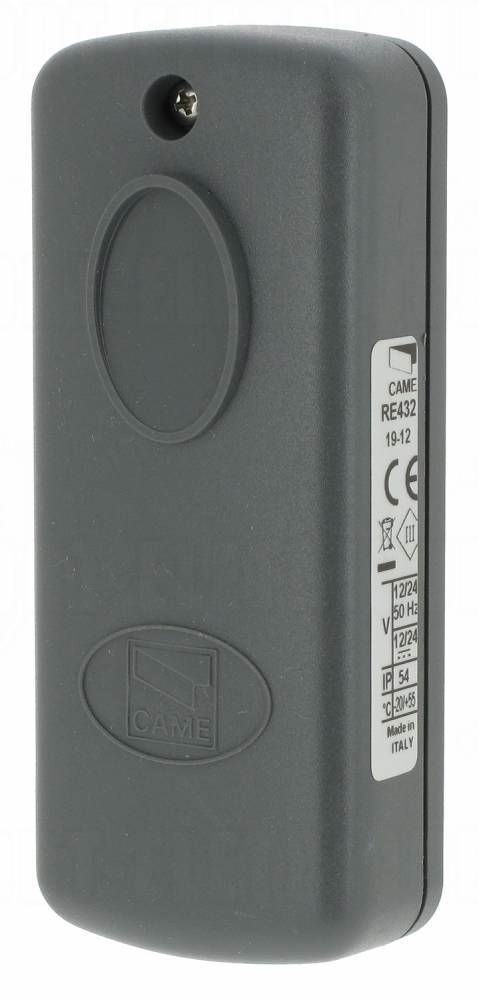

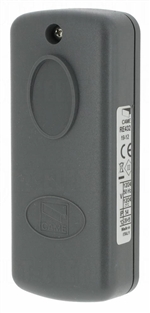

Stängd, framifrån |

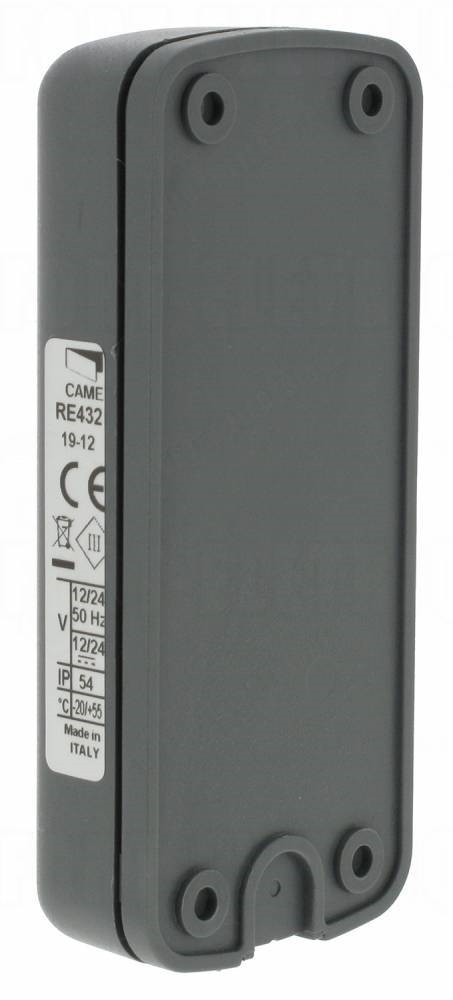

Stängd, bakifrån |

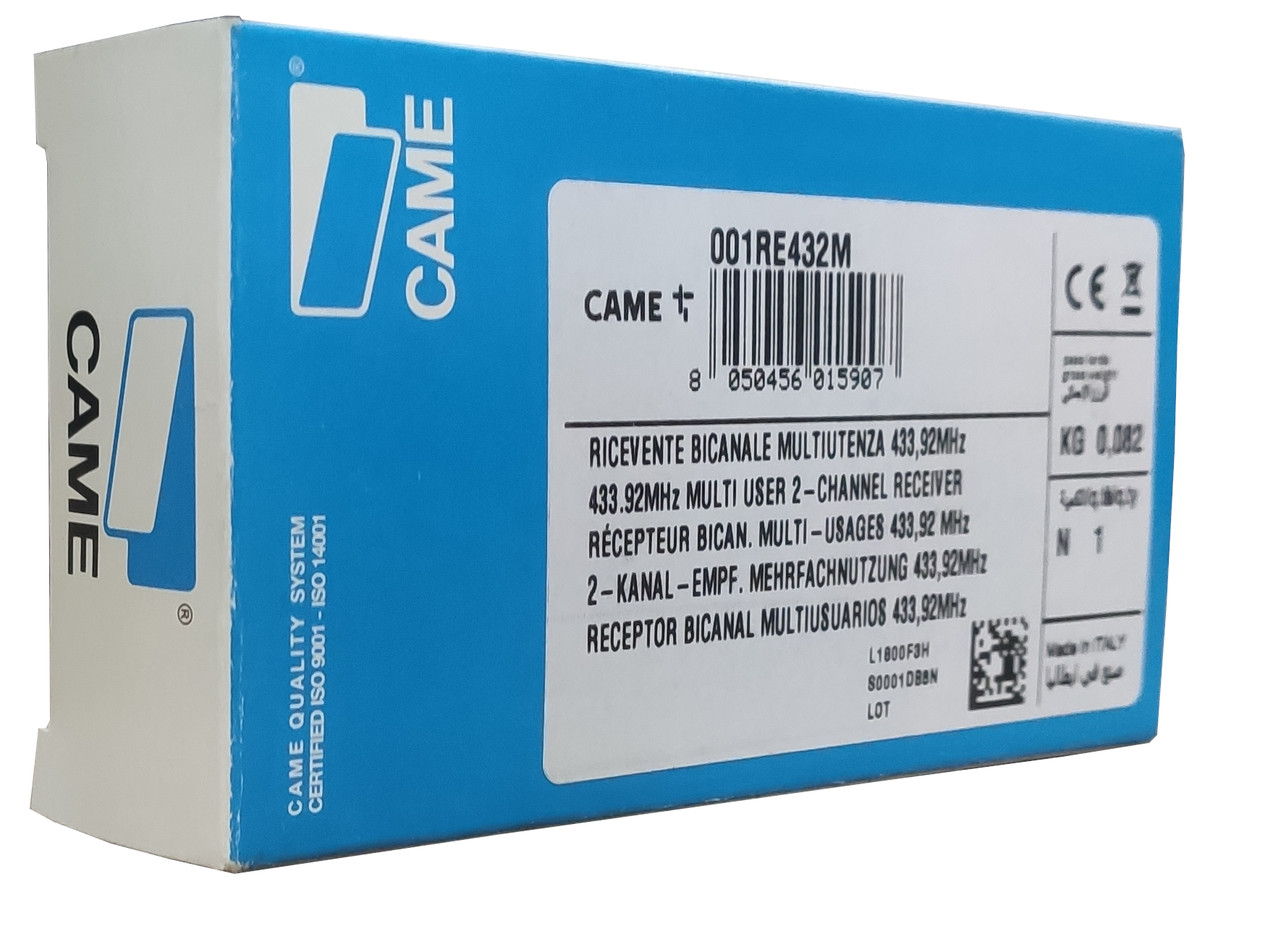

Förpackning |
|

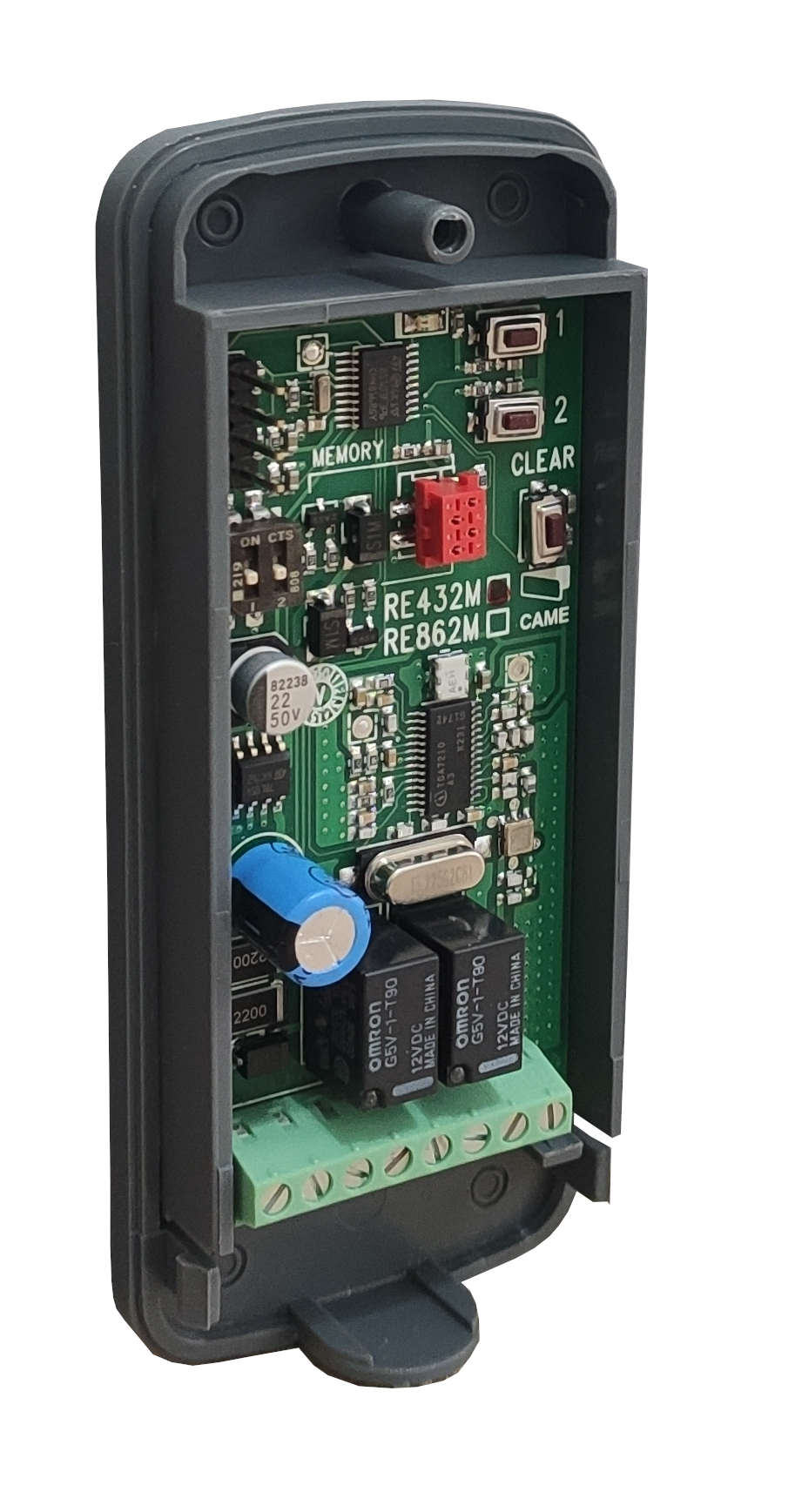

Öppen, från vänster |

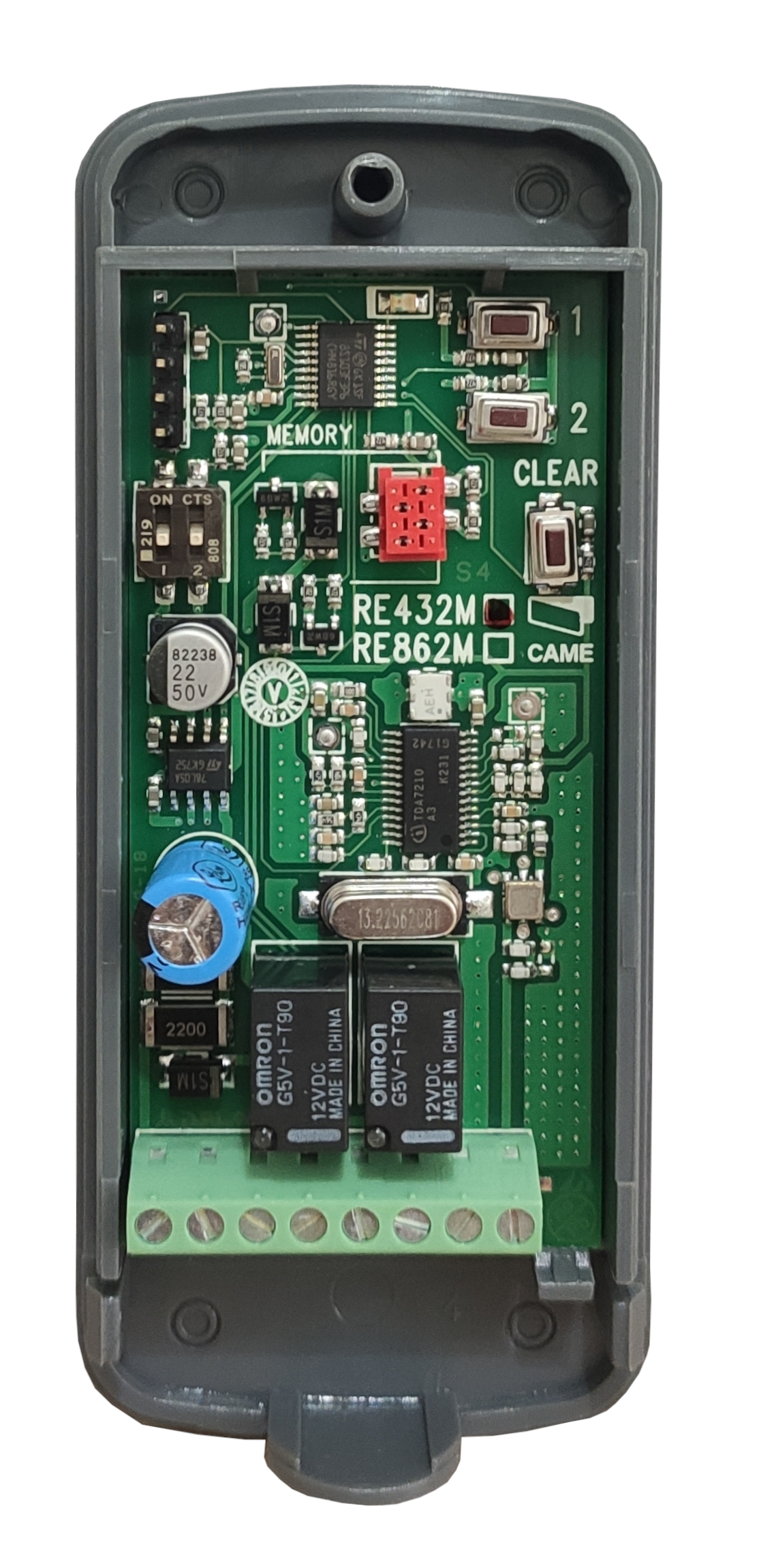

Öppen, framifrån |

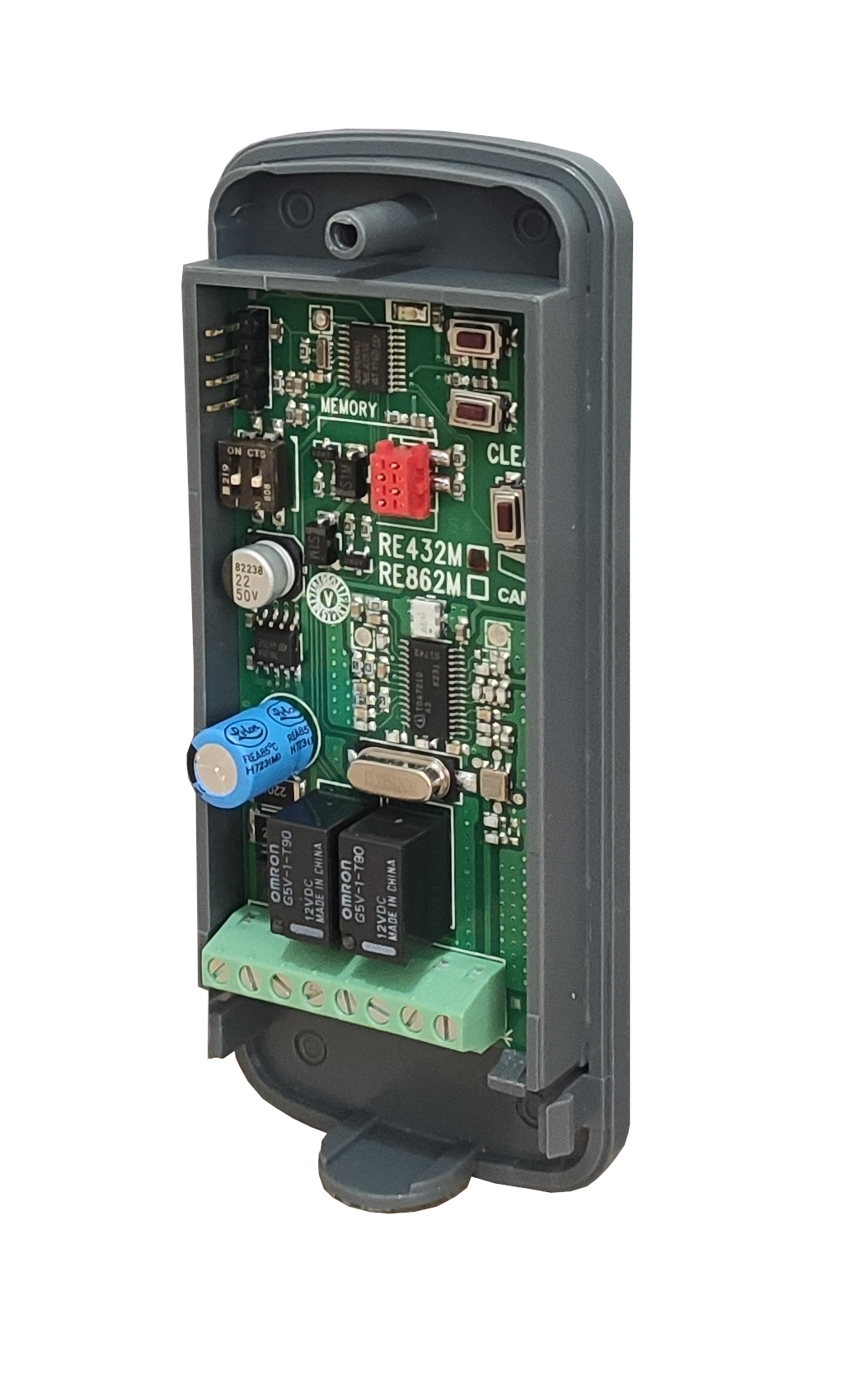

Öppen, från höger |
Tekniska egenskaper för mottagaren CAME RE432M
| Kodning | Fast kod |
|---|---|
| Kompatibla fjärrkontroller |
- TOP - Atomo |
| Strömförsörjning | - 12V AC/DC - 24V AC/DC |
| Strömförbrukning (min.) | 39 mA |
| Frekvens | 433,92 MHz |
| Antal reläer | 2 reläer |
| Kontakt för normalt öppet relä | max. 1A och 24Vdc |
| Driftstemperatur | -20 till +55 °C |
| Skyddsklass | IP54 |
| Mått | 46×26×108 mm (b×d×h) |
| Vikt | 82 g |
