NICE FLOX2R – universell extern tvåkanalsmottagare med rullande kod
| Produkttillgänglighet: | Försäljningen har avslutats | Tyvärr går produkten inte längre att leverera. Det betyder inte att den aldrig kommer att finnas igen, men för närvarande planeras ingen ytterligare försäljning av den. |
|---|
Produktbeskrivning NICE FLOX2R – universell extern tvåkanalsmottagare med rullande kod
Tillgänglig ersättare!
Tvåkanalig extern mottagare FLOX2R har ersatts av den tvåkanaliga externa mottagaren NICE OX2 på 433,92 Mhz.
Tvåkanalig (Vad betyder det?) mottagare kompatibel med NICE-fjärrkontroller med rullande kod av typen FloR (52-bitars kod medger 4,5 biljoner kombinationer, vilket gör den praktiskt taget omöjlig att missbruka). Den känner också igen kodningen O-View fjärrkontroller Era One och Era Inti. Med hjälp av den här mottagaren kan du styra en automatiserad anläggning av ett annat fabrikat med en fjärrkontroll från NICE. Enheten innehåller minnesmodulen BM250 för lagring av 63 koder.
0. Sidans innehåll
1. Produktbeskrivning och elektrisk anslutning
2. Val av fjärrkontrollskanal för relä
3. Användning med normalt slutna kontakter (NC)
4. Koppla mottagarkanalen till en knapp på fjärrkontrollen
5. Programmering
5.1. SNABBLAGRING AV FJÄRRKONTROLL
5.2. STANDARDLAGRING AV FJÄRRKONTROLL
5.3. FJÄRRLAGRING AV FJÄRRKONTROLL (INOM MOTTAGARENS RÄCKVIDD)
5.4. RADERA HELA MINNET
5.5. RADERA EN SPECIFIK FJÄRRKONTROLL FRÅN MOTTAGARENS MINNE
6.1 STEG-FÖR-STEG
6.2 TIMER
6.3 LARM
7. Minneslås
7.1 AKTIVERING AV MINNESLÅS VIA: HÅRDVARA
7.2 AKTIVERING AV MINNESLÅS VIA: PROGRAMVARA
7.3 AVAKTIVERING AV MINNESLÅS
7.4 MINNESLÅS MED LÖSENORD
8. Tekniska egenskaper för mottagaren NICE FloxR FLOX2R
1. Produktbeskrivning och elektrisk anslutning
Extern mottagare kan monteras på vägg eller i tak med skruvar, eller under kåpan till drivsystem, som den ska styra.

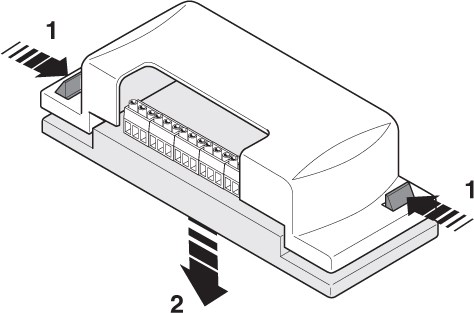

| 1. Öppna mottagarens kapsling | 2. Anslut ledningarna enligt följande schema: |
 |
 |

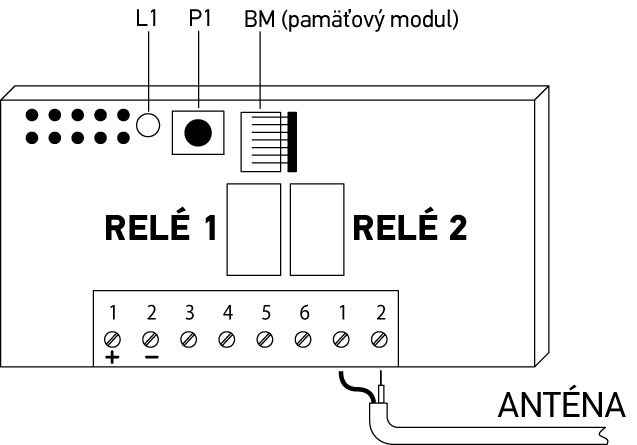

| Komponent | Beskrivning |
|---|---|
| L1 | Signalerings-LED |
| P1 | Programmeringsknapp |
| BM | Löstagbar BM-minnesmodul |
| Ingångar | Beskrivning |
|---|---|
| 1–2 | STRÖMFÖRSÖRJNING: 12/24 V lik- eller växelström |
| 3–4 | RELÄ 1: kontakt för normalt öppen (NO) relä 1 |
| 5–6 | RELÄ 2: kontakt för normalt öppen (NO) relä 2 |
| 1–2 | ANTENN: ingång för antennen, använd helst koaxialkabel RG58 och håll den så kort som möjligt (högst 10 m). Anslut i så fall skärmen på koaxialkabeln till ingång 1 och kabelns innerledare till ingång 2. |
2. Val av fjärrkontrollskanal för relä
Den externa mottagaren kan känna igen alla fyra knapparna (kanalerna) fjärrkontrollen, men endast två knappar (kanaler) kan användas.
Obs: NICE-fjärrkontroller med FloR-kodning stöder fyra typer av kommandon som tilldelas de enskilda knapparna – kanalerna:
| Knapp | Kommando | Förlopp vid upprepade tryck på fjärrkontrollen |
|---|---|---|
| Knapp 1 | Stegvis manövrering | Öppna > Stopp > Stäng > Öppna |
| Knapp 2 | Delöppning | Delöppning > Stopp > Stäng > Stopp > Delöppning |
| Knapp 3 | Endast öppning | Öppna > Stopp > Öppna |
| Knapp 4 | Endast stängning | Stängning > Stopp > Stängning |
Tilldelning av kanal till respektive relä görs med hjälp av en bygel enligt följande tabell:
| Kanal | Relä 1 | Relä 2 |
|---|---|---|
| Kanal 1 |  |
 |
| Kanal 2 |  |
 |
| Kanal 3 |  |
 |
| Kanal 4 |  |
 |
3. Användning med normalt slutna kontakter (NC)
Om du behöver styra en enhet med en extern mottagare, och enheten kräver normalt slutna (NC) kontakter och utför kommandot när de öppnas, gör så här:
- Koppla bort strömförsörjningen till den externa mottagaren.
- Ta försiktigt ut kretskortet ur höljet och vänd på det.

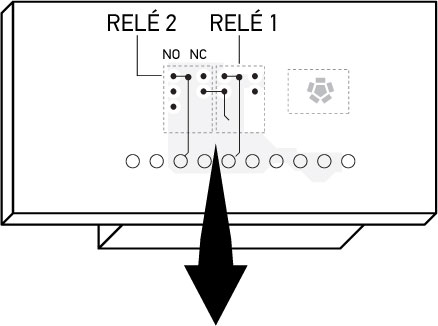

- Enligt bilden
bryt förbindelsen märkt X och med en liten droppe lödtenn löda ihop förbindelsen Y.
- Detta behöver inte göras för båda reläerna, så det ena reläet kan hantera normalt slutna (NC) kontakter och det andra normalt öppna (NO) kontakter

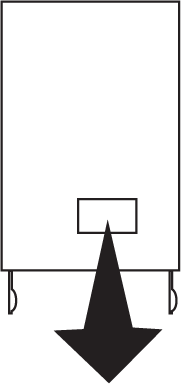

4. Byta kanal mellan mottagare och fjärrkontrollsknapp
På NICE FloR FLO2R-S-fjärrkontrollerna kan du ställa in vilken kanal respektive knapp ska sända direkt på fjärrkontrollen. Som standard är den första knappen inställd på kanal 1 och den andra knappen på kanal 2. Gör så här separat för varje knapp:
 |
|
 |
 |
| Bryt den markerade förbindelsen och löd ihop den med kanal 2, 3 eller 4 med en droppe lödtenn. | Bryt den markerade förbindelsen och löd ihop den med kanal 1, 3 eller 4 med en droppe lödtenn. |
5. Programmering
Programmeringen utförs med hjälp av knappen P1 och lysdioden L1 på mottagaren. Lysdioden signalerar följande:
| Långsam blinkning med en halv sekunds intervall | |
|---|---|
| Antal blinkningar | Blinkningarnas betydelse |
| 1 | Den mottagna koden från fjärrkontrollen är inte behörig, dvs. fjärrkontrollen/knappen har ännu inte parkopplats. |
| 2 | Det gick inte att identifiera den mottagna koden. Om den andra blinkningen är längre än den första är minnesspärren aktiverad. Om blinkningarna är lika långa är minnesspärren inte aktiverad. |
| 3 | Identifieringen av den mottagna koden lyckades. |
| 4 | Den sända koden finns redan bland de behöriga koderna. |
| 5 | Kodlistan är tom (ingen kod är behörig). |
| 6 | Kodlistan är full (det finns inte plats för fler koder). |
| 7 | Koden som du vill radera finns inte bland de behöriga koderna. |
| 8 | En annan kod upptäcktes medan koden identifierades (kodkollision). |
| 9 | Ett lösenord |
| Snabb blinkning med en kvarts sekunds intervall UNDER INITIERING | |
| Antal blinkningar | Blinkningarnas betydelse |
| 1 | En minnesmodul BM60 finns i enheten (utrymme för 16 koder) |
| 2 | En minnesmodul BM250 finns i enheten (utrymme för 63 koder) |
| 3 | En minnesmodul BM1000 finns i enheten (utrymme för 250 koder) |
| 4 | Det finns koder i minnet som inte använder FloR-kodning |
| 5 | Ett fel upptäcktes när minnet lästes in |
| Snabb blinkning med en kvarts sekunds intervall UNDER DRIFT | |
| Antal blinkningar | Blinkningarnas betydelse |
| 1 | Den mottagna koden är en kopia. Endast originalkoder är giltiga. |
| 3 | Koden finns inte i kodtabellen, men har synkroniserats om. |
| 4 | Koden finns inte i kodtabellen och omsynkronisering är låst. |
| 5 | Koden finns inte i kodtabellen och omsynkronisering är inte möjlig. |
5.1. Snabb lagring av fjärrkontrollen
Det här är visserligen den snabbaste metoden, men den är inte särskilt säker eftersom mottagaren under lagringen kan fånga upp en annan kod inom räckhåll och av misstag lagra den. Om du är osäker på säkerheten, använd standardmetoden.
- Tryck in och håll ned knappen P1 på mottagaren, då tänds LED L1 och du fortsätter att hålla ned knappen P1
- Fortsätt att hålla ned knappen P1 och tryck samtidigt in och håll ned knappen på fjärrkontrollen (koden sänds)
- När LED L1 släcks släpp knappen på fjärrkontrollen (du håller fortfarande ned knappen P1)
- När LED L1 tänds igen kan du lagra ytterligare en fjärrkontroll, se punkt 2.
- När du är klar släpper du knappen P1 på mottagaren
5.2. Standardlagring av fjärrkontrollen
- Tryck in och håll ned knappen P1 på mottagaren tills LED L1tänds, och knappen P1 släpper du
- LED L1 lyser i 5 sekunder. Under tiden trycker du in och håller ned knappen på fjärrkontrollen (koden sänds) tills LED L1
- När den slocknat släpper du knappen på fjärrkontrollen och väntar 1 sekund
- Tryck in och håll ned knappen på fjärrkontrollentills LED L1 slocknar, och knappen på fjärrkontrollen släpper du
- Om lagringen lyckades LED L1 blinkar tre gånger
Om du inte vill att fler fjärrkontroller ska lagras i minnet kan du låsa det.
5.3. Fjärrlagring av fjärrkontroll (inom mottagarens räckvidd)
Om du redan har en GAMMAL fjärrkontroll parkopplad med mottagaren (dvs. mottagarens minne innehåller koden som fjärrkontrollen sänder) kan du NY fjärrkontroll lagra inom mottagarens räckvidd (10-20m) på distans. Den GAMLA fjärrkontrollen måste redan vara lagrad och fungera fullt ut.
- På den NYA fjärrkontrollen trycker du in och håller ned den aktuella knappen i minst 5 sekunder och släpper den sedan
- På den GAMLA fjärrkontrollen trycker du på den aktuella knappen 3 gånger i följd (med ungefär en sekunds mellanrum)
- På den NYA fjärrkontrollen trycker du en gång på den aktuella knappen.
- Om parkopplingen inte lyckades kan du försöka trycka på knapparna långsammare. Alternativt kan du i steg 1 hålla ned knappen i 6 sekunder.
5.4. Radera hela minnet
När hela minnet raderas tas även minneslåset i programvaran bort, och timern ställs in på 3 sekunder.
- Tryck in och håll ned knappen P1 på mottagaren. LED L1 tänds och slocknar efter 3 sekunder (du håller fortfarande ned knappen P1)
- När LED L1 börjar blinka (fortsätt hålla ned knappen P1) släpper du den UNDER den tredje blinkningen knappen P1 och väntar i ungefär 3 sekunder
- Så snart LED-lampan L1 tänds igen trycker du på knappen P1 och håller den intryckt tills LED-lampan L1 slocknar
Beroende på typen av minnesmodul, kan processen ta några sekunder. Under tiden blinkar LED-lampan snabbt och blinkar sedan fem gånger långsamt för att visa att raderingen har lyckats. Om det inte sker upprepar du processen.
5.5. Radera en enskild fjärrkontroll från mottagarens minne
- Tryck på och håll in knappen P1 på mottagaren i cirka 3 sekunder, tills LED-lampan L1, Släpp knappen P1
- Tryck på och håll in knappen på fjärrkontrollen, som du vill raderatills LED-lampan L1 slocknar LED-lampan L1, Släpp knappen på fjärrkontrollen
- Vänta 1 sekund
- Tryck en gång till på knappen på fjärrkontrollen och släpp den
- LED-lampan L1 blinkar en gång för att visa att fjärrkontrollen har raderats. Om det inte sker upprepar du processen.
6. Avancerade funktioner
Som standard är reläfunktionen impulsstyrd – när en signal tas emot från fjärrkontrollen identifieras den innehållande koden. När koden har identifierats aktiveras (deaktiveras) reläet i cirka 300 ms.

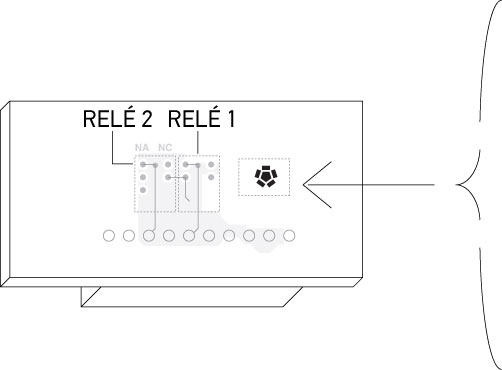

Avancerade funktioner aktiveras genom att löda ihop förbindningarna enligt schemat:
 |
 |
Ingen bygel | alla kanaler Impuls |
 |
Bygel 1 | kanal 1 Steg-för-steg kanal 2, 3 och 4 Impuls |
|
 |
Bygel 2 | kanal 1 och 2 Steg-för-steg kanal 3 och 4 Impuls |
|
 |
Bygel 3 | kanal 1 Timer kanal 2, 3 och 4 Impuls |
|
 |
Bygel 4 | kanal 1+2 Larm kanal 3 och 4 Impuls |
|
 |
Bygel 5 | alla kanaler Steg-för-steg |
6.1 Steg-för-steg
Reläet aktiveras när du trycker på knappen på fjärrkontrollen och förblir aktiverat när du släpper knappen. Tryck på knappen igen för att deaktivera reläet.
6.2 Timer
Reläet aktiveras när du trycker på knappen på fjärrkontrollen och förblir aktiverat under den programmerade tiden:
- Tryck på och håll in knapp 1 på fjärrkontrollen (det räcker med kanal 1)
- Medan du håller fjärrkontrollens knapp intryckt i tre sekunder trycker du också på knappen P1 på mottagaren. Släpp sedan knappen på fjärrkontrollen.
- Håll knappen P1 intryckt under önskad programmeringstid (högst 150 minuter) och släpp sedan knappen P1.
- Den inställda tiden har sparats och förblir sparad tills en ny programmering utförs.
Obs: Under programmeringen av timern reagerar mottagaren inte på andra kommandon. Om du inte vill att reläerna ska aktiveras under programmeringen av timern väljer du kanalbyglarna.
6.3 Larm
Kommer snart.
7. Minneslås
Om du vill förhindra att minnet ändras kan minnesmodulen låsas.
7.1 Aktivera minneslåset med hårdvara
Den här metoden är mycket enkel, men inte särskilt säker eftersom en obehörig person lätt kan ta bort låset.
- Om du är säker på att alla fjärrkontroller du behöver är sparade kopplar du bort mottagaren från strömförsörjningen.
- Bryt förbindning X på minnesmodulen:
- Om du vill lägga till fler koder (spara fjärrkontroller) även efter att minnet låsts, applicerar du en droppe lödtenn mellan de två punkterna på förbindning Y:
7.2 Aktivera minneslåset med programvara
Den här metoden är säkrare eftersom du behöver en fjärrkontroll som är sparad i mottagarens minne för att avaktivera minneslåset:
- Tryck på knappen P1 på mottagaren och släpp den omedelbart.
- Vänta tills LED-lampan L1 blinkar två gånger (efter cirka 5 sekunder). Medan den blinkar andra gången trycker du på och håller in knappen P1. Släpp den när LED-lampan L1 slocknar.
- LED-lampan blinkar sedan två gånger. Om den andra blinkningen varar längre än den första har minneslåset aktiverats. Om blinkningarna är lika långa misslyckades processen och du måste upprepa den.
7.3 Avaktivera minneslåset
För att avaktivera minneslåset behöver du en fjärrkontroll som redan är sparad i mottagarens minne.
- Tryck på knappen P1 på mottagaren och släpp den omedelbart
- Därefter tänds LED-lampan L1 i cirka 5 sekunder. Under dessa fem sekunder trycker du på knappen på fjärrkontrollen och håller den intryckt tills LED-lampan L1 slocknar. Släpp sedan knappen
- Vänta 1 sekund
- Tryck på knappen på fjärrkontrollen och håll den intryckt. LED-lampan blinkar 4 gånger för att visa att fjärrkontrollen är lagrad i minnet och därmed kan låsa upp minnet.
- Tryck på knappen P1 under den fjärde blinkningen och släpp den först när L1 slocknar
- LED-lampan blinkar sedan två gånger. Om båda blinkningarna är lika långa har raderingen lyckats. Om den andra blinkningen varar längre än den första upprepar du processen.
7.4 Låsa minnet med lösenord
Denna metod kan endast utföras med de professionella programmerarna BUPC och OBox.
8. Tekniska egenskaper hos mottagaren NICE FloxR FLOX2R
| Kodning | FloR O-View (grundfunktioner) |
|---|---|
| Strömförsörjning | 12-24V (gränsvärde 10-28V) |
| Strömförbrukning (min.) | 16 mA vid 24V |
| Strömförbrukning (max.) | 80 mA vid 24V |
| Frekvens | 433,92 MHz |
| Känslighet | 0,5 µV |
| Antal reläer | 2 reläer |
| Kontakt för normalt öppet relä | max. 0,5A och 50V SELV |
| Driftstemperatur | -20 till +55 °C |
| Skyddsklass | IP 30 |
| Mått | 86×22×58 mm (b×d×h) |
| Vikt | 55 g |
