NICE SMX2R – universell tvåkanalig extern mottagare med rullande kod
Utförsäljning| Produkttillgänglighet: | Försäljningen har avslutats | Tyvärr går produkten inte längre att leverera. Det betyder inte att den aldrig kommer att finnas igen, men för närvarande planeras ingen ytterligare försäljning av den. |
|---|
Produktbeskrivning NICE SMX2R – universell tvåkanalig extern mottagare med rullande kod
Ett tillgängligt alternativ!
Den externa mottagaren NICE SMX2R säljs ut. Kommer att ersättas av modellen NICE OX2.
Tvåkanalig (vad betyder det?) mottagare kompatibel med NICE-fjärrkontroller med rullande kod av typen FloR (en 52-bitars kod möjliggör 4,5 biljoner kombinationer, så det är i praktiken omöjligt att missbruka den). Den känner även igen kodningen O-View fjärrkontroller Era One och Era Inti samt kodningen Smilo. Med hjälp av den här mottagaren kan du styra en automatiserad enhet av ett annat märke med en fjärrkontroll från NICE.
Du kan lagra upp till 256 fjärrkontroller i mottagarens minne.

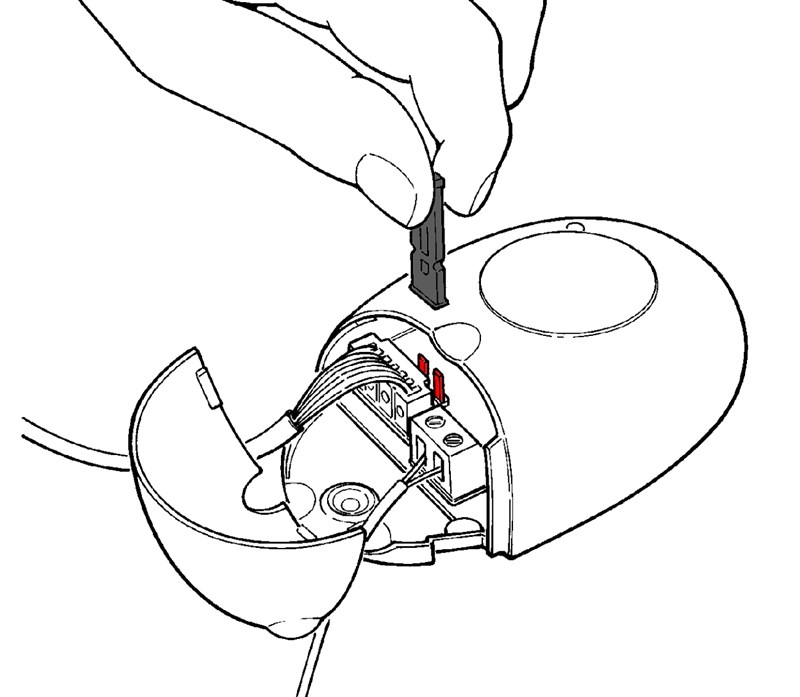

Val av strömförsörjning för mottagaren NICE SMX2R
Enheten levereras med förberedd kabeldragning som du bara behöver ansluta till en strömkälla (12 V eller 24 V likström eller växelström). Valet av strömförsörjning görs med hjälp av en bygel enligt följande tabell:
 |
Bygel | Strömförsörjning | Spänningsintervall |
|---|---|---|---|
| nej isatt | 24V AC/DC | 18–28V | |
| isatt | 12V AC/DC | 10–18V |

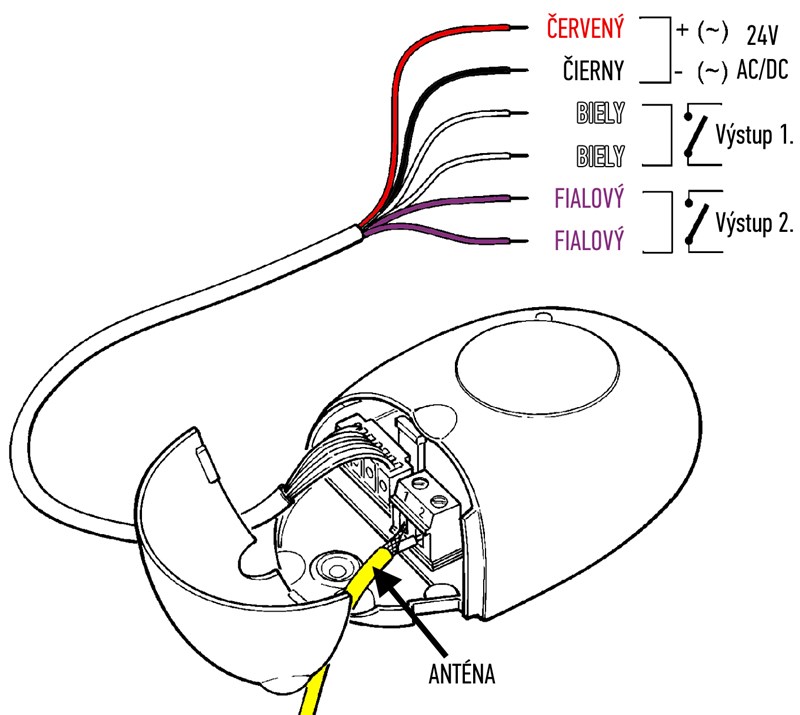

Elektrisk anslutning
Mottagaren har kablar för strömförsörjning, utgångar till två reläer och en antenningång:
| Kabelfärg | Ingång/utgång | Beskrivning |
|---|---|---|
| Röd/svart | Strömförsörjning | Röd är plus, svart är minus. Vid användning av växelström spelar det ingen roll. |
| Vit/vit | Utgång relä 1. det vill säga styrning med knapp 1. |
För normalt öppna (NO) kontakter. Om du vill använda normalt slutna (NC) kontakter gör du så här. |
| Lila/lila | Utgång relä 2. det vill säga styrning med knapp 2. |
För normalt öppna (NO) kontakter. Om du vill använda normalt slutna (NC) kontakter gör du så här. |
| Gul | Antenn | Antennen är valfri. Du kan använda mottagaren med enbart den medföljande kabeln; räckvidden blir då cirka 40-50m. |
Bildgalleri för mottagaren NICE SMX2R

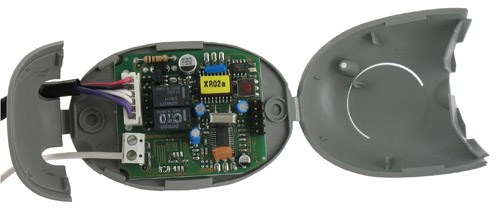

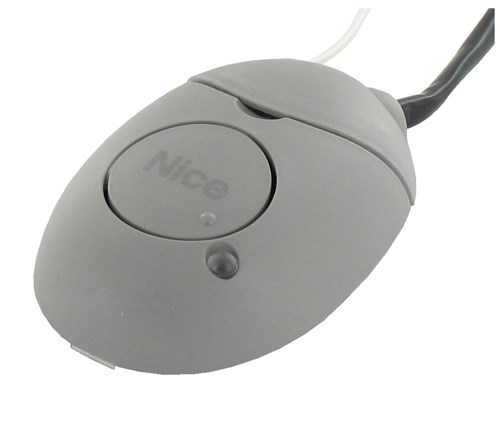

| Utsida | Insida |
|---|---|
 |
 |

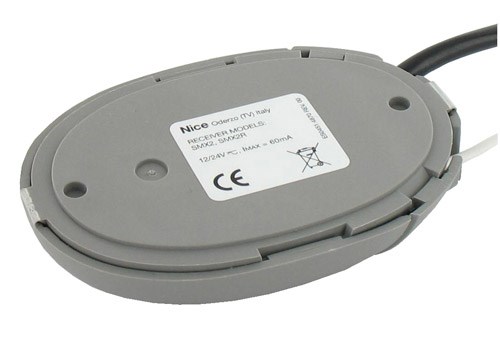

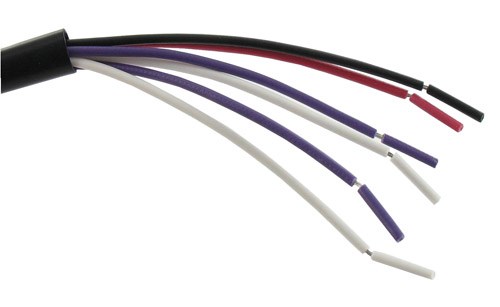

| Undersida | Detalj av kabeldragningen |
 |
 |
Användning med normalt slutna (NC) kontakter
Mottagaren är som standard avsedd för normalt öppna (NO) kontakter. Det innebär att när en signal skickas från fjärrkontrollen sluter mottagaren kretsen i cirka 300 ms och därmed skickar en styrsignal till den anslutna enheten. Om du vill ha motsatt funktion, det vill säga att en sluten krets öppnas i cirka 300 ms när en signal skickas, gör du så här:

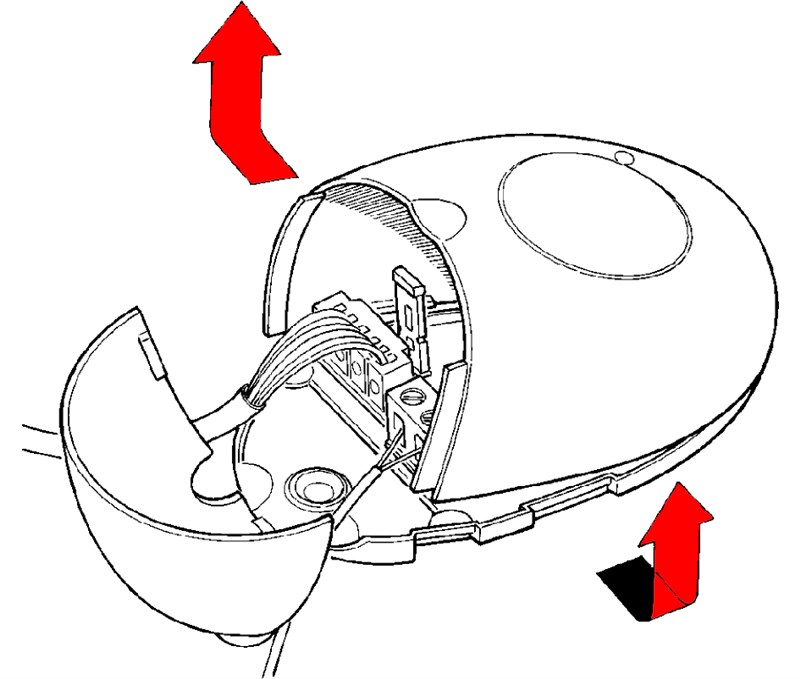

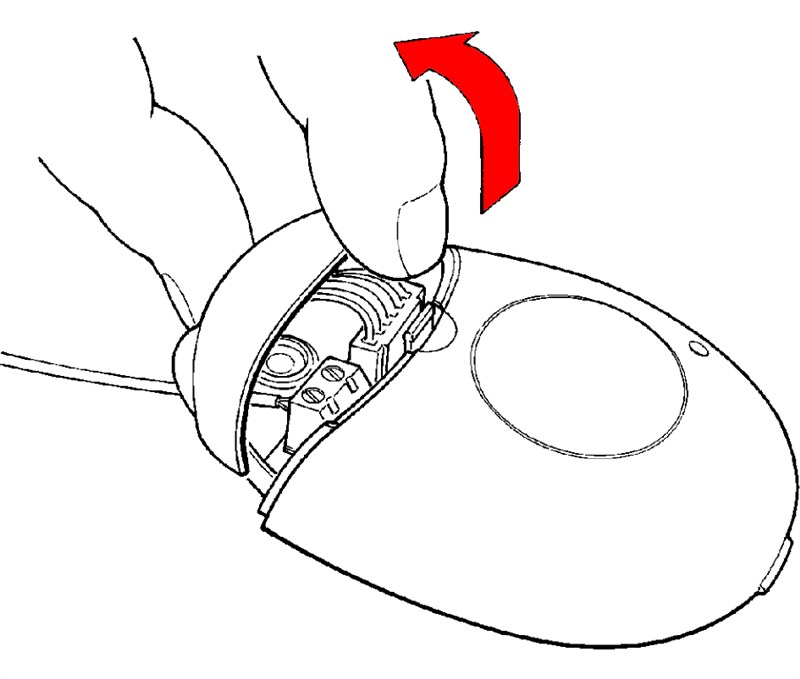

| 1. Öppna mottagarens övre kåpa | 2. Öppna mottagarens nedre kåpa |
|---|---|
 |
 |
| 3. Ta ut kretskortet och vänd det så att baksidan är uppåt | |
 |
|
|

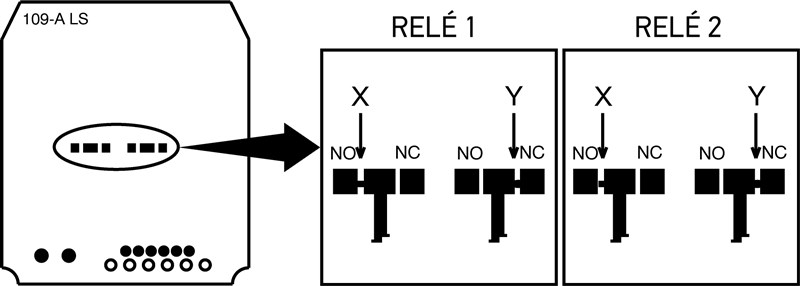

Samma förfarande gäller för båda reläerna:
Åtgärden kan återställas och kan vid behov utföras på endast ett av reläerna. |
|
Parkoppling av fjärrkontroller med mottagaren NICE SMX2R
 |

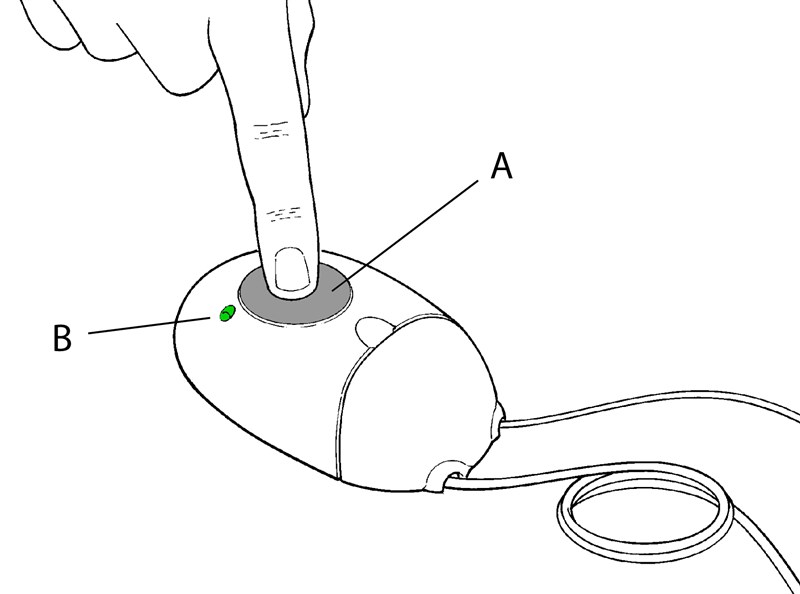

Om du bara snabbt behöver parkoppla fjärrkontrollen med mottagaren och inte behöver några ytterligare funktioner, trycker du på och håller inne knappen A på mottagaren tills lysdioden tänds B. Därefter har du 10 sekunder på dig att trycka på och hålla inne valfri knapp på fjärrkontrollen tills lysdioden blinkar tre gånger. |
Om du behöver mer avancerade funktioner, till exempel vill använda fjärrkontrollen till flera enheter eller tilldela en knapp ett särskilt kommando, se den omfattande artikeln om parkoppling av fjärrkontroller med NICE-drivsystem.
Koppla mottagarkanal till en knapp på fjärrkontrollen
På NICE FloR FLO2R-S-fjärrkontrollerna kan du ställa in direkt på fjärrkontrollen vilken kanal knappen ska sända på. Som standard är den första knappen inställd på kanal 1 och den andra knappen på kanal 2. Gör så här för varje knapp:
 |
|
 |
 |
| Bryt den markerade förbindelsen och anslut den med en droppe tenn till kanal 2, 3 eller 4. | Bryt den markerade förbindelsen och anslut den med en droppe tenn till kanal 1, 3 eller 4. |
Tekniska egenskaper för mottagaren NICE SMX2R
| Kodning |
|
|---|---|
| Strömförsörjning |
|
| Strömförbrukning (min.) | 10 mA vid 24 V |
| Strömförbrukning (max.) | 60 mA vid 24 V |
| Frekvens | 433,92 MHz |
| Känslighet | 0,5 µV |
| Antal reläer | 2 reläer |
| Avkänningshastighet | 200 ms |
| Inkopplingstid | 300 ms |
| Kontakt för normalt öppet relä | max. 0,2 A och 50 V |
| Driftstemperatur | −10 till +55 °C |
| Skyddsklass | IP 30D |
| Mått | 86×22×57 mm (b×d×h) |
| Vikt | 55 g |
