KEY RXM23 (900RXM23) – universell tvåkanalig extern mottagare med både rullande och fast kod
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
695,96 kr inkl. moms
| Vikt |
|---|
| 0,15 kg |
Produktbeskrivning KEY RXM23 (900RXM23) – universell tvåkanalig extern mottagare med både rullande och fast kod
Tvåkanalig (dvs. med två knappar) kompatibel mottagare för KEY-fjärrkontroller med rullande (ROLLING), och fast (FIX) kod. Med hjälp av den här mottagaren kan du använda en KEY-fjärrkontroll för att styra en automatiserad enhet av ett annat märke, till exempel drivsystem från NICE i vårt sortiment. Detta är särskilt användbart om du redan har ett drivsystem från KEY med fjärrkontroller och vill montera ett drivsystem av ett annat märke och styra det med KEY-fjärrkontroller. Ett annat alternativ är att köpa en extern mottagare från NICE, till exempel NICE SMX2R, eller NICE FLOX2R, om du i första hand vill använda NICE-fjärrkontroller.
Du kan lagra upp till 200 fjärrkontroller i mottagarens minne.

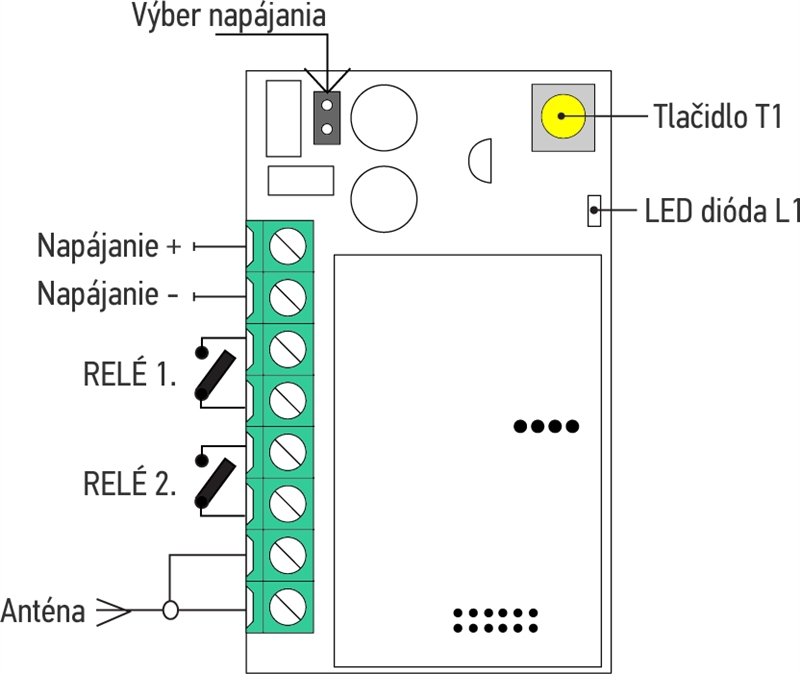

Kopplingsschema för mottagaren KEY RXM23 (900RXM23) och elektrisk anslutning
Mottagaren KEY RXM23 har en kopplingsplint för strömförsörjningen, utgångar för två funktionsreläer och en antenningång. Den har även en knapp T1, en LED-indikator L1 och en bygel för val av strömförsörjning.

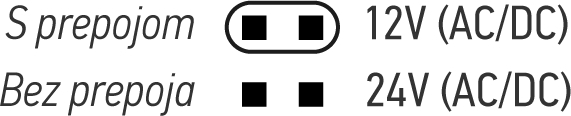

Enheten levereras med en kopplingsplint där du ansluter strömförsörjningen (12 V eller 24 V lik- eller växelström). Strömförsörjningen väljs med bygeln enligt följande bild:
Parkoppling av fjärrkontroller med mottagaren KEY RXM23
Den första fjärrkontrollen som registreras avgör vilken kodning mottagaren kommer att känna igen. Den kan alltså INTE användas universellt med fjärrkontroller med både fast och rullande kod, utan med fjärrkontroller med fast ELLER rullande kod. När strömförsörjningen ansluts blinkar mottagaren:
| 1 lång blinkning | Minnet är tomt, dvs. du kan lagra en fjärrkontroll med antingen fast eller rullande kod. Denna fjärrkontroll avgör vilken kodning mottagaren sedan känner igen (fram till hela minnet raderas). |
|---|---|
| 2 snabba blinkningar | Du kan lagra fjärrkontroller med fast kod endast. |
| 3 snabba blinkningar | Du kan lagra fjärrkontroller med rullande kod endast. Till exempel KEY Sub SUB-44R. |
Registrera en fjärrkontroll i mottagarens minne med knappen på mottagaren
Observera: När mottagaren går in i inlärningsläge kan valfria fjärrkontroller (sändare) inom räckvidden registreras. För att förhindra att en obehörig fjärrkontroll registreras i minnet ska du tillfälligt koppla bort antennen för att minska mottagarens räckvidd.
Registreringen i minnet går till så här:
- Tryck på knappen T1 på mottagaren en gång för att lagra RELÄ 1 eller två gånger för att lagra RELÄ 2.
- LED-indikatorn L1 på mottagaren svarar med en blinkning (för RELÄ 1) eller två blinkningar (för RELÄ 2).
- Inom sju sekunder trycker du på knappen på fjärrkontrollen och håller den intryckt i minst två sekunder.
- Om registreringen lyckas blinkar LED-indikatorn L1 länge.
- Om du vill registrera ytterligare en fjärrkontroll fortsätter du med steg 3. Annars väntar du i sju sekunder tills tidsgränsen löper ut.
Registrera en fjärrkontroll i mottagarens minne med en redan parkopplad fjärrkontroll
NY fjärrkontroll kan registreras i mottagarens minne utan att du behöver hantera mottagaren (men den måste vara inom antennens räckvidd). Du behöver dock en fjärrkontroll som redan har registrerats i mottagarens minne (dvs. GAMMAL fjärrkontroll). Gör så här. Upprepa proceduren för varje knapp separat:
- Tryck på knappen på DEN NYA fjärrkontrollen i minst 5 sekunder
- Tryck på knappen på DEN GAMLA fjärrkontrollen i minst 3 sekunder (om steg 1 lyckades ska mottagaren inte reagera genom att porten rör sig. Annars börjar du om och håller knappen intryckt längre i steg 1)
- Tryck på knappen på DEN NYA fjärrkontrollen i minst 3 sekunder
- Tryck på knappen på DEN GAMLA fjärrkontrollen i minst 3 sekunder
- Vänta 7 sekunder och testa DEN NYA fjärrkontrollen (eller den aktuella knappen)
Radera en fjärrkontroll ur mottagarens minne
Så här raderar du en fjärrkontroll ur minnet:
- Tryck på knappen på mottagaren och håll den intryckt i minst 3 sekunder, eller tills LED-indikatorn L1 tänds. Släpp sedan knappen.
- Inom sju sekunder efter att LED-indikatorn tänts trycker du på knappen på fjärrkontrollensom du vill radera och håller den intryckt tills LED-indikatorn L1 slocknar. Släpp sedan knappen.
- Efter ungefär en sekund börjar LED-indikatorn på mottagaren blinka med en halv sekunds intervall.
- Tryck på knappen T1 på mottagaren.
- Om raderingen lyckas blinkar LED-indikatorn L1 länge.
- Vänta 7 sekunder
Radera hela mottagarens minne
Så här raderar du HELA minnet:
- Tryck på knappen T1 på mottagaren och håll den intryckt tills LED-indikatorn L1 tänds (efter cirka 3 sekunder). Fortsätt hålla knappen intryckt tills LED-indikatorn L1 slocknar (efter cirka 3 sekunder) och släpp den sedan.
- Efter ungefär en sekund börjar LED-indikatorn blinka av sig själv med en sekunds intervall.
- Tryck på knappen T1 på mottagaren exakt vid den tredje blinkningen.
- Om raderingen lyckas blinkar LED-indikatorn L1 länge.
Tekniska data för mottagaren KEY RXM23
| Kodning | - FIX - ROLLING |
|---|---|
| Kompatibla fjärrkontroller | - SUB - ORION |
| Strömförsörjning | - 12V AC/DC - 24V AC/DC |
| Strömförbrukning (min.) | 18 mA |
| Strömförbrukning (max.) | 44 mA |
| Effektförbrukning | 1W |
| Frekvens | 433,92 MHz |
| Antenn | 50Ω |
| Känslighet | -108 dB |
| Antal reläer | 2 reläer |
| Kontakt för normalt öppet relä | max. 1A och 24Vdc |
| Drifttemperatur | -20 till +55 °C |
| Skyddsklass | IP30 |
| Mått | 82×25×42 mm (b×d×h) |
| Vikt | 55 g |
