NICE Toona TO5015 – separat drivenhet för slaggrindar med en grindbladslängd på 5 m och vikt upp till 500 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 250,80 kr inkl. moms
| Vikt |
|---|
| 7,00 kg |
Produktbeskrivning NICE Toona TO5015 – separat drivenhet för slaggrindar med en grindbladslängd på 5 m och vikt upp till 500 kg
NICE Toona TO5015 är en fristående elektromekanisk motor för en grindflygel. Motorn drivs med spänning från 230 V AC en lämplig styrenhet. Motorns spänningsuppgift anger inte styrenhetens nätspänning.
Bedöm grindflygelns vikt och längd tillsammans; de två yttervärdena som anges för modellen gäller inte automatiskt samtidigt.
En fristående motor behöver en lämplig styrenhet på 230 V; välj kretskort och tillbehör utifrån den faktiska konfigurationen.
| Snabbnavigering | |
|---|---|
| Tillbehör | Gränsvärden |
| Livslängd | Montering |
| Inkoppling | Frikoppling |
| Specifikationer | Underhåll |
| Tillbehör – plintar och polaritet | Manual PDF |
- Irreversibel
- 230 V
- Långsam
- Med mekaniskt stopp och mikrobrytare; kontrollera ändlägena för motorns faktiska utförande
Användningsområde
För TO5015 anges yttervärdena 500 kg och 5 m för en grindflygel; de gäller inte automatiskt samtidigt. I tillverkarens använda manual anges ingen separat kurva över tillåtna kombinationer för TO5015. Kontrollera därför med tillverkaren eller leverantören att drivningen passar grindflygelns vikt och längd innan du väljer den.
Livslängd utifrån belastning
Summera indexen från alla relevanta rader och läs av resultatet i NICE:s originaldiagram. Detta är en uppskattning, inte en garanti för ett visst antal cykler.
Exempel: en grindflygel som väger 350 kg och är 3,5 m lång har indexet 10 % + 10 % = 20 %. Om även någon annan faktor i tabellen påverkar, lägger du till den innan du läser av diagrammet.
| Egenskaper hos hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
Vikt upp till 300 kg | 0 % |
|
Över 300 till 400 kg | 10 % | |
Över 400 till 500 kg | 20 % | |
Längd 2–3 m | 0 % | |
Längd över 3 till 4 m | 10 % | |
Längd över 4 till 5 m | 20 % | |
Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 % | 20 % | |
Heltäckande fyllning av grindflygeln | 15 % | |
Vindutsatt område | 15 % |
| NICE-diagram |
|---|
Val av styrenhet
NICE MC800/MCA5R30 är den aktuella styrenheten och ersätter de äldre A60, A400, A6 och A6F. MC200 säljs fortfarande för en motor. Om en äldre styrenhet redan är installerad ska du använda manualen för det faktiska kretskortet.
Finns i sortimentet nu
- NICE MC800 – för en eller två 230 V-motorer.
- NICE MC200 – för en 230 V-motor.
Äldre kompatibla styrenheter – tillverkas inte längre
I. Montering av bakre fästkonsol
Stolpe och konsolfäste: För vanlig montering rekommenderar vi en stabil stolpe med tvärsnitt på 120 × 120 mm. Tvärsnitt på 100 × 100 mm är ett riktvärde för minsta mått, förutsatt att stolpens och fundamentets hållfasthet samt gångjärnets placering är lämpliga.
Vid annat tvärsnitt eller annan förskjutning av gångjärnet ska du anpassa den bakre konsolen eller använda den förlängda konsolen PLA6. Måtten A och B måste stämma med det uppmätta C och öppningsvinkeln; deras innebörd visas i monteringsdiagrammet. Vid öppning utåt behövs en förlängd bakre konsol; bestäm dess längd utifrån monteringsgeometrin och kontrollera att grindflygeln kan röra sig fritt.
Ritning av öppning inåt
Ritning av öppning utåt
Beräkna den bakre konsolens placering med hjälp av diagrammet, där du läser av måtten A och B samt maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att drivningen ska kunna röra sig jämnt och linjärt.
NICE:s originalmonteringsdiagram för TO5015
Exempel på avläsning av värden ur diagrammet
Beräkningsgång:
- Mät avståndet C z Ritningen
- Hitta det uppmätta C-värdet i monteringsdiagrammet och dra en horisontell linje från det. Läs av motsvarande mått B på den intilliggande skalan.
- Skärningspunkten med linjen r.i.l. (rekommenderad monteringslinje i NICE-diagrammet) anger den maximala öppningsvinkeln; läs av mått A lodrätt från den.
- Använd inte mått B under den streckade linjen t; NICE rekommenderar inte detta område i diagrammet.
- Om öppningsvinkeln inte är lämplig justerar du A och vid behov även B så att de är ungefär lika stora. Kontrollera sedan grindbladets hela rörelse igen.
Innan du fäster konsolen på stolpen eller väggen måste den kapas till önskad längd som motsvarar måtten A och B och svetsas fast på monteringsplattan.
1. Kapa konsolen till önskad längd
2. Svetsa fast den kapade konsolen på monteringsplattan
Den medföljande bakre konsolen är 150 mm. Kontrollera före kapning och svetsning att konsolen passar din stolpe och gör det möjligt att följa måtten A och B i diagrammet. Om en längre konsol behövs, följ rekommendationen ovan.
Kontrollera innan du fäster den bakre konsolen att den främre konsolen hamnar på grindbladets fasta del, eftersom det finns en höjdskillnad mellan den främre och den bakre konsolen, som bilden visar.
Enligt NICE-ritningen är höjdskillnaden mellan konsolerna F = 34 mm. Kontrollera även måttet på den levererade konsolmodellen före svetsning.
Om allt stämmer fäster du den bakre konsolen på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av den främre fästkonsolen
Den främre konsolen ska monteras på grindbladet på ett avstånd som bestäms i förhållande till värdena D och E, som du läser av i tabellen (värdet D är fast och är 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Förpackningen innehåller en konsol för fastsvetsning. Om du vill ha en konsol för skruvmontering rekommenderar vi att du beställer den alternativa konsolen för skruvmontering NICE PLA8.
- Beräkna värdet i tabellen för E
- Beräkna höjden utifrån bilden konsolernas höjder (visa bilden)
- Fäst konsolen på grindbladet (om du svetsar fast konsolen rekommenderar vi att du först bara häftar fast den)
III. Montering av grindmotorn på den bakre konsolen
- Fäst motorn på konsolen enligt bilden med den medföljande sprinten till den bakre konsolen, brickan och muttern.
- Dra åt muttern helt och lossa den sedan 1/10 varv så att grindmotorn kan vrida sig
IV. Montering av grindmotorn på den främre konsolen
- Fäst motorn på konsolen enligt bilden med den medföljande sprinten och brickan.
- Dra åt sprinten helt
V. Ändlägen och mikrobrytare
230 V-motorn har ett mekaniskt ändstopp med en mikrobrytare som bryter strömmen till motorn när den kommer i kontakt med sprinten. Installatören måste, med strömmen frånkopplad, kontrollera den faktiska typen av ändstopp på den levererade motorn, ställa in ändlägena och före drift testa rörelsen och säkerhetsanordningarna enligt instruktionerna för den använda styrenheten.

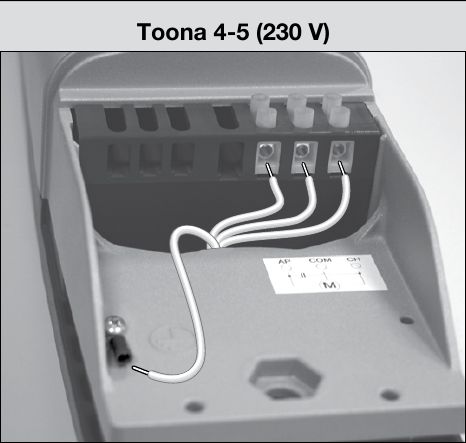

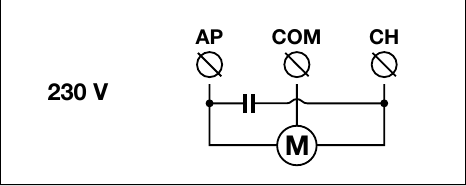

Motorkablar och anslutning
Koppla från strömmen före anslutning. Spänningen 230 V AC avser motorn. Styrenhetens matning och tillbehörens utgångar ska bedömas separat. På motorn är anslutningsplintarna märkta AP / COM / CH och skyddsjord. Utför inkoppling, kontrollera rörelseriktningen och testa mikrobrytarna enligt NICE-originalbilden och instruktionerna för den använda styrenheten. Vid öppning utåt ska riktningsledarna byta plats enligt NICE; skyddsledaren ska sitta kvar på sin plats.
Kontrollera efter inkoppling rörelseriktning, stopplägen och säkerhetsfunktioner enligt manualen för den aktuella styrenheten. Elanslutning och tester ska utföras av en fackkunnig person.
Inkoppling av tillbehör till MC800 med MCA5R30-kort
Följande inkoppling gäller för MC800/MCA5R30 i satser med denna styrenhet. Tillbehörsplintarna hör till styrenheten, inte till själva motorn. Använd kopplingsschemat för den aktuella styrenheten om du har en annan modell. Koppla bort nätspänningen före arbetet.
| Tillbehör | Plintar, strömförsörjning och polaritet |
|---|---|
Hjälpströmförsörjning | På MCA5R30 är plint 3 = 0 V (−) och plint 4 = +24 V DC och ingångarnas gemensamma punkt. Den gemensamma strömgränsen för strömförsörjda tillbehör är 200 mA; kontrollera varje produkts strömförbrukning och tillåtna spänning. |
Reläfotoceller EPM | När Standby är avstängt och fototest inte används strömförsörjs sändaren TX och mottagaren RX från plint 4 (+24 V DC) och plint 3 (−). Den potentialfria kontakten C–NC på mottagaren ansluts mellan 4 (gemensam) och motsvarande ingång 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-ingångarna måste vara inställda på reläfotocellsläge; i ändlägesbrytarläge har de en annan funktion. |
EPM med Standby på | Enligt MCA5R30-schemat strömförsörjs både TX och RX mellan plint 4 (+24 V DC) och plint 5 (OutSTB, styrd returledning). På EPM-fotoceller är 1 = +, 2 = returledning. OutSTB är 24 V, högst 4 W och stängs av i Standby; använd inte plint 5 som permanent minus. RX-kontakten C–NC ansluts mellan 4 och motsvarande PHOTO-ingång. |
EPM med fototest | Anslut enligt fototestschemat TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Mottagaren strömförsörjs permanent: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC sitter kvar mellan 4 och motsvarande PHOTO-ingång. Överbelasta inte OutSTB och använd den inte samtidigt för någon annan belastning; utför inlärning och testa säkerhetsfunktionen efter inkoppling. |
BlueBUS-fotoceller | Kompatibla EPMB ansluts med två ledare till plintarna 6 och 7 på BlueBUS. + och − har ingen betydelse för polariteten. Ställ in adressen och starta enhetsinlärningen efter att en komponent har lagts till eller tagits bort. |
STOPP- och manöverkontakter | Den potentialfria ingången 12/STOP accepterar NO, NC eller 8,2 kΩ beroende på ansluten komponent; tillståndet lärs in. 13/SbS, 14/OPEN och 15/CLOSE använder en NO-kontakt mot plint 4 (gemensam). Sådana kontakter har ingen +/−-polaritet; anslut inte extern spänning till ingångarna. Detta gäller även reläet till en nyckelbrytare eller extern mottagare. |
Varningslampa ELAC | NICE ELAC ansluts till utgången FLASH avsedd för en separat blinkande lampa: styrd 120/250 V AC, högst 21 W. Detta är en nätutgång; den har ingen +/−-polaritet. Den får inte förväxlas med 24 V-plintarna för tillbehör. |
Elslutbleck | Plintarna 1–2 / EL: 12 V AC, högst 15 VA. Växelströmsutgången har ingen +/−-polaritet; kontrollera låsets specifikationer. |
Radiomottagare | OXIBD monteras i kontakten SM; använd inte strömförsörjningsplintarna 3/4 eller BlueBUS för den. Antennen ansluts enligt mottagarens anvisningar, inte enligt motorns plintar. |
Om AUX-ingångarna 8–11 används för ändlägesbrytare har de en annan funktion än PHOTO-ingångarna. Upprepa relevant inlärning och testa grindens stopp och reaktion när fotoceller eller inkoppling ändras. En detaljerad beskrivning finns i manualen till MC800-styrenheten.
Reläfotoceller i Standby-läge
Reläfotoceller med fototest
Tillbehör efter styrenhet
Välj tillbehör efter styrenheten i den aktuella satsen. Kontrollera spänning, ingångar, mottagare och anslutningstyp före beställning:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet |
Drivsystemets styrelektronik. |
|
| Varningsljus | Signalerar att porten är i rörelse. ELAC-modellen har en inbyggd antenn; vid korrekt anslutning kan den förbättra mottagningen för fjärrkontrollen. |
Välj ett annat varningsljus enligt spänningen och belastningsförmågan hos den faktiska styrenhetens utgång. |
| Fotoceller |
Fotoceller hjälper till att upptäcka hinder; portens reaktion beror på anslutningen och inställningen av styrenheten. Till MC800 ansluts kontakt- och BlueBUS-fotoceller till olika ingångar. Bestäm antal par och hur de ska användas utifrån det faktiska kretskortet. |
|
| Fjärrkontroll | För fjärrstyrning av porten. Välj typ och kodning av fjärrkontroll enligt mottagaren som är monterad i den aktuella styrenheten. |
|
| Mottagare |
För fjärrstyrning av porten. Kontrollera kontaktdon och stöd för kodning på det aktuella kretskortet före val. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats | Öppna porten med en kod utan fjärrkontroll. För BlueBUS-modeller, kontrollera att den aktuella styrenheten stöder dem som styrdon. | |
| Nyckelbrytare | Styrning med nyckel via en lämplig styringång på styrenheten; välj monteringsplats utifrån kabeldragningen. | |
| Kortläsare | Åtkomst med kort eller nyckelbricka. ETPB kräver en styrenhet med BlueBUS som stöder kommandonheter. |
|
| Elslutbleck | Elslutblecket håller grindbladet låst i stängt läge. Välj lås efter grind, spänning och utgång på styrenheten som används. |
|
Manuell frikoppling av drivenheten
Frikoppla eller lås drivenheten endast när grindbladet står stilla. Om grinden har ett elslutbleck ska du låsa upp det först. Koppla bort strömmen vid fel.
- Skjut undan skyddslocket, sätt i den medföljande nyckeln och vrid den medurs.
- Lyft frikopplingsspaken och flytta grindbladet för hand.
- Fäll ner spaken för att låsa igen, vrid nyckeln moturs, ta ut den och stäng skyddslocket.
Kontrollera innan du startar igen att drivenheten är låst och att ingen befinner sig i grindens rörelseområde.
Kontroll och underhåll
Låt en fackman kontrollera drivenheten minst var sjätte månad; vid intensiv användning kan det behövas oftare. Med strömmen frånkopplad kontrollerar teknikern infästningar, korrosion, slitage och smörjning av spindeln och styrmuttern, och testar sedan rörelsen och säkerhetsfunktionerna. Om grinden beter sig ovanligt ska du inte försöka reparera den själv; kontakta installatören.
Tekniska egenskaper
| Parameter | Värde |
|---|---|
Modell | TO5015 |
Drivenhetens motor | 230 V AC |
Maximal / nominell strömförbrukning | 1,5 A / 1 A |
Maximal / nominell effektförbrukning | 340 W / 180 W |
Motorkondensator | 7 µF |
Slaglängd | 540 mm |
Hastighet utan belastning | 0,013 m/s |
Hastighet under belastning | 0,010 m/s |
Maximal / nominell kraft | 1 800 N / 600 N |
Cykler per timme vid nominell kraft | 54 |
Skyddsklass | IP44 |
Drifttemperatur | −20 till +50 °C |
Termiskt skydd | 140 °C |
Isoleringsklass | F |
Uppskattad livslängd enligt NICE | 80 000 till 250 000 arbetscykler |
Yttermått (längd × bredd × höjd) | 965 × 115 × 105 mm |
Motorns vikt | 7 kg |
Monteringsanvisning för NICE Toona. Programmering, inlärning av ändlägen och tillbehör beskrivs i manualen för den aktuella styrenheten.
