NICE Toona TO4005 – separat motor 230 V för grindblad upp till 3 m
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
4 134,42 kr inkl. moms
| Vikt |
|---|
| 10 kg |
Produktbeskrivning NICE Toona TO4005 – separat motor 230 V för grindblad upp till 3 m
NICE Toona 4 TO4005 är en separat 230 V AC-motor för en grindsektion. Enligt NICE:s diagram klarar den vid en längd på 3 m högst cirka 300 kg; vikten 500 kg gäller vid en längd på upp till cirka 1,8 m. Drivningen är icke-reversibel, har en kondensator på 7 µF och en mikrobrytare för öppet ändläge. Styrenhet och tillbehör ingår först i den valda satsen.
Välj 230 V AC-motorn tillsammans med en kompatibel styrenhet.
| Snabblänkar på den här sidan | ||
|---|---|---|
| Val och begränsningar | Livslängd | Satser |
| Förpackningens innehåll | Tillbehör | Manual |
| Montering | Kabeldragning | Anslutning av tillbehör |
| Specifikationer | Underhåll | Frikoppling |
Kompatibla tillbehör till NICE Toona 4 TO4005
Använd de angivna tillbehören utifrån den faktiska styrenhetens anslutningsplintar och utgångar. Aktuella TO4005-satser innehåller MC800; äldre konfigurationer kan ha ett annat kretskort. Kontrollera den specifika anslutningen före montering.
Vi rekommenderar även att du köper kompatibla tillbehör till drivningen:
| Vad | Varför | Typ |
|---|---|---|
Styrenhet |
Drivningens styrelektronik. |
|
| Signalerar att grinden är i rörelse. Endast den modell där antenn uttryckligen anges har en sådan; valet av lampa beror på utgången på den styrenhet som används. |
| |
Övervakar området mellan sändaren och mottagaren. När strålen bryts skickar de en signal till styrenheten; reaktionen beror på anslutning och inställning. Testa hela grindens säkerhetsfunktion efter monteringen. På MC800 ansluts BlueBUS och kontaktfotoceller till olika ingångar. | ||
Kontaktfotoceller | Anslut reläfotoceller med lämplig kontakt till motsvarande ingång på den faktiska styrenheten. | |
| Välj utifrån mottagaren i den aktuella satsen och önskad kodning. | ||
| Mottagare och sändare måste använda samma kodning; utrustningen i de erbjudna satserna visas i satsöversikten. |
|
|
|
För bättre räckvidd för fjärrkontrollen. |
||
|
Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna manuellt. |
||
|
För att styra grinden med nyckel via en brytare som ansluts med kabel till styrenheten på valfri plats. |
||
|
Styr driften genom att hålla ett kort eller en nyckelbricka mot kortläsaren. |
|
|
| Låset håller grindbladet i stängt läge. Centralenheten måste frigöra det innan öppning; kontrollera lämplighet och spänning för grinden och den specifika enheten. |
|
Val av TO4005-drift
Gränser för grindbladets längd och vikt
NICE-grafen för Toona 4 tillåter ungefär 500 kg vid en grindbladslängd på upp till 1,8 m och 300 kg vid 3 m. Mellan dessa punkter minskar den tillåtna vikten i takt med längden. Ta även hänsyn till att grindbladet går lätt, har tät fyllning och utsätts för vind.
Beräknad livslängd
Livslängden är en uppskattning baserad på belastningsindexet, inte en garanti för ett visst antal cykler. Summera de relevanta värdena i tabellen och läs sedan av resultatet i NICE originalgraf.
| Egenskaper hos hela automationssystemet | Index | Livslängdsgraf |
|---|---|---|
| Påverkan för Toona 4 Index |  Klicka för att förstora NICE originalgraf. | |
Grindbladets vikt upp till 200 kg | 0 % | |
Vikt över 200 till 300 kg | 10 % | |
Vikt över 300 till 400 kg | 20 % | |
Vikt över 400 till 500 kg | 30 % | |
Grindbladets längd från 2 till 3 m | 20 % | |
Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 % | 20 % | |
Tät fyllning av grindbladet | 15 % | |
Vindutsatt område | 15 % | |
| Livslängdsgraf |
|---|
Använd vikten på ett grindblad. Till exempel blir indexet vid 250 kg, 2,5 m och utan andra faktorer 10 % + 20 % = 30 %; det uppskattade antalet cykler läses av i grafen.
Separat motor och kompletta satser
På den här sidan beställer du en TO4005-drift. NICE originalmanual visar monteringsfästen, fästelement och nycklar enligt den specifika förpackningen. Kontrollera före montering att leveransen är komplett enligt tillverkarens bild 1. Enbart drivenheten, utan centralenhet och nödvändiga säkerhetskomponenter, utgör inte ett komplett automationssystem.
Kompatibla styrenheter
- Aktuell centralenhet i satserna: NICE MC800 (kort MCA5R30), ersätter äldre modeller som anges nedan.
- För en motor: NICE MC200 säljs fortfarande.
- Äldre kompatibla modeller som inte längre tillverkas: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Vid en befintlig installation ska du använda manualen för det faktiska styrkortet.
Satser med TO4005-motor
| Grundsats – 1 grindblad | Grundsats – 2 grindblad |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Innehåll och pris » | 2 × TO4005, 1 × MC800, 1 × NICE-fjärrkontroll, 1 × OXIBD. Innehåll och pris » |
| Sats med fotoceller – 1 grindblad | Sats med fotoceller – 2 grindblad |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM. Innehåll och pris » | 2 × TO4005, 1 × MC800, 1 × NICE-fjärrkontroll, 1 × OXIBD, 1 par EPM. Innehåll och pris » |
| Sats med tillbehör – 1 grindblad | Sats med tillbehör – 2 grindblad |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM, 1 × ELAC. Innehåll och pris » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM, 1 × ELAC. Innehåll och pris » |
Montering av TO4005-drift
Kontrollera före fastsättning att stolpen, dess fundament och förankring klarar belastningen från grindbladet, drivenheten och vinden. Profilens mått avgör inte ensamt om den är lämplig: även material, godstjocklek, höjd, gångjärnets placering och fundamentets skick spelar roll.
Om gångjärnets placering och stolpens form inte medger måtten i monteringsdiagrammet ska du anpassa det bakre fästet eller använda det förlängda PLA6-fästet. Fastställ måtten A och B utifrån uppmätt C och önskad öppningsvinkel enligt NICE-monteringsdiagrammet. Vid öppning utåt krävs ett förlängt bakre fäste; fastställ längden utifrån diagrammet och kontrollera att grindbladet kan röra sig fritt.
Kontrollera även före fastsättning att grindbladet löper jämnt och har ett säkert avstånd till fasta hinder. Det är en höjdskillnad mellan det främre och det bakre fästet på F = 34 mm.
I. Montering av det bakre fästet
Illustration av öppning inåt
Illustration av öppning utåt
Beräkna det bakre fästets placering med hjälp av diagrammet, där du avläser måtten A och B samt den maximala öppningsvinkeln. Observera att värdena A och B måste vara lika (helst identiska) för att drivenheten ska kunna röra sig jämnt och linjärt.
Beräkningsdiagram
Exempel på avläsning av värden i diagrammet
Beräkningsgång:
- Mät avståndet C i illustrationen
- I diagrammet dra en horisontell linje som skär vid det uppmätta värdet C
- Där linjen skär DIL (Rekommenderad installationslinje) får du fram den maximala öppningsvinkeln
- Om skärningspunkten ligger under nivå t, måste du justera värdena så att skärningspunkten flyttas ovanför denna nivå
- Om skärningspunkten ligger över nivå t, är allt i sin ordning, men om den angivna maximala öppningsvinkeln inte är lämplig behöver värdet A justeras och vid behov även värdet B, så att de blir lika (helst identiska)
Innan du fäster konsolen på en stolpe eller vägg måste den kapas till önskad längd enligt måtten A och B och svetsas fast på monteringsplattan.
1. Kapa konsolen till önskad längd
2. Svetsa fast den kapade konsolen på monteringsplattan
Den medföljande standardkonsolen för baksidan är 150 mm lång. Jämför den tillgängliga längden med måtten i monteringsdiagrammet innan du svetsar fast den; om den inte räcker ska du använda en lämpligt förlängd konsol.
Kontrollera innan du fäster den bakre konsolen att den främre konsolen hamnar på grindbladets fasta del, eftersom det är en höjdskillnad mellan det främre och det bakre fästet, vilket bilden visar.
Skillnaden är F = 34 mm.
Om allt stämmer fäster du den bakre konsolen på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av det främre fästet
Det främre fästet måste monteras på grindbladet på ett avstånd som motsvarar värdena D och E, som du läser av i tabellen (värdet D är fast och är 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
I leveransen ingår ett fäste för svetsning. Om du vill ha ett fäste för skruvmontering rekommenderar vi att du beställer det alternativa fästet för skruvmontering NICE PLA8.
- Beräkna från tabellen värdet E
- Beräkna höjden enligt bilden fästenas höjd (visa bild)
- Fäst fästet på grindbladet (om du svetsar fast fästet rekommenderar vi att du först bara häftar fast det)
III. Montering av grindmotorn på det bakre fästet
- Fäst motorn på fästet enligt bilden med den medföljande bakre fästbulten, brickan och muttern.
- Dra åt muttern helt och lossa den sedan 1/10 varv så att grindmotorn kan rotera
IV. Montering av grindmotorn på det främre fästet
- Fäst motorn på fästet enligt bilden med den medföljande bulten och brickan.
- Dra åt bulten helt
V. Mikrobrytare för ändläge vid öppning
TO4005 ingår bland 230 V-modellerna av Toona 4 med mekaniskt ändstopp och mikrobrytare. När ändstoppet aktiveras bryter mikrobrytaren strömförsörjningen till motorn. Inställning och test av ändläget ska utföras enligt originalritningen och den styrenhet som används. Förfarandet för ett mekaniskt ändstopp på 24 V ska inte tillämpas utan föregående kontroll.

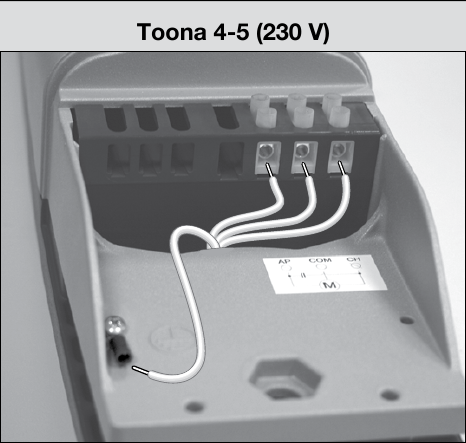

Elektrisk anslutning av motorn TO4005

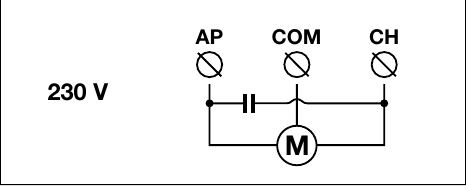

Motorn har anslutningarna AP / COM / CH och separat skyddsjord. Utför anslutningen endast när strömmen är bruten, enligt bild 15 från NICE och anvisningarna för den styrenhet som faktiskt används. Kontrollera rotationsriktningen, ändlägesmikrobrytaren och skyddsanordningarna när du testar hela grinden.
Styrenhet MC800 används endast i system där den faktiskt ingår. Att motorn är på 230 V innebär inte automatiskt att fotocellernas, varningsljusets eller manöverdonens utgångar har samma spänning.
Anslutning av tillbehör till MC800 med MCA5R30-kort
Följande anslutning gäller för MC800/MCA5R30 i aktuella TO4005-set. Tillbehörsanslutningarna hör till styrenheten, inte själva motorn. Använd kopplingsschemat för styrenheten om en annan styrenhet används. Koppla från nätspänningen innan arbetet påbörjas.
| Tillbehör | Anslutningar, strömförsörjning och polaritet |
|---|---|
Hjälpströmförsörjning | På MCA5R30 är anslutning 3 = 0 V (−) och anslutning 4 = +24 V DC samt gemensam anslutning för ingångarna. Den gemensamma gränsen för strömförsörjda tillbehör är 200 mA; kontrollera varje produkts strömförbrukning och tillåtna spänning. |
EPM-reläfotoceller | När Standby är avstängt och fototest inte används, strömförsörjs sändaren TX och mottagaren RX från anslutning 4 (+24 V DC) och anslutning 3 (−). Den potentialfria kontakten C–NC på mottagaren ansluts mellan 4 (gemensam) och respektive ingång 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-ingångarna måste vara inställda för reläfotoceller; i ändlägesbrytarläge har de en annan funktion. |
EPM med Standby aktiverat | Enligt MCA5R30-schemat strömförsörjs både TX och RX mellan anslutning 4 (+24 V DC) och anslutning 5 (OutSTB, kopplad returledning). På EPM-fotoceller är 1 = +, 2 = returledning. OutSTB är 24 V, högst 4 W och stängs av i Standby; använd inte plint 5 som permanent minus. RX-kontakten C–NC ansluts mellan 4 och motsvarande PHOTO-ingång. |
EPM med fototest | Anslut enligt fototestschemat TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Mottagaren strömförsörjs kontinuerligt: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC är fortsatt ansluten mellan 4 och motsvarande PHOTO-ingång. Överbelasta inte OutSTB och använd den inte samtidigt för någon annan belastning; genomför inlärning och testa säkerhetsfunktionen efter anslutningen. |
BlueBUS-fotoceller | Kompatibla EPMB anslut med två ledare till BlueBUS-plintarna 6 och 7. + och − är inte polaritetskänsliga. Ställ in adressen och starta enhetsinlärningen när du har lagt till eller tagit bort en enhet. |
STOPP- och kommandokontakter | Potentialfri ingång 12/STOP accepterar NO, NC eller 8,2 kΩ beroende på vilken enhet som är ansluten; tillståndet lärs in. 13/SbS, 14/OPEN och 15/CLOSE använder en NO-kontakt mot plint 4 (gemensam). Sådana kontakter har ingen +/−-polaritet; anslut inte extern spänning till ingångarna. Detta gäller även reläet till en nyckelbrytare eller extern mottagare. |
ELAC-varningsljus | NICE ELAC anslut till utgången FLASH avsedd för en separat blinkande lampa: omkopplad 120/250 V AC, högst 21 W. Det är en nätspänningsutgång; den har ingen +/−-polaritet. Den får inte förväxlas med 24 V-plintarna för tillbehör. |
Elläslås | Plintarna 1–2 / EL: 12 V AC, högst 15 VA. Växelströmsutgången har ingen +/−-polaritet; kontrollera låsets specifikationer. |
Radiomottagare | OXIBD monteras i kontakten SM; använd inte strömförsörjningsplintarna 3/4 eller BlueBUS för den. Antennen ansluts enligt mottagarens anvisningar, inte till motorplintarna. |
Om AUX-ingångarna 8–11 används för ändlägesbrytare skiljer sig deras funktion från PHOTO-ingångarnas; mikrobrytaren i TO4005-motorn avgör inte i sig AUX-inställningen på styrenheten. Upprepa relevant inlärning när fotocellerna eller anslutningen ändras och testa att grinden stannar och reagerar som den ska. Detaljerade anvisningar finns i handboken för MC800-styrenheten.
Reläfotoceller i Standby-läge
Reläfotoceller med fototest
Manuell frikoppling vid strömavbrott
- Skjut bort låsskyddet på drivenheten.
- Sätt i frikopplingsnyckeln, vrid den och dra ut spaken.
- Flytta grindbladet långsamt för hand. Lås drivenheten igen när du är klar och kontrollera att den griper in ordentligt.
Tillvägagångssättet motsvarar NICE:s originalbild 16. Flytta grindbladet för hand först när strömmen är frånkopplad och du har kontrollerat att det kan röra sig säkert.
Tekniska egenskaper
Modell | NICE Toona 4 TO4005 |
|---|---|
Användning | Elektromekanisk drivenhet för slaggrindar |
Motorströmförsörjning | 230 V AC / 50 Hz |
Maximal / nominell strömförbrukning | 1,5 A / 1 A |
Maximal / nominell effektförbrukning | 340 W / 180 W |
Inbyggd kondensator | 7 µF |
Slaglängd | 385 mm |
Hastighet utan belastning / med belastning | 0,016 / 0,012 m/s |
Maximal / nominell kraft | 1 800 N / 600 N |
Cykler per timme vid nominell kraft | 58 |
Skydd / isolering | IP44 / klass F |
Överhettningsskydd | 140 °C |
Drifttemperatur | −20 till +50 °C |
Mått (l × b × h) | 820 × 115 × 105 mm |
Drivenhetens vikt | 6 kg |
Säkerhet och underhåll
Kontrollera grindbladets rörelse, ändstoppet, rörelseriktningen, fotocellerna och övriga säkerhetsanordningar innan anläggningen tas i drift. Motorn har ingen egen kraftinställning; den hanteras av styrenheten. NICE kräver att drivenheten kontrolleras regelbundet, minst var 6 månader, inklusive infästningar, skruvstång och funktionsprov.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
