NICE Toona 5016P – separatisk motor för slaggrindar med grindblad upp till 5 m/800 kg, för högre belastning
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
5 920,60 kr inkl. moms
| Vikt |
|---|
| 11 kg |
Produktbeskrivning NICE Toona 5016P – separatisk motor för slaggrindar med grindblad upp till 5 m/800 kg, för högre belastning
NICE Toona TO5016P är en fristående motor 230 V AC för en grindflygel.
Användningsbegränsningar: 5 m och 800 kg är inte tillåtna samtidigt. Vid 5 m tillåter diagrammet cirka 250 kg, och 800 kg tillåts vid en längd på upp till cirka 1,8 m. Fastställ lämpligheten utifrån TO5016P-kurvan för både längden och vikten på den aktuella grindflygeln.
En fristående motor behöver en lämplig styrenhet. Aktuell MC800/MCA5R30 är ett alternativ för en eller två motorer; MC200 finns för en motor. Följ instruktionerna för det kretskort som faktiskt är installerat i äldre system.
| Snabbnavigering | |
|---|---|
| Tillbehör | Begränsningar |
| Livslängd | Montering |
| Anslutning | Frikoppling |
| Specifikationer | Underhåll |
| Tillbehör – plintar och polaritet | Manual PDF |
- Självhämmande
- 230 V
- Långsam
- Med mekaniskt stopp och mikrobrytare; kontrollera ändlägesstoppens placering på den levererade enheten.
- För högre belastning – 3200N
Användningsområde

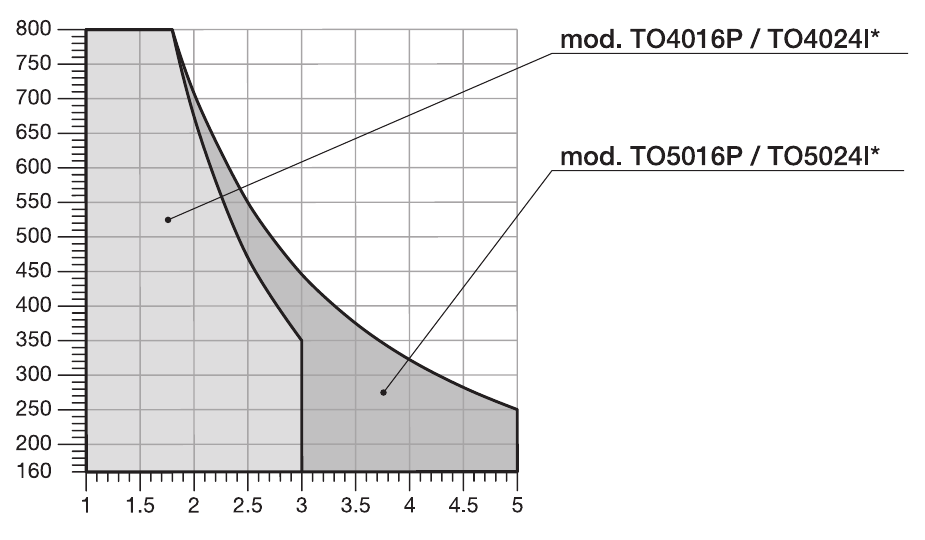

Tillverkarens diagram för TO5016P: Läs av tillåten kombination av längd och vikt för en grindflygel på kurvan märkt TO5016P.
Livslängd och belastning
För TO5016P anger NICE:s tillägg ett ungefärligt intervall på 50 000 till 150 000 arbetscykler. Den faktiska livslängden beror på grindflygelns längd och vikt, rörelsemotstånd, vind, temperatur och underhåll. Det går inte att fastställa eller garantera ett exakt antal cykler inom detta intervall.
Kompatibla styrenheter
Aktuellt i sortimentet
- NICE MC800 – aktuell modell för en eller två 230 V-motorer.
- NICE MC200 – aktuell modell för en 230 V-motor.
Äldre kompatibla styrenheter – tillverkas inte längre
MC800 ersätter de äldre modellerna A60, A400, A6 och A6F i det aktuella sortimentet. Använd inte MC800-manualen för ett äldre installerat kretskort i en befintlig anläggning.
I. Montering av den bakre fästkonsolen
Montering av fästkonsoler: Mät gångjärnets förskjutning och måtten A/B/C före monteringen enligt monteringsdiagrammet. För en vanlig stålstolpe rekommenderar vi 120 × 120 mm. Profilen 100 × 100 mm används först efter att stolpens, förankringens och fundamentets hållfasthet har bedömts med hänsyn till grinden och vinden.
Om måtten i diagrammet inte stämmer, justera den bakre konsolen eller använd den förlängda PLA6-konsolen. Vid öppning utåt krävs en förlängd bakre konsol; bestäm dess placering enligt diagrammet och kontrollera att grindflygeln kan röra sig fritt.
 |
 |
| Illustration av öppning inåt | Illustration av öppning utåt |

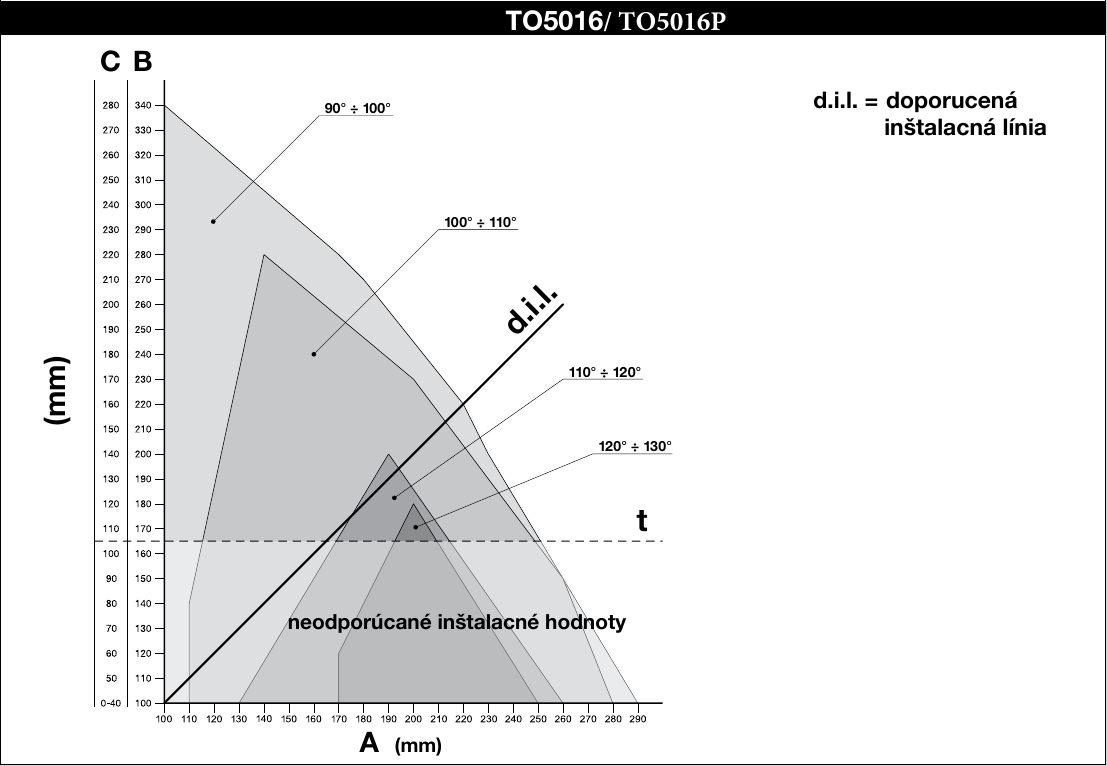

Beräkna den bakre konsolens placering med hjälp av diagrammet, där du kan läsa av måtten A och B och maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att motorn ska kunna röra sig mjukt och linjärt.
Exemplet visar hur måtten läses av. Fastställ måtten för TO5016P utifrån modellspecifika monteringsdiagrammet direkt nedanför.
Beräkningsgång:
- Mät avståndet C i illustrationen
- Leta upp det uppmätta C-värdet i diagrammet, dra en vågrät linje och läs av B på den intilliggande skalan.
- Skärningspunkten med linjen d.i.l. anger den maximala öppningsvinkeln; läs av A på den vertikala linjen från denna punkt.
- Tillverkaren rekommenderar inte B-värden under den streckade linjen t.
- Om vinkeln inte passar, justera A och vid behov B så att de är ungefär lika; kontrollera grindflygelns hela rörelse.
Innan konsolen fästs på stolpen eller väggen måste den kapas till den längd som motsvarar måtten A och B och svetsa fast den på monteringsplattan.
 |
 |
| 1. Kapa konsolen till önskad längd | 2. Svetsa fast den förkortade konsolen på monteringsplattan |
Den medföljande bakre konsolen är 150 mm. Kontrollera före kapning och svetsning att de slutliga måtten stämmer med ritningen.
|
Innan du fäster den bakre konsolen ska du kontrollera att den främre konsolen hamnar på den fasta delen av grindbladet, eftersom det är en höjdskillnad mellan den främre och bakre konsolen, vilket framgår av bilden. Skillnaden F = 34 mm. |
 |
Om allt stämmer, fäst den bakre konsolen på stolpen eller väggen med skruvar, pluggar och brickor.
Främre konsol och monteringshöjd
För TO5016P är det fasta måttet D = 845 mm. Välj E i tabellen utifrån det uppmätta A (E = 845 mm − A). Höjdskillnaden mellan konsolerna anges på NICE-ritningen F = 34 mm; kontrollera den på de medföljande konsolerna före svetsning.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
Kabeldragning och motoranslutning
Koppla bort strömförsörjningen innan du ansluter. Spänningen 230 V AC är motorns driftspänning; centralenhetens strömförsörjning och tillbehörsutgångar ska bedömas separat. På motorn är anslutningsplintarna märkta AP / COM / CH och skyddsjord. Anslutning, rörelseriktning och kontroll av mikrobrytare ska utföras enligt NICE-originalbilden och anvisningarna för den styrenhet som används. Vid öppning utåt ska riktningsledningarna bytas enligt NICE; skyddsledaren ska sitta kvar på sin plats.
När anslutningen är klar ska du kontrollera rörelseriktningen, stopplägena och säkerhetsfunktionerna enligt handboken för den aktuella centralenheten. Elanslutning och tester ska utföras av en behörig fackperson.
Ändlägen och mikrobrytare
230 V-motorn har ett mekaniskt stopp med mikrobrytare som bryter strömförsörjningen när den kommer i kontakt med stiftet. Med strömmen frånkopplad kontrollerar montören antalet stopp och deras placering på den levererade enheten samt testar öppning och stängning enligt anvisningarna för den faktiska centralenheten. Inställningsförfarandet för det mekaniska stoppet på 24 V-varianten gäller inte för denna 230 V-motor.
Anslutning av tillbehör till MC800 med MCA5R30-kort
Följande anslutning gäller för MC800/MCA5R30 i satser med denna centralenhet. Tillbehörens anslutningsplintar hör till centralenheten, inte till själva motorn. Använd det egna kopplingsschemat om en annan styrenhet används. Koppla bort nätströmmen före arbetet.
| Tillbehör | Anslutningsplintar, strömförsörjning och polaritet |
|---|---|
Hjälpströmförsörjning | På MCA5R30 är plint 3 = 0 V (−) och plint 4 = +24 V DC och ingångarnas gemensamma anslutning. Den gemensamma gränsen för strömförsörjda tillbehör är 200 mA; kontrollera varje produkts strömförbrukning och tillåtna spänning. |
EPM-reläfotoceller | När Standby är avstängt och utan fototest, strömförsörj TX-sändaren och RX-mottagaren från plint 4 (+24 V DC) och plint 3 (−). Den potentialfria kontakten C–NC på mottagaren ansluts mellan 4 (gemensam) och den aktuella ingången 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-ingångarna måste vara inställda på läget för reläfotoceller; i ändlägesbrytarläge har de en annan funktion. |
EPM med Standby aktiverat | Enligt MCA5R30-schemat ska både TX och RX strömförsörjas mellan plint 4 (+24 V DC) och plint 5 (OutSTB, switchad returledning). På EPM-fotocellerna är 1 = +, 2 = returledning. OutSTB är 24 V, högst 4 W och stängs av i Standby; använd inte plint 5 som permanent minus. RX-kontakten C–NC ansluts mellan 4 och motsvarande PHOTO-ingång. |
EPM med fototest | Anslut enligt fototestschemat TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Mottagaren har permanent strömförsörjning: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC sitter kvar mellan 4 och motsvarande PHOTO-ingång. Överbelasta inte OutSTB och använd den inte samtidigt för någon annan belastning; efter anslutningen ska du utföra inlärning och testa säkerhetsfunktionen. När anslutningen är klar ska du utföra inlärning och testa säkerhetsfunktionen. |
BlueBUS-fotoceller | Kompatibel EPMB anslut med två ledare till BlueBUS-plintarna 6 och 7. + och − är inte polaritetskänsliga. Ställ in adressen och starta enhetsinlärningen när du har lagt till eller tagit bort en komponent. |
STOPP- och styrkontakter | Potentialfri ingång 12/STOP accepterar NO, NC eller 8,2 kΩ beroende på ansluten komponent; tillståndet lärs in. 13/SbS, 14/OPEN och 15/CLOSE använder en NO-kontakt mot plint 4 (gemensam). Sådana kontakter har ingen +/−-polaritet; anslut inte extern spänning till ingångarna. Detta gäller även reläet till en nyckelbrytare eller extern mottagare. |
ELAC-varningslampa | NICE ELAC anslut till utgången FLASH avsedd för en lampa med inbyggd blinkfunktion: bryter 120/250 V AC, högst 21 W. Detta är en nätspänningsutgång; den har ingen +/−-polaritet. Den får inte förväxlas med 24 V-plintarna för tillbehör. |
Elektriskt lås | Plintarna 1–2 / EL: 12 V AC, högst 15 VA. Växelströmsutgången har ingen +/−-polaritet; kontrollera låsets specifikationer. |
Radiomottagare | OXIBD monteras i SM-kontakten; använd inte strömplintarna 3/4 eller BlueBUS för detta. Antennen ansluts enligt mottagarens anvisningar, inte till motorplintarna. |
Om AUX-ingångarna 8–11 används för gränslägesbrytare har de en annan funktion än PHOTO-ingångarna. Om fotocellerna eller anslutningen ändras ska du göra om den aktuella inlärningen och testa grindens stopp och reaktion. Detaljerade instruktioner finns i handboken för styrenheten MC800.
Reläfotoceller i Standby-läge
Reläfotoceller med fototest
Kompatibla tillbehör till NICE Toona TO5016P-motorn
Välj tillbehör utifrån den faktiska styrenheten, dess ingångar och utgångar samt radiomottagaren:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Elektronik för motorn; välj handbok utifrån det kretskort som faktiskt är monterat. |
|
| Varningslampa | Signalerar rörelse. Endast de modeller där tillverkaren anger det har en antenn. Valet beror på styrenhetens utgång. |
Välj en annan varningslampa utifrån den faktiska styrenhetens utgångsspänning och belastningskapacitet. |
| Fotoceller | Övervakar strålens område och skickar signal till styrenheten. Grindens reaktion beror på anslutning och inställning; testa hela systemet efter monteringen. |
|
| Fjärrkontroll | Välj fjärrkontroll efter mottagaren och kodningen i styrenheten. ON3EBD hör ihop med OXIBD, ON3ELR med OXILR. | |
| Mottagare | Radiomottagaren måste ha stöd för fjärrkontrollens kodning; gränssnitt för smarta hem har olika funktioner. |
|
| Antenn | Förbättrar mottagarens mottagning vid korrekt placering och anslutning. | |
| Knappsats | Kodstyrning. BlueBUS-knappsatsen kräver ett kretskort med stöd för styrdon. | |
| Nyckelbrytare | Styrning via centralenhetens lämpliga styringång. | |
| Kortläsare | ETPB kräver att det aktuella kretskortet har stöd för styrdon via BlueBUS. |
|
| Elslutbleck | Låsning av grindbladet; kontrollera låsets styrsätt och spänning mot centralenheten och installationen. |
|
Manuell frikoppling av drivmotorn
Frikoppla eller koppla in drivmotorn endast när grindbladet står stilla. Om grinden har ett elslutbleck ska du låsa upp det först. Vid fel ska strömförsörjningen kopplas bort.
- Skjut undan skyddskåpan, sätt i den medföljande nyckeln och vrid den medurs.
- Lyft frikopplingsspaken och för grindbladet för hand.
- För att koppla in drivmotorn igen fäller du ned spaken, vrider nyckeln moturs, tar ut den och stänger skyddskåpan.
Kontrollera före återstart att drivmotorn är inkopplad och att ingen befinner sig i grindens rörelseområde.
Kontroll och underhåll
Låt en fackman kontrollera drivmotorn minst var sjätte månad; vid intensiv användning kan tätare kontroller behövas. Med strömmen frånkopplad kontrollerar teknikern infästningar, korrosion, slitage och smörjning av gängstången och muttern. Därefter testas rörelsen och säkerhetsanordningarna. Om grinden beter sig ovanligt ska du inte försöka reparera den själv; kontakta installatören.
Tekniska egenskaper
| Parameter | Värde |
|---|---|
Modell | TO5016P |
Drivmotorns motor | 230 V AC |
Maximal / nominell strömförbrukning | 1,7 A / 1,2 A |
Maximal / nominell effektförbrukning | 385 W / 220 W |
Motorkondensator | 12 µF |
Slaglängd | 505 mm |
Hastighet utan belastning | 0,013 m/s |
Hastighet under belastning | 0,010 m/s |
Maximal / nominell kraft | 3 200 N / 800 N |
Cykler per tim vid nominell kraft | 46 |
Skydd | IP44 |
Driftstemperatur | −20 till +50 °C |
Termiskt skydd | 140 °C |
Isoleringsklass | F |
Beräknad livslängd enligt NICE | 50 000 till 150 000 arbetscykler |
Totalmått (längd × bredd × höjd) | 965 × 115 × 105 mm |
Motorns vikt | 7 kg |
Parametrarna och grafen för modellen TO5016P kompletteras av tillverkarens monteringstillägg. Programmera enligt anvisningarna för den centralenhet som faktiskt har installerats.
