Produktbeskrivning NICE TOO TOO4500 – separat drivsystem, för ett grindblad på 4,5 m/250 kg
NICE TOO4500 är en fristående elektromekanisk motor för ett grindblad upp till 4,5 m och upp till 250 kg. Motorn är 230 V AC; det är inte en 24 V-variant. Den är icke-reversibel och vid strömavbrott frikopplas den med en nyckel. Styrenheten och säkerhetsanordningarna väljs utifrån hela grinden.
| Snabbnavigering | |
|---|---|
| Val | Styrenhet |
| Satser | Montering |
| Mått C | Koppling |
| Test | Tillbehör |
| Frikoppling | Underhåll |
| Specifikationer | Manual |
| Tillbehör – plintar och polaritet | Manual PDF |
När ska man välja den här motorn?
Gränserna 4,5 m och 250 kg gäller för ett grindblad, men avgör inte ensamma om motorn passar. Även rörelsemotstånd, gångjärnets placering, grindens fyllning, vind och monteringsgeometri spelar roll.
För 230 V-varianten anger tillverkaren högst 24 cykler per timme. Vid mer frekvent användning måste hela grinden och driftens lämplighet bedömas.
Styrenhet för 230 V-motor
Aktuell MC800 med MCA5R30-kort styr en eller två motorer. MC200 är det aktuella valet för en motor. För två grindblad ska du därför använda en lämplig styrenhet för två motorer. I våra aktuella TOO4500-satser ingår MC800; kontrollera alltid innehållet i den specifika satsen före inkoppling.
Vid en befintlig installation med en äldre styrenhet A60, A400, A6 eller A6F ska du använda manualen för det kort som faktiskt är installerat. MC800 är den aktuella ersättaren för dessa styrenheter. Dess manual gäller för MC800/MCA5R30. Motorns spänning, styrenhetens nätmatning och tillbehörens lågspänningsutgång är separata kretsar.
Bilden visar motorns grundläggande delar och fästena. Kontrollera att alla delar finns med före monteringen. Styrenhet och säkerhetsanordningar väljs separat eller utifrån utrustningen i den kompletta satsen.

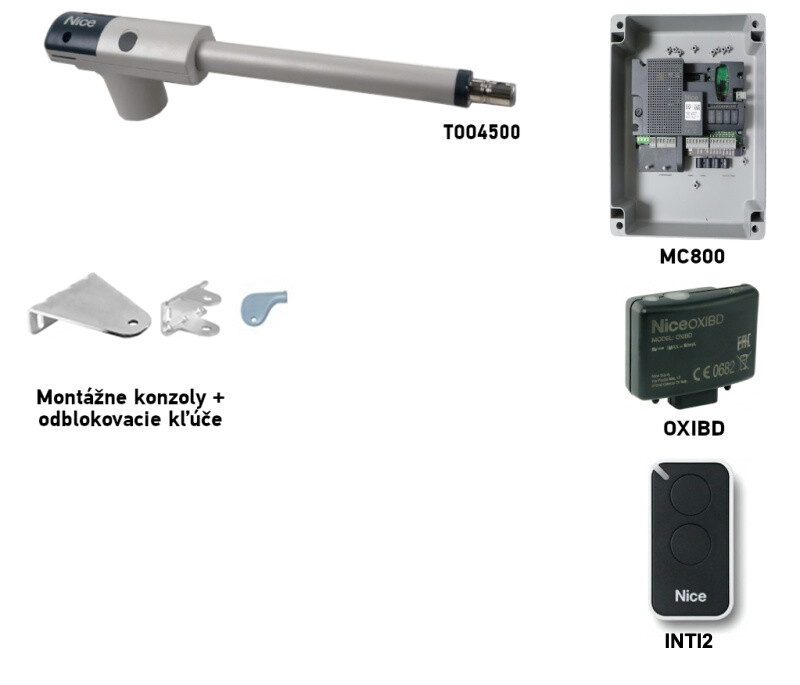

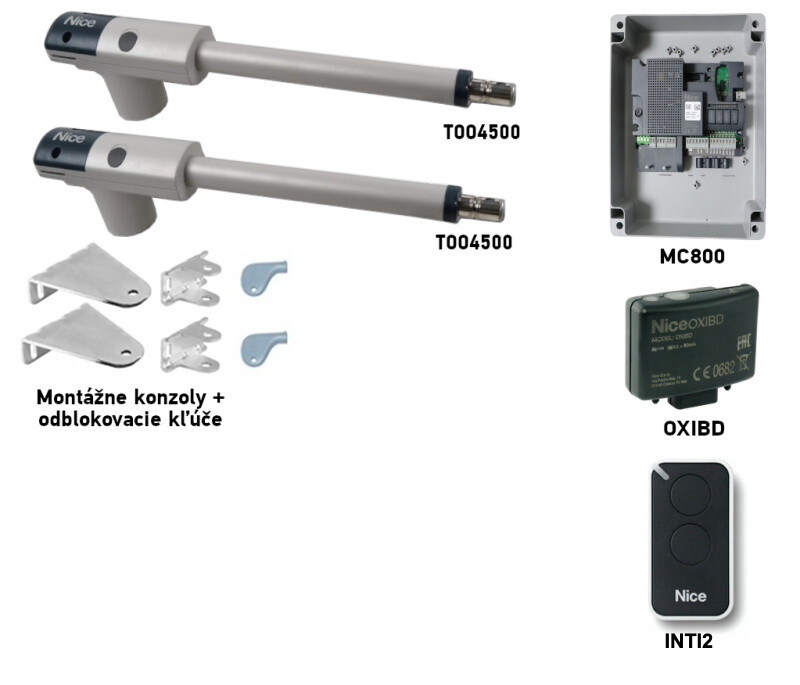

Satser för ett eller två grindblad
En fristående motor är avsedd för ett grindblad. En grind med två blad kräver två motorer. Jämför 230 V-satserna med MC800-styrenhet och olika utrustning på sidorna; i mitten visas en separat alternativ 24 V-motor.
| Satser för 1 grindblad | Satser för 2 grindblad |
|---|---|
NICE TOO4500
Styrenhet MC800, Grundsats Med fotoceller Med tillbehör | NICE TOO4500
Styrenhet MC800, Grundsats Med fotoceller Med tillbehör |
Gränserna för längd och vikt bedöms separat för varje grindblad, tillsammans med monteringsgeometrin. Komplettera grundsatsen med nödvändiga säkerhetsanordningar före användning; information om val och inkoppling finns i avsnittet kompatibla tillbehör.
Montering av konsoler och grindbladets geometri
Bestäm gångjärnets, den bakre konsolens och den främre konsolens placering samt önskad öppningsvinkel före förankring. Måtten A/B i ritningen bestämmer rörelseförloppet och krafterna. Både stolpen och förankringen måste tåla belastningen. Om gångjärnets placering eller stolpens dimension avviker ska konsolerna anpassas eller lämpliga förlängda konsoler väljas, så att den nödvändiga geometrin bibehålls. Profilens dimension i sig garanterar inte detta.
| Öppningsvinkel | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Se mått på förankringskonsolerna till TOO4500. Vid öppning utåt krävs vanligtvis en annan eller förlängd infästning; montören måste kontrollera A och B på nytt, C samt att rörelsen är fri längs hela banan.
Mått C när grinden är stängd
Mät avståndet när grindbladet är stängt C < 1 300 mm. Värdet måste vara mindre än den angivna gränsen; det får inte vara lika med eller överskrida den. Den valda kombinationen av A/B måste också följas.
Fäst den bakre konsolen i den bärande konstruktionen, frikoppla motorn, skjut ut kolven och montera först den främre konsolen provisoriskt. Kontrollera hela rörelsen manuellt när motorn har riktats in. Lås konsolerna definitivt först därefter. I både öppet och stängt läge måste det finnas mekaniska grindstopp; kolvens ändläge ersätter inte dessa.
Inkoppling av 230 V-motor
Inkopplingen ska utföras av en behörig tekniker med strömmen frånkopplad. Kabeln dras genom kabelgenomföringen och fästklämman; skyddsledaren PE ansluts till motorn enligt ritningen. Motorledningarna och motsvarande kondensator ansluts enligt plintarna på det aktuella styrkortet och komponentens märkning. Med MC800/MCA5R30 ansluts en motor till M2; vid två motorer tilldelas M1/M2 utifrån rörelseordningen. Lågspänningsfotoceller får inte anslutas till motorplintarna.
För MC800/MCA5R30, se motorinkoppling M1/M2 och kabeldragning för styrenheten.
Test före första användning
Kontrollera att grinden löper fritt för hand, att infästningarna sitter stadigt, att båda stoppen fungerar och att motorn går åt rätt håll. Enligt NICE ska grindbladet kunna föras för hand i båda riktningarna med en kraft på högst 390 N när drivningen är frikopplad. Testa sedan enligt anvisningarna för den installerade styrenheten fotocellerna, STOP, styrkommandon och reaktionen vid hinder. För en installation med MC800 kräver tillverkaren även säkerhetslister; fotocellerna ersätter inte dessa. Motorn har inte själv någon radioinlärning eller inlärning av rörelsebanan; för MC800, se radiostyrning och inlärning av grindbladens rörelse.
Om den installerade styrenheten har en kraftregulator Force-F, ställ inte in den på 100 % utan särskilda skäl. Om cirka 75 % inte räcker, kontakta teknisk support. På den nuvarande MC800/MCA5R30 ställs kraften in enligt anvisningarna för detta styrkort; använd inte metoden med trimpotentiometer på det här styrkortet. Kraftinställningen ersätter inte mätning och säkerhetstest av hela grinden.
Inkoppling av tillbehör till MC800 med MCA5R30-styrkort
Följande inkoppling gäller för MC800/MCA5R30 i satser med denna styrenhet. Tillbehörsplintarna hör till styrenheten, inte själva motorn. Använd det egna kopplingsschemat om en annan styrenhet används. Koppla från nätspänningen före arbetet.
| Tillbehör | Plintar, strömförsörjning och polaritet |
|---|---|
Hjälpströmförsörjning | På MCA5R30 är plint 3 = 0 V (−) och plint 4 = +24 V DC samt gemensam referens för ingångarna. Den sammanlagda gränsen för strömförsörjning av tillbehör är 200 mA; kontrollera varje produkts strömförbrukning och tillåtna spänning. |
EPM-fotoceller med reläutgång | När Standby är avstängt och fototestet inte används ska sändaren TX och mottagaren RX strömförsörjas från plint 4 (+24 V DC) och plint 3 (−). Potentialfri kontakt C–NC på mottagaren ansluts mellan 4 (gemensam) och motsvarande ingång 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-ingångarna måste ställas in på läget för reläfotoceller; i ändlägesbrytarläget har de en annan funktion. |
EPM med Standby aktiverat | Enligt MCA5R30-schemat ska TX och RX mellan plint 4 (+24 V DC) och plint 5 (OutSTB, kopplad returledning). På EPM-fotocellerna är 1 = +, 2 = returledning. OutSTB är 24 V, högst 4 W och stängs av i Standby; använd inte plint 5 som permanent minus. RX-kontakten C–NC ansluts mellan 4 och motsvarande PHOTO-ingång. |
EPM med fototest | Enligt fototestschemat ansluts TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Mottagaren är permanent strömförsörjd: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC sitter kvar mellan 4 och motsvarande PHOTO-ingång. Överbelasta inte OutSTB och använd den inte samtidigt för någon annan belastning; utför inlärning och testa säkerhetsfunktionen efter anslutningen. |
BlueBUS-fotoceller | Kompatibla EPMB ansluts med två ledare till BlueBUS-plintarna 6 och 7. + och − behöver inte särskiljas. Ställ in adressen och starta en inlärning av enheterna efter att en komponent lagts till eller tagits bort. |
STOPP- och styrkontakter | Potentialfri ingång 12/STOP accepterar, beroende på ansluten komponent, NO, NC eller 8,2 kΩ; tillståndet lärs in. 13/SbS, 14/OPEN och 15/CLOSE använder NO-kontakt mot plint 4 (gemensam). Sådana kontakter har ingen +/−-polaritet; anslut inte extern spänning till ingångarna. Detta gäller även reläet till en nyckelbrytare eller extern mottagare. |
ELAC-varningslampa | NICE ELAC ansluts till utgången FLASH avsedd för en separat blinkande lampa: kopplad 120/250 V AC, högst 21 W. Detta är en nätspänningsutgång; den har ingen +/−-polaritet. Den får inte förväxlas med tillbehörsplintarna på 24 V. |
Elslutbleck | Plintarna 1–2 / EL: 12 V AC, högst 15 VA. Växelströmsutgången har ingen +/−-polaritet; kontrollera låsets specifikationer. |
Radiomottagare | OXIBD monteras i kontakten SM; använd inte strömförsörjningsplintarna 3/4 eller BlueBUS för detta. Antennen ansluts enligt mottagarens anvisningar, inte enligt motorplintarna. |
Om AUX-ingångarna 8–11 används för ändlägesbrytare har de en annan funktion än PHOTO-ingångarna. Om fotocellerna eller anslutningen ändras ska du upprepa motsvarande inlärning och testa grindens stopp och reaktion. Den detaljerade proceduren finns i handboken till styrenheten MC800.
Reläfotoceller i Standby-läge
Reläfotoceller med fototest
Kompatibla tillbehör
Tillbehören ansluts till den valda styrenheten, inte direkt till motorhuset. Valet av fotoceller, radio, varningslampa och lås beror på utgångarna och kontakterna på det faktiskt monterade kretskortet.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två 230 V-motorer. Välj efter antalet grindblad och grindens utrustning. |
|
| Varningslampa | Blinkar för att varna när grinden är i rörelse. Välj strömförsörjning efter utgången på den monterade styrenheten. |
|
| Fotoceller | Skyddar området runt grinden. MC800/MCA5R30 stöder reläkontakt och BlueBUS, MC200 har en reläingång för PHOTO; välj strömförsörjning, adressering och funktion utifrån det valda kortet. Typerna till höger är alternativ beroende på anslutning. |
|
| Säkerhetslister | Behövs utöver fotoceller vid installation med MC800. Välj listtyp och anslutningsmetod utifrån STOP-ingången på det installerade styrkortet. |
|
| Fjärrkontroll | Fjärrstyrning. Välj kodning utifrån den radiomottagare som faktiskt är installerad; samma frekvens räcker inte i sig. För MC800, se mottagare och fjärrkontroller. | |
| Mottagare | Radiomottagare och andra gränssnitt är avsedda för en specifik styrenhet. SM-insticksmodulen används med MC800; kontrollera den inbyggda radion och anslutningsmöjligheterna för MC200. |
|
| Antenn | Förbättrar mottagarens räckvidd; anslutningen beror på den installerade radiomodulen. | |
| Knappsats | Kodstyrd åtkomst. EDSWG kräver en lämplig radiomottagare; BlueBUS EDSB är avsedd för MC800 med detta gränssnitt, inte automatiskt för MC200. | |
| Nyckelbrytare | Manövrering med nyckel från en fast plats; anslut kontakten till en lämplig styringång på styrenheten. | |
| Kortläsare | Åtkomst med kort eller nyckelbricka. ETPB använder BlueBUS MC800; anslut inte den här typen direkt till MC200. |
|
| Elektriska lås | Låset hjälper till att hålla grindbladet stängt, särskilt vid längre grindblad. PLA10/PLA11 är tillval; kontrollera strömförsörjning och tidsinställning enligt styrenheten och den aktuella grinden. För MC800, se EL-utgång. |
|
Manuell frikoppling vid strömavbrott
Öppna gummilocket, sätt i den medföljande nyckeln och vrid den 90° medurs. Därefter kan grinden flyttas manuellt. För att åter låsa fast grinden, ställ grindbladet ungefär halvöppet och vrid nyckeln 90° moturs. Kontrollera att grinden är låst innan motorn körs.
Underhåll och säkerhet
Låt kontrollera motorn och grinden senast sex månader efter driftsättningen. Med strömmen frånkopplad kontrollerar teknikern konsoler, skruvar, korrosion, rörliga delar, ändstopp och säkerhetsanordningar; därefter utförs ett funktionstest. Använd inte grinden om den är skadad eller går ovanligt trögt.
Motorns tekniska specifikationer
| Parameter | Värde |
|---|---|
| Motormodell | TOO4500 |
| Motorspänning | 230 V AC / 50 Hz |
| Maximal längd för ett grindblad | 4,5 m |
| Maximal vikt för ett grindblad | 250 kg |
| Nominell/maximal effektförbrukning | 250 / 340 W |
| Nominell/maximal ström | 1,1 / 1,5 A |
| Nominell/maximal kraft | 300 / 2 000 N |
| Förflyttningshastighet | 0,016 m/s |
| Kolvslag | 500 mm |
| Driftsgräns | 24 cykler/h |
| Kapslingsklass | IP54 |
| Driftstemperatur | −20 till +50 °C |
| Motorns vikt | 6 kg |

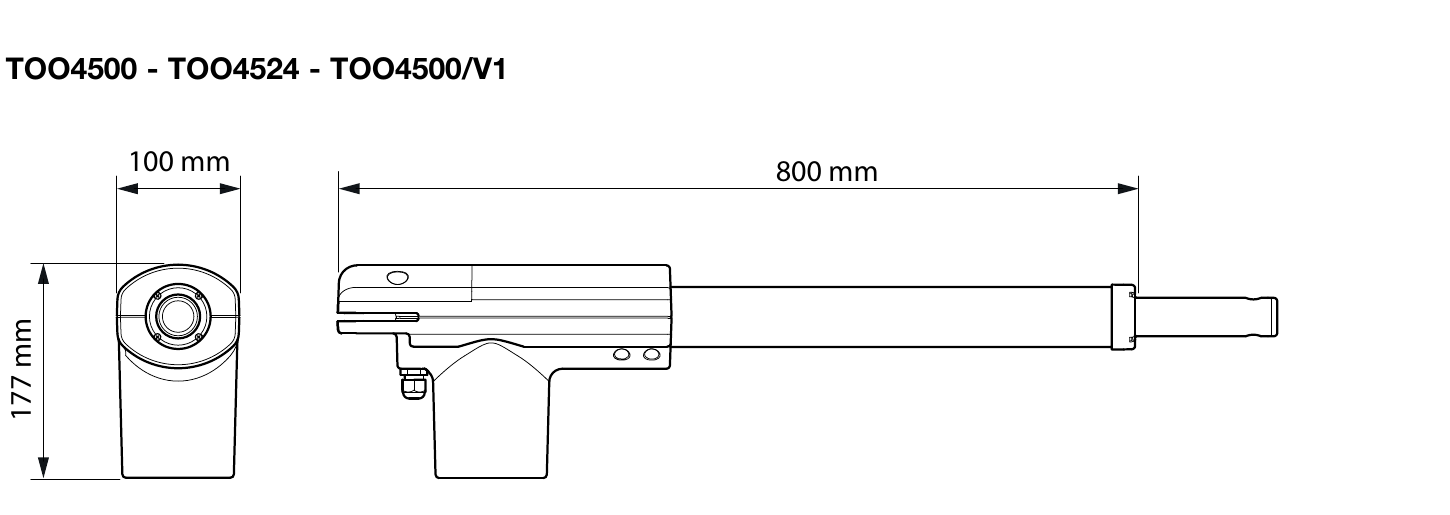

| Motorns mått | 800 × 100 × 177 mm |
Uppgifterna 340 W och 2 000 N är maximala, inte nominella. Vikten 6 kg avser enbart motorn; vikten på den levererade förpackningen kan skilja sig.
