NICE TOO TOO3000 – separat drivenhet, för ett grindblad på 3 m/300 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
2 018,58 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE TOO TOO3000 – separat drivenhet, för ett grindblad på 3 m/300 kg
NICE TOO3000 är en fristående elektromekanisk drivning för ett grindblad upp till 3 m och upp till 300 kg. Motorn är 230 V AC; det är inte en 24 V-variant. Den är icke-reversibel och vid strömavbrott frigörs den med en nyckel. Styrenhet och säkerhetsanordningar väljs utifrån hela grinden.
| Snabbnavigering | |
|---|---|
| Val | Styrenhet |
| Satser | Montering |
| Mått C | Anslutning |
| Test | Tillbehör |
| Frikoppling | Underhåll |
| Parametrar | Manual |
| Tillbehör – plintar och polaritet | Manual i PDF-format |
När ska du välja den här drivningen?
Gränsvärdena 3 m och 300 kg gäller för ett grindblad, men avgör inte ensamma om drivningen är lämplig. Även rörelsemotstånd, gångjärnens placering, fyllning, vind och monteringsgeometri spelar in.
För 230 V-varianten anger tillverkaren högst 24 cykler per timme. Vid mer frekvent användning bedöms hela grinden och om den är lämplig för driftförhållandena.
Styrenhet för 230 V-motor
Aktuell MC800 med MCA5R30-kort styr en eller två motorer. MC200 är det aktuella valet för en motor. Använd därför en lämplig styrenhet för två motorer vid en grind med två blad. I våra aktuella satser för TOO3000 ingår MC800; kontrollera alltid innehållet i den specifika satsen före anslutning.
Vid befintlig installation med en äldre styrenhet A60, A400, A6 eller A6F använd manualen för det kort som faktiskt är installerat. MC800 är den aktuella ersättaren för dessa styrenheter. Dess manual gäller för MC800/MCA5R30. Motorspänning, nätmatning till styrenheten och lågspänningsutgång för tillbehör är separata kretsar.

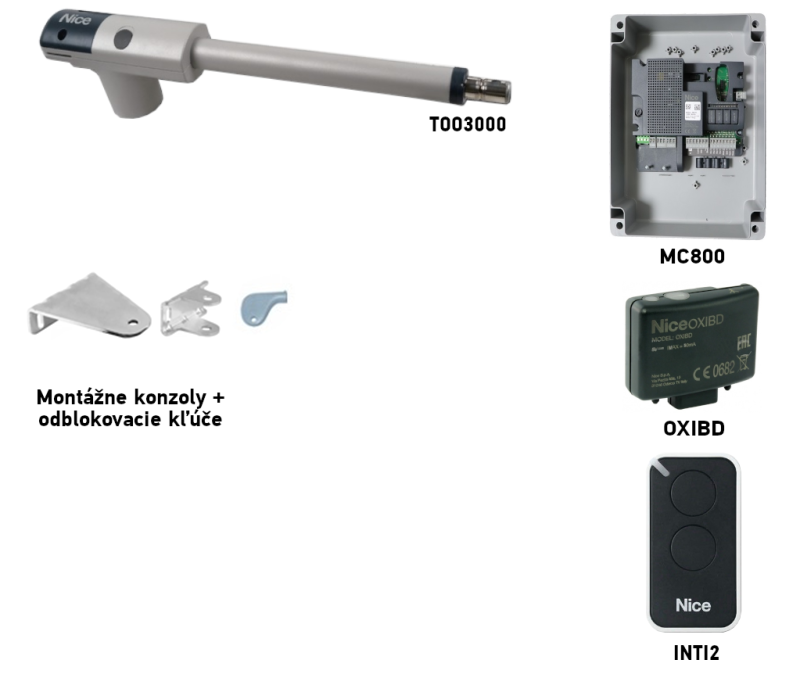

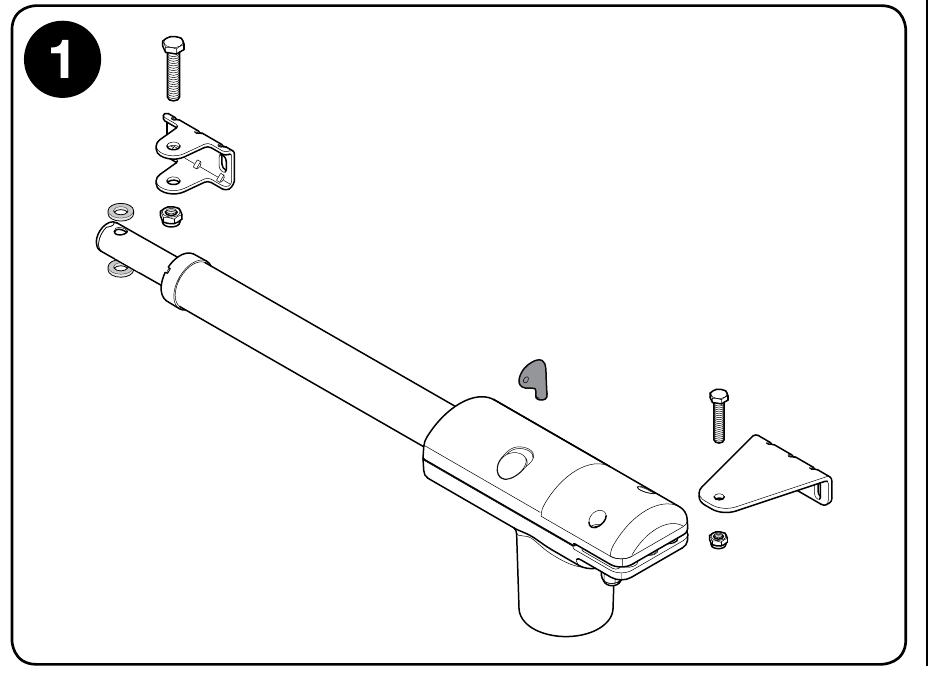

Bilden visar motorns och fästenas grunddelar. Kontrollera leveransen före montering. Styrenhet och säkerhetsanordningar väljs separat eller enligt utrustningen i den kompletta satsen.

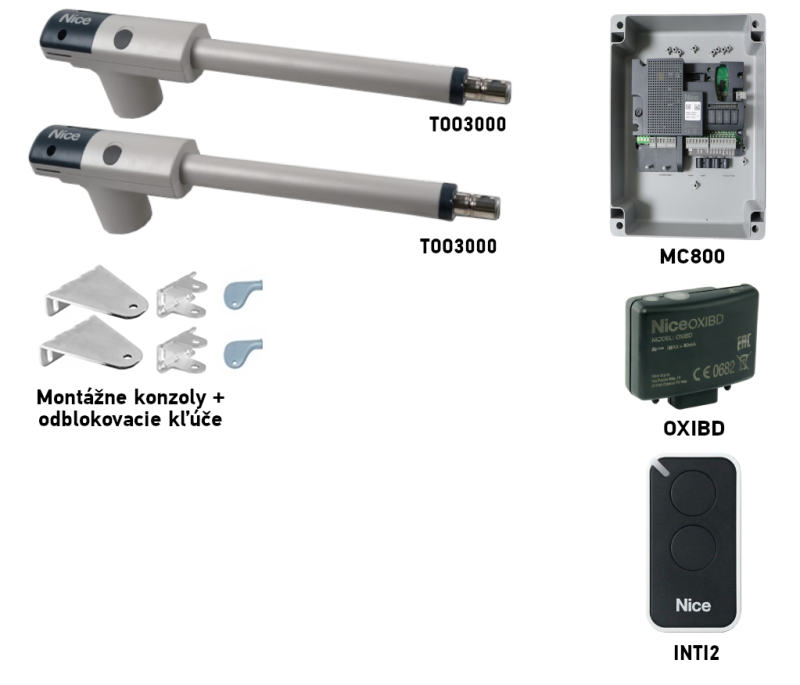

Satser för ett eller två grindblad
Den fristående motorn är avsedd för ett grindblad. En grind med två blad kräver två drivningar. På sidorna visas 230 V-satser med MC800-styrenhet och olika utrustning; i mitten visas en fristående alternativ 24 V-motor.
| Satser för 1 grindblad | Satser för 2 grindblad |
|---|---|
NICE TOO3000
Styrenhet MC800, Grundsats Med fotoceller Med tillbehör | NICE TOO3000
Styrenhet MC800, Grundsats Med fotoceller Med tillbehör |
Gränserna för längd och vikt bedöms separat för varje grindblad, tillsammans med monteringsgeometrin. Komplettera grundsatsen med nödvändiga säkerhetsanordningar före användning; information om val och anslutning finns i avsnittet kompatibla tillbehör.
Montering av konsoler och grindbladets geometri

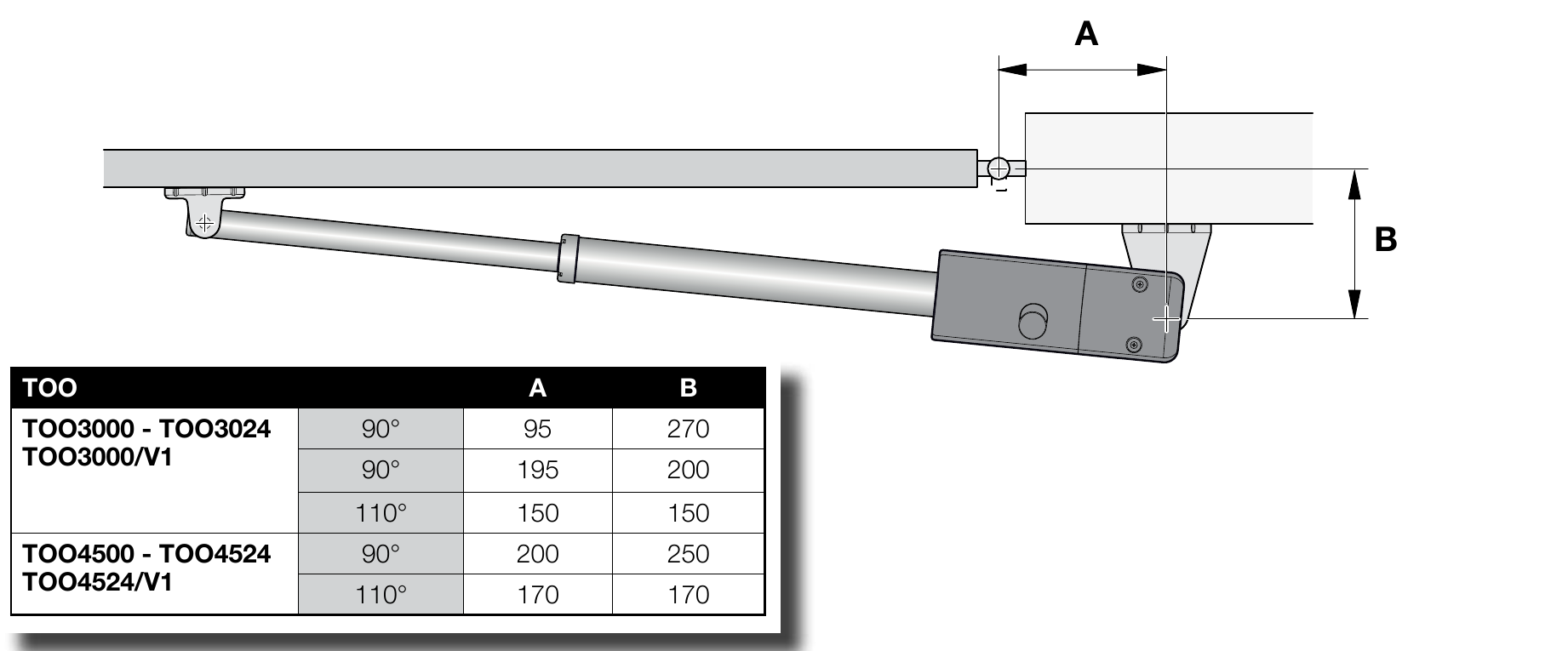

Bestäm gångjärnets och de bakre och främre konsolernas placering samt önskad öppningsvinkel innan du förankrar dem. Måtten A/B i ritningen anger rörelseförloppet och krafterna. Både stolpen och förankringen måste tåla belastningen. Om gångjärnets placering eller stolpens mått avviker ska konsolerna justeras eller lämpliga förlängda konsoler väljas, så att den nödvändiga geometrin bibehålls. Profilens mått i sig garanterar inte detta.
| Öppning | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
För den specifika modellen, se mått på TOO3000:s förankringskonsoler. Vid utåtgående öppning krävs vanligtvis ett annat eller förlängt fäste; montören måste kontrollera A, B, C samt fri rörelse längs hela rörelsebanan.

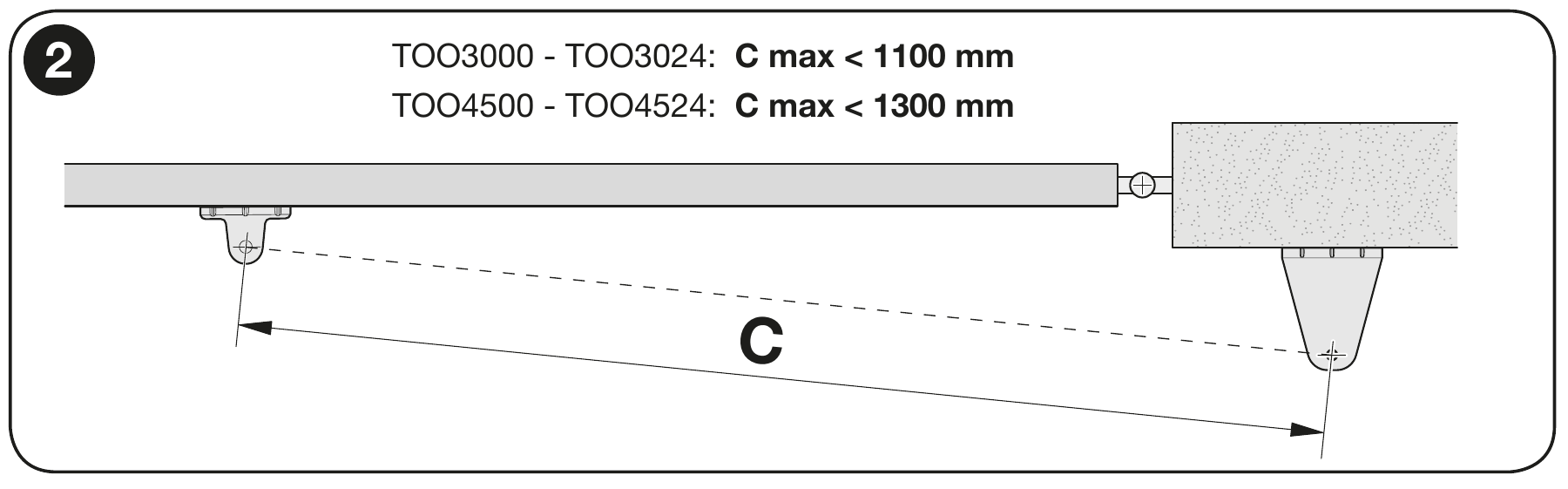

Måttet C när grinden är stängd
Mät avståndet med grindbladet stängt C < 1 100 mm. Värdet måste vara mindre än den angivna gränsen; det får inte vara lika med eller överstiga den. Den valda kombinationen av A/B måste också följas.

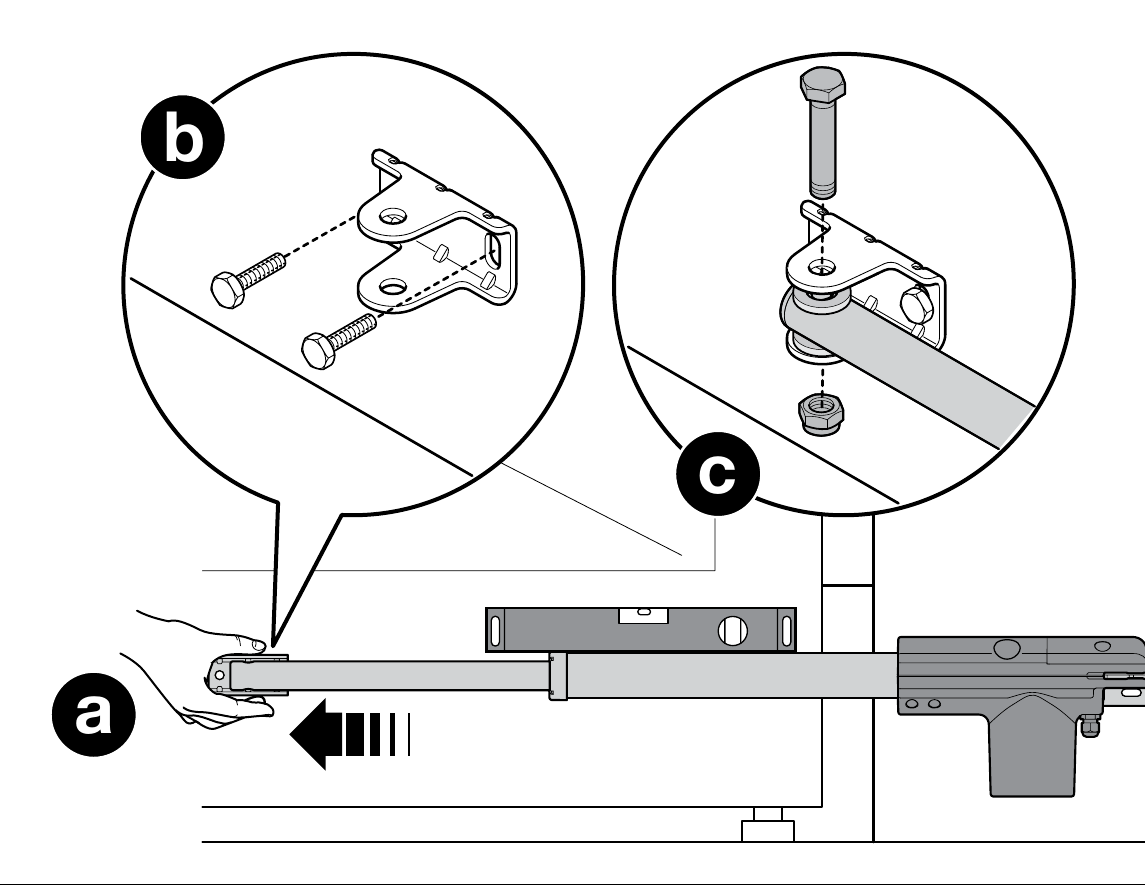

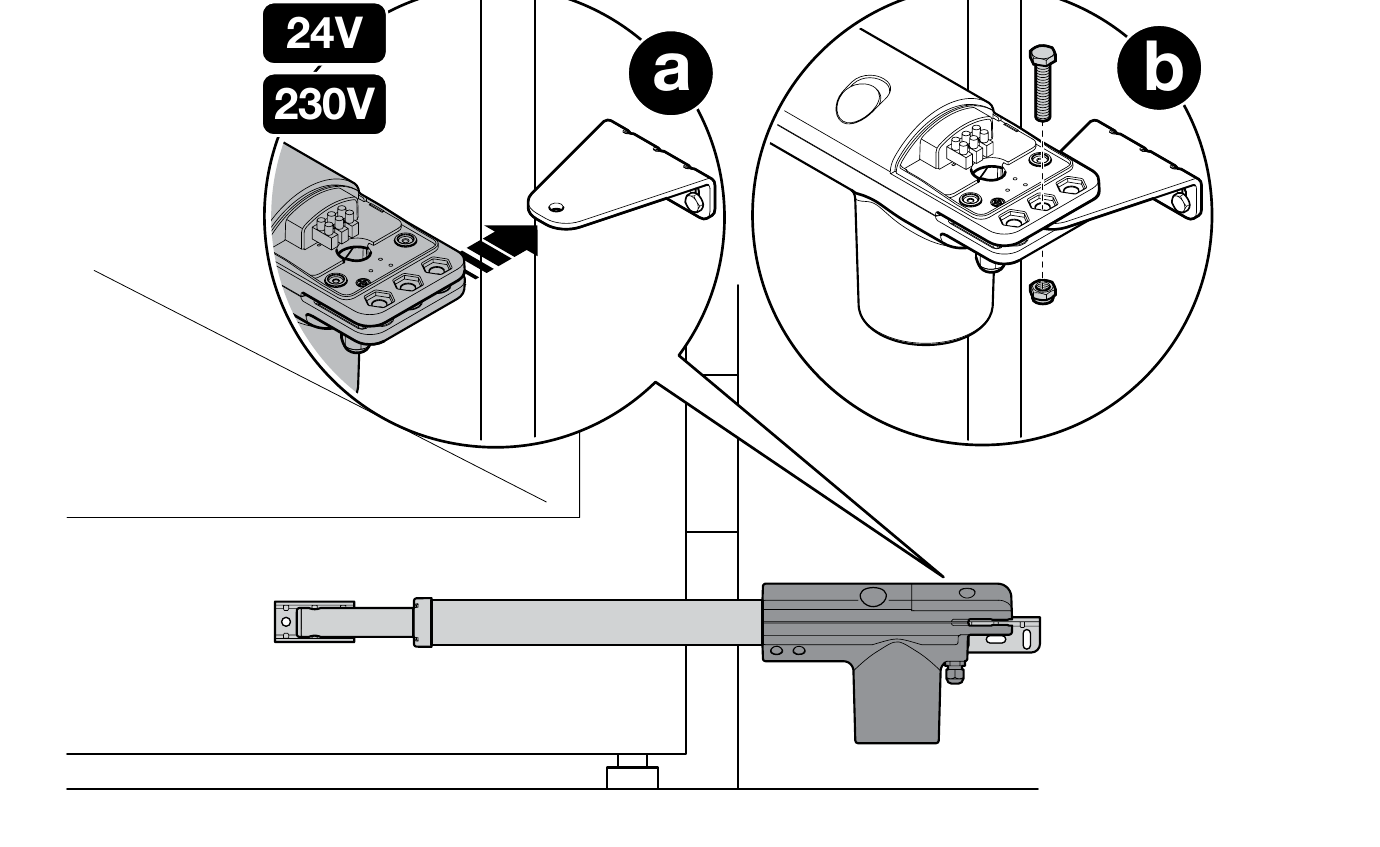

Fäst den bakre konsolen i den bärande konstruktionen och frikoppla, för ut kolven och provmontera först den främre konsolen. När motorn har riktats in kontrollerar du hela rörelsen manuellt. Lås konsolerna permanent först därefter. I både öppet och stängt läge måste mekaniska grindstopp; kolvens ändläge ersätter inte dessa.

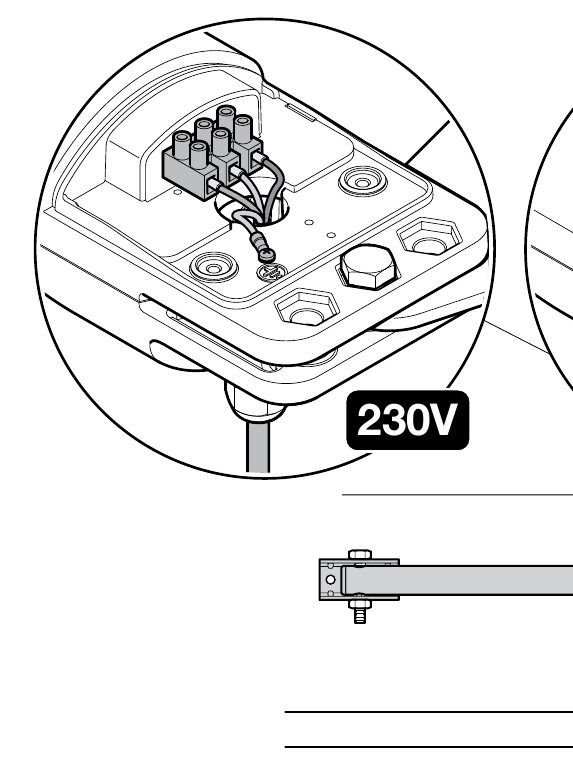

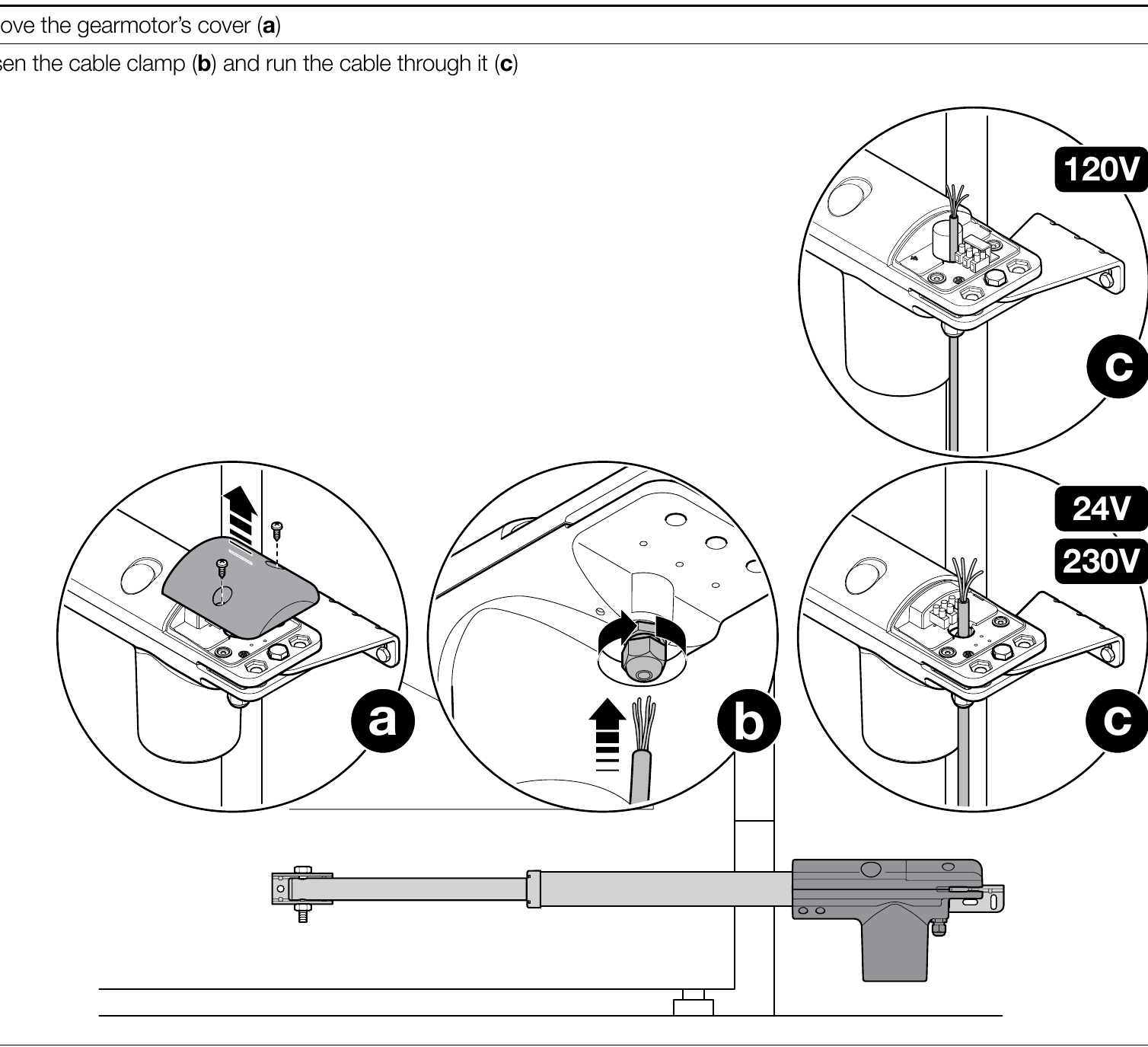

Anslutning av 230 V-motor
Anslutningen ska utföras av en behörig tekniker med strömmen frånkopplad. Kabeln förs genom kabelgenomföringen och fästs med klämman; skyddsledaren PE ansluts till motorn enligt ritningen. Motorledarna och motsvarande kondensator ansluts enligt plintarna på det aktuella styrkortet och komponentens märkning. För MC800/MCA5R30 ansluts en motor till M2; vid två motorer fördelas M1/M2 enligt rörelseordningen. Lågspänningsfotoceller får inte anslutas till motorplintarna.
För MC800/MCA5R30, se anslutning av motorerna M1/M2 och kabeldragning för styrenheten.

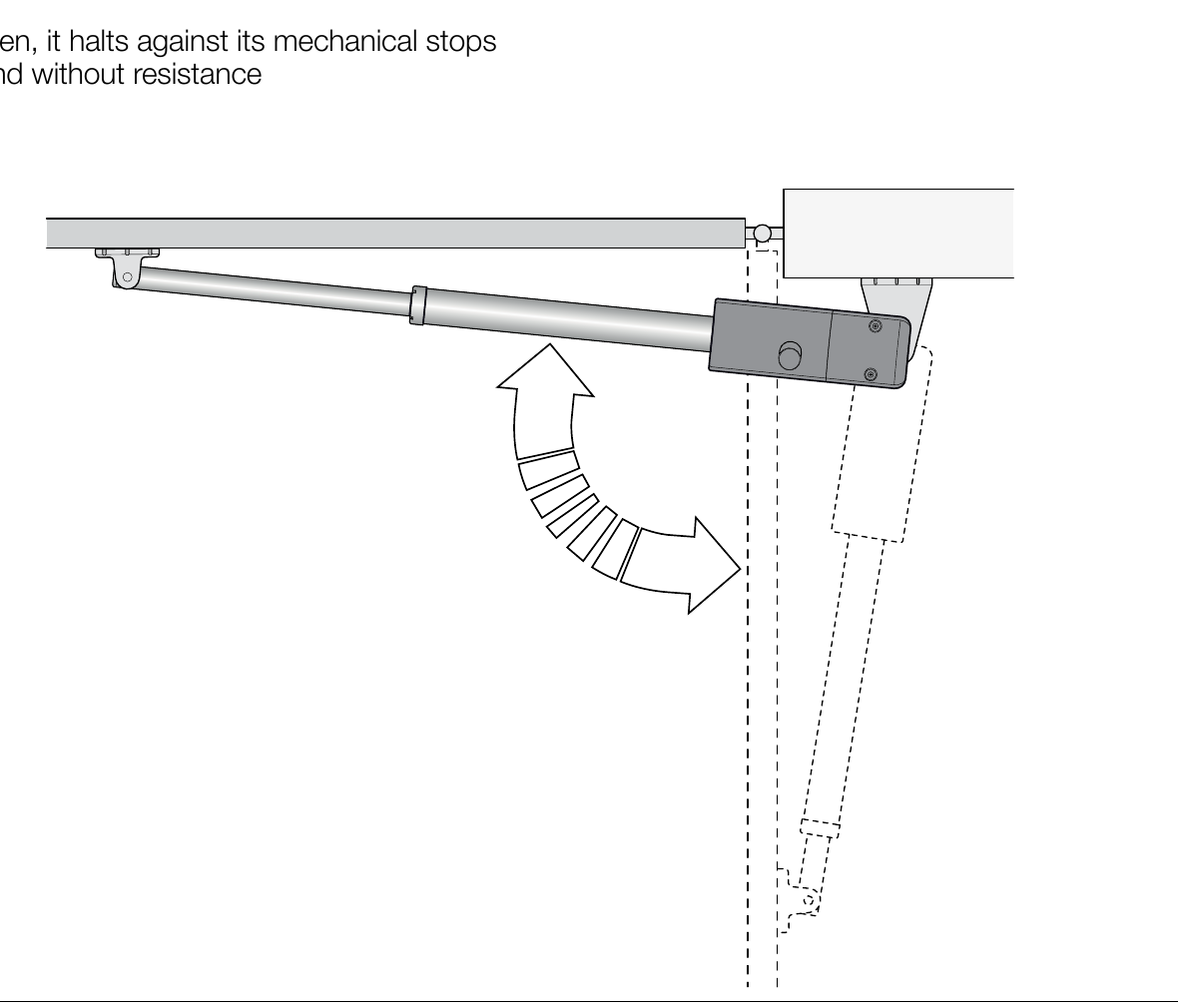

Test före första användning
Kontrollera att grinden rör sig fritt för hand, att fästena sitter stadigt, att båda stoppen är på plats och att motorn går åt rätt håll. Enligt NICE ska grindbladet kunna förflyttas manuellt i båda riktningarna med en kraft på högst 390 N när drivanordningen är frikopplad. Testa sedan enligt anvisningarna för den installerade styrenheten fotoceller, STOP, styrkommandon och reaktionen på hinder. För en installation med MC800 kräver tillverkaren även säkerhetslister; fotoceller i sig ersätter inte säkerhetslisterna. Motorn har ingen egen radioinlärning eller inlärning av rörelsebanan; för MC800, se radiostyrning och inlärning av grindbladens rörelse.

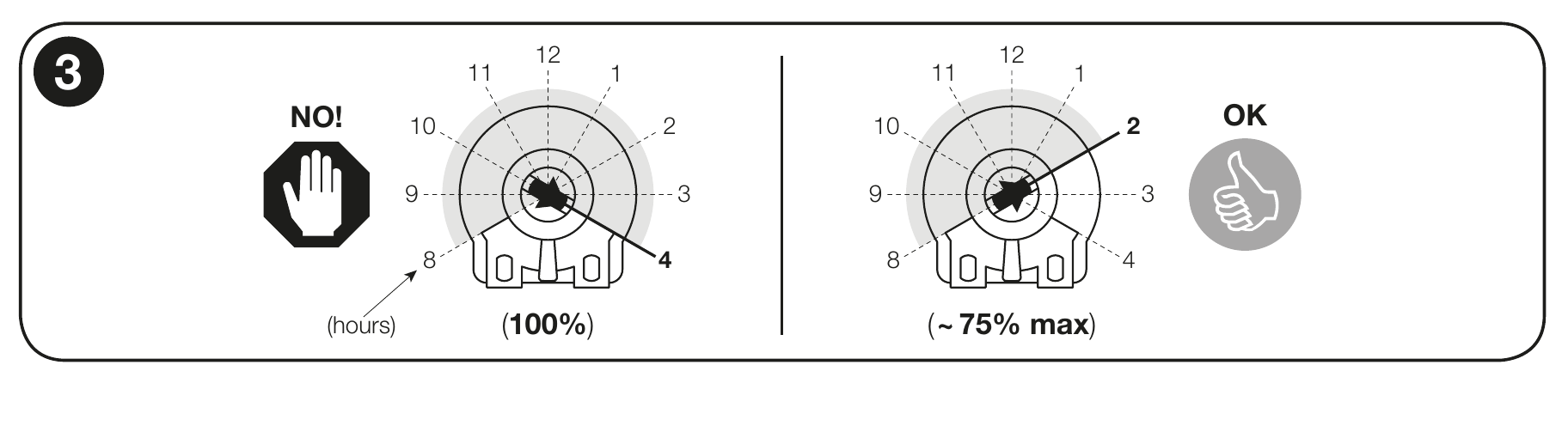

Om den installerade styrenheten har en kraftregulator Force-F, ställ inte in den på 100 % utan särskilt skäl. Om cirka 75 % inte räcker, kontakta teknisk support. På den aktuella MC800/MCA5R30 ställs kraften in enligt anvisningarna för detta styrkort; använd inte metoden med trimpotentiometer för detta styrkort. Kraftinställningen ersätter inte mätning och säkerhetsprovning av hela grinden.
Anslutning av tillbehör till MC800 med MCA5R30-styrkort
Följande anslutningsschema gäller för MC800/MCA5R30 i satser med denna styrenhet. Tillbehörsplintarna hör till styrenheten, inte till själva motorn. Använd kopplingsschemat för den aktuella styrenheten om en annan modell används. Koppla från nätspänningen innan arbetet påbörjas.
| Tillbehör | Plintar, strömförsörjning och polaritet |
|---|---|
Hjälpströmförsörjning | På MCA5R30 är plint 3 = 0 V (−) och plint 4 = +24 V DC och gemensam punkt för ingångarna. Den gemensamma gränsen för strömförsörjda tillbehör är 200 mA; kontrollera varje produkts strömförbrukning och tillåtna spänning. |
EPM-reläfotoceller | När Standby är avstängt och fototest inte används, strömförsörjs sändaren TX och mottagaren RX från plint 4 (+24 V DC) och plint 3 (−). Potentialfri kontakt C–NC på mottagaren ansluts mellan 4 (gemensam) och motsvarande ingång 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-ingångarna måste ställas in i läget för reläfotoceller; i läget för gränslägesbrytare har de en annan funktion. |
EPM med Standby aktiverat | Mata enligt MCA5R30-schemat både TX och RX mellan plint 4 (+24 V DC) och plint 5 (OutSTB, kopplad returledning). På EPM-fotocellerna är 1 = +, 2 = returledning. OutSTB är 24 V, högst 4 W och stängs av i Standby; använd inte plint 5 som permanent minus. RX-kontakten C–NC ansluts mellan 4 och motsvarande PHOTO-ingång. |
EPM med fototest | Anslut enligt fototestschemat TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Mottagaren har permanent strömförsörjning: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC sitter kvar mellan 4 och motsvarande PHOTO-ingång. Överbelasta inte OutSTB och använd den inte samtidigt för någon annan belastning; efter anslutning ska du utföra inlärning och testa säkerhetsfunktionen. |
BlueBUS-fotoceller | Kompatibla EPMB ansluts med två ledare till plintarna 6 och 7 på BlueBUS. + och − är inte polaritetsberoende. Ställ in adressen och starta en inlärning av enheterna när du har lagt till eller tagit bort en enhet. |
STOP- och styrkontakter | Potentialfri ingång 12/STOP accepterar NO, NC eller 8,2 kΩ beroende på den anslutna enheten; tillståndet lärs in. 13/SbS, 14/OPEN och 15/CLOSE använder en NO-kontakt mot plint 4 (gemensam). Sådana kontakter har ingen +/−-polaritet; anslut inte extern spänning till ingångarna. Detta gäller även reläer till nyckelbrytare eller externa mottagare. |
ELAC-varningsljus | NICE ELAC ansluts till utgången FLASH avsedd för en separat blinkande lampa: kopplad 120/250 V AC, högst 21 W. Detta är en nätspänningsutgång; den har ingen +/−-polaritet. Den får inte förväxlas med tillbehörens 24 V-plintar. |
Elektriskt lås | Plintarna 1–2 / EL: 12 V AC, högst 15 VA. Växelströmsutgången har ingen +/−-polaritet; kontrollera låsets specifikationer. |
Radiomottagare | OXIBD monteras i kontakten SM; använd inte strömplintarna 3/4 eller BlueBUS för den. Antennen ansluts enligt mottagarens anvisningar, inte till motorplintarna. |
Om AUX-ingångarna 8–11 används för gränslägesbrytare skiljer sig deras funktion från PHOTO-ingångarnas. När du byter fotoceller eller ändrar anslutningen ska du upprepa den relevanta inlärningen och testa att grinden stannar och reagerar som den ska. Detaljerade anvisningar finns i handboken för MC800-styrenheten.
Reläfotoceller i Standby-läge
Reläfotoceller med fototest
Kompatibla tillbehör
Tillbehör ansluts till den valda styrenheten, inte direkt till motorhuset. Valet av fotoceller, radio, varningsljus och lås beror på utgångarna och kontakterna på det faktiskt installerade kretskortet.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två 230 V-motorer. Välj efter antalet grindblad och grindens utrustning. |
|
| Varningsljus | Blinkar för att varna när grinden är i rörelse. Välj strömförsörjning efter utgången på den installerade styrenheten. |
|
| Fotoceller | Skyddar området kring grinden. MC800/MCA5R30 stöder reläkontakt och BlueBUS, MC200 har en reläingång för PHOTO; bestäm strömförsörjning, adressering och funktion utifrån vilket kort som valts. Typerna till höger är alternativ beroende på anslutningen. | |
| Säkerhetslister | Krävs utöver fotoceller vid installation med MC800. Välj listtyp och anslutningssätt utifrån STOP-ingången på det installerade styrkortet. |
|
| Fjärrkontroll | Fjärrstyrning. Välj kodning utifrån den radiomottagare som faktiskt är installerad; samma frekvens räcker inte i sig. För MC800, se mottagare och fjärrkontroller. | |
| Mottagare | Radiomottagare och övriga gränssnitt är avsedda för en specifik styrenhet. SM-insticksmodulen används med MC800; för MC200 ska du kontrollera dess inbyggda radio och anslutningsmöjligheter. |
|
| Antenn | Förbättrar mottagarens räckvidd; anslutningen beror på den installerade radiomodulen. | |
| Kodlås | Kodstyrd åtkomst. EDSWG kräver en kompatibel radiomottagare; BlueBUS EDSB används med MC800 som har detta gränssnitt, inte automatiskt med MC200. | |
| Nyckelbrytare | Nyckelstyrning från en fast plats; anslut kontakten till en lämplig styringång på styrenheten. | |
| Kortläsare | Åtkomst med kort eller nyckelbricka. ETPB använder BlueBUS MC800; anslut inte denna typ direkt till MC200. |
|
| Elektriska lås | Låset hjälper till att hålla grindbladet stängt, särskilt vid längre grindblad. PLA10/PLA11 är tillval; kontrollera strömförsörjning och tidsinställning utifrån styrenheten och den aktuella grinden. För MC800, se EL-utgång. |
|

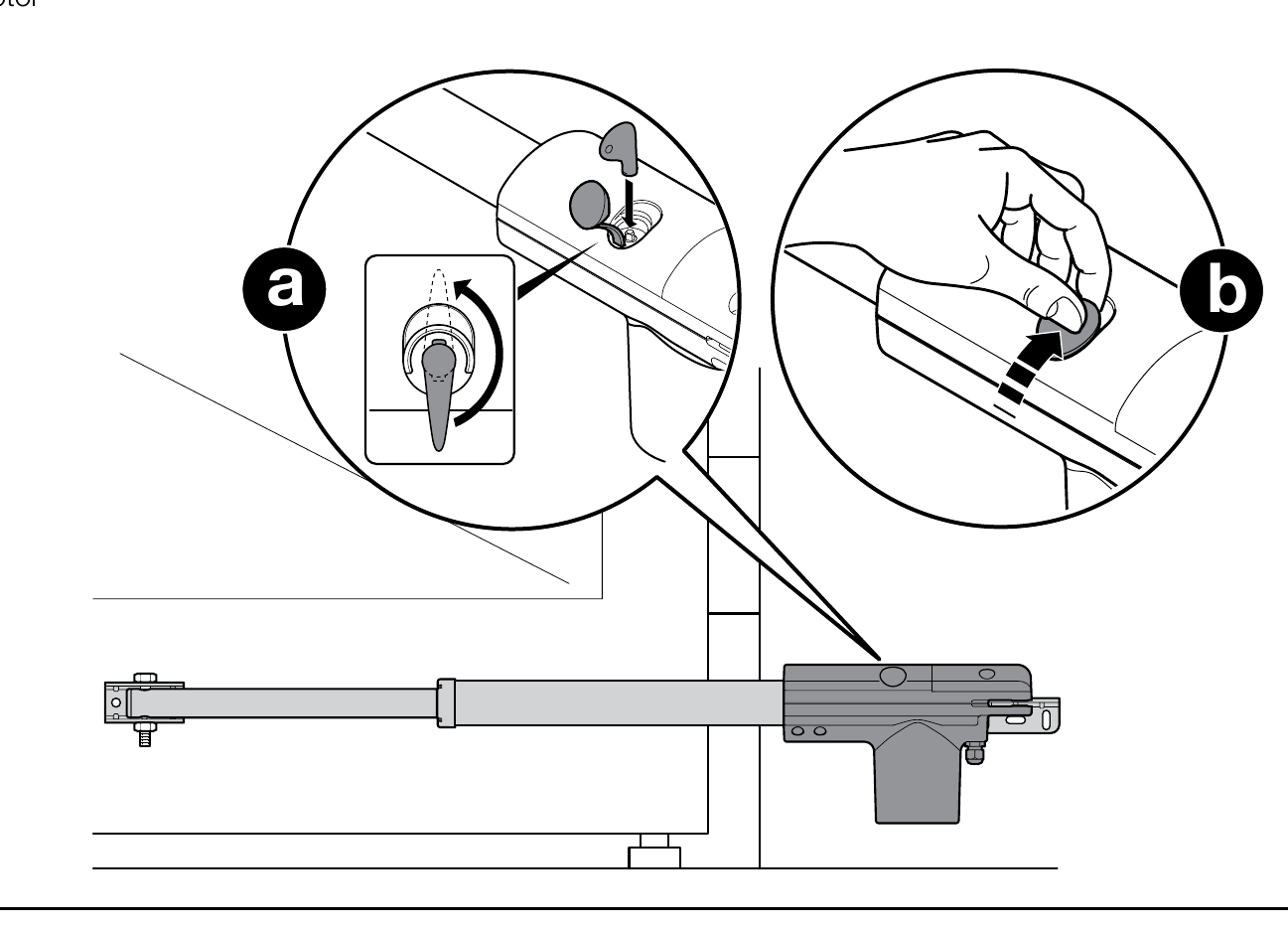

Manuell frikoppling vid strömavbrott
Öppna gummilocket, sätt i den medföljande nyckeln och vrid den 90° medurs. Därefter kan grinden flyttas manuellt. För att låsa igen, ställ grindbladet ungefär halvöppet och vrid nyckeln 90° moturs. Kontrollera att låset är säkrat innan motorn körs.
Underhåll och säkerhet
Låt kontrollera motorn och grinden senast sex månader efter driftsättning. Med strömmen frånkopplad kontrollerar teknikern konsoler, skruvar, korrosion, rörliga delar, ändstopp och säkerhetsanordningar; därefter utförs ett funktionstest. Använd inte grinden om den är skadad eller möter ovanligt motstånd.
Motorns tekniska data
| Parameter | Värde |
|---|---|
| Motormodell | TOO3000 |
| Motorspänning | 230 V AC / 50 Hz |
| Maximal längd på ett grindblad | 3 m |
| Maximal vikt för ett grindblad | 300 kg |
| Märkeffekt / maximal effekt | 250 / 340 W |
| Märkström / maximal ström | 1,1 / 1,5 A |
| Märkstyrka / maximal kraft | 300 / 2 000 N |
| Förflyttningshastighet | 0,016 m/s |
| Kolvslag | 400 mm |
| Driftsgräns | 24 cykler/h |
| Kapslingsklass | IP54 |
| Drifttemperatur | −20 till +50 °C |
| Motorns vikt | 6 kg |

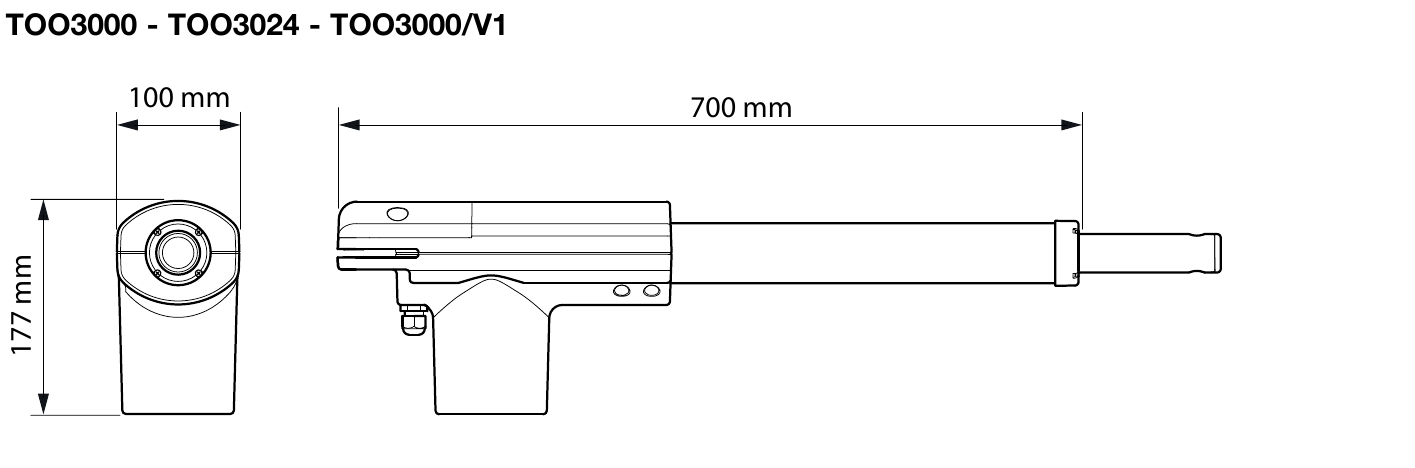

| Motorns mått | 700 × 100 × 177 mm |
Uppgifterna 340 W och 2 000 N är maximala, inte nominella. Vikten 6 kg avser själva motorn; vikten på den levererade förpackningen kan skilja sig.
