NICE MoonKey MOSU – nyckelbrytare förberedd för cylinderlås, utanpåliggande montering
| Produkttillgänglighet: | inte tillgänglig | Vi hjälper dig gärna att välja en ersättningsprodukt. Tveka inte att kontakta oss. |
|---|
Produktbeskrivning NICE MoonKey MOSU – nyckelbrytare förberedd för cylinderlås, utanpåliggande montering
Den här brytaren har ersatts av NICE Era nyckelbrytare EKSEU .
NICE MOSU är en mekanisk nyckelbrytare i serien NICE MoonKey, med vilken du kan styra genom att sluta och bryta elektriska kretsar drivmotorer inte bara av märket NICE. Nyckelbrytaren är tvåläges, vilket innebär att nyckeln kan vridas både åt höger och åt vänster. Du kan tilldela varje läge ett annat kommando. Brytaren är återfjädrande, vilket innebär att den återgår till utgångsläget tack vare fjädern.
Tekniska egenskaper för nyckelbrytaren NICE MOSU
| Leverantörens artikelnummer | MOSU |
|---|---|
| Låstyp | tvåläges återfjädrande lås |
| Typ av låscylinder | utan låscylinder, förberedd för låscylinder |
| Monteringstyp |
utanpåliggande, passar utmärkt med monteringsplatta MOA2 |
| Kontakter |
två växlande mikrobrytare, som antingen sluter (normalt öppna) eller bryter (normalt slutna) |
| Kontaktbelastning | Max. 48 V, 2 A |
| Kapslingsklass | IP43 |
| Belysning | nej, men förberedd för LED-belysning på 12/24 V MOSA1 |

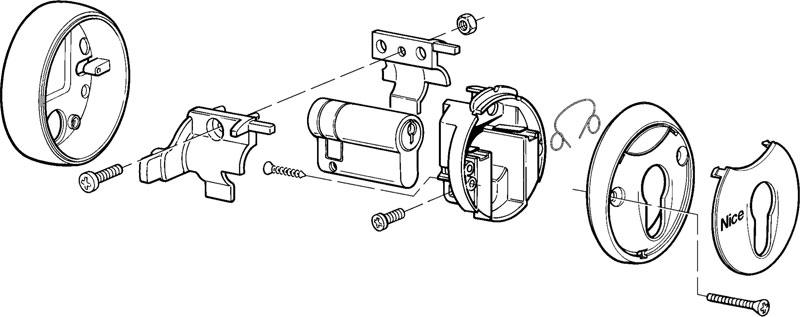

Utanpåliggande montering av nyckelbrytare NICE MoonKey MOSU
Anslutning av extrabelysning NICE MoonKey MOSA1
Obs! Anslutningen är densamma för alla nyckelbrytare; på illustrationsbilderna visas NICE MoonKey MOSEU. Den extra LED-lampan MOSA1 ingår inte i leveransen och måste beställas separat.
|
|
|
|
|
1. Anslut MOSA1 till nyckelbrytaren |
2. Anslut strömförsörjningen (utgången finns vanligtvis på styrenhetens kopplingsplint, exempel på utgång: Robus, Road). |
3. Klart! Nyckelbrytaren är nu upplyst. Här är MOSEU med monteringsplatta MOA2 och LED-belysning MOSA1. |
Öppning av nyckelbrytare NICE MoonKey MOSU
| 1. Bänd loss locket till drivmotorns nyckelbrytare | 2. Skruva loss skruvarna på drivmotorns nyckelbrytare | 3. Vrid nyckeln i drivmotorns nyckelbrytare och dra ut frontdelen |
 |
 |
 |
Kopplingsschema för nyckelbrytare NICE MOSU
Exempel på kopplingsschema för nyckelbrytare NICE MoonKey MOSU med drivmotor NICE Robus (RB400, RB600, RB1000) och Run (RUN1800P)
När nyckeln vrids sker följande:
Åt vänster: STOPP
Åt höger: Stegvis styrning
Exempel på kopplingsschema för nyckelbrytare NICE MoonKey MOSU med drivmotor NICE Road (RD400)
När nyckeln vrids sker följande:
Åt vänster: STOPP
Åt höger: Stegvis styrning
Alternativa nyckelbrytare
| Montering/låscylinder | Enkel låscylinder | Cylinderlås | Utan låscylinder |
|---|---|---|---|
| Utanpåliggande montering |
|
|
MOSU (du är här) |
| Infälld montering |
|
|
finns inte |
Tillbehör till nyckelbrytaren NICE MoonKey MOSU
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED-belysning till nyckelbrytare. |
Monteringsplatta för nyckelbrytare. |
Adapter för stolpe MOCF2. |
Stolpe med två fack för fotoceller. En hållare för nyckelbrytare MOCA1 kan monteras upptill. |
Stolpe för nyckelbrytare. |
