NICE MoonKey MOSE – nyckelbrytare med enkel cylinder, utanpåliggande montering
| Produkttillgänglighet: | ersatt | Produkten tillverkas inte längre, men som tur är har den ersatts av en nyare modell. |
|---|
Produktbeskrivning NICE MoonKey MOSE – nyckelbrytare med enkel cylinder, utanpåliggande montering
Nyckelbrytare NICE MOSE har ersatts.
Dess fullt kompatibla efterträdare är NICE Era Key Switch EKS.
NICE MOSE är en mekanisk nyckelbrytare i serien NICE MoonKey, med vilken du kan styra genom att koppla och bryta elektriska kretsar drivsystem inte bara av märket NICE. Nyckelbrytaren är tvåläges, vilket innebär att nyckeln kan vridas både åt höger och åt vänster. Du kan tilldela ett annat kommando till varje läge. Brytaren är fjäderåtergående, vilket innebär att den återgår till utgångsläget tack vare en fjäder. Till brytaren kan man köpa till en aluminiumstolpe NICE MOCS.
Tekniska egenskaper för nyckelbrytaren NICE MOSE
| Leverantörens artikelnummer | MOSE |
|---|---|
| Låstyp | tvåläges fjäderåtergående lås |
| Typ av cylinder | enkel cylinder |
| Monteringstyp |
utanpåliggande, kompletteras lämpligen med en monteringsplatta MOA2 |
| Kontakter |
två växlande mikrobrytare; antingen sluter de (normalt öppna) eller bryter (normalt slutna) |
| Kontaktkapacitet | Max. 48 V 2 A |
| Skyddsklass | IP43 |
| Belysning | nej, men förberedd för LED-belysning 12/24 V MOSA1 |

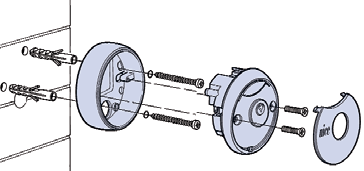

Utanpåliggande montering av nyckelbrytare NICE MoonKey MOSE
Anslutning av extrabelysning NICE MoonKey MOSA1
Obs! Anslutningen är densamma för alla nyckelbrytare; på illustrationsbilderna visas NICE MoonKey MOSEU. Den extra LED-lampan MOSA1 ingår inte i leveransen utan måste beställas separat.
|
|
|
|
|

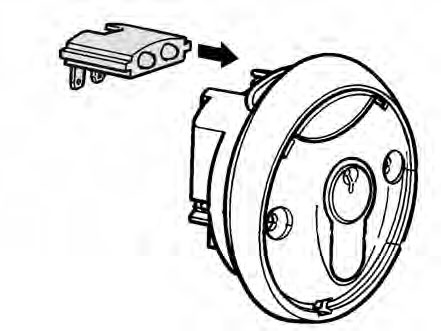

1. Anslut MOSA1 till nyckelbrytaren |
2. Anslut strömförsörjningen (vanligtvis finns utgången på styrenhetens kopplingsplint, exempel på utgång: Robus, Road). |
3. Klart! Nyckelbrytaren är nu belyst. Här är MOSEU med monteringsplatta MOA2 och LED-belysning MOSA1. |
Öppna nyckelbrytaren NICE MoonKey MOSE

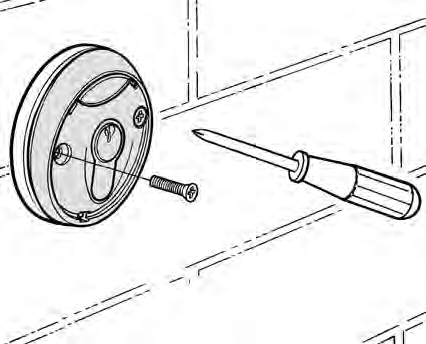

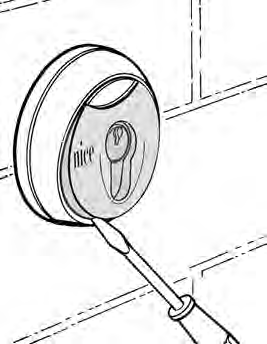

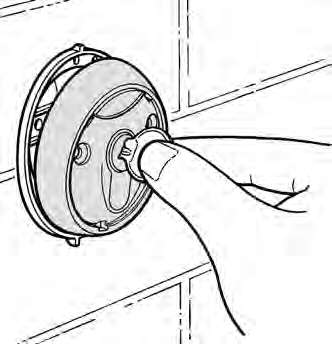

| 1. Bänd loss locket på drivsystemets nyckelbrytare | 2. Skruva loss skruvarna på drivsystemets nyckelbrytare | 3. Vrid nyckeln i drivsystemets nyckelbrytare och dra ut frontdelen |
 |
 |
 |
Anslutning av nyckelbrytare NICE MOSE

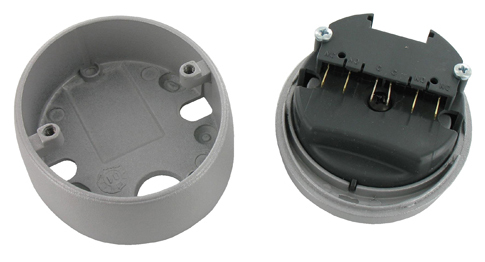

Nyckelbrytare NICE MoonKey MOSE, insida
Exempel på kopplingsschema för nyckelbrytare NICE MoonKey MOSE med drivsystemen NICE Robus (RB400, RB600, RB1000) och Run (RUN1800P)
När nyckeln vrids händer följande:
Åt vänster: STOPP
Åt höger: Stegvis manövrering
Exempel på kopplingsschema för nyckelbrytare NICE MoonKey MOSE med drivsystemet NICE Road (RD400)
När nyckeln vrids händer följande:
Åt vänster: STOPP
Åt höger: Stegvis manövrering
Alternativa nyckelbrytare
| Montering/cylinder | Enkel cylinder | Cylinder | Utan cylinder |
|---|---|---|---|
| Utanpåliggande montering |
MOSE (du är här) |
|
|
| Infälld montering |
|
|
finns inte |
Tillbehör till nyckelbrytaren NICE MoonKey MOSE
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED-belysning till nyckelbrytare. |
Monteringsplatta för nyckelbrytare. |
Stolptopp MOCF2. |
Stolpe med två fack för fotoceller. Det går att montera hållaren för nyckelbrytaren MOCA1 upptill. |
Stolpe för nyckelbrytare. |
