Produktbeskrivning NICE MoonKey MOSEU – nyckelbrytare med cylinderlås, utanpåliggande montering
NICE MOSEU är en mekanisk nyckelbrytare i serien NICE MoonKey, som gör att du kan styra drivmotorer inte bara av märket NICE. Nyckelbrytaren är tvåläges, vilket innebär att nyckeln kan vridas både åt höger och åt vänster. Du kan tilldela varje läge ett eget kommando. Brytaren är fjäderbelastad, vilket innebär att den återgår till utgångsläget med hjälp av en fjäder.
Tekniska egenskaper för nyckelbrytaren NICE MOSEU
| Leverantörens artikelnummer | MOSEU |
|---|---|
| Typ av lås | tvåläges fjäderbelastat lås |
| Typ av cylinder | cylinder |
| Monteringstyp |
utanpåliggande, kompletteras med fördel med en monteringsplatta MOA2 |
| Kontakter |
två växlande mikrobrytare, som antingen sluter (normalt öppna) eller bryter (normalt slutna) |
| Kontaktkapacitet | Max. 48 V, 2 A |
| Kapslingsklass | IP43 |
| Belysning | nej, men förberedd för LED-belysning 12/24 V MOSA1 |

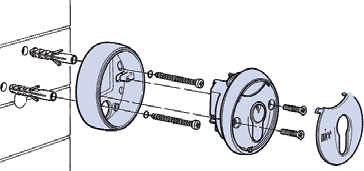

Utanpåliggande montering av nyckelbrytare NICE MoonKey MOSEU
Anslutning av extralampa NICE MoonKey MOSA1
Obs! Anslutningen är likadan för alla nyckelbrytare; på bilderna visas NICE MoonKey MOSEU. Den extra LED-lampan MOSA1 ingår inte och måste beställas separat.
|
|
|
|
|
1. Anslut MOSA1 till nyckelbrytaren |
2. Anslut strömförsörjningen (uttaget finns vanligtvis på kopplingsplinten i styrenheten, exempel på uttag: Robus, Road). |
3. Klart! Nyckelbrytaren är nu belyst. Här är MOSEU med monteringsplatta MOA2 och LED-belysning MOSA1. |
Öppning av nyckelbrytare NICE MoonKey MOSEU
| 1. Bänd loss locket på drivmotorns nyckelbrytare | 2. Skruva loss skruvarna på drivmotorns nyckelbrytare | 3. Vrid nyckeln i drivmotorns nyckelbrytare och dra ut frontdelen |
 |
 |
 |
Anslutning av nyckelbrytare NICE MOSEU
Nyckelbrytare NICE MoonKey MOSEU, insida
Exempel på kopplingsschema för nyckelbrytare NICE MoonKey MOSEU med drivmotor NICE Robus (RB400, RB600, RB1000) och Run (RUN1800P)
När nyckeln vrids:
Åt vänster: STOPP
Åt höger: Stegvis manövrering
Exempel på kopplingsschema för nyckelbrytare NICE MoonKey MOSEU med drivmotor NICE Road (RD400)
När nyckeln vrids:
Åt vänster: STOPP
Åt höger: Stegvis manövrering
Alternativa nyckelbrytare
| Montering/cylinder | Enkel cylinder | Cylinder | Utan cylinder |
|---|---|---|---|
| Utanpåliggande montering |
|
MOSEU (du är här) |
|
| Infälld montering |
|
|
finns inte |
Tillbehör till NICE MoonKey MOSEU nyckelbrytare
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED-belysning för nyckelbrytare. |
Monteringsplatta för nyckelbrytare. |
Adapter för MOCF2-stolpe. |
Stolpe med två urtag för fotoceller. Det går att montera MOCA1-hållaren för nyckelbrytare upptill. |
Stolpe för nyckelbrytare. |
