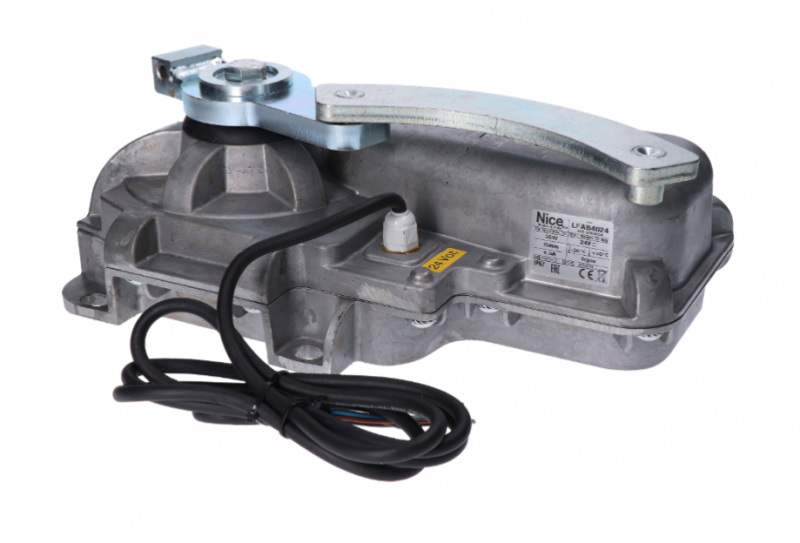

NICE L-Fab LFAB4024HS – fristående underjordisk drivsystem för slaggrind med en grindbladslängd på 4 m och vikt på 400 kg
Nytt| Produkttillgänglighet: | inom 14 dagar | Vi skickar normalt varor inom 14 dagar. |
|---|
inom 14 dagar
7 059,90 kr inkl. moms
| Vikt |
|---|
| 15 kg |
Produktbeskrivning NICE L-Fab LFAB4024HS – fristående underjordisk drivsystem för slaggrind med en grindbladslängd på 4 m och vikt på 400 kg
NICE L-FAB LFAB4024HS är en fristående underjordisk självhämmande drivning för en grindhalva. Den har en motor på 24 V DC med magnetisk encoder. Styrenhet ingår inte; för en ny installation används NICE MC824HR30. För en tvåbladig grind behövs två motorer och en lämplig styrenhet.
Drivningen är dold under gångjärnsaxeln och påverkar inte grindens utseende vare sig utifrån eller inifrån. En underjordisk lösning passar även där det inte finns plats för linjär grindöppnare eller ledarmsöppnare. Boxen med bärarm utgör grindbladets nedre infästning; den måste monteras stadigt, vara i linje med gångjärnen och ha dränering.
HighSpeed-versionen öppnar 90° på cirka 6 sekunder vid normal montering, utan att start och inbromsning räknas in. Den faktiska tiden beror på grindbladet och hastighetsinställningen. Gräns: 4 m / 400 kg innebär inte 400 kg vid en längd på 4 m.
24 V är motorns spänning; MC824HR30 har nätmatning på 230 V AC. För en komplett installation väljer du även box, frikoppling, manöverdon och säkerhetsanordningar.

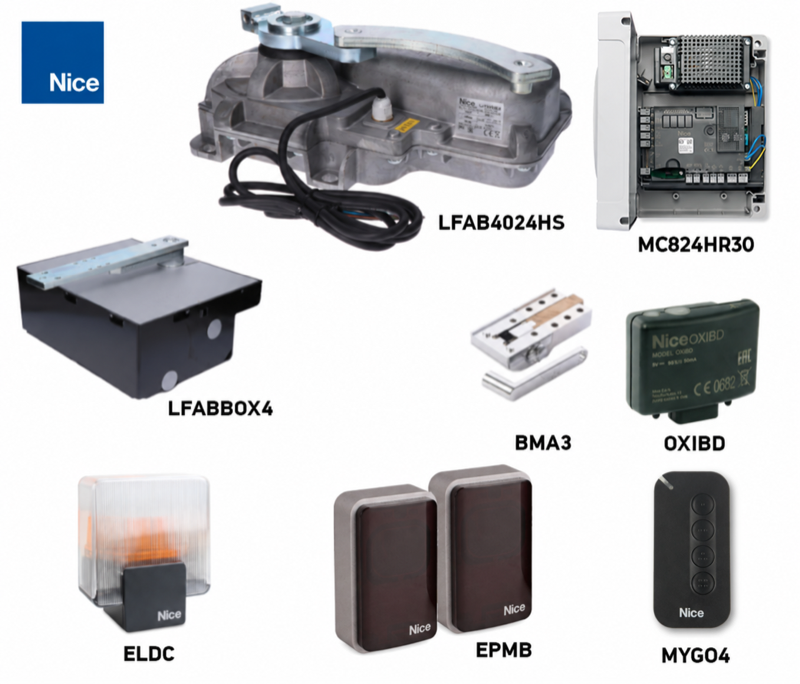

Styrning och kompatibla tillbehör
Anslutningarna och inlärningen nedan gäller för MC824HR30 med kretskort MCA1R30. För en äldre styrenhet väljer du anslutning utifrån det kretskort som faktiskt är installerat. MC824L ersätter inte MC824H för den här motorn.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Motoranslutning. |
|
| Varningsljus | Signalerar att grinden är i rörelse. Spänning och maximal strömförbrukning måste överensstämma med FLASH-utgången. |
Övriga varningsljus väljs utifrån spänningen och strömförbrukningen för den aktuella styrenhetens FLASH-utgång. |
| Fotoceller | Skyddar passageområdet beroende på fotocellernas placering och driftläge; anslutning. |
EPMOW kräver ett radiogränssnitt IBW anslutet till BlueBUS. FT210B har en batteridriven sändare på portbladet och en mottagare ansluten med två ledare till BlueBUS; den överför även statusen för säkerhetslisten. |
| Sändare | Fjärrkontroll som passar mottagarens kodning. ON3ELR använder OXILR, ON3EBD använder OXIBD. Parkoppling av fjärrkontroll. |
|
| Mottagare | Radiomottagare för SM-kontakt på styrenheten. Mottagarens och sändarens kodning måste vara densamma. OXILR och OXIBD använder olika radiosystem. |
|
| Antenn | Välj antenn efter frekvensen hos den installerade mottagaren. För OXIBD ansluts den till mottagarens antennterminaler. |
|
| Kodknappsats | Åtkomst med kod. Välj EDSWG efter mottagare; EDSB använder BlueBUS och kräver inlärning av enheter. |
|
| Nyckelbrytare | Nyckelstyrning via en potentialfri NO-kontakt till styrenhetens styringång. |
|
| Elektriska lås | För LFAB4024HS är elektriskt lås obligatoriskt för portblad som är längre än 3 m. Strömförsörjning till ELS. |
|
| Kortläsare | Åtkomst med tagg eller kort. ETPB ansluts till BlueBUS; kör inlärning av enheter efter anslutningen. |
|
| Reservkraft | Drift vid strömavbrott. Välj batteri efter kretskortet och kontakten på styrenheten. |
För den aktuella MC824HR30 PSS324. Den äldre PS324 kräver CABLA11 och avstängt Standby (L4 = OFF); reservkraftsanslutning. |
| Säkerhetskant | Begränsar följderna av kontakt med ett hinder; separata skydd krävs vid farliga punkter. Kontroller före överlämning. |
|
Motor, fundamentbox och frikoppling
| Del av satsen | Det här behöver du |
|---|---|
| Separat LFAB4024HS | En motor med magnetisk pulsgivare, 2 m anslutningskabel och mekaniskt stängningsstopp. Varken box eller styrenhet är inbyggd i motorn. |
| Fundamentbox | LFABBOX4 av kataforetiskt behandlat stål eller rostfritt stål LFABBOX4I. Boxen innehåller en bärarm för grindbladet och ett mekaniskt öppningsstopp. Köps separat. |
| Manuell frikoppling | NICE BMA3 med nyckel för manuell manövrering av grindbladet vid strömavbrott. Köps separat. |
| Styrning och säkerhet | MC824HR30, mottagare, fjärrkontroller, fotoceller och säkerhetskant efter behov för den aktuella grinden. |
| Större öppningsvinkel | NICE BMA1 med kedjedrift, upp till 360° för grindblad upp till 3,5 m. Det krävs tillräckligt med utrymme och yttre mekaniska stopp. |
Motorn har ett metallhölje. Boxen kan användas för både höger- och vänsterhängda grindblad. Varianterna i stål respektive rostfritt stål skiljer sig åt i material och ytbehandling; inte heller en box i rostfritt stål ersätter effektiv vattenavledning.
Satser för ett eller två grindblad

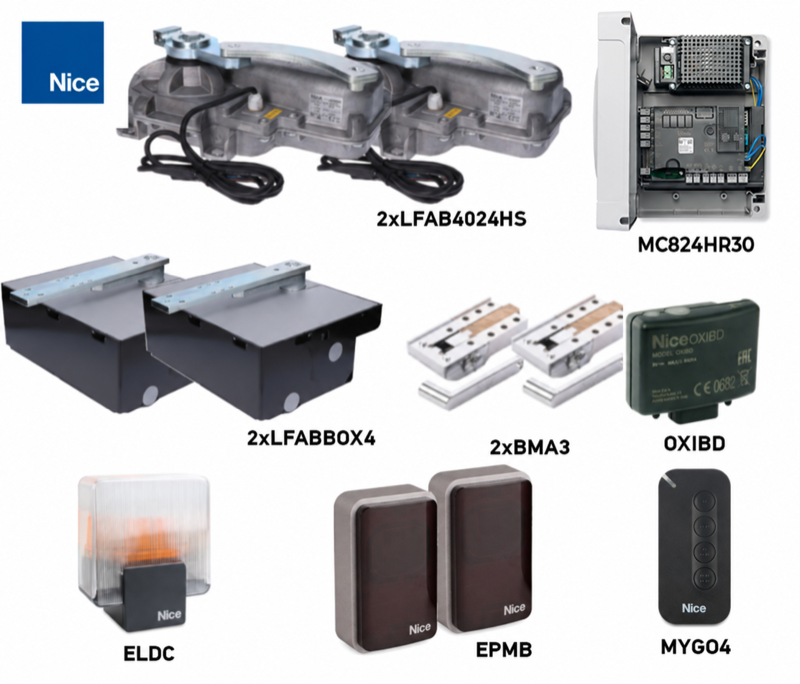

Satserna skiljer sig åt i antal motorer, boxar och frikopplingar. Två motorer ökar inte den tillåtna längden eller vikten för ett enskilt grindblad. Jämför utrustningen nedan för hela grinden.
| Ett grindblad | Separat motor | Två grindblad |
|---|---|---|
| Separat LFAB4024HS
En 24 V DC-motor med pulsgivare. Box, frikoppling och styrenhet köps separat. |
|
Grindens längd, vikt och drift

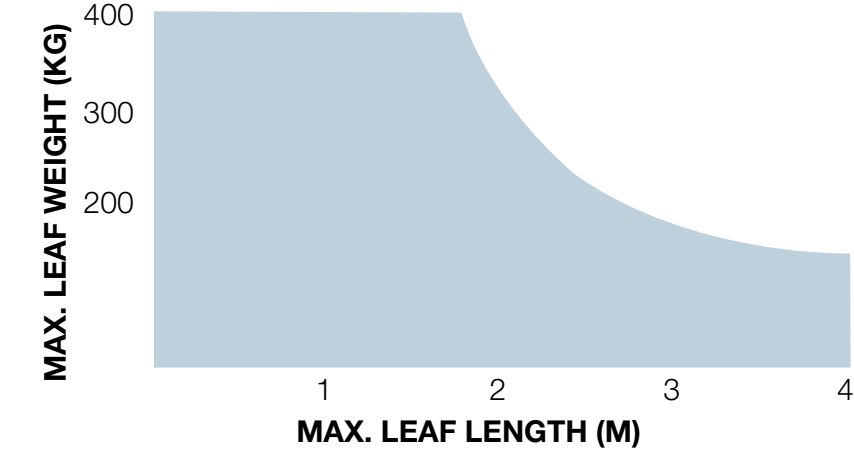

4 m och 400 kg är separata maxgränser. Läs av den tillåtna vikten för aktuell längd i diagrammet: den vågräta axeln visar längden på ett grindblad i meter och den lodräta axeln dess vikt i kilogram. För ett 4 m långt grindblad är gränsen cirka 150 kg; välj vikt enligt kurvan för kortare grindblad.
Grindbladets höjd, tät fyllning, stark vind och motstånd i gångjärnen kan minska de tillåtna värdena avsevärt. Kontrollera hela grindens manuella rörelse och säkra krafter före val; varken vikten ensam eller motorns effekt garanterar att lösningen är lämplig.
| Egenskap | LFAB4024HS |
|---|---|
| Användningsområde | Snabb rörelse för ett lättare grindblad |
| Maxgränser enligt diagrammet | 4 m / 400 kg |
| Maximalt vridmoment | 200 Nm |
| Drift vid 90° öppning | 50 cykler/h |
| Box | LFABBOX4 / LFABBOX4I |
| Styrning av den nya enheten | MC824HR30 |
En cykel består av en öppning och en stängning. Vid öppning upp till 180° med BMA1 halveras det angivna antalet cykler per timme. Det gäller drift vid nominell belastning, inte obegränsad kontinuerlig drift.
Montering av box och drivsystem
Låt en tekniker utföra monteringen och inställningen. Grinden måste vara mekaniskt i gott skick: grindbladet ska kunna röras lätt för hand, utan att kärva eller röra sig av sig självt. Kontrollera även klämställen vid gångjärnen och mellan grindbladen. Om grindbladet har en gånggrind ska den ha en övervakningskontakt som spärrar drivningen när den är öppen.
Dränering, inriktning och gjutning
- Förbered en grop för den aktuella boxen, säker ingjutning, kabelrör och dränering. Kontrollera måtten och monteringshöjden mot den levererade boxen före gjutningen.

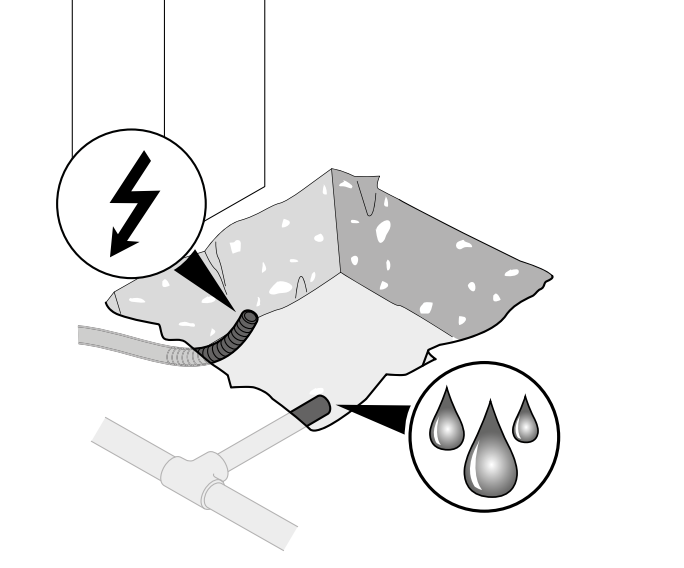

- Dra en separat kabelväg till boxen och ordna effektiv dränering av vatten. Dräneringen får inte vara igensatt eller mynna ut på en plats där vattnet kan rinna tillbaka.

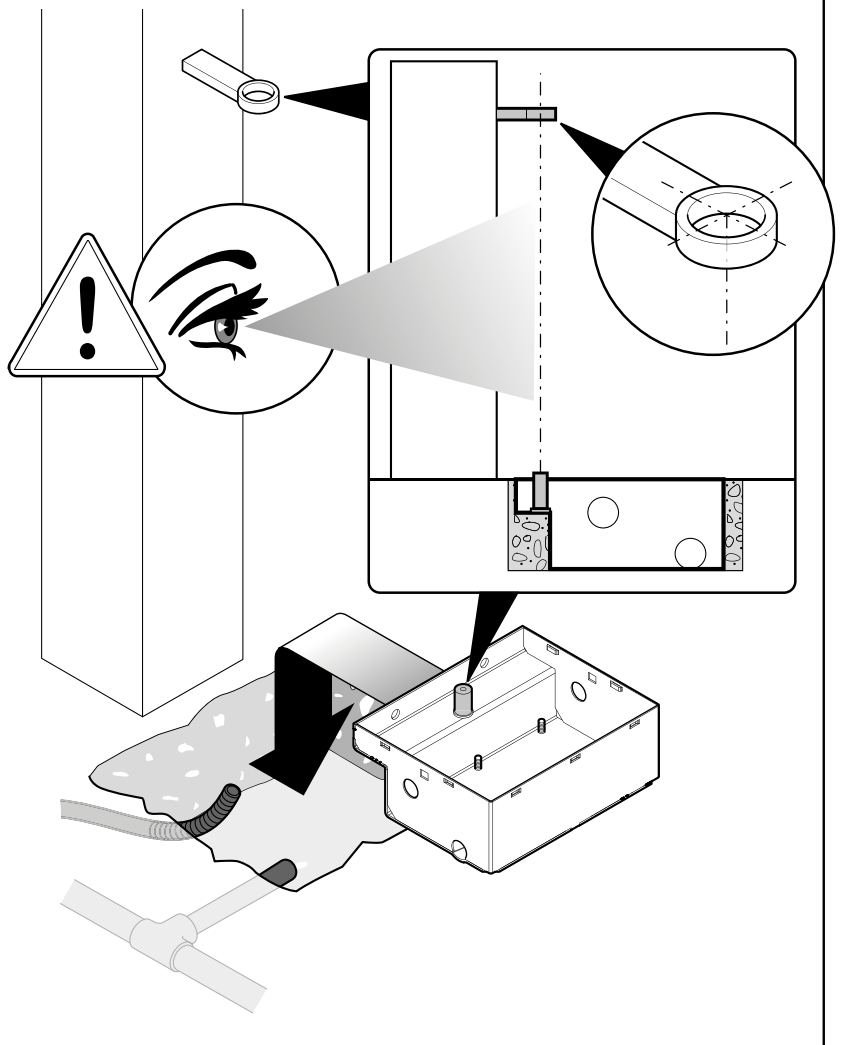

- Placera boxen vågrätt. Dess tappaxel måste vara exakt i linje med grindbladets gångjärnsaxel längs hela rörelsebanan. Kontrollera placering och monteringshöjd före gjutningen.

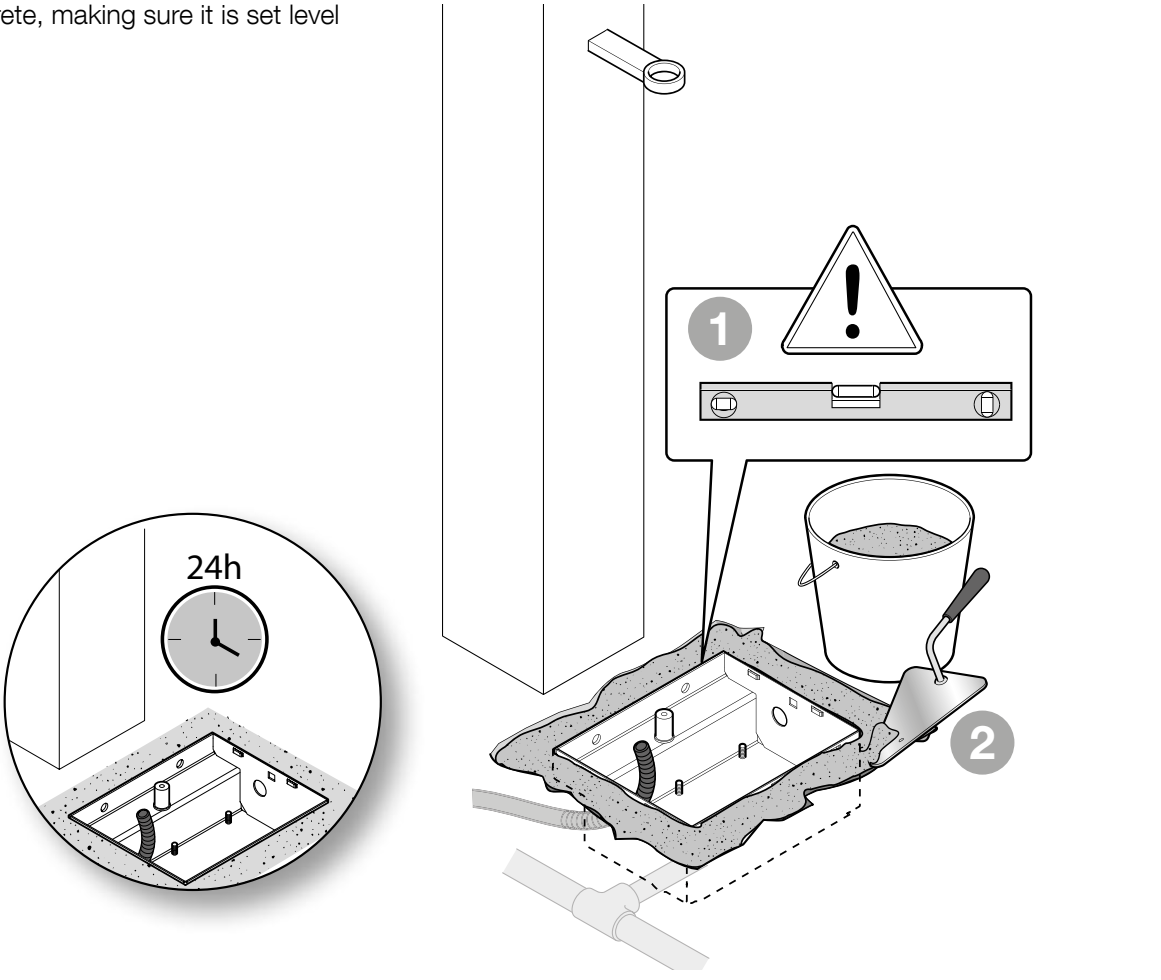

- Gjuta fast boxen ordentligt och låt betongen härda tillräckligt länge. Skydda gängorna och dräneringen från smuts.
Praktisk förklaring finns i anvisningen för montering av fundamentboxen. Kapslingsklass IP67 skyddar motorn även vid tillfällig nedsänkning i vatten; ersätter inte dränering och är ingen anledning att låta boxen stå under vatten under längre tid.
Montering av motor och fastsättning av grindbladet

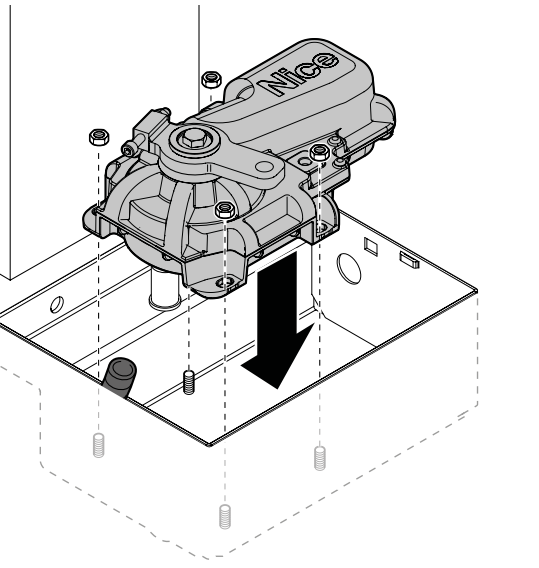

- Placera motorn i boxen i rätt riktning och fäst den med brickor och muttrar.
- Montera kulan och manöverkonsolen på boxens tapp. Montera frikopplingsarmen och kopplingsarmen enligt ritningen. Alla rörliga delar måste vara korrekt sammankopplade.

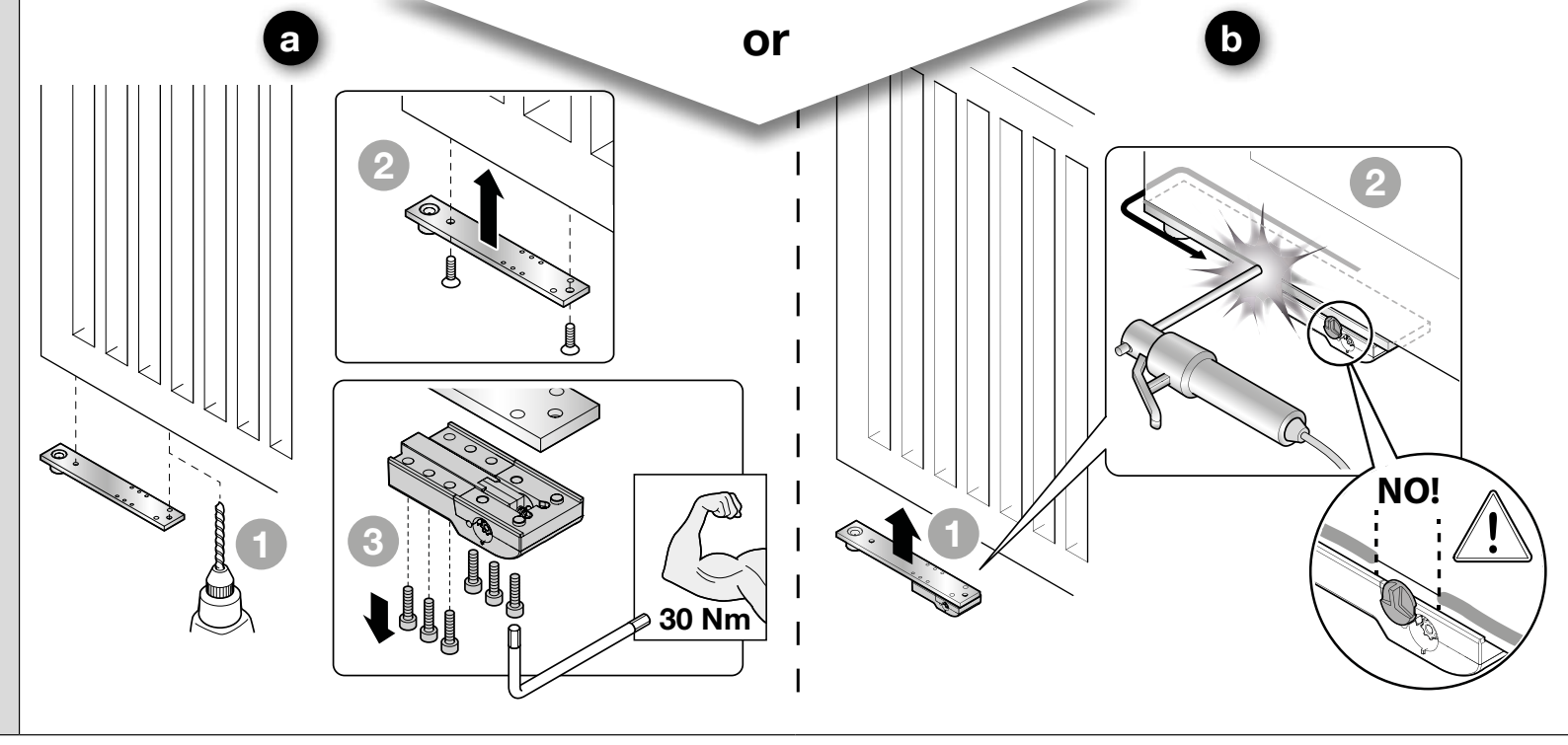

- Fäst grindbladet vid bärarmen med skruvar eller en hållbar svetsfog. Den avbildade skruvförbandet ska dras åt till 30 Nm. Skydda motorn, frikopplingen och plastdelarna mot värme vid svetsning; svetsa inte grindbladet vid frikopplingshylsan, som är markerad som felaktig plats.
- Smörj de avsedda kontaktytorna och kontrollera att delarna rör sig fritt. Dra kabeln så att den inte utsätts för belastning eller skadas; skarven får inte ligga i boxen.
- Sätt tillbaka kåpan efter inställning av ändstoppen och genomförda tester och fäst den med två skruvar. Åtkomsten till frikopplingen måste vara fri.

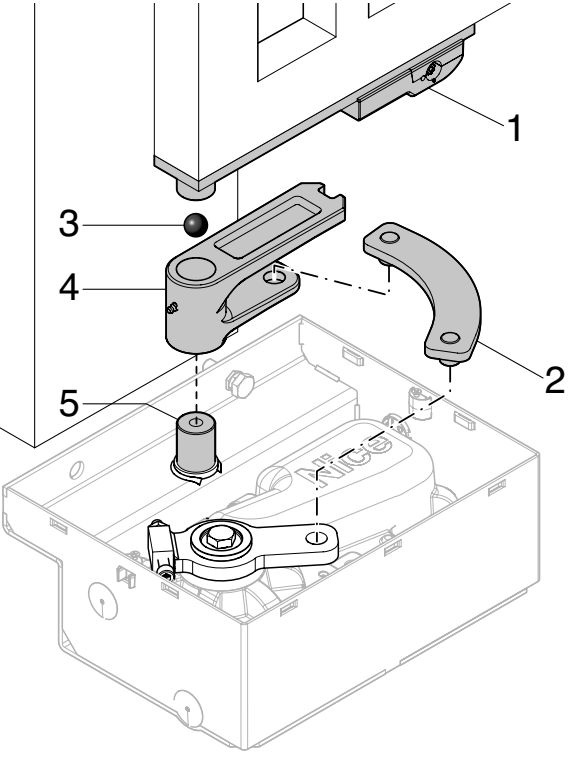

Förklaring av armarna: 1 frikopplingsarm, 2 kopplingsarm, 3 kula, 4 manöverkonsol, 5 boxens tapp. Siffrorna i följande monteringsanvisning anger monteringsordningen.

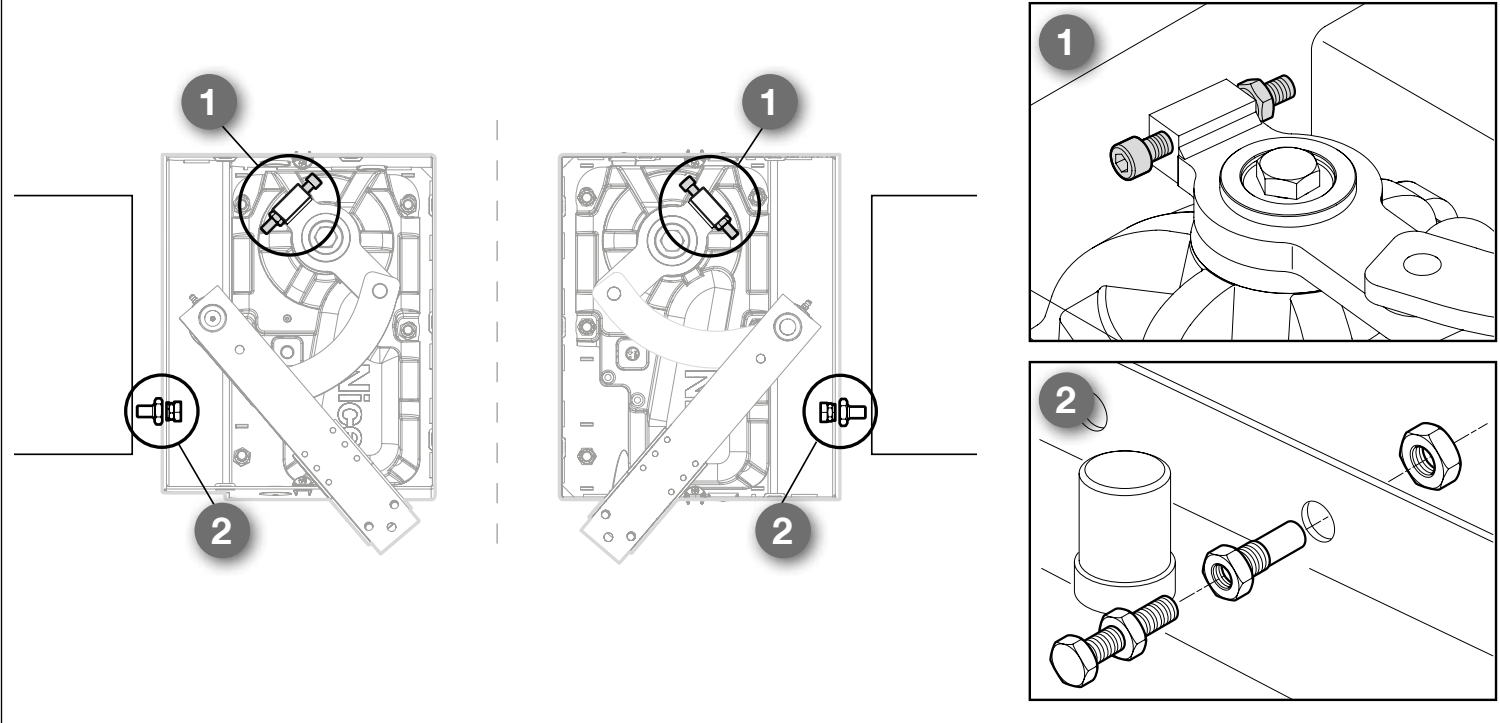

Mekaniska ändstopp och öppningsvinkel
Normal öppning är upp till 110°. Om grinden saknar lämpliga yttre ändstopp ska de medföljande ställas in: 1 är stängningsstoppet på motorn; 2 är öppningsstoppet i boxen. De stoppar grindbladet i önskat läge utan att det slår i den omgivande konstruktionen. Det är mekaniska ändstopp, inte elektriska gränslägesbrytare.
En större öppningsvinkel möjliggörs av NICE BMA1 med kedjeväxel, upp till högst 360° och endast för grindblad upp till 3,5 m. Även vid denna montering krävs lämpliga yttre ändstopp och ett säkert fritt utrymme. BMA1-begränsningen ersätter inte drivsystemets viktdiagram.

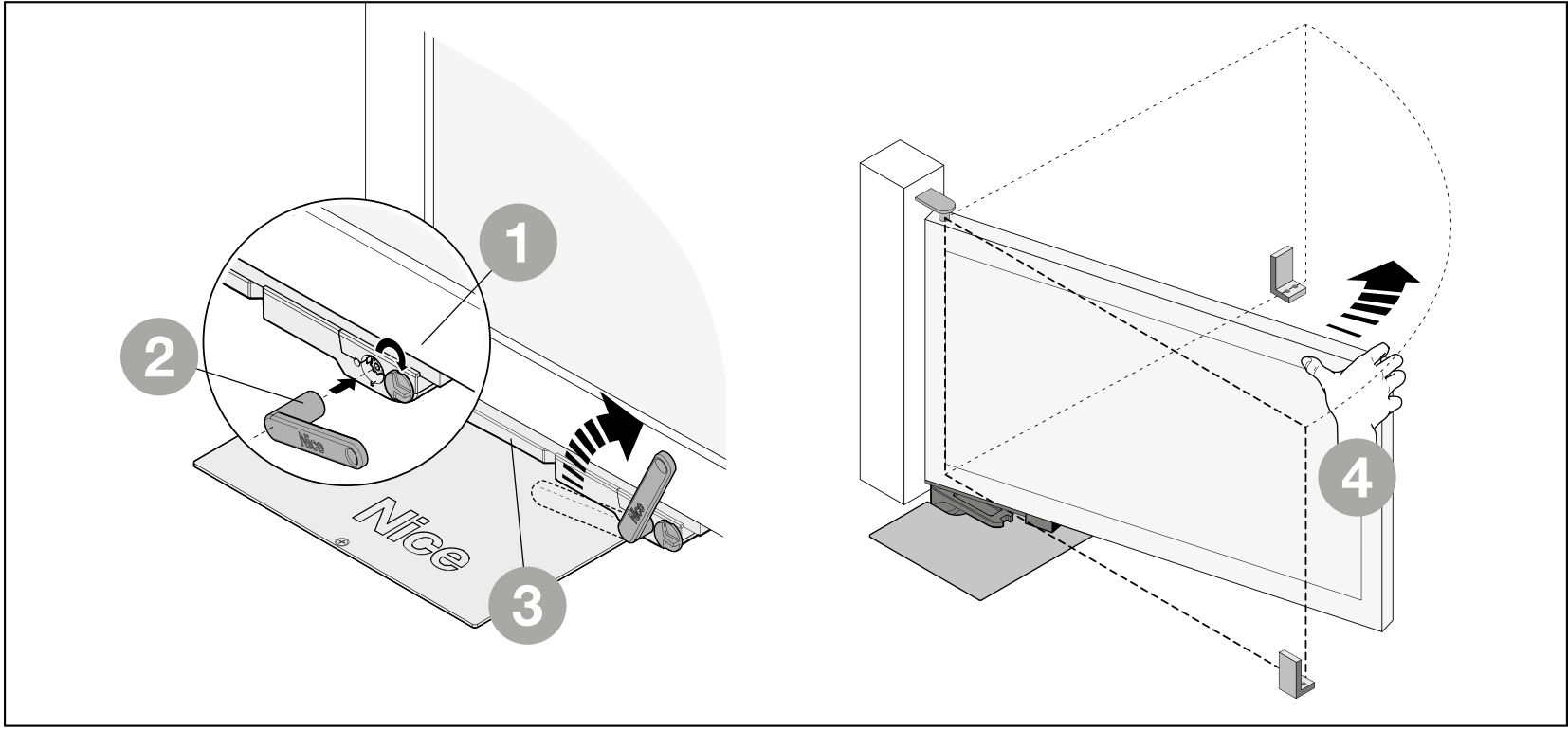

Manuell frikoppling vid strömavbrott
Stanna grinden och koppla bort nätströmmen och eventuell reservbatteri. Håll i grindbladet, särskilt vid blåst. Håll personer borta från dess rörelsebana.
- Skjut undan skyddet över åtkomsten till frikopplingen.
- Sätt i den medföljande BMA3-hävnyckeln och vrid den 90° medurs.
- Flytta nu grindbladet långsamt för hand utan att forcera det.

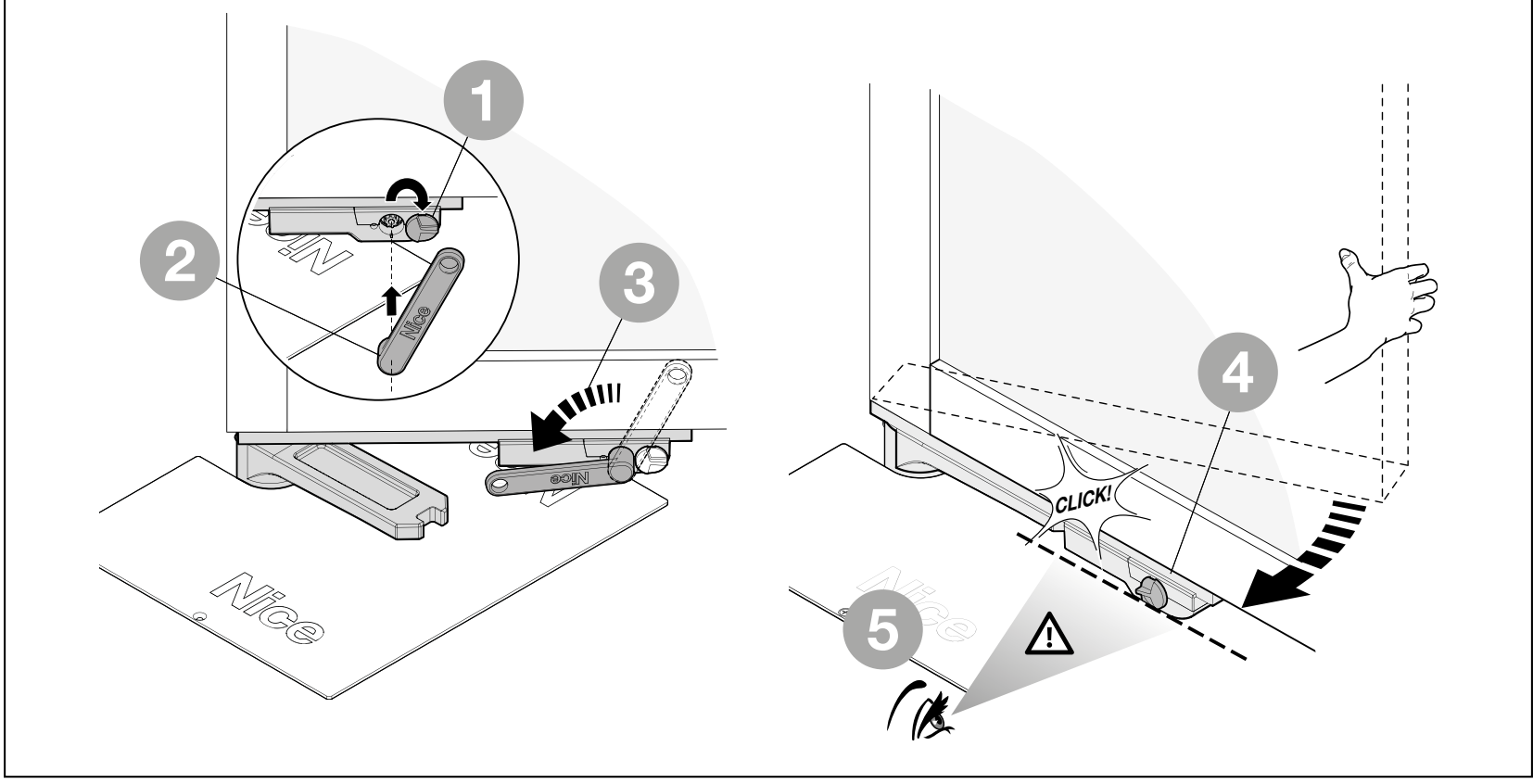

Återinkoppling av drivningen
- För grindbladet till ungefär mitten av rörelsebanan.
- Skjut undan skyddet, sätt i nyckeln och vrid den 90° moturs.
- För grindbladet försiktigt tills mekanismen tydligt hakar i. Kontrollera att det är ordentligt låst innan strömmen återställs.

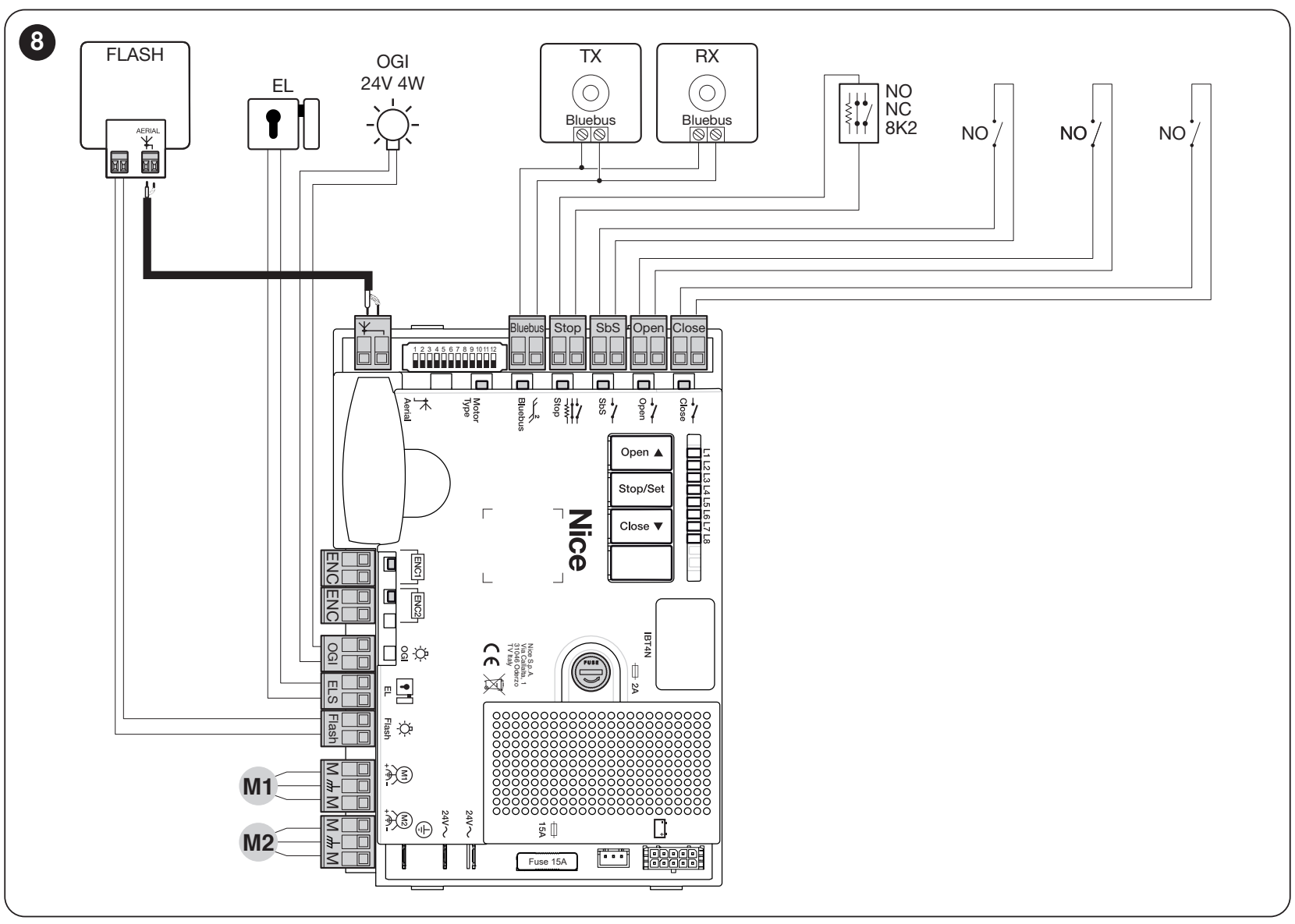

Anslutning av motor och styrenhet
Låt en behörig person utföra elanslutningen. Koppla bort nätströmmen och reservbatteriet före arbetet. Placera inga kabelskarvar eller kopplingsplintar i fundamentboxen. Förläng kabeln i en lämplig skyddad dosa utanför boxen. Behåll skyddsjordningen PE.
| Ledare i LFAB4024HS | Anslutning |
|---|---|
| Blå och brun | Motorernas 24 V DC-matningspar till utgång M1 eller M2. Styrenheten ändrar rörelseriktningen genom att ändra matningen; ingen permanent +/−-polaritet ska anges för detta par. |
| Svart och grå | Enkoderns ledarpar till ENC1 eller ENC2 för samma motor. Enkoderns ledare är inte polaritetskänsliga. |
| Gulgrön | Skyddsjordning PE. Använd den inte för motor- eller enkodersignal. |
Anslut en motor till MC824HR30 på M2 och ENC2. Vid två motorer ansluts M2 till det grindblad som öppnas först; M1 till det grindblad som stängs först. ENC-anslutningen måste motsvara utgången för samma motor. Om den medföljande kabeln har andra märkningar ska du kontrollera dem mot kopplingsschemat för den aktuella motorn före anslutning.
| Kabeldragning för MC824HR30 | Tvärsnitt och längd |
|---|---|
| Motor inklusive PE | 3 × 1,5 mm², högst 10 m. |
| Enkoder | 2 × 1 mm², högst 10 m. |
| BlueBUS | 2 × 0,5 mm² upp till 20 m; vid längder över 20 m och upp till 40 m, 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², högst 20 m. |
| Antenn | Skärmad RG58; rekommenderad längd under 5 m, högst 20 m. |
Använd kablar som är lämpliga för miljön och skyddade kabeldragningar. Motor och enkoder kan kombineras i en lämplig kabel på 5 × 1,5 mm². Övriga ledningar och nätmatning: Kabeldragning MC824HR30.
Tillbehörens plintar och polaritet

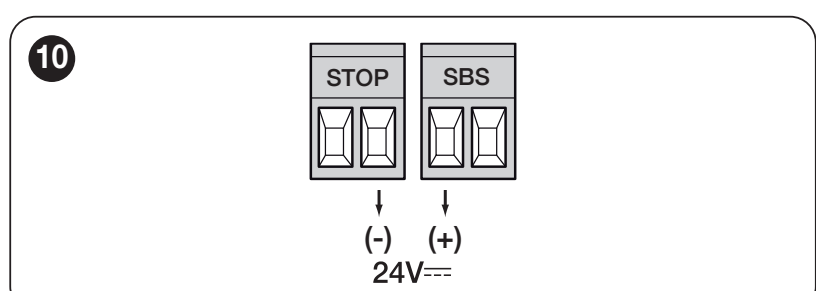

| Utgång eller ingång på MC824HR30 | Matning och polaritet |
|---|---|
| Hjälpmatning | Vänster plint SbS = +; höger plint STOP = − sett mot kretskortet som på bilden nedan. 24 V DC −30/+50 %, högst 200 mA totalt för anslutna enheter. |
| BLUEBUS | Två ledare utan polaritet. Överför både matning och data; de är inte universella +/−-plintar. |
| FLASH | Utgång för varningsljus 12 V DC, högst 21 W; t.ex. ELDC. Följ kopplingsschemat för den aktuella lampan; förväxla inte den här utgångens +/−-poler med hjälpmatningen SbS/STOP. |
| OGI | Indikering av öppen grind, 24 V DC, högst 4 W. För en polkänslig lampa ska märkningen för den faktiska utgången och lampan följas. |
| ELS | Elektriskt lås 12 V AC, högst 15 VA; växelspänningsmatning utan +/−. |
| SbS, OPEN, CLOSE | Styringångar för potentialfri NO-kontakt. Anslut ingen extern spänning till dem. |
| STOP | Potentialfria NO/NC-kontakter eller resistiv säkerhetslist på 8,2 kΩ enligt vald koppling. Ingången identifieras vid inlärning av enheter; anslut ingen extern spänning till den. |
BlueBUS-enheter ansluts parallellt. Varje par fotoceller måste ha rätt adress för önskad funktion; upprepa inlärningen efter ändringar av enheter. Anslutning och adressering av fotoceller MC824HR30. Reläfotoceller ansluts inte direkt till BlueBUS. ELAC-varningsljus på 230 V ska inte anslutas till den här FLASH-utgången på 12 V DC.
Första start och säkerhetskontroller
Anläggningen kräver en lämplig känslig säkerhetslist för att begränsa stötkrafterna. Typ och placering avgörs utifrån grindens riskområden. Fotoceller eller kraftinställningen ersätter inte i sig en fullständig säkerhetskontroll.
- Frikoppla drivenheten och kontrollera manuellt hela rörelsebanan, uppriktningen, infästningarna, båda ändstoppen och dräneringen. Grindbladet får inte kärva eller röra sig av sig självt.
- Återställ frikopplingsmekanismen. Kontrollera motor, enkoder, PE, säkerhetsanordningar och tillbehör.
- Ställ in rätt motortyp på 12-lägesväljaren när matningen är frånkopplad. Slå sedan på matningen och kontrollera ingångarnas status.
- Utför inlärning av enheter och positioner. Håll uppsikt över grindbladens rörelseriktning och ordningsföljd; stoppa omedelbart vid felaktig eller oväntad rörelse. Koppla från både nätmatningen och reservkraften innan du reparerar anslutningarna.
- Testa en hel cykel, inbromsningarna, ändstoppen och frikopplingen. Kontrollera varje fotocellpar, säkerhetslisten och eventuell nödstoppfunktion separat.
- Mät de verksamma krafterna fackmässigt innan överlämning. Fäst anvisningen för manuell frikoppling vid drivenheten och informera användaren om användning, frikoppling och underhåll. Använd inte grinden innan alla tester är slutförda.
MC824HR30: motorval LFAB4024HS

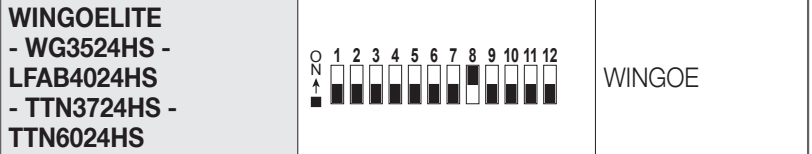

Ställ in på 12-lägesväljaren DIP 8 = ON; alla övriga DIP 1–12 = OFF. Gör inställningen när matningen är frånkopplad, innan positionerna lärs in. Efter byte av motorval måste positionerna läras in på nytt.
LFAB4024HS ingår i den gemensamma WINGOELITE-gruppen på väljaren. Använd endast den väljarinställning som anges för LFAB4024HS.
MC824HR30: inlärning av enheter
Håll in samtidigt Open och Stop/Set. Släpp knapparna när L1 och L2 börjar blinka snabbt, efter cirka 3 sekunder. När inlärningen är klar ska STOP lysa och L1 och L2 vara släckta; L3 och L4 kan blinka om positionerna ännu inte har lärts in. Upprepa inlärningen efter ändringar av BlueBUS- eller STOP-enheter.
MC824HR30: automatisk inlärning av positioner
Kontrollera anslutningarna, rätt motorval, säkerhetsanordningarnas funktion och de mekaniska ändstoppen innan inlärningen. Inlärning av enheter måste slutföras först. Vid en motor är M2/ENC2 ansluten. Övervaka rörelsen.
- Håll in samtidigt Stop/Set och Close. När L3 och L4 börjar blinka snabbt, efter cirka 5 sekunder, släpper du båda knapparna.
- På en dubbelbladig grind stängs M1 först långsamt mot det mekaniska ändstoppet, därefter M2. Därefter öppnas M2 och M1 långsamt mot ändstoppen, och båda grindbladen stängs snabbt.
- När inlärningen har slutförts slocknar L3 och L4. Kontrollera en hel cykel och säkerhetsanordningarna.
Avbryt omedelbart inlärningen med knappen vid felaktig rörelseriktning eller ordningsföljd Open eller Close. Koppla från både nätmatningen och reservkraften innan du kontrollerar anslutningarna. Vid omkastning av M1/M2 måste teknikern även flytta de tillhörande ENC1/ENC2-paren; vid omvänd rörelseriktning ska motorns matningspar kontrolleras. Upprepa sedan inlärningen.
Om en fotocell eller STOP-ingången avbryter inlärningen börjar L1 blinka. Åtgärda orsaken och starta den automatiska inlärningen igen; koppla inte förbi säkerhetsanordningarna. Detaljerade instruktioner och ytterligare inlärningslägen för MC824HR30.
Inställningar, fjärrkontroller och återställning
Styrenheten ställer in kraft, hastighet, paus före automatisk stängning, partiell öppning och grindbladens ordningsföljd. Kontrollera säkerhetskrafterna och skyddsanordningarna efter ändringen. En högre kraftinställning löser inte problem med felaktig mekanisk montering.
- Programmering av MC824HR30 – funktioner och värden
- Parkoppling av fjärrkontroll utifrån installerad mottagare
- Lysdioder och ljussignaler på MC824HR30
Radering av fjärrkontroller och återställning av styrenheten är två olika åtgärder. Efter att inställningarna har raderats måste motsvarande inlärning göras på nytt. Följ instruktionerna för det aktuella kretskortet och den aktuella mottagaren.
Felsökning
| Symptom | Vad ska kontrolleras |
|---|---|
| Grindbladet går inte att flytta för hand | Frikoppling, gångjärn, länkarmar, inriktning och främmande föremål i boxen. Försök inte tvinga igång en grind som har fastnat. |
| Motorn går, men grindbladet står stilla | Frikopplingsmekanismen har gått i lås och länkarmarna. Koppla bort strömmen innan ingrepp. |
| Fel riktning eller ordningsföljd | Tilldelning av M1/ENC1 och M2/ENC2, motorval och ny inlärning. |
| Grinden stannar eller går tillbaka | Fri rörelse, hinder, fotoceller, säkerhetslist och Styrenhetens LED-indikering. När orsaken har åtgärdats, utför säkerhetstester. |
| Vatten i boxen | Avlopp, avlagringar, återflöde och kablage. Stäng av utrustningen om en kabel är skadad eller om vatten har trängt in i en skarv. |
| Fjärrkontrollen reagerar inte | Kontrollera fjärrkontrollens batteri, parkoppling, mottagare och antenn; parkoppling av fjärrkontrollen. |
Underhåll
Låt fackpersonal utföra underhåll minst var 6:e månad, oftare vid intensiv användning och i krävande miljöer. Koppla bort både nätström och reservström före rengöring och ingrepp. Använd inte grinden om den är skadad eller kärvar, förrän den har reparerats.
- Ta bort lera, löv och stenar från boxen och håll avloppet fritt.
- Teknikern kontrollerar korrosion, kablar, skruvar, gångjärn, länkarmar och ändstopp samt byter ut slitna delar.

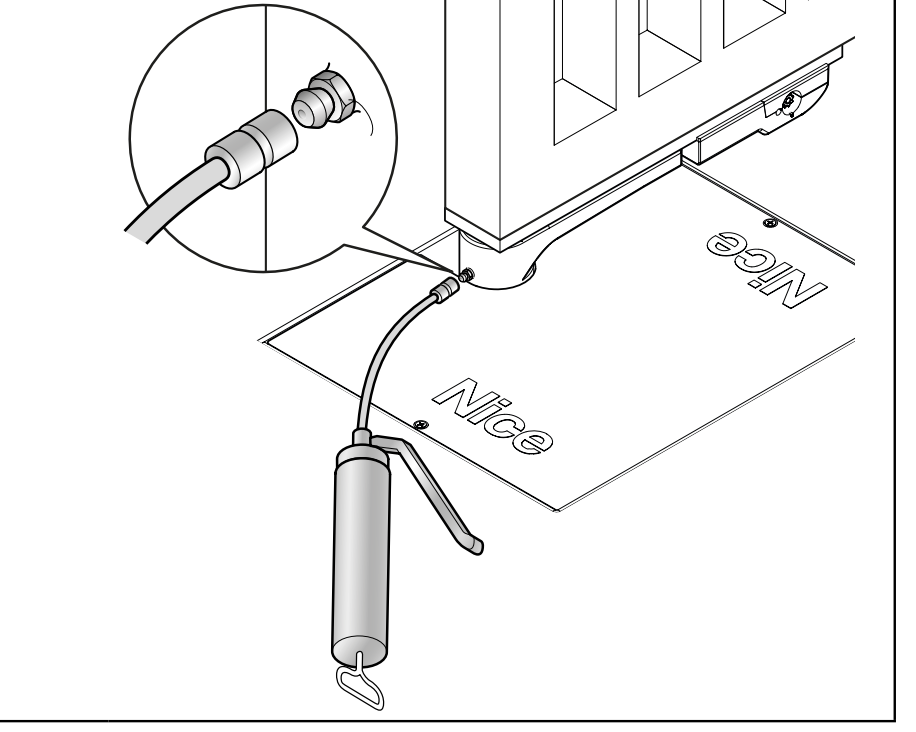

- Smörj de avsedda rörliga kontaktytorna med lämpligt smörjmedel via smörjnippeln. Kontrollera att grinden rör sig fritt och att frikopplingen fungerar.
- Efter underhåll ska du prova manuell manövrering, en fullständig automatisk cykel och varje skyddsanordning.
Beräknad livslängd
Livslängden beror på grindbladets vikt och längd samt på omgivningen. Summera indexvärdena för den aktuella kombinationen och övriga relevanta faktorer. Först måste användningsgränsernavara uppfyllda; livslängdsindexet innebär inte att ett tyngre grindblad är tillåtet. Diagrammet visar ett ungefärligt antal cykler vid regelbundet underhåll, inte en garanti eller ett antal år. Den vågräta axeln visar summan av indexvärdena i procent och den lodräta axeln antalet cykler.
Lägg till 15 % vid temperaturer över 40 °C eller under 0 °C, eller vid luftfuktighet över 80 %. Tät fyllning tillför 20 %, och en vindutsatt miljö ytterligare 15 %.

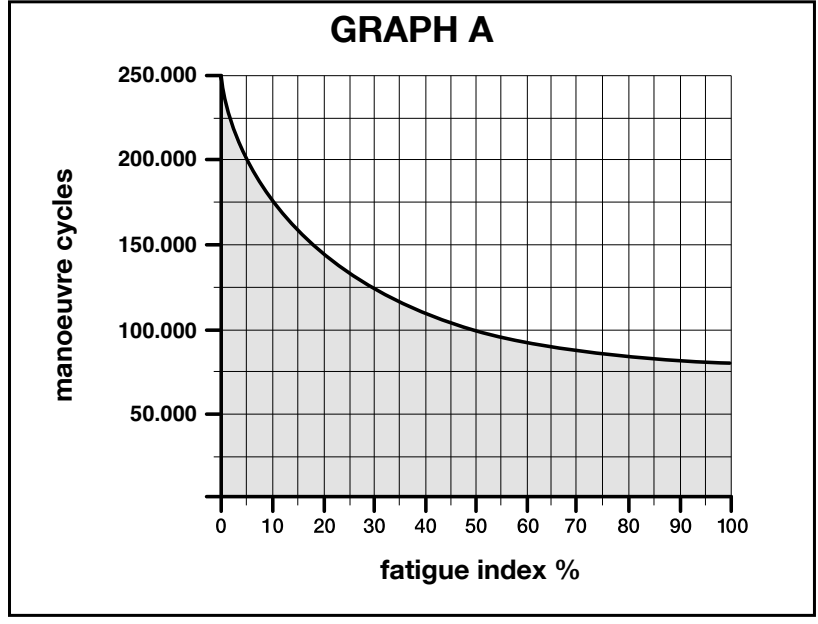

| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Upp till 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % |  |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % | |
| 351–400 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % | |
| Temperatur / luftfuktighet | +15 % | |
| Tät fyllning | +20 % | |
| Vindutsatt miljö | +15 % |
Exempel: ett grindblad på 3 m / 180 kg har indexvärdet 20 %. I vindutsatt miljö lägger du till 15 %, vilket ger totalt 35 %. Även andra relevanta faktorer ska räknas med.
Angivna kombinationer gäller grindblad som är längre än 2 m. För kortare grindblad eller oklara kombinationer kontakta oss och ange längd, vikt, fyllning och önskat antal cykler.
Tekniska data och mått
| Parameter | NICE LFAB4024HS |
|---|---|
| Motorspänning | 24 V DC, separat från styrenhetens nätspänning |
| Styrning för den nya enheten | MC824HR30 / MCA1R30, nätspänning 230 V AC |
| Enkoder | Magnetisk, separat ENC-anslutning |
| Maximal strömförbrukning / effekt | 7 A / 170 W |
| Vridmoment | Maximalt 200 Nm; nominellt 90 Nm |
| Varvtal | Obelastat 3 varv/min; vid nominellt vridmoment 2,4 varv/min |
| Öppning 90° | Cirka 6 s utan start- och inbromsningstid vid normal installation. |
| Drift vid 90° öppning | 50 cykler/h vid nominell belastning; vid 180° med BMA1 hälften så många |
| Normal öppningsvinkel | Upp till 110°; med BMA1 upp till 360° för grindblad upp till 3,5 m |
| Kapslingsklass / driftstemperatur | IP67 / −20 till +55 °C |
| Strömkabel | 2 m; förlängning och skarvar ska placeras utanför boxen |
| Motorns vikt | 12,5 kg; boxens vikt tillkommer |
| Stålbox | LFABBOX4 – 14,4 kg |

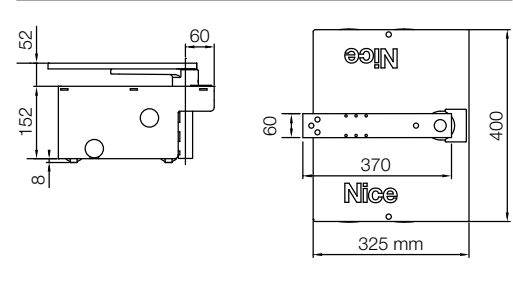

| Boxens mått enligt ritningen | 400 × 325 mm, stomhöjd 152 mm; följ även tappens läge och gångjärnsaxeln |
Maximalt vridmoment och maximal effekt är inte värden för kontinuerlig belastning. Följ ritningen och måtten på den faktiskt levererade boxen när du planerar urtaget och grindbladets höjd. Motorns mått ersätter inte boxens mått.
Produktvy
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
