NICE L-Fab LFAB4024 – fristående underjordisk grindmotor för slaggrind med grindblad upp till 4 m/650 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
6 314,50 kr inkl. moms
| Vikt |
|---|
| 15 kg |
Produktbeskrivning NICE L-Fab LFAB4024 – fristående underjordisk grindmotor för slaggrind med grindblad upp till 4 m/650 kg

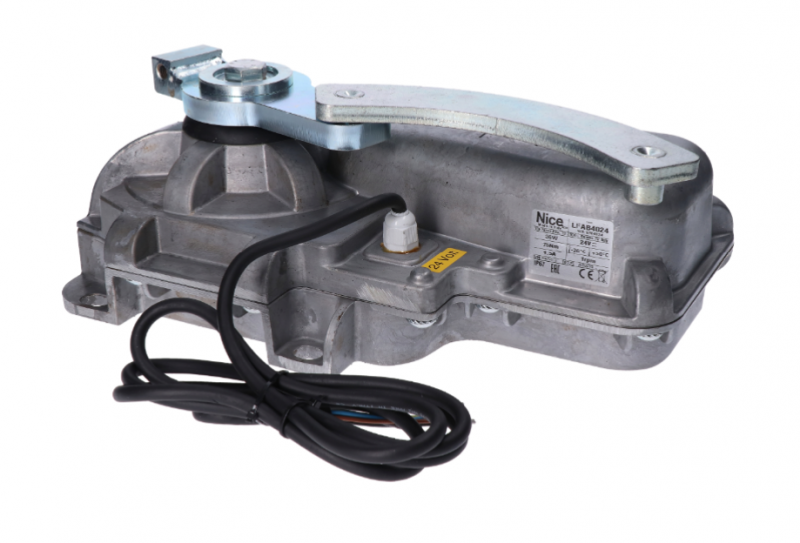

NICE L-FAB LFAB4024 är en fristående underjordisk irreversibel motor för en grindflygel. Motorn har 24 V DC och magnetisk encoder. Styrenhet ingår inte; för en ny installation används NICE MC824HR30. För en dubbelgrind behöver du två motorer och en lämplig styrenhet.
Motorn är dold under gångjärnsaxeln och påverkar inte grindens utseende. En underjordisk lösning passar även där det inte finns plats för linjärt ställdon eller ledarmsställdon. Fundamentboxen med grindfästet utgör grindbladets nedre infästning. En stabil montering, gångjärn i linje och fungerande vattenavrinning är avgörande.
24 V är motorns spänning; MC824HR30 har nätmatning på 230 V AC. LFAB4024 lämpar sig för mer frekvent användning och kan kompletteras med kompatibel batteribackup. Motorns spänning avgör inte i sig säkerheten eller om den passar för en viss grind.
Styrenhet och kompatibla tillbehör
Välj utrustning utifrån den installerade styrenheten. För äldre kretskort ska du använda dess egna kopplingsschema och inställningar; ett nyare schema är inte en universell anvisning för alla generationer.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Motoranslutning. |
|
| Varningsljus | Signalerar rörelse. Spänning och maximal strömförbrukning måste stämma överens med FLASH-utgången. |
Andra varningsljus väljs utifrån spänningen och strömförbrukningen för FLASH-utgången på den aktuella styrenheten. |
| Fotoceller | Skyddar passagen beroende på fotocellernas placering och funktion; koppling. |
EPMOW kräver ett radiogränssnitt IBW anslutet till BlueBUS. FT210B har en batteridriven sändare på grindbladet och en mottagare som ansluts med två ledare till BlueBUS; den överför även status för säkerhetslisten. |
| Säkerhetslist | En säkerhetslist behövs för att begränsa kollisionskrafterna. Skyddets placering och funktion måste kontrolleras på hela grinden. |
|
| Sändare | Fjärrkontroll enligt den installerade mottagarens kodning. ON3ELR använder OXILR, ON3EBD använder OXIBD. Parkoppling av fjärrkontroll. |
|
| Mottagare | Radiomottagare för anslutning till styrenhetens SM-kontakt. Mottagarens och sändarens kodning måste överensstämma. OXILR och OXIBD använder olika radiosystem. |
|
| Antenn | Bättre mottagning för fjärrkontrollen. På OXIBD ansluts antennen till dess antennplintar. |
|
| Knappsats | Åtkomst med kod. Välj EDSWG utifrån mottagaren; EDSB använder BlueBUS och kräver inlärning av enheter. |
|
| Nyckelbrytare | Nyckelstyrning via en NO-potentialfri kontakt till styrenhetens styringång. |
|
| Eltryckslås | Extra låsning av grindbladet. Styrenheten frigör låset före öppning. Valet beror på grindbladets längd, styvhet och belastning; utgång för lås. |
|
| Kortläsare | Åtkomst med chip eller kort. ETPB ansluts till BlueBUS; utför enhetsinlärning efter anslutningen. |
|
| Reservkraft | Drift vid strömavbrott. Välj batteri utifrån styrenheten och dess kontakt. |
För den aktuella MC824HR30 PSS324. Den äldre PS324 kräver CABLA11 och avstängd Standby (L4 = OFF); anslutning av reservbatteri. |
Motor, fundamentbox och frikoppling
| Del av satsen | Vad du behöver |
|---|---|
| Separat LFAB4024 | En motor, 2 m matningskabel och ett mekaniskt stängningsstopp. En magnetisk pulsgivare känner av motorns rörelse. |
| Fundamentbox | LFABBOX4 av kataforesbehandlat stål eller rostfritt stål LFABBOX4I. De har samma infästning; boxen innehåller en arm för grindbladet och ett mekaniskt öppningsstopp. Köps separat. |
| Manuell frikoppling | NICE BMA3 med spaknyckel, krävs för att kunna flytta grindbladet manuellt vid strömavbrott. Köps separat. |
| Styrning och säkerhet | NICE MC824HR30, mottagare, fjärrkontroller, fotoceller och säkerhetsutrustning anpassade efter den aktuella grinden. Ingår inte i den separata motorn. |
| Större öppningsvinkel | NICE BMA1 med kedjedrift, upp till 360° för grindblad på upp till 3,5 m. Kräver tillräckligt med utrymme och mekaniska stopp utomhus. |
Motorn och boxen kan användas för både höger- och vänsterhängda grindblad. LFABBOX4 och LFABBOX4I skiljer sig åt i material och ytbehandling; inte heller den rostfria boxen ersätter dränering. Kontrollera den befintliga boxen, armarna och frikopplingen vid byte.
Satser för ett eller två grindblad
Antalet motorer motsvarar antalet grindblad. Två motorer ökar inte den tillåtna längden eller vikten för ett enskilt grindblad. Jämför boxar, frikoppling, styrenhet och säkerhetsutrustning när du väljer sats.
| Ett grindblad | Separat motor | Två grindblad |
|---|---|---|

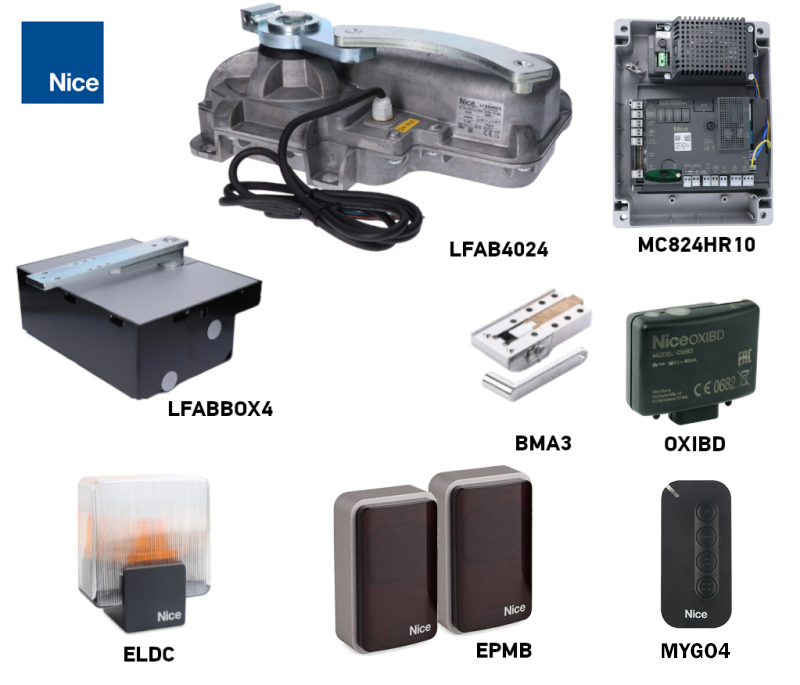

1 motor, 1 LFABBOX4-box och 1 BMA3-frikoppling. MC824HR30, OXIBD, MYGO4, ett par EPMB och ELDC. | Separat LFAB4024
En 24 V DC-motor med pulsgivare. Box, frikoppling och styrenhet väljs separat. |

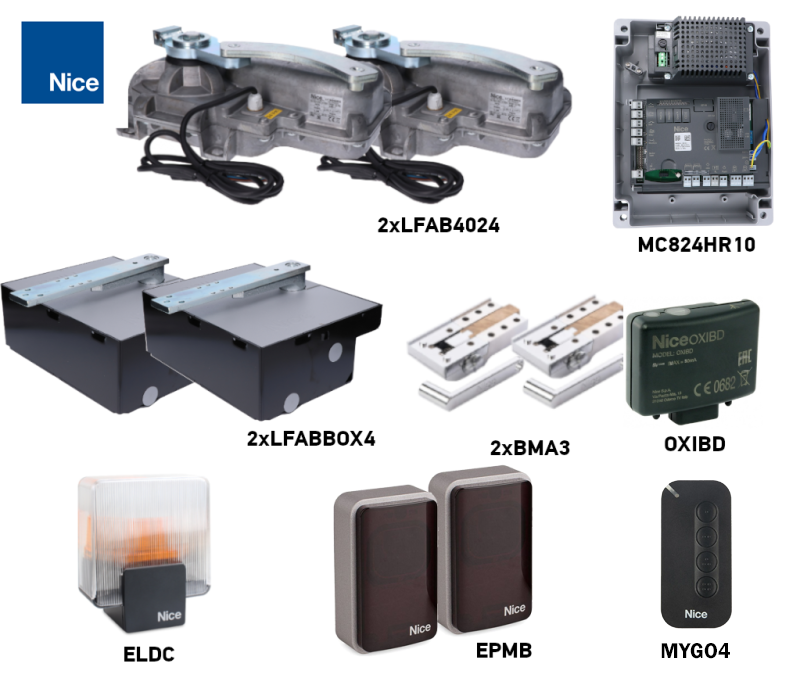

2 motorer, 2 LFABBOX4-boxar och 2 BMA3-frikopplingar. MC824HR30, OXIBD, MYGO4, ett par EPMB och ELDC. |
Grindens längd, vikt och drift
4 m och 650 kg är separata maxgränser; de gäller inte samtidigt. Läs av den tillåtna vikten för den aktuella längden i diagrammet: den horisontella axeln visar grindbladets längd i meter och den vertikala axeln dess vikt i kilogram. För ett grindblad på cirka 3 m är gränsen ungefär 500 kg, och vid 3,5 m ungefär 400 kg. Vid 4 m är den tillåtna vikten ännu lägre. Dessa värden ersätter inte en bedömning av rörelsemotstånd, fyllning och vindpåverkan.
| Egenskap | LFAB4024 |
|---|---|
| Motorspänning | 24 V DC |
| Styrning för den nya installationen | MC824HR30 |
| Cykler/h vid nominell belastning | Högst 60 cykler/h |
| Magnetisk pulsgivare | Ja |
| Batteribackup | Kompatibel backup för MC824HR30 |
En cykel består av en öppning och en stängning. Vid öppning upp till 180° med BMA1 halveras det angivna antalet cykler per timme. Det är inte avsett för obegränsad kontinuerlig drift. Grinden måste kunna manövreras smidigt för hand och ha korrekt mekanisk upphängning längs hela rörelsebanan.
Montering av box och grindöppnare
Montera på en stabil grind som fungerar mekaniskt som den ska. Grindbladet ska gå lätt att flytta för hand, utan att kärva eller röra sig av sig självt. Grindöppnaren kan inte åtgärda dåliga gångjärn eller en instabil upphängning. Kontrollera även klämriskområden vid gångjärnen och mellan grindbladen; en gångdörr som är inbyggd i grindbladet måste ha ett skydd som förhindrar att grinden startar när dörren är öppen.
Dränering och kabeldragning
- Gräv en tillräckligt stor grop för den aktuella boxen och förbered stabil ingjutning, vattenavledning och kabelrör. Kontrollera måtten mot den faktiskt levererade boxen före gjutning.
- Dra fram en separat kabelväg och en effektiv avledning för vatten till boxen. Avloppet får inte vara igensatt eller mynna där vatten kan rinna tillbaka in i boxen.
- Placera boxen vågrätt. Boxens tappaxel måste vara exakt i linje med grindbladets gångjärnsaxel under hela rörelsen. Kontrollera placering och monteringshöjd före gjutning.
- Gjut fast boxen ordentligt och låt betongen härda tillräckligt innan grindöppnaren monteras. Skydda avlopp och gängor från smuts under arbetet.
Mer praktisk information finns i anvisningen för montering av fundamentboxen. Kapslingsklass IP67 beskriver motorns skydd; det är inte ett skäl att låta boxen stå vattenfylld under längre tid.
Montering av motorn och infästning av grindbladet
- Placera motorn i boxen i rätt riktning och fäst den på avsedda punkter med brickor och muttrar.
- Montera kulan, manöverkonsolen, frikopplingsarmen och kopplingsarmen enligt originalritningen. Delarna ska kunna röra sig fritt och vara korrekt sammankopplade.
- Fäst grindbladet vid bärarmen med skruvar eller en lämplig, stadig svetsfog. Vid den markerade skruvförbandet är åtdragningsmomentet 30 Nm. Skydda motorn, plastdelarna och frikopplingen mot värme vid svetsning.
- Smörj de rörliga kontaktytorna och kontrollera att de rör sig fritt. Dra matningskabeln så att den inte belastas eller skadas; kabelskarven får inte placeras i boxen.
- När ändlägena har ställts in och testerna har utförts, sätt tillbaka boxlocket och fäst det med skruvarna. Se till att frikopplingen är åtkomlig.
Mekaniska stopp och öppningsvinkel
Normal öppningsvinkel är upp till 110°. Om grinden saknar lämpliga yttre stopp, ställ in de medföljande: stopp 1 på motorn för stängning och stopp 2 i boxen för öppning. Stoppen ska stanna grindbladet i önskat läge utan att det slår i den omgivande konstruktionen. Detta är mekaniska stopp, inte elektriska gränslägesbrytare.
För en större öppningsvinkel används NICE BMA1 med kedjedrift. Tillbehöret är avsett för grindblad på upp till 3,5 m. Även vid denna montering krävs lämpliga yttre stopp och ett fritt säkerhetsutrymme.
Manuell frikoppling vid strömavbrott
Stoppa grinden och koppla bort strömförsörjningen och eventuell reservbatteri innan frikoppling. Håll fast grindbladet, särskilt vid blåst eller lutande mark. Se till att personer håller sig utanför grindbladets rörelsebana.
- Skjut undan luckan till frikopplingsmekanismen.
- Sätt i den medföljande frikopplingsnyckeln BMA3 och vrid den 90° medurs.
- Skjut nu grindbladet för hand, långsamt och utan att ta i.
Återinkoppling av drivningen
- För grindbladet ungefär till mitten av rörelsebanan.
- Skjut undan luckan, sätt i nyckeln och vrid den 90° moturs.
- Skjut försiktigt på grindbladet tills mekanismen griper in igen med ett tydligt klick. Kontrollera att drivningen är ordentligt låst innan strömmen återställs.
Anslutning av motor och styrenhet
Elanslutningen ska utföras av behörig personal. Koppla bort nätspänningen och reservströmmen innan arbetet påbörjas. Nätmatningen ska möjliggöra fullständig och säker frånkoppling, och både motorn och anläggningen ska vara korrekt skyddsjordade. Placera inga kabelskarvar eller kopplingsplintar i fundamentboxen. Använd en lämplig skyddad kopplingsdosa utanför boxen för anslutningen.
| Ledare LFAB4024 | Anslutning |
|---|---|
| Blå och brun | Motorparet för 24 V DC ansluts till motsvarande utgång M1 eller M2. Kontrollera rotationsriktningen vid den första igångkörningen. |
| Svart och grå | Det magnetiska enkoderparet ansluts till ENC1 eller ENC2 för samma motor. Enkoderledningarna är inte polaritetskänsliga. |
| Gul/grön | Skyddsjord PE; använd den aldrig för motor- eller enkodersignal. |

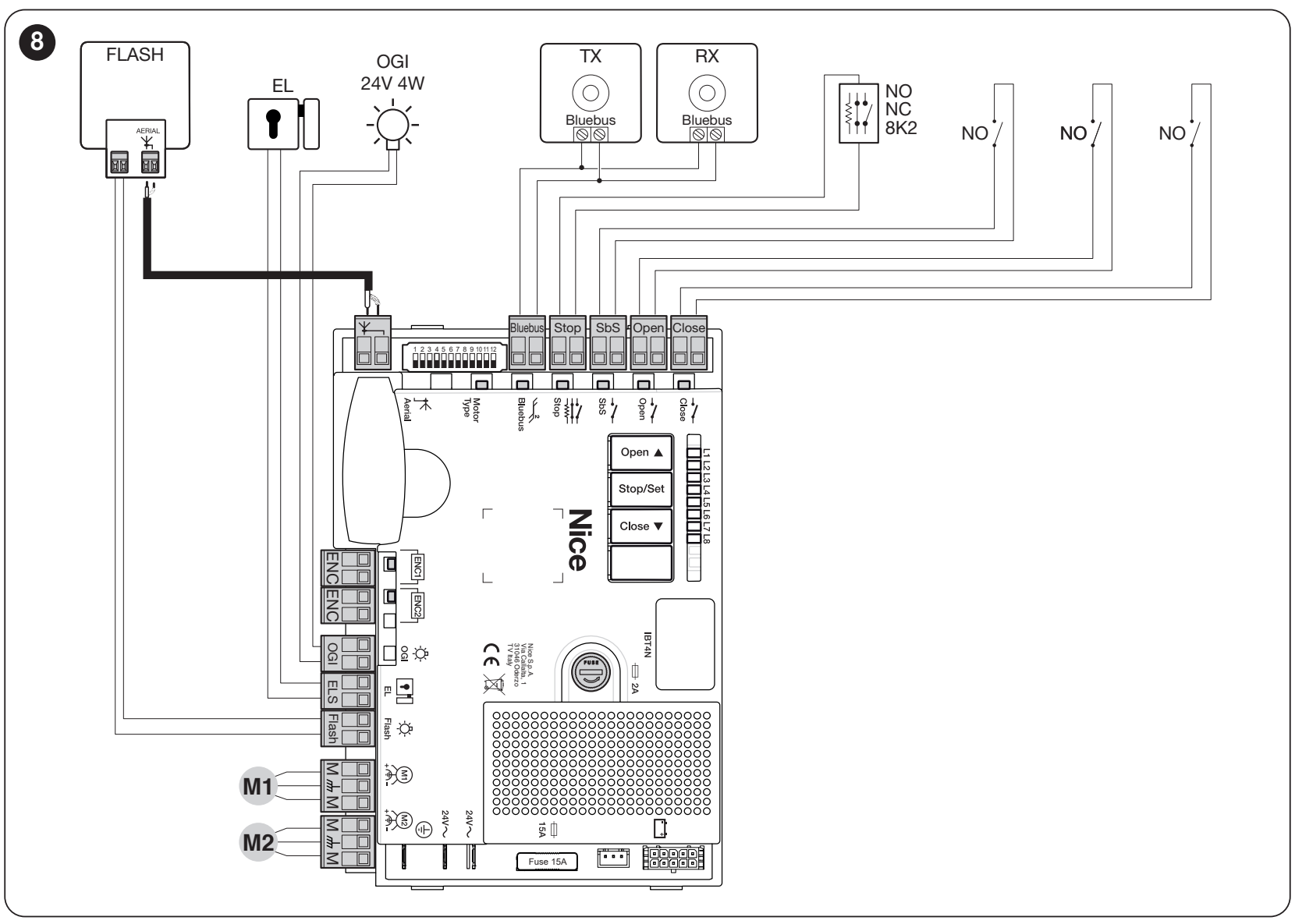

Vid MC824HR30 ansluts en motor till M2 och ENC2. Vid två motorer ansluts M2 till det grindblad som öppnas först och M1 till det som stängs först. Anslut alltid ENC-paret till motsvarande motor. MC824L är inte en ersättning för MC824H till LFAB4024.
Använd 3 × 1,5 mm² för motorledningen upp till och med 10 m, inklusive PE, och 2 × 1 mm² för enkodern upp till 10 m. Välj kabeldragning och förlängning utifrån miljön och kabeldragning för MC824HR30.
Tillbehörens anslutningar och polaritet

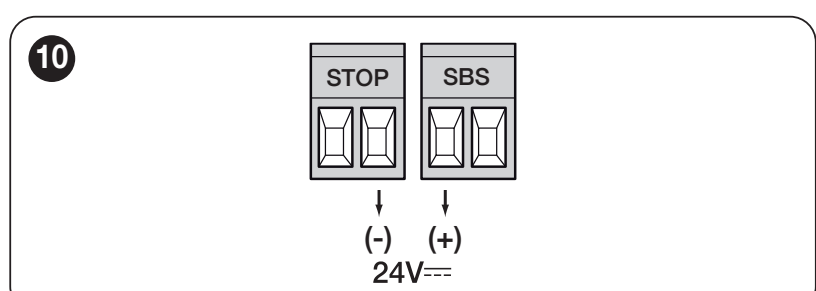

| Utgång eller ingång på MC824HR30 | Matning och polaritet |
|---|---|
| Hjälpmatning | Den vänstra SbS-anslutningen är +, den högra STOP-anslutningen är − enligt orienteringen i bilden nedan. 24 V DC −30/+50 %, total strömförbrukning högst 200 mA. |
| BLUEBUS | Två ledare utan polaritet. Överför både ström och data; ersätter inte universella +/−-anslutningar. |
| FLASH | 12 V DC, högst 21 W; till exempel ELDC. Följ märkningen på DC-lampan och den aktuella utgången för polariteten. |
| OGI | Indikering för öppen grind, 24 V DC, högst 4 W. |
| ELS | Elektriskt lås 12 V AC, högst 15 VA; växelströmsutgång utan +/−-polaritet. |
| OPEN, CLOSE, SbS och STOP | Styringångarna använder potentialfria kontakter; anslut inte någon extern spänning till dem. STOP lärs in utifrån den anslutna typen: NO, NC eller 8,2 kΩ. |
Reläfotoceller ansluts inte till BlueBUS. För EPMB väljer du adress efter önskad funktion och utför en enhetsinlärning efter anslutningen; BlueBUS-anslutning och adresser. Den angivna 12 V DC-utgången är inte lämplig för 230 V-varningsljuset ELAC.
Första igångkörning och säkerhetskontroller
För att begränsa stötkrafterna krävs en känslig säkerhetskant. Installatören måste planera placeringen och kontrollera att hela grinden är säker. Enbart kraftinställningen ersätter inte detta skydd.
- Koppla bort nätspänningen och eventuellt reservbatteri. Med drivningen frikopplad kontrollerar du för hand hela rörelsebanan, axlarnas inriktning, grindbladets infästning, båda stoppen och dräneringen. Grindbladet får inte kärva eller röra sig av sig självt.
- Koppla in frikopplingsmekanismen igen. Kontrollera motorledningarna, PE, säkerhetsanordningarna och tillbehören; för 24 V kontrollerar du även att enkodrarna är rätt anslutna.
- Kontrollera ingångarnas status och styrenhetens inlärning av enheterna efter påslagning. Rätt motortyp och säkerhetsingångar måste vara inställda innan rörelsebanan lärs in.
- Håll uppsikt över riktningen och grindbladens ordningsföljd vid den första rörelsen. Stoppa omedelbart vid fel riktning eller oväntad rörelse, koppla bort strömmen och korrigera anslutningen. Försök inte lösa problemet genom att öka kraften.
- Lär in ändlägena enligt anvisningarna för den aktuella styrenheten. Testa därefter en hel cykel, inbromsningarna, stoppen, frikopplingen, varje par fotoceller och säkerhetskanten.
- Mät de verksamma krafterna fackmässigt och kontrollera skyddet av riskområden innan anläggningen överlämnas. Användaren måste få instruktioner om manövrering, manuell frikoppling och underhåll.
Placera en tydlig instruktion för manuell frikoppling permanent vid frikopplingsmekanismen. Överlämna inte grinden för användning förrän hela anläggningen, inklusive skyddsanordningarna, har testats med godkänt resultat.
MC824HR30: val av LFAB4024
Ställ in följande på motorns 12-lägesväljare: DIP 3 = ON; alla övriga DIP 1–12 = OFF. Gäller LFAB4024 på MC824HR30. Ställ in väljaren när strömmen är frånkopplad; efter en ändring måste lägena läras in på nytt. Visningen av TO4024-gruppen omfattar även LFAB4024.
MC824HR30: inlärning av enheter
Håll samtidigt in Open a Stop/Set. När L1 och L2 börjar blinka snabbt, efter cirka 3 s, släpper du knapparna. STOP lyser under inlärningen. När inlärningen är klar slocknar L1 och L2; L3 och L4 kan blinka eftersom lägena ännu inte har lärts in. Upprepa inlärningen efter att BlueBUS- eller STOP-enheter har ändrats.
MC824HR30: automatisk inlärning av lägen
- När du har kontrollerat anslutningarna och lärt in enheterna håller du samtidigt in Stop/Set och Close. När L3 och L4 börjar blinka snabbt, efter cirka 5 s, släpper du knapparna.
- Håll uppsikt när M1 stängs långsamt fram till ändläget, M2 stängs långsamt fram till ändläget, M2 och M1 öppnas långsamt fram till ändlägena och båda grindbladen stängs snabbt. Avbryt genast förloppet om rörelseriktningen är fel.
- När stängningen är klar slocknar L3 och L4, vilket bekräftar att inlärningen har lyckats.
Vid en motorenhet är M2/ENC2 ansluten. Om fotocellerna eller STOP-ingången aktiveras under inlärningen avbryts förloppet och L1 börjar blinka. Åtgärda orsaken och upprepa inlärningen. Fler lägen: inlärning av lägen för MC824HR30.
Inställningar, fjärrkontroller och återställning
Styrenheten, inte själva den underjordiska motorn, ställer in kraft, hastighet, paus före automatisk stängning, delöppning och grindbladens ordningsföljd. Kontrollera att krafterna är säkra och att skyddsanordningarna fungerar efter varje ändring av inställningarna.
- Programmering av MC824HR30 – funktioner och värden
- Parkoppling av fjärrkontroller beroende på mottagare
- LED- och ljussignaler på MC824HR30
Att radera radiostyrningar och att återställa styrenheten är två olika åtgärder. En återställning åtgärdar inte mekaniskt kärvande; efter att inställningarna har raderats måste en ny, motsvarande inlärning göras. Välj tillvägagångssätt utifrån den aktuella styrenheten och den monterade mottagaren.
Felsökning
| Symptom | Kontrollera |
|---|---|
| Grindbladet går inte att flytta för hand | Frikoppling, gångjärnens skick, hävarmar, axellagring och främmande föremål i boxen. Försök inte tvinga igång en grind som har fastnat. |
| Motorn går, men grindbladet står stilla | Att frikopplingsmekanismen griper in och hävarmarnas koppling. Koppla bort strömmen innan ingrepp. |
| Fel riktning eller ordningsföljd | Motorernas och ledningarnas tilldelning. Kontrollera även M1/ENC1 och M2/ENC2, väljaren och att inlärningen görs på nytt. |
| Grinden stannar eller går tillbaka | Fri rörelse, hinder, fotoceller, säkerhetslist och styrenhetens LED-signal. Säkerhetstester; öka inte kraften utan att först åtgärda orsaken. |
| Vatten i boxen | Dränering, avlagringar, återströmmande vatten och kablarnas skick. Ta anläggningen ur drift vid skadad kabel eller om vatten trängt in i en skarv. |
| Fjärrkontrollen reagerar inte | Kontrollera fjärrkontrollens batteri, parkoppling, monterad mottagare och antenn; parkoppling av fjärrkontroll. |
Underhåll
Utför kontroll minst var 6:e månad, oftare vid intensiv användning eller i krävande miljöer. Koppla bort både nätström och reservkraft före rengöring och ingrepp. Använd inte en skadad eller kärvande grind innan den har reparerats.
- Rengör fundamentboxen och dräneringen; avlägsna lera, löv och främmande föremål.
- Kontrollera korrosion, kabel, skruvar, hävarmar, gångjärn och mekaniska ändstopp.
- Smörj de avsedda rörliga kontaktytorna och hävarmskopplingen; kontrollera att frikopplingen fungerar.
- Efter underhållet kontrollerar du manuell drift, en hel automatisk cykel och alla skyddsanordningar. Låt en tekniker kontrollera krafterna och inställningarna.
Beräknad livslängd
Livslängden påverkas av den sammanlagda belastningen från grindbladet och driftsförhållandena. Följande index gäller de angivna kombinationerna av längd och vikt; gränserna för användning måste dessutom uppfyllas var för sig gränser för användning. Diagrammet visar ett ungefärligt antal cykler vid regelbundet underhåll, inte en garanti eller ett antal år. Den horisontella axeln visar summan av indexen i procent och den vertikala axeln antalet cykler.
| Egenskaper för hela automationssystemet | Index | Livslängdsdiagram | |
|---|---|---|---|
| Grindbladets vikt | 2,01–3 m | 3,01–4 m |
|
| Upp till 150 kg | 10 % | 20 % | |
| 151–350 kg | 20 % | 30 % | |
| 351–550 kg | 30 % | 40 % | |
| 551–650 kg | 40 % | 50 % | |
| Ytterligare påverkan | Lägg till | ||
| Temperatur över 40 °C eller under 0 °C; luftfuktighet över 80 % | 15 % | ||
| Heltäckande grindblad | 20 % | ||
| Blåsigt läge | 15 % | ||
Exempel: ett grindblad på 3 m / 500 kg har indexet 30 %. I blåsigt läge lägger du till 15 %, vilket ger sammanlagt 45 %. Även andra relevanta faktorer ska räknas med. Denna beräkning ersätter inte kontrollen av grindbladets lämplighet och säkra krafter.
Tekniska data och mått
| Parameter | NICE LFAB4024 |
|---|---|
| Motorspänning | 24 V DC |
| Styrning av den nya enheten | MC824HR30; styrenhetens strömförsörjning 230 V AC |
| Maximal strömförbrukning / effekt | 5 A / 120 W |
| Maximalt vridmoment | 300 Nm |
| Obelastat varvtal | 1 varv/min |
| Ungefärlig öppning till 90° vid nominell rörelse | Cirka 18 s; acceleration och inbromsning förlänger tiden. |
| Cykler/h vid nominell belastning | 60 cykler/h |
| Vanlig öppningsvinkel | Upp till 110°; med BMA1 upp till 360° för grindblad upp till 3,5 m |
| Kapslingsklass / temperatur | IP67 / −20 till +50 °C |
| Motorns strömkabel | 2 m; skarvar utanför fundamentboxen |
| Endast motorns vikt | 12,5 kg |
| Kondensator | Används inte, till skillnad från i en 230 V-motor |
| LFABBOX4 | Stålbox 14,4 kg; motor, box och frikoppling är separata delar |
| Mått för enheten med aktuell box | 400 × 325 × 152 mm; kontrollera den faktiskt levererade boxen före gjutning |
Toppeffekt och maximalt vridmoment är inte värden för kontinuerlig belastning. Den faktiska rörelsetiden beror på vinkeln, belastningen och styrenhetens inställningar. Följ måttritningen för den aktuella boxen när du planerar schaktet och grindbladets höjd.
