NICE L-Fab LFAB4000 – fristående underjordisk grindmotor för slaggrind med grindblad upp till 4 m/650 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 412,48 kr inkl. moms
| Vikt |
|---|
| 15 kg |
Produktbeskrivning NICE L-Fab LFAB4000 – fristående underjordisk grindmotor för slaggrind med grindblad upp till 4 m/650 kg

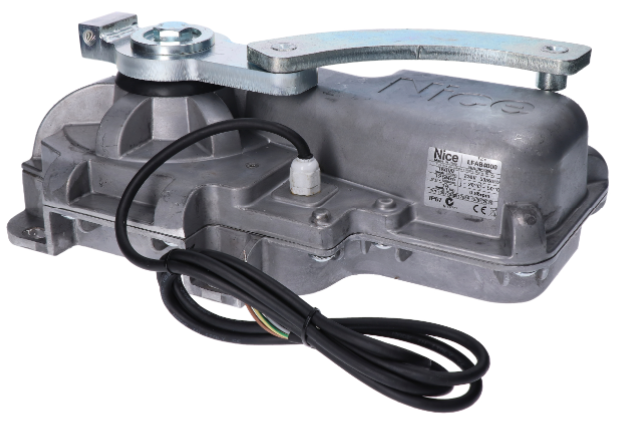

NICE L-FAB LFAB4000 är en fristående underjordisk självhämmande drivenhet för ett grindblad. Motorn har 230 V AC. Styrenhet ingår inte; för en ny installation används NICE MC800. För en tvåbladig grind behöver du två motorer och en lämplig styrenhet.
Motorn är dold under gångjärnsaxeln och påverkar inte grindens utseende. En underjordisk lösning passar även där det inte finns plats för linjär drivenhet eller armdrivenhet. Fundamentboxen med grindbladsfäste utgör grindbladets nedre infästning. En stabil montering, att gångjärnen är i linje och att vattenavrinningen fungerar är avgörande.
230 V-versionen passar även vid högre vindbelastning, men tät fyllning, grindens höjd och vinden begränsar de tillåtna måtten. Lämpligheten måste bedömas utifrån hela grinden och användningsdiagrammet.
Styrning och kompatibla tillbehör
Välj utrustning utifrån den installerade styrenheten. Använd den äldre styrenhetens eget kopplingsschema och inställningar; ett nyare schema är inte en universell anvisning för alla generationer.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Motoranslutning. |
|
| Varningsljus | Signalerar att grinden är i rörelse. Spänningen och den maximala strömförbrukningen måste motsvara FLASH-utgången. |
Andra varningsljus väljs efter spänningen och strömförbrukningen hos den aktuella styrenhetens FLASH-utgång. |
| Fotoceller | Skydd av genomfarten beroende på fotocellernas placering och driftläge; koppling. |
MC800 stöder både BlueBUS- och reläfotoceller i samma installation. Reläingångarna AUX måste ställas in för respektive funktion.
EPMOW kräver radiogränssnittet IBW ansluten till BlueBUS. FT210B har en batteridriven sändare på grindbladet och en mottagare ansluten till BlueBUS med två ledare; den överför även statusen för säkerhetslisten. Den överför även statusen för säkerhetslisten. |
| Säkerhetslist | En säkerhetslist behövs för att begränsa stötkrafterna. Skyddets placering och funktion måste kontrolleras för hela grinden. |
|
| Fjärrkontroll | Fjärrkontroll som passar mottagarens kodning. ON3ELR använder OXILR, ON3EBD använder OXIBD. Parkoppling av fjärrkontroll. |
|
| Mottagare | Radiomottagare för SM-anslutning på styrenheten. Mottagarens och fjärrkontrollens kodning måste stämma överens. OXILR och OXIBD använder olika radiosystem. |
|
| Antenn | Bättre mottagning för fjärrkontrollen. På OXIBD ansluts antennen till dess antennterminaler. |
|
| Kodlås | Åtkomst med kod. Välj EDSWG utifrån mottagaren. EDSB använder BlueBUS och kräver inlärning av enheterna efter anslutning. |
|
| Nyckelbrytare | Nyckelstyrning via en potentialfri NO-kontakt till styrenhetens styringång. |
|
| Kortläsare | Åtkomst med chip eller kort. ETPB ansluts till BlueBUS. Kör en inlärning av enheterna efter anslutning. |
|
| Elektriska lås | Extra säkring av grindbladet. Styrenheten frigör låset före öppning. Valet beror på grindbladets längd, styvhet och belastning; utgång för lås. |
|
Motor, fundamentbox och frikoppling
| Del av satsen | Vad du behöver |
|---|---|
| Enbart LFAB4000 | En motor, 2 m anslutningskabel och mekaniskt stängningsstopp. Motorn har ingen separat encoderkabel; styrningen sköts av styrenheten. |
| Fundamentbox | LFABBOX4 av stål med kataforesbehandling eller av rostfritt stål LFABBOX4I. De har samma infästning; boxen innehåller en arm för grindbladet och ett mekaniskt öppningsstopp. Köps separat. |
| Manuell frikoppling | NICE BMA3 med spaknyckel, behövs för att flytta grindbladet manuellt vid strömavbrott. Köps separat. |
| Styrning och säkerhet | NICE MC800, mottagare, fjärrkontroller, fotoceller och säkerhetsutrustning enligt den aktuella grinden. De är inte inbyggda i den fristående motorn. |
| Större öppningsvinkel | NICE BMA1 med kedjedrift, upp till 360° för grindblad på upp till 3,5 m. Kräver tillräckligt utrymme och yttre mekaniska stopp. |
Motorn och boxen kan användas för både höger- och vänsterhängda grindblad. LFABBOX4 och LFABBOX4I skiljer sig åt vad gäller material och ytbehandling; inte heller boxen av rostfritt stål ersätter dränering. Vid byte, kontrollera vilken box, vilka armar och vilken frikoppling som faktiskt finns.

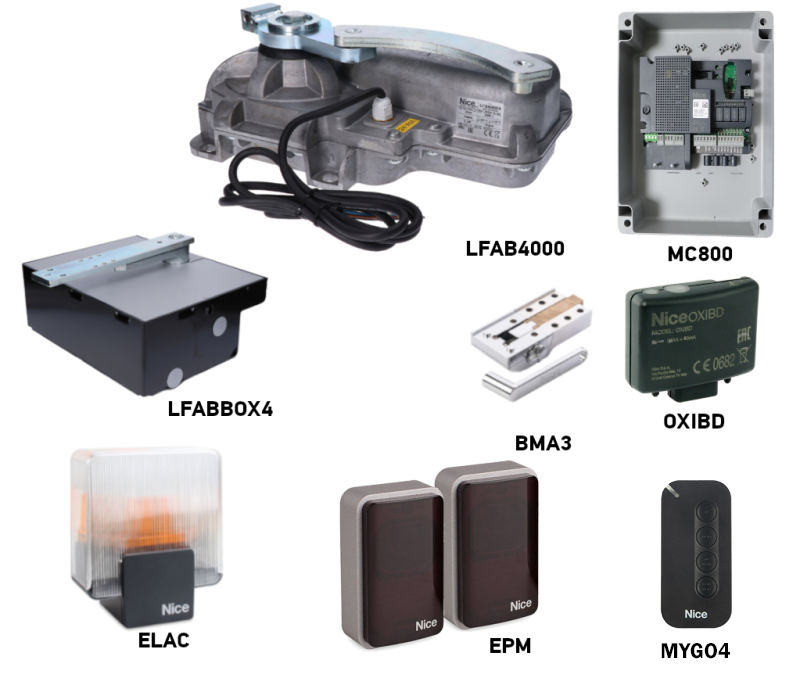

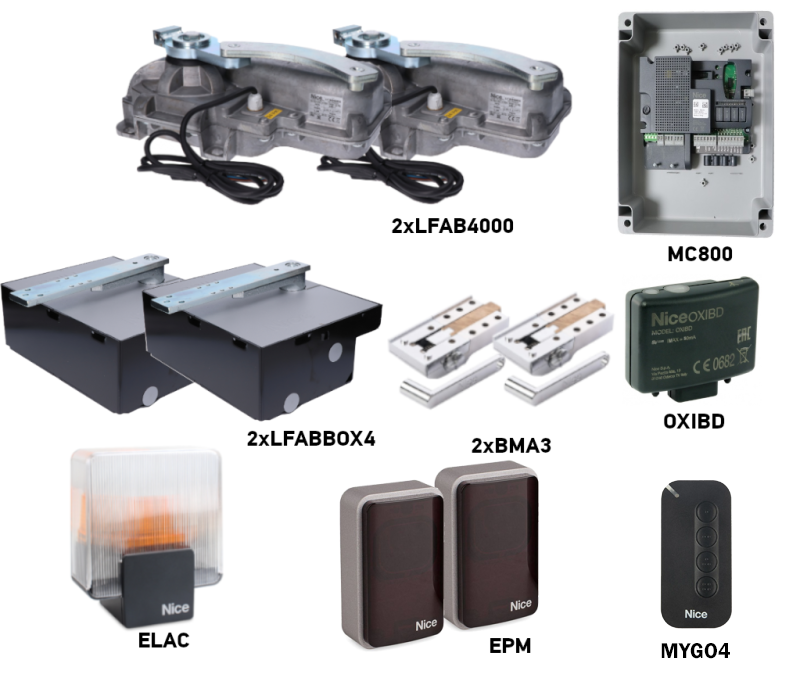

Satser för ett eller två grindblad
Antalet motorer motsvarar antalet grindblad. Två motorer ökar inte den tillåtna längden eller vikten för ett enskilt grindblad. När du jämför satser, kontrollera boxar, frikoppling, styrenhet och säkerhetsutrustning.
| Ett grindblad | Fristående motor | Två grindblad |
|---|---|---|
Motorer 230 V AC. Välj innehåll och utrustning enligt informationen för respektive sats. | Enbart LFAB4000
En motor 230 V AC. Box, frikoppling och styrenhet väljs separat. |
Motorer 230 V AC. Välj innehåll och utrustning enligt informationen för respektive sats. |

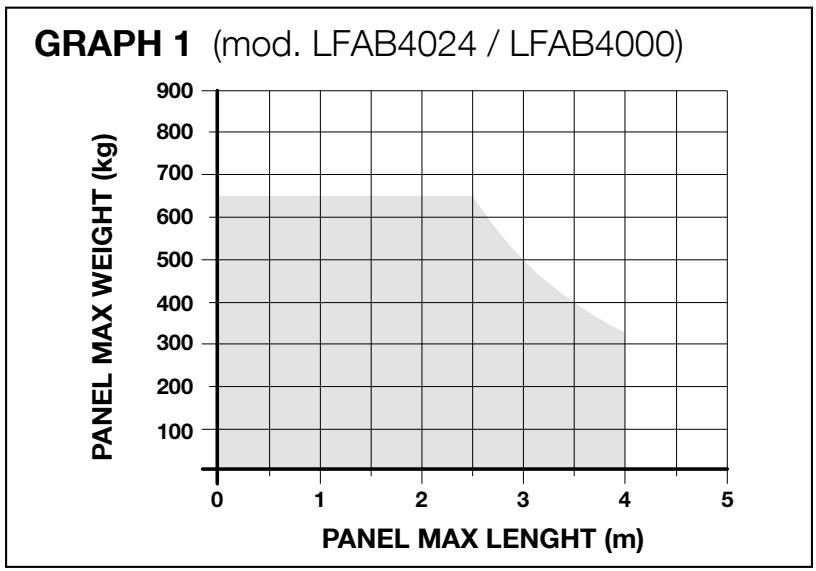

Grindens längd, vikt och drift
4 m och 650 kg är separata maxgränser; de gäller inte samtidigt. Läs av den tillåtna vikten för den aktuella längden i diagrammet: den horisontella axeln visar grindbladets längd i meter och den vertikala axeln dess vikt i kilogram. För ett grindblad på cirka 3 m är gränsen ungefär 500 kg, och vid 3,5 m ungefär 400 kg. Vid 4 m är den tillåtna vikten ännu lägre. Dessa värden ersätter inte en bedömning av rörelsemotstånd, fyllning och vindpåverkan.
| Egenskap | LFAB4000 |
|---|---|
| Motorspänning | 230 V AC |
| Styrning för den nya installationen | MC800 |
| Cykler/h vid nominell belastning | Högst 20 cykler/h |
| Magnetisk encoder | Utan separat encoderkabel |
| Batteribackup | Anpassa installationen efter vald styrning |
En cykel består av en öppning och en stängning. Vid öppning upp till 180° med BMA1 halveras det angivna antalet cykler per timme. Det handlar inte om obegränsad kontinuerlig drift. Grinden måste kunna manövreras smidigt för hand och vara korrekt mekaniskt monterad längs hela rörelsebanan.
Montering av box och grindöppnare
Montera på en stabil grind som fungerar väl mekaniskt. Grindbladet ska gå lätt att flytta för hand, utan att kärva eller röra sig av sig självt. Grindöppnaren kan inte åtgärda felaktiga gångjärn eller en instabil montering. Kontrollera även klämrisk vid gångjärnen och mellan grindbladen; en gångdörr som är inbyggd i grindbladet måste ha ett skydd som förhindrar start när den är öppen.
Dränering och kabeldragning
- Gräv en tillräckligt stor grop för den aktuella boxen och förbered stabil ingjutning, vattenavledning och kabelrör. Kontrollera måtten mot den faktiskt levererade boxen före gjutning.

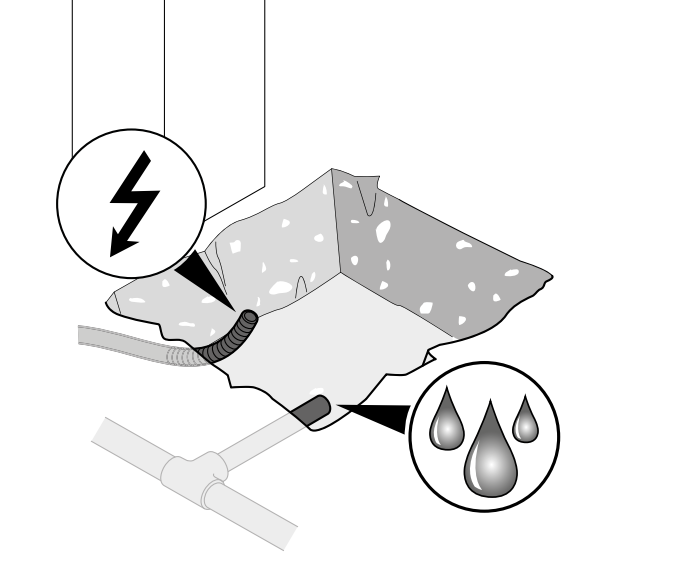

- Dra en separat kabelväg till boxen och ordna effektiv dränering. Avloppet får inte vara igensatt eller leda till en plats där vattnet kan rinna tillbaka in i boxen.

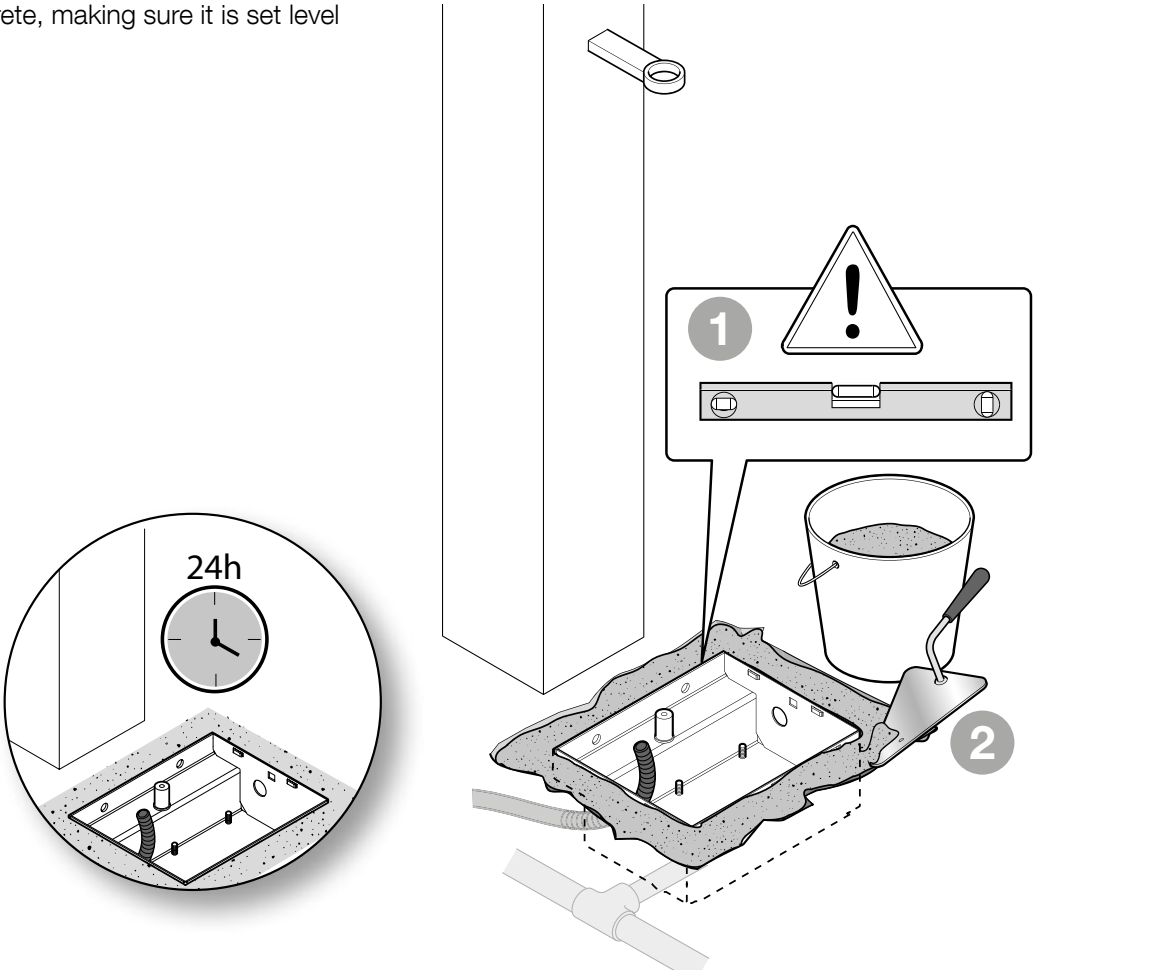

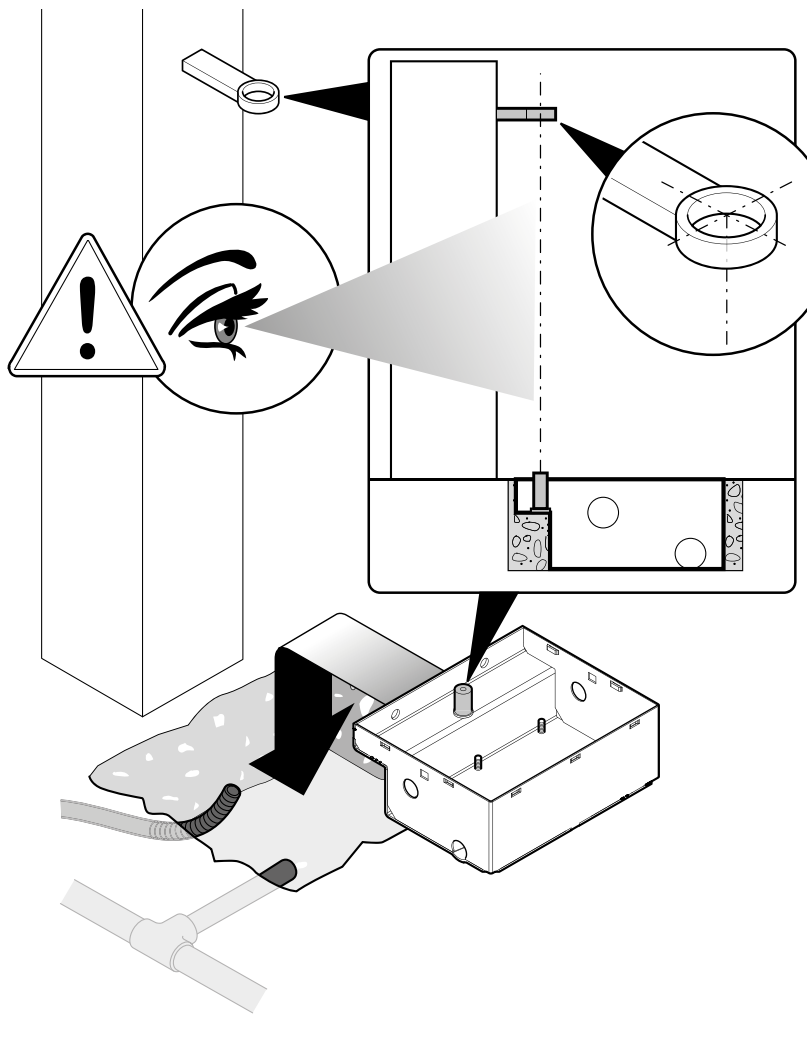

- Placera boxen vågrätt. Boxens tappaxel måste vara exakt i linje med grindbladets gångjärnsaxel längs hela rörelsebanan. Kontrollera placeringen och monteringshöjden före gjutning.
- Gjut fast boxen ordentligt och låt betongen härda tillräckligt innan grindöppnaren monteras. Skydda avloppet och gängorna från smuts under arbetet.
Mer praktisk vägledning finns i anvisningen för montering av fundamentboxen. Kapslingsklass IP67 beskriver motorns skydd; det är inget skäl att låta boxen stå översvämmad under längre tid.
Montering av motorn och infästning av grindbladet

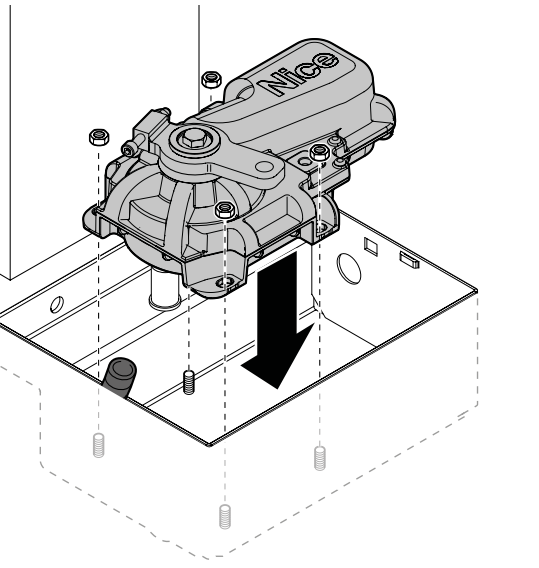

- Placera motorn i boxen i rätt riktning och fäst den med brickor och muttrar på de förberedda fästpunkterna.

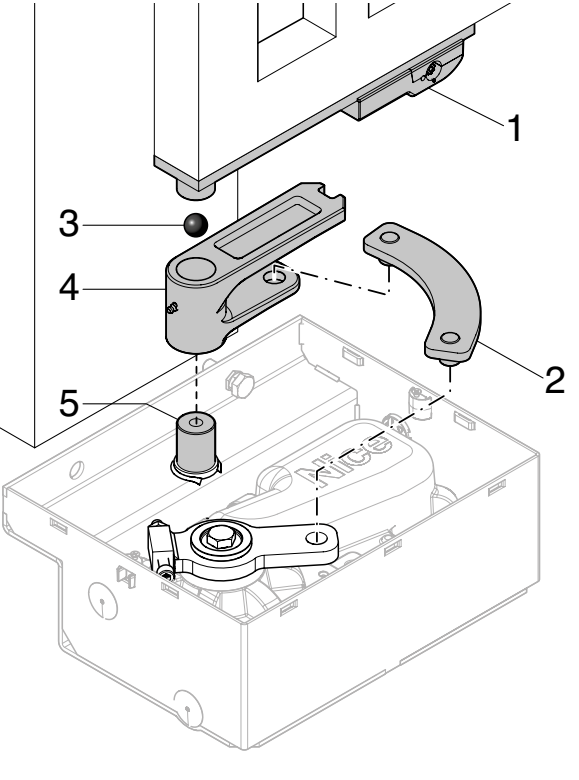

- Montera kulan, manöverkonsolen, frikopplingsarmen och kopplingsarmen enligt originalritningen. Delarna ska kunna röra sig fritt och vara korrekt sammankopplade.

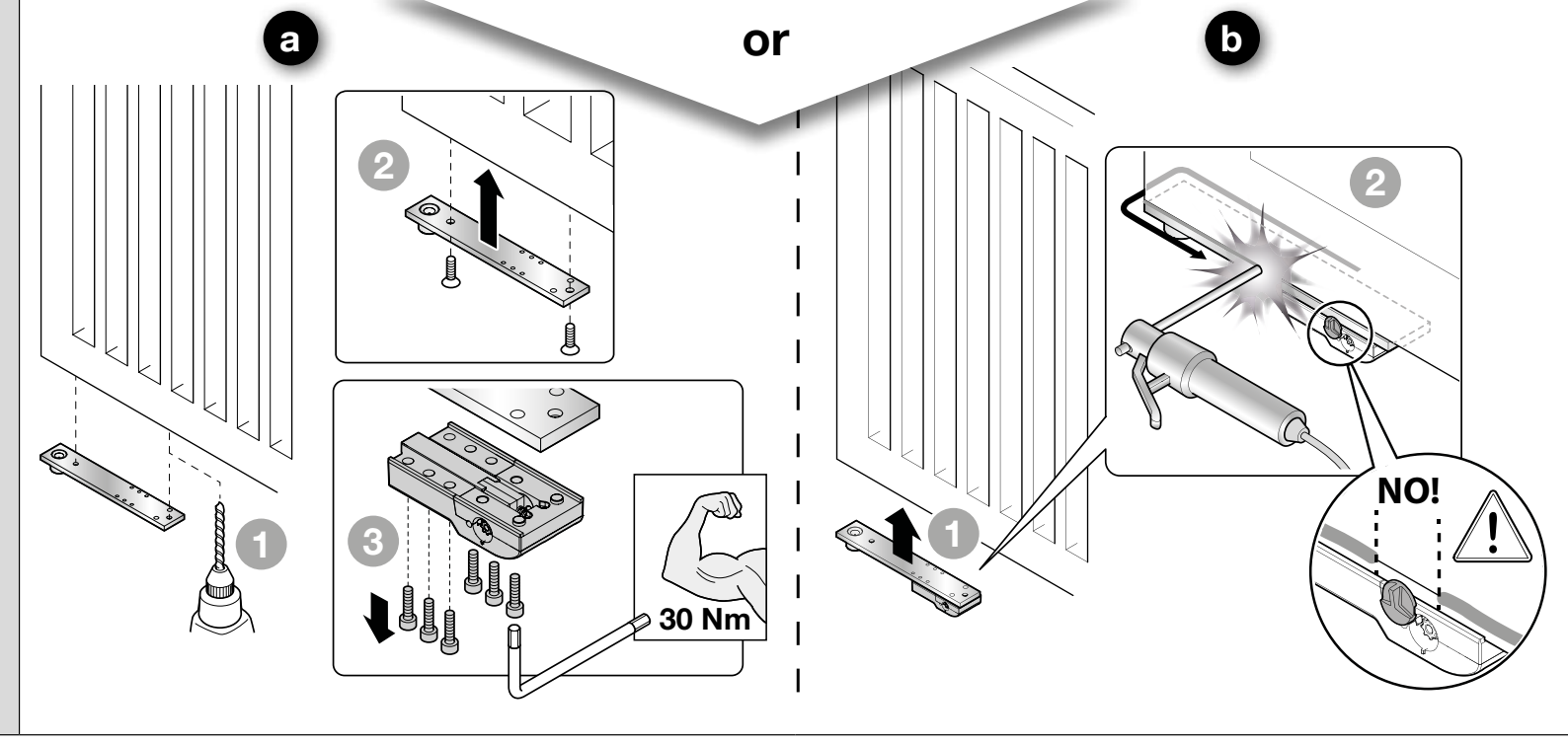

- Fäst grindbladet i bärarmen med skruvar eller en motsvarande stark svetsfog. För den angivna skruvförbandet är åtdragningsmomentet 30 Nm. Skydda motorn, plastdelarna och frikopplingen från värme vid svetsning.
- Smörj de rörliga kontaktytorna och kontrollera att delarna rör sig fritt. Dra anslutningskabeln så att den inte utsätts för påfrestningar eller skadas; kabelskarven får inte vara inne i boxen.
- Montera boxlocket efter att stoppen har justerats och funktionstesterna har utförts, och fäst det med skruvar. Se till att frikopplingen förblir åtkomlig.

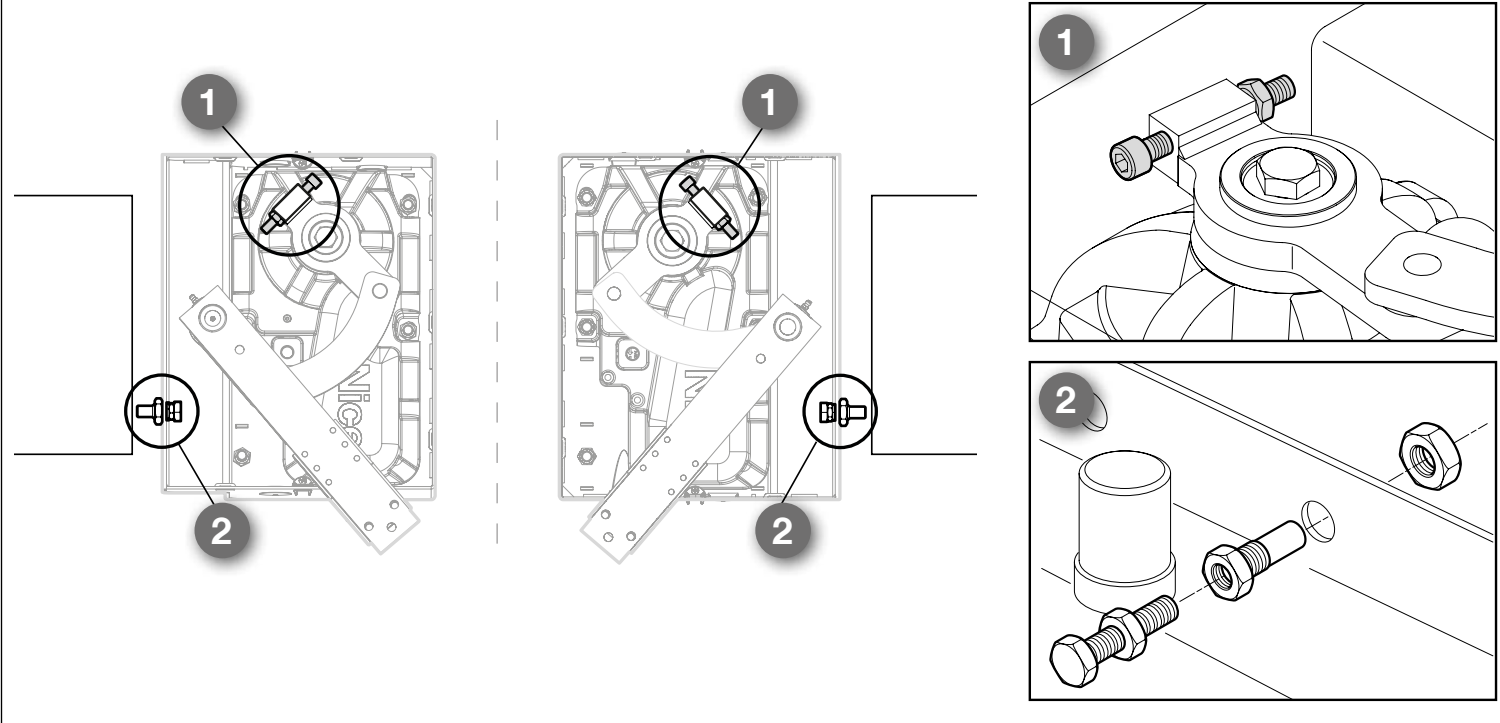

Mekaniska stopp och öppningsvinkel
Normal öppningsvinkel är upp till 110°. Om grinden saknar lämpliga yttre stopp, montera de medföljande: stopp 1 på motorn för stängning och stopp 2 i boxen för öppning. Stoppen ska stanna grindbladet i önskat läge utan att det slår i omgivande konstruktion. Detta är mekaniska stopp, inte elektriska ändlägesbrytare.
För större öppningsvinkel används NICE BMA1 med kedjeväxel. Tillbehörets gräns är ett grindblad på upp till 3,5 m; även vid denna montering krävs motsvarande yttre stopp och ett säkert fritt utrymme.

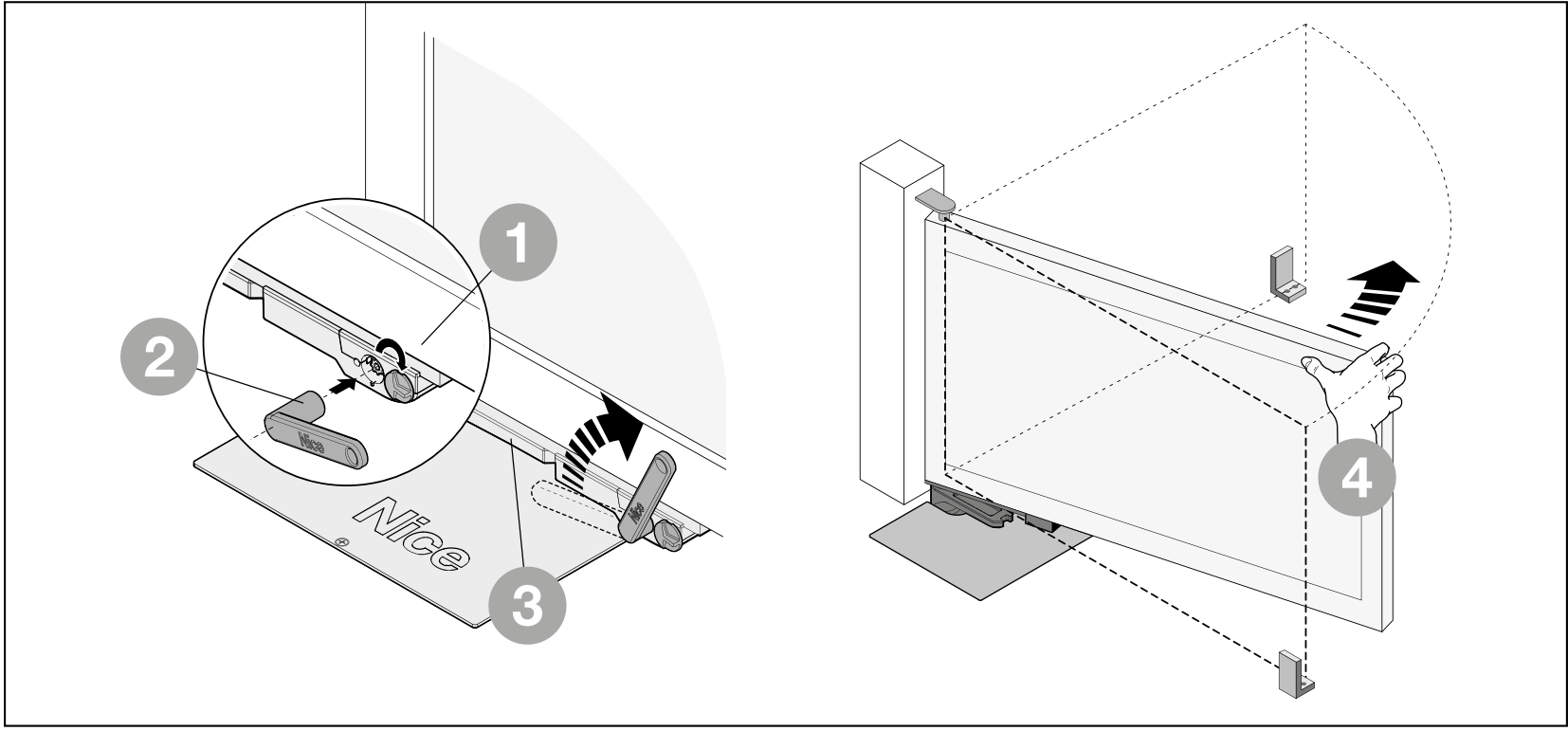

Manuell frikoppling vid strömavbrott
Stanna grinden och koppla från strömförsörjningen och det eventuella reservbatteriet innan frikoppling. Håll i grindbladet, särskilt vid blåst eller lutande mark. Håll personer borta från dess rörelseområde.
- Skjut undan locket till frikopplingsåtkomsten.
- Sätt i den medföljande hävarmsnyckeln BMA3 och vrid den 90° medurs.
- Flytta nu grindbladet för hand, långsamt och utan att forcera det.

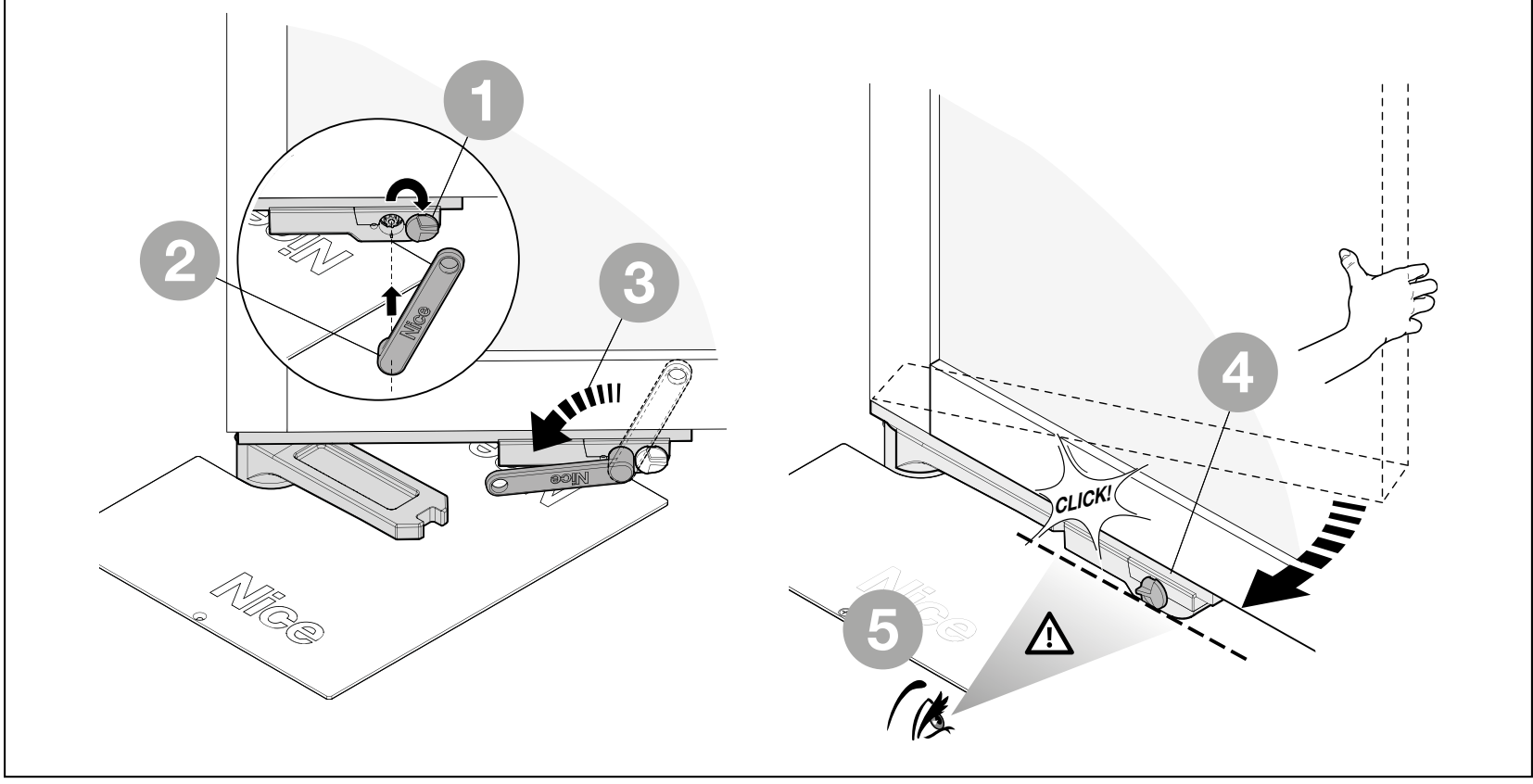

Återinkoppling av drivningen
- För grindbladet ungefär till mitten av rörelsebanan.
- Skjut undan locket, sätt i nyckeln och vrid den 90° moturs.
- För grindbladet försiktigt tills mekanismen griper in igen med ett tydligt klick. Kontrollera att mekanismen är ordentligt låst innan strömmen åter ansluts.
Anslutning av motor och styrenhet
Den elektriska anslutningen ska utföras av en behörig fackperson. Koppla från nätspänningen och reservströmmen innan arbetet påbörjas. Nätanslutningen måste möjliggöra fullständig och säker frånkoppling, och både motorn och anläggningen måste ha korrekt skyddsjordning. Placera inga kabelskarvar eller kopplingsplintar i fundamentboxen. Gör anslutningen i en lämplig skyddad dosa utanför boxen.
| Ledare LFAB4000 | Anslutning till MC800 |
|---|---|
| Svart | OPEN – fas för öppning. |
| Brun | CLOSE – fas för stängning. |
| Grå | COMMON – motorns gemensamma ledare. Detta är inte +24 V Common för tillbehör. |
| Gul/grön | Skyddsjord PE. |
Använd 4 × 1,5 mm² för motorkabel upp till 10 m. Vid en motorenhet används utgången M2; vid två motorer används M1 och M2 enligt grindbladens ordningsföljd. LFAB4000 har inbyggd kondensator på 7 µF; lägg inte till en extra kondensator i styrenhetens allmänna kopplingsschema utan att först kontrollera den aktuella motorn.

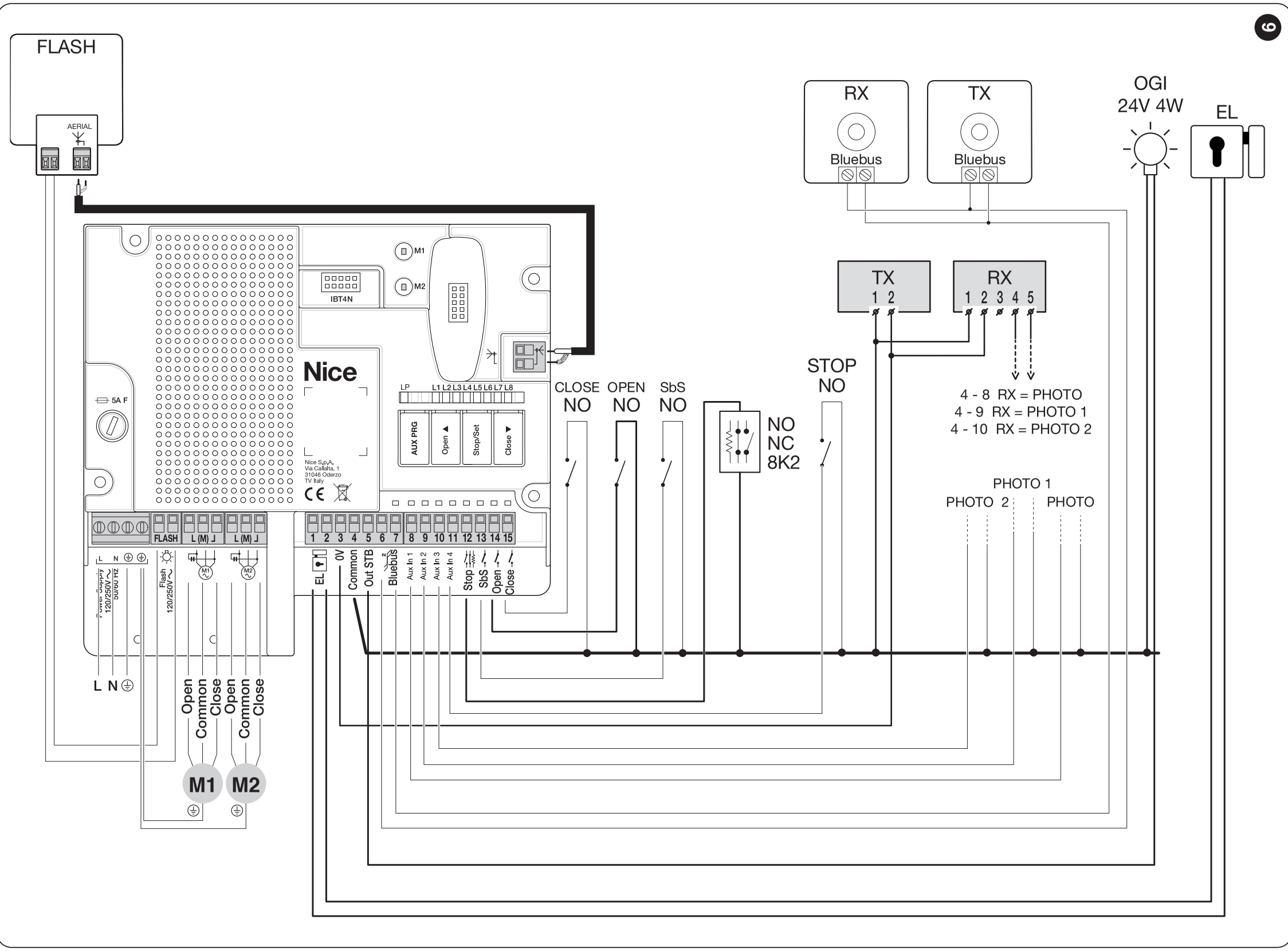

Schemat ovan visar reläfotoceller utan Phototest och med Standby avstängt. AUX-plintarna måste vara inställda på funktionen PHOTO, PHOTO1 eller PHOTO2. Hantera ingångar som inte används enligt valt driftläge; använd inte byglingar från ett schema med andra inställningar. Mer information: reläanslutning MC800. LFAB4000 har inga elektriska ändlägesbrytare FCA/FCC.
Plintar och tillbehörens polaritet
| MC800-plintar | Strömförsörjning och polaritet |
|---|---|
| 3 / 4 | 3 = minus (0 V), 4 = plus (+24 V DC Common). Tillbehörens totala strömförbrukning: högst 200 mA. |
| 5 / 3 | OUTSTB: 5 = plus, 3 = minus, 24 V DC, högst 4 W. Användningen beror på Phototest och Standby. |
| 6 / 7 BLUEBUS | Två ledare utan polaritet; strömförsörjning och data för kompatibla BlueBUS-enheter. |
| FLASH | 230 V AC, högst 21 W; till exempel ELAC. Växelströmsutgången har ingen polaritet +/−. ELDC 12 V DC ska inte anslutas här. |
| 1 / 2 EL | Elektriskt lås 12 V AC, högst 15 VA; ingen polaritet +/−. |
| 4 / 13 SbS | Potentialfri NO-kontakt för stegvis manöverkommando. Anslut ingen extern spänning till ingången. |

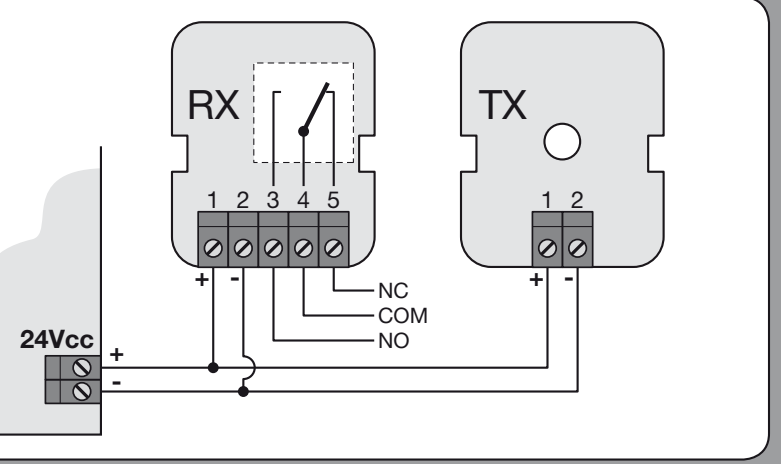

| EPM TX och RX | På fotocellen 1 = plus, 2 = minus. RX-kontakterna 4 = COM, 5 = NC är potentialfria. I schemat utan Phototest: TX1 och RX1 → styrenhetens 4 (+), TX2 och RX2 → styrenhetens 3 (−); RX4 → styrenhetens 4, RX5 → den inställda PHOTO-ingången 8, 9 eller 10. |
Vid Phototest eller Standby ändras sändarens strömförsörjning och byglingarna. Använd motsvarande MC800-scheman för fotoceller och inställning av AUX-ingångar. Kontakter och BlueBUS har ingen universell polaritet +/−.
Första idrifttagning och säkerhetstester
För att begränsa stötkrafterna krävs en känslig säkerhetskant. Installatören måste planera placeringen och kontrollera att hela grinden är säker. Enbart kraftinställningen ersätter inte detta skydd.
- Koppla från nätspänningen och eventuell reservbatteri. Med drivningen frikopplad kontrollerar du för hand hela rörelsebanan, axelupphängningen, grindbladets infästning, båda stoppen och dräneringen. Grindbladet får inte kärva eller röra sig av sig självt.
- Återinkoppla frikopplingsmekanismen. Kontrollera motorledarna, PE, säkerhetsanordningarna och tillbehören.
- Kontrollera ingångarnas status och styrenhetens inlärning av enheter efter att strömmen slagits på. Motortypen och säkerhetsingångarna måste vara korrekt inställda innan rörelsebanan lärs in.
- Håll uppsikt över rörelseriktning och grindbladens ordningsföljd vid första körningen. Om rörelseriktningen är fel eller rörelsen oväntad, stoppa omedelbart, koppla från strömmen och korrigera anslutningen. Fortsätt inte genom att öka kraften.
- Lär in ändlägena enligt anvisningarna för den aktuella styrenheten. Testa sedan en hel cykel, inbromsningarna, stoppen, frikopplingen, varje fotocellspar och säkerhetskanten.
- Mät de verksamma krafterna professionellt och kontrollera skyddet av riskområden innan anläggningen lämnas över. Användaren måste få instruktioner om manövrering, manuell frikoppling och underhåll.
Placera en lättläst instruktion för manuell frikoppling av drivenheten permanent på plats. Överlämna grinden för användning först efter ett godkänt test av hela anläggningen, inklusive skyddsanordningarna.
För MC800 utförs först inlärning av BlueBUS- och STOP-enheter, därefter inlärning av rörelsebanan och mekaniska ändlägen. LFAB4000 är en elektromekanisk motor; välj inte hydrauliskt läge. Vid en enhet ska motorpositionerna för M2 läras in.
Inställningar, fjärrkontroller och återställning
Kraft, hastighet, paus före automatisk stängning, partiell öppning och grindbladens ordningsföljd ställs in via styrenheten, inte av den underjordiska motorn själv. Kontrollera efter ändrade inställningar på nytt att krafterna är säkra och att skyddsanordningarna fungerar.
- Programmering av MC800 – funktioner och värden
- Parkoppling av fjärrkontroller enligt mottagare
- MC800:s LED-indikeringar och ljussignaler
Radering av trådlösa fjärrkontroller och återställning av styrenheten är två olika åtgärder. En återställning åtgärdar inte mekaniska kärvningar; efter att inställningarna har raderats måste en ny inlärning utföras. Välj tillvägagångssätt utifrån det aktuella kretskortet och den monterade mottagaren.
Felsökning
| Symptom | Kontrollera |
|---|---|
| Grindbladet går inte att skjuta för hand | Frikoppling, gångjärnens skick, armarna, axellagringen och främmande föremål i boxen. Försök inte få en grind som har fastnat att gå med våld. |
| Motorn går, men grindbladet står stilla | Att frikopplingsmekanismen går i ingrepp och armarnas koppling. Koppla bort strömmen före ingrepp. |
| Fel riktning eller ordningsföljd | Tilldelning av motorer och ledningar. Kontrollera OPEN/CLOSE och motor M2 vid ett enda grindblad. |
| Grinden stannar eller går tillbaka | Fri rörelse, hinder, fotoceller, säkerhetslist och styrenhetens LED-indikering. Säkerhetskontroller; öka inte kraften utan att först åtgärda orsaken. |
| Vatten i boxen | Avlopp, avlagringar, återströmmande vatten och kablarnas skick. Ta anläggningen ur drift om kabeln är skadad eller om vatten har trängt in i en anslutning. |
| Fjärrkontrollen svarar inte | Batteriet i fjärrkontrollen, dess tilldelning, den monterade mottagaren och antennen; parkoppling av fjärrkontrollen. |
Underhåll
Utför kontroll minst var 6:e månad, och oftare vid intensiv användning eller i krävande miljöer. Koppla bort både nätström och reservkraft före rengöring och ingrepp. Använd inte en skadad grind eller en grind som kärvar förrän den har reparerats.
- Rengör fundamentboxen och avloppet; ta bort lera, löv och främmande föremål.
- Kontrollera korrosion, kabel, skruvar, armar, gångjärn och mekaniska ändlägen.
- Smörj de avsedda rörliga kontaktytorna och armarnas koppling; kontrollera att frikopplingen fungerar.
- Testa efter underhåll manuell körning, en hel automatisk cykel och alla skyddsanordningar. Låt en tekniker kontrollera krafterna och inställningarna.

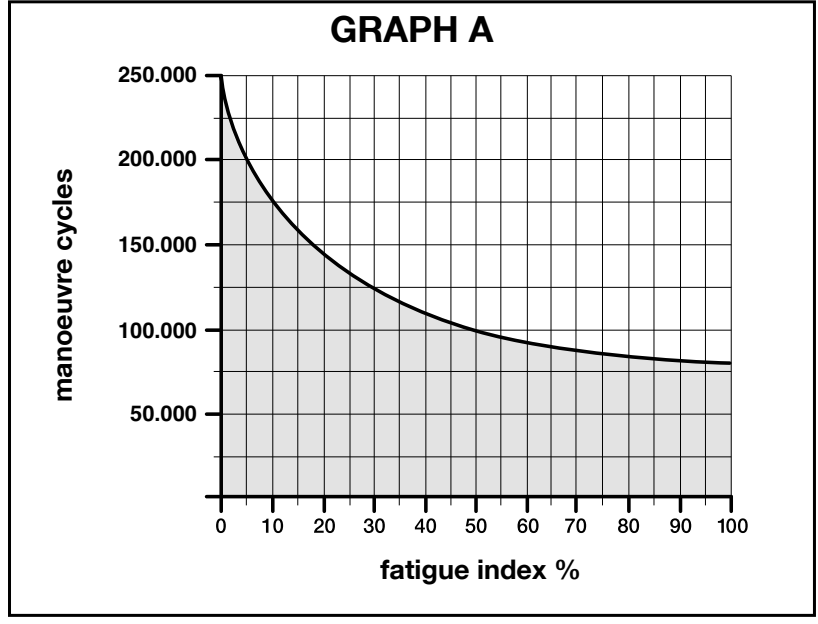

Ungefärlig livslängd
Livslängden påverkas av den sammanlagda belastningen från grindbladet och driftförhållandena. Följande index gäller de angivna kombinationerna av längd och vikt; dessutom måste användningsgränserna. Diagrammet visar ett ungefärligt antal cykler vid regelbundet underhåll, inte någon garanti eller ett antal år. Den horisontella axeln visar summan av indexen i procent och den vertikala axeln antalet cykler.
| Hela automationsanläggningens egenskaper | Index | Livslängdsdiagram | |
|---|---|---|---|
| Grindbladets vikt | 2,01–3 m | 3,01–4 m |
|
| Upp till 150 kg | 10 % | 20 % | |
| 151–350 kg | 20 % | 30 % | |
| 351–550 kg | 30 % | 40 % | |
| 551–650 kg | 40 % | 50 % | |
| Ytterligare faktor | Lägg till | ||
| Temperatur över 40 °C eller under 0 °C; luftfuktighet över 80 % | 15 % | ||
| Heltäckande grindblad | 20 % | ||
| Vindutsatt miljö | 15 % | ||
Exempel: ett grindblad på 3 m / 500 kg har indexet 30 %. I vindutsatt miljö läggs 15 % till, vilket ger totalt 45 %. Även andra relevanta faktorer ska läggas till. Denna beräkning ersätter inte kontrollen av grindbladets lämplighet och säkra krafter.
Tekniska parametrar och mått
| Parameter | NICE LFAB4000 |
|---|---|
| Motorspänning | 230 V AC, 50/60 Hz |
| Styrning av den nya anläggningen | MC800; styrenhetens matningsspänning 230 V AC |
| Maximal strömförbrukning / effekt | 1,5 A / 340 W |
| Maximalt vridmoment | 500 Nm |
| Obelastat varvtal | 0,8 varv/min |
| Ungefärlig öppning till 90° vid nominell rörelse | Cirka 23 s; start och inbromsning förlänger tiden. |
| Cykler/h vid nominell belastning | 20 cykler/h |
| Normal öppningsvinkel | Upp till 110°; med BMA1 upp till 360° för grindblad upp till 3,5 m |
| Kapslingsklass / temperatur | IP67 / −20 till +50 °C |
| Motorns matningskabel | 2 m; skarvar utanför fundamentboxen |
| Endast motorns vikt | 14,3 kg |
| Kondensator | Inbyggd 7 µF |
| LFABBOX4 | Stålbox 14,4 kg; motor, box och frikoppling är separata delar |

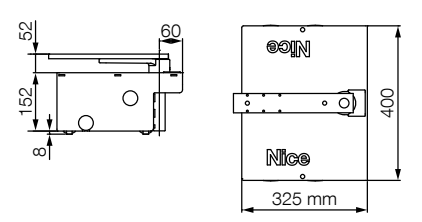

| Mått för enheten med den aktuella boxen | 400 × 325 × 152 mm; kontrollera den faktiskt levererade boxen före gjutning |
Toppeffekt och maximalt vridmoment är inte värden för kontinuerlig belastning. Den faktiska rörelsetiden beror på vinkeln, belastningen och styrenhetens inställningar. Följ måttritningen för den specifika boxen när du planerar utgrävningen och grindbladets höjd.
Produktvy
