Praktisk guide till NICE MC800 med MCA5-kort
Den här guiden är avsedd för MC800 med NICE MCA5: på kortet finns utgången OGI och knappen Photo PRG. Det här är den generation som NICE tillhandahåller en manual för fram till 09/2025. Den nyare MC800R30 har en annan utgång, OutSTB, och ett energisparläge; dess kopplingsschema kan inte användas här utan vidare.
MC800 styr en eller två kompatibla 230 V AC-motorer för slaggrindar. Vid en grindflygel används M2. Vid två grindflyglar öppnar M2 först och M1 stänger först. Mekaniska ändstopp, kondensatorer och eventuella gränslägesbrytare måste vara anpassade till de aktuella grindöppnarna.
- Grindöppnare och lämpliga tillbehör
- Kabeldragning och plintar
- Kopplingsscheman för fotoceller och fototest
- Förenklad procedur för första uppstarten
- Manuell inställning av ändlägen
- Funktioner och inställbara parametrar
- Fjärrkontroller och programmerare
- Diagnostik och återställning
- Tester och underhåll
Grindöppnare och tillbehör till MC800
Det är den exakta typen och matningsspänningen för grindöppnaren som avgör. Tillverkaren rekommenderar till exempel MC800 för NICE HY7005; den snarlikt namngivna HY7024 är en 24 V-motor och använder en annan styrenhet. När den ursprungliga styrenheten byts ut ansluts ledningarna efter plintarnas funktion, inte efter deras ursprungliga nummer.
| Post | Betydelse/procedur |
|---|---|
| Reläfotoceller | NICE EPM – matning till TX/RX och separat säkerhetskontakt C–NC. Ett exempel visas i följande kopplingsschema. |
| BlueBUS-fotoceller | NICE EPMB – tvåtrådsanslutning till 6–7 utan polaritet. Anslutningen av EPM och EPMB skiljer sig åt. |
| Varningsljus | NICE ELAC – version för nätspänning med inbyggd blinkfunktion. FLASH på en 230 V-styrenhet är inte en lågspänningsutgång. |
| Nyckelbrytare | NICE EKS – potentialfri kontakt C–NO för SbS, OPEN eller CLOSE. |
| Radiostyrning | NICE OXIBD i SM-kontakten och en lämplig fjärrkontroll, till exempel NICE ON3EBD. Parkopplingen beror på den aktuella mottagaren. |
| Serviceinställningar | NICE IBT4N + NICE OVIEW för åtkomst via BusT4. |
Kontrollera motorns begränsningar, arbetscykel och kondensator i manualen för den valda grindöppnaren. BlueBUS-systemets kapacitet beräknas i belastningsenheter; styrenhetens maxkapacitet är 15 enheter, inte automatiskt 15 valfria enheter.
Kabeldragning och plintfunktioner
| Krets | Kabel enligt tillverkaren |
|---|---|
| Matningsledning | 3 × 1,5 mm² upp till 30 m; vid längre sträckor anger tillverkaren 3 × 2,5 mm² och jordning vid automationsenheten. Valet av skydd och matningsledning måste anpassas till installationen. |
| Varje motor | 4 × 1,5 mm² upp till 10 m, inklusive skyddsledare. Kondensator enligt den aktuella motorn. |
| FLASH-varningsljus | 2 × 1,5 mm² upp till 20 m, med isolering för nätspänning. |
| BlueBUS | 2 × 0,5 mm² upp till 20 m; vid 20–40 m används 2 × 1 mm². |
| Antenn | Koaxialkabel RG58, högst 20 m, rekommenderad längd under 5 m. |
| Nyckelbrytare | 2 kablar, 2 × 0,5 mm², upp till 50 m. |
| Elektriskt lås | 2 × 1 mm² upp till 10 m. |
| Post | Betydelse/procedur |
|---|---|
| L / N / PE | Matning till styrenheten för 230 V-versionen samt skyddsjordning. Anslut även PE till motorerna enligt deras manualer. |
| M1 / M2 | Tre arbetsplintar för varje motor: OPEN – COMMON – CLOSE enligt märkningen på kortet; skyddsledaren ansluts separat till PE. Den enda motorn ansluts till M2; M1 lämnas oanvänd. |
| FLASH | Kopplad nätspänning för självblinkande varningsljus, max. 21 W. Lämplig är NICE ELAC; anslut inte ett 12/24 V-varningsljus här. |
| 1–2 / EL | Elektriskt lås, 12 V AC, max. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. För matning av tillbehör mellan 3–4 finns totalt högst 200 mA tillgängligt. |
| 5 / OGI | Indikering av öppen grind, 24 V, max. 4 W. Den här märkningen finns på det äldre MCA5-kortet. |
| 6–7 / BlueBUS | Två ledare för BlueBUS-matning och kommunikation; parallell anslutning, utan polaritet. |
| 8 / AuxIn1 | Öppningsgränslägesbrytare för M1 eller PHOTO i läget för reläfotoceller. |
| 9 / AuxIn2 | Öppningsgränslägesbrytare för M2 eller PHOTO1 i läget för reläfotoceller. |
| 10 / AuxIn3 | Stängningsgränslägesbrytare för M1 eller PHOTO2 i läget för reläfotoceller. |
| 11 / AuxIn4 | Stängningsgränslägesbrytare för M2. När reläfotocellsläget är aktivt används inte AUX-ingångarna som gränslägesbrytare. |
| 12 / STOP | Säkerhetsingång för NO, NC eller 8,2 kΩ. En ändring från det inlärda tillståndet utlöser ett stopp med en kort motrörelse. |
| 13 / SbS | Stegvis styrning via potentialfri NO-kontakt mellan 4 och 13. |
| 14 / OPEN | Öppning via NO-kontakt mellan 4 och 14. |
| 15 / CLOSE | Stängning via NO-kontakt mellan 4 och 15; funktionen kan ändras till partiell öppning. |
Anslut ingen extern spänning till styringångarna. Med brytaren NICE EKS används den gemensamma C-kontakten och NO-kontakten på den valda mikrobrytaren. Lämna oanvända AUX-ingångar öppna enligt valt läge; skapa inte universella byglingar av alla säkerhetsingångar.
Källa: NICE originalmanual MC800 IDV0544A00EN, tabellerna 1–2 och avsnitt 4.2–4.3.
Kopplingsscheman för fotoceller
Välj schema utifrån fotocellernas teknik och om fototest används. TX och RX står för sändare och mottagare. De två TX/RX-uppsättningarna i originalbilderna visar olika tekniker; båda behöver inte monteras.

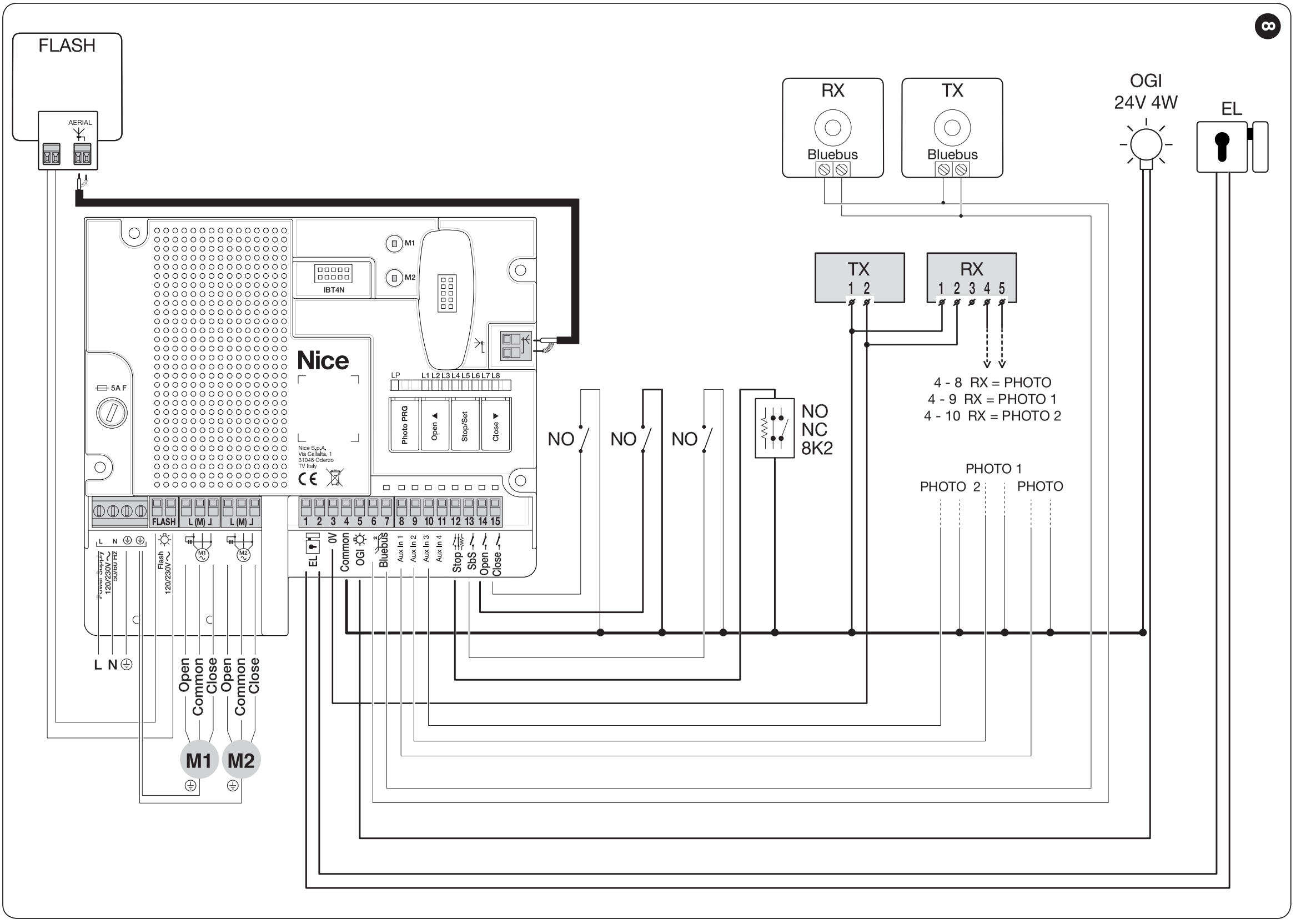

Reläfotoceller utan fototest – ursprungligt exempel
NICE original, bild 8. Grå TX/RX är reläfotoceller, vita TX/RX är BlueBUS. Den visade mottagaren är OXI; OXIBD-antennen ansluts direkt till OXIBD. Klicka på bilden för att förstora den.
För ett par NICE EPM och funktionen PHOTO är grundkopplingen oförändrad:
| Del | EPM-anslutning vid 24 V DC |
|---|---|
| TX-matning | MC800 plint 3 → TX plint 2; MC800 plint 4 → TX plint 1. |
| RX-matning | MC800 plint 3 → RX plint 2; MC800 plint 4 → RX plint 1. |
| PHOTO-kontakt | RX plint 4 (C) → MC800 plint 4; RX plint 5 (NC) → MC800 plint 8. Att förbinda RX 4 med RX 1 motsvarar i denna koppling att ansluta COMMON. |
| Inställning | Håll Photo PRG intryckt tills LP tänds och lär sedan in enheterna. Lämna oanvända AUX1–3 öppna. |
Plintnumren för TX/RX gäller den visade kopplingen och den angivna EPM-modellen. För en annan modell använder du dess märkning för matning och C–NC. Reläfotoceller kräver att rätt matningsspänningsområde väljs; anpassning för 12 V är inte aktuell här.

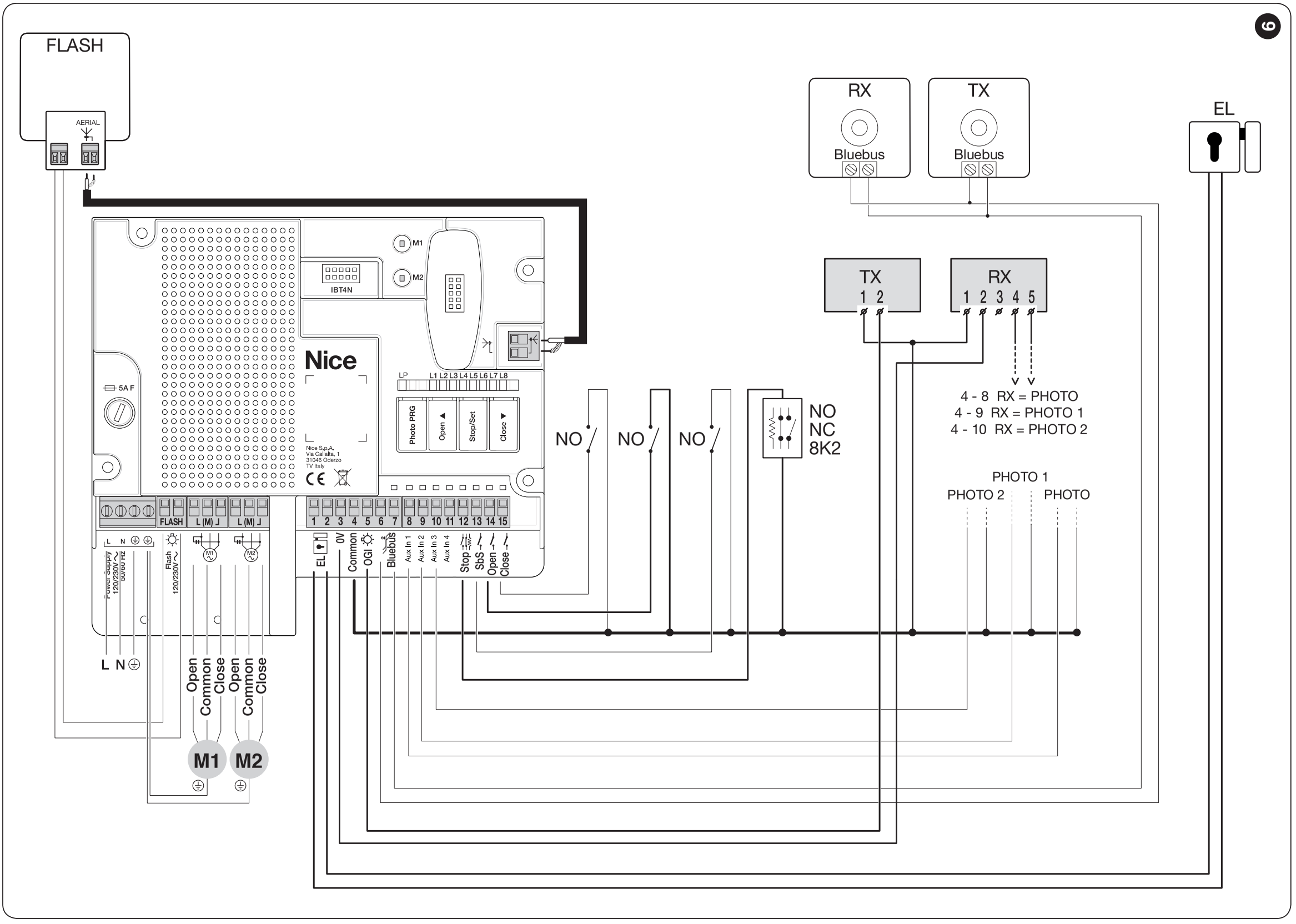

Reläfotoceller med fototest
NICE original, bild 9. Fototestet för relä-TX använder utgång 5, märkt OGI. Plintarna 6–7 i bilden matar separata BlueBUS-enheter. Klicka på bilden för att förstora den.
Anslut enligt bild 9 TX plint 1 till MC800 plint 4 och TX plint 2 till MC800 plint 5. RX fortsätter att matas från plintarna 3–4 och dess C–NC-kontakt ansluts till vald PHOTO-ingång. Utgång 5 används i denna koppling för fototestet och kan inte samtidigt användas för en vanlig OGI-indikering. Upprepa inlärningen och funktionstestet efter ändrad inkoppling. Valet Photo PRG ändrar inte i sig TX:s fysiska matning.

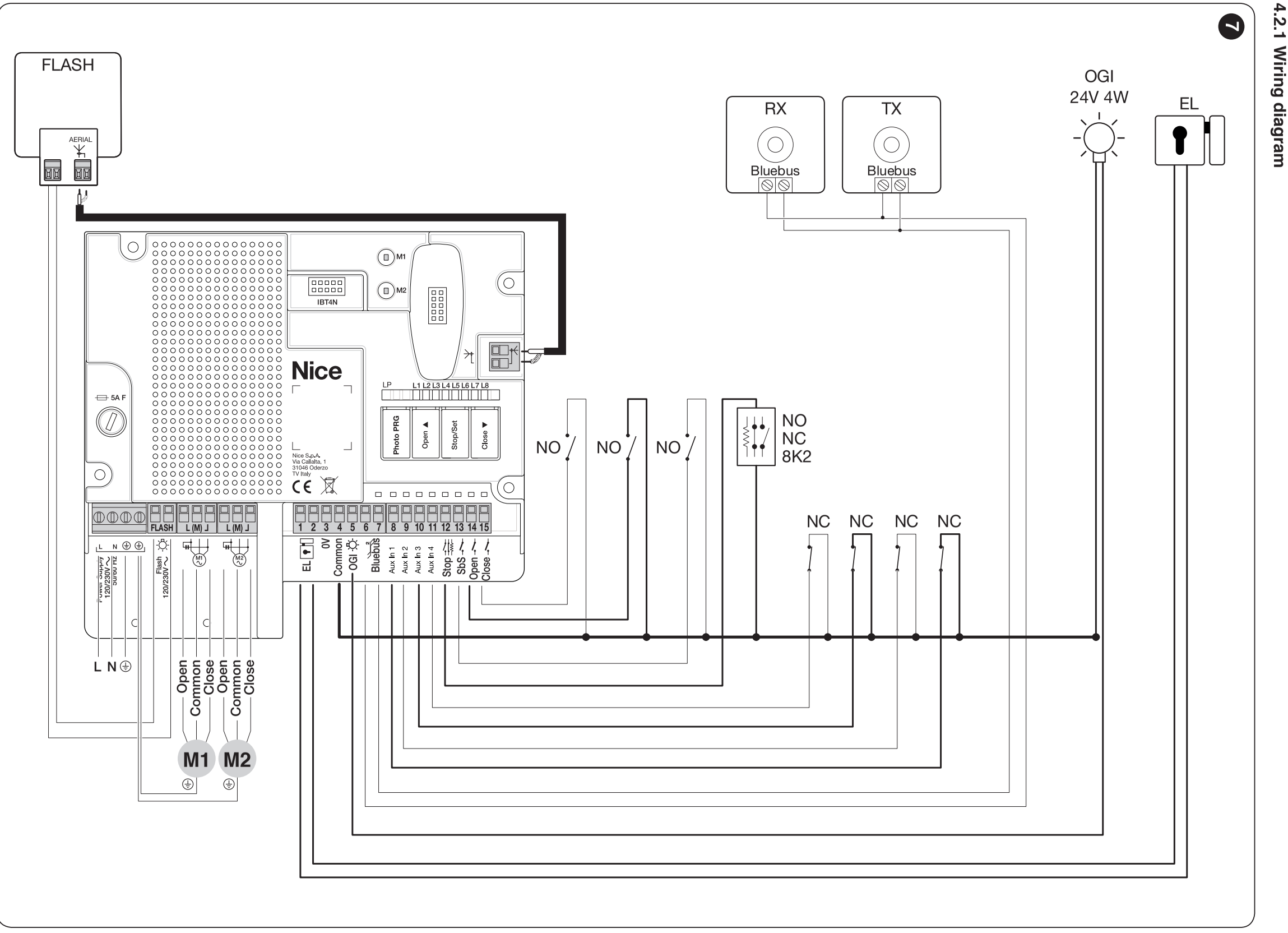

BlueBUS-fotoceller och motorernas gränslägesbrytare
NICE original, bild 7. AUX-ingångarna är här avsedda för gränslägesbrytare; reläfotocellernas funktion är avstängd. Klicka på bilden för att förstora den.
NICE EPMB ansluts med två ledare till 6–7. Byglingen på TX och RX i samma par ska ge samma adress; nästa par ska ha en annan adress. FOTO/FOTO II skyddar vid stängning, FOTO1/FOTO1 II vid både öppning och stängning och FOTO2/FOTO2 II vid öppning. Adressen FOTO3 är inte tillåten. Välj exakt bygling enligt tabell 3 i MC800-manualen och fotocellernas manual.
Om AUX används som gränslägesbrytare, ska LP vara släckt. Använd inte reläfotoceller på AUX och gränslägesbrytare på samma ingångar samtidigt. Upprepa inlärningen varje gång en enhet läggs till eller tas bort.
Källa: NICE originalmanual MC800 IDV0544A00EN, bilderna 7–9, avsnitt 4.4–4.6; EPM-plintar enligt IS0261A00MM.
Förenklad procedur för första idrifttagning
1. Mekanik, inkoppling och första start
Kontrollera ändlägena, att grindbladen kan röras fritt för hand och att motorerna är korrekt låsta. Kontrollera M1/M2, PE, kondensatorerna och säkerhetsingångarna. Kontrollera att kraftinställningen passar den aktuella motorn innan inlärningen: nivå II, parameter L6.
Efter start ska BlueBUS blinka grönt ungefär en gång per sekund och FLASH ska vara släckt. Om detta inte stämmer ska du kontrollera inkopplingen efter att strömmen kopplats från. Det behövs ingen förebyggande återställning inför varje inställning.
2. Välj fotocellsläge
För reläfotoceller på AUX1–3 håller du Photo PRGintryckt tills LP tänds. När AUX används som gränslägesbrytare ska LP vara släckt; stäng av läget genom att hålla Photo PRG intryckt igen. Aktivera inte reläläget när endast BlueBUS-fotoceller används.
3. Lär in anslutna enheter
- Håll Open ▲ + Stop/Set.
- Släpp när L1 och L2 blinkar snabbt, efter cirka 3 sekunder.
- Vänta tills proceduren är klar. L1/L2 slocknar och STOP ska lysa. L3/L4 kan därefter visa att körvägen behöver läras in.
Detta steg utförs även om inga enheter är anslutna. För reläfotoceller måste deras läge vara aktiverat före inlärningen.
4. Lär in ändlägena automatiskt
- Placera de frikopplade grindbladen ungefär mitt i körvägen och lås motorerna mekaniskt igen enligt deras manualer.
- Håll Stop/Set + Close ▼ intryckt och släpp när L3/L4 blinkar snabbt, efter cirka 3 sekunder.
- Kontrollera följande sekvens: stängning av M1, stängning av M2, öppning av M2, öppning av M1, stängning av M1 och stängning av M2.
- När inlärningen är klar slocknar L3/L4. Prova separata Open- och Close-kommandon och kontrollera grindbladens ordningsföljd och inbromsning.
Om ett grindblad öppnas i stället för att stängas: Avbryt inlärningen med knappen Open eller Close. Koppla från strömmen och kontrollera att anläggningen är spänningslös. Byt plats på de två riktningsledarna OPEN/CLOSE vid den aktuella motorn, det vill säga de två yttre arbetsledarna enligt schemat; den gemensamma ledaren COMMON och PE ska inte ändras. Vid 230 V AC handlar det inte om att ändra polariteten. Upprepa därefter inlärningen.
Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 börjar blinka. Åtgärda orsaken och starta om inlärningen från början. Om den automatiska inställningen inte passar fortsätter du med manuell inställning.
Källa: NICE originalmanual MC800 IDV0544A00EN, avsnitt 4.5–4.9.
Manuell inställning av ändlägen
Den manuella inställningen har två faser: först stängda och öppna ändlägen, därefter inbromsningspunkter vid stängning. Punkterna A vid L5/L6 ställs in först när den aktuella motorns öppna läge har lärts in.
| LED vid inlärning | Läge som sparas |
|---|---|
| L1 | 0 M1 – fullständigt stängt läge för M1. |
| L2 | 0 M2 – fullständigt stängt läge för M2. |
| L5 | A M2 – start på inbromsningen av M2 vid stängning. |
| L6 | A M1 – start på inbromsningen av M1 vid stängning. |
| L7 | 1 M2 – fullständigt öppet läge för M2. |
| L8 | 1 M1 – fullständig öppning M1. |
Första fasen: ändlägen
- Håll inne Stop/Set + Close och släpp när L3/L4 blinkar snabbt, efter cirka 3 s. Tryck genast kort på Stop/Set, så väljer du manuell inlärning.
- När L1 visas håller du inne Open eller Close för att köra M1 till stängt läge. Rörelsen stoppas när du släpper knappen. Spara genom att hålla inne Stop/Set i minst 3 s och sedan släppa.
- När L2 visas sparar du på samma sätt M2:s stängda läge.
- Nu väljs L5. Tryck kort på Open/Close för att gå förbi L5 och L6 till L7. Spara inte dessa retardationspunkter ännu.
- Vid L7 ställer du in och sparar M2:s öppna läge; vid L8 M1:s öppna läge.
- Låt läget avslutas och testa en säker öppnings- och stängningscykel.
Andra fasen: retardationspunkter
När ändlägena har lärts in går du till blandad inställning: håll inne Stop/Set + Close och släpp när L1 blinkar. Tryck kort på Open/Close för att välja L5. Kör M2 till punkten där retardationen ska börja vid stängning och spara den genom att hålla inne Stop/Set i minst 3 s. Ställ in L6 för M1 på samma sätt. När du börjar från helt öppet läge är rörelsen i riktning mot stängning.
Vänta inte längre än 10 s mellan efterföljande knapptryckningar. Ett kort tryck på Open/Close väljer en LED; om du håller knappen inne körs motorn. För en motor använder du endast L2, L5 och L7; hoppa över övriga alternativ.
Kontrollera hela rörelsebanan, vingarnas inbördes fördröjning och säkerheten efter varje finjustering. En generell förlängning av motorns gångtid mot ändläget ersätter inte korrekt inställning eller anvisningarna för den aktuella drivenheten.
Källa: NICE MC800 originalmanual IDV0544A00EN, tabell 4 och kapitel 4.8.2–4.8.3.
Programmering av funktioner och parametrar
På nivå I aktiveras eller avaktiveras funktionen. På nivå II väljer du dess värde. Samma LED-nummer betecknar därför inte samma sak på båda nivåerna.
Nivå I – aktivering och avaktivering
Håll inne Stop/Set tills L1 blinkar och släpp. Välj LED med Open/Close och ändra status med ett kort tryck på Stop/Set: kort blinkning = OFF, lång blinkning = ON. Programmeringen avslutas om ingen knapp trycks in på 10 s.
| Alternativ | Betydelse / tillvägagångssätt |
|---|---|
| L1 – automatisk stängning | Efter öppning räknas paustiden ned och porten stängs. |
| L2 – stängning efter fotocell | När automatisk stängning är aktiverad förkortas pausen till 5 s efter att fotocellerna har aktiverats. Även när L1 är avaktiverad kan fotocellens aktivering starta automatisk stängning efter den inställda paustiden. |
| L3 – stäng alltid | Efter att strömmen återställts kan en öppen port stängas automatiskt; rörelsen föregås av en varningsblinkning. |
| L4 – kort tryckning mot stängt läge | Innan en stängd port öppnas görs en kort rörelse i stängningsriktningen för att underlätta frigöring av det elektriska låset. |
| L5 – hjälpbelysning | Ändrar FLASH-funktionen från varningsljus till belysning. Utgångens elektriska parametrar måste vara anpassade till den anslutna lasten. |
| L6 – förvarning med blinkljus | Varningsljuset signalerar i 3 s innan rörelsen börjar. |
| L7 – delöppning | Ändrar ingången CLOSE till Partial Open 1. |
| L8 – tryckhållning | Endast för kompatibla hydraulmotorer: efter 4 h i stängt läge återställs trycket kortvarigt genom ett stängningskommando. |
Nivå II – inställning av värde
Håll inne Stop/Set tills L1 blinkar och släpp. Välj parametern med Open/Close och håll sedan inne Stop/Set igen. Efter cirka 3 s visas dess värde. Håll fortfarande inne Stop/Set och välj ett nytt värde med Open/Close. Släpp Stop/Set och vänta 10 s.
| Alternativ | Betydelse / tillvägagångssätt |
|---|---|
| L1 – paustid | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Fabriksinställning: 30 s. |
| L2 – stegvis styrning | L1: öppna–stopp–stäng–stopp. L2: öppna–stopp–stäng–öppna. L3: öppna–stäng–öppna–stäng. L4/L5: flerbostadshusläge; L6: stegvis styrning med delöppning; L7: hålldonsstyrning; L8: halvautomatisk öppning och stängning med hålldonsstyrning. Detaljerade OPEN/CLOSE-reaktioner varierar i de utökade lägena, se tabell 6. |
| L3 – öppningsfördröjning | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % av gångtiden. |
| L4 – stängningsfördröjning | Samma steg: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % av gångtiden. |
| L5 – tidsbalansering | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. Ett lägre val förkortar och ett högre val förlänger stängningstiden; detta är inte en kraftinställning. |
| L6 – motorkraft | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Värdena anger elektrisk effektreglering, inte uppmätt stötkraft. |
| L7 – starttid | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – delöppning | L1–L4: M2 till ¼, ½, ¾ eller helt öppet läge. L5–L8: båda portbladen till ¼, ½, ¾ eller hela den mindre av de inställda öppningarna för M1/M2. |
Exempel – stängning efter 60 sekunder: aktivera L1 på nivå I. Välj parametern L1 på nivå II och ställ in värdet L5. Om även L2 är aktiv kan fotocellernas aktivering förkorta paustiden.
Försök inte lösa kärvande mekanik genom att öka kraften. Efter ändring av kraft, start eller tidsinställning måste hela portens säkerhet kontrolleras och nödvändiga kraftmätningar utföras.
Källa: NICE MC800 originalmanual IDV0544A00EN, kapitel 6, tabeller 5–6.
Fjärrkontroller och serviceprogrammerare
Montera den insticksbara mottagaren med strömmen frånkopplad. En befintlig SMXI eller OXI kan ingå i en lämplig fungerande installation; när du lägger till fjärrkontroller ska du följa den exakta mottagartypen och den kodning som används.
För en ny lämplig installation finns NICE OXIBD och till exempel NICE ON3EBD. OXIBD-antennen ansluts direkt till mottagarens plintar. Äldre originalscheman med OXI visar inte den här anslutningsmetoden. Antennens koaxialkabel och varningsljusets nätspänningsmatning är två separata kretsar.
Exempel för en befintlig SMXI-mottagare
För inlärning i läge I håller du mottagarens knapp intryckt i minst 3 s tills dess LED tänds och släpper sedan knappen. Håll inom 10 s fjärrkontrollens knapp intryckt i minst 2 s. Tre blinkningar från mottagaren bekräftar att fjärrkontrollen har sparats. Det här läget sparar hela fjärrkontrollen; om endast ett specifikt kommando ska sparas används motsvarande läge II.
Instruktioner för OXI, OXIBD och andra mottagare finns i vår guide för parkoppling av NICE-fjärrkontroller. Använd inte SMXI-instruktionerna automatiskt för en annan mottagare. När du lägger till en fjärrkontroll behöver du inte återställa MC800:s rörelsebana.
Programmering via BusT4
Originalmanualen beskriver NICE IBT4N och NICE OVIEW. De möjliggör avancerade inställningar och diagnostik, till exempel serviceindikering med OGI. Den befintliga hänvisningen till NICE BIDIWIFI finns kvar för val av mobil programmering; kontrollera anslutning, funktioner och stöd för den aktuella versionen i modulens manual.
Källa: NICE MC800 originalmanual IDV0544A00EN, kapitel 8.1–8.2; parkoppling och antenn enligt installerad mottagare.
Felsökning, säkring och återställning
Vid fel ska du anteckna antalet röda blinkningar från BlueBUS-LED och andra lysande eller blinkande LED-lampor. Den röda sekvensen upprepas efter en paus på ungefär en sekund. Två snabba gröna blinkningar vid ett kommando är en normal ändring av ingången.
| BlueBUS-LED | Betydelse och första kontroll |
|---|---|
| 1 röd blinkning | BlueBUS-enheterna stämmer inte överens med den inlärda konfigurationen. Kontrollera kablaget och adresserna; upprepa inlärningen efter ändringar i konfigurationen. |
| 2 | Fotocell har aktiverats. Kontrollera om det finns ett hinder, att fotocellerna är rena och rätt inriktade (TX/RX), strömförsörjningen och kontakten vid reläanslutning. |
| 4 | STOP har aktiverats. Kontrollera den anslutna säkerhetsenheten och kablaget. |
| 5 | Fel i interna parametrar. Vänta minst 30 s och försök sedan skicka ett kommando. Om felet återkommer krävs service. |
| 7 | Elektriskt fel. Läs sedan av L1–L4 enligt tabellen nedan. |
| 8 | Ett kommando som är aktivt permanent blockerar övriga kommandon. Kontrollera knappen, reläet eller tidsstyrningen. |
| 9 | Automatiken har blockerats av ett kommando; använd motsvarande kommando för att låsa upp den. |
| Post | Betydelse/åtgärd |
|---|---|
| 7 + L1 blinkar | Motorskydd har löst ut eller motorerna är frånkopplade. |
| 7 + L2 blinkar | Avvikelse hos inlärda ändlägesbrytare. |
| 7 + L3 blinkar | Ändlägesbrytarna finns, men har inte lärts in. |
| 7 + L4 blinkar | Allmän avvikelse; om den kvarstår efter kontroll krävs service. |
| L1 + L2 blinkar långsamt | Inlärningen av enheterna är inte slutförd. |
| L3 + L4 blinkar långsamt | De mekaniska ändlägena har inte lärts in. |
| STOP lyser inte | Kontrollera säkerhetsingången STOP och dess inlärda status. |
| BlueBUS lyser inte heller | Kontrollera strömmatningen och säkringen; om felet återkommer krävs professionell diagnostik. |
Tabellen för MC800 använder koderna 1, 2, 4, 5, 7, 8 och 9. Koder och encoderfel från MC824H gäller inte här.

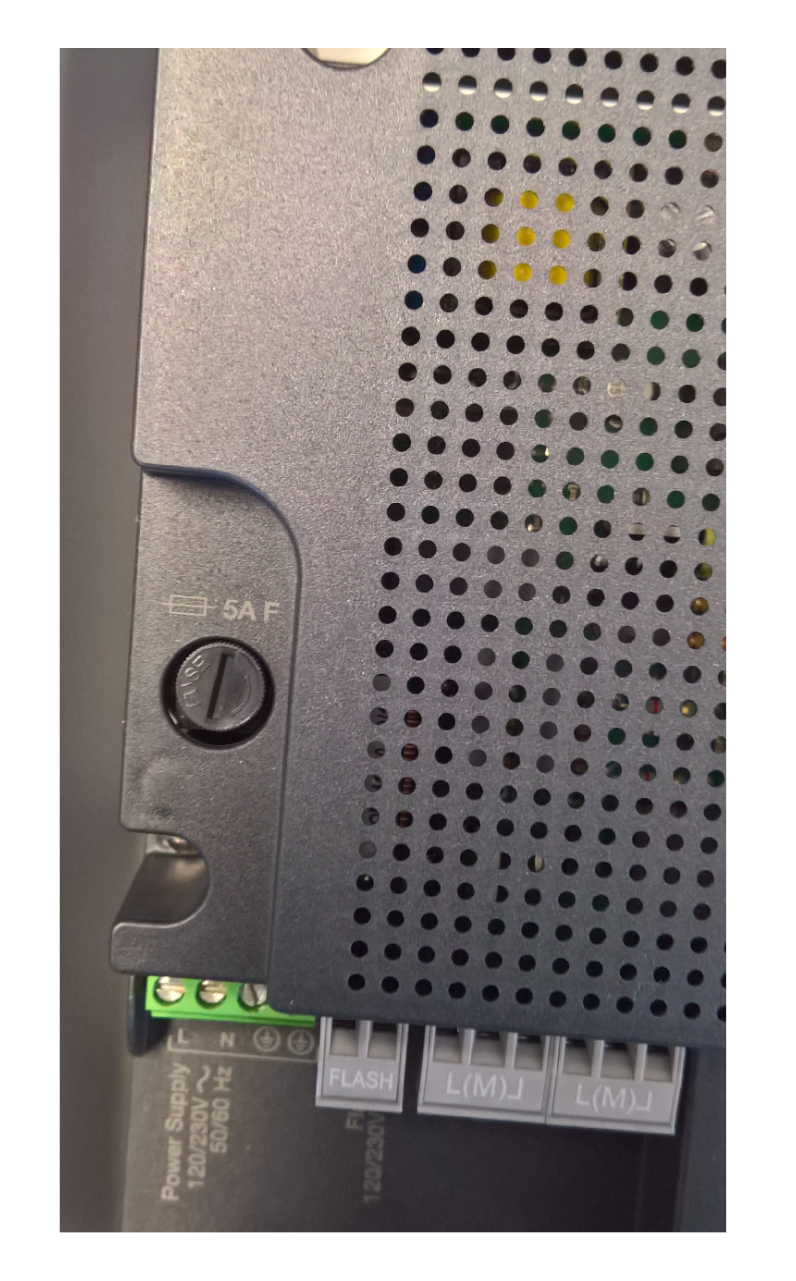

Huvudsäkring 5 A, snabb karakteristik F. Vid byte ska även övriga parametrar för originalsäkingen följas. Klicka på bilden för att förstora den.
Kontrollera säkringen när strömförsörjningen är frånkopplad. Ta reda på orsaken till att säkringen har gått innan du byter den; en säkring med högre märkström eller en förbikoppling är ingen lösning.
När ska återställning användas?
Återställningen raderar centralenhetens individuella inställningar. Använd den endast om du medvetet vill återgå till fabriksinställningarna: håll Open + Close intryckta tills L1/L2 börjar blinka och släpp sedan. Därefter måste ingångarna ställas in på nytt, enheterna och rörelsebanan läras in och tester utföras. Minnet i den insticksbara radiomottagaren hanteras enligt dess egen procedur.
Källa: originalmanualen NICE MC800 IDV0544A00EN, kapitel 7, tabellerna 8–10; återställning i kapitel 6.5.
Slutkontroller och regelbundet underhåll
- Kontrollera öppning, stängning och stopp med varje reglage som används.
- Kontrollera grindbladens ordningsföljd, stoppen och inbromsningen; bladen får inte kollidera eller kärva.
- Testa varje par fotoceller och varje STOP-enhet separat, inklusive reaktionen när grinden är i rörelse.
- Kontrollera kraftinställningarna och utför de mätningar som krävs för att driftsätta den aktuella grinden på ett säkert sätt.
- Ge ägaren instruktioner för manuell frikoppling av drivenheterna, säker användning och en underhållsplan.
Automatikens funktion ska kontrolleras minst var sjätte månad, eller oftare beroende på användningen. Vid strömavbrott frikopplas själva drivenheterna manuellt enligt deras respektive instruktioner.
Inför service ska du ta fram beteckningarna på centralenheten, styrkortet och motorerna, typ av fotoceller och mottagare, antal röda BlueBUS-blinkningar och ett foto av inkopplingen.
Källa: originalmanualen NICE MC800 IDV0544A00EN, kapitel 5 och 9.
