Teknisk manual för NICE Road RD400

NICE Road RD400 är en drivenhet för bostadsområdens skjutgrindar på upp till 400 kg och en grindbladslängd på 8 m, med mekaniska ändlägesbrytare. Vår rekommendation är högst 5 m och cirka 250 kg med lämplig mekanik; detta är inte ytterligare en gräns från tillverkaren. Val och arbetscykel · Tekniska data.

(Passar den här drivenheten för mig?)
Jämför med andra drivenheter:

Post Betydelse / tillvägagångssätt
Alternativ drivenhet NICE Robus RB400 – jämför parametrarna och tillgänglig version på produktsidan.
Högre viktklass NICE Robus RB600 – valet beror också på längd, friktion och användningsfrekvens.

Den här produkten – den fristående drivenheten för skjutgrind NICE Road RD400 (vår kod NICE-RD400-A) innehåller:

  • elektromekanisk drivenhet NICE Road RD400 med en kapacitet på 400 kg och en maximal grindbladslängd på 8m samt en inbyggd (men löstagbar) styrenhet RBA4R10 med inbyggd radiosignalmottagare (om du vill fjärrstyra grinden med fjärrkontroll, behöver du inte köpa till en separat mottagare).
  • 2 × frikopplingsnycklar för manövrering av drivenheten för hand (nödvändiga vid strömavbrott)
  • komponenter för montering av drivenheten, förankringselement och fäste, ändlägesstopp för drivenheten
  • monteringsanvisning

Prisvärda satser som innehåller drivenheten NICE Road RD400:

Drivpaket med tillbehör » Drivpaket med tillbehör och kuggstång »

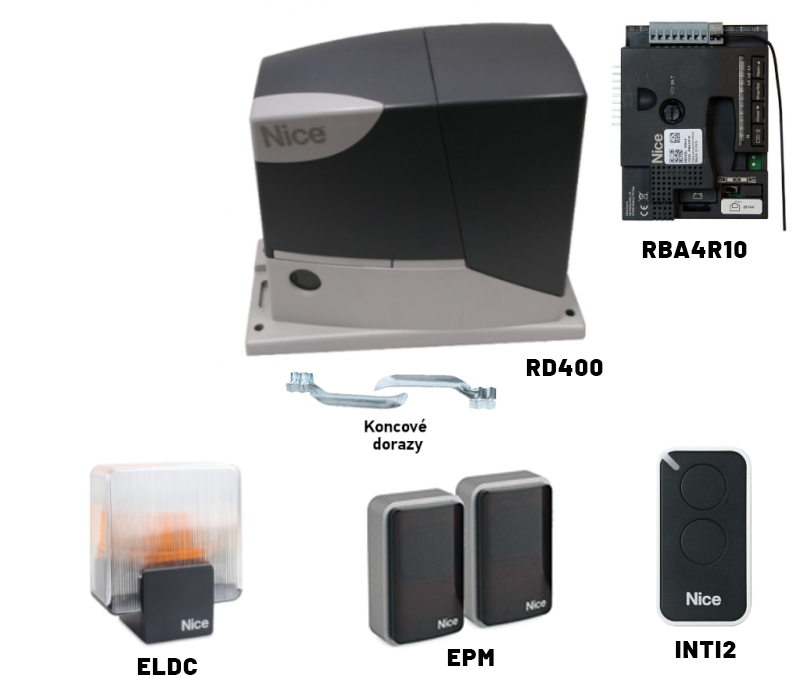

 Drivpaket NICE Road RD400

Road-drivenhet för grindar upp till 400 kg, fjärrkontroll, fotoceller, varningslampa.
Detaljer och pris ».

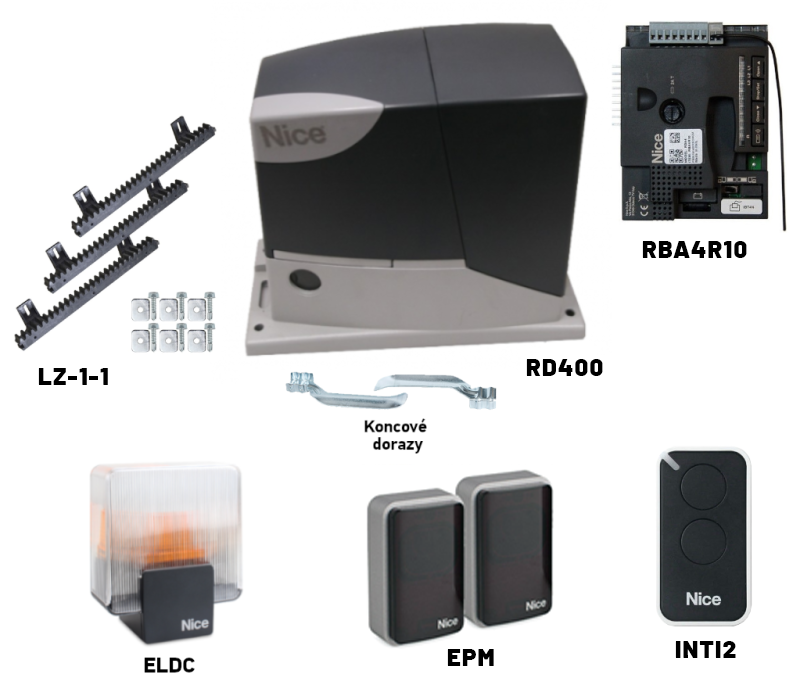

 Drivpaket NICE Road RD400 + kuggstång

ROAD-drivenhet för grindar upp till 400 kg, kuggstång, fjärrkontroll, fotoceller, varningslampa.
Detaljer och pris ».
Sats för tillverkning av fribärande grind » Sats för tillverkning av skjutgrind med markräls »
Sats för tillverkning av fribärande skjutgrind

Vagnar med 5 lager, C-profil 5m Fe, anslag, ändhylsa, styrning, drivenhet, kuggstång.
Detaljer och pris ».

Sats för tillverkning av skjutgrind med markräls

Hjul Ø90 mm, räls 3x3m Zn, nedre stopp, styrning, drivenhet, kuggstång
Detaljer och pris ».

RD400 är avsedd för bostadsbruk. Lämpligheten avgörs av grindens skick, längd och vikt, användningsfrekvens samt utformningen av säkerhetsanordningarna.

Reläfotoceller används, till exempel NICE EPM. Vid flera par kopplas säkerhetskontakterna NC i serie; strömförsörjning och placering av paren ska utföras enligt deras anvisningar. RD400 har inga BlueBUS-plintar.

Justerbara är hastigheten, kraften, paustiden och automatisk stängning. Tillvägagångssättet finns i avsnittet Programmering.

Diagnostik med hjälp av varningslampa.

Kugghjulet modul 4 är kompatibel med kuggstången i vårt sortiment.

Rätt drivenhet är bara en del av en säker grind. Efter monteringen måste en tekniker kontrollera hela automationssystemet, inklusive säkerhetsfunktioner och krafter, och överlämna det till användaren.

Tillbehör som är kompatibla med drivenheten NICE Road RD400

Vid val av tillbehör är utgångstyp, strömförsörjning och radioprotokoll avgörande. Följande länkar leder till produkter i vårt sortiment.

Vad Varför / anslutning Typ
Varningsljus Rörelsesignalering via FLASH 7–8. Antennen ansluts separat. NICE ELDC
Fotoceller Reläbaserad säkerhetskontakt PHOTO. Anslutning med fototest. BlueBUS-modeller ansluts inte direkt. NICE EPM eller NICE EPMA; de specifika plintarna nedan gäller EPM.
Nyckelbrytare Lokal SbS-kommando via en potentialfri C–NO-kontakt mellan 1 och 2. NICE EKS
Fjärrkontroller Inlärning i den integrerade mottagaren. Vilken familj som stöds avgörs av den först inlärda fjärrkontrollen; frekvensen i sig räcker inte. NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR).
Antenn Bättre mottagning av radiosignaler. Separat RG58-koaxialkabel till antenningången. NICE ABFKIT eller ELDC-varningsljusets antenn.
Reservbatteri Drift vid strömavbrott för den beskrivna RD400-generationen. NICE PS124 – 1,2 Ah, integrerad laddning.
Servicegränssnitt Inställning och diagnostik via BusT4. Anslut när strömförsörjningen är frånkopplad. NICE IBT4N + NICE OVIEW
Kuggstång Överför rörelsen till grindbladet. Modul 4; infästning och belastning enligt kuggstångstyp. NICE LZ-1, NICE LZ-10 eller i stål NICE LZ-3.
Ytterligare styrning Extern modul till SbS-ingången. Lämplig strömförsörjning och potentialfri NO-kontakt. Kodlås och läsare som kräver dekoder ansluts inte direkt till SbS.

NICE Road RD400 i korthet

RD400 har en integrerad radiomottagare. Det beskrivna kretskortet har fyra knappar och stöder ett tillvalsbatteri NICE PS124. Vid strömavbrott kan grinden också nödfrikopplas.

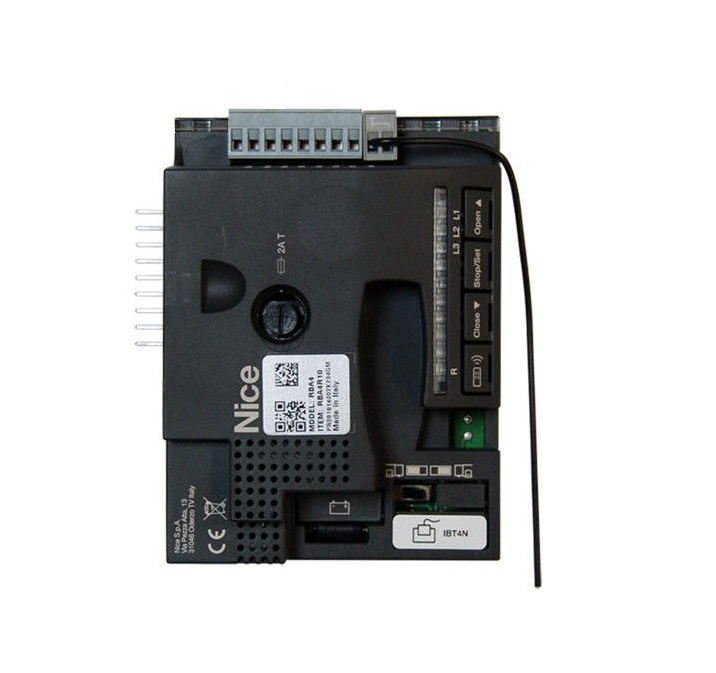

NICE RBA4R10-styrenhet med fyra knappar

RBA4R10-styrenhet med fyra knappar. Kontrollera märkningen på kretskortet och plintarna före anslutning. Klicka på bilden för att förstora den.

Val av drivmotor – är drivmotorn NICE Road RD400 lämplig för min grind?

När grinden har frikopplats ska den kunna skjutas jämnt för hand längs hela sin bana. Kärvning, skadade vagnar eller hjul och felaktigt monterad kuggstång måste åtgärdas innan kraften ställs in. Grindens motstånd avgörs inte enbart av vikten.

Grindbladets längd Max. cykler/tim Max. cykler i följd
Upp till 5 m 20 15
Över 5 till 7 m 16 12
Över 7 till 8 m 14 9
Grindbladets vikt Andel av antalet cykler ovan
Upp till 200 kg 100 %
Över 200 till 300 kg 85 %
Över 300 till 400 kg 70 %

En cykel innebär en öppning och en stängning. Gränsvärdena baserade på längd multipliceras med andelen baserad på vikt; vid beräkning av hela cykler avrundas resultatet nedåt. Exempel: 6 m / 350 kg: 16 × 0,70 = 11 hela cykler per timme, högst 8 i följd utan avbrott. Dessutom gäller en gräns på 50 cykler per dag och högst 9 minuters kontinuerlig drift. Temperaturförhållandena kan begränsa den möjliga driften ytterligare.

Begränsningar för NICE Road RD400-drivmotorn

För att ha en normal säkerhetsmarginal rekommenderar vår butik högst cirka 5 m och 250 kg. Detta är en rekommendation från butiken; en tekniker måste bedöma den aktuella grinden. I följande tabell skiljs denna rekommendation från tillverkarens gränsvärden.

  Maximalt Vi rekommenderar
Grindbladets längd 8 m 5 m
Grindbladets vikt 400 kg 250 kg

Livslängd och underhåll

Drivmotorns livslängd beror på grindens mekanik, belastning, omgivning och underhåll. Utför service minst var 6:e månad eller efter högst 10 000 rörelser sedan den senaste servicen, beroende på vad som inträffar först.

Installation av NICE Road RD400-drivmotor

Montera drivmotorn på ett stabilt, vågrätt fundament med rätt höjd i förhållande till kuggstången. Förankringen måste vara anpassad efter underlaget och RD400:s monteringsplatta. För både självbärande och rälsförsedda grindar ska kabelrör för inkommande ledningar, dränering och tillräckligt utrymme för frikoppling och service förberedas.

Kabeldragning

Placering av tillbehör enligt RD400:s originalmanual. Antalet säkerhetsanordningar avgörs av bedömningen av den aktuella grinden.

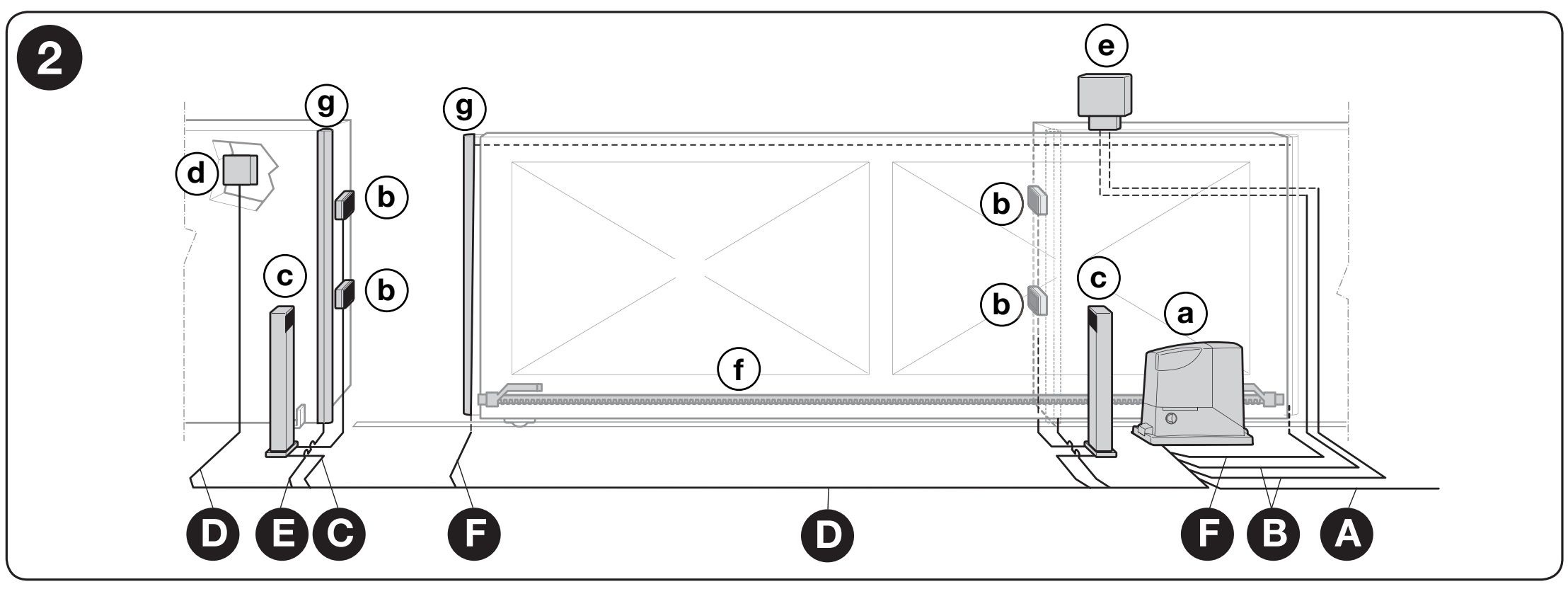

Placering av RD400-drivmotor och tillbehör, schema 2

Placering av enheter: gemener betecknar enheter, versaler kabeldragningar. Klicka på bilden för att förstora den.

Lista över tillbehör

Post Betydelse / förfarande
a / b / c Drivning / fotoceller / fotocellstolpar.
d / e Nyckelbrytare eller knappsats / varningsljus.
f / g Kuggstång / säkerhetskontaktlister.

Kabelöversikt

Post Betydelse / förfarande
A – strömförsörjning 3 × 1,5 mm² upp till 30 m; vid längre matningsledning anger tillverkaren t.ex. 3 × 2,5 mm² samt jordning av automatiksystemet.
B – varningsljus / antenn 2 × 0,5 mm² upp till 20 m; separat RG58 upp till 20 m, rekommenderad längd under 5 m.
C – EPM-fotoceller TX: 2 × 0,25 mm². RX: strömförsörjning och säkerhetskontakt, t.ex. 4 × 0,25 mm² upp till 30 m. Schemat nedan visar alla ledare separat.
D – nyckelbrytare 2 kablar på 2 × 0,5 mm² eller 1 kabel på 4 × 0,5 mm² upp till 50 m; för en enda C–NO-kommando används två ledare.
E / F – kontaktlister 2 × 0,5 mm² upp till 30 m. På den rörliga grindflygeln krävs en lämplig metod för signalöverföring.

Kablarna måste vara lämpliga för den aktuella miljön och förläggas så att nätspänning hålls åtskild från styrkretsar. En reläbaserad RX behöver, utöver strömförsörjningsparet, även ledare till säkerhetskontakten.

Montering

Se ”På vilken höjd ska jag montera drivningen".

Kuggstång och ändstopp

Grindens rörelse bygger på att drivningens kugghjuls vridmoment omvandlas till en linjär rörelse via kuggstången på drivningens kuggstång. De två vanligaste typerna av kuggstänger är:

Kuggstång i nylon för drivning

Nylonkuggstång (eventuellt med stålförstärkning) – fästs på grinden med självgängande skruvar genom fästöglor. Idealiskt förhållandevis lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan ståldrevet och nylonkuggstången.
Kuggstång i stål för drivning

Stålkuggstång – fästs på grinden genom att gängade fästen svetsas fast; därefter skruvas kuggstången fast i dem. Används för längre och tyngre grindar. Rörelsen är något mer högljudd på grund av friktionen mellan ståldrevet och stålkuggstången.

Det avgörande är att drivningens kugghjulsmodul är kompatibel med kuggstångens modul. Drivningen NICE Road RD400 har kugghjulsmodul 4.

När kuggstången har monterats ska du kontrollera spelet och justera båda ändlägesbrytarna.

  1. Justera spelet längs hela sträckan till 1–2 mm mellan kuggstången och drevet. Grindbladets vikt får inte vila på drivningen.
  2. Flytta grindbladet manuellt till öppet läge så att det stannar 2–3 cm före det mekaniska stoppet. Flytta ändlägesbrytarens hållare tills den aktiveras och flytta den sedan ytterligare minst 2 cm i öppningsriktningen enligt tillverkarens anvisningar. Fäst den. Fäst den.
  3. Ställ in det stängda läget på samma sätt i motsatt riktning. Grindens mekaniska stopp måste fortsätta att fungera.
  4. Dra åt fästena och kontrollera att grinden rör sig fritt längs hela sträckan. Först därefter programmerar du ändlägena.

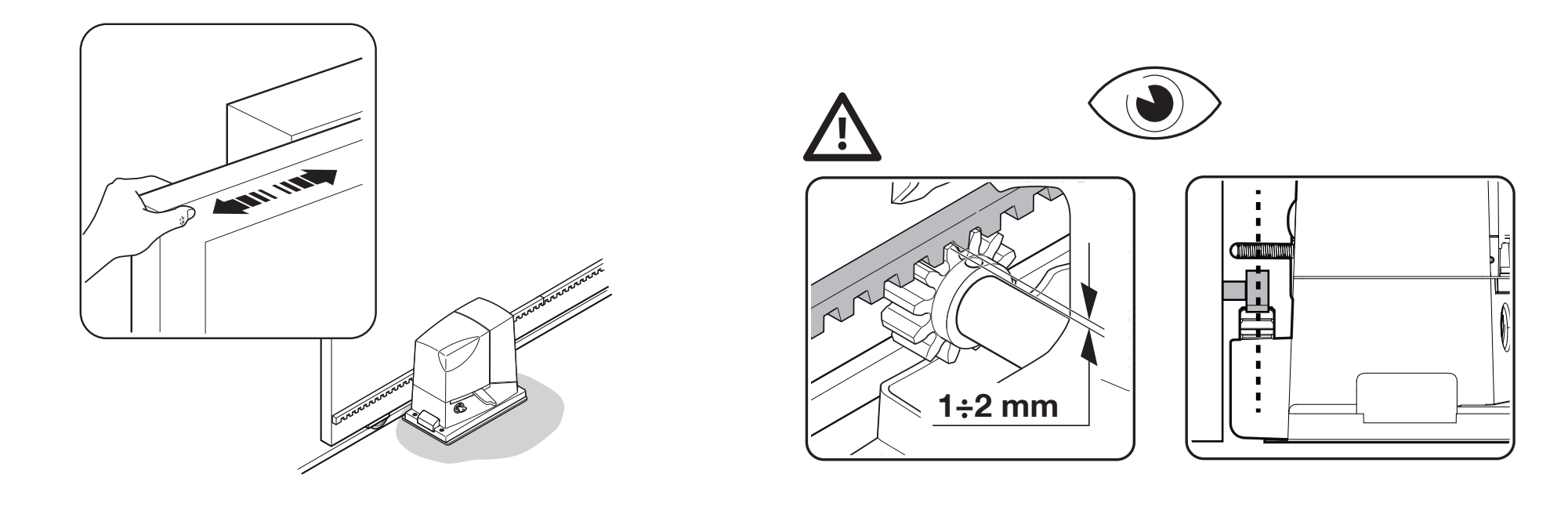

Kontroll av spelet på 1 till 2 mm mellan kuggstången och drevet på RD400

Spelet mellan kuggstången och drevet på RD400. Klicka på bilden för att förstora den.

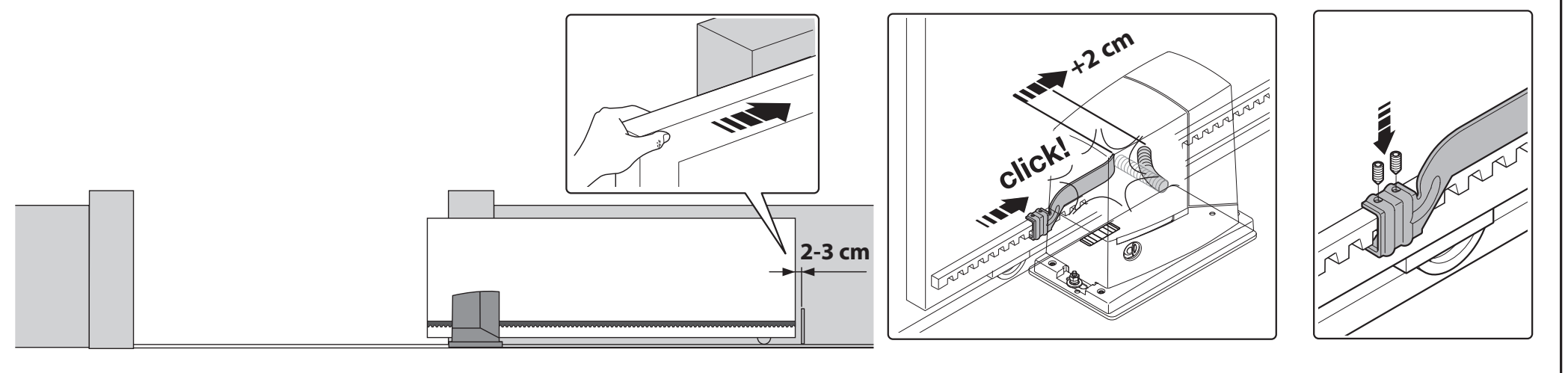

Justering av ändlägesbrytarens hållare på RD400

Avstånd från det mekaniska stoppet och ytterligare förflyttning av hållaren efter aktivering. Klicka på bilden för att förstora den.

Anslutning av NICE Road RD400-drivningen

Elanslutningen ska utföras av en behörig tekniker. Koppla från både nätströmmen och eventuellt batteri och kontrollera att anläggningen är spänningslös innan du ändrar ledningar, byter säkringar eller ansluter moduler. Säkra grinden så att den inte kan röra sig oavsiktligt.

...till nätet

Post Betydelse / förfarande
L Fasledare enligt märkningen på nätanslutningsplinten.
N Neutralledare.
PE Skyddsledare, gulgrön, ansluts till skyddsklämman. Drivningen är klass I och måste jordas.

Den här RD400-versionen strömförsörjs med 230 V AC, 50/60 Hz. Nätmatningen får aldrig anslutas till lågspänningsplintarna 1–8. En elektriker dimensionerar skydd, frånskiljning och matningsledning utifrån installationen.

...till tillbehör

Numreringen gäller den beskrivna NICE RBA4R10 enligt märkningen på kretskortet. Plint 1 är +24 V och plint 4 är GND.

Post Betydelse / förfarande
ANTENNA Antennanslutning för den integrerade mottagaren. Koaxialkabeln har en separat mittledare och skärm enligt symbolen på kretskortet.
1–2 / SbS Stegvis styrning via en potentialfri NO-kontakt, till exempel C–NO på brytaren NICE EKS.
3–4 / STOP NO, NC eller 8,2 kΩ beroende på anslutningen. Typen lärs in när ändlägena programmeras; om det inlärda tillståndet ändras utlöses STOP med en kort rörelse bakåt.
1–5 / PHOTO Säkerhetskontakt, NC, för fotocellerna. Om fotocellerna aktiveras under stängning vänder grinden rörelseriktning.
4–6 / PHOTOTEST Separat strömförsörjning till TX vid fototest, högst 100 mA. RX förblir ansluten till 1–4.
7–8 / FLASH Utgång för ett varningsljus NICE ELDC; blinkar med 0,5 s intervall när grinden är i rörelse.
1–4 / tillbehör Strömförsörjning 24 V DC, tolerans −30 % / +50 %, högst 100 mA för externa enheter.

Flera NC-kontakter för STOP kopplas i serie, flera NO-kontakter parallellt. Resistiva säkerhetslister kräver föreskriven kaskadkoppling med ett avslutningsmotstånd på 8,2 kΩ. Säkerhetsingångar får inte förbikopplas som en lösning på ett fel. Efter byte av enheter måste inlärningen och säkerhetstesterna upprepas.

Drivningens säkringar

Post Betydelse / procedur
F1 T 1 A / 250 V – trög säkring.
F2 T 2 A / 250 V – trög säkring.

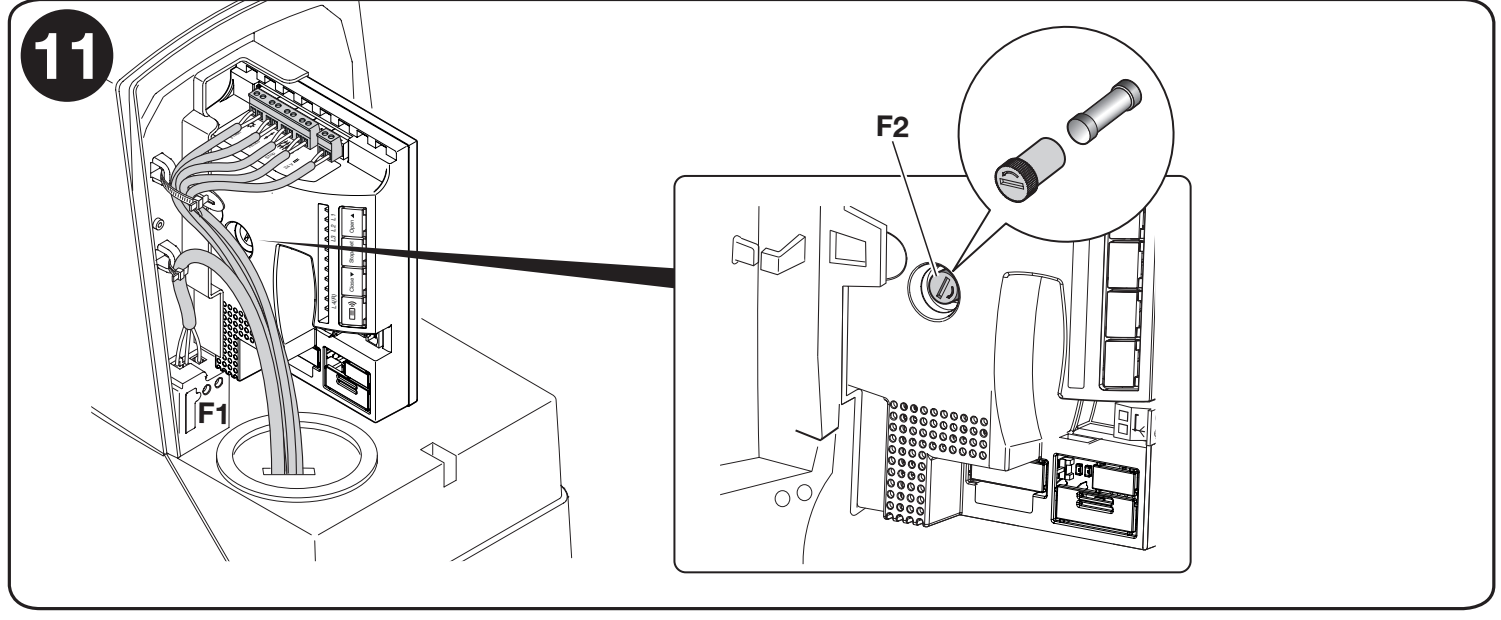

Placering av säkringarna F1 och F2 i RD400-drivningen

Placering av säkringarna F1 och F2 i RD400-drivningen. Klicka på bilden för att förstora den.

Byt endast ut säkringen mot en av samma typ när orsaken till felet har fastställts. Öka inte säkringens märkström och förbikoppla den inte.

Standardschema för anslutning:

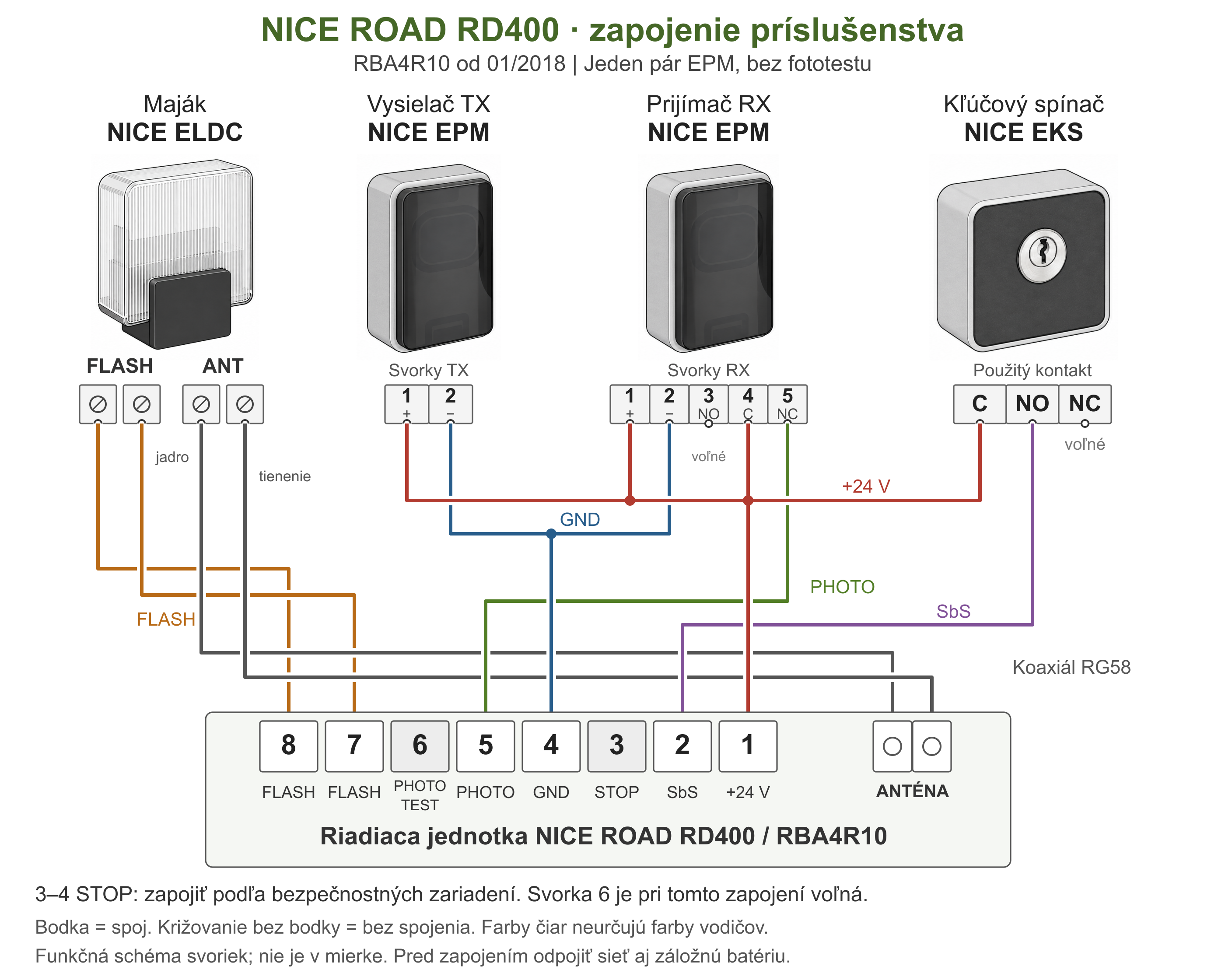

Anslutning av RD400: signallampa ELDC, fotoceller EPM TX och RX, nyckelbrytare EKS

Anslutning av ett par EPM-reläfotoceller utan fototest för RD400 med kretskort RBA4R10 från 01/2018. Signallampan ELDC har separata anslutningar för FLASH och antennen; brytaren EKS styr SbS-ingången via kontakten C–NO. En punkt markerar en elektrisk förbindelse; korsande ledningar utan punkt är inte anslutna. Linjernas färger skiljer kretsarna åt och anger inte ledarnas färger. Klicka på bilden för att förstora den.

Enhet Anslutning till RD400 / RBA4R10
ELDC – signallampa FLASH-kontakt med två stift till plintarna 7–8. Anslut antennen separat med koaxialkabel RG58 till antenningången: innerledare och skärm enligt märkningen.
EPM – sändare TX TX 1 (+) → RD400 1; TX 2 (−) → RD400 4.
EPM – mottagare RX RX 1 (+) och 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) lämnas oansluten.
EKS – nyckelbrytare En kontakt: C → RD400 1, NO → RD400 2 (SbS). NC och den andra kontakten används inte i denna koppling.
STOP och fototest STOP mellan 3–4 hanteras enligt säkerhetsanordningarna; schemat anger ingen universell bygel. Plint 6 är oansluten här. För anslutning med fototest följ proceduren nedan.

Drivningens fotoceller

Exemplet gäller NICE EPM: TX är sändaren och RX mottagaren. EPM har TX 1 = +, 2 = − och RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) används inte i säkerhetskretsen. Kontrollera den aktuella fotocellens egen numrering om en annan typ används.

Anslutning utan fototestfunktion

Kontrollera fotocellernas totala strömförbrukning. Utgång 1–4 levererar högst 100 mA. Ett par EPM-fotoceller förbrukar cirka 55 mA; två par utan fototest skulle tillsammans förbruka cirka 110 mA och överskrida gränsen. Det räcker därför inte att seriekoppla NC-kontakterna för att ansluta ytterligare ett par. Strömförsörjningen till flera par måste dimensioneras av en tekniker utifrån deras faktiska strömförbrukning och bruksanvisningarna.

Båda fotocellerna strömförsörjs kontinuerligt från plintarna 1–4. Mottagarens säkerhetskontakt C–NC ansluts mellan plint 1 och 5 på styrenheten.

Styrenhet EPM-fotoceller
RD400 1 (+24 V) TX 1 och RX 1; även RX 4 (C).
RD400 4 (GND) TX 2 och RX 2.
RD400 5 (PHOTO) RX 5 (NC).
RX 3 (NO) Ansluts inte.

Anslutningen överensstämmer med huvudschemat ovan. Kontrollera efter anslutningen att fotocellerna är riktade mot varandra och att grinden reagerar när ljusstrålen bryts.

Anslutning med fototestfunktion

Vid fototest ändras sändarens strömförsörjning: TX 1 ansluts till RD400 6 och TX 2 till RD400 4. RX och kontakten C–NC förblir anslutna som vid koppling utan fototest. Innan grinden rör sig testas säkerhetskretsens funktion.

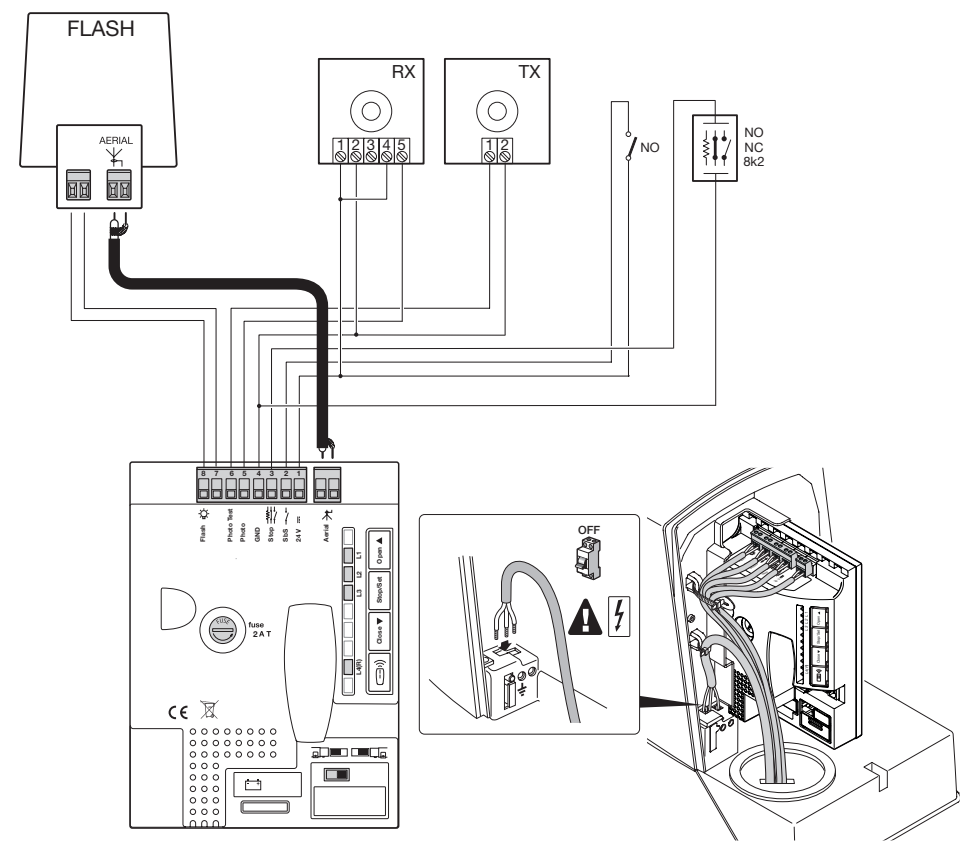

RD400-schema med separat strömförsörjning till TX från plint 6

Anslutning med fototest: TX strömförsörjs via plintarna 6–4. Klicka på bilden för att förstora den.

Post Betydelse / procedur
TX 1 / TX 2 RD400 6 / RD400 4; högst 100 mA sammanlagt på utgången PHOTOTEST.
RX 1 / RX 2 RD400 1 / RD400 4.
RX 4 (C) / RX 5 (NC) RD400 1 / RD400 5.

Läget för anslutna säkerhetsanordningar identifieras vid inlärning av positionerna. Upprepa inlärningen efter ändrad koppling och kontrollera att grinden inte börjar röra sig om testet misslyckas.

Synkronisering av flera par är en separat funktion hos fotocellerna. Ändra inte SYNC-bygeln automatiskt när fototest aktiveras: användningen måste följa bruksanvisningen för den aktuella fotocellen och dess strömförsörjningstyp. EPM beskriver synkronisering med AC-strömförsörjning, medan RD400 här levererar DC.

Val av grindens rörelseriktning

Bestäm riktningen när du står på drivningssidan och tittar mot grinden. Vid öppning åt vänster ställer du omkopplaren åt vänster, och vid öppning åt höger åt höger.

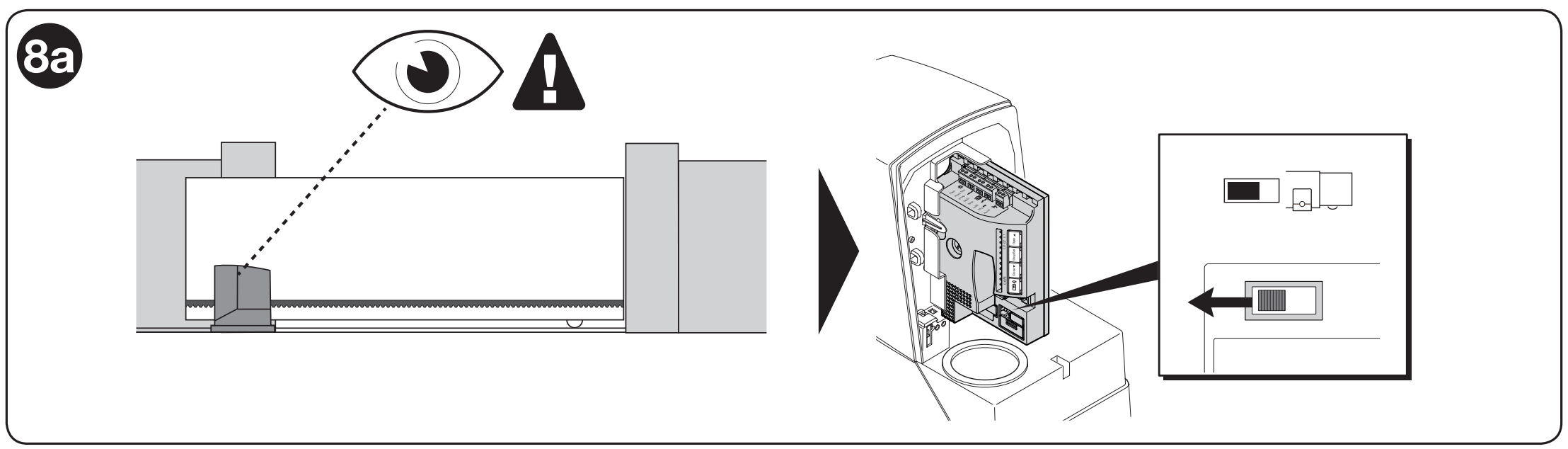

RD400 – öppning åt vänster och omkopplarens läge

Öppning åt vänster, sett från drivningssidan. Klicka på bilden för att förstora den.

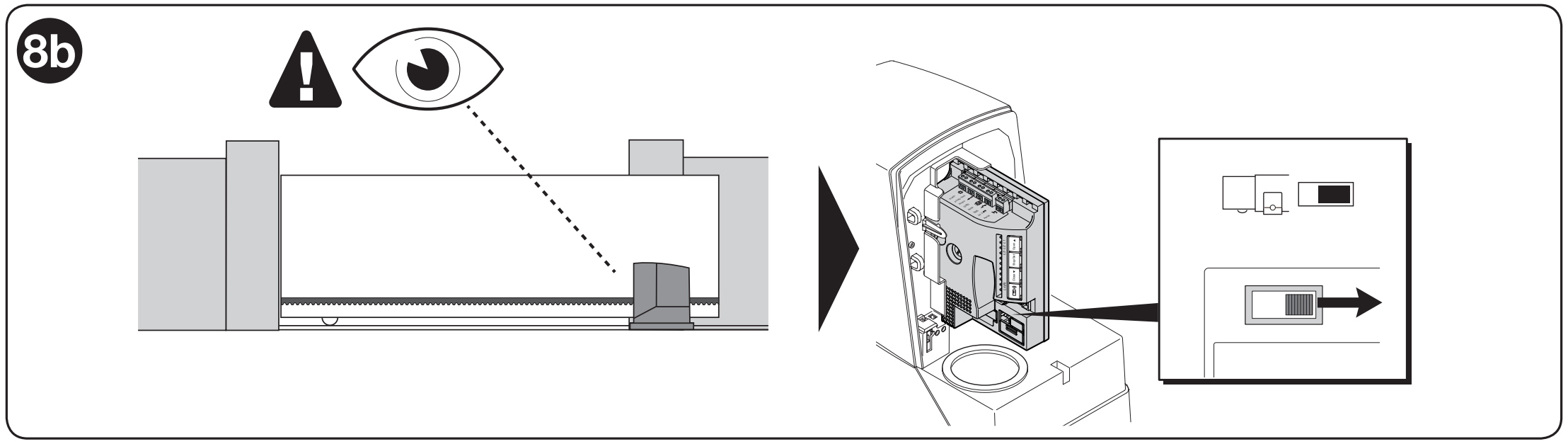

RD400 – öppning åt höger och brytarens läge

Öppning åt höger, sett från drivsidan. Klicka på bilden för att förstora den.

Ändra inte brytaren medan den rör sig. Koppla från strömmen innan du gör ingrepp i den öppna drivenheten. Kontrollera positionsinlärningen igen efter att riktningen har ändrats.

Bedömning av grindbladets längd

Inlärningen fastställer ändlägena, STOP-anslutningen och fototestläget. Upprepa inlärningen efter att ändstopp eller säkerhetsanordningar har ändrats. Rörelseområdet måste hållas fritt.

  1. Frikoppla drivenheten, flytta grinden ungefär till mitten och koppla in den mekaniska låsningen igen. Kontrollera riktningsomkopplaren.
  2. Slå på strömmen. När motorn står stilla blinkar den gröna OK-lysdioden ungefär en gång i sekunden och varningslampan är släckt.
  3. Håll in samtidigt Close + Stop/Set; släpp knapparna när rörelsen börjar efter ungefär 3 sekunder.
  4. Den första rörelsen måste vara stängning. Om grinden öppnas avbryter du inlärningen med Stop/Set, kopplar från strömmen och kontrollerar riktningen.
  5. Låt cykeln slutföras stängning → öppning → stängning. L2 och L3 blinkar under inlärningen.
  6. När inlärningen är klar ger du kommandot SbS för att öppna helt och därefter ett nytt kommando för att stänga helt. Kontrollera under denna testcykel att hastigheten sänks cirka 30–50 cm före gränslägesbrytarna och att grinden stannar 2–3 cm före de mekaniska ändstoppen.

Om L2 och L3 fortfarande blinkar efter att inlärningen är klar, har inlärningen misslyckats. Kontrollera anslutningarna och felsökningen, åtgärda orsaken och upprepa inlärningen.

Programmering av drivenheten

Drivenheten Road gör det möjligt att programmera flera funktioner, antingen genom att slå på eller av en funktion med programmering på nivå I.eller genom att ställa in ett parametervärde med programmering på nivå II.

Kortet har fyra knappar och fyra programmeringslysdioder. På den här generationen öppnar du programmeringsläget genom att hålla Set intryckt i ungefär 3 sekunder.

Post Betydelse / tillvägagångssätt
Open ▲ Öppna; i menyn flyttar du markeringen uppåt.
Stop/Set Stopp; håll in i ungefär 3 sekunder för att öppna menyn.
Close ▼ Stäng; i menyn flyttar du markeringen nedåt.
Radio Lagra och radera fjärrkontroller, indikering via lysdiod L4(R).

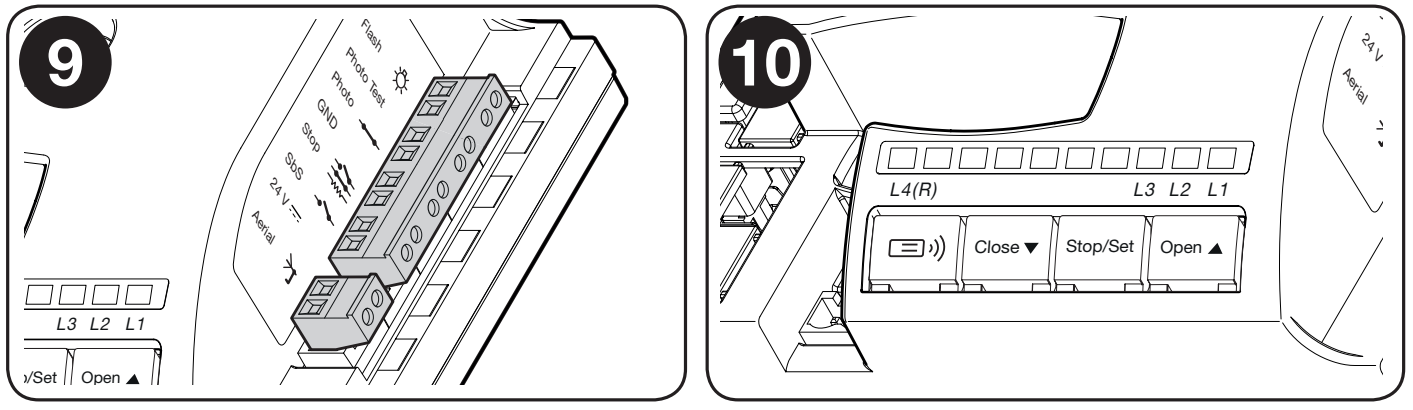

Plintarnas lysdioder och de fyra knapparna på RD400 med lysdioderna L1 till L4R

Kortets knappar och lysdioder. L4(R) hör till radiomottagaren. Klicka på bilden för att förstora den.

Programmering på nivå I.

Alla tre funktioner på nivå I är som standard inställda på OFF. En kort blinkning vid val betyder OFF, en lång blinkning betyder ON.

  1. Håll Set intryckt i ungefär 3 sekunder och släpp när L1 blinkar.
  2. Välj funktionslysdiod med knapparna Open / Close.
  3. Tryck kort på Set för att växla mellan OFF / ON. Ändra vid behov ytterligare en funktion.
  4. Programmeringen avslutas efter 10 sekunder utan knapptryckning och ändringarna sparas.

Lista över programmerbara på/av-funktioner:

Post Betydelse / tillvägagångssätt
L1 – hastighetsminskningens längd OFF = kort hastighetsminskning; ON = lång.
L2 – hastighet OFF = långsam; ON = snabb.
L3 – automatisk stängning OFF = av; ON = på. Pausens längd väljs på nivå II. Fabriksinställningen är 30 s.

Programmering på nivå II.

Nivå II ställer in parametervärden. Val av parameter och val av dess värde använder samma lysdioder i två på varandra följande steg.

  1. Håll Set intryckt i ungefär 3 sekunder och släpp när L1 blinkar.
  2. Välj parametern L1, L2 eller L3 med Open / Close.
  3. Håll Set intryckt. Efter ungefär 3 sekunder tänds lysdioden för det aktuella värdet.
  4. Håll fortfarande Set intryckt och välj ett nytt värde med Open / Close. Släpp sedan Set.
  5. Menyn avslutas efter 10 sekunder utan knapptryckning.

Lista över programmerbara inställningsfunktioner:

Post Betydelse / tillvägagångssätt
L1 – motorkraft L1 låg; L2 medel; L3 hög (fabriksinställning).
L2 – SbS-stegsekvens L1 öppna–stopp–stäng–öppna (fabriksinställning); L2 öppna–stopp–stäng–stopp; L3 bostadsläge.
L3 – paustid L1 15 s; L2 30 s (fabriksinställning); L3 60 s. Gäller när automatisk stängning är aktiverad.

Kompromissa inte med att åtgärda mekaniskt motstånd i grinden genom att öka kraften. Efter ändring av kraften måste tillhörande mätningar och säkerhetstester upprepas.

Anslutning av extra externa enheter till drivenheten

Post Betydelse / tillvägagångssätt
Strömförsörjning till tillbehör Mellan 1 (+) och 4 (GND), 24 V DC med toleransen −30 % / +50 %, totalt högst 100 mA.
Styrkontakt Separat potentialfri NO-kontakt på 1–2 (SbS). Ingen extern spänning får anslutas till ingången.

Drivenhetens specialfunktioner

Grinden hålls öppen

Om SbS-kommandot varar längre än 3 sekunder, öppnas grinden oavsett vilken stegsekvens som är inställd. Funktionen kan användas med en lämplig tidstyrd kontakt för att hålla grinden öppen under en bestämd tid.

Forcerad rörelse

Vid fel på en säkerhetsanordning beskriver tillverkaren en nödrörelse som utförs medan manöverdonet hålls intryckt. Använd den endast när du har direkt uppsikt över grinden, rörelseområdet är fritt och inga personer utsätts för fara. Felet måste åtgärdas så snart som möjligt.

  1. Ge ett kommando. Om rörelsen inte startar på grund av en blockerande säkerhetsanordning, upprepar du kommandot inom 3 sekunder och håller det intryckt.
  2. Efter ungefär 2 sekunder börjar grinden röra sig, men bara så länge kommandot hålls intryckt.
  3. Släpp manöverdonet för att omedelbart stoppa grinden. Det här läget ersätter inte reparation av säkerhetsanordningarna.

Felsökning av drivenheten

Om något är oklart eller om du har något annat problem kan du gärna kontakta vår tekniska support för NICE-drivenheter.

Beroende på problemets art

Under monteringen (eller om drivenheten inte fungerar) kan du stöta på något av följande problem:

Post Betydelse / tillvägagångssätt
Fjärrkontrollens lampa tänds inte Kontrollera batteriet.
Fjärrkontrollens lampa tänds, men grinden reagerar inte Kontrollera att fjärrkontrollen är inlagd och vilket protokoll den använder, kontrollera antennen och se om minnet är låst.
OK-lysdioden är släckt Låt en elektriker kontrollera strömförsörjningen och säkringarna efter att strömmen har kopplats från på ett säkert sätt.
Kommandot tas emot, men rörelsen startar inte Notera de röda blinkningarna från OK-LED:n eller varningsljusets blinksekvens. Kontrollera PHOTO, STOP och aktiva kommandon.
Rörelsen vänder omedelbart Kontrollera hinder, friktion, kuggstång och ändlägesbrytare. Justera kraften först efter att mekaniken har kontrollerats och säkerheten har verifierats på nytt.

Diagnostik med hjälp av varningsljusets blinkningar

Vid normal rörelse blinkar varningsljuset med 0,5 sekunders intervall. Vid fel räknar du blinkningarna i en sekvens, med ungefär en sekunds paus mellan sekvenserna. Samma fel indikeras av den röda OK-LED:n.

Antal blinkningar Betydelse och kontroll
2 Fotocellen blockerar rörelsen. Kontrollera hinder, inriktning, strömförsörjning och säkerhetskontakt.
3 Kraftbegränsaren har löst ut. Hitta orsaken till den kraftiga friktionen eller leta efter hinder.
4 STOP har aktiverats. Kontrollera säkerhetsanordningen och kablaget.
5 Fel i interna parametrar. Vänta minst 30 s; om felet kvarstår utför en tekniker en återställning och lär in systemet på nytt. Om felet kvarstår utför en tekniker en återställning och lär in systemet på nytt.
6 Driftcykeln har överskridits. Låt drivenheten vila i några minuter.
7 Internt elfel. En tekniker kopplar bort alla strömkällor i några sekunder. Om felet återkommer kontrollerar teknikern kretskortet och motorkablaget.
8 Ett annat kontinuerligt kommando är redan aktivt. Kontrollera knappen, reläet eller timern.
10 Rörelsetiden har överskridits eller så saknades strömförsörjning till motorn under inlärningen. Kontrollera mekaniken och rörelsetiden samt att kretskortet sitter ordentligt i hållaren.

Diagnostik med hjälp av LED-lampornas blinkningar

På det här kretskortet finns en LED märkt OK, inte BlueBUS. Säkerhetsingångens status visas av STOP; inställningarna och radion indikeras av LED-lamporna L1, L2, L3 och L4(R). Deras placering visas på bilden av knapparna.

Horisontella LED-lampor OK, STOP

Indikering Betydelse/åtgärd
OK – blinkar grönt en gång per sekund Normal drift.
OK – 2 snabba gröna blinkningar En ingång har ändrats eller ett kommando har tagits emot.
OK – röd blinksekvens Fel enligt blinkkodstabellen.
OK – lyser med fast grönt eller rött sken Feltillstånd; fast grönt eller rött sken. Om felet återkommer efter frånkoppling och kontroll krävs service.
OK – släckt Kontrollera strömförsörjning och säkringar.
STOP lyser/släckt Lyser: ingången är i normalt läge. Släckt: STOP har aktiverats. Kontrollera anordningen och det inlärda tillståndet.

LED-lampor L1–L4(R) vid knapparna

Indikering Betydelse/åtgärd
L1 Släckt = kort inbromsning, lyser = lång inbromsning.
L2 Släckt = låg hastighet, lyser = hög hastighet.
L3 Släckt = automatisk stängning av, lyser = på.
L1 + L2 + L3 blinkar Lägesinlärning krävs. Följ anvisningarna för programmering.
L4(R) lyser En radiosignal med en kod som inte har sparats togs emot under normal drift.
L4(R) blinkar Fjärrkontroller sparas eller raderas.

Manuell frikoppling av NICE Road RD400-drivenheten

Vid strömavbrott eller fel kan RD400 frikopplas med den medföljande nyckeln så att grinden kan manövreras för hand. Förhindra först oavsiktlig rörelse och koppla bort strömkällorna. Om grindbladet rör sig av sig självt eller kärvar efter frikopplingen behöver det repareras.

Manuell frikoppling och återinkoppling av RD400

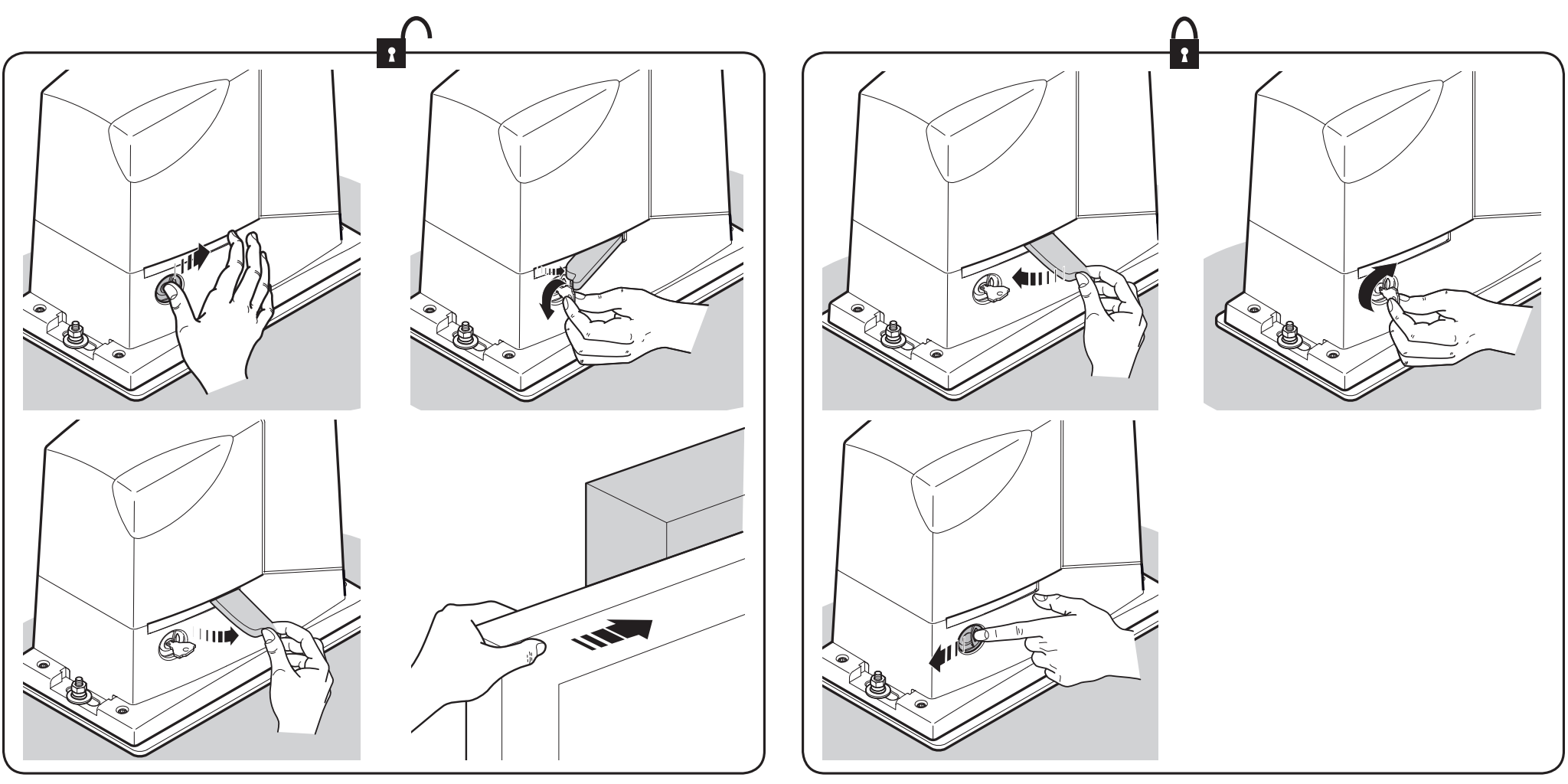

Den vänstra delen av bilden visar hur RD400 frikopplas, den högra hur drivenheten återinkopplas. Klicka på bilden för att förstora den.

  1. Öppna låsskyddet, sätt i och vrid nyckeln och fäll ut frikopplingshandtaget enligt bilden.
  2. Skjut grinden långsamt och kontrollerat för hand.
  3. För att återinkoppla drivenheten fäller du in handtaget, vrider om och tar ut nyckeln och stänger skyddet. Kontrollera att mekanismen greppar innan automatisk drift.

 Tekniska specifikationer för NICE Road RD400-drivenheten

Indikering Betydelse/åtgärd
Användning/begränsningar För skjutgrindar i bostadsmiljö, upp till 400 kg och 8 m, beroende på driftcykeln.
Motor/strömförsörjning Elektromekanisk drivenhet med inbyggd styrenhet; RD400 nätspänning 230 V AC, 50/60 Hz. RD400/V1 är en version för annan nätspänning.
Max. effektförbrukning/ström 210 W / 1,1 A.
Vridmoment Startmoment 12 Nm (400 N); nominellt moment 5 Nm (167 N).
Hastighet Utan belastning 0,13 eller 0,25 m/s; vid nominellt moment 0,16 m/s.
Kuggdrev Z15, modul 4, delning 12,5 mm, delningsdiameter 60 mm.
Drift Max. 50 cykler per dag, kontinuerlig drift max. 9 min; därefter begränsning beroende på grindens längd och vikt.
Säkringar/skydd F1 T 1 A / 250 V; F2 T 2 A / 250 V; klass I, skyddsjordning.
Varningsljus/batteri En NICE ELDC; som tillval NICE PS124.
Funktioner 3 ON/OFF-funktioner och 3 justerbara parametrar. Inlärning av STOP och lägen.
Omgivning −20 till +55 °C; IP44.
Mått/vikt 330 × 195 × 277 mm; 8 kg.

Tekniska specifikationer för den inbyggda radiomottagaren i NICE Road RD400-drivenheten

Indikering Betydelse/åtgärd
Mottagare Inbyggd, 4 kommandon, 433,92 MHz.
Protokoll FloR, O-Code, Smilo. Den första sparade fjärrkontrollen avgör vilken familj de efterföljande tillhör.
Minne Högst 100 fjärrkontroller kan lagras i läge I.
Antenn / känslighet 52 Ω, RG58 eller motsvarande kabel; känslighet bättre än 0,5 µV.
Räckvidd Tillverkaren anger 100–150 m; räckvidden påverkas av hinder, störningar och antennens placering.
Temperatur −20 till +55 °C.

Lagra fjärrkontroller

Anvisningen gäller den inbyggda mottagaren på det beskrivna fyrknappskortet. Välj en fjärrkontroll med ett protokoll som stöds, till exempel NICE ON2E eller NICE FLO2RE, beroende på vilken produktfamilj som används. Parkoppling kräver inte att grindens rörelsebana raderas.

Läge I – hela fjärrkontrollen

  1. Håll Radio intryckt i minst 5 s och släpp när LED L4(R) lyser.
  2. Håll fjärrkontrollens första knapp intryckt i minst 5 s inom 10 s och släpp den sedan.
  3. Tre blinkningar från L4(R) bekräftar lagringen. Om inget mer lagras avslutas läget efter 10 s.

T1 = SbS, T2 = gångpassage, T3 = öppna, T4 = stäng; en tvåknappsfjärrkontroll har bara T1 och T2.

Läge II – en knapp

  1. Tryck kort på Radio 1 gång för SbS, 2 gånger för gångpassage, 3 gånger för öppna eller 4 gånger för stäng.
  2. Kontrollera att L4(R) blinkar motsvarande antal gånger.
  3. Håll önskad knapp på fjärrkontrollen intryckt i minst 3 s inom 10 s; tre blinkningar bekräftar lagringen.

Du hittar fler mottagare och anvisningar i vår översikt över parkoppling av NICE-fjärrkontroller. Om fjärrkontrollen inte går att lagra ska du även kontrollera om radiominnet är låst.

Återställning av styrenheten

Återställning används för att medvetet radera inställningar, inte som ett obligatoriskt första steg. När motorn står stilla håller du Open + Close intryckta i cirka 3 s. Släpp knapparna när alla LED-lampor tänds. När processen är klar blinkar L1, L2 och L3. Positionsinlärning, inställningar och säkerhetstester måste upprepas. De lagrade fjärrkontrollerna raderas inte med den här proceduren.

Reservbatteri och servicegränssnitt

För RD400 av den här generationen finns ett batteri som tillval: NICE PS124 med en kapacitet på 1,2 Ah och inbyggd laddning. Det ansluts först när monteringen och programmeringen är klara och nätströmmen är frånkopplad. När batteriet är anslutet strömförsörjs drivenheten även utan nätström. Drifttiden beror på drivenhetens belastning och batteriets skick.

Serviceprogrammerare NICE OVIEW ansluts via NICE IBT4N till BusT4. Anslut gränssnittet när alla strömkällor är frånkopplade.

Tester, överlämning och underhåll

  • Kontrollera öppning, stängning, stopp, inbromsning och båda gränslägesbrytarna.
  • Testa varje par fotoceller, varje STOPP-enhet och fototestet, om sådant används.
  • Kontrollera krafterna och utför de mätningar som krävs för den aktuella grinden; hög kraft får inte kompensera för ett mekaniskt fel.
  • Kontrollera frikopplingen, kåporna, skyddsanordningarna och märkningarna. Överlämna bruksanvisning och underhållsplan till användaren.

En tekniker ska utföra underhåll minst var sjätte månad eller senast efter 10 000 rörelser sedan senaste servicen. Användaren ska hålla området och fotocellerna rena och sluta använda automatiksystemet vid ovanliga ljud eller ryckiga rörelser. Vid rengöring av grindbanan ska även eventuellt batteri kopplas från. Håll grinden under uppsikt från säkert avstånd medan den rör sig. Passera först när grinden är helt öppen och står stilla. Barn får inte manövrera grinden eller leka i närheten av den.

Tillbaka till början

Skriv ut sidan Skriv ut sidan
