NICE Spinbus SN6041 – separat garageportsmotor
| Produkttillgänglighet: | Försäljningen har avslutats | Tyvärr går produkten inte längre att leverera. Det betyder inte att den aldrig kommer att finnas igen, men för närvarande planeras ingen ytterligare försäljning av den. |
|---|
Produktbeskrivning NICE Spinbus SN6041 – separat garageportsmotor
NICE Spinbus SN6041 garageportsöppnare är avsedd för sektionsindelade garageportar med en yta på upp till 17,7m2, eller utåtgående vipportar med en yta på upp till 14,7m2, eller icke-utåtgående vipportar upp till 13,5m2. Vilken är vilken? Har en mekanisk stoppbrytare. Drivenheten är intereverserbar. Detaljerade tekniska specifikationer ». Ladda ner manualen ».
(Är den här garageportsöppnaren rätt för mig?)
Jämför med andra garageportsöppnare:
| « Svagare garageportsöppnare | Kraftigare garageportsöppnare » |
|---|---|
|
|
Saknas. |
Den här produkten – en fristående garageportsöppnare NICE Spinbus SN6041 (vår kod NICE-SN6041) – innehåller:
- elektromekanisk garageportsöppnare NICE Spinbus SN6041 med styrenhet SNA4. Garageportsöppnaren levereras utan mottagare.
- monteringsmanual

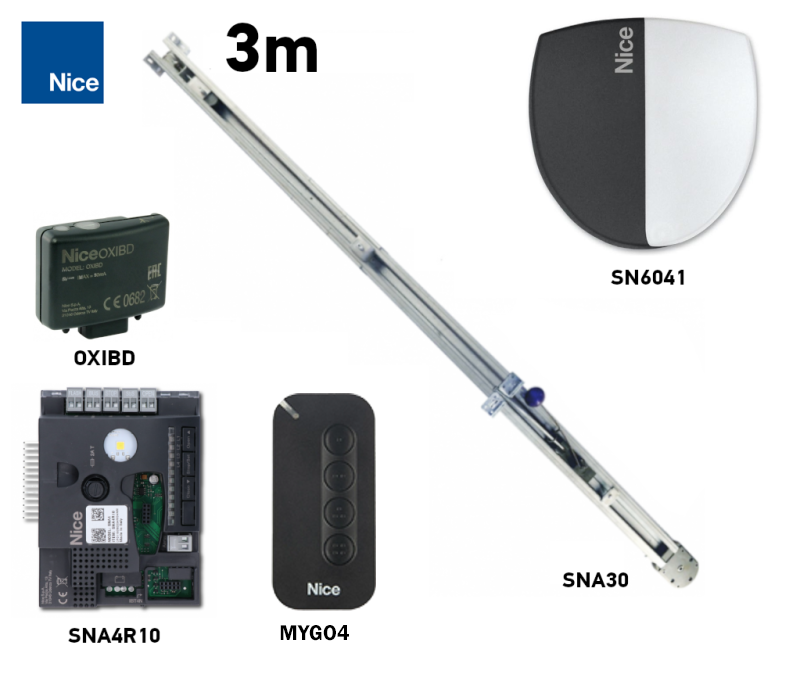

Prisvärda paket som innehåller garageportsöppnaren NICE Spinbus SN6041:
| Öppnarpaket med tillbehör » |
|---|
|
Spinbus SN6041 garageportsöppnare, SNA4-styrenhet, SMXI-mottagare, FLO2RE-fjärrkontroll, SNA30-skena. |
Garageportsöppnaren är kompakt, säker och praktisk – perfekt för både privat och kommersiellt bruk. Robust plasthölje med inbyggd belysning.
Garageportsöppnaren passar för automatisering av garageportar med en portbladsarea på 17,7m2 för sektionsindelad garageport, 14,7m2 för utåtgående vipport, eller 13,5m2 för icke-utåtgående vipport. Olika typer av garageportar. Värdena gäller under de förhållanden som anges av tillverkaren, till exempel väderpåverkan, temperaturskillnader, portens styvhet och framför allt att porten löper lätt. Det är inte alltid möjligt att uppnå detta eller påverka förhållandena, så vi rekommenderar att NICE Spinbus SN6041 används för garageportar med högst 80% av dessa värden. Se avsnittet Val av garageportsöppnare för mer information.
Mycket användarvänlig teknik BlueBUS gör det möjligt att strömförsörja och styra upp till 6 par fotoceller med en tvåledarkabel. Garageportsöppnaren har även ett temperaturskydd.
Justerbar hastighet,, kraft och paustid för automatisk stängning av garageportsöppnaren och annat, se Programmering.
Diagnostik med hjälp av varningslampa.
Vid strömavbrott kan garageportsöppnaren frikopplas så att porten kan manövreras manuellt. Det går även att ansluta en NICE PS124-reservbatteri, som gör det möjligt att genomföra några manövrer vid strömavbrott.
Garageportsöppnarens styrenhet har en programmerbar ingång, där den kan anslutas varningsljus, indikator för öppen grind, elektromekaniskt lås eller elektromagnetiskt lås.
Drivsystem NICE Spinbus SN6041 är ett elektromekaniskt drivsystem som är lämpligt för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med drivsystemet NICE Spinbus SN6041
Vi rekommenderar även att du köper till kompatibla tillbehör till drivsystemet eller väljer ett färdigmonterat förmånligt paket:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att grinden är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Det har också en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | |
| Fotoceller | Vid stängning upptäcker de hinder och stoppar rörelsen – grinden kör inte in i bilar eller människor. | - MoonBUS (MOFB) |
| Sändare |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Krävs för fjärrstyrning av grinden. | - OXI - SMXI |
| Antenn | För bättre räckvidd på fjärrkontrollen. | - inbyggd i varningsljuset LUCYB, MLBT - endast ABFKIT-antenn, eller ABF |
| Knappsats | Om du skulle glömma fjärrkontrollen, om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna manuellt. | - MOTXR |
Manual till NICE Spinbus SN6041-drivsystem
Ladda ner manualen till NICE Spinbus SN6041-drivsystemet här:
Manual till NICE Spinbus SN6041-drivsystem
NICE Spinbus i korthet
NICE Spinbus är en produktfamilj irreversibla elektromekaniska växeldrivna drivsystem för garageportar. De levereras utan styrenhet. En kompatibel styrenhet är SNA4. Styrenheterna har en SM-kontakt förmottagare radiosignal NICE SMXI, alternativt NICE OXI. Elektriska anslutningar av externa enheter (fotoceller, varningsljus, osv.) har förenklats i produktfamiljen NICE Spinbus drivsystem för garageportar genom användning av tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till en gemensam kontakt med endast en tvåledarkabel, där polariteten inte ens behöver beaktas. Automatisk styrning kräver strömförsörjning, men vid strömavbrott går det naturligtvis att frikoppla växelmotorn och manövrera grinden manuellt. Det går också att köpa till ett valfritt NICE PS124-reservbatteri, som gör det möjligt att styra grinddrivsystemets rörelse även vid strömavbrott.
Val av drivsystem – är drivsystemet NICE Spinbus SN6041 lämpligt för min grind?
Varje grind har sitt eget konstruktionssystem (sektionsport, vipport, ...) och yta och varje drivsystem har sina begränsningar. Följande typer av portar finns vanligtvis på marknaden:
| Sektionsgarageport | Icke-utstickande vipgarageport * |
|---|---|
 |
 |
| Utstickande vipgarageport | |
| utan fjädrar* | med fjädrar |
 |
 |
* För att automatisera en icke-utstickande vipgarageport och en utstickande vipgarageport utan fjädrar måste följande monteras på porten: svängarm NICE SPA5.
Drivmotor NICE Spinbus SN6041 kan, om rätt tillbehör väljs, användas för följande portytor och portbladsdimensioner för de olika porttyperna:
| Sektionsport | Vipport utstickande |
Vipport icke-utstickande |
|
|---|---|---|---|
| max. 17,7m2 | max. 14,7m2 | max. 13,5m2 | |
| Styrskena 3m |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| Styrskena 4m | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
I princip portbladets dimension avgör det maximala antalet cykler per timme och även antalet cykler i följd, det vill säga hur länge drivmotorn kan vara i drift. Högre kraft (vikt) minskar antalet sådana cykler ytterligare i procent, eftersom drivmotorn belastas mer, och avgör även den högsta tillåtna hastigheten vid den aktuella belastningen. Drivmotorn är utrustad med en anordning (temperatursäkring) som mäter både motortemperaturen och omgivningstemperaturen och anpassar antalet möjliga cykler därefter:
| Antal cykler/timme Antal cykler i följd |
Kraft som krävs för att lyfta portbladet* | |||||
| Upp till 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
P
|
Upp till 2m |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1Kg=9,81N, det vill säga kraften som krävs för att lyfta portbladet kan också anges i kilogram genom att dividera med 9,81. T.ex. 500N motsvarar cirka 51Kg.
Montering av drivmotorn NICE Spinbus SN6041
Monteringssätt drivningen varierar beroende på installationen. För en port som är upp till 2,5 m hög används en styrskena på 3m, och för en port som är upp till 3,5m hög används en styrskena på 4m. Det är också möjligt att placera styrskenan på konsoler som fästs i taket, eller att förankra styrskenan direkt i taket med hjälp av NICE SNA16-fästen.
Kabeldragning
Typisk (valfri) kopplingssituation för drivningen med tillbehör ser ut så här för de olika porttyperna enligt följande:
| Sektionsgarageport | |
|---|---|
 |
|
| Utåt svängande vipport* | Icke utåt svängande vipport* |
 |
 |
* För att automatisera en icke utåt svängande vipport eller en utåt svängande vipport utan fjädrar måste följande monteras på porten: svängarm NICE SPA5.
Tillbehörslista
|
|
Kabellista
| Användningsområde | Typ | Maxlängd |
|---|---|---|
| A. Varningslampa med antenn |
2×0,5mm2 |
20m 20m (rekommenderat mindre än 5m) |
| B. Fotoceller | 2×0,5mm2 | 30m, över 30m 2×1mm2 |
| C. Nyckelbrytare | 4×0,5mm2 | 50m (eller 2 st. 2×0,5mm2) |
| D. Säkerhetskontaktlist | 2×0,5mm2 | 30m |
Installation av NICE Spinbus SN6041-drivning
Själva den mekaniska installationen av drivningen består av tre steg:
- Förutsättningar före montering
- Montering av styrskenan
- Fästa drivningen på den monterade skenan
- Fästa skenan med drivningen i taket
0. Förutsättningar före montering
I. För att installera drivningen krävs ett visst utrymme, särskilt för styrskenan. Du måste ha:
- tillräcklig garage längd (C+D) för att placera drivningen (ca. 3,5m för en 3m-skena, ca. 4,5 m för en 4m-skena),
- dessutom måste avståndet mellan portens översta punkt och taket (A) vara minst 4cm och högst 40cm
- och det maximala avståndet mellan styrskenan och taket (B) bör vara 40cm (ett mindre avstånd går bra; det går även att montera den direkt i taket).
Se bilden för en tydligare uppfattning:
| II. Dessutom behövs utrymme för att montera själva drivningsenheten: | III. För en vipport måste avståndet mellan styrskenans undersida och portbladets högsta punkt (E) under öppning vara minst 6,5cm och högst 30cm: |
 |
 |
Varning: Om ovanstående villkor inte är uppfyllda kan NICE Spinbus SN6041-drivningen inte monteras, eller så måste en alternativ förankringslösning tas fram.
1. Montering av styrskenan
Följ instruktionerna för den skena du har:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Fästa drivningen på den monterade skenan
| 1. Drivningen kan fästas på tre olika sätt, beroende på vilket alternativ som passar utrymmet bäst. | 2. Fäst drivningen vid kopplingshuvudet med de fyra medföljande skruvarna 6,3x38 för att överföra drivningens rotation. |
|---|---|
 |
 |
3. Montering av skenan med drivmotor i taket
Utifrån de uppmätta värdena för avståndet mellan skenan och taket samt grindens ovankant markerar du två monteringshål mitt över grinden. Beroende på underlaget kan du montera det främre fästet:
| I en profil kan du använda nitar | I en vägg kan du använda plugg och skruv | Om förutsättningarna tillåter kan du i stället fästa skenan direkt i taket |
|---|---|---|
 |
 |
 |
När monteringshålen är borrade fäster du det främre fästet. Låt den andra änden av skenan med motorn ligga kvar på marken och fortsätt så här:
Programmering av drivmotorn
Programmeringen av drivmotorn beror på vilken styrenhet som medföljer. Följande styrenheter är kompatibla med NICE Spinbus SN6041:
| SNA4 |
|---|
|
|
Frikoppling av drivmotorn NICE Spinbus SN6041
Vid strömavbrott kan du inte styra porten med fjärrkontrollen. Därför kan drivmotorn frikopplas med frigöringsspaken så att porten kan öppnas och stängas manuellt:
| 1. Dra i vagnens frigöringsspak. | 2. Rör portbladet |
|---|---|
 |
 |
Byte av glödlampa i drivmotorn NICE Spinbus SN6041
Koppla bort drivmotorn från elnätet innan du byter glödlampan och följ sedan dessa steg:
| 1. Tryck in det vita höljet och vrid det | 2. Skruva ur den gamla glödlampan. Skruva sedan i en ny 230V 60W-glödlampa med E27-sockel. |
|---|---|
 |
 |
Tekniska egenskaper för drivmotorn NICE Spinbus SN6041
| Modell | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av garageportar i privata miljöer. Levereras utan styrenhet. Lämplig styrenhet är SNA4. | ||||||||||
| Kugghjul | Diameter: 9,5mm Antal tänder: 28 Kompatibel med skenor: SNA3X, SNA30, SNA6 |
||||||||||
| Vridmoment [Kraft] |
18Nm [1000N] – krävs för att få portbladet i rörelse |
||||||||||
| Nominellt moment [Nominell kraft] |
9Nm [560N] – krävs för att hålla portbladet i rörelse |
||||||||||
| Hastighet | 0,20 m/s | ||||||||||
| Nominell hastighet | 0,08 m/s | ||||||||||
| Gräns för antal cykler i följd | 50 cykler/dag (styrenheten begränsar antalet utifrån begränsningarna, se Val av drivsystem) | ||||||||||
| Driftgräns | 3 minuter (styrenheten begränsar tiden utifrån begränsningarna, se Val av drivsystem) | ||||||||||
| Strömförsörjning | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Effektförbrukning |
370W (mindre än 2,2W i standbyläge) | ||||||||||
| Isoleringsklass | 1 – måste jordas | ||||||||||
| Reservströmförsörjning | kan köpas till och installeras NICE PS124 reservbatteri | ||||||||||
| Belysning | Glödlampa 230V 60W, E27-sockel | ||||||||||
| Utgång för varningsljus |
Beroende på den programmerade utgången:
|
||||||||||
| BlueBUS-utgång | en utgång för 6 BlueBUS-enheter | ||||||||||
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant motstånd på 8,2KΩ | ||||||||||
| STEP-BY-STEP-ingång (P.P., stegvis manövrering) | normalt öppen (slutning utlöser kommandot ”Stegvis manövrering") | ||||||||||
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI osv. | ||||||||||
| Antennanslutning | 52Ω för koaxialkabel RG-58 (eller liknande) | ||||||||||
| Programmeringsfunktioner | 4 funktioner på/av (Programmering nivå I.) 4 inställbara funktioner (Programmering nivå II.) |
||||||||||
| Självdiagnostiska funktioner |
|
||||||||||
| Driftstemperatur | -20°C till +50°C | ||||||||||
| Användning i salthaltiga, sura och potentiellt explosiva miljöer | nej | ||||||||||
| Skyddsklass | IP40 – för inomhusbruk eller väl skyddad utomhusmiljö | ||||||||||
| Mått | 311×327×105 (b×d×h) | ||||||||||
| Vikt | 4,7kg |
