Produktbeskrivning NICE SNA4 – ersättningsstyrenhet för NICE Spinbus SN6041-drifter
NICE SNA4-styrenhet är kompatibel med garageportsdrivsystem NICE Spinbus SN6041. Inkluderar en kontakt av typen SM för anslutning radiomottagare (SMXI, OXI,...) från fjärrkontroller (Flor, Era Flor, Era One, Era Inti,...).
Stöder tekniken BlueBus, som möjliggör smidig anslutning av extrautrustning (fotoceller, signallampa, kortläsare, nyckelbrytare, osv.) med endast en tvåledarkabel, där polariteten inte behöver beaktas.
Tack vare tekniken 24 V är den även lämplig för NICE Solemyo-solcellssystemet, som möjliggör strömförsörjning även på platser utan tillgång till elnät. Det är också möjligt att strömförsörja styrenheten med NICE PS124-reservbatteri, som i flera timmar efter ett strömavbrott gör det möjligt att öppna och stänga garageporten flera gånger. När standbyläget är aktiverat förbrukar styrenheten med ansluten mottagare för styrsignaler endast 2 W (vid strömförsörjning från PS124-batterieteller Solemyo-solcellssystemet är förbrukningen endast 0,1 W).
Stöder NICE Opera-teknik. Diagnostik med hjälp av varningslampan.
När grindbladets längd har fastställts ställs accelerations- och retardationsintervallen vid öppning och stängning in automatiskt. Det går även att ställa in kraften, hastigheten osv. Se programmering av drivenhetens styrenhet. Hinder detekteras under hela grindbladets rörelse, vilket säkerställer säker drift av motorerna.
NICE SNA4-styrenhet är lämplig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med NICE SNA4-styrenheten
Vi rekommenderar att du köper till kompatibla tillbehör till styrenheten:
| Vad | Varför | Typ |
|---|---|---|
| Signallampa | Signallampan blinkar när grinden är i rörelse – praktisk vid utfarter med begränsad sikt. Den har även en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | |
| Fotoceller | Vid stängning upptäcker de hinder och stoppar rörelsen – grinden kör inte på bilar eller människor. | - MoonBUS (MOFB) |
| Sändare |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Nödvändig för fjärrstyrning av porten. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | - integrerad i varningsljuset LUCYB, MLBT - endast antenn ABFKIT, eller ABF |
| Knappsats | Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna porten manuellt. | - MOTXR |
Handbok till styrenheten NICE SNA4 och motorn NICE Spinbus SN6041
Handbok till styrenheten NICE SNA4 och motorn NICE Spinbus SN6041 kan laddas ner här:
Handbok till styrenheten NICE SNA4 och motorn NICE Spinbus SN6041
Anslutning av styrenheten NICE SNA4 till motorn NICE Spinbus SN6041
...till elnätet
Anslut bara motorn till ett eluttag.
...tillbehör
Varning: Kom ihåg att koppla bort strömförsörjningen innan du ansluter, kopplar bort eller ändrar anslutningen av tillbehör, antingen via säkringsbrytaren, genom att ta ut strömförsörjningens säkring, eller genom att koppla bort reservbatteriet.
Styrenhet NICE SNA4 till motorn NICE Spinbus SN6041 har följande ingångar och utgångar för tillbehör:
| Ingång/utgång | Beskrivning | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programmerbar utgång vars funktion kan ställas in genom programmering på nivå II för L4, se Programmering på nivå II, L4 – utgångsindikator. Den kan programmeras för följande enheter:
|
|||||||||||||
| Ingång för parallellanslutning av kompatibla enheter som använder tekniken BlueBUS via en tvåledarkabel som både överför strömförsörjning och kommunikationssignal. | |||||||||||||
| STOP (Stopp) |
Ingång för enheter som stoppar portens rörelse. Följande enheter kan anslutas:
|
||||||||||||
| Ingång för enheter som styr portens rörelse stegvis (se Stegvis styrning av portens rörelse). Normalt öppna enheter (NO) kan anslutas. | |||||||||||||
| OPEN (Öppna) |
Ingång för enheter som styr grindens öppningsrörelse (se Grindöppning). Normalt öppna enheter (NO) kan anslutas. | ||||||||||||
| AERIAL (Antenn) |
ingång för radio mottagarens antenn. Antennen är vanligtvis inbyggd i varningsljuset, till exempel NICE LUCYB, NICE MLBT, eller så kan en separat extern antenn användas NICE ABFKIT. |
Säkringar till grindmotor
 |
I grindmotorn finns två säkringar:
|
Standardkopplingsschema:
Kabeldragning
Dra fram kablarna och anslut dem till styrenheten enligt följande:
| 1. Tryck in det vita locket och vrid det | 2. För kablarna genom öppningen, dra antennkabeln åt sidan genom öglan och anslut alla kablar. |
|---|---|
 |
 |
Grindmotorns fotoceller
Den mycket användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 6 par fotoceller med en tvåledarkabel.
ANSLUTNING AV FLERA PAR FOTOCELLER NICE MOFB TILL DATANÄTVERKET NICE BLUEBUS
Placera fotocellerna runt grinden eller porten enligt exempelsituationerna för fullständig anslutning och ställ in byglarna enligt bygeltabellen för fotocellerna NICE MOFB för grindmotorn. För att förhindra störningar mellan par som är placerade nära varandra måste sändarnas orientering följa dessa exempelsituationer, och orienteringen ska följa TX och mottagarnas RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte beaktas):
Exempelsituation för anslutning av fotoceller
| Sektionsgarageport | Vipport |
|---|---|
 |
 |
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 på bilden), dvs. när ett fordon passerar mellan deras optiska axlar ska grinden öppnas, måste anslutningen brytas A på sändaren TX och mottagaren RX, se bilden:
Bygeltabell för NICE MOFB-fotoceller till grindmotor
 |
Anslutning av flera par fotoceller till BlueBUS-systemet BlueBUS görs genom att ställa in olika kombinationer av byglar. Varje anslutet par måste ha en unik bygelkombination. Se till att det inte finns två par med samma kombination i ett och samma BlueBUS-datanätverk. På ett fotocellpar måste bygeln på både sändaren TX och mottagaren RX ställas in på samma värde. Om bygeltypen bara använder en bygel ska den andra alltid placeras i det tomma facket, som på bilden till vänster. |
| Märkning av fotocellpar | Bygelinställning med kombination av byglar |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 VARNING: OTILLÅTEN KONFIGURATION! |
 |
|
FA1 |
 |
|
FA2 |
 |
Om en fotocell av någon anledning behöver bytas ut räcker det att ställa in samma bygel som på den ursprungliga fotocellen; då behöver du inte utföra en ny enhetsavkänning.
Radiosignalmottagare för drivsystem
 |
Styrenhet SNA4 NICE Spinbus SN6041-drivenheten har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Den här mottagaren är nödvändig för att ta emot kommandon som sänds från fjärrkontroller, vilket är en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Parkoppla fjärrkontroller med drivsystemet
Besök vår guide för parkoppling av fjärrkontroll med drivsystemet, eller klicka på:
Avkänning av anslutna enheter till drivsystemet
Efter varje anslutning, frånkoppling eller ändring av anslutningen av extrautrustning till BlueBUS-ingångarna och STOP måste en avkänning av extrautrustningen. Drivsystemet meddelar själv när denna åtgärd behöver utföras genom att LED-lamporna L1 och L2 blinkar.
 |
|
Avkänning av garageportens längd
För att grinden ska fungera korrekt (särskilt beräkningen av start- och bromssträcka samt delöppning) måste drivsystemet självt ta reda på grindbladets längd. Under den här åtgärden kör drivsystemet grinden från det ena ändläget till det andra för att mäta dess längd.
 |
|
Programmering av drivsystemet
Styrenheten SNA4 i Spinbus SN6041-drivenheten låter dig programmera flera funktioner, antingen genom att aktivera/inaktivera funktioner med programmering på nivå I, eller genom att ställa in en förvald parameter med programmering på nivå II.
Styrenheten SNA4 har tre knappar för att manövrera och programmera drivsystemet:
 |
Knapp | Användning |
|---|---|---|
| Open | Knappen låter drivenheten ta emot en öppningsorder för grinden. Vid programmering används den också för att öka värdet på den parameter som programmeras. | |
| Stop/Set | Knappen låter drivenheten ta emot en stopporder för grinden. Håll knappen intryckt i 5 sekunder första gången för att komma till programmering på nivå I. Håll knappen intryckt igen för att komma till programmering på nivå II. för den aktuella lysdioden. | |
| Close | Knappen låter drivenheten ta emot en stängningsorder för grinden. Vid programmering används den också för att minska värdet på den parameter som programmeras. |
Programmering, nivå I
På nivå I används programmeringen för att aktivera/avaktivera den aktuella funktionen. När en funktion är aktiverad lyser motsvarande lysdiod på styrenheten. Alla funktioner är avaktiverade från fabrik.
Gå till programmering på nivå I genom att hålla knappen "Stop/Set" intryckt i cirka 5 sekunder, tills lysdiod L1 börjar blinka. Använd sedan knapparna "Open" och "Close" för att flytta den aktuella lysdioden uppåt respektive nedåt. Du har 10 sekunder på dig för varje moment, annars lämnar drivenheten programmeringsläget. När den blinkande lysdioden står ovanför lysdioden för den funktion du vill aktivera/avaktivera, trycker du en gång på knappen "Stop/Set" för att öka blinktakten (funktionen aktiveras) eller minska den (funktionen avaktiveras). Låt sedan drivenheten lämna programmeringsläget inom 10 sekunder. Om allt har gått rätt lyser lysdioden för den aktiverade funktionen med fast sken.
Lista över funktioner som kan programmeras och aktiveras:
| Lysdiod | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning |
Efter en viss tid (som ställs in under ”Programmering på nivå II – Pausens längd”) efter att grinden har öppnats börjar den stängas automatiskt. Om funktionen är avaktiverad kan grinden endast manövreras med hjälp av en order från grindens fjärrkontroll och liknande. |
| L2 | Stängning efter att fotocellerna har frigjorts |
Funktionen gör att grinden bara hålls öppen så länge som behövs för att fordonet ska passera. När fotocellerna har frigjorts (fordonet har passerat) börjar grinden stängas automatiskt efter 5 sekunder. Funktionen fungerar på två olika sätt beroende på om automatisk stängning är aktiverad (se föregående funktion). Automatisk stängning aktiverad – grinden stannar när fotocellerna har frigjorts och börjar stängas efter 5 sekunder. Det innebär att den inte behöver öppnas helt. |
| L3 | Motoreffekt |
Funktionen påverkar motorns känslighet för hinder. Om funktionen är avaktiverad, är drivenheten mindre känslig, vilket passar större och tyngre grindar.. Om din grind är liten och lätt, kan du aktivera. |
| L4 | Viloläge |
Den här funktionen minimerar elförbrukningen. Den är särskilt användbar vid strömförsörjning från ett reservbatteri (t.ex. NICE PS124). När funktionen är aktiv stänger styrenheten av en minut efter grindens senaste rörelse BlueBUS-ingången (och därmed alla enheter som är anslutna till den), alla lysdioder utom BlueBUS-lysdioden, som blinkar långsamt. I detta läge startar styrenheten om först när en order kommer, och utför därefter ordern. |
Programmering, nivå II
På nivå II ställs värden in för de olika funktionerna (dessa funktioner skiljer sig från funktionerna på nivå I).).
Glöm programmering på nivå I. Gå till programmering på nivå II genom att hålla knappen "Stop/Set" intryckt i cirka 5 sekunder, tills lysdiod L1. Använd sedan knapparna "Open" och "Close" för att flytta den aktuella lysdioden uppåt respektive nedåt. Du har 10 sekunder på dig för varje moment, annars lämnar drivenheten programmeringsläget. När den blinkande lysdioden står ovanför lysdioden för den funktion vars parameter du vill ställa in, håller du knappen "Stop/Set" intryckt för att öppna inställningen för den aktuella lysdioden. Lysdioden som fortsätter lysa (du håller fortfarande "Stop/Set" intryckt) visar det aktuella parametervärdet. Du kan ändra värdet uppåt eller nedåt med knapparna "Open" respektive "Close" (håll fortfarande knappen "Stop/Set" intryckt). Släpp sedan knappen "Stop/Set" och låt sedan drivenheten lämna programmeringsläget inom 10 sekunder. Kontrollera att allt har gått rätt genom att upprepa förfarandet utan att ändra parametervärdet.
Lista över funktioner som kan programmeras och ställas in:
|
Ingångslysdiod — Namn |
Inställningslysdiod — Värde |
|---|---|
| L1 — Pausens längd Om värdet är ”Automatisk stängning” i programmering nivå I. |
L1 — 10 sekunder L2 — 20 sekunder L3 — 40 sekunder L4 — 80 sekunder |
|
Ställer in grindens rörelsesekvens när man trycker upprepade gånger på till exempel en knapp på grindens fjärrkontroll eller aktiverar den via ingången STEP-BY-STEP (även kallad P.P., eller Stegvis styrning). |
L1 — Öppna/Stopp/Stäng/Stopp L2 — Öppna/Stopp/Stäng/Öppna L3 — Flerbostadsfunktion L4 — Håll intryckt för att köra |
|
Ställer in grindens rörelsehastighet vid normal drift (inte vid start eller inbromsning). |
L1 — Mycket långsam (55 %) L2 — Långsam (70 %) L3 — Medel (85 %)) L4 — Snabb (100 %) |
|
Ställer in när en signal ska skickas till utgången FLASH . |
L1 — Indikator för öppen grind L2 — Varningslampa L3 — Elektromekaniskt lås L4 — Elektromagnetiskt lås |
Anslutning av ytterligare externa enheter till drivenheten
 |
Om du behöver ansluta ytterligare enheter till drivenheten som kräver extern strömförsörjning (till exempel indikationsbelysning, nyckelbrytare, magnetkort etc.), anslut enheten enligt bilden. Den tillgängliga spänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA. |
Drivenhetens specialfunktioner
Grinden hålls öppen
Om en signal till ingången STEP-BY-STEP (även kallad P.P. eller stegvis styrning) varar längre än 3 sekunder håller styrenheten grinden öppen så länge signalen pågår. Funktionen är särskilt användbar i kombination med en timer.
Tvångskörning
Om någon säkerhetsanordning slutar fungera, eller om till exempel ett hinder som inte går att avlägsna hamnar i ljusstrålen från fotocellerna och grinden av säkerhetsskäl inte vill röra sig, kan läget ”Håll intryckt för att köra” aktiveras, antingen permanent i programmering nivå II genom att ställa in L2 – Stegvis styrning på värdet L4 – Håll intryckt för att köra, eller tillfälligt:
- Ge grinden en körsignal (med fjärrkontrollen, med nyckelbrytaren etc.)
- Om det finns ett problem rör sig grinden inte och varningslampan kommer sannolikt att signalera ett fel.
- Ge därför en ny körsignal inom 3 sekunder efter den föregående och håll knappen intryckt.
- Grinden rör sig så länge du håller knappen intryckt och stannar när du släpper den.
Felsökning av drivenheten
Om något är oklart eller om du har något annat problem är du välkommen att kontakta vår tekniska support för NICE-drivenheter.
Beroende på problemet
Under monteringen (eller om drivenheten slutar fungera) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Grinden reagerar inte på fjärrkontrollens kommando och lysdioden på fjärrkontrollen tänds inte. |
Kontrollera att batterierna fjärrkontrollen fungerar. Byt ut dem om de inte gör det. Instruktioner finns i manualen för den aktuella fjärrkontrollen. |
|
Grinden reagerar inte på fjärrkontrollens kommando, men lysdioden på fjärrkontrollen tänds. |
Kontrollera att fjärrkontrollen har lagrats i minnet mottagaren fungerar. Försök i annat fall att fjärrkontrollen programmera den på nytt. |
|
Grinden rör sig inte och BlueBUS-lysdioden blinkar inte.
|
Kontrollera att drivenheten får 230 V-ström. Mät i så fall båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
|
Grinden rör sig inte och varningslampan blinkar inte. |
Kontrollera om drivenheten har registrerat något kommando. När ett kommando skickas med fjärrkontrollen bör BlueBUS-lysdioden blinka snabbt två gånger. Om kommandot skickas av en annan enhet via ingången STEP-BY-STEP (P.P.) bör motsvarande lysdiod tändas LED STEP-BY-STEP. |
|
Grinden rör sig inte och varningslampan blinkar flera gånger. |
Räkna antalet blinkningar och se Diagnostik med hjälp av varningslampans blinkningar. |
|
Grinden börjar röra sig, men stannar omedelbart och börjar röra sig åt motsatt håll. |
Programmerad motoreffekt är troligen för låg för din grind. Kontrollera att inget hindrar grindens rörelse och öka vid behov drivkraften. |
|
Grinden startar, men varningslampan fungerar inte. |
Kontrollera om det finns spänning på FLASH-utgången under grindens manöver (spänningsnivån spelar ingen roll, cirka 10–30 V DC). Om det finns spänning på utgången ligger problemet i varningslampan (eller en annan enhet), prova att byta ut den mot en liknande och se om den fungerar. Om det inte finns någon spänning på utgången kan FLASH-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
Diagnostik med hjälp av varningslampans blinkningar
Under grindens manöver varningslampan blinkar regelbundet en gång i sekunden. Om ett problem uppstår signalerar varningslampan felet med två serier av snabbare blinkningar efter varandra.
|
Blinkserie |
Fel |
Åtgärd |
|---|---|---|
|
1 blinkning 1 sekunds paus 1 blinkning |
BlueBUS-fel
|
Enheterna som är anslutna till BlueBUS-ingången överensstämmer inte med de enheter som identifierades under identifieringsfasen. Kör identifieringsfasen igen. Om det inte hjälper, försök en gång till. Annars måste du hitta den felaktiga enheten genom uteslutningsmetoden och byta ut den (köpa, reklamera eller reparera den). |
|
2 blinkningar 1 sekunds paus 2 blinkningar |
Fotocellsaktivering |
Fotocellerna aktiveras fotocellerna, vilket är normalt om deras stråle bryts när grinden stängs. Om strålen inte har brutits kan fotocellerna vara smutsiga, bländade eller defekta. |
|
3 blinkningar 1 sekunds paus 3 blinkningar |
Motorns kraftbegränsare aktiveras
|
Under rörelsen grinden detekteras ökad friktion – grinden kan vara feljusterad. Försök att flytta den för hand och justera den. Annars brukar det hjälpa att öka motoreffekten. |
|
4 blinkningar 1 sekunds paus 4 blinkningar |
STOP-ingången aktiveras
|
En signal skickades till STOP-ingången, så om detta sker oväntat bör du kontrollera enheterna som är anslutna till den. |
|
5 blinkningar 1 sekunds paus 5 blinkningar |
Internt fel i styrenheten |
Vänta 30 sekunder och försök igen. Om problemet kvarstår kan du försöka återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
6 blinkningar 1 sekunds paus 6 blinkningar |
Timgränsen för manövrer har uppnåtts. |
Vänta några minuter tills cykelbegränsaren sjunker under gränsvärdet. |
|
7 blinkningar 1 sekunds paus 7 blinkningar |
Internt fel i elektroniken. |
Koppla bort hela drivsystemet i några sekunder och försök igen. Om problemet kvarstår kan du försöka återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
8 blinkningar 1 sekunds paus 8 blinkningar |
Permanent kommando aktivt.
|
Ett kommando skickas kontinuerligt till drivsystemet – kontrollera de enheter som är anslutna till OPEN-ingången. Om du har anslutit en timer är det troligen den som orsakar problemet.
|
Diagnostik med hjälp av LED-indikatorernas blinkningar
På styrenheten SNA4 till drivsystemet NICE Spinbus SN6041 finns två uppsättningar LED-indikatorer. Genom att blinka eller lysa visar de antingen att styrenheten fungerar normalt eller signalerar fel enligt följande tabeller.
Horisontella LED-indikatorer BLUEBUS, STOP, PP, OPEN
|
Indikering |
Status |
Åtgärd |
|---|---|---|
|
BlueBUS-LED |
||
|
Släckt |
Fel
|
Kontrollera anslutningen till elnätet. Om den är korrekt, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya med samma specifikationer. |
|
Lyser |
Allvarligt fel
|
Prova att koppla bort styrenheten, eller alla ingångar. Om det inte hjälper, återställ den och om det fortfarande inte hjälper behöver styrenheten troligen bytas ut. |
|
Blinkar med en sekunds intervall |
Allt är i sin ordning |
Styrenheten fungerar normalt. |
|
2 snabba blinkningar |
Ingångarnas status har ändrats |
Normal funktion – statusen på ingången STEP-BY-STEP, STOP, OPENaktiverades fotocellereller drivningen fick en signal från fjärrkontrollens. |
|
Blinkserier åtskilda av en sekunds paus |
Fler alternativ |
Antalet blinkningar i serien motsvarar feldiagnostik via signallampan. |
|
LED STOP (Stopp) |
||
|
Lyser inte |
STOP-ingången har aktiverats |
Kontrollera enheterna som är anslutna till STOP-ingången. |
|
Lyser |
Allt är i sin ordning |
STOP-ingången är inte aktiv. |
|
LED STEP-BY-STEP (även kallad P.P., stegvis styrning) |
||
|
Lyser inte |
Allt är i sin ordning |
STEP-BY-STEP-ingången är inte aktiv. |
|
Lyser |
STEP-BY-STEP-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet var ansluten till STEP-BY-STEP-ingången. |
|
LED OPEN (Öppna) |
||
|
Lyser inte |
Allt är i sin ordning |
OPEN-ingången är inte aktiv.
|
|
Lyser |
OPEN-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet var ansluten till OPEN-ingången. |
Vertikala lysdioder L1–L4
|
Indikering |
Åtgärd |
|---|---|
|
LED 1 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Automatisk stängning inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Automatisk stängning är aktiverad. |
|
Blinkar |
|
|
LED 2 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Stängning efter att fotocellerna har aktiverats inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Stängning efter att fotocellerna har aktiverats är aktiverad. |
|
Blinkar |
|
|
LED 3 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Motoreffekt inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Motoreffekt är aktiverad. |
|
Blinkar |
|
|
LED 4 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Viloläge inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Viloläge är aktiverad. |
|
Blinkar |
|
Montering av reservbatteri till NICE Spinbus SN6041-drivningen
NICE PS124 reservbatteri ingår inte som standard i drivningenmen det kan beställas separat. Det används vid strömavbrott, då grinddrivningen får ström från batteriet. Batteriet laddas kontinuerligt från elnätet.

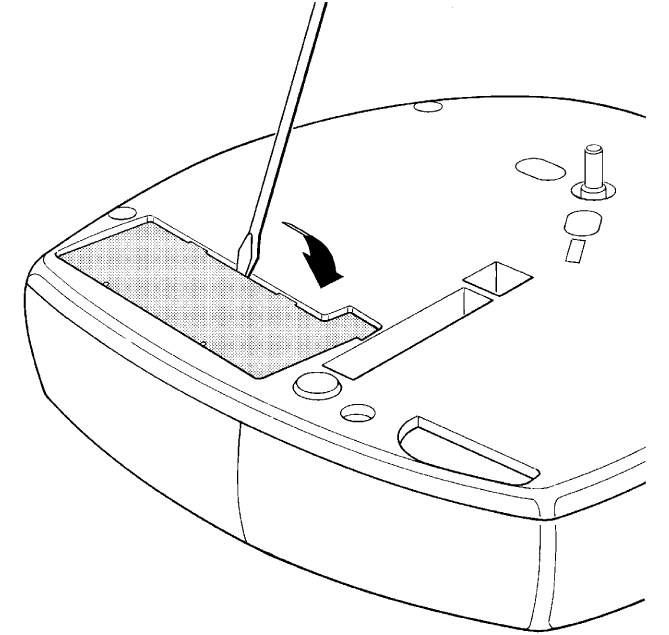

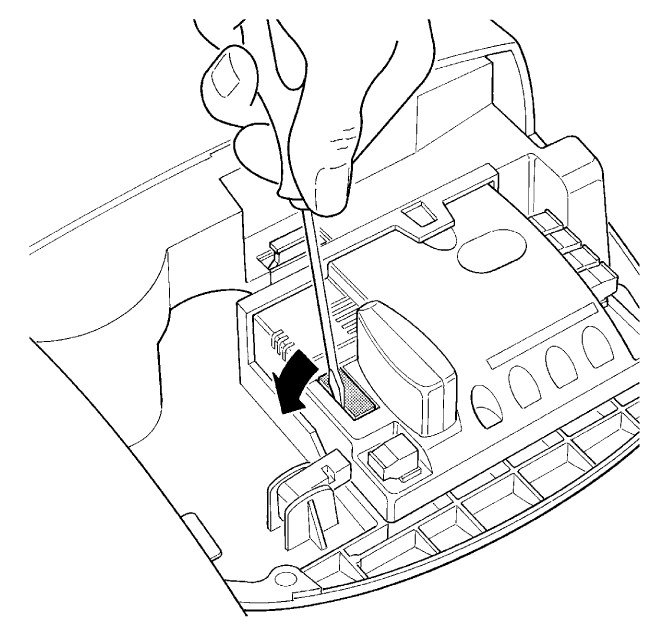

| 1. Bänd loss plastlocket över batterikontakten | 2. Bänd loss plastlocket över batterifacket |
|---|---|
 |
 |

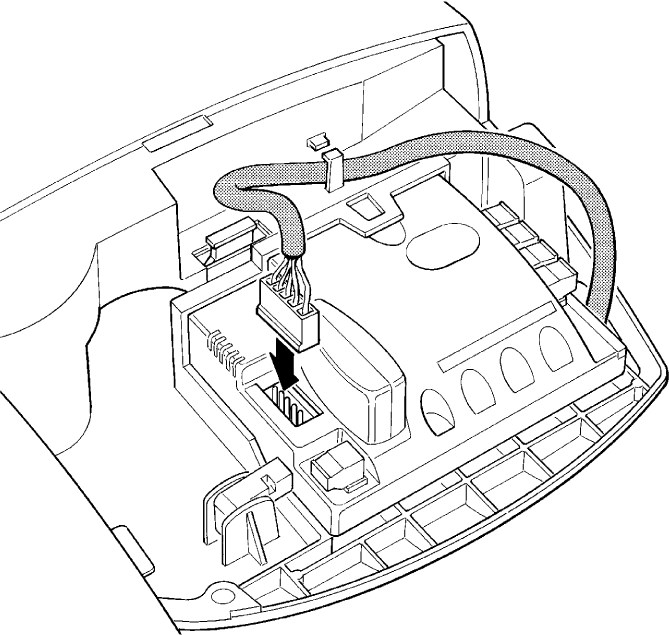

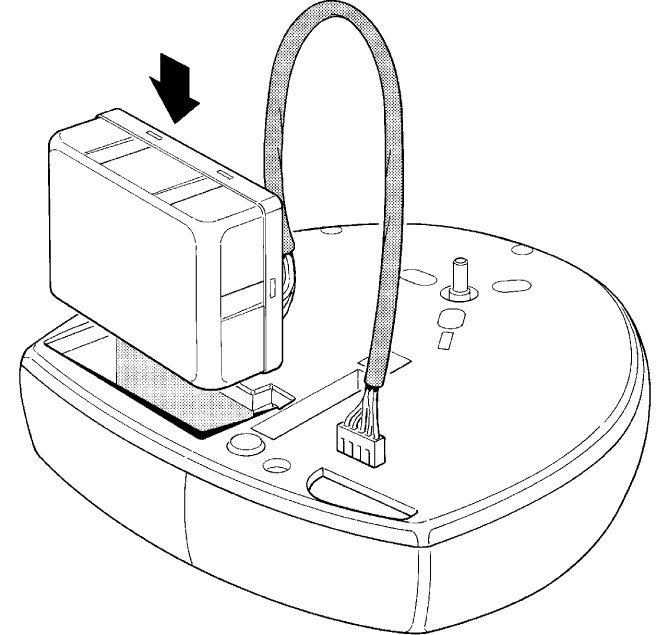

| 3. Sätt in batteriet i facket enligt bilden och dra strömkabeln till styrenheten | 4. Anslut kontakten till styrenheten |
 |
 |
Återställning av styrenheten
1. Tryck samtidigt in och håll ned första (Öppna) en tredje (Stäng) knapp.
2. När alla lysdioder tänds, släpp.
3. Vänta tills styrenheten återställs.
Tekniska egenskaper hos styrenheten NICE SNA4 för motorn NICE Spinbus SN6041
| Modell | NICE SNA4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeskrivning | Styrenhet för växelmotor NICE Spinbus SN6041 för automatisk drift av garageportar i privata miljöer. | ||||||||||
| Reservkraft | kan köpas till och installeras reservbatteriet NICE PS124 | ||||||||||
| Belysning | Saknas, glödlampan sitter på motorn. | ||||||||||
| Utgång för varningsljus |
Beroende på den programmerade utgången:
|
||||||||||
| BlueBUS-utgång | en utgång för 6 BlueBUS-enheter | ||||||||||
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant resistans på 8,2KΩ | ||||||||||
| STEP-BY-STEP-ingång (P.P., stegvis manövrering) | normalt öppen (slutning utlöser kommandot "Stegvis manövrering") | ||||||||||
| Radiomottagare | utan mottagare, "SM"-kontakt för mottagare NICE SMXI, NICE OXI etc. | ||||||||||
| Antennanslutning | 52Ω för koaxialkabel RG-58 (eller liknande) | ||||||||||
| Programmeringsfunktioner | 4 funktioner för på/av (Programmering av nivå I.) 4 justerbara funktioner (Programmering av nivå II.) |
||||||||||
| Självdiagnostiska funktioner |
|
||||||||||
| Driftstemperatur | -20°C till +50°C | ||||||||||
| Användning i salta, sura och potentiellt explosiva miljöer | nej | ||||||||||
| Skyddsklass | IP00 |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
