Produktbeskrivning NICE Spinbus SN6031 – separat drivenhet för garageportar
NICE Spinbus SN6031 portmotor är avsedd för sektionsgarageportar med en yta på 13,5m2, eller utåtgående vipportar med en yta på 12,8m2, eller icke-utåtgående vipportar med en yta på 10,9m2. Vilken är vilken? Har mekanisk stoppbrytare. Motorn är intereverserbar. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
(Passar den här portmotorn för mig?)
Jämför med andra portmotorer:
| « Svagare portmotor | Kraftigare portmotor » |
|---|---|
|
|
|
Denna produkt – en separat garageportsmotor NICE Spinbus SN6031 (vår kod NICE-SN6031) innehåller:
- elektromekanisk NICE Spinbus SN6031-portmotor utan styrenhet SNA3. Portmotorn levereras utan radiosignalmottagare (om du vill fjärrstyra porten med fjärrkontroll, måste du köpa till mottagaren separat, t.ex. SMXI, eller OXI).
- monteringsanvisning
Prisvärda paket som innehåller portmotor NICE Spinbus SN6031:
| Portmotorpaket med tillbehör » |
|---|
|
Portmotor Spinbus SN6031, styrenhet SNA3, mottagare SMXI, fjärrkontroll FLO2RE, drivskena SNA30. |
Portmotorn är kompakt, säker och praktisk, idealisk för både privat och kommersiellt bruk. Slitstarkt plasthölje med inbyggd belysning.
Portmotorn lämpar sig för automatisering av garageportar med en portbladsarea på 13,5m2 för sektionsgarageport, 12,8m2 för utåtgående vipport, eller 10,9m2 för icke-utåtgående vipport. Typer av garageportar. Värdena gäller under de förhållanden som tillverkaren anger, såsom väderpåverkan, temperaturskillnader, portens styvhet och framför allt att porten löper lätt. Detta går inte alltid att uppnå eller påverka. Därför rekommenderar vi att NICE Spinbus SN6031-portmotorn helst används med garageportar som belastar den till 80% av dessa värden. Se avsnittet Välja portmotor för mer information.
Mycket användarvänlig teknik BlueBUS möjliggör strömförsörjning och styrning av upp till 6 par fotoceller med en tvåledarkabel. Drivsystemet har även ett temperaturskydd.
Justerbar hastighet, kraft och paustid för automatisk stängning av drivsystemet och mer, se Programmering.
Diagnostik med hjälp av varningsljus.
Vid strömavbrott kan drivsystemet frikopplas så att grinden kan manövreras manuellt. Det går också att ansluta reservbatteriet NICE PS124, som gör det möjligt att utföra flera manövrer vid strömavbrott.
Drivsystemets styrenhet har en programmerbar ingång, där man kan ansluta varningsljus, indikator för öppen grind, elektromekaniskt lås eller elektromagnetiskt lås.
Drivsystemet NICE Spinbus SN6031 är ett elektromekaniskt drivsystem som lämpar sig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med NICE Spinbus SN6031
Vi rekommenderar även att du köper kompatibla tillbehör till drivsystemet eller väljer ett färdigmonterat förmånligt paket:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att grinden är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Det har även en inbyggd antenn som ger längre räckvidd för fjärrkontrollen. | |
| Fotoceller | När grinden stängs upptäcker fotocellerna hinder och stoppar rörelsen – grinden kör inte på bilar eller personer. | - MoonBUS (MOFB) |
| Sändare |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Krävs för fjärrstyrning av grinden. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | - inbyggd i varningsljuset LUCYB, MLBT - endast ABFKIT-antenn, eller ABF |
| Knappsats | Om du glömmer fjärrkontrollen, om många fordon eller personer besöker dig och du inte vill ge alla en fjärrkontroll eller öppna grinden för hand. | - MOTXR |
Manual för NICE Spinbus SN6031
Ladda ner manualen för NICE Spinbus SN6031 här:
Manual för NICE Spinbus SN6031
NICE Spinbus i korthet
NICE Spinbus är en serie icke-reversibla elektromekaniska växeldrivna drivsystem för garageportar. De levereras utan styrenhet. Kompatibel styrenhet är SNA3. Styrenheterna har en SM-kontakt för mottagare radiosignal NICE SMXI, eventuellt NICE OXI. Elektriska anslutningar för externa enheter (fotoceller, varningslampa, osv.) har i serien NICE Spinbus drivningar för garageportar förenklats med hjälp av tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till en gemensam kontakt med endast en tvåledarkabel, där polariteten inte ens behöver följas. Den automatiska styrningen är beroende av elförsörjningen, men vid strömavbrott går det naturligtvis att frikoppla växelmotor och manövrera porten manuellt. Det är också möjligt att köpa till ett tillval: reservbatteriet NICE PS124, som gör det möjligt att styra portdrivningens rörelse även vid strömavbrott.
Val av drivning – passar drivningen NICE Spinbus SN6031 till min port?
Varje port har sitt eget konstruktionssystem (sektionsport, vipport, ...) och yta och varje drivning har sina begränsningar. Följande typer av portar finns vanligtvis på marknaden:
| Sektionsport för garage | Vipport för garage, utan utstick* |
|---|---|
 |
 |
| Vipport för garage med utstick | |
| utan fjädrar* | med fjädrar |
 |
 |
* För att automatisera en vipport för garage utan utstick och en vipport med utstick utan fjädrar måste följande monteras på porten: svängarmen NICE SPA5.
Drivningen NICE Spinbus SN6031 NICE Spinbus SN6031 kan, med rätt tillbehör, användas för följande portbladytor och -mått för de olika porttyperna:
| Sektionsport | Vipport med utstick |
Vipport utan utstick |
|
|---|---|---|---|
| max. 13,5m2 | max. 12,8m2 | max. 10,9m2 | |
| 3 m styrskena |
2,4m × 5,0m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m styrskena | 3,4m × 3,5m | 3,5m × 3,4m | 3,2m × 2,9m |
I princip portbladets mått avgör det maximala antalet cykler per timme och även antalet cykler i följd, det vill säga anger hur länge drivningen kan vara i drift. Större kraft (vikt) minskar antalet sådana cykler ytterligare procentuellt, på grund av den större belastningen på drivningen, och fastställer även den högsta tillåtna hastigheten vid den aktuella belastningen. Drivningen är utrustad med en anordning (temperatursäkring) som mäter både motorns temperatur och omgivningens temperatur och minskar antalet möjliga cykler i motsvarande grad:
| Antal cykler/timme Antal cykler i följd |
Kraft som krävs för att lyfta portbladet* | ||||
| Upp till 250N | 250–400N | 400–500N | 500–650N | ||
|---|---|---|---|---|---|
|
P
|
Upp till 2m |
20 |
16 |
9 |
5 |
| 2–2,5m | 15 7 |
12 6 |
7 3 |
4 2 |
|
| 2,5–3m | 12 5 |
10 4 |
6 2 |
3 1 |
|
| 3–3,5m | 10 4 |
8 3 |
5 2 |
2 1 |
|
* 1 kg = 9,81 N, dvs. kraften som krävs för att lyfta portbladet kan också anges i kilogram genom att dividera med 9,81. T.ex. 500 N motsvarar ungefär 51 kg.
Montering av drivmotor NICE Spinbus SN6031
Monteringssättet för drivmotorn varierar beroende på installationens förutsättningar. För portar med en höjd på upp till 2,5 m används en styrskena på 3 m, och för portar med en höjd på upp till 3,5 m används en styrskena på 4 m. Styrskenan kan även monteras på konsoler som fästs i taket, eller fästas direkt i taket med hjälp av NICE SNA16-fästen.
Kabeldragning

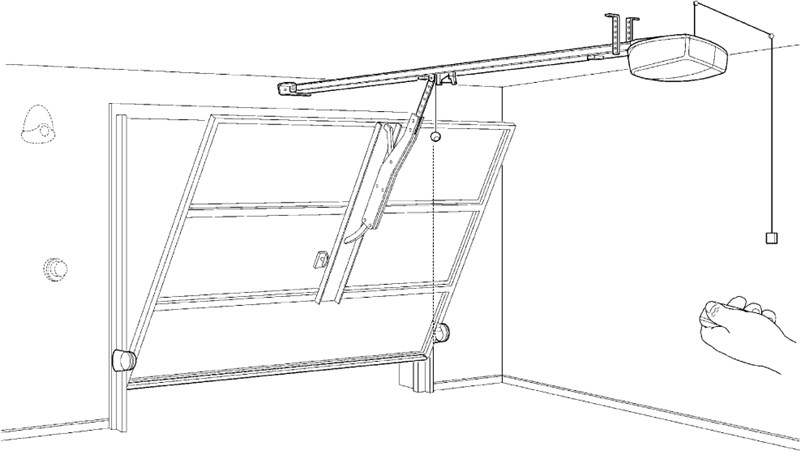

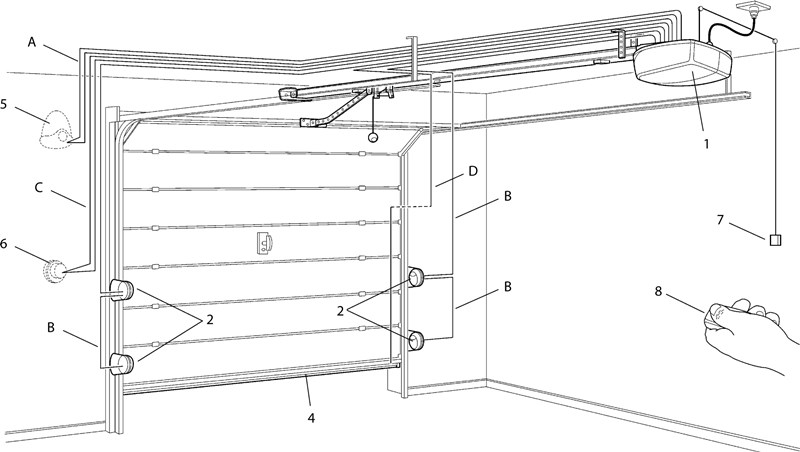

Typisk (valfri) koppling av drivmotorn med tillbehör ser ut så här för de olika porttyperna nedan:

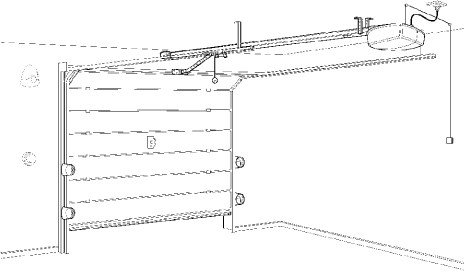

| Sektionalgarageport | |
|---|---|
 |
|

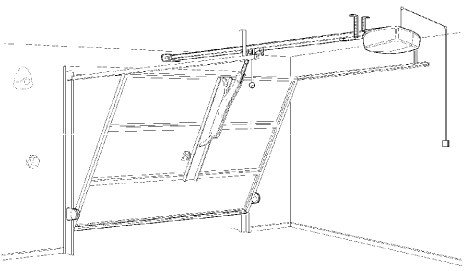

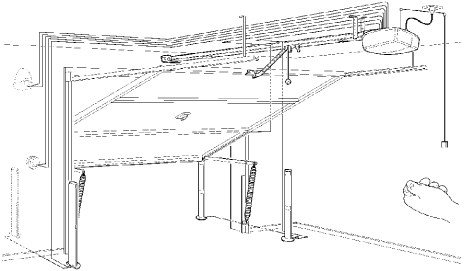

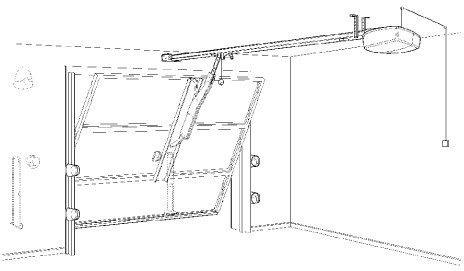

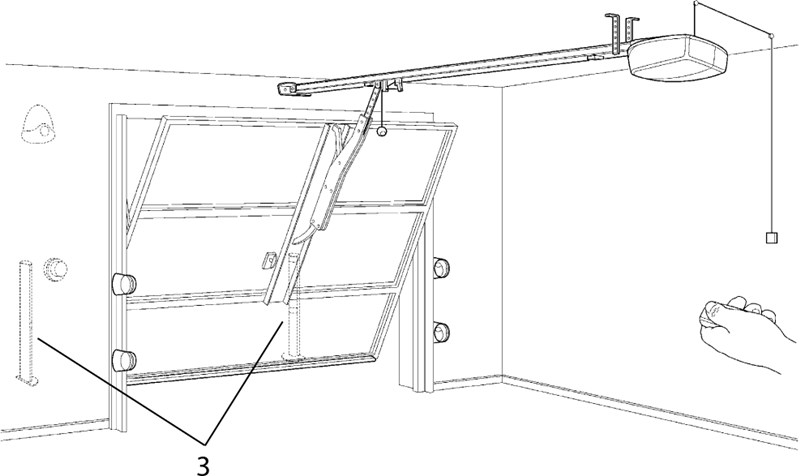

| Utåtgående vipport* | Icke utåtgående vipport* |
 |
 |
* För att automatisera en icke utåtgående vipport eller en utåtgående vipport utan fjädrar måste svängarm NICE SPA5.
Tillbehörslista
|
|
Kabelspecifikationer
| Användningsområde | Typ | Maxlängd |
|---|---|---|
| A. Varningsljus med antenn |
2×0,5 mm2 |
20 m 20 m (rekommenderas under 5 m) |
| B. Fotoceller | 2×0,5 mm2 | 30 m, över 30 m 2×1 mm2 |
| C. Nyckelbrytare | 4×0,5 mm2 | 50 m (eller 2 st. 2×0,5 mm2) |
| D. Säkerhetskontaktlist | 2×0,5 mm2 | 30 m |
Installation av drivmotor NICE Spinbus SN6031
Själva den mekaniska installationen av drivmotorn består av tre steg:
- Förberedelser före montering
- Montering av styrskenan
- Montering av drivmotorn på den monterade skenan
- Montering av skenan med drivmotorn i taket
0. Förberedelser före montering

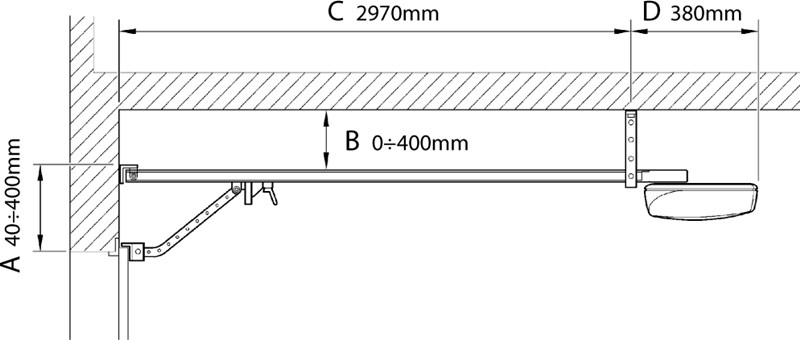

I. För att montera drivmotorn krävs ett visst utrymme, framför allt för styrskenan. Du behöver:
- tillräcklig garage längd (C+D) för att placera drivmotorn (ca 3,5 m för en 3 m-skena, ca 4,5 m för en 4 m-skena),
- dessutom måste avståndet mellan portens högsta punkt och taket (A) vara minst 4 cm och högst 40 cm
- och styrskenans maximala avstånd från taket (B) bör vara 40 cm (ett kortare avstånd fungerar också; skenan kan till och med monteras direkt i taket).
Se bilden för en tydligare bild:

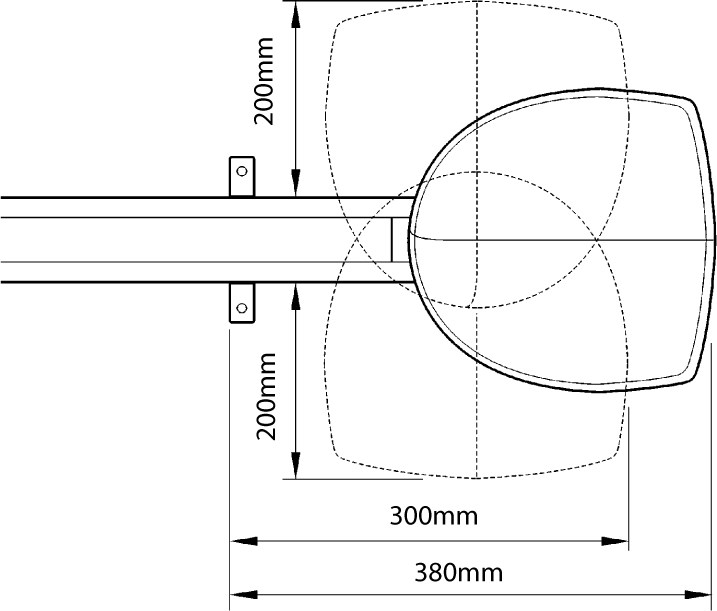

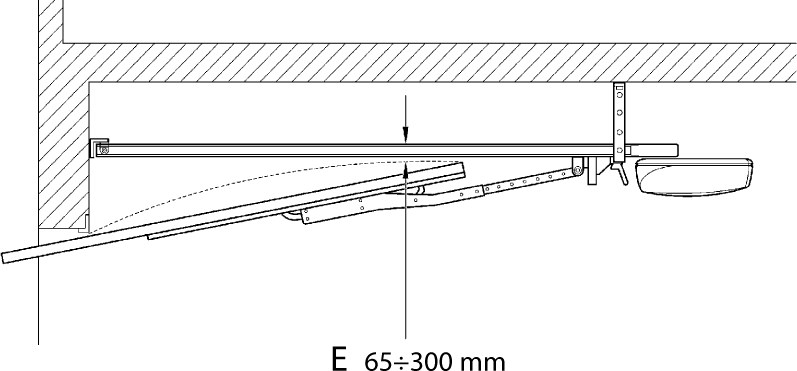

| II. Därefter behöver det finnas plats för att montera själva drivmotorhuset: | III. För en vipport måste avståndet mellan styrskenans undersida och portbladets högsta punkt (E) vid öppning vara minst 6,5 cm och högst 30 cm: |
 |
 |
Observera: Om ovanstående villkor inte är uppfyllda kan drivmotorn NICE Spinbus SN6031 inte monteras, eller så måste en alternativ förankringslösning tas fram.
1. Montering av styrskenan
Följ instruktionerna för den styrskena du har:
| NICE SNA3X (3×1 m) |
NICE SNA30 (3 m) |
|---|---|
|
|
|
2. Montering av drivenheten på den hopsatta skenan

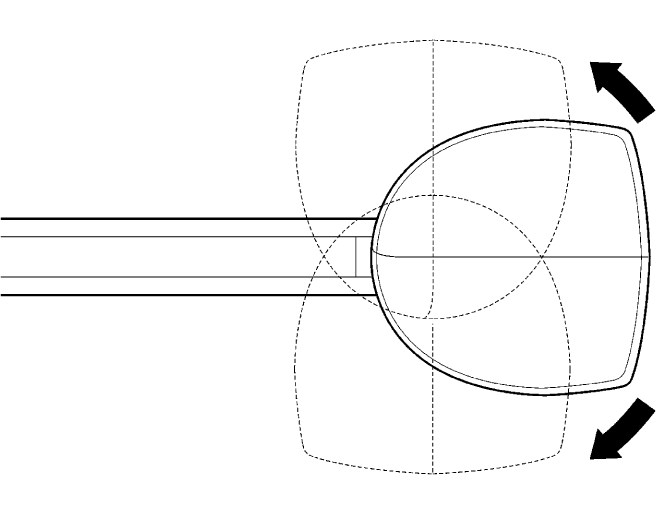

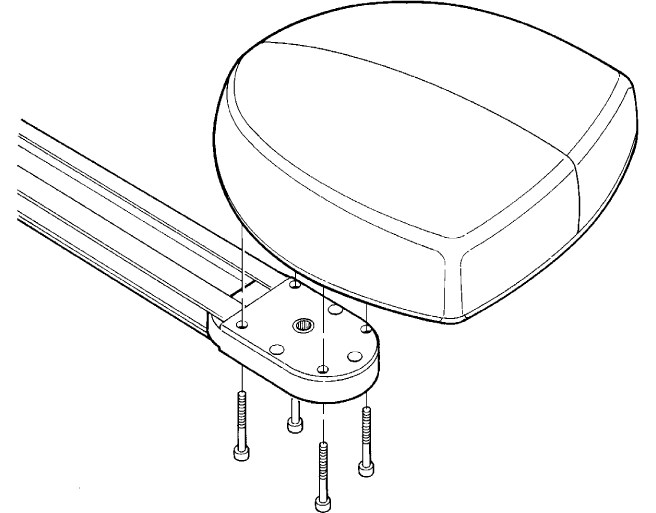

| 1. Drivenheten kan monteras på tre olika sätt, beroende på vilket läge som passar utrymmet bäst. | 2. Fäst drivenheten på rotationsöverföringsenheten med de fyra medföljande skruvarna 6,3x38 |
|---|---|
 |
 |

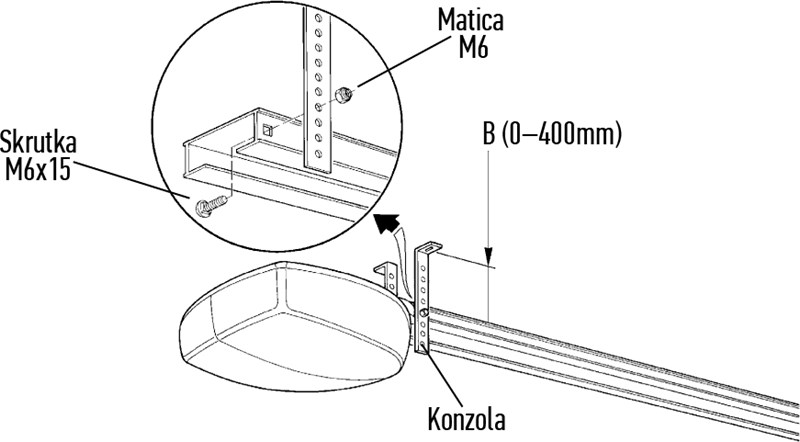

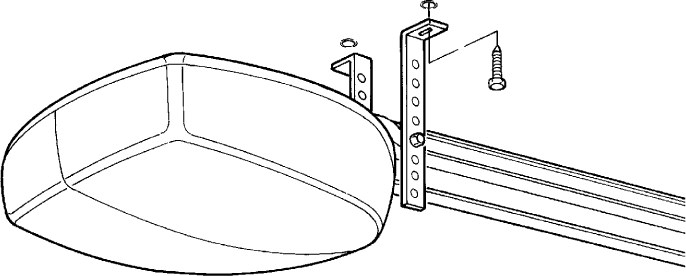

3. Montering av skenan med drivenheten i taket
Utifrån de uppmätta värdena för skenans avstånd från taket och grindens ovankant markerar du två monteringshål mitt över grinden. Beroende på underlaget kan det främre fästet monteras:

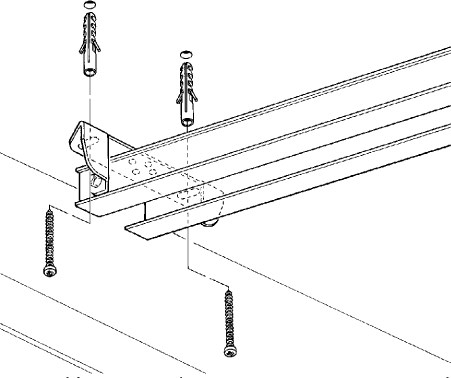

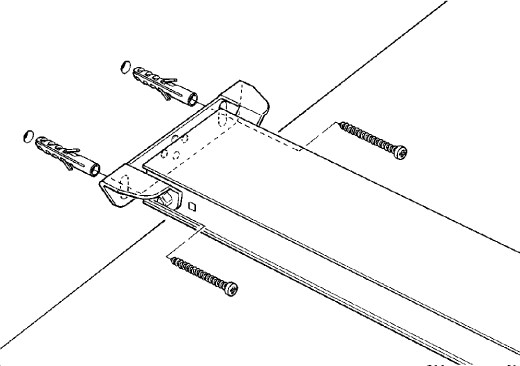

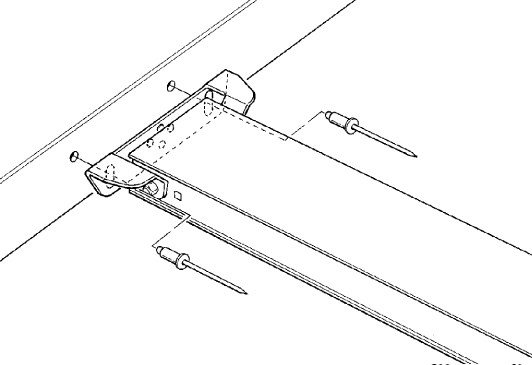

| I en profil kan du använda nitar | I en vägg kan du använda plugg och skruv | Om förutsättningarna är lämpliga kan du även fästa skenan direkt i taket |
|---|---|---|
 |
 |
 |

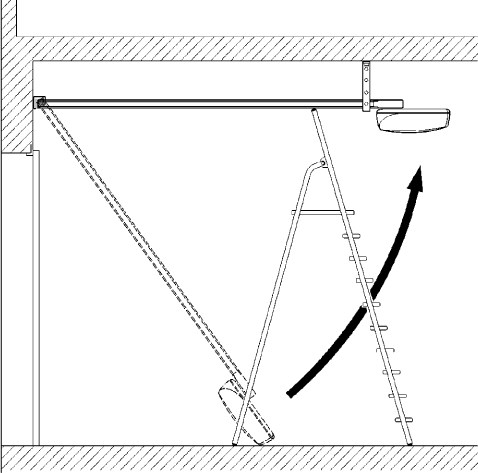

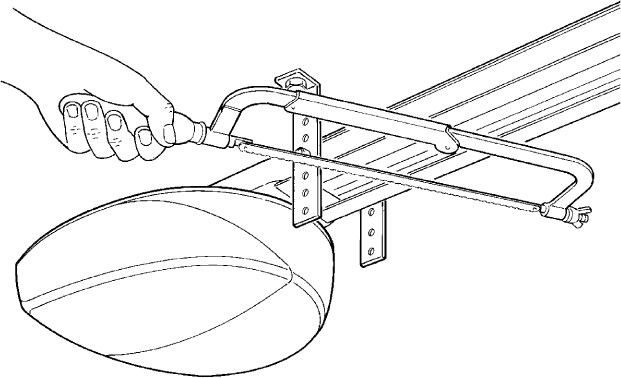

När monteringshålen har borrats fäster du det främre fästet. Låt skenans andra ände med motorn ligga kvar på marken och fortsätt sedan så här:

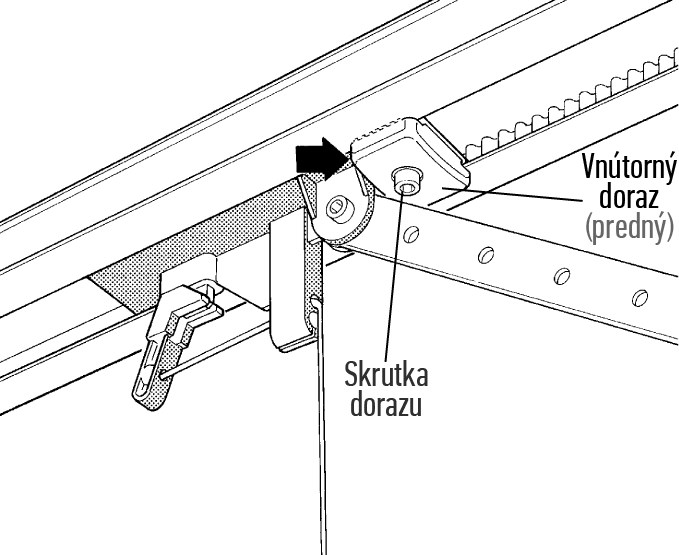

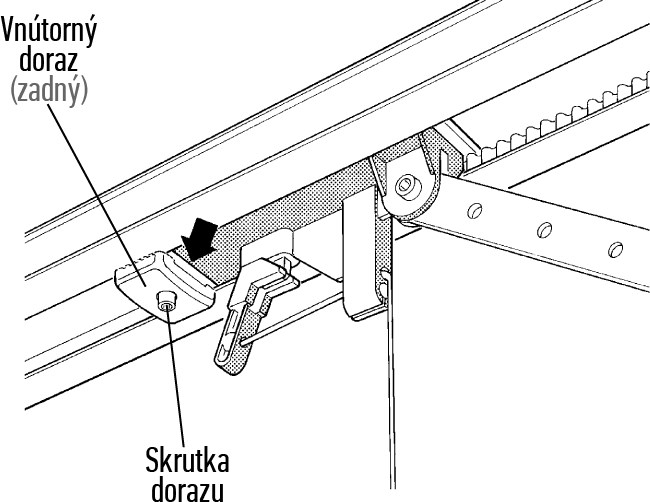

Programmera drivenheten

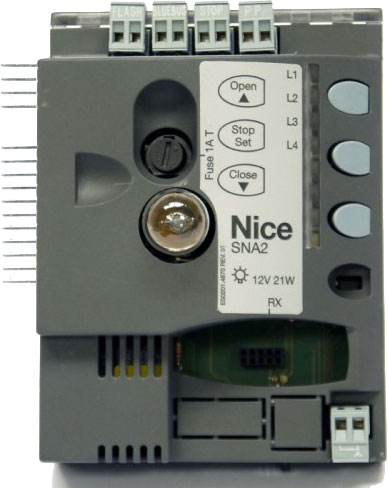

Programmeringsmetoden beror på vilken styrenhet som medföljer. Följande styrenheter är kompatibla med NICE Spinbus SN6031-drivenheten:
| SNA3 |
|---|
|
|
Frigöra NICE Spinbus SN6031-drivenheten
Vid strömavbrott kan du inte styra porten med fjärrkontrollen. Därför kan drivenheten frigöras med frigöringsspaken så att porten kan manövreras manuellt:

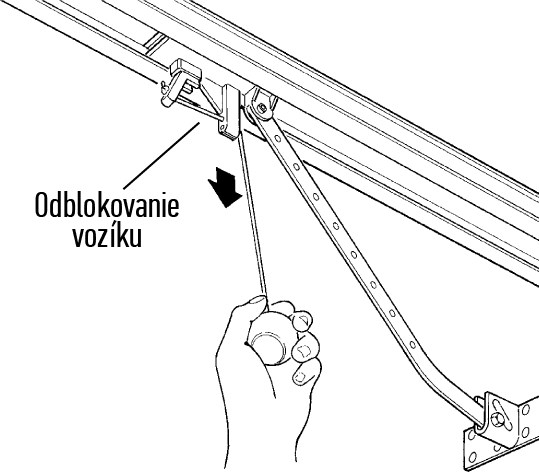

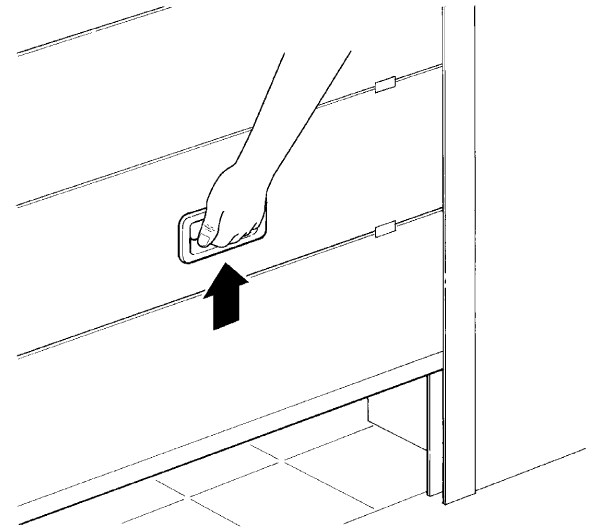

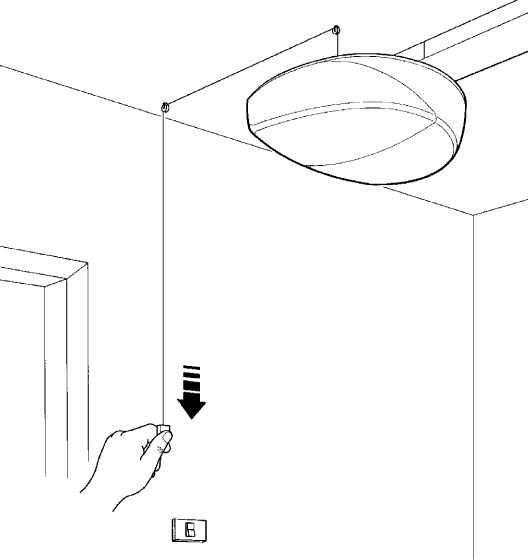

| 1. Dra i vagnens frigöringsspak. | 2. Flytta portbladet |
|---|---|
 |
 |
Byta glödlampa i NICE Spinbus SN6031-drivenheten
Innan du byter glödlampa ska du koppla bort drivenheten från strömförsörjningen och följa stegen nedan:

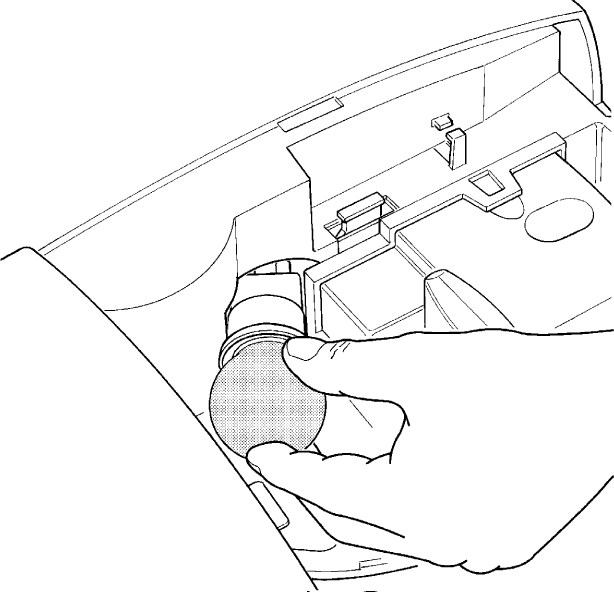

| 1. Tryck in det vita skyddet och vrid det | 2. Skruva loss den gamla glödlampan. Skruva sedan i en ny 230V 60W-lampa med E27-sockel. |
|---|---|
 |
 |
Tekniska egenskaper för NICE Spinbus SN6031-drivenheten
| Modell | NICE Spinbus SN6031 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av garageportar i privat miljö. Levereras utan styrenhet. Lämplig styrenhet är SNA3. | ||||||||||
| Kugghjul | Diameter: 9,5mm Antal tänder: 28 Kompatibel med skenor: SNA3X, SNA30, SNA6 |
||||||||||
| Vridmoment [Kraft] |
14,4Nm [800N] – krävs för att sätta portbladet i rörelse |
||||||||||
| Nominellt vridmoment [Nominell kraft] |
7,2Nm [420N] – krävs för att hålla portbladet i rörelse |
||||||||||
| Hastighet | 0,20 m/s | ||||||||||
| Nominell hastighet | 0,08 m/s | ||||||||||
| Gräns för antal efterföljande cykler | 50 cykler/dag (styrenheten begränsar antalet utifrån begränsningarna, se Val av drivenhet) | ||||||||||
| Driftsgräns | 3 minuter (styrenheten begränsar tiden utifrån begränsningarna, se Val av drivenhet) | ||||||||||
| Strömförsörjning | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Effektförbrukning |
250W (mindre än 2,2W i standbyläge) | ||||||||||
| Isolationsklass | 1 – måste jordas | ||||||||||
| Reservkraft | kan köpas till och installeras NICE PS124-reservbatteri | ||||||||||
| Belysning | 230V 60W-lampa, E27-sockel | ||||||||||
| Utgång för signallampa |
Beroende på den programmerade utgången:
|
||||||||||
| BlueBUS-utgång | en utgång för 6 BlueBUS-enheter | ||||||||||
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant motstånd på 8,2KΩ | ||||||||||
| STEP-BY-STEP-ingång (P.P., stegvis styrning) | normalt öppen (slutning aktiverar kommandot ”Stegvis styrning") | ||||||||||
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI osv. | ||||||||||
| Antennanslutning | 52Ω för koaxialkabel RG-58 (eller liknande) | ||||||||||
| Programmeringsfunktioner | 4 funktioner för på/av (Programmering nivå I.) 4 justerbara funktioner (Programmering nivå II.) |
||||||||||
| Självdiagnostiska funktioner |
|
||||||||||
| Drifttemperatur | -20°C till +50°C | ||||||||||
| Användning i salta, sura och potentiellt explosiva miljöer | nej | ||||||||||
| Skyddsklass | IP40 – för inomhusbruk eller väl skyddat utomhusbruk | ||||||||||
| Mått | 311×327×105 (b×d×h) | ||||||||||
| Vikt | 4,1kg |
