NICE Spinbus SN6021 – separat drivsystem för garageportar
| Produkttillgänglighet: | Försäljningen har avslutats | Tyvärr går produkten inte längre att leverera. Det betyder inte att den aldrig kommer att finnas igen, men för närvarande planeras ingen ytterligare försäljning av den. |
|---|
Produktbeskrivning NICE Spinbus SN6021 – separat drivsystem för garageportar
Tillgänglig ersättningsprodukt!
Drivningen Nice NICE Spinbus SN6021 har ersatts av en nyare modell NICE SPIDO 600.
NICE Spinbus SN6021-drivenhet är avsedd för sektionsgarageportar med en yta på 10,5m2, eller utåtgående vipportar med en yta på 11,8m2, eller icke-utåtgående vipportar upp till 9,3m2. Vilken är vilken? Har en mekanisk stoppbrytare. Drivningen är intereversibel. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
(Passar den här drivenheten mig?)
Jämför med andra drivenheter:
| « Svagare drivenhet | Kraftigare drivenhet » |
|---|---|
| Nej. |
|
Denna produkt – en fristående drivenhet för garageportar, NICE Spinbus SN6021 (vår kod NICE-SN6021) – innehåller:
- en elektromekanisk NICE Spinbus SN6021-drivenhet med styrenheten NICE SNA20R10 (tidigare SNA2, alternativt SNA20). Drivenheten levereras utan mottagare. När du byter drivenhet kan du använda din äldre insticksbara mottagare, där dina fjärrkontroller är inprogrammerade.
- installationsmanual
Prisvärda paket som innehåller en drivenhet NICE Spinbus SN6021:
| Drivpaket med tillbehör » |
|---|
|
Spinbus SN6021-drivenhet, SNA2-styrenhet, SMXI-mottagare, FLO2RE-fjärrkontroll, SNA30-styrskena. |
Drivenheten är kompakt, säker och praktisk samt idealisk för privat och kommersiellt bruk. Robust plasthölje med inbyggd belysning.
Drivenheten lämpar sig för automatisering av garageportar med en portbladsarea på 10,5m2 för sektionsgarageport, 11,8m2 för utåtgående vipport, eller 9,3m2 för icke-utåtgående vipport. Typer av garageportar. Värdena gäller under de förhållanden som tillverkaren anger, till exempel väderpåverkan, temperaturskillnader, portens styvhet och framför allt att porten löper lätt. Detta går inte alltid att uppnå eller påverka. Därför rekommenderar vi att NICE Spinbus SN6021-drivenheten helst används till garageportar på 80% av dessa värden. Se avsnittet Val av drivenhet för mer information.
Mycket användarvänlig vänlig teknik BlueBUS gör det möjligt att strömförsörja och styra upp till 6 par fotoceller med en tvåledarkabel. Drivenheten har även ett överhettningsskydd.
Justerbar hastighet,, kraft och paustid för automatisk stängning av drivenheten med mera, se Programmering.
Diagnostik med hjälp av varningslampa.
Vid strömavbrott kan drivenheten frikopplas så att porten kan öppnas och stängas manuellt. Det är också möjligt att ansluta till drivenheten ett reservbatteri NICE PS124, som gör det möjligt att genomföra flera manövrer vid strömavbrott.
Drivenhetens styrenhet har en programmerbar ingång, där följande kan anslutas: varningsljus, indikator för öppen port, elektromekaniskt lås eller elektromagnetiskt lås.
Drivenheten NICE Spinbus SN6021 är en elektromekanisk drivenhet som passar klimatförhållandena i Sverige och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med NICE Spinbus SN6021
Vi rekommenderar även att du köper till kompatibla tillbehör till drivenheten eller väljer ett färdigkomponerat förmånligt paket:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att porten är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Det har dessutom en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | |
| Fotoceller | De upptäcker hinder när porten stängs och stoppar rörelsen – porten kör varken på bilar eller personer. | - MoonBUS (MOFB) |
| Fjärrkontroll |
För fjärrstyrning av porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Krävs för fjärrstyrning av porten. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | - inbyggd i varningsljuset LUCYB, MLBT - enbart ABFKIT-antenn, eller ABF |
| Knappsats | Om du skulle glömma fjärrkontrollen, om många fordon eller personer besöker dig eller om du inte vill ge alla en fjärrkontroll eller öppna porten manuellt. | - MOTXR |
Bruksanvisning till NICE Spinbus SN6021
Ladda ner bruksanvisningen till NICE Spinbus SN6021 här:
Bruksanvisning till NICE Spinbus SN6021
NICE Spinbus i korthet
NICE Spinbus är en produktfamilj med icke-reverserande elektromekaniska växeldrivna garageportsdrivningar. De levereras med styrenheten SNA2. Kompatibla styrenheter är SNA2, eller SNA20. Styrenheterna har en SM-kontakt för mottagare radiosignal NICE SMXI, alternativt NICE OXI. Elektriska anslutningar för extern utrustning (fotoceller, varningsljus, osv.) har förenklats i produktfamiljen NICE Spinbus för garageportsdrivningar genom användning av tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till en gemensam kontakt med endast en tvåledarkabel, där det inte ens är nödvändigt att ta hänsyn till polariteten. Automatisk styrning är beroende av strömförsörjning, men vid strömavbrott kan växelmotorn naturligtvis frikopplas så att porten kan manövreras manuellt. Det går också att köpa till ett extra reservbatteri NICE PS124, som gör det möjligt att styra portdrivningens rörelse även vid strömavbrott.
Val av drivenhet – är drivenheten NICE Spinbus SN6021 lämplig för min port?
Varje port har sitt eget konstruktionssystem (takskjutport, vipport, ...) och en yta och varje drivenhet har sina begränsningar. Följande typer av portar finns vanligtvis på marknaden:
| Takskjutport för garage | Vipport för garage, utan utstick* |
|---|---|
 |
 |
| Vipport för garage med utstick | |
| utan fjädrar* | med fjädrar |
 |
 |
* För att automatisera en vipport för garage utan utstick och en vipport med utstick utan fjädrar måste en svängarm NICE SPA5.
Drivenheten NICE Spinbus SN6021 kan, med lämpligt tillbehör, användas för följande portbladytor och -mått för de olika porttyperna:
| Takskjutport | Vipport med utstick |
Vipport utan utstick |
|
|---|---|---|---|
| max. 10,5m2 | max. 11,8m2 | max. 9,3m2 | |
| 3 m lång styrskena |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m lång styrskena | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
I princip portbladets mått avgör det maximala antalet cykler per timme och även antalet cykler i följd, det vill säga hur länge drivenheten kan vara i drift. Större kraft (vikt) minskar antalet sådana cykler ytterligare i procent, eftersom drivenheten belastas mer, och avgör även den högsta tillåtna hastigheten vid den aktuella belastningen. Drivenheten är utrustad med en anordning (temperatursäkring) som mäter både motortemperaturen och omgivningstemperaturen och anpassar det möjliga antalet cykler därefter:
| Antal cykler/timme Antal cykler i följd |
Kraft som krävs för att lyfta portbladet* | |||
| Upp till 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
P
|
Upp till 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, det vill säga att kraften som krävs för att lyfta portbladet även kan anges i kilogram genom att dividera med 9,81. T.ex. 500N motsvarar cirka 51Kg.
Montering av drivenheten NICE Spinbus SN6021
Monteringssättet för drivenheten varierar beroende på installationsförhållandena. För portar med en höjd på upp till 2,5 m används en 3 m lång styrskena, och för portar med en höjd på upp till 3,5 m används en 4 m lång styrskena. Det går också att placera styrskenan på konsoler som fästs i taket eller att fästa styrskenan direkt i taket med hjälp av fästen NICE SNA16.
Kabeldragning
Typisk (valfri) anslutningen av drivenheten med tillbehör ser ut så här för de olika grindtyperna följande:
| Takskjutport | |
|---|---|
 |
|
| Vipport, utskjutande* | Vipport, ej utskjutande* |
 |
 |
* För automatisering av en vipport som inte skjuter ut, eller en utskjutande vipport utan fjädrar, måste följande monteras på porten: NICE SPA5-svängarm.
Tillbehörsförteckning
|
|
Kabelschema
| Användning | Typ | Maxlängd |
|---|---|---|
| A. Varningsljus med antenn |
2×0,5mm2 |
20m 20m (rekommenderad längd under 5m) |
| B. Fotoceller | 2×0,5mm2 | 30m, över 30m 2×1mm2 |
| C. Nyckelbrytare | 4×0,5mm2 | 50m (eller 2 st. 2×0,5mm2) |
| D. Säkerhetskontaktlist | 2×0,5mm2 | 30m |
Installation av NICE Spinbus SN6021
Den mekaniska installationen av drivenheten består av tre steg:
- Förberedelser före montering
- Montering av styrskenan
- Montering av drivenheten på den monterade skenan
- Montering av skenan med drivenheten i taket
0. Förberedelser före montering
I. För att montera drivenheten krävs ett visst utrymme. Särskilt när det gäller styrskenan behöver du:
- tillräcklig längd i garaget (C+D) för att få plats med drivenheten (ca. 3,5m för en 3m-skena, ca. 4,5 för en 4m-skena),
- ett avstånd på minst 4cm och högst 40cm mellan portens högsta punkt och taket (A)
- och styrskenan bör vara högst 40cm från taket (B) (ett kortare avstånd går bra; skenan kan även monteras direkt i taket).
Se bilden för en tydligare uppfattning:
| II. Du behöver även utrymme för själva drivenheten: | III. För en vipport måste avståndet mellan styrskenans undersida och portbladets högsta punkt (E) vara minst 6,5cm och högst 30cm när porten öppnas: |
 |
 |
Observera: Om ovanstående villkor inte uppfylls kan NICE Spinbus SN6021 inte monteras. Då måste en alternativ infästningslösning tas fram.
1. Montering av styrskenan
Följ instruktionerna för den skena du har:
| NICE SNA3X (3×1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Montering av drivenheten på den monterade skenan
| 1. Drivenheten kan monteras på tre olika sätt, beroende på vilket alternativ som passar utrymmet bäst. | 2. Fäst drivenheten vid drivhuvudet med de fyra medföljande skruvarna 6,3x38 så att rotationen överförs. |
|---|---|
 |
 |
3. Montering av skenan med drivenheten i taket
Utifrån de uppmätta värdena för avståndet mellan skenan och taket respektive portens överkant markerar du två monteringshål exakt mitt på porten. Fäst det främre fästet enligt porttypen:
| I profilen kan du använda nitar | I väggen kan du använda pluggar och skruvar | Om förutsättningarna är lämpliga kan du också fästa skenan direkt i taket |
|---|---|---|
 |
 |
 |
När monteringshålen har borrats fäster du det främre fästet. Låt skenans andra ände med motorn ligga kvar på golvet och fortsätt sedan så här:
Programmering av drivenheten

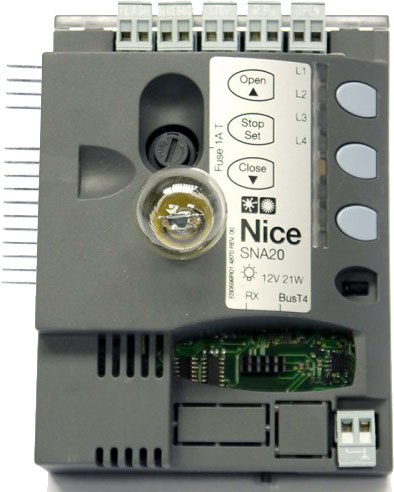

Hur drivenheten programmeras beror på vilken styrenhet som medföljer. Följande styrenheter är kompatibla med NICE Spinbus SN6021:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Samma som SNA2, men det går även att:
|
Frikoppling av drivenheten NICE Spinbus SN6021
Vid strömavbrott kan du inte styra porten med fjärrkontrollen. Därför kan drivenheten frikopplas med frikopplingsspaken så att porten kan flyttas manuellt:
| 1. Dra i vagnens frikopplingsspak. | 2. Flytta portbladet |
|---|---|
 |
 |
Byte av glödlampa i drivenheten NICE Spinbus SN6021
Innan du byter glödlampa ska du koppla bort drivenheten från strömförsörjningen och följa stegen nedan:
| 1. Tryck in det vita locket och vrid det | 2. Skruva ur den gamla glödlampan. Skruva sedan i en ny 12V 21W glödlampa med BA15-sockel. |
|---|---|
 |
 |
Tekniska specifikationer för drivenheten NICE Spinbus SN6021
| Modell | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeteckning | Elektromekanisk växelmotor för automatisk drift av garageportar i privat miljö. Levereras med styrenheten SNA2. Lämplig styrenhet är antingen SNA2, eller SNA20. | ||||||||||
| Kugghjul | Diameter: 9,5mm Antal tänder: 28 Kompatibel med skenor: SNA3X, SNA30, SNA6 |
||||||||||
| Vridmoment [Kraft] |
11,7Nm [650N] – krävs för att sätta portbladet i rörelse |
||||||||||
| Nominellt vridmoment [Nominell kraft] |
5,85Nm [345N] – krävs för att hålla portbladet i rörelse |
||||||||||
| Hastighet | 0,20 m/s | ||||||||||
| Nominell hastighet | 0,08 m/s | ||||||||||
| Gräns för antal cykler i följd | 50 cykler/dag (styrenheten begränsar antalet utifrån begränsningarna, se Val av drivenhet) | ||||||||||
| Driftgräns | 3 minuter (styrenheten begränsar tiden utifrån begränsningarna, se Val av drivenhet) | ||||||||||
| Strömförsörjning | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Effektförbrukning |
270W | ||||||||||
| Isoleringsklass | 1 – måste jordas | ||||||||||
| Reservkraft | kan köpas till och installeras NICE PS124 reservbatteri | ||||||||||
| Belysning | Glödlampa 12V 21W, BA15-sockel | ||||||||||
| Utgång för varningsljus |
Beroende på den programmerade utgången:
|
||||||||||
| BlueBUS-utgång | en utgång för 2 BlueBUS-enheter | ||||||||||
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant motstånd på 8,2KΩ | ||||||||||
| STEP-BY-STEP-ingång (P.P., stegvis styrning) | normalt öppen (slutning utlöser kommandot "Stegvis styrning") | ||||||||||
| Radiomottagare | utan mottagare, "SM"-kontakt för mottagare NICE SMXI, NICE OXI osv. | ||||||||||
| Antenningång | 52Ω för koaxialkabel RG-58 (eller liknande) | ||||||||||
| Programmeringsfunktioner | 4 funktioner för på/av (Programmering nivå I.) 4 inställbara funktioner (Programmering nivå II.) |
||||||||||
| Självdiagnostiska funktioner |
|
||||||||||
| Drifttemperatur | -20°C till +50°C | ||||||||||
| Användning i salta, sura och potentiellt explosiva miljöer | nej | ||||||||||
| Kapslingsklass | IP40 – för inomhusbruk eller väl skyddad utomhusmiljö | ||||||||||
| Mått | 311×327×105 (b×d×h) | ||||||||||
| Vikt | 3,6kg |
