NICE SNA2 – ersättningsstyrenhet för NICE Spinbus SN6021-drivenheter
| Produkttillgänglighet: | ersatt | Produkten tillverkas inte längre, men som tur är har den ersatts av en nyare modell. |
|---|
Produktbeskrivning NICE SNA2 – ersättningsstyrenhet för NICE Spinbus SN6021-drivenheter
Styrenheten har ersatts. Dess fullt kompatibla efterföljare är NICE-SNA20.
Mer fördelaktigt än att köpa en separat styrenhet är att köpa hela NICE Spinbus-drivenheten.
NICE SNA2-styrenheten är kompatibel med garageportsdrivningar NICE Spinbus SN6021. Inkluderar en kontakt av typen SM för anslutning av radiomottagare (SMXI, OXI, ...) från fjärrkontroller (Flor, Era Flor, Era One, Era Inti, ...).
Stöder tekniken BlueBus, som gör det enkelt att ansluta tillbehör (fotoceller, signallampa, kortläsare, nyckelbrytare, osv.) med endast en tvåledarkabel, där man inte ens behöver ta hänsyn till polariteten.
Tack vare tekniken 24 V i standbyläge har styrenheten, med en ansluten mottagare för styrsignaler en förbrukning på endast 2 W.
Diagnostik med hjälp av varningslampan.
Efter att grindbladets längd har fastställts ställs accelerations- och retardationsintervallen automatiskt in vid öppning och stängning. Det går även att ställa in kraften, hastigheten osv. Se programmering av drivenhetens styrenhet. Hinder upptäcks under hela grindbladets rörelse, vilket säkerställer en säker drift av motorerna.
NICE SNA2-styrenheten är anpassad för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med NICE SNA2-styrenheten
Vi rekommenderar att du köper till kompatibla tillbehör till styrenheten:
| Vad | Varför | Typ |
|---|---|---|
| Signallampa | Signallampan blinkar när grinden är i rörelse – praktiskt vid utfarter med dålig sikt. Den har dessutom en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | |
| Fotoceller | Vid stängning upptäcker fotocellerna hinder och stoppar rörelsen – grinden kör inte på någon bil eller person. | - MoonBUS (MOFB) |
| Fjärrkontroll |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Behövs för fjärrstyrning av grinden. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | – integrerad i varningsljuset LUCYB, MLBT - endast ABFKIT-antenn, eller ABF |
| Knappsats | Om du glömmer fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna manuellt. | - MOTXR |
Manual till NICE SNA2-styrenheten och NICE Spinbus SN6021-portöppnaren
Manualen till NICE SNA2-styrenheten och NICE Spinbus SN6021-portöppnaren kan laddas ner här:
Manual till NICE SNA2-styrenheten och NICE Spinbus SN6021-portöppnaren
Anslutning av NICE SNA2-styrenheten till NICE Spinbus SN6021-portöppnaren
…till elnätet
Anslut helt enkelt portöppnaren till ett eluttag.
…extrautrustning
Varning: Glöm inte att bryta strömmen innan du ansluter, kopplar bort eller ändrar anslutningen av extrautrustning, antingen vid automatsäkringen, genom att ta ut strömförsörjningens säkring, eller genom att koppla bort reservbatteriet.
NICE SNA2-styrenhet för portöppnaren NICE Spinbus SN6021 har följande ingångar och utgångar för extrautrustning:
| Ingång/utgång | Beskrivning | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

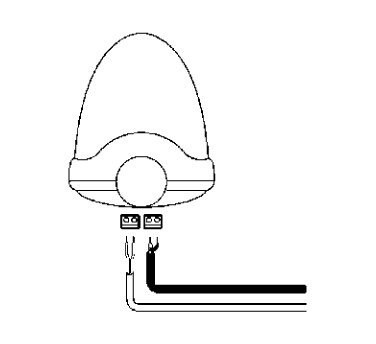

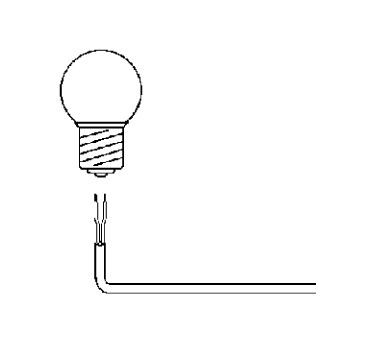

Programmerbar utgång vars funktion kan ställas in med nivå II-programmering för L4, se Nivå II-programmering, L4 – utgångsindikator. Den kan programmeras för följande enheter:
|
|||||||||||||
| Ingång för parallellanslutning av kompatibla enheter som använder tekniken BlueBUS med en tvåledarkabel som både överför strömförsörjning och kommunikationssignal. | |||||||||||||
| STOP (Stopp) |
Ingång för enheter som stoppar portens rörelse. Följande enheter kan anslutas:
|
||||||||||||
| Ingång för enheter som styr portens rörelse stegvis (se Stegvis styrning av portens rörelse). Normalt öppna enheter (NO) kan anslutas. | |||||||||||||
| AERIAL (Antenn) |
ingång för radioantenn. Antennen är vanligtvis inbyggd i varningsljuset, till exempel NICE LUCYB, NICE MLBT, eller så kan en separat extern antenn användas NICE ABFKIT. |
Portöppnarens säkringar
 |

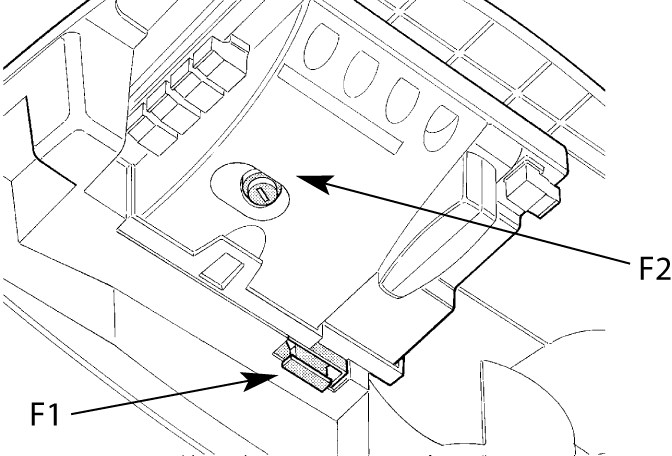

I drivenheten finns två säkringar:
|

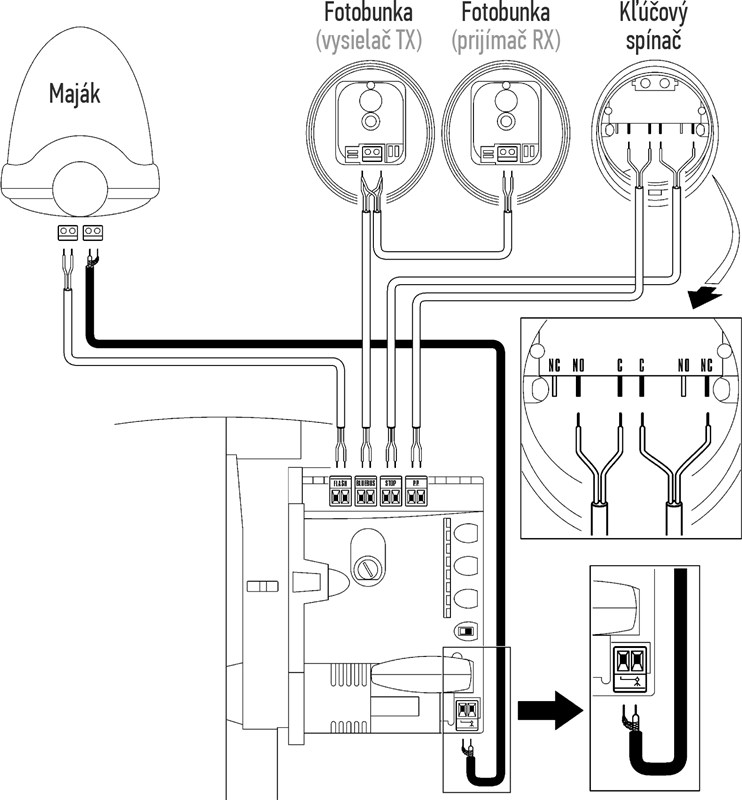

Standards kopplingsschema:
Kabelanslutning

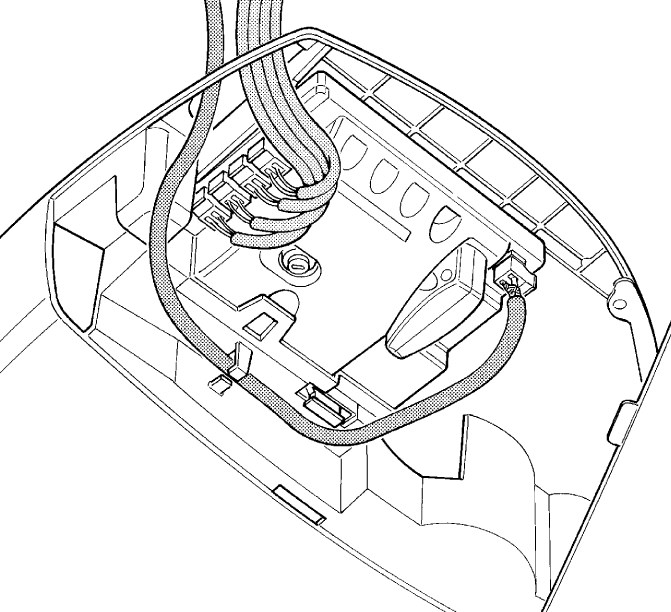

Dra fram kablarna och anslut dem till styrenheten på följande sätt:

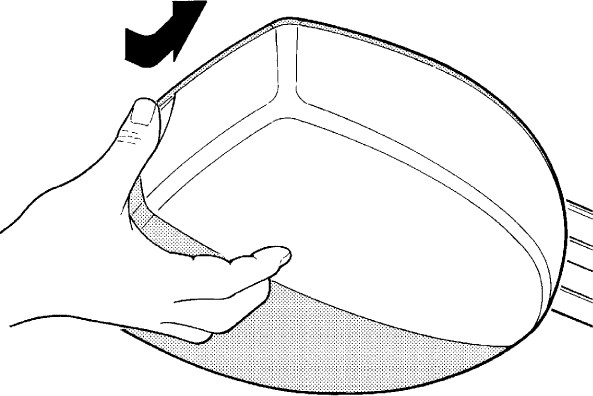

| 1. Tryck in det vita locket och vrid det | 2. För kablarna genom öppningen, dra antennkabeln åt sidan genom öglan och anslut alla kablar. |
|---|---|
 |
 |
Driftenhetens fotoceller
Den mycket användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra 2 par fotoceller med en tvåledarkabel.
ANSLUTNING AV FLERA PAR FOTOCELLER NICE MOFB TILL DATANÄTVERKET NICE BLUEBUS

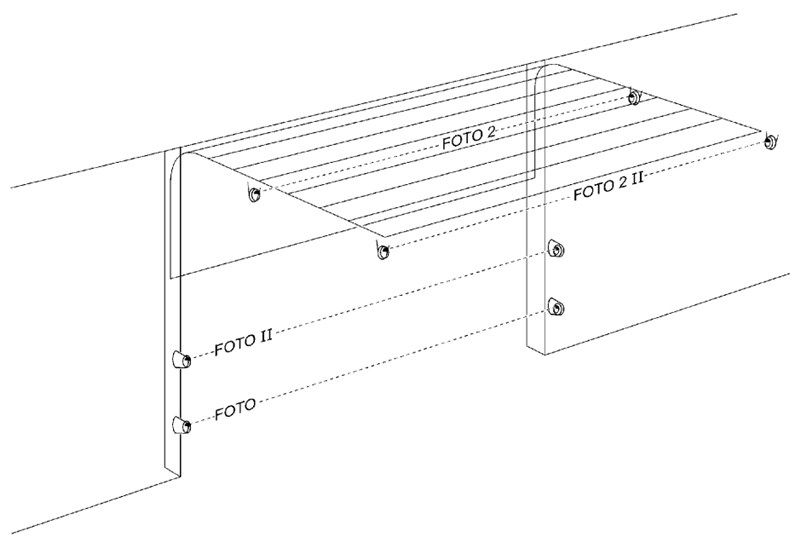

Placera fotocellerna runt porten eller grinden enligt exempelsituationerna för fullständig anslutning och ställ in byglarna enligt bygeltabellen för fotocellerna NICE MOFB för portdriftenheten. För att undvika störningar mellan par som placerats nära varandra måste sändarnas orientering följas enligt dessa exempelsituationer, TX och mottagarnas RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte beaktas):

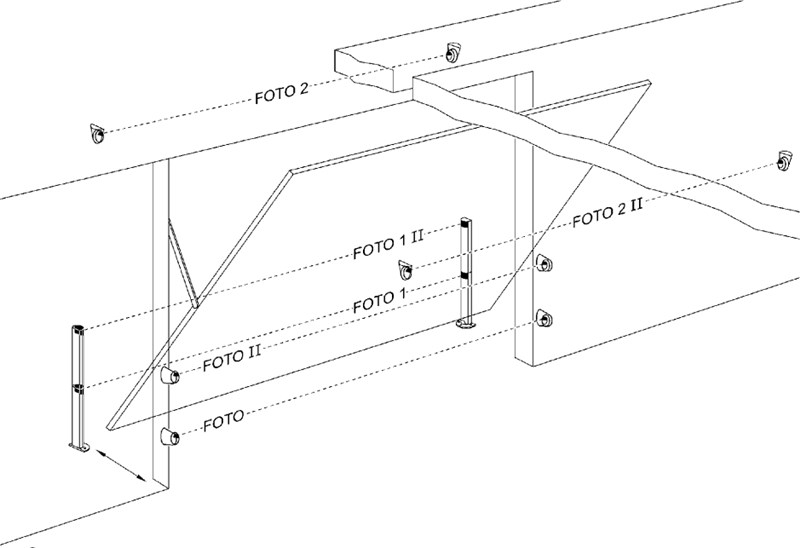

Exempelsituation för anslutning av fotoceller
| Takskjutport | Vipport |
|---|---|
 |
 |
Om du vill att fotocellerna ska fungera som portöppnare (se FA1 och FA2 i bilden), det vill säga att porten ska öppnas när du kör ett fordon mellan deras optiska axlar, måste anslutning A på sändaren TX och mottagaren RXbrytas, se bilden:
Bygeltabell för NICE MOFB-fotoceller till portdriftenheten
 |
Anslutning av flera par fotoceller till BlueBUS-systemet BlueBUS görs genom att ställa in olika bygelkombinationer. Varje anslutet par måste ha en unik bygelkombination. Se till att det inte finns två par med samma kombination i ett och samma BlueBUS-datanätverk. Inom ett fotocellpar måste samma bygelinställning göras på både sändaren TX och mottagaren RX. Om bygeltypen endast använder en bygel ska den andra alltid förvaras i blindfacket, som på bilden till vänster. |
| Fotocellparets beteckning | Bygel med kombination av byglar |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 VARNING: OTILLÅTEN KONFIGURATION! |
 |
|
FA1 |
 |
|
FA2 |
 |
Om fotocellen av någon anledning behöver bytas räcker det att ställa in samma bygel som på originalet; då behöver du inte genomföra enhetsavkänningen.
Radiomottagare för drivsystem
 |

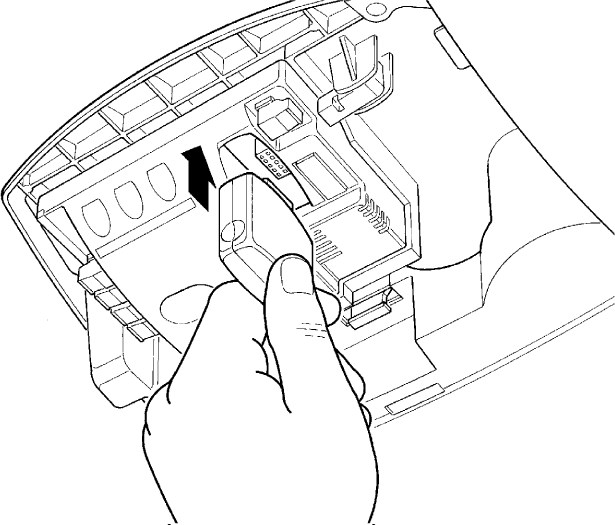

Styrenhet SNA2 drivsystemet NICE Spinbus SN6021 har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Den här mottagaren är nödvändig för att ta emot kommandon som skickas från från fjärrkontroller, och är alltså en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Parkoppling av fjärrkontroller med drivsystemet
Besök vår guide för parkoppling av fjärrkontroll med drivsystemet, eller klicka på:
Avkänning av anslutna enheter till drivsystemet
Efter varje anslutning, frånkoppling eller ändring av inkopplingen av tillbehör till BlueBUS-ingångarna och STOP måste en avkänning av tillbehör. Drivsystemet meddelar själv när detta behöver göras genom att LED-lamporna L1 och L2 blinkar.
 |
|
Avkänning av garageportens längd
För att grinden ska fungera korrekt (bland annat beräkning av acceleration och inbromsning samt delöppning) måste drivsystemet självt känna av grindbladets längd. Under den här proceduren kör drivsystemet grinden från det ena ändläget till det andra och känner av grindens längd.
 |
|
Programmering av drivsystemet
Styrenheten SNA2 i Spinbus SN6021-drivsystemet gör det möjligt att programmera flera funktioner, antingen genom att slå på eller av funktioner med programmering på nivå I., eller genom att ställa in en förvald parameter med programmering på nivå II.

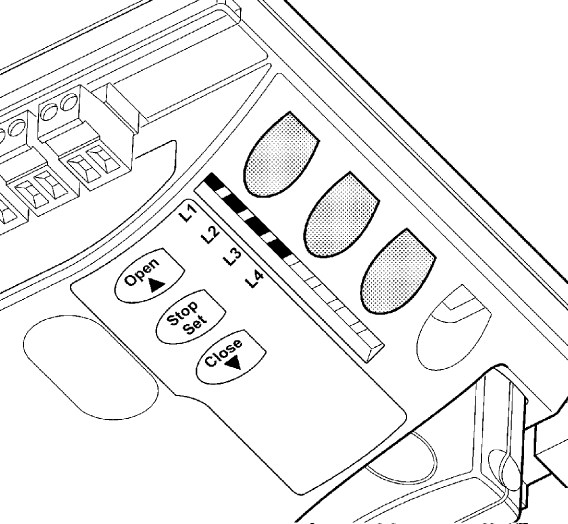

Styrenheten SNA2 har tre knappar för att styra och programmera drivsystemet:
 |
Knapp | Användning |
|---|---|---|
| Open | Med knappen kan du ge drivsystemet kommandot att öppna grinden. Vid programmering används den också för att öka värdet för den parameter som programmeras. | |
| Stop/Set | Med knappen kan du ge drivsystemet kommandot att stoppa grinden. Håll knappen intryckt i 5 sekunder för att komma till programmering på nivå I. Håll den intryckt igen för att komma till programmering på nivå II. för den aktuella LED-lampan. | |
| Close | Med knappen kan du ge drivsystemet kommandot att stänga grinden. Vid programmering används den också för att minska värdet för den parameter som programmeras. |
Programmering – nivå I
På nivå I programmeras slår på/av den aktuella funktionen. När en funktion är aktiverad lyser motsvarande LED på styrenheten. Alla funktioner är avstängda från fabrik.
Gå till programmering av nivå I genom att hålla knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills LED L1 börjar blinka. Använd sedan knapparna ”Open” och ”Close” för att flytta den aktuella LED-indikeringen uppåt respektive nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten programmeringsläget. När den blinkande LED-indikeringen står ovanför LED-indikeringen för den funktion du vill slå på eller av, trycker du en gång på knappen ”Stop/Set”. Då blinkar den snabbare (funktionen aktiveras) eller långsammare (funktionen inaktiveras). Låt den sedan vara så, så lämnar drivenheten programmeringsläget inom 10 sekunder. Om allt har gått som det ska fortsätter motsvarande LED för den aktiverade funktionen att lysa.
Lista över funktioner som kan aktiveras och programmeras:
| LED | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning |
Efter en viss tid (som ställs in under ”Programmering av nivå II – Pauslängd”) efter att grinden har öppnats börjar den stängas automatiskt. Om funktionen är avstängd kan grinden endast manövreras med ett kommando från grindfjärrkontrollen och liknande. |
| L2 | Stängning efter att fotocellerna har frikopplats |
Funktionen gör det möjligt att hålla grinden öppen endast så länge som behövs för att fordonet ska passera. När fotocellerna frikopplas (fordonet har passerat) börjar grinden stängas automatiskt efter 5 sekunder. Funktionen fungerar på två olika sätt beroende på om automatisk stängning är aktiverad (se föregående funktion). Automatisk stängning aktiverad – grinden stannar när fotocellerna frikopplas och börjar stängas efter 5 sekunder. Det innebär att den inte behöver öppnas helt. |
| L3 | Motorkraft |
Funktionen påverkar motorns känslighet för hinder. Om den här funktionen är avstängd, är drivenheten mindre känslig, vilket passar större och tyngre grindar.. Om din grind är liten och lätt, kan du aktivera. |
| L4 | Viloläge |
Den här funktionen gör det möjligt att minimera elförbrukningen. När funktionen är aktiv stänger styrenheten av en minut efter grindens senaste rörelse BlueBUS-ingången (och därmed alla enheter som är anslutna till den) samt alla LED-indikatorer utom BlueBUS-LED-indikatorn, som blinkar långsamt. I detta läge startar styrenheten om först om ett kommando kommer in och utför sedan kommandot. |
Programmering – nivå II
På nivå II ställs värden in för de olika funktionerna (dessa funktioner skiljer sig från dem i nivå I).).
Glöm programmering av nivå I. Gå till programmering av nivå II genom att hålla knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills LED L1. börjar blinka. Använd sedan knapparna ”Open” och ”Close” för att flytta den aktuella LED-indikeringen uppåt respektive nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten programmeringsläget. När den blinkande LED-indikeringen står ovanför LED-indikeringen för den funktion vars parameter du vill ställa in, håller du knappen ”Stop/Set” intryckt för att öppna inställningen för den aktuella LED-indikeringen. Den LED-indikering som fortsätter lysa (du håller fortfarande ”Stop/Set” intryckt) visar det aktuella parametervärdet. Du kan ändra värdet uppåt eller nedåt med knapparna ”Open” respektive "Close” (håll fortfarande knappen ”Stop/Set” intryckt). Släpp sedan knappen ”Stop/Set” och låt drivenheten lämna programmeringsläget inom 10 sekunder. För att kontrollera att allt har gått som det ska måste du upprepa proceduren utan att ändra parametervärdet.
Lista över funktioner som kan ställas in och programmeras:
|
Ingångs-LED – Namn |
Inställnings-LED – Värde |
|---|---|
| L1 – Pauslängd Om värdet för ”Automatisk stängning” i programmering av nivå I är |
L1 – 10 sekunder L2 – 20 sekunder L3 – 40 sekunder L4 – 80 sekunder |
|
Ställer in grindens rörelsesekvens när man trycker upprepade gånger på exempelvis en knapp på grindens fjärrkontroll eller skickar en signal via STEP-BY-STEP-ingången (även kallad P.P.eller stegvis manövrering). |
L1 – Öppna/Stopp/Stäng/Stopp L2 – Öppna/Stopp/Stäng/Öppna L3 — Kondominium L4 — Dödmansgrepp |
|
Ställer in grindens hastighet under normal drift (inte under start eller inbromsning). |
L1 – Mycket långsam (55 %) L2 – Långsam (70 %) L3 – Medelhög (85 %) L4 – Snabb (100 %) |
|
Ställer in när en signal ska skickas till utgången FLASH . |

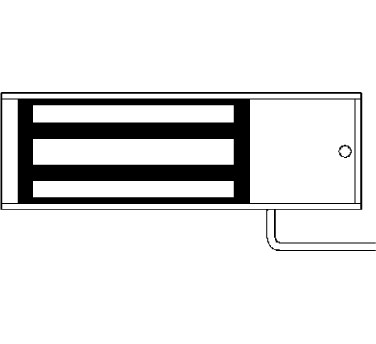

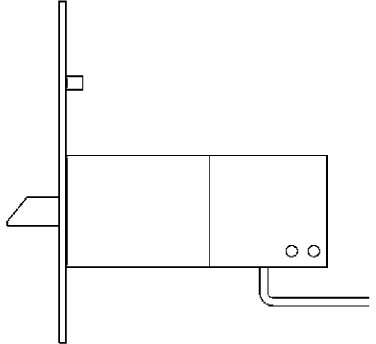

L1 – Grind öppen-indikator L2 – Varningsljus L3 – Elektromekaniskt lås L4 – Elektromagnetiskt lås |
Anslutning av ytterligare externa enheter till drivenheten
 |
Om du behöver ansluta ytterligare enheter till drivenheten som kräver extern strömförsörjning (t.ex. indikationsbelysning, nyckelbrytare, magnetkort osv.), anslut enheten enligt bilden. Den tillgängliga spänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA. |
Drivenhetens specialfunktioner
Grind som hålls öppen
Om kommandot till STEP-BY-STEP-ingången (även kallad P.P. eller stegvis manövrering) varar längre än 3 sekunder håller styrenheten grinden öppen så länge kommandot pågår. Funktionen är användbar i kombination med en timer.
Tvångsmanövrering
Om någon säkerhetsanordning slutar fungera, eller om till exempel en omöjlig att avlägsna hinder hamnar i strålen från fotocellerna och grinden av säkerhetsskäl inte vill röra sig, kan läget ”Dödmansgrepp” aktiveras, antingen permanent i Programmering på nivå II genom att ställa in L2 – Stegvis manövrering på värdet L4 – Dödmansgrepp, eller tillfälligt:
- Ge grinden ett kommando (med fjärrkontrollen, med nyckelbrytaren osv.)
- Om det uppstår ett problem rör sig grinden inte och varningsljuset kommer sannolikt att signalera ett fel.
- Ge därför ett nytt kommando inom 3 sekunder efter det föregående och håll det intryckt.
- Grinden rör sig så länge du håller kommandot intryckt och stannar när du släpper det.
Felsökning av drivenheten
Om något är oklart eller om du har andra problem kan du gärna kontakta vår tekniska support för NICE-drivenheter.
Beroende på problemets art
Under installationen (eller om drivenheten inte fungerar) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Grinden reagerar inte på fjärrkontrollens kommando och lysdioden på fjärrkontrollen tänds inte. |
Kontrollera att batterierna i fjärrkontrollen fungerar. Byt ut dem vid behov. Anvisningar finns i manualen för den aktuella fjärrkontrollen. |
|
Grinden reagerar inte på fjärrkontrollens kommando, men lysdioden på fjärrkontrollen tänds. |
Kontrollera att fjärrkontrollen har lagrats i minnet mottagaren fungerar, eller försök fjärrkontrollen att lagra den på nytt. |
|
Grinden rör sig inte och BlueBUS-lysdioden blinkar inte.
|
Kontrollera att drivenheten får 230 V ström. Om så är fallet, kontrollera båda säkringarna och byt vid behov ut dem mot nya med samma egenskaper. |
|
Grinden rör sig inte och varningsljuset blinkar inte. |
Kontrollera att drivenheten registrerar kommandot. När ett kommando skickas från fjärrkontrollen ska BlueBUS-lysdioden blinka snabbt två gånger. Om kommandot skickas från en annan enhet via STEP-BY-STEP-ingången (P.P.) ska motsvarande STEP-BY-STEP-lysdiod lysa. STEP-BY-STEP-lysdiod. |
|
Grinden rör sig inte och varningsljuset blinkar flera gånger. |
Räkna antalet blinkningar och se Diagnostik med hjälp av varningsljusets blinkningar. |
|
Grinden börjar röra sig, men stannar genast och börjar röra sig åt motsatt håll. |
Den programmerade motorkraften är troligen för låg för din grind. Kontrollera att inget hindrar grinden från att röra sig och öka vid behov drivenhetens kraft. |
|
Grinden startar, men varningsljuset fungerar inte. |
Kontrollera om det finns spänning vid utgången FLASH under grindens manöver (spänningsnivån spelar ingen roll, ca. 10–30 V DC). Om det finns spänning vid utgången ligger problemet troligen i varningsljuset (eller en annan enhet), försök byta ut det mot ett liknande och kontrollera om det fungerar. Om det inte finns någon spänning på utgången, FLASH-utgången kan vara överbelastad. Kontrollera om kablaget har kortslutits. |
Diagnostik med hjälp av blinkande varningsljus
Under grindens manöver varningsljuset blinkar regelbundet varje sekund. Om ett problem uppstår signalerar varningsljuset ett fel med två snabbare blinkserier efter varandra.
|
Blinkserie |
Fel |
Åtgärd |
|---|---|---|
|
1 blinkning 1 sekunds paus 1 blinkning |
BlueBUS-fel
|
Enheterna som är anslutna till BlueBUS-ingången svarar inte som de enheter som identifierades under enhetsidentifieringen. Utför identifieringsfasen igen. Om det inte hjälper, försök en gång till. Annars måste du genom uteslutningsmetoden hitta den felaktiga enheten och byta ut den (köpa en ny, reklamera den eller reparera den). |
|
2 blinkningar 1 sekunds paus 2 blinkningar |
Fotocellen aktiveras |
Fotocellerna aktiveras fotocellerna, vilket är normalt om deras ljusstråle bryts när grinden stängs. Om strålen inte har brutits kan fotocellerna vara smutsiga, bländade eller defekta. |
|
3 blinkningar 1 sekunds paus 3 blinkningar |
Motorstyrkans begränsare aktiveras
|
Under rörelsen grinden upptäcker ökad friktion – grinden kan vara feljusterad. Försök att flytta den för hand och justera den. Annars hjälper det vanligtvis att öka motorns kraft. |
|
4 blinkningar 1 sekunds paus 4 blinkningar |
STOP-ingången aktiveras
|
En signal skickades till STOP-ingången, så om aktiveringen inte var avsiktlig bör du kontrollera enheterna som är anslutna till den. |
|
5 blinkningar 1 sekunds paus 5 blinkningar |
Internt fel i styrenheten |
Vänta 30 sekunder och försök igen. Om felet kvarstår kan du försöka återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
6 blinkningar 1 sekunds paus 6 blinkningar |
Timgränsen för manövreringar har nåtts. |
Vänta några minuter tills cykelbegränsaren sjunker under gränsvärdet. |
|
7 blinkningar 1 sekunds paus 7 blinkningar |
Internt fel i elektronikkretsarna. |
Koppla bort hela drivsystemet i några sekunder och försök igen. Om felet kvarstår kan du försöka återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
Diagnostik med hjälp av blinkande lysdioder
På styrenheten SNA2 i NICE Spinbus SN6021 finns två uppsättningar lysdioder. Varje uppsättning visar genom blinkningar eller fast sken om styrenheten fungerar normalt eller signalerar ett fel, enligt följande tabeller.
Horisontella lysdioder: BLUEBUS, STOP, PP, OPEN
|
Indikering |
Status |
Åtgärd |
|---|---|---|
|
BlueBUS-lysdiod |
||
|
Lyser inte |
Fel
|
Kontrollera anslutningen till elnätet. Om den är korrekt ansluten kontrollerar du säkringarna F1 och F2 och byter vid behov ut dem mot nya med samma egenskaper. |
|
Lyser |
Allvarligt fel
|
Försök koppla bort styrenheten och vid behov alla ingångar. Om det inte hjälper, återställ styrenheten och om det fortfarande inte hjälper behöver styrenheten troligen bytas ut. |
|
Blinkar med en sekunds intervall |
Allt är i sin ordning |
Styrenheten fungerar normalt. |
|
2 snabba blinkningar |
Ingångarnas status har ändrats |
Normal funktion – statusen på en ingång har ändrats STEP-BY-STEP, STOP, har aktiverats fotocellerna, eller drivsystemet fick en signal från fjärrkontrollen. |
|
Blinkserier åtskilda av en sekunds paus |
Fler möjligheter |
Antalet blinkningar i en serie motsvarar feldiagnostiken med hjälp av varningsljuset. |
|
STOP-lysdiod (stopp) |
||
|
Lyser inte |
STOP-ingången har aktiverats |
Kontrollera enheterna som är anslutna till STOP-ingången. |
|
Lyser |
Allt är i sin ordning |
STOP-ingången är inte aktiv. |
|
STEP-BY-STEP-lysdiod (även betecknad P.P. eller stegvis manövrering) |
||
|
Lyser inte |
Allt är i sin ordning |
STEP-BY-STEP-ingången är inte aktiv. |
|
Lyser |
STEP-BY-STEP-ingången har aktiverats |
Normal drift för styrenheten, om den aktiva enheten är ansluten till STEP-BY-STEP-ingången. |
Vertikala LED-indikatorer L1–L4
|
Indikering |
Åtgärd |
|---|---|
|
LED 1 |
|
|
Lyser inte |
Vid normal drift indikerar detta att funktionen Automatisk stängning inte är aktiverad. |
|
Lyser |
Vid normal drift indikerar detta att funktionen Automatisk stängning är aktiverad. |
|
Blinkar |
|
|
LED 2 |
|
|
Lyser inte |
Vid normal drift indikerar detta att funktionen Stängning efter att fotocellerna aktiverats inte är aktiverad. |
|
Lyser |
Vid normal drift indikerar detta att funktionen Stängning efter att fotocellerna aktiverats är aktiverad. |
|
Blinkar |
|
|
LED 3 |
|
|
Lyser inte |
Vid normal drift indikerar detta att funktionen Motoreffekt inte är aktiverad. |
|
Lyser |
Vid normal drift indikerar detta att funktionen Motoreffekt är aktiverad. |
|
Blinkar |
|
|
LED 4 |
|
|
Lyser inte |
Vid normal drift indikerar detta att funktionen Viloläge inte är aktiverad. |
|
Lyser |
Vid normal drift indikerar detta att funktionen Viloläge är aktiverad. |
|
Blinkar |
|
Byta glödlampa på styrenheten NICE SNA2 till drivsystemet NICE Spinbus SN6021
Koppla bort drivsystemet från strömförsörjningen innan du byter lampan och följ sedan dessa steg:

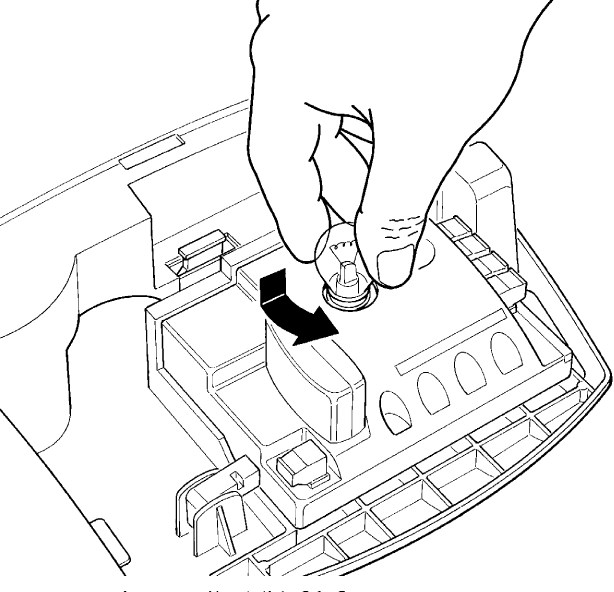

| 1. Tryck in det vita skyddet och vrid det | 2. Tryck in den gamla glödlampan en aning och vrid den lite. Sätt sedan i en ny 12V 21W-glödlampa med BA15-sockel. |
|---|---|
| |
 |
Återställa styrenheten

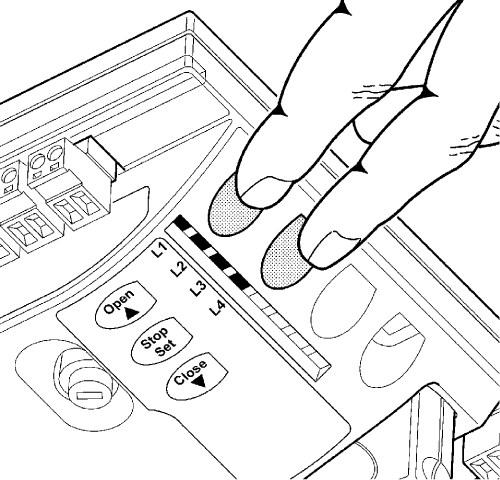

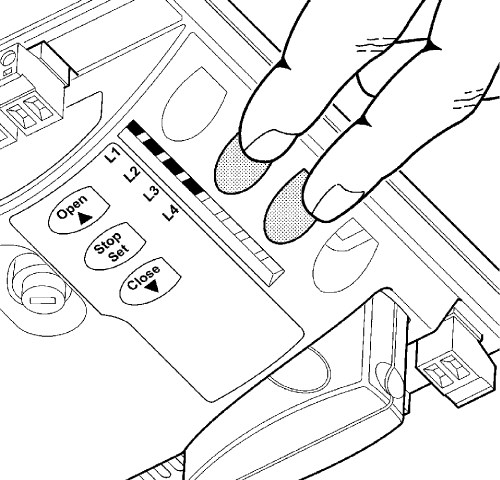

1. Tryck samtidigt på och håll in den första (Open) och den tredje (Close) knappen.
2. När alla LED-indikatorer tänds, släpp knapparna.
3. Vänta tills styrenheten har återställts.
Tekniska egenskaper hos styrenheten NICE SNA2 till drivsystemet NICE Spinbus SN6021
| Modell | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeskrivning | Styrenhet för växelmotor NICE Spinbus SN6021 för automatisk drift av garageportar i privat miljö. | ||||||||||
| Reservkraft | Saknas. | ||||||||||
| Belysning | Glödlampa 12V 21W, BA15-sockel | ||||||||||
| Utgång för signallampa |
Beroende på den programmerade utgången:
|
||||||||||
| BlueBUS-utgång | en utgång för 2 BlueBUS-enheter | ||||||||||
| STOP-ingång | för normalt öppna, normalt slutna och enheter med ett konstant motstånd på 8,2KΩ | ||||||||||
| STEP-BY-STEP-ingång (P.P., stegvis manövrering) | normalt öppen (slutning utlöser kommandot ”Stegvis manövrering") | ||||||||||
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI etc. | ||||||||||
| Antenningång | 52Ω för koaxialkabel RG-58 (eller liknande) | ||||||||||
| Programmeringsfunktioner | 4 funktioner för att slå på/av (Programmering av nivå I) 4 justerbara funktioner (Programmering av nivå II) |
||||||||||
| Självdiagnosfunktioner |
|
||||||||||
| Drifttemperatur | -20°C till +50°C | ||||||||||
| Användning i salta, sura och potentiellt explosiva miljöer | nej | ||||||||||
| Skyddsklass | IP00 |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
