Återställning av Nice-styrenheter


Innan du återställer kan du prova att:

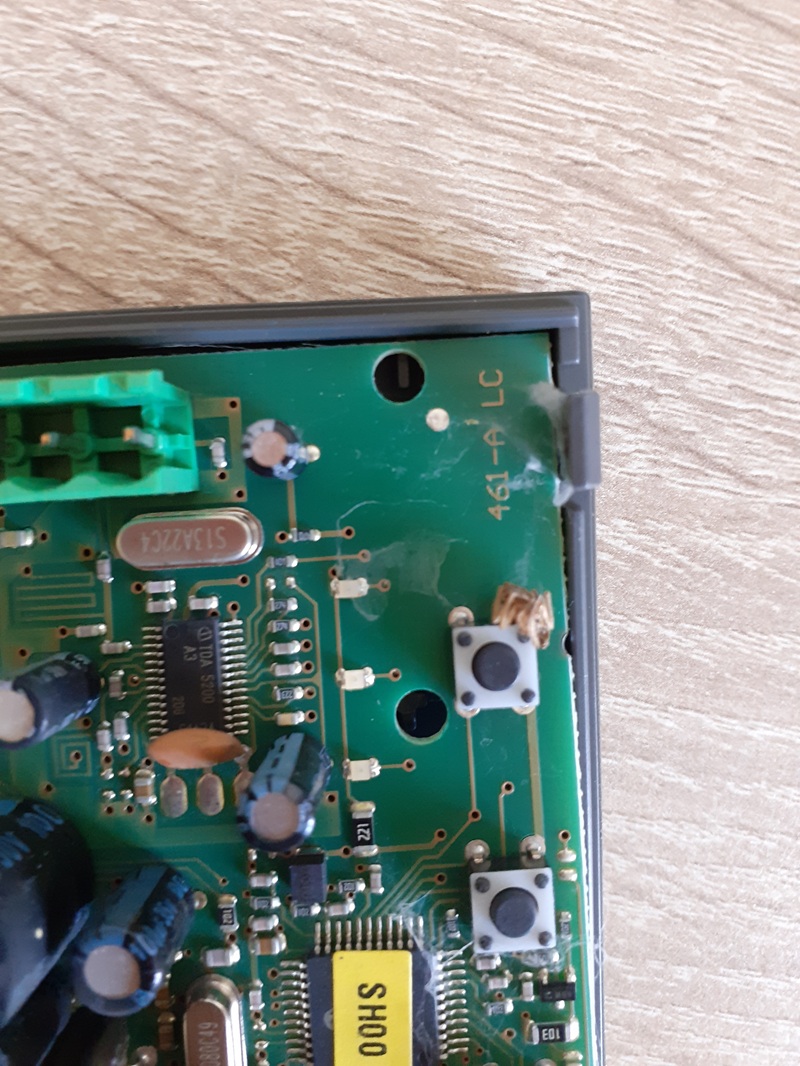

  • rengöra motorn, styrenheten och fotocellerna, även invändigt. Ofta är orsaken spindelväv, smuts på fotocellernas kåpor och liknande.
  • frikoppla grinden och kontrollera manuellt om det finns något mekaniskt hinder någonstans. Ett hinder kan även uppstå senare efter installationen, till exempel på grund av temperaturförändringar eller liknande.
  • Om du misstänker att fotocellerna är felaktiga kan du koppla bort dem och prova om motorn fungerar utan dem.


Återställning av styrenheten MCU1 och MCU4 (NICE Robus RBS 400/600/600HS-motor)

Obs! Den här proceduren raderar endast styrenhetens minne. Fjärrkontrollerna finns kvar i minnet.
Återställning:

  1. Tryck samtidigt på den första (Open) och den tredje (Close) knappen och håll dem intryckta
  2. Släpp knapparna när alla lysdioder tänds
  3. Vänta tills styrenheten har återställts

Identifiering av anslutna enheter till motorn

Efter varje anslutning, frånkoppling eller ändring av inkopplingen av extraenheter till BlueBUS-ingångarna och STOP måste en identifiering av extraenheter genomföras. Motorn talar själv om att den här åtgärden måste utföras genom att lysdioderna L1 och L2 blinkar.

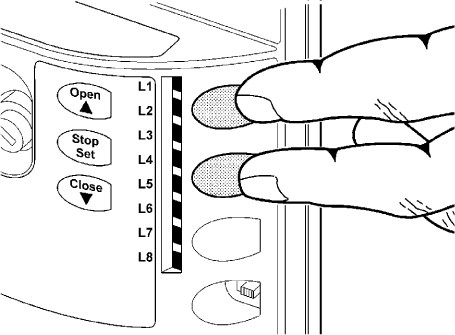

Identifiering av anslutna enheter till NICE Robus RBS400-, RBS600- och RBS600HS-motorn
  1. Tryck på knappen ”Open” och ”Stop/Set” och håll dem intryckta
  2. Släpp knapparna så snart L1 och L2, börjar blinka snabbt
  3. Vänta några sekunder tills styrenheten (MCU1 eller MCU4) har slutfört identifieringen av enheterna.
  4. Om allt har gått som det ska bör STOP-lysdioden lysa och L1 och L2 bör slockna. Det kan också hända att L3 och L4, börjar blinka om du ännu inte har genomfört steget för identifiering av grindbladets längd.

Identifiering av grindbladets längd

För att grinden ska fungera korrekt (särskilt beräkningen av start- och stoppsträckan samt partiell öppning) måste motorn själv fastställa grindbladets längd. Under den här åtgärden kör motorn grinden från det ena ändläget till det andra och fastställer grindens längd med hjälp av en brytare.

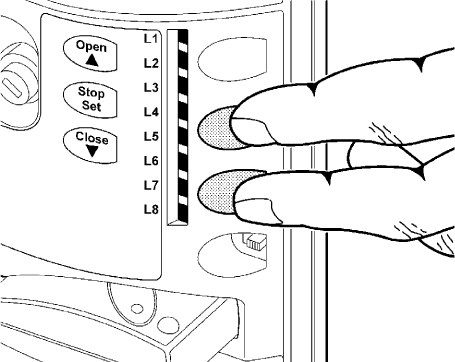

Identifiering av skjutgrindens bladlängd med NICE Robus RBS400-, RBS600- och RBS600HS-motorn
  1. Tryck på knapparna ”Close” och ”Stop/Set” och håll dem intryckta
  2. Släpp knapparna så snart rörelsen startar
  3. En öppningsrörelse bör starta. Om den inte gör det trycker du på knappen ”Stop/Set” och kontrollerar inställningen för grindens rörelseriktning (se Val av grindens rörelseriktning) och börjar om från punkt 1.
  4. Om grinden öppnas åt rätt håll väntar du tills motorn har slutfört öppningsrörelsen och därefter stängt grinden.

Programmering av motorn

Du hittar fullständiga instruktioner för programmering av motorn på Programmering av motor med styrenhet MCU1 eller MCU4.

Återställning av styrenheten RBA3 (NICE Robus 400/600/1000- och RUN1500-motor)

Obs! Den här proceduren raderar endast styrenhetens minne. Fjärrkontrollerna finns kvar i minnet.
Återställning:

  1. Tryck samtidigt på den första (Open) och den tredje (Close) knappen och håll dem intryckta
  2. Släpp knapparna när alla lysdioder tänds
  3. Vänta tills styrenheten har återställts

Identifiering av anslutna enheter till motorn

Efter varje anslutning, frånkoppling eller ändring av inkopplingen av extraenheter till BlueBUS-ingångarna och STOP måste en identifiering av extraenheter genomföras. Motorn talar själv om att den här åtgärden måste utföras genom att lysdioderna L1 och L2 blinkar.

Identifiering av anslutna enheter till NICE Robus RB600-motorn
  1. Tryck på knappen ”Open” och ”Stop/Set” och håll dem intryckta
  2. Släpp knapparna så snart L1 och L2, börjar blinka snabbt
  3. Vänta några sekunder tills styrenheten har slutfört identifieringen av enheterna.
  4. Om allt har gått som det ska bör STOP-lysdioden lysa och L1 och L2 bör slockna. Det kan också hända att L3 och L4, om du ännu inte har genomfört fasen för att fastställa grindbladets längd.

Fastställ grindbladets längd

För att grinden ska fungera korrekt (särskilt beräkningen av start- och stoppsträckan samt partiell öppning) måste drivningen själv fastställa grindbladets längd. Under den här processen kör drivningen grinden från det ena ändläget till det andra och fastställer grindens längd med hjälp av en brytare.

Fastställande av skjutgrindens bladlängd med NICE Robus RB600-drivning
  1. Tryck på knapparna ”Close” och ”Stop/Set” och håll dem intryckta
  2. Släpp knapparna så snart rörelsen börjar
  3. Öppningsmanövern bör starta. Om den inte gör det, tryck på knappen ”Stop/Set” och kontrollera grindens rörelseriktning (se Välja grindens rörelseriktning) och börja om från punkt 1.
  4. Om grinden i stället öppnas åt rätt håll väntar du tills drivningen har slutfört öppnings- och efterföljande stängningsmanöver.

Programmera drivningen

Fullständig information om programmering av drivningen finns på Programmera drivningen med styrenheten RBA3



Återställa styrenheten RBA4/A och RBA4 (NICE Road 200/400-drivning)

Obs! Den här proceduren raderar endast styrenhetens minne. Fjärrkontrollerna finns kvar i minnet.
Återställning:

  1. Håll den första knappen (Open eller Radio) och den tredje knappen (Close eller P.P.) intryckta samtidigt
  2. Släpp knapparna när alla lysdioder tänds
  3. Vänta tills styrenheten har återställts

Ställa in drivningen på nytt:
Mer detaljerad information finns även här: fortamigo.se/na-slidgrind/motor-for-skjutgrindar-upp-till-400-kg-nice-road-rd400

Fastställ grindbladets längd

För att grinden ska fungera korrekt (särskilt beräkningen av start- och stoppsträckan samt partiell öppning) måste drivningen själv fastställa grindbladets längd. Under den här processen kör drivningen grinden från det ena ändläget till det andra och fastställer grindens längd med hjälp av en brytare.

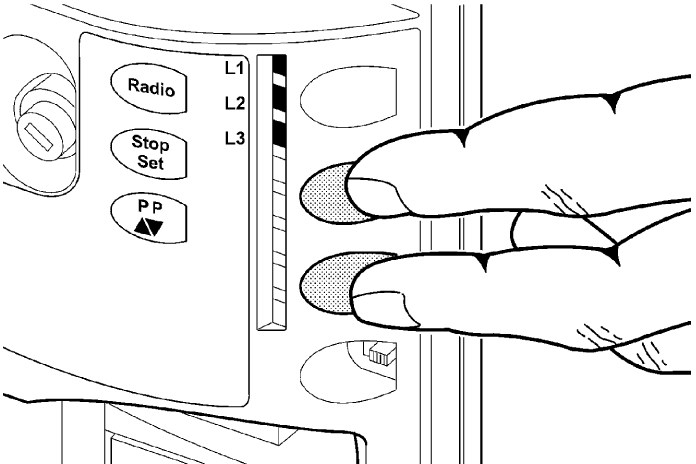

Fastställande av skjutgrindens bladlängd med NICE Road RD400-drivning
  1. Håll den andra knappen (Stop/Set) och den tredje knappen (Close eller P.P.) intryckta samtidigt
  2. Släpp knapparna så snart rörelsen börjar
  3. Öppningsmanövern bör starta. Om den inte gör det, tryck på den andra knappen (Stop/Set) och kontrollera grindens rörelseriktning (se Välja grindens rörelseriktning) och börja om från punkt 1.
  4. Om grinden i stället öppnas åt rätt håll väntar du tills drivningen har slutfört öppnings- och efterföljande stängningsmanöver.

Programmera drivningen

Fullständig information om programmering av drivningen finns på Programmera drivningen med styrenheten RBA4

Återställning utan fotoceller

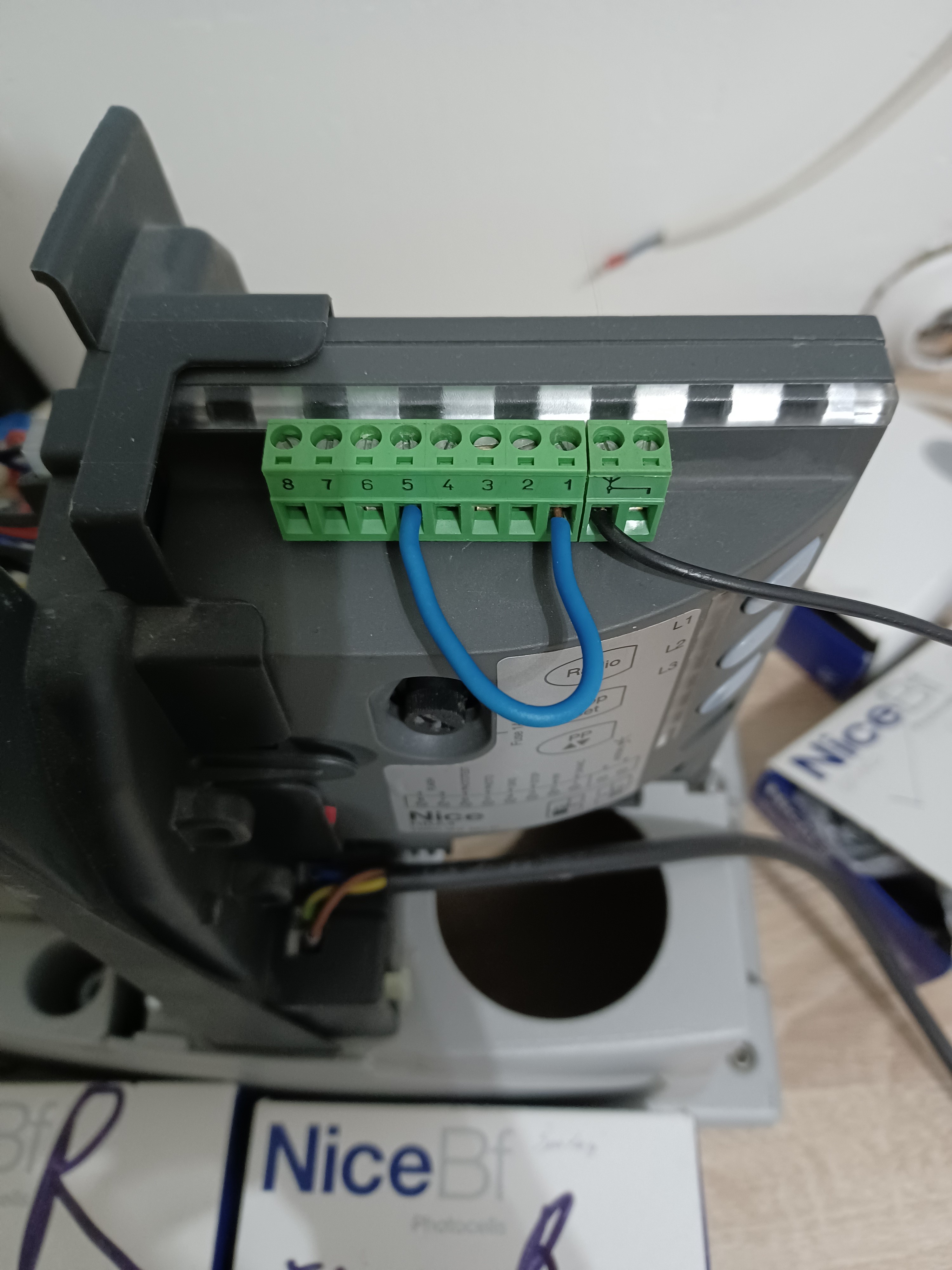

Om du misstänker att fotocellerna inte fungerar korrekt, koppla bort dem och anslut ingångarna 1 och 5 på styrenheten med en bygel (gäller endast Road-drivning med styrenhet RBA4). Då sluts fotocellernas krets och du kan testa att drivningen fungerar korrekt utan fotoceller.



Återställa styrenheten MC424L (NICE Wingo 2024/3524-drivning)

Obs! Den här proceduren raderar endast styrenhetens minne. Fjärrkontrollerna finns kvar i minnet.
Återställning:

  1. Koppla bort styrenheten från elnätet (eller ta ut matningssäkringen F1) och vänta tills alla lysdioder har slocknat.
  2. Tryck på knapparna P1 och P2 på styrenheten och håll dem intryckta (styrenheten ska fortfarande vara strömlös)
  3. Håll knapparna P1 och P2 intryckta medan du ansluter styrenheten till elnätet (eller sätter tillbaka matningssäkringen)
  4. Släpp knapparna exakt efter 3 sekunder (det vill säga under den tredje sekunden)
  5. Om raderingen har lyckats slocknar alla lysdioder i en sekund. Om detta inte sker och lysdioderna fortsätter att blinka måste raderingen göras om från början

För att kontrollera att minnet har raderats korrekt kopplar du bort styrenheten från elnätet (eller tar ut matningssäkringen F1) och väntar tills alla lysdioder har slocknat. När styrenheten ansluts till elnätet igen ska alla lysdioder blinka i cirka sex sekunder om minnet har raderats helt. Om lysdioderna bara blinkade i tre sekunder har raderingen troligen misslyckats och måste göras om.

Ställa in drivningen på nytt: Mer detaljerad information finns även här: fortamigo.se/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Fastställa grindbladens rörelse

För att grinden ska fungera korrekt (särskilt beräkningen av start- och stoppsträckan samt partiell öppning) måste styrenheten själv fastställa hur långt grindbladen rör sig när de öppnas. Under den här processen kör drivningarna grindarna från det ena ändläget till det andra och fastställer grindens öppningssträcka.

Obs! Om du redan har genomfört fasen för att fastställa grindbladens rörelse måste du, innan du gör om den, radera styrenhetens minne.

Kontrollera innan du fastställer grindbladens rörelse att enheterna som är anslutna till ingångarna STOP, FOTO och FOTO1 fungerar som de ska och är korrekt anslutna. Om någon av dem aktiveras under fastställandet måste processen göras om. Grindbladen bör helst stå ungefär halvöppna. Det gör du genom att frikoppla drivningarna, flytta bladen manuellt till halvöppet läge och sedan låsa drivningarna igen. Efter att du har låst motorn ska du alltid flytta bladet en liten bit för hand så att motorn kopplar in. I princip spelar det dock ingen roll i vilket läge grindbladen står före fastställandet.

Fastställandet av grindbladens rörelse sker automatiskt enligt följande:

  1. Tryck på knappen P2
  2. Båda bladen öppnas en liten bit
  3. Det sekundära (nedre) bladet stängs
  4. Det primära (övre) bladet stängs
  5. Det primära (övre) bladet öppnas
  6. När den programmerade fördröjningstiden för den sekundära motorn har löpt ut börjar det sekundära (nedre) bladet öppnas. Om fördröjningen inte passar trycker du på knappen P2 och ställer in en lämplig fördröjning
  7. Styrenheten fastställer hur långt grinden behöver röra sig för att öppnas helt (eller tills den når de mekaniska ändstoppen)
  8. Båda bladen stängs helt. Bladen börjar stängas vid olika tidpunkter så att de inte skaver mot varandra när de stängs
  9. Styrenheten sparar de uppmätta värdena och då är det KLART.

Alla ovanstående faser måste genomföras i tur och ordning utan att du ingriper. Om någon fas inte fungerar som den ska avbryter du den genom att trycka på knappen P1 och vid behov justerar inställningarna och upprepar processen.

Programmera drivningens styrenhet

Fullständig information om programmering av styrenheten finns på Programmera styrenheten MC424L



Återställa styrenheten MC424LR10 (NICE Wingo 2024/3524-drivning)

Obs! Den här proceduren raderar endast styrenhetens minne. Fjärrkontrollerna finns kvar i minnet.
Återställning:

  1. Håll den första knappen (OPEN) och den tredje knappen (CLOSE) intryckta samtidigt
  2. När alla lysdioder L1..L8 börjar blinka (efter cirka 3–4 sekunder) släpper du knapparna
  3. Vänta 5 sekunder. Därefter är styrenheten återställd till fabriksinställningarna.

Första start av styrenheten (eller fastställande efter återställning)

  1. Ställ in eller kontrollera brytarna för val av drivningsmodell enligt tabell 2.6 i styrenhetens manual
    Obs! Motor WG2024: 1 ned, 2 upp, 3 ned, 4 ned; WG3524: 1 upp, 2 upp, 3 ned, 4 ned; TOO3024: 1 ned, 2 upp, 3 upp, 4 ned; TOO4524: 1 upp, 2 upp, 3 upp, 4 ned; SFAB2024: 1 ned, 2 ned, 3 ned, 4 upp; ospecificerad modell: 1 upp, 2 ned, 3 ned, 4 ned
  2. Frikoppla grindbladen manuellt och ställ dem i mellanläge (öppna ca. 45°), lås drivmotorerna igen och dra lite i grindbladen så att motorerna kopplas in
  3. Tryck samtidigt på den andra knappen (STOP/SET) och den tredje knappen (CLOSE) på styrenheten och håll dem intryckta. Släpp knapparna när grindbladen börjar röra sig
  4. Grindbladen utför följande sekvens (rörelseinlärningen kan avbrytas när som helst genom att trycka på STOP-knappen)
    1. Båda grindbladen öppnas en bit
      Obs: Om de rör sig åt motsatt håll, dvs. stängs en bit, måste man avbryta manövern genom att trycka på STOP-knappen, koppla bort styrenheten från strömförsörjningen och byta polaritet på båda motorerna. Om det ena grindbladet börjar öppnas och det andra stängas måste polariteten endast bytas på motorn som började stängas. Med att byta polaritet avses att byta plats på kablarna mellan + (plus)- och - (minus)-klämmorna i den aktuella motorns trepoliga kopplingsplint.
    2. Det nedre grindbladet stängs helt
      Obs: Om fel grindblad börjar röra sig (dvs. det övre) måste man avbryta manövern genom att trycka på STOP-knappen, koppla bort styrenheten från strömförsörjningen och byta plats på hela motorernas trepoliga kopplingsplintar M1 och M2
    3. Det övre grindbladet stängs helt
    4. Det övre grindbladet börjar öppnas och strax därefter även det nedre
      Obs: Om fördröjningstiden inte räcker till kan den ändras i programmeringen, se kapitel 5.2.2, diod L6 ”Fördröjning av grindblad”
    5. Båda grindbladen öppnas helt
    6. Det nedre grindbladet börjar stängas och strax därefter även det övre
    7. Grindbladen stängs helt och styrenheten sparar deras ändlägen i minnet
    8. Klart

Programmering av drivenhetens styrenhet

Fullständig programmering av styrenheten finns på Programmering av styrenheten MC424LR10

Återställning av styrenheten ROA40R10 (drivenhet NICE Rox ROX600 och ROX1000)

Gå till Instruktioner för återställning av drivenheten NICE Rox.
