Produktbeskrivning NICE ROBUS RBS600 HS – snabb motor för skjutgrindar (A)
NICE Robus Hi-Speed RBS600 HS-drivsystemet är avsett för snabb öppning av skjutgrindar upp till 600 kg och en passagebredd på upp till 8 m. Det har en magnetisk stoppbrytare. Drivsystemet är irreversibelt. Programmering av drivsystemet. Installationsmanual.
Inbyggd styrenhet meden inbyggd radiosignalmottagare, och med en inbyggd Wi-Fi-mottagare för styrning via mobilapp.
Viktiga egenskaper:
- Snabb och energieffektiv drift – kraftfull motor med 90 % lägre energiförbrukning i standbyläge. Öppnar grinden med en passagebredd på 4 m på bara 10 s.
- Enkel installation och programmering – inbyggd radiomottagare, justerbar monteringsbas och smidig styrning via appen MyNice / MyNice Pro tack vare den inbyggda Wi-Fi-mottagaren.
- Smart och säker lösning – automatisk inlärning av driftstider, reglering av hastighet och kraft samt diagnostiksystemet Eye Check för övervakning av drivenhetens och tillbehörens status.
- Flexibel anslutning – BlueBUS-tekniken möjliggör enkel tvåtrådsanslutning av upp till 7 par säkerhets- och styrenheter. Kan byggas ut med ytterligare ingångar och utgångar med hjälp av tilläggsmoduler.
- Fjärrstyrning – inbyggd Wi-Fi-anslutning eller BIDI-ZWAVE-modul för integrering med smarta hem.
- Tillförlitlig och slitstark konstruktion – mekaniskt robust utförande, säker frikopplingsspak och induktiv ändlägesbrytare för kompakt montering med kortare kuggstång.
- Kompatibel med äldre modeller – enkelt byte av systemen Nice Rox, Road och Robus.
- Fotoceller kan integreras direkt under drivenhetens kåpa. För denna tillvalsfunktion behöver du köpa satsen RBSKITSAFE1, som inte ingår. Det finns även möjlighet till så kallad vit statuslampa, som säljs separat som ELMM.
Kompatibla fjärrkontroller:
Drivenheten har en inbyggd mottagare och är kompatibel med NICE-fjärrkontroller i serierna MYGO, ONE och INTI. Den interna mottagaren stöder inte kodningarna FloR eller Flo. På styrenheten finns det dock även en SM-kontakt för anslutning av en insticksmottagare, vilket kan vara användbart om du har ersatt din gamla drivenhet med en ny RBS och har äldre fjärrkontroller.
Information för ägare av äldre NICE FLOR-fjärrkontroller:
Om du redan har äldre NICE-fjärrkontroller av typen FLOR (modellerna FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), kan du fortsätta använda dem med den nya NICE-drivenheten RBS. Du behöver dock köpa till en insticks- OXIBD-mottagare eller någon av de externa mottagarna, till exempel NICE OX2.
Extra lång räckvidd för fjärrkontroller:
Drivenheten NICE RBS har en plats för en intern mottagare, vilket gör det möjligt att installera en mottagare NICE OXILR med LoRa-teknik. Det går även att ansluta en mottagare NICE OXIFM för utökade möjligheter.
Information för ägare av äldre NICE FLO- och NICE SMILO-fjärrkontroller:
Om du använder NICE-fjärrkontroller hemma med kodningen FLO eller SMILO, går det även att använda dessa med drivenheten NICE RBS. Du behöver dock köpa till en intern mottagare OXIBD, som stöder mottagning av signaler med fast kod (FLO, SMILO). I så fall accepterar mottagaren endast dessa äldre fjärrkontroller, och nya modeller kan inte parkopplas samtidigt.
Denna produkt – fristående drivenhet för skjutgrind NICE Robus Hi-Speed RBS600HS (vår artikelkod NICE-RBS600HS-A) innehåller:
- Elektromekanisk drivenhet NICE Robus Hi-Speed RBS600HS med en kapacitet på 600 kg och en maximal grindbladsbredd på 8 m, med inbyggd (men löstagbar) styrenhet MCU4, inbyggd Wi-Fi-mottagare, radiomottagare och en ”SM”-kontakt för insticksmottagare.
- 2 x frikopplingsnycklar för manuell manövrering av drivenheten (behövs vid strömavbrott).
- Monteringskomponenter för drivenheten: förankringsdetaljer, monteringsplatta och magnetiska stopp för den induktiva ändlägesbrytaren.
- Monteringsanvisning
Tillbehör som är kompatibla med drivenheten Nice Robus Hi-Speed RBS600HS
Vi rekommenderar att du köper till kompatibla tillbehör till drivenheten eller väljer något av de färdigmonterade förmånspaketen med drivenhet.
| Vad | Varför | Typ |
|---|---|---|
| Varningslampa | Blinkar när grinden rör sig – lämplig vid utfarter med dålig sikt. Har även en antenn som ger fjärrkontrollen längre räckvidd. | |
| Fotoceller | Detekterar hinder och stoppar rörelsen när grinden stängs – grinden kör inte på bilar eller personer. |
|
| Fjärrkontroll | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grindar. RBS-drivningen har en integrerad radiomottagare, men kan även anslutas till en extern mottagare – det gör det enkelt att byta från en äldre RB-drivning till en nyare RBS utan att parkoppla fjärrkontrollerna på nytt. |
|
| Programmeringsenheter |
|
|
| Antenn | För bättre räckvidd för fjärrkontrollen. |
|
| Kodlås | Om du glömmer fjärrkontrollen, eller har många fordon/personer och inte vill ge alla varsin fjärrkontroll. | |
| Nyckelbrytare | Styr grinden med en nyckel via en brytare som är kabelansluten till drivningen. | |
| Kortläsare | Styr drivningen genom att hålla ett kort eller en nyckelbricka mot läsaren. |
|
| Kuggstång | Nödvändig för själva automatiseringen – utan kuggstång kan drivningen inte förflytta grinden. | |
| Reservkraft | Håller grinden i drift vid strömavbrott. |
Manualer och dokument för nedladdning
Manual för Nice Robus Hi-Speed RBS600HS-drivning – PDF
Instruktioner för parkoppling av fjärrkontroller med Nice-drivningen – länk
NICE Robus Hi-Speed RBS600HS i korthet
NICE Robus RBS är en produktfamilj av irreversibla elektromekaniska växeldrivningar för skjutgrindar. Modellen med snabbdrivning Robus RBS Hi-speed levereras med en inbyggd (men löstagbar) NICE MCU4-styrenhet med inbyggd radiomottagare och SM-kontakt för radiomottagare för insticksmontage av typen OXI, till exempel NICE OXIBD. Den har en ON-OFF-funktion för att inaktivera den interna mottagaren (i programmering på nivå I). Den interna mottagaren stöder inte FloR- eller Flo-kodning.
Elanslutningarna för externa enheter ( fotoceller, varningslampa och liknande) har förenklats i NICE Robus RBS-produktfamiljen med BlueBUS, som gör det möjligt att ansluta flera enheter till en gemensam kontakt med en tvåledarkabel (utan krav på polaritet). Till styrenheten kan du även ansluta klassiska fotoceller med relä.
Den inbyggda Wi-Fi-mottagaren gör det möjligt att styra automatiseringen med mobilappen My Nice Pro. Tillsammans med programmeringsenheten Nice Proview gör det möjligt att fjärrstyra inställningar och programmering av drivningens funktioner, direkt från din smartphone. Appen finns för Android och iOS.
Jämfört med MCU1 är styrenheten MCU4 modernare och snabbare och erbjuder flera alternativ och tillbehör för automatisering. MCU4 har dessutom en OSE-ingång (Optoelektronisk säkerhetslist, max. 15 mA) och expansionskortet NICE MLAE22 för portstyrning. Kortet erbjuder ytterligare 2 utgångar (varav en på 230 V) och 2 ingångar för anslutning av tillbehör till styrenheten.
Den användarvänliga tekniken BlueBUS underlättar strömförsörjning och styrning av upp till 7 par fotoceller med en tvåledarkabel.
Fotocellerna kan integreras direkt under kåpan till drivenheten Robus RBS Hi-speed (RBS600HS), vilket ger ett estetiskt och stilrent utseende på grinden. Installationssatsen RBSKITSAFE1 ingår dock inte i grundpaketet utan måste köpas separat. Dessutom kan RBS600HS kompletteras med den så kallade vita statuslampan, som köps till som modulen ELMM.
Automatisk styrning av drivenheten är beroende av strömförsörjningen. Vid strömavbrott kan motorn låsas upp med hjälp av upplåsningsnyckeln. Det går att köpa till NICE reservbatteri PSS124, som gör att drivenheten kan användas även vid strömavbrott. Den äldre modellen av reservkraftsenheten NICE PS124 är endast kompatibel med adaptern CABLA11.
Funktionen ”Underordnad enhet” (master-slave-läge) möjliggör synkroniserad styrning av två motorer och kan därmed automatisera en tvåbladig skjutgrind med motgående blad. Den är även kompatibel med den äldre modellen Robus RB600, men endast från versionen med styrenheten RBA3R10. Den äldre RBA3/c är inte kompatibel med RBS.
Det integrerade ”Eye Check”-systemet ger visuell återkoppling med hjälp av en LED-lampa (röd/grön). Grönt ljus indikerar rörelse, medan rött ljus indikerar aktiva fotoceller, avvikande tillstånd och fel.
Den har ett kugghjul modul 4, kompatibelt med kuggstången i vårt sortiment. Gränslägesbrytaren är induktiv.
Den snabba drivenheten Nice Robus Hi-speed RBS600HS har hinderdetektering och en temperatursensor som anpassar drivenhetens dragkraft efter klimatförhållandena och skyddas av ett temperaturskydd.
Drivenhetens långa livslängd säkerställs av en högkvalitativ konstruktion med kapslingsklass IP44. Robus Hi-Speed RBS600HS är kompatibel med tillbehör från varumärket Nice.
Val av drivenhet – passar NICE Robus Hi-Speed RBS600HS till min grind?
Varje grind har en viss storlek (dvs. hävarm) och vikt (dvs. hävarmens tyngdkraft), och varje drivenhet har sina begränsningar. Drivenheten NICE Robus Hi-Speed RBS600HS kan användas för grindblad med följande längd och vikt:
|
Antal cykler per timme / antal cykler i följd |
Grindbladets vikt | ||
|---|---|---|---|
| upp till 400 kg | upp till 600 kg | ||
| Grindbladets längd | upp till 4 m | 35 | 40 |
| upp till 8 m | 20 | 20 | |
I princip avgör grindbladets längd det maximala antalet cykler per timme och även antalet cykler i följd, dvs. hur länge drivenheten kan vara i drift. En högre vikt minskar dessa antal procentuellt på grund av högre belastning och avgör även den högsta tillåtna hastigheten vid den aktuella belastningen. Drivenheten är utrustad med ett temperaturskydd som mäter motorns och omgivningens temperatur och minskar det möjliga antalet cykler i motsvarande grad.
De angivna värdena gäller under förutsättning att tillverkarens villkor följs (väderpåverkan, temperaturer, styvhet och lätt grindrörelse). I praktiken rekommenderar vi en total belastning på högst cirka 80 % av dessa värden.
Begränsningar för drivenheten NICE Robus Hi-Speed RBS600HS
Värdena rekommenderas av tillverkaren NICE. Av erfarenhet rekommenderar vi att lämna en marginal på cirka 80 % av de angivna värdena:
| Robus RBS400HS | Maximalt | Minimalt |
|---|---|---|
| Grindbladets längd | 8 m | 6 m |
| Grindbladets vikt | 600 kg | 480 kg |
Att använda drivenheten maximalt minskar dess livslängd – nedan hittar du en ungefärlig beräkning av livslängden utifrån belastningsfaktorer.
Livslängd för drivenheten NICE Robus Hi-Speed RBS600HS
Summera belastningsindexen för grindbladets vikt och längd i tabellen och lägg till index för övriga faktorer (om sådana förekommer). Läs sedan av drivenhetens livslängd i antal cykler i diagrammet.
Exempel: En grind med en passagebredd på 4,5 m och en vikt på upp till 200 kg: längdindex ~30 + viktindex 10 + index för lägre temperatur 10 ⇒ totalt 40. Diagrammet visar ~120 000 cykler, vilket vid 10 manövreringar per dag motsvarar ≈ 32 år.
| Hela automatiksystemets egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindbladets vikt |
Rekommenderat maximalt totalindex är upp till 75 % (≈ 40 000 cykler; vid 10 cykler/dag ≈ 10 år). |
|
| Upp till 200 kg | 20 | |
| 200–400 kg | 30 | |
| 400–500 kg | 40 | |
| 500–600 kg | 60 | |
| Grindbladets längd | ||
| Upp till 4 m | 15 | |
| 4–6 m | 25 | |
| 6–8 m | 40 | |
| Övriga faktorer (om sannolikheten för förekomst är > 10 %) | ||
| Temperatur > 40 °C, < 0 °C eller luftfuktighet > 80 % | 10 | |
| Dammig miljö | 15 | |
| Salt miljö | 20 | |
| Aktivering av fotoceller | 20 | |
| Aktivering av STOP-ingången | 30 | |
| Hastighet högre än ”L4 – Snabb” | 25 | |
| Toppfunktionen är aktiv | 25 | |
Montering av NICE Robus Hi-Speed RBS600HS-drevet
Monteringssättet för drevet skiljer sig åt för spårgående skjutgrindar och självbärande skjutgrindar olika. För en spårgående grind monteras drevet vanligtvis i marknivå, medan en självbärande grind kräver att drevet höjs (gängstänger Ø8, eget fäste, uppgjutning av betongfundament osv.). Det avgörande är kuggstångens höjdplacering, så att den passar perfekt med drevets kugghjul (se ”Kuggstång och ändstopp”).
Kabeldragning
En typisk (valfri) kopplingssituation för drevet med tillbehör ser ut så här:
Tillbehörslista
- A – Nice Robus Hi-Speed-drev
- B – Fotoceller
- C – Stolpar med fotoceller
- D – Nyckelbrytare
- E – Varningslampa med inbyggd antenn
- F – Kuggstång
- G – Statisk säkerhetskontakt 1
- H – Rörlig säkerhetskontakt 1
- I – Ändstopp vid öppning
- J – Statisk säkerhetskontakt 2
- K – Rörlig säkerhetskontakt 2
- L – Ändstopp vid stängning
- M – Fjärrkontroll
Kabellista
| Användning | Typ | Max. längd |
|---|---|---|
| Strömförsörjning | 3 × 1,5 mm² |
30 m Vid längre avstånd, använd 3 × 2,5 mm² + jordning. |
| Varningslampa med antenn |
2 × 0,5 mm² 1 × koaxialkabel RG58 |
20 m 10 m (rekommenderat < 5 m) |
| Fotoceller | 2 × 0,5 mm² |
30 m; över 30 m, använd 2 × 1 mm²
AOm BlueBUS-kabeln är längre än 30 m (max. 50 m), använd 2 × 1 mm². |
| Nyckelbrytare | 2 st. 2 × 0,5 mm² |
50 m
Kan ersättas med en kabel på 4 × 0,5 mm². |
| Säkerhetskontakter – statiska | 2 × 0,5 mm² |
30 m
Om flera statiska kontakter används, se manualen – ”Lägga till eller ta bort enheter / STOP-ingång”. |
| Säkerhetskontakter – rörliga | 2 × 0,5 mm² |
50 m
Om flera statiska kontakter används, se manualen – ”Lägga till eller ta bort enheter / STOP-ingång”. |
Montering
En av förutsättningarna för korrekt funktion är att drevet monteras på rätt höjd. Läs mer i artikeln ”På vilken höjd ska drevet monteras?”.
Kuggstång och ändstopp
Rörelseprincip: kugghjulets vridmoment överförs till en linjär rörelse via kuggväxeln på kuggstången. De vanligaste typerna:
 |
Kuggstång av nylon (eventuellt med stålförstärkning) – fästs med självgängande skruvar genom fästöglorna; passar bäst för lättare/kortare grindar och ger tystare gång (nylon mot stålhjul). |
 |
Kuggstång av stål – fästs genom att konsoler med gänga svetsas fast och sedan skruvas fast; passar längre/tyngre grindar och ger något högre ljudnivå (stål mot stål). |
Det avgörande är, att drevets kuggtandmodul är kompatibel med modulen hos kuggstången. Drevet NICE Robus Hi-Speed RBS600HS har modul 4 tänder.
Drevet känner av ändlägena vid öppning och stängning med hjälp av ändstopp som monteras på kuggstången.
Montering av ändstopp på kuggstången:
1. Justera drevet och grinden så att de är i våg. Grinden och drevet måste vara i våg.
2. Lämna ett spel på 1–2 mm mellan kuggstången och kugghjulet så att grindens vikt inte belastar motorn.
3. Dra åt drevets infästning så att det inte förskjuts när kugghjulet griper in.
4. Öppna grinden och justera ändstoppen så att de aktiverar brytaren i ändläget.
5. Stäng grinden och justera ändstoppen så att de aktiverar brytaren i ändläget.
Inkoppling av NICE Robus Hi-Speed RBS600HS-drevet
Innan du ansluter, kopplar bort eller ändrar inkopplingen av drevet (till elnätet eller tillbehör) kom ihåg att bryta strömförsörjningen – slå ifrån säkringarna, ta ur nätsäkringen eller koppla bort reservbatteriet.
INKOPPLING TILL ELNÄTET
 |
För grundläggande funktion måste en strömkabel dras fram till drevet . |
| Anslutningen är enkel: | |
| L – fas (brun) | |
| I – jord/PE (grön) | |
| N – nolla (blå) |
ANSLUTNING av extra enheter
NICE MCU4-styrenhet för NICE Robus Hi-Speed RBS600HS-drivenheten har följande ingångar och utgångar:
| Ingång/utgång | Beskrivning |
|---|---|
| FLASH (varningsljus) |
24 V-utgång för varningsljus, t.ex. Nice ELDC. |
| OGI (indikator) |
Utgång för indikator (24 V). Beteendet kan ställas in i programmering på nivå II, post L4 – Utgångsindikator. |
| FOTO (fotoceller) |
Ingång för fotoceller. |
| STEP-BY-STEP (SbS, P.P., stegvis manövrering) |
Ingång för enheter som styr grindens rörelse stegvis. NO-kontakter (normalt öppna) kan anslutas. |
| 24 V (+) | Strömförsörjning för externa enheter (t.ex. beröringsfri kortläsare), 24 V DC −30 % ÷ +50 %, max. ström 100 mA. |
| GND (jordning) |
Jordning för externa enheter som strömförsörjs från 24 V-plinten. |
| STOP (stopp) |
Ingång för enheter som stoppar grindens rörelse. Möjliga anslutningar:
|
| OSE (optisk säkerhetslist) |
Gränssnitt för OSE-sensor (Optical Safety Edge), 12 V. |
| BLUEBUS | Ingång för parallellanslutning av kompatibla enheter via tekniken BlueBUS (tvåledarkabeln strömförsörjer och kommunicerar). |
| AERIAL (antenn) |
Ingång för radiomottagarens antenn. Antennen sitter vanligtvis i varningsljuset, t.ex. Nice ELDC, eller en extern NICE Aerial ABF. |
Drivningens säkringar
Det finns två säkringar i drivenheten:
| Beteckning | Skyddar | Typ |
|---|---|---|
| F1 | styrenheten | T 2A 250 V |
| F2 | strömförsörjningen | T 1,6A 250 V |
 |
||
Standardschema för anslutning
Drivenhetens fotoceller
Den användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
Anslutning av flera par NICE EPMB-fotoceller till NICE BlueBUS-datanätverket
Placera fotocellerna runt grinden enligt exempelsituationerna för fullständig anslutning och ställ in byglingarna enligt tabellen över byglingar för NICE EPMB-fotocellerna. För att undvika störningar mellan närliggande par ska sändarnas riktning följas TX och mottagarnas RX enligt exempelsituationerna. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte följas):
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), det vill säga att en bil som kör in mellan deras optiska axlar utlöser öppning, bryt förbindelsen A på sändaren TX och mottagaren RX – se bilden:
Exempelsituation för anslutning av fotoceller
Tabell över byglingar för NICE EPMB-fotoceller
 |
Anslutning av flera par fotoceller till systemet BlueBUS görs genom att ställa in olika bygelkombinationer. Varje anslutet par måste ha en unik kombination; i ett BlueBUS-datanät får inga två par ha samma inställning. Ställ in byglingen likadant på sändaren TX och mottagaren RX inom varje par. Spara oanvända byglar för framtida bruk. |
| Fotocellsparets beteckning | Bygel – kombination av byglar |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Bryt förbindelsen A på både TX och RX) |
 |
| FA2 (Bryt förbindelsen A på både TX och RX) |
 |
Om en fotocell måste bytas ut, ställ in samma bygel på den som på den ursprungliga – det är inte nödvändigt att upprepa fasen för identifiering av enheter.
Installation av fotoceller i drivenheten
Hi-Speed-drivenhet Nice Robus RBS600HS erbjuder möjlighet att integrera fotoceller under drivenhetens kåpa. För att montera fotocellen inuti drivenheten behöver du köpa till satsen RBSKITSAFE1 som används för montering av reflektorfotoceller EPMOR eller EPMOB.
Nice Robus RBS600HS kan även utrustas med den så kallade under drivenhetens kåpa white status light, som köps separat som ELMM.
Monteringsanvisning för fotoceller under kåpan
1. Öppna låshaken (A) med den medföljande nyckeln.
2. Lossa skruvarna.
3. Ta bort kåpan.
4. För in hållaren (D) i tapparna (E).
Installation av fotocellen EPMOR visas nedan. Den beskrivna proceduren gäller även vid installation av fotocellen EPMOB.
5. Ta bort kåporna (F) genom att lossa skruvarna (G).
6. Ta bort fotocellen (H) genom att lossa skruven (I) och ta bort muttern (L).
7. Fäst fotocellen vid konsolen (M) med samma skruv och mutter
som du tog bort tidigare.
OBS! Var uppmärksam på fotocellens monteringsriktning.
8. Anslut enheten.
OBS! Innan du fortsätter med den slutliga fastsättningen,
kontrollera att fotocellen är inriktad mot reflektorenheten
(EPMOB eller EPMOR).
9. Fäst fotocellen permanent på monteringskonsolen.
Var försiktig och tryck inte för hårt på hållaren.
10. Anslut LED-lampan ELMM (N).
Denna LED-lampa används för att belysa passagen och möjliggör även diagnostik via signalering.
11. Fäst LED-lampan med klämman (O).
12. Anslut kablarna enligt märkningen.
13. Sätt tillbaka drivenhetens kåpa, dra åt skruvarna, stäng drivenhetens låshake och ta ut den medföljande nyckeln
Belysning av grinden med white status light (statuslampa)
White status light för drivenheten Nice Robus RBS Hi-speed (modul ELMM) fungerar som integrerad vit LED-belysning direkt i drivenhetens hölje. Den belyser grinden och visar samtidigt enhetens status med hjälp av signalfunktioner. Möjliggör enklare visuell diagnostik.
| Statuslampa / White status light | |
|---|---|
| Lyser | Automatiken är i rörelse eller har just stannat – släcks automatiskt efter den programmerade tiden. |
| Lyser i 3 sekunder | Kommandot ”blockera automatiken” utförs. |
| Släckt | Normal drift / grinden står stilla och väntar på kommandon. |
Radiomottagare för drivenheter
NICE Robus Hi-Speed RBS600HS har en inbyggd radiomottagare i styrenheten NICE MCU4. MCU4 har även en SM-kontakt (under plastkåpan) för anslutning av en extern radiomottagare NICE OXIBD (eller en äldre NICE OXI). SM-kontakten underlättar övergången från en äldre Robus RB-drivenhet till en Robus RBS med redan parkopplade fjärrkontroller.
Val av grindens rörelseriktning
Riktningen måste stämma med drivenhetens placering i förhållande till grindbladet. Titta på grinden från den sida där drivenheten sitter.
| Om grinden öppnas åt vänster, ställ omkopplaren åt vänster. | Om grinden öppnas åt höger, ställ omkopplaren åt höger. |
| Omkopplaren sitter till höger på styrenhetens MCU4 bakre sida. |
|
Identifiering av anslutna drivenhetsenheter
Efter varje anslutning, frånkoppling eller ändring av enheternas anslutning till ingångarna BlueBUS och STOP ska du utföra identifieringsfasen för tillbehören. Drivenheten signalerar detta genom att lysdioderna L1 och L2 blinkar.
 |
|
Identifiering av grindbladets längd
För att beräkna accelerations-/retardationssträckan och partiell öppning korrekt måste drivningen ta reda på grindbladets längd. Under manövern för drivningen grinden från ändläge till ändläge och mäter längden med hjälp av en brytare.
 |
|
Programmering av drivningen
Drivningen Robus Hi-Speed RBS600HS har flera programmerbara funktioner. Du kan antingen aktivera/inaktivera en funktion genom programmering på nivå I eller ställa in ett förvalt värde genom programmering på nivå II.
Styrenheten MCU4 har tre knappar för att styra och programmera drivningen:
 |
Open |
Med knappen kan du ge drivningen ett kommando om att öppna grinden. Vid programmering används den också för att höja det programmerade parametervärdet. |
|
Stop/Set |
Med knappen kan du ge drivningen ett kommando om att stoppa grinden. Håll knappen intryckt i 5 sekunder för att öppna programmeringen på nivå I. Håll den intryckt en gång till för att öppna programmeringen på nivå II för den aktuella lysdioden. |
|
|
Close |
Med knappen kan du ge drivningen ett kommando om att stänga grinden. Vid programmering används den också för att sänka det programmerade parametervärdet. |
Programmering – nivå I
På nivå I kan du programmera att aktivera/inaktivera den aktuella funktionen. När funktionen är aktiverad lyser motsvarande lysdiod på styrenheten. Alla funktioner är inaktiverade från fabrik.
Öppna programmeringen på nivå I. Håll knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills lysdioden L1. Använd knapparna ”Open” och ”Close” för att flytta den aktiva lysdioden uppåt/nedåt. Du har 10 sekunder på dig för varje åtgärd, annars avslutar drivningen läget. När den blinkande lysdioden står vid funktionen du vill ändra trycker du på ”Stop/Set” för att få den att blinka snabbare (funktionen aktiveras) eller långsammare (funktionen inaktiveras). Låt sedan drivningen avsluta läget inom 20 sekunder. Om allt gick som det skulle fortsätter motsvarande lysdiod att lysa.
Lista över funktioner som kan aktiveras:
| Lysdiod | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning | Efter den inställda tiden (”Programmering på nivå II – Pausens längd”) stängs grinden automatiskt när den har öppnats. Om funktionen är inaktiverad reagerar grinden endast på ett kommando (t.ex. från en fjärrkontroll eller liknande). |
| L2 | Stängning efter att fotocellerna har aktiverats | När fotocellerna frigörs (fordonet har passerat) startar stängningen efter 5 sekunder. Funktionen beror på L1:
|
| L3 | Stäng alltid | Efter ett strömavbrott står grinden kvar i sitt ursprungliga läge (inaktiverad) eller stängs automatiskt (aktiverad). |
| L4 | Viloläge | Minskar strömförbrukningen till ett minimum (användbart med PSS124). En minut efter den senaste rörelsen stängs BlueBUS (och anslutna enheter) samt alla lysdioder utom BlueBUS-lysdioden av (den blinkar långsamt). När ett kommando ges väcks/starter styrenheten först om innan den utför kommandot. |
| L5 | Mjukstart | Inaktiverar mjukstarten – motorn går direkt med full effekt (användbart vid hög friktion, snö/is). Förkortar drivningens livslängd. |
| L6 | Förvarning med blinkljus | Innan grinden börjar röra sig blinkar signallampan i 3 sekunder, och därefter startar manövern. |
| L7 | Inaktivera den interna radiostyrningen | Stänger av den inbyggda radiomottagaren i styrenheten. Aktivera funktionen om du använder en extern insticksbar mottagare av typen OXI. Om funktionen är inaktiverad är den interna mottagaren aktiv. |
| L8 | ”Slave”-läge – underordnad enhet | När funktionen aktiveras blir drivningen en ”Slave”. Gör det möjligt att synkronisera två motorer på motstående grindblad (Master/Slave). Mer information finns i handboken för Robus RBS, avsnittet ”Slave-läge”. |
Programmering – nivå II
På nivå II ställs funktionsvärden in (till skillnad från nivå I).
Öppna programmeringen på nivå II. Håll knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills lysdioden L1 börjar blinka. Använd knapparna ”Open” och ”Close” för att flytta den aktiva lysdioden uppåt/nedåt. Du har 10 sekunder på dig för varje åtgärd, annars avslutar drivningen läget. När lysdioden står vid funktionen vars parameter du vill ändra håller du ”Stop/Set” intryckt för att öppna inställningen. Den lysdiod som lyser (håll fortfarande ”Stop/Set” intryckt) visar det aktuella värdet. Ändra värdet med ”Open” (uppåt) eller ”Close” (nedåt). Släpp sedan ”Stop/Set” och vänta tills drivningen avslutar läget, vilket sker inom 20 sekunder. Kontrollera inställningen genom att upprepa förfarandet utan att ändra värdet.
Lista över funktioner som kan ställas in:
| LED-ingång — Namn och beskrivning | LED-inställningar — Värde |
|---|---|
| L1 — Pausens längd Om ”Automatisk stängning” är aktiverad på nivå I ställer detta in intervallet mellan öppning och automatisk stängning. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Stegsekvens Ställer in rörelsesekvensen vid upprepade kommandon (fjärrkontrollens knapp eller ingången STEP-BY-STEP/P.P./Stegvis). Obs! Vid L4, L5, L7 och L8 ändras funktionen för kommandona ”Öppna” och ”Stäng”. |
L1 — Öppna/Stopp/Stäng/Stopp L2 — Öppna/Stopp/Stäng/Öppna L3 — Öppna/Stäng/Öppna/Stäng L4 — Flerbostadshus L5 — Flerbostadshus efter två ”Stopp” L6 — Stegvis efter två ”delöppning” L7 — Person närvarande L8 — ”Halvautomatisk” öppning; stängning vid ”person närvarande” |
| L3 — Motorhastighet Hastighet vid normal drift (inte start eller inbromsning). „L6 – Extremt snabb” = 100 % av 0,34 m/s osv. |
L1 — Mycket långsam (30 %) L2 — Långsam (44 %) L3 — Medelhastighet (58 %) L4 — Snabb (72 %) L5 — Mycket snabb (86 %) L6 — Extremt snabb (100 %) L7 — Öppnar ”Snabbt”, stänger ”Långsamt” L8 — Öppnar ”Extremt snabbt”, stänger ”Snabbt” |
| L4 — OGI-utgångsindikator Inställning av OGI-utgångens funktion (ger 24 V vid aktivering, −30 %/+50 %, max. 10 W). |
L1 — Porten öppnas L2 — Porten stängd L3 — Porten öppen L4 — Andra radio-utgången L5 — Tredje radio-utgången L6 — Fjärde radio-utgången L7 — Underhåll L8 — Elektriskt lås |
| L5 — Motorkraft Anpassar kraftinställningen efter automatikens vikt. Systemet tar även hänsyn till omgivningstemperaturen och ökar kraften vid kyla. |
L1 — Extremt lätt port L2 — Mycket lätt port L3 — Lätt port L4 — Medeltung port L5 — Ganska tung port L6 — Tung port L7 — Mycket tung port L8 — Extremt tung port |
| L6 — Delöppning Passagens längd vid delöppning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Underhållsvarning Antal manövrer efter vilket drivenheten indikerar att underhåll behövs. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Fellista Kontroll av feltypen från de senaste 8 manövrerna (se ”Felhistorik” i manualen). |
L1 — Resultat av manöver 1 L2 — Resultat av manöver 2 L3 — Resultat av manöver 3 L4 — Resultat av manöver 4 L5 — Resultat av manöver 5 L6 — Resultat av manöver 6 L7 — Resultat av manöver 7 L8 — Resultat av manöver 8 |
Procedur efter återställning av drivenheten NICE ROBUS RBS600HS med inbyggt Wi-Fi
| Viktig ordningsföljd för inställning efter återställning |
|---|
| 1. Anslutning till MyNice Pro och uppdatering av fast programvara Med strömmen frånkopplad ansluter du programmeraren BiDi-WiFi till BUS T4-kontakten och slår på strömmen. Lägg först till och parkoppla BiDi-WiFi som programmeringsgränssnitt i programmeringsappen MyNice Pro. Om den redan är sparad i appen ansluter du till den. När anslutningen har bekräftats söker du efter styrenheten. Kontrollera om en uppdatering av den fasta programvaran finns tillgänglig, hämta den senaste kompatibla versionen och installera den. Stäng inte av strömmen och koppla inte bort programmeraren under uppdateringen. Vänta tills uppdateringen är bekräftad som slutförd. Detta steg utförs av en installatör med ett Company-konto. Ett gästkonto stöder inte uppdatering av styrenhetens fasta programvara. |
| 2. Förbered porten Se till att portens rörelsebana är fri. Frigör drivenheten med nyckeln, skjut porten ungefär halvvägs och lås drivenheten igen. |
| 3. Inläsning av tillbehör Tryck samtidigt på OPEN ▲ och STOP/SET i cirka 3 sekunder. Släpp knapparna när indikatorerna L1 och L2 börjar blinka snabbt. Vänta tills inläsningen är klar: L1 och L2 slocknar och STOP-indikatorn lyser. |
| 4. Inlärning av portens rörelsebana Tryck samtidigt på STOP/SET och CLOSE ▼ i cirka 3 sekunder. Släpp knapparna när porten börjar röra sig. Porten stängs först, öppnas sedan helt och stängs igen. Vänta tills proceduren är klar; indikatorerna L3 och L4 slocknar. Om porten börjar öppnas först trycker du omedelbart på STOP/SET och låter någon kontrollera riktningsinställningen. |
| 5. Stäng av Standby-läget Ställ in Standby-viloläget på OFF – avstängt – i enhetens inställningar via MyNice Pro. När porten står stilla och programmering inte pågår ska motsvarande indikator L4 på enheten vara släckt. Om Standby-läget stängs av ökar drivenhetens energiförbrukning i viloläge. |
| 6. Kontrollera och parkoppla vid behov det inbyggda Wi-Fi-nätverket via MyNice När inställningarna är klara stänger du av strömmen, kopplar bort den externa programmeraren BiDi-WiFi och slår sedan på strömmen igen. Kontrollera i kundappen MyNice att drivenheten fortfarande är tillgänglig. Om enheten ännu inte har lagts till i appen, eller om dess inbyggda Wi-Fi har återställts separat, startar du enhetsregistreringen och parkopplar drivenhetens inbyggda Wi-Fi enligt guiden. Ha namnet på och lösenordet till ditt 2,4 GHz Wi-Fi-hemnätverk till hands. Vid den första parkopplingen: anslut telefonen till det 2,4 GHz Wi-Fi-hemnätverk som drivenheten ska anslutas till. Låt den inte vara ansluten enbart via mobildata 5G. Drivsystemet stöder inte Wi-Fi 5 GHz. Mobilnätet 5G och Wi-Fi 5 GHz är två olika saker. När parkopplingen är klar kan du även använda MyNice på distans via mobildata. |
| 7. Slutkontroll Testa styrningen både via MyNice och med fjärrkontrollen. Installatören måste kontrollera ändlägena, fotocellerna och att drivsystemet är säkert inställt, eftersom återställningen raderade de ursprungliga individuella inställningarna. |
Automatisering av två motgående skjutgrindar med två NICE Robus Hi-Speed RBS600HS-drivsystem (Master-Slave-läge)
Om du behöver automatisera två skjutgrindar som rör sig mot varandra, stöder Robus-drivsystemen stödjer drift som underordnad enhet (”Master-Slave”). Ett drivsystem är överordnat (Master) och skickar kommandon till det andra, underordnade (Slave). Alla Robus-drivsystem är överordnade från fabrik, så aktivera funktionen på nivå I för den underordnade enheten L8 (Underordnad enhet). Anslutningen Master ↔ Slave görs via BlueBUS.
Begränsningar för anslutning av överordnad och underordnad enhet
- Grinden kan inte öppnas med den underordnade enheten.
- Alla enheter (t.ex. fotoceller, extern mottagare osv.) måste anslutas till den överordnade enheten. Till den underordnade enheten får endast en signallampa, enheter till ingångarna STOP, SBS (STEP-BY-STEP/Stegvis) och utgångsindikatorn OGI; ingångarna OPEN/CLOSE ignoreras.
- Om du använder ett reservbatteri (NICE PSS124) måste varje drivsystem ha ett eget.
- På den underordnade enheten ignoreras alla programmerade funktioner utom de som anges nedan.
| Programmering på nivå I. | Programmering på nivå II. |
|---|---|
| L4 — Viloläge | L3 — Motorhastighet |
| L5 — Mjukstart | L4 — Utgångsindikator |
| L8 — Underordnad enhet | L5 — Motorkraft |
| L8 — Felhistorik |
Installationsförfarande för två Robus-drivsystem i läget för underordnad enhet
- Montera båda grindbladen och båda motorerna. Bestäm vilket som ska vara Master (N) och vilket som ska vara Slave (P). I Master-Slave-läge kan endast det underordnade grindbladet öppnas helt.
- (P) Välj öppningsriktning (riktningsväljaren på styrenheten).
- (P) På Slave läs in enheterna och grindbladets längd (”Inläsning av enheter”, ”Inläsning av grindbladets längd”). Om riktningen är fel, upprepa steg 1.
- (P) På Slave aktivera funktionen ”Master-Slave-läge” (nivå I, L8).
- (P+N) Anslut de två automationssystemen enligt kopplingsschemat.
- (N) Välj öppningsriktning på Master.
- (N) På Master läs in enheterna och grindbladets längd. Även Slave rör sig medan grindbladets längd läses in. Om riktningen är fel, upprepa steg 6.
Ansluta ytterligare externa enheter
Till styrenheten
På styrenheten MCU4 finns det 24 V DC (+) och GND (−) för strömförsörjning av externa enheter samt anslutningsplintarna OGI, BlueBUS och Flash. I Master-Slave-läge anslut enheter till det överordnade drivsystemet (undantag för "Slave" se manualen – "Master-Slave-läge").
Utöka styrenheten med fler ingångar/utgångar
Utöver de tillgängliga anslutningsplintarna har styrenheten även ett inbyggt utökningskort MLAE22, som gör det möjligt att ansluta flera enheter.

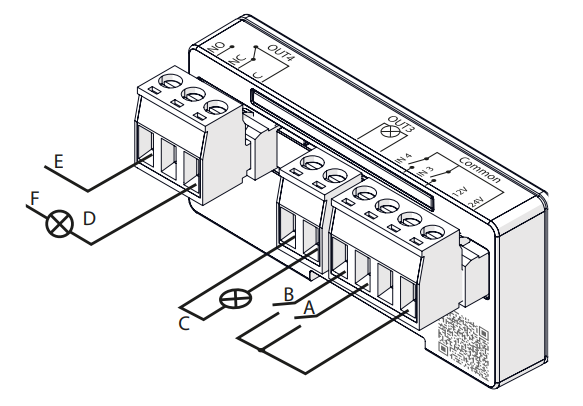

MLAE22-kortet har 2 utgångar (varav en på 230 V) och 2 ingångar för anslutning av tillbehör till styrenheten.
Förinställda värden (kan ändras i styrenhetens inställningar):
| Kontakt | Grind | Dörr |
|---|---|---|
| A | OPEN | OPEN |
| B | CLOSE | CLOSE |
| C | Indikator för grindens status |
Enkelriktat trafikljus
|
| D | Hjälpljus | Hjälpljus |
| E | 230V | 230V |
| F | Neutral | Neutral |
Byte av expansionskort
Expansionskortet MLAE22 kan dock tas bort och, enligt önskemål, ersättas med ett annat.
Antalet och typen av ingångar och utgångar på expansionskorten beror på korttypen. För MCU4 finns än så länge 3 typer att välja mellan expansionskort:
MLAE21 - 2x 24V-ingång (från fabrik Öppna, Stäng), 1x 24V-utgång (från fabrik OGI)
MLAE22 - 2x 24V-ingång (från fabrik Öppna, Stäng), 1x 24V-utgång (från fabrik OGI), 1x 230V-utgång (från fabrik Belysning) - inbyggd
MLAE44 - 4x 24V-ingång (från fabrik Öppna, Stäng, Delöppning, Foto), 4x 24V-utgång (från fabrik OGI, Grind stängd, Radio utgång 4, Fototest)
Anvisningar för anslutning av expansionskortet:
Att lägga till eller ta bort expansionskort måste alltid göras när strömförsörjningen är frånkopplad (genom att ta bort säkring F2 och vid behov även reservbatteriet, om det är anslutet).
 |
|
Anvisningar för inlärning av ytterligare enheter.
 |
|
När enheter har lagts till eller tagits bort måste automatiksystemet testas på nytt enligt avsnittet ”Testning” (se drivningens manual).
Drivningens specialfunktioner
Grinden hålls öppen
Om en styrsignal till ingången STEP-BY-STEP (P.P., SbS, stegvis manövrering) varar längre än 2 sekunder håller styrenheten grinden öppen så länge signalen varar. Lämpligt att använda med en timer.
Forcerad manövrering
Om en säkerhetsanordning slutar fungera eller om ett hinder blockerar till exempel fotocellerna och grinden av säkerhetsskäl inte rör sig, aktivera läget ”Dödmansgrepp” – permanent (nivå II, L2 = L7) eller tillfälligt:
- Ge en styrsignal (t.ex. fjärrkontroll eller nyckelbrytare).
- Om det finns ett problem rör sig grinden inte och signallampan indikerar sannolikt ett fel.
- Ge samma styrsignal igen inom 3 sekunder och håll den aktiverad.
- Grinden rör sig så länge styrsignalen hålls aktiverad; när den släpps stannar grinden.
Underhållsmeddelande
I programmering på nivå II, under punkten L7 – Underhållsvarning ställs antalet cykler in. När det antalet har uppnåtts ska drivningen signalera att underhåll (service) behövs. Drivningen signalerar detta med signallampan (eller eventuellt via OGI-utgången, om nivån i programmering på nivå II, under punkten L4 – Utgångsindikator är inställd på nivån L7 – Underhåll) enligt följande:
| Antal cykler | Signalering via signallampan | Signalering via OGI-utgångsindikatorn |
|---|---|---|
| mindre än 80 % av gränsvärdet | Normal drift, blinkar med intervall på en halv sekund. | ”Lyser” i 2 sekunder efter att öppningen har påbörjats. |
| 80–100 % av gränsvärdet | Lyser i 2 s efter att manövern har startat och fortsätter sedan som vanligt. | Blinkar under manövern. |
| över 100 % av gränsvärdet | Lyser i 2 s efter att manövern har startat och fortsätter sedan normalt; när manövern är klar lyser den åter i 2 s. | Blinkar hela tiden. |
Dessa inställningar kan även göras med mobilappen My Nice Pro.
Felsökning av drivningen
Om något är oklart eller om du har något annat problem är du välkommen att kontakta vår tekniska support för NICE-drivningar.
Beroende på problemets art
Under monteringen (eller om drivningen slutar fungera) kan du stöta på något av följande problem:
| Problem | Möjlig lösning |
|---|---|
| Grinden reagerar inte på fjärrkontrollens kommando och lysdioden på fjärrkontrollen tänds inte. | Kontrollera att batterierna i drivningens fjärrkontroll fungerar; byt ut dem om de är urladdade (anvisningar finns i manualen för den aktuella fjärrkontrollen). |
| Grinden reagerar inte på fjärrkontrollens kommando, men lysdioden på fjärrkontrollen tänds. | Kontrollera om fjärrkontroll sparat i minnet mottagarens korrekt; spara det vid behov på nytt. |
| Grinden rör sig inte och BlueBUS-lysdioden blinkar inte. | Kontrollera att drivenheten får 230 V strömförsörjning. Om så är fallet, mät båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
| Grinden rör sig inte och varningsljuset blinkar inte. | Kontrollera om drivenheten över huvud taget har registrerat kommandot: – vid ett kommando från fjärrkontrollen ska BlueBUS-lysdioden blinka snabbt två gånger; – vid ett kommando via ingången STEP-BY-STEP (SbS) ska motsvarande STEP-BY-STEP-lysdiod tändas. |
| Grinden rör sig inte och varningsljuset blinkar flera gånger. | Räkna antalet blinkningar och läs avsnittet ”Diagnostik med hjälp av varningsljusets blinkningar” nedan. |
| Grinden börjar röra sig, men stannar strax därefter och går tillbaka. | Motorkraften är sannolikt inställd på en för låg nivå. Kontrollera om något hindrar rörelsen och öka vid behov kraften, eller aktivera funktionen ”Mjukstart“. |
| Grinden startar, men varningsljuset fungerar inte. | Kontrollera om det finns spänning vid FLASH-terminalen under manövern (cirka 10–30 V DC). Om det finns spänning ligger problemet i varningsljuset – prova att byta ut det. Om det inte finns någon spänning kan FLASH-utgången ha överbelastats – kontrollera om det finns en kortslutning i kablaget. |
| Grinden startar, men OGI-utgången fungerar inte. | Ta reda på vilken funktion som är tilldelad OGI-utgången; om den ska blinka, kontrollera att det finns 24 V DC. Om det finns spänning ligger problemet i glödlampan – byt ut den. Om det inte finns någon spänning kan OGI ha överbelastats – kontrollera om det finns en kortslutning i kablaget. |
Diagnostik med hjälp av varningsljusets blinkningar
Under grindens manöver varningsljuset blinkar regelbundet varje sekund. Vid ett problem signalerar det ett fel genom två snabbare blinkningsserier i följd.
| Antal blinkningar | Fel | Åtgärd |
|---|---|---|
| 1 blinkning, 1 s paus, 1 blinkning | BlueBUS-fel | Enheterna som är anslutna till BlueBUS-ingången stämmer inte överens med dem som registrerades under identifieringsfasen. Kör fasen igen. Om det inte hjälper, hitta den felaktiga enheten med uteslutningsmetoden och byt ut/reparera/reklamera den. |
| 2 blinkningar, 1 s paus, 2 blinkningar | Fotocell aktiverad | Fotocellerna aktiveras (vanligt vid avbruten ljusstråle under stängning). Om ljusstrålen inte var bruten kan fotocellerna vara smutsiga, bländade eller felaktiga. |
| 3 blinkningar, 1 s paus, 3 blinkningar | Motorkraftens begränsare har aktiverats | Grinden känner av ökad friktion – kontrollera och justera grinden (prova att flytta den för hand). Det kan hjälpa att öka kraften eller aktivera funktionen ”Mjukstart“. Problemet kan också orsakas av ett för högt nedre ändstopp. |
| 4 blinkningar, 1 s paus, 4 blinkningar | STOP-ingången har aktiverats | En signal har kommit till STOP-ingången. Om detta inte var avsiktligt, kontrollera de anslutna enheterna. |
| 5 blinkningar, 1 s paus, 5 blinkningar | Internt fel i styrenheten | Vänta minst 30 sekunder och upprepa kommandot. Om felet kvarstår, prova att återställa. Styrenheten behöver sannolikt repareras eller bytas ut. |
| 6 blinkningar, 1 s paus, 6 blinkningar | Timgränsen för manövrer har uppnåtts | Vänta några minuter tills cykelbegränsaren har sjunkit under maxgränsen. |
| 7 blinkningar, 1 s paus, 7 blinkningar | Fel i de interna elektroniska kretsarna | Koppla bort drivenheten från strömförsörjningen i några sekunder, anslut den igen och prova att skicka ett kommando. Om felet kvarstår, prova att återställa. Om det inte hjälper behöver styrenheten sannolikt repareras eller bytas ut. |
| 8 blinkningar, 1 s paus, 8 blinkningar | Permanent kommando aktivt | Om ett kommando skickas kontinuerligt till drivenheten, kontrollera enheterna på OPEN-ingången. Om en timer är ansluten är det sannolikt den som skickar det kontinuerliga kommandot. |
Diagnostik med hjälp av lysdiodernas blinkningar
Diagnostik kan utföras genom att övervaka flera uppsättningar lysdioder. Två uppsättningar finns på styrenheten och den tredje är en statuslampa direkt på drivenheten.
På drivenheten …
Statuslampan sitter på framsidan av kåpan på Nice RBS-drivenheterna.
Med hjälp av röda och gröna lysdioder identifieras normal drift och grundläggande grinddiagnostik, enligt tabellen nedan. Om drivenheten upptäcker en avvikelse eller ett fel, signalerar den det med varningsljuset.
| Statuslampa med inlärda positioner | |
|---|---|
| Grönt ljus | |
| tänt | Signalerar början på varje grindmanöver, om systemet inte har några avvikelser eller fel och slocknar när manövern är avslutad. |
| släckt | Normal drift |
| Rött ljus | |
| tänt | Signalerar början på varje grindmanöver, om det inställda antalet manövrer före underhåll har överskridits; och slocknar när manövern är avslutad. |
| släckt | Normal drift |
| Varningsljus | Styrenheten har upptäckt en avvikelse. Se tabellen ”Diagnostik med hjälp av varningsljusets blinkningar”. |
| Statuslampa med ej inlärda positioner | |
|---|---|
| Grönt ljus | |
| tänt | Lampan tänds när öppningsgränsläget nås. |
| släckt | Normal drift |
| Röd lampa | |
| tänd | Lampan tänds när stängningsgränsläget nås. |
| släckt | Normal drift |
| Varningsljus | Styrenheten har upptäckt en avvikelse. Se tabellen ”Diagnostik med hjälp av varningsljusets blinkningar”. |
På styrenheten MCU4...
Styrenhet MCU4 för NICE Robus Hi-Speed RBS600HS har två uppsättningar lysdioder, som genom blinkningar och fast sken indikerar normal drift hos styrenheten eller diagnostiserar fel enligt följande tabeller.
Horisontella lysdioder: BLUEBUS, STOP, SbS, FOTO:
| Indikering | Status | Åtgärd |
|---|---|---|
| BlueBUS-lysdiod | ||
| släckt | avvikelse/fel | Kontrollera nätanslutningen. Om den är korrekt, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya med samma egenskaper. |
| lyser | allvarligt fel |
Prova att koppla bort styrenheten och vid behov alla ingångar. Om det inte hjälper återställer du styrenheten. Om felet kvarstår behöver styrenheten troligen bytas ut. |
| 2 gröna blinkningar med en sekunds mellanrum | allt är OK | Normal drift hos styrenheten. |
| 2 snabba gröna blinkningar | ingångarnas status har ändrats |
Normal drift – statusen har ändrats på ingången STEP-BY-STEP, STOP, OPEN eller CLOSE, eller så har fotocellernaaktiverats, eller så har drivenheten fått en signal från fjärrkontrollen. |
| en serie röda blinkningar med en sekunds paus emellan | olika | Antalet blinkningar i serien motsvarar feldiagnostiken med hjälp av varningsljuset. Se ”Diagnostik med hjälp av varningsljusets blinkningar”. |
| en serie snabba och långsamma röda blinkningar | kortslutning vid BlueBUS-plinten | Koppla bort plinten och kontrollera anslutningarna till BlueBUS för att hitta orsaken till kortslutningen. När kortslutningen har åtgärdats ansluter du plinten igen. Efter tio sekunder börjar lysdioden blinka igen. |
| STOP-lysdiod (stopp) | ||
| släckt | STOP-ingången har aktiverats | Kontrollera enheterna som är anslutna till STOP-ingången. |
| lyser | STOP-ingången reagerade inte | STOP-ingången är aktiv. |
| STEP-BY-STEP-lysdiod (även märkt SbS, P.P. eller stegvis) | ||
| släckt | allt är OK |
STEP-BY-STEP-ingången är inte aktiv. |
| lyser | STEP-BY-STEP-ingången har aktiverats | Normal drift hos styrenheten när en enhet som är ansluten till STEP-BY-STEP-ingången har aktiverats. |
| FOTO-lysdiod | ||
| släckt | FOTO-ingången har aktiverats | FOTO-ingången har utlösts. |
|
lyser |
Allt är OK | Normal drift hos styrenheten när säkerhetsanordningen inte har utlösts. |
Vertikala lysdioder L1–L8:
| Indikering | Åtgärd |
|---|---|
| Lysdiod 1 | |
| släckt | Vid normal drift indikerar detta att funktionen ”Automatisk stängning” inte är aktiverad. |
| lyser | Vid normal drift indikerar detta att funktionen ”Automatisk stängning” är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| Lysdiod 2 | |
| släckt | Vid normal drift indikerar detta att funktionen ”Stäng” efter att fotocellerna har aktiverats inte är aktiverad. |
| lyser | Vid normal drift indikerar detta att funktionen ”Stäng” efter att fotocellerna har aktiverats är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| Lysdiod 3 | |
| släckt | Vid normal drift indikerar detta att funktionen ”Stäng alltid” inte är aktiverad. |
| lyser | Vid normal drift indikerar detta att funktionen ”Stäng alltid” är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| Lysdiod 4 | |
| släckt | Vid normal drift indikerar detta att funktionen ”Viloläge” inte är aktiverad. |
| lyser |
Vid normal drift indikerar detta att funktionen ”Viloläge” är aktiverad. |
| blinkar |
– Funktionen programmeras.
|
| Lysdiod 5 | |
| släckt | Vid normal drift indikerar detta att funktionen ”Mjukstart” inte är aktiverad. |
| lyser | Under normal drift indikerar det att funktionen ”Mjukstart” är aktiverad. |
| blinkar | Funktionsprogrammering pågår. |
| LED 6 | |
| är släckt | Under normal drift indikerar det att funktionen ”Förblinkning” inte är aktiverad. |
| lyser | Under normal drift indikerar det att funktionen ”Förblinkning” är aktiverad. |
| blinkar | Funktionsprogrammering pågår. |
| LED 7 | |
| är släckt | Under normal drift indikerar det att funktionen ”Intern radiomottagare” inte är aktiverad. |
| lyser | Under normal drift indikerar det att funktionen ”Intern radiomottagare” är aktiverad. |
| blinkar | Funktionsprogrammering pågår. |
| LED 8 | |
| är släckt | Under normal drift indikerar det att Robus är inställd som ”Huvudenhet” (även kallad Master). |
| lyser | Under normal drift indikerar det att Robus är inställd som ”Slavenhet” (även kallad Slave). |
| blinkar | Funktionsprogrammering pågår. |
Montering av reservbatteri till NICE Robus Hi-Speed RBS600HS-drivsystem
Reserv batteriet NICE PSS124 ingår inte som standard i leveransen av drivsystemet, men kan beställas separat. Vid strömavbrott får grinddrivningen ström från batteriet. Batteriet laddas kontinuerligt från elnätet. Anslut batteriet till styrenheten först när alla installations- och programmeringsmoment har slutförts.
| 1. Bänd loss plastskyddet (A) över batterikontakten på drivsystemet. | 2. Anslut lämplig kabel till reservbatteriets kontakt (PSS124). |
 |
 |
| 3. Anslut lämplig kontakt (C) till batterikontakten på drivsystemet. | 4. Placera reservbatteriet (D) på avsedd plats inuti drivsystemet. |
 |
 |
Manuell frikoppling av NICE Robus Hi-Speed RBS600HS-drivsystem
Vid strömavbrott eller fel kan du inte styra grinden med fjärrkontrollen. Därför kan drivsystemet frikopplas med frikopplingsnyckeln, så att grinden kan manövreras manuellt.
1. Öppna låshaken (A) med den medföljande nyckeln och dra ut frikopplingsspaken. Nu kan du flytta grinden manuellt.
2. Lås grinden genom att stänga låshaken, vrida nyckeln moturs och ta ut den.
Tekniska data för NICE Robus Hi-Speed RBS600HS-drivsystem
| Modell | NICE Robus Hi-Speed RBS600HS |
|---|---|
| Typbeskrivning | Snabb elektromekanisk växelmotor för automatisk drift av skjutgrindar i privat miljö. Levereras med styrenheten NICE MCU4, med integrerad radio- och Wi-Fi-mottagare. |
| Max. grindlängd | 8 m |
| Max. grindvikt | 600 kg |
| Matningsspänning | 230 V (+10 %/−15 %), 50/60 Hz |
| Hastighet | 0,44 m/s |
| Kuggdrev | Antal kuggar: 15 Kuggmodul: 4 Delning: 12,6 mm Delningsdiameter: 60 mm |
| Nominellt vridmoment [Kraft] |
9 Nm [300 N] – kraften som krävs för att hålla grindbladet i rörelse |
| Max. startmoment [Kraft] |
18 Nm [600 N] – kraften som krävs för att sätta grindbladet i rörelse |
| Effektförbrukning [Belastning] |
450 W [3,1 A] |
| Max. effektförbrukning vid start [Belastning] |
650 W [3 A] |
| Kapslingsklass | IP44 |
| Begränsning av antal cykler i följd | 100 cykler/dag (styrenheten begränsar antalet beroende på förhållandena – se val av drivsystem) |
| Drifttidsbegränsning | 6 minuter (styrenheten begränsar tiden beroende på förhållandena – se val av drivsystem) |
| Livslängd | Cirka 20 000–250 000 cykler, beroende på grindbladets vikt och längd samt drivsystemets inställningar. |
| Matningsspänning | 230 V (+10 %/−15 %) 50/60 Hz |
| Isolationsklass | 1 – måste jordas |
| Reservkraft | Reservbatteriet NICE PSS124 kan köpas till och installeras. (Med användning av adaptern CABLA11 kan även den äldre modellen PS124 användas.) |
Tekniska data för NICE Robus Hi-Speed RBS600HS-drivenheten:
| Hastighet | 0,44 m/s |
|---|---|
| Strömförsörjning | 230V, 50/60Hz |
| Effektförbrukning | 450W |
| Vridmoment | 5,9Nm |
| Max. vridmoment | 9,3Nm |
| Max. grindvikt | 600kg |
| Kapslingsklass | IP 44 |
| Drifttemperatur | -20°C till +55°C |
| Kuggmodul | 4 |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
