Produktbeskrivning Snabb motor NICE Wingo WG3524 HS
NICE WINGO WG3524HS är en snabb, fristående elektromekanisk motor för en grindflygel. Den hör till Hi-Speed-motorerna och har en 24 V DC-motor med magnetisk encoder. Vid standardmontering öppnar den 90° på cirka 10 sekunder, exklusive start- och inbromsningstid. Den är självhämmande; vid strömavbrott kan den frikopplas med en nyckel. Styrenhet och säkerhetstillbehör väljs separat.
När ska man välja WINGO WG3524HS?
Välj utifrån längd och vikt för en grindflygel, antal cykler, gångjärnens motstånd, fyllning och vindpåverkan. Grinden ska kunna föras jämnt för hand längs hela rörelsebanan och får inte börja röra sig av sig själv när den stannat.
| Längd på en grindflygel | Upp till 3 m, med vikt enligt diagrammet. |
|---|---|
| Vikt på en grindflygel | Upp till 200 kg för en kort flygel; vid 3 m är gränsen cirka 100 kg. |
| Drift | Upp till 30 cykler/h vid nominell kraft; en cykel är en öppning och en stängning. |
| Antal motorer | En motor per grindflygel, två motorer till en tvåflyglig grind. |

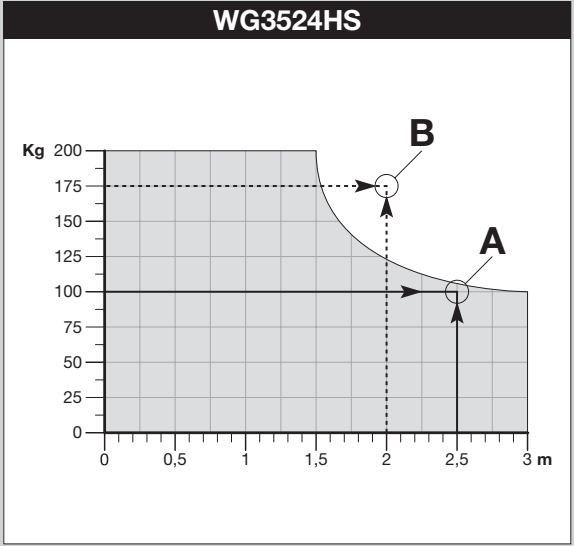

Den horisontella axeln visar längden i meter och den vertikala axeln vikten i kilogram. Det grå området är tillåtet. Punkt A är ett exempel på en lämplig kombination, medan punkt B ligger utanför det tillåtna området. En tät grindflygel och vind kan begränsa lämpligheten även om måtten följs.
Styrenhet för 24 V-motor
Den här motorn är avsedd för NICE MC824HR30 / MCA1R30 av typen MC824H med stöd för magnetisk encoder. Styrenheten matas med 230 V AC, motorn får 24 V DC. Motorn får inte anslutas direkt till elnätet. MC824L är avsedd för andra motorer och kan inte användas som ett utbytbart alternativ.
Följande anslutning och inlärning gäller för MC824HR30 med 12 Motor Type-omkopplare. Om du behåller en äldre styrenhet ska du följa märkningen på dess kretskort. Fullständiga inställningar finns i den gemensamma manualen för MC824HR30.

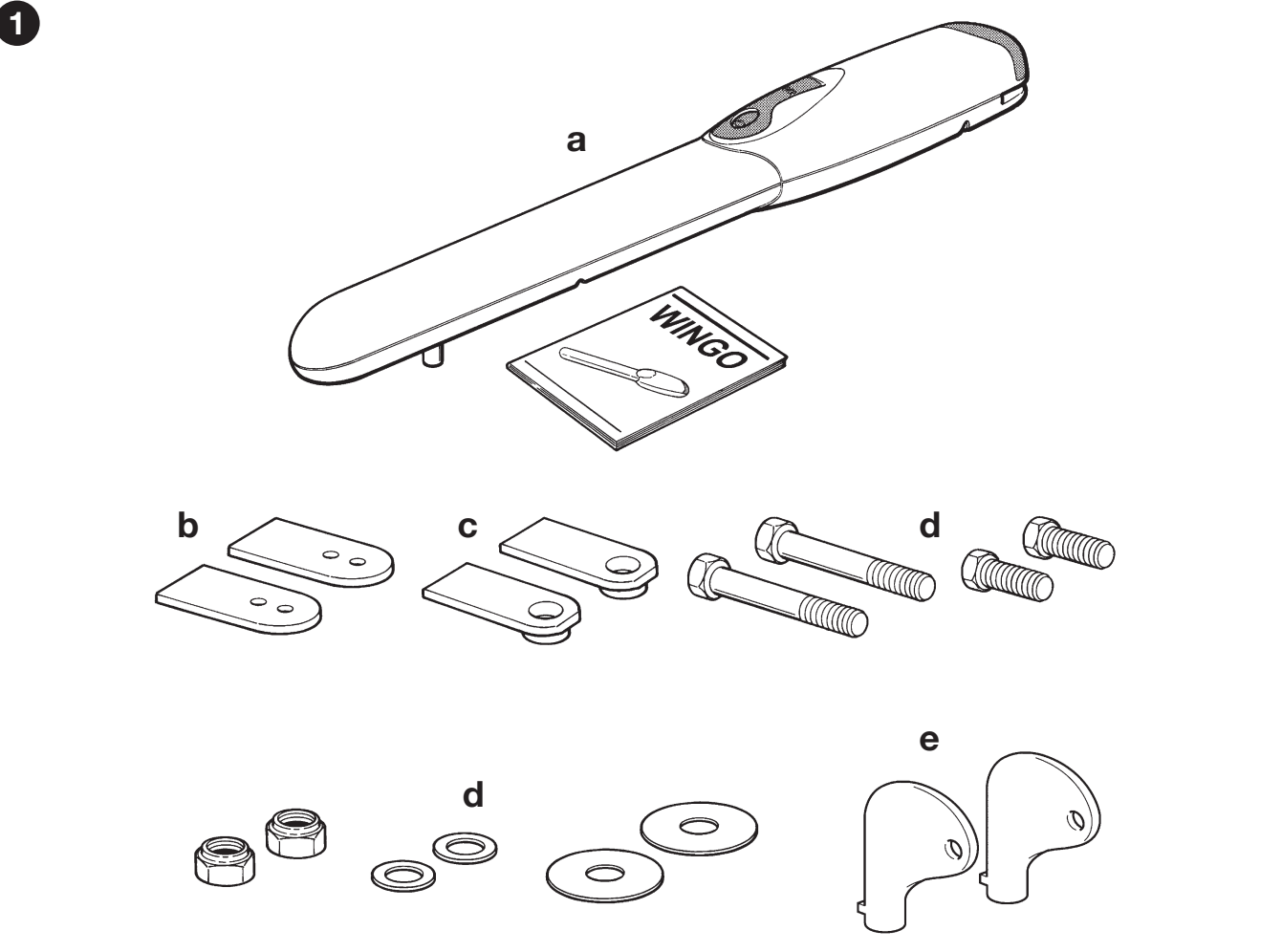

Detta ingår i den fristående motorn
Separat motor med frikopplingsnycklar, främre och bakre fäste, monteringsplatta, fästelement och förmonterat mekaniskt öppningsstopp. Förankringar för det aktuella underlaget väljs utifrån pelarens eller murens material.
Styrenhet, mottagare, fjärrkontroller, fotoceller och signallampa ingår inte med den separata motorn. Anläggningen behöver mekaniska stopp för både öppet och stängt läge; vid öppning kan följande användas: justerbart stopp i motorn. Ett komplett paket kan väljas som sats.
Satser för en eller två grindflyglar
De angivna satserna innehåller MC824HR30, OXIBD-mottagare och MYGO4-fjärrkontroll. Versionen med fotoceller innehåller ett par EPMB; med tillbehör även ELDC-signallampa. Antalet motorer motsvarar antalet grindflyglar.
| Grind | Sats |
|---|---|
| 1 grindflygel | Grundutförande |
| 1 grindflygel | Med tillbehör |
| 1 grindflygel | Med fotoceller |
| 2 grindflyglar | Grundutförande |
| 2 grindflyglar | Med tillbehör |
| 2 grindflyglar | Med fotoceller |
I. Montering av bakre fäste
Montering, elektrisk anslutning och provning ska utföras av en behörig tekniker. Koppla bort nätströmmen och eventuell reservbatteri innan arbetet påbörjas. Kontrollera grindflygelns, gångjärnens och förankringspunkternas hållfasthet. Kåpan och frikopplingen måste vara åtkomliga under hela livslängden.

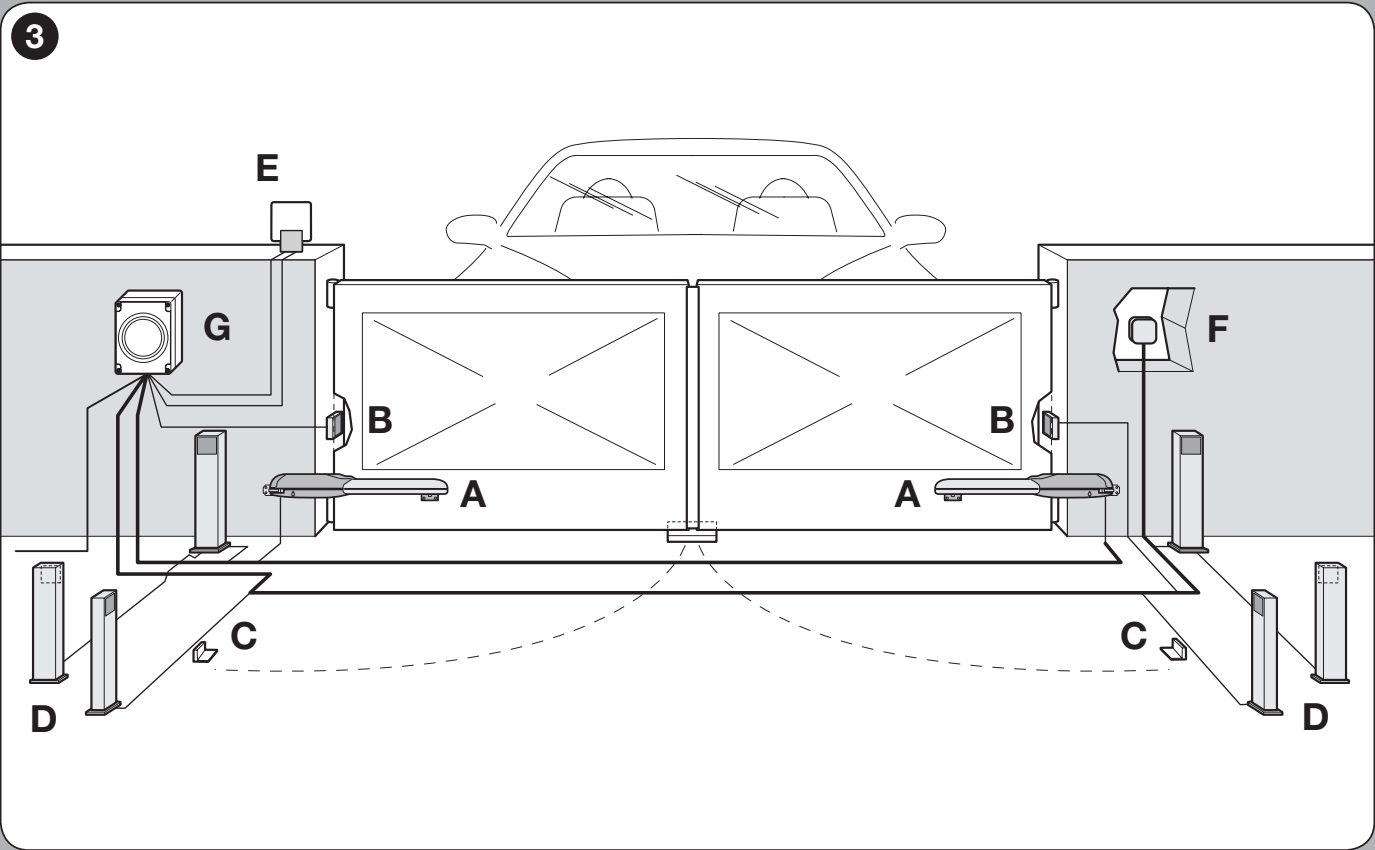

A motorer, B fotoceller, C öppningsstopp, D fotocellstolpar, E signallampa, F manöverdon och G styrenhet. Teknikern avgör antalet och placeringen av säkerhetsanordningarna utifrån den aktuella grinden.

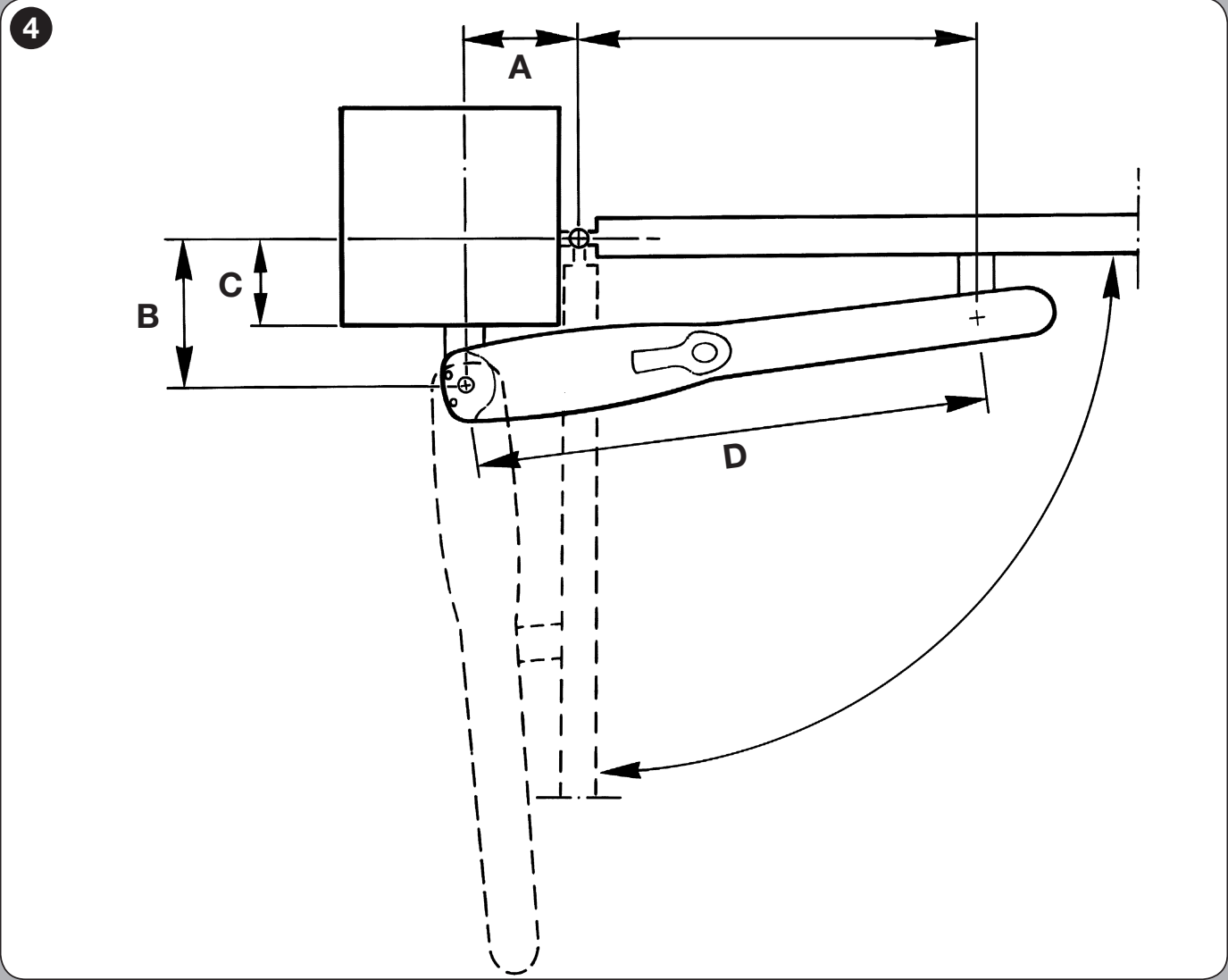

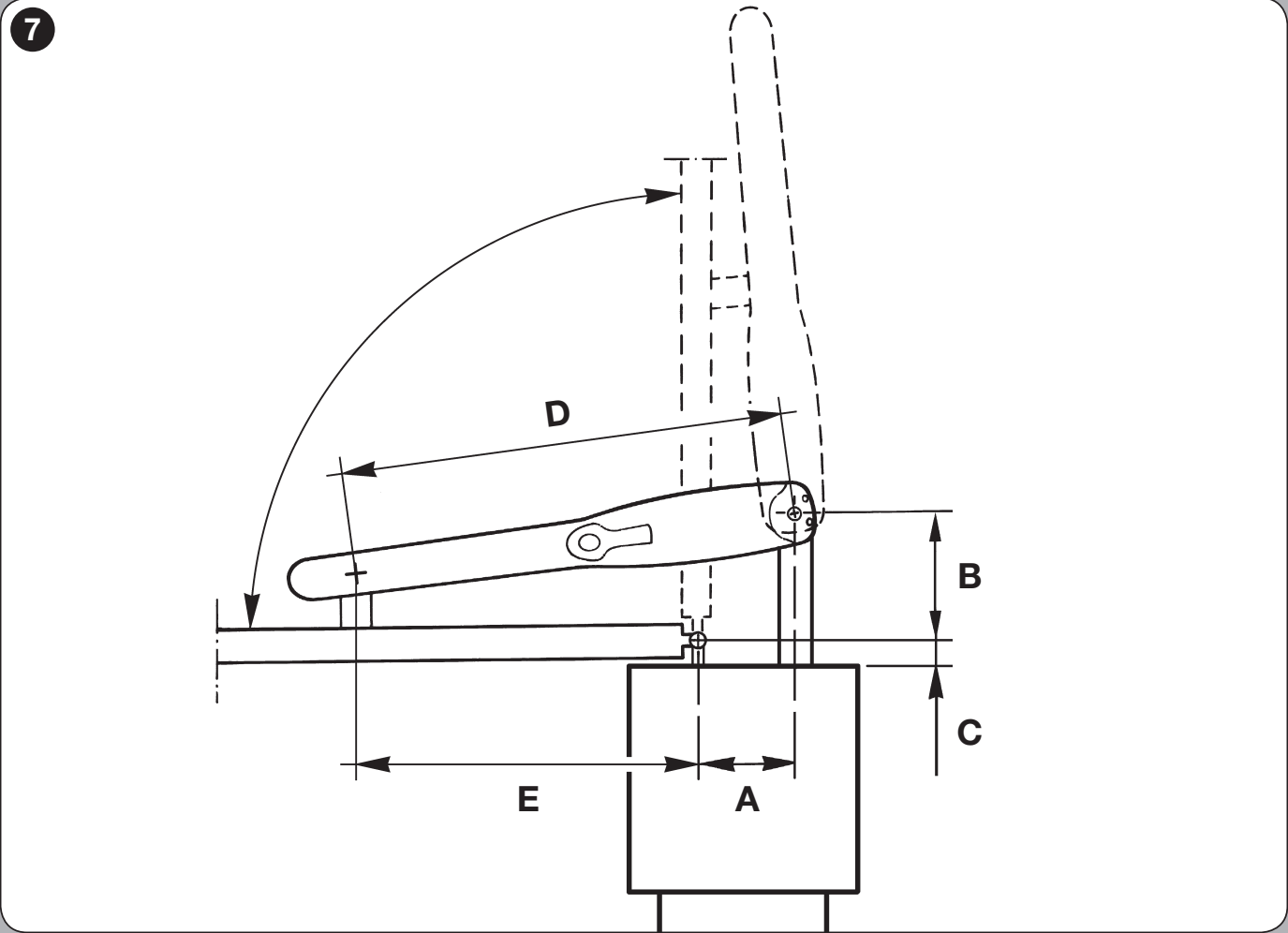

- Mät C, avståndet från monteringsytan till gångjärnsaxeln enligt ritningen.

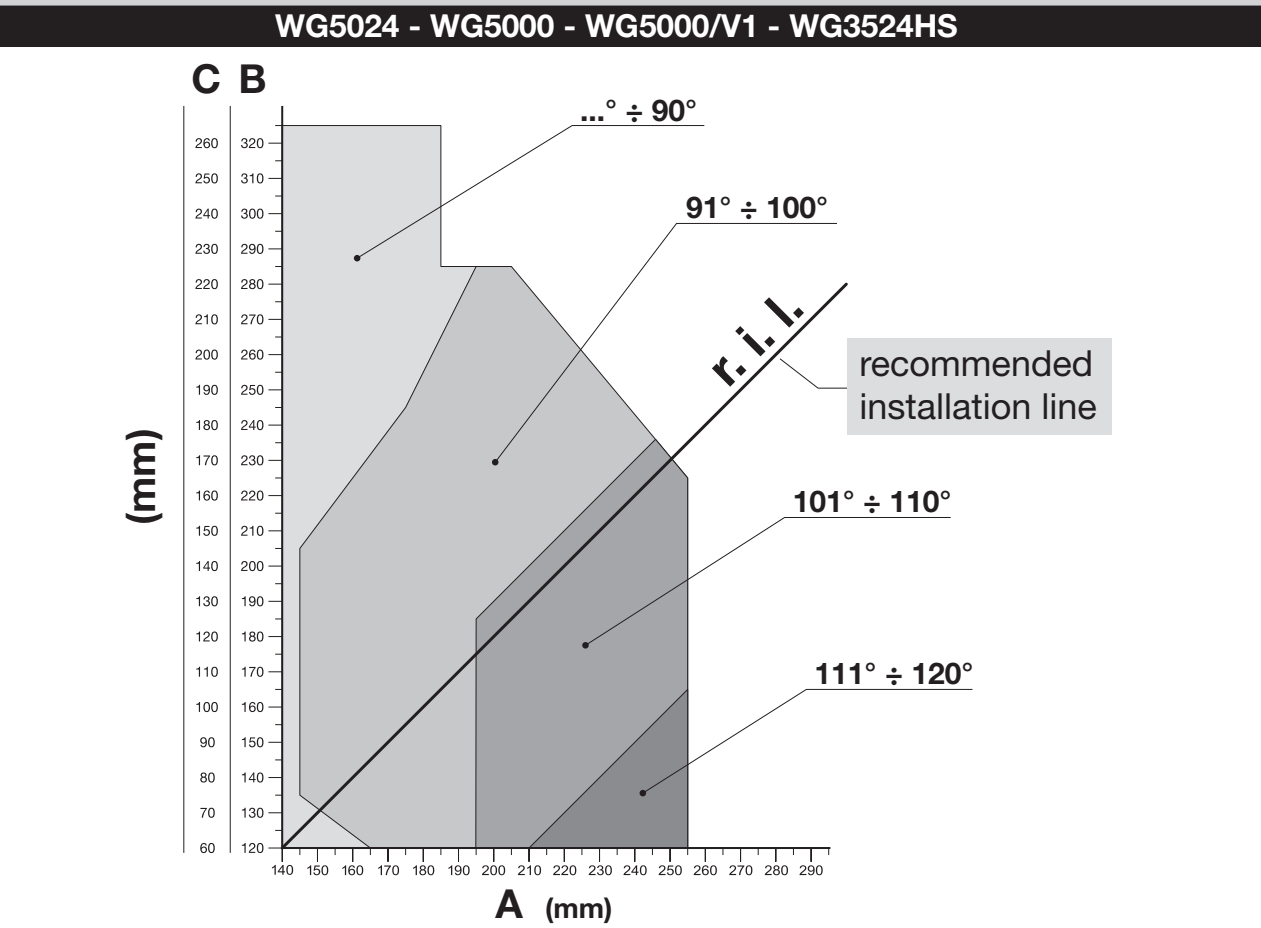

- Leta upp C i diagrammet och läs av horisontellt B. Läs av den möjliga öppningsvinkeln vid den rekommenderade monteringslinjen r.i.l.
- Läs av vertikalt från den valda punkten A. A och B bör vara ungefär lika, helst identiska. Måtten måste ligga inom det tillåtna området i diagrammet.
- Kontrollera att det finns utrymme för motorns hela rörelse och att den främre konsolen kan placeras på grindbladets fasta del.

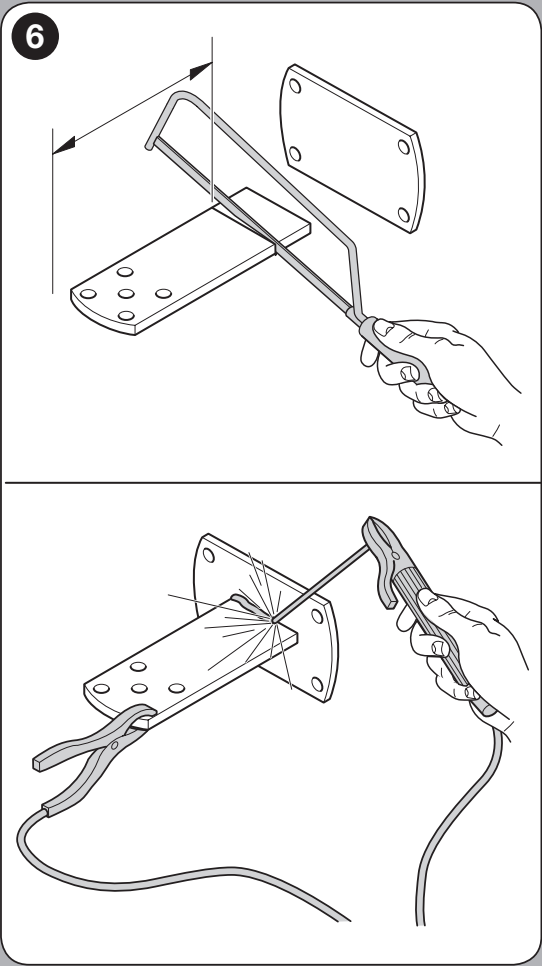

Den medföljande bakre konsolen är 150 mm lång. Den kapas till rätt längd enligt geometrin och svetsas fast på monteringsplattan; plattan förankras med lämpliga ankare. Om du behöver ett större avstånd väljer du den förlängda bakre konsolen NICE PLA6. Även efter bytet måste måtten i diagrammet fortfarande följas.
Öppning utåt
Vid öppning utåt ska geometrin i följande ritning användas tillsammans med den förlängda bakre konsolen PLA6. Teknikern kontrollerar att det finns utrymme utanför infarten, att motorerna har rätt rotationsriktning och att ändlägena kan läras in. De vanliga måtten för öppning inåt gäller inte för den här monteringen.
II. Främre konsol och mått
För WG3524HS gäller monteringsmåttet D = 850 mm och sambandet E = D − A. D är inte kolvstångens slaglängd. Svetsa fast den främre konsolen på grindbladets fasta del; för skruvmontering används NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

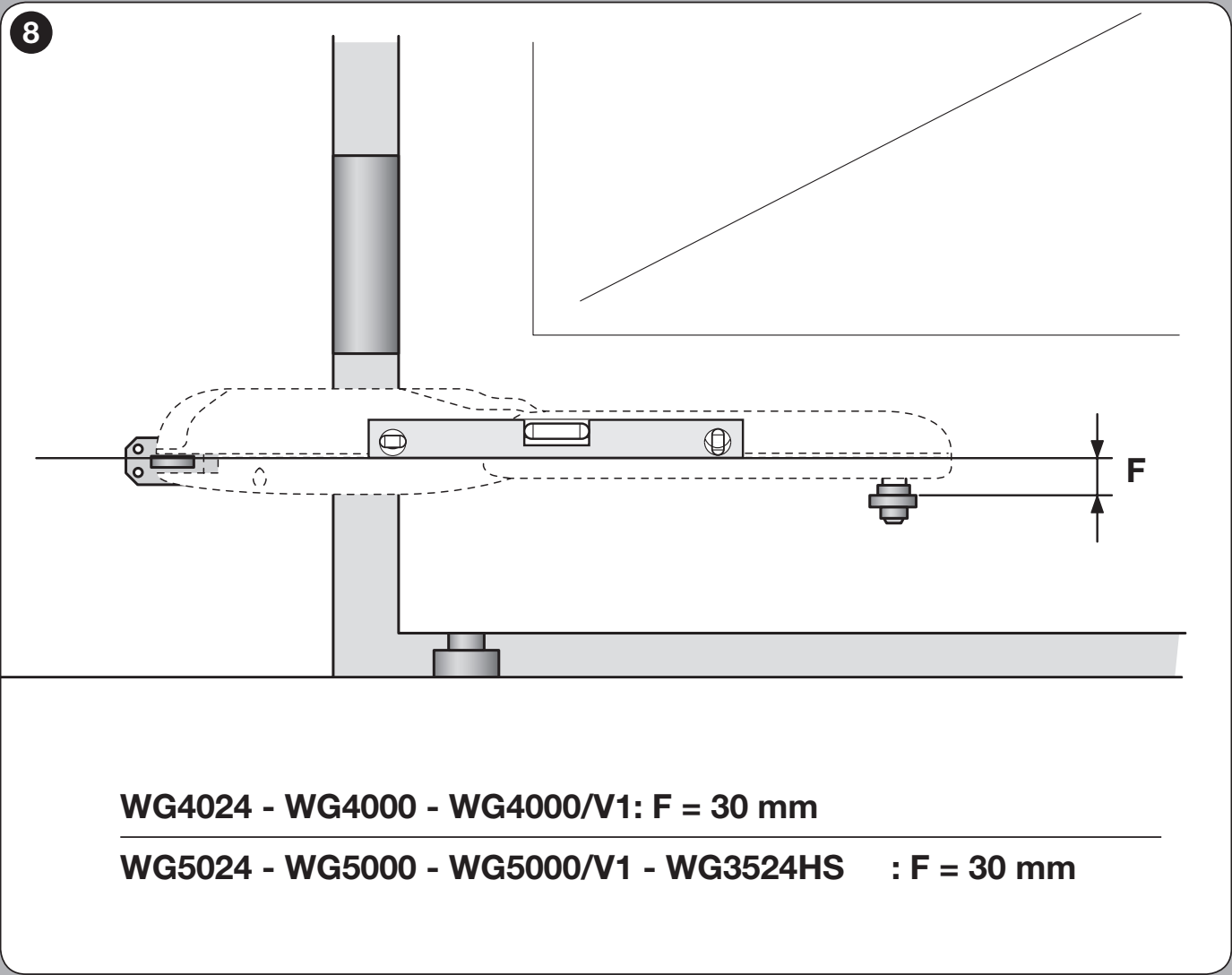

Grindbladets främre fäste sitter F = 30 mm lägre än det bakre fästet. Motorn måste samtidigt vara vågrät; kontrollera läget med ett vattenpass innan konsolerna fästs permanent.

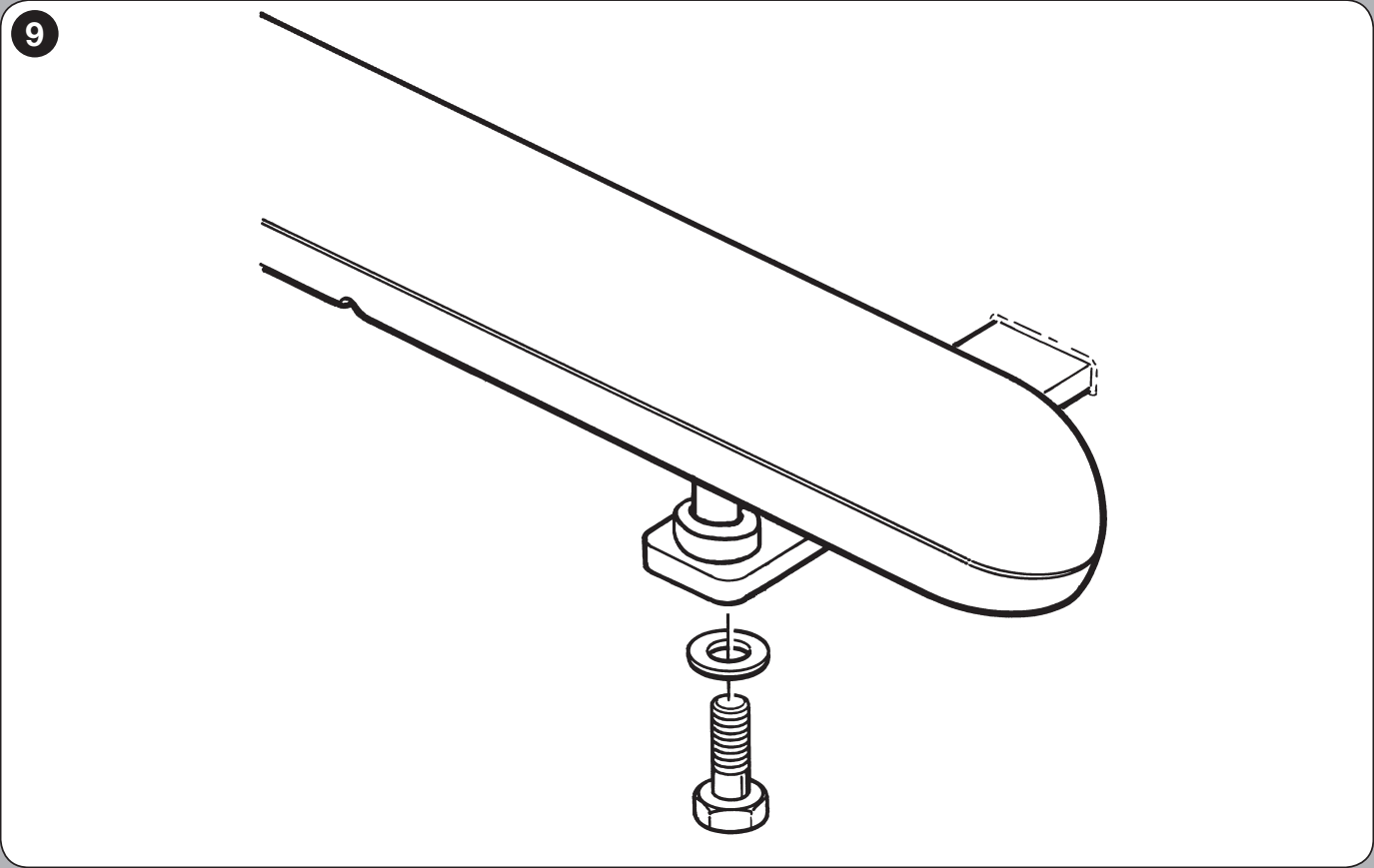

- Fäst motorn i den bakre konsolen med den medföljande skruven, brickan och muttern. Dra åt muttern och lossa den sedan ungefär 1/10 varv, så att det minsta nödvändiga spelet återstår.

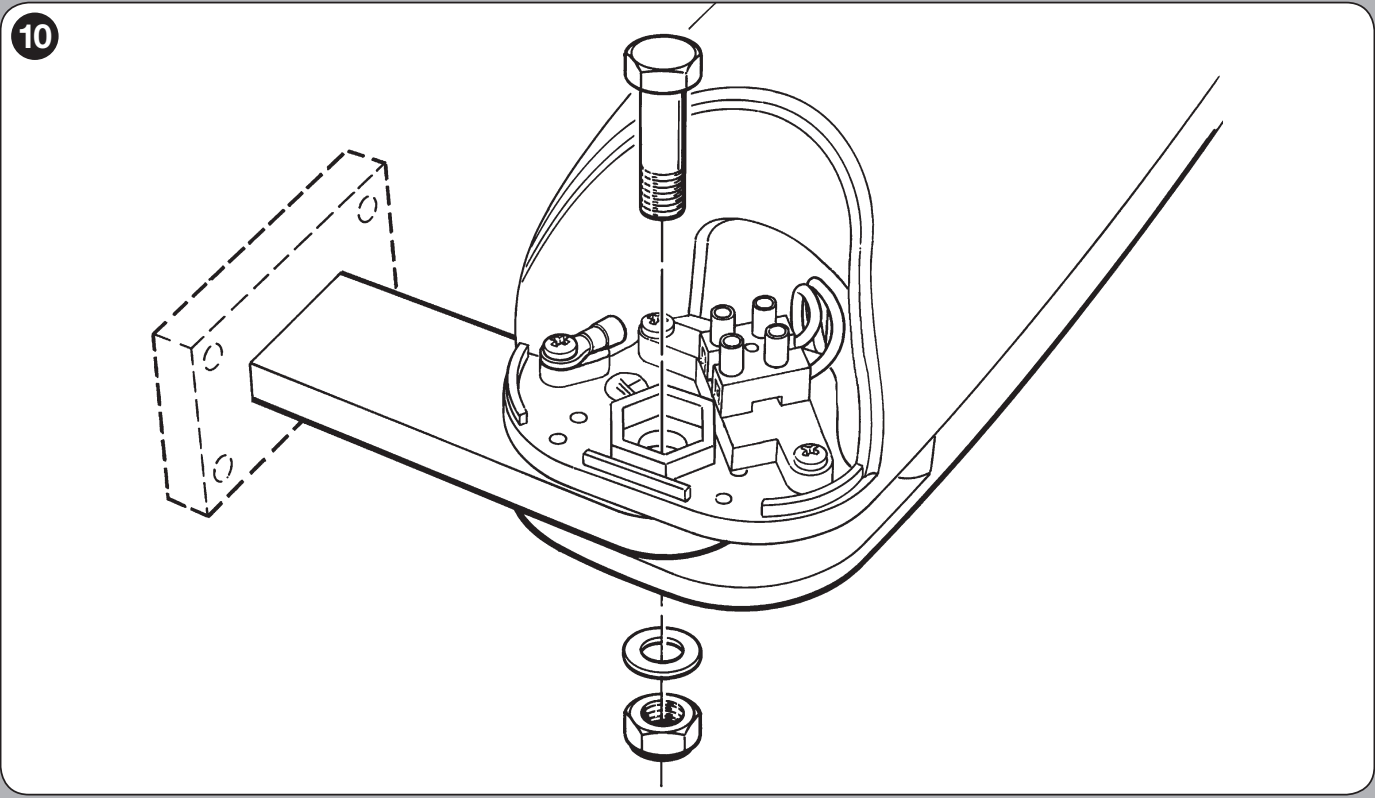

- Anslut den främre delen till konsolen med de medföljande delarna enligt bilden.
- Frikoppla motorn och prova grindbladet för hand längs hela rörelsebanan. De får inte kärva eller slå i stolpen.

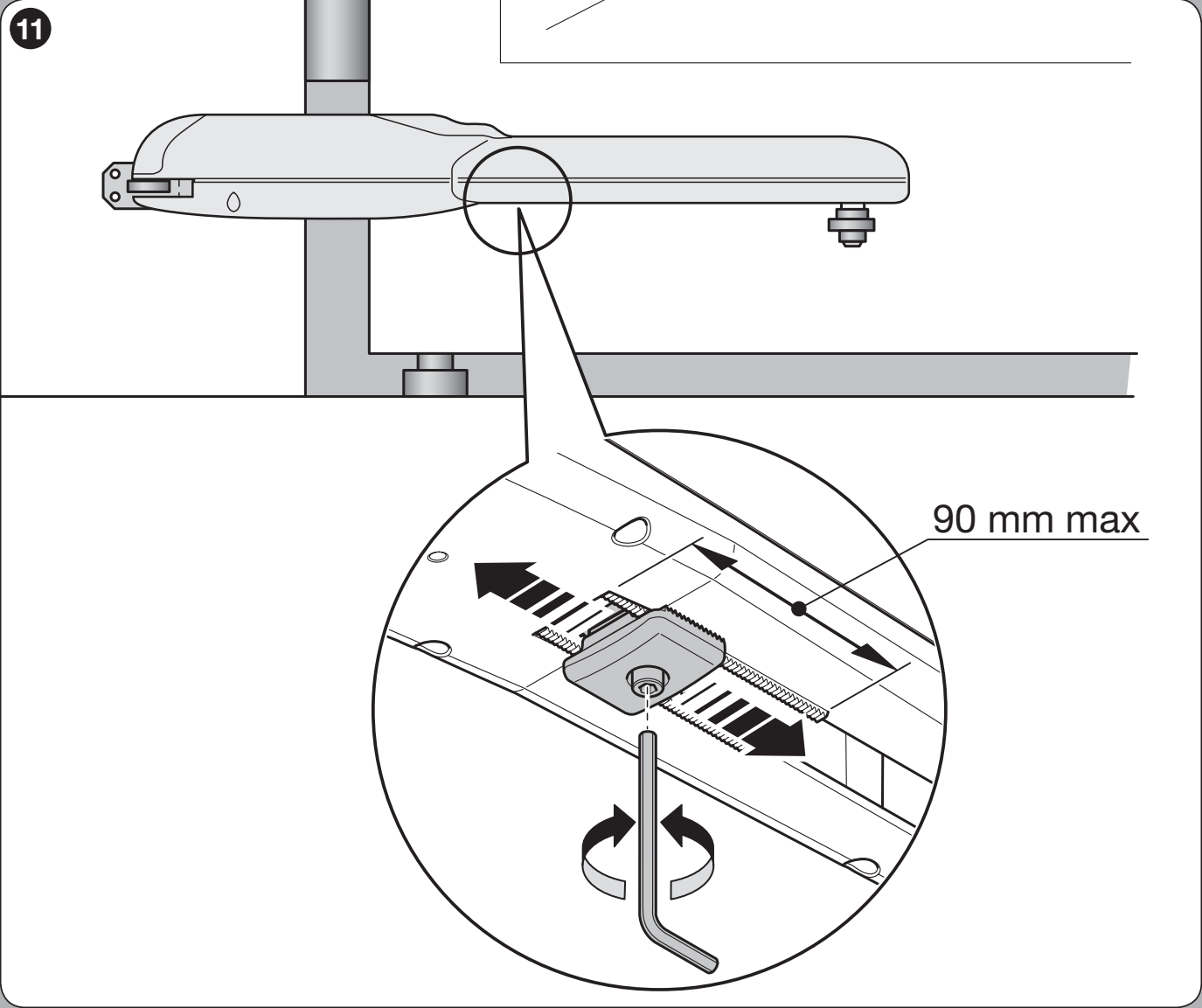

III. Mekaniska stopp
Det förmonterade, justerbara stoppet i drivenheten bestämmer öppningsläget och kan ersätta ett separat öppningsstopp på grinden. Se till att grinden har ett fast mekaniskt stopp i stängt läge. Rörelsens båda ändlägen måste begränsas på ett tillförlitligt sätt; förlita dig inte på kolvstångens ändläge när grinden stängs.
- Med strömmen frånkopplad frikoppla drivenheten och lossa stoppskruven.
- Öppna grindbladet för hand till önskat läge.
- Skjut stoppet mot tappen och dra åt det. Följ måttet 90 mm max. i detaljbilden. Detta är inte motorns totala slaglängd, som är 470 mm.
- Stäng grindbladet för hand, lås drivenheten och lär först därefter in ändlägena.

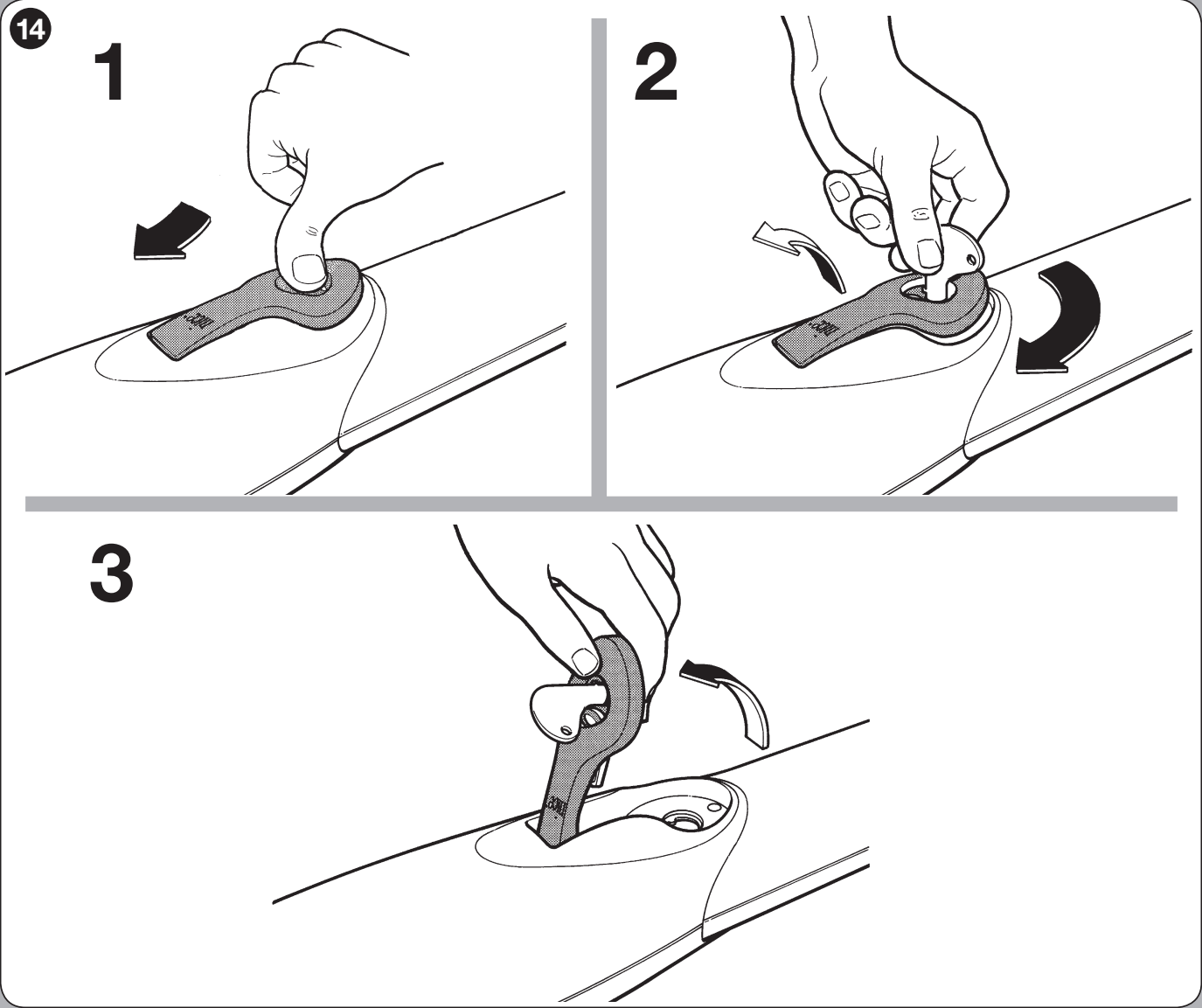

Manuell frikoppling vid strömavbrott
- Stoppa grinden, koppla bort strömmen och säkra grindbladet så att det inte kan röra sig av sig självt. Om grinden har ett elslutbleck, lås upp det först.
- Skjut undan låsskyddet, sätt i nyckeln och vrid den medurs.
- Lyft handtaget och följ dess rörelse. Nu kan grindbladet flyttas manuellt.
- Återställ genom att fälla ned handtaget, vrida nyckeln moturs, ta ut den och stänga skyddet. Kontrollera att grinden är säkrad innan motorn används igen.
Om grinden är den enda infarten till fastigheten, planera åtkomsten till frikopplingen redan vid monteringen.
Kabeldragning med MC824HR30
Håll nätkabeln åtskild från signalkablarna. Skydda kablarna mot vatten och rörelse, säkra dem i genomföringarna och lämna tillräcklig slack. Matningen ska ha lämpligt överströmsskydd och kunna frånskiljas helt.
| Krets | Kabel | Maximal längd |
|---|---|---|
| 230 V-matning till styrenheten | 3 × 1,5 mm² | 30 m |
| Varje motor + pulsgivare | 3 × 1,5 mm² + 2 × 1 mm² eller 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; över 20 till 40 m: 2 × 1 mm² |
| Varningslampa | 2 × 0,5 mm² | 20 m |
| Nyckelbrytare | 2 kablar, 2 × 0,5 mm² | 50 m |
| Elektriskt lås | 2 × 1 mm² | 10 m |
| Antenn | RG58 | 20 m, rekommenderat mindre än 5 m |
Mer information, inklusive om längre nätkabel, finns i kabeldragningen för MC824HR30. Kontrollera ledarfärgerna för den aktuella motorn; pulsgivarens ledare ska inte anslutas till motorutgången.

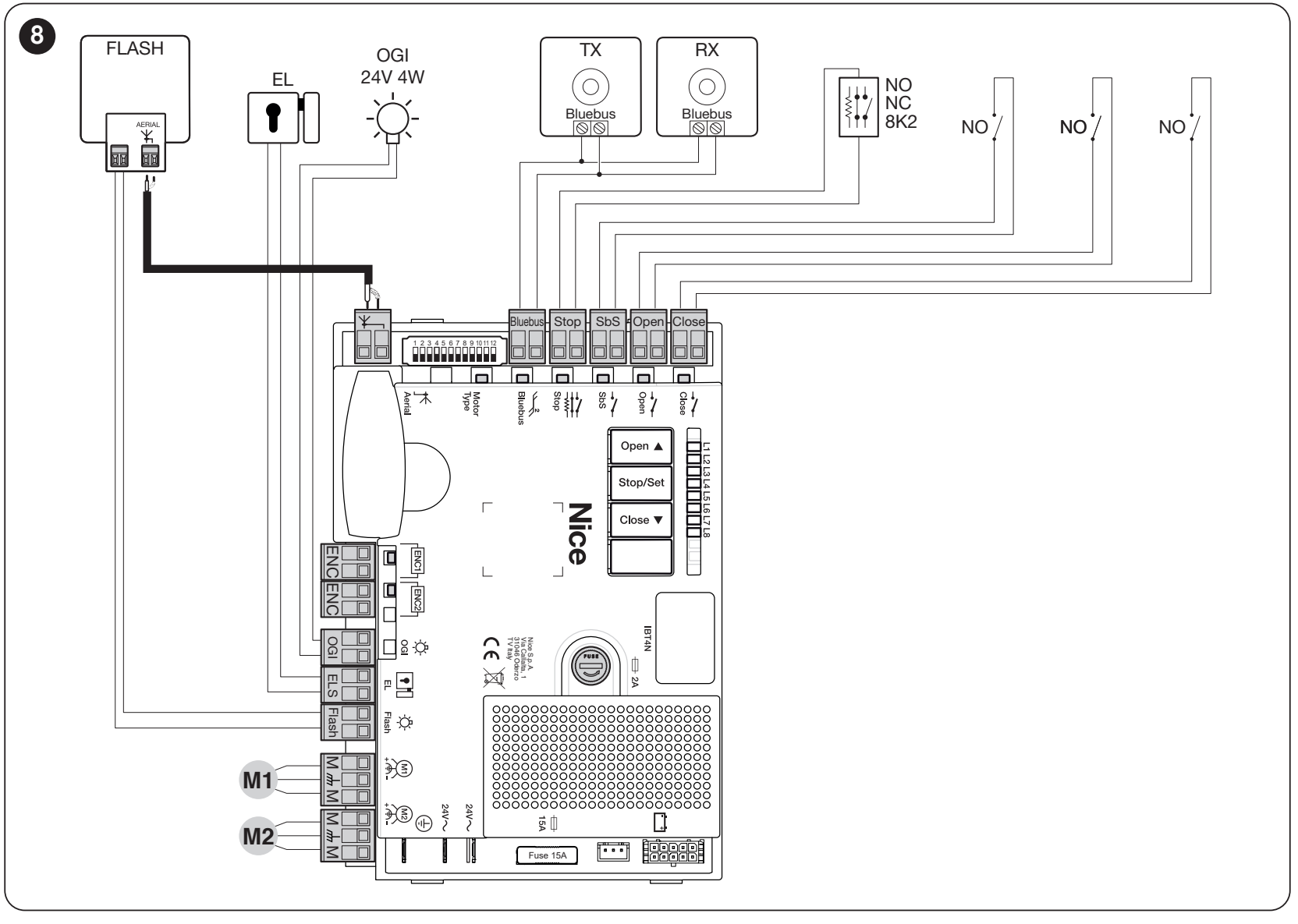

Anslutning, polaritet och fotoceller
| M1/M2 och ENC1/ENC2 | Varje motor har en egen motoranslutning och pulsgivaranslutning. M2 öppnar först, M1 stänger först. En ensam motor ansluts till M2/ENC2. |
|---|---|

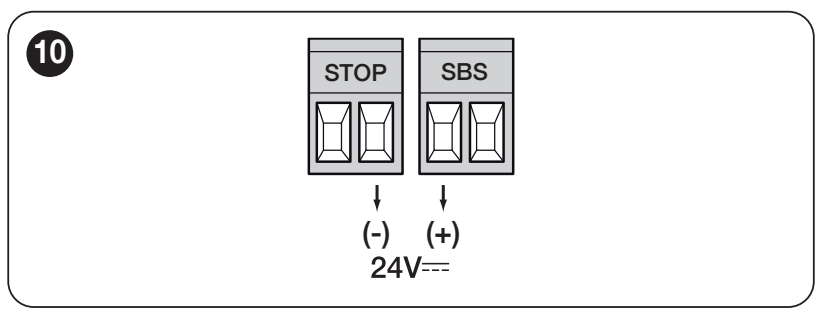

| Hjälpmatning | Den vänstra kontakten i SbS-paret är + (plus), den högra kontakten i STOP-paret är − (minus). 24 V DC −30/+50 %, högst 200 mA. |
| BlueBUS | Tvåtrådsanslutning av fotoceller, utan polaritet. Varje par måste ha rätt adress utifrån sin funktion. |
| STOP | Inlärd säkerhetsingång för NO, NC eller 8,2 kΩ; anslutningen väljs efter enheten. |
| SbS / OPEN / CLOSE | Potentialfria NO-kommandon. Extern spänning får inte anslutas till styrenhetens ingångar. |
| FLASH | 12 V DC / 21 W, kompatibel ELDC. Kontrollera placeringen av +/− enligt märkningen för den aktuella utgången och varningslampan. |
| ELS / OGI | ELS är 12 V AC / 15 VA, utan +/−. OGI 24 V / 4 W är en programmerbar utgång; anslutningen måste motsvara den valda funktionen. |
Plus- och minuslägena gäller hjälpmatningen på de angivna kontakterna; de är inte en instruktion för att bygla ingångar. BlueBUS, pulsgivare och potentialfria kontakter har inte denna +/−-fördelning.
För den aktuella konfigurationen kan du till exempel använda fotocellerna EPMB. Andra alternativ är EPSB, EPLB och F210B. Trådlösa EPMOW behöver gränssnittet IBW. Anslutning och adresser finns i avsnittet om BlueBUS.
Första uppstart med MC824HR30
1. Välj rätt motor

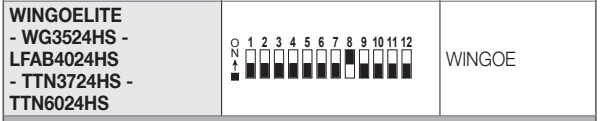

Ställ in WG3524HS med strömmen frånkopplad: Motor Type: DIP 8 ON, övriga DIP 1–7 och 9–12 OFF. Detta är inte en inställning av funktionerna L1–L8.
2. Inlärning av enheter
- Kontrollera motor-/pulsgivaranslutningarna, ändlägena och säkerhetsenheternas funktion. Slå på strömmen.

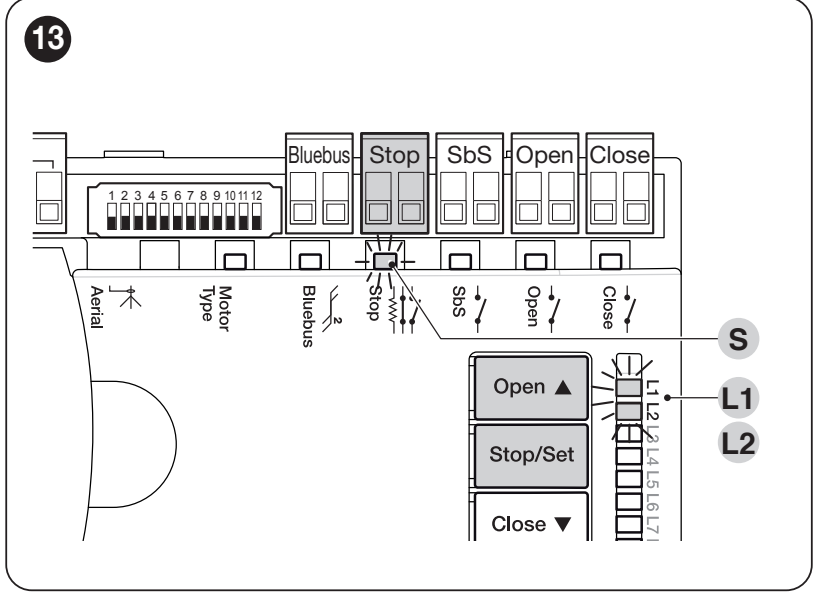

- Håll Open + Stop/Set. Släpp knapparna när L1 och L2 börjar blinka snabbt efter cirka 3 sekunder.
- Vänta tills processen är klar. STOP-lysdioden ska lysa och L1/L2 ska slockna. Upprepa inlärningen när du har bytt säkerhetsenhet.
3. Automatisk inlärning av lägen
- Håll Stop/Set + Closetills L3/L4 börjar blinka snabbt efter cirka 5 sekunder. Släpp knapparna.
- Följ hela förloppet: långsam stängning av M1, sedan M2, långsam öppning av M2 och M1 och slutligen snabb stängning av båda grindbladen.
- Om riktningen eller ordningsföljden är fel, avbryt inlärningen med knappen Open eller Close och koppla från strömförsörjningen. En tekniker korrigerar motorns riktning; om ordningsföljden är fel byter man plats på både motorkontakterna och tillhörande encoderkontakter. Den enda motorn ska vara ansluten till M2/ENC2.
- När inlärningen har slutförts korrekt slocknar L3/L4. Om PHOTO/STOP aktiveras och L1 tänds, åtgärda orsaken och upprepa inlärningen.
Manuell och blandad inlärning, bromspunkter och exakta korrigeringar beskrivs i MC824HR30-handboken för grindpositioner. Utför fullständiga tester innan överlämning, inte bara en lyckad passage.
Inställningar och fjärrkontroller
Ställ in automatisk stängning, paustid, hastighet, kraft och andra funktioner enligt programmeringsanvisningarna för MC824HR30. Öka inte kraften som ersättning för att åtgärda en trögrörlig grind. Upprepa säkerhetstesterna efter ändringar.
Styrenheten behöver en radiomottagare. Aktuella satser innehåller OXIBD och MYGO4. För tvåvägskommunikation med OXIBD passar ON3EBD. Det går att behålla OXI med motsvarande fjärrkontroller; OXILR kräver fjärrkontroller i serien ONE LR.
Andra befintliga alternativ är INTI2, ON2E, FLO2RE och NICEWAY; välj utifrån mottagaren och dess kodfamilj. Enbart frekvensen garanterar inte kompatibilitet. Utför parkopplingen enligt mottagarens och antennens anvisningar.
För OXIBD ska en extern antenn anslutas direkt till mottagarens antennterminaler. Följ märkningen för koaxialkabelns mittledare och skärm; detta är inte en +/−-matning.
Komplettering med tillbehör
| Varningslampa | ELDC för motsvarande DC-utgång. WLT får endast anslutas till den spänning och funktion som anges i dess anvisningar; inte direkt till 230 V. |
|---|---|
| Fotoceller | EPMB och andra kompatibla BlueBUS-enheter. |
| Fästen | PLA6 för nödvändig förlängning av det bakre fästet; PLA8 för främre skruvmontering. |
| Servicegränssnitt | IBT4N och OVIEW för professionell inställning och diagnostik. |
Drift vid strömavbrott
MC824HR30 stöder NICE PSS324-reservbatteriet. Det äldre PS324 ansluts via CABLA11 och funktionen Standby måste vara avstängd när det används. Ange alltid den exakta beteckningen på både styrenheten och batteriet när du väljer en ersättningsprodukt.
Utför anslutningen med både nätströmmen och batteriet frånkopplade. Drifttiden beror på batteriets skick och grindens belastning. Mer information finns i MC824HR30-reservbatteriet; utan batteri finns manuell frikoppling.
När grinden inte fungerar som den ska
| Symptom | Kontrollera |
|---|---|
| Motorn rör sig inte | Kontrollera strömförsörjningen till styrenheten, att frikopplingen inte är aktiverad, STOP och fotocellerna; efter ett överbelastningsavbrott ska motorn svalna och orsaken åtgärdas. |
| Grindbladen rör sig i fel ordningsföljd | M2/ENC2 ska öppna först och M1/ENC1 stänga först; kontroll och justering får endast göras när strömmen är frånkopplad. |
| Stoppar eller vänder | Kontrollera hinder, vind, motstånd i gångjärnen, fotoceller, ändstopp och encoderanslutningen. |
| L1/L2 eller L3/L4 blinkar | Inläsningen av enheter eller grindpositioner är inte klar; följ anvisningarna för respektive steg. |
| Varningslampan signalerar ett fel | MC824HR30:s diagnostiktabell förklarar antalet blinkningar och hur systemet reagerar. |
Återställning är inte det första steget vid ett vanligt fel. Om inställningarna raderas måste inlärningen göras om och säkerheten kontrolleras; radiokontrollerna hanteras separat i mottagaren.

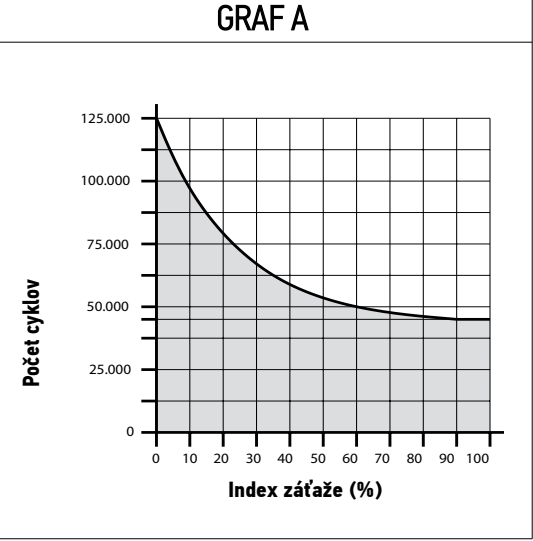

Ungefärlig livslängd
Summera de relevanta indexvärdena inom grindens tillåtna mått. Räkna med ytterligare faktorer om de förekommer med en sannolikhet på över 10 %. Diagrammet visar ett ungefärligt antal cykler vid regelbundet underhåll; det är ingen garanti och anger inte ett antal år.
| Hela automatiksystemets egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindblad över 100 till 200 kg | 10 % |
|
| Längd 1–2 m | 10 % | |
| Längd över 2 till 3 m | 20 % | |
| Över 40 °C / under 0 °C eller luftfuktighet över 80 % | 20 % | |
| Heltäckande fyllning av grindbladet | 15 % | |
| Blåsigt läge | 15 % |
Vid valet måste du fortfarande hålla dig inom diagrammet för tillåten längd och vikt. Livslängdsindexet tillåter inte ett tyngre eller längre grindblad.
Provning, säkerhet och underhåll
Teknikern kontrollerar hela rörelsebanan, ändstoppen, frikopplingen, fotocellerna, STOPP-funktionen och stötkrafterna. Vid manuell provning av motorn är 390 N den övre provningsgränsen för manuell rörelse, inte ett målvärde för stötkraften. Teknikern överlämnar bruksanvisningen och visar hur man frikopplar motorn på ett säkert sätt.
Utför kontrollen minst var 6 månader, oftare vid intensiv användning. Kontrollera konsoler, skruvar, korrosion, gångjärn, skruvens skick och smörjning enligt anvisningarna, kablar, ändstopp och alla skyddsanordningar. Koppla från både strömförsörjningen och batteriet före underhåll.
Gå inte in i grindbladens rörelsebana medan de är i rörelse. Förvara manöverdon utom räckhåll för barn och manövrera inte grinden utan fri sikt över passagen. Om det finns en gångdörr i grindbladet måste öppning av den förhindra att drivningen startar. Vid fel ska automatiksystemet tas ur drift och service tillkallas; förbikoppla inte skyddsanordningarna.
Tekniska data för WG3524HS
| Modell | NICE WINGO WG3524HS |
|---|---|
| Motor | 24 V DC; inte direktanslutning till 230 V |
| Kraft | Max. 1 500 N, nominell 650 N |
| Hastighet | 0,040 m/s utan belastning; cirka 10 s / 90° utan acceleration och inbromsning vid standardmontering |
| Effektförbrukning / ström | Max. 120 W / 5 A; nominellt 72 W / 3 A |
| Cykel | Upp till 30 cykler/h vid nominell kraft |
| Slaglängd | 470 mm |
| Kapslingsklass | IP44 |
| Driftstemperatur | −20 till +50 °C |

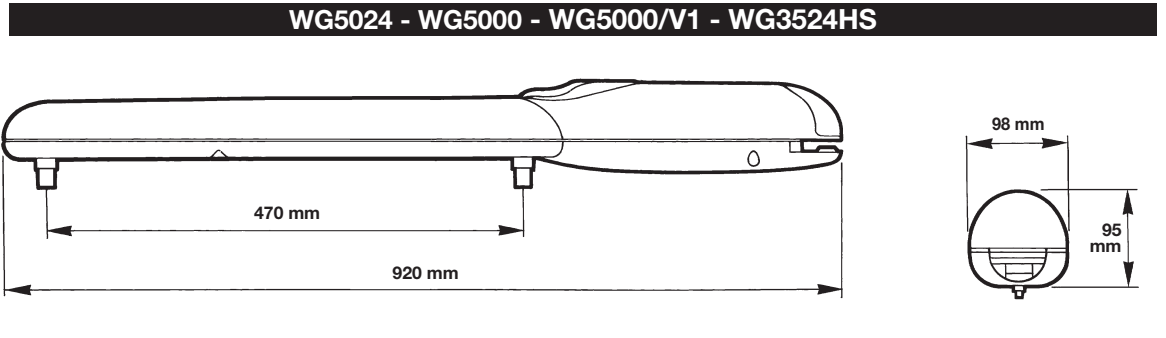

| Mått | 920 × 98 × 95 mm |
| Vikt | 6 kg |
Vi hjälper dig att välja utifrån mått, vikt, fyllning, användningsfrekvens och gångjärnens placering. Kontakta oss med dessa uppgifter och ett foto av monteringsplatsen.
