Snabb motor NICE Hyke HK7224 HS
Nytt| Produkttillgänglighet: | inom 7 dagar | Vi skickar normalt varan inom 7 dagar. |
|---|
inom 7 dagar
8 941,16 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning Snabb motor NICE Hyke HK7224 HS
NICE HYKE HK7224HS är en snabb ledad självhämmande motor för ett slaggrindsblad. Det är den andra motorn utan styrenhet; för en tvåbladig grind måste den kombineras med HK7024HS. HK7224HS är inte en komplett drivning för en enkelbladig grind när den används separat.
Motorn drivs med 24 V DC. Den får ström och styrs av den inbyggda styrenheten i HK7024HS; HK7224HS ansluts inte separat till 230 V-nätet. Tack vare den ledade armen kan den även monteras när gångjärnet är förskjutet på ett bredare underlag, förutsatt att placeringen och det fria utrymmet överensstämmer med monteringsdiagrammet. Vid normal montering tar det cirka 10 s att öppna 90°.
| Snabbnavigering | |
|---|---|
| Val av drivning | Tillbehör |
| Montering | Arm och ändstopp |
| Inkoppling | Anslutningar |
| Första uppstart | Programmering |
| Felsökning | Återställning |
| Underhåll | Livslängd |
| Specifikationer | Manual PDF |
Val av drivning och gränsvärden för grindbladet

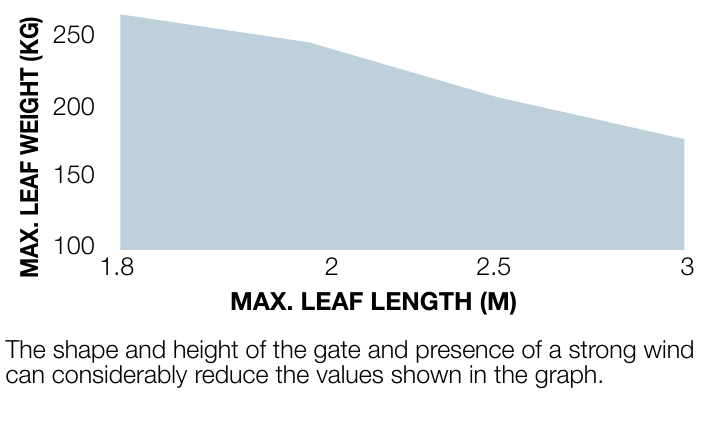

För HYKE HS gäller separata maxvärden för längd 3 m och vikt 270 kg. De gäller inte samtidigt: det är kombinationen enligt diagrammet som avgör. För ett 3 m långt grindblad visar diagrammet cirka 175 kg; för ett 1,8 m långt grindblad cirka 260 kg. Längden 3 m och vikten 250 kg utgör därför inte en tillåten kombination för ett och samma grindblad. Tät fyllning, vind, dålig balansering eller motstånd vid rörelse kan sänka gränsvärdet ytterligare.
Diagrammet visar grindbladets längd horisontellt och vikten vertikalt enskilda grindbladet.
Med en förkortad arm är räckvidden mindre än med en arm i full längd. Kontrollera att grinden löper fritt, att grindbladet är stabilt och att armen kan placeras säkert innan du väljer drivning. En motor hör till ett grindblad; två motorer ökar inte den tillåtna vikten för ett enskilt grindblad.
Styrning och kompatibla tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Motor och styrning | En motor per grindblad. Drivningen kräver HK7024HS som styr hela tvåbladiga grinden. |
|
| Radiomottagare | SM-kontakt i styrenheten HK7024HS; välj mottagare efter sändarens kodning. | |
| Fjärrkontroll | Parkoppla med den installerade mottagaren; frekvensen i sig avgör inte kompatibiliteten. | |
| Fotoceller | Säkerhetsanordningar på BlueBUS; kör en inlärningscykel efter installation. | |
| Varningsljus | Signalerar rörelse. FLASH-utgången är 12 V DC / max. 21 W. | |
| Reservkraft | För HK7024HS vid strömavbrott, efter kontroll av kretskort och kontakt. |
|
Montering och kontroll av installationsplatsen

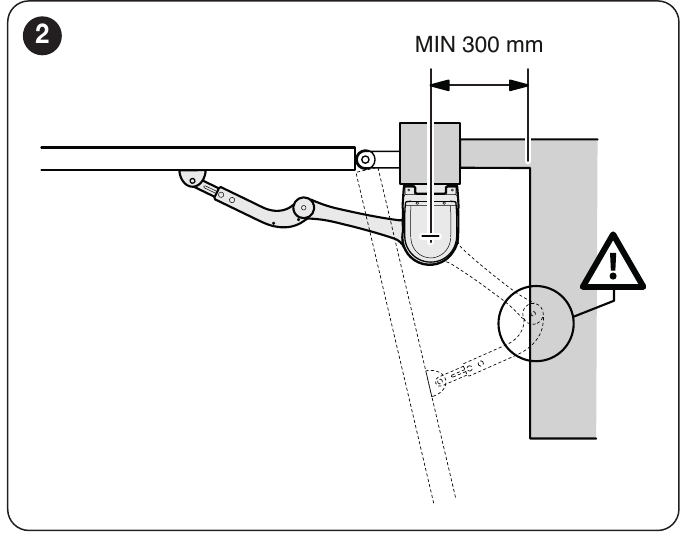

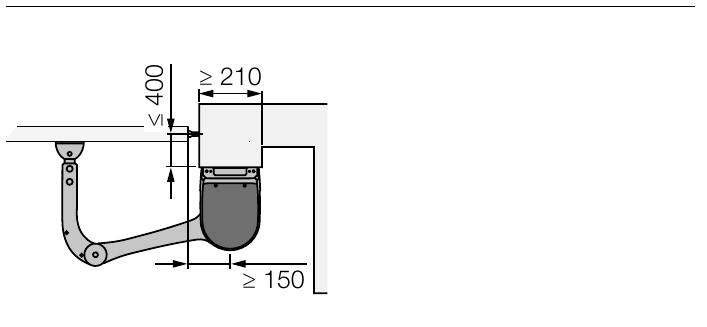

Underlaget måste säkert bära konsolen och armen måste kunna rotera fritt längs hela rörelsebanan. Reservera minst 210 mm utrymmesbredd för motorn. Vid den visade monteringen måste avståndet från motoraxeln till hindret på motsatt sida vara minst 300 mm; mät det ytterligare måttet 150 mm och gångjärnets förskjutning enligt den aktuella ritningen. Detta är inte universella stolpmått. En gångjärnsförskjutning på upp till cirka 400 mm är endast möjlig med en geometri som motsvarar ritningen och diagrammet. Välj konsolens ankare utifrån det faktiska underlaget; de ingår inte med motorn.

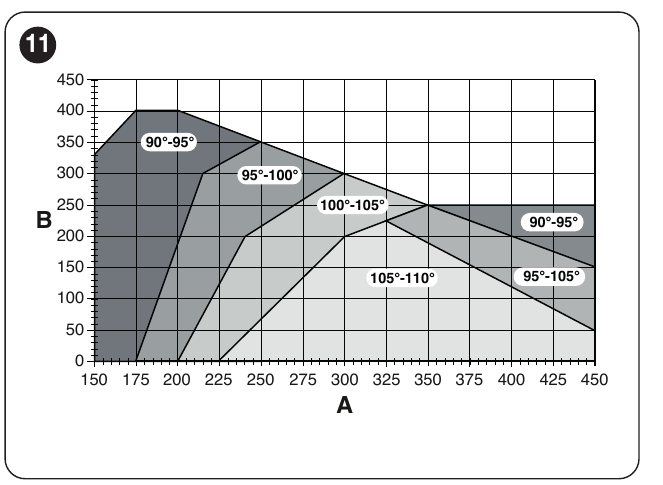

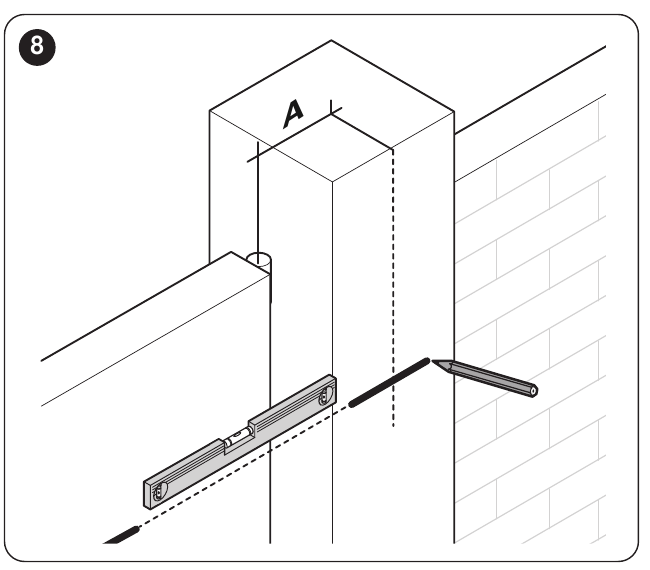

Mät gångjärnsaxelns läge, konsolen och önskad öppningsvinkel innan du borrar. Använd originaldiagrammet med A/B-mått för hela armen; fäst grindbladskonsolen på en stabil del av ramen. Med den fullängdiga armen är den maximala öppningsvinkeln 110° enligt monteringsdiagrammet. Reparera först en grind som kärvar, är deformerad eller saknar fasta ändstopp.
Fullängdsarm och förkortad arm, ändstopp
Mät det fria måttet E vid hindret. Använd fullängdsarmen vid E på minst 650 mm; vid E på 300–650 mm ska den kortas enligt monteringsanvisningen. En förkortad arm begränsar den tillåtna vinkeln och kombinationen av längd och vikt. För den här konfigurationen ska du utgå från diagrammet och inte överskrida den planerade öppningsvinkeln. Förkortningen görs på de avsedda ställena på originalarmen, inte på måfå.

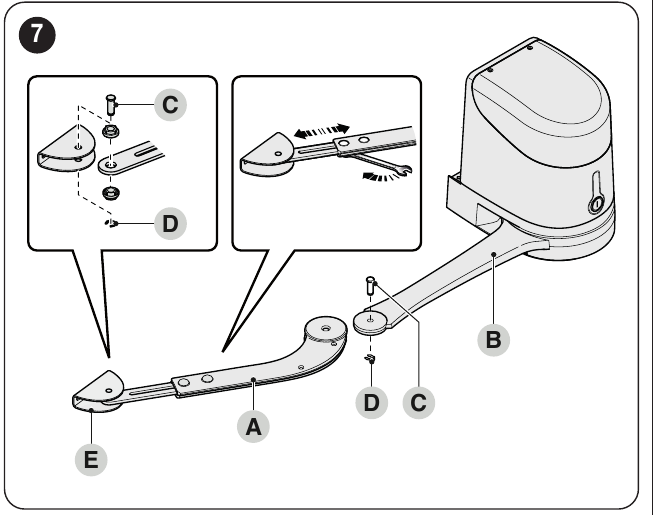

När motorn har fästs ska du justera armen och grindbladskonsolen i den yttersta fasta punkten, kontrollera att armen hamnar rätt i ändläget och ställa in de mekaniska öppnings- och stängningsstoppen. Frikoppla motorn och kör den manuellt genom hela rörelsebanan; rörelsen ska vara lätt och fri från kollisioner.
Elektrisk anslutning

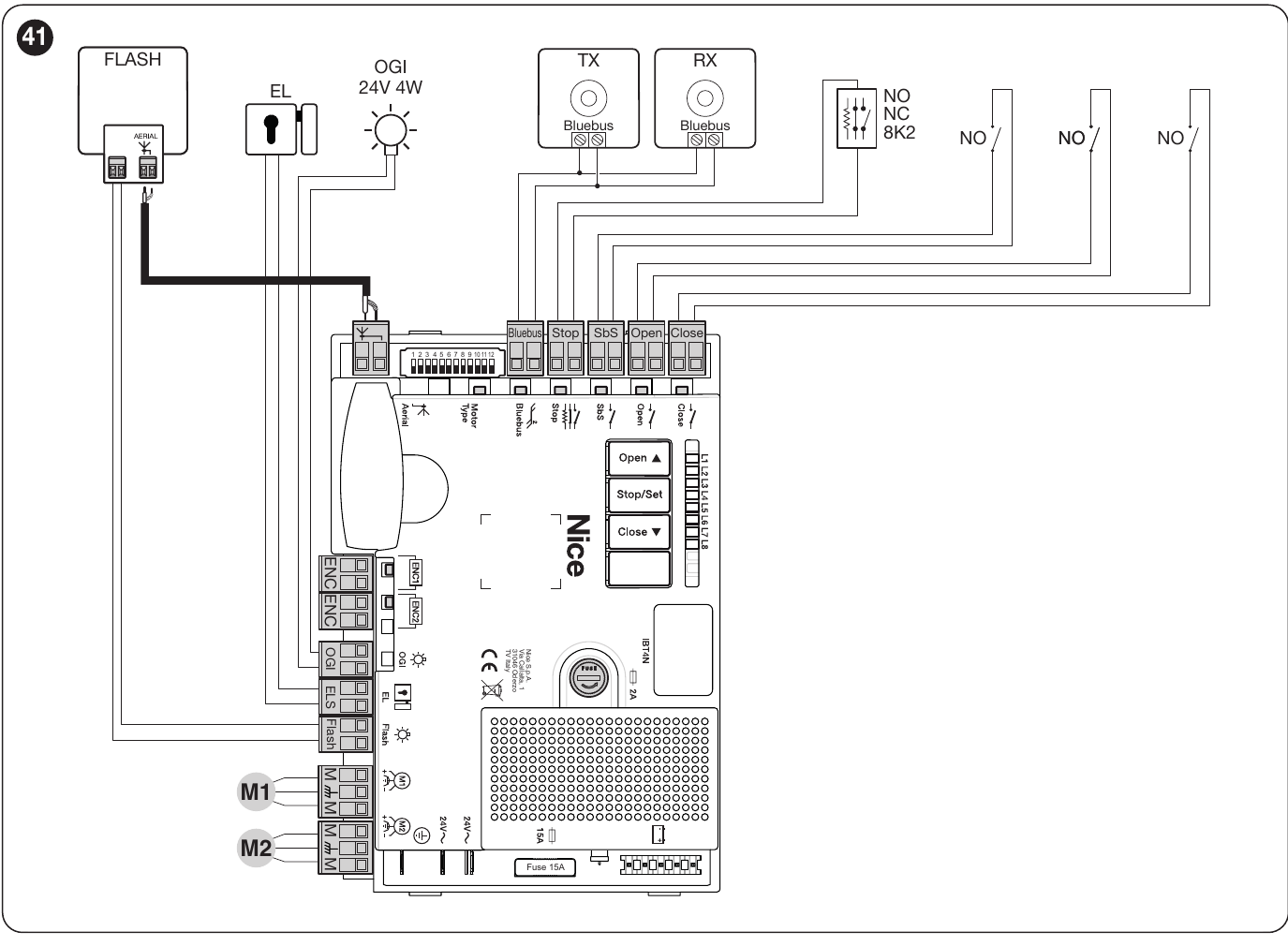

Den här motorn ansluts till utgång M2 på styrenheten i HK7024HS och dess pulsgivare till ENC2; plintarna M1/ENC1 är avsedda för den första motorn. Kontrollera grindbladens ordningsföljd under inlärningen. Styrenheten levererar 24 V DC, inte nätspänningen. Koppla bort både nätspänningen och reservkraften innan arbetet påbörjas. För den andra motorn ska du använda en 3 × 1,5 mm²-kabel på upp till 10 m och en 2 × 1 mm²-kabel till pulsgivaren på upp till 10 m; kabeldragning och ledararea måste anpassas till installationen.
Strömförsörjning till tillbehör och polaritet
| Plintar | Anslutning |
|---|---|
| BlueBUS | Två ledare för kompatibla fotoceller; utan polaritet. Upprepa inlärningen när enheter har ändrats. |
| SbS (+) och STOP (−) | Hjälputgångar 24 V DC, högst 200 mA mellan plintarna som är märkta så på det integrerade kretskortet, enligt bilden. Spänningen är kvar även i standbyläge. Dessa plintar fungerar även som kommando- och säkerhetsingångar; tillbehörens strömförsörjning måste ta hänsyn till kontaktkopplingen. |
| STOP, SbS, ÖPPNA, STÄNG | Potentialfria kontakter; STOP kan vara NO, NC eller ett motstånd på 8,2 kΩ beroende på inlärningen. Ingen +/−-polaritet anges för själva kontakten. |
| ENC1 / ENC2 | Pulsgivaren för respektive motor; enligt anvisningarna utan polaritet. |
| FLASH | 12 V DC, högst 21 W; välj varningsljus efter driftläge och strömförbrukning. Gissa inte polariteten på enskilda omärkta ledare. |
| ELS / OGI | ELS: lås 12 V AC, högst 15 VA. OGI: indikering 24 V DC, högst 4 W. Utgångarnas funktion kan ändras genom programmering. |
Första start och inlärning av lägen
HK7224HS har inga programmeringsknappar eller någon egen styrenhet. HS-typ, lägesinlärning och driftsfunktioner ställs in på kretskortet i HK7024HS. Följande steg gäller endast en sådan konfiguration med den 12-lägesomkopplare som visas i schemat.
Vid anslutning till HK7024HS ska du först låta det integrerade kretskortet identifiera BlueBUS och STOP, sedan ställa in HYKE HS-omkopplaren och lära in ändlägena. Vid en dubbelgrind måste styrenheten identifiera M1 och M2 korrekt. Om de första rörelserna eller ordningsföljden inte stämmer ska du avbryta inlärningen och kontrollera motor- och pulsgivarkablarna.
Programmering på det integrerade kretskortet
Funktionerna ställs endast in på motorns integrerade kretskort HK7024HS. Kontrollera det faktiska modellnumret och omkopplarnas placering när du byter kretskort.
Felsökning
På HK7024HS blinkar BlueBUS ungefär en gång per sekund vid normal drift. Långsamma blinkningar från L1/L2 betyder att enheter har ändrats eller inte lärts in; långsamma blinkningar från L3/L4 betyder att lägen inte har lärts in eller att omkopplarna har ändrats efter inlärningen. Lär då in lägena på nytt. En släckt STOP-LED signalerar att säkerhetsingången har aktiverats. För den andra motorn HK7224HS ska du hålla uppsikt efter dessa signaler på den första drivenheten med styrenheten.
Vid ett fel upprepar FLASH-lampan en grupp korta blinkningar och upprepar gruppen efter en paus på 1 sekund. Räkna blinkningarna i en grupp.
| Antal blinkningar från FLASH | Kontrollera |
|---|---|
| 1 | Ändrad eller frånkopplad BlueBUS-enhet; upprepa enhetsinlärningen efter reparationen. |
| 2 | Fotocell eller hinder i dess stråle. |
| 3 | Ökat motstånd under rörelsen eller kraftinställning; kontrollera först mekaniken. |
| 4 | STOP aktiv eller ändring av en inlärd säkerhetsingång. |
| 5 | Fel i styrenhetens interna parametrar; vänta minst 30 s och försök sedan ge ett kommando igen. Om felet kvarstår ska du koppla från och återansluta strömmen; kontakta service om det återkommer. |
| 6 | Gränsen för på varandra följande cykler eller cykler per timme har överskridits; vänta några minuter tills begränsaren tillåter nästa rörelse. |
| 7 | Fel i elektriska kretsar; vänta minst 30 s och försök sedan ge ett kommando igen. Kontakta service om felet kvarstår efter att strömmen återställts. |
| 8 | Ett annat kommando som är aktivt hela tiden hindrar en ny rörelse; kontrollera styringångarna och orsaken till att kommandot hålls aktivt. |
| 9 | Grinden har låsts med ett kommando; lås upp den med motsvarande styrkommando. |
| 10 | Pulsgivaren har registrerat ett hinder eller hög friktion; kontrollera grindbladets rörelsebana. |
Återställning av inställningar
Håll på det integrerade kretskortet i HK7024HS ned Open och Close, tills L1 och L2 börjar blinka. Släpp sedan knapparna. Detta återställer programmeringens fabriksinställningar; egna inställningar går förlorade. Efter återställningen ska du kontrollera kretskortets anslutningar och indikeringar. Om det kräver ny inlärning av enheter eller lägen ska du göra det innan driften påbörjas.
Manuell frikoppling och underhåll
Vid strömavbrott frikopplar du motorn med den medföljande nyckeln och spaken, som vrids 90°, och flyttar sedan grindbladet för hand. Lås motorn igen innan automatisk drift återupptas. Underhåll ska utföras av en tekniker senast efter 6 månader eller 20 000 manövrer: kontrollera slitage, konsolernas hållfasthet, ändstoppen, grindens fria rörelse och säkerhetsanordningarna.
Beräknad livslängd

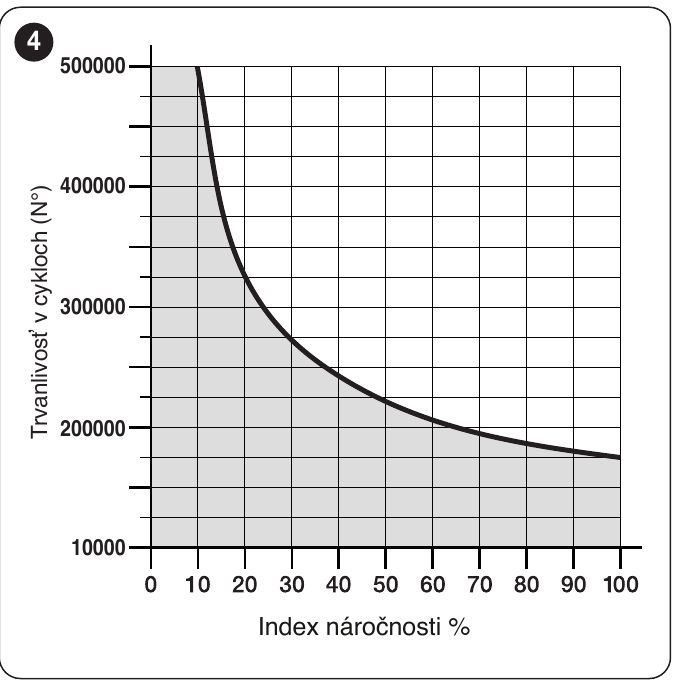

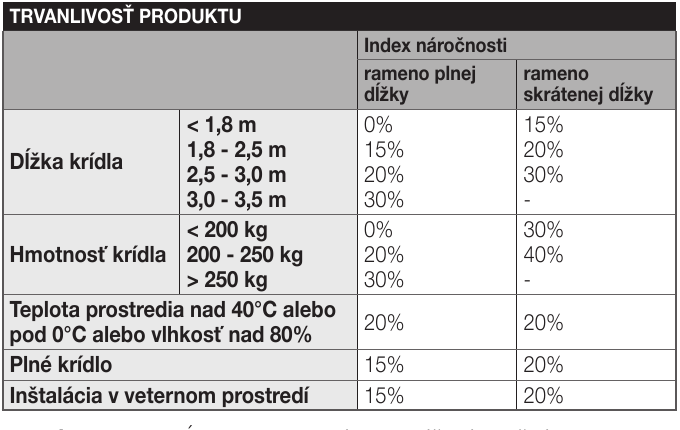

Belastningsindexet är summan av påverkan från längd, vikt, fullängds- eller förkortad arm, temperatur/fuktighet, tätt grindblad och vind. Tillverkarens värden är vägledande och utgör ingen garanti för ett visst antal cykler. Kontrollera först att kombinationen av längd och vikt är tillåten enligt HYKE HS-diagrammet ovan; använd därefter indexet för en ungefärlig uppskattning av livslängden. Diagrammet över antal cykler är ingen garanti.
| Hela automatiksystemets egenskaper | Index | Livslängdsgraf |
|---|---|---|
|
| |
Tekniska specifikationer och mått
| Parameter | Värde |
|---|---|
| Modell | NICE HYKE HK7224HS |
| Användningsområde | HighSpeed-ledarmsdrivning för ett grindblad; HK7224HS är den andra motorn utan styrenhet. |
| Motorspänning | 24 V DC |
| Strömförsörjning | 24 V DC från styrenheten HK7024HS; utan egen nätanslutning. |
| Effektförbrukning / strömförbrukning | 140 W; kortvarigt upp till 6 A (högst 2 s). |
| Hastighet utan belastning | 2 varv/min; tid för 90° cirka 10 s vid normal montering, utan acceleration och inbromsning. |
| Startmoment / nominellt moment | 500 / 120 Nm. |
| Drift | Högst 40 cykler/h vid nominellt moment; kontinuerlig drift i högst 7 min. |
| Drifttemperatur | −20 till +50 °C enligt aktuell katalog. |
| Kapslingsklass | IP54 med oskadat hölje. |

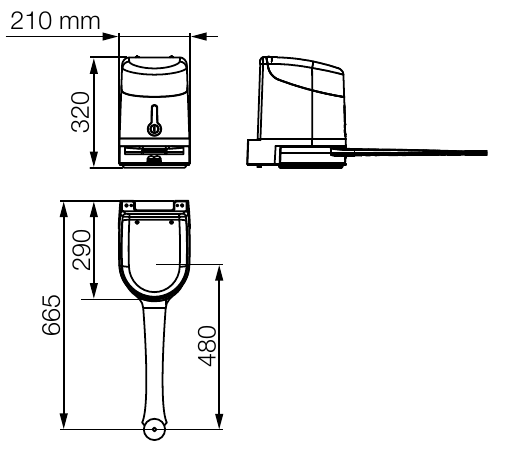

| Motorns mått | 290 × 210 × 320 mm. |
| Motorns egen vikt | 9,5 kg. |
