Produktbeskrivning Snabb motor NICE Hyke HK7024 HS
NICE HYKE HK7024HS är en snabb ledarmsmotor självhämmande drivning för ett blad på en slaggrind. Den har en inbyggd styrenhet; för en tvåbladig grind kompletteras den med HK7224HS.
Motorn drivs med 24 V DC. 230 V AC från elnätet ansluts till den integrerade enheten HK7024HS, inte direkt till den andra motorn. Tack vare ledarmen kan den även monteras när gångjärnet sitter förskjutet på ett bredare underlag, förutsatt att placeringen och det fria utrymmet följer monteringsdiagrammet. Vid normal montering tar en öppning på 90° cirka 10 s.
| Snabbnavigering | |
|---|---|
| Val av motor | Tillbehör |
| Montering | Arm och ändstopp |
| Inkoppling | Anslutningar |
| Första uppstart | Programmering |
| Felsökning | Återställning |
| Underhåll | Livslängd |
| Specifikationer | PDF-manual |
Val av motor och bladets begränsningar
För HYKE HS gäller separata maxvärden för längd 3 m och vikt 270 kg. De gäller inte samtidigt: det är kombinationen enligt diagrammet som avgör. För ett 3 m långt blad visar diagrammet cirka 175 kg; för ett 1,8 m långt blad cirka 260 kg. Längden 3 m och vikten 250 kg utgör därför inte en tillåten kombination för ett och samma blad. Tät fyllning, vind, dålig balans eller motstånd vid rörelse kan sänka gränsen ytterligare.
Diagrammet visar bladets längd vågrätt och vikten lodrätt för ett blad.
Med en förkortad arm är kapaciteten lägre än med en arm i full längd. Kontrollera att grinden rör sig fritt, att bladet är stabilt och att armen kan placeras säkert innan du väljer motor. En motor används per blad; två motorer ökar inte den tillåtna vikten för ett enskilt blad.
Styrning och kompatibla tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Motor och styrning | En motor per blad. Lägg till för det andra bladet HK7224HS. |
|
| Radiomottagare | SM-kontakt i styrenheten HK7024HS; välj mottagare efter fjärrkontrollens kodning. | |
| Fjärrkontroll | Parkoppla med den monterade mottagaren; frekvensen i sig avgör inte kompatibiliteten. | |
| Fotoceller | Säkerhetsenheter för BlueBUS; kör en inlärning efter att de har lagts till. | |
| Varningslampa | Indikerar rörelse. FLASH-utgången är 12 V DC / max. 21 W. | |
| Nödströmförsörjning | För reservkraft till HK7024HS vid strömavbrott, efter kontroll av kretskort och kontakt. |
|
Montering och kontroll av platsen
Underlaget måste bära konsolen säkert och armen måste kunna rotera fritt längs hela rörelsebanan. Avsätt minst 210 mm utrymmesbredd för motorn. Vid den visade monteringen måste avståndet från motoraxeln till hindret på motsatt sida vara minst 300 mm; mät det andra måttet, 150 mm, och gångjärnsförskjutningen enligt motsvarande ritning. Detta är inte universella stolpmått. En gångjärnsförskjutning på upp till cirka 400 mm är endast möjlig med en geometri som motsvarar ritningen och diagrammet. Välj konsolens förankringar efter det faktiska underlaget; de ingår inte med motorn.
Mät gångjärnsaxelns och konsolens läge samt önskad öppningsvinkel innan du borrar. Använd originaldiagrammet med måtten A/B för hela armen; fäst grindbladets konsol på en stadig del av ramen. Med den fullånga armen är den övre gränsen för öppningsvinkeln 110° enligt monteringsdiagrammet. Reparera grinden först om den kärvar, är deformerad eller saknar fasta ändstopp.
Fullång och förkortad arm, ändstopp
Mät det fria måttet E vid hindret. Använd den fullånga armen vid E på minst 650 mm; vid E 300–650 mm ska den förkortas enligt monteringsanvisningen. Den förkortade armen begränsar tillåten vinkel samt kombinationen av längd och vikt; utgå från diagrammet för denna konfiguration och överskrid inte den projekterade öppningsvinkeln. Förkortningen ska göras på de angivna ställena på originalarmen, inte på en höft.
När motorn har fästs, justera armen och grindbladets konsol vid den yttersta fasta punkten. Kontrollera att armen passar korrekt i ändläget och ställ in de mekaniska öppnings- och stängningsstoppen. Frikoppla motorn och för den manuellt genom hela rörelsebanan; rörelsen ska vara lätt och fri från kollisioner.
Elektrisk anslutning
Det integrerade styrkortet styr båda motorerna. På en enkelbladig grind ansluts motorn till M2; M1 lämnas oanvänd. På en dubbelbladig grind är M1 det grindblad som stängs först och M2 det andra; anslut respektive pulsgivare till ENC1/ENC2. Koppla bort nätspänningen och reservströmkällan innan arbetet påbörjas. För den andra motorn används en kabel på 3 × 1,5 mm² upp till 10 m och en pulsgivarkabel på 2 × 1 mm² upp till 10 m; den faktiska kabeldragningen och ledararean måste stämma med installationen.
Tillbehörsmatning och polaritet
| Plintar | Anslutning |
|---|---|
| BlueBUS | Två ledare för kompatibla fotoceller; utan polaritet. Upprepa inlärningen när enheter har ändrats. |
| SbS (+) och STOP (−) | Hjälputgång 24 V DC, högst 200 mA mellan de plintar på det integrerade styrkortet som är märkta så enligt bilden. Spänningen finns kvar även i standbyläge. Dessa plintar fungerar även som kommando- och säkerhetsingång; tillbehörens strömförsörjning måste följa kontaktkopplingen. |
| STOP, steg-för-steg, OPEN, CLOSE | Potentialfria kontakter; STOP kan vara NO, NC eller ett motstånd på 8,2 kΩ enligt inlärningen. För själva kontakten anges ingen +/−-polaritet. |
| ENC1 / ENC2 | Pulsgivare för respektive motor; enligt anvisningarna utan polaritet. |
| FLASH | 12 V DC, högst 21 W; välj varningslampan efter driftläge och strömförbrukning. Polariteten för enskilda omärkta anslutningar får inte uppskattas. |
| ELS / OGI | ELS: lås 12 V AC, högst 15 VA. OGI: indikering 24 V DC, högst 4 W. Utgångarnas funktion kan ändras genom programmering. |
Första start och inlärning av positioner

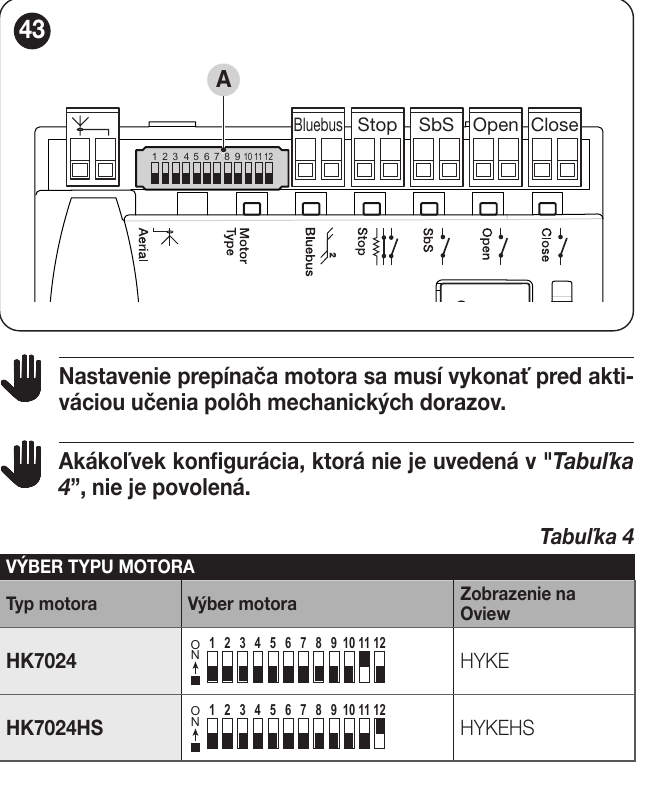

På HK7024HS-kortet ställs motortypen in innan positionerna lärs in. På den visade 12-lägesbrytaren på kortet är läge 12 aktiverat för HYKE HS; övriga lägen är avstängda. Om ditt styrkort har en annan märkning eller utformning ska inställningarna göras enligt det kort som faktiskt är monterat.
- Kontrollera att anslutningarna är korrekta, att de mekaniska stoppen är inställda och att det finns fritt utrymme. Ställ grindbladet ungefär mitt på rörelsebanan innan spänningen slås på.
- När strömmen slagits på ska BlueBUS blinka ungefär en gång per sekund; fotocellernas LED-lampor reagerar och FLASH förblir släckt.
- Tryck på Open och Stop/Set samtidigt i cirka 3 s tills L1 och L2 börjar blinka snabbt. Efter inlärningen ska STOP lysa och L1/L2 vara släckta.
- Kontrollera att motortypen HS är vald. Håll Stop/Set + Close intryckta i cirka 5 s tills L3/L4 blinkar snabbt. Styrenheten stänger först M1 långsamt, därefter M2, öppnar båda och stänger sedan snabbt. Vid en motor hoppas M1 över.
- Om fel grindblad rör sig först eller rör sig åt fel håll ska du avbryta inlärningen. En behörig tekniker ska korrigera anslutningen till motorn och motsvarande pulsgivare och sedan upprepa inlärningen. Om en fotocell eller STOP aktiveras avbryts inlärningen.
- Kontrollera riktning, inbromsning, stopp och alla säkerhetsanordningar genom att köra flera fullständiga cykler. Grindbladet ska vara lätt att manövrera även när motorn är frikopplad.
Programmering på det integrerade styrkortet
Första nivån: Håll Stop/Set intryckt tills L1 börjar blinka och släpp sedan knappen; välj LED med Open/Close och växla status med Stop/Set (snabb blinkning = OFF, långsam blinkning = ON). Vänta 10 s när du är klar. Låt det inte gå mer än 20 s mellan knapptryckningarna.
| LED – funktion | Status ON / OFF |
|---|---|
| L1 – Automatisk stängning | Stänger efter paustiden; OFF = halvautomatisk drift. Fabriksinställning: OFF. |
| L2 – Stängning efter fotocell | När automatisk stängning är aktiverad förkortas paustiden till 5 s efter att fotocellen har aktiverats. Om automatisk stängning är avstängd aktiveras den med den programmerade paustiden när fotocellen aktiveras. Fabriksinställning: OFF. |
| L3 – Stäng alltid | Om grinden är öppen när strömmen återställs börjar den varna efter 10 s, blinkar i 5 s och stängs sedan. Fabriksinställning: OFF. |
| L4 – Standby för allt | Efter en minut utan rörelse stängs BlueBUS och de flesta LED-lampor av. Fabriksinställning: OFF. |
| L5 – ELS-utgång som belysning | ON ändrar elslåsets funktion till ledljus. Fabriksinställning: OFF. |
| L6 – Förvarning med blinkning | ON aktiverar varningslampan 3 s före rörelsen. Fabriksinställning: OFF. |
| L7 – CLOSE som partiell öppning 1 | ON ändrar funktionen för CLOSE-ingången. Fabriksinställning: OFF. |
| L8 – OGI som serviceindikator | ON ändrar funktionen för indikatorn för öppen grind. Fabriksinställning: OFF. |
Andra nivån: Håll Stop/Set intryckt tills L1 börjar blinka och släpp sedan knappen; välj ingångs-LED med Open/Close. Håll Stop/Set intryckt igen; efter cirka 3 s tänds den aktuella inställningen. Håll fortfarande Stop/Set intryckt och välj LED för önskat värde med Open/Close. Släpp sedan Stop/Set och vänta 10 s. Fabriksinställningarna för detta styrkort är markerade med fetstil.
| Ingångs-LED – parameter | Inställnings-LED – värde |
|---|---|
| L1 – Paustid | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Stegvis drift | L1 Ö–S–Z–S; L2 Ö–S–Z–Ö; L3 Ö–Z–Ö–Z; L4 bostad; L5 bostad 2; L6 kort kommando för gångöppning; L7 person närvarande; L8 öppning i halvautomatiskt läge och stängning genom att hålla kommandot intryckt. |
| L3 – Motorernas hastighet | L1 mycket långsamt; L2 långsamt; L3 medelhastighet; L4 snabbt; L5 mycket snabbt; L6 mycket snabbt; L7 snabb öppning/långsam stängning; L8 mycket snabb öppning/medelsnabb stängning. |
| L4 – Avlastning efter stängning | L1 ingen; L2 nivå 1 ≈100 ms; L3 nivå 2; L4 nivå 3; L5 nivå 4; L6 nivå 5; L7 nivå 6; L8 nivå 7 ≈800 ms. |
| L5 – Motorernas kraft | L1 minimum; L2 nivå 2; L3 nivå 3; L4 nivå 4; L5 nivå 5; L6 nivå 6; L7 nivå 7; L8 maximum. |
| L6 – Gångöppning/delöppning | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 hela M2; L5 båda grindbladen 1/4 av den mindre öppningen; L6 båda 1/2; L7 båda 3/4; L8 båda till den mindre av de inlärda vinklarna. |
| L7 – Underhållsvarning | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 manövrer. |
| L8 – Felhistorik | L1 senaste manövern; L2–L8 den näst senaste till den åttonde senaste manövern. |
Diagnostik
På HK7024HS blinkar BlueBUS ungefär en gång per sekund vid normal drift. Långsamma blinkningar på L1/L2 betyder att enheter har ändrats eller inte lärts in; långsamma blinkningar på L3/L4 betyder att positioner inte har lärts in eller att omkopplarna ändrats efter inlärningen. Lär in positionerna på nytt. En släckt STOP-LED signalerar att en säkerhetsingång har aktiverats. Om det finns en andra motor, HK7224HS, ska dessa indikeringar kontrolleras på den första drivenheten med styrenheten.
Vid fel upprepar FLASH-lampan en grupp korta blinkningar och upprepar gruppen efter en paus på 1 sekund. Räkna blinkningarna i en grupp.
| Antal blinkningar från FLASH | Vad som ska kontrolleras |
|---|---|
| 1 | BlueBUS-enhet ändrad/frånkopplad; upprepa inlärningen av enheterna efter reparationen. |
| 2 | Fotocell eller hinder i dess stråle. |
| 3 | Ökat motstånd vid rörelse eller felaktig kraftinställning; kontrollera först mekaniken. |
| 4 | STOP aktiv eller ändring av en inlärd säkerhetsingång. |
| 5 | Fel i styrenhetens interna parametrar; vänta minst 30 s och försök ge kommandot igen. Om felet kvarstår, koppla från och återställ strömförsörjningen. Kontakta service om det upprepas. |
| 6 | Gränsen för på varandra följande cykler eller cykler per timme har överskridits; vänta några minuter tills begränsaren tillåter en ny rörelse. |
| 7 | Fel i elektriska kretsar; vänta minst 30 s och försök ge kommandot igen. Om felet kvarstår efter att strömförsörjningen återställts, kontakta service. |
| 8 | Ett annat kontinuerligt aktivt kommando hindrar en ny rörelse; kontrollera styringångarna och orsaken till att kommandot hålls intryckt. |
| 9 | Grinden har blockerats med ett kommando; lås upp den med motsvarande styrkommando. |
| 10 | Enkodern har registrerat ett hinder eller hög friktion; kontrollera grindbladets rörelsebana. |
Återställa inställningarna
På det integrerade kretskortet HK7024HS håller du Open och Close, nedtryckta tills L1 och L2 börjar blinka. Släpp sedan knapparna. Detta återställer programmeringen till fabriksinställningarna; egna inställningar går förlorade. Kontrollera efter återställningen kortets anslutningar och indikeringar. Om enheterna eller positionerna behöver läras in på nytt ska detta göras innan driften återupptas.
Manuell upplåsning och underhåll
Vid strömavbrott låser du upp motorn med den medföljande nyckeln och spaken, som vrids 90°, och flyttar sedan grindbladet för hand. Lås motorn igen innan automatisk drift återupptas. Underhåll ska utföras av en tekniker senast efter 6 månader eller 20 000 manövrer: teknikern kontrollerar slitage, konsolernas fastsättning, ändstopp, grindens fria rörelse och säkerhetsanordningarna.
Beräknad livslängd
Belastningsindexet är summan av faktorerna för längd, vikt, hel eller förkortad arm, temperatur/fuktighet, helt grindblad och vind. Tillverkarens värden är vägledande och utgör ingen garanti för antal cykler. Kontrollera först att kombinationen av längd och vikt är tillåten enligt diagrammet för HYKE HS ovan. Använd därefter indexet för en ungefärlig uppskattning av livslängden. Diagrammet över antal cykler utgör ingen garanti.
| Hela automatiseringens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
|
| |
Tekniska data och mått
| Parameter | Värde |
|---|---|
| Modell | NICE HYKE HK7024HS |
| Användningsområde | Snabbgående ledarmsdrift med integrerad styrenhet för en eller två grindblad. |
| Motorspänning | 24 V DC |
| Strömförsörjning | 230 V AC, 50/60 Hz till den inbyggda styrenheten; motorn är 24 V DC. |
| Effektförbrukning/strömförbrukning | 300 W; 1,5 A vid nätanslutningen. |
| Hastighet utan belastning | 2 varv/min; 90° på cirka 10 s vid normal montering, utan acceleration och inbromsning. |
| Startmoment/nominellt moment | 500 / 120 Nm. |
| Drift | Högst 40 cykler/timme vid nominellt moment; kontinuerlig drift i högst 7 min. |
| Drifttemperatur | −20 till +50 °C enligt den aktuella katalogen. |
| Kapslingsklass | IP54 med oskadat hölje. |
| Motorns mått | 290 × 210 × 320 mm. |
| Motorns vikt | 10,5 kg. |
