Produktbeskrivning NICE Toona TO6024HS – snabb 24 V-motor för slaggrind
NICE Toona TO6024HS är ett snabbt fristående drivsystem för en grindflygel med motor 24 V DC och magnetisk encoder. Gränsvärdena 6 m och 1 450 kg måste bedömas utifrån den gemensamma belastningskurvan.
NICE anger en öppning på 90° på cirka 30 sekunder vid standardmontering, utan att start och inbromsning räknas in. Den faktiska tiden beror på geometrin, grindflygeln och styrenhetens inställning. Motorn säljs separat; tillbehör och styrning väljs separat.
| Snabbnavigering | |
|---|---|
| Förpackning | Tillbehör |
| Satser | Begränsningar |
| Livslängd | Montering |
| Inkoppling | Ändstopp |
| Test | Frikoppling |
| Specifikationer | Underhåll |
| Manual | |
| Tillbehör – plintar och polaritet | Manual i PDF-format |
Det här ingår i drivsystemets förpackning

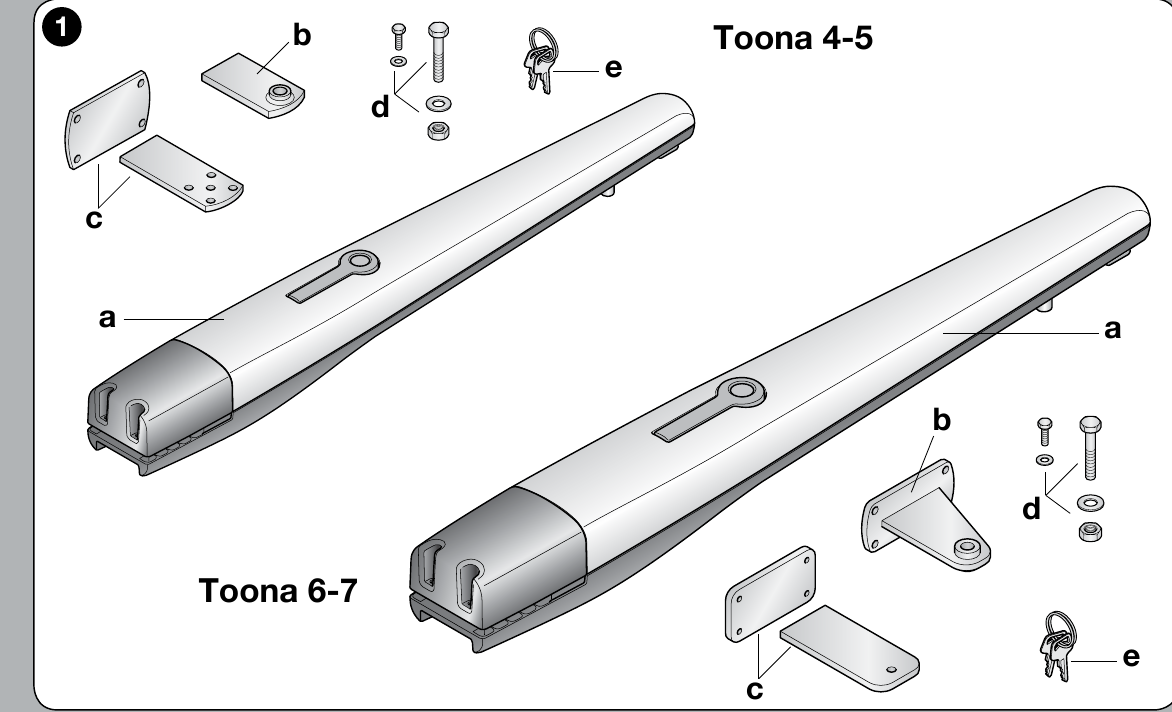

I den nedre delen av originalbilden, märkt Toona 6–7, finns motorn, ett främre fäste, ett bakre fäste med platta, monteringsbeslag och nycklar för manuell frikoppling. Det exakta antalet smådelar beror på den levererade förpackningens utförande; styrenhet och säkerhetstillbehör väljs separat.
Inkoppling av tillbehör med MC824HR30
Följande plintar hör till styrenheten MC824HR30/MCA1R30 i kombination med motorn TO6024HS, inte till själva motorn. Koppla bort nätspänningen och reservbatteriet innan arbetet påbörjas. Använd kopplingsschemat för det aktuella kretskortet om du har en annan modell.
| Tillbehör | Plintar, spänning och polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatibla fotoceller, till exempel EPMB, ansluts med två ledare till BlueBUS. + och − är inte polaritetsbestämda. Ställ in adressen och kör inlärningen igen efter att du har ändrat enheter. |
| STOPP och styrkommandon | Ingången STOP tar emot en potentialfri NO- eller NC-kontakt, eller en komponent med ett motstånd på 8,2 kΩ; tillståndet lärs in. SbS, Open och Close tar emot en potentialfri NO-kontakt på motsvarande plintpar. Kontakterna har ingen +/−-polaritet och anslut inte extern spänning till ingången. |

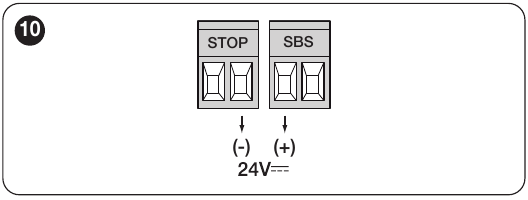

| Hjälpströmförsörjning | Höger plint i STOPP-paret = −, vänster plint i SbS-paret = +, sett enligt bilden nedan (märkningarna ovanför plintarna). Strömförsörjning till lämplig läsare eller modul: 24 V DC (−30 % till +50 %), högst 200 mA, även i standbyläge. Anslut modulens styrrelä separat som en potentialfri kontakt; kontrollera modulens tillåtna spänningsområde och strömförbrukning. |
| Blixtljus, lås, indikatorlampa | FLASH: 12 V DC, högst 21 W; ELS: 12 V AC, högst 15 VA, utan fast +/−-polaritet; OGI: 24 V DC, högst 4 W. För FLASH/OGI anger schemat inte ordningen för +/− på plintparet, så gissa inte; kontrollera märkningen på både kretskortet och produkten om produkten är polaritetskänslig. Utgångarnas funktion kan ändras genom programmering. |
| Radio och reservkraft | Den insticksbara mottagaren ska sitta i kontakten SM, och reservbatteriet i sin avsedda kontakt enligt det monterade kretskortet. De ansluts inte till BlueBUS eller motorns plintar. |
Detaljerade uppgifter om plintarnas placering, inlärning och test av säkerhetskomponenter finns i styrenhetens egen manual för MC824HR30.
Styrenhet och tillbehör
En fristående motor behöver en lämplig styrenhet. Den aktuella MC824HR30/MCA1R30 styr en eller två 24 V-motorer och har en egen manual; använd manualen för kretskortet vid äldre MC824HR10/MCA1R10. Kontrollera det konkreta innehållet i den valda satsen.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr 24 V-motorn; välj manualen för det kretskort som faktiskt är monterat. | |
| Mottagare | Välj radiomottagare utifrån sändarens kodning och kretskortet. | |
| Sändare | Välj utifrån mottagaren; BD- och LR-lägen kräver motsvarande mottagare. |
|
| Fotoceller | Välj utifrån BlueBUS-ingångar, strömförsörjning och den aktuella styrenhetens utrustning. | |
| Varningsljus | Spänning, effekt och blinkläge måste stämma överens med styrenhetens utgång. |
Satser med TO6024HS-motor
Det finns separata satser för både en- och tvåbladiga grindar. Kontrollera det faktiska innehållet i satsen och styrenheten på den aktuella produktsidan före beställning.
| Enbladig grind | Tvåbladig grind |
|---|---|
| Sats med tillbehör Sats med fotoceller Grundsats | Grundsats Sats med tillbehör Sats med fotoceller |
Användningsområde för ett grindblad

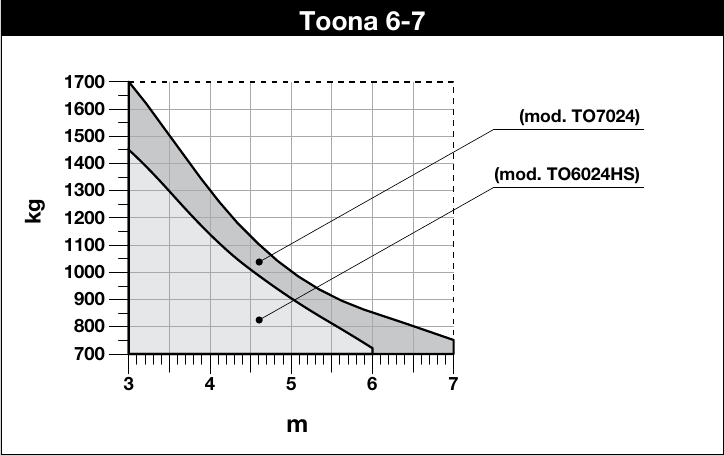

Längd och vikt är gemensamma begränsningar. Kurvan TO6024HS visar cirka 1 450 kg vid 3 m; vid 6 m cirka 700 kg. Använd endast kurvan för din modell och ta hänsyn till rörelsemotstånd, tät fyllning och vind; yttervärdena kan inte kombineras automatiskt.
Livslängd efter belastning

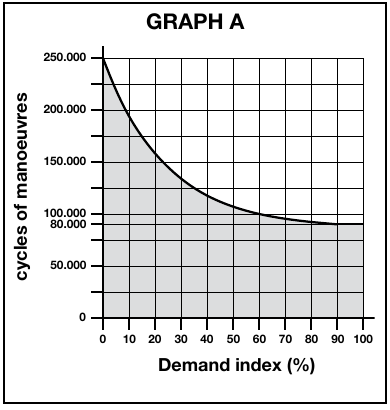

För ett grindblad summerar du relevanta index för vikt, längd och miljö. Jämför sedan summan med NICE-diagrammet. Diagrammet anger inget värde över 100 %. Detta är en ungefärlig uppskattning av livslängden på 80 000 till 250 000 arbetscykler beroende på belastning, inte en garanti.
| Egenskaper för hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
| Vikt upp till 400 kg | 0 % |
|
| Över 400 till 500 kg | 10 % | |
| Över 500 kg | 20 % | |
| Längd 2–3 m | 0 % | |
| Längd 3–4 m | 0 % | |
| Längd över 4 till 5 m | 10 % | |
| Längd över 5 till 6 m | 20 % | |
| Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 % | 20 % | |
| Tät fyllning av grindbladet | 15 % | |
| Vindutsatt område | 15 % |
| NICE-diagram |
|---|
Montering av motor och konsoler
Kontrollera före monteringen att grinden är stabil, att grindbladet rör sig smidigt för hand, att det finns plats för frikoppling och att en lämplig plats finns på den fasta delen av grindbladet. Låt en kvalificerad tekniker sköta monteringen och den elektriska anslutningen.
Montering av bakre konsol och diagram A/B/C
Stolpe och konsoler: Som riktvärde rekommenderar vi en stabil stålstolpe 120 × 120 mm. Vid 100 × 100 mm måste montören särskilt bedöma väggtjocklek, förankring, fundament, gångjärnets förskjutning och vindbelastning. Tvärsnittsmåttet i sig garanterar inte hållfasthet.

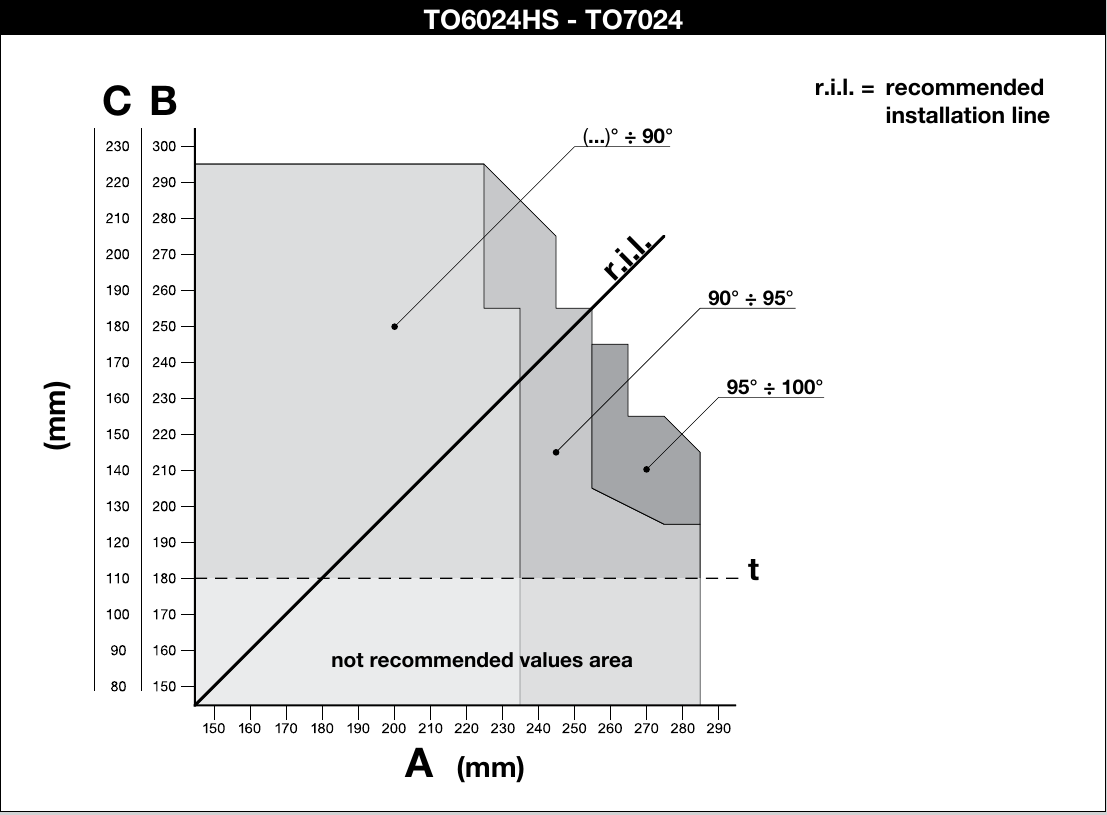

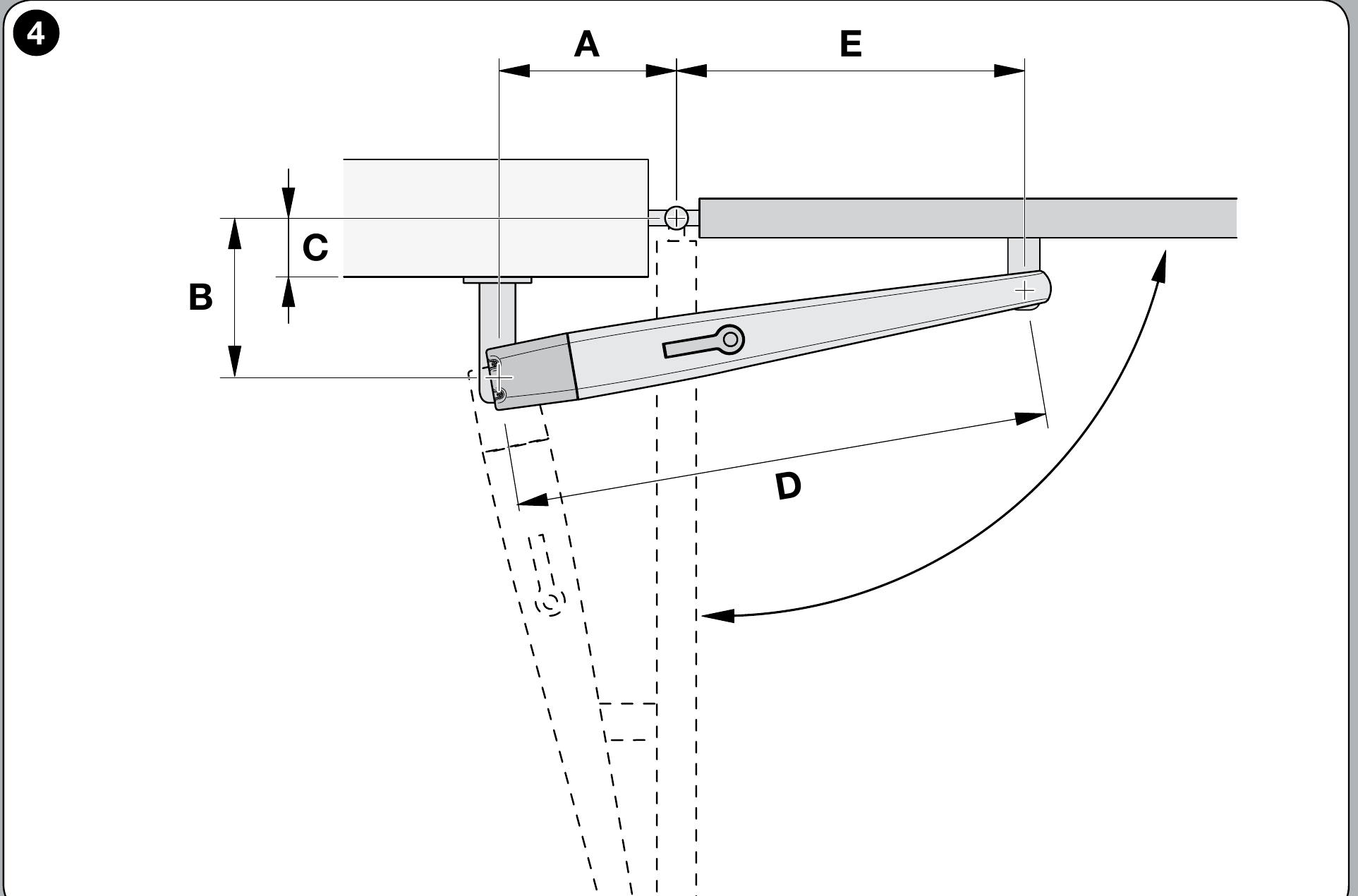

Mät gångjärnets förskjutning C. På originaldiagrammet för TO6024HS/TO7024 drar du en vågrät linje från C och läser av B; skärningspunkten med den rekommenderade linjen r.i.l. bestämmer vinkeln och det lodräta måttet A. Måtten A och B bör vara ungefär lika stora. B-värden under linjen t rekommenderas inte av NICE.

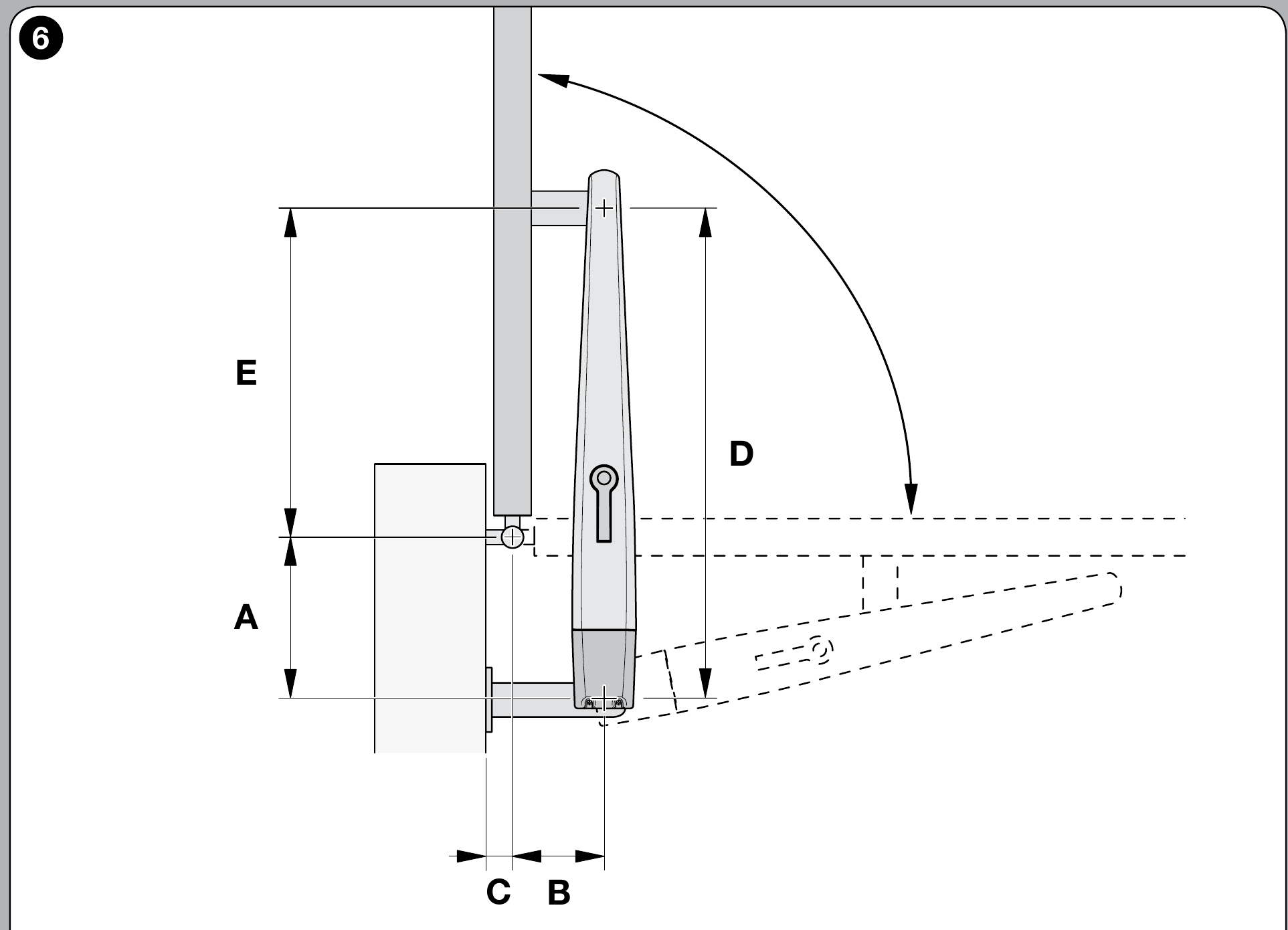

Om stolpens profil eller gångjärnets placering gör det omöjligt att följa diagrammet måste den bakre konsolen anpassas eller en lämplig förlängd infästning för Toona 6–7. Vid utåtgående öppning krävs en förlängd bakre infästning. Välj måtten utifrån den faktiska grinden och kontrollera hela rörelsen före den slutliga svetsningen.
När geometrin har kontrollerats fäster du den bakre konsolen ordentligt vid monteringsplattan och stolpen. Välj fästelement för stolpen efter underlaget. Fäst den främre konsolen på grindbladets fasta del; motorn måste ha det lilla nödvändiga spelet vid tapparna så att den inte kärvar.

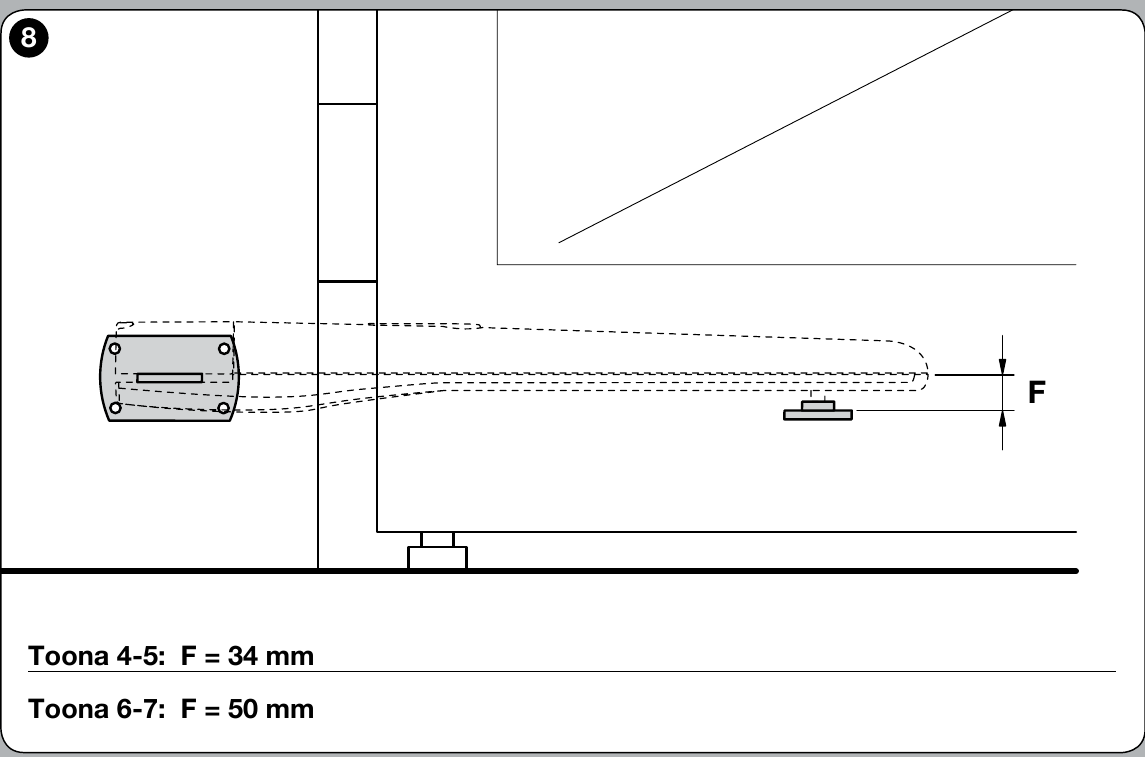

Mått D = 1 070 mm. När A har fastställts läser du av E i NICE-tabellen; höjdskillnaden mellan det främre och bakre fästet är F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Vid den bakre tappen föreskriver NICE att muttern dras åt och sedan lossas 1/10 varv, så att ett minimalt spelrum finns kvar mellan delarna. Dra åt det främre fästet enligt tillverkarens ritning.
Kabeldragning och motoranslutning

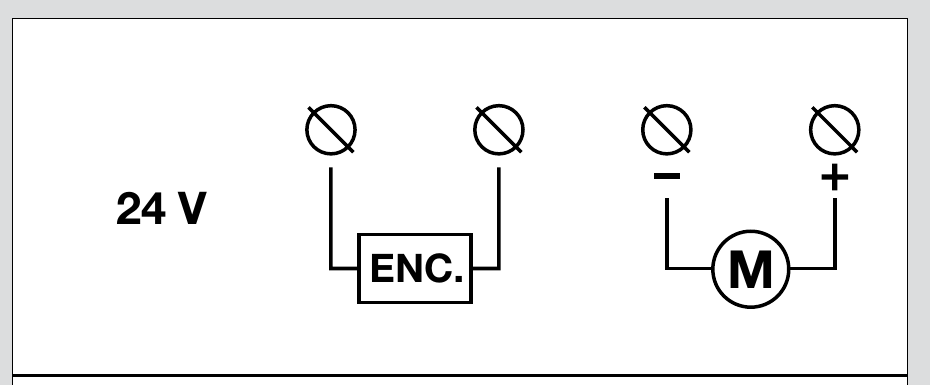

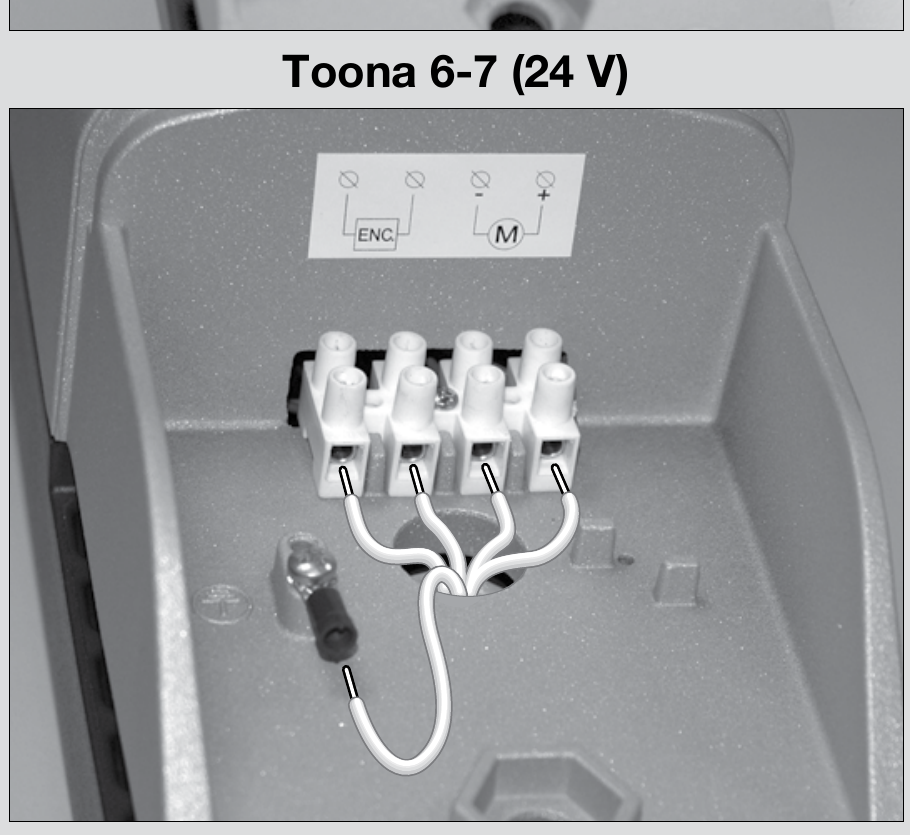

Innan du öppnar kåpan och ansluter kablarna kopplar du bort strömförsörjningen. Drivenheten har separata plintar för enkodern och 24 V DC-motorn; förväxla dem inte. Anslut ledarna och skyddsjorden enligt NICE-originalbilden och instruktionerna för den faktiskt installerade styrenheten. Märkningen 24 V anger motorspänningen, inte automatiskt styrenhetens nätspänning.
Vid öppning utåt ändras motorns polaritet enligt NICE. Samtidigt måste monteringsgeometrinvara korrekt utformad; det räcker inte att bara ändra ledningarna. Kontrollera därefter rörelseriktning, stopplägen och säkerhetsanordningar enligt instruktionerna för det installerade styrkortet.
Invändiga stopp för öppning och stängning

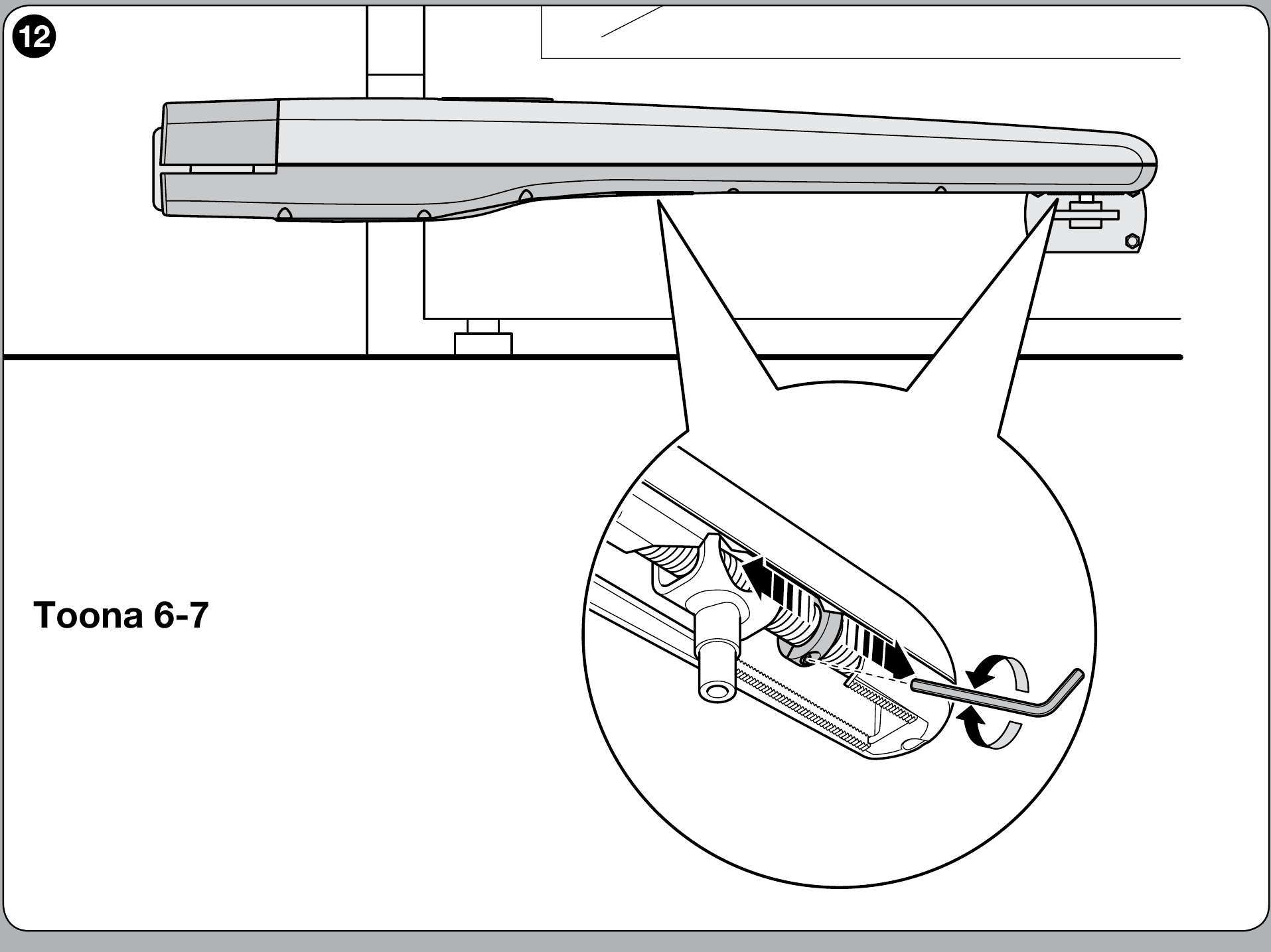

I serien Toona 6–7 ställs de mekaniska stoppen in för både öppning och stängning. Frikoppla motorn och flytta grindbladet så att stoppskruven blir åtkomlig. Lossa skruven, ställ in önskat öppet läge för hand, flytta stoppet intill tappen och dra åt. Upprepa samma procedur i önskat stängt läge och lås sedan motorn. Kontrollera grindens slutlägen och säkerhet under provkörningen.
Provning före första användningen
Efter montering och inställning av stoppen måste en behörig tekniker prova hela grinden, inte bara motorns start. NICE anger som kontroll med drivenheten frikopplad att grindbladet ska kunna föras för hand med en kraft på högst 390 N.
- Kontrollera att grinden kan föras jämnt för hand över hela rörelseområdet, att fästena sitter stadigt och att frikopplingen fungerar säkert.
- Ge upprepade kommandon för öppning, stopp och stängning. Kontrollera rörelseriktning, eftergång, stopp och, vid två grindblad, deras sekvens enligt styrenhetens instruktioner.
- Handfrikoppling av drivenheten Teknikern mäter driftkrafterna enligt gällande krav. Grinden får användas först när provningen har godkänts.

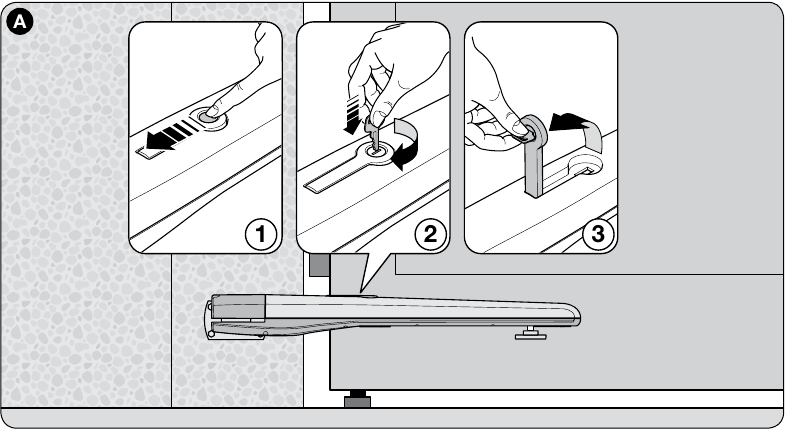

Manuell frikoppling av drivenheten
Frikoppla eller lås drivenheten endast när grindbladet står stilla. Om ett elektriskt lås är installerat ska du låsa upp det först. Koppla bort strömmen vid fel.
- Skjut undan skyddet över frikopplingslåset.
- Sätt i den medföljande nyckeln och vrid den medurs.
- Lyft spaken och flytta grindbladet för hand. Återställ låsningen genom att fälla ned spaken, vrida tillbaka och ta ut nyckeln samt stänga skyddet.
Kontroll och underhåll
Service minst var sjätte månad ska utföras av en behörig tekniker. Efter att strömmen har kopplats bort kontrollerar teknikern infästning, korrosion, slitage, skruvförband och smörjning av skruven med mutter. När strömmen har kopplats på provas rörelse, frikoppling och alla säkerhetsanordningar.
Tekniska data
| Parameter | Värde |
|---|---|
| Modell | TO6024HS |
| Motorspänning | 24 V DC |
| Maximal / nominell strömförbrukning | 5 A / 2,5 A |
| Maximal / nominell effekt | 120 W / 60 W |
| Slaglängd | 584 mm |
| Hastighet utan belastning | 0,016 m/s |
| Maximal / nominell kraft | 2 200 N / 1 200 N |
| Cykler per timme vid nominell kraft | 41 |
| Kapslingsklass | IP44 |
| Drifttemperatur | −20 till +50 °C |
| Isoleringsklass | F |
| Beräknad livslängd | 80 000 till 250 000 cykler beroende på belastning |
| Mått L × B × H | 1 200 × 128 × 150 mm |
| Motorns vikt | 15 kg |
