NICE Toona TO5024HS – snabb fristående 24 V-motor för slaggrind
Nytt| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 630,09 kr inkl. moms
| Vikt |
|---|
| 9,55 kg |
Produktbeskrivning NICE Toona TO5024HS – snabb fristående 24 V-motor för slaggrind
NICE Toona TO5024HS är en snabb, fristående 24 V DC-motor för en grindflygel. Uppgifterna om upp till 5 m och upp till 400 kg är separata maxvärden; tillåten kombination framgår av TO5024HS-kurvan.
NICE anger en öppning på 90° på cirka 16 sekunder vid standardmontering, utan att start- och retardationsfas räknas in. Den faktiska tiden beror på geometrin, grindflygeln och styrenhetens inställning. 24 V är motornsspänning; med den aktuella MC824HR30/MCA1R30 följ anvisningarna för detta kort.
| Snabbnavigering | |
|---|---|
| Förpackning | Gränser |
| Livslängd | Montering |
| Anslutning | Ändstopp |
| Tillbehör | Styrenhet |
| Frikoppling | Specifikationer |
| Underhåll | Manual PDF |
| Tillbehör – plintar och polaritet | |
- HS-snabbversion: 0,025 m/s utan belastning; 0,018 m/s under belastning.
- En grindflygel på upp till 5 m och 400 kg, endast i en kombination som tillåts enligt TO5024HS-diagrammet.
- Internt öppningsstopp, manuell frikoppling och separata enkoderledare.
Vad som ingår i den fristående drivenheten
| Del enligt NICE | Användning |
|---|---|
| TO5024HS-motor | Driver en grindflygel. |
| Främre och bakre konsol med monteringsplatta | Fäste på grindflygel och stolpe. |
| Fästdetaljer och frikopplingsnycklar | Montering av drivenheten på konsolerna och manuell manövrering vid strömavbrott. |
Det exakta antalet delar beror på den levererade versionen; kontrollera förpackningens innehåll mot bild 1 i NICE-manualen. Förankringsskruvar och pluggar för stolpe eller mur levereras separat och väljs efter underlaget. Välj styrenhet och säkerhetstillbehör efter den aktuella konfigurationen.
Användningsområde

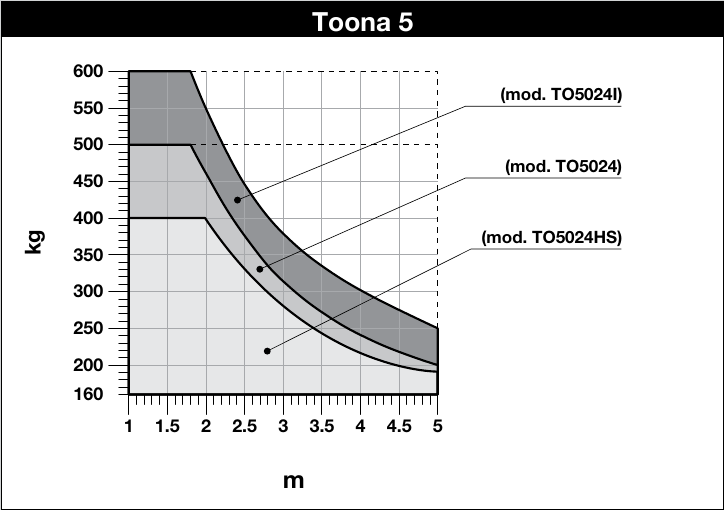

TO5024HS: gränsen 400 kg gäller ungefär för en grindflygel på upp till 2 m; vid 5 m visar diagrammet cirka 190 kg. Ta även hänsyn till rörelsemotstånd, grindflygelns fyllning och vind. Diagrammet visar användningsgränsen, inte en garanti för livslängden.
Livslängd efter belastning
Summera relevanta index för vikt, längd och omgivningsförhållanden för varje grindflygel. Läs av det ungefärliga antalet cykler i originaldiagrammet. Beräkningen är tillverkarens uppskattning, inte en garanti för livslängden.
| Egenskaper hos hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
Vikt upp till 300 kg | 0 % |
|
Över 300 till 400 kg | 10 % | |
Längd 2–3 m | 0 % | |
Längd över 3 till 4 m | 10 % | |
Längd över 4 till 5 m | 20 % | |
Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 % | 20 % | |
Heltäckande fyllning av grindflygeln | 15 % | |
Vindutsatt område | 15 % |
| NICE-diagram |
|---|
Val av styrenhet
Aktuell: MC824HR30/MCA1R30. Kontrollera kortets märkning om installationen är äldre; anvisningarna för det nya kortet gäller inte automatiskt för det gamla. Motorn säljs även separat, så kontrollera innehållet i den aktuella satsen.
Om du är osäker på val av kort eller monteringsgeometri, kontakta teknisk support.
I. Montering av den bakre fästkonsolen
Montering av konsolerna: För en vanlig stålkonstruktion rekommenderas som riktvärde en stolpe på 120 × 120 mm. En profil på 100 × 100 mm kan användas efter bedömning av material, godstjocklek, höjd, fundament, förankring och vindbelastning. Stolpens mått i sig bekräftar inte att monteringen är tillräckligt stark.

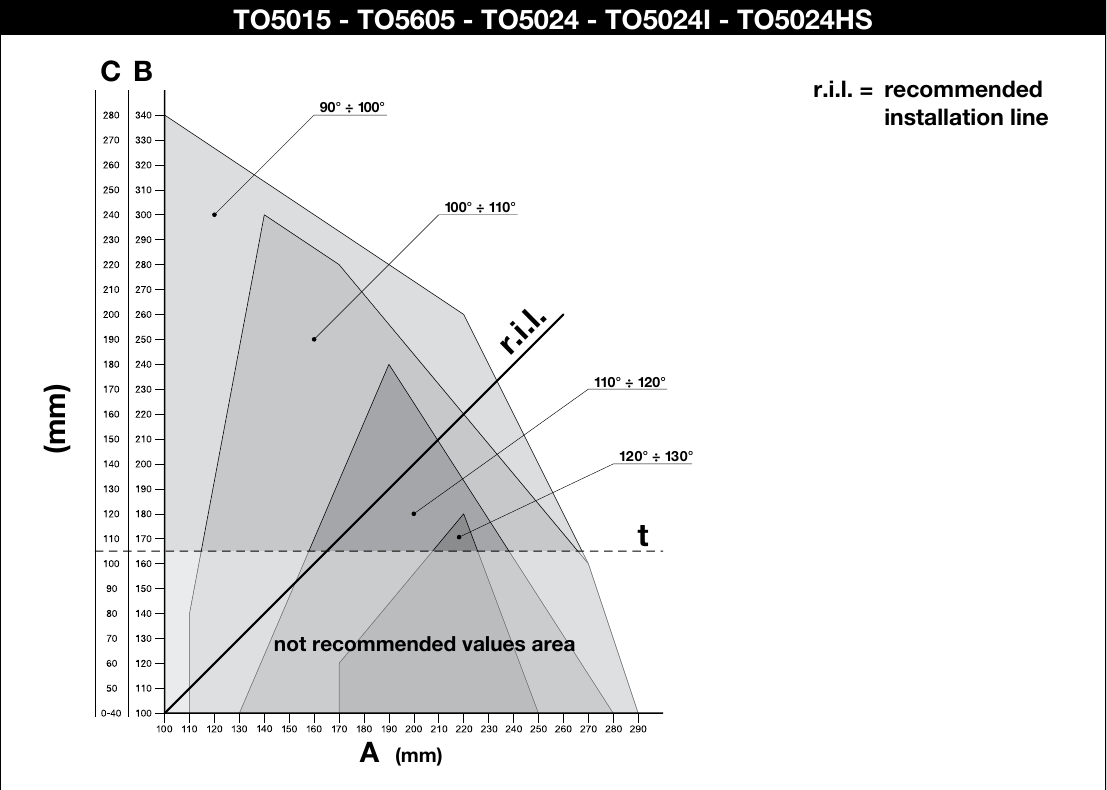

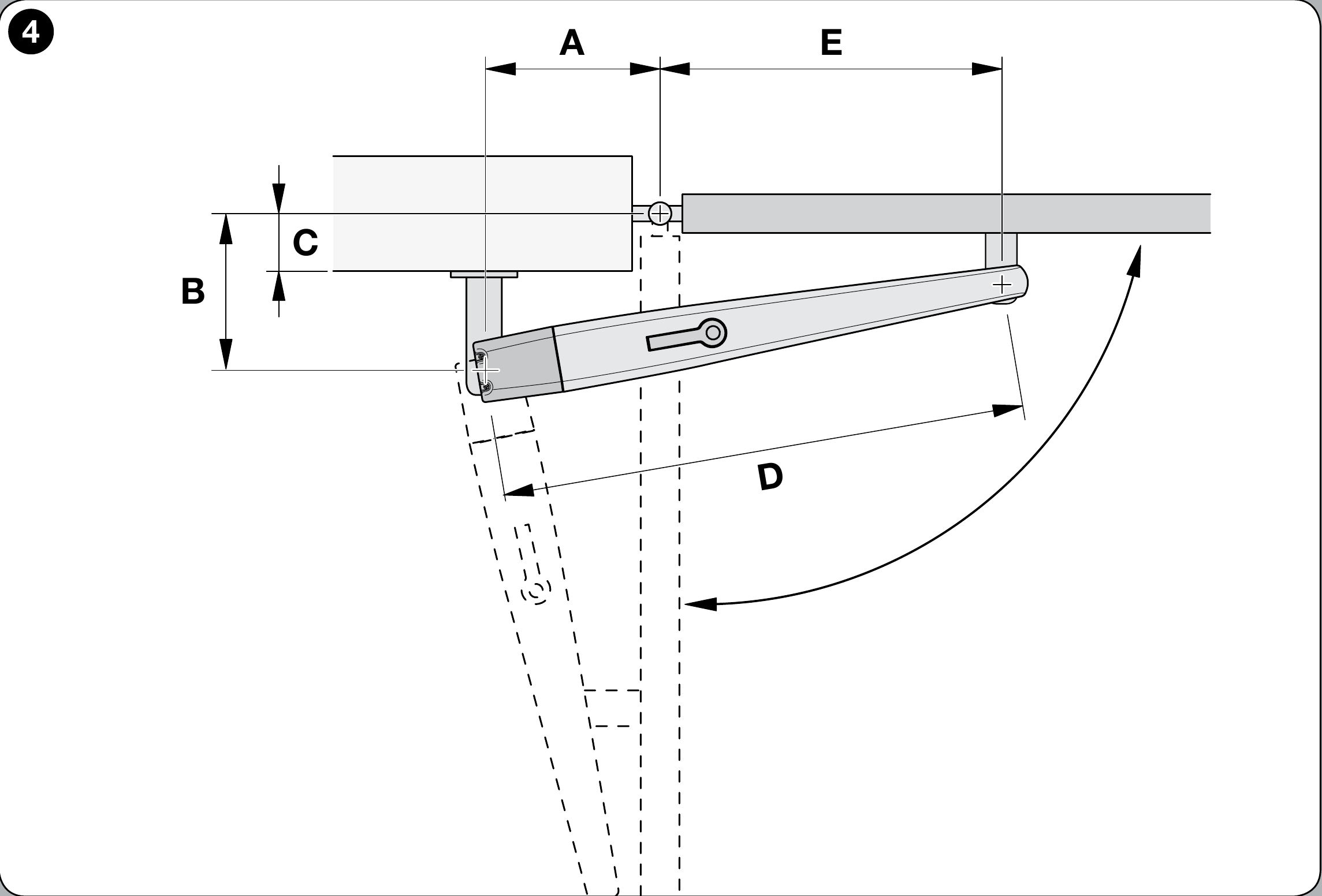

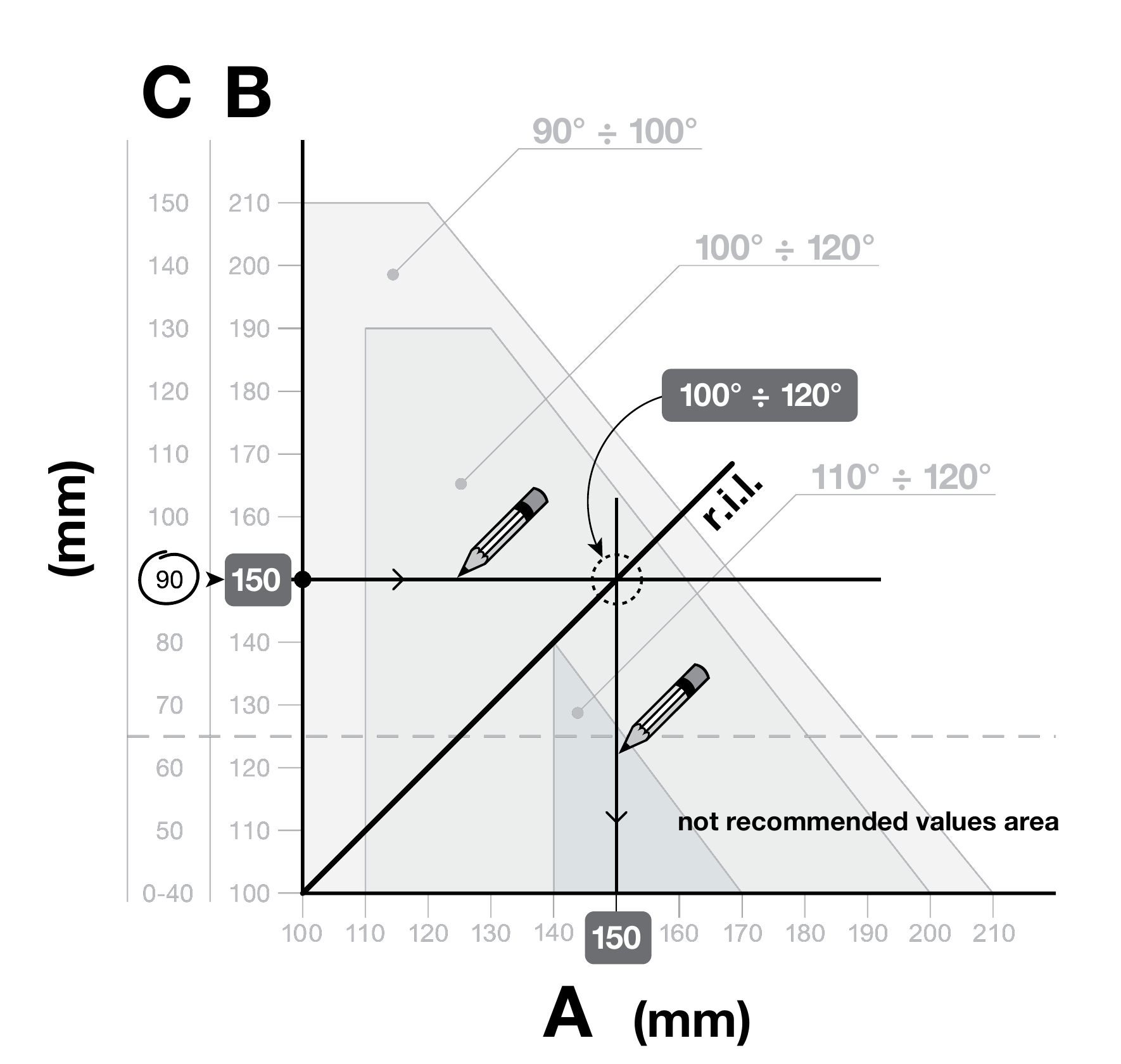

Mät gångjärnets förskjutning C, fastställ B, öppningsvinkeln och A. A och B bör vara ungefär lika stora; värden för B under linjen t rekommenderas inte av NICE. Om stolpen eller gångjärnets förskjutning inte medger att geometrin bibehålls, justera konsolen eller använd den förlängda bakre konsolen PLA6. Vid öppning utåt krävs en förlängd bakre konsol; måttet ska bestämmas utifrån den faktiska grinden. Mät upp de medföljande konsolerna innan de svetsas fast och kontrollera grindflygelns hela rörelsebana.
Kontrollera före montering att grindflygeln är stabil, rör sig jämnt för hand och att drivenheten är åtkomlig för frikoppling.
- Mät gångjärnets förskjutning C enligt grindritningen.
- Dra en horisontell linje från C i diagrammet och läs av B.
- Skärningspunkten med den rekommenderade linjen r.i.l. visar den tillåtna vinkeln; läs av A på den vertikala linjen.
- Kontrollera A, B och hela grindbladets rörelse innan fästet svetsas fast. NICE rekommenderar inte B-värden under linjen t.

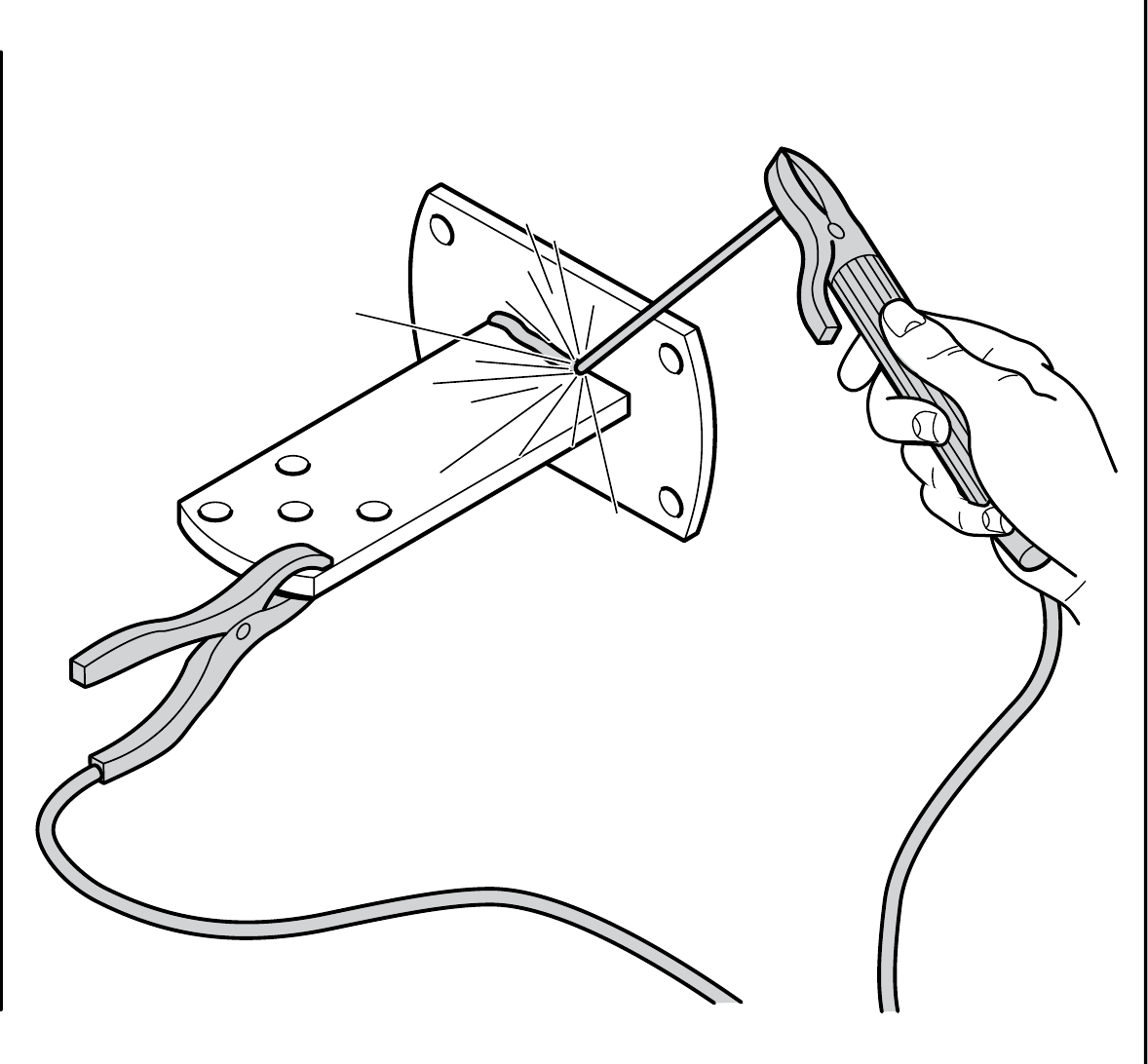

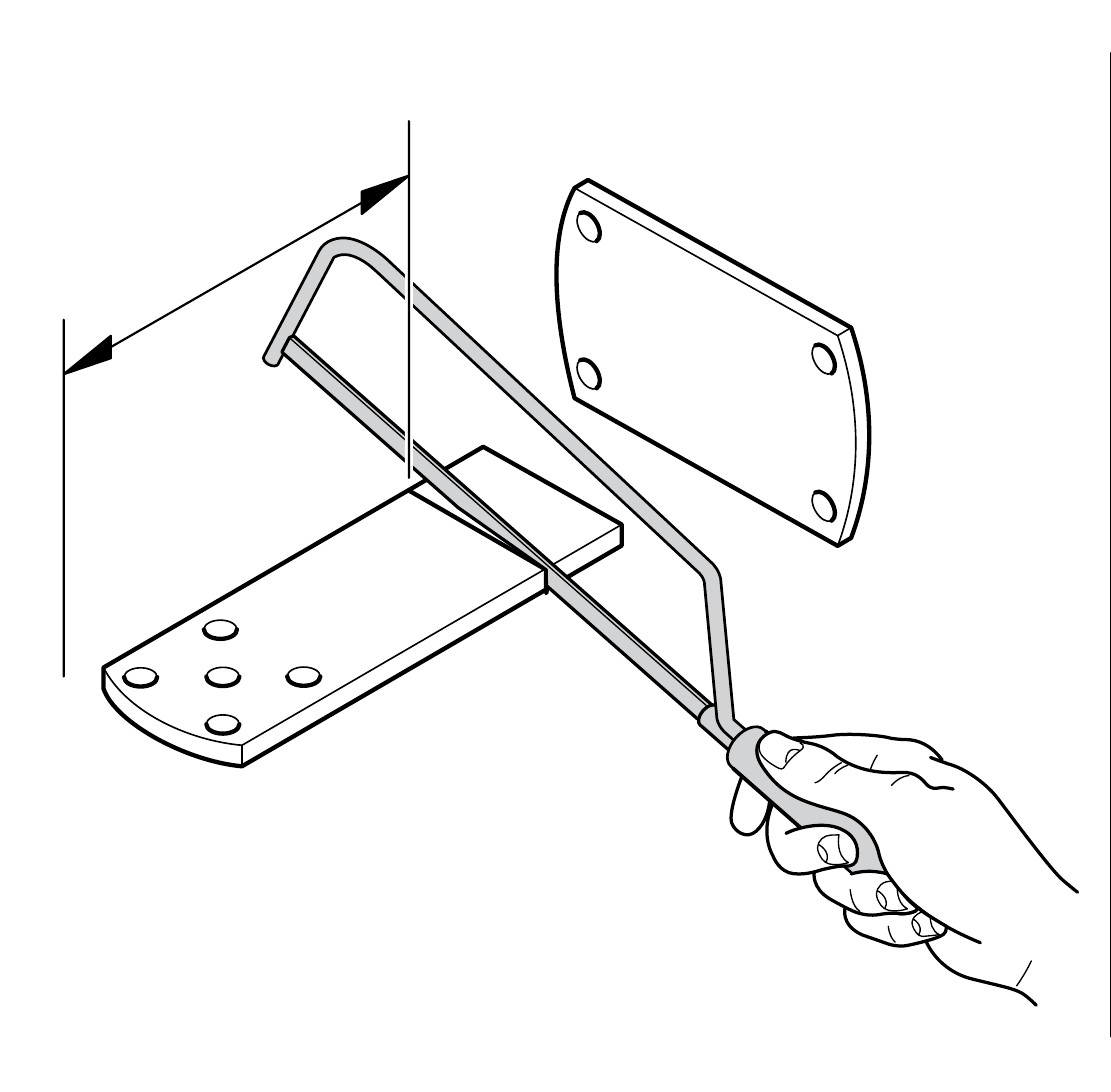

Det medföljande bakre fästet i serien Toona 4–5 är 150 mm långt. Om längden behöver justeras, korta av fästet efter att geometrin har provats och foga samman det ordentligt med monteringsplattan enligt NICE-ritningen.
II. Montering av det främre fästet

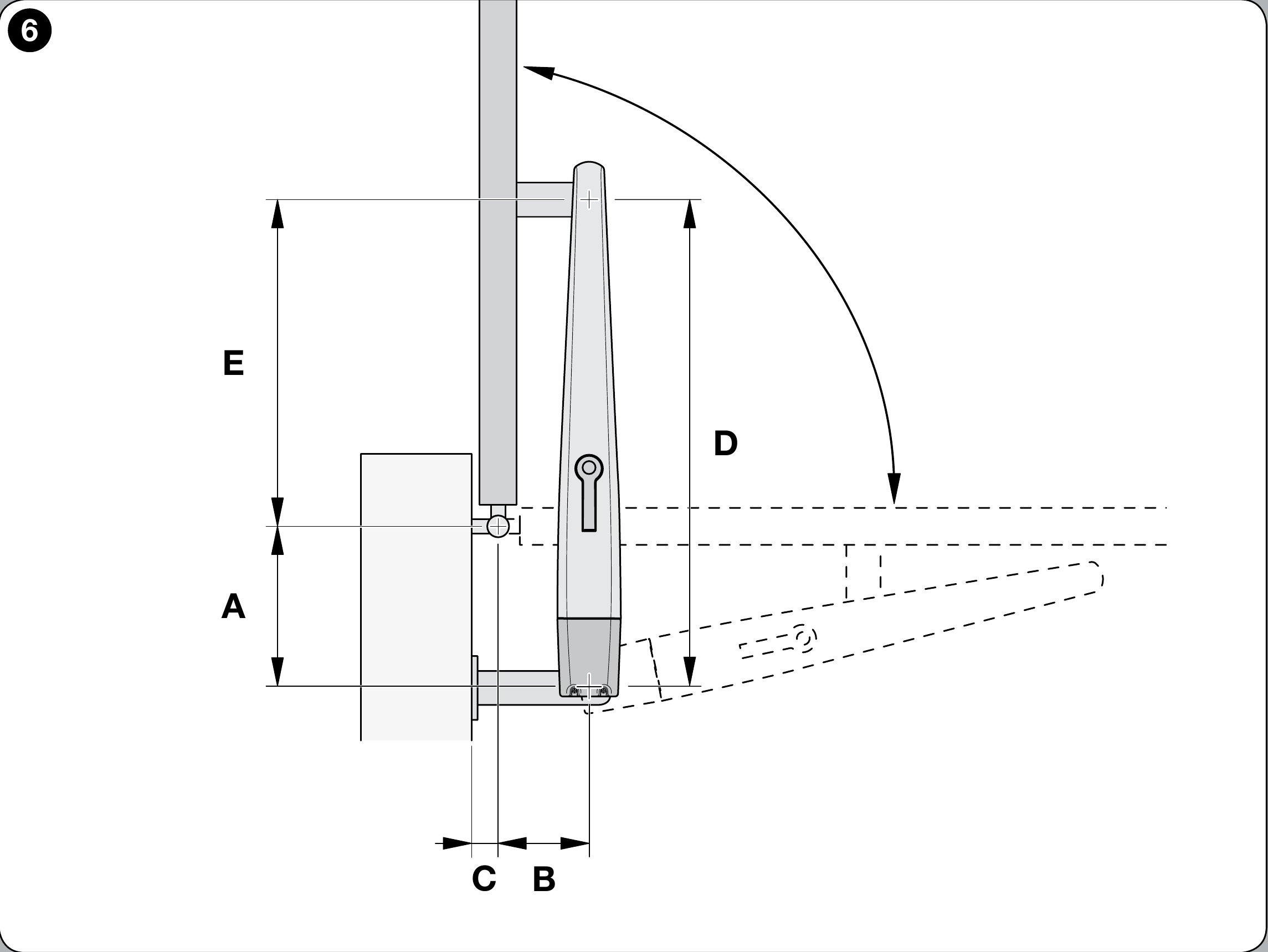

Montera det främre fästet enligt det fasta måttet D = 880 mm och tabell E för valt A. NICE:s originalritning för Toona 4–5 anger höjdskillnaden F = 34 mm. Mät de medföljande fästena innan de slutmonteras och kontrollera att grindbladet kan röra sig obehindrat.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Fäst det bakre fästet på den fasta stolpen och det främre på den fasta delen av grindbladet. Kontrollera grindbladets hela rörelse och att drivenheten löper fritt innan du svetsar fast fästet slutgiltigt.

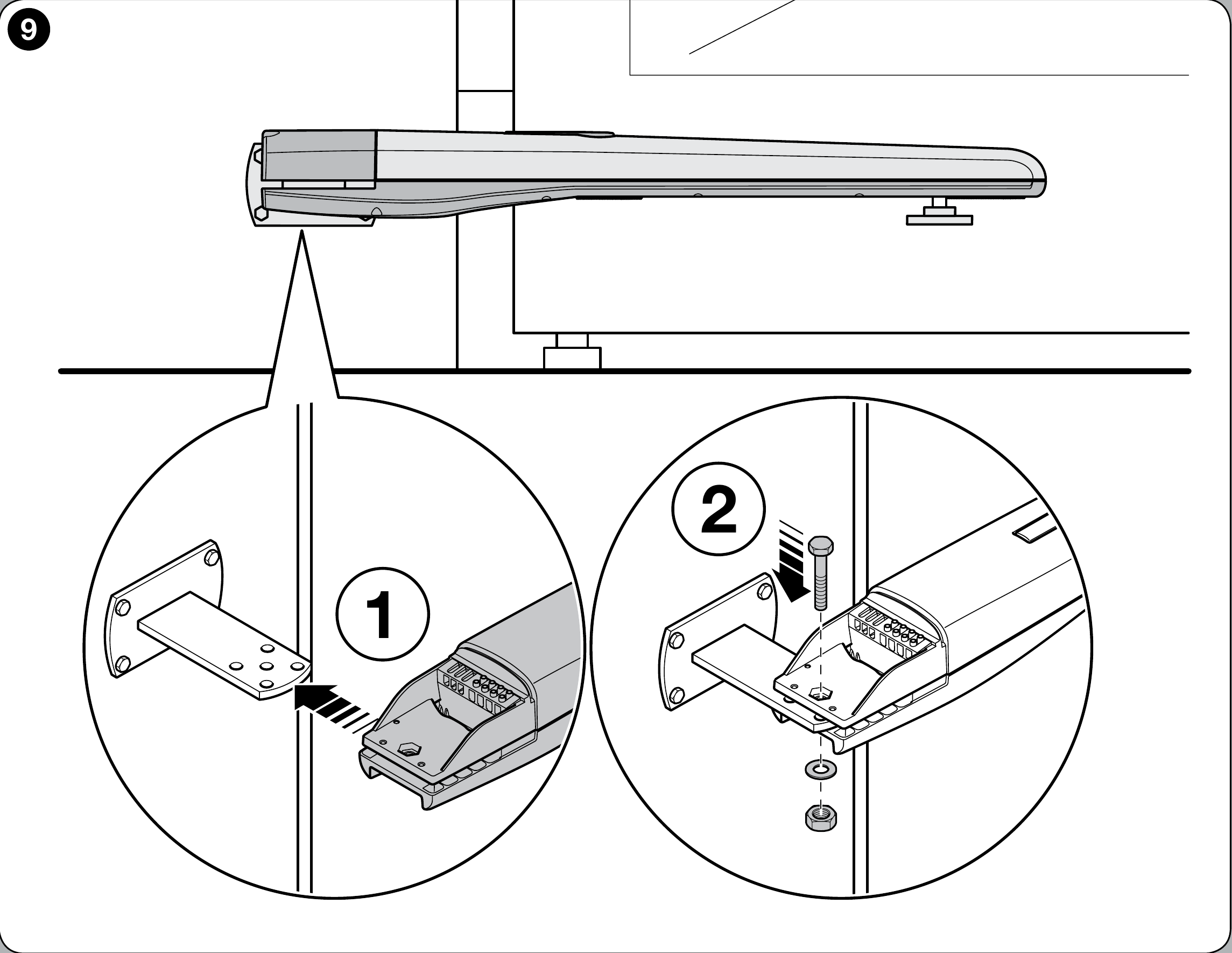

III. Montering av drivenheten på det bakre fästet
- Fäst motorn på det bakre fästet med den medföljande sprinten eller med skruv, bricka och mutter enligt NICE-ritningen.
- Dra åt muttern och lossa den sedan cirka 1/10 varv så att det finns ett litet spel för fästets rörelse.
IV. Montering av drivenheten på det främre fästet

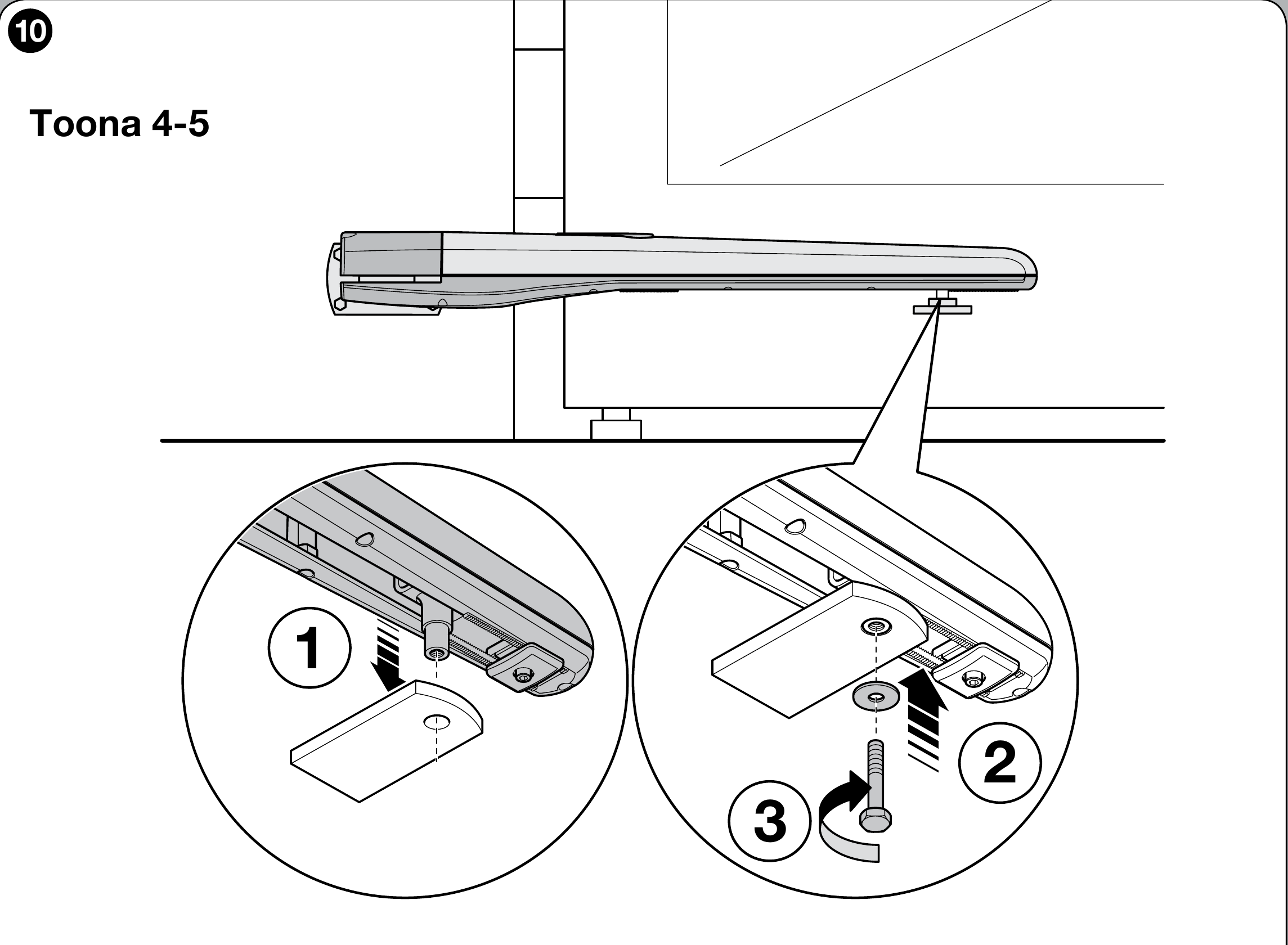

Fäst det främre fästet provisoriskt på grindbladets fasta del, kontrollera hela rörelsen och slutför sedan monteringen. Anslut motorn till fästet med den medföljande sprinten och brickan enligt NICE-ritningen.

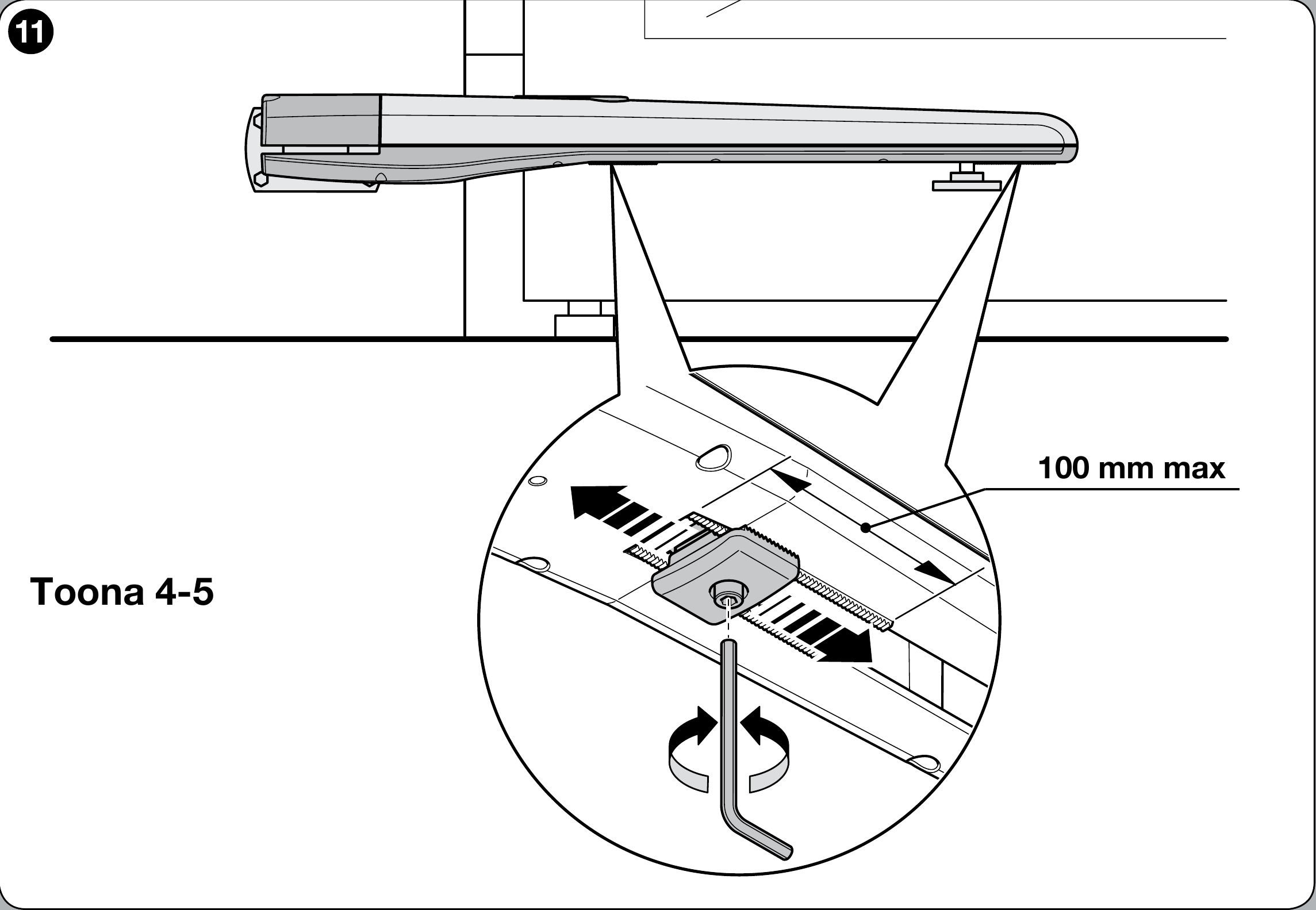

V. Inställning av det mekaniska öppningsstoppet
TO5024HS har ett inbyggt öppningsstopp. Följ det intervall som på NICE-ritningen anges som 100 mm max. Bestäm stängt läge och om externa stopp behövs utifrån den aktuella grinden.
- Frikoppla drivenheten enligt anvisningarna för manuell frikoppling.
- Lossa skruven till öppningsstoppet och flytta grindbladet för hand till önskat öppet läge.
- För stoppet mot sprinten och dra åt skruven enligt ritningen.
- Stäng grindbladet för hand och koppla in drivenheten igen.

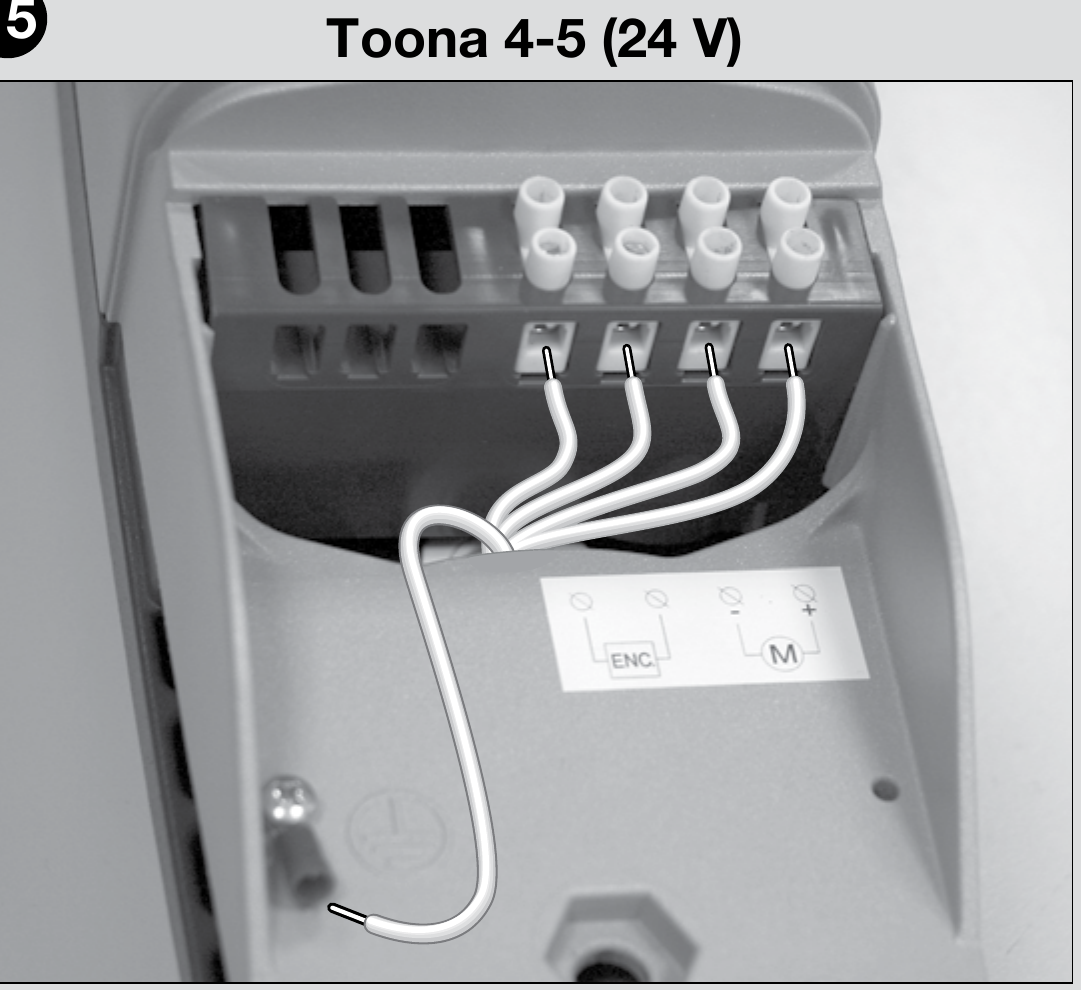

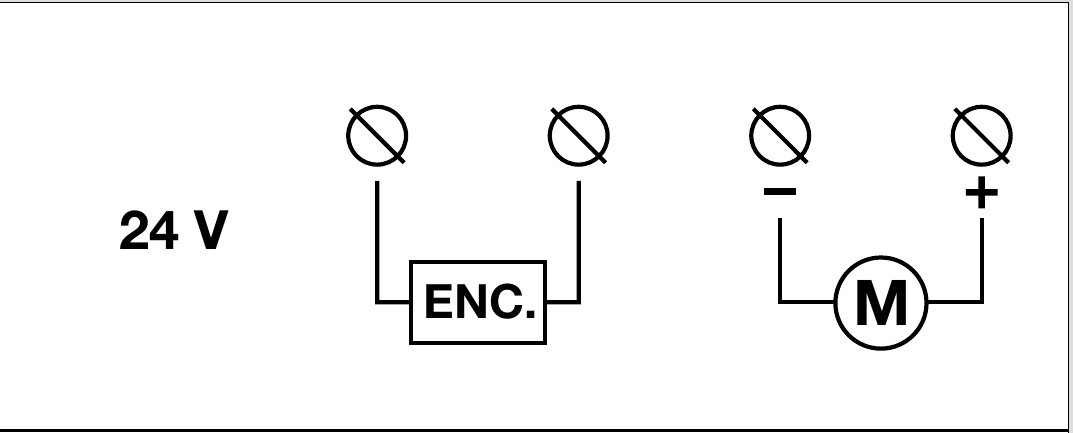

Motorernas kablage och anslutning
Koppla från strömförsörjningen innan du ansluter ledningarna. Spänningen 24 V DC är motorspänningen; styrenhetens matning och tillbehörens utgångar bedöms separat. Motorn har ett separat ledarpar för motorn och ett ledarpar för kodaren. På drivenheterna i serie 4–5 är plintarna märkta enligt bilden; för serie 6–7 ska den separata bilden för den serien användas. Anslutningen på styrkortet ska fastställas enbart utifrån det faktiska kortet i installationen. För en grind som öppnas utåt ändras motorns matningspolaritet enligt NICE; anslut inte kodaren som motorströmförsörjning.
Kontrollera efter anslutningen rörelseriktning, stopplägen och säkerhetsanordningar enligt manualen för den aktuella styrenheten. Elanslutning och provning ska utföras av en behörig person.
Kontroll före första starten
Överlåt montering, elanslutning och driftsättning av den automatiska grinden till en kvalificerad tekniker. Innan strömmen slås på ska grindbladet, när drivenheten är frikopplad, röra sig jämnt genom hela rörelsebanan utan att kärva. Fästen och stolpe ska sitta stadigt.
- Fästen och stolpen ska sitta stadigt. När anslutningen har gjorts enligt den faktiska styrenheten ska du kontrollera rörelseriktningen och ställa in lägena enligt dess anvisningar.
- Kraftinställningen görs i styrenheten, inte i själva motorn. Testa öppningsstoppet, säkerhetsfotocellerna, eventuella säkerhetslister, STOPP-styrningen och den manuella frikopplingen.
- Teknikern måste kontrollera säkerhetskrafterna och, om det finns en gångdörr i grindbladet, att drivenheten spärras när dörren öppnas.
Överlämna anvisningarna för frikoppling och manualen för den faktiskt installerade styrenheten till kunden.
Följande plintar tillhör styrenheten MC824HR30/MCA1R30 i en installation med motorn TO5024HS, inte själva motorn. Koppla från både nätspänningen och reservbatteriet före arbetet. Använd det aktuella kopplingsschemat om du har ett annat styrkort.
| Tillbehör | Plintar, spänning och polaritet |
|---|---|
| BlueBUS-fotoceller | Anslut kompatibla fotoceller, till exempel EPMB, med två ledare till BlueBUS. + och − kan inte skiljas åt. Ställ in adressen och upprepa inlärningen efter att enheter har ändrats. |
| STOP och kommandon | Ingång STOP tar emot en potentialfri NO- eller NC-kontakt, eller en komponent med motstånd 8,2 kΩ; dess tillstånd lärs in. SbS, Open och Close tar emot en potentialfri NO-kontakt på motsvarande plintpar. Kontakterna har ingen +/−-polaritet och ingen extern spänning får anslutas till ingången. |
| Hjälpströmförsörjning | Höger plint i STOP-paret = −, vänster plint i SbS-paret = +, enligt bildens orientering nedan (texterna ovanför plintarna). Strömförsörjning till lämplig läsare eller modul: 24 V DC (−30 % till +50 %), högst 200 mA, även i standbyläge. Anslut modulens kommandorelä separat som en potentialfri kontakt; kontrollera modulens tillåtna spänningsområde och strömförbrukning. |
| Varningslampa, lås, indikatorlampa | FLASH: 12 V DC, högst 21 W; ELS: 12 V AC, högst 15 VA, utan fast +/−; OGI: 24 V DC, högst 4 W. För FLASH/OGI anger schemat inte ordningen på +/− på plintparet, så gissa inte; för polariserade produkter ska märkningen på både kortet och produkten kontrolleras. Utgångarnas funktion kan ändras beroende på programmeringen. |
| Radio och reservström | Den insticksbara mottagaren ska anslutas till kontakten SM, och reservbatteriet till sin egen kontakt enligt det monterade kretskortet. De ansluts inte till BlueBUS eller till motorplintarna. |
Detaljerade uppgifter om plintarnas placering, inlärning och test av säkerhetsanordningar finns i den egna handboken för styrenheten MC824HR30.
Tillbehör efter styrenhet
Välj tillbehör utifrån gränssnittet på den faktiskt monterade styrenheten och mottagaren. Trådlösa enheter och kommandon kan kräva extra utrustning eller inställningar.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en 24 V-motor; anvisningarna gäller det kretskort som faktiskt är monterat. | |
| Mottagare | Välj radiomottagare utifrån sändarens kodning. | |
| Sändare | Välj utifrån mottagaren: dubbelriktade BD- och LR-lägen kräver en motsvarande mottagare. |
|
| Fotoceller | Användningen beror på BlueBUS-gränssnittet och, för trådlösa modeller, även på extrautrustning. | |
| Varningslampa | Spänning och effekt måste överensstämma med utgången på den faktiskt monterade styrenheten. |
Manuell frikoppling av drivenheten
Frikoppla eller koppla in drivenheten endast när grindbladet står stilla. Om grinden har ett elektriskt lås ska du låsa upp det först. Vid fel ska strömförsörjningen kopplas från.
- Skjut undan skyddskåpan, sätt i den medföljande nyckeln och vrid den medurs.
- Lyft frikopplingsspaken och flytta grindbladet för hand.
- För att koppla in drivenheten igen fäller du ned spaken, vrider nyckeln moturs, tar ut den och stänger skyddskåpan.
Kontrollera före återstart att drivenheten är låst och att ingen befinner sig i grindens rörelseområde.
Kontroll och underhåll
Service minst var sjätte månad ska utföras av en kvalificerad tekniker. Efter att strömmen har kopplats från kontrollerar teknikern infästning, slitage, korrosion och smörjning av skruv och mutter. Efter att strömmen har kopplats på testar teknikern rörelsen, frikopplingen och säkerhetsanordningarna.
Tekniska egenskaper
Uppgift 75 cykler/h gäller enligt NICE vid nominell kraft. Hastigheten 0,025 m/s gäller utan belastning; vid belastning anger tillverkaren 0,018 m/s.
| Parameter | Värde |
|---|---|
Modell | TO5024HS |
Drivmotorns spänning | 24 V DC |
Maximal / nominell strömförbrukning | 5 A / 2,5 A |
Maximal / nominell effektförbrukning | 120 W / 60 W |
Slaglängd | 505 mm |
Hastighet utan belastning | 0,025 m/s |
Hastighet vid belastning | 0,018 m/s |
Maximal / nominell kraft | 1 800 N / 600 N |
Cykler per timme vid nominell kraft | 75 |
Skydd | IP44 |
Arbetstemperatur | −20 till +50 °C |
Isoleringsklass | F |
Beräknad livslängd enligt NICE | 80 000 till 250 000 arbetscykler |
Mått L × B × H | 965 × 115 × 105 mm |
Motorns vikt | 7,5 kg |
Motorns vikt i tabellen är en uppgift från NICE och avser vikten utan förpackning. Vikten för den variant som beställs inkluderar även förpackningen och används för att beräkna frakten.
Slovakisk-tjeckisk monteringsmanual för NICE Toona. Programmering, inlärning av lägen och radio hanteras i manualen för den faktiskt installerade styrenheten.
