NICE TOO TOO4524 – separat drivenhet, för ett grindblad på 4,5 m/250 kg, intensiv drift
| Produkttillgänglighet: | inom 7 dagar | Vi skickar normalt varan inom 7 dagar. |
|---|
inom 7 dagar
4 820,45 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE TOO TOO4524 – separat drivenhet, för ett grindblad på 4,5 m/250 kg, intensiv drift
NICE TOO4524 är en fristående elektromekanisk drivenhet för ett grindblad slaggrind upp till 4,5 m och upp till 250 kg. Motorn har 24 V DC och är irreversibel. Vid strömavbrott frikopplas den med en nyckel. Den passar både för privat bruk och lättare industriell användning; styrenhet och säkerhetsutrustning väljs utifrån hela grinden.
| Snabbnavigering | |
|---|---|
| Val av drivsystem | Styrenhet |
| Satser och alternativ | Montering |
| Mått C | Anslutning |
| Test | Tillbehör |
| Frikoppling | Underhåll |
| Specifikationer | Manual |
| Tillbehör – plintar och polaritet | Manual i PDF-format |
När du ska välja den här drivenheten
Uppgifterna 4,5 m och 250 kg är maxvärden för ett grindblad. Om drivenheten passar en viss grind beror även på rullmotståndet, gångjärnens placering, vind, grindbladets fyllning och konsolernas geometri. Kontrollera valet utifrån grindens faktiska mått och vikt samt att den löper fritt.
24 V-motorn passar även för mer frekvent användning. Bedöm tillåten öppningsfrekvens och belastning för hela automationssystemet utifrån grindbladet, monteringen och styrenheten.
Styrenhet och grindutrustning
| Generation | Kompatibel styrenhet |
|---|---|
| Aktuell | MC424LR30 / MCA2R30 för en eller två TOO 24 V-motorer. |
| Äldre, fortfarande tillgänglig | MC424LR10 / MCA2R10. Använd manualen för den här generationen. |
Kontrollera märkningen på det installerade kretskortet och använd manualen för den aktuella generationen. Använd inte anvisningar för R10 eller R30 med den äldre MC424LR01. Information om val av motortyp, inlärning av rörelsebanan och programmering av den aktuella styrenheten finns i manualen för MC424LR30.
Märkningen 24 V avser motorn. Styrenheten MC424LR30 ansluts till 230 V AC-nätet och tillhandahåller lämpliga motor- och hjälputgångar; kabeldragningen måste följa den exakta manualen.

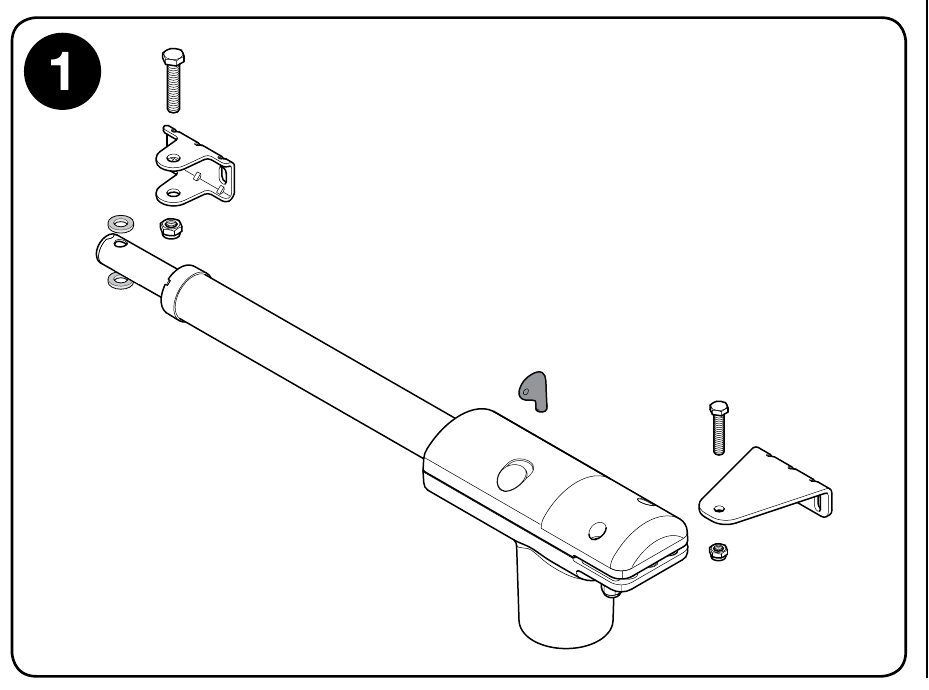

Avbildade tillsammans med motorn är främre och bakre konsol, fästdetaljer och frikopplingsnyckel. Kontrollera att allt ingår i förpackningen före monteringen. Styrenhet, fotoceller och infästning i den aktuella stolpen väljs separat eller utifrån satsens innehåll.
Satser för ett eller två grindblad
Den fristående motorn är avsedd för ett grindblad. En tvåbladig grind kräver två drivenheter. Våra 24 V-satser nedan innehåller MC424LR10 och skiljer sig åt vad gäller den övriga utrustningen. I mitten finns en separat alternativ 230 V-motor.
| Satser för 1 grindblad | Satser för 2 grindblad |
|---|---|

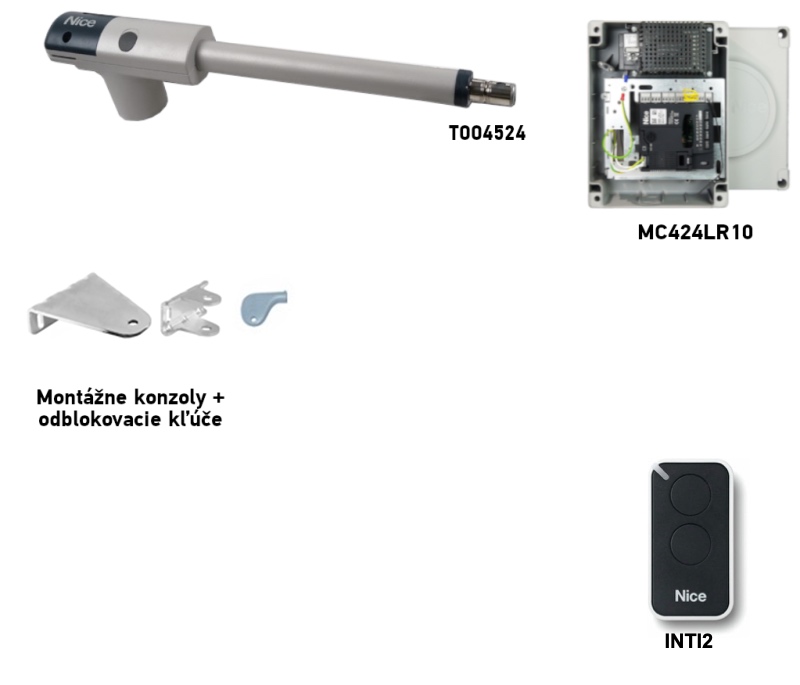

NICE TOO4524-sats för 1 grindblad

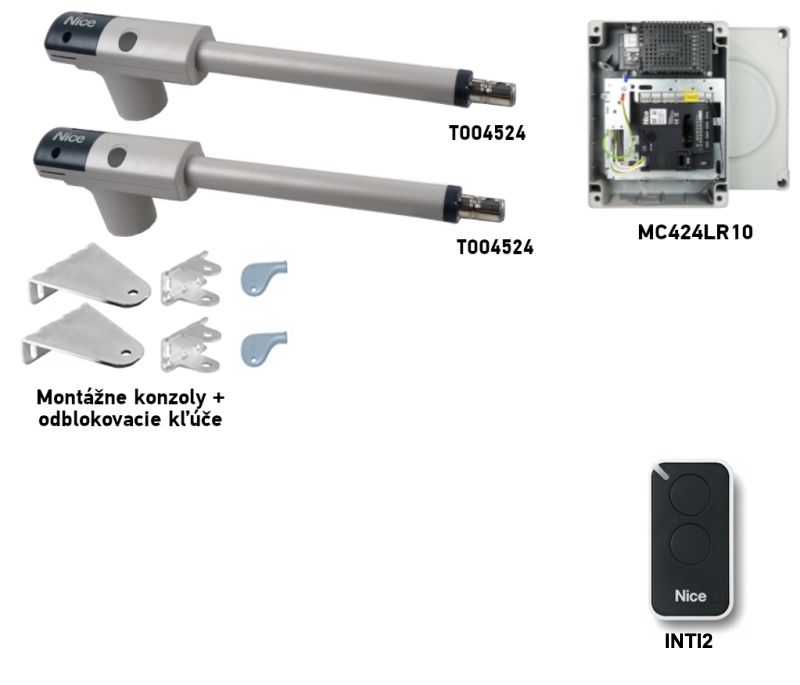

MC424LR10 och 1 fjärrkontroll INTI2. Grundmodell Med fotoceller Med tillbehör | NICE TOO4524-paket för 2 grindblad
MC424LR10 och 1 fjärrkontroll INTI2. Grundpaket Med fotoceller Med tillbehör |
Gränsvärdena 4,5 m och 250 kg bedöms separat för varje grindblad. Vid två grindblad höjs inte gränsvärdet för en motor. Komplettera grundpaketet med de säkerhetsanordningar utifrån den aktuella grinden.
Montering av konsoler och placering av drivningen
Bestäm först gångjärnets och den bakre konsolens placering och kontrollera sedan utrymmet för grindens hela rörelse. Måtten A och B avgör vilken öppningsvinkel som kan uppnås och kraftförloppet. Konsolerna måste fästas stadigt i en lämpligt dimensionerad konstruktion; pelarens mått räcker inte i sig för att bedöma förankringen. Kontrollera att grinden kan manövreras fritt för hand utan att kärva innan den fästs permanent.

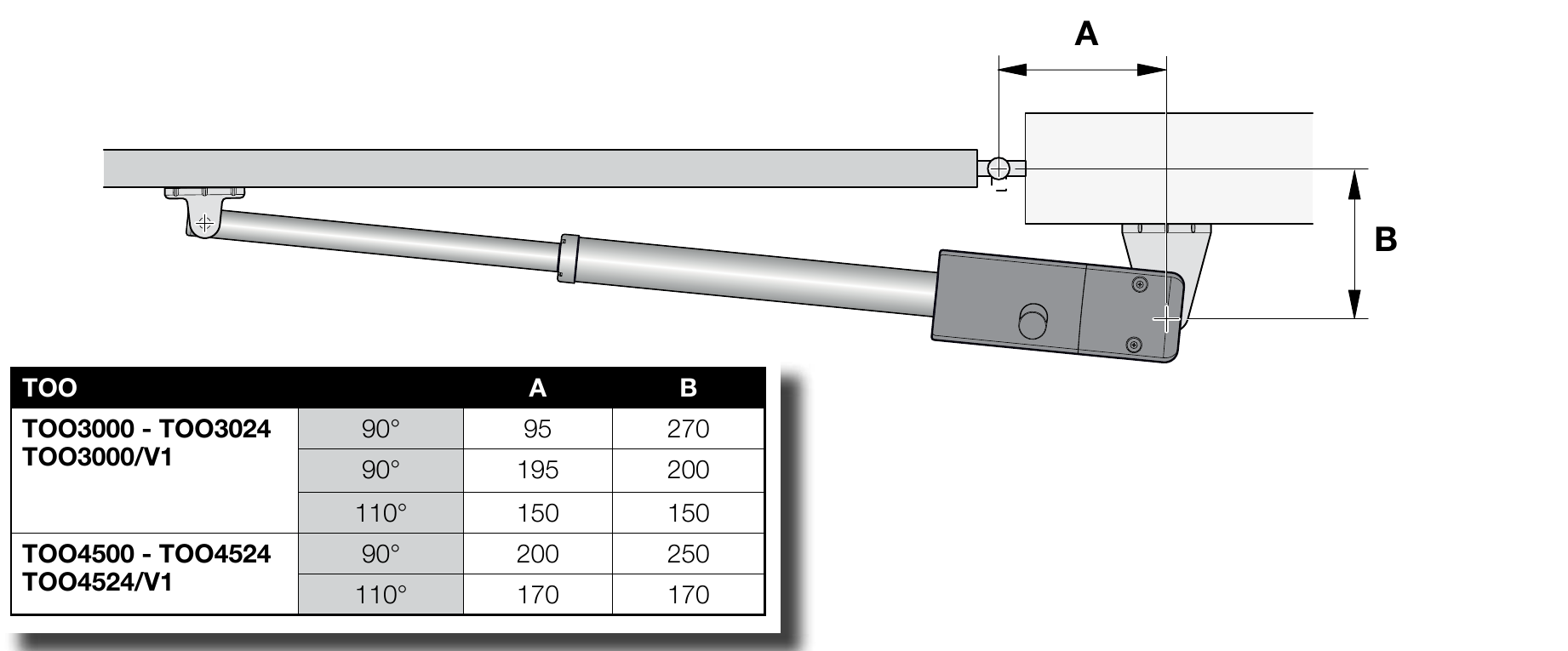

Monteringsmått för TOO4524
| Öppningsvinkel | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
För aktuell pelare och konsol, se måtten för TOO4524-monteringskonsolerna. Vid ovanlig gångjärnsplacering eller utåtgående öppning bör en montör utforma en lämplig infästning så att A, B och C bibehålls och motor eller konsoler inte hindrar grindbladets rörelse.

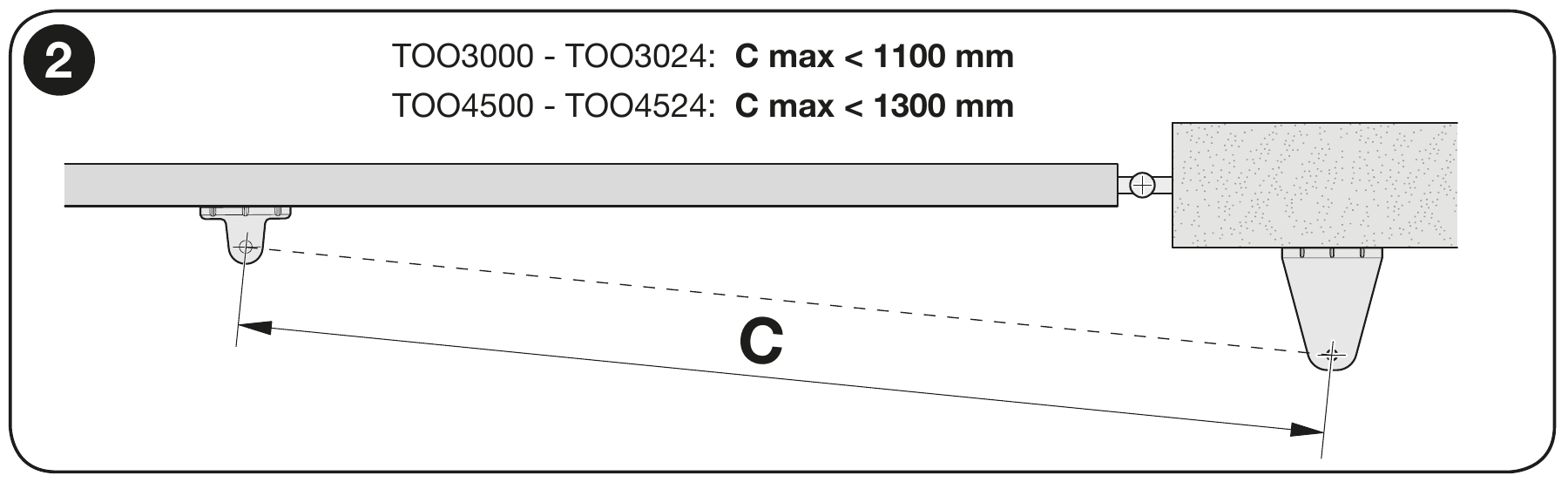

Mått C när grinden är stängd
Mät avståndet när grindbladet är stängt C < 1 300 mm. Värdet måste vara mindre än den angivna gränsen; det får inte vara lika med eller överstiga den. Behåll samtidigt den valda A/B-kombinationen.

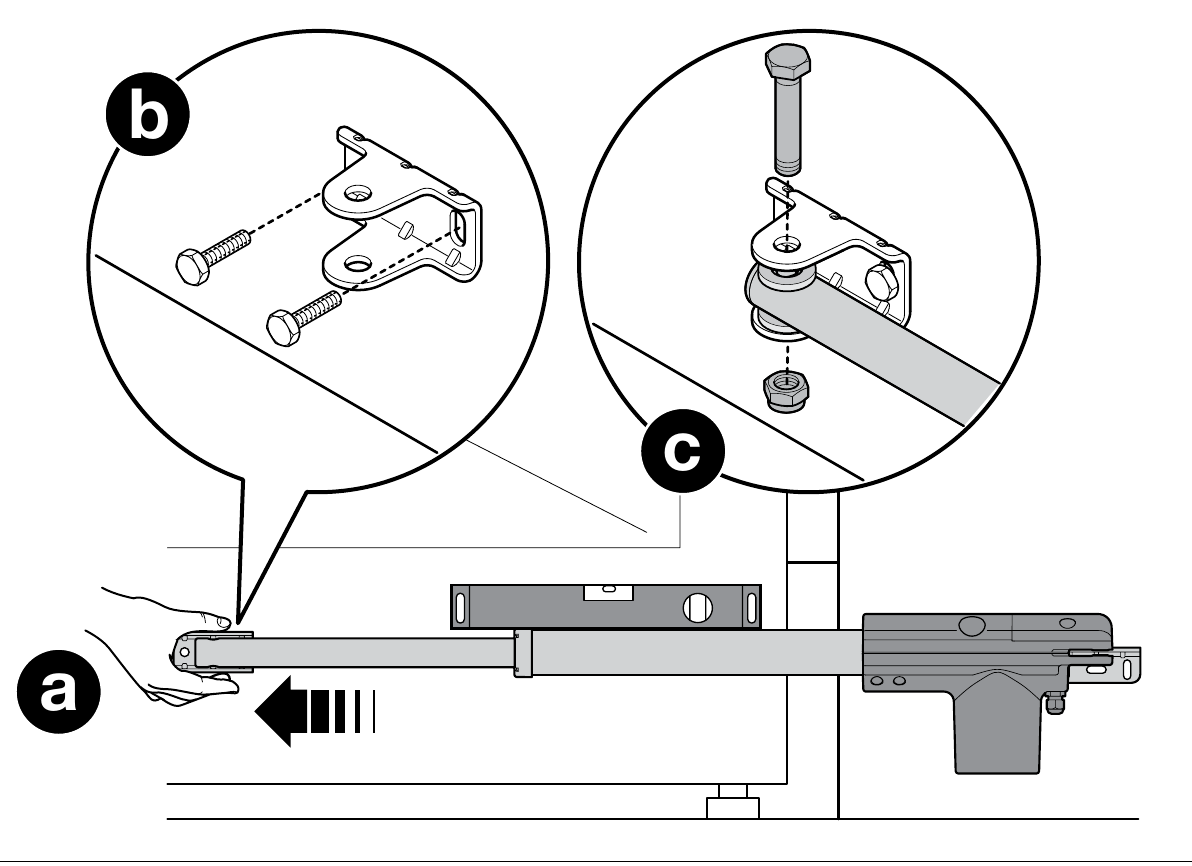

Infästning och kontroll av rörelsen

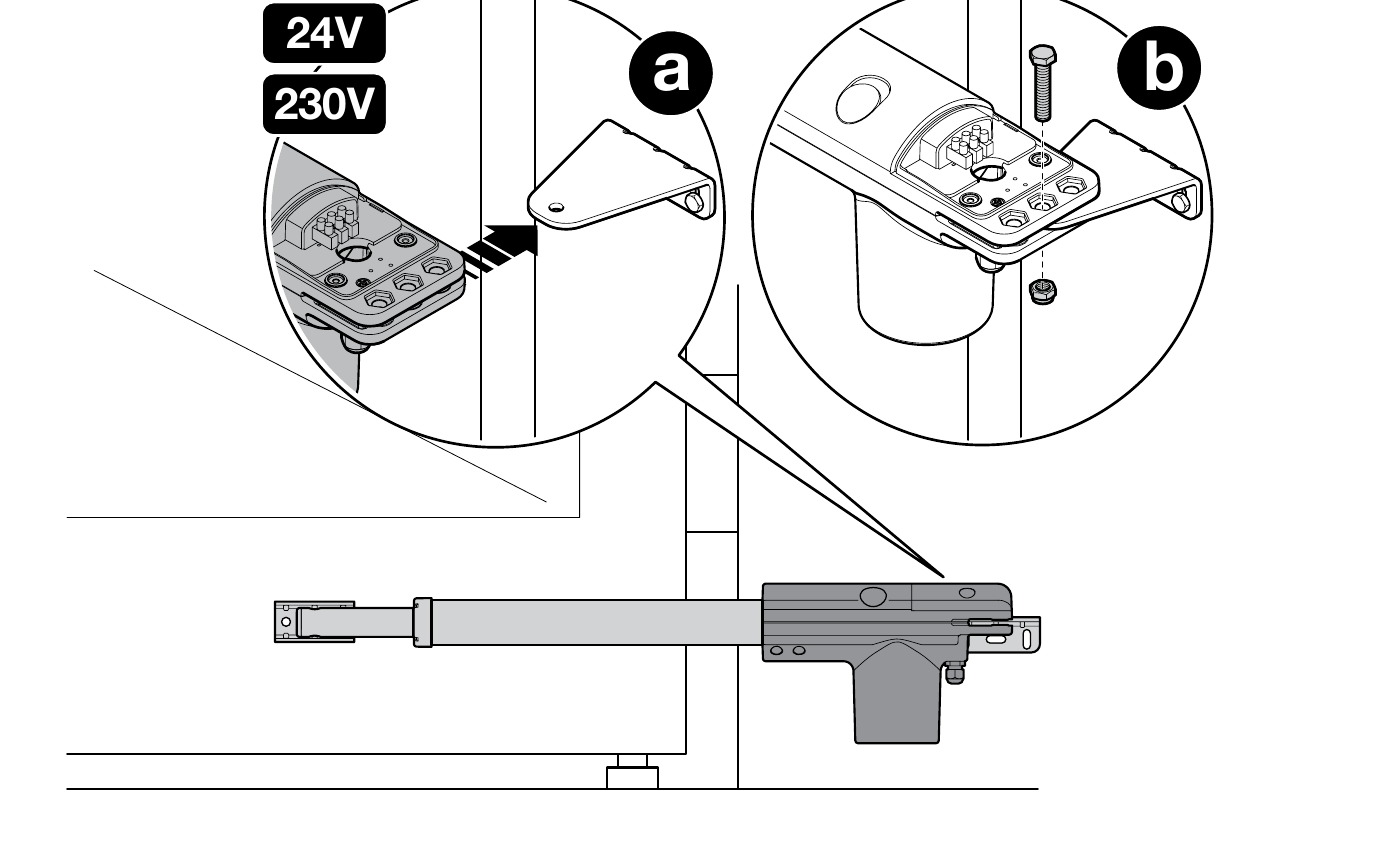

- Välj en A/B-kombination för den aktuella motorn och öppningsvinkeln. Fäst den bakre konsolen i en stadig pelare eller en lämpligt dimensionerad bärande konstruktion och anslut motorn till den.
- Drivning frikoppla med nyckeln, skjut ut kolvstången helt enligt NICE-ritningen och prova att placera den främre konsolen mot grindbladets stabila ram.
- Rikta motorn vågrätt och anslut kolvstången till den främre konsolen. Kontrollera mått C när grinden är stängd samt att grindbladet rör sig fritt längs hela banan.
- Kontrollera att det öppna grindbladet ligger an mot det mekaniska ändstoppet. Åtgärda kärvning och eventuella kollisioner med motor, konsoler eller grindblad.
- Fäst den främre konsolen permanent och säkra drivningen igen först efter ett godkänt manuellt funktionstest. Utför proceduren på båda grindbladen för en dubbelgrind.

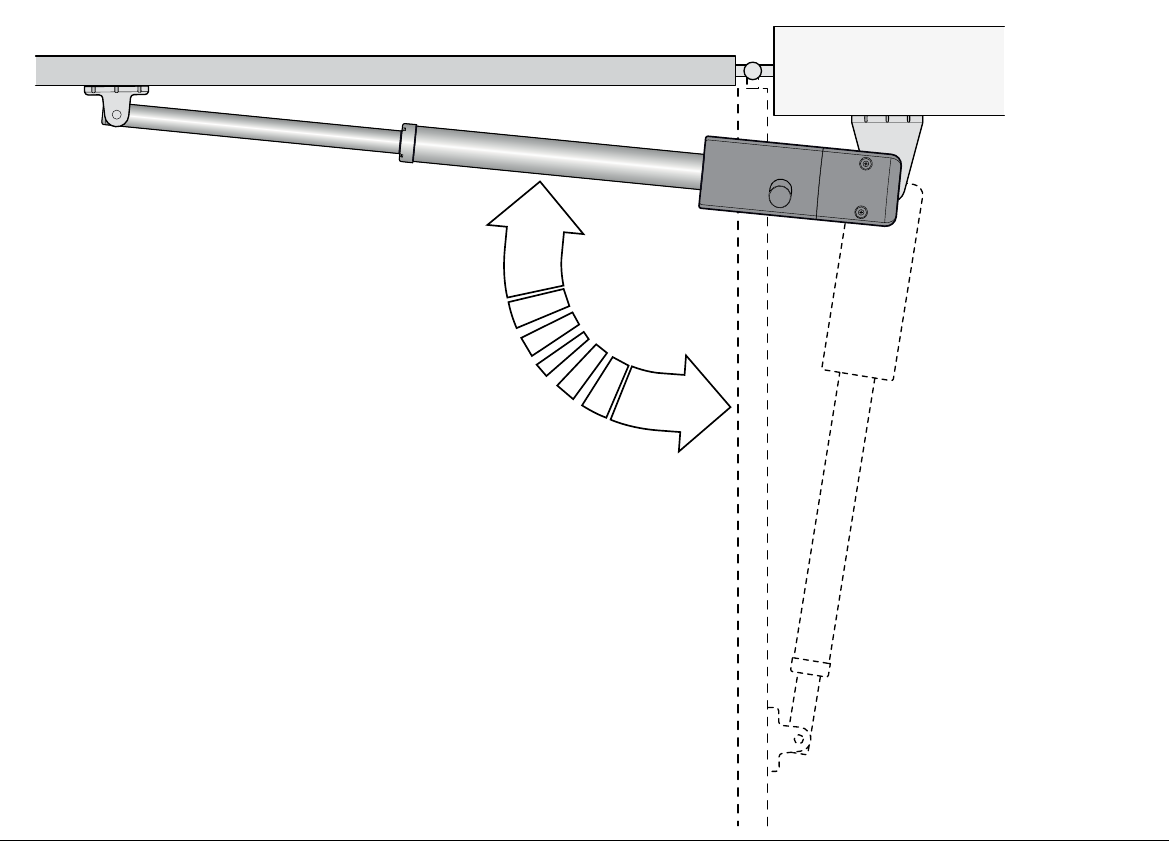

Både i öppet och stängt läge måste grinden ha lämpliga mekaniska ändstopp; kolvstångens ändläge ersätter inte dessa. Anpassa infästningen eller använd en lämplig konsol för en annan pelare, så att A/B och C bibehålls. Fäst inte konsolen enbart i grindbladets tunna beklädnad.

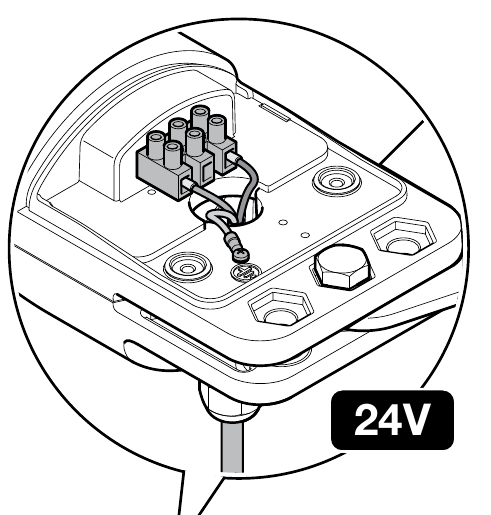

Anslutning av 24 V-motor
Koppla från både nätspänningen och reservkraften innan du öppnar kåpan. Dra kabeln genom kabelgenomföringen och dragavlastningen. Anslut de två motorledningarna och skyddsledaren PE enligt kopplingsschemat; PE ska anslutas till den avsedda jordningspunkten, inte till motorutgången. Dra åt kabelgenomföringen och stäng kåpan.
För MC424LR30 ansluts en motor till M2. Vid två grindblad öppnas M2 först och stängs sist; M1 arbetar i omvänd ordning. Styrenheten måste vara inställd på exakt motortyp TOO4524 enligt motortyptabellen . Kontrollera körriktning och säkerhetsingångar före driftsättning .
Test före första användningen
Montering och driftsättning ska utföras av en behörig tekniker. Efter inställning av styrenheten ska denne kontrollera att infästningen är stadig, hela rörelsen, båda ändlägena, korrekt körriktning, fotoceller, STOPP, reaktion på hinder och säkra krafter. Håll rörelseområdet fritt under testet. Överlämna till användaren proceduren för manuell frikoppling och bruksanvisningen för den monterade styrenheten.

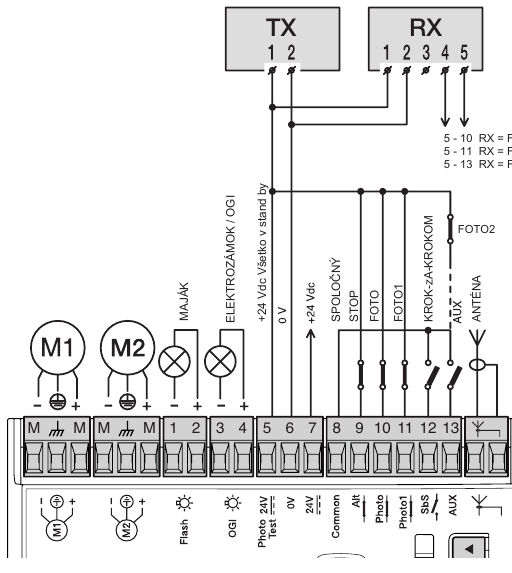

Anslutning av tillbehör enligt kortet MC424L
Drivenheten TOO4524 är en 24 V-motor; nedan visas plintarna för styrenheten. Kontrollera märkningen på det monterade kortet i de sålda satserna. Koppla bort både nätspänningen och batteriet före anslutning. EPM-reläfotoceller ansluts inte som BlueBUS.
MC424LR10 / MCA2R10 i TOO-satser
| Komponent | Plintar och polaritet |
|---|---|
| Extra 24 V DC | 6 = 0 V (−), 7 = +24 V DC, för tillbehör totalt högst 200 mA. Plint 8 = gemensam +24 V för ingångar utan Stand-by all. Kontrollera strömförbrukningen för alla strömförsörjda komponenter. |
| EPM-fotoceller | Utan Stand-by all och utan fototest strömförsörj TX och RX mellan 7 (+) och 6 (−). Potentialfri RX-kontakt C–NC ansluts mellan 8 (gemensam) och 10/FOTO, eventuellt 11/FOTO1 eller 13/AUX, om AUX är inställd som FOTO2. Kontakten har ingen +/−-polaritet. |
| Stand-by all / fototest | Lägena utesluter varandra. Vid Stand-by all strömförsörj TX och RX via 5 (+) / 6 (−); säkerhetskontaktens gemensamma anslutning är 5. Vid fototest strömförsörj TX via 5 (+) / 6 (−), högst 100 mA; RX via 7 (+) / 6 (−), RX-kontakten från 8 till motsvarande FOTO-ingång. Anslut oanvända testade FOTO/FOTO1/FOTO2 till 5 enligt schemat för antalet par, inte automatiskt till 8. |
| STOPP och styrsignaler | 9/STOP är NC eller 8,2 kΩ beroende på inlärt läge; gemensam plint är vid Stand-by all 5, annars 8. 12/stegvis manövrering är NO mot 8; 13/AUX beror på inställningen. Kontakterna har ingen +/−-polaritet; mata inte in extern spänning på ingångarna. |
| Varningslampa, signallampa, lås | Varningslampa 24 V DC/högst 25 W: 1 = −, 2 = +. OGI-signallampa 24 V DC/högst 5 W: 3 = −, 4 = +. Om 3–4 är programmerad som elslutbleck är det 12 V AC/högst 25 VA, utan fast +/−-polaritet. Kontrollera utgångens funktion före anslutning. |
| Radio och reservkraft | Mottagaren monteras i kontakten SM, batteriet PS124 i sin egen kontakt. De ansluts inte till tillbehörens matningsplintar. |
MC424LR30 / MCA2R30 med separat vald styrenhet
| Komponent | Plintar och skillnader för LR30 |
|---|---|
| Strömförsörjning och ingångar | 6 = 0 V (−), 7 = +24 V DC för tillbehör, högst 200 mA; 8 = gemensam +24 V utan Stand-by all. 9/ALT är NC eller 8,2 kΩ; 10/FOTO, 11/FOTO1 är NC; 12/stegvis manövrering NO; 13/AUX enligt inställningen. Kontakterna har ingen polaritet. |
| Stand-by all / fototest | Vid Stand-by all strömförsörjs TX/RX via 5 (+) / 6 (−) och säkerhetskontakterna, inklusive ALT, har den gemensamma anslutningen 5. Vid fototest: TX 5 (+) / 6 (−), högst 100 mA; RX 7 (+) / 6 (−); RX-kontakt från 8 till FOTO-ingången. Oanvända testade ingångar ansluts till 5 enligt motsvarande kopplingsschema. Lägena utesluter varandra. I Stand-by-läge sjunker utgång 7 till 21 V DC (±10 %), 2 W; kontrollera strömförbrukningen. |
| Utgångar | Varningsljus 24 V DC/högst 25 W: 1 = −, 2 = +. OGI-indikatorlampa 24 V DC/högst 5 W: 3 = −, 4 = +. Vid funktionen elektriskt lås är 3–4 12 V AC/högst 15 VA, utan fast +/−. Kontrollera den programmerade funktionen före anslutning. |
| Radio och reservström | Mottagaren och batteriet använder sina respektive kontakter. Med det äldre batteriet och detta kretskort bör du kontrollera att kabeln och inställningen Stand-by all är rätt enligt handboken MC424LR30. |
Fotocellsscheman för det aktuella kretskortet

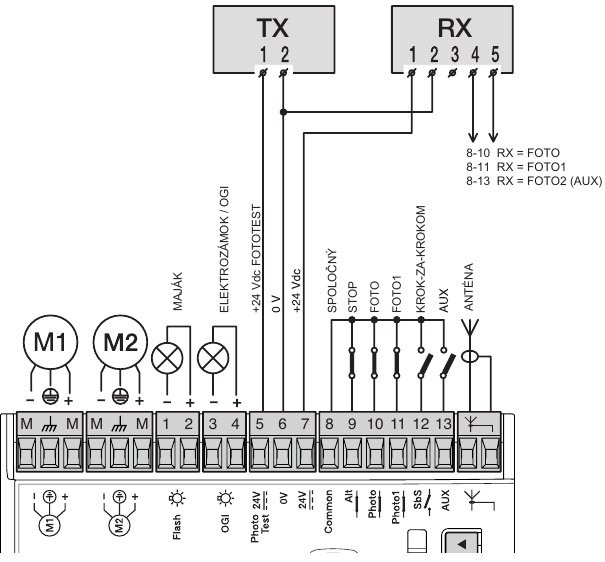

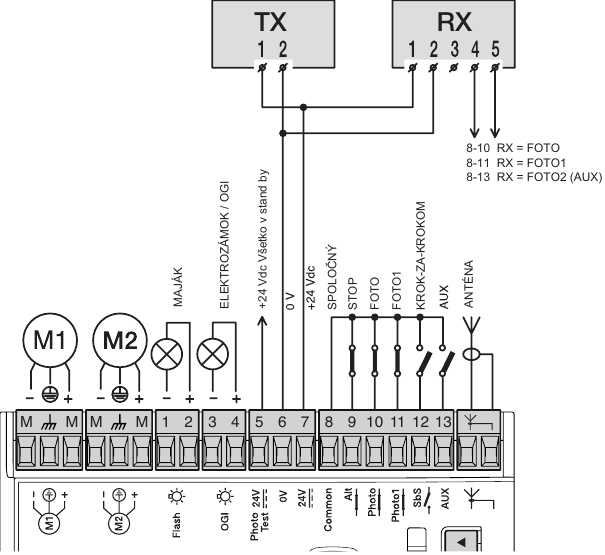

MC424LR10: Stand-by all · utan Stand-by all och fototest · fototest.

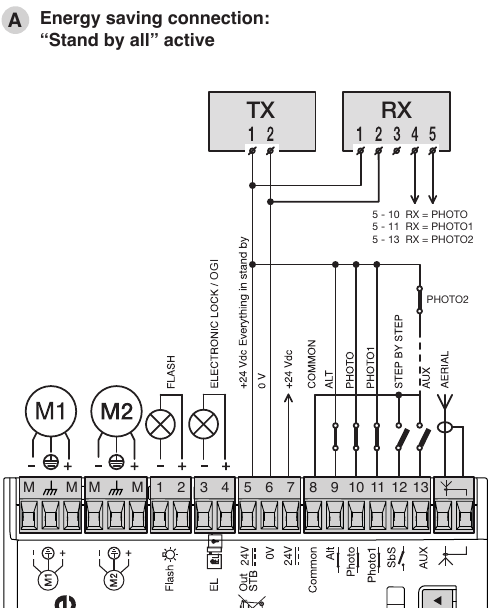

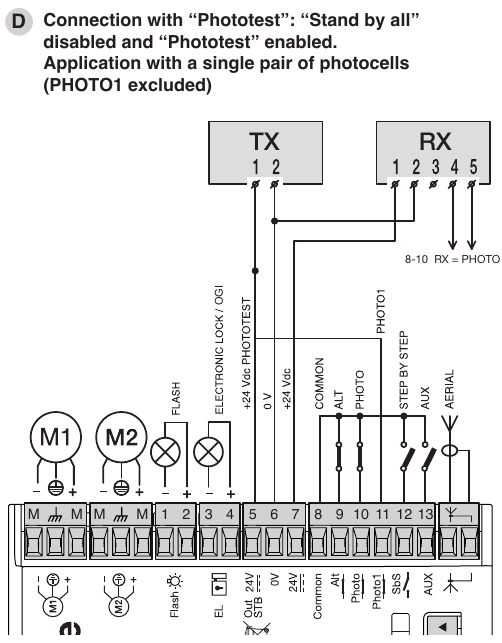

MC424LR30: Stand-by all · fototest med ett par. Fullständiga anslutningar, inlärning och inställningar finns i den separata handboken MC424LR30.
Kontrollera kontakttyperna efter anslutning, utför relevant inlärning och testa säkerhetsanordningarna både vid öppning och stängning.
Kompatibla tillbehör
Tillbehören ansluts till den valda styrenheten, inte direkt till motorhuset. På äldre kretskort kan kontakterna, radiomottagaren och utgångarnas strömförsörjning skilja sig åt.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två 24 V TOO-motorer. Handbok och anslutningar baseras på det kretskort som faktiskt är installerat. | |
| Varningsljus | Varnar för att grinden är i rörelse. Välj spänning och effektförbrukning efter utgången på den använda styrenheten. | |
| Fotoceller | Övervakar området längs ljusstrålen. Grindens reaktion bestäms av anslutningen, inlärningen och inställningen av styrenhetens säkerhetsingångar. Se test av säkerhetsanordningarna. | |
| Fjärrkontroll | Fjärrstyrning enligt mottagarens protokoll. Den inbyggda mottagaren MC424LR30 stöder Nice Opera. Tvåvägskommunikation och lång räckvidd kräver en mottagare med motsvarande stöd. |
FLO2RE och FLO2R-S kräver en mottagare med stöd för FloR. Kontrollera även att de fjärrkontroller som används är kompatibla när du byter styrenhet. Parkoppling av INTI2 med MC424LR30. |
| Radio / Wi-Fi / GSM | Kretskort MCA2R30 har en inbyggd radiomottagare. Styrning via Wi-Fi eller GSM är ett extra gränssnitt som kräver en lämplig anslutning. |
Övriga Wi-Fi-moduler väljs utifrån styrenhetens ingång. Zamel-styrningen använder appen SUPLA för Android och iOS. |
| Antenn | Förbättrar radiomottagarens räckvidd; använd en antenn som passar mottagarens frekvens och kontakt. | |
| Knappsats | Kodstyrning. Trådbunden EDS kräver en dekoder MORX; den trådlösa varianten måste ha stöd för den installerade mottagaren. | |
| Nyckelbrytare | Gör det möjligt att styra grinden med nyckel. Brytarkontakten ansluts till en lämplig styringång på styrenheten enligt dess anvisningar. | |
| Kortläsare | Styrning med kort eller nyckelbricka. Kortläsare ETP kräver en dekoder MORX och en styringång på styrenheten. |
|
| Elektriska lås | Hjälper till att säkra den stängda grindflygeln. Val av lås, strömförsörjning och tidsinställning måste anpassas till den aktuella styrenheten och grinden. |
|
| Reserv- och solcellsströmförsörjning | Batteri PS124 håller driften igång vid strömavbrott; för MC424LR30 kräver kabel CABLA11 och avstängning Stand-by all. Solcellssats Solemyo är en fristående strömförsörjningslösning: elnätet får inte vara anslutet samtidigt och Stand-by all måste vara aktiverat. |

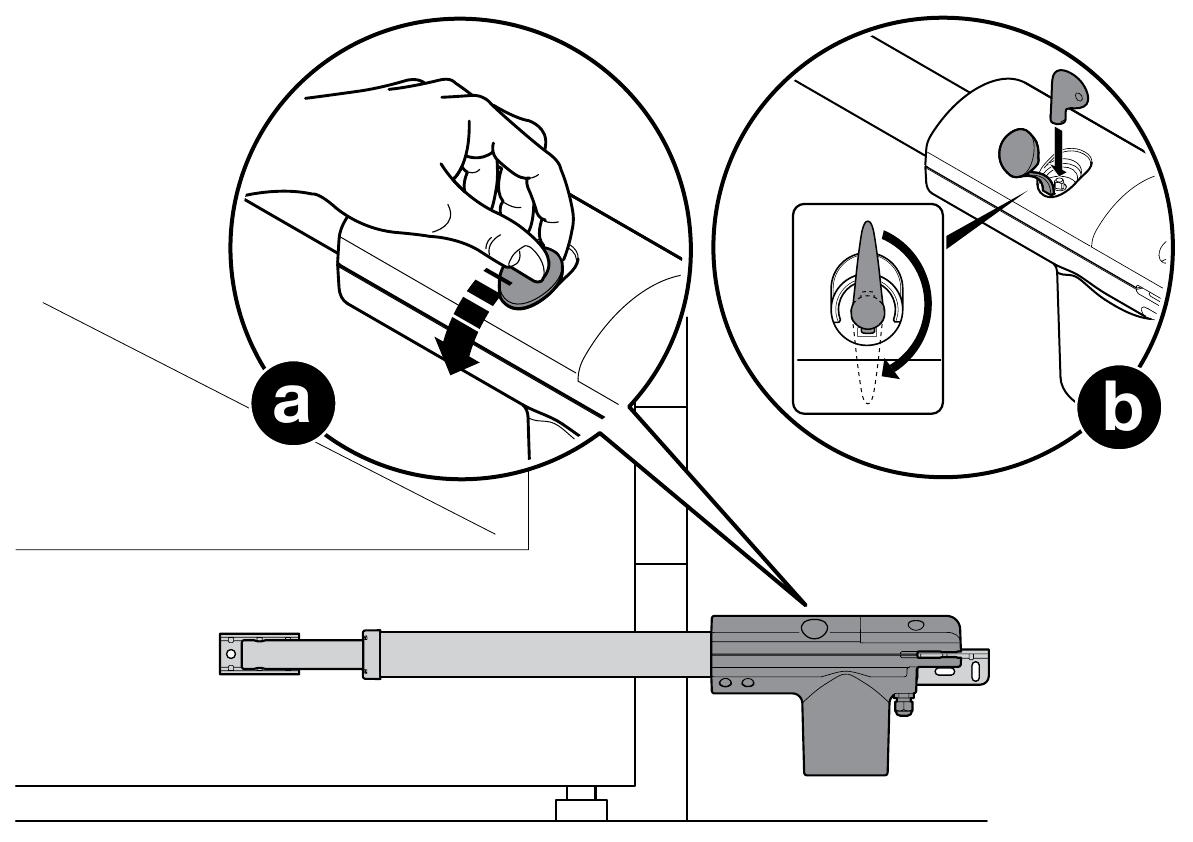

Manuell frikoppling vid strömavbrott
Öppna gummilocket, sätt i den medföljande nyckeln och vrid den 90° medurs. Flytta sedan grinden för hand. För att låsa igen ställer du grindbladet ungefär halvöppet och vrider nyckeln 90° moturs. Kontrollera att drivenheten verkligen är låst innan nästa motordrivna rörelse.
Underhåll och säkerhet
Låt en fackman kontrollera motorn och hela automationssystemet senast 6 månader efter driftsättning och därefter regelbundet beroende på användning. Med strömmen frånkopplad kontrollerar teknikern fästen, skruvar, korrosion, rörliga delar, ändstopp och säkerhetsanordningar. Efter kontrollen utförs ett funktionstest. Använd inte grinden om drivenheten är skadad eller går ovanligt trögt, förrän felet har åtgärdats.
Motorns tekniska data
| Parameter | Värde |
|---|---|
| Motormodell | TOO4524 |
| Motorspänning | 24 V DC |
| Styrenhetens strömförsörjning MC424LR30 | 230 V AC |
| Maximal längd på ett grindblad | 4,5 m |
| Maximal vikt för ett grindblad | 250 kg |
| Motorns märkeffekt / maximala effektförbrukning | 30 / 120 W |
| Märkström / maximal ström | 1,1 / 5 A |
| Märkstyrka / maximal styrka | 300 / 1 800 N |
| Rörelsehastighet | 0,014 m/s |
| Kolvslag | 500 mm |
| Kapslingsklass | IP54 |
| Drifttemperatur | −20 till +50 °C |
| Motorns vikt | 5,5 kg |

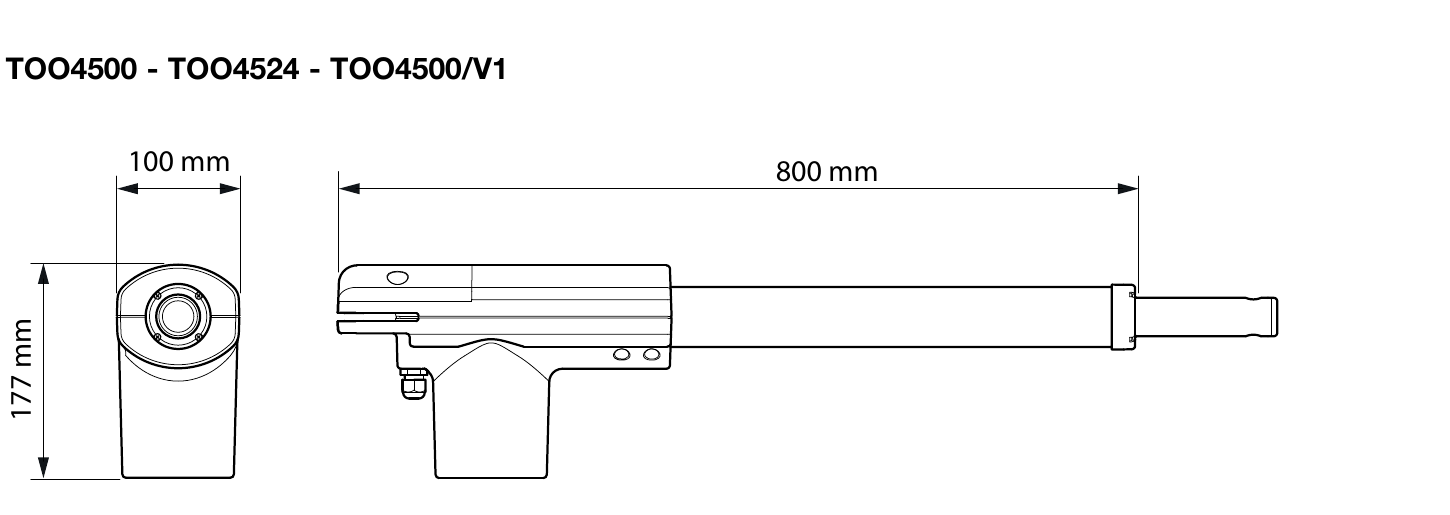

| Motorns mått | 800 × 100 × 177 mm |
| Driftsätt | Kontinuerlig drift |
NICE:s uppgifter gäller vid en omgivningstemperatur på 20 °C (±5 °C). Vikten 5,5 kg avser endast motorn. Maximal styrka och effektförbrukning är inte värden för kontinuerlig belastning.
