NICE TOO TOO3024 – separat drivmotor för ett grindblad på 3 m/300 kg, för intensiv användning
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
2 051,06 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE TOO TOO3024 – separat drivmotor för ett grindblad på 3 m/300 kg, för intensiv användning
NICE TOO3024 är en fristående elektromekanisk drivenhet för en grindflygel slaggrind upp till 3 m och upp till 300 kg. Motorn har 24 V DC och är självhämmande. Vid strömavbrott frigörs den med en nyckel. Den passar för både privat och lätt industriell användning; styrenhet och säkerhetsanordningar väljs utifrån hela grinden.
| Snabbnavigering | |
|---|---|
| Val av drivsystem | Styrenhet |
| Paket och alternativ | Montering |
| Mått C | Anslutning |
| Test | Tillbehör |
| Frikoppling | Underhåll |
| Specifikationer | Manual |
| Tillbehör – plintar och polaritet | Manual i PDF-format |
När passar den här drivenheten?
Uppgifterna 3 m och 300 kg är maxvärden för en grindflygel. Om drivenheten passar en viss grind beror också på rörelsemotstånd, gångjärnens placering, vind, grindfyllning och konsolernas geometri. Kontrollera valet mot grindens faktiska mått, vikt och fria rörelse.
24 V-motorn lämpar sig även för mer frekvent användning. Bedöm tillåten öppningsfrekvens och belastning för hela automationssystemet utifrån grindflygeln, monteringen och styrenheten.
Styrenhet och grindutrustning
| Generation | Kompatibel styrenhet |
|---|---|
| Aktuell | MC424LR30 / MCA2R30 för en eller två TOO 24 V-motorer. |
| Äldre, fortfarande tillgänglig | MC424LR10 / MCA2R10. Använd anvisningen för den här generationen. |
Kontrollera märkningen på det monterade kretskortet och använd anvisningen för den här generationen. Följ inte anvisningar för R10 eller R30 om du har den äldre modellen MC424LR01. Information om val av motortyp, inlärning av rörelsebanan och programmering av den aktuella styrenheten finns i anvisningen för MC424LR30.
Beteckningen 24 V avser motorn. Styrenhet MC424LR30 ansluts till 230 V AC-nätet och ger lämpliga motor- och hjälputgångar; kabeldragningen måste följa den exakta anvisningen för enheten.
Avbildade tillsammans med motorn är främre och bakre konsol, fästdelar och frikopplingsnyckel. Kontrollera att leveransen är komplett före monteringen. Styrenhet, fotoceller och infästning i den aktuella stolpen väljs separat eller enligt paketets innehåll.
Paket för en eller två grindflyglar
En fristående motor är avsedd för en grindflygel. En tvåbladig grind kräver två drivenheter. Våra 24 V-paket nedan innehåller MC424LR10 och skiljer sig åt vad gäller övrig utrustning. I mitten visas en separat alternativ motor för 230 V.
| Paket för 1 grindflygel | Paket för 2 grindflyglar |
|---|---|

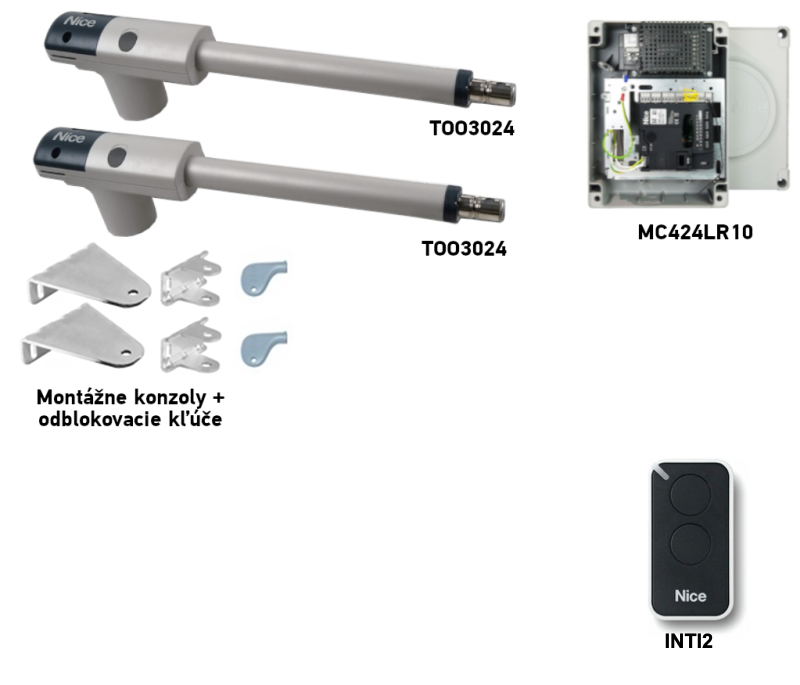

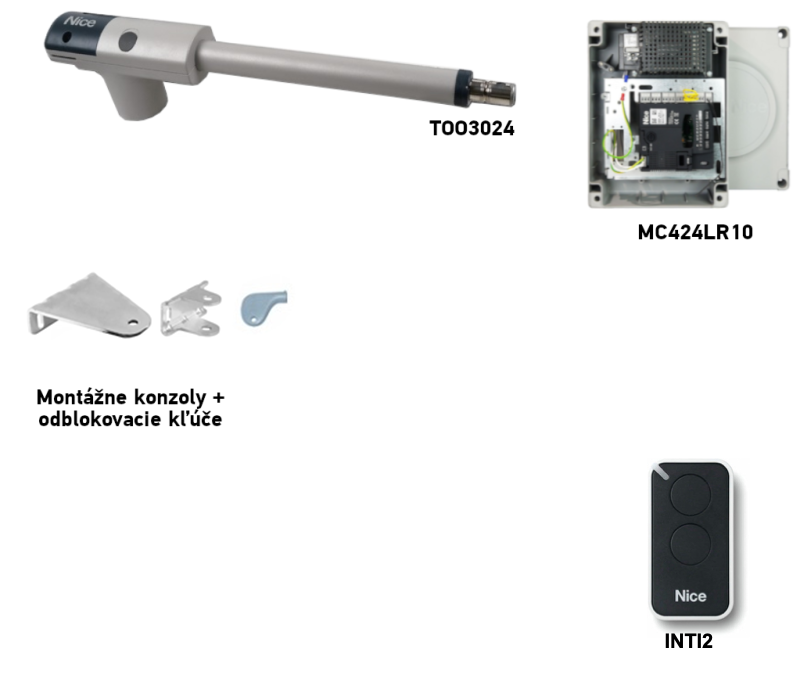

NICE TOO3024-paket för 1 grindflygel
MC424LR10 och 1 fjärrkontroll INTI2. Grundpaket Med fotoceller Med tillbehör | NICE TOO3024-paket för 2 grindblad
MC424LR10 och 1 fjärrkontroll INTI2. Grundutförande Med fotoceller Med tillbehör |
Gränsvärdena 3 m och 300 kg gäller separat för varje grindblad. Vid dubbelgrind ökar inte gränsvärdet för en enskild motor. Komplettera grundpaketet med de nödvändiga säkerhetsutrustning utifrån den aktuella grinden.
Montering av konsoler och placering av drivanordningen
Bestäm först gångjärnets och den bakre konsolens placering och kontrollera sedan att det finns utrymme för grindens hela rörelse. Måtten A och B avgör möjlig öppningsvinkel och kraftförlopp. Konsolerna måste fästas stadigt i en lämpligt dimensionerad konstruktion; stolpens mått räcker inte i sig för att bedöma infästningen. Kontrollera att grinden kan röra sig fritt för hand utan att kärva innan du fäster den permanent.
Monteringsmått för TOO3024
| Öppningsvinkel | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
För en specifik stolpe och konsol, se måtten för monteringskonsolerna till TOO3024. Om gångjärnet sitter ovanligt eller grinden öppnas utåt bör montören ta fram en lämplig infästning så att A, B och C bibehålls och motorn eller konsolerna inte hindrar grindbladets rörelse.
Mått C när grinden är stängd
Mät avståndet när grindbladet är stängt C < 1 100 mm. Värdet måste vara mindre än den angivna gränsen; det får inte vara lika med eller överstiga den. Behåll samtidigt den valda kombinationen av A/B.
Infästning och kontroll av rörelsen
- Välj en kombination av A/B för den aktuella motorn och vinkeln. Fäst den bakre konsolen i en stadig stolpe eller en lämpligt konstruerad bärande struktur och anslut motorn till den.
- Drivanordning lås upp med nyckeln, skjut ut kolvstången helt enligt NICE-ritningen och håll den främre konsolen mot grindbladets stadiga ram för att prova placeringen.
- Rikta in motorn vågrätt och anslut kolvstången till den främre konsolen. Kontrollera mått C när grinden är stängd samt att grindbladet rör sig fritt genom hela rörelsebanan.
- Kontrollera att det öppna grindbladet når det mekaniska stoppet. Åtgärda kärvning och eventuella kollisioner med motor, konsoler eller grindblad.
- Fäst den främre konsolen permanent och säkra drivanordningen igen först efter ett godkänt manuellt funktionstest. Upprepa proceduren för båda grindbladen på en dubbelgrind.
Grinden måste ha lämpliga mekaniska stopp; kolvstångens ändläge ersätter inte dessa. Anpassa infästningen eller använd en lämplig konsol för andra stolptyper, så att A/B och C bibehålls. Fäst inte konsolen enbart i grindbladets tunna fyllning.
Anslutning av 24 V-motorn
Koppla bort både nät- och reservström innan du öppnar kåpan. Dra kabeln genom kabelgenomföringen och dragavlastningen. Anslut de två motorledningarna och skyddsledaren PE enligt ritningen; PE ska anslutas till avsedd jordningspunkt, inte till motorutgången. Dra åt kabelgenomföringen och stäng kåpan.
På MC424LR30 ansluts den ena motorn till M2. Vid dubbelgrind öppnas M2 först och stängs sist; M1 arbetar i omvänd ordning. Styrenheten måste vara inställd på den exakta typen TOO3024 enligt tabeller för val av motor . Kontrollera körriktning och säkerhetsingångar före driftsättning .
Test före första användningen
Montering och driftsättning ska utföras av en kvalificerad tekniker. När styrenheten har ställts in ska teknikern kontrollera infästningarnas hållfasthet, hela rörelsen, båda ändlägena, korrekt körriktning, fotoceller, STOP, reaktionen på hinder och säkerhetskrafterna. Håll rörelseområdet fritt under testet. Överlämna till användaren anvisningar för manuell frikoppling och handbok för den monterade styrenheten.
Anslutning av tillbehör enligt kretskortet MC424L
Drivenheten TOO3024 är en 24 V-motor; nedan visas plintarna på styrenheten. Kontrollera märkningen på det monterade kretskortet i de sålda satserna. Koppla från nätspänningen och batteriet innan anslutning. EPM-reläfotoceller ansluts inte som BlueBUS.
MC424LR10 / MCA2R10 i TOO-satser
| Komponent | Plintar och polaritet |
|---|---|
| Hjälpström 24 V DC | 6 = 0 V (−), 7 = +24 V DC, för tillbehör totalt högst 200 mA. Plint 8 = gemensam +24 V för ingångar utan Stand-by all. Kontrollera strömförbrukningen för alla strömförsörjda komponenter. |
| EPM-fotoceller | Utan Stand-by all och utan fototest strömförsörj TX och RX mellan 7 (+) och 6 (−). Den potentialfria kontakten på RX C–NC ansluts mellan 8 (gemensam) och 10/FOTO, alternativt 11/FOTO1 eller 13/AUX, om AUX är inställd som FOTO2. Kontakten har ingen +/−-polaritet. |
| Stand-by all / fototest | Lägena utesluter varandra. Vid Stand-by all strömförsörjs TX och RX via 5 (+) / 6 (−); säkerhetskontaktens gemensamma punkt är 5. Vid fototest strömförsörjs TX via 5 (+) / 6 (−), högst 100 mA; RX via 7 (+) / 6 (−), RX-kontakten från 8 till relevant FOTO-ingång. Anslut oanvända fototestade FOTO/FOTO1/FOTO2 till 5 enligt schemat för antal par, inte automatiskt till 8. |
| STOP och styrsignaler | 9/STOP är för NC eller 8,2 kΩ beroende på inlärt läge; den gemensamma plinten är 5 vid Stand-by all 5, annars 8. 12/stegvis manövrering är NO mot 8; 13/AUX beror på inställningen. Kontakterna har ingen +/−-polaritet; anslut inte extern spänning till ingångarna. |
| Blinkljus, signallampa, lås | Blinkljus 24 V DC/högst 25 W: 1 = −, 2 = +. OGI-signallampa 24 V DC/högst 5 W: 3 = −, 4 = +. Om 3–4 är programmerad som elektriskt lås gäller 12 V AC/högst 25 VA, utan fast +/−-polaritet. Kontrollera utgångens funktion innan anslutning. |
| Radio och reservström | Mottagaren monteras i SM-kontakten, batteriet PS124 i sin egen kontakt. De ansluts inte till tillbehörens strömplintar. |
MC424LR30 / MCA2R30 med separat vald styrenhet
| Komponent | Plintar och skillnader för LR30 |
|---|---|
| Strömförsörjning och ingångar | 6 = 0 V (−), 7 = +24 V DC för tillbehör, högst 200 mA; 8 = gemensam +24 V utan Stand-by all. 9/ALT är NC eller 8,2 kΩ; 10/FOTO, 11/FOTO1 är NC; 12/stegvis manövrering NO; 13/AUX beroende på inställningen. Kontakterna har ingen polaritet. |
| Stand-by all / fototest | Vid Stand-by all strömförsörjs TX/RX via 5 (+) / 6 (−) och säkerhetskontakterna, inklusive ALT, har den gemensamma punkten 5. Vid fototest: TX 5 (+) / 6 (−)högst 100 mA; RX 7 (+) / 6 (−); kontakt RX från 8 till FOTO-ingången. Oanvända testade ingångar ansluts till 5 enligt motsvarande kopplingsschema. Lägena utesluter varandra. Vid Stand-by sjunker utgång 7 till 21 V DC (±10 %), 2 W; kontrollera strömförbrukningen. |
| Utgångar | Varningslampa 24 V DC/högst 25 W: 1 = −, 2 = +. OGI-indikatorlampa 24 V DC/högst 5 W: 3 = −, 4 = +. Vid funktionen elektriskt lås är 3–4 12 V AC/högst 15 VA, utan fast +/−. Kontrollera den programmerade funktionen före anslutning. |
| Radio och reservkraft | Mottagaren och batteriet använder sina respektive kontakter; med ett äldre batteri och det här kortet ska du kontrollera att rätt kabel används och att Stand-by all är inställt enligt manualen för MC424LR30. |
Fotocellsdiagram för respektive styrkort
MC424LR10: Stand-by all · utan Stand-by all och fototest · fototest.
MC424LR30: Stand-by all · fototest med ett par. Fullständiga kopplingsscheman, inlärning och inställningar finns i den separata manualen för MC424LR30.
Efter anslutning ska du kontrollera kontakttyperna, utföra relevant inlärning och testa säkerhetsanordningarna både vid öppning och stängning.
Kompatibla tillbehör
Tillbehören ansluts till den valda styrenheten, inte direkt till motorhuset. På äldre kort kan kontakter, radiomottagare och utgångarnas strömförsörjning skilja sig åt.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två 24 V TOO-motorer. Manual och koppling ska utgå från det kort som faktiskt är installerat. | |
| Varningslampa | Varnar när grinden är i rörelse. Välj spänning och effekt efter utgången på den styrenhet som används. | |
| Fotoceller | Övervakar området längs strålens bana. Grindens reaktion styrs av styrenhetens koppling, inlärning och inställningar för säkerhetsingångarna. Se test av säkerhetsanordningarna. | |
| Fjärrkontroll | Fjärrstyrning enligt mottagarens protokoll. Den inbyggda mottagaren MC424LR30 stöder Nice Opera. Tvåvägskommunikation och lång räckvidd kräver en mottagare med motsvarande stöd. |
FLO2RE och FLO2R-S kräver en mottagare med stöd för FloR. Kontrollera även kompatibiliteten hos de fjärrkontroller som används när du byter styrenhet. Parkoppling av INTI2 med MC424LR30. |
| Radio / Wi-Fi / GSM | Kort MCA2R30 har en inbyggd radiomottagare. Styrning via Wi-Fi eller GSM är ett ytterligare gränssnitt som kräver en lämplig anslutning. |
Välj ytterligare Wi-Fi-moduler utifrån styrenhetens ingång. Zamels styrning använder appen SUPLA för Android och iOS. |
| Antenn | Förbättrar radiomottagarens räckvidd; använd en antenn som passar mottagarens frekvens och kontakt. Använd en antenn som passar mottagarens frekvens och kontakt. | |
| Knappsats | Kodstyrning. Trådbunden EDS kräver en dekoder MORX; den trådlösa varianten måste vara kompatibel med den installerade mottagaren. | |
| Nyckelbrytare | Gör det möjligt att styra porten med nyckel. Brytarkontakten ansluts till en lämplig styringång på styrenheten enligt dess bruksanvisning. | |
| Kortläsare | Styrning med kort eller nyckelbricka. Kortläsare ETP kräver en dekoder MORX och en styringång på styrenheten. |
|
| Elektriska lås | Hjälper till att säkra den stängda porten. Val av lås, strömförsörjning och tidsinställning måste anpassas till den aktuella styrenheten och porten. |
|
| Reserv- och solcellsströmförsörjning | Batteri PS124 säkerställer drift vid strömavbrott; för MC424LR30 kräver en kabel CABLA11 och avstängning Stand-by all. Solcellsset Solemyo är en fristående strömförsörjningslösning: elnätet får inte vara anslutet samtidigt och Stand-by måste vara aktiverat. |
Manuell frikoppling vid strömavbrott
Öppna gummilocket, sätt i den medföljande nyckeln och vrid den 90° medurs. Flytta sedan grinden för hand. För att åter låsa drivenheten, ställ grinden ungefär halvöppen och vrid nyckeln 90° moturs. Kontrollera att drivenheten verkligen är låst innan du kör den igen.
Underhåll och säkerhet
Låt kontrollera motorn och hela automationssystemet senast 6 månader efter driftsättningen och därefter regelbundet, beroende på användningen. Med strömmen frånkopplad kontrollerar teknikern konsoler, skruvar, korrosion, rörliga delar, ändstopp och säkerhetsanordningar; efter kontrollen utförs ett funktionstest. Använd inte grinden om drivenheten är skadad eller går trögt, förrän felet har åtgärdats.
Motorns tekniska data
| Parameter | Värde |
|---|---|
| Motormodell | TOO3024 |
| Motorspänning | 24 V DC |
| Styrenhetens strömförsörjning MC424LR30 | 230 V AC |
| Maximal längd för en grindflygel | 3 m |
| Maximal vikt för en grindflygel | 300 kg |
| Motorns märkeffekt / maximala effektförbrukning | 30 / 120 W |
| Märkström / maximal ström | 1,1 / 5 A |
| Märktryck / maximalt tryck | 300 / 1 800 N |
| Förflyttningshastighet | 0,014 m/s |
| Kolvslag | 400 mm |
| Kapslingsklass | IP54 |
| Drifttemperatur | −20 till +50 °C |
| Motorns egen vikt | 5,5 kg |

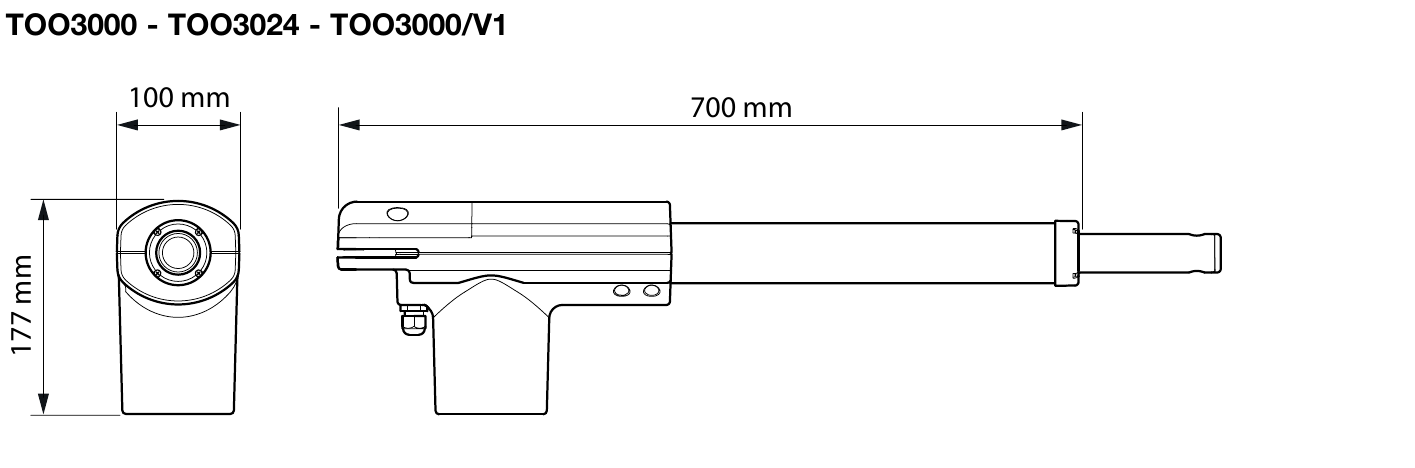

| Motorns mått | 700 × 100 × 177 mm |
| Driftläge | Kontinuerlig drift |
NICE:s uppgifter gäller vid en omgivningstemperatur på 20 °C (±5 °C). Vikten 5,5 kg avser enbart motorn. Maximal kraft och effektförbrukning är inte värden för kontinuerlig belastning.
