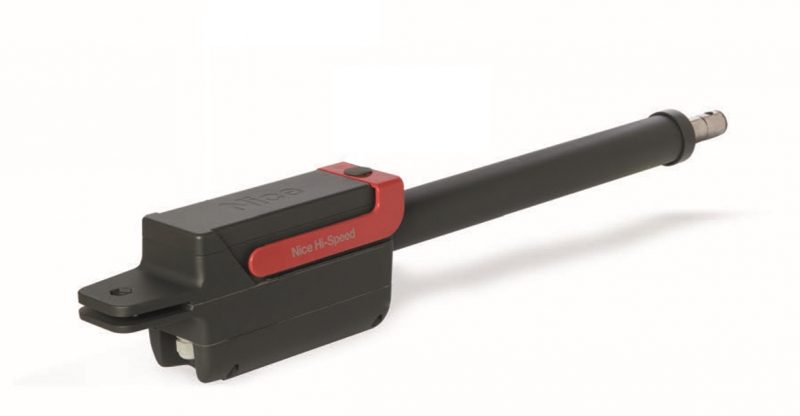

NICE TITAN TTN6024HS – separat motor för slaggrindar med en grindbladslängd på 6 m/450 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 961,20 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning NICE TITAN TTN6024HS – separat motor för slaggrindar med en grindbladslängd på 6 m/450 kg
NICE TITAN TTN6024HS är en fristående snabb linjär grindmotor för ett grindblad. Motorn har 24 V DC och en magnetisk encoder; styrenhet ingår inte. Den ansluts till NICE MC824HR30. För en tvåbladig grind krävs två motorer och en korrekt ansluten styrenhet.
Det är en irreversibel drift med smidig upplåsning med nyckel upptill. Öppning till 90° tar ungefär cirka 19 sekunder vid typisk montering, exklusive acceleration och inbromsning; den faktiska tiden beror på monteringsmått, inställningar och belastning. Gränsvärdena 6 m och 450 kg bedöms tillsammans enligt användningsdiagrammet.
Styrenhet och kompatibla tillbehör
Den magnetiska encodern hjälper styrenheten att hålla reda på grindbladets position och upptäcka hinder. Automatisk inlärning av ändlägen, inbromsning i båda riktningarna, styrning med tre knappar och kraftinställning hanteras av MC824HR30 med MCA1R30-kortet. Styrenheten använder dubbel teknik för att upptäcka hinder. Säkerheten måste verifieras för hela grinden.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två TTN6024HS-motorer och deras magnetiska encodrar. | |
| Fotoceller | Skydd av passagen. BlueBUS är en anslutning för tillbehör på styrenheten, inte motorns strömkabel. | |
| Varningslampa | Rörelsesignal från FLASH-utgången. | |
| Mottagare och fjärrkontroll | Insticksmottagare i styrenheten och kompatibel sändare; ingår inte med den fristående motorn. | |
| Elektriskt lås | Obligatoriskt för grindblad som är längre än 3 m. Välj vertikalt eller horisontellt utförande utifrån grinden. |
|
| Reservkraft | Drift vid strömavbrott; välj utifrån kontakt och styrenhetsversion. | |
| Solcellssystem | Alternativ strömförsörjning efter bedömning av förbrukning, antal cykler och solförhållanden. |
TTN6024HS använder MC824H, för närvarande MC824HR30; MC824L är inte en ersättning för denna. Använd den exakta beteckningen MC824HR30 och inställningen för den irreversibla motorn TTN6024HS.

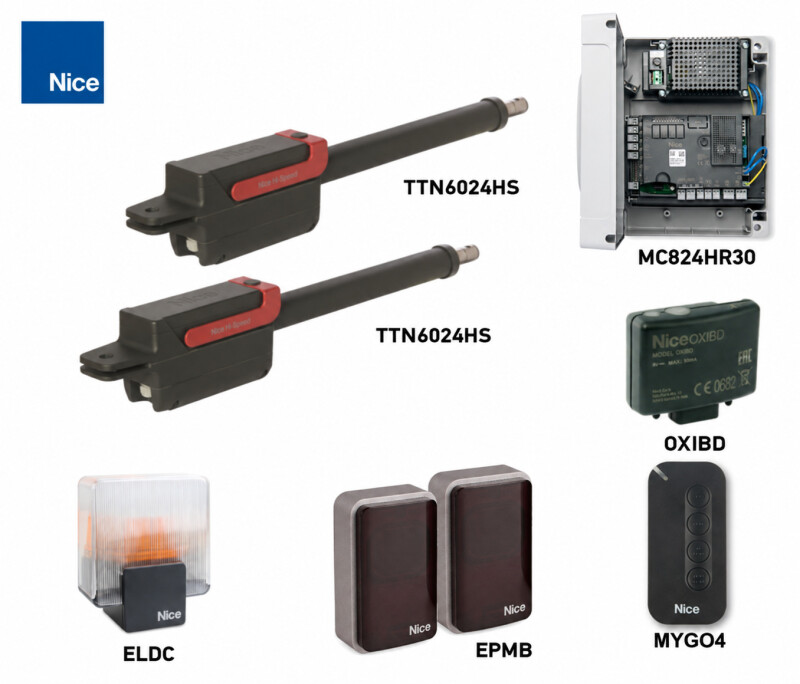

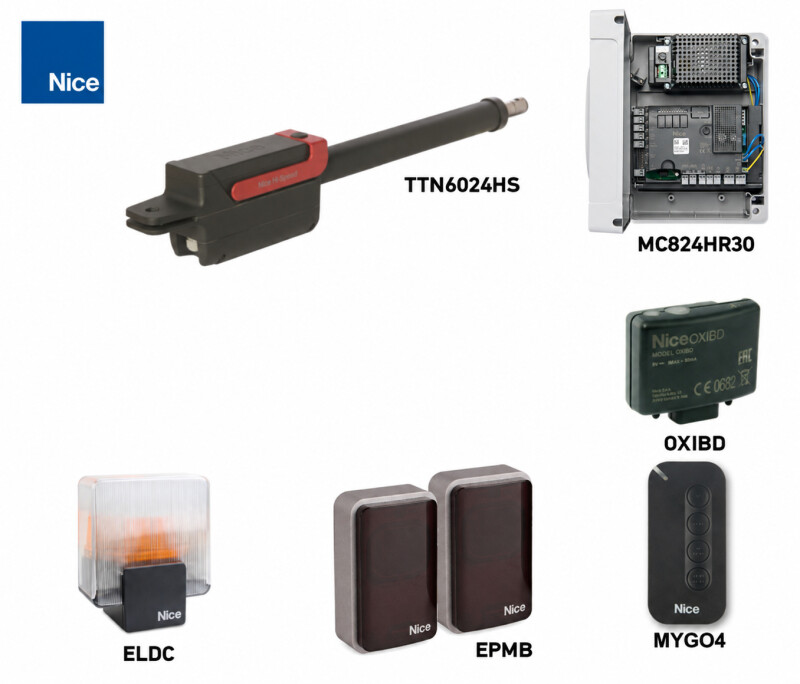

Paket för ett eller två grindblad
Alla angivna TITAN-paket innehåller MC824HR30, OXIBD-mottagare och MYGO4-fjärrkontroll. Versionerna med fotoceller innehåller dessutom EPMB; versionerna med tillbehör även varningslampan ELDC. Gränsvärdena gäller alltid för ett grindblad och en motor.
| Ett grindblad | Fristående motor | Två grindblad |
|---|---|---|
| Basuppsättning Med fotoceller Med tillbehör  | 1 × TTN6024HS 24 V DC Magnetisk encoder Utan styrenhet  | Grundpaket Med fotoceller Med tillbehör  |
Detta ingår i den separata drivenheten
Förpackningen innehåller en TTN6024HS-motor, ett främre och ett bakre monteringsfäste samt upplåsningsnycklar. Styrenhet, mottagare, fjärrkontroller, fotoceller, varningsljus och reservbatteri väljs separat eller i ett lämpligt paket. Infästningen i det bärande underlaget måste anpassas till den aktuella grinden.
Grindbladets längd, vikt och lämplighet
För att välja motor behöver du känna till grindbladets längd och vikt, rörelsemotstånd, gångjärnens placering och vindpåverkan. Grindbladet måste vara stabilt, korrekt upphängt och kunna röra sig jämnt för hand längs hela rörelsebanan.
| Parameter | Enskild gräns |
|---|---|
| Längd per grindblad | Högst 6 m |
| Vikt per grindblad | Högst 450 kg; tillåten vikt minskar med grindbladets längd |

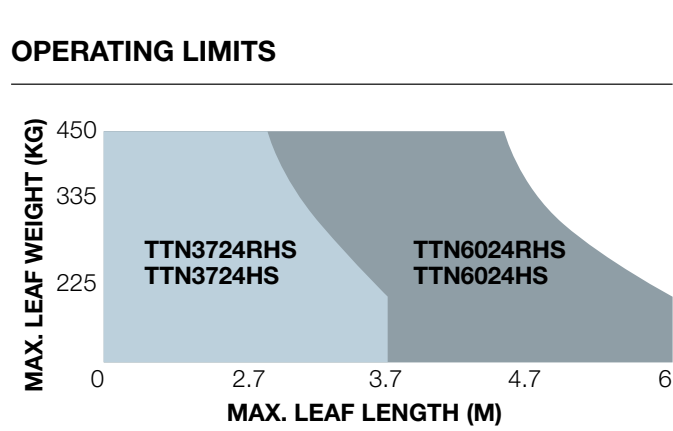

Värdena 6 m och 450 kg gäller inte samtidigt. I diagrammet nedan hör TTN6024HS till det mörkare området som är märkt med denna modell. Vågrätt visas grindbladets längd i meter och lodrätt dess vikt i kilogram; kombinationen måste ligga inom det tillåtna området.
För grindblad längre än 3 m krävs ett elektriskt lås, till exempel NICE PLA10 eller NICE PLA11. Välj riktning efter grinden; anslutning till ELS finns i utgångstabellen.
Grindbladets höjd och form, tät fyllning, stark vind och rörelsemotstånd kan sänka den tillåtna belastningen avsevärt. Innan du väljer ett långt eller tungt grindblad kontakta oss med uppgifter om mått, vikt, fyllning och förväntad användning. Två motorer ändrar inte gränsen för ett enskilt grindblad.
Montering av motor och infästning av fästen
Låt en fackman sköta montering, inkoppling och idrifttagning. Koppla bort alla strömkällor, inklusive batteriet, innan arbetet påbörjas. Motorn och det främre fästet får inte vila mot grindens svaga fyllning; infästningen måste överföra krafterna till den bärande konstruktionen.

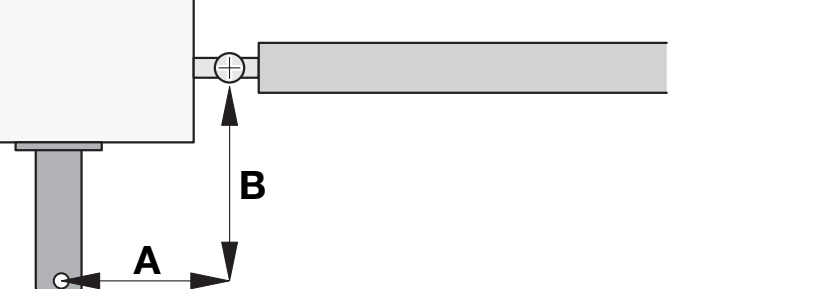

Måtten A/B, utrymme och ändstopp
| Villkor | Krav |
|---|---|
| Geometri för 100° | A = 200 mm, B = 280 mm enligt ritningen. |
| Geometri för 115° | A = 280 mm, B = 280 mm. A/B är avstånden från gångjärnsaxeln enligt bilden, inte stolpens tvärsnittsmått. |
| Infästning | Fäst det bakre fästet i ett stabilt underlag och det främre i grindbladets bärande ram. Motorn måste vara vågrätt inriktad och tapparna ska kunna rotera fritt. |
| Slaglängd | 680 mm; monteringslängd L från 1 030 till 1 710 mm beroende på kolvens läge. Kontrollera hela rörelsen så att geometrin inte tvingar motorn utanför dess slaglängd. |
| Höjd vid låg montering | Minst 110 mm över marken. Lämna utrymme för åtkomst, upplåsning och skydd mot vatten och smuts. |
| Ändstopp | Grinden ska stoppas mekaniskt och stabilt i både öppet och stängt läge. Inlärning av lägen ersätter inte korrekt mekanik och hållbara ändstopp. |
| Utrymme | Kontrollera motorns och grindbladets hela rörelsebana, möjligheten att öppna kåpan och åtkomsten till upplåsningsnyckeln. |

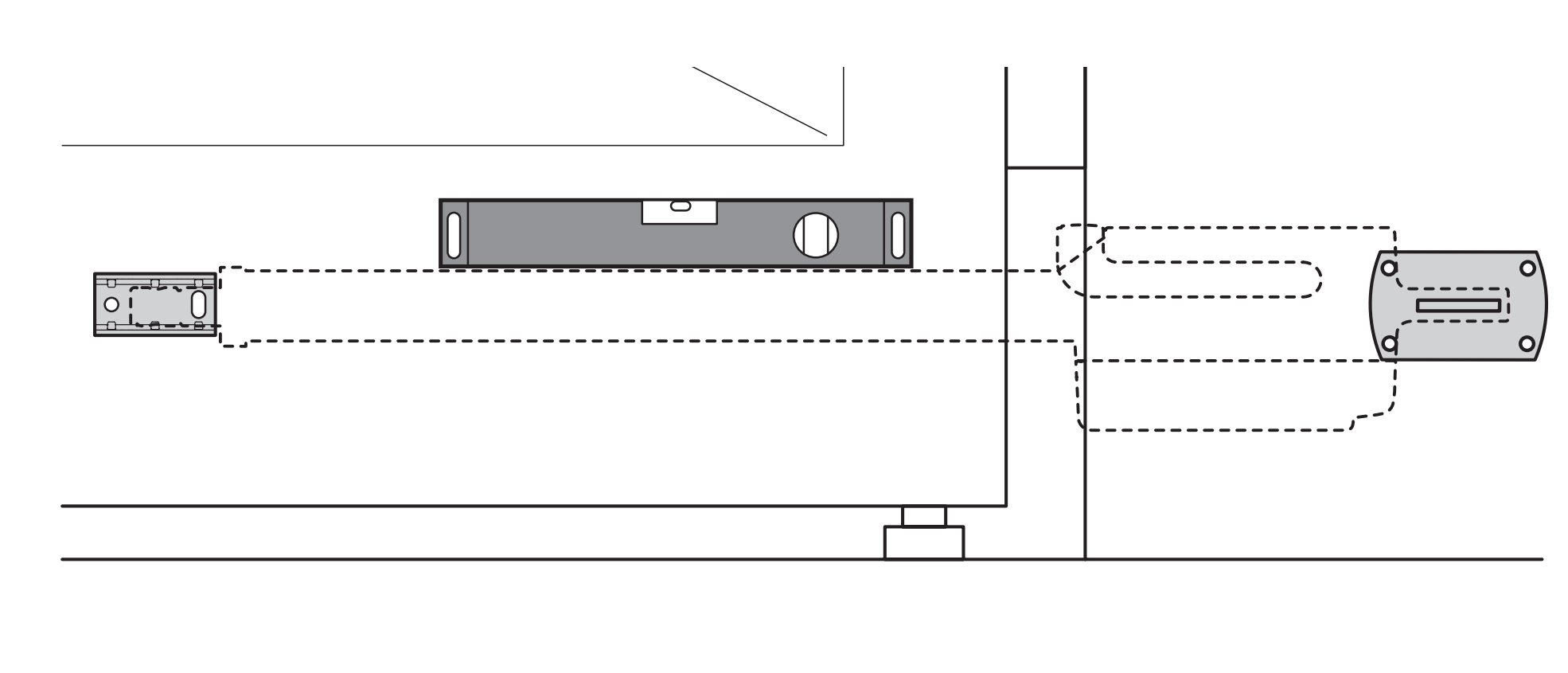

Monteringsanvisning för fästena
- Bestäm placeringen av det främre och bakre fästet utifrån geometrin och önskad öppningsvinkel. Fäst det bakre fästet, kontrollera att det är vågrätt och häng upp motorn på det.

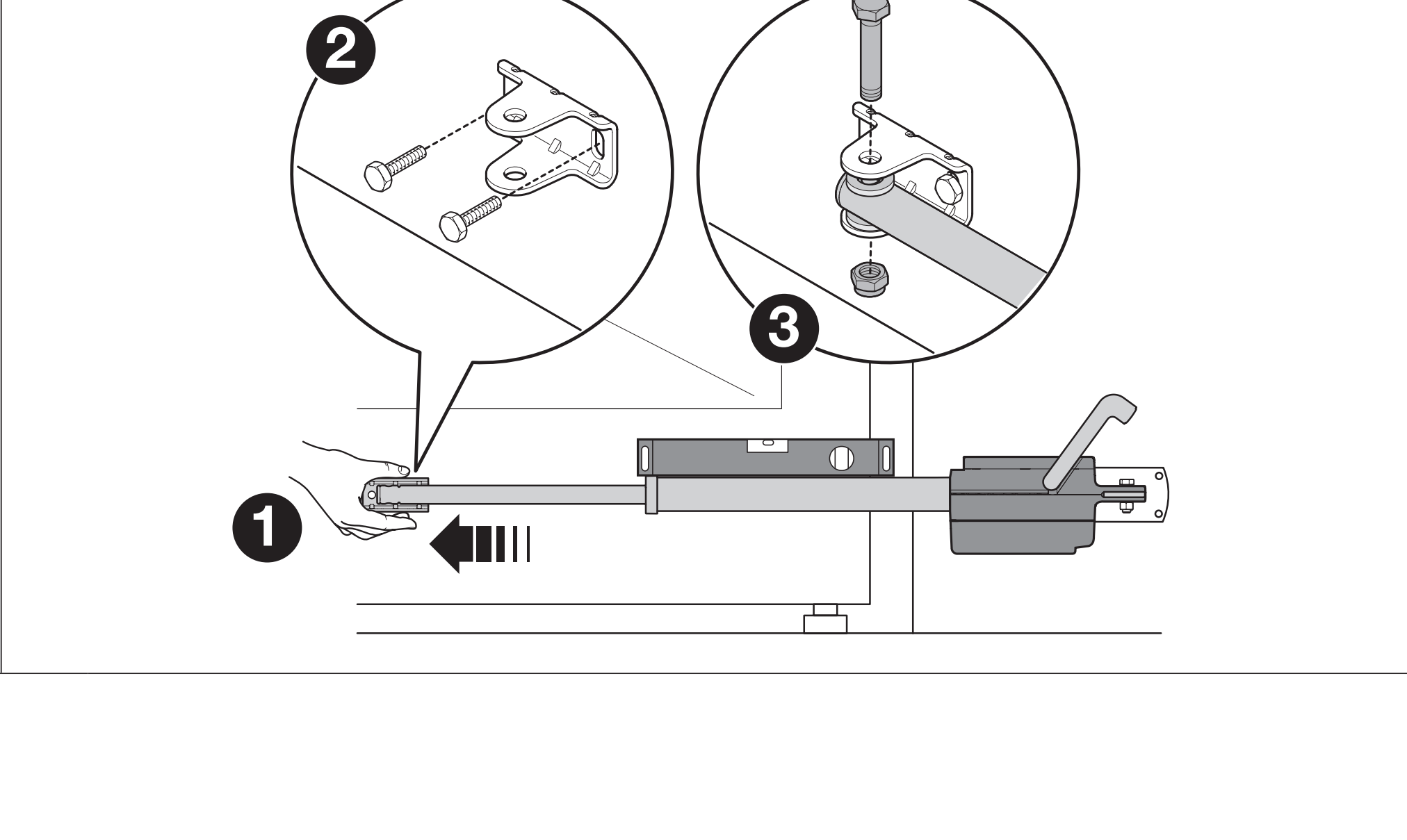

- Lås upp motorn med nyckeln. Skjut ut kolven helt och montera det främre fästet tillfälligt på grindbladet enligt monteringsbilden.
- Rikta in motorn, anslut kolven till det främre fästet och säkra tappen. För grindbladet för hand genom hela rörelsebanan och kontrollera att det når öppet ändläge utan att kärva.
- Lossa kolven från det främre fästet, fäst fästet permanent och anslut motorn igen. Vid svetsning får motorn inte vara ansluten till strömförsörjningen eller utsättas för svetsström eller värme.
- Kontrollera tapparna, infästningen och hela rörelsen för hand. Flytta grindbladet ungefär till mitten av rörelsebanan och lås motorn före inlärningen.
Anslutning av motor och magnetisk encoder
Motorn drivs med 24 V DC och får inte anslutas direkt till 230 V. Nätspänningen ansluts till styrenheten. På motorn finns två plintar MOTOR och två ENCODER; skyddsledaren ansluts till en separat jordningsögla.
| Ledning | Anslutning och längd |
|---|---|
| Motor | 3 × 1,5 mm², högst 10 m: två motorledare och PE. MOTOR ansluts till motsvarande utgång M1 eller M2 på styrenheten. |
| Encoder | 2 × 1 mm², högst 10 m. ENCODER ansluts till motsvarande ENC-ingång för samma motor. Polariteten för ENC behöver inte följas. |
| Gemensam kabel | Motor- och encoderledningen kan ersättas med en enda kabel 5 × 1,5 mm² med angiven längd. Skyddsledaren är fortfarande reserverad för PE. |
| Ett grindblad | Anslut motorn till M2 och dess encoder till motsvarande ENC-ingång för motor 2. M1 lämnas ledig. |
| Två grindblad | M2 styr det grindblad som öppnas först; M1 styr det grindblad som stängs först. Varje motor måste vara korrekt kopplad till sin egen encoder. |
- Bryt strömmen, ta bort motorkåpan och lossa kabelgenomföringen.

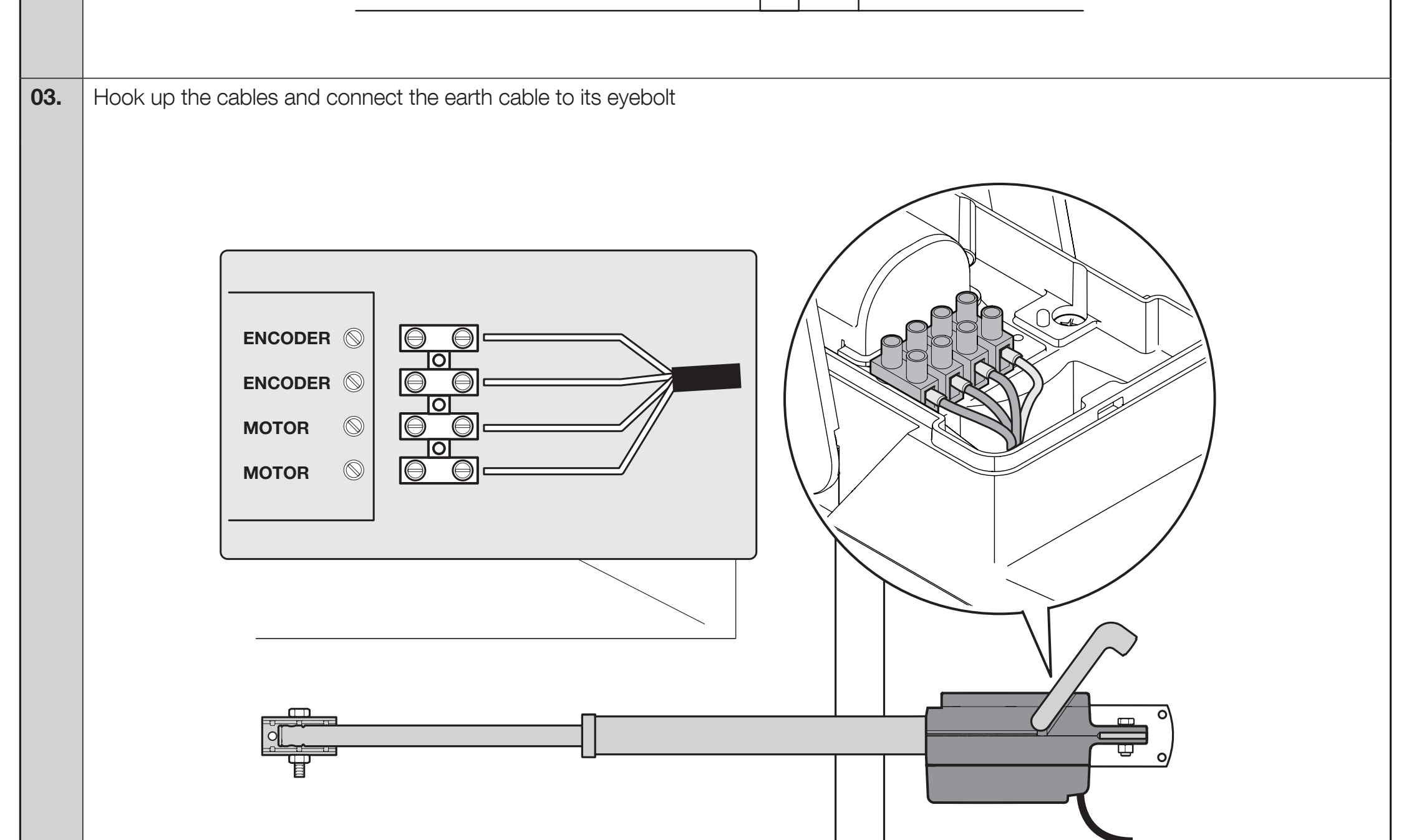

- För in kabeln, anslut MOTOR- och ENCODER-plintarna enligt bilden och anslut PE till jordningsöglan. Förväxla inte motorledningarna med encoderledningen.
- Dra åt kabelgenomföringen, kontrollera dragavlastningen och tätningen och sätt tillbaka kåpan. Kabeln måste ha tillräcklig slack när motorn rör sig och får inte fastna.
- På MC824HR30 kontrollerar du att M/ENC stämmer och väljer rätt motormodell innan du lär in rörelsebanan.
Motorplintarna har ingen fast +/−-polaritet: styrenheten ändrar polariteten beroende på riktning. Vid rörelse i motsatt riktning kontrolleras de två motorledningarna efter att strömförsörjningen har kopplats bort; PE ändras inte. Fullständig orientering av kretskortet och kopplingsschema finns i kopplingsschemat för MC824HR30.
Anslutning av tillbehör och polaritet
Tillbehör ansluts till MC824HR30. TITAN-motorkabeln är inte BlueBUS. För hjälpmatningen följer du märkningarna STOP och SbS samt detaljbilden nedan.
| Anslutning | Polaritet och elektriska data |
|---|---|

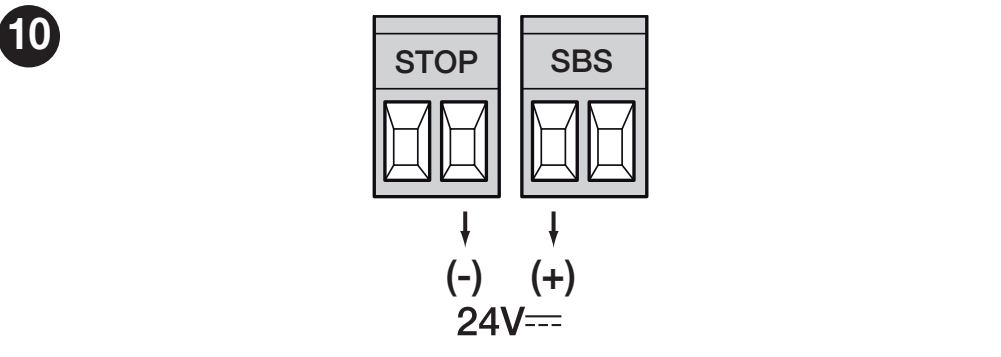

| Hjälpmatning | + vänster plint i SbS-paret; − höger plint i STOP-paret när märkningarna är orienterade som på bilden. 24 V DC, −30 % / +50 %, högst 200 mA. Spänningen är fortfarande på även i Stand-by. |
| BlueBUS / NICE EPMB | Parallellanslutning med två ledare, utan polaritet. 2 × 0,5 mm² upp till 20 m; vid 20–40 m 2 × 1 mm². Ställ in fotocellernas adresser och upprepa inlärningen av enheterna. |
| SbS, OPEN, CLOSE | Potentialfria NO-brytarkontakter. Utan +/−, anslut inte extern spänning. |
| STOP | NO, NC eller 8,2 kΩ beroende på anslutet säkerhetsskydd. Ingångstypen identifieras vid inlärningen; kontakten har ingen polaritet. |

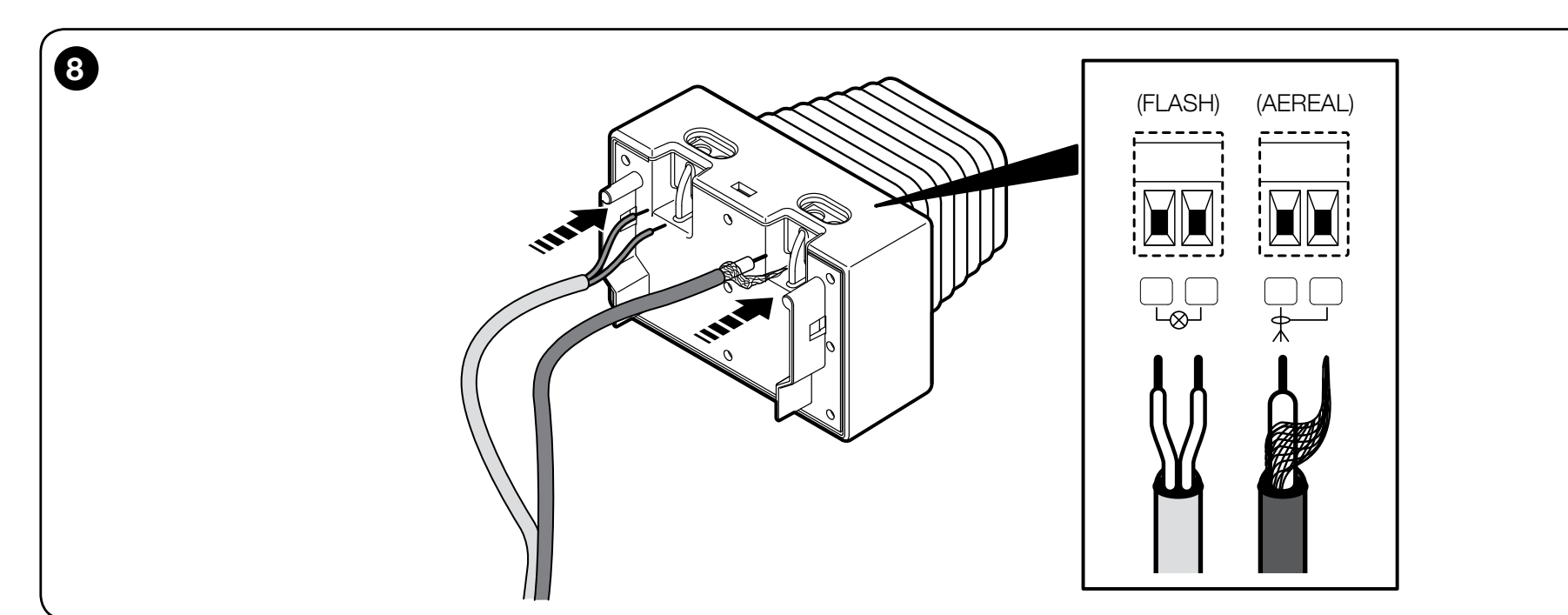

| FLASH / NICE ELDC | Utgång för varningslampa 12 V DC, högst 21 W. Anslut ELDC via dess FLASH-par, separat från AEREAL-antennens plintar. På ELDC:s matningspar visas ingen +/−-märkning i schemat; överför inte märkningen för hjälputgången SbS/STOP hit. |
| ELS / elektriskt lås | 12 V AC, högst 15 VA; utan +/−. Välj PLA10 eller PLA11 beroende på låsets mekaniska placering. |
Anslutning av övriga in- och utgångar finns i den fullständiga plinttabellen för MC824HR30. Bygla inte förbi skyddsanordningar bara för att få grinden att röra sig.
Första driftsättning med MC824HR30
Fästen, ändlägen, motor- och encoderkablar samt säkerhetsanordningar måste vara färdigmonterade innan strömmen slås på. Håll hela grindens rörelseområde fritt under inlärningsrörelserna.
| Steg | Åtgärd på styrenheten |
|---|---|
| 1. Kontroll av anslutningarna | Kontrollera motorn och dess ENC, skyddsledarna, fotocellerna och STOP. För en grind med ett blad används M2. |
| 2. Val av motor | Ställ in exakt typ TTN6024HS på väljaren Motor Type enligt tabellen och den ursprungliga bilden av väljaren. Valet görs innan ändlägena lärs in. |
| 3. Inlärning av enheter | Läs in anslutna BlueBUS- och STOP-enheter enligt instruktionerna för första driftsättning av MC824HR30. Upprepa efter att enheter lagts till eller tagits bort. |
| 4. Inlärning av positioner | Frikoppla, placera grindbladen i ett lämpligt startläge och koppla in igen. Använd instruktionerna för inlärning av positioner för det valda läget. Stoppa inlärningen omedelbart om riktningen eller ordningsföljden är fel. |
| 5. Test av installationen | Kontrollera att grinden öppnas och stängs helt, att grindbladen överlappar i rätt ordning, att hastigheten sänks och att alla skyddsanordningar fungerar. Överlämna grinden först därefter. |
Programmering och fjärrkontroll
TITAN TTN6024HS har inga egna inställningsknappar. Den ställs in med de tre knapparna på MC824HR30: OPEN, STOP/SET och CLOSE. Automatisk stängning, paustid, kraft, hastighet, inbromsning och fördröjning mellan grindbladen ställs in på styrenheten efter den aktuella grindens behov.
| Inställning | Tillvägagångssätt |
|---|---|
| Nivå I och II | Fullständiga programmeringstabeller för MC824HR30 innehåller intervall, LED-värden och fabriksinställningar. |
| Kraft och inbromsning | Att ändra kraftinställningen ersätter inte åtgärd av en grind som kärvar. Upprepa funktions- och säkerhetstestet efter justeringen. |
| Fjärrkontroller NICE MYGO4 | Parkopplas med mottagaren NICE OXIBD enligt instruktionerna för radiostyrning. Inlärning av fjärrkontrollen är separat från inlärning av rörelsebanan. |
| Radering eller återställning | Följ instruktionerna för den aktuella styrenheten eller mottagaren. Återställning av kretskortet och radering av radiominnet är två olika åtgärder. |
Användning vid strömavbrott
Utan batteri frikopplar du grinden med nyckeln. För automatisk reservkraft till den aktuella styrenheten använder du NICE PSS324. Batteriet ansluts till styrenhetens avsedda kontakt först när monteringen, inlärningen och testerna är klara; det ingår inte i själva motorn.
Vid användning av NICE PS124 eller den äldre PS324 med MC824HR30 en reduktion behövs NICE CABLA11 och på kortet måste Standby avstängt (nivå I, L4 = OFF). Enbart reduktionen räcker inte utan rätt inställning. Mer information finns i anslutningen av reservkraften MC824HR30.
Solcellsdrift SOLEMYO
NICE SOLEMYO SYKCE30 möjliggör strömförsörjning av en lämplig anläggning utan elnät efter bedömning av antalet cykler per dag, tillbehörens strömförbrukning och solförhållandena. För SOLEMYO måste man aktivera standby. Nätanslutning och solcellsdrift får inte anslutas samtidigt. Den här inställningen skiljer sig från användningen av PS124/PS324 med CABLA11.
Felsökning
| Symptom | Kontrollera |
|---|---|
| Motorn rör sig inte | Strömförsörjningen och styrenhetens indikering, om växeln är blockerad, MOTOR-anslutningen samt motsvarande ENC. Använd felsökning för MC824HR30. |
| Rör sig åt fel håll vid inlärning | Avbryt inlärningen. Kontrollera motorledningarna och vald modell när alla strömkällor har kopplats bort; skyddsledaren ska sitta kvar på PE. |
| Stannar eller vänder | Kontrollera först mekaniken, geometrin och ändstoppen manuellt. Kontrollera därefter säkerhetsingångarna och tillhörande enkoder. Ökad kraft löser inte mekaniskt motstånd. |
| Grindbladen överlappar fel | Tilldelningen av M1/M2, deras ENC och fördröjningen vid öppning/stängning utifrån överlappningen. Upprepa den inlärning som behövs. |
| Knappen fungerar, men inte fjärrkontrollen | Kontrollera sändaren, batteriet och radiomottagarens minne enligt parkoppling av fjärrkontroller. |
| Fungerar inte vid strömavbrott | Batteriets skick och anslutning; för PS124/PS324 även CABLA11 och Standby OFF. Kontrollera reservkraftens förutsättningar. |

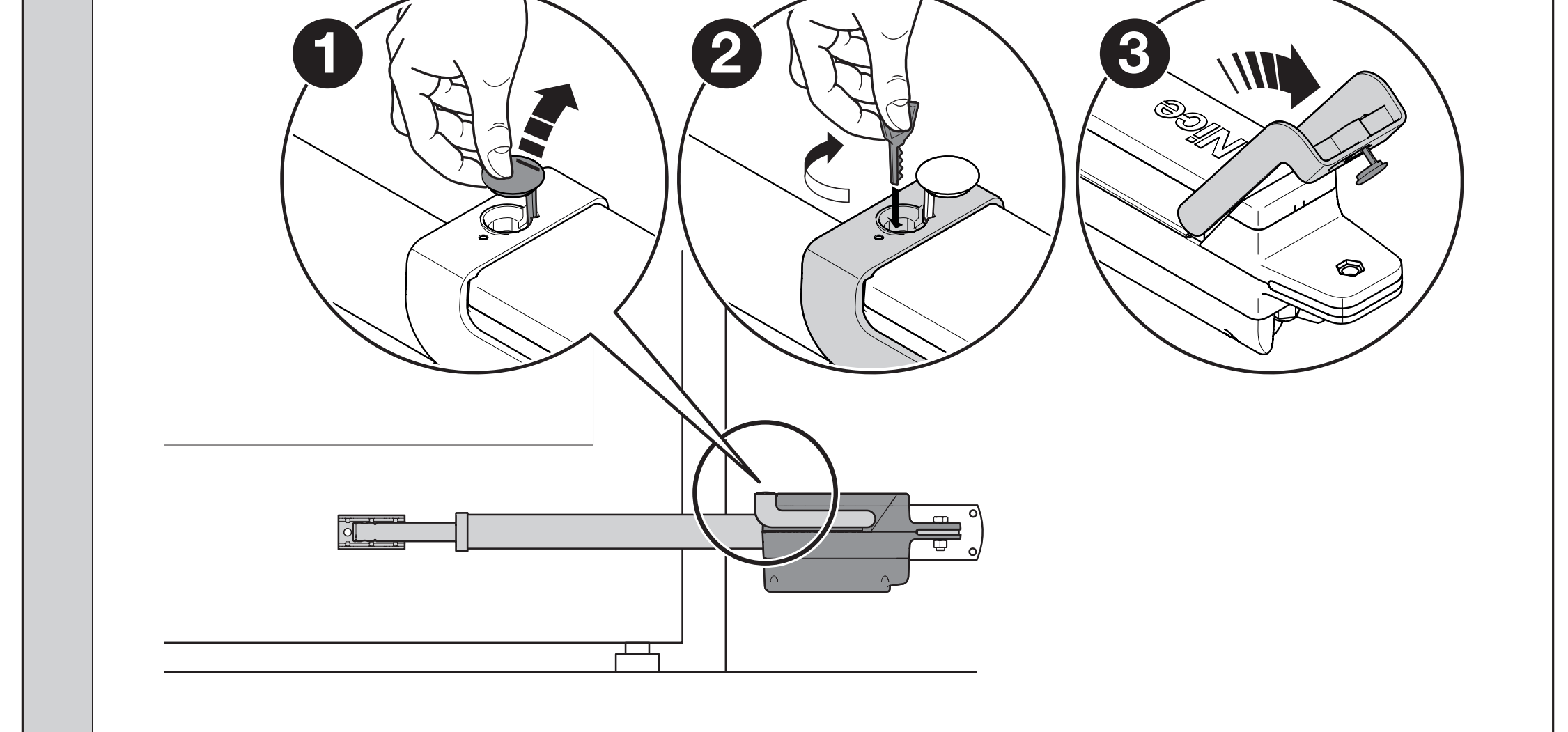

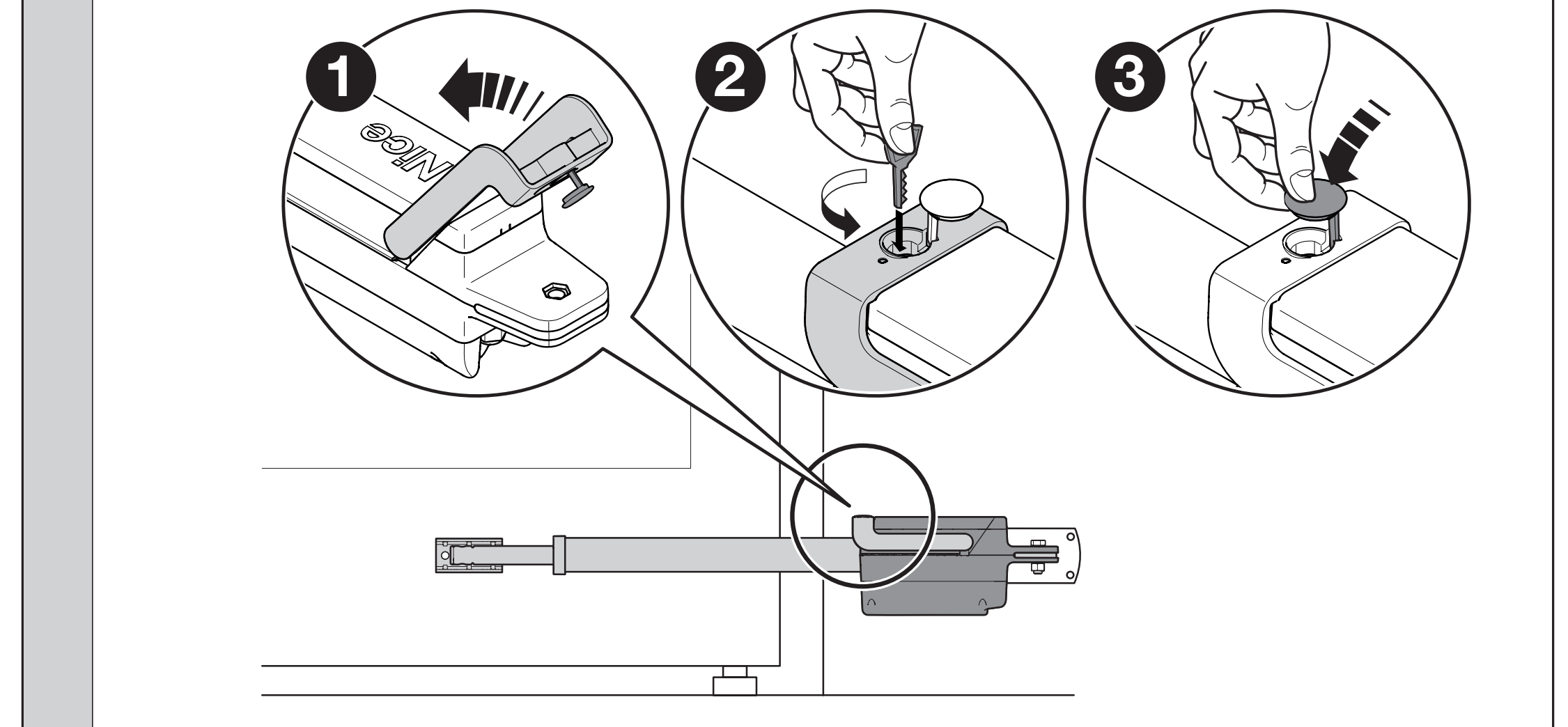

Manuell frikoppling och återinkoppling
- Stoppa rörelsen och säkra grindbladet så att det inte kan röra sig av sig självt. Ta bort gummilocket över frikopplingen.
- Sätt i nyckeln och vrid den 90° medurs. Grindbladet kan nu öppnas eller stängas manuellt.
- Innan automatisk drift återupptas, flytta grindbladet ungefär till mitten av rörelsebanan och vrid nyckeln 90° moturs och sätt tillbaka locket.
- På en tvåbladig grind ska varje motor frikopplas eller återinkopplas separat.
Säkerhetskontroll och överlämning
- Ett frikopplat grindblad ska kunna öppnas och stängas manuellt med en kraft på högst 390 N. Detta är ett test av den mekaniska rörelsen, inte en tillåten stötkraft mot en person.
- Koppla in motorerna och testa öppning, stängning och stopp. Kontrollera ändstoppen, grindbladens överlappning och att ändlägena nås.
- Testa fotoceller, STOPP, säkerhetskanter och övriga skydd var för sig. Vid kraftbegränsande skydd måste montören mäta stötkrafterna och kontrollera att anläggningen är säker.
- Styrenheten reglerar motorkraften; den maximala motorkraften i den tekniska tabellen är inte en säker kontaktkraft mot en människa.
- Överlämna grinden först efter godkända tester och efter att ägaren har fått instruktioner om manövrering, frikoppling och underhåll. Barn får inte leka med manöverutrustningen eller inom grindens rörelseområde.
Regelbundet underhåll
Utför en kontroll minst var 6 månader. Kontrollera att konsoler och skruvar sitter fast, samt kontrollera korrosion, slitage på tappar och rörliga delar, kablar, genomföringar och tätningar när strömmen är frånkopplad. Byt ut skadade delar; när strömmen har återställts ska funktionstester och säkerhetstester av hela grinden upprepas. Försök inte åtgärda ett mekaniskt fel genom att öka kraften.
Tekniska data för TTN6024HS
| Parameter | Värde |
|---|---|
| Utförande | Icke självlåsande linjärt ställdon med magnetisk enkoder |
| Motormatning | 24 V DC från kompatibel styrenhet |
| Styrenhet | MC824H; aktuell MC824HR30 separat |
| Gränsvärden för ett enskilt grindblad | 6 m / 450 kg; kombination enligt diagrammet |
| Kolvens hastighet | 0,027 m/s = 2,7 cm/s |
| Maximal ström / effektförbrukning | 7 A / 150 W |
| Kraft | 1 900 N |
| Slaglängd | 680 mm |
| Driftcykel | Kontinuerlig driftcykel enligt tillverkaren; lämpligheten för drift bedöms för hela grinden och styrsystemet |
| Kapslingsklass | IP54 |
| Drifttemperatur | −20 till +55 °C |
| Mått på motorhuset | 1 080 × 105 × 170 mm |
| Monteringslängd L | 1 030–1 710 mm beroende på kolvens utdrag |
| Motorns vikt | 9 kg |

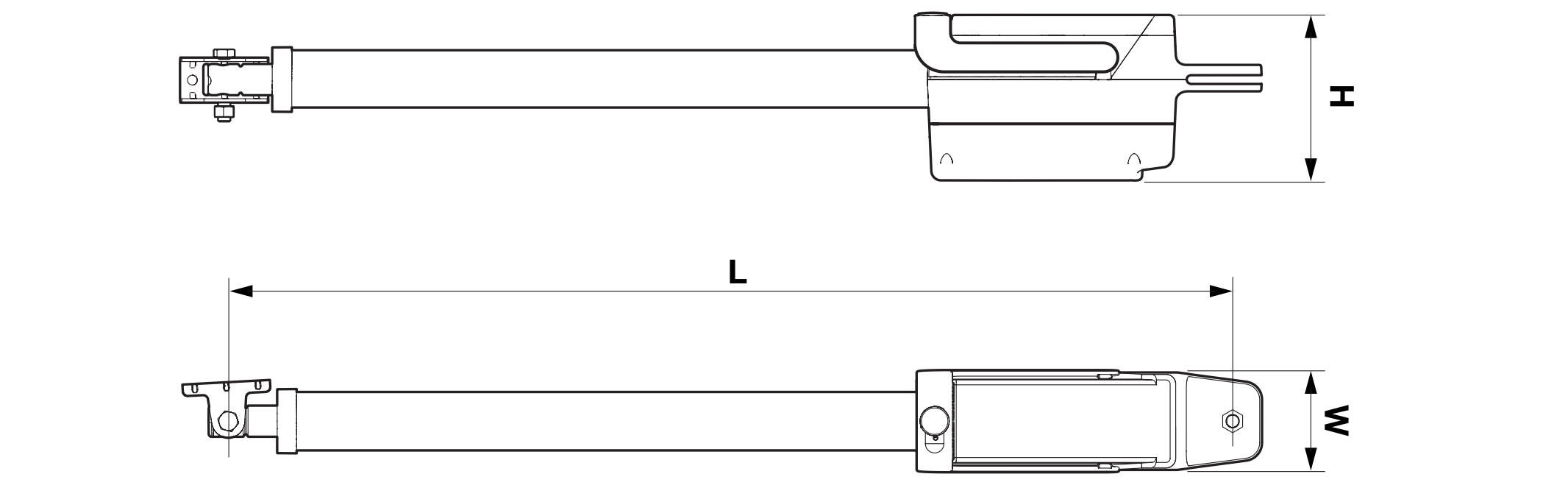

Monteringslängden L på ritningen och måtten på motorhuset är olika uppgifter. Ta även hänsyn till konsolerna, grindbladets rörelse och åtkomsten till kåpan när utrymmet bedöms.
