NICE TITAN TTN3724HS – separat drivsystem för slaggrindar, för grindblad upp till 3,7 m/450 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
4 879,46 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning NICE TITAN TTN3724HS – separat drivsystem för slaggrindar, för grindblad upp till 3,7 m/450 kg
Observera!
För slaggrindsöppnaren NICE Titan TTN3724HS med styrenhet version R30 (MC824HR30) för anslutning av reservkraft PS124 eller PS324 använda kabeladaptern CABLA11.

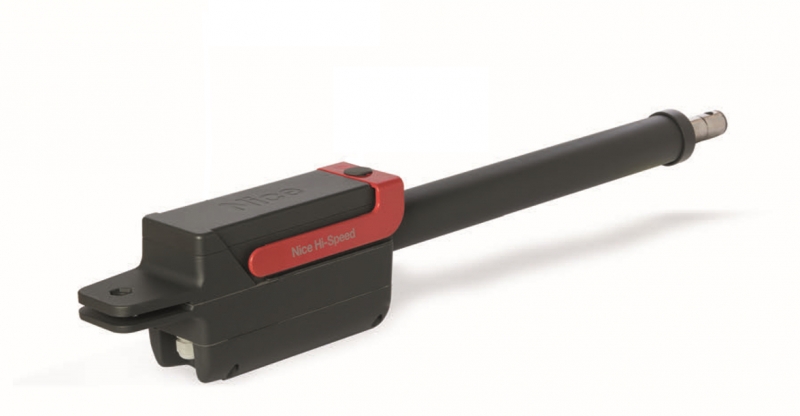

NICE TITAN TTN3724HS är en fristående snabb linjär motor för en grindflygel. Motorn har 24 V DC och en magnetisk pulsgivare; styrenhet ingår inte. Den ansluts till NICE MC824HR30. För en tvåbladig grind behövs två motorer och en korrekt ansluten centralenhet.
Det är en självlåsande motor med smidig upplåsning med nyckel upptill. Öppning till 90° tar ungefär cirka 12 sekunder vid typisk montering, exklusive acceleration och inbromsning; den faktiska tiden beror på monteringsmått, inställningar och belastning. Gränserna 3,7 m och 450 kg bedöms tillsammans enligt användningsdiagrammet.
Styrenhet och kompatibla tillbehör
Den magnetiska pulsgivaren hjälper styrningen att följa grindflygelns position och upptäcka hinder. Automatisk inlärning av positioner, inbromsning i båda riktningarna, styrning med tre knappar och kraftinställning sköts av MC824HR30 med MCA1R30-kortet. Styrningen använder dubbel teknik för hinderdetektering. Säkerheten måste kontrolleras för hela grinden.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två TTN3724HS-motorer och deras magnetiska pulsgivare. | |
| Fotoceller | Skydd av passagen. BlueBUS är en anslutning för tillbehör till styrenheten, inte en strömkabel till motorn. | |
| Varningslampa | Rörelsesignal från FLASH-utgången. | |
| Mottagare och fjärrkontroll | Insticksbar mottagare i styrenheten och kompatibel sändare; de ingår inte med den fristående motorn. | |
| Elektriskt lås | Extra låsning av grindflygeln utifrån grindens mekanik; vertikalt eller horisontellt utförande. |
|
| Reservkraft | Drift vid strömavbrott; välj efter kontakttyp och styrenhetens version. | |
| Solcellssystem | Alternativ strömförsörjning efter bedömning av förbrukning, antal cykler och solförhållanden. |
Använd MC824H för TTN3724HS, avsedd för dess pulsgivare. MC824L eller en styrenhet för en annan typ av pulsgivare kan inte ersätta denna styrning.

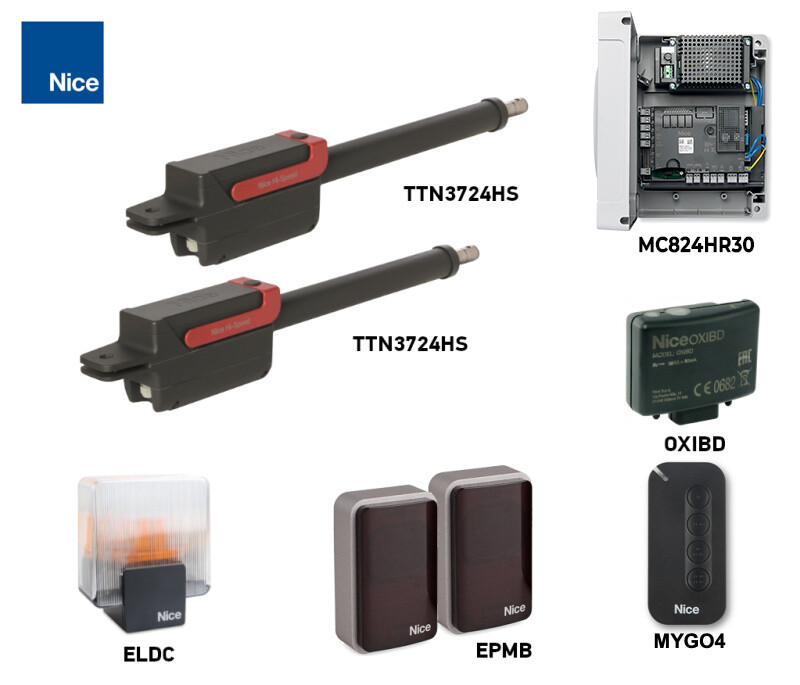

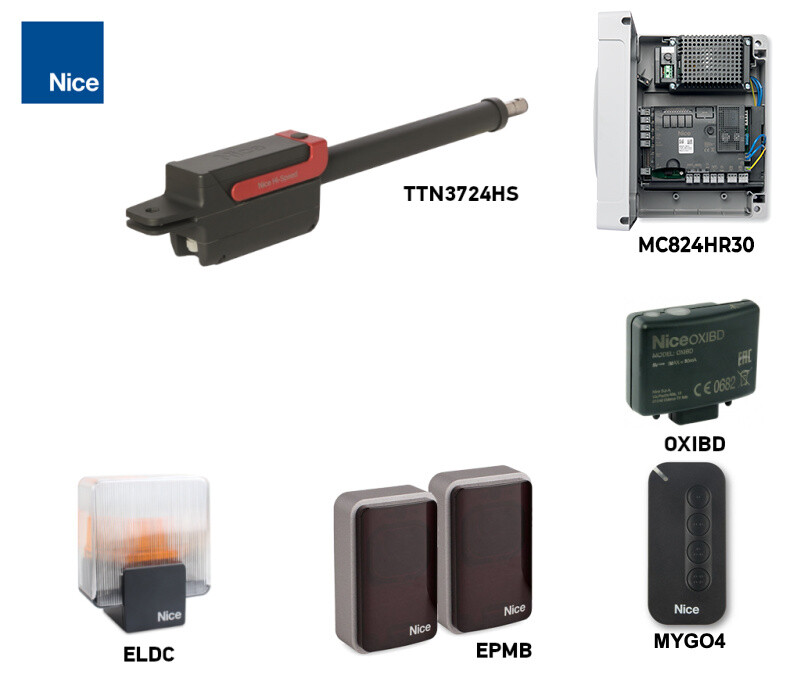

Paket för en eller två grindflyglar
Alla angivna TITAN-paket innehåller MC824HR30, OXIBD-mottagare och MYGO4-fjärrkontroll. Versioner med fotoceller inkluderar EPMB; versioner med tillbehör inkluderar även ELDC-varningslampa. Gränserna gäller alltid för en grindflygel och en motor.
| En grindflygel | Fristående motor | Två grindflyglar |
|---|---|---|
| Grundpaket Med fotoceller Med tillbehör  En motor + styrenhet. | TITAN TTN3724HS Den här produkten. Utan styrenhet, fotoceller och radiofjärrkontroll. | Grundsats Med fotoceller Med tillbehör  Två motorer + en styrenhet. |
Det här ingår i ett separat drivsystem
Förpackningen innehåller en TTN3724HS-motor, främre och bakre monteringskonsol samt frikopplingsnycklar. Styrenhet, mottagare, fjärrkontroller, fotoceller, varningsljus och reservbatteri väljs separat eller i en passande sats. Infästningen i det bärande underlaget måste anpassas till den aktuella grinden.
Grindbladets längd, vikt och lämplighet
För att välja motor behöver du känna till grindbladets längd och vikt, rörelsemotstånd, gångjärnens placering och vindpåverkan. Grindbladet måste vara stabilt och korrekt upphängt samt röra sig jämnt för hand längs hela rörelsebanan.

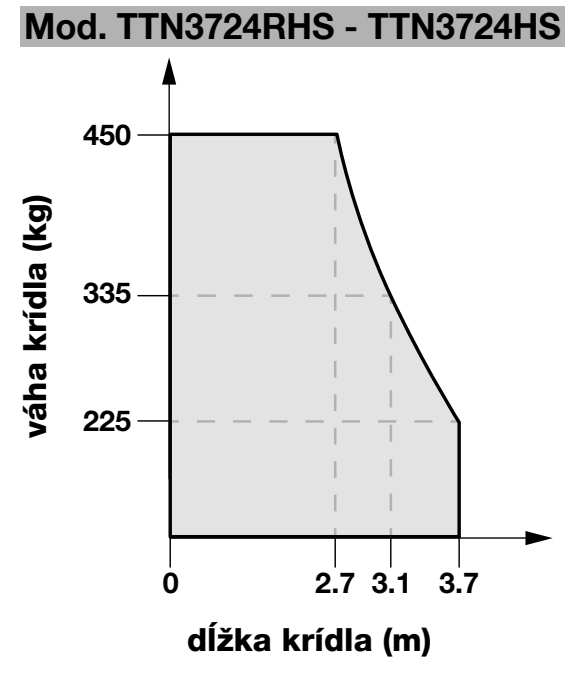

| Längd på ett grindblad | Vikt enligt diagrammet |
|---|---|
| Upp till 2,7 m | Högst 450 kg |
| 3,1 m | Cirka 335 kg |
| 3,7 m | Högst 225 kg |
Mellan de angivna punkterna gäller diagrammets kurva. Motorn är därför inte avsedd för ett 3,7 m långt grindblad som väger 450 kg. Tät fyllning, vind eller större rörelsemotstånd kan kräva en annan konfiguration även vid lägre vikt.
Montering av motor och infästning av konsoler
Låt en fackman utföra monteringen, anslutningen och driftsättningen. Koppla bort alla strömkällor, inklusive batteriet, innan arbetet påbörjas. Motorn och den främre konsolen får inte vila mot grindens svaga fyllning; infästningen måste överföra krafterna till den bärande konstruktionen.
Måtten A/B, utrymme och stopp
| Villkor | Krav |
|---|---|

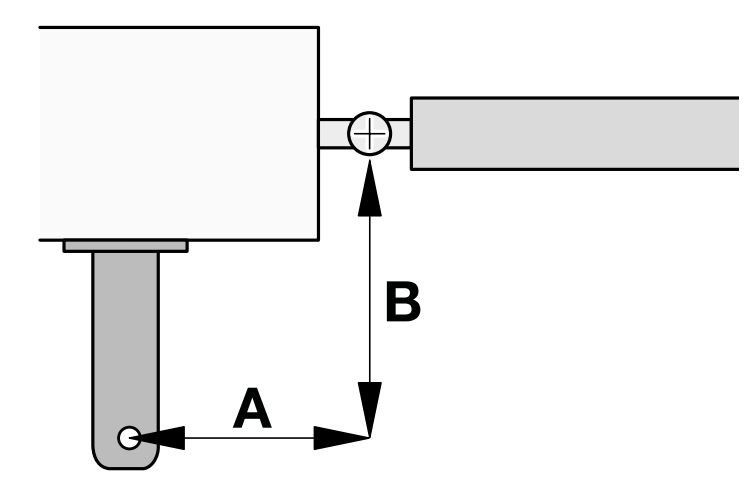

| Geometri för 110° | För TTN3724HS anges A = 180 mm och B = 180 mm. A/B är mått enligt ritningen, inte stolpens tvärsnittsmått. |
| Infästning | Fäst den bakre konsolen i ett fast underlag och den främre i grindbladets bärande ram. Motorn måste vara vågrätt inriktad och tapparna ska kunna vridas fritt. |
| Slaglängd | 510 mm; monteringslängd L från 860 till 1 370 mm beroende på kolvens läge. Kontrollera hela rörelsen så att geometrin inte tvingar motorn utanför dess slaglängd. |
| Höjd vid låg montering | Minst 110 mm över marken. Se till att det finns utrymme för åtkomst, frikoppling och skydd mot vatten och smuts. |
| Stopp | Grinden måste ha fasta mekaniska stopp i öppet och stängt läge. Inlärning av lägen ersätter inte korrekt mekanik och tåliga stopp. |
| Utrymme | Kontrollera motorns och grindbladets hela rörelsebana, att kåpan går att öppna och att frikopplingsnyckeln är åtkomlig. |

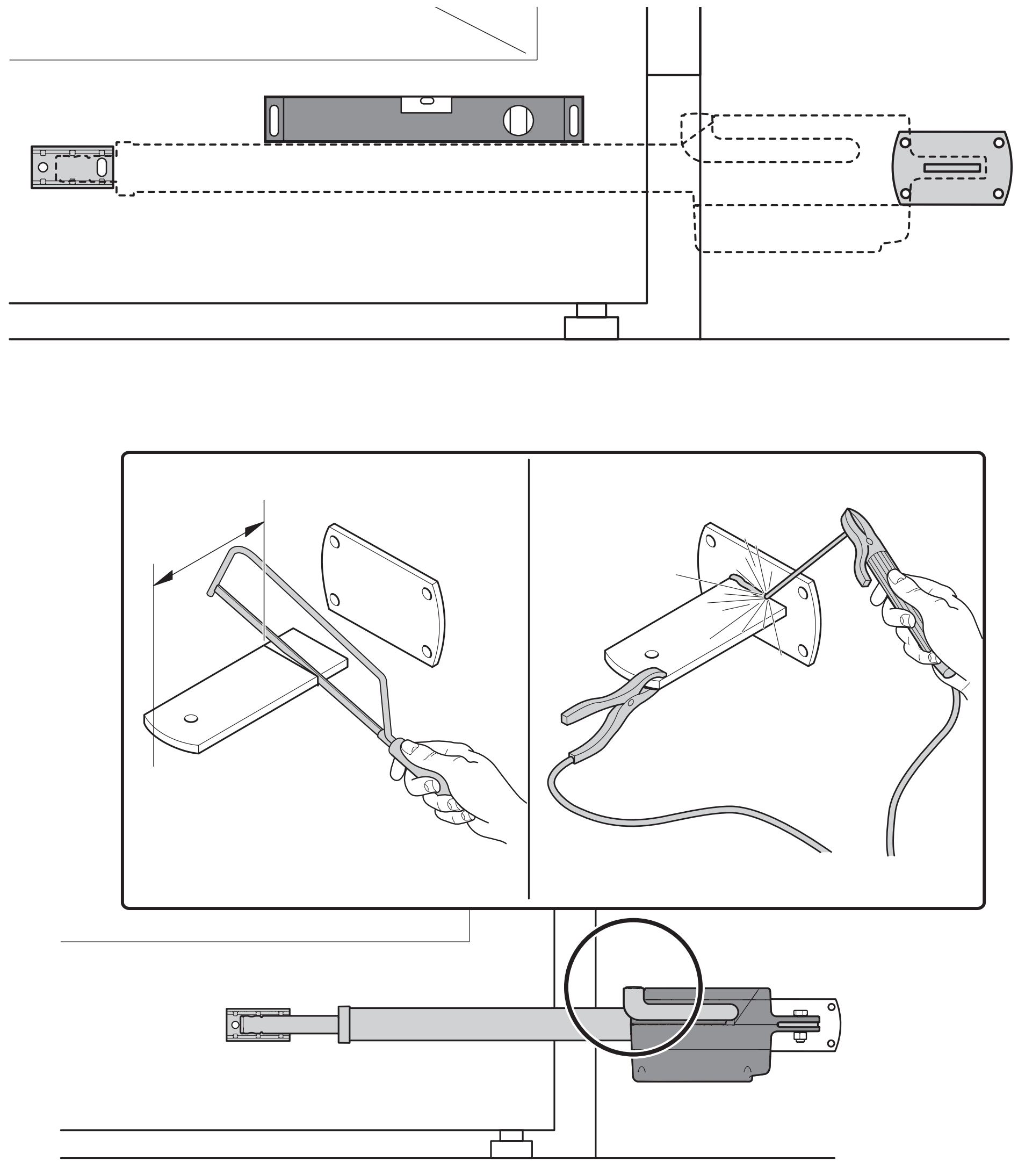

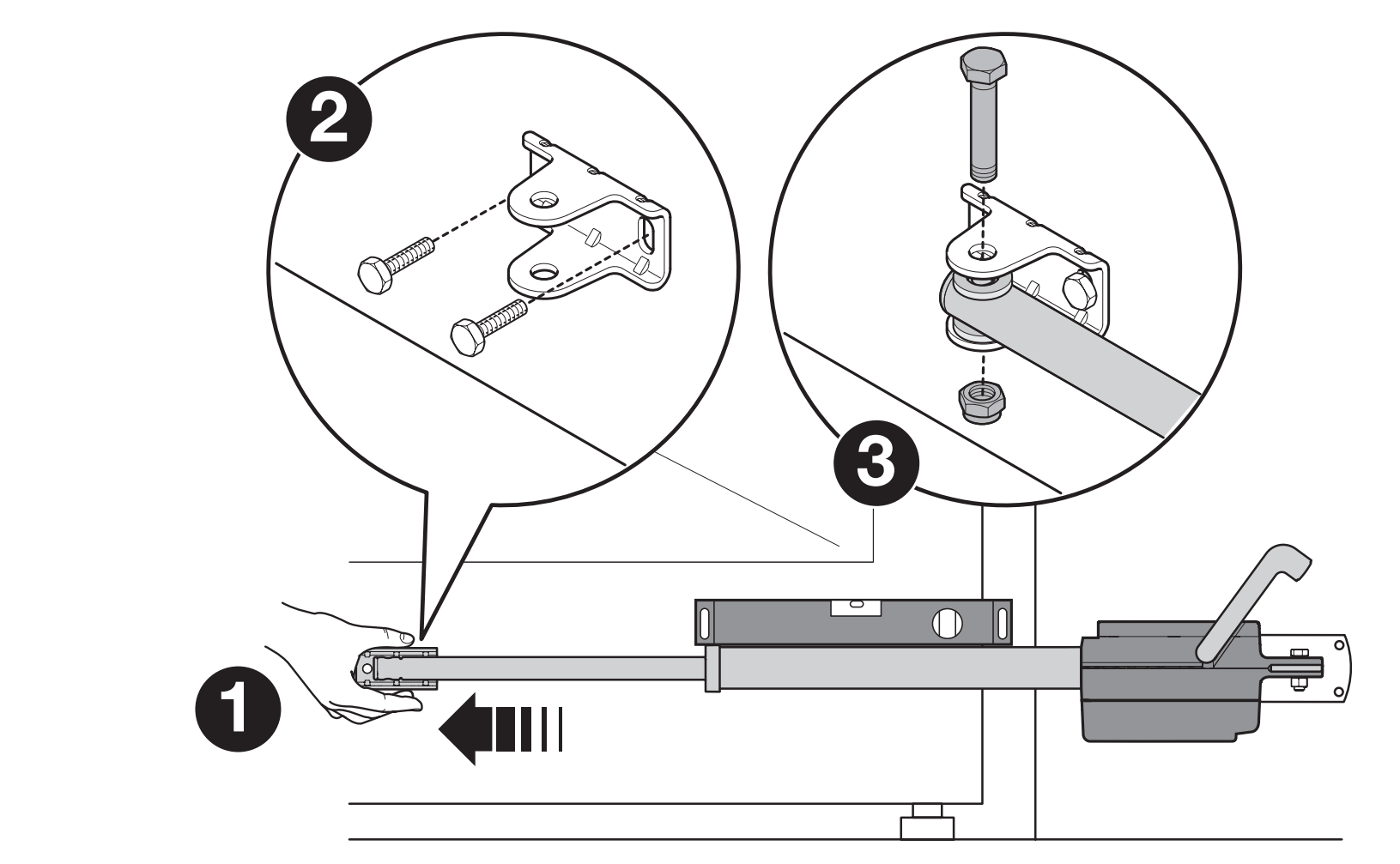

Monteringsanvisning för konsolerna
- Bestäm placeringen av den främre och bakre konsolen utifrån geometrin och önskad öppningsvinkel. Fäst den bakre konsolen, kontrollera att den är vågrät och häng upp motorn på den.
- Frikoppla motorn med nyckeln. Skjut ut kolven helt och montera den främre konsolen tillfälligt på grindbladet enligt monteringsbilden.
- Rikta in motorn, anslut kolven till den främre konsolen och säkra tappen. Rör grindbladet genom hela rörelsebanan för hand och kontrollera att det når det öppna stoppet utan att kärva.
- Koppla loss kolven från den främre konsolen, fäst konsolen permanent och anslut motorn igen. Vid svetsning får motorn inte vara ansluten till strömförsörjningen eller utsättas för svetsström eller värme.
- Kontrollera tapparna, infästningen och hela rörelsen för hand. Flytta grindbladet ungefär till mitten av rörelsebanan och lås motorn före inlärningen.
Anslutning av motor och magnetisk pulsgivare
Motorn drivs med 24 V DC och får inte anslutas direkt till 230 V. Nätströmmen ansluts till styrenheten. På motorn finns två plintar MOTOR och två ENCODER; skyddsledaren ansluts till en separat jordningsflik.
| Ledning | Anslutning och längd |
|---|---|
| Motor | 3 × 1,5 mm², högst 10 m: två motorledare och PE. MOTOR ansluts till motsvarande utgång M1 eller M2 på styrenheten. |
| Pulsgivare | 2 × 1 mm², högst 10 m. ENCODER ansluts till motsvarande ENC-ingång för samma motor. Polariteten för ENC behöver inte beaktas. |
| Gemensam kabel | Motor- och pulsgivarledningarna kan ersättas med en enda kabel 5 × 1,5 mm² med angiven längd. Skyddsledaren ska även fortsättningsvis vara reserverad för PE. |
| Ett grindblad | Anslut motorn till M2 och dess pulsgivare till motsvarande ENC-ingång för motor 2. M1 lämnas ledig. |
| Två grindblad | M1 och M2 måste ha rätt pulsgivare anslutna och rätt rörelseordning inställd efter grindbladens överlappning. |

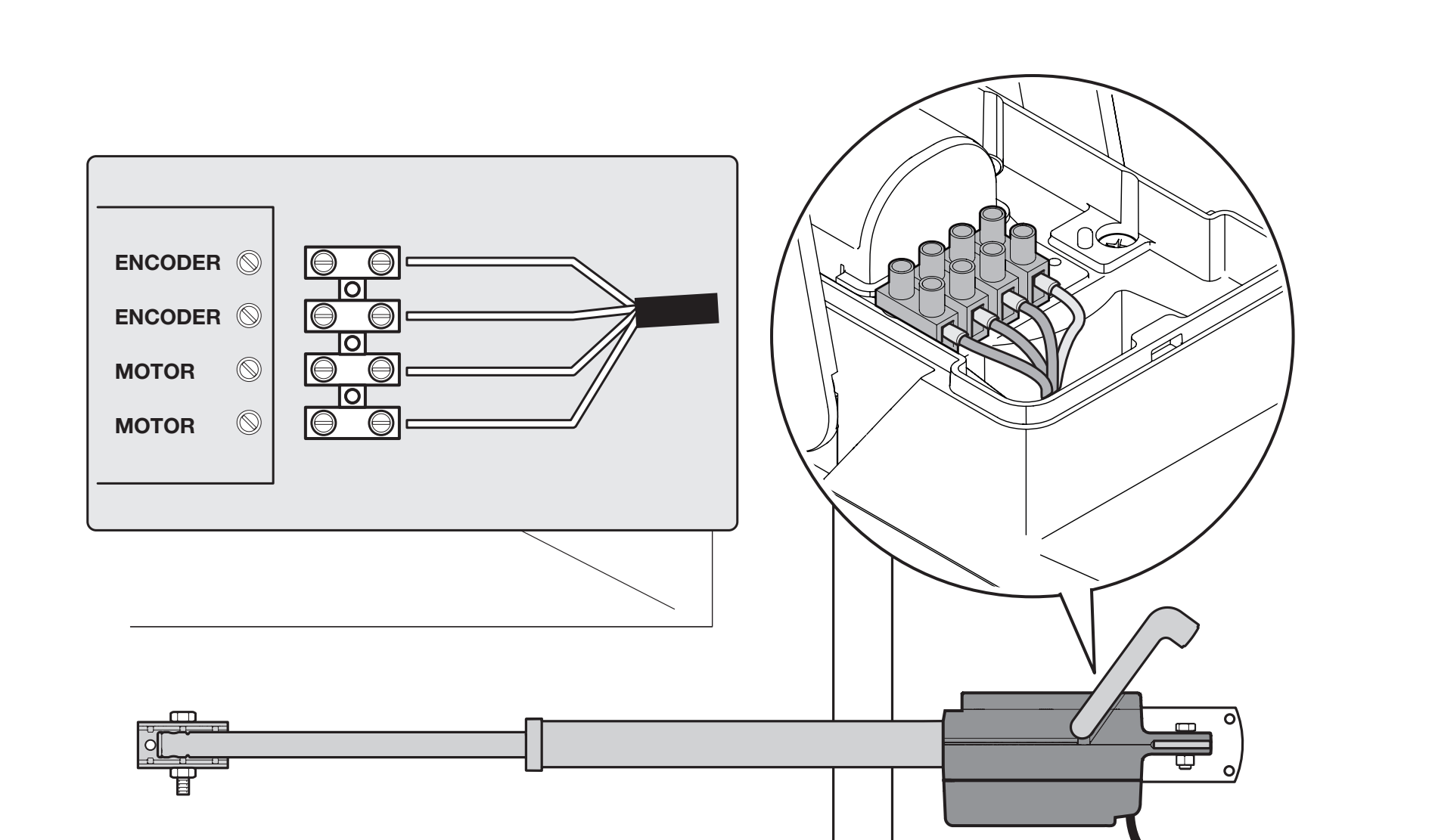

- Ta av motorkåpan och lossa kabelgenomföringen när strömmen är frånkopplad.
- För in kabeln, anslut MOTOR- och ENCODER-plintarna enligt bilden och anslut PE till jordningsfliken. Blanda inte ihop motorledarna med pulsgivarkabeln.
- Dra åt kabelgenomföringen, kontrollera dragavlastningen och tätningen och sätt tillbaka kåpan. Kabeln måste ha tillräcklig slack när motorn rör sig och får inte fastna.
- På MC824HR30 ska du kontrollera att rätt M/ENC-anslutningar används och att exakt motormodell har valts innan rörelsebanan lärs in.
Motorplintarna har ingen fast +/−-polaritet: styrenheten ändrar polariteten beroende på riktning. Vid rörelse i fel riktning kontrolleras motorledarparet efter att strömkällorna kopplats bort; PE ändras inte. Fullständig information om kretskortets orientering och kopplingsschema finns i kopplingsschemat för MC824HR30.
Anslutning av tillbehör och polaritet
Tillbehören ansluts till MC824HR30. TITAN-motorkabeln är inte BlueBUS. Vid hjälpmatning, följ märkningarna STOP och SbS samt detaljbilden nedan.
| Anslutning | Polaritet och elektriska data |
|---|---|

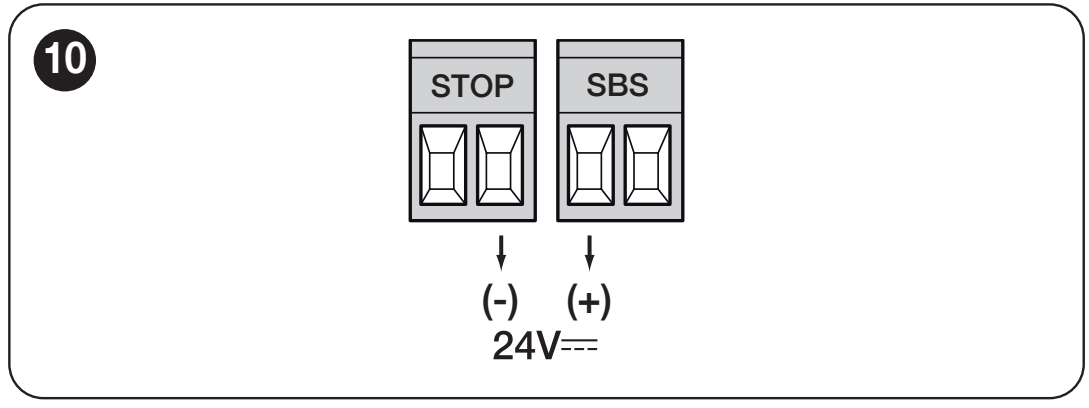

| Hjälpmatning | + vänster plint i SbS-paret; − höger plint i STOP-paret när märkningarna är orienterade som på bilden. 24 V DC, −30 % / +50 %, högst 200 mA. Spänningen är fortfarande närvarande även i standbyläge. |
| BlueBUS / NICE EPMB | Parallellkoppling med två ledare, utan polaritet. 2 × 0,5 mm² upp till 20 m; vid 20–40 m 2 × 1 mm². Ställ in fotocellernas adresser och upprepa inlärningen av enheterna. |
| SbS, OPEN, CLOSE | Potentialfria NO-kontakter. Utan +/−, anslut inte extern spänning. |
| STOP | NO, NC eller 8,2 kΩ beroende på anslutet skydd. Ingångstypen identifieras vid inlärningen; kontakten är opolariserad. |
| FLASH / NICE ELDC | Utgång för varningslampa 12 V DC, högst 21 W. Använd den ingång och anslutningsmetod för ELDC som är avsedd för aktuell strömförsörjning; överför inte polariteten från hjälputgången SbS/STOP hit. |
| ELS / elektriskt lås | 12 V AC, högst 15 VA; utan +/−. Välj PLA10 eller PLA11 beroende på låsets mekaniska placering. |
Anslutning av övriga ingångar och utgångar finns i den fullständiga plinttabellen för MC824HR30. Bygla inte förbi skyddsanordningar bara för att få grinden att börja röra sig.
Första idrifttagningen med MC824HR30
Före påslagning måste konsoler, stopp, motor- och encoderledningar samt säkerhetsanordningar vara färdigmonterade. Håll hela grindens rörelseområde fritt under inlärningsrörelserna.
| Ordning | Åtgärd på styrenheten |
|---|---|
| 1. Kontroll av anslutningen | Kontrollera motorn och dess ENC, skyddsledarna, fotocellerna och STOP. Vid en grindflygel används M2. |
| 2. Val av motor | Ställ in exakt typ TTN3724HS på väljaren Motor Type enligt tabellen och den ursprungliga bilden av väljaren. Valet görs innan ändlägena lärs in. |
| 3. Inlärning av enheter | Läs in anslutna BlueBUS- och STOP-enheter enligt MC824HR30-proceduren för första idrifttagning. Upprepa efter att enheter lagts till eller tagits bort. |
| 4. Inlärning av lägen | Frikoppla, ställ grindflyglarna i ett lämpligt utgångsläge och koppla in igen. Använd proceduren för inlärning av lägen för valt läge. Stoppa inlärningen omedelbart vid fel riktning eller ordningsföljd. |
| 5. Provning av anläggningen | Kontrollera fullständig öppning och stängning, grindflyglarnas överlappningsordning, hastighetsminskningen och samtliga skyddsanordningar. Överlämna grinden först därefter. |
Programmering och fjärrkontroller
TITAN TTN3724HS har inga egna inställningsknappar. Inställningarna görs med de tre knapparna på MC824HR30: OPEN, STOP/SET och CLOSE. Automatisk stängning, paustid, kraft, hastighet, hastighetsminskning och fördröjning mellan grindflyglarna justeras på styrenheten efter den aktuella grindens behov.
| Inställning | Procedur |
|---|---|
| Nivå I och II | De fullständiga programmeringstabellerna för MC824HR30 innehåller intervall, LED-värden och fabriksinställningar. |
| Kraft och hastighetsminskning | En ändring av kraften ersätter inte reparation av en grind som kärvar. Upprepa funktions- och säkerhetsprovningen efter justeringen. |
| Fjärrkontroller NICE MYGO4 | De paras ihop på mottagaren NICE OXIBD enligt proceduren för radiostyrning. Inlärning av sändaren är fristående från inlärning av rörelsebanan. |
| Radering eller återställning | Följ den aktuella styrenhetens eller mottagarens procedur. Återställning av kretskortet och radering av radiominnet är två olika åtgärder. |
Drift vid strömavbrott
Utan batteri ska grinden frikopplas med nyckeln. För automatisk reservkraft med den aktuella styrenheten, använd NICE PSS324. Batteriet ansluts till styrenhetens avsedda kontakt först när installation, inlärning och provning är klara; det medföljer inte den fristående motorn.
Vid användning av NICE PS124 eller äldre PS324 med MC824HR30 krävs adaptern NICE CABLA11 och på kretskortet måste Standby vara avstängt (nivå I, L4 = OFF). Adaptern räcker inte i sig utan rätt inställning. Mer information finns i anslutningsanvisningen för reservkraft till MC824HR30.
Solenergiförsörjning SOLEMYO
NICE SOLEMYO SYKCE30 möjliggör strömförsörjning av en lämplig anläggning utan elnät efter bedömning av antal dagliga cykler, tillbehörens förbrukning och solförhållandena. För SOLEMYO måste Standby aktiveras. Nät- och solenergiförsörjning får inte anslutas samtidigt. Den här inställningen skiljer sig från användning av PS124/PS324 med CABLA11.
Felsökning
| Symptom | Vad ska kontrolleras |
|---|---|
| Motorn rör sig inte | Strömförsörjning och indikeringar på styrenheten, växelns frikoppling, MOTOR-matningen och motsvarande ENC. Använd diagnostik av MC824HR30. |
| Den går åt motsatt håll vid inlärning | Avbryt inlärningen. Kontrollera motorkablarna och den valda modellen efter att alla strömkällor har kopplats bort; skyddsledaren ska sitta kvar på PE. |
| Den stannar eller vänder | Kontrollera först mekaniken, geometrin och stoppen manuellt. Kontrollera därefter säkerhetsingångarna och motsvarande pulsgivare. Ökad kraft löser inte mekaniskt motstånd. |
| Grindbladen överlappar fel | Kontrollera tilldelningen av M1/M2, deras ENC samt fördröjningen av öppning/stängning utifrån överlappningen. Upprepa den inlärning som behövs. |
| Knappen fungerar, men inte fjärrkontrollen | Kontrollera sändaren, batteriet och radiomottagarens minne enligt parkoppling av fjärrkontroller. |
| Fungerar inte vid strömavbrott | Kontrollera batteriets skick och anslutning; för PS124/PS324 även CABLA11 och Stand-by OFF. Kontrollera villkoren för reservdrift. |

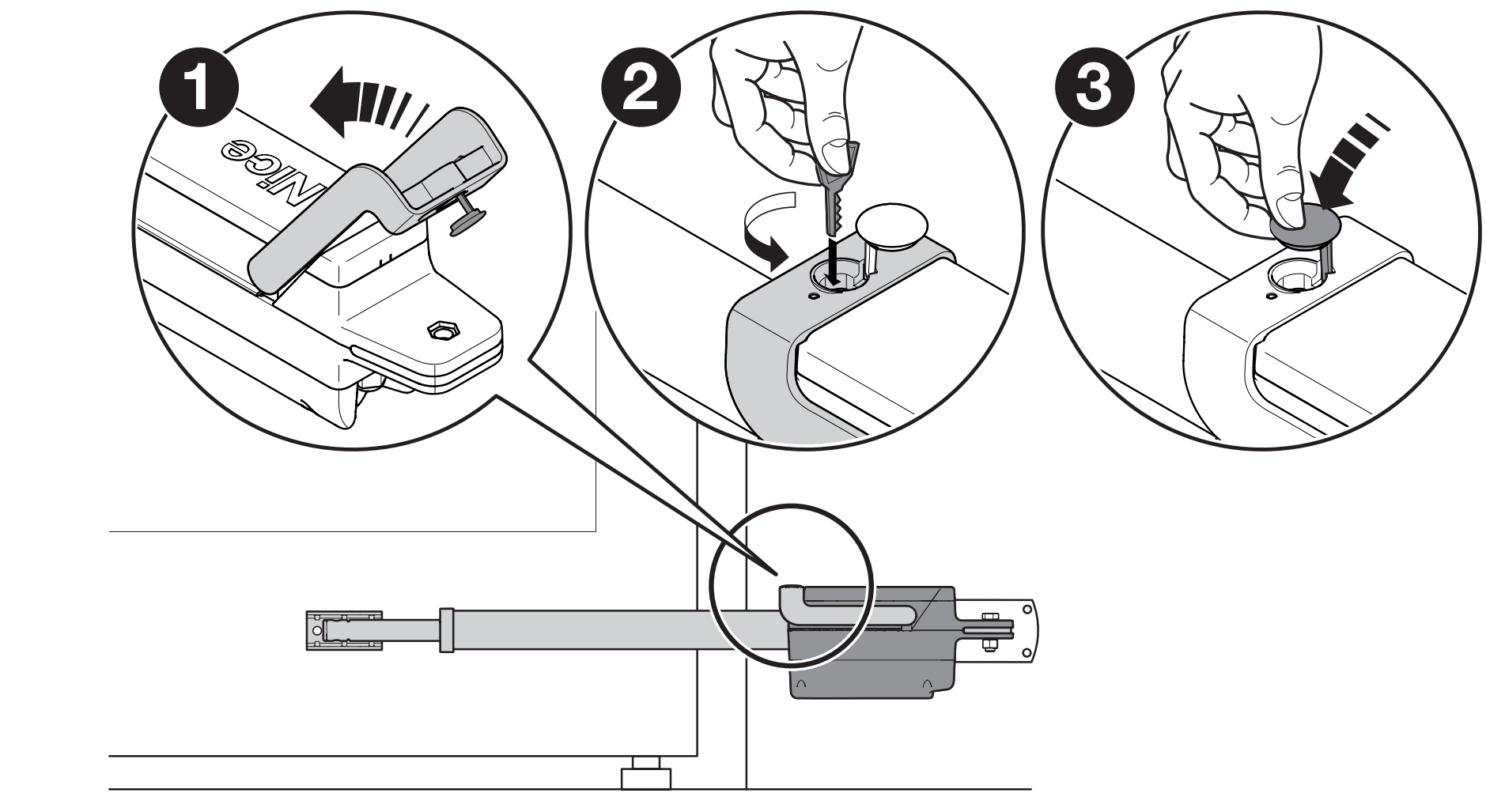

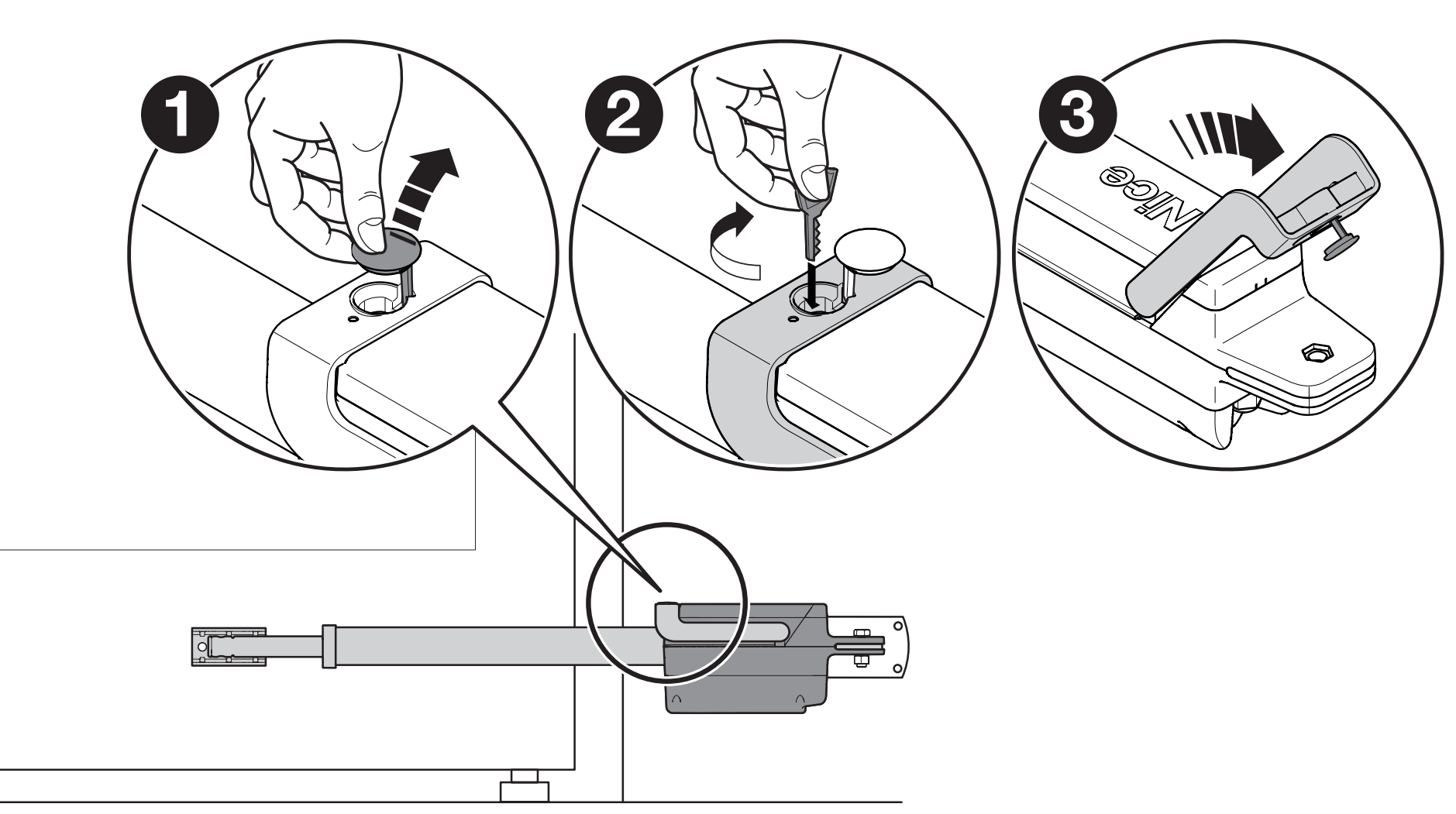

Manuell frikoppling och återinkoppling
- Stoppa rörelsen och säkra grindbladet så att det inte kan röra sig av sig självt. Ta bort gummilocket över frikopplingen.
- Sätt i nyckeln och vrid den 90° medurs. Grindbladet kan nu öppnas eller stängas för hand.
- Innan du återgår till automatisk drift, flytta grindbladet ungefär till mitten av sin bana och vrid nyckeln 90° moturs och sätt tillbaka locket.
- På en tvåbladig grind ska varje motor frikopplas eller återinkopplas separat.
Säkerhetskontroll och överlämning
- Ett frikopplat grindblad ska kunna öppnas och stängas för hand med en kraft på högst 390 N. Detta är ett test av den mekaniska rörelsen, inte av tillåten kollisionskraft mot en person.
- Återinkoppla motorerna och testa öppning, stängning och stopp. Kontrollera stoppen, grindbladens överlappning och att ändlägena nås.
- Testa fotoceller, STOP, säkerhetslister och övriga skydd var för sig. Om skyddet bygger på kraftbegränsning måste installatören mäta kollisionskrafterna och verifiera anläggningens säkerhet.
- Styrenheten reglerar motorns kraft; motorns maximala kraft i den tekniska tabellen är inte en säker kontaktkraft mot en person.
- Överlämna grinden först efter godkända tester och efter att ägaren fått instruktioner om manövrering, frikoppling och underhåll. Barn får inte leka med manövreringen eller i grindens rörelseområde.
Regelbundet underhåll
Se till att en kontroll utförs minst var 6:e månad. Koppla bort strömmen och kontrollera att konsoler och skruvar sitter fast samt kontrollera korrosion, slitage på tappar och rörliga delar, kablar, kabelgenomföringar och tätningar. Byt ut skadade delar och upprepa funktions- och säkerhetstester av hela grinden efter att strömmen återställts. När strömmen har kopplats in igen ska hela grinden genomgå nya funktions- och säkerhetstester. Försök inte lösa ett upptäckt mekaniskt fel genom att öka kraften.
Tekniska specifikationer för TTN3724HS
| Parameter | Värde |
|---|---|
| Typ | Icke-reversibel linjärmotor med magnetisk pulsgivare |
| Motormatning | 24 V DC |
| Styrenhet | MC824H; aktuell modell MC824HR30 separat |
| Grindbladets maximala längd/vikt | 3,7 m / 450 kg som separata maxvärden enligt diagrammet |
| Maximal kolvhastighet | 3,2 cm/s = 0,032 m/s |
| Slaglängd | 510 mm |
| Ström utan belastning | 1,5 A |
| Märkström/maximal ström | 2,5 A / 6 A |
| Märkeffekt/maximal effekt | 60 W / 150 W |
| Märkkraft/maximal kraft | 300 N / 2 200 N |
| Driftcykel | Kontinuerlig drift enligt tillverkaren; lämpligheten beror på hela grinden och styrningen |
| Kapslingsklass | IP54 |
| Drifttemperatur | −20 till +55 °C |
| Motorhusets mått | 910 × 105 × 170 mm |
| Monteringslängd L | 860–1 370 mm beroende på kolvens utskjutning |
| Motorns vikt | 8 kg |

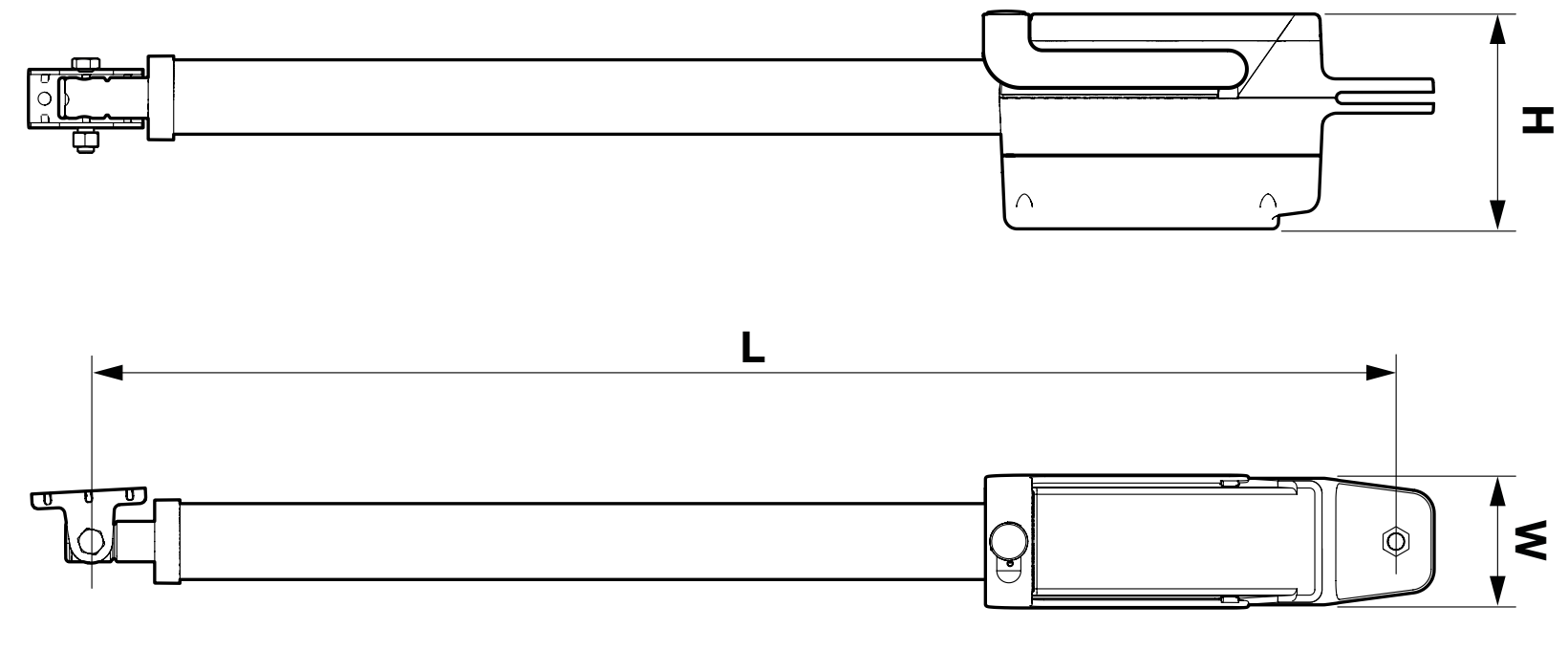

Monteringslängden L på ritningen och motorhusets mått är olika uppgifter. När du bedömer utrymmet ska du även ta hänsyn till konsolerna, grindbladets rörelse och åtkomsten till locket.
