NICE RUN1200 HS – snabb motor för skjutgrindar (A)
Nytt| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
12 994,93 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning NICE RUN1200 HS – snabb motor för skjutgrindar (A)
NICE RUN1200HS är snabb icke självhämmande elektromekanisk motor för skjutgrindar upp till 1 200 kg. Den har 24 V DC-motor, inbyggd styrenhet RUA6 och elektromekanisk ändlägesbrytare. Hela drivenheten ansluts till elnätet 230 V AC; motorns spänning och aggregatets matningsspänning är olika uppgifter.
Tomgångshastigheten är cirka 0,37 m/s (22 m/min). Själva passagen på 7 m tar uppskattningsvis 18–19 s; öppningen tar längre tid på grund av igångkörning, inbromsning och belastning. Den passar där snabb passage är viktig och säkerhetskraven samtidigt uppfylls. När du planerar driften ska du använda gränsvärden utifrån längd och vikt, inte ett enda antal cykler för alla grindar.
Det är en separat motor för ett skjutgrindsblad. Vid strömavbrott frikopplas den med en nyckel. Välj mottagare, sändare och säkerhetstillbehör utifrån önskad utrustning; kompletta varianter hittar du i översikten över satser.
| Snabbnavigering | |
|---|---|
| Val och gränsvärden | Tillbehör |
| Satser | Montering |
| Anslutning | Fotoceller |
| Första uppstart | Programmering |
| Felsökning | Underhåll |
| Frikoppling | Parametrar |
| PDF-manual |
Kompatibla tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varnar när grinden rör sig. Välj utförande för FLASH och en antenn som passar mottagarens frekvens. Anslutning av FLASH. | |
| Fotoceller | De skyddar passagen enligt sin adress; BlueBUS har två polaritetsoberoende ledare. Anslutning och adresser. | |
| Trådlösa fotoceller | EPMOW kräver gränssnittet IBW. FT210B har en batteridriven sändare och en mottagare ansluten till BlueBUS; den kan även överföra signalen från en rörlig säkerhetslist. | |
| Radiomottagare | Stickproppsmottagaren SM monteras när strömmen är bruten. Sändarens kodning och frekvens måste vara kompatibla med den valda mottagaren. | |
| Sändare | Grindstyrning; ON3ELR med lång räckvidd kräver en LR-mottagare. Tvåvägsfunktioner kräver en motsvarande mottagare. Parkoppling. | |
| Antenn | För bättre räckvidd. Anslut koaxialkabeln till antenningången; frekvensen måste vara kompatibel med mottagaren. | |
| Nyckelbrytare / knappsatser / läsare | Potentialfria kontakter från nyckelbrytaren styr P.P./OPEN/CLOSE. BlueBUS-knappsatser och -läsare registreras som enheter; de trådlösa parkopplas med mottagaren. | |
| Wi-Fi / GSM-styrning | Universell modul styr P.P. via en isolerad potentialfri COM–NO-kontakt; välj strömförsörjning separat utifrån spänning och maximal strömförbrukning. BiDi-WiFi är inte kompatibel med RUA6. | |
| Kuggstänger | Modul 4; välj material, infästning och lastkapacitet utifrån hela grindbladet. En kuggstång av nylon passar inte automatiskt till alla tunga grindar. Montering av kuggstång. | |
| Reservkraft | RUA6 använder en separat laddare och två kompatibla 12 V-batterier. Val av reservkraft. |
Vid befintlig installation kan äldre komponenter fortfarande fungera LUCYB, MLBT, ELB, MOFB, MOSE, MOTXR, SMXI. Vid byte ska du kontrollera spänning, gränssnitt och kodning; att en äldre komponent är kompatibel betyder inte att den fortfarande tillverkas. Välj ny utrustning bland motsvarande alternativ ovan.

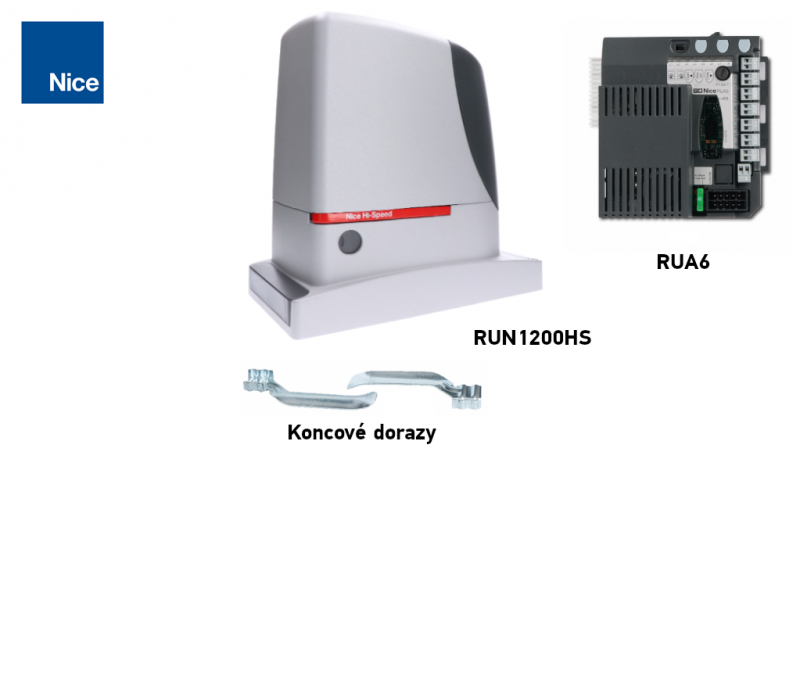

Satser och separat motor
Satserna skiljer sig åt i utrustning, inte i motorns gränsvärden. Varje sats innehåller en motor; kuggstångens längd måste anpassas till grindens hela rörelsebana.
| Sats med fotoceller och varningsljus | Separat motor | Sats med kuggstång |
|---|---|---|

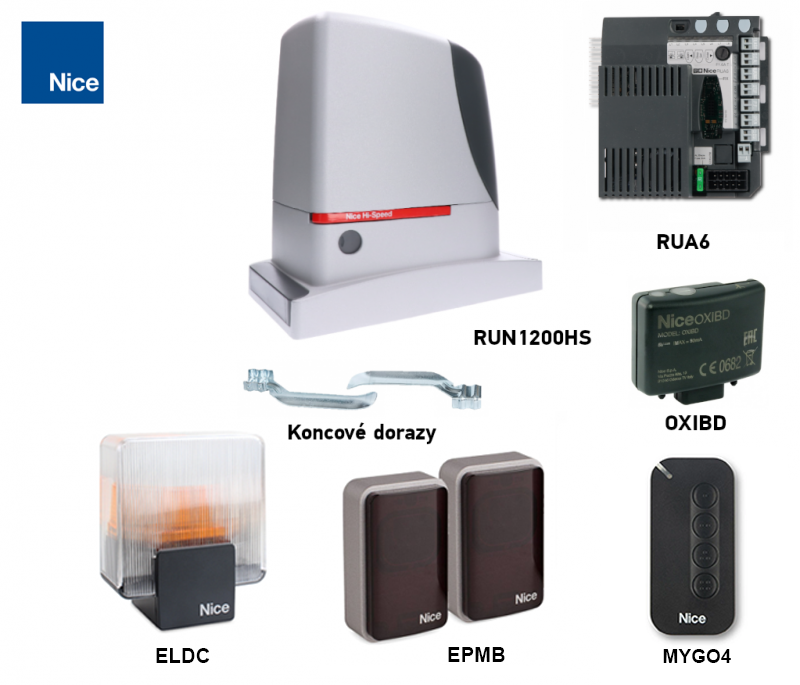

| NICE RUN1200HS – sats D

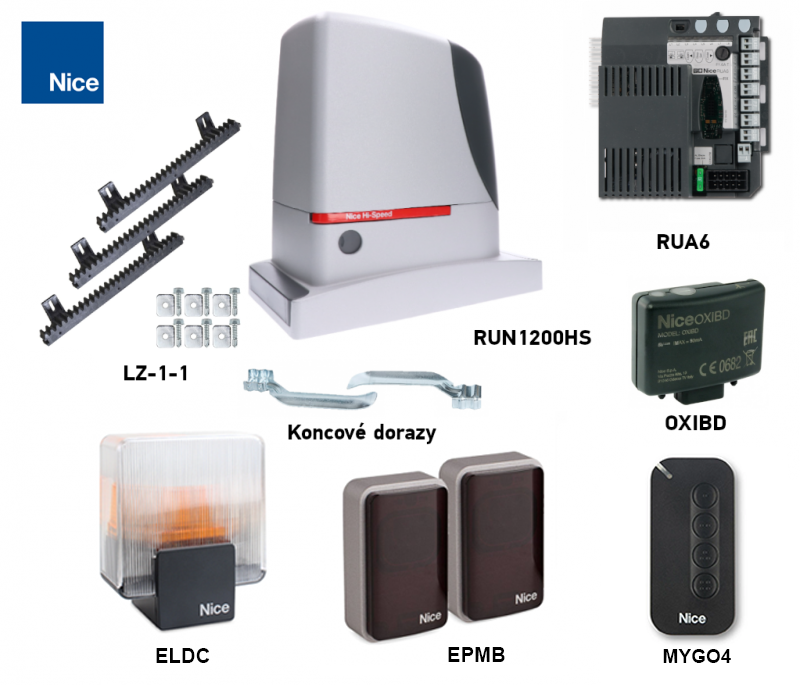

Motor, mottagare OXIBD, sändare MYGO4, par EPMB och varningsljus ELDC. | NICE RUN1200HS – separat drivenhet
Styrenhet RUA6 i drivenheten. Mottagare, sändare, fotoceller, varningsljus och kuggstång väljs separat. | NICE RUN1200HS – sats F
Drivenhet, mottagare OXIBD, sändare MYGO4, par EPMB och varningsljus ELDC. |
| Ytterligare alternativ | Extrautrustning till drivenheten |
|---|---|
| Sats B | OXIBD + MYGO4 |
| Sats C | OXIBD + MYGO4 + par EPMB |
| Sats E | Utrustning C + 4 m LZ-1 |
Vid en sats med 4 m kuggstång och en längre grind ska du köpa till den längd som behövs; kontrollera också att kuggstången passar grindens vikt och användningsintensitet. Kontrollera också att kuggstången passar grindens vikt och användningsintensitet. Innehållet i respektive sats anges på dess produktsida.
Fler modeller att jämföra finns i kategorin snabba NICE Hi-Speed-drivenheter. Varje modell har egna begränsningar och egen utrustning.
Val av drivenhet och driftgränser
Vikten och längden på hela den rörliga grindsektionen, inklusive fyllning och motvikt, är avgörande – inte bara den fria öppningsbredden. Grinden måste löpa jämnt längs hela sträckan, ha korrekt styrning och stabila mekaniska ändstopp. Mät motståndet vid start och under rörelse, och lämna marginal för försämrade förhållanden på vintern.
| Parameter | Gränsvärde för en drivenhet |
|---|---|
| Grindsektionens vikt | 1 200 kg |
| Grindsektionens längd | 14 m |
| Gränslägesbrytare | Elektromekanisk – fästen på kuggstången påverkar en hävarm |
Att båda gränsvärdena uppnås innebär inte automatiskt att grinden är lämplig. Kontrollera även summan av belastningsindexen och följande gränser för antal cykler. Högre hastighet ökar inte den tillåtna vikten och undanröjer inte säkerhetskraven.
Antal cykler efter längd och vikt
En cykel består av en fullständig öppning och stängning. Multiplicera antalet cykler per timme och i följd från raden för längden med viktkoefficienten. Avrunda nedåt vid planering. Temperatur och mekaniskt motstånd kan minska resultatet ytterligare.
| Grindsektionens längd | Max. cykler/timme | Max. cykler i följd |
|---|---|---|
| Upp till 4 m | 36 | 21 |
| Över 4 till 6 m | 26 | 15 |
| Över 6 till 8 m | 23 | 12 |
| Över 8 till 10 m | 17 | 10 |
| Över 10 till 12 m | 14 | 8 |
| Över 12 till 14 m | 13 | 7 |
| Grindsektionens vikt | Koefficient för tillgängliga cykler |
|---|---|
| 50–100 kg | 100 % |
| Över 100 till 200 kg | 80 % |
| Över 200 till 400 kg | 75 % |
| Över 400 till 550 kg | 60 % |
| Över 550 till 800 kg | 50 % |
| Över 800 till 1 000 kg | 40 % |
| Över 1 000 till 1 200 kg | 30 % |
Exempel: grindsektion 7 m / 900 kg → 23 × 0,40 och 12 × 0,40. Vid planering högst 9 cykler/timme och 4 cykler i följd, före ytterligare begränsningar. Uppgiften 60 cykler/timme är inte en driftgräns som gäller för vilken grind som helst; tabellerna och förhållandena för den specifika anläggningen är avgörande.
Ungefärlig livslängd
Summera indexet för vikt, längd och övriga relevanta faktorer. Räkna med övriga faktorer om sannolikheten för att de inträffar är högre än 10 %. Diagrammet visar ett ungefärligt antal cykler vid regelbundet underhåll, inte en garanti eller ett antal år. Den vågräta axeln visar summan av indexen i %, den lodräta axeln antalet cykler.

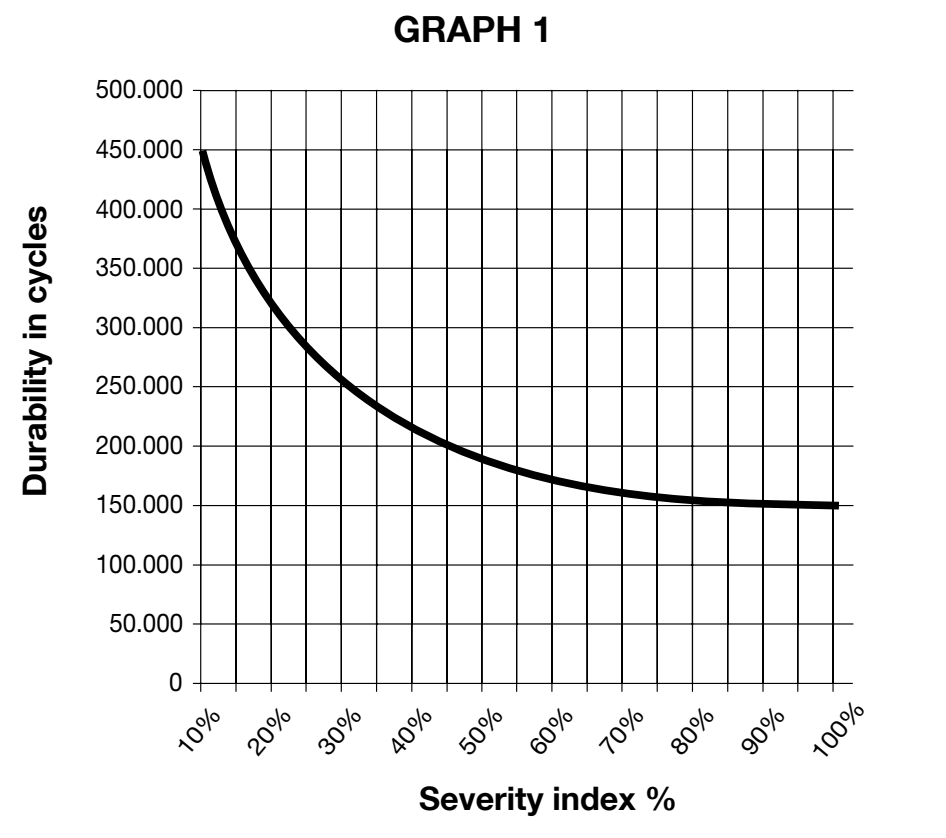

| Hela automatikens egenskaper | Index | Diagram över livslängd |
|---|---|---|
| Vikt | 50–100 kg → 5 % över 100–200 kg → 10 % över 200–400 kg → 20 % över 400–550 kg → 30 % över 550–800 kg → 40 % över 800–1 000 kg → 50 % över 1 000–1 200 kg → 60 % |  |
| Längd | Upp till 6 m → 5 % Över 6–9 m → 10 % Över 9–12 m → 15 % Över 12–14 m → 20 % | |
| Temperatur / luftfuktighet | Över 40 °C eller under 0 °C / luftfuktighet över 80 % → 10 % | |
| Damm och sand | 15 % | |
| Salt miljö | 20 % | |
| Avbrott via fotocell | 10 % | |
| STOP-avbrott | 20 % | |
| Funktionen Topp ON | 10 % |
Om summan överstiger 100 % ligger förhållandena utanför det acceptabla. Välj drivsystem utifrån hela grinden och driften; att viktgränsen hålls garanterar inte i sig att drivsystemet är lämpligt.
Om du behöver hjälp med att kontrollera valet, kontakta oss med grindens längd, vikt och beräknat antal cykler.

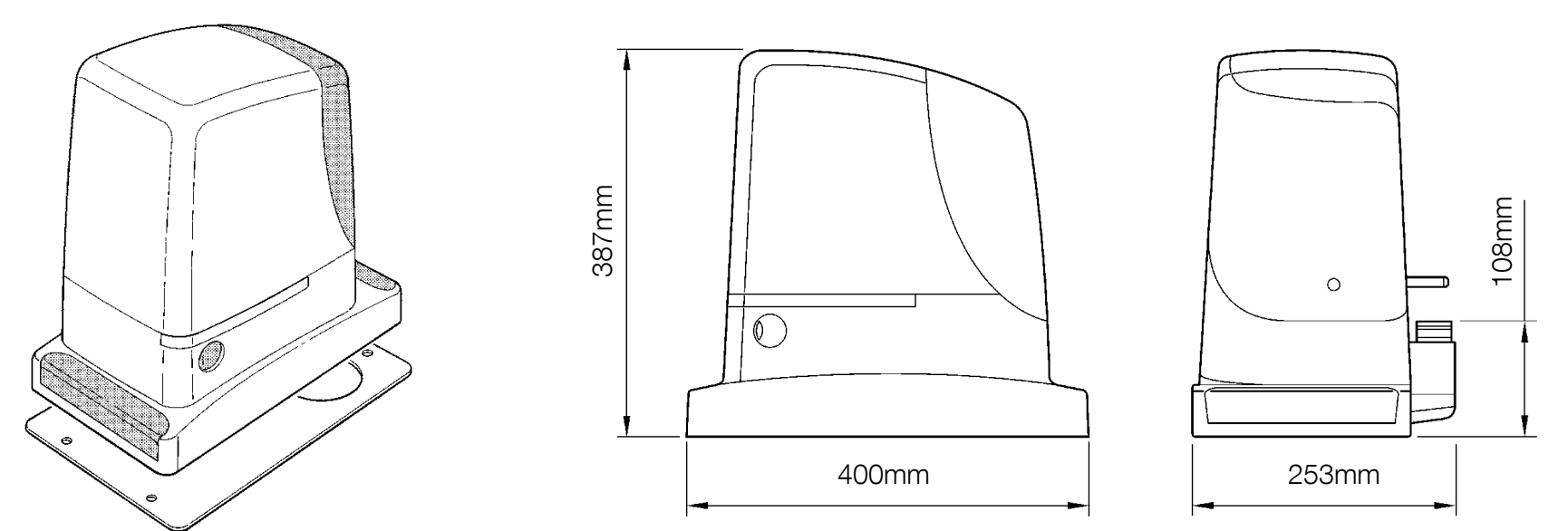

Montering av skjutgrind och drivsystem
Frigör drivsystemet före monteringen och kontrollera att grinden kan skjutas mjukt för hand, att styrningen är stabil, att grinden är säkrad mot att hoppa ur skenan och att fasta ändstopp finns i båda ändlägena. Grinden får inte röra sig av sig själv. Skydda drivsystemet mot översvämning; underlaget måste vara stabilt och möjliggöra säker frikoppling.
- Förbered kabelskyddsrör och en fundamentplatta med fyra ankare. Låt gängorna sticka upp högst 40 mm.

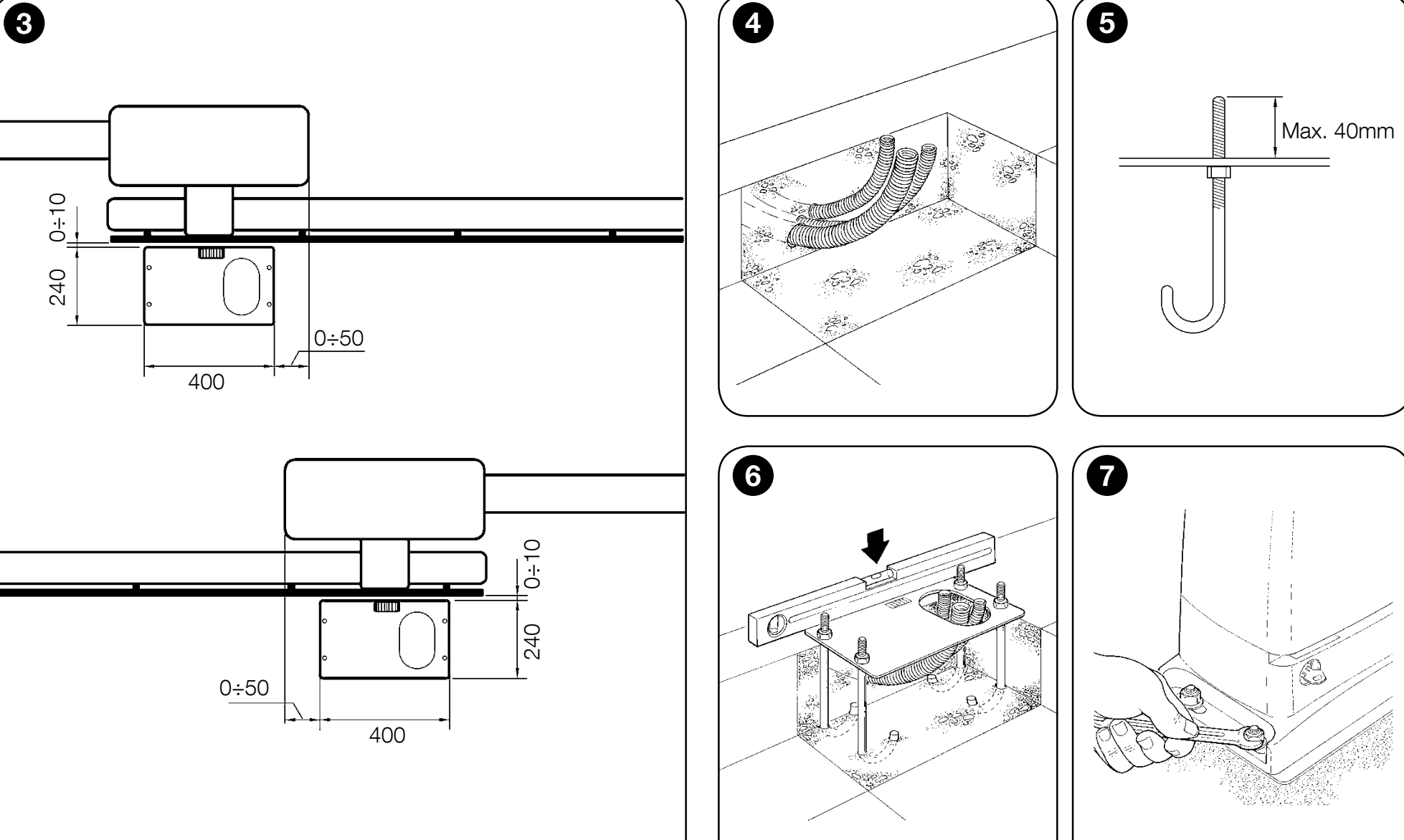

- Rikta in plattan enligt originalritningen, parallellt med grindbladet. Låt betongen härda helt.
- Fäst motorn med muttrar och brickor, justera dess läge i förhållande till kuggstången och dra åt ordentligt när justeringen är klar.
- Fäst kablarna så att de inte kan dras loss eller komma i kontakt med rörliga delar. Återmontera alla tätningar för kabelgenomföringarna och locket.
Kuggstång och spel vid kugghjulet
Använd en passande kuggstång med modul 4; anpassa materialval och bärförmåga efter grinden. Grindbladets vikt får inte vila på kugghjulet. Behåll ett spel på 1–2 mm längs hela rörelsebanan.

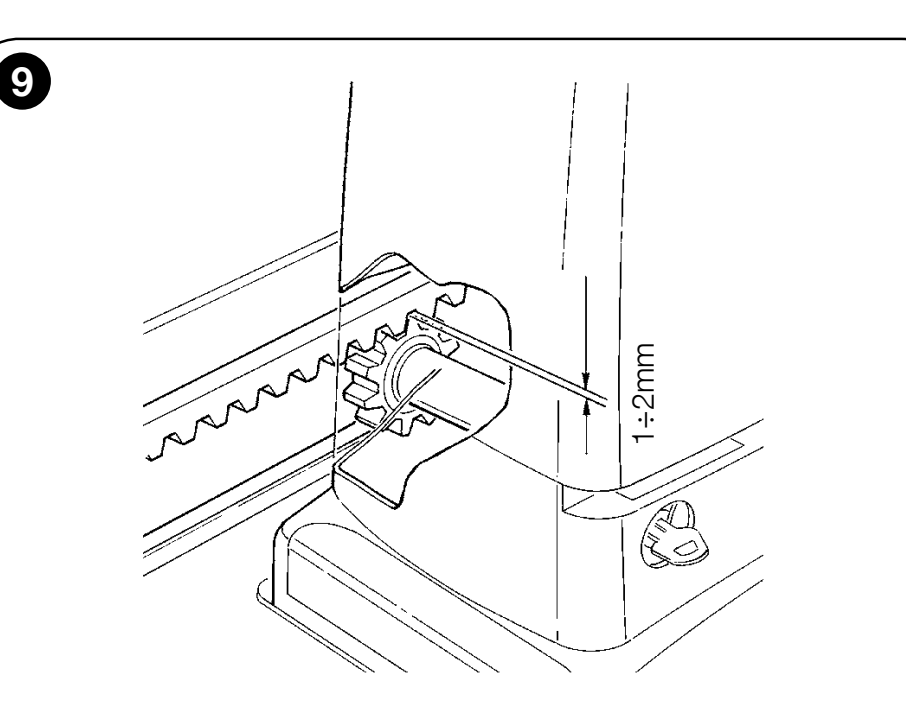

Rikta in kuggstångens delar mot kugghjulet; sidavvikelsen får vara högst 5 mm när grinden körs för hand. Kontrollera att skarvarna är jämna och att varje del sitter fast. Använd inte en starkare motor för att kompensera för en felmonterad kuggstång.
Elektromekaniska gränslägesbrytare

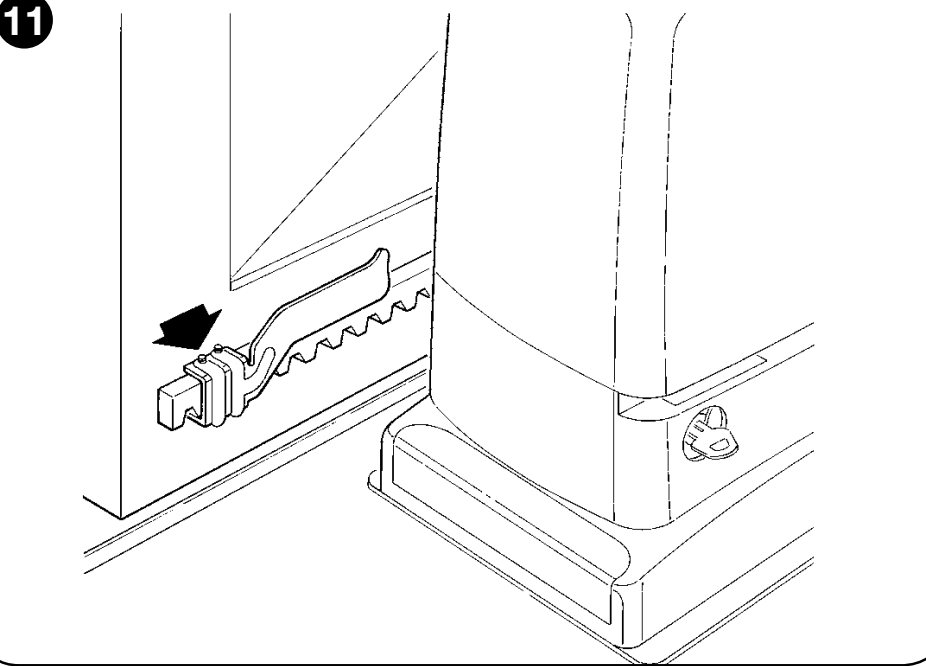

- Skjut grinden för hand till öppet läge, minst 2–3 cm före det fasta ändstoppet.
- Skjut fästet längs kuggstången i öppningsriktningen tills gränslägesbrytaren aktiveras. Skjut det ytterligare minst 2 cm i samma riktning och fäst det.
- Ställ in fästet för stängt läge på samma sätt.
- När drivsystemet har kopplats in och rörelsebanan har lärts in, kontrollera att grinden stannar före båda fasta ändstoppen. Gränslägesbrytarnas fästen ersätter inte mekaniska ändstopp.
Kabeldragning
| Anslutning | Area / typ | Max. längd |
|---|---|---|
| Nät 230 V | 3 × 1,5 mm² | 30 m |
| FLASH | 2 × 0,5 mm² | 20 m |
| Antenn | Koaxialkabel RG58 | 20 m; rekommenderat under 5 m |
| BlueBUS | 2 × 0,5 mm² | 30 m |
| Nyckelbrytare | 2 kablar 2 × 0,5 mm² eller 4 × 0,5 mm² | 50 m |
| Anslutning av säkerhetslist | 2 × 0,5 mm² | 30 m; flexibel kabeldragning eller FT210B rekommenderas |
För nätkabel längre än 30 m, välj en större area, till exempel 3 × 2,5 mm², och lämplig skyddsjordning. BlueBUS kräver 2 × 1 mm² för längder över 30 m upp till 50 m. Ledningsareor och skydd ska bedömas av en elektriker utifrån kabeldragning, miljö och spänningsfall; signalkablar ersätter inte nätkablar.
Elanslutning och styrenheten RUA6
Elanslutningen ska utföras av en behörig person. Koppla bort nätspänningen och reservbatterierna innan du öppnar enheten eller ändrar anslutningarna, och kontrollera att anläggningen är spänningslös. Nätanslutning, motor och tillbehörsutgångar har olika funktioner och spänningar.

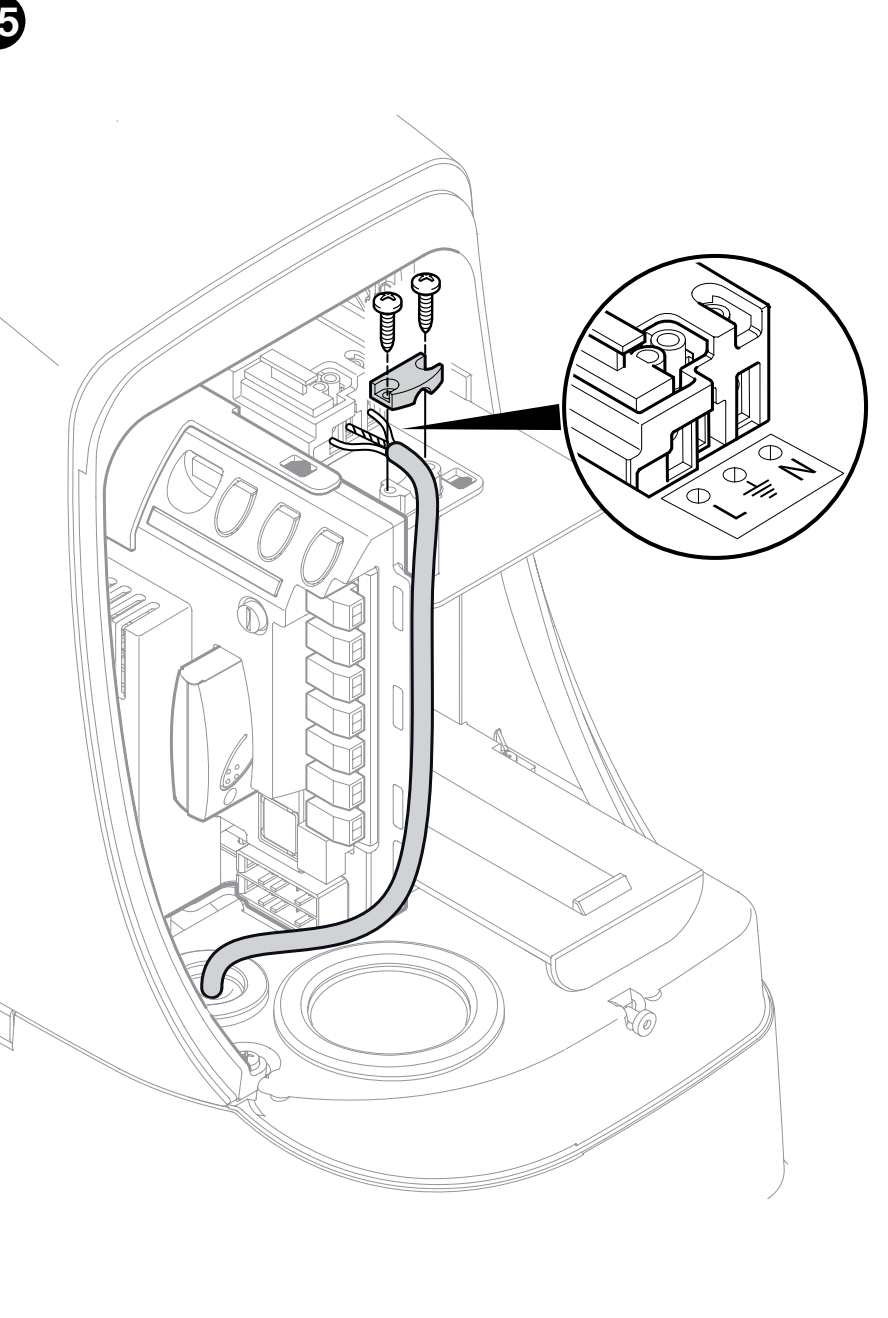

Matning 230 V AC
| Plint | Anslutning |
|---|---|
| L | Fasledare |
| N | Neutralledare |
| PE / jordningssymbol | Skyddsledare, grön/gul; drivsystem av klass I måste jordas |
Dra nätkabeln genom en separat, mindre kabelgenomföring. Fäst tillbehörskablarna i den större kabelgenomföringen; lämna cirka 20–30 cm extra kabel inuti. Membranen måste sluta tätt runt kablarna och ledningarna får inte hindra locket från att stängas.

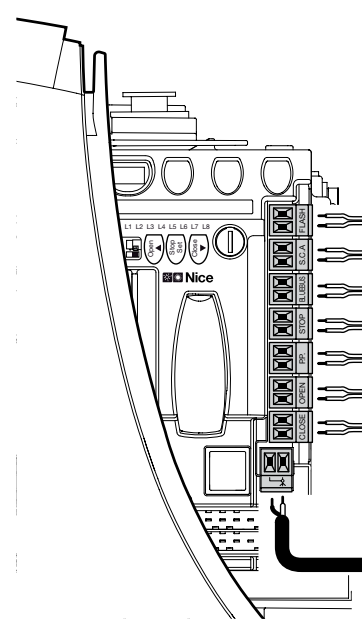

Plintarnas placering och funktioner
| Plint | Funktion, spänning och polaritet |
|---|---|
| FLASH | Utgång för varningsljus, belastning enligt kopplingsschemat: 12 V / 21 W per lampa, högst två lampor. ELDC eller WLT anslut enligt respektive anvisning; det är inte en permanent strömkälla. För ett polariserat varningsljus, följ märkningen på dess plintar och FLASH-utgången. Ordningen +/− för 24 V hjälpmatning gäller inte FLASH. |
| S.C.A. | Indikatorutgång 24 V DC, max. 4 W, tolerans −30 % / +50 %. Funktion enligt II/L4. För polariserade enheter, kontrollera märkningen för den faktiska utgången; hjälpströmförsörjningens +/− gäller inte här. |
| BLUEBUS | Strömförsörjning och kommunikation för kompatibla enheter via två parallella ledare utan polaritet. Gränsen är 15 BlueBUS-belastningsenheter, inte 15 par fotoceller. |
| STOP | Potentialfria enheter med NO-, NC- eller 8,2 kΩ-resistans. Om det inlärda tillståndet ändras tolkar styrningen det som ett stopp med en kort reversering. Utan matningsspänningens +/−. |
| P.P. / STEP-BY-STEP | Potentialfri NO-kontakt för stegvis manövrering. Anslut tillbehörsreläets COM–NO till båda P.P.-plintarna; utan polaritet. Modulens strömförsörjning är ett separat ledarpar. |
| OPEN | Potentialfri NO-kontakt för öppning; utan polaritet. |
| CLOSE | Potentialfri NO-kontakt för stängning; vid I/L7 ON utlöser den en partiell öppning. Utan polaritet. |
| ANTENNA / AERIAL | Koaxialkabelns mittledare och skärm ansluts enligt märkningen för antenningången. Detta är inte matningsspänningens +/−; välj rätt frekvens. |
Hjälpströmförsörjning – exakt polaritet

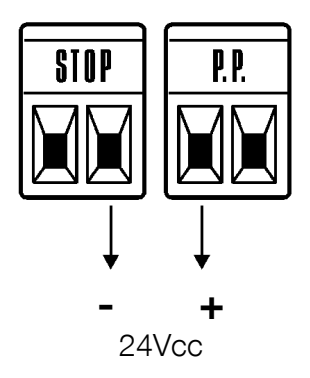

Till en extern modul kan man ta ut 24 V DC, −30 % / +50 %, högst 100 mA totalt. Modulen måste tåla ett område på cirka 16,8–36 V. Nedanstående positioner gäller när kontakterna STOP och P.P. har samma orientering som på originalbilden.
| Strömförsörjning / styrsignal | RUA6-plint | Modulanslutning |
|---|---|---|
| Minus − | Höger STOP-plint | − / GND |
| Plus + | Vänster P.P.-plint | + / V+ |
| Stegvis styrsignal | Båda P.P.-plintarna | Isolerad potentialfri COM–NO-kontakt |
Använd en separat strömförsörjning vid högre strömförbrukning, om spänningsområdet inte räcker till eller vid strömtoppar. Anslut endast en isolerad potentialfri styrsignal till P.P. Använd inte BlueBUS eller FLASH som ersättning för hjälpströmförsörjning.
Nyckelbrytare EKS
På EKS använd ett ledarpar C–NO till båda OPEN-plintarna och det andra ledarparet C–NO till båda CLOSE-plintarna. Kontakterna Använd inte NC för dessa styrsignaler. Vid styrning med en enda stegvis kontakt, anslut C–NO till båda P.P.-plintarna. Det rör sig om potentialfria kontakter utan polaritet; anslut inte 230 V eller extern 24 V till styringångarna.
Säkerhetslister och STOP
Anslut NO-kontakter parallellt och NC-kontakter i serie. Två resistiva enheter på 8,2 kΩ kan anslutas parallellt; fler enheter kräver föreskriven kaskadkoppling med ändmotstånd. Vid kombination av NO och NC används NC-grenen med ett motstånd på 8,2 kΩ enligt aktuell kopplingsanvisning. Upprepa inlärningen och säkerhetstestet efter varje ändring; ersätt inte säkerhetslisten med en vanlig bygel.
BlueBUS-fotoceller och adressering
Aktuella EPMB och andra kompatibla BlueBUS-fotoceller ansluts parallellt till BLUEBUS-ledarparet, utan polaritet. TX och RX i samma par måste ha samma bygling. Nästa par får en annan adress som stöds. Upprepa alltid inlärningen av enheterna.
| Adress | Placering och reaktion |
|---|---|
| FOTO | Yttre par cirka 50 cm över marken; reverserar rörelsen vid stängning. |
| FOTO II | Yttre par cirka 100 cm över marken; reverserar rörelsen vid stängning. |
| FOTO 1 | Inre par cirka 50 cm över marken; reverserar rörelsen vid stängning. |
| FOTO 1 II | Inre par cirka 100 cm över marken; reverserar rörelsen vid stängning. |
| FOTO 2 | Yttre par för skydd vid öppning. |
| FOTO 2 II | Inre par för skydd vid öppning. |
| FOTO 3 | Ett par för skydd vid både öppning och stängning; placeringen måste förhindra ömsesidig påverkan från de andra paren. |
Specifika bygelinställningar finns vid fotocellerna EPMB – bygeltabell. Välj skyddsfunktion utifrån riskområdena vid den faktiska grinden; höjden i sig avgör inte säkerheten. För EPMOW krävs gränssnittet IBW. För FT210B strömförsörjs sändaren med batteri, och mottagaren ansluts till BlueBUS.
Specialläge 2 – BlueBUS ändras till 12 V
Läge 2 är ett alternativt kopplingssätt för vanliga fotoceller, inte en inställning för BlueBUS-fotoceller. Håll OPEN + SET intryckta i mer än 8 s för att aktivera läget. Släpp först när L1/L2 blinkar mycket snabbt, vänta tills identifieringen är klar och kontrollera att STOP-LED:en lyser. BlueBUS ändras till AUX-utgång 12 V DC / max. 6 W; OPEN och CLOSE får funktionerna PHOTO respektive PHOTO 2. BlueBUS-enheter får då inte anslutas till detta ledarpar.
| Utgång i läge 2 | Polaritet i förhållande till originalbilden |
|---|---|

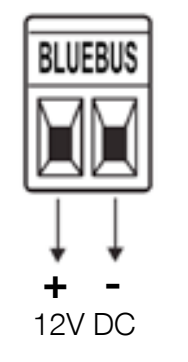

| Det tidigare BLUEBUS-ledarparet – AUX 12 V DC | Vänster +, höger −; på tillbehöret ansluts + till + och − till − |
Välj läge före anslutning och följ hela proceduren för läget i monteringsanvisningen. Denna märkning +/− gäller inte i normalt BlueBUS-läge, där kompatibla fotoceller ansluts utan polaritet.
Första idrifttagning och inlärning
Kontrollera infästningen, ändstoppen, öppningsriktningarna och alla plintar. Låt grindbladet stå ungefär mitt på skenan och lås växeln. När strömmen slås på ska BLUEBUS blinka ungefär en gång per sekund; fotocellerna ska visa normal status. Vid fel ska du först koppla bort strömmen och åtgärda orsaken.

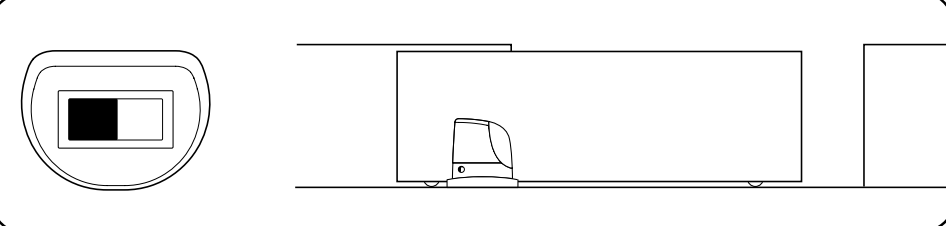

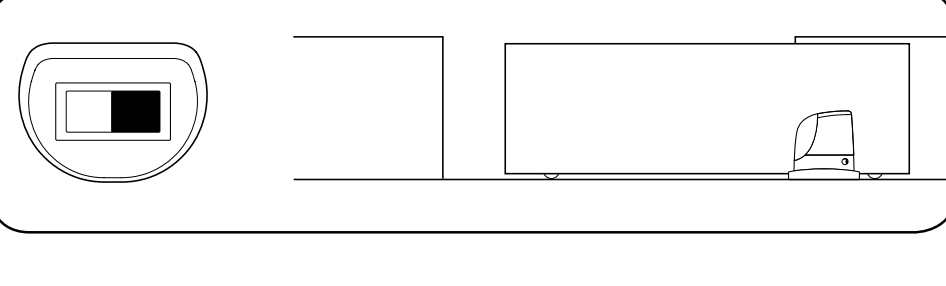

Ställa in öppningsriktningen
Ställ in riktningsomkopplaren efter drivenhetens läge och grindbladets rörelseriktning medan strömmen är frånkopplad. Med samma orientering som på bilden: öppning åt vänster = omkopplaren till vänster, öppning åt höger = omkopplaren till höger. När strömmen har slagits på, kontrollera att den första rörelsen under inlärningen är öppning.
| Öppning åt vänster | Öppning åt höger |
|---|---|
 |  |
Identifiering av enheter och STOP-ingång
- Håll ned samtidigt OPEN + STOP/SET i cirka 3 sekunder.
- Släpp när L1 och L2 blinkar snabbt.
- Vänta tills processen är klar. L1/L2 slutar blinka för att begära inlärning och STOP-LED:en ska lysa. L3/L4 kan fortsätta att begära inlärning av rörelsebanan.
- Efter ändringar av BlueBUS eller STOP ska du upprepa proceduren och testa varje skydd separat.
Inlärning av rörelsebanan
- När enheterna har identifierats korrekt håller du ned CLOSE + STOP/SET i cirka 3 sekunder.
- Släpp när rörelsen börjar. Den första rörelsen måste vara öppning.
- Om grinden stängs ska du stoppa den med STOP, koppla bort strömmen och korrigera riktningsinställningen. Upprepa sedan inlärningen.
- Låt grinden öppnas helt fram till ändlägesbrytaren och därefter stängas helt. Det får inte finnas personer eller hinder i rörelsebanan.
- Kontrollera båda ändlägena, partiell öppning, hastighetsminskning och flera fullständiga cykler.
Standardproceduren använder hastighetsminskning cirka 50–70 cm före ändläget. Alternativ inlärning av rörelsebanan med CLOSE + SET i mer än 8 sekunder ställer in hastighetsminskning cirka 10 cm före ändläget och mycket hög hastighet. Släpp knapparna när L3/L4 blinkar mycket snabbt efter 8 sekunder och låt inlärningen av rörelsebanan slutföras; detta är inte en standardprocedur för alla grindar. Den får endast användas av en tekniker när mekaniken är lämplig, säkerheten har kontrollerats och krafterna därefter mäts. Förväxla den inte med läge 2 för identifiering av enheter.
Testning och överlämning
Teknikern kontrollerar öppning och stängning, stopp före ändstoppen, tillbehör och skydd av alla riskområden. Fotoceller och säkerhetslister testas var för sig i båda riktningarna enligt deras funktion. Om skyddet använder kraftbegränsning måste stötkrafterna mätas; upprepa testet efter ändringar av hastighet, kraft, känslighet eller acceleration. Användaren ska få nycklar och instruktioner om manuell frikoppling, säker användning och underhåll.
Två drivenheter – Master/Slave
Vid två motstående skjutgrindblad har varje motor en egen nätanslutning. Använd två kompatibla drivenheter och rätt procedur för styrningen; två motorer höjer inte gränsvärdet för ett grindblad. BlueBUS-anslutningen ska följa ordningen 1 Master → 1 Slave och 2 Master → 2 Slave med kontakterna orienterade åt samma håll, enligt originalschemat i monterings-PDF:en. Siffrorna 1/2 anger positioner, inte strömförsörjningens +/−.
- Ställ in riktningarna för båda grindbladen och koppla enligt Master/Slave-schemat medan strömmen är frånkopplad.
- Anslut gemensamma manöverdon och mottagaren till Master. Ställ in på den andra drivenheten I/L8 = ON.
- Identifiera först enheterna på Slave och därefter på Master.
- Starta inlärningen av rörelsebanan på Master och kontrollera rörelsen hos båda grindbladen samt alla skydd.
FLASH, S.C.A., STOP och P.P. kan anslutas separat till Slave. P.P. på Slave öppnar endast dess eget grindblad helt; OPEN/CLOSE används inte på Slave. Bedöm säkerhetsinställningarna och diagnostiken även för den andra drivenheten.
Mottagare och fjärrkontroll
Sätt i mottagaren i dess SM-uttag medan strömmen är frånkopplad. Proceduren för parkoppling och radering av minnet beror på mottagaren OXIBD, OXI eller OXILR; använd dess knapp, LED-indikeringarna och NICE:s guide för parkoppling av fjärrkontroller. Inlärning av grindens rörelsebana är inte parkoppling av en sändare eller radering av radiominnet.
Programmering av RUA6

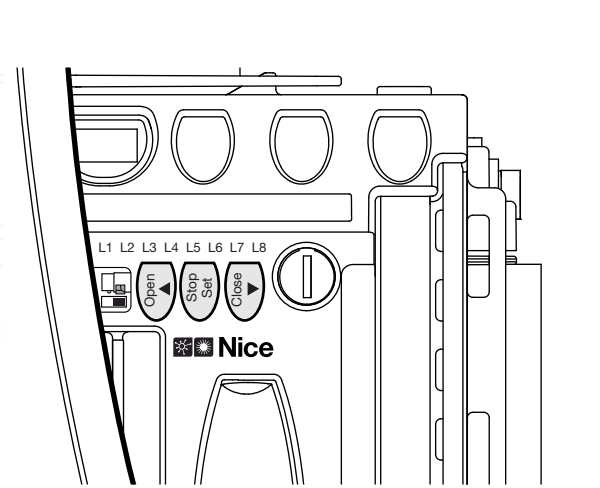

OPEN ▲ och CLOSE ▼ ändrar val; STOP/SET stoppar och bekräftar inställningarna. Kretskortet har LED-indikatorerna L1–L8. Grinden måste stå stilla under inställningen. Anteckna de ursprungliga värdena innan du gör ändringar; säkerhetsinställningar ska justeras av en tekniker och följas av ett test.
Nivå I – ON/OFF
- Håll STOP/SET nedtryckt tills L1 börjar blinka, cirka 3 sekunder; släpp sedan.
- Välj funktions-LED med OPEN/CLOSE.
- Tryck kort på SET för att växla status: kort blinkning = OFF, lång blinkning = ON.
- Vänta 10 sekunder utan att trycka på någon knapp för att avsluta. Ändringarna sparas.
| LED – funktion och betydelse | Status |
|---|---|
| L1 – Automatisk stängning ON: efter öppning stängs grinden när paustiden II/L1 har löpt ut; fabriksinställningen är 30 s. OFF: väntar på ett kommando. | OFF – fabriksinställning ON – aktiverad |
| L2 – Stängning efter fotocell När fotocellen frigörs stängs grinden efter 5 s. Med I/L1 OFF öppnas grinden helt först; med I/L1 ON avbryts öppningen när fotocellen frigörs. STOP-kommandot avbryter funktionen för den aktuella manövern. | OFF – fabriksinställning ON – aktiverad |
| L3 – Stäng alltid När strömmen återkommer stängs en öppen grind; en varning ges i 5 s före rörelsen. Med OFF förblir grinden stilla. | OFF – fabriksinställning ON – aktiverad |
| L4 – Standby En minut efter avslutad manöver stängs BlueBUS och LED-indikatorerna av, med undantag för BLUEBUS som blinkar långsamt; ett kommando väcker styrningen igen. | OFF – fabriksinställning ON – aktiverad |
| L5 – Maximal kraft ON stänger av mjukstarten och använder maximal kraft. Detta ersätter inte åtgärder mot ökad friktion; mät säkerhetskrafterna efter ändringen. | OFF – fabriksinställning ON – aktiverad |
| L6 – Förvarning ON: varning i 3 s före rörelsen. OFF: varningslampan tänds när rörelsen börjar. | OFF – fabriksinställning ON – aktiverad |
| L7 – CLOSE = partiell öppning ON ändrar CLOSE-kommandot på både plinten och radion till partiell öppning enligt II/L6. OFF låter stängningen vara oförändrad. | OFF – fabriksinställning ON – på |
| L8 – slav ON endast på den underordnade drivenheten vid Master/Slave. OFF är Master. | OFF – fabriksinställning ON – på |
Utanför programmeringsläget lyser LED-lampan för funktionen vid ON och är släckt vid OFF. Blinkning på L1/L2 eller L3/L4 kan innebära att inlärning krävs; se LED-diagnostik.
Nivå II – värden
- Håll SET intryckt i cirka 3 s; släpp när L1 blinkar.
- Välj parameterns ingångs-LED med OPEN/CLOSE.
- Tryck på SET igen och håll knappen intryckt. Efter cirka 3 s tänds LED-lampan för det aktuella värdet.
- Med SET fortfarande intryckt väljer du värde med OPEN/CLOSE; släpp sedan SET.
- Ställ in nästa parameter på samma sätt; vänta 10 s utan att trycka på någon knapp för att spara och avsluta.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Pausens längd Gäller när I/L1 är aktiverad. | L1 – 5 s L2 – 15 s L3 – 30 s (fabriksinställning) L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Stegvis funktion Sekvens för P.P. och motsvarande radiosignal. | L1 – Öppna → stopp → stäng → stopp L2 – Öppna → stopp → stäng → öppna (fabriksinställning) L3 – Öppna → stäng → öppna → stäng L4 – Flerbostadsfunktion: ignorerar nästa kommando vid öppning; öppnar igen vid stängning L5 – Flerbostadsfunktion 2: som L4; kommando som varar längre än 2 s stoppar L6 – Stegvis funktion 2: kommando kortare än 2 s öppnar delvis L7 – Håll för rörelse: rörelse så länge kommandot hålls intryckt L8 – Halvautomatisk öppning, stängning så länge kommandot hålls intryckt |
| L3 – Motorhastighet Kontrollera stopp, hastighetsminskning och säkra krafter efter ändringen. Hastigheterna väljs utifrån grinden; maximal hastighet utan belastning garanterar inte motsvarande hastighet under belastning. | L1 – Mycket långsamt L2 – Långsamt L3 – Medelhastighet L4 – Snabbt (fabriksinställning) L5 – Mycket snabbt L6 – Extremt snabbt L7 – Snabb öppning, långsam stängning L8 – Extremt snabb öppning, snabb stängning |
| L4 – S.C.A.-utgång Funktion för utgången 24 V DC / max. 4 W. Radioutgångarna beror på mottagaren. | L1 – Öppningsindikator: släckt när grinden är stängd, lyser när den är öppen; blinkar långsamt vid öppning och snabbt vid stängning (fabriksinställning) L2 – Aktiv när grinden är stängd L3 – Aktiv när grinden är öppen L4 – Radio utgång 2 L5 – Radio utgång 3 L6 – Radio utgång 4 L7 – Underhållsindikator L8 – Elektriskt lås |
| L5 – Motorkraft En högre kraftinställning ersätter inte åtgärder mot mekaniskt motstånd. Styrningen tar även hänsyn till låg temperatur; mät stötkrafterna efter ändringen. | L1 – Lättast – lägsta nivå L2 – Mycket lätt L3 – Lätt L4 – Medel L5 – Medeltung (fabriksinställning) L6 – Tung L7 – Mycket tung L8 – Tyngst – högsta nivå |
| L6 – Delöppning Gångpassagen måste vara kortare än den inlärda totala rörelsesträckan. | L1 – 0,5 m L2 – 1,0 m (fabriksinställning) L3 – 1,5 m L4 – 2,0 m L5 – 2,5 m L6 – 3,0 m L7 – 3,4 m L8 – 4,0 m |
| L7 – Underhållsvarning Antal manövrer mellan underhållstillfällena. Öppning och stängning räknas som två manövrer; en hel cykel omfattar båda. | L1 – Automatiskt efter hur krävande rörelsen är (fabriksinställning) L2 – 1 000 manövrer L3 – 2 000 manövrer L4 – 4 000 manövrer L5 – 7 000 manövrer L6 – 10 000 manövrer L7 – 15 000 manövrer L8 – 20 000 manövrer |
| L8 – Felhistorik Visar de åtta senaste manövrerna; detta är inte ett förinställt inställningsvärde. | L1 – Senaste manövern L2 – Näst senaste manövern L3 – Tredje senaste manövern L4 – Fjärde senaste manövern L5 – Femte senaste manövern L6 – Sjätte senaste manövern L7 – Sjunde senaste manövern L8 – Åttonde senaste manövern |
Timer och grind som hålls öppen
En potentialfri P.P.-signal som varar längre än 2 s öppnar grinden och håller den öppen så länge signalen kvarstår, till exempel från ett tidur. Undantaget är läge II/L2, värde L5 ”Flerbostadsfunktion 2”. Kontrollera tiduret eller modulens relä om en signal ligger kvar oväntat.
Diagnostik och felsökning
FLASH kan signalera ett fel med två identiska blinksekvenser, åtskilda av en paus på cirka 1 s. Antalet blinkningar har inget samband med värde-LED:n i programmeringsläget.
| Blinkningar | Orsak och nästa steg |
|---|---|
| 1 + 1 | BlueBUS stämmer inte överens med de inlärda enheterna. Kontrollera kablar, adresser och fotocellernas status; efter reparationen upprepa inlärningen. |
| 2 + 2 | Fotocellen har löst ut. Frigör strålen, rengör optiken och kontrollera justeringen och adressen i funktionstabellen. |
| 3 + 3 | Hinderdetektering eller för stort motstånd. Kontrollera först mekaniken, därefter inställningen II/L5 och de säkra krafterna. |
| 4 + 4 | STOP har aktiverats. Kontrollera kanten, kontakterna och statusen för den inlärda ingången; STOP-anslutningen. |
| 5 + 5 | Fel i interna parametrar. Vänta minst 30 s och försök igen; kontakta service om felet återkommer. |
| 6 + 6 | Tillåtet antal manövrer har överskridits. Låt drivenheten svalna och anpassa driften efter cykler och belastning. |
| 7 + 7 | Fel i interna elektriska kretsar. En tekniker kopplar bort alla strömkällor och återställer strömmen efter en stund; kontakta service om felet återkommer. |
| 8 + 8 | En kontinuerlig styrsignal blockerar andra kommandon. Kontrollera knappen, timern och reläet på ingångarna. |
LED på kretskortet
| Indikering | Betydelse/kontroll |
|---|---|
| BLUEBUS – släckt | Ingen ström eller fel; kontrollera strömmatning och säkringar när strömmen är frånkopplad. |
| BLUEBUS – blinkar regelbundet 1 gång/s | Normal drift. Kan blinka två gånger kort vid ändring av en ingång. |
| STOP – lyser | Den inlärda STOP-ingången är i normalt läge. Släckt = aktivering eller avvikande status. |
| P.P. / OPEN / CLOSE – lyser | Styrsignal aktiv på motsvarande ingång. Om ingen styrsignal ges, kontrollera om en knapp eller ett relä har fastnat. |
| L1 och L2 blinkar | Begäran om inlärning av enheter. |
| L3 och L4 blinkar | Begäran om inlärning av rörelsebanan. |
Så här läser du historiken
- Gå till nivå II: håll SET intryckt i cirka 3 s och släpp när L1 tänds.
- Välj ingångs-LED L8. Håll SET intryckt i cirka 3 s tills manöver-LED:n visas.
- Håll SET intryckt och välj de senaste manövrerna med OPEN/CLOSE, L1–L8. Antalet blinkningar motsvarar felet i tabellen ovan.
- Släpp SET och vänta 10 s.
Om skyddet inte fungerar
Se till att ett defekt skydd repareras så snart som möjligt. Tillfällig manövrering är endast möjlig under direkt uppsikt och när rörelsebanan är fri och säker: när ett kommando avvisas, ge samma kommando igen inom 3 s och håll det intryckt. Efter cirka 2 s börjar grinden röra sig så länge du håller kommandot intryckt; släpp för att stoppa den. Detta är inte automatisk drift och ersätter inte reparation. Bygla inte säkerhetsingångarna för permanent användning.
Underhåll och servicräknare
Utför underhåll minst var 6:e månad eller efter 20 000 manövrer sedan det senaste underhållet, beroende på vilket som inträffar först. En öppning och en stängning räknas som två manövrer. Kontrollera oftare i krävande miljöer.
- Koppla bort alla strömkällor, även eventuell reservströmförsörjning.
- Kontrollera att infästningarna sitter fast och undersök korrosion samt slitage på hjul, kuggstång och grindstyrning; avlägsna smuts från skenan och fotocellernas optik.
- När strömmen har återställts, testa ändlägen, fotoceller, säkerhetskanter och säkra krafter igen.
- Dokumentera underhållet och nollställ servicräknaren efter utfört servicearbete.
| Räknarstatus | Underhållsindikering |
|---|---|
| Under 80 % av inställd gräns | FLASH fungerar normalt; underhållsutgången lyser i 2 s i början av öppningen. |
| 81–100 % | FLASH lyser i 2 s i början; underhållsindikatorn blinkar under rörelsen. |
| Över 100 % | FLASH lyser i 2 s både i början och i slutet; underhållsindikatorn blinkar kontinuerligt. |
Läsa av och nollställa servicräknaren
Ställ in gränsvärdet via II/L7. För att läsa av räknaren, håll SET intryckt i cirka 3 s, välj L7 och håll sedan SET intryckt i ytterligare cirka 3 s. Tryck kort på OPEN/CLOSE medan du fortfarande håller SET intryckt och räkna blinkningarna: en blinkning motsvarar 10 % av det inställda gränsvärdet. Släpp sedan SET.
Nollställ efter underhåll: med L7 valt och SET fortfarande intryckt, tryck samtidigt på OPEN + CLOSE i minst 5 s. Släpp knapparna efter den snabba blinkningen som bekräftar nollställningen. Vänta 10 s tills processen är klar. Detta är endast en underhållsräknare; den raderar inte sändare och ersätter inte inlärning av enheter eller rörelsebana.
Ny inlärning och mottagarminne
Efter ändringar i anslutningarna ska du upprepa relevant inlärning. Radera radiominnet enligt anvisningarna för den aktuella mottagaren. Använd inte proceduren för att nollställa servicräknaren som en universell återställning av styrenheten.
Manuell frikoppling
Frikoppla endast när grinden står stilla. Koppla bort strömmen och säkra grindbladet så att det inte kan röra sig av sig självt. När du frikopplar måste du hantera grindens hela vikt.

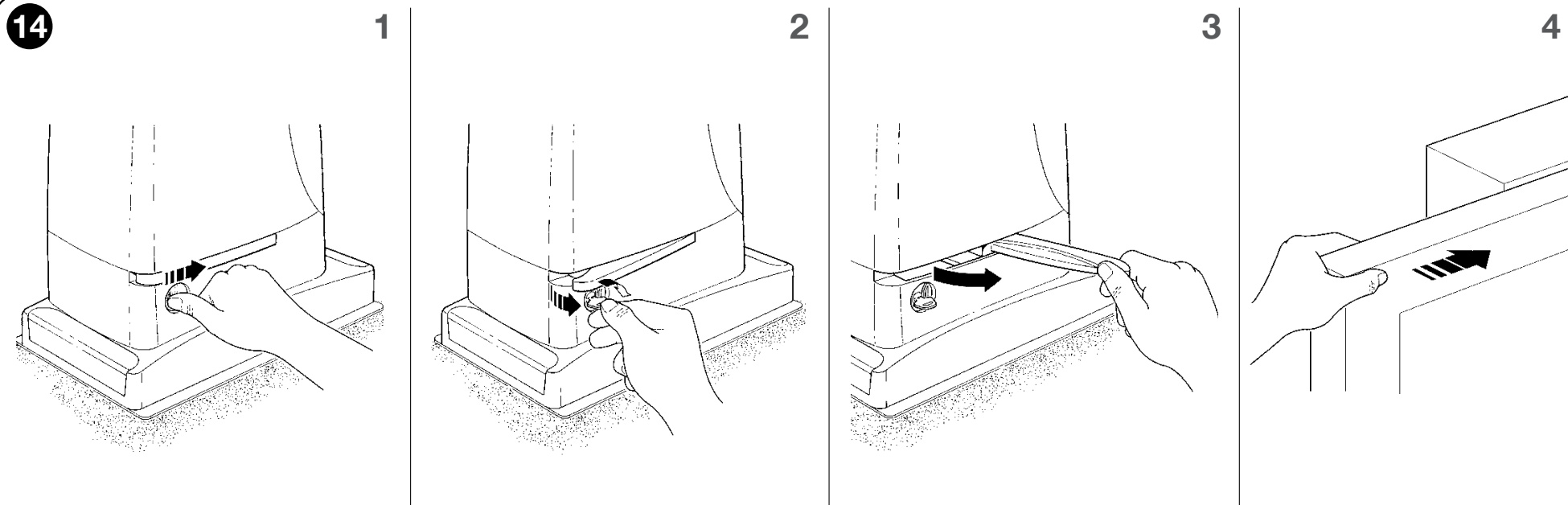

- Skjut undan låsskyddet.
- Sätt i nyckeln och vrid den medurs.
- Dra ut frikopplingshandtaget och skjut grinden för hand.
- Gör i omvänd ordning för att åter låsa drivenheten. Kontrollera att växellådan åter griper in innan du kör grinden elektriskt.
Reservströmförsörjning för RUN1200HS
RUA6 har en särskild anslutning för laddaren PS524 och två matchande batterier B12-B, vardera 12 V. Reservströmförsörjningen ansluts enligt anvisningarna för den här satsen, inte till hjälputgången på 100 mA och inte i stället för BlueBUS. Förväxla den inte med reservströmförsörjningen PS124.
Reservströmförsörjningen består av laddare för RUN1200HS och 2 × B12-B-batteri 12 V / 6 Ah. Välj delar som är avsedda för den här satsen och kontrollera att de ursprungliga delarnas typ och kontakter stämmer vid byte. Testa reservströmförsörjningen på den aktuella grinden; antalet öppningar beror på batteriernas skick och belastningen.
Tekniska data för NICE RUN1200HS
| Parameter | Värde |
|---|---|
| Avsedd användning | Ett skjutgrindblad |
| Styrning | RUA6 |
| Nätspänning | 230 V AC / 50 Hz |
| Motor | 24 V DC |
| Max. grindbladets vikt / längd | 1 200 kg / 14 m |
| Gränslägesbrytare | Elektromekanisk |
| Kataloghastighet utan belastning | Cirka 0,37 m/s (22 m/min) |
| Märkvarvtal | 19 m/min |
| Max. kraft / vridmoment | 790 N / 28,4 Nm |
| Katalogeffekt / ström | 415 W / 2 A |
| Toppeffekt / ström | 550 W / 5,2 A; dimensionera matning och skydd enligt märkskylten |
| Katalogvärde för antal cykler | 60 cykler/h |
| Driftsgräns för antal cykler | Enligt tabellerna för längd och vikt; katalogvärdet är ingen universell gräns. |
| Kontinuerlig drift vid nominella förhållanden | 60 min vid 20 °C; vid 50 °C högst 10 min |
| Kugghjul | 18 tänder, modul 4 |
| Hjälputtag | 24 V DC, −30 % / +50 %, max. 100 mA totalt |
| S.C.A. | 24 V DC, max. 4 W |
| BlueBUS | Max. 15 belastningsenheter |
| Kapslingsklass / temperatur | IP44 / −20 till +50 °C |
| Motorns vikt | 24,5 kg |
| Mått | 400 × 255 × 387 mm (katalog); se ritningen nedan för monteringsmått. |
Katalogvärden samt värden vid topp- eller nominell belastning beskriver olika driftsförhållanden; använd märkskylten och topplasten vid dimensionering av matningen. Måtten i den ursprungliga monteringsritningen anges i mm. Ritningen bevarar måtten, inklusive kugghjulets position.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
