Produktbeskrivning NICE Run RUN2500I – separat drivning för skjutgrindar
NICE RUN2500I är icke-reverserbar elektromekanisk motor för skjutgrindar upp till 2 500 kg och med en grindbladslängd på upp till 18 m. Den har en elektromekanisk gränslägesbrytare, styrning RUA2 och en frekvensomriktare RUA3. Enfasmatning 230 V AC driver en trefasmotor via frekvensomriktaren. Beteckningen I står för frekvensomriktare; det är inte den induktiva gränslägesbrytaren som finns i P-versionen.
Den lämpar sig för intensiv drift av tyngre grindar, förutsatt att det mekaniska motståndet och antalet cykler är lämpliga. Frekvensomriktaren reglerar hastigheten inom intervallet 0,06–0,25 m/s och bibehåller tillgänglig kraft även vid cirka 0,05 m/s när inbromsningen är aktiverad. Det minskar risken för att det tunga grindbladet stannar vid banans slut. Ställ in hastigheten och känsligheten efter grinden och kontrollera därefter att säkerhetskrafterna är godtagbara.
Det är en separat motor för ett skjutbart grindblad. Vid strömavbrott frikopplas motorn med en nyckel. Välj mottagare, sändare och säkerhetstillbehör efter önskad utrustning; kompletta varianter finns i översikten över satser.
| Snabbnavigering | |
|---|---|
| Val och begränsningar | Tillbehör |
| Satser | Montering |
| Anslutning | Fotoceller |
| Första starten | Programmering |
| Felsökning | Underhåll |
| Frikoppling | Specifikationer |
| PDF-manual |
Kompatibla tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varnar när grinden rör sig. Välj utförande för FLASH och antenn efter mottagarens frekvens. Anslutning av FLASH. | |
| Fotoceller | De skyddar passagen enligt sin adress; BlueBUS har två polaritetsoberoende ledare. Anslutning och adresser. | |
| Trådlösa fotoceller | EPMOW kräver gränssnittet IBW. FT210B har en batteridriven sändare och en mottagare ansluten till BlueBUS; den kan även överföra signaler från en rörlig säkerhetslist. | |
| Radiomottagare | Stickproppsmottagaren SM monteras när strömmen är frånkopplad. Sändarens kodning och frekvens måste vara kompatibla med den valda mottagaren. | |
| Sändare | Grindstyrning; ON3ELR:s långa räckvidd kräver en LR-mottagare. För dubbelriktade funktioner krävs en kompatibel mottagare. Parkoppling. | |
| Antenn | För bättre räckvidd. Anslut koaxialkabeln till antenningången; frekvensen måste vara kompatibel med mottagaren. | |
| Nyckelbrytare / knappsatser / läsare | Potentialfria kontakter på nyckelbrytaren styr P.P./OPEN/CLOSE. BlueBUS-knappsatser och läsare registreras som enheter; radiostyrda enheter parkopplas med mottagaren. | |
| Wi-Fi / GSM-styrning | BiDi-ZWave kräver ett kompatibelt Opera-gränssnitt och ett Z-Wave-system. Den universella Wi-Fi/GSM-modulen styr P.P. via den isolerade kontakten COM–NO; välj strömförsörjning separat utifrån spänning och strömförbrukningsgräns. | |
| Kuggstänger | Modul 4; välj material, infästning och bärförmåga utifrån hela grindbladet. En nylonkuggstång är inte automatiskt lämplig för alla tunga grindar. Montering av kuggstång. | |
| Programmering via mobil | BiDi-WiFi används främst för programmering och diagnostik via appen My Nice Pro. Kontrollera Bus-T4-gränssnittet på den specifika RUA2-enheten och anslutningen enligt modulens anvisningar. Möjligheterna att styra grinden och konfigurera nätverket beror på dess konfiguration. | |
| Strömavbrott | RUN2500I behöver nätanslutning på 230 V AC. Reservkraften PS124 och Solemyo-solsatsen för 24 V-drifter kan inte anslutas till den här motorn. Använd manuell frikoppling. |
|
Vid befintlig installation kan äldre komponenter fortfarande fungera LUCYB, MLBT, ELB, MOFB, MOSE, MOTXR, SMXI. Kontrollera spänning, gränssnitt och kodning vid byte; att en äldre komponent är kompatibel innebär inte att den fortfarande tillverkas. Välj ny utrustning bland de kompatibla alternativen ovan.

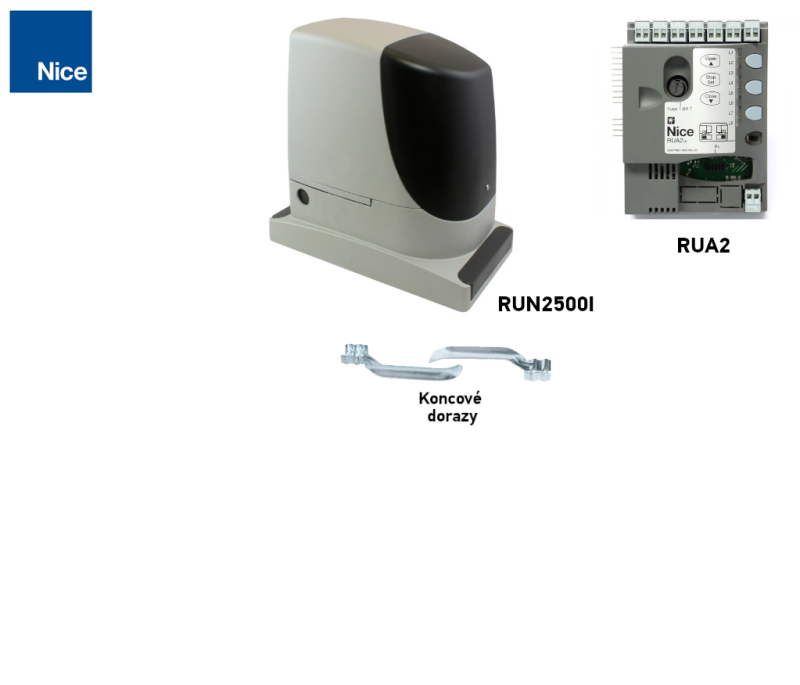

Satser och separat motor
Satserna skiljer sig åt i utrustning, inte i motorns gränsvärden. Varje sats innehåller en motor; kuggstångens längd måste anpassas till grindens hela rörelsebana.
| Sats med fotoceller och signallampa | Separat motor | Sats med kuggstång |
|---|---|---|

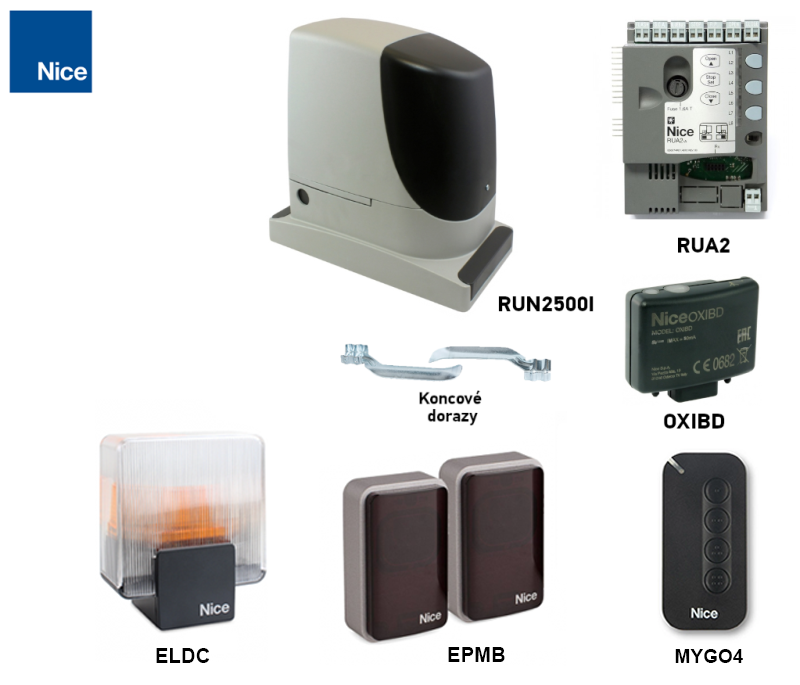

| NICE RUN2500I – sats D
Motor, mottagare OXIBD, sändare MYGO4, par EPMB och varningslampa ELDC. | NICE RUN2500I – separat drivenhet
Styrenhet RUA2 och växelriktare RUA3 i drivenheten. Mottagare, sändare, fotoceller, varningslampa och kuggstång väljs separat. | NICE RUN2500I – sats F
Drivenhet, mottagare OXIBD, sändare MYGO4, par EPMB och varningslampa ELDC. |
| Ytterligare alternativ | Extrautrustning till drivenheten |
|---|---|
| Sats B | OXIBD + MYGO4 |
| Sats C | OXIBD + MYGO4 + par EPMB |

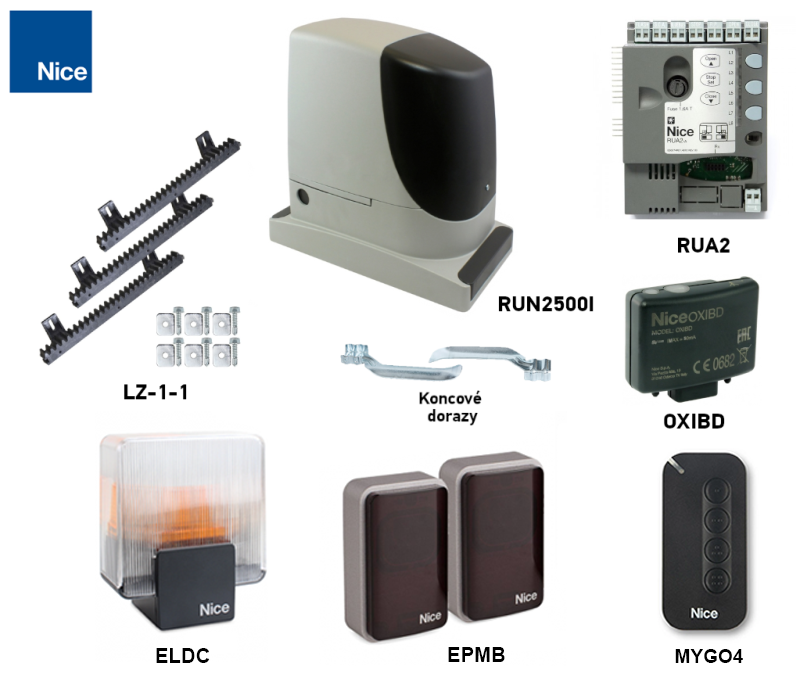

| Sats E | Utrustning C + 4 m LZ-1 |
Om grinden är längre än 4 m ska du köpa till den kuggstångslängd som behövs; kontrollera också att kuggstången passar grindens vikt och driftsintensitet. Innehållet i respektive sats anges på produktkortet.
Val av drivenhet och driftsbegränsningar
Det är vikten och längden på hela den rörliga grindflygeln, inklusive fyllning och motvikt, som är avgörande – inte bara den fria öppningens bredd. Grinden måste röra sig jämnt längs hela sträckan, ha korrekt styrning och fasta mekaniska ändstopp. Mät motståndet både vid start och under rörelse och lämna marginal för försämrade förhållanden på vintern.
| Parameter | Gräns för en drivenhet |
|---|---|
| Grindflygelns vikt | 2 500 kg |
| Grindflygelns längd | 18 m |
| Gränslägesbrytare | Elektromekanisk – fästen på kuggstången manövrerar armen |
Tillgänglig startkraft är högst 1 660 N och nominell kraft 700 N. När mekaniken bedöms ska en säkerhetsmarginal på minst 50 % användas: nödvändig startkraft ska vara lägre än 830 N och kraften för att hålla rörelsen igång lägre än 350 N. Detta är inte tillåtna stötkrafter mot en person; dessa kontrolleras genom ett separat säkerhetsprov.
Antal cykler efter längd och vikt
En cykel är en fullständig öppning och stängning. Multiplicera antalet cykler per timme och i följd från raden för längden med viktkoefficienten. Avrunda nedåt vid planering. Temperatur och mekaniskt motstånd kan minska resultatet ytterligare.
| Grindflygelns längd | Max. cykler/timme | Max. cykler i följd |
|---|---|---|
| Upp till 6 m | 42 | 42 |
| Över 6 till 9 m | 28 | 28 |
| Över 9 till 12 m | 21 | 21 |
| Över 12 till 15 m | 17 | 17 |
| Över 15 till 18 m | 14 | 14 |
| Grindflygelns vikt | Koefficient för tillgängliga cykler |
|---|---|
| Upp till 500 kg | 100 % |
| Över 500 till 900 kg | 80 % |
| Över 900 till 1 200 kg | 75 % |
| Över 1 200 till 1 500 kg | 60 % |
| Över 1 500 till 1 800 kg | 50 % |
| Över 1 800 och under 2 000 kg | Koefficienten är inte fastställd; bekräfta driftsplanen med teknisk support. |
| 2 000–2 300 kg | 40 % |
| Över 2 300 till 2 500 kg | 30 % |
Exempel: grindflygel 10 m / 2 100 kg → 21 × 0,40 = 8,4. Vid planering högst 8 cykler/timme och 8 cykler i följd, före ytterligare begränsningar. Det nominella testvärdet för växelriktardrivenheten är 28 cykler/timme vid 10 m; för den aktuella grinden måste även den strängare gränsen utifrån längd och vikt följas. Kataloguppgiften 56 cykler/timme är inte en generell driftgräns för varje grind.

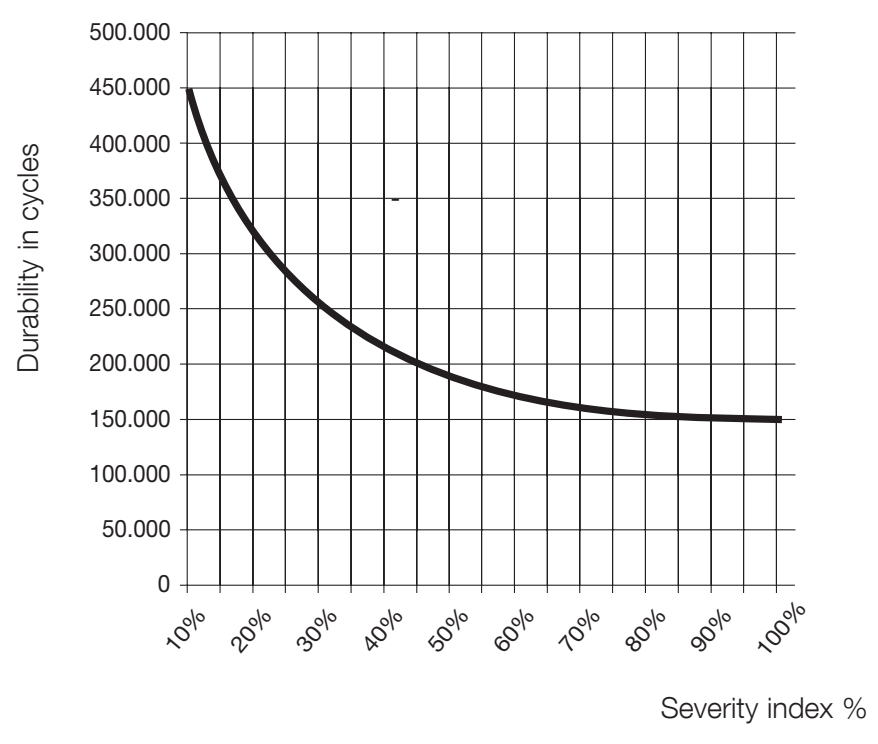

Vägledande livslängd
Summera indexen för vikt, längd och övriga relevanta faktorer. Räkna med övriga faktorer om sannolikheten för att de förekommer är högre än 10 %. Diagrammet visar ett ungefärligt antal cykler vid regelbundet underhåll, inte en garanti eller ett antal år. Den horisontella axeln visar summan av indexen i %, den vertikala axeln antalet cykler.
| Hela automatiseringens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Vikt | upp till 500 kg → 5 % över 500–900 kg → 10 % över 900–1 200 kg → 20 % över 1 200–1 500 kg → 30 % över 1 500–1 800 kg → 40 % över 1 800–2 200 kg → 50 % över 2 200–2 500 kg → 60 % |  |
| Längd | Upp till 6 m → 5 % Över 6–9 m → 10 % Över 9–12 m → 15 % Över 12–15 m → 25 % Över 15–18 m → 35 % | |
| Temperatur / luftfuktighet | Över 40 °C eller under 0 °C / luftfuktighet över 80 % → 10 % | |
| Damm och sand | 15 % | |
| Salt miljö | 20 % | |
| Avbrott via fotocell | 10 % | |
| Avbrott via STOP | 20 % | |
| Funktionen Topp ON | 10 % |
Om summan överstiger 100 % ligger förhållandena utanför godtagbara gränser. Välj drivningen utifrån hela grinden och användningen; även om viktgränsen hålls garanterar det inte i sig att drivningen är lämplig.
Om du behöver få valet kontrollerat, kontakta oss med grindens längd, vikt och beräknade antal cykler.
Montering av skjutgrind och drivning

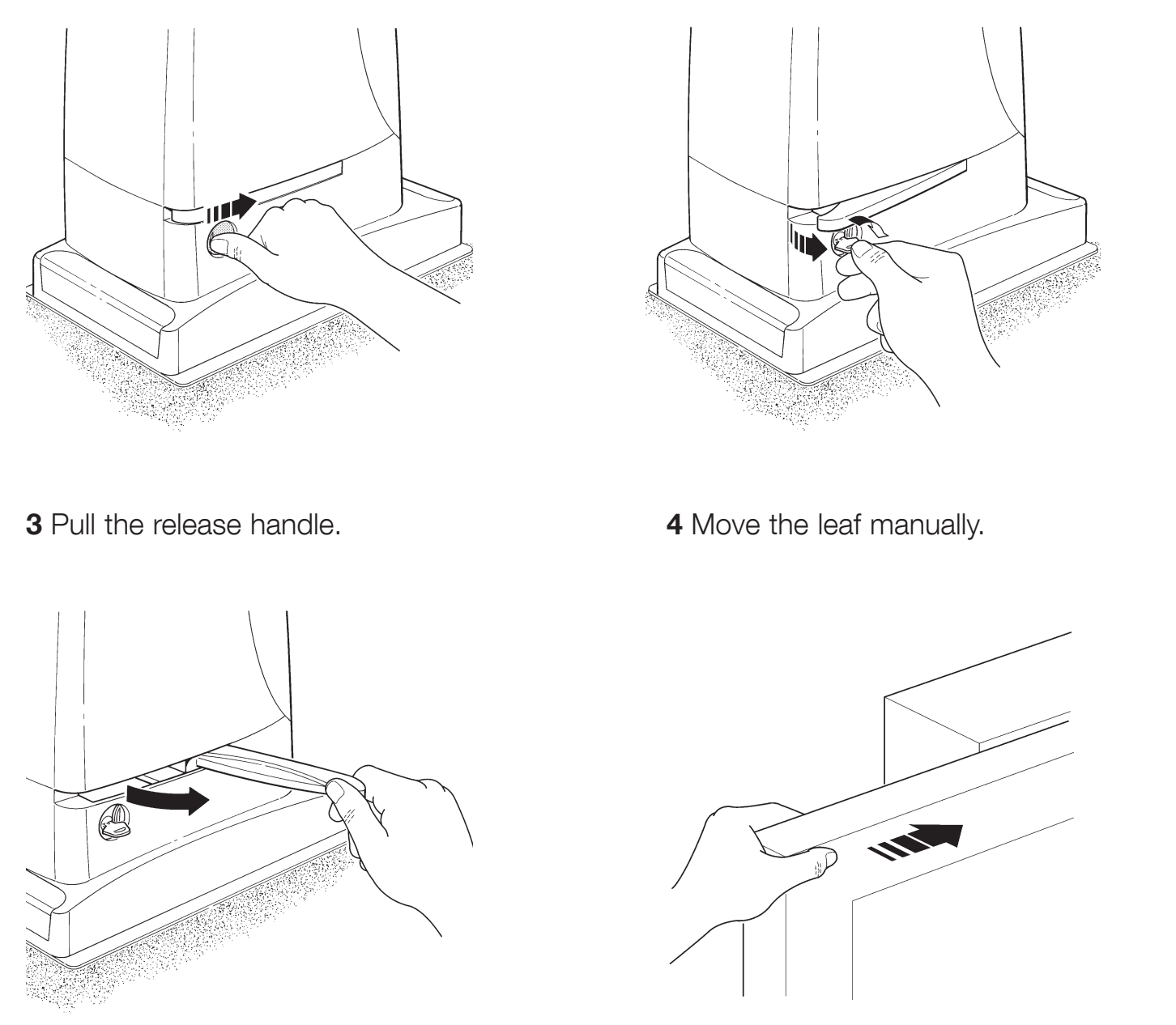

Frikoppla drivningen före montering och kontrollera att grinden rör sig lätt för hand, att styrningen är stabil, att den är skyddad mot att hoppa ur och att fasta ändstopp finns i båda ändlägena. Grinden får inte röra sig av sig själv. Skydda drivningen mot översvämning; underlaget måste vara stabilt och möjliggöra säker frikoppling.

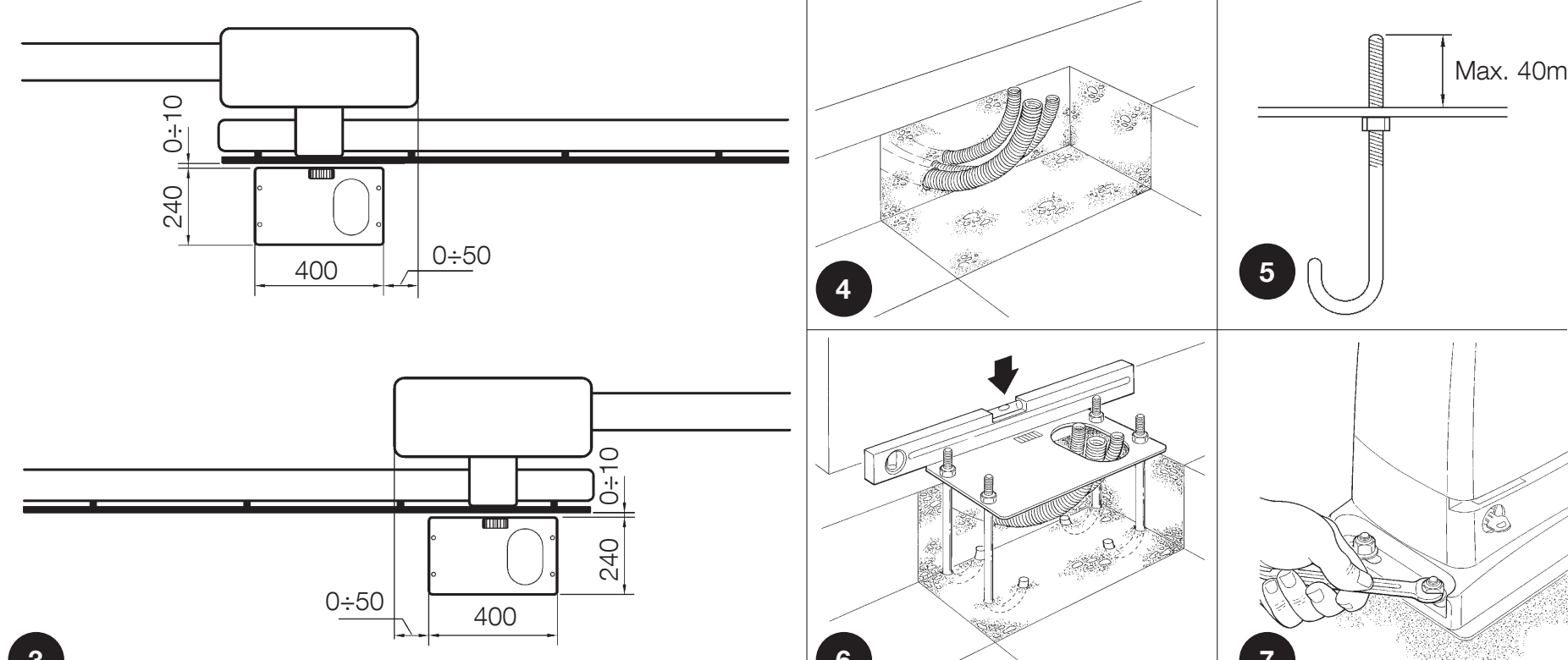

- Förbered kabelrör och en grundplatta med fyra ankare. Låt gängorna sticka upp högst 40 mm.
- Rikta in plattan enligt originalritningen, parallellt med grindbladet. Låt betongen härda helt.
- Fäst motorn med muttrar och brickor, justera läget i förhållande till kuggstången och dra åt ordentligt när justeringen är klar.
- Fäst kablarna så att de inte kan dras loss eller komma i kontakt med rörliga delar. Sätt tillbaka alla tätningar i kabelgenomföringarna och kåpan.

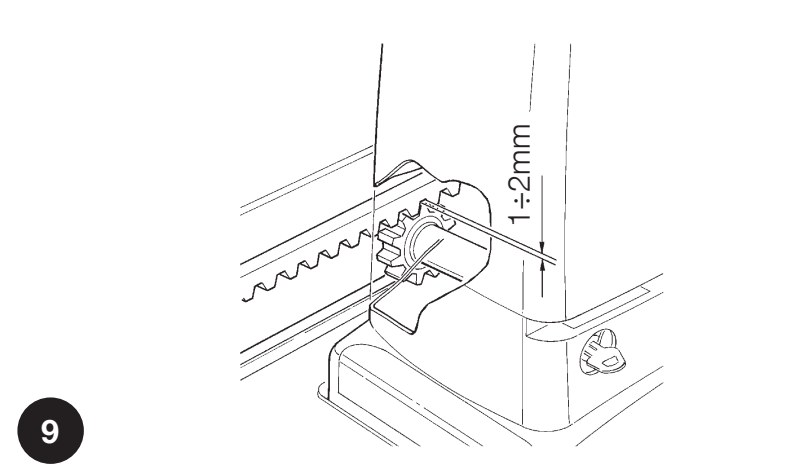

Kuggstång och spel vid kugghjulet
Använd en lämplig kuggstång med modul 4; anpassa materialval och bärförmåga efter grinden. Grindbladets vikt får inte vila på kugghjulet. Behåll ett spel på 1–2 mm längs hela sträckan.
Rikta in kuggstångsdelarna mot kugghjulet; sidavvikelsen får vara högst 5 mm när grinden körs för hand. Kontrollera att skarvarna är jämna och att varje del sitter fast. Använd inte högre motorkraft för att kompensera för en felmonterad kuggstång.

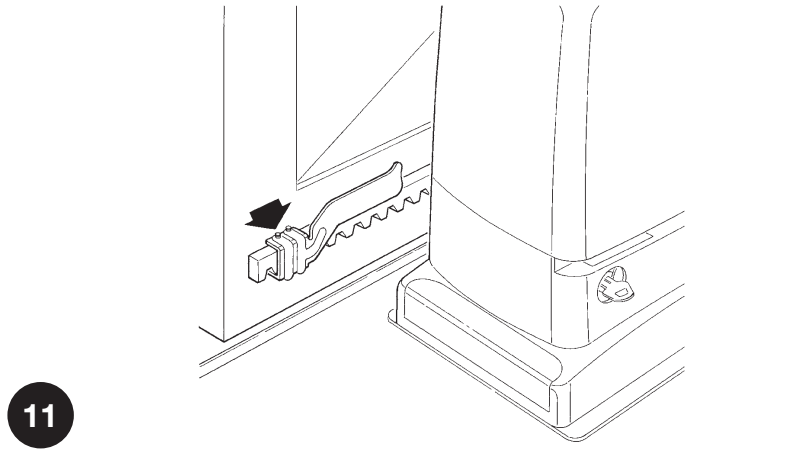

Elektromekaniska ändlägesbrytare
- Flytta grindbladet för hand till öppet läge, minst 2–3 cm före det fasta ändstoppet.
- Skjut konsolen längs kuggstången i öppningsriktningen tills ändlägesbrytaren aktiveras. Skjut den ytterligare minst 2 cm i samma riktning och fäst den.
- Ställ in konsolen för stängt läge på samma sätt.
- När drivningen har kopplats in och körsträckan har lärts in, kontrollera att grinden stannar före båda fasta ändstoppen. Ändlägesbrytarnas konsoler ersätter inte mekaniska ändstopp.
Kablage
| Anslutning | Ledartvärsnitt / typ | Max. längd |
|---|---|---|
| Nätspänning 230 V | 3 × 1,5 mm² | 30 m |
| FLASH | 2 × 0,5 mm² | 20 m |
| Antenn | Koaxialkabel RG58 | 20 m; rekommenderat under 5 m |
| BlueBUS | 2 × 0,5 mm² | 30 m |
| Nyckelbrytare | 2 kablar 2 × 0,5 mm² eller 4 × 0,5 mm² | 50 m |
| Anslutning av rörlig säkerhetslist | 2 × 0,5 mm² | 30 m; flexibel kabeldragning eller FT210B rekommenderas |
Om nätkabeln är längre än 30 m, välj ett större ledartvärsnitt, till exempel 3 × 2,5 mm², och lämplig skyddsjordning. För BlueBUS över 30 m och upp till 50 m krävs 2 × 1 mm². Ledartvärsnitt och skydd ska bedömas av en elektriker utifrån kabeldragning, miljö och spänningsfall; signalkablar ersätter inte nätkablar.
Elanslutning och styrenhet RUA2
Elanslutningen ska utföras av behörig person. Koppla bort nätspänningen och kontrollera att anläggningen är spänningslös innan du öppnar eller ändrar anslutningarna. Nätanslutningen, motorn och tillbehörsutgångarna har olika funktioner och spänningar.

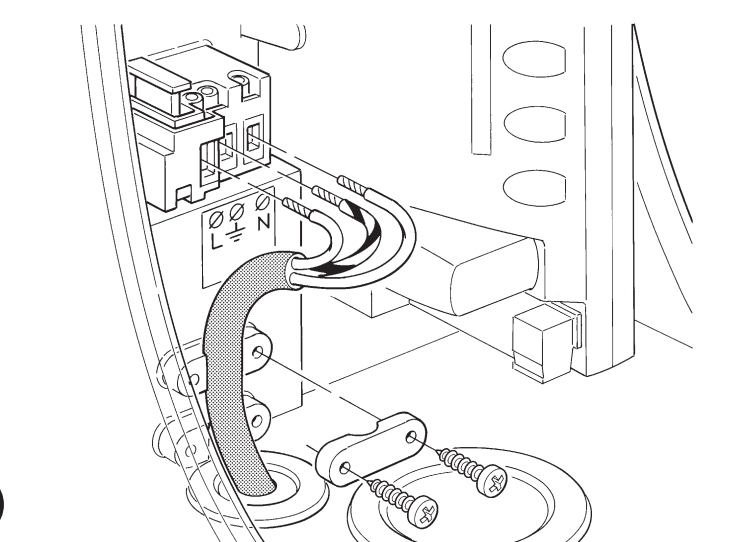

230 V AC-matning
| Plint | Anslutning |
|---|---|
| L | Fasledare |
| N | Neutralledare |
| PE / jordsymbol | Skyddsledare, grön/gul; drivning av klass I måste jordas |
Dra nätkabeln genom en separat, mindre kabelgenomföring. Fäst tillbehörskablarna i den större kabelgenomföringen; lämna cirka 20–30 cm kabelreserv inuti. Membranen ska sluta tätt runt kablarna och ledningarna får inte hindra kåpan från att stängas.

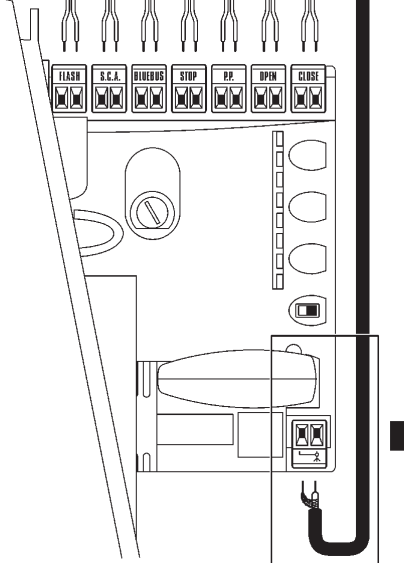

Plintarnas orientering och funktioner
| Plint | Syfte, spänning och polaritet |
|---|---|
| FLASH | Utgång för varningsljus, belastning enligt kopplingsschemat 12 V / 21 W per glödlampa, högst två. ELDC eller WLT anslut enligt respektive bruksanvisning; detta är ingen permanent strömförsörjning. För ett polariserat varningsljus, följ märkningen på dess plintar och FLASH-utgången. Ordningen på +/− för hjälpmatningen på 24 V gäller inte FLASH. |
| S.C.A. | Utgång för indikator, 24 V DC, max. 4 W, tolerans −30 % / +50 %. Funktion enligt II/L4. På en polariserad enhet ska du kontrollera märkningen för den faktiska utgången; hjälpströmförsörjningens +/− ska inte anslutas här. |
| BLUEBUS | Strömförsörjning och kommunikation för kompatibla enheter via två parallellkopplade ledare utan polaritet. Gräns på 15 BlueBUS-belastningsenheter, inte 15 par fotoceller. |
| STOP | Potentialfria NO-, NC- eller 8,2 kΩ-motståndsenheter. Om det inlärda tillståndet ändras tolkar styrningen det som ett stopp med en kort återgång. Utan matningsspänning +/−. |
| P.P. / STEP-BY-STEP | Potentialfri NO-kontakt för stegvis styrning. Anslut tillbehörsreläets COM–NO till båda P.P.-plintarna; ingen polaritet. Modulens strömförsörjning är ett separat ledarpar. |
| OPEN | Potentialfri NO-kontakt för öppning; ingen polaritet. |
| CLOSE | Potentialfri NO-kontakt för stängning; när I/L7 är ON utlöser den en delöppning. Ingen polaritet. |
| ANTENNA / AERIAL | Koaxialkabelns mittledare och skärm ansluts enligt märkningen för antenningången. Detta är inte matningsspänningens +/−; välj rätt frekvens. |

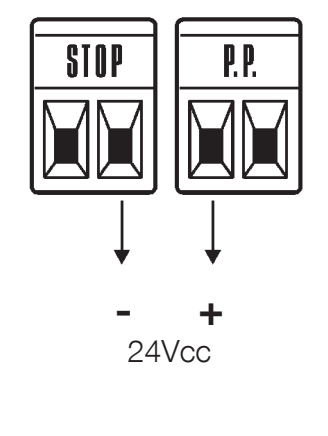

Hjälpströmförsörjning – exakt polaritet
För en extern modul kan 24 V DC, −30 % / +50 %, högst 100 mA totalt. Modulen måste tåla ett område på cirka 16,8–36 V. Positionerna nedan gäller när kontakterna STOP och P.P. är orienterade på samma sätt som i originalbilden.
| Strömförsörjning / kommando | RUA2-plint | Modulanslutning |
|---|---|---|
| Minus − | Höger STOP-plint | − / GND |
| Plus + | Vänster P.P.-plint | + / V+ |
| Stegvis styrningskommando | Båda P.P.-plintarna | Isolerad potentialfri kontakt COM–NO |
Vid högre strömförbrukning, olämpligt spänningsområde eller strömtopp ska en separat strömkälla användas. Anslut endast en isolerad potentialfri styrsignal till P.P. Använd inte BlueBUS eller FLASH i stället för hjälpströmförsörjningen.
EKS-nyckelbrytare
På EKS använd ett ledarpar C–NO till båda OPEN-plintarna och det andra ledarparet C–NO till båda CLOSE-plintarna. Kontakterna Använd inte NC för dessa kommandon. Vid styrning med en enda stegvis kontakt ansluts C–NO till båda P.P.-plintarna. Det rör sig om potentialfria kontakter utan polaritet; anslut inte 230 V eller extern 24 V till styringångarna.
Säkerhetslister och STOP
Anslut NO-kontakter parallellt och NC-kontakter i serie. Två 8,2 kΩ-motståndsenheter kan parallellkopplas; för fler enheter krävs föreskriven kaskadkoppling med slutmotstånd. Vid kombination av NO och NC används NC-grenen med ett motstånd på 8,2 kΩ enligt tillämpligt kopplingsschema. Upprepa inlärningen och säkerhetstestet efter varje ändring; ersätt inte säkerhetslisten med en vanlig bygel.
BlueBUS-fotoceller och adressering
Aktuella EPMB och andra kompatibla BlueBUS-fotoceller ansluts parallellt till BLUEBUS-ledarparet, utan polaritet. TX och RX i ett par måste ha samma bygling. Nästa par får en annan adress som stöds. Upprepa alltid inlärningen av enheterna.
| Adress | Placering och reaktion |
|---|---|
| FOTO | Yttre par cirka 50 cm över marken; vänder rörelsen vid stängning. |
| FOTO II | Yttre par cirka 100 cm över marken; vänder rörelsen vid stängning. |
| FOTO 1 | Inre par cirka 50 cm över marken; vänder rörelsen vid stängning. |
| FOTO 1 II | Inre par cirka 100 cm över marken; vänder rörelsen vid stängning. |
| FOTO 2 | Yttre par för skydd vid öppning. |
| FOTO 2 II | Inre par för skydd vid öppning. |
| FOTO 3 | Ett par för skydd vid både öppning och stängning; placeringen måste förhindra ömsesidig påverkan med de övriga paren. |
Den exakta bygelinställningen finns vid EPMB-fotoceller – bygelöversikt. Välj skyddsfunktion utifrån riskområdena vid den faktiska grinden; höjden i sig avgör inte säkerheten. För EPMOW krävs IBW-gränssnitt. För FT210B strömförsörjs sändaren med batteri, medan mottagaren ansluts till BlueBUS.
Första start och inlärning
Kontrollera infästning, ändlägen, öppningsriktning och alla plintar. Låt grindbladet stå ungefär mitt på sin bana och lås växellådan. Efter påslagning ska BLUEBUS blinka ungefär en gång per sekund; fotocellerna ska indikera normal status. Vid fel ska du först koppla bort strömförsörjningen och åtgärda orsaken.

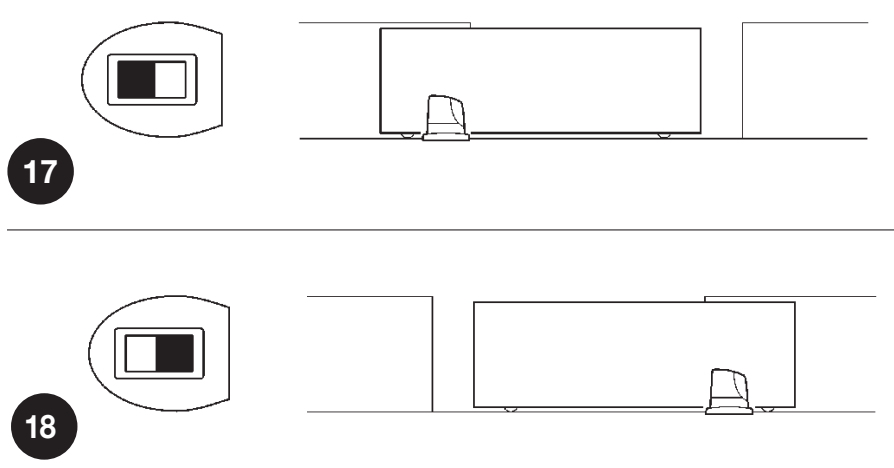

Inställning av öppningsriktning
Ställ in riktningsomkopplaren enligt drivenhetens position och grindbladets rörelseriktning när strömmen är frånkopplad. Med samma orientering som på bilden: öppning åt vänster = omkopplaren åt vänster, öppning åt höger = omkopplaren åt höger. Kontrollera efter påslagning att den första rörelsen vid inlärningen är öppning.
Identifiering av enheter och STOP-ingång
- Håll samtidigt OPEN + STOP/SET intryckta i cirka 3 s.
- Släpp när L1 och L2 blinkar snabbt.
- Vänta tills processen är klar. L1/L2 slutar blinka för att begära inlärning och STOP-LED ska lysa. L3/L4 kan fortfarande begära inlärning av rörelsebanan.
- Upprepa proceduren efter ändringar av BlueBUS eller STOP och testa varje skydd separat.
Inlärning av rörelsebanan
- Håll efter att enheterna har identifierats CLOSE + STOP/SET cirka 3 s.
- Släpp vid rörelsens början. Den första rörelsen måste vara öppning.
- Om grinden stängs, stoppa den med STOP, koppla från strömmen och korrigera riktningsinställningen. Upprepa sedan inlärningen.
- Låt grinden öppnas helt fram till ändlägesbrytaren och därefter stängas helt. Det får inte finnas personer eller hinder i rörelsebanan.
- Kontrollera båda ändlägena, partiell öppning, inbromsning och flera kompletta cykler.
Test och överlämning
Teknikern kontrollerar öppning och stängning, stopp före anslagen, tillbehör och skydd av alla riskområden. Fotoceller och säkerhetslister testas var för sig i båda riktningarna enligt deras funktion. Om skyddet bygger på kraftbegränsning måste slagkrafterna mätas. Upprepa testet efter ändring av hastighet, kraft, känslighet eller acceleration. Användaren ska få nycklar samt instruktioner om manuell frikoppling, säker användning och underhåll.
Två drivenheter – Master/Slave
Vid två motstående skjutgrindblad har varje motor en egen nätanslutning. Använd två kompatibla drivenheter och korrekt styrning av dem; två motorer höjer inte gränsen för ett enskilt grindblad. BlueBUS-anslutningen ska följa ordningen 1 Master → 1 Slave och 2 Master → 2 Slave med kontakterna vända åt samma håll, enligt originalschemat i monterings-PDF:en. Siffrorna 1/2 anger positioner, inte strömförsörjningens +/−.
- Med strömmen frånkopplad ställer du in riktningen för båda grindbladen och ansluter enligt Master/Slave-schemat.
- Anslut gemensamma styrdon och mottagare till Master. Ställ in följande på den andra drivenheten: I/L8 = ON.
- Identifiera enheterna först på Slave och sedan på Master.
- Starta inlärningen av rörelsebanan på Master och kontrollera båda grindbladens rörelser samt alla skydd.
På Slave kan FLASH, S.C.A., STOP och P.P. anslutas separat. P.P. på Slave öppnar endast dess eget grindblad helt; OPEN/CLOSE används inte på Slave. Bedöm säkerhetsinställningarna och diagnostiken även för den andra drivenheten.
Mottagare och fjärrkontroll
Sätt i mottagaren i dess SM-uttag med strömmen frånkopplad. Parkoppling och radering av minnet beror på mottagaren OXIBD, OXI eller OXILR; använd dess knapp, LED-indikering och NICE-handledning för parkoppling av fjärrkontroller. Inlärning av grindens rörelsebana är inte samma sak som parkoppling av en sändare eller radering av radiominnet.
Programmering av RUA2
Knapparna OPEN ▲ och CLOSE ▼ ändrar val; STOP/SET stoppar och bekräftar inställningar. Kortet har LED-indikatorerna L1–L8. Grinden måste stå stilla under inställningen. Anteckna de ursprungliga värdena före ändringar. Säkerhetsinställningar ska ändras av en tekniker och följas av ett test.
Nivå I – ON/OFF
- Håll STOP/SET intryckt tills L1 börjar blinka, cirka 3 s; släpp knappen.
- Välj funktions-LED med OPEN/CLOSE.
- Tryck kort på SET för att växla läge: kort blinkning = OFF, lång blinkning = ON.
- Vänta 10 s utan att trycka på någon knapp för att avsluta. Ändringarna sparas.
| LED – funktion och betydelse | Status |
|---|---|
| L1 – Automatisk stängning ON: efter öppning stängs grinden efter paus II/L1; fabriksinställningen är 30 s. OFF: väntar på en styrsignal. | OFF – fabriksinställning ON – aktiverad |
| L2 – Stäng efter fotocell Efter att fotocellen frigjorts stängs grinden efter 5 s. Med I/L1 OFF öppnas grinden först helt; med I/L1 ON avslutas öppningen när fotocellen frigörs. STOP-kommandot avbryter funktionen för den aktuella manövern. | OFF – fabriksinställning ON – aktiverad |
| L3 – Stäng alltid Efter att strömmen återkommit stängs en öppen grind; en varning ges 5 s före rörelsen. Vid OFF står grinden stilla. | OFF – fabriksinställning ON – aktiverad |
| L4 – Inbromsning I slutet av rörelsebanan är hastigheten cirka 0,05 m/s, oavsett huvudhastigheten, samtidigt som den tillgängliga kraften från inverterdriften bibehålls. Vid OFF sker ingen sådan inbromsning. | OFF – fabriksinställning ON – aktiverad |
| L5 – Toppkraft ON stänger av den gradvisa starten och använder toppkraft. Detta ersätter inte åtgärder mot ökad friktion; mät säkerhetskrafterna efter ändringen. | OFF – fabriksinställning ON – aktiverad |
| L6 – Förvarningsblinkning ON: varning 3 s före rörelsen. OFF: varningslampan börjar blinka när rörelsen startar. | OFF – fabriksinställning ON – aktiverad |
| L7 – CLOSE = partiell öppning ON ändrar CLOSE-kommandot från både plint och radio till partiell öppning enligt II/L6. OFF behåller stängningsfunktionen. | OFF – fabriksinställning ON – aktiverad |
| L8 – Slave ON endast på den underordnade drivenheten vid Master/Slave. OFF är Master. | OFF – fabriksinställning ON – aktiverad |
Utanför programmeringsläget lyser funktions-LED:n vid ON och är släckt vid OFF. Blinkande L1/L2 eller L3/L4 kan innebära att inlärning krävs, se LED-diagnostik.
Nivå II – värden
- Håll SET intryckt i cirka 3 s; släpp när L1 blinkar.
- Välj parameterns ingångs-LED med OPEN/CLOSE.
- Tryck på SET igen och håll knappen intryckt. Efter cirka 3 s tänds LED:n för det aktuella värdet.
- Håll SET fortsatt intryckt och välj värde med OPEN/CLOSE; släpp sedan SET.
- Ställ in nästa parameter på samma sätt; vänta 10 s utan att trycka på någon knapp för att spara och avsluta.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Pausens längd Gäller när I/L1 är aktiverad. | L1 – 5 s L2 – 15 s L3 – 30 s (fabriksinställning) L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Steg-för-steg-läge Sekvens för P.P. och motsvarande radiokommando. | L1 – Öppna → stopp → stäng → stopp L2 – Öppna → stoppa → stänga → öppna (fabriksinställning) L3 – Öppna → stänga → öppna → stänga L4 – Gemensam infart: ignorerar nästa kommando under öppning; öppnar igen under stängning L5 – Gemensam infart 2: som L4; kommando längre än 2 s stoppar L6 – Stegvis styrning 2: kommando kortare än 2 s öppnar delvis L7 – Närvaro: rörelse medan kommandot hålls inne L8 – Halvautomatisk öppning, stängning medan kommandot hålls inne |
| L3 – Motorhastighet Kontrollera stopp, inbromsning och säkra krafter efter ändringen. Hastigheterna väljs utifrån grinden; maximal hastighet utan belastning garanterar inte hastigheten under belastning. | L1 – 0,06 m/s (3,6 m/min) L2 – 0,09 m/s (5,4 m/min) L3 – 0,13 m/s (7,8 m/min) L4 – 0,17 m/s (10,2 m/min) (fabriksinställning) L5 – 0,20 m/s (12 m/min) L6 – 0,25 m/s (15 m/min) L7 – Öppning 0,17 m/s, stängning 0,09 m/s L8 – Öppning 0,25 m/s, stängning 0,17 m/s |
| L4 – S.C.A.-utgång Utgångsfunktion 24 V DC / max. 4 W. Radioutgångarna beror på mottagaren. | L1 – Öppningsindikator: släckt när grinden är stängd, lyser när den är öppen; blinkar långsamt under öppning och snabbt under stängning (fabriksinställning) L2 – Aktiv när grinden är stängd L3 – Aktiv när grinden är öppen L4 – Radioutgång 2 L5 – Radioutgång 3 L6 – Radioutgång 4 L7 – Underhållsindikator L8 – Elektriskt lås |
| L5 – Hinderkänslighet Högre känslighet reagerar på mindre motstånd. L8 inaktiverar hinderdetekteringen; får inte användas som en vanlig lösning på kärvning eller som ersättning för säkerhetsskydd. | L1 – Extremt hög känslighet L2 – Mycket hög L3 – Hög L4 – Medelhög L5 – Medellåg (fabriksinställning) L6 – Låg L7 – Mycket låg – tunga grindar L8 – Hinderdetektering avstängd |
| L6 – Delöppning Passage för fotgängare måste vara kortare än den inlärda totala rörelsesträckan. | L1 – 0,5 m L2 – 1,0 m (fabriksinställning) L3 – 1,5 m L4 – 2,0 m L5 – 2,5 m L6 – 3,0 m L7 – 3,4 m L8 – 4,0 m |
| L7 – Underhållsvarning Antal manövrer fram till underhåll. Öppning och stängning är två manövrer; en hel cykel omfattar båda. | L1 – Automatiskt efter hur krävande rörelsen är (fabriksinställning) L2 – 2 000 manövrer L3 – 4 000 manövrer L4 – 7 000 manövrer L5 – 10 000 manövrer L6 – 15 000 manövrer L7 – 20 000 manövrer L8 – 30 000 manövrer |
| L8 – Felhistorik Avläsning av de åtta senaste manövrerna; detta är inte ett justerbart standardvärde. | L1 – Senaste manövern L2 – Näst senaste manövern L3 – Tredje senaste manövern L4 – Fjärde senaste manövern L5 – Femte senaste manövern L6 – Sjätte senaste manövern L7 – Sjunde senaste manövern L8 – Åttonde senaste manövern |
Timer och grind som hålls öppen
En potentialfri P.P.-signal som varar längre än 2 s öppnar grinden och håller den öppen så länge signalen pågår, till exempel från ett tidur. Undantaget är läge II/L2, värde L5 ”Gemensam infart 2”. Vid en oväntad kontinuerlig signal, kontrollera timern eller modulens relä.
Felsökning och problemlösning
FLASH kan signalera ett fel med två identiska blinkserier som skiljs åt av en paus på cirka 1 s. Antalet blinkningar har inget samband med värde-LED:en vid programmering.
| Blinkningar | Orsak och nästa steg |
|---|---|
| 1 + 1 | BlueBUS stämmer inte överens med de inlärda enheterna. Kontrollera kablar, adresser och fotocellernas status; efter reparationen upprepa inlärningen. |
| 2 + 2 | Fotocell utlöst. Frigör ljusstrålen, rengör optiken och kontrollera inriktningen och adressen i funktionstabellen. |
| 3 + 3 | Hinderdetektering eller för stort motstånd. Kontrollera först mekaniken, kontrollera sedan inställningen II/L5 och säkra krafter. |
| 4 + 4 | STOP utlöst. Kontrollera säkerhetslisten, kontakterna och statusen för den inlärda ingången; STOP-anslutning. |
| 5 + 5 | Fel i interna parametrar. Vänta minst 30 s och prova att skicka ett kommando; kontakta service om felet återkommer. |
| 6 + 6 | Tillåtet antal manövrer överskridet. Låt drivenheten svalna och anpassa driften efter cykler och belastning. |
| 7 + 7 | Fel i interna elektriska kretsar. En tekniker kopplar från alla strömkällor och återställer strömmen efter en stund; kontakta service om felet återkommer. |
| 8 + 8 | En kontinuerlig signal blockerar ytterligare kommandon. Kontrollera knappen, timern och reläet vid ingångarna. |
LED på kretskortet
| Indikering | Betydelse / kontroll |
|---|---|
| BLUEBUS – släckt | Ingen strömförsörjning eller fel; kontrollera matning och säkringar när strömmen är frånkopplad. |
| BLUEBUS – regelbundet 1 blinkning/s | Normal drift. Vid ändring av en ingång kan den blinka två gånger snabbt. |
| STOP – lyser | Den inlärda STOP-ingången är i normalläge. Släckt = aktivering eller avvikande tillstånd. |
| P.P. / OPEN / CLOSE – lyser | Aktiv kommando på motsvarande ingång. Om inget kommando har getts, kontrollera om en knapp eller ett relä har fastnat. |
| L1 och L2 blinkar | Begäran om inlärning av enheter. |
| L3 och L4 blinkar | Begäran om inlärning av körvägen. |
Så här läser du historiken
- Gå till nivå II: håll SET intryckt i cirka 3 s och släpp vid L1.
- Välj ingångs-LED L8. Håll SET intryckt i cirka 3 s tills LED-indikatorn för manövern visas.
- Håll SET intryckt och välj de senaste manövrerna L1–L8 med OPEN/CLOSE. Antalet blinkningar motsvarar felet i tabellen ovan.
- Släpp SET och vänta i 10 s.
Om skyddet inte fungerar
Låt reparera det felaktiga skyddet så snart som möjligt. Tillfällig manövrering är endast möjlig under direkt uppsikt och när körvägen är fri och säker: efter att kommandot har avvisats, ge kommandot igen inom 3 s och håll det intryckt. Efter cirka 2 s rör sig grinden så länge du håller kommandot intryckt; när du släpper det stannar grinden. Detta är varken automatisk drift eller en ersättning för reparation. Bygla inte säkerhetsingångarna för permanent användning.
Underhåll och serviceräknare
Utför underhåll minst var 6:e månad eller efter 20 000 manövrer sedan senaste underhållet, beroende på vilket som inträffar först. En öppning och en stängning räknas som två manövrer. Kontrollera oftare i krävande miljöer.
- Koppla bort alla strömkällor, inklusive eventuell reservkraft.
- Kontrollera att infästningarna sitter fast och undersök om hjul, kuggstång och grindstyrning är rostiga eller slitna. Avlägsna smuts från skenan och fotocellernas optik.
- När strömmen har återställts ska du upprepa kontrollen av ändlägen, fotoceller, säkerhetslister och säkerhetskrafter.
- Dokumentera underhållet efter utförd service och nollställ servicräknaren.
| Räknarens status | Underhållsindikering |
|---|---|
| Under 80 % av inställd gräns | FLASH fungerar normalt; underhållsutgången lyser i 2 s när öppningen startar. |
| 81–100 % | FLASH lyser i 2 s vid starten; underhållsindikatorn blinkar medan grinden rör sig. |
| Över 100 % | FLASH lyser i 2 s både vid starten och slutet; underhållsindikatorn blinkar kontinuerligt. |
Avläsning och nollställning av servicräknaren
Välj gränsvärde via II/L7. För att läsa av räknaren, håll SET intryckt i cirka 3 s, välj L7 och håll SET intryckt i ytterligare cirka 3 s. Tryck kort på OPEN/CLOSE medan du fortfarande håller SET intryckt och räkna blinkningarna: en blinkning motsvarar 10 % av det inställda gränsvärdet. Släpp sedan SET.
Nollställning efter underhåll: med L7 valt och SET fortfarande intryckt, tryck samtidigt på OPEN + CLOSE i minst 5 s. När blinkningarna bekräftar nollställningen släpper du knapparna. Vänta 10 s tills processen är klar. Detta är endast en underhållsräknare; den raderar inte sändare och ersätter inte inlärning av enheter eller körväg.
Ny inlärning och mottagarminne
Upprepa relevant inlärning inlärning. Radera radiominnet enligt anvisningarna för den specifika mottagaren. Använd inte proceduren för att nollställa servicräknaren som en universell återställning av styrenheten.
Manuell frikoppling
Frikoppla endast när grinden står stilla. Koppla bort strömmen och säkra grindbladet så att det inte kan röra sig av sig självt. När grinden är frikopplad måste du kontrollera hela dess vikt.
- Skjut undan låsskyddet.
- Sätt i nyckeln och vrid den medurs.
- Dra ut frikopplingshandtaget och skjut grinden för hand.
- Gör momenten i omvänd ordning för att åter låsa grinden. Kontrollera att växellådan åter går i ingrepp innan du kör grinden elektriskt.
Tekniska specifikationer för NICE RUN2500I
| Parameter | Värde |
|---|---|
| Avsedd användning | Ett skjutgrindblad |
| Styrning | RUA2 + RUA3-frekvensomriktare |
| Nätspänning | 230 V AC / 50–60 Hz; se märkskylten på den aktuella drivenheten |
| Motor | Trefasmotor som drivs av en frekvensomriktare |
| Max. grindbladsvikt / grindbladslängd | 2 500 kg / 18 m |
| Gränslägesbrytare | Elektromekanisk |
| Katalogangiven hastighet utan belastning | 0,26 m/s; inställning L4 = 0,17 m/s, valbart intervall 0,06–0,25 m/s |
| Märkhastighet | 0,15 m/s vid L4 |
| Max. kraft / vridmoment | 1 660 N / 60 Nm |
| Märk-kraft / vridmoment | 700 N / 25 Nm |
| Märkeffekt / märkström | 450 W / 2,6 A |
| Toppeffekt / toppström | 650 W / 3,7 A |
| Katalogangivet antal cykler | 56 cykler/h |
| Gräns för antal driftscykler | Enligt tabellerna för längd och vikt; katalogvärdet är inte en universell gräns. |
| Kontinuerlig drift vid nominella förhållanden | 45 min; vid 50 °C högst 20 min |
| Kuggdrev | 18 tänder, modul 4 |
| Hjälputtag | 24 V DC, −30 % / +50 %, max. 100 mA totalt |
| S.C.A. | 24 V DC, max. 4 W |
| BlueBUS | Max. 15 belastningsenheter |
| Kapslingsklass / temperatur | IP44 / −20 till +50 °C |
| Motorns vikt | 25 kg |

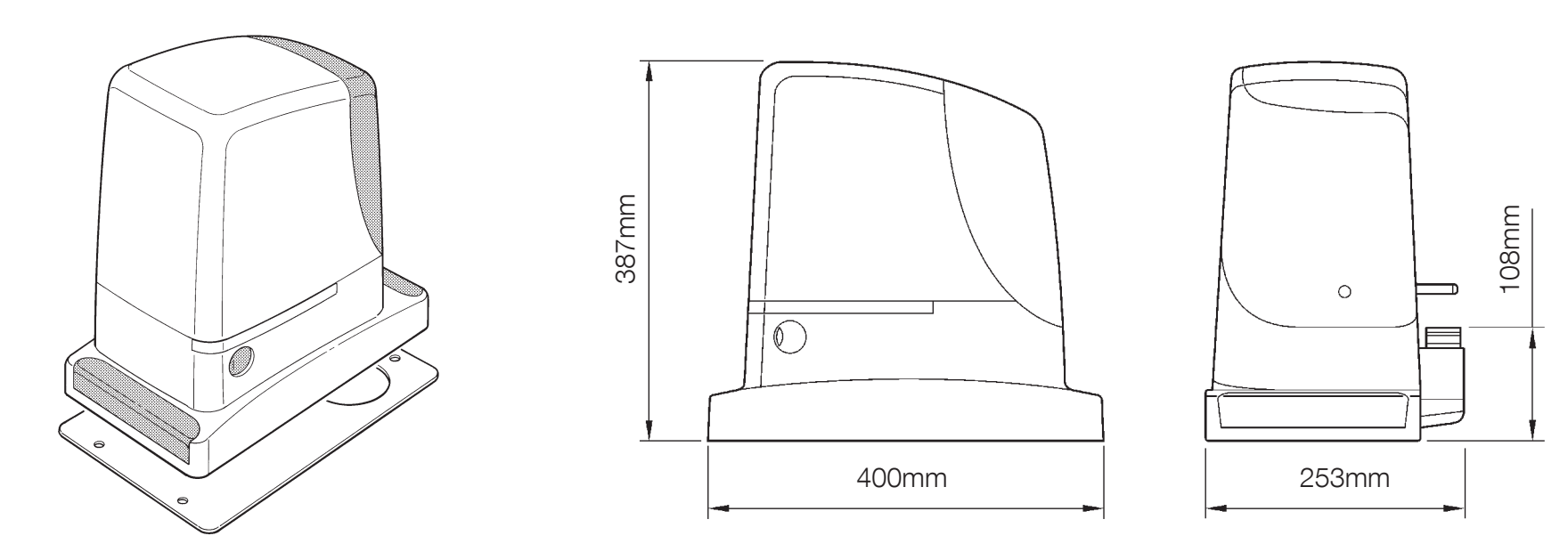

| Mått | 400 × 255 × 390 mm (katalog); se monteringsmåtten på ritningen nedan. |
Katalogvärden och värden vid toppbelastning eller nominell belastning beskriver olika driftsförhållanden; använd märkplåten och toppbelastningen vid dimensionering av matningen. Måtten på originalmonteringsritningen anges i mm. Ritningen bevarar måtten, inklusive kugghjulets position.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
