NICE Run RUN1500P – separat drivsystem för skjutgrindar
| Produkttillgänglighet: | på frågan | Produkten kanske inte är tillgänglig, kontakta oss för mer information. |
|---|
på frågan
11 665,09 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning NICE Run RUN1500P – separat drivsystem för skjutgrindar
NICE RUN1500P är en separat irreversibel motor för skjutgrind med grindblad på upp till 1 500 kg och 14 m. Motorn är 24 V DC, nätspänning 230 V AC. Den har en inbyggd styrenhet RBA3R10 och en induktiv gränslägesbrytare.
RUN1500P känner av ändlägena utan mekanisk arm. Den separata motorn skiljer sig från ett kit: välj radiomottagare, fjärrkontroll, fotoceller, varningsljus och kuggstång efter önskad utrustning.
Tillbehör och styrenhet
Den separata motorn har en styrenhet. För en komplett automatisering behöver du komplettera med kuggstång, manövrering och säkerhetsanordningar som passar den aktuella grinden.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Inställning och service av motorn; kontrollera märkningen på det monterade kretskortet vid byte. | |
| Varningsljus | Signalerar att grinden är i rörelse. FLASH-utgången är lågspänd. | |
| Fotoceller | Känner av hinder i det skyddade området. De ersätter inte en bedömning av grindens samtliga risker. | |
| Fjärrkontroll | Välj fjärrkontroller efter mottagare och familj av radiokodning. | |
| Mottagare | Utan mottagare kan en fristående motor inte ta emot radiokommandon. NICE-mottagare. |
|

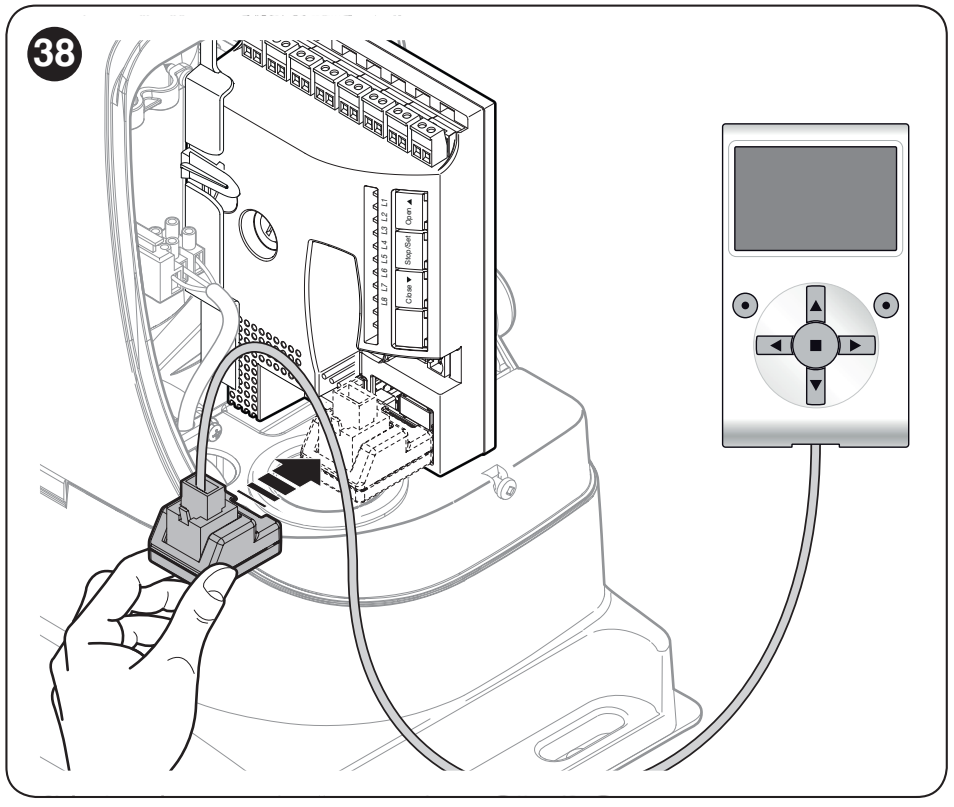

| Styrning via mobiltelefon | Skilj mellan inställning av drivenheten och den dagliga styrningen. Wi-Fi-relämoduler ansluts med en potentialfri kontakt. |
|
| Antenn | Förbättrar mottagningen vid lämplig placering. Antennen är inte strömförsörjning till signallampan. |
|
| Knappsats | Inpassering utan separat fjärrkontroll. |
|
| Nyckelbrytare | Styrning med nyckel via en potentialfri kontakt. | |
| Kortläsare | Passering med kort eller nyckelbricka. |
|
| Kuggstång | Överför drevets rörelse till grindbladet. Välj typ utifrån belastning och infästning. | |

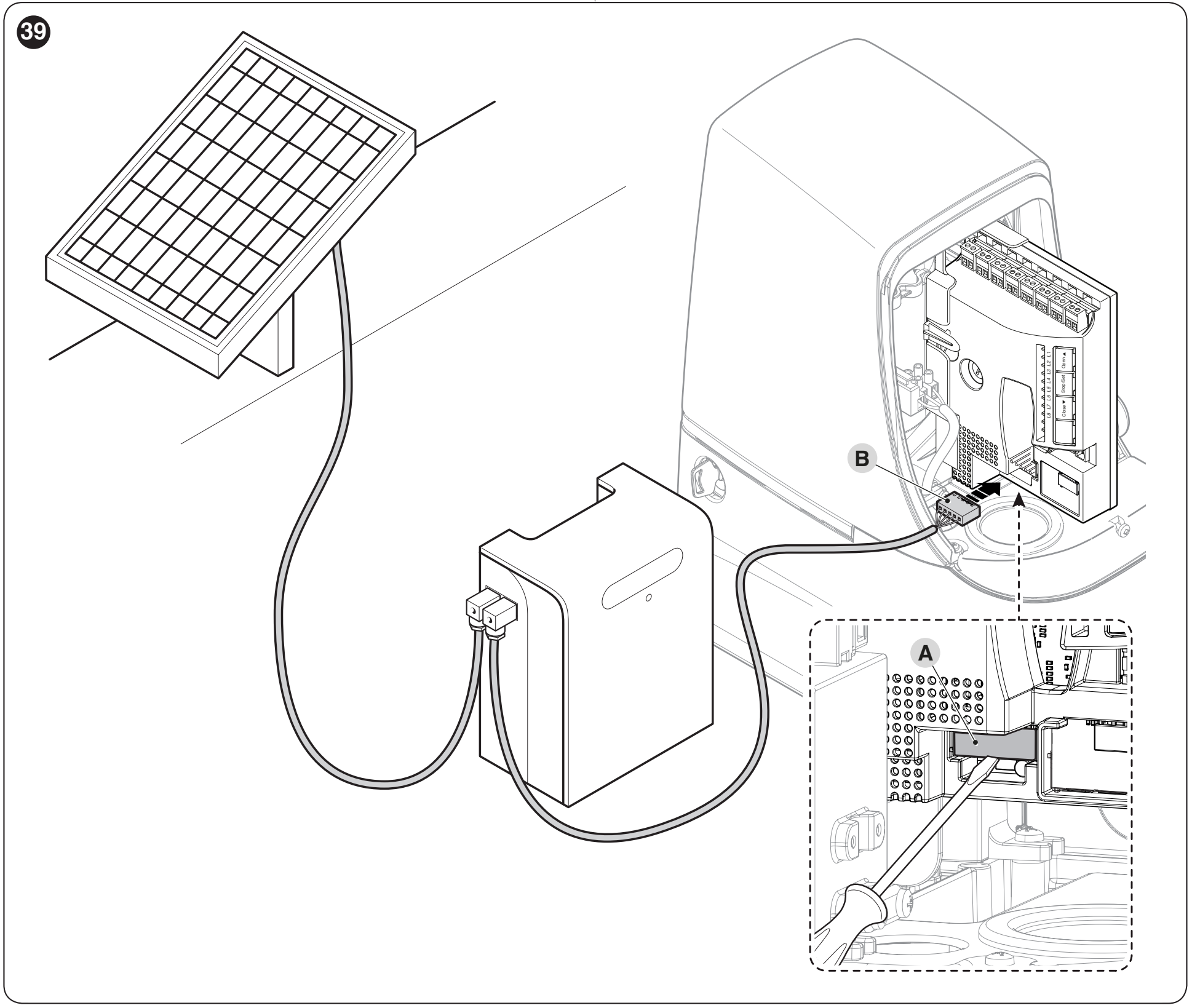

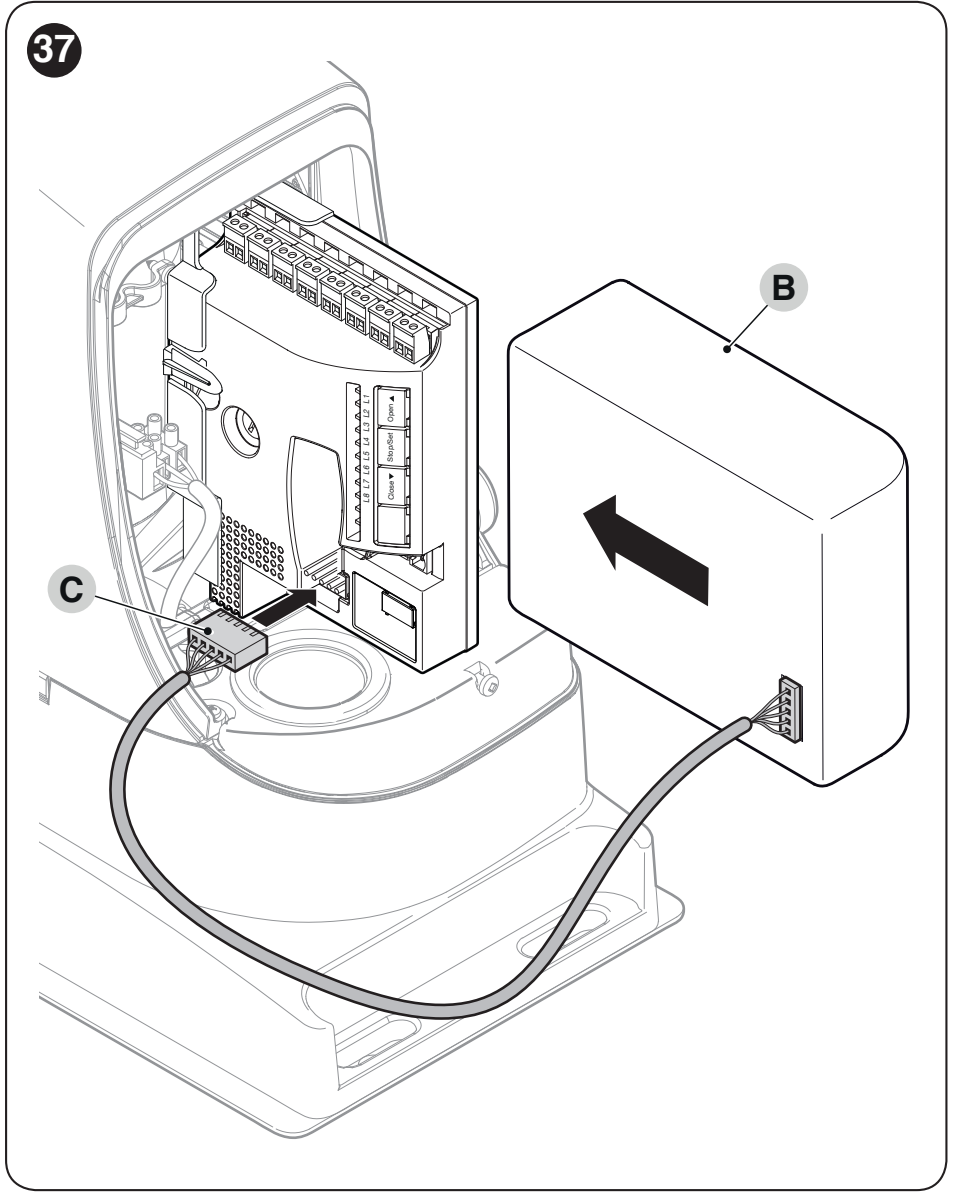

| Reservkraft | Möjliggör begränsad drift vid strömavbrott. |
|
Aktuellt ersättningskort: RBA3R10. Äldre RBA3 har ersatts. Vid befintlig installation ska du kontrollera det faktiska kretskortet och kontakterna. RUN-familjens beteckning innebär inte i sig att alla modeller har samma styrning.
Utrustning för den fristående drivenheten RUN1500P

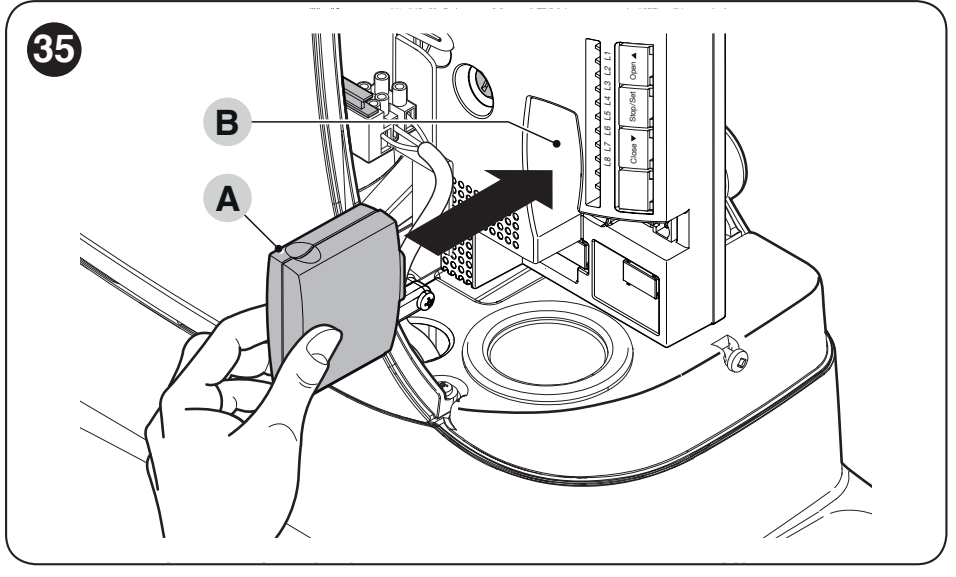

RUN1500P levereras som en fristående motor med styrning. Välj radiomottagare, fjärrkontroller, fotoceller, varningsljus och kuggstång utifrån den aktuella grinden. Kom överens om utrustningen för paketet vid beställningen.
Drivsystemets egenskaper
- Robust stomme av aluminiumlegering med epoxibehandling och slagtåligt hölje.
- BlueBUS med tvåledaranslutning och stöd för adresserbara fotoceller.
- Inställning av hastighet, kraft och paus; automatisk stängning kan väljas till.
- Styrningen tar hänsyn till temperaturen och begränsar antalet manövrer vid överbelastning. Kraftmarginalen måste fortfarande kontrolleras mekaniskt.
- Diagnostik via varningsljus och LED, minne för de åtta senaste manövrerna och servicräknare.

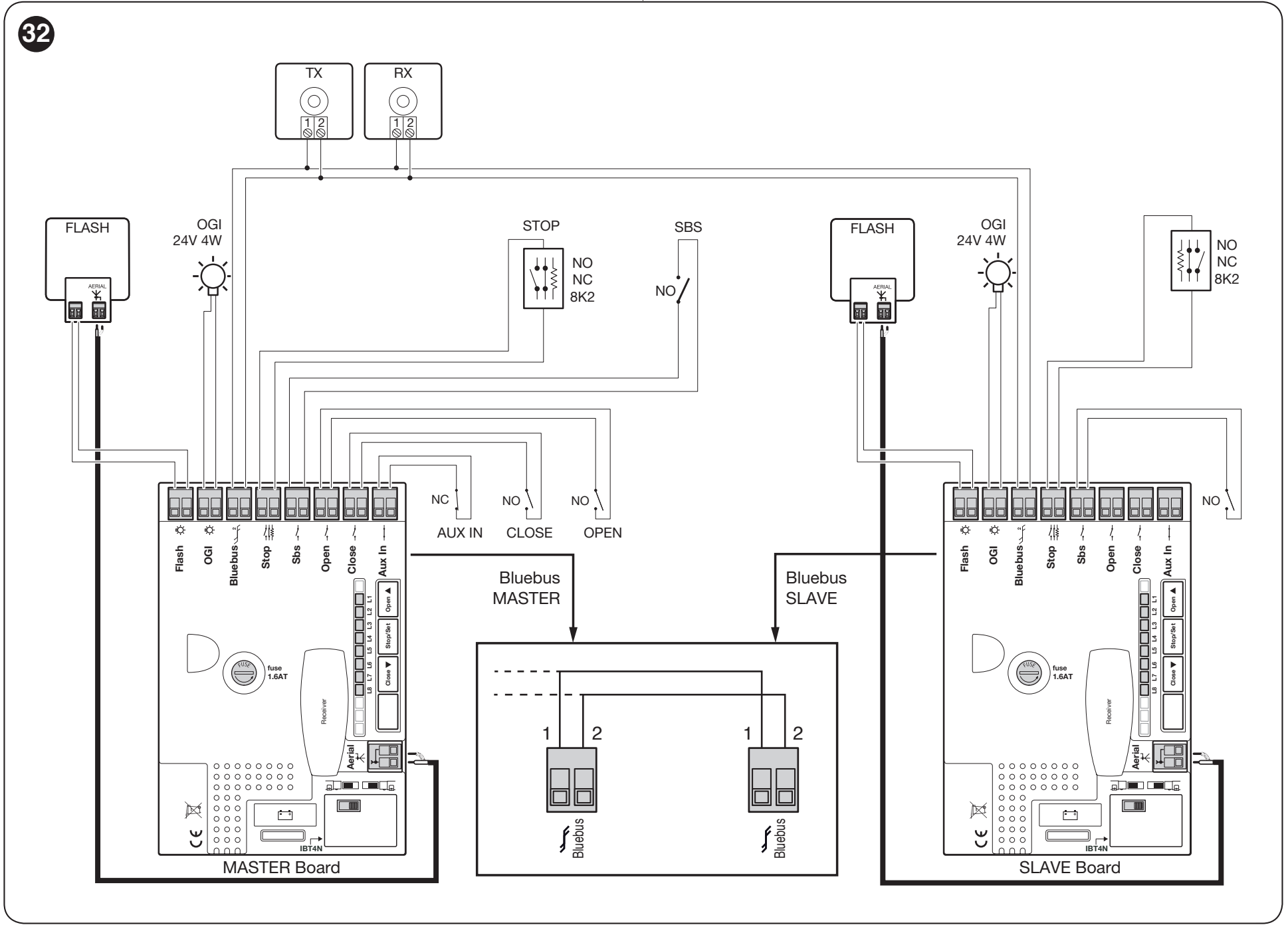

- Master/Slave för två skjutgrindblad som rör sig mot varandra.
Val av drivsystem och driftbegränsningar
RUN1500P är avsedd för ett skjutgrindblad på upp till 1 500 kg och 14 m långt. Vikt, längd och rörelsemotstånd bedöms tillsammans. Uppgiften om maximal vikt innebär inte att varje grind på 1 500 kg bör köras med högsta hastighet.
| Vad som ska kontrolleras | Gräns/villkor |
|---|---|
| Grindbladets vikt | Högst 1 500 kg; antalet cykler och tillåten hastighet minskar beroende på vikten. |
| Grindbladets längd | Högst 14 m; längden avgör grundantalet cykler. |
| Start | Den kraft som krävs måste vara mindre än hälften av 1 000 N, det vill säga mindre än 500 N. |
| Jämn rörelse | Den kraft som krävs måste vara mindre än hälften av 560 N, det vill säga mindre än 280 N längs hela rörelsebanan. |
| Marginal | NICE rekommenderar en kraftmarginal på 50 % för ökad friktion vid ogynnsamt väder. |
Vid normalt val rekommenderar vi att även lämna marginal för mått och vikt, och som riktvärde hålla sig under 80 % av maxvärdena. Detta är en vägledning vid val, inte en ersättning för mätning av den kraft som krävs eller kontroll av vind, isbildning och cykeltabellen. Grindbladet ska kunna skjutas jämnt för hand och får inte börja röra sig av sig självt.
Antal cykler efter längd
| Grindbladets längd | Cykler/tim | I följd |
|---|---|---|
| Upp till 4 m | 60 | 30 |
| Över 4 till 6 m | 40 | 20 |
| Över 6 till 7 m | 34 | 17 |
| Över 7 till 8 m | 30 | 15 |
| Över 8 till 10 m | 20 | 12 |
| Över 10 till 12 m | 20 | 10 |
| Över 12 till 14 m | 17 | 8 |
Reduktion beroende på vikt
| Grindbladets vikt | Andel cykler | Högsta hastighet |
|---|---|---|
| Upp till 200 kg | 100 % | V6 |
| Över 200 till 400 kg | 100 % | V6 |
| Över 400 till 500 kg | 95 % | V6 |
| Över 500 till 600 kg | 90 % | V5 |
| Över 600 till 700 kg | 85 % | V5 |
| Över 700 till 800 kg | 80 % | V5 |
| Över 800 till 900 kg | 75 % | V5 |
| Över 900 till 1 000 kg | 70 % | V4 |
| Över 1 000 till 1 200 kg | 65 % | V4 |
| Över 1 200 till 1 350 kg | 60 % | V3 |
| Över 1 350 till 1 500 kg | 55 % | V3 |
Multiplicera värdena i den första tabellen med andelen i den andra och överskrid inte resultatet. En cykel innebär en öppning och en stängning. Exempel: grindblad 5 m/650 kg: 40 × 0,85 = 34 cykler/tim, 20 × 0,85 = 17 i följd, högst V5. Kontinuerlig drift får pågå i högst 10 minuter. Vid hög temperatur kan skyddet begränsa antalet rörelser ytterligare. Inställning av hastighet.

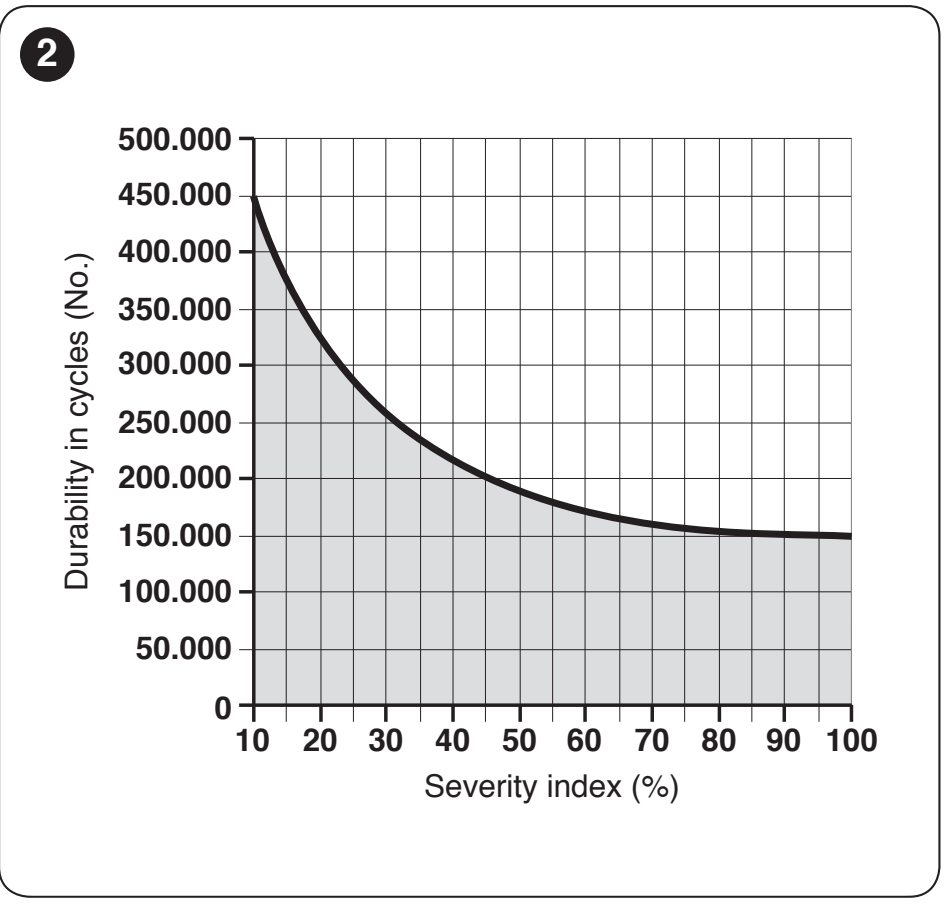

Ungefärlig livslängd
Lägg ihop indexen för längd, vikt och relevanta förhållanden. Leta upp summan på den vågräta axeln i diagrammet och avläs det ungefärliga antalet cykler. Resultatet är en uppskattning vid regelbundet underhåll, inte en garanti för livslängd eller ett antal år.
| Automatiseringens samlade egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Längd under 6 m | 5 % |
Vågrätt: index i %. |
| 6 till 9 m | 10 % | |
| 9 till 12 m | 15 % | |
| 12 till 14 m | 20 % | |
| Vikt 100 till 200 kg | 5 % | |
| 200 till 400 kg | 10 % | |
| 400 till 600 kg | 20 % | |
| 600 till 800 kg | 30 % | |
| 800 till 1 000 kg | 40 % | |
| 1 000 till 1 200 kg | 50 % | |
| 1 200 till 1 500 kg | 60 % | |
| Över 40 °C / under 0 °C eller luftfuktighet över 80 % | 20 % | |
| Damm, sand eller salthalt | 15 % | |
| Hastighet högre än L4 ”snabb” | 15 % |
Exempel: 6,5 m / 450 kg i dammig miljö: 10 % + 20 % + 15 % = 45 %, i diagrammet cirka 200 000 cykler. Om värdet ligger på gränsen mellan intervall väljer du det högre indexet för en konservativ bedömning. Extrapolera inte diagrammet utanför det visade området. Drivningen får inte installeras i en sur, salt eller explosiv atmosfär; raden om salthalt i tabellen innebär inte att sådan användning är tillåten.
Montering av drivning och kuggstång
Låt en behörig fackperson utföra monteringen och den elektriska anslutningen. Koppla bort nätspänningen och eventuell batteri- eller solcellsförsörjning innan du utför arbete. Grinden måste ha fasta mekaniska ändstopp, skydd mot urspårning och tillräckligt stabil styrning. Drivningens ändlägesbrytare ersätter inte grindens mekaniska ändstopp.
- Kontrollera att grinden kan föras jämnt för hand längs hela rörelsebanan och gränsvärdena för den kraft som krävs. Säkra klämriskområden, även den bakre delen av skjutgrinden.
- Välj ett stabilt, plant fundament på en plats som inte riskerar att översvämmas. Se till att det går att komma åt nyckeln och kåpan. Förbered kabelrören så att vatten inte leds in i drivningen.

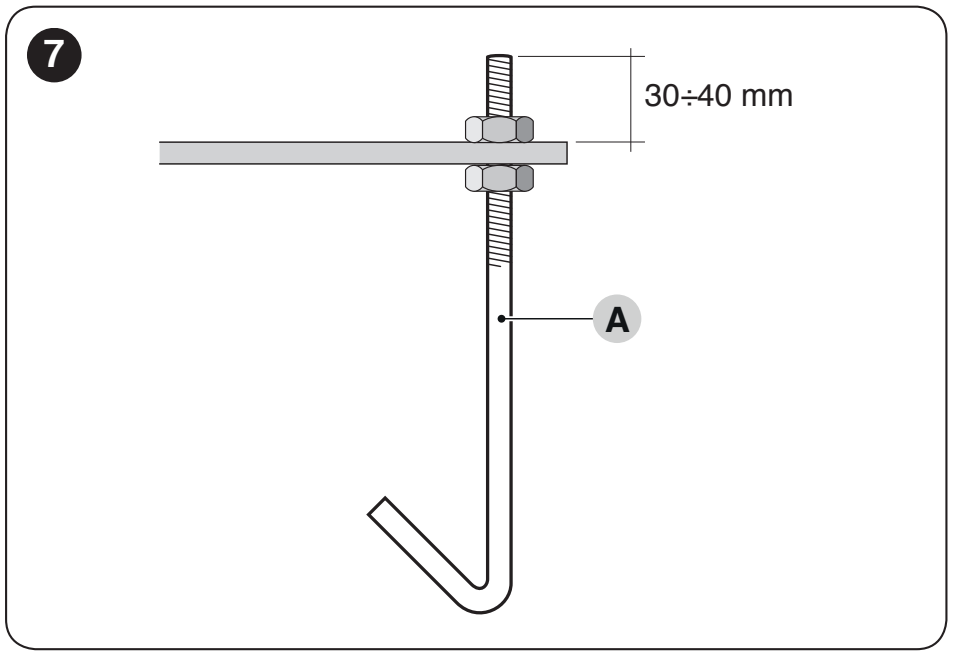

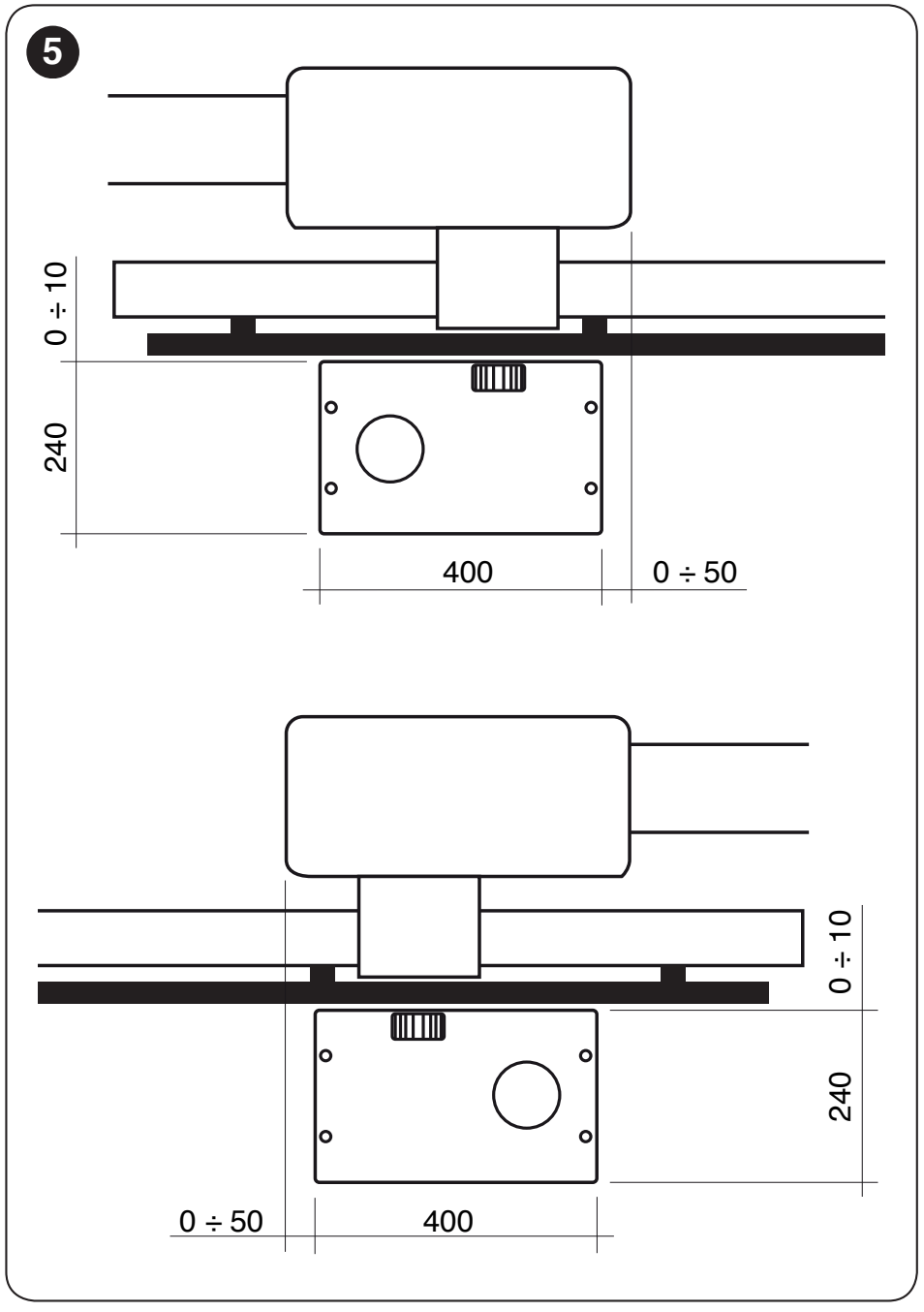

- Placera förankringsplattan parallellt med grinden enligt originalritningen. Ankarnas gängor ska sticka upp cirka 30–40 mm ovanför plattan. Låt betongen härda helt innan du drar åt.
- Montera drivningen och rikta in den mot grindbladet. När kuggstången är monterad drar du åt fästena och täcker muttrarna med de medföljande kåporna.

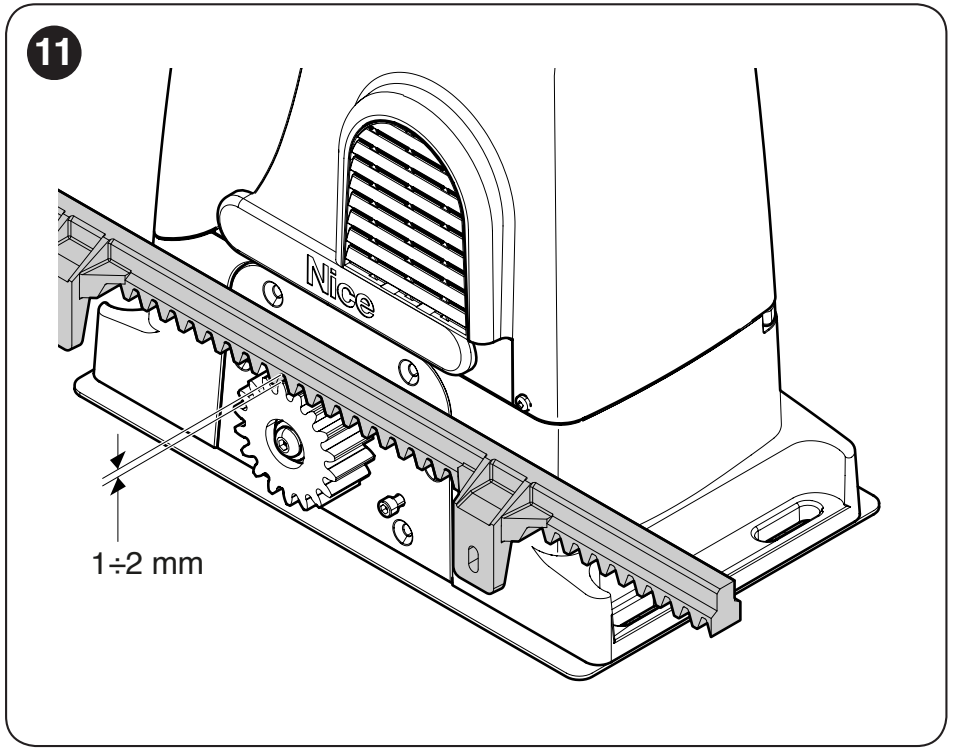

Kuggstång – modul 4
Kuggdrevet har modul 4, 18 tänder. Kuggstången måste ha samma modul och en bärförmåga som passar grindbladet. Grindens vikt får inte vila på kuggdrevet. Välj nylon- och stålvarianter utifrån uppgifterna för den specifika kuggstången, inte bara utifrån att modulen är densamma.
- Frikoppla motorn och placera grindbladet minst 50 cm från det stängda ändläget när du monterar kuggstången.

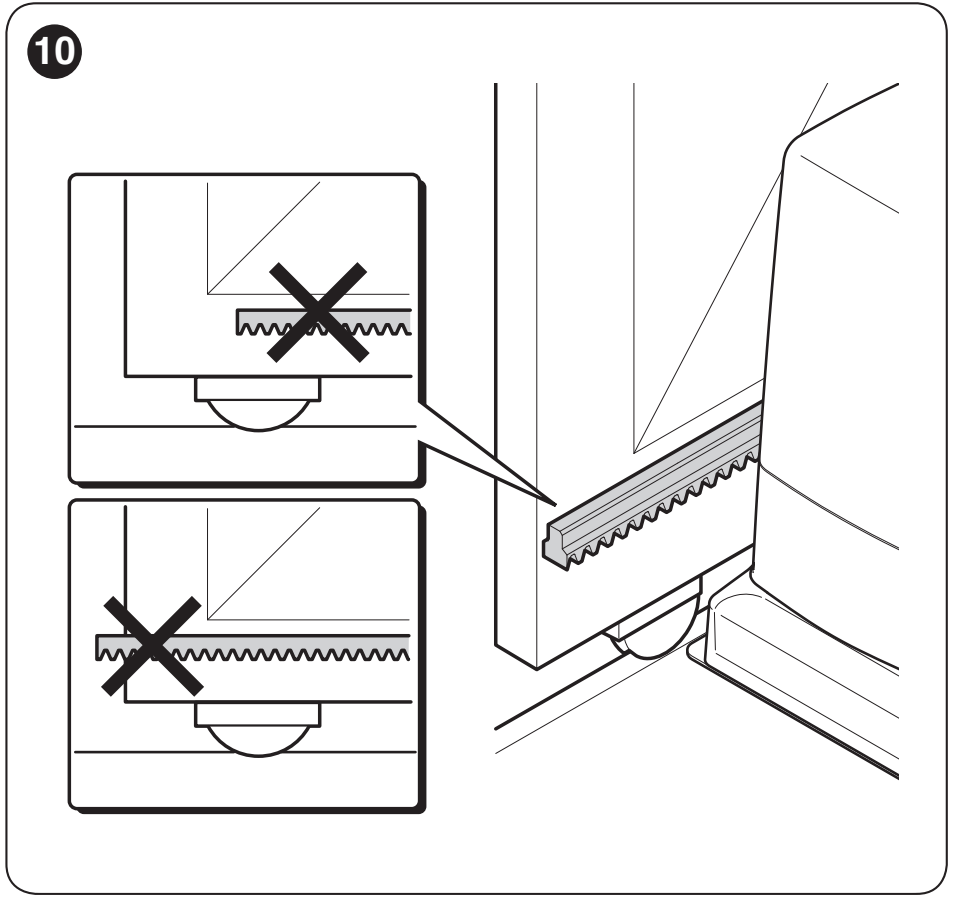

- Fäst kuggstången i grindbladet med lämpliga fästen. Lämna ett avstånd mellan kuggstången och kuggdrevet längs hela rörelsebanan på 1–2 mm.
- Behåll ett jämnt tandavstånd när du sammanfogar delarna. För grinden för hand längs hela rörelsebanan och kontrollera inriktningen; sidoförskjutningen får enligt tillverkaren vara högst 5 mm.
- Kontrollera åter fri rörelse, spel och ändlägesbrytarnas funktion efter åtdragning.
Ändlägen – skillnader mellan varianterna
RUN1500P har en induktiv ändlägesbrytare. Den känner av ändlägesdelarna utan att någon mekanisk arm trycks in. Montera avkänningselementen enligt den medföljande enheten RBA1 så att de reagerar tillförlitligt i båda riktningarna innan de mekaniska ändstoppen nås. Justera drivningens induktiva avkänningselement.

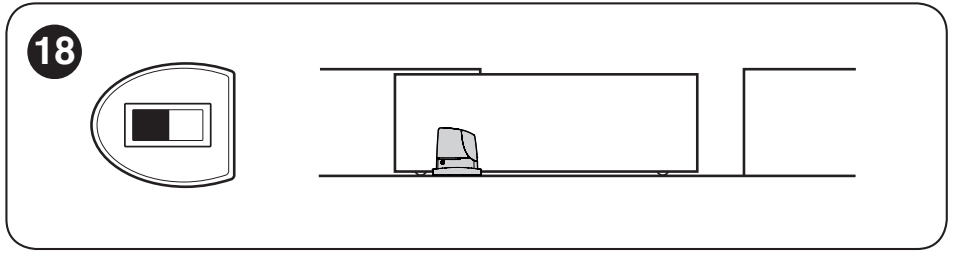

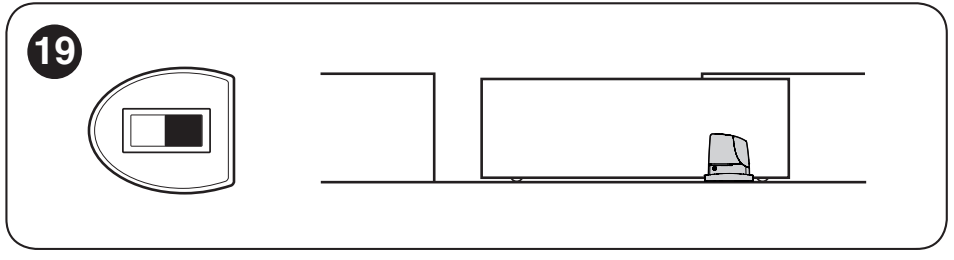

Ställ in öppningsriktningen med omkopplaren på kretskortet efter drivningens orientering innan du startar inlärningen. Koppla bort all strömförsörjning när du ändrar riktning. Efter inlärning av rörelsebanan kontrollerar du att hastigheten sänks cirka 50–70 cm före ändläget och att grinden stannar cirka 2–3 cm före det mekaniska ändstoppet. Det faktiska läget måste bekräftas genom att båda riktningarna testas.
Kablage
| Användning | Kabel och maximal längd |
|---|---|
| Nätspänning | 3 × 1,5 mm² upp till 30 m. Vid längre sträckor: 3 × 2,5 mm² och skyddsjordning vid automatiseringen enligt elektrikerns projektering. |
| Varningslampa | 2 × 0,5 mm²; 20 m. |
| Antenn | RG58; högst 20 m, rekommenderad längd under 5 m. |
| BlueBUS / fotoceller | 2 × 0,5 mm² upp till 30 m; vid sträckor över 30 m och upp till 50 m: 2 × 1 mm². |
| Fasta säkerhetskanter | 2 × 0,5 mm²; 30 m, anslutning enligt STOP-typ. |
| Rörlig säkerhetskant | 2 × 0,5 mm²; 30 m; överföring till det rörliga grindbladet löses med lämplig utrustning, t.ex. FT210B. |
| Nyckelbrytare | 2 kablar på 2 × 0,5 mm² eller en kabel på 4 × 0,5 mm²; 50 m. |
Använd kablar som är lämpliga för den aktuella miljön. Lämna cirka 20–30 cm extra kabel i drivningen och fäst kablarna så att de inte lossnar från plintarna. Nätkabeln måste ha en skyddsledare och kunna kopplas bort helt på ett säkert sätt.

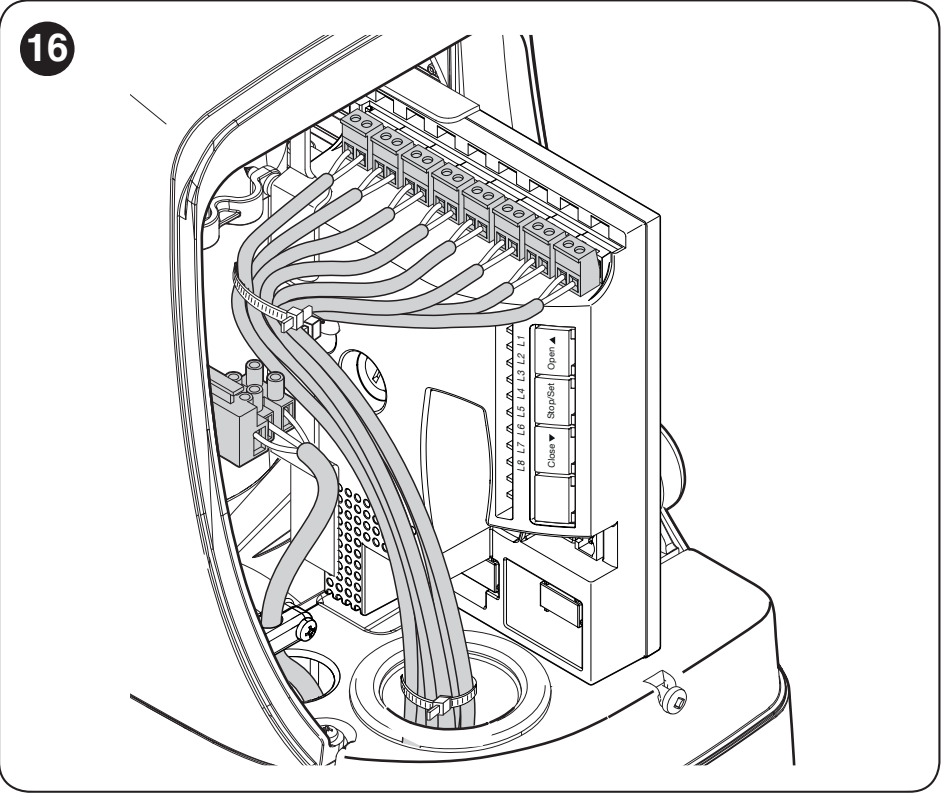

Anslutningar och orientering på kretskortet

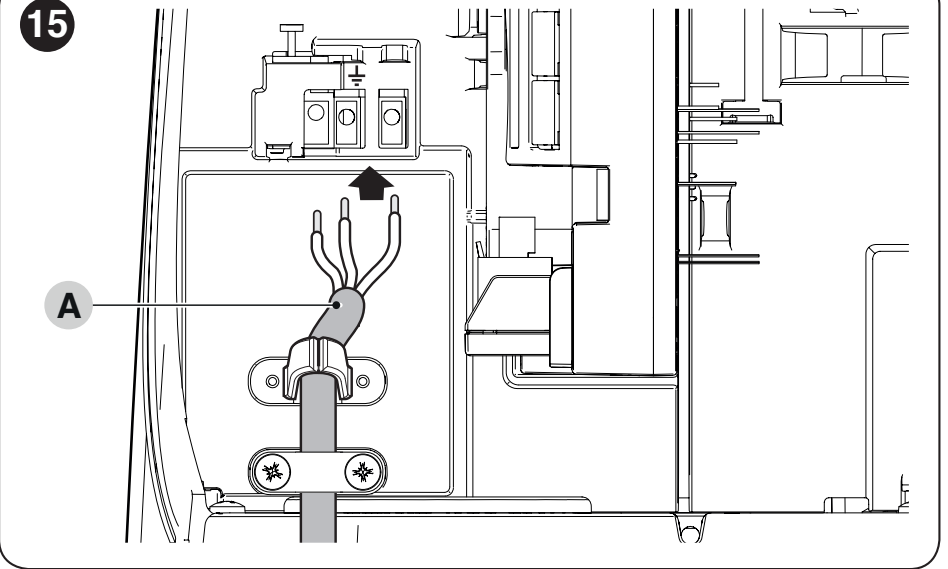

Drivningen matas med 230 V AC; den egna motorn är 24 V DC. Anslut inte nätspänning till lågspänningsplintarna eller BlueBUS. Kortet har knapparna OPEN, STOP/SET och CLOSE, LED-indikeringarna L1–L8, en SM-mottagarkontakt och ett BusT4-gränssnitt via IBT4N.

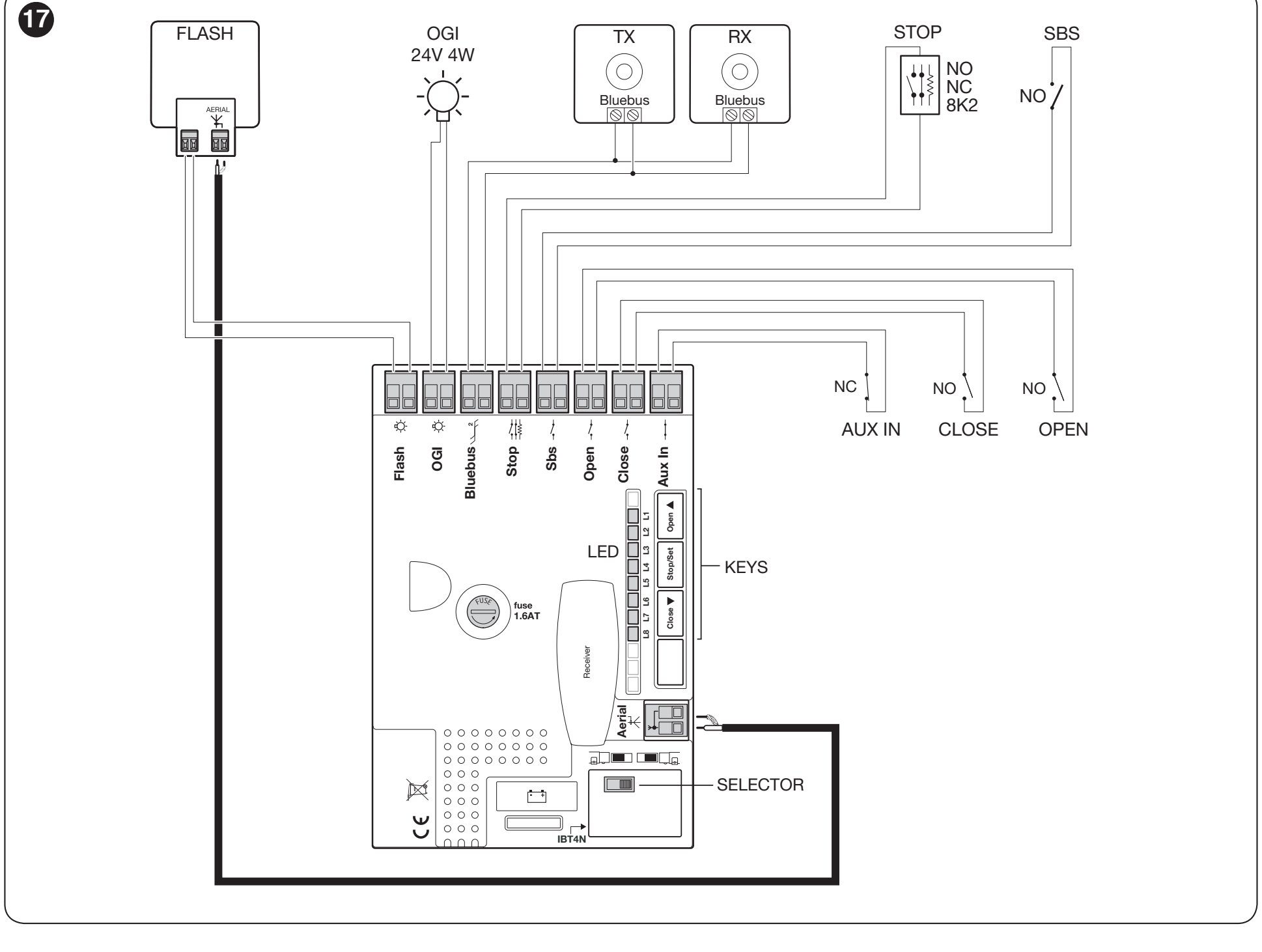

Kopplingsschema
FLASH = blinkljus; OGI = programmerbar utgång; TX/RX = sändare och mottagare till fotocell; Aerial = antenn; Receiver = fjärrkontrollmottagare; Selector = riktningsomkopplare. Plintbeteckningarna är desamma som på kortet.
| Plint | Anslutning och viktigt villkor |
|---|---|
| FLASH | Utgång för ett eller två varningsljus med 12 V-lampa, högst 21 W enligt tillverkarens kopplingsanvisningar. För LED-utrustning, använd en kompatibel ELDC. Blinkljus och antenn. |
| OGI | 24 V DC (−30 % / +50 %), högst 4 W; funktionen bestäms av II/L4. Fabriksinställningen är radio utgång 3, inte automatiskt en indikatorlampa för öppen grind. Utgångens polaritet (+/−) anges inte i schemat; härled den inte från hjälpmatningen. |
| BlueBUS | Tvåtrådig matning och kommunikation för kompatibla tillbehör. Fotocellerna ansluts parallellt utan polaritet. |
| STOP | Säkerhetsingång NO, NC eller 8,2 kΩ; typen identifieras vid inlärningen. En statusändring stoppar rörelsen med en kort återgång. |
| SbS | Stegvis manöver via en potentialfri NO-kontakt; funktionen beror på II/L2. |
| OPEN | Öppning via potentialfri NO-kontakt. |
| CLOSE | Stängning via potentialfri NO-kontakt. Om I/L7 ON, är det fråga om partiell öppning. |
| Aux In | Hjälp- ingång, NC som fabriksinställning med STOP-funktion. Programmeras om via Oview. Det är inte en utgång för tillbehörsmatning. |
| ANTENNA / Aerial | Koaxialkabelns mittledare och skärm ansluts enligt originalschemat; det är inte en matning med +/−. |

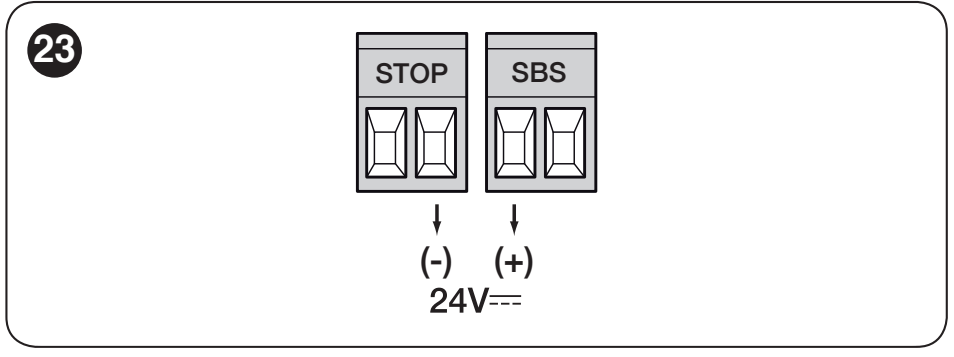

Hjälpmatning – specifik polaritet
Med kontakten orienterad som på följande bild: höger plint i STOP-plintparet = minus (−), vänster plint i SbS-plintparet = plus (+). Hjälputgången är 24 V DC, −30 % / +50 %, totalt högst 100 mA. Anslut tillbehörets + till matningens + och − till matningens −; dess NO/COM-styrkontakt förblir separat.
Polordningen gäller för denna hjälpmatning. Överför den inte till FLASH, OGI, antennen eller BlueBUS. En modul med högre strömförbrukning måste ha en lämplig separat strömkälla; anslut dess potentialfria kontakt till SbS. Aux In används inte för matning.

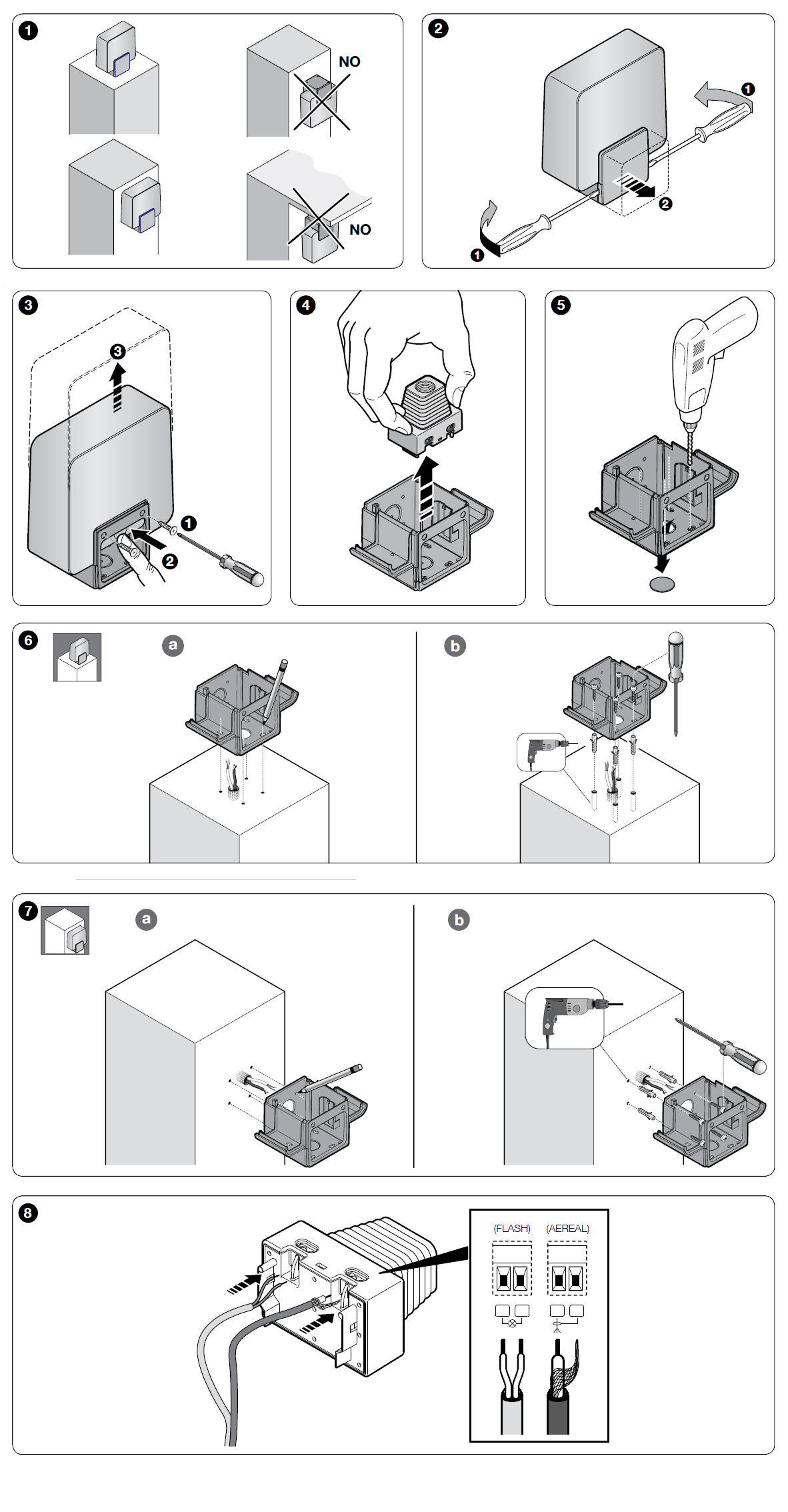

ELDC-blinkljus och antenn
ELDC har en lågspänningsingång för ljuset på 12–36 V DC, som ansluts till FLASH. Detaljbilden nedan skiljer mellan ljusparet och antennparet. Anslut inte 230 V till ljusparet. I den visade kopplingen anger tillverkaren inte polariteten (+/−) för ljusparet; använd inte polariteten från STOP/SbS-hjälputgången där.
Antenn
Anslut ELDC-antennen eller ABFKIT med en separat RG58-kabel till antenningången: mittledaren till signalsymbolen och flätan till skärmsymbolen enligt schemat. Anslut inte antennledningarna till matningsparet. Antennen måste vara anpassad till mottagarens frekvens.
Nyckelbrytare, relä och manöveringångar
Till SbS, OPEN och CLOSE ska potentialfria NO-kontakter. Vid EKS eller en relämodul ansluts COM och NO för den valda kontakten till plintparet för motsvarande ingång. Kontakterna har ingen +/−-polaritet. Mata inte ingångarna med modulens matningsspänning. Med en permanent OPEN-kontakt kan grinden förbli öppen, som med en timer; bryt inte drevets nätmatning för detta ändamål.
STOP och säkerhetslist
| Enhetstyp | Anslutningsprincip |
|---|---|
| NO-kontakter | Parallellt. |
| NC-kontakter | Seriekopplade. |
| Två säkerhetslister på 8,2 kΩ | Enligt tillverkaren kan de parallellkopplas; vid fler än två används en kaskad med ett avslutningsmotstånd på 8,2 kΩ. |
| Kombination av NO/NC | Parallella grenar; i NC-grenen seriekopplas ett motstånd på 8,2 kΩ enligt godkänd koppling. |
Potentialfria kontakter och passiva resistiva säkerhetslister har ingen matningspolaritet (+/−). En elektronisk säkerhetslist kan behöva egen matning – kontrollera dess bruksanvisning. Efter varje ändring av kopplingen ska du utföra inlärning av enheter och ett säkerhetstest. En NO/NC-koppling i sig garanterar inte samma feldiagnostik som en resistiv säkerhetslist. Bygla inte säkerhetsingången för att ta bort ett fel.

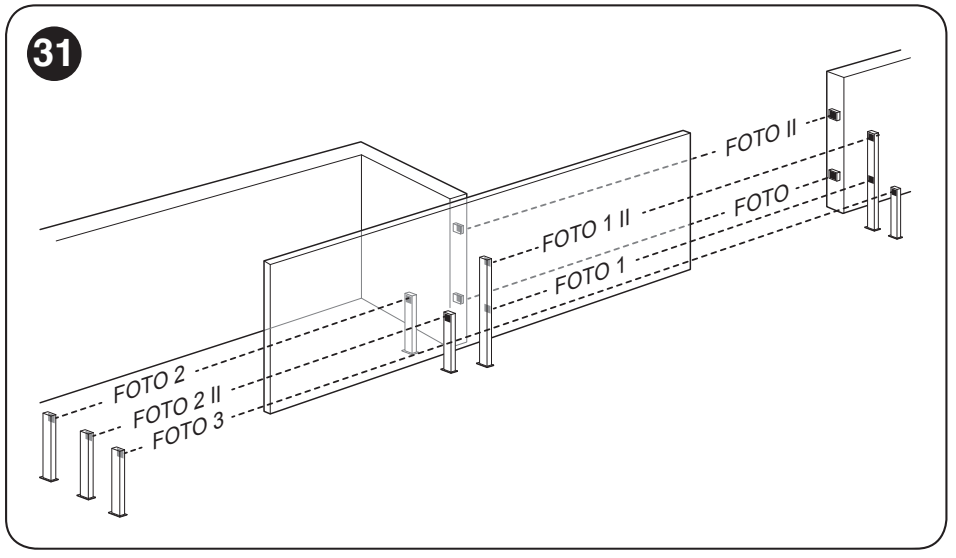

BlueBUS-fotoceller
Till exempel EPMB: anslut både TX- och RX-enheten parallellt till samma två BlueBUS-ledare. Ingen plus- eller minuspol tilldelas. TX och RX i samma par måste ha samma byglingar och adress; nästa par får en annan adress som stöds. Efter att en enhet lagts till eller tagits bort ska du upprepa inlärningen.
| Fotocellparens adress | Skyddad rörelse / placering |
|---|---|
| FOTO | Yttre par, cirka 50 cm; stoppar och vänder rörelsen vid stängning. |
| FOTO II | Yttre par, cirka 100 cm; skydd vid stängning. |
| FOTO 1 | Inre par, cirka 50 cm; skydd vid stängning. |
| FOTO 1 II | Inre par, cirka 100 cm; skydd vid stängning. |
| FOTO 2 | Yttre par för skydd vid öppning. |
| FOTO 2 II | Inre par för skydd vid öppning. |
| FOTO 3 | Par som täcker hela rörelseområdet; samtidig användning med FOTO II kräver korrekt inbördes placering av TX/RX. |
Exakt inställning av byglarna finns på fliken EPMB – bygeltabell. Kontrollera efter inställningen den optiska inriktningen och varje pars reaktion i dess skyddade riktning. Ändra inte paret till en öppningssignal genom att klippa av förbindelsen A vid normal säkerhetskonfiguration.
EPMOW behöver IBW och ersätter inte ett trådbundet par utan ytterligare utrustning. FT210B med batteridriven sändare på den rörliga grinden överför statusen för den resistiva säkerhetslisten till BlueBUS; inkoppling och adressering ska följa anvisningarna för FT210B.
Första idrifttagning och inlärning
- Kontrollera monteringen, ändlägesbrytarna, jordningen och anslutningarna. Grinden ska stå ungefär mitt på sin bana och motorn ska vara låst.
- Anslut strömförsörjningen. BlueBUS ska blinka ungefär en gång per sekund, fotocellernas TX/RX ska visa aktivitet; FLASH och OGI ska vara släckta. Vid fel ska strömförsörjningen kopplas bort och anslutningarna kontrolleras.
- Utför inlärning av enheterna, därefter inlärning av rörelsebanan och slutligen testerna. Hela området måste vara fritt när grinden rör sig.

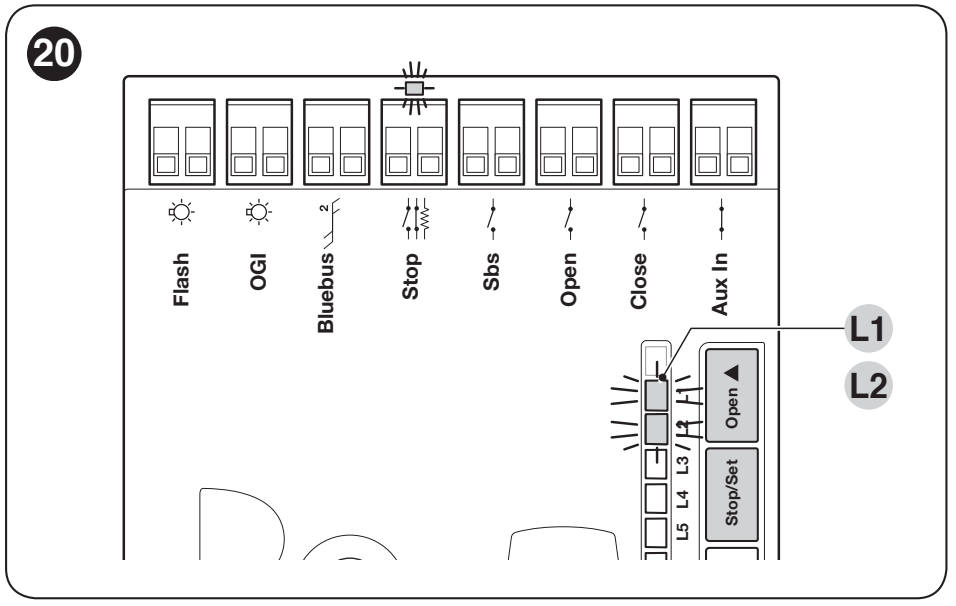

Inlärning av enheter – OPEN + STOP/SET
- Håll samtidigt in OPEN och STOP/SET i cirka 3 sekunder.
- Släpp knapparna när L1 och L2 börjar blinka snabbt.
- Vänta tills inlärningen är klar. LED-lampan STOP ska lysa, och L1/L2 ska sluta indikera inlärning. L1–L8 visar därefter funktionsstatusen.
Utför även detta steg när inget säkerhetstillbehör är anslutet. Om L1/L2 blinkar är identifieringen inte klar; gå inte vidare till inlärning av banan på måfå.

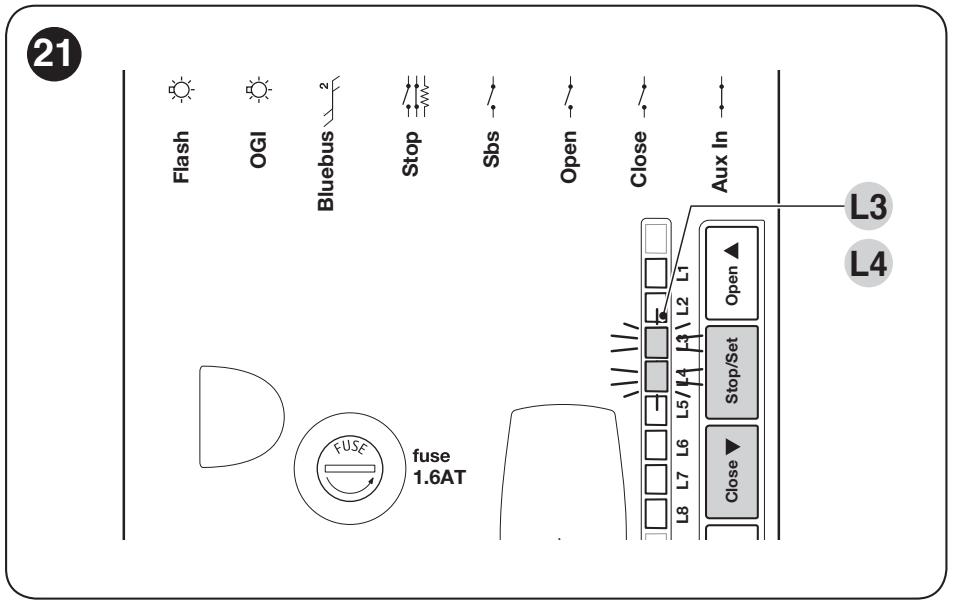

Inlärning av rörelsebanan – CLOSE + STOP/SET
- När enheterna har identifierats korrekt håller du in CLOSE och STOP/SET i cirka 3 sekunder.
- Släpp knapparna när motorn startar. Den första rörelsen ska vara öppning. Om grinden stängs, tryck på STOP/SET, koppla bort strömförsörjningen, korrigera riktningsomkopplaren och upprepa proceduren.
- Drivningen öppnar grinden fram till ändlägesbrytaren och stänger den sedan. Vänta tills hela inlärningen är klar och håll utkik efter eventuell diagnostikindikering.
- Öppna och stäng grinden helt några gånger. Kontrollera inbromsningen, ändlägena och att motorn inte pressar mot ett fast stopp.
Test och överlämning

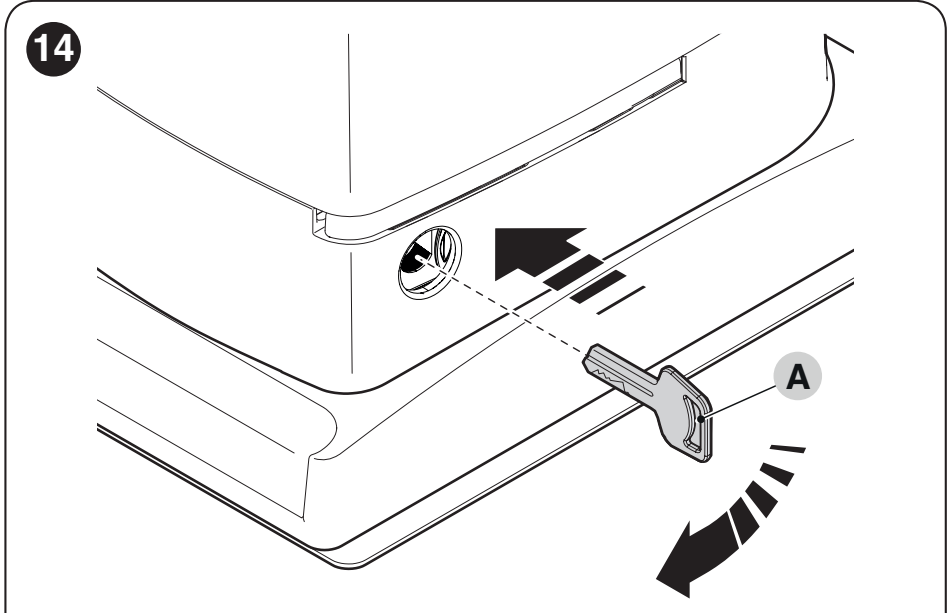

- Kontrollera att monteringen är stabil och att den manuella frikopplingen fungerar. Vid provningen ska grindbladet kunna skjutas för hand i båda riktningarna med en kraft på högst 390 N; det ska också uppfylla de strängare kraven på erforderlig kraft för val av drivning.
- Testa varje fotocellpar och säkerhetslist separat. BlueBUS indikerar en statusändring med två snabba blinkningar; kontrollera även att grindbladet reagerar korrekt.
- Låt en fackperson mäta krafterna efter känslighetsinställningen och efter varje ändring som kan påverka säkerheten. Att enbart uppfylla viktgränsen och ha fotoceller räcker inte.
- Överlämna anvisningarna, dokumentationen för hela automationssystemet, instruktioner för frikoppling och en underhållsplan. Överlämna inte grinden innan säkerhetsprovningen är slutförd.
Programmering av styrenheten

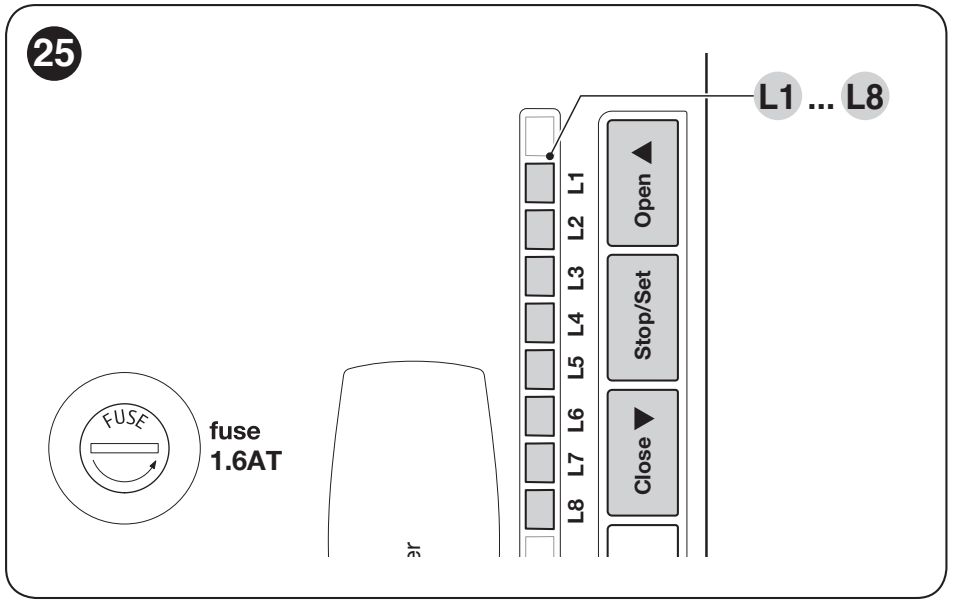

OPEN / CLOSE bläddrar bland LED-lamporna; STOP/SET bekräftar eller öppnar programmeringsläget när knappen hålls in. Vid normal drift används knapparna för att öppna, stoppa och stänga. Ändra inställningarna när grinden står stilla. Upprepa provningen efter ändringar av kraft, hastighet eller säkerhetsfunktionernas beteende.
Nivå I – aktivera och inaktivera funktioner
- Håll STOP/SET intryckt tills L1 börjar blinka, cirka 3 sekunder; släpp sedan knappen.
- Välj funktionens LED med OPEN eller CLOSE.
- Tryck kort på STOP/SET. En kort blinkning betyder OFF, en längre blinkning betyder ON.
- Ändra nästa funktion om så önskas. Om ingen knapp trycks in under cirka 10 sekunder avslutas programmeringen och ändringarna sparas.
| LED – funktion och betydelse | Status |
|---|---|
| L1 – Automatisk stängning ON: efter öppning stängs grinden när pausen som ställts in i II/L1 har löpt ut. OFF: automatisk stängning inaktiverad. | Fabriksinställning: OFF ON = aktiverad OFF = inaktiverad |
| L2 – Stängning efter fotocell ON: grinden stängs 5 s efter att fotocellen har frigjorts. Om automatisk stängning inte är aktiverad slutför grinden först öppningen; om den är aktiverad kan fotocellens frigöring förkorta öppningstiden. STOP avbryter denna sekvens. | Fabriksinställning: OFF ON = aktiverad OFF = inaktiverad |
| L3 – Stäng alltid ON: efter att strömförsörjningen återställts upptäcker systemet om grinden är öppen och börjar stänga efter 5 s förvarning med blinkljus. OFF: ingen sådan återställning utförs. | Fabriksinställning: OFF ON = aktiverad OFF = inaktiverad |
| L4 – Standby ON: cirka en minut efter avslutad rörelse stängs BlueBUS och indikatorerna av, förutom den långsamma blinkningen på BlueBUS; vid en styrsignal återupptas driften. Praktiskt vid batteri- eller solcellsdrift. | Fabriksinställning: OFF ON = aktiverad OFF = inaktiverad |
| L5 – Start med maximal kraft ON: vid start används maximal kraft i stället för mjuk acceleration. Efter starten gäller II/L5. OFF: mjuk start. | Fabriksinställning: OFF ON = aktiverad OFF = inaktiverad |
| L6 – Förvarning med blinkljus ON: varningslampan blinkar i 3 s innan rörelsen börjar. OFF: blinkningen börjar när grinden sätts i rörelse. | Fabriksinställning: OFF ON = på OFF = av |
| L7 – CLOSE som delöppning ON: CLOSE-ingången styr delöppning enligt II/L6. OFF: CLOSE-ingången stänger. | Fabriksinställning: OFF ON = på OFF = av |
| L8 – Slavläge ON: slavmotor i ett par; Master styr kommandon och rörelse. OFF: självständig/huvudstyrning. | Fabriksinställning: OFF ON = på OFF = av |
Nivå II – parametervärden
- Håll STOP/SET intryckt tills L1 blinkar och släpp sedan. Välj parameterns ingångs-LED med OPEN/CLOSE.
- Tryck på STOP/SET igen och håll knappen intryckt. Efter cirka 3 sekunder lyser värde-LED:n.
- Håll fortfarande STOP/SET intryckt och välj värde med OPEN/CLOSE.
- Släpp STOP/SET. Vänta cirka 10 sekunder utan att trycka på något mer så sparas inställningen och menyn avslutas.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Paustid Paus före automatisk stängning; kräver I/L1 ON. | L1 – 5 s L2 – 15 s L3 – 30 s (fabriksinställning) L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – SbS-funktion Kommandosekvens för steg-ingången och motsvarande radiokanal. | L1 – Öppna – stopp – stäng – stopp L2 – Öppna – stopp – stäng – öppna (fabriksinställning) L3 – Öppna – stäng – öppna – stäng L4 – Flerbostadshus: ignorerar nästa kommando under öppning L5 – Flerbostadshus 2: kommando över 2 s stoppar L6 – SbS 2: kommando kortare än 2 s ger delöppning, längre än 2 s ger full öppning L7 – Hållkontroll L8 – Halvautomatisk öppning, stängning med hållkontroll |
| L3 – Motorhastighet V1–V6 är stigande hastigheter; överskrid inte gränsen för aktuell vikt. | L1 – V1 mycket långsam L2 – V2 långsam L3 – V3 medelhög L4 – V4 snabb (fabriksinställning) L5 – V5 mycket snabb L6 – V6 extremt snabb L7 – Öppning V4, stängning V2 L8 – Öppning V6, stängning V4 |
| L4 – OGI-utgångens funktion Programmerbar utgång 24 V / 4 W. Grindindikatorn är endast tillgänglig med värdet L1. | L1 – Grindindikator L2 – Aktiv när grinden är stängd L3 – Aktiv när grinden är öppen L4 – Radio 2-utgång L5 – Radio 3-utgång (fabriksinställning) L6 – Radio 4-utgång L7 – Serviceindikator L8 – Elektriskt lås |
| L5 – Motorkraft Ställ in krafttrösklarna på lägsta nödvändiga nivå och kontrollera med kraftmätning. | L1 – Extremt lätt grind L2 – Mycket lätt grind L3 – Lätt grind L4 – Medeltung grind L5 – Medeltung grind (fabriksinställning) L6 – Tung grind L7 – Mycket tung grind L8 – Extremt tung grind |
| L6 – Delöppning Delöppningens avstånd; får inte överskrida den faktiskt inlärda körsträckan. | L1 – 0,5 m L2 – 1 m L3 – 1,5 m L4 – 2 m (fabriksinställning) L5 – 2,5 m L6 – 3 m L7 – 3,4 m L8 – 4 m |
| L7 – Servicepåminnelse Gränsvärde för antal manövrer; det automatiska värdet tar hänsyn till kraften och rörelsens längd. | L1 – Automatiskt L2 – 1 000 manövrer L3 – 2 000 manövrer (fabriksinställning) L4 – 4 000 manövrer L5 – 7 000 manövrer L6 – 10 000 manövrer L7 – 15 000 manövrer L8 – 20 000 manövrer |
| L8 – Felhistorik Visar de senaste åtta manövrerna; detta är inte en inställning och raderar inte minnet. | L1 – Senaste manövern L2 – Näst senaste L3 – Tredje senaste L4 – Fjärde senaste L5 – Femte senaste L6 – Sjätte senaste L7 – Sjunde senaste L8 – Åttonde senaste |
Inställning av hastighet och kraft ersätter inte åtgärd av friktion eller hinder. När OGI används som grindindikator är den släckt när grinden är stängd, lyser när den är öppen, blinkar långsamt under öppning och snabbt under stängning. Vid användning av låsfunktionen måste enheten vara anpassad till utgångens spänning och gränsvärde.
Långt SbS-kommando – håll grinden öppen
Ett SbS-kommando längre än 2 s gör att grinden kan öppnas och hållas öppen, till exempel med en timer. Gäller så länge SbS-ingången inte har programmerats om till stängningsfunktion. För normal styrning med relämodul väljer du en kort impuls; permanent aktivering kan ändra det förväntade beteendet.
Fjärrkontroll, BusT4 och reservkraft
Mottagaren monteras i SM-kontakten när strömmen är frånslagen. Drivenheten levereras utan radiomottagare; komplettera med en mottagare enligt önskad utrustning. Valet av fjärrkontroll beror på mottagaren och dess inställda kodningsfamilj, inte bara på frekvensen.
| Mottagare | Val av fjärrkontroll |
|---|---|
| OXIBD | Fjärrkontroller MYGO2, MYGO4, MYGO8, DOMIW3C, ON3EBD beroende på vilket enkelriktat eller dubbelriktat läge som stöds. Kontrollera vilken minnesfamilj som är inställd på äldre fjärrkontroller. |
| OXI | Enkelriktad styrning med O-Code / FloR, t.ex. ON2E, ON4E, ON9E, INTI2, FLO2RE, FLO2R-S. Mottagaren stöder även andra kodningsfamiljer. Kontrollera familjen för det minne som redan är lagrat när du lägger till en fjärrkontroll. |
| SMXI | Enkelriktad mottagare med FloR-kodning, t.ex. FLO2RE, FLO2R-S. SMXIS är en annan mottagare för Smilo. Blanda inte ihop dessa beteckningar och fjärrkontroller. |
| OXILR | Lång räckvidd med lämpliga LR-sändare, t.ex. ON3ELR. LR-fördelarna gäller tillsammans med en motsvarande LR-fjärrkontroll. |
Radiokommandon
| Mottagarutgång | Kortkommando |
|---|---|
| 1 | SbS – stegvis kommando |
| 2 | Delöppning |
| 3 | Öppna |
| 4 | Stäng |
Para ihop och radera fjärrkontroller enligt anvisningarna för den aktuella mottagaren. Motorns knappar är inte knappen för radiominnet. Anvisningar för parkoppling av NICE-fjärrkontroller och dokumentationen för den valda mottagaren beskriver de relevanta procedurerna. När fjärrkontrollen har lagrats testar du varje knapp och kontrollerar vilket kommando den faktiskt utför.
BusT4 / IBT4N och Aux In
Oview ansluts via IBT4N till BusT4 och möjliggör inställning, diagnostik och hantering av kompatibla styrsystem. BIDI-WIFI är framför allt ett gränssnitt för programmering och diagnostik. När du väljer en modul för vanlig styrning via mobiltelefon bör du kontrollera anslutningssätt, räckvidd och antal användare. BiDi-ZWave används för att ansluta en kompatibel drivenhet till ett Z-Wave-system. Välj båda modulerna utifrån den faktiskt installerade styrkortsversionen och det tillhörande Opera-gränssnittet. BusT4 är inte ett par strömförsörjningsplintar. Anslut inte kontakten till BlueBUS eller antennen.
Aux In är från fabrik en NC-säkerhetsingång med STOP-funktion. Via Oview kan den tilldelas en annan funktion. Kontrollera grindens slutliga reaktion efter ändringen. Extern relämatning hanteras separat enligt polariteten och gränsen på 100 mA.
Reservbatteri och Solemyo
Till kompatibla RBA3R10 kan du använda det ursprungliga PS124 eller det aktuella PSS124 med rätt medföljande kabel för R10. Anslut batteriet först när installationen och programmeringen är klara och nätspänningen är frånkopplad. Använd avsedd kontakt och placera batteriet skyddat i drivenheten. Anslut inte batteriet till motor-, FLASH- eller BlueBUS-plintarna.
Testa driften både med nätström och batteri efter anslutningen. Antalet rörelser beror på belastning, temperatur, batteriets ålder och laddningsnivå. I en Master/Slave-konfiguration behöver varje motor ett eget batteri.
För solenergisystemet Solemyo använd avsedd anslutning och kontrollera energibalansen. När drivenheten får ström från Solemyo får den inte samtidigt vara ansluten till elnätet. Användbart är Standby I/L4.
Två skjutgrindblad som öppnas mot varandra – Master/Slave
Två kompatibla RUN1500P-drivenheter kan styra två skjutgrindblad som rör sig i motsatta riktningar. Varje grindblad måste separat uppfylla vikt- och driftgränserna. Två motorer höjer inte viktgränsen för ett enskilt grindblad.
Anslut korten i ordningen 1 Master → 1 Slave och 2 Master → 2 Slave enligt kontakternas orientering i schemat. Siffrorna 1/2 anger här positioner, inte universella strömförsörjningspoler +/−. Vanliga BlueBUS-fotoceller är fortfarande opolariserade.
- Montera båda motorerna och ställ in motsatta öppningsriktningar efter grindbladens geometri.
- Anslut korten enligt schemat med strömmen frånkopplad. Gemensamma enheter och radiomottagaren ska anslutas till Master.
- Slå på strömmen och ställ in följande på Slave-motorn: I/L8 Slave ON.
- Lär först in enheterna på Slave och sedan på Master. Lär in körsträckan på Master.
- Testa samspelet, alla säkerhetsreaktioner och ändlägena för båda grindbladen.
Slave kan ha egna FLASH-, OGI-, STOP- och SbS-funktioner. Dess SbS öppnar endast Slave-grindbladet. OPEN, CLOSE och Aux In används inte på Slave. Standby, toppvärde, Slave, OGI och kraft kan ställas in separat, och dess felhistorik kan avläsas. Vid reservdrift behöver varje motor ett eget batteri.
Diagnostik och felsökning
Vid fel ska du först räkna de snabba blinkningarna på FLASH: gruppen upprepas efter en paus på cirka en sekund. Normal blinkning under rörelse är cirka 0,5 s på / 0,5 s av. Koppla bort all strömförsörjning före reparation.
| Blinkningar | Betydelse och nästa steg |
|---|---|
| 1 | BlueBUS Ändrad eller ej identifierad enhet; kontrollera kablaget, adresserna och inlärningen. |
| 2 | Fotocell Avlägsna hindret, rengör och rikta in optiken; kontrollera adressen och den skyddade riktningen. |
| 3 | Kraftbegränsning Kontrollera manuell rörelse, friktion och ändlägen. Justera vid behov först därefter kraften och mät säkerhetskrafterna på nytt. |
| 4 | STOP Kontrollera kontaktstatus eller säkerhetslistens resistans och STOP-anslutningen. |
| 5 | Interna parametrar Vänta minst 30 s och upprepa kommandot. Om felet kvarstår, kontakta service för styrenheten. |
| 6 | Manövergräns Kretskortet har begränsat driften; vänta tills det svalnat och kontrollera tillåtna cykler. |
| 7 | Intern elektrisk krets Koppla bort alla strömkällor i några sekunder och gör sedan ett nytt test. Kontakta service om felet upprepas. |
| 8 | Kontinuerlig kommandoinsignal Kontrollera om OPEN är aktiverat eller om en timer är inställd; kretskortet väntar på att kommandot ska släppas. |
| 9 | Automatiken är låst av ett kommando Ta bort den elektroniska låsningen med motsvarande upplåsningskommando. Detta är inte mekanisk upplåsning med nyckel. |
Lysdioder på kretskortet
| Lysdiod / status | Betydelse |
|---|---|
| BlueBUS lyser inte | Strömförsörjning saknas eller fel har uppstått; kontrollera matningen och säkringarna. |
| BlueBUS lyser konstant | Allvarligt fel; koppla bort alla strömkällor en kort stund. Kontakta service om felet upprepas. |
| BlueBUS 1×/s | Normal drift. Två snabba blinkningar signalerar en ändring av en ingång eller ett mottaget kommando. |
| STOP lyser / lyser inte | Lyser = normalt tillstånd identifierat; lyser inte = STOP aktiverat. |
| SbS / OPEN / CLOSE lyser | Motsvarande kontakt eller kommando är aktivt. |
| L1 + L2 blinkar | Enhetsidentifiering för BlueBUS / STOP krävs. |
| L3 + L4 blinkar | Inlärning av grindbladets längd krävs. |
Vanligaste symptomen
| Problem | Kontrollera |
|---|---|
| Fjärrkontrollens lysdiod lyser inte | Sändarens batteri och rätt polaritet vid byte. |
| Fjärrkontrollen lyser, men grinden reagerar inte | Mottagaren, registreringen av sändaren och kodningsfamiljen; radiostyrning. |
| Reagerar inte och BlueBUS lyser inte | Matning och säkringarna F1/F2. Hitta först orsaken till felet och byt därefter endast till en säkring av samma typ och märkström. |
| Rörelsen vänder omedelbart | Hinder, motstånd i styrningen eller känslighet; öka inte kraften utan att först kontrollera mekaniken. |
| Stängs inte automatiskt | I/L1, tid II/L1, aktiverad fotocell/STOP eller kontinuerlig OPEN-signal. |
| OGI signalerar inte att grinden öppnas | Kontrollera först II/L4; fabriksinställningen är radio utgång 3. |
| Varningslampan fungerar inte | FLASH-anslutning, kompatibilitet och kortslutning. Förväxla inte lampans två ledare med antennen. |
Historik över de åtta senaste manövrerna
- Öppna programmeringen genom att hålla STOP/SET intryckt tills L1 blinkar och släpp sedan.
- Välj ingång L8 med OPEN/CLOSE. Håll STOP/SET intryckt i cirka 3 s.
- Tända lysdioder markerar manövrer med fel: L1 är den senaste och L8 den åttonde senaste. Håll STOP/SET intryckt och välj önskad manöver med OPEN/CLOSE.
- Den valda lysdioden blinkar det antal gånger som anges i diagnos-tabellen. Släpp STOP/SET.
Nödkörning vid fel på en säkerhetsanordning
Det säkraste är att låsa upp grinden och flytta den manuellt. Använd nödhållning av kommandot endast om du har full uppsikt över den fria ytan och enligt installatörens anvisningar: ge ett kommando; om drivenheten bara signalerar ett fel, upprepa kommandot inom 3 s och håll det intryckt. Efter cirka 2 s rör sig grinden endast så länge kommandot hålls intryckt. Säkerhetsavkänningen kan vara begränsad; låt omedelbart reparera enheten och åtgärda inte problemet genom att permanent förbikoppla ingången.
Frikoppling och underhåll
Frikoppla endast ett stillastående grindblad, säkrat så att det inte kan röra sig av sig självt. Sätt i den medföljande nyckeln och lås upp frikopplingsmekanismen enligt märkningen på drivenheten; frigör mekanismen och flytta grinden manuellt. På modellen med frikopplingshandtag måste handtaget även öppnas efter upplåsning. För att åter låsa mekanismen, sätt tillbaka den, lås och ta ut nyckeln. När driften återupptas, kontrollera att mekanismen är ordentligt låst och att ändlägena är korrekta.
Regelbundet underhåll
Fackmannamässigt underhåll senast var 6 månader eller efter 20 000 manövrer, beroende på vilket som inträffar först. Kontrollera förankringar, korrosion, styrning, drev, kuggstång, ändlägesbrytare och alla säkerhetsanordningar. Koppla bort nätströmmen och reservkraftkällor innan mekaniken kontrolleras; gör ett nytt test efteråt. Användaren kan rengöra fotocellernas optik med en mjuk, fuktig trasa och avlägsna hinder när drivenheten är säkrad.
Underhållsvarning
| Andel av inställd gräns | FLASH / OGI som underhållsindikator |
|---|---|
| Under 80 % | FLASH fungerar normalt; OGI tänds i 2 s när öppningen börjar. |
| 81–100 % | FLASH lyser i 2 s när rörelsen börjar; OGI blinkar under rörelsen. |
| Över 100 % | FLASH lyser i 2 s när rörelsen börjar och slutar; OGI blinkar kontinuerligt. |
OGI-funktionen måste vara inställd på II/L4, värde L7. Servicetröskeln ställs in II/L7. Det är manövreringarna som räknas, inte antal driftår.
Avläsning av räknaren
- Gå in i programmeringsläget och välj ingångs-LED L7.
- Håll STOP/SET intryckt i cirka 3 s tills värde-LED:n tänds; fortsätt hålla knappen intryckt.
- Tryck kort samtidigt på OPEN och CLOSE. Antalet blinkningar från värde-LED:n visar tiotals procent av gränsvärdet; till exempel betyder 4 blinkningar 40–49 %. Under 10 % blinkar inte LED:n.
- Släpp STOP/SET.
Nollställning av servicräknaren
- Gå in i programmeringsläget först efter utfört underhåll och välj ingång L7.
- Håll STOP/SET intryckt i cirka 3 s tills värde-LED:n tänds och fortsätt hålla knappen intryckt.
- Håll OPEN och CLOSE intryckta samtidigt i minst 5 s och släpp dem sedan. Snabba blinkningar bekräftar att räknaren har nollställts.
- Släpp STOP/SET och kontrollera den inställda servicetröskeln.
Nollställning av räknaren raderar inte fjärrkontroller eller styrkortets inställningar. Vid byte av tillbehör ska du använda inlärning av enheter; om ändlägena ställs in på nytt ska du använda inlärning av slaglängden. Vid byte av styrkort måste driftsättning och tester utföras för den aktuella styrenheten; proceduren för radiominne hör till mottagaren.
Tekniska data och mått

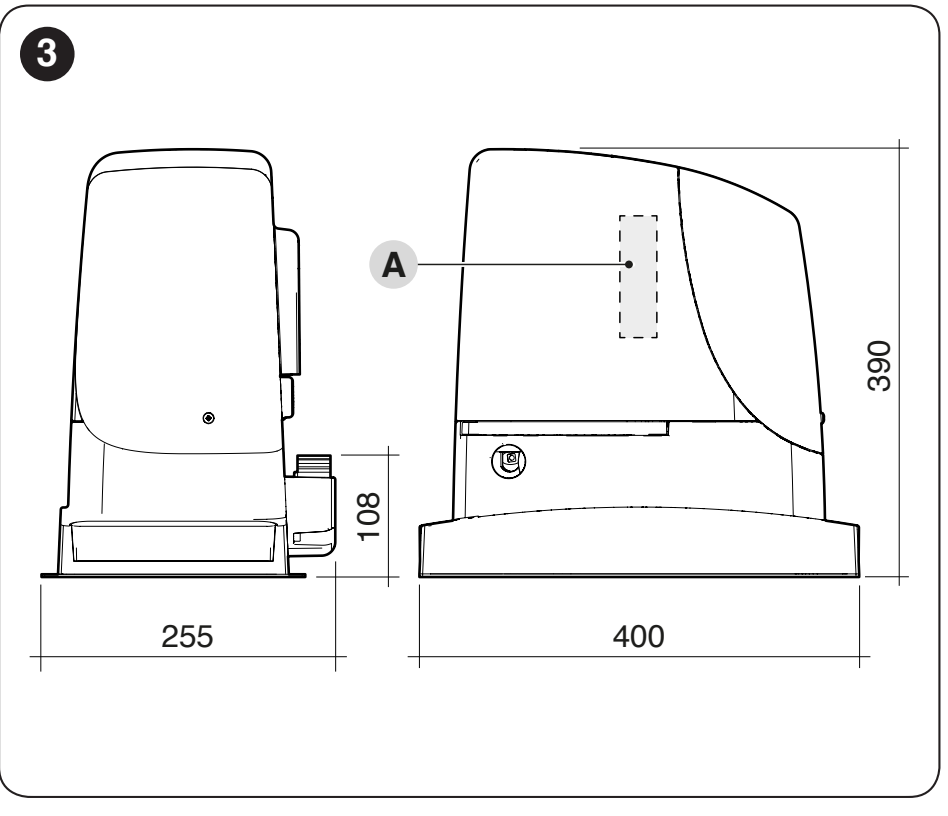

| Parameter | Värde |
|---|---|
| Modell | NICE RUN1500P |
| Gränslägesbrytare | Induktiv |
| Motor / nätspänning | 24 V DC / 230 V AC, 50–60 Hz |
| Styrenhet | Inbyggd; RBA3R10 |
| Grindbladets vikt / längd | Högst 1 500 kg / 14 m, under de förutsättningar som anges vid val av drivenhet |
| Maximal effektförbrukning / strömförbrukning | 400 W / 2 A |
| Maximalt startmoment / kraft | 35 Nm / 1 000 N |
| Nominellt moment / kraft | 20 Nm / 560 N |
| Hastighet utan belastning | 0,25 m/s; sex grundhastigheter på cirka 100 / 85 / 70 / 55 / 45 / 30 % |
| Hastighet vid nominell belastning | 0,18 m/s |
| Drift | Högst 60 cykler/h med ett kort och lätt grindblad; begränsas beroende på längd och vikt |
| Kontinuerlig drift | Högst 10 minuter |
| Kuggdrev | Modul 4, Z18, delning 12,6 mm, delningsdiameter 72 mm |
| Kapslingsklass / temperatur | IP44 / −20 till +50 °C |
| Drivenhetens vikt | 19 kg |
| Utrymme för montering | Enligt måttritningen nedan och den faktiskt levererade kåpversionen |
| Hjälputtag för tillbehör | 24 V DC, totalt 100 mA; + vänster SbS, − höger STOP enligt schemats orientering |
| OGI | 24 V, högst 4 W; programmerbar funktion |
| Radiomottagare | Tillval för SM-kontakt |
| Reservkraft | Kompatibel PS124 / PSS124 med tillhörande kabel; eventuellt Solemyo när nätspänningen är frånkopplad |
Kåpan skyddar drivenheten mot normal utomhusmiljö; IP44 innebär inte att den tål översvämning. Lämna tillräckligt utrymme för att öppna kåpan, utföra service och frikoppla drivenheten. Lämna elektriska och elektroniska delar samt batterier till lämplig återvinning; släng dem inte i hushållssoporna.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
