NICE Run RUN1500 – separat drivenhet för skjutgrindar (A)

Produkttillgänglighet:	I lager	Vi skickar normalt varor inom 24 timmar.

NICE-RUN1500-A
i lager

8 720,88 kr exkl. moms
10 901,10 kr inkl. moms

Vikt
19 kg

Produktbeskrivning NICE Run RUN1500 – separat drivenhet för skjutgrindar (A)

NICE RUN1500 är en fristående irreversibel motor för skjutgrind med en grindvikt på upp till 1 500 kg och 14 m. Motorn är 24 V DC, nätspänningen är 230 V AC. Den har en inbyggd styrenhet RBA3R10 och en elektromekanisk gränslägesbrytare.

Den fristående motorn skiljer sig från ett komplett kit: välj radiomottagare, fjärrkontroll, fotoceller, varningsljus och kuggstång utifrån önskad utrustning.

Snabbnavigering
Tillbehör	Kit och utrustning
Val och cykler	Montering
Inkoppling	Fotoceller
Första start	Programmering
Manövrering och reservkraft	Master/Slave
Felsökning	Frikoppling
Underhåll	Parametrar
Manual PDF

Tillbehör och styrenhet

Den fristående motorn levereras med styrenhet. För en komplett automatik behöver du komplettera med kuggstång, manöverdon och säkerhetsanordningar som passar den aktuella grinden. RUN1500-kit har utrustningen angiven separat.

Vad	Varför	Typ
Styrning	För inställning och service av motorn; kontrollera märkningen på det installerade kretskortet vid byte.	RBA3R10; anslutningar och kopplingsschema
Varningsljus	Indikerar rörelse. FLASH-utgången är lågspänd.	ELDC, WLT; inkoppling
Fotoceller	Detekterar hinder i det skyddade området. De ersätter inte en bedömning av grindens samtliga risker.	EPMB, EPSB, EPLB; EPMORB med reflektor, F210B justerbar, EPMOB. EPMOW kräver IBW. FT210B överför även säkerhetskontaktlistens status. BlueBUS och adresser
Fjärrkontroll	Välj fjärrkontroller efter mottagare och radiokodningsfamilj.	MYGO2, MYGO4, MYGO8, DOMIW3C, ON2E, ON4E, ON9E, ON3EBD, ON3ELR; INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G, FLO2RE, FLO2R-S. Val och parkoppling
Mottagare	Utan mottagare kan den fristående motorn inte ta emot radiokommandon. NICE-mottagare.	OXIBD, OXI, OXILR till SM-kontakten. SMXI för kompatibla befintliga system. Tilldelning av kommandon
Styrning via mobil	Skilj mellan inställning av drivenheten och den dagliga styrningen. Wi-Fi-relämoduler ansluts via en potentialfri kontakt.	BIDI-WIFI främst för programmering och diagnostik; BiDi-ZWave för kompatibla Z-Wave-smarta hem. Zamel och GSM-moduler med NO-kontakt. Gränssnitt och hjälpmatning
Antenn	Förbättrar mottagningen vid lämplig placering. Antennen är inte en strömförsörjning till varningsljuset.	ABFKIT eller antenn i ELDC; koaxialkabel
Knappsats	Tillträde utan separat fjärrkontroll.	EDSWG via kompatibel mottagare; EDSB via BlueBUS. Anslutning
Nyckelbrytare	Nyckelstyrning via potentialfri kontakt.	EKS, EKSEU, EKSI, EKSIEU; SbS / OPEN / CLOSE
Kortläsare	Tillträde med kort eller nyckelbricka.	ETPB via BlueBUS; efter tillägg av inlärning av enheter
Kuggstång	Överför drevets rörelse till grindbladet. Välj typ utifrån belastning och infästning.	LZ-1, LZ-21, LZ-15, LZ-3, LZ-5, LZ-7. Äldre LZ-10 har ersatts av LZ-21 med ett annat lås; kontrollera att delarna passar ihop vid skarvning. Montering av kuggstång
Reservkraft	Möjliggör begränsad drift vid strömavbrott.	PSS124 med rätt kabel för R10; den ursprungliga PS124. Solemyo för solcellsdrift. Anslutning och begränsningar

Aktuellt ersättningskort: RBA3R10. Äldre RBA3 har ersatts. Vid en befintlig installation ska du kontrollera det faktiska kretskortet och kontakterna; RUN-familjens beteckning räcker inte i sig för att fastställa styrningen för alla modeller.

Drivsystem som ingår i paketet och satser

1 × NICE RUN1500-motor med 24 V-motor och inbyggd styrenhet; radiomottagare för separat drivsystem köps till.
2 × frikopplingsnycklar för manuell manövrering.
Monterings- och förankringsdetaljer samt ändlägeskomponenter för versionen RUN1500 med elektromekanisk gränslägesbrytare.
Installationsmanual. Kuggstång, mottagare, fjärrkontroll och säkerhetsutrustning väljs separat.

Satserna innehåller motorn RUN1500 med mekanisk gränslägesbrytare, mottagaren OXIBD och en fjärrkontroll MYGO4. De skiljer sig åt vad gäller fotoceller, varningsljus och kuggstång; nyckelbrytare köps till.

Sats	Extra utrustning jämfört med separat motor
RUN1500 (B)	OXIBD + 1 × MYGO4 utan fotoceller, varningsljus och kuggstång
RUN1500 (C)	OXIBD + 1 × MYGO4 EPMB

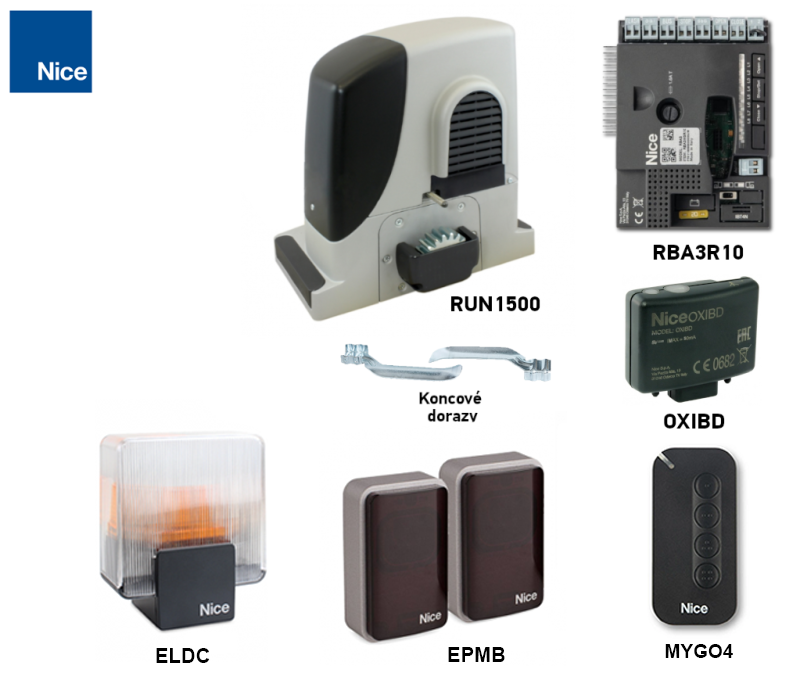

RUN1500 (D)	OXIBD + 1 × MYGO4 EPMB, ELDC
RUN1500 (E)	OXIBD + 1 × MYGO4 EPMB, 4 m LZ-1

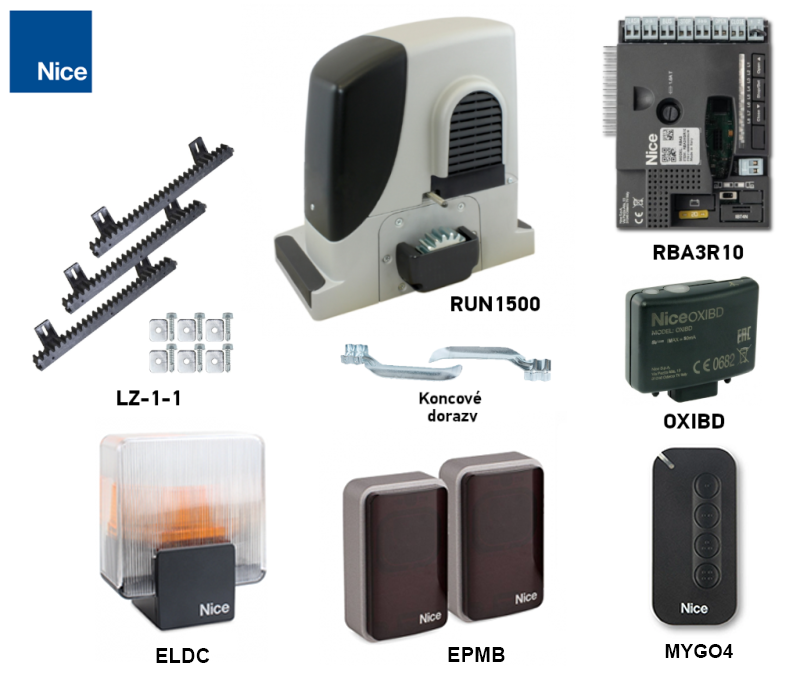

RUN1500 (F)	OXIBD + 1 × MYGO4 EPMB, ELDC, 4 m LZ-1

Sats med tillbehör	Sats inklusive kuggstång
RUN1500-sats (D) OXIBD, MYGO4, EPMB, ELDC.	RUN1500-sats (F) OXIBD, MYGO4, EPMB, ELDC, 4 m LZ-1.

Vid jämförelse ska hela grindens rörelse, användningsintensiteten och strömförsörjningen kontrolleras. En högre viktgräns garanterar inte i sig att drivsystemet passar för en viss installation.

Drivsystemets egenskaper

Robust stomme av aluminiumlegering med epoxibeläggning och slagtåligt hölje.
BlueBUS med tvåtrådsanslutning och stöd för adresserbara fotoceller.
Inställning av hastighet, kraft och paustid; automatisk stängning kan väljas till.
Styrningen kompenserar för temperaturen och begränsar antalet manövrer vid överbelastning. Kraftreserven måste fortfarande kontrolleras mekaniskt.
Diagnostik via varningsljus och LED, minne för de åtta senaste manövrerna och servicemätare.
Master/Slave för två skjutande grindblad som rör sig mot varandra.

Val av drivsystem och driftsgränser

RUN1500 är avsett för ett skjutgrindsblad på upp till 1 500 kg och 14 m längd. Vikt, längd och rörelsemotstånd ska bedömas tillsammans. Uppgiften om maximal vikt innebär inte att varje grind på 1 500 kg bör köras med högsta hastighet.

Kontrollera	Gräns/villkor
Grindbladets vikt	Högst 1 500 kg; antalet cykler och tillåten hastighet minskar beroende på vikten.
Grindbladets längd	Högst 14 m; längden avgör grundläggande antal cykler.
Start	Den kraft som krävs måste vara mindre än hälften av 1 000 N, det vill säga mindre än 500 N.
Jämn rörelse	Den kraft som krävs måste vara mindre än hälften av 560 N, det vill säga mindre än 280 N längs hela sträckan.
Säkerhetsmarginal	NICE rekommenderar en kraftreserv på 50 % för ökad friktion vid ogynnsamt väder.

För ett normalt val rekommenderar vi att även lämna marginal för mått och vikt och som riktmärke hålla sig under 80 % av maxvärdena. Detta är ett hjälpmedel vid val, inte en ersättning för mätning av nödvändig kraft, kontroll av vind och isbildning eller tabellen över antal cykler. Grindbladet ska kunna skjutas jämnt för hand och får inte börja rulla av sig självt.

Antal cykler efter längd

Grindbladets längd	Cykler/tim	I följd
Upp till 4 m	60	30
Över 4 till 6 m	40	20
Över 6 till 7 m	34	17
Över 7 till 8 m	30	15
Över 8 till 10 m	20	12
Över 10 till 12 m	20	10
Över 12 till 14 m	17	8

Nedsättning efter vikt

Grindbladets vikt	Andel cykler	Högsta hastighet
Upp till 200 kg	100 %	V6
Över 200 till 400 kg	100 %	V6
Över 400 till 500 kg	95 %	V6
Över 500 till 600 kg	90 %	V5
Över 600 till 700 kg	85 %	V5
Över 700 till 800 kg	80 %	V5
Över 800 till 900 kg	75 %	V5
Över 900 till 1 000 kg	70 %	V4
Över 1 000 till 1 200 kg	65 %	V4
Över 1 200 till 1 350 kg	60 %	V3
Över 1 350 till 1 500 kg	55 %	V3

Multiplicera värdena i den första tabellen med andelen i den andra och överskrid inte resultatet. En cykel innebär en öppning och en stängning. Exempel: grindblad 5 m / 650 kg: 40 × 0,85 = 34 cykler/h, 20 × 0,85 = 17 i följd, högst V5. Kontinuerlig drift får pågå i högst 10 minuter. Vid hög temperatur kan skyddet begränsa antalet rörelser ytterligare. Hastighetsinställning.

Beräknad livslängd

Summera indexen för längd, vikt och relevanta förhållanden. Leta upp summan på den horisontella axeln i diagrammet och läs av det ungefärliga antalet cykler. Resultatet är en uppskattning vid regelbundet underhåll, inte en garanti för livslängd eller antal år.

Hela automatikens egenskaper	Index	Livslängdsdiagram
Längd under 6 m	5 %	Horisontellt: index i %. Vertikalt: antal cykler.
6 till 9 m	10 %
9 till 12 m	15 %
12 till 14 m	20 %
Vikt 100 till 200 kg	5 %
200 till 400 kg	10 %
400 till 600 kg	20 %
600 till 800 kg	30 %
800 till 1 000 kg	40 %
1 000 till 1 200 kg	50 %
1 200 till 1 500 kg	60 %
Över 40 °C / under 0 °C eller luftfuktighet över 80 %	20 %
Damm, sand eller salthalt	15 %
Hastighet högre än L4 ”snabb”	15 %

Exempel 6,5 m / 450 kg i dammig miljö: 10 % + 20 % + 15 % = 45 %, cirka 200 000 cykler i diagrammet. Vid ett värde på gränsen mellan intervall väljer du det högre indexet för en konservativ bedömning. Utöka inte diagrammet utanför det visade området. Drivenheten får inte installeras i sur, salt eller explosiv atmosfär; raden om salthalt i tabellen innebär inte att sådan användning är tillåten.

Montering av drivenhet och kuggstång

Låt en fackkunnig person utföra monteringen och den elektriska anslutningen. Koppla från nätströmmen och eventuell batteri- eller solcellsförsörjning före ingrepp. Grinden måste ha fasta mekaniska ändstopp, skydd mot urspårning och en tillräckligt stabil styrning. Drivenhetens gränslägesbrytare ersätter inte grindens mekaniska ändstopp.

Kontrollera att grinden rör sig jämnt för hand längs hela sträckan och att gränsvärdena för erforderlig kraft. Skydda mot klämrisker, även vid den bakre delen av det skjutbara grindbladet.
Välj ett stabilt, plant fundament på en plats som inte riskerar att översvämmas. Se till att nyckeln och kåpan är åtkomliga. Förbered kabelskyddsrören så att de inte leder in vatten i drivenheten.
Placera grundplattan parallellt med grinden enligt originalritningen. Ankarnas gängor ska sticka upp cirka 30–40 mm ovanför plattan. Låt betongen härda helt innan du drar åt.
Montera drivenheten och rikta in den mot grindbladet. När kuggstången är monterad drar du åt fästena och täcker muttrarna med de medföljande skyddskåporna.

Kuggstång – modul 4

Kuggdrevet har modul 4, 18 tänder. Kuggstången måste ha samma modul och en bärförmåga som passar grindbladet. Grindens vikt får inte vila på kuggdrevet. Välj nylon- och stålvarianter utifrån uppgifterna för den specifika kuggstång, inte enbart utifrån samma modulmått.

Frikoppla motorn och placera grindbladet minst 50 cm från det stängda ändläget när kuggstången monteras.
Fäst kuggstången på grindbladet med lämpliga fästen. Lämna ett avstånd mellan kuggstången och kugghjulet längs hela rörelsebanan på 1–2 mm.
Behåll ett jämnt tandavstånd när delarna skarvas. Kör grindbladet manuellt längs hela rörelsebanan och kontrollera inriktningen. Enligt tillverkaren får sidoförskjutningen vara högst 5 mm.
Kontrollera på nytt att rörelsen är fri, att spelet är korrekt och att ändlägesbrytarna fungerar efter åtdragningen.

Ändlägen – skillnader mellan varianterna

RUN1500 har en elektromekanisk ändlägesbrytare. Ändlägesblecken på kuggstången aktiverar brytaren i öppet respektive stängt läge. Placera dem så att grindbladet stannar före de fasta stoppen vid elektrisk drift och så att brytaren växlar tillförlitligt när grindbladet körs manuellt.

Ställ in öppningsriktningen med omkopplaren på kretskortet före inlärningen, utifrån drivenhetens placering. Bryt all strömförsörjning när riktningen ändras. Efter inlärning av rörelsebanan kontrollera att hastigheten sänks cirka 50–70 cm före ändläget och att grindbladet stannar cirka 2–3 cm före det mekaniska stoppet. Det faktiska läget måste bekräftas genom att testa båda riktningarna.

Kabeldragning

Användning	Kabel och maximal längd
Nätmatning	3 × 1,5 mm² upp till 30 m. Vid längre kabeldragning: 3 × 2,5 mm² samt skyddsjordning vid automationsenheten enligt elektrikerns projektering.
Varningslampa	2 × 0,5 mm²; 20 m.
Antenn	RG58; högst 20 m, rekommenderad längd under 5 m.
BlueBUS / fotoceller	2 × 0,5 mm² upp till 30 m; vid kabeldragning över 30 till 50 m: 2 × 1 mm².
Fast säkerhetslist	2 × 0,5 mm²; 30 m, anslutning enligt STOP-typ.
Rörlig säkerhetslist	2 × 0,5 mm²; 30 m; använd en lämplig anordning för överföring till det rörliga grindbladet, till exempel FT210B.
Nyckelbrytare	2 kablar på 2 × 0,5 mm² eller en på 4 × 0,5 mm²; 50 m.

Använd kablar som är lämpliga för miljön där de ska användas. Lämna cirka 20–30 cm extra kabel vid drivenheten och fäst kablarna så att de inte lossnar från plintarna. Nätkabeln måste ha skyddsledare och möjlighet till fullständig och säker frånkoppling.

Anslutningar och orientering på kretskortet

Drivenheten matas med 230 V AC; själva motorn är 24 V DC. Anslut inte nätspänning till lågspänningsplintarna eller BlueBUS. Kretskortet har knapparna OPEN, STOP/SET och CLOSE, LED-indikatorerna L1–L8, en SM-mottagarkontakt och ett BusT4-gränssnitt via IBT4N.

Kopplingsschema

FLASH = varningslampa; OGI = programmerbar utgång; TX/RX = sändare och mottagare för fotocell; Aerial = antenn; Receiver = fjärrkontrollmottagare; Selector = riktningsomkopplare. Plintbeteckningarna är desamma som på kretskortet.

Plint	Anslutning och viktiga villkor
FLASH	Utgång för en eller två varningslampor med 12 V-glödlampa, högst 21 W enligt tillverkarens kopplingsanvisningar. Använd en kompatibel ELDC. Varningslampa och antenn.
OGI	24 V DC (−30 % / +50 %), högst 4 W; funktionen ställs in med II/L4. Fabriksinställningen är radio utgång 3, inte automatiskt en indikatorlampa för öppen grind. Utgångens +/−-ordning anges inte i schemat; härled den inte från hjälpmatningen.
BlueBUS	Tvåtrådig strömförsörjning och kommunikation för kompatibla tillbehör. Fotoceller ansluts parallellt utan polaritet.
STOP	Säkerhetsingång för NO, NC eller 8,2 kΩ; typen identifieras vid inlärningen. En ändring av tillståndet stoppar rörelsen och ger en kort reversering.
SbS	Stegvis styrsignal via en potentialfri NO-kontakt; funktionen beror på II/L2.
OPEN	Öppning via en potentialfri NO-kontakt.
CLOSE	Stängning via en potentialfri NO-kontakt. Om I/L7 ON, innebär det delöppning.
Aux In	Hjälp- ingång, normalt NC med STOP-funktion. Omprogrammering via Oview. Det är inte en strömutgång för tillbehör.
ANTENNA / Aerial	Koaxialkabelns mittledare och skärm ansluts enligt originalschemat; det är inte en strömförsörjning med +/−.

Hjälpströmförsörjning – specifik polaritet

När kontakten är orienterad som på följande bild: högra plinten i STOP-plintparet = minus (−), vänstra plinten i SbS-plintparet = plus (+). Hjälputgången är 24 V DC, −30 % / +50 %, totalt högst 100 mA. Anslut tillbehörets + till matningens + och tillbehörets − till matningens −; dess styrkontakt NO/COM ska anslutas separat.

Polordningen gäller för detta hjälputtag. Använd den inte för FLASH, OGI, antennen eller BlueBUS. En modul med högre strömförbrukning måste ha en lämplig separat strömkälla; anslut dess potentialfria kontakt till SbS. Aux In används inte för strömförsörjning.

ELDC-varningslampa och antenn

ELDC har en lågspänningsingång för belysning på 12–36 V DC, som ansluts till FLASH. Detaljbilden nedan visar separat de två anslutningarna för lampan och de två för antennen. Anslut inte 230 V till lampans två plintar. I den visade kopplingen anger tillverkaren inte +/−-ordningen för lampans två plintar; använd inte polariteten från hjälputgången STOP/SbS där.

Antenn

Anslut ELDC-antennen eller ABFKIT med en separat RG58-kabel till antenningången: mittledaren till signalsymbolen och skärmen till skärmsymbolen enligt kopplingsschemat. Anslut inte antennledningarna till strömförsörjningsparet. Antennen måste motsvara mottagarens frekvens.

Nyckelbrytare, relä och styringångar

Till SbS, OPEN och CLOSE ska potentialfria NO-kontakter. Vid EKS eller en relämodul ansluter du COM och NO på den valda kontakten till det aktuella ingångsparet. Kontakterna har ingen +/−-polaritet. Mata inte in modulens matningsspänning på ingångarna. Med en permanent OPEN-kontakt kan grinden förbli öppen, som med en timer; drivsystemets nätspänning ska inte stängas av för detta ändamål.

STOP och säkerhetslist

Enhetstyp	Kopplingsprincip
NO-kontakter	Parallellt.
NC-kontakter	Seriekopplat.
Två säkerhetslister på 8,2 kΩ	Enligt tillverkaren kan de parallellkopplas; vid fler än två används en kaskadkoppling med ett enda 8,2 kΩ-avslutningsmotstånd.
Kombination NO/NC	Parallella grenar; i NC-grenen seriekopplas ett 8,2 kΩ-motstånd enligt godkänt kopplingsschema.

Potentialfria kontakter och passiva resistiva säkerhetslister har ingen matningspolaritet (+/−). En elektronisk säkerhetslist kan kräva egen strömförsörjning – kontrollera dess bruksanvisning. Efter varje ändring av inkopplingen ska du utföra inlärning av enheter och ett säkerhetstest. En NO/NC-anslutning i sig garanterar inte samma feldiagnostik som en resistiv säkerhetslist. Bygla inte säkerhetsingången för att åtgärda ett fel.

BlueBUS-fotoceller

Till exempel EPMB: anslut både TX- och RX-enheten parallellt till samma två BlueBUS-ledare. Ingen plus- eller minuspol ska anges. TX och RX i ett par måste ha samma bygelinställningar och adress; nästa par får en annan adress som stöds. Upprepa inlärningen.

Paradress	Skyddad rörelse/placering
FOTO	Yttre par cirka 50 cm; stoppar och vänder rörelsen vid stängning.
FOTO II	Yttre par cirka 100 cm; skydd vid stängning.
FOTO 1	Inre par cirka 50 cm; skydd vid stängning.
FOTO 1 II	Inre par cirka 100 cm; skydd vid stängning.
FOTO 2	Yttre par som skyddar vid öppning.
FOTO 2 II	Inre par som skyddar vid öppning.
FOTO 3	Par som täcker hela rörelseområdet; användning tillsammans med FOTO II kräver korrekt placering i förhållande till TX/RX.

Exakta bygelinställningar finns på kortet EPMB – bygelinställningstabell. Kontrollera den optiska inriktningen och varje pars funktion i den skyddade riktningen efter inställningen. Ändra inte ett par till öppningskommando genom att klippa förbindelsen A i en vanlig säkerhetskonfiguration.

EPMOW kräver IBW och ersätter inte ett trådbundet par utan extra utrustning. FT210B med batteridriven sändare på den rörliga grinddelen överför tillståndet från den resistiva säkerhetslisten till BlueBUS; inkoppling och adressering ska följa FT210B-handboken.

Första start och inlärning

Kontrollera monteringen, ändlägesbrytarna, jordningen och inkopplingen. Grindbladet ska stå ungefär mitt i rörelsebanan och motorn ska vara låst.
Anslut strömförsörjningen. BlueBUS ska blinka ungefär en gång per sekund och fotocellernas TX/RX ska indikera drift; FLASH och OGI ska vara släckta. Vid fel ska strömförsörjningen kopplas från och inkopplingen kontrolleras.
Utför inlärning av enheter, därefter inlärning av rörelsebanan och slutligen tester. Hela området måste vara fritt när grinden rör sig.

Inlärning av enheter – OPEN + STOP/SET

Håll samtidigt in OPEN och STOP/SET i cirka 3 sekunder.
Släpp knapparna när L1 och L2 börjar blinka snabbt.
Vänta tills processen är klar. STOP-LED-lampan ska lysa och L1/L2 ska sluta indikera inlärning. L1–L8 visar därefter funktionsstatus.

Utför detta steg även om inga säkerhetstillbehör är anslutna. Om L1/L2 blinkar är identifieringen inte klar; fortsätt inte direkt till inlärning av rörelsebanan.

Inlärning av rörelsebanan – CLOSE + STOP/SET

När enheterna har identifierats korrekt håller du in CLOSE och STOP/SET i cirka 3 sekunder.
Släpp knapparna när motorn startar. Den första rörelsen ska vara öppning. Om grinden stängs trycker du på STOP/SET, kopplar från strömförsörjningen, korrigerar riktningsomkopplaren och upprepar proceduren.
Drivsystemet öppnar grinden till ändlägesbrytaren och stänger den därefter. Vänta tills hela inlärningen är klar och var uppmärksam på eventuell diagnostik.
Öppna och stäng grinden helt flera gånger. Kontrollera inbromsningen och ändlägena samt att motorn inte trycker mot ett fast ändstopp.

Test och överlämning

Kontrollera att monteringen sitter stadigt och att manuell frikoppling fungerar. Vid testet ska grindbladet kunna skjutas för hand i båda riktningarna med en kraft på högst 390 N; det ska samtidigt uppfylla de strängare kraven på nödvändig kraft vid val av drivsystem.
Testa varje fotocellpar och säkerhetslist separat. BlueBUS indikerar en statusändring med två snabba blinkningar; kontrollera också att grindbladet reagerar korrekt.
Låt en fackperson mäta krafterna efter känslighetsinställningen och efter varje ändring som kan påverka säkerheten. Det räcker inte att enbart uppfylla viktgränsen och ha fotoceller.
Överlämna bruksanvisningen, dokumentationen för hela automationssystemet, instruktioner för frikoppling och en underhållsplan. Överlämna inte grinden innan säkerhetstestet har slutförts.

Programmering av styrenheten

ÖPPNA / STÄNG bläddrar bland LED-valen; STOP/SET bekräftar eller öppnar programmeringen om knappen hålls intryckt. Vid normal drift används knapparna för att öppna, stoppa och stänga. Ändra inställningarna när grinden står stilla. Upprepa testet efter ändringar av kraft, hastighet eller säkerhetsanordningarnas funktion.

Nivå I – slå på och av funktioner

Håll STOP/SET intryckt tills L1 börjar blinka, cirka 3 sekunder; släpp sedan knappen.
Välj funktionens LED med OPEN eller CLOSE.
Tryck kort på STOP/SET. En kort blinkning betyder OFF, en längre blinkning ON.
Ändra nästa funktion om så önskas. Om ingen knapp trycks in på cirka 10 sekunder avslutas programmeringen och ändringarna sparas.

LED – funktion och betydelse	Status
L1 – Automatisk stängning ON: stänger efter öppning när paustiden som ställts in under II/L1 har löpt ut. OFF: automatisk stängning avstängd.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L2 – Stängning efter fotocell ON: stänger 5 s efter att fotocellen frilagts. Om automatisk stängning inte är aktiverad slutförs öppningen först; om den är aktiverad kan fotocellens friläggning förkorta öppningstiden. STOP avbryter denna sekvens.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L3 – Stäng alltid ON: efter ett strömavbrott känner den av om grinden är öppen och börjar stänga efter 5 sekunders förvarning med blinkljus. OFF: ingen sådan återställning utförs.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L4 – Standbyläge ON: cirka en minut efter att rörelsen avslutats stängs BlueBUS och indikeringarna av, förutom BlueBUS långsamma blinkning; funktionen återupptas vid en styrsignal. Användbart vid batteri- eller solcellsdrift.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L5 – Startspets ON: använder maximal kraft vid starten i stället för mjuk acceleration. Efter starten gäller inställningen under II/L5. OFF: mjuk start.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L6 – Förvarning med blinkljus ON: blinkljuset blinkar 3 s innan rörelsen börjar. OFF: blinkljuset börjar blinka när rörelsen börjar.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L7 – CLOSE som delöppning ON: CLOSE-ingången styr delöppning enligt II/L6. OFF: CLOSE-ingången stänger grinden.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad
L8 – Slavläge ON: slavmotor i ett motorpar; kommandon och rörelser styrs av Master. OFF: fristående styrning / huvudstyrning.	Fabriksinställning: OFF ON = aktiverad OFF = avaktiverad

Nivå II – parametervärden

Håll STOP/SET intryckt tills L1 blinkar och släpp sedan knappen. Välj parameterns ingångs-LED med OPEN/CLOSE.
Tryck på STOP/SET igen och håll knappen intryckt. Efter cirka 3 sekunder lyser värde-LED:n.
Håll fortfarande STOP/SET intryckt och välj värde med OPEN/CLOSE.
Släpp STOP/SET. Vänta cirka 10 sekunder utan att trycka på någon knapp för att spara och avsluta.

Ingångs-LED – namn och beskrivning	Inställnings-LED – värde
L1 – Paustid Paus före automatisk stängning; kräver att I/L1 är ON.	L1 – 5 s L2 – 15 s L3 – 30 s (fabriksinställning) L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s
L2 – SbS-funktion Kommandosekvens för steg-för-steg-ingången och motsvarande radiokanal.	L1 – Öppna – stoppa – stäng – stoppa L2 – Öppna – stoppa – stäng – öppna (fabriksinställning) L3 – Öppna – stäng – öppna – stäng L4 – Flerbostadshus: ignorerar nästa kommando medan grinden öppnas L5 – Flerbostadshus 2: ett kommando längre än 2 s stoppar grinden L6 – SbS 2: ett kommando kortare än 2 s ger delöppning, längre än 2 s ger full öppning L7 – Håll in styrningen kontinuerligt L8 – Halvautomatisk öppning, stängning när knappen hålls intryckt
L3 – Motorhastighet V1–V6 är hastigheter i stigande ordning; överskrid inte gränsen för grindens vikt.	L1 – V1 mycket långsam L2 – V2 långsam L3 – V3 medelhög L4 – V4 snabb (fabriksinställning) L5 – V5 mycket snabb L6 – V6 extremt snabb L7 – Öppning V4, stängning V2 L8 – Öppning V6, stängning V4
L4 – OGI-utgångens funktion Programmerbar utgång 24 V / 4 W. Indikering för öppen grind gäller endast värde L1.	L1 – Indikering för öppen grind L2 – Aktiv när grinden är stängd L3 – Aktiv när grinden är öppen L4 – Radioutgång 2 L5 – Radioutgång 3 (fabriksinställning) L6 – Radioutgång 4 L7 – Serviceindikering L8 – Elektriskt lås
L5 – Motorkraft Ställ in krafttrösklarna på lägsta nödvändiga nivå och kontrollera med kraftmätning.	L1 – Extremt lätt grind L2 – Mycket lätt grind L3 – Lätt grind L4 – Medeltung grind L5 – Ganska tung grind (fabriksinställning) L6 – Tung grind L7 – Mycket tung grind L8 – Extremt tung grind
L6 – Partiell öppning Avstånd för partiell öppning; högst enligt den faktiskt inlärda slaglängden.	L1 – 0,5 m L2 – 1 m L3 – 1,5 m L4 – 2 m (fabriksinställt) L5 – 2,5 m L6 – 3 m L7 – 3,4 m L8 – 4 m
L7 – Underhållsvarning Gräns för antal manövrer; det automatiska värdet tar hänsyn till kraften och rörelsens längd.	L1 – Automatiskt L2 – 1 000 manövrer L3 – 2 000 manövrer (fabriksinställt) L4 – 4 000 manövrer L5 – 7 000 manövrer L6 – 10 000 manövrer L7 – 15 000 manövrer L8 – 20 000 manövrer
L8 – Felhistorik Visar de senaste åtta manövrerna; detta är inte en inställning och raderar inte minnet.	L1 – Senaste manövern L2 – Näst senast L3 – Tredje senast L4 – Fjärde senast L5 – Femte senast L6 – Sjätte senast L7 – Sjunde senast L8 – Åttonde senast

Inställning av hastighet och kraft ersätter inte åtgärdande av friktion eller hinder. När OGI används som grindindikator är den släckt när grinden är stängd, lyser när den är öppen, blinkar långsamt när den öppnas och snabbt när den stängs. Vid låsfunktion måste enheten vara kompatibel med utspänningen och utgångens gränsvärde.

Lång SbS-signal – håll grinden öppen

En SbS-signal längre än 2 s öppnar grinden och håller den öppen, till exempel med hjälp av en timer. Gäller så länge SbS-ingången inte har programmerats om till stängningsfunktionen. Välj en kort impuls för vanlig styrning med en relämodul; en permanent tillslagning kan ändra det förväntade beteendet.

Fjärrkontroller, BusT4 och reservlösning

Mottagaren monteras med strömmen frånkopplad i SM-kontakten. En fristående drivenhet levereras utan radiomottagare; i de angivna RUN1500-satserna ingår OXIBD. Valet av fjärrkontroll beror på mottagaren och dess inställda kodningsfamilj, inte bara på frekvensen.

Mottagare	Val av fjärrkontroll
OXIBD	Fjärrkontroller MYGO2, MYGO4, MYGO8, DOMIW3C, ON3EBD beroende på vilket enkelriktat eller dubbelriktat läge som stöds. Kontrollera den inställda minnesfamiljen för äldre fjärrkontroller.
OXI	Enkelriktad O-Code-/FloR-styrning, till exempel ON2E, ON4E, ON9E, INTI2, FLO2RE, FLO2R-S. Mottagaren stöder även andra kodningsfamiljer; kontrollera vilken familj det redan sparade minnet använder innan du lägger till en fjärrkontroll.
SMXI	Enkelriktad mottagare med FloR-kodning, till exempel FLO2RE, FLO2R-S. SMXIS är en annan mottagare för Smilo; blanda inte ihop dessa beteckningar och fjärrkontroller.
OXILR	Lång räckvidd med lämpliga LR-sändare, till exempel ON3ELR. LR-fördelarna gäller med en kompatibel LR-fjärrkontroll.

Radiosignaler

Mottagarutgång	Styrkortets kommando
1	SbS – stegvis kommando
2	Partiell öppning
3	Öppning
4	Stängning

Parkoppla och radera fjärrkontroller enligt anvisningarna för den specifika mottagaren; motorns knappar är inte knappen för radiominnet. Anvisningar för parkoppling av NICE-fjärrkontroller och databladet för den valda mottagaren beskriver relevanta tillvägagångssätt. Testa varje knapp och dess faktiska kommando efter att fjärrkontrollen har sparats.

BusT4 / IBT4N och Aux In

Oview ansluts via IBT4N till BusT4; det möjliggör inställning, diagnostik och hantering av kompatibel styrning. BIDI-WIFI är främst ett gränssnitt för programmering och diagnostik. När du väljer en modul för vanlig mobilstyrning bör du kontrollera anslutningsmetod, räckvidd och antal användare. BiDi-ZWave används för att ansluta en kompatibel drivenhet till ett Z-Wave-system. Välj båda modulerna utifrån den faktiskt monterade styrkortsversionen och rätt Opera-gränssnitt. BusT4 är inte ett par strömförsörjningsplintar. Koppla inte kontakten till BlueBUS eller antennen.

Aux In är från fabrik en NC-säkerhetsingång med STOP-funktion; via Oview kan den tilldelas en annan funktion. Efter ändringen måste grindens funktion kontrolleras. Strömförsörjning till ett externt relä ordnas separat enligt polaritet och gränsen på 100 mA.

Reservbatteri och Solemyo

För kompatibla RBA3R10 kan den ursprungliga PS124 eller den aktuella PSS124 användas med rätt medföljande kabel för R10. Anslut batteriet först när installationen och programmeringen är klara och nätströmmen är frånkopplad. Använd den avsedda kontakten och placera batteriet skyddat i drivenheten. Anslut inte batteriet till motorns, FLASH- eller BlueBUS-plintar.

Efter anslutningen ska funktionen provas både med nätström och batteridrift. Antalet rörelser beror på belastning, temperatur, batteriets ålder och laddningsnivå. I ett Master/Slave-par behöver varje motor ett eget batteri.

Vid användning av solcellssystemet Solemyo ska den avsedda anslutningen användas och energibalansen kontrolleras. När drivenheten strömförsörjs från Solemyo får den inte samtidigt vara ansluten till elnätet. Det är bra att använda Standby I/L4.

Två skjutgrindblad som möts – Master/Slave

Ett par kompatibla RUN1500 kan styra två skjutgrindblad som rör sig mot varandra. Varje grindblad måste separat uppfylla vikt- och driftsgränserna. Två motorer höjer inte gränsen för ett enskilt grindblad.

Mellan kretskorten ska anslutningen följa ordningen 1 Master → 1 Slave och 2 Master → 2 Slave enligt kontakternas orientering i schemat. Numren 1/2 anger här positioner, inte universella strömförsörjningspoler +/−. Vanliga BlueBUS-fotoceller är fortfarande opolariserade.

Montera båda motorerna och ställ in motsatta öppningsriktningar efter grindbladens utformning.
Anslut kretskorten enligt schemat medan strömmen är frånkopplad. Gemensamma enheter och radiomottagaren ska anslutas till Master.
Slå på strömmen och ställ in följande på den underordnade motorn: I/L8 Slave ON.
Lär in enheterna först på Slave och sedan på Master. Lär in körsträckan på Master.
Prova samverkan, alla säkerhetsreaktioner och ändlägena för båda grindbladen.

Slave kan ha egna FLASH-, OGI-, STOP- och SbS-ingångar; dess SbS öppnar endast Slave-grindbladet. OPEN, CLOSE och Aux In används inte på Slave. Standby, toppström, Slave, OGI och kraft kan ställas in separat, och dess fellogg kan läsas av. Vid reservdrift behöver varje motor ett eget batteri.

Felsökning och problemlösning

Vid fel ska du först räkna de snabba blinkningarna från FLASH: sekvensen upprepas efter en paus på ungefär en sekund. Normal blinkning under rörelse är cirka 0,5 s på / 0,5 s av. Koppla från all strömförsörjning före reparation.

Antal blinkningar	Betydelse och nästa steg
1	BlueBUS En enhet har ändrats eller känns inte igen; kontrollera kablaget, adresserna och inlärningen.
2	Fotocell Ta bort hindret, rengör och rikta in optiken; kontrollera adressen och den skyddade riktningen.
3	Kraftbegränsning Kontrollera manuell rörelse, friktion och ändstopp. Justera kraften vid behov först därefter kraften och mät säkerhetskrafterna på nytt.
4	STOP Kontrollera kontakternas eller säkerhetslistens tillstånd och STOP-anslutningen.
5	Interna parametrar Vänta minst 30 s och upprepa styrkommandot. Om felet kvarstår, kontakta service för styrningen.
6	Manövergräns Kretskortet har begränsat driften; vänta tills det har svalnat och kontrollera tillåtna cykler.
7	Internt elektriskt fel Koppla från alla strömkällor i några sekunder och upprepa testet. Kontakta service om felet återkommer.
8	Kontinuerlig styrsignal Kontrollera om OPEN är aktiv eller om en timer är inkopplad; kretskortet väntar på att styrsignalen ska upphöra.
9	Automatiken spärrad av en styrsignal Häv den elektroniska spärren med motsvarande upplåsningskommando. Detta är inte en mekanisk upplåsning med nyckel.

LED-indikatorer på kretskortet

LED / status	Betydelse
BlueBUS släckt	Strömförsörjning saknas eller ett fel har uppstått; kontrollera matningen och säkringarna.
BlueBUS lyser med fast sken	Allvarligt fel; koppla från alla strömkällor en kort stund. Kontakta service om felet återkommer.
BlueBUS blinkar 1 gång/s	Normal funktion. Två snabba blinkningar signalerar att en ingång har ändrats eller att ett styrkommando har tagits emot.
STOP lyser / är släckt	Lyser = normalt tillstånd identifierat; släckt = STOP aktiverad.
SbS / OPEN / CLOSE lyser	Motsvarande kontakt eller styrsignal är aktiv.
L1 + L2 blinkar	Inlärning av BlueBUS-/STOP-enheter krävs.
L3 + L4 blinkar	Inlärning av grindbladets längd krävs.

Vanliga symptom

Problem	Kontrollera
Fjärrkontrollens LED lyser inte	Sändarens batteri och korrekt polaritet vid batteribyte.
Fjärrkontrollens LED lyser, men grinden reagerar inte	Mottagaren, att sändaren har lagts in och kodningsfamiljen; radiostyrning.
Reagerar inte och BlueBUS lyser inte	Strömförsörjning och säkringar F1/F2. Åtgärda först orsaken till felet och byt sedan endast till en säkring av samma typ och med samma märkström.
Vänder rörelsen omedelbart	Hinder, motstånd i skenan eller känslighet; öka inte kraften utan att först kontrollera mekaniken.
Stängs inte automatiskt	I/L1, tid II/L1, aktiverad fotocell/STOP eller kontinuerlig OPEN-signal.
OGI indikerar inte att grinden är öppen	Kontrollera först II/L4; fabriksinställningen är radio utgång 3.
Varningslampan fungerar inte	Anslutning av FLASH, kompatibilitet och kortslutning. Förväxla inte ljusparet med antennen.

Historik över de åtta senaste manövrerna

Gå in i programmeringsläget genom att hålla STOP/SET intryckt tills L1 blinkar och släpp sedan knappen.
Välj ingångs-LED L8 med OPEN/CLOSE. Håll STOP/SET intryckt i cirka 3 sekunder.
Tända LED-lampor markerar manövrer med fel: L1 är den senaste och L8 den åttonde från slutet. Håll STOP/SET intryckt och välj önskad manöver med OPEN/CLOSE.
Den valda LED-lampan blinkar det antal gånger som anges i diagnostiktabellen. Släpp STOP/SET.

Nödrörelse vid fel på en säkerhetsanordning

Det säkraste är att frikoppla grinden och flytta den för hand. Använd nödstyrning genom att hålla kommandot intryckt endast när du har full uppsikt över ett fritt område och enligt installatörens anvisningar: ge ett kommando; om drivenheten bara visar ett fel, upprepa kommandot inom 3 sekunder och håll det intryckt. Efter cirka 2 sekunder rör sig grinden endast så länge knappen hålls intryckt. Säkerhetsavkänningen kan vara begränsad; låt reparera enheten omgående och åtgärda inte felet genom att permanent överbrygga ingången.

Frikoppling och underhåll

Frikoppla endast en stillastående grind, säkrad mot oavsiktlig rörelse. Sätt i den medföljande nyckeln och lås upp frikopplingsmekanismen enligt märkningen på drivenheten; lossa mekanismen och flytta grinden för hand. På modeller med frikopplingshandtag måste handtaget även öppnas efter upplåsning. Återställ mekanismen, lås den och ta ur nyckeln för att återkoppla drivenheten. Kontrollera efter återstart att mekanismen är ordentligt låst och att ändlägena är korrekta.

Regelbundet underhåll

Fackmannamässigt underhåll senast var 6:e månad eller efter 20 000 manövrer, beroende på vilket som inträffar först. Kontrollera förankringar, korrosion, styrning, kugghjul, kuggstång, ändlägesbrytare och alla säkerhetsanordningar. Koppla bort både nätström och reservströmkällor innan mekaniken kontrolleras; utför ett nytt test efteråt. Användaren kan rengöra fotocellernas optik med en mjuk, fuktig trasa och avlägsna hinder när drivenheten är säkrad.

Underhållsvarning

Andel av inställt gränsvärde	FLASH / OGI som underhållsindikering
Under 80 %	FLASH fungerar normalt; OGI tänds i 2 sekunder när öppningen börjar.
81–100 %	FLASH lyser i 2 sekunder när rörelsen börjar; OGI blinkar under rörelsen.
Över 100 %	FLASH lyser i 2 sekunder när rörelsen börjar och slutar; OGI blinkar kontinuerligt.

OGI-funktionen måste vara inställd på II/L4, värde L7. Servicens gränsvärde ställs in med II/L7. Manövrer räknas, inte driftår.

Avläsning av räknaren

Gå in i programmeringsläget och välj ingångs-LED L7.
Håll STOP/SET intryckt i cirka 3 sekunder tills värde-LED-lampan lyser; fortsätt hålla knappen intryckt.
Tryck kort samtidigt på OPEN och CLOSE. Antalet blinkningar från värde-LED-lampan visar steg om 10 % av gränsvärdet; 4 blinkningar betyder till exempel 40–49 %. Under 10 % blinkar LED-lampan inte.
Släpp STOP/SET.

Nollställning av serviceräknaren

Gå in i programmeringsläget först efter utfört underhåll och välj ingångs-LED L7.
Håll STOP/SET intryckt i cirka 3 sekunder tills värde-LED-lampan tänds, och fortsätt hålla knappen intryckt.
Håll OPEN och CLOSE intryckta samtidigt i minst 5 sekunder och släpp dem sedan. Snabba blinkningar bekräftar att räknaren har nollställts.
Släpp STOP/SET och kontrollera det inställda servicegränsvärdet.

Nollställning av räknaren raderar inte fjärrkontroller eller styrkortets inställningar. Vid ändring av tillbehör används inlärning av enheter; vid ny inställning av ändlägen används inlärning av slaglängden. Vid byte av styrkort måste driftsättning och tester utföras för den aktuella styrningen; proceduren för radiominne hör till mottagaren.

Tekniska data och mått

Parameter	Värde
Modell	NICE RUN1500
Gränslägesbrytare	Elektromekanisk
Motor / nätspänning	24 V DC / 230 V AC, 50–60 Hz
Styrenhet	Inbyggd; RBA3R10
Vikt / grindbladets längd	Högst 1 500 kg / 14 m, under de förutsättningar som anges vid val av drivenhet
Maximal effektförbrukning / strömförbrukning	400 W / 2 A
Maximalt startmoment / kraft	35 Nm / 1 000 N
Nominellt moment / kraft	20 Nm / 560 N
Hastighet utan belastning	0,25 m/s; sex grundhastigheter på cirka 100 / 85 / 70 / 55 / 45 / 30 %
Hastighet vid nominell belastning	0,18 m/s
Drift	Högst 60 cykler/h för ett kort och lätt grindblad; reduceras beroende på längd och vikt
Kontinuerlig drift	Högst 10 minuter
Kugghjul	Modul 4, Z18, delning 12,6 mm, delningsdiameter 72 mm
Kapslingsklass / temperatur	IP44 / −20 till +50 °C
Drivenhetens vikt	19 kg
Monteringsutrymme	Enligt måttskissen nedan och den faktiskt levererade kåpversionen
Hjälputtag för tillbehör	24 V DC, totalt 100 mA; + vänster SbS, − höger STOP enligt schemats orientering
OGI	24 V, högst 4 W; programmerbar funktion
Radiomottagare	Tillval för SM-kontakten
Reservkraft	Kompatibel PS124 / PSS124 med tillhörande kabel; eventuellt Solemyo när nätströmmen är frånkopplad

Kåpan skyddar drivenheten mot normal utomhusmiljö; IP44 innebär inte att den tål översvämning. Lämna utrymme för att öppna kåpan, utföra service och frikoppla drivenheten. Lämna elektriska och elektroniska delar samt batterier till lämplig återvinning, inte till vanligt hushållsavfall.

Manual för drivenhet NICE RUN1500

PDF

Jag vill beställa den här produkten. Hur gör jag?

Välj det sätt som passar dig bäst:

beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
beställ via e-post: skicka din beställning till [email protected]

Fråga oss om produkten NICE Run RUN1500 – separat drivenhet för skjutgrindar (A)

Produkt:	NICE Run RUN1500 – separat drivenhet för skjutgrindar (A)
Namn:
E-post:
Telefon:
Meddelande:
	Denna webbplats skyddas av reCAPTCHA från Google.

Skriv ut sidan

SNABB KONTAKT

E-post:

[email protected]
