NICE Hyppo HY7024 – motor för slaggrind med grindblad 3 m/350 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
8 116,37 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning NICE Hyppo HY7024 – motor för slaggrind med grindblad 3 m/350 kg
Reservkraft vid strömavbrott: för styrenheten MC824HR30 använd NICE PSS324. Med den äldre PS324 behöver du kabel CABLA11 och Standby måste vara avstängt. Anslutning av reservkraft.
NICE HYPPO HY7024 – ledarmsdrivning för slaggrind
NICE HYPPO HY7024 är en fristående elektromekanisk motor för ett grindblad. Den har en motor 24 V DC, en ledad arm och är självhämmande. Grindbladets position övervakas med hjälp av en magnetisk enkoder. Den behöver en separat styrenhet och säkerhetstillbehör; vid strömavbrott kan den frikopplas med en nyckel.
Montering, anslutning och säkerhetskontroller ska utföras av en behörig tekniker. Koppla bort strömförsörjningen och eventuell reservkraft innan du öppnar motorn eller styrenheten. Säkra grindbladet mot oavsiktlig rörelse vid manuell manövrering.
När ska du välja den här drivenheten?
HYPPO passar för slaggrindar där den ledade armen monteras på insidan. Det avgörs av grindbladets längd och vikt, motståndet vid rörelse, gångjärnens placering och utrymmet som krävs för armens hela rörelse.
| Maximal grindbladslängd | 3 m; tillåten vikt minskar med längden. |
|---|---|
| Vikt enligt diagrammet | För ett grindblad på 2 m ligger den nedre kurvan i diagrammet under 350 kg; vid 3 m under 200 kg. Bedöm den faktiska vikten utifrån den aktuella kurvan och grindens förhållanden. |
| Arbetscykel | 80 %; passar även för mer intensiv användning. |
3 m och 350 kg gäller inte samtidigt. Gränsvärdena gäller en motor och ett grindblad. Grindens höjd och form, tät fyllning och kraftig vind kan sänka värdena avsevärt. Arbetscykel i procent är inte antal cykler per timme och innebär inte heller kontinuerlig drift.

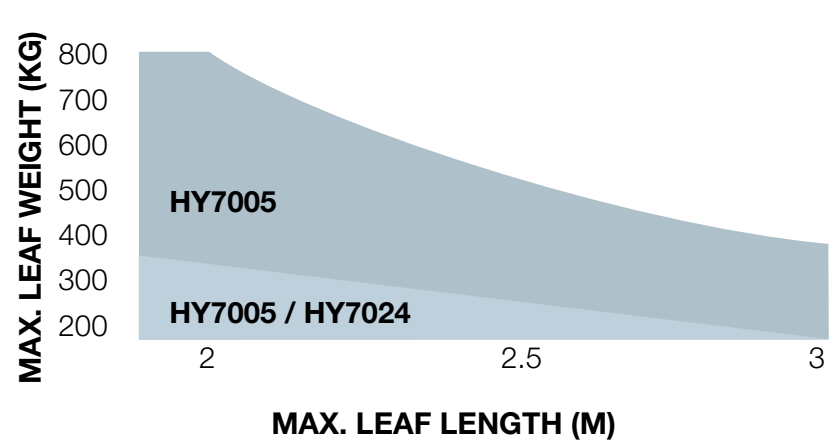

Den vågräta axeln visar längden i meter och den lodräta axeln vikten i kilogram. För HY7024 ska endast diagrammets nedre tillåtna område användas.
Kompatibla tillbehör
Välj tillbehör utifrån vilken styrenhet som är installerad, kontakterna och spänningen. Följande anslutningar och arbetsgångar gäller MC824HR30.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två motorer och säkerhetsanordningar. | |
| Varningsljus | Varnar när grinden är i rörelse och kan ha en antenn. |
|
| Fotoceller | Övervakar området kring grinden; reaktionen beror på placeringen. | |
| Reservbatteri | Rörelse vid strömavbrott. |
|
| Trådlösa fotoceller | En lösning utan kablar fram till fotocellerna. |
|
| Mottagare | Tar emot signaler från fjärrkontroller; en mottagare ingår i SM. |
|
| Sändare | Fjärrstyrning beroende på vilken mottagare som är installerad. | |
| Antenn | Hjälper till att förbättra fjärrkontrollens räckvidd. |
|
| Kodknappsats | Styrning med kod utan fjärrkontroll. |
|
| Nyckelbrytare | Styrning med nyckel från en fast plats. |
|
| Kortläsare | Styrning med tilldelat kort eller nyckelbricka. |
|
| Elektriskt lås | Extra låsning av grindbladet, synkroniserad med styrningen. |
|
| Förlängd arm | Större räckvidd vid avvikande monteringsgeometri. | |
| Frikoppling utifrån | Manuell åtkomst vid strömavbrott när det saknas en annan ingång. |
|
| Wi-Fi-/GSM-styrning | Fjärrstyrning via potentialfri kontakt. |
|
| Programmering och integration | Utökad inställning och diagnostik. |
|
FT210B är inte lämpliga för MC800 eller MC824H: de kräver separata adresser för FT A / FT B / FT C. Välj kompatibla fotoceller bland de som anges ovan.
Separat motor och styrenhet
Erbjudandet gäller en HYPPO HY7024-motor med ledad arm. Den separata motorn levereras utan styrenhet. För en tvåbladig grind behöver du två motsvarande motorer; de ökar inte gränsen för ett enskilt grindblad. Välj styrenhet, fotoceller, varningsljus, mottagare och fjärrkontroller enligt paketet.
| Paket | Styrenhet | Viktig skillnad |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC med encoder. Styrenheten strömförsörjs med 230 V AC. MC824L är inte en ersättning för HY7024. |
Om grinden redan är installerad, följ anvisningarna för det monterade kretskortet. Anvisningen för den aktuella MC800 gäller inte den äldre A60, och anvisningarna för MC824HR30 kan inte automatiskt överföras till en annan generation av MC824H.
Montering av ledarmsdrivning
Före montering
- Grindbladet måste kunna föras mjukt för hand längs hela rörelsebanan. Kontrollera gångjärnen, grindbladets stabilitet och infästningens bärförmåga.
- Montera stabila mekaniska stopp för stängt och öppet läge för att begränsa rörelsebanan och lära in styrenheten.
- Se till att det finns fritt utrymme för motorhuset, armens hela rörelse och frikopplingshandtaget. Bedöm var kläm- och skärskador kan uppstå och planera lämpliga skydd.
- Montera en bärande platta på stolpen och ett främre fäste på grindbladet. Monteringsmåtten och underlagets hållfasthet är avgörande.
Monteringsmått A och B

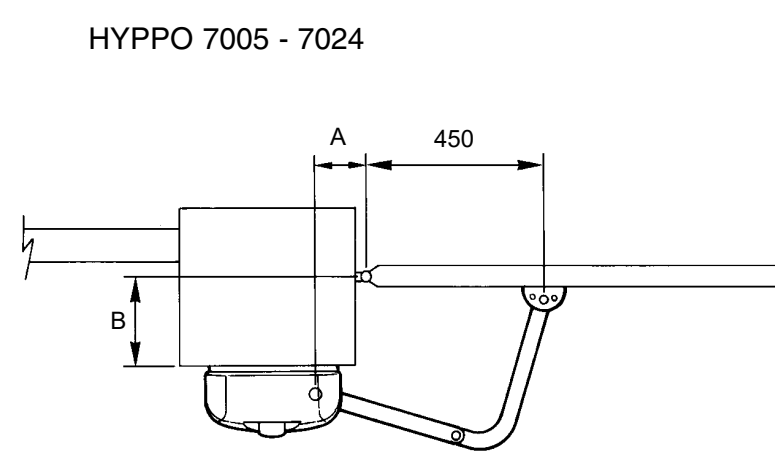

Mät måtten A och B enligt bilden. Tabellen gäller standardleden HY7024 och visar öppningsvinkeln för ett visst par av mått i millimeter.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Vinkeln bestäms av geometrin, inte av en godtycklig inställning på styrenheten. Frikoppla motorn före slutlig fastsättning och kontrollera grindbladets och armens hela rörelsebana. Stoppen måste hindra rörelser utanför det säkra området.
Förlängd arm HYA12

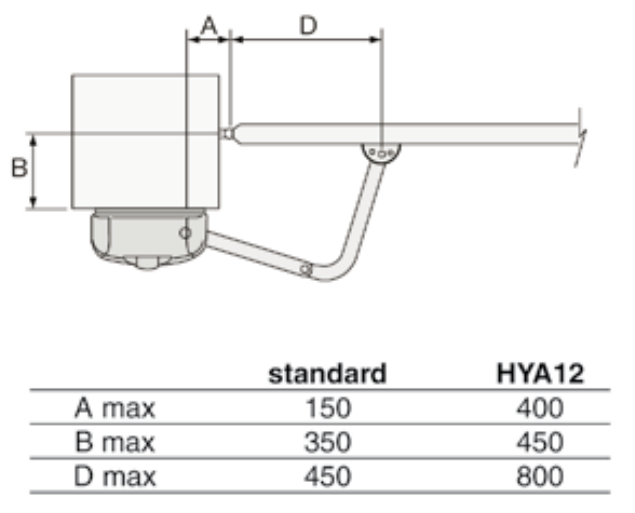

Förlängd ledarm NICE HYA12 ger längre räckvidd. Bilden anger även måttet D. Maxmåtten A/B/D är monteringsgränser, inte rekommenderade stolpmått. Överför inte standardarmens vinkeltabell automatiskt till HYA12.
| Mått | Standardarm | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Montering av platta och fäste
- Bestäm om monteringen ska vara vänster- eller högermonterad sett från insidan av tomten. Samma modell kan monteras på båda sidor genom att ändra plattans placering och montera armen på motsvarande sätt.

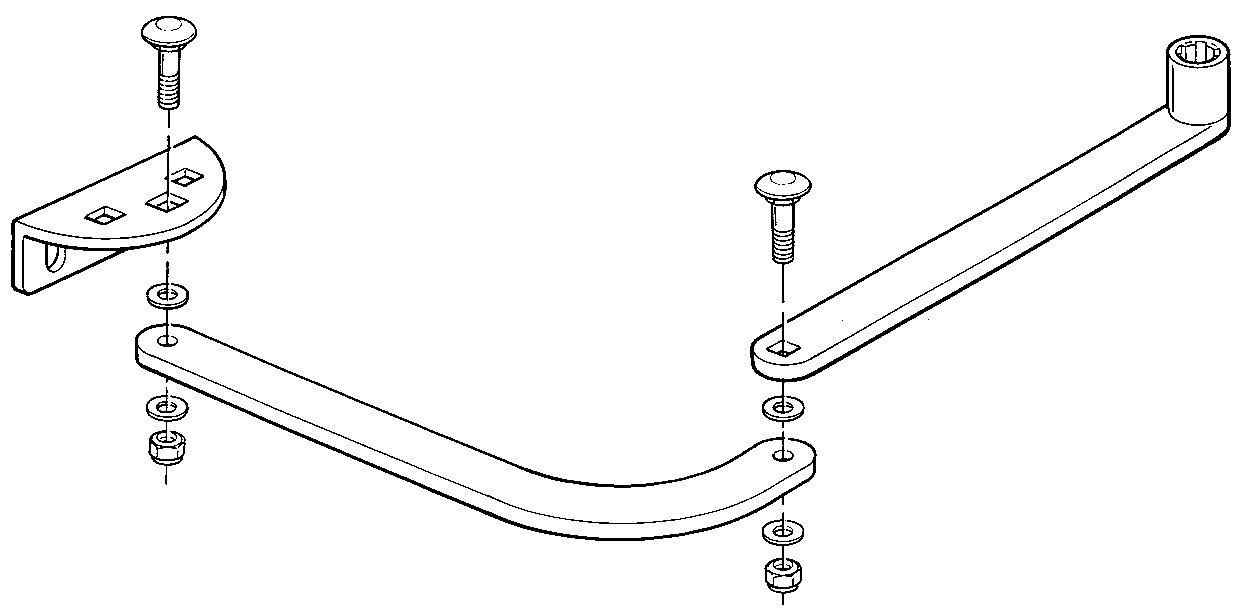

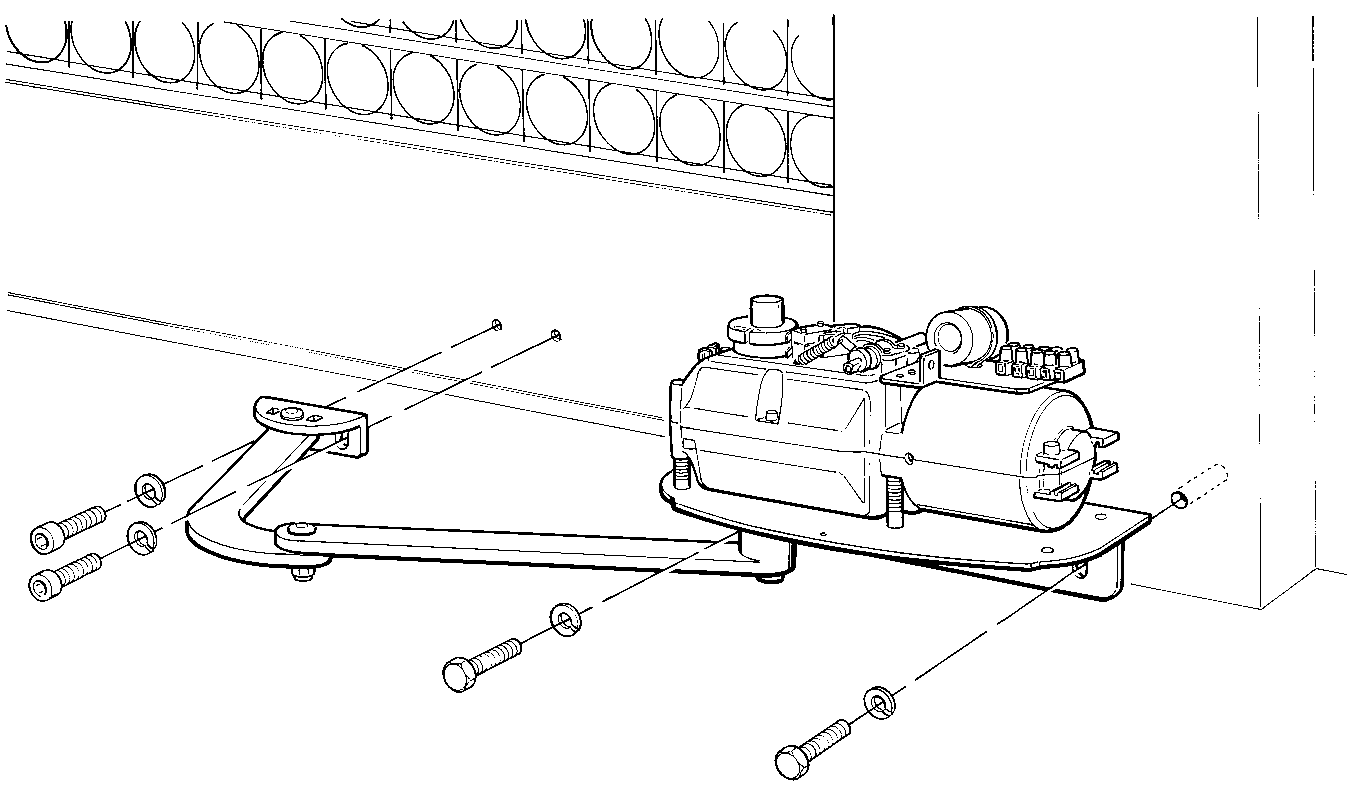

- Fäst bärplattan A på ett stabilt underlag på stolpen och fästet B på en stabil del av grindbladet. Här betecknar A/B delarna, inte monteringsmåtten i föregående tabell.

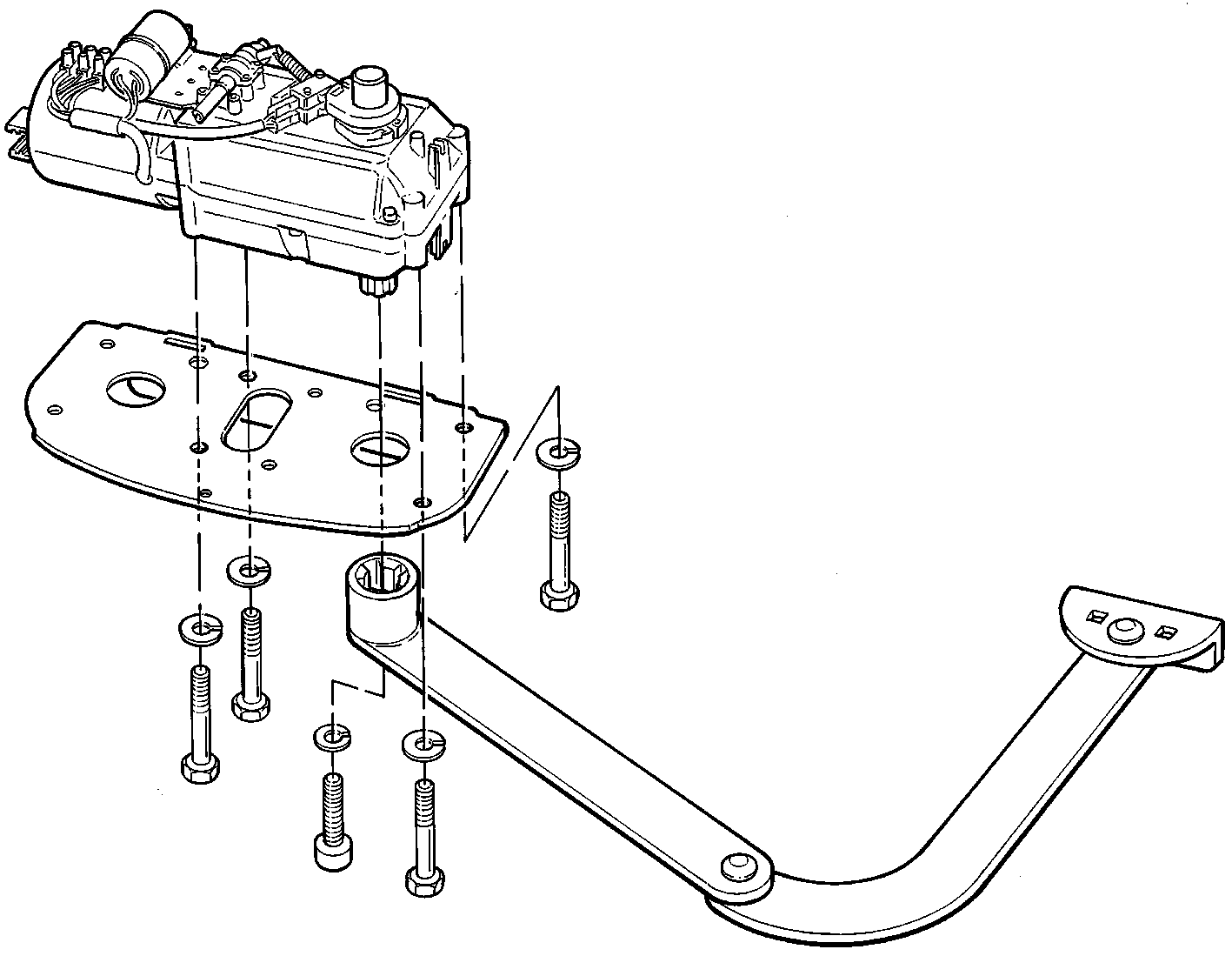

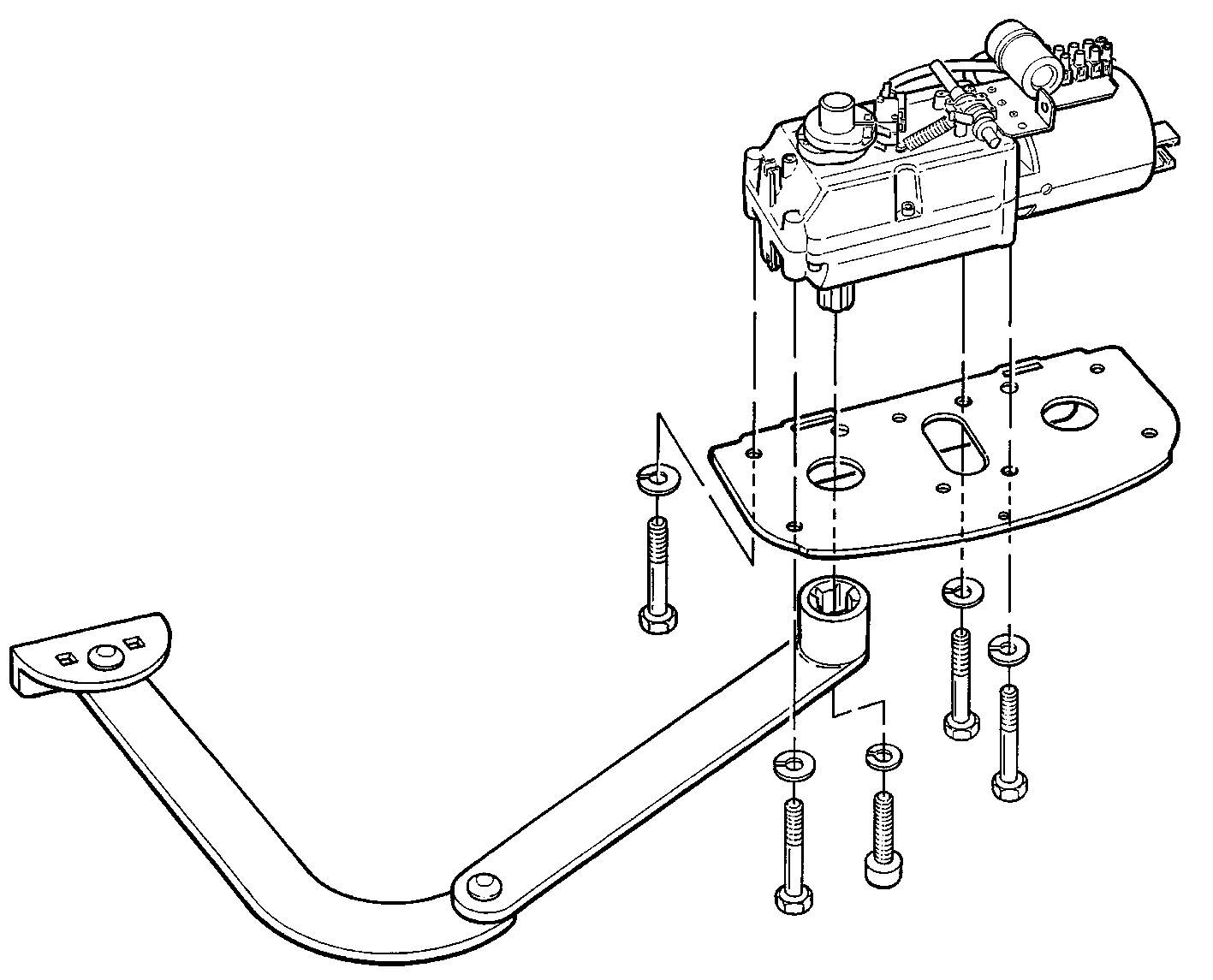

- Skruva fast motorn på plattan. Justera mindre avvikelser i inriktningen med de avlånga fästhålen.

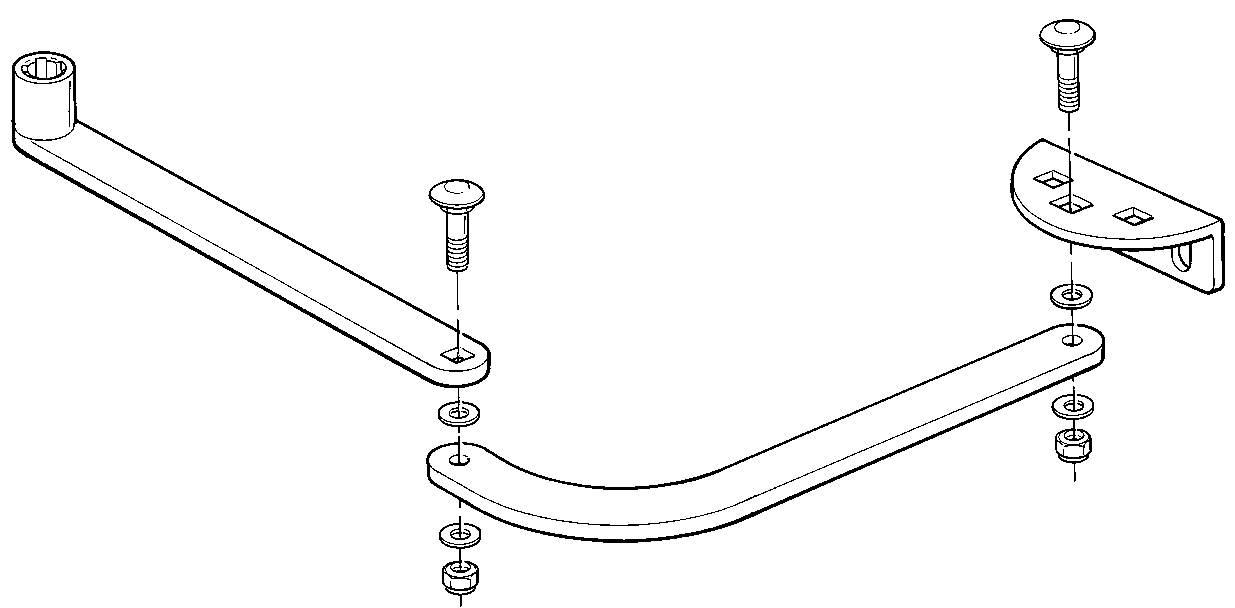

- Montera armen för den valda sidan. Smörj skruvarna enligt monteringsanvisningen före montering och montera brickor och fästen.
- Prova motorn och grindbladet manuellt i frikopplat läge ända till stoppen; dra sedan åt fästena slutgiltigt.
Vänstermontering, sett inifrån:
Högermontering, sett inifrån:
Kåpa och skydd av mekanismen

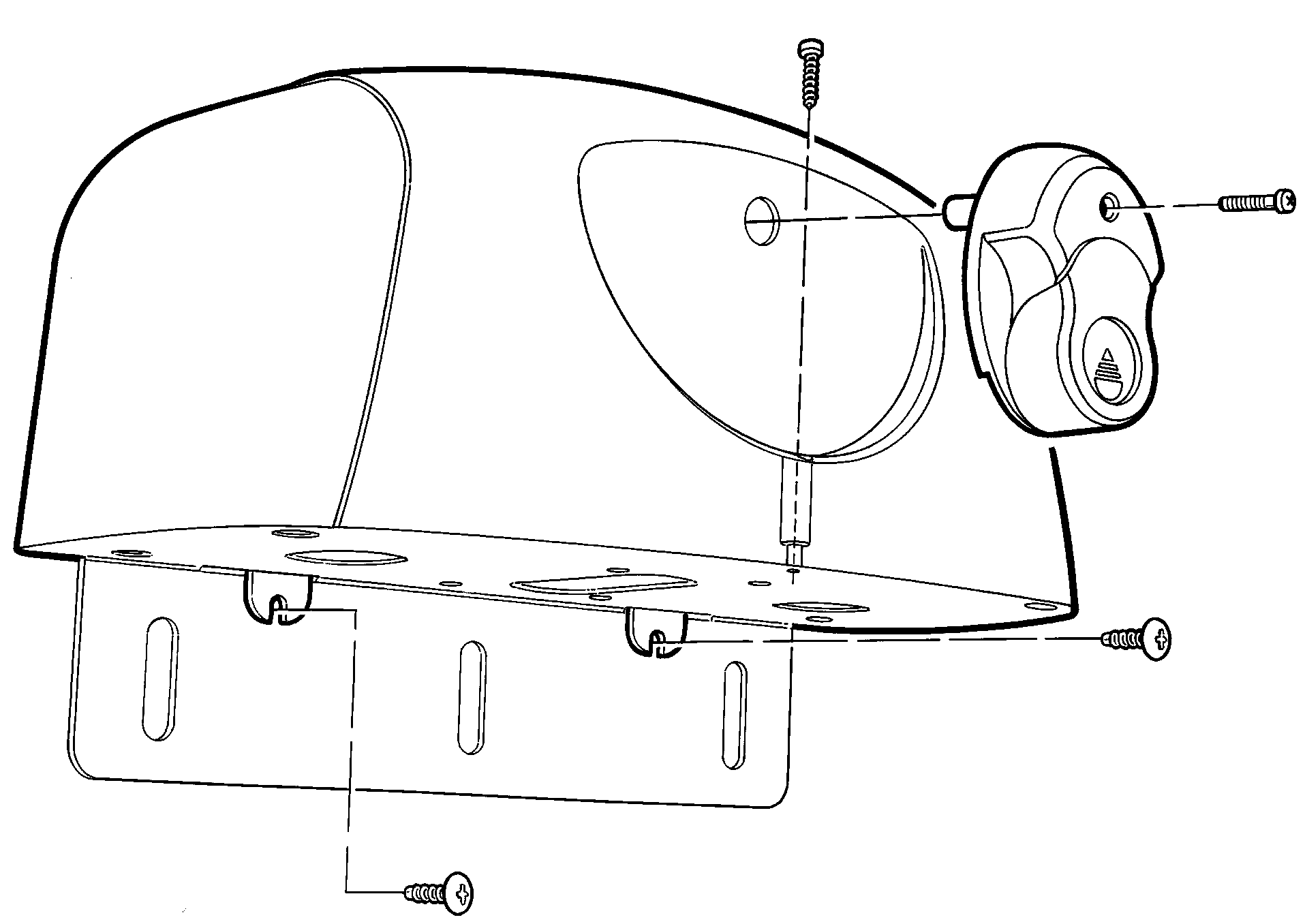

När inställningen är klar monterar du kåpan och frikopplingshandtaget och fäster dem med skruvarna. Kontrollera kabelgenomföringarna och att kåpan är stängd. Vatten får inte tränga in i drivningen eller styrenheten. Skydda kablarna från armen och grindbladets rörelser.
Manuell frikoppling
- Stoppa automatikfunktionen, koppla från strömförsörjningen och säkra grindbladet så att det inte kan röra sig av sig självt.
- Skjut låskåpan uppåt. Sätt i nyckeln och vrid den medurs.

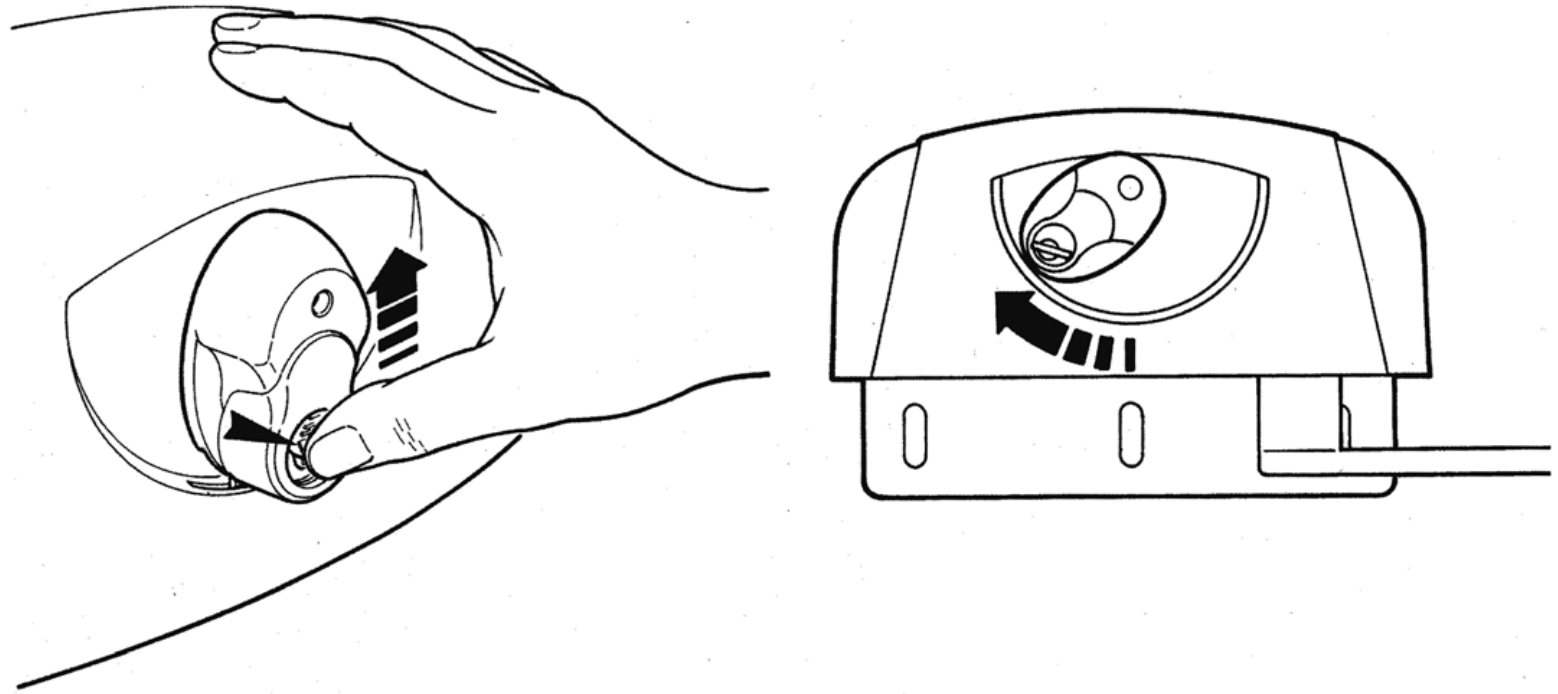

- Vrid frikopplingshandtaget enligt bilden. Därefter kan grindbladet flyttas för hand.
- Innan automatisk drift återupptas, återställ mekanismen till låst läge med handtaget lodrätt. Kontrollera att växeln är låst, ta ut nyckeln och stäng låsskyddet.
Om det inte finns någon annan ingång till tomten, planera för åtkomst redan vid monteringen: NICE KIO med vajern KA1 möjliggör manuell frikoppling från utsidan. Montera och testa enheten innan porten tas i drift.
Kabeldragning och elektrisk anslutning
Dra och skydda nätkablar, motorledningar och lågspänningssignaler enligt spänning och miljö. Matningen till styrenheten består av L, N och PE; skydda den med lämpligt överströmsskydd och en anordning för fullständig frånskiljning. Säkra kablarna med genomföringar och dragavlastning.
| Krets | Kabel | Användning |
|---|---|---|
| Matning till styrenheten | 3 × 1,5 mm² | Upp till 30 m; L, N och PE. Vid längre matningskabel används 3 × 2,5 mm² och skyddsjordning vid automationen enligt styrenhetens anvisningar. |
| Motor | 3 × 1,5 mm² | Upp till 10 m; separat motorkrets. |
| Encoder | 2 × 1 mm² | Upp till 10 m, utan polaritet; tillhör motsvarande motor. |
| BlueBUS | 2 × 0,5 mm² | Upp till 20 m; över 20 m och upp till 40 m används 2 × 1 mm². |
| Varningslampa | 2 × 0,5 mm² | Upp till 20 m, lågspänningsutgången FLASH. |
| Elektriskt lås | 2 × 1 mm² | Upp till 10 m; utgång 12 V AC / max. 15 VA. |
| Nyckelbrytare | 4 × 0,5 mm² | Upp till 50 m; alternativt två kablar på 2 × 0,5 mm². |
| Antenn | RG58 | Upp till 20 m; mindre än 5 m rekommenderas. |
Installatören måste kontrollera kabelarea och kabeldragning utifrån ledningslängderna och anvisningarna för den installerade styrenheten.
Anslutning av motor och styrenhet
HY7024 ska anslutas till MC824H:s 24 V DC-motorutgång, inte till 230 V nätspänning. Anvisningarna nedan gäller MC824HR30 med kretskortet MCA1R30. De två encoderledningarna saknar polaritet och ska anslutas till motsvarande ENC. MC824L använder andra motorer.
| Ett portblad | Motor till M2, encoder till ENC2; M1 och ENC1 lämnas oanslutna. |
|---|---|
| Två portblad | M2 öppnar först, M1 stänger först. Encoder för M1 ansluts till ENC1 och encoder för M2 till ENC2. |
| Motorväljare | Ställ in följande innan du lär in positionerna: DIP 1 = ON; DIP 2–12 = OFF för HY7024. Använd ingen annan kombination. |
Använd modellinställningen för HY7024; programmeraren kan visa denna grupp som MB4024. Det avgörande är att omkopplarna står i rätt läge för HY7024.

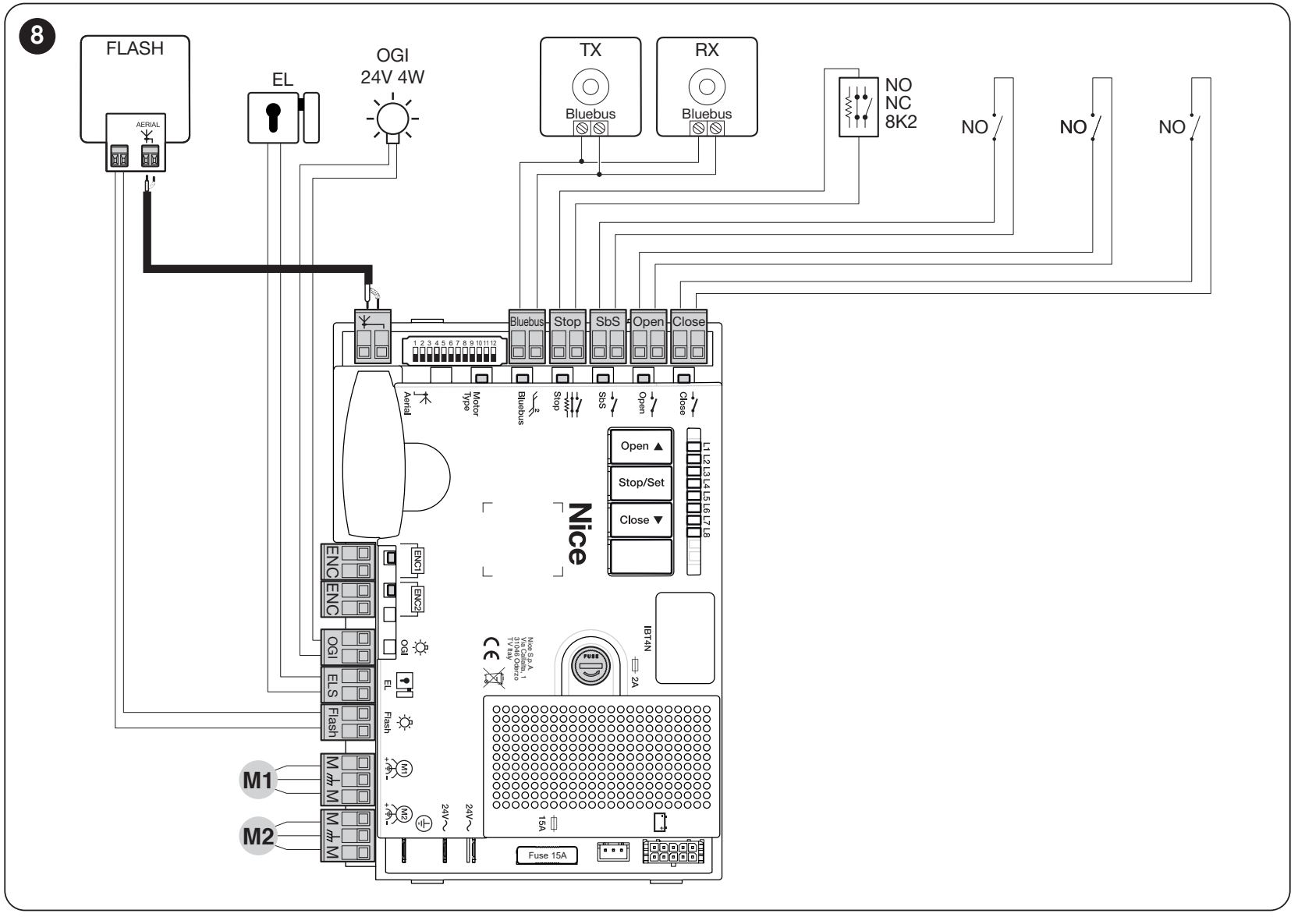

Tillbehörsanslutningar och polaritet

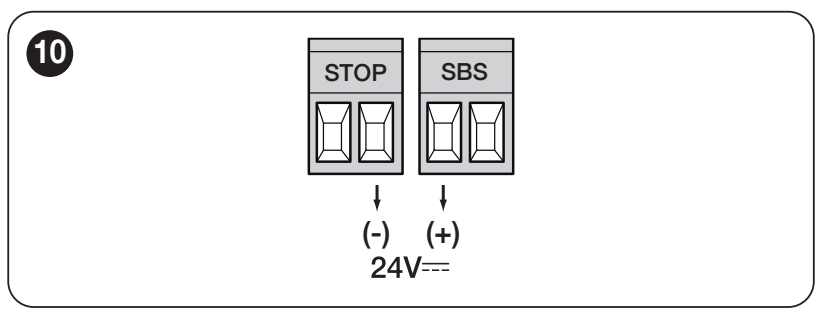

| Hjälpmatning | Den vänstra plinten i SbS-paret = +; den högra plinten i STOP-paret = −, enligt detaljbilden nedan. 24 V DC −30 % / +50 %, totalt max. 200 mA. Spänningen är kvar även i standbyläge. Detta gäller de visade matningsanslutningarna, inte valfria signalkontakter. |
|---|---|
| BlueBUS | Två parallella ledare överför både matning och data; utan polaritet +/−. |
| ENC1 / ENC2 | Encodrar för respektive motor; utan polaritet. |
| FLASH | Varningslampa 12 V DC, max. 21 W; till exempel ELDC. Kontrollera märkningen +/− på den aktuella utgången och varningslampan innan anslutning. |
| ELS | Elektriskt lås 12 V AC, max. 15 VA; AC har ingen polaritet +/−. |
| OGI | Indikering av öppen port: 24 V DC, max. 4 W. Läget beror på inställningen; följ märkningen för den monterade utgången. |
| SbS / Open / Close | Potentialfria NO-kontakter till respektive plintpar: stegvis styrning, endast öppna eller endast stänga. Kontakterna saknar polaritet och får inte anslutas till extern spänning. |
| STOP | Inlärd säkerhetsingång NO, NC eller 8,2 kΩ. Potentialfria kontakter saknar polaritet; anslutningen måste motsvara skyddsanordningarna. |
Om kretskortet eller plintarnas placering skiljer sig, följ anvisningarna för den installerade enheten. Detaljerad anslutning av MC824HR30.
Reservkraft vid strömavbrott
MC824HR30 stöder PSS324. Koppla från både nätspänningen och batteriet före anslutning och använd avsedd kontakt. Om du behåller en äldre PS324, behöver du kabeln CABLA11 och Standby måste vara OFF. Antalet rörelser beror på batteriets laddning och portens belastning. Reservkraft ersätter inte korrekt manuell frikoppling. Fullständig procedur för anslutning av reservkraft.
Fotoceller och säkerhetsingångar
Placera fotocellerna utifrån grindbladens rörelser och grindens riskområden. Rikta in TX/RX korrekt. Skydd av genomfartsområdet ersätter inte skydd av klämställen vid gångjärnet och armen.
MC824H använder för fotoceller BlueBUS. EPMB, EPLB, EPSB, EPMORB och F210B anslut parallellt med två ledare utan polaritet. TX/RX i ett par ska ha samma adress, och varje par ska ha en adress som skiljer sig från de övriga. Upprepa efter ändring av enheter inlärningen.
PHOTO/PHOTO II skyddar vid stängning; PHOTO 1/PHOTO 1 II ingriper vid både öppning och stängning. PHOTO 2/PHOTO 2 II skyddar vid öppning. PHOTO 3 är inte tillåten. Exakta byglingar och reaktioner finns i adresseringstabellen.
Testa varje par vid både öppning och stängning, STOP och eventuell säkerhetslist. Koppla inte förbi en säkerhetsanordning för att få grinden att röra sig.
Första driftsättning och inlärning
Installatören utför stegen efter mekanisk och elektrisk kontroll. Säkra motorn i automatiskt läge och kontrollera ändlägena, fri rörelsebana och M1/M2. Var beredd att stoppa grinden vid den första rörelsen.
På MCA1R30 ställer du in DIP 1 på ON och övriga på OFF för HY7024 och ansluter pulsgivaren.
När strömmen slagits på måste BlueBUS blinka ungefär en gång per sekund, lysdioderna på de anslutna BlueBUS-fotocellernas TX/RX måste blinka och FLASH-varningslampan måste vara släckt. Om någon kontroll misslyckas, koppla från strömmen och eventuell reservkraft och kontrollera anslutningarna innan du fortsätter.

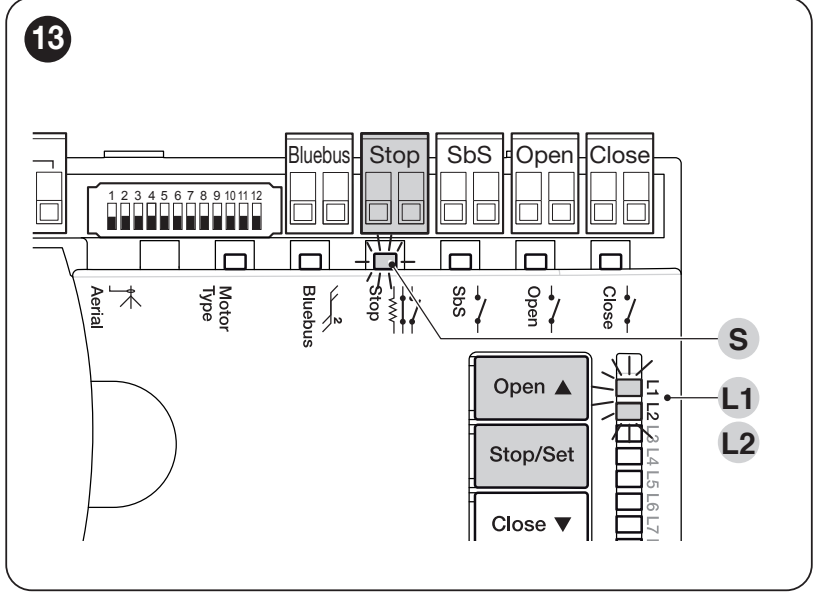

1. Identifiering av enheter
- Håll ned samtidigt Open ▲ + Stop/Set.
- Släpp båda knapparna när L1/L2 börjar blinka snabbt, efter ungefär 3 sekunder.
- Vänta tills processen är klar. Lyckat resultat: STOP lyser, L1/L2 slocknar. L3/L4 kan blinka för att signalera att positionsinlärning behövs.
Upprepa efter att en BlueBUS/STOP-enhet lagts till eller tagits bort. Utför inlärningen även utan anslutna tillbehör.
2. Automatisk positionsinlärning
- Håll ned samtidigt Stop/Set + Close ▼.
- Släpp knapparna när L3/L4 börjar blinka snabbt, efter ungefär 5 sekunder.
- Följ rörelserna: M1 stänger långsamt till ändläget, M2 stänger långsamt till ändläget, båda motorerna öppnar långsamt till ändlägena och båda motorerna stänger snabbt. Vid en motor rör sig endast M2.
- Att L3/L4.
Om en motor öppnar i stället för att stänga under de första stängningsrörelserna, avbryt inlärningen med knappen Open ▲ eller Close ▼. Koppla från strömmen och eventuell reservkraft och korrigera motorns riktning genom att byta plats på de två yttersta motorledningarna enligt MC824H-schemat; ändra inte pulsgivarledningarna. Om ordningsföljden är fel, korrigera M1/M2 och även deras ENC1/ENC2. Starta om inlärningen från början. Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 blinkar; åtgärda orsaken och upprepa inlärningen.
3. Tester och överlämning
Testa fullständiga öppnings- och stängningscykler, ändlägen, inbromsningar, överlappning mellan grindbladen och frikoppling. Kontrollera varje säkerhetsanordning, stopp och riktningsändring vid hinder. Installatören måste mäta krafterna och bedöma hela anläggningen. Ställ inte in en hög kraft i stället för att åtgärda en grind som kärvar. Användaren ska få en bruksanvisning och kunna frikoppla drivanordningen på ett säkert sätt.
Manuell och blandad inlärning: detaljerad procedur för styrenheten. Blandad inlärning föregås av automatisk inlärning.
Inställningar och fjärrkontroller
Ställ in automatisk stängning, paustid, stegvis manövrering, inbromsning och kraft efter grinden. Upprepa testerna efter ändring av kraft eller säkerhetsfunktioner. Fullständiga inställningsintervall, lysdioder och fabriksinställningar finns i styrenhetens programmeringstabeller.
Mottagare, fjärrkontroll och antenn
En fristående motor har ingen inbyggd radiomottagare. En SM-mottagare monteras i styrenheten. NICE OXIBD stöder även dubbelriktad kommunikation med ON3EBD; OXILR använd tillsammans med ON3ELR. Med äldre OXI väljer du sändare utifrån den lagrade kodningen. Samma frekvens garanterar inte i sig kompatibilitet.
Anslut koaxialkabeln enligt mottagaren: direkt till mottagaren vid OXIBD, och enligt styrenhetens kopplingsschema vid OXI. Parkoppling och radering av fjärrkontroller. Radering av radiominne är inte samma sak som återställning av kretskortet eller positionsinlärning.
Kontroller vid fel
| Symptom | Kontrollera |
|---|---|
| Grinden rör sig inte | Strömförsörjningen, att frikopplingen är säkrad och STOP. Fel på strömförsörjning eller säkringar ska åtgärdas av en tekniker när strömmen är frånkopplad. |
| Motorn går, men grindbladet står stilla | Kontrollera att växeln är låst och att armen sitter fast; återför frikopplingen till låst läge. |
| Grinden stannar eller vänder | Kontrollera först manuell rörelse och armens rörelseutrymme, därefter fotoceller, STOP och ändlägen. Öka inte kraften utan att först fastställa orsaken. |
| Inlärningen slutförs inte | Motorernas ordningsföljd och riktning, ändlägen och skydd. För HY7024: DIP 1 och enkodrar. |
| Fjärrkontrollen fungerar inte, men knappen gör det | Batteri, kodning, inlärning av sändaren i mottagaren och antenn. |
| Fel efter byte av fotoceller | Adresser och kablar, upprepa sedan enhetsidentifieringen. |
Antal blinkningar från varningsljuset och lysdioden: diagnostik och reparationer. Anteckna inställningarna före återställningen. Återställning av styrkortet, radering av mottagaren och ny inlärning är olika åtgärder; följ instruktionerna för den installerade enheten.
Kontroll och underhåll
Låt kontrollera hela anläggningen minst var sjätte månad; vid intensiv användning eller krävande miljö oftare enligt underhållsplanen. Kontrollera gångjärn, infästningar, armens spel, ändstopp, frikoppling, kabelgenomföringar och kablar. Testa fotocellerna och STOP-funktionen och dokumentera kontrollen.
Håll dig utanför grindbladets och den ledade armens rörelseområde medan de är i rörelse. Låt inte barn leka vid grinden och förvara fjärrkontrollerna utom räckhåll för dem. Håll området kring grinden fritt. Rengör fotocellernas ytor och fönster utan starka rengöringsmedel. Skölj inte motorn med högtrycksvatten. Låt en tekniker utföra ingrepp i mekanismen, de elektriska kretsarna och säkerhetsinställningarna. Vid skadad arm, ovanligt ljud eller oavsiktlig rörelse ska automationssystemet tas ur drift och repareras.
Tekniska specifikationer för NICE HYPPO HY7024

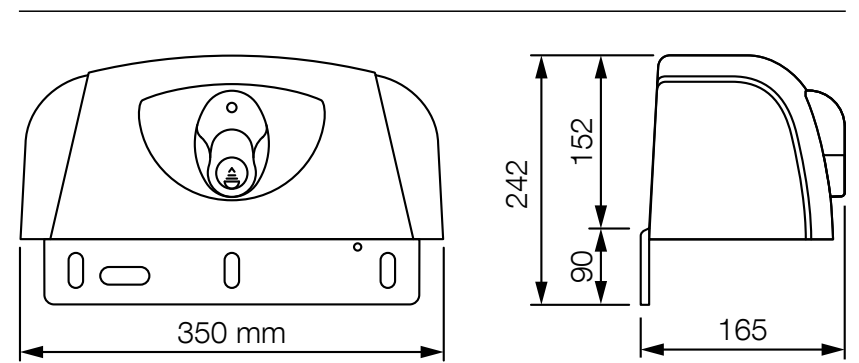

| Typ | Elektromekanisk, självhämmande ledarmsdrivning för ett grindblad. |
|---|---|
| Motor | 24 V DC |
| Ström | 5 A |
| Effekt | 120 W |
| Vridmoment | 250 Nm |
| Rotationshastighet | 2 varv/min |
| Arbetscykel | 80 % |
| Positionsavkänning | Magnetisk enkoder |
| Kapslingsklass | IP43 |
| Drifttemperatur | −20 till +50 °C |
| Mått | 350 × 165 × 242 mm (bredd × djup × total höjd) |
| Vikt | 13 kg |
| Grindbladets gränsvärden | Upp till 3 m; avläs den specifika vikten i diagrammet över gränsvärden. |
Totalhöjden 242 mm inkluderar plattan under drivenheten; kåpan är 152 mm hög enligt ritningen.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
