NICE Hyppo 7100 HY7124 – drivsystem för tvåbladiga vikgrindar
| Produkttillgänglighet: | på frågan | Produkten kanske inte är tillgänglig, kontakta oss för mer information. |
|---|
på frågan
6 871,16 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning NICE Hyppo 7100 HY7124 – drivsystem för tvåbladiga vikgrindar
Observera!
Vid grindarmsdrivning NICE Hyppo HY7124 med styrenhet version R30 (MC842HR30) krävs en PS124 eller PS324 kabeladapter för anslutning av reservkraft CABLA11.
NICE HYPPO HY7124 – motor till vikgrind
NICE HYPPO HY7124 är en fristående elektromekanisk motor med teleskopisk arm för vikgrind. Motorn drivs med 24 V DC och är självhämmande. Kräver en separat styrenhet, strömförsörjning och säkerhetsutrustning. Vid strömavbrott kan motorn frikopplas med nyckel.
När ska du välja den här motorn?
HY7124 är avsedd för en vikgrindskonstruktion med teleskopisk arm. Innan du väljer motor behöver du känna till måtten och vikten på varje grinddel, placeringen av de lodräta gångjärnen, motståndet vid rörelse, utrymmet för vikningen och hur motorn ska fästas.
| Vikgrindens delars längd | Högst 1 500 mm per del, enligt monteringsritningen. |
|---|---|
| Vikt och längd | Den övre viktgränsen är 200 kg, men den tillåtna vikten minskar med längden. Vid en längd på 1,5 m ligger kurvan under 150 kg. |
| Arbetscykel | 80 %; lämpligheten för den aktuella driftintensiteten måste bedömas utifrån hela installationen. |

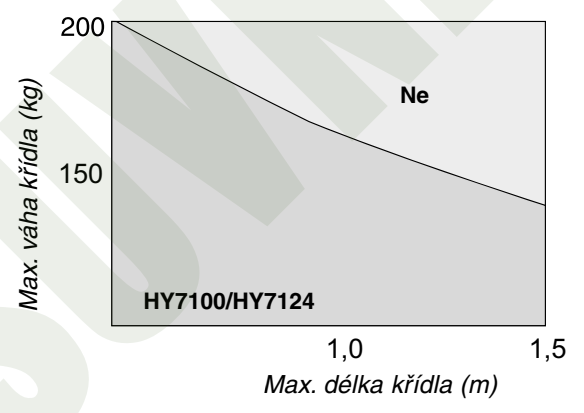

1,5 m och 200 kg är inte en tillåten kombination samtidigt. I diagrammet visar den vågräta axeln delens längd i meter och den lodräta axeln vikten i kilogram; området ovanför kurvan, märkt ”Ne”, är inte tillåtet. Värdet anger varken hela passageöppningens bärförmåga eller den sammanlagda vikten av alla delar. Vid heltäckande fyllning och blåst måste montören bedöma belastningen på hela grinden. Arbetscykelns procenttal anger inte antalet öppningar per timme.
Så fungerar en vikgrind
I den visade konfigurationen driver en motor ett vikbart par grinddelar. Motorn är fäst på den första delen i det vikbara paret; den teleskopiska armen kopplar mekanismen till den andra delen. En grind med två vikbara halvor kräver två motorer och en gemensam, lämplig styrenhet. Blanda därför inte ihop antalet delar med antalet motorer.

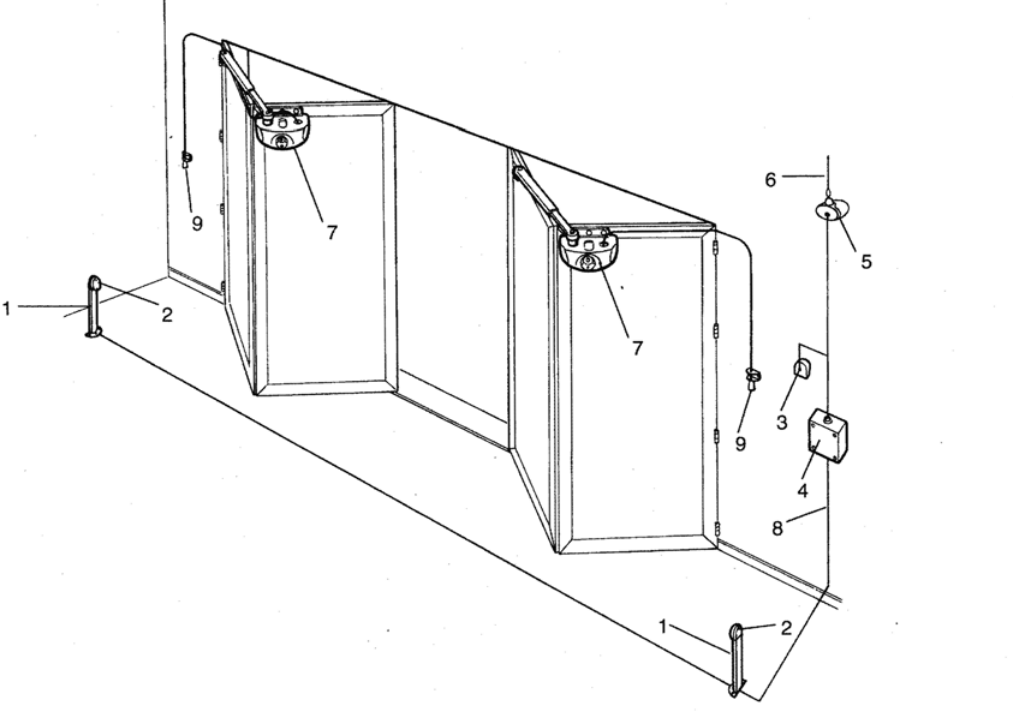

På bilden:
- 1 – fotocellstolpe
- 2 – fotocell
- 3 – nyckelbrytare eller knappsats
- 4 – styrenhet
- 5 – varningslampa
- 6 – antenn
- 7 – HYPPO-motor
- 8 – strömförsörjning
- 9 – frikoppling.
Ritningen visar principen för installationen; tillbehören väljs utifrån den installerade styrenheten.
Fristående motor och styrenhet
Den här produktsidan gäller en fristående HY7124-motor med teleskopisk arm. Styrenheten är inte inbyggd i motorn. Styrenhet, säkerhetsutrustning, mottagare och fjärrkontroller måste väljas utifrån den aktuella installationen. Kontrollera tillgänglighet och medföljande utrustning före beställning.
| Modell | Motor och avkänning | Lämplig aktuell styrenhet |
|---|---|---|
| HYPPO HY7124 | 24 V DC; magnetisk pulsgivare. | MC824HR30 / MCA1R30 |
Följande anslutning och första igångkörning gäller MC824HR30 / MCA1R30. Vid befintlig automation ska du alltid använda manualen för det styrkort som faktiskt är installerat. Motorns spänning och styrenhetens nätanslutning är separata kretsar.
För äldre MC824H/MC824HR10 ska du använda respektive manual. Den aktuella MC824HR30 har egna rutiner och krav för reservströmförsörjning. MC824L är inte en ersättning för HY7124-motorn med pulsgivare.
Montering av teleskopisk motor
Montering, elektrisk anslutning och säkerhetskontroller ska utföras av en behörig tekniker. Koppla från nätströmmen och eventuell reservström före arbetet och säkra grinddelarna så att de inte kan röra sig av sig själva.
- Kontrollera att båda grinddelarna och gångjärnen är stabila. Hela det vikbara paret ska kunna röras för hand jämnt längs hela rörelsebanan, utan att kärva eller ha för stort spel.
- Förbered stabila mekaniska ändstopp för stängning och öppning, anpassade till konstruktionen och styrenhetens inlärning.
- Bedöm klämrisk vid gångjärnen i ändlägena och i mitten, mellan de vikbara delarna samt vid den teleskopiska armen. Placeringen av skydden måste utgå från grindens hela rörelsebana.
- Motor, arm, kablar och frikoppling får inte slå i ramen, väggen eller den andra delen. Fäst dem i en bärande del av konstruktionen.

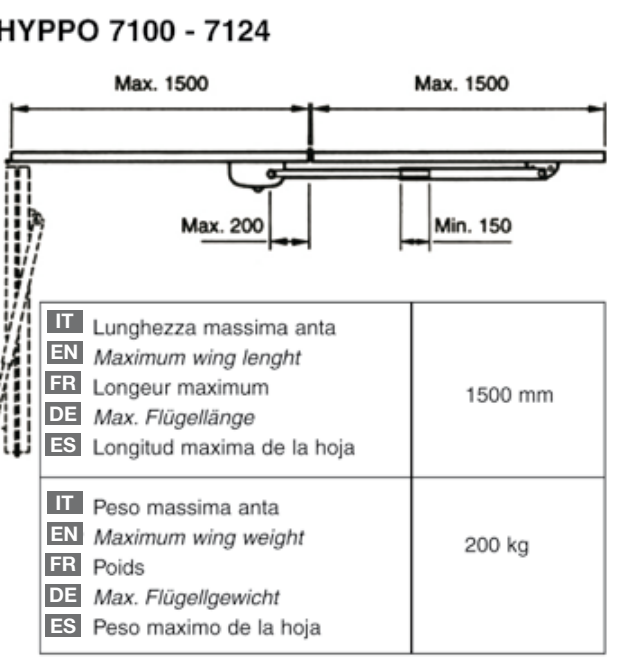

Vikdelarnas mått och infästning
| Båda markerade delarna | Högst 1 500 mm; detta mått är inte en tillåten längd för ett enda fast grindblad. |
|---|---|
| Mått vid det mittersta gångjärnet på motorsidan | Max. 200 mm, i den position som visas på bilden. |
| Mått vid teleskoparmens infästning | Min. 150 mm, i den position som visas på bilden. |
Måtten 200 och 150 mm gäller specifika punkter på ritningen. De anger varken stolpens tvärsnitt eller ett generellt avstånd mellan motorn och kanten. Följ den visade geometrin för teleskoparmen och vikdelarna vid monteringen.
Bärplatta och teleskopisk arm
- Välj vänster- eller högermontering sett inifrån. Kontrollera hela rörelsen hos båda delarna innan du fäster dem.

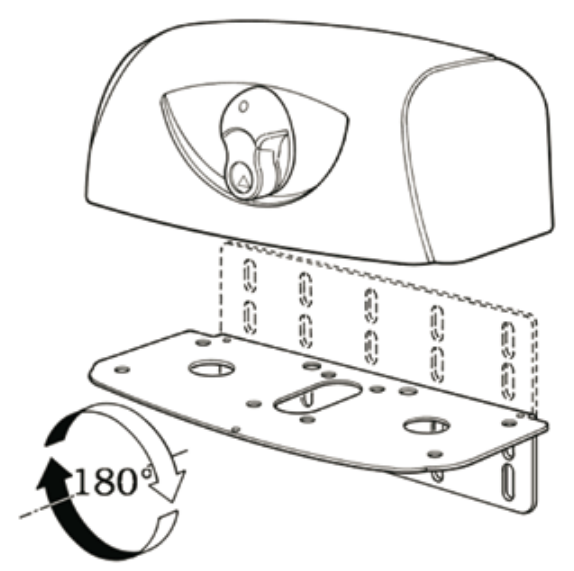

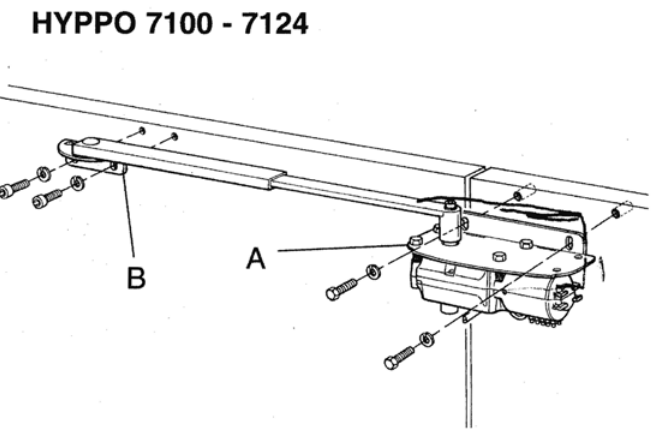

- Motorfästplattan A och det främre fästet B placeras enligt ritningen för den vikbara grinden. A/B betecknar här fästdelarna, inte måtten i tabellen för ledarmen.
- Skruva fast motorn på fästplattan. För att anpassa den till monteringssidan kan plattan vridas 180° enligt monteringsbilden.

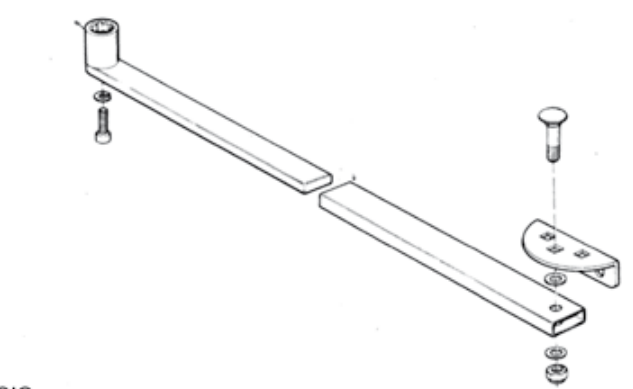

- Montera den teleskopiska armen med brickor och fästen enligt ritningen. Smörj skruvarna före monteringen enligt anvisningarna.
- Prova hela rörelsebanan för hand när motorn är frikopplad. Justera mindre inriktningsavvikelser i de avlånga hålen och dra sedan åt fästena ordentligt.

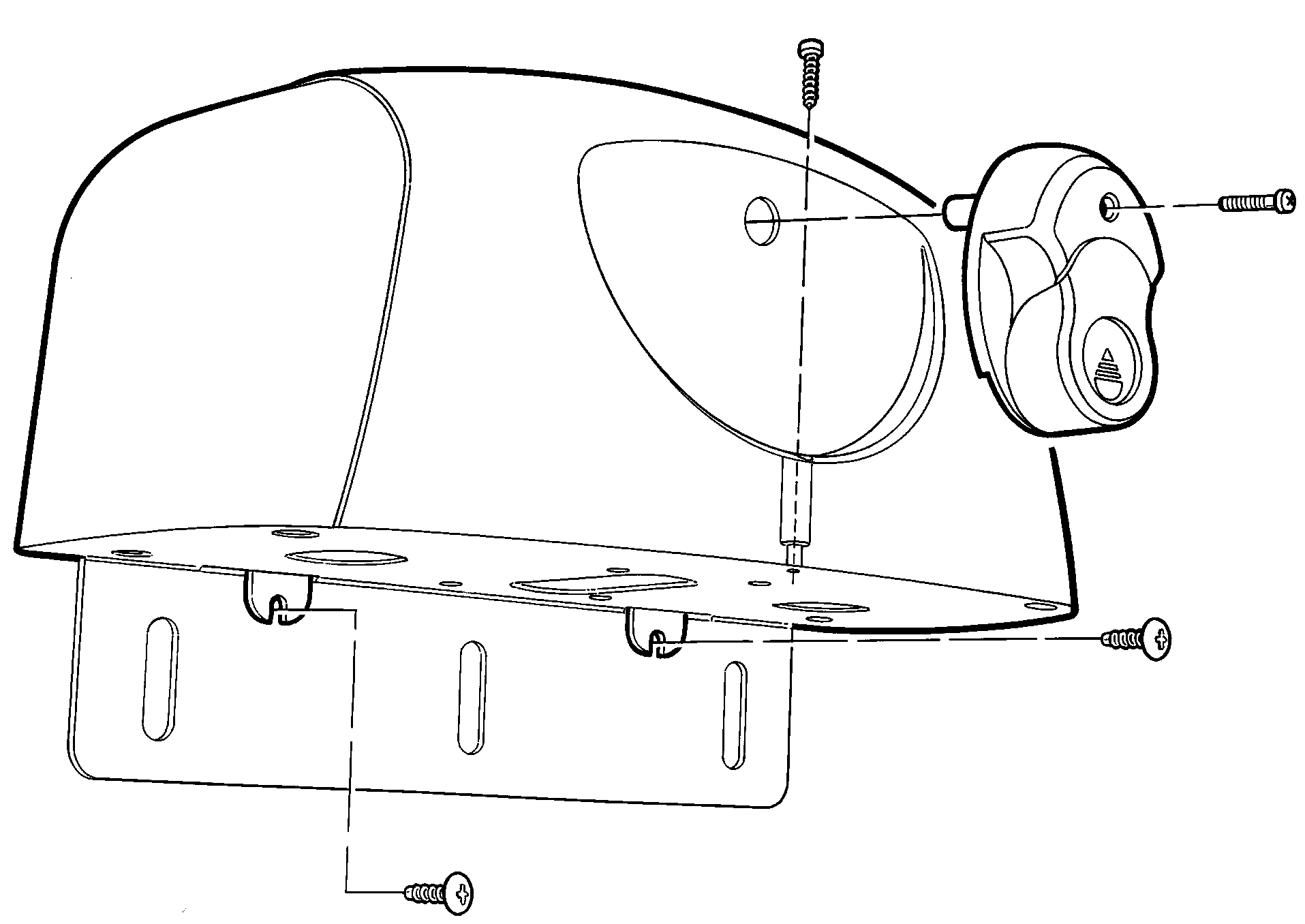

Kåpa och kablar
Kabeldragningen till motorn på den rörliga delen måste förbli skyddad även när grinden är helt hopfälld. Se till att kabeln har tillräckligt med slack och dragavlastning; den får inte fastna i gångjärnet eller armen. När inställningarna är klara monterar du kåpan och handtaget och kontrollerar kabelgenomföringarna.

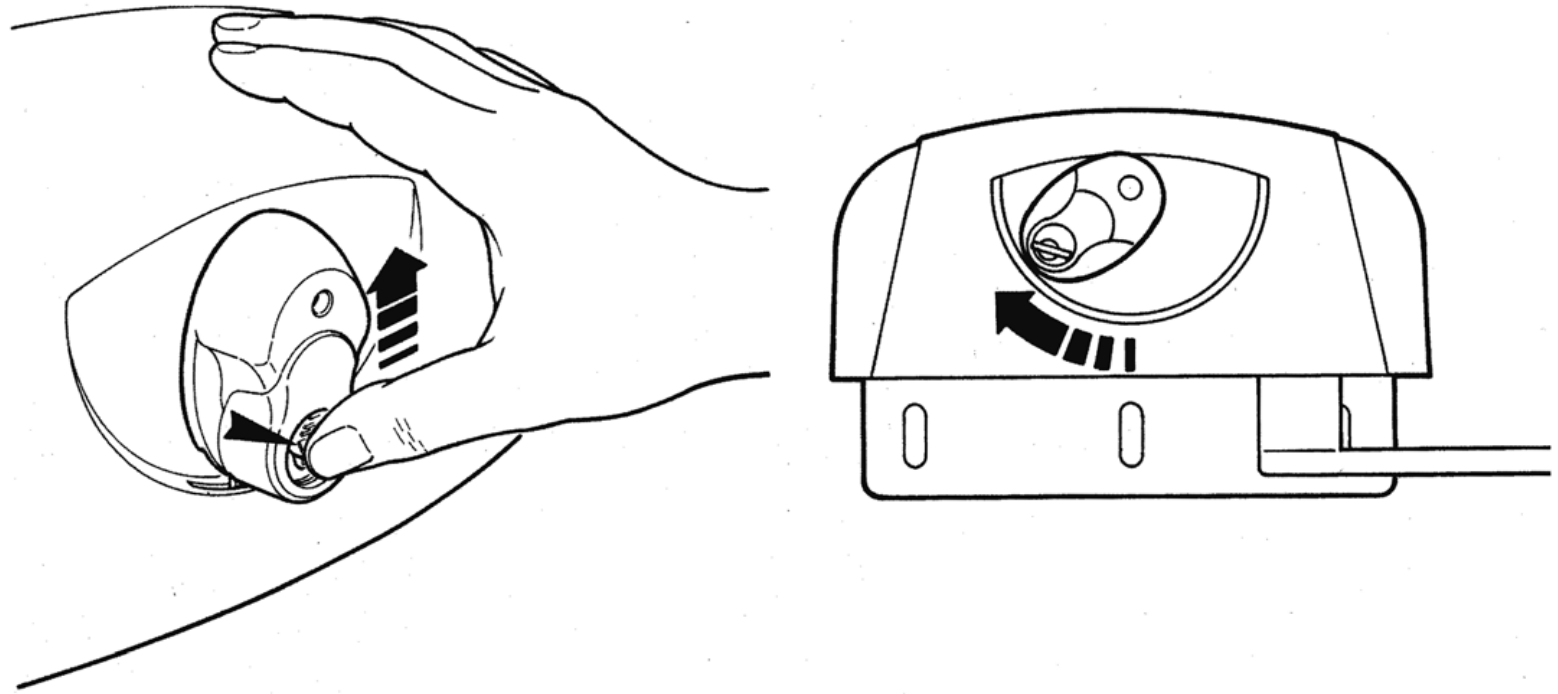

Manuell frikoppling
- Stoppa automationssystemet, bryt strömmen och säkra de vikbara delarna så att de inte kan röra sig oavsiktligt.
- Skjut låskåpan uppåt, sätt i nyckeln och vrid den medurs.
- Vrid handtaget enligt bilden och manövrera sedan grinden för hand. Håll händerna borta från gångjärnen och mellanrummet mellan de delar som fälls ihop.
- Innan automatisk drift återupptas ska handtaget återställas till vertikalt låst läge. Kontrollera att växeln är låst, ta ur nyckeln och stäng låskåpan. Kontrollera att växeln är låst, ta ur nyckeln och stäng låskåpan.

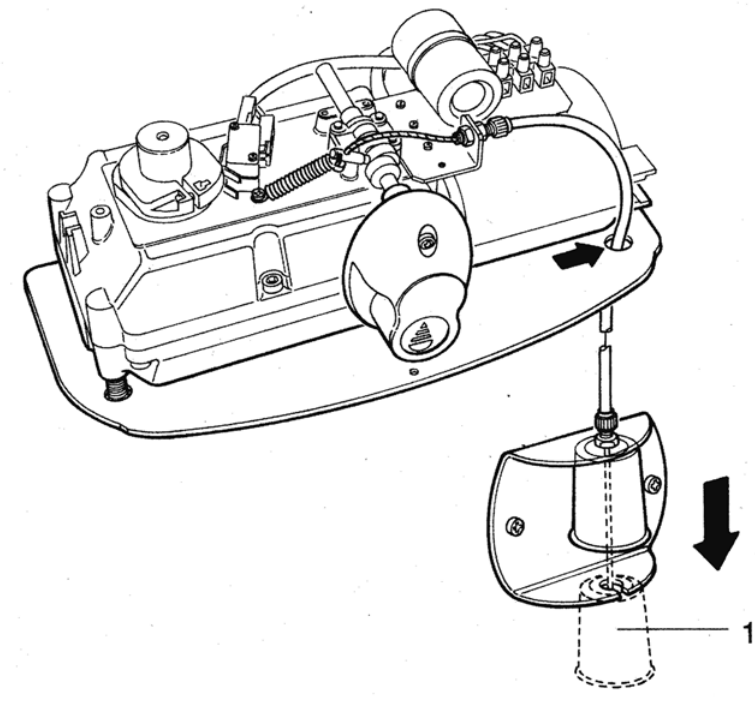

Om det inte finns någon annan ingång ska du förbereda frikoppling från utsidan redan vid monteringen. NICE KIO med vajer KA1 väljs utifrån den specifika installationen; hela enhetens funktion måste testas innan den tas i bruk.
Tillbehör för den valda styrenheten
Motorn ersätter inte styrningen eller säkerhetsanordningarna. Placeringen av fotoceller och säkerhetslister måste även ta hänsyn till delarnas vikningsrörelse och utrymmet mellan dem.
| Komponent | Val | Att tänka på |
|---|---|---|
| Styrenhet | MC824HR30 | Separat styrning av en eller två motorer; välj utifrån spänning och positionsavkänning. |
| Fotoceller | EPMB | BlueBUS utan polaritet; relästyrda EPM endast enligt den koppling som stöds av styrenheten. |
| Varningslampa | ELDC | 12 V DC FLASH för MC824HR30. |
| Reservkraft | PSS324; CABLA11 | För MC824HR30 används den aktuella PSS324; den äldre PS324 används med CABLA11 och Standby OFF. |
| Mottagare och fjärrkontroller | OXIBD, MYGO4 | Mottagare för SM-uttag; fjärrkontrollen måste vara kompatibel med mottagarens kodning. |
| Nyckelbrytare | EKS | Potentialfri kontakt C–NO till styringången; anslut ingen extern spänning. |
| Elektriskt lås | PLA10, PLA11 | För lämplig låskonstruktion; ELS-utgång 12 V AC, max. 15 VA. |
| Frikoppling från utsidan | KIO + KA1 | Åtkomst till den manuella frikopplingen vid strömavbrott. |
Kabeldragning och elektrisk anslutning
Dra och skydda nätkablar, motorkablar och lågspänningssignaler enligt spänning och miljö. Matningen till styrenheten består av L, N och PE; skydda den med lämpligt överströmsskydd och en anordning för fullständig frånkoppling. Säkra kablarna med kabelgenomföringar och dragavlastning.
| Krets | Kabel | Användning |
|---|---|---|
| Matning till styrenheten | 3 × 1,5 mm² | Upp till 30 m; L, N och PE. För längre matningskablar används 3 × 2,5 mm² och skyddsjordning vid automationen enligt styrenhetens anvisningar. |
| Motor | 3 × 1,5 mm² | Upp till 10 m; två motorledare och skyddsledaren PE. |
| Enkodare | 2 × 1 mm² | Upp till 10 m, utan polaritet; ansluts till motsvarande motor. |
| BlueBUS | 2 × 0,5 mm² | Upp till 20 m; vid mer än 20 m och upp till 40 m används 2 × 1 mm². |
| Varningslampa | 2 × 0,5 mm² | Upp till 20 m, lågspännings-FLASH. |
| Elektriskt lås | 2 × 1 mm² | Upp till 10 m; utgång 12 V AC / max. 15 VA. |
| Nyckelbrytare | 4 × 0,5 mm² | Upp till 50 m; alternativt två kablar på 2 × 0,5 mm². |
| Antenn | RG58 | Upp till 20 m; mindre än 5 m rekommenderas. |
Installatören måste kontrollera ledararea och dragning utifrån ledningslängderna och anvisningarna för den installerade styrenheten.

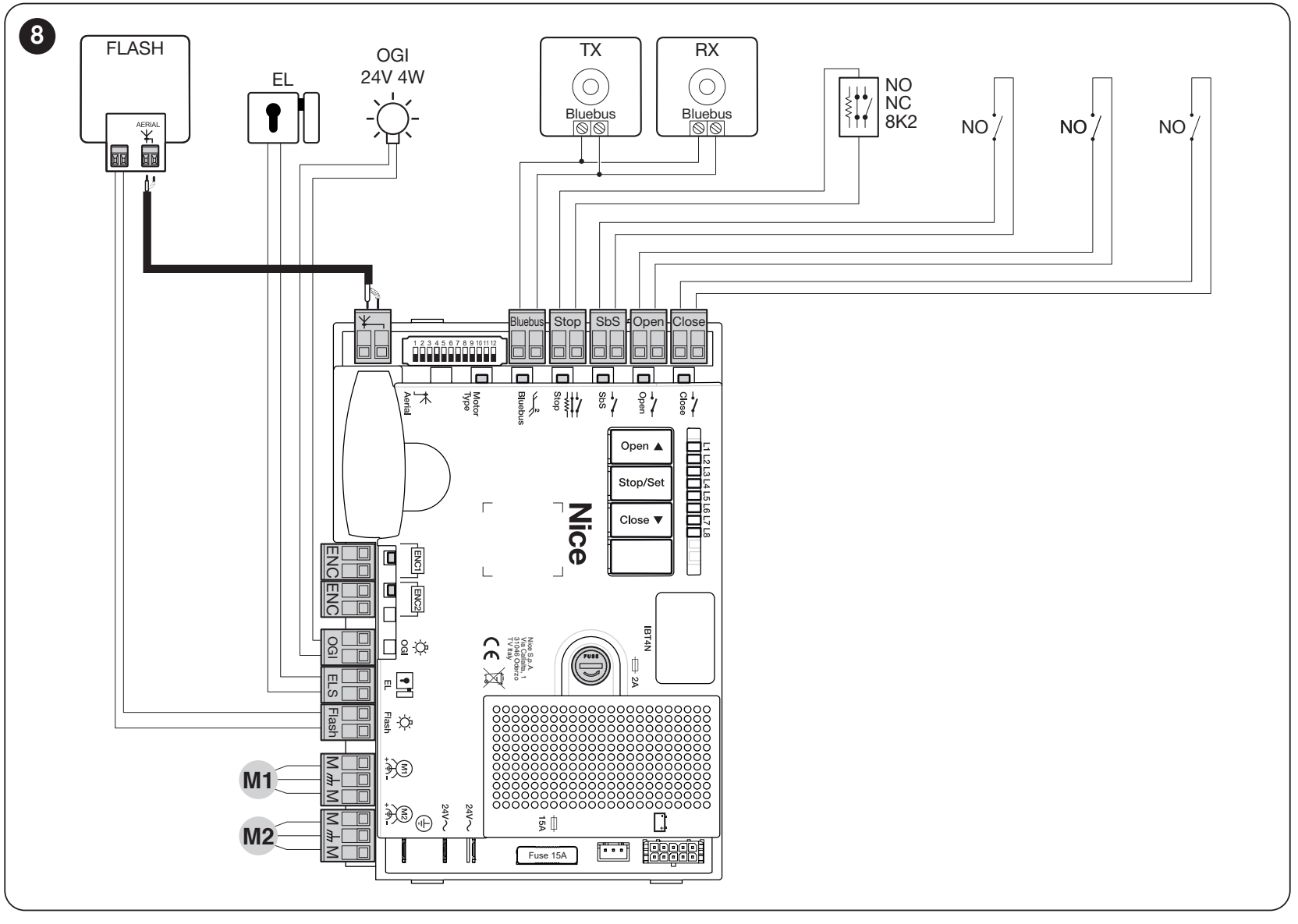

Anslutning av motor och styrenhet
HY7124 ska anslutas till 24 V DC-motorutgången på MC824H, inte till 230 V nätspänning. Anvisningarna nedan gäller MC824HR30 med MCA1R30-kortet. Den mittersta plinten på den trepoliga utgången M1 eller M2 är skyddsjord PE; de två yttre plintarna är motorplintar. Förväxla inte PE med en motorledare eller med 24 V-hjälpspänningens minus. De två encoderledningarna saknar polaritet; anslut dem till motsvarande ENC. MC824L använder andra motorer.
| Ett fällbart blad | Motor till M2, encoder till ENC2; M1 och ENC1 lämnas oanslutna. |
|---|---|
| Två fällbara blad | M2 öppnar först, M1 stänger först. Encodern för M1 ansluts till ENC1 och encodern för M2 till ENC2. |
| Motorväljare | Ställ in följande innan lägesinlärningen DIP 1 = ON; DIP 2–12 = OFF för HY7124. Använd inte någon annan kombination. |
Använd modellinställningen för HY7124; programmeraren kan visa denna grupp som MB4024. Det är rätt omkopplarläge för HY7124 som gäller.
Tillbehörsplintar och polaritet

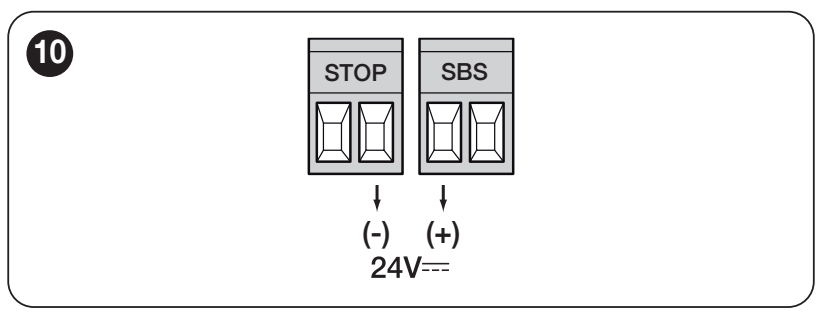

| Hjälpmatning | Vänster plint i SbS-paret = +; höger plint i STOP-paret = −, enligt detaljen nedan. 24 V DC −30 % / +50 %, totalt max. 200 mA. Spänningen finns kvar även i Standby-läge. Detta är de visade matningsplintarna, inte valfria signalkontakter. |
|---|---|
| BlueBUS | Två parallella ledare överför både matning och data; utan polaritet +/−. |
| ENC1 / ENC2 | Encodrar för motsvarande motorer; utan polaritet. |
| FLASH | Varningsljus 12 V DC, max. 21 W; till exempel ELDC. Kontrollera märkningen +/− på den aktuella utgången och varningsljuset före anslutning. |
| ELS | Elektriskt lås 12 V AC, max. 15 VA; AC har ingen +/−-polaritet. |
| OGI | Indikering för öppen grind: 24 V DC (−30 % / +50 %), max. 4 W. Läget beror på inställningen; följ märkningen för den monterade utgången. |
| SbS / Open / Close | Potentialfria NO-kontakter till motsvarande plintpar: stegvis styrning, endast öppna eller endast stäng. Kontakterna saknar polaritet och får inte anslutas till extern spänning. |
| STOP | Inlärd säkerhetsingång NO, NC eller 8,2 kΩ. Potentialfria kontakter saknar polaritet; anslutningen måste motsvara säkerhetsanordningarna. |
Använd anvisningarna för den installerade enheten om kortet eller plintarnas placering skiljer sig. Detaljerad anslutning av MC824HR30.
Reservkraft vid strömavbrott
MC824HR30 stöder PSS324. Koppla bort både nätspänningen och batteriet före anslutning och använd den avsedda kontakten. Om du behåller den äldre PS324, behöver du kabel CABLA11 och Standby måste vara OFF. Antalet rörelser beror på laddningsnivån och grindens belastning. Reservkraften ersätter inte korrekt manuell frikoppling. Fullständig anvisning för anslutning av reservkraft.
Fotoceller och säkerhetsingångar
Placera fotocellerna med hänsyn till de fällbara bladens rörelse och grindens riskområden. Rikta in TX/RX korrekt. Passageskydd ersätter inte skydd för klämställen vid gångjärnet och armen.
MC824H använder följande för fotoceller BlueBUS. EPMB, EPLB, EPSB, EPMORB och F210B anslut dem parallellt med två ledare utan polaritet. TX/RX i ett par ska ha samma adress, och varje par ska ha en annan adress än de övriga. Efter ändringar av enheterna ska du upprepa inlärningen.
PHOTO/PHOTO II skyddar vid stängning; PHOTO 1/PHOTO 1 II aktiveras både vid öppning och stängning. PHOTO 2/PHOTO 2 II skyddar vid öppning. PHOTO 3 är inte tillåtet. Exakta byglingar och reaktioner finns i adresseringstabellen.
Testa varje par vid både öppning och stängning, STOP och eventuell säkerhetslist. Koppla inte förbi en säkerhetsanordning för att få grinden att röra sig.
Första start och inlärning
Installatören utför stegen efter mekanisk och elektrisk kontroll. Säkra motorn i automatiskt läge och kontrollera ändlägen, fri rörelsebana och M1/M2. Var beredd att stoppa grinden vid den första rörelsen.
Ställ in DIP 1 ON och övriga OFF på MCA1R30 för HY7124 och anslut encodern.
När strömmen slagits på måste BlueBUS blinka ungefär en gång per sekund, LED-lamporna på anslutna BlueBUS-fotocellers TX/RX måste blinka och varningsljuset FLASH måste vara släckt. Om någon kontroll misslyckas ska du koppla från både strömförsörjningen och eventuell reservkraft och kontrollera anslutningarna innan du fortsätter.

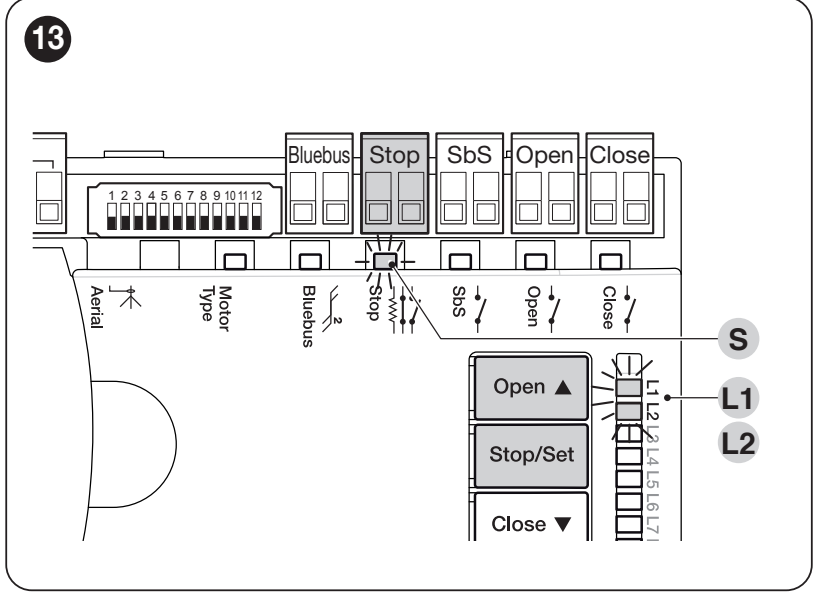

1. Identifiering av enheter
- Håll ned samtidigt Open ▲ + Stop/Set.
- Släpp båda knapparna när L1/L2 börjar blinka snabbt, efter ungefär 3 sekunder.
- Vänta tills processen är klar. Klart: STOP lyser, L1/L2 slocknar. L3/L4 kan blinka som en begäran om positionsinlärning.
Upprepa efter att du lagt till eller tagit bort en BlueBUS/STOP-enhet. Utför även inlärningen utan anslutna tillbehör.
2. Automatisk positionsinlärning
- Håll ned samtidigt Stop/Set + Close ▼.
- Släpp knapparna när L3/L4 börjar blinka snabbt, efter ungefär 5 sekunder.
- Observera: M1 stängs långsamt till ändläget, M2 stängs långsamt till ändläget, båda motorerna öppnas långsamt till ändlägena och båda motorerna stängs snabbt. När bara en motor används rör sig endast M2.
- När L3/L4.
Om någon motor öppnas i stället för att stängas under de första stängningsrörelserna ska du avbryta inlärningen med knappen Open ▲ eller Close ▼. Koppla från strömförsörjningen och eventuell reservkraft och korrigera den aktuella motorns rotationsriktning genom att byta plats på de två yttersta motorledningarna enligt kopplingsschemat för MC824H; skyddsjordledaren PE och givarledningarna ska inte ändras. Om två motorer används och ordningsföljden är fel ska du korrigera M1/M2 och även ENC1/ENC2. Starta om inlärningen från början. Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 blinkar; åtgärda orsaken och upprepa inlärningen.
3. Tester och överlämning
Testa fullständiga öppnings- och stängningsrörelser, ändlägen, inbromsningar, samspelet mellan de vikbara grindhalvorna och manuell frikoppling. Kontrollera varje säkerhetsanordning, stoppfunktionen och riktningsändringen när ett hinder upptäcks. Installatören måste mäta krafterna och bedöma hela anläggningen. Ställ inte in hög kraft som ersättning för att åtgärda en grind som kärvar. Användaren ska få en bruksanvisning och veta hur man frikopplar drivningen på ett säkert sätt.
Manuell och kombinerad inlärning: detaljerad procedur för styrenheten. Automatisk inlärning måste utföras före kombinerad inlärning.
Inställningar och fjärrkontroller
Ställ in automatisk stängning, paus, steg-för-steg-funktion, inbromsning och kraft efter grinden. Upprepa testerna efter att du ändrat kraften eller säkerhetsfunktionerna. Fullständiga inställningsintervall, lysdioder och fabriksinställningar finns i programmeringstabellerna för styrenheten.
Mottagare, fjärrkontroll och antenn
En fristående motor har ingen inbyggd radiomottagare. En SM-mottagare monteras i styrenheten. NICE OXIBD har även stöd för dubbelriktad kommunikation ON3EBD; OXILR använd tillsammans med ON3ELR. För äldre OXI väljer du sändare utifrån den sparade kodningen. Samma frekvens garanterar inte i sig kompatibilitet.
Anslut koaxialkabeln enligt mottagaren: direkt till OXIBD-mottagaren och enligt styrenhetens kopplingsschema för OXI. Parkoppling och radering av fjärrkontroller. Att radera radiominnet återställer inte kretskortet och utför inte positionsinlärning.
Felsökning
| Symptom | Kontrollera |
|---|---|
| Grinden rör sig inte | Strömförsörjning, att frikopplingen är säkrad och STOP. Fel på strömförsörjning eller säkringar ska åtgärdas av en tekniker när strömmen är frånkopplad. |
| Motorn går, men grindbladet står stilla | Att drivmekanismen är säkrad och att armen är fastsatt; återställ frikopplingen till låst läge. |
| Grinden stannar eller vänder | Kontrollera först manuell rörelse och armens rörelseutrymme, därefter fotoceller, STOP och ändlägen. Öka inte kraften utan att först fastställa orsaken. |
| Inlärningen slutförs inte | Motorernas ordningsföljd och rotationsriktning, ändlägen och säkerhetsanordningar. För HY7124 även DIP 1 och pulsgivarna. |
| Fjärrkontrollen fungerar inte, men knappen gör det | Batteri, kodning, att sändaren är lagrad i mottagaren och antenn. |
| Fel efter byte av fotoceller | Adresser och kablar, upprepa sedan identifieringen av enheter. |
Antal blinkningar på varningsljuset och lysdioderna: felsökning och reparationer. Anteckna inställningarna innan du återställer. Återställning av kretskortet, radering av mottagaren och ny inlärning är olika åtgärder; följ anvisningarna för den installerade enheten.
Kontroll och underhåll
Låt kontrollera hela automationssystemet minst var sjätte månad. Vid intensiv användning eller krävande miljö ska kontroller utföras oftare enligt underhållsplanen. Teknikern kontrollerar de yttre och mellersta gångjärnen, motorinfästningen, teleskoparmen, ändlägena, kabeldragningen, frikopplingen och alla säkerhetsanordningar. Resultatet dokumenteras i underhållsprotokollet.
Gå inte mellan delarna när grinden fälls ihop och inte heller in i armens rörelseområde medan grinden rör sig. Låt inte barn leka vid grinden och förvara fjärrkontroller utom räckhåll för dem. Användaren får endast utföra säker manuell frikoppling och vanlig rengöring av åtkomliga ytor. Reparationer, elarbeten och ändringar av säkerhetsinställningar ska utföras av en tekniker. Ta grinden ur drift och säkra den vid fel.
Tekniska specifikationer för NICE HYPPO HY7124
| Typ | Irreversibel elektromekanisk motor med teleskoparm för vikgrind. |
|---|---|
| Motorspänning | 24 V DC |
| Ström | 5 A |
| Effektförbrukning | 120 W |
| Vridmoment | 250 Nm |
| Rotationshastighet | 2 varv/min |
| Öppningstid enligt tillverkaren | 10 s |
| Driftcykel | 80 % |
| Positionsavkänning | Magnetisk pulsgivare |
| Kondensator | Utan startkondensator för AC-motor. |
| Kapslingsklass | IP43 |
| Driftstemperatur | −20 till +70 °C |
| Motorns vikt | 13 kg |

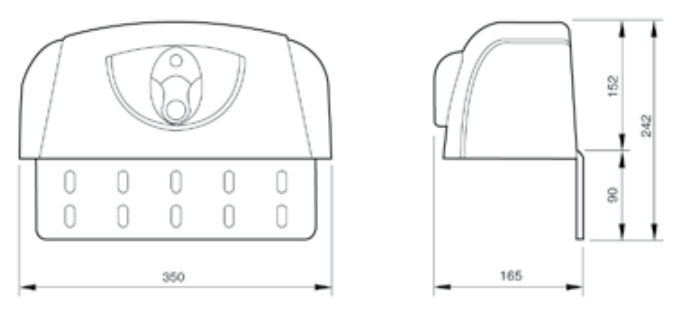

| Mått | 350 × 165 × 242 mm; motorhus med monteringsplatta enligt ritning. |
| Begränsningar för vikdelen | Högst 1 500 mm; vikt enligt diagrammet. Maxvärdena för längd och vikt gäller inte samtidigt. |
Öppningstiden är inte garanterad för alla vikgrindar. Beror på geometrin, styrningens inställning och belastningen. För äldre drivenheter gäller märkplåten och den tillhörande bruksanvisningen.
