Snabb och tyst motor NICE Spykit 650 HS BD

Produkttillgänglighet:	I lager	Vi skickar normalt varor inom 24 timmar.

NICE-SPY650-HS-KIT
i lager

4 313,82 kr exkl. moms
5 392,27 kr inkl. moms

Vikt
7,00 kg

Produktbeskrivning Snabb och tyst motor NICE Spykit 650 HS BD

NICE SPYKIT 650 HS BD är en snabb sats med motor SPY650HS, 24 V DC, separat SPYBOX BHS, mottagaren OXIBD och en ON3EBD. Hela systemet strömförsörjs från elnätet 230 V AC. Motorn är självlåsande; för manuell förflyttning frikopplas den med ett snöre.

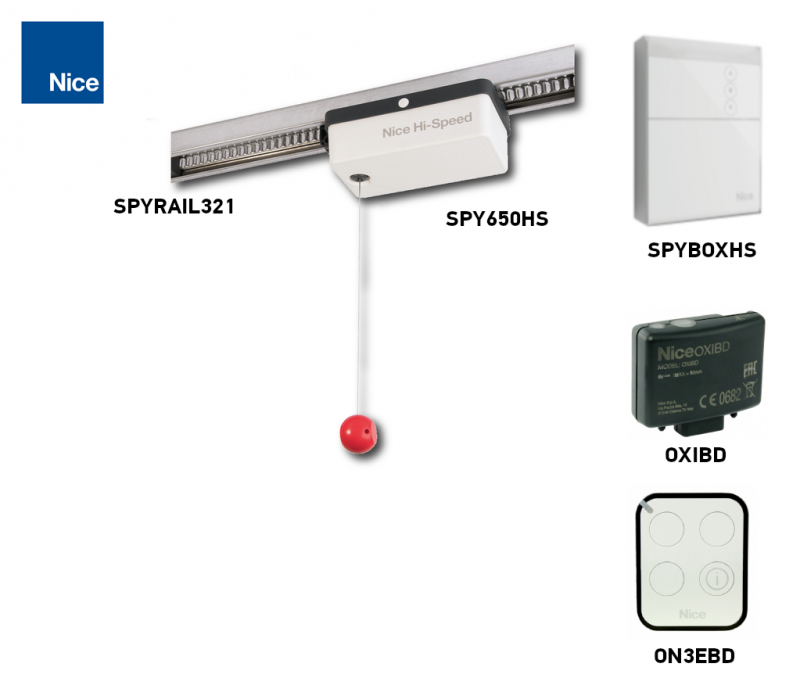

Satsen innehåller 1× endelad skena SPYRAIL321, 3,2 m lång, med monteringsbeslag. Skenan styr och strömförsörjer den rörliga motorn.

Snabbnavigering
Tillbehör	Utrustning och jämförelse
Urval och begränsningar	Montering
Anslutningar och polaritet	Fotoceller
Första uppstart	Inställningar
Fjärrkontroller	Återställning
Diagnostik	Frikoppling
Underhåll	Parametrar
PDF-manual

Styrning och kompatibla tillbehör

Fotoceller, varningslampa och säkerhetslist ingår inte automatiskt i förpackningen. Hinderavkänning ersätter inte en säkerhetsbedömning av hela porten eller mätning av krafterna vid överlämning.

Vad	Varför	Typ
Styrenhet	Fristående enhet på väggen; styr motorn och säkerhetsanordningarna.	SPYBOX BHS ingår i satsen. Anslutningar och polaritet.
Fjärrstyrning	Tvåvägsstyrning och information om mottagen kommando/samt portens status.	OXIBD + 1 × ON3EBD ingår i satsen; parkoppling med OXIBD.
Skena	Styr- och strömförsörjningsskena för den rörliga motorn.	1× SPYRAIL321 — endelad skena, 3,2 m lång med monteringsbeslag. Montering och isolering.
Fotoceller	Hinderkontroll i det skyddade området.	EPSB, EPMB, EPLB – BlueBUS; anslutning.
Ytterligare fotoceller	Riktningsbara eller specialanpassade lösningar beroende på portens konstruktion.	F210B, FT210B, EPMOW; välj efter deras egen anslutningsmetod och aktuell tillgänglighet.
Signalering	Varning under rörelse och valfri belysning.	ELDC eller WLT; utgångsspänning och funktion.
Vipport	Anpassning av dragarmens rörelsebana.	SPA5 för relevanta vipportar; vid fjäderkonstruktion, kontrollera om montering utan SPA5 är möjlig.
Serviceinställning	Detaljerad inställning och diagnostik via BusT4.	Oview + IBT4N.
Reservkraft	Drift vid strömavbrott.	PS324 beroende på styrenhetens version; tillgängligheten för lämplig reservkraft kontrollera med oss. Använd reservkraft som är avsedd för den här styrenheten.

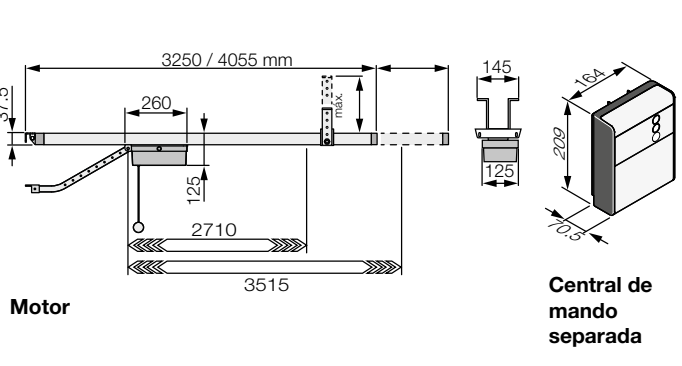

Utrustning i SPYKIT650HSBD-satsen

Jämför drivsätt, hastighet, styrning och begränsningar för den aktuella porten. Högre kraft eller hastighet innebär inte i sig att drivningen är lämplig. Säkerhetstillbehör och reservkraft väljs separat.

Snabb SPY-sats
NICE SPYKIT 650 HS BD 650 N; hastighet upp till 0,24 m/s. SPYBOX BHS, OXIBD och ON3EBD; 1× SPYRAIL321, 3,2 m lång skena i ett stycke.

Vilken garageport passar SPY650HS till?

Satsen är avsedd för sektionsportar på upp till 10,5 m² eller vipportar på upp till 11,5 m². Måtten nedan är ungefärliga och anges som bredd × höjd; de beror på porttyp och skenans längd. Kontrollera även balansen, motståndet och monteringsutrymmet. Portens yta räcker inte som enda underlag.

Porttyp	3,2 m skena	4 m skena
Sektion	4,2 × 2,5 m	3,2 × 3,3 m
Icke utskjutande vipport med SPA5	4,0 × 2,3 m	3,0 × 3,1 m
Utskjutande vipport med SPA5 / fjäderbelastad utan SPA5	4,0 × 2,8 m	3,3 × 3,5 m

Motorn har en maximal kraft på 650 N och en nominell kraft på 200 N. Newton är inte detsamma som portens vikt i kilogram. Vid användning i bostäder ska porten kunna manövreras lätt för hand, med ett motstånd på högst 150 N; kompensera inte för dåliga fjädrar eller kärvning genom att öka motorkraften.

Vad innebär en öppningstid på cirka 8,5 sekunder?

Uppgiften cirka 8,5 sekunder baseras på en typisk port med höjden 2 m och inkluderar inte acceleration eller inbromsning. Det är ingen garanterad tid för en hel öppnings- eller stängningsrörelse för vilken port som helst. Maxhastigheten är 0,24 m/s; den faktiska tiden beror på inställning, rörelselängd och belastning.

Driftsbelastning

Gräns	Värde
Cykler per timme	Högst 30
Cykler per dag	Högst 300
Cykler i följd	Högst 12

En cykel är en fullständig öppning och stängning. Detta är övre gränsvärden för en lämplig port, inte en garanti för att drivningen klarar samma antal vid alla motstånd och temperaturer. En längre skena ökar inte den tillåtna portytan. Om du behöver hjälp att kontrollera ditt val, skicka oss porttyp, mått och beräknad användning.

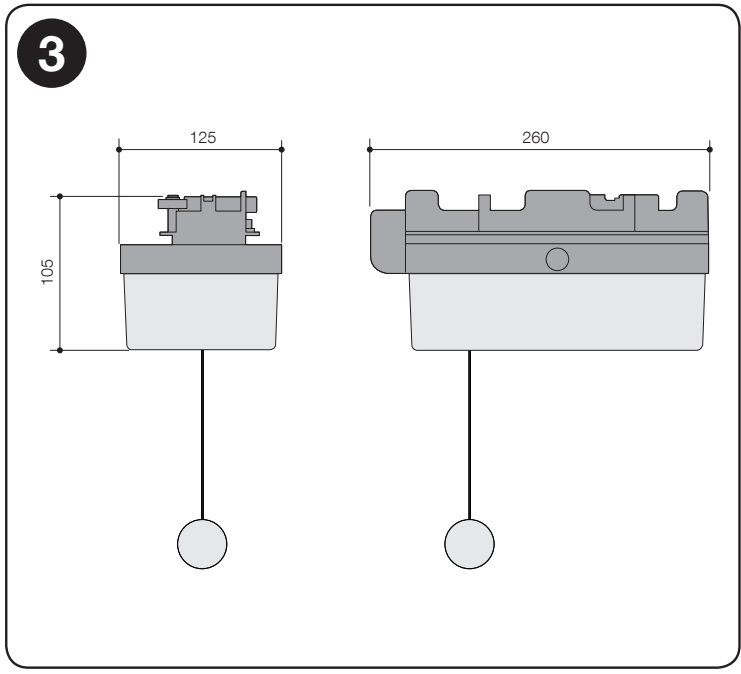

Montering av SPYRAIL-skena, motor och SPYBOX BHS

Koppla från nätström och reservkraft före monteringen. Kontrollera fjädrar, balans och portens manuella rörelse. SPY650HS rör sig direkt längs kuggstången som en vagn; den använder varken rem eller kedja. Motorn matas med 24 V DC via skenan och den isolerade innerprofilen.

Skenan måste vara elektriskt isolerad från porten och intilliggande ledande konstruktioner. Använd de medföljande isolerande delarna. Kontakt mellan skenan och en metallport eller skadad isolering kan orsaka kortslutning; samma monteringslösning som för SR32B är inte lämplig.

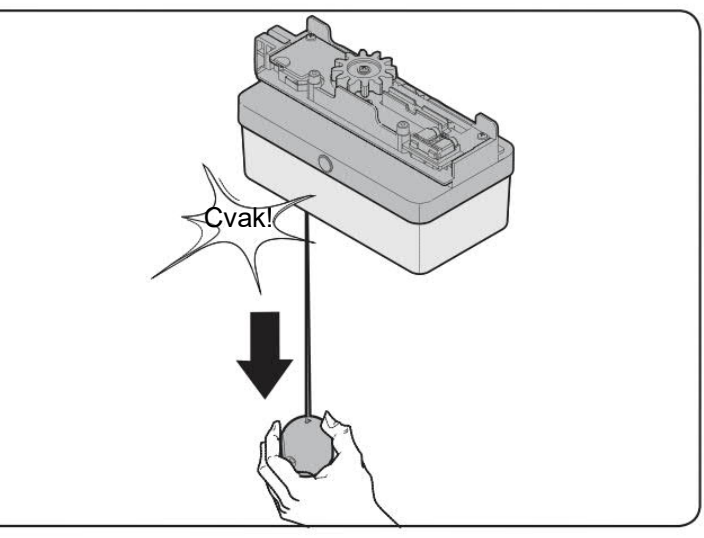

Frikoppla motorn med snöret och kontrollera att kugghjulet rör sig fritt. Vid en skena i två delar ska de båda profilerna sammanfogas, skarven säkras och bandet föras in i isoleringsprofilen utan att deformeras.
Sätt in motorn åt rätt håll. När de två transportremsorna dras ut måste båda kontaktblecken låsas enligt monteringsbilden. Tvinga inte in motorn om kontakterna har skjutits ut felaktigt.
Montera båda justerbara ändstoppen och ändstycket med strömanslutning. Placeringen måste stämma med MOT-anslutningen och rörelseriktningen.
Montera skenan i portens centrumlinje, rikta in den mot taket och använd ett stabilt fäste med den medföljande isoleringen. Kapa takfästena så att de ligger i nivå med skenan och inte hindrar vagnen.
Fäst armen i en lämpligt förstärkt del av porten. Ställ in stoppen för både stängning och öppning och dra åt deras skruvar ordentligt.
Fäst SPYBOX BHS på väggen på en plats där den kan manövreras och servas säkert. Frikopplingssnöret ska vara åtkomligt på en höjd under 1,8 m. Manöverdon ska placeras utanför rörliga delars räckvidd, vanligtvis minst 1,5 m över golvet.

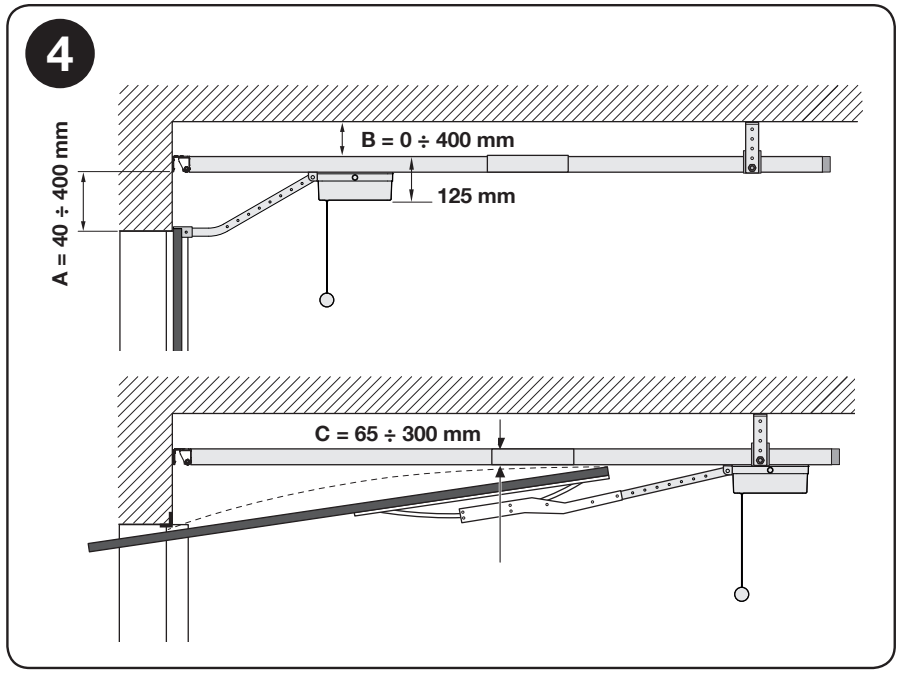

I den markerade orienteringen ska följande mått hållas:

A = 40–400 mm
B = 0–400 mm
C = 65–300 mm.

C är avståndet mellan skenan och portens högsta punkt under rörelse.

Kablage

Anslutning	Ledartvärsnitt / maxlängd
MOT – strömförsörjning till skenan	2 × 1 mm²; 5 m; medföljande kabel.
BlueBUS	2 × 0,75 mm²; 20 m; enheter parallellkopplade.
INP1 / INP2 / STOP	2 × 0,5 mm²; 20 m.
FLASH	2 × 0,5 mm²; 20 m.
Antenn	RG58; 10 m; separat koaxialkabel.
Nätström	3 × 1 mm²; 230 V AC 50/60 Hz; skyddsledare och lämplig frånskiljning.

Nätanslutningen ska utföras av en elektriker. Håll svagströmsledningar åtskilda från nätströmmen och skydda dem mot drag, portens rörelser och klämning. 230 V får inte anslutas till tillbehörsingångarna.

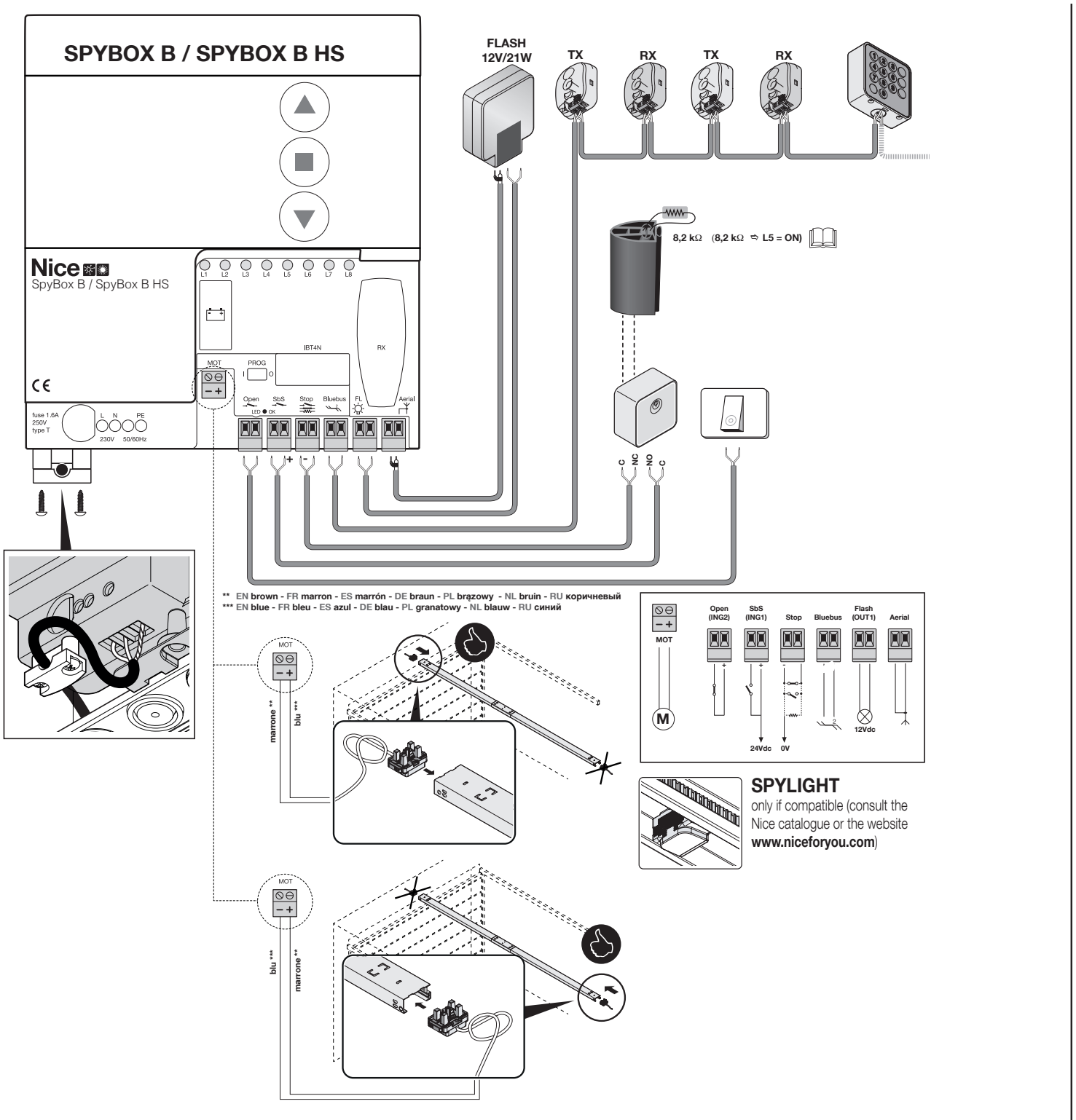

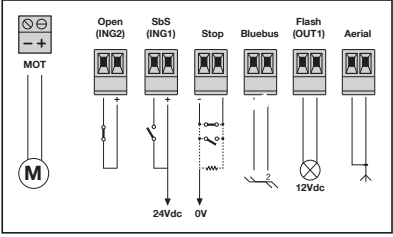

SPYBOX BHS: plintar och polaritet

Dessa plintar hör till SPYBOX BHS med BlueBUS. Den grundläggande SPYBOX-modellen med relästyrd PHOTO har en annan koppling. Kontrollera märkningen på den installerade enheten innan arbetet påbörjas.

Plintar	Funktion / anslutning
MOT − / +	24 V DC till skenans strömförsörjningsenhet. Följ märkningen − / + och strömförsörjningsenhetens orientering enligt bilden. Ändra riktningen när strömmen är frånkopplad.
BlueBUS	Tvåtrådskommunikation och strömförsörjning av kompatibla enheter; utan polaritet +/−.
Open / INP2	Normalt potentialfri NO-kontakt mellan Open och dess gemensamma anslutning +. Funktionen ändras med parametern INP2.
SbS / INP1	Potentialfri NO-kontakt mellan SbS och dess gemensamma anslutning +; stegkommando.
STOP	Säkerhetsingång mot GND; NO, NC eller 8,2 kΩ, typen lärs in vid identifiering av enheterna. Själva kontakten saknar polaritet.
FLASH / OUT1	Fabriksinställt varningsljusläge 12 V DC / 21 W; programmerbart 24 V DC / 25 W. Välj läge efter den faktiska belastningen.
AERIAL	Separat ingång för koaxialantenn; mittledare och skärm ansluts enligt detaljbilden, inte för strömförsörjning.
L / N / PE	230 V AC nätspänning och skyddsledare; separerade från motor och tillbehör.

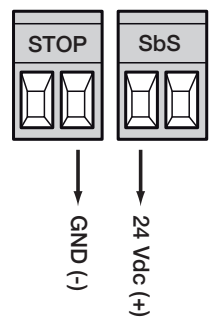

Strömförsörjning av extern styrning: plus och minus

Med samma orientering som på bilden är den högra anslutningen i STOP-paret = GND, minus (−) och den vänstra anslutningen i SbS-paret = strömförsörjning, plus (+). Märkningen ”24 Vdc” vid anslutningen ersätter inte kontrollen av det tillåtna området för den anslutna enheten: hjälputgången har 30 V DC, tolerans −20 % / +5 %, det vill säga cirka 24–31,5 V DC, och högst 100 mA totalt. Använd endast en enhet som är lämplig för hela detta intervall.

Knapp eller relä i styrmodulen

Kommandot skapas av en potentialfri NO-kontakt mellan INP1 (SbS) och den gemensamma anslutningen + i detta par. Om modulen behöver strömförsörjning ansluter du den separat till verifierad plus och minus. Anslut inte modulens utspänning till kommandoingången.

Säkerhetslist STOP

En ändring av det inlärda STOP-tillståndet stoppar omedelbart rörelsen och utför en kort reversering. NO-kontakter kan parallellkopplas, NC-kontakter seriekopplas. För en övervakad resistiv säkerhetslist 8,2 kΩ aktivera STOP 8K2-testet och därefter lär in enheterna. Anslut kombinationer av olika typer enligt deras kopplingsschema; en vanlig brytare motsvarar inte en övervakad säkerhetslist.

Grind med inbyggd gångdörr

På den rörliga motorns kretskort finns ett separat par 1–2 för säkerhetsmikrobrytaren NC. När gångdörren är öppen måste motorn blockeras. Koppla bort strömmen, ta bort bygeln och anslut en kontakt som är dimensionerad för minst 10 A; kabeln får vara högst 3 m, tvärsnitt minst 1 mm². Säkra den så att den inte kan klämmas. Kontakten saknar polaritet och är inte en strömutgång.

BlueBUS-fotoceller

EPSB, EPMB eller EPLB anslut både TX och RX parallellt till BlueBUS-paret. Detta är en anslutning utan polaritet. NC-fotoceller med relä får inte anslutas till denna buss som ersättning för en tvåtrådsenhet.

Ställ in samma byglar på TX och RX i ett par när strömmen är avstängd. Varje ytterligare par måste ha en annan adress.
Rikta in sändaren och mottagaren och slutför kabeldragningen. Välj funktion efter det område som ska skyddas.
Efter att ha lagt till, tagit bort eller ändrat en adress ska du upprepa identifieringen av enheterna och testa varje par.

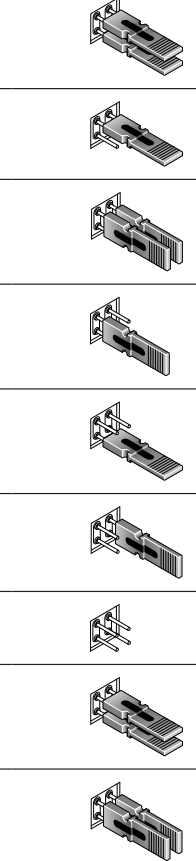

Adress	Funktion	TX-/RX-byglar
PHOTO	Vid stängning reverserar den till öppning; h = 50 cm.
PHOTO II	Vid stängning reverserar den till öppning; h = 100 cm.
PHOTO 1	Vid stängning stannar den tillfälligt och reverserar; h = 50 cm.
PHOTO 1 II	Vid stängning stannar den tillfälligt och reverserar; h = 100 cm.
PHOTO 2	Vid öppning stoppar den rörelsen.
PHOTO 2 II	Vid öppning stoppar den rörelsen.
PHOTO 3	Vid både öppning och stängning stannar den tillfälligt och reverserar till öppning.
FA1	Öppningskommando; kräver lämpliga fotoceller och att bygel A justeras.
FA2	Andra öppningskommandot; kräver lämpliga fotoceller och att bygel A justeras.

Förstora alla byglar. Ändra inte enheten för FA1/FA2 utan att först kontrollera dess egen manual; dessa har en kommandofunktion, inte en vanlig skyddsfunktion vid stängning.

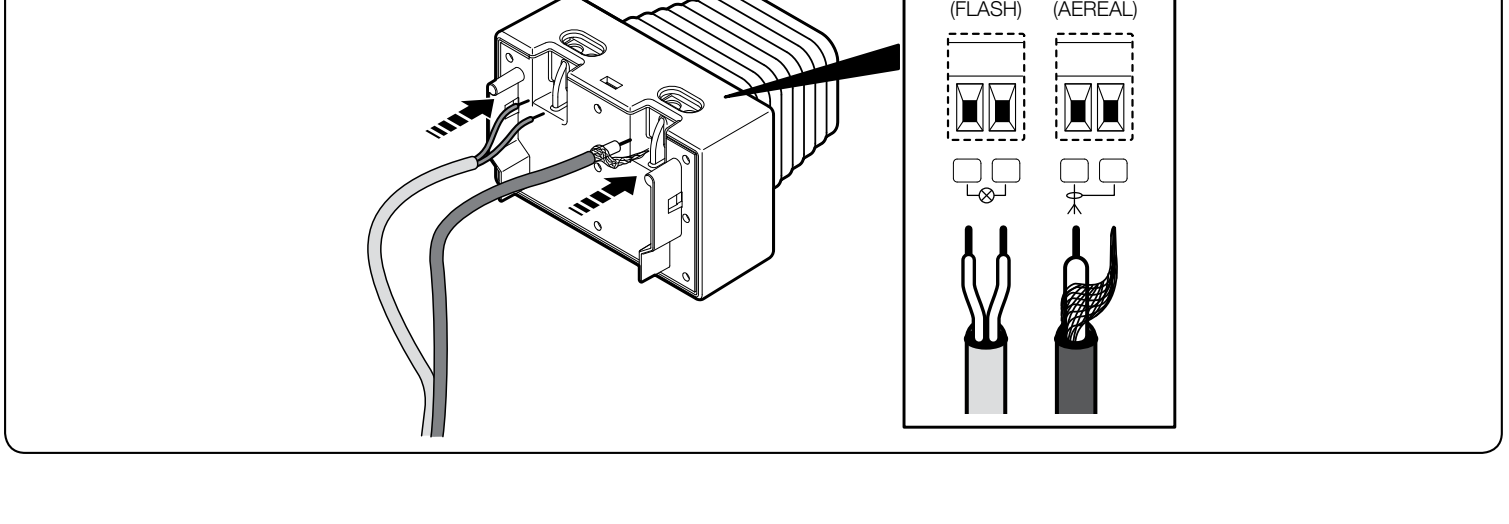

Varningsljus ELDC eller WLT och antenn

För ELDC passar ett vanligt FLASH-ljus 12 V DC; den tillåtna effekten för detta läge är 21 W. ELDC har en FLASH-strömingång för 12–36 V DC. För WLT välj ett lämpligt 24 V-läge och kontrollera även inställningen. Spänningen ändras med nivå II/L4; den får inte ändras utan att den anslutna belastningen kontrolleras.

Skilj på FLASH och AERIAL. För FLASH anges ingen ordning för +/− i den visade detaljbilden av ELDC; överför inte ordningen från hjälpanslutningen STOP/SbS. Anslut antennen med en separat koaxialkabel, med mittledare och skärmning enligt schemat.

Första igångkörning och inlärning av SPYBOX BHS

Ställ först in och säkra de mekaniska ändstoppen, anslut säkerhetsanordningarna och lås motorn ungefär mitt på banan. Hela portens rörelseområde måste vara fritt under inlärningen. På den här styrenheten används PROG-omkopplaren, knapparna OPEN, STOP/SET och CLOSE samt lysdioderna L1–L8.

1. Inlärning av BlueBUS och STOP

Flytta PROG åt vänster till I, det vill säga till programmeringsläget. Utför inlärningen även utan anslutna tillbehör.
Håll OPEN + STOP/SET intryckta i cirka 3 s; släpp när L1 + L2 blinkar snabbt.
Vänta tills inlärningen är klar. Reläerna kan aktiveras under arbetet. Ställ sedan tillbaka PROG åt höger till 0.

2. Inlärning av portens positioner

Kontrollera båda ändstoppen och att motorn är låst. För att starta proceduren, ställ PROG åt vänster till I.
Håll STOP/SET + CLOSE intryckta i cirka 3 s; släpp när L3 + L4 blinkar snabbt.
Drivningen måste utföra stängning → öppning → stängning. Vänta tills hela sekvensen är klar.
Ställ tillbaka PROG åt höger till 0, testa sedan normal manövrering.

Om den första rörelsen går i öppningsriktningen ska du omedelbart avbryta inlärningen. Koppla från nätströmmen och reservkraften, kontrollera strömförsörjningsdelens orientering och byt plats på motoranslutningarna MOT enligt monteringsschemat. Starta inlärningen på nytt. Byt inte plats på BlueBUS- eller STOP-ledarna för att korrigera motorns riktning.

Kontroll före normal drift

Upprepa öppning och stängning; kontrollera ändstoppen, mjukstart/-stopp, konsoler och att gången är jämn.
Testa STOP, varje fotocell vid TX, RX och mitt i strålen samt säkerhetskontakten för gångdörren, om en sådan är monterad.
Kontrollera manuell frikoppling, återlåsning och att fjärrkontrollen svarar via rätt mottagare.
Teknikern mäter stötkrafterna och ställer in minsta kraft som krävs för säker rörelse. Kompromissa inte med säkerheten genom att öka kraften för att kompensera för kärvning.
Överlämna manualen och underhållsplanen till användaren. Passera endast genom en helt öppen och stillastående port.

Programmering av SPYBOX BHS

PROG åt vänster = I, programmering. PROG åt höger = 0, normal manövrering. I programmeringsläget väljer knapparna OPEN / CLOSE alternativ; rörelsekommandon är spärrade. Om porten inte reagerar efter inställningarna ska du först kontrollera PROG-läget.

Nivå I – ON / OFF-funktioner

Flytta PROG åt vänster. Håll STOP/SET intryckt i 3 s, tills L1 börjar blinka, och släpp sedan.
Välj funktionslysdiod med OPEN / CLOSE. Ändra status med ett kort tryck på STOP/SET: lyser = ON, släckt = OFF.
Överskrid inte 10 s. Vänta 10 s utan att trycka på några knappar eller ställ PROG åt höger för att avsluta.

Lysdiod – funktion	Betydelse / status
L1 – Automatisk stängning	ON: stänger efter en paus enligt II/L1 när porten har öppnats helt. OFF: väntar på ett kommando.
L2 – Stängning efter fotocell	ON: startar stängning när passagen genom fotocellen har avslutats. Kräver monterade och testade fotoceller.
L3 – Stäng alltid	ON: startar stängning med 3 s förvarning via blinkljuset när strömförsörjningen återställs.
L4 – Standby	ON: begränsar strömförsörjningen till utgången och BlueBUS-sändarna efter 1 minuts inaktivitet. Kontrollera tillbehör som påverkas.
L5 – STOP-test 8K2	ON: testar före manövern en resistiv säkerhetskant på 8,2 kΩ. Efter aktivering måste enheterna läras in; funktionen är inte lämplig för enbart en NC/NO-kontakt.
L6 – Lås OPEN / CLOSE	ON: inaktiverar manöverknapparna på kåpan när PROG står i normalläget 0.
L7 – Förhindra inlärning via den interna radion	ON: förhindrar att nya fjärrkontroller lagras i den inbyggda radiomottagaren. Påverkar inte minnet i den separata OXIBD.
L8 – Stäng av den interna radion	ON: den interna mottagaren reagerar inte på inlärda fjärrkontroller. OXIBD ställs in separat.

I normalt läge med PROG på 0 är L1–L8 släckta även när funktionerna är aktiva. Att lysdioderna är släckta under normal drift innebär därför inte att alla funktioner är avstängda.

Nivå II – parametervärden

Flytta PROG åt vänster och håll STOP/SET intryckt i 3 s tills L1 blinkar; släpp.
Välj ingångs-LED för önskad parameter med OPEN / CLOSE.
Håll STOP/SET intryckt. Efter 3 s visas värde-LED:n. Håll fortfarande STOP/SET intryckt och välj ett nytt värde med OPEN / CLOSE.
Släpp STOP/SET. Vänta 10 s utan att trycka på några knappar, eller för PROG åt höger.

Värden som är markerade med fetstil är fabriksinställningar; det är kortets faktiska inställning som gäller. Vid L8 startas en radiosändning; det är inte en permanent inställning. Procentangivelserna för hastighet och kraft har olika betydelse.

Ingångs-LED – namn och beskrivning	Inställnings-LED – värde
L1 – Paus Används vid automatisk stängning I/L1 ON.	L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s
L2 – Driftläge Stegvis kommandosekvens. L7/L8 används inte.	L1 – öppna – stopp – stäng – stopp L2 – öppna – stopp – stäng – stopp L3 – öppna – stäng – öppna – stäng L4 – gemensam ingång L5 – rörelse så länge kommandot hålls intryckt L6 – industriläge L7 – används inte L8 – används inte
L3 – Motorhastighet Procent av maxvärdet. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.	L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – öppning 75 %, stängning 30 % L6 – öppning 75 %, stängning 50 % L7 – öppning 100 %, stängning 50 % L8 – öppning 100 %, stängning 75 %
L4 – FLASH / OUT1 Läget måste stämma med belastningens spänning och användningsområde.	L1 – grindöppningsindikator L2 – aktiv när grinden är stängd L3 – aktiv när grinden är öppen L4 – varningsljus 12 V DC / 21 W L5 – varningsljus 24 V DC / 25 W L6 – elektrisk låsning L7 – magnetlås L8 – radiokanal 2
L5 – Motorkraft Öppning / stängning; regleringsprocent, inte slagkraft i N.	L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 %
L6 – Hinderkänslighet Öppning / stängning. Ett högre tal innebär högre känslighet och lägre tillåten kraft.	L1 – avstängd L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 %
L7 – INP2 Kontakttyp och funktion för Open-ingången; gemensam + -plint.	L1 – SbS, NO L2 – öppna, NO L3 – stäng, NO L4 – partiell öppning 1, NO L5 – STOP, NC L6 – PHOTO vid stängning, NC L7 – PHOTO1 vid både öppning och stängning, NC L8 – PHOTO2 vid öppning, NC
L8 – Programmering av den interna radion Gäller den inbyggda FLOR-mottagaren, inte den medföljande OXIBD.	L1 – spara hela fjärrkontrollen i läge 1 L2 – läge 2 – SbS L3 – läge 2 – partiell öppning L4 – läge 2 – öppna L5 – läge 2 – stäng L6 – läge 2 – STOP L7 – läge 2 – belysning L8 – radera en kod

Efter ändring av kraft, känslighet eller hastighet ska du upprepa säkerhetsprovet och kraftmätningen. Om du använder ett annat utgångsläge ska du koppla bort belastning som inte längre motsvarar utgångens funktion.

Parkoppla ON3EBD med den medföljande OXIBD

Det här setet innehåller en insticksbar tvåvägsmottagare OXIBD och en ON3EBD-fjärrkontroll med tre kanaler. Spara ON3EBD i tvåvägsläge med knapp A på OXIBD, inte via kortets L8-meny. SPYBOX BHS har dessutom en egen enkelriktad FLOR-mottagare. När OXIBD används kan den interna radion stängas av via I/L8 ON.

OXIBD: läge 1 – hela fjärrkontrollen

Håll knappen på OXIBD intryckt A tills den gröna LED-lampan tänds B och släpp.
Inom 10 s trycker du kort på en av ON3EBD:s styrknappar och släpper den. Använd inte i-knappen för att fråga efter status.
En lyckad lagring bekräftas av 3 gröna blinkningar från B. Ytterligare en fjärrkontroll kan läggas till under de följande 15 s.

ON3EBD-knapp	Kommando i läge 1
1	SbS – stegvis styrning
2	Delöppning
3	Öppna
i	Statusförfrågan vid korrekt tvåvägskonfiguration; inte en fjärde rörelsekanal.

OXIBD: läge 2 – en knapp

Tryck på A på OXIBD n gånger enligt kommandots nummer; LED B bekräftar antalet. Tryck kort på den valda ON3EBD-knappen inom 10 s; tre gröna blinkningar bekräftar att det lyckades. Börja om från början för nästa kommando.

Nummer	SPYBOX BHS-kommando
1	SbS
2	Delöppning 1
3	Öppna
4	Stäng
5	STOP
6	SbS gemensam ingång
7	SbS med hög prioritet
8	Lås upp och öppna
9	Lås upp och stäng
10	Öppna och blockera automatiken
11	Stäng och blockera automatiken
12	Blockera automatiken
13	Avblockera automatiken
14	Belysning – timer
15	Belysning PÅ/AV

Statusåterkoppling kräver korrekt konfiguration av serie och styradress i OXIBD. Konfigurationsanvisningar och mer information finns i beskrivningen av OXIBD-mottagaren och dess monterings-PDF. Att parkoppla sändaren är en annan åtgärd än att identifiera styrenheten.

Radera OXIBD-minnet

Radering tar bort sparade fjärrkontroller. Håll A intryckt även när B tänds och sedan slocknar. När nästa blinkningsserie börjar, släpp exakt vid den tredje blinkningen för att radera alla sändare, eller vid den femte blinkningen för att radera hela mottagarens minne. Vid den sjunde blinkningen raderas endast BusT4-serien/adressen; blanda inte ihop dessa åtgärder.

När tvåvägsparkopplingen har raderats måste även den sparade posten i ON3EBD tas bort; använd ON3EBD:s återställningsprocedur, parkoppla sedan fjärrkontrollen igen. Återställning av SPYBOX-kortet eller dess val 6 raderar inte den fristående OXIBD-enheten.

Inbyggd enkelriktad FLOR-mottagare

Om du använder en kompatibel enkelriktad sändare med den interna radion, gå till II/L8 och välj L1 för hela sändaren eller L2–L7 för ett enskilt kommando. När du har valt värdet släpper du STOP/SET och skickar önskad knapp inom 10 s 10 s trycker du på önskad knapp. Tre långsamma blinkningar bekräftar att sändaren har sparats; en blinkning betyder att den redan är sparad, åtta att minnet är fullt och två snabba att inlärningen är spärrad. L8 raderar den sända enskilda koden.

Radera SPYBOX BHS-minnet

Bestäm vad du vill behålla innan du raderar. Ställ PROG åt vänster på I och håll OPEN + CLOSE intryckta tills motsvarande LED tänds. När du släpper knapparna startar den valda åtgärden; ställ sedan tillbaka PROG åt höger.

Hålla intryckt / LED	Effekt
3 s / L1	Raderar inställningar och inlärd konfiguration, men behåller den interna radions koder.
6 s / L2	Raderar endast den interna radions koder.
10 s / L3	Raderar både inställningar och den interna radions koder.

Den fristående OXIBD förblir oförändrad; dess radering utförs separat. När konfigurationen har raderats ska du upprepa inlärningen av enheterna, positionerna och göra ett fullständigt test av porten.

Diagnostik och felsökning

Räkna en serie korta blinkningar. Varningslampan, innerbelysningen, OK/BB och eventuell SPYLIGHT upprepar serien efter en paus på 1 s.

Blinkningar	Orsak / nästa steg
1	BlueBUS Kontrollera kablar och anslutna enheter; upprepa inlärningen efter ändringen inlärningen.
2	Fotocell Ta bort hindret, kontrollera inriktningen samt adresserna/anslutningarna.
3	Kraftbegränsning Kontrollera manuell rörelse, fjädrar och eventuella kärvningar. En tekniker får ställa in högre kraft först när den mekaniska orsaken har åtgärdats och ett nytt test har utförts.
4	STOP Kontrollera säkerhetslisten, kontakterna och inställningen för 8K2-testet.
5	Parameterminne Koppla bort strömförsörjningen och återställ den. Om felet kvarstår kontrollerar en tekniker konfigurationen; en fullständig radering kräver ny inlärning.
6	Ej använt Ingen tillhörande störning anges för den här modellen.
7	Intern elektrisk krets Koppla bort all strömförsörjning i 20–30 s. Vid upprepning, beställ service.
8	Kontinuerlig styrsignal Kontrollera om en knapp, ett relä eller styrningen är kontinuerligt aktiverad på styringången.
9	Automatiken är låst Använd kommandot Lås upp automatiken; kontrollera att området är fritt innan rörelse.
10	Ingen motorström registreras vid inlärning Kontrollera MOT, strömmatningens ändstycke, spårkontakten och vagnens kontakter.

Symptom	Kontroll
Porten reagerar inte, OK blinkar snabbt två gånger	PROG är kvar åt vänster; för tillbaka den åt höger till 0.
OK/BB är släckt	Kontrollera elnätet och säkringen. Åtgärda orsaken innan säkringen byts; använd en säkring av samma typ.
OK/BB lyser i mer än 20 s	Koppla bort strömförsörjningen i 20–30 s; kontakta service om det upprepas.
L1 + L2 blinkar	Enheterna måste läras in.
L3 + L4 blinkar	Lägena måste läras in.
Den invändiga lampan blinkar snabbt i 10 s	Kortslutning eller för hög strömförbrukning för MOT. Kontrollera spårets elektriska isolering och balanseringen.
Fjärrkontrollens lampa lyser, men porten reagerar inte	Kontrollera att mottagaren är rätt (OXIBD), samt parkopplingen och eventuell blockering.

Reservströmförsörjning

SPYBOX BHS har stöd för reservkraft med PS324. Anslut den först när monteringen och programmeringen är klara, till avsett uttag; koppla bort både elnätet och batteriet före service. Tillgänglighet och rätt typ kontrollera vid beställning. Solcellsförsörjning med Solemyo ingår inte automatiskt för den snabba BHS-versionen i en vanlig SPYBOX B.

Manuell frikoppling och återinkoppling

Frikoppla endast när porten står stilla. Om fjädrarna är skadade kan porten falla okontrollerat. Om garaget endast kan nås via den här porten bör en lämplig extern frikoppling ordnas i förväg.

Dra snöret nedåt tills du hör ett dubbelt klick; motorn frikopplas och porten kan skjutas för hand.
Dra i snöret igen tills det hörs ett dubbelt klick för att koppla in den på nytt.
Kontrollera att motorn är inkopplad, att området är fritt och att säkerhetsanordningarna fungerar innan du ger en elektrisk styrsignal.

Underhåll och säker användning

Planera en teknisk kontroll var sjätte månad. Kontrollera varje månad att porten reverserar när den nedre kanten kommer i kontakt med ett 50 mm högt föremål, enligt instruktionerna för din port. Använd inte automatiken om testet misslyckas; kontakta en tekniker.

Smörj inte spåret eller den invändiga metallprofilen med olja eller fett vid de glidande elektriska kontakterna. Smörjmedel kan försämra den elektriska kontakten. Rengör spåret minst en gång om året med både elnätet och batteriet bortkopplade; kontrollera isoleringen, infästningarna, att porten kan skjutas för hand utan hinder och fotocellernas optik. Koppla sedan in motorn igen och testa den. Förvara fjärrkontroller utom räckhåll för barn. Gå inte under en port som är i rörelse.

Vid ovanligt ljud, säkerhetsfel eller trasig fjäder ska porten frikopplas på ett säkert sätt och reparation reparation reparation. Lämna elektronik och batterier till lämplig insamling.

Tekniska data för SPY650HS / SPYBOX BHS

Parameter	Värde
Användningsområde	Garageportar i skyddade utrymmen inomhus.
Motor / styrning	SPY650HS / separat SPYBOX BHS.
Elnät / motor	230 V AC ±10 %, 50/60 Hz / 24 V DC via spåret.
Maximal kraft / nominell kraft	650 / 200 N.
Maxhastighet	0,24 m/s; under förutsättningar för en tid på 8,5 s.
Maximal / nominell effekt	300 / 190 W; maximal strömförbrukning 1,6 A.
Standby	0,5 W under villkoren för aktuellt driftläge.
Belastning	30 cykler/h, 300 cykler/dag, 12 i följd.
Kapslingsklass / temperatur	IP41 / −20 till +55 °C.
Motorns mått	260 × 125 × 105 mm; separat box 209 × 145 × 70,5 mm.
Leveransens vikt	Beror på den specifika konfigurationen och den medföljande skenan; uppgift om satsen finns högst upp på produktsidan.
Portens area	Takskjutport upp till 10,5 m²; vipport upp till 11,5 m²; mått- och monteringsförutsättningar.
Hjälpströmförsörjning	30 V DC, −20 % / +5 %, max. 100 mA; specifik plus- och minuspol.
Radio i den här satsen	OXIBD + ON3EBD; 433,92 MHz, dubbelriktad BD.
Belysning	Inbyggd LED-belysning i separat box; SPYLIGHT är tillval, max. 2 utanför vagnens spår.

SPY Hi-Speed – presentation av drivenheten

Manual för NICE SPYKIT 650 HS BD-drivenheten

PDF

Jag vill beställa den här produkten. Hur gör jag?

Välj det sätt som passar dig bäst:

beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
beställ via e-post: skicka din beställning till [email protected]

Fråga oss om produkten Snabb och tyst motor NICE Spykit 650 HS BD

Produkt:	Snabb och tyst motor NICE Spykit 650 HS BD
Namn:
E-post:
Telefon:
Meddelande:
	Denna webbplats skyddas av reCAPTCHA från Google.

Skriv ut sidan

SNABB KONTAKT

E-post:

[email protected]
