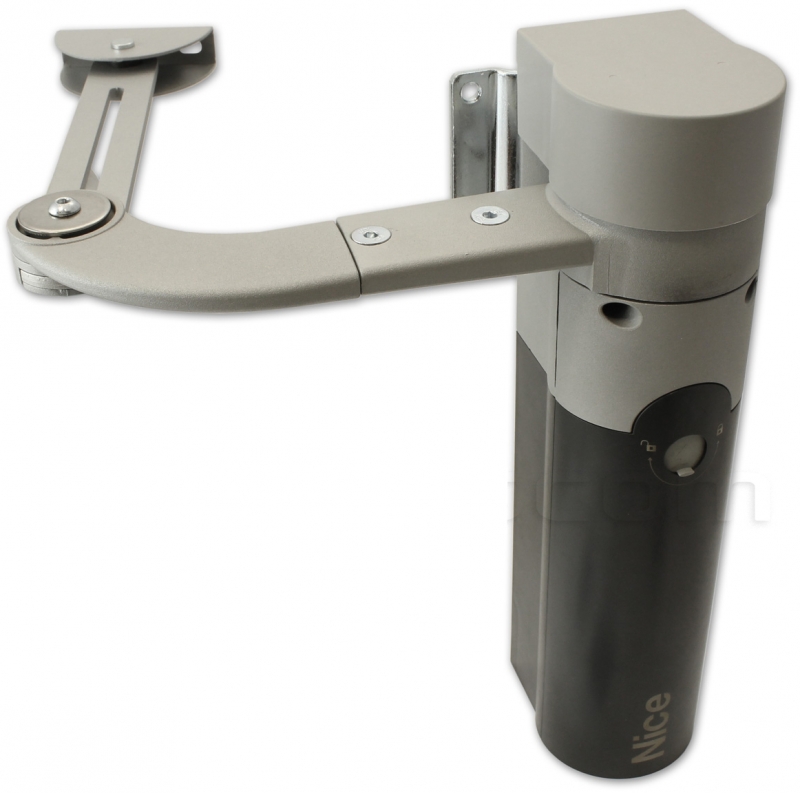

NICE Walky WL1024C – drivsystem med styrenhet för grindar upp till 1,8 m/180 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
5 167,98 kr inkl. moms
| Vikt |
|---|
| 4,80 kg |
Produktbeskrivning NICE Walky WL1024C – drivsystem med styrenhet för grindar upp till 1,8 m/180 kg
NICE WALKY WL1024C är en ledad grindöppnare för ett grindblad med inbyggd styrenhet WLA1. Motorn drivs med 24 V DC, kompletta WL1024C ansluts till 230 V AC. Vid en tvåbladig grind ansluts en andra motor WL1024 utan styrenhet.

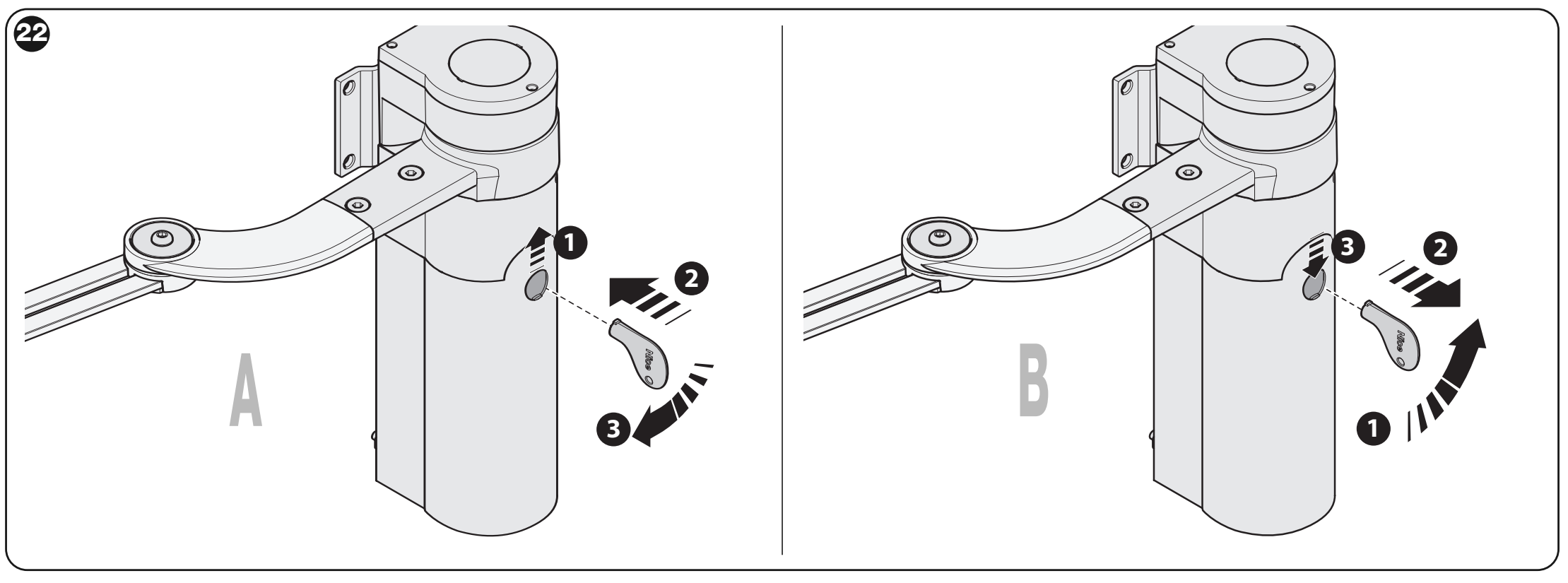

Drivningen är självhämmande och låses upp med en nyckel vid strömavbrott. Uppgifterna 1,8 m och 180 kg är separata gränsvärden; om en viss grind passar avgörs av den gemensamma grafen för längd och vikt.
Styrning och kompatibla tillbehör
WLA1 ingår i WL1024C. Separat WLA1 används som ersättningsenhet. WL1024 är en andra motor utan styrenhet; en extra centralenhet behövs inte. Följande anvisningar gäller WLA1 med fyra LED-indikatorer L1–L4; kontrollera märkningen och kontrollerna på det monterade kretskortet innan ingrepp.
| Vad | Varför | Typ |
|---|---|---|
| Andra motor | För det andra grindbladet; separat motorledning. | |
| Fotoceller | Skydd av passagen, BlueBUS utan polaritet. | |
| Varningslampa | Varnar när grinden är i rörelse; FLASH-anslutning och blinkljusfunktion. | |
| Radio och fjärrkontroll | SM-insticksmodul för mottagare och kompatibel kodning; val och parkoppling. | |
| Reservbatteri | Drift vid strömavbrott; avsedd anslutning. | |
| Solcellsdrift | För platser utan elnät; får inte anslutas tillsammans med nätström. |

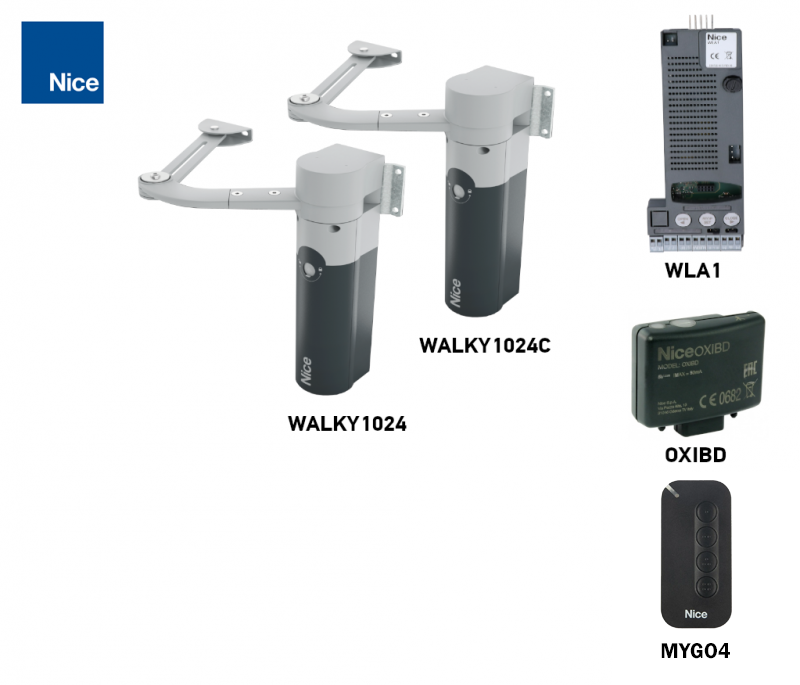

Satser för ett eller två grindblad

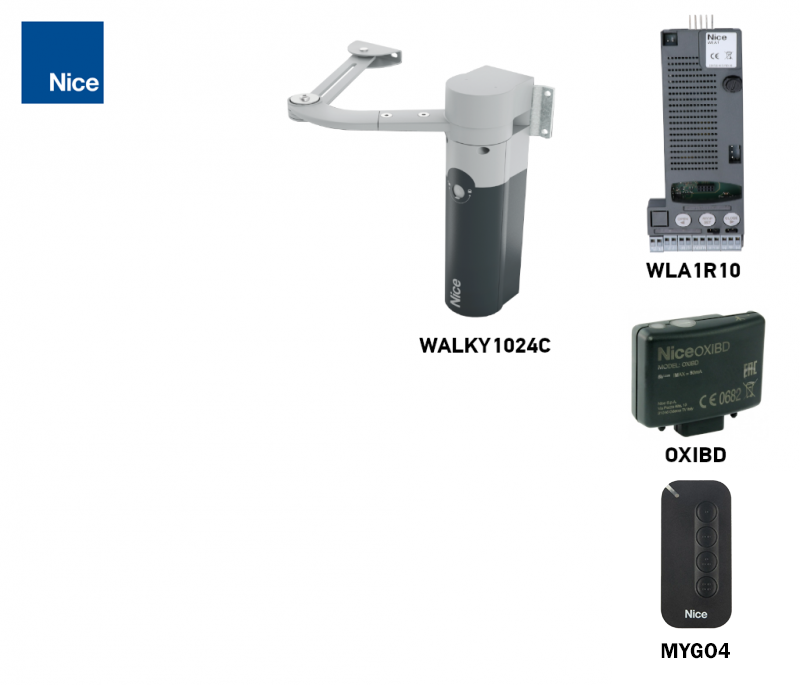

En fristående WL1024C driver ett grindblad. För en tvåbladig grind driver den även en andra motor NICE WL1024 utan egen centralenhet. Välj antal motorer och utrustning utifrån den aktuella satsen. Två motorer ökar inte gränsvärdet för ett enskilt grindblad.
| 1 grindblad | Separat drivning | 2 grindblad |
|---|---|---|
| Grundsats Med fotoceller Med tillbehör  | Fristående WL1024C En motor med WLA1-styrning; utrustningen måste kompletteras. | Grundsats Med fotoceller Med tillbehör  |
När ska du välja WALKY WL1024C?
Lämplig för lättare slaggrindar med fritt utrymme för den ledade armen. Grindbladet ska röra sig smidigt och stå stilla när det släpps. Drivningen åtgärdar inte skadade gångjärn, friktion eller vindpåverkan på en tät fyllning.
| Villkor | Gräns för ett grindblad |
|---|---|
| Full arm | Längd högst 1,8 m vid en vikt på högst 100 kg; öppning upp till 110° beroende på geometrin. |
| Maximal vikt | 180 kg vid en längd på 0,8 m med full arm. Längre grindblad måste uppfylla den gemensamma grafens villkor. |
| Förkortad arm | Längd högst 1,6 m vid en vikt på högst 100 kg; öppning högst 90°. |
| Grindbladets höjd | Högst 2 m med både full och förkortad arm. |
| Drift | Högst 100 fullständiga cykler per dag; styrenheten begränsar driften till cirka 50 cykler/timme. Kontinuerlig drift i cirka 10 min, därefter krävs en paus. |

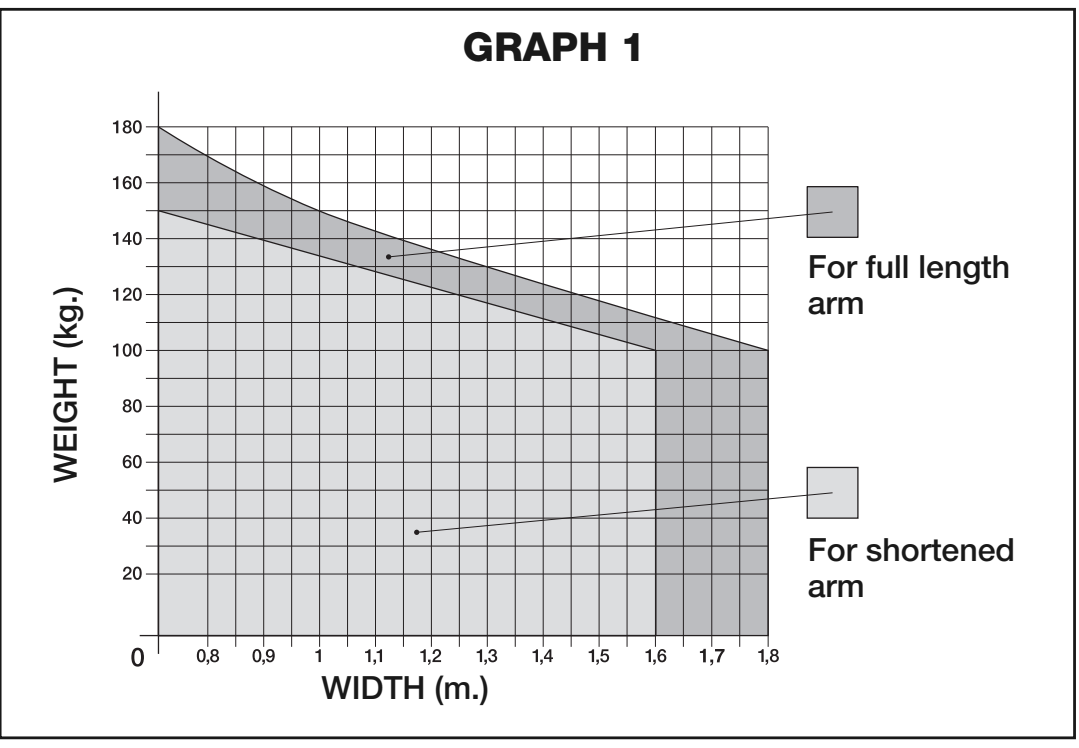

WALKY-användningsdiagram: grindbladets längd i m på den horisontella axeln, vikt i kg på den vertikala; grå områden för full respektive förkortad arm
Skärningspunkten mellan vikt och längd måste ligga i det aktuella grå området. Fyllningens yta, vind, gångjärnens mått och monteringsmått måste också beaktas. Om du behöver få valet bekräftat, kontakta oss med grindens mått, vikt och foton.

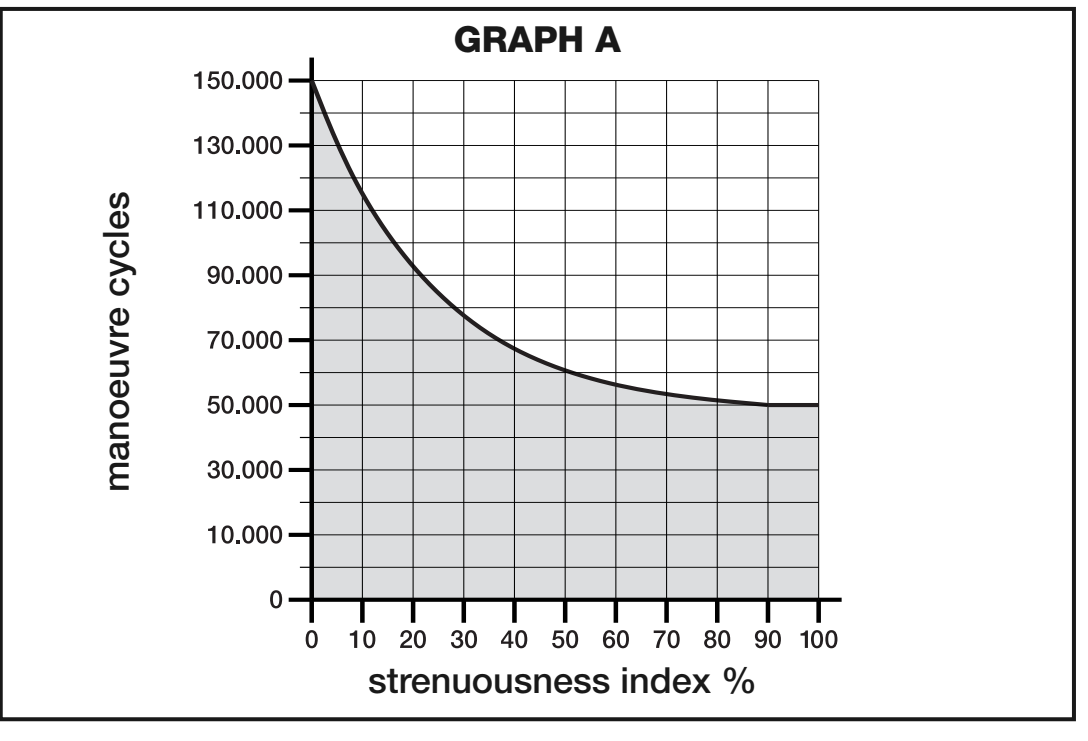

Ungefärlig livslängd
Belastningsindexet fastställs utifrån det gemensamma intervallet för längd och vikt, varefter miljöpåverkan läggs till. Diagrammet visar ett uppskattat antal cykler, inte en garanti eller ett antal år.
| Egenskaper för hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
| Längd under 1,2 m | Vikt över 100 kg: 55 % / 65 %. Vikt under 100 kg: 30 % / 50 %. |
|
| Längd 1,2–1,6 m | Vikt över 80 kg: 55 % / 65 %. Vikt under 80 kg: 40 % / 50 %. | |
| Längd över 1,6 m | Vikt över 60 kg: 55 %. Vikt under 60 kg: 40 %. Förkortad arm används inte. | |
| Temperatur / luftfuktighet | Över 40 °C eller under 0 °C, eller luftfuktighet över 80 %: +15 % / +15 %. | |
| Helt tät fyllning | +15 % / +10 %. | |
| Vindutsatt plats | +15 % / +10 %. |
Om vikten ligger exakt på gränsen mellan intervallen ska det högre av de två intilliggande indexen användas vid bedömning av marginalerna. Livslängdsindexet ersätter inte diagrammet över drivningens lämplighet.
Montering av drivningen och den ledade armen
Montering, nätanslutning och säkerhetsprov ska utföras av en behörig tekniker. Koppla från både nätströmmen och batteriet innan ingrepp. Vid både öppning och stängning krävs fasta mekaniska ändstopp; de ingår inte automatiskt i drivningen.
Utrymme för armen och måtten A / B / E
| Mått | Villkor |
|---|---|
| Stolpens bredd | Minst 80 mm. Vid en bredd på 80–135 mm monteras den bakre konsolen vriden 90° enligt bilden. Detta avser bredden på monteringsytan, inte stolpens universella tvärsnitt. |
| Fritt utrymme E | 80–299 mm: armen måste förkortas, öppning högst 90°. Från 300 mm: full arm, öppning upp till 110° beroende på geometrin. |
| A och B med full arm | Mät gångjärnets och konsolens position enligt ritningen. Punkt A/B måste ligga i diagrammets grå område för önskad öppningsvinkel. |
| Placering | Motorn monteras lodrätt; armen placeras upptill på grindbladet. Montera inte drivningen upp och ned med armen riktad nedåt. |

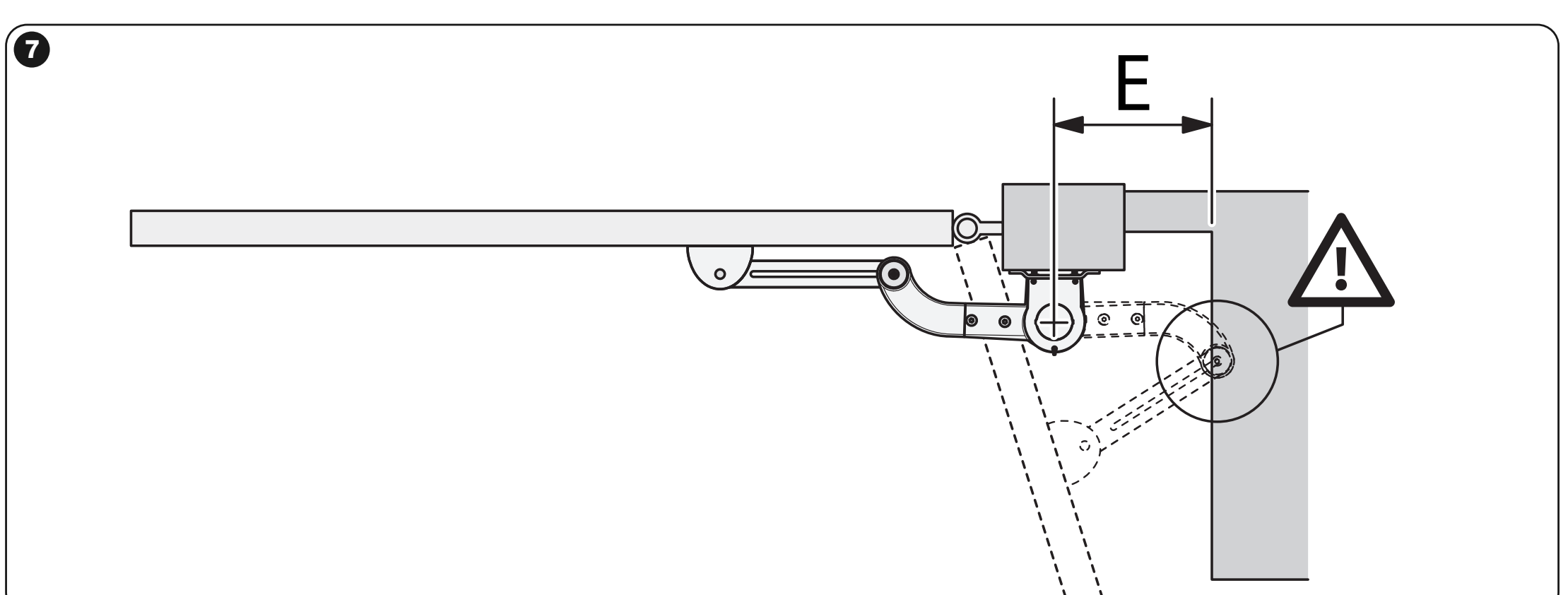

WALKY: mätning av det fria utrymmet E bakom den ledade armen

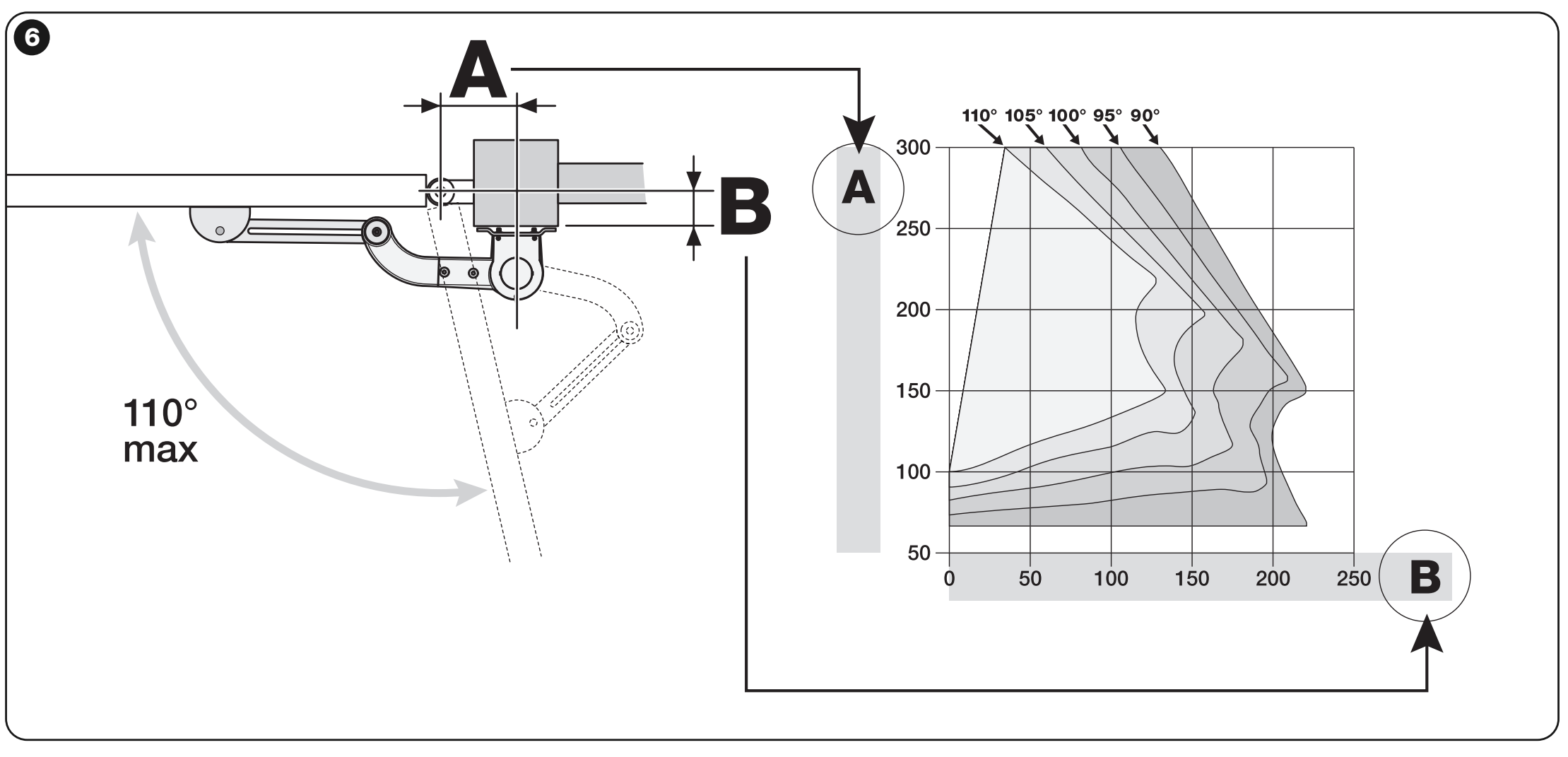

WALKY med full arm: måtten A och B i mm och diagram för öppning 90–110°
Montering av konsoler och full arm
- Montera ihop armen och den bakre konsolen enligt ritningen. Armens böjda del ska vara riktad mot grinden; tappar och låsringar måste snäppa på plats korrekt.
- Markera motorns position enligt A/B. Förankra den bakre konsolen i ett bärande underlag; montören bedömer vilken typ av ankare som behövs och konstruktionens hållfasthet.
- Montera motorn lodrätt. Bestäm den främre konsolens position på grindbladet med motorn frikopplad och grinden stängd; följ höjdmåtten, inklusive kontrollmåttet 75 mm enligt ritningen.
- Fäst den främre konsolen i grindbladets stabila ram. Gör det först möjligt att finjustera dess position. Kontrollera för hand hela rörelsebanan, armens fria rörelse och kontakten med båda ändstoppen.
- När det stängda grindbladet har finjusterats fäster du konsolen permanent med alla tre skruvarna. Säkra armen med en tapp och en låsring.

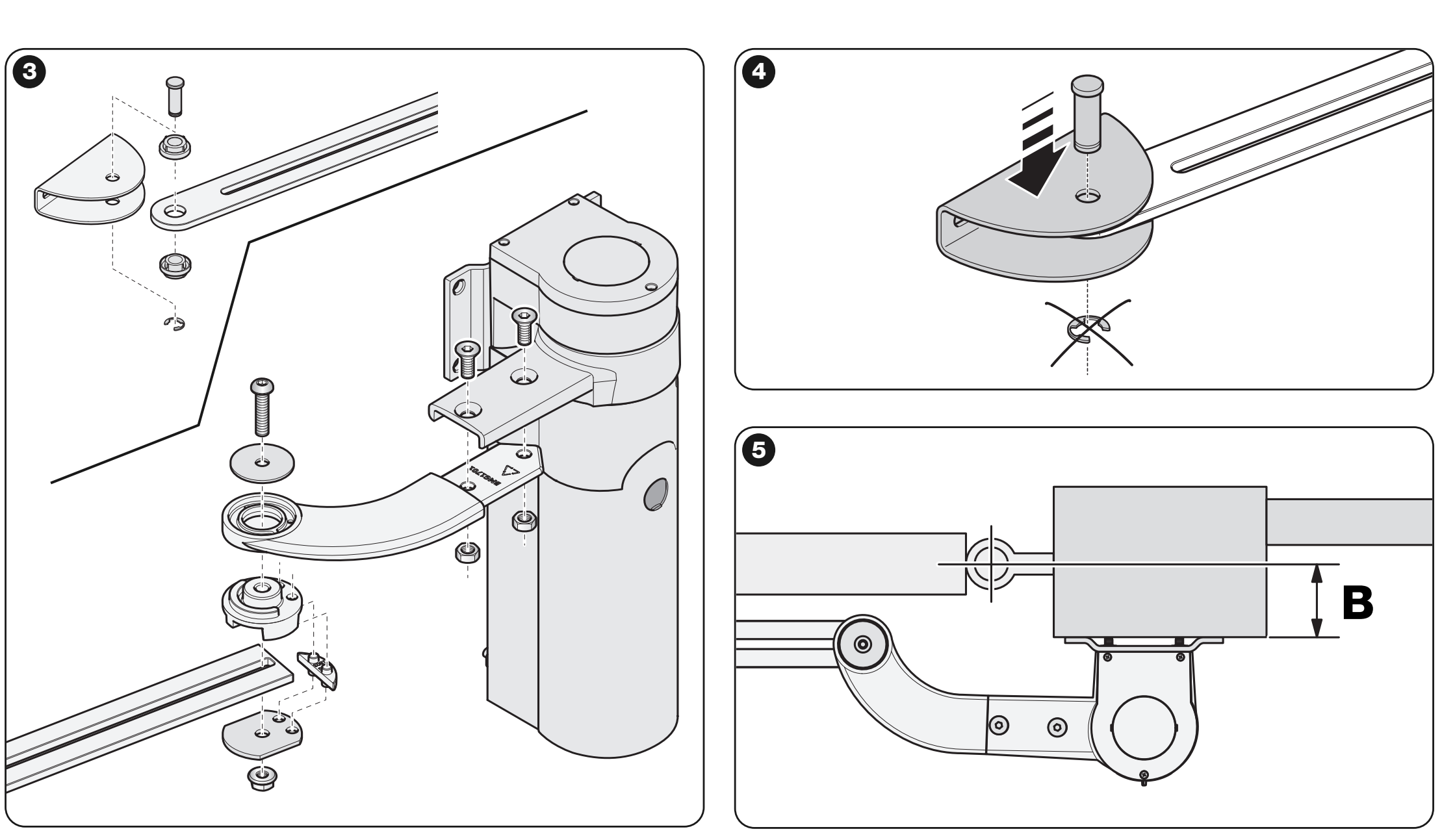

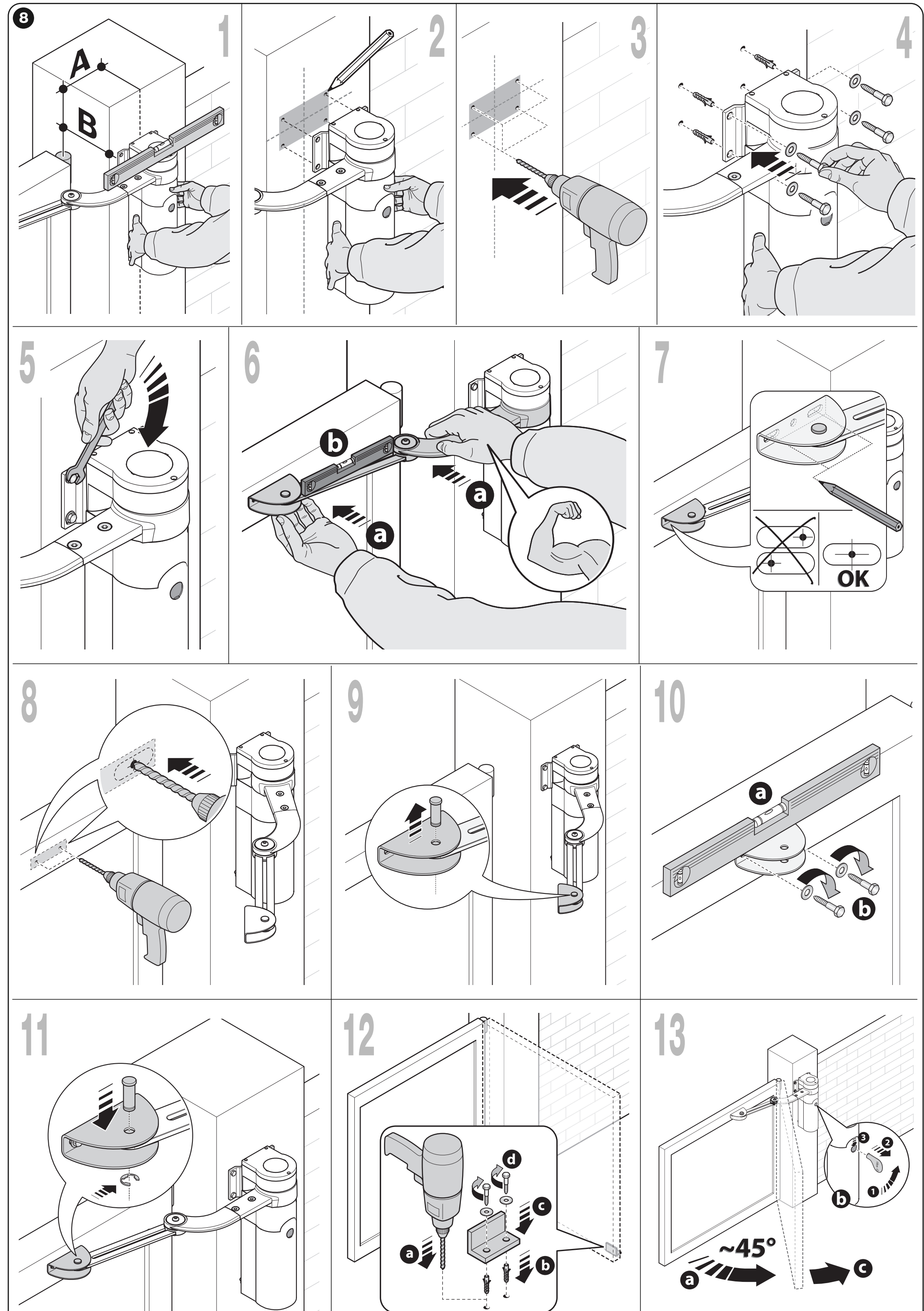

WALKY: montering av arm, bakre konsol och position för måttet B

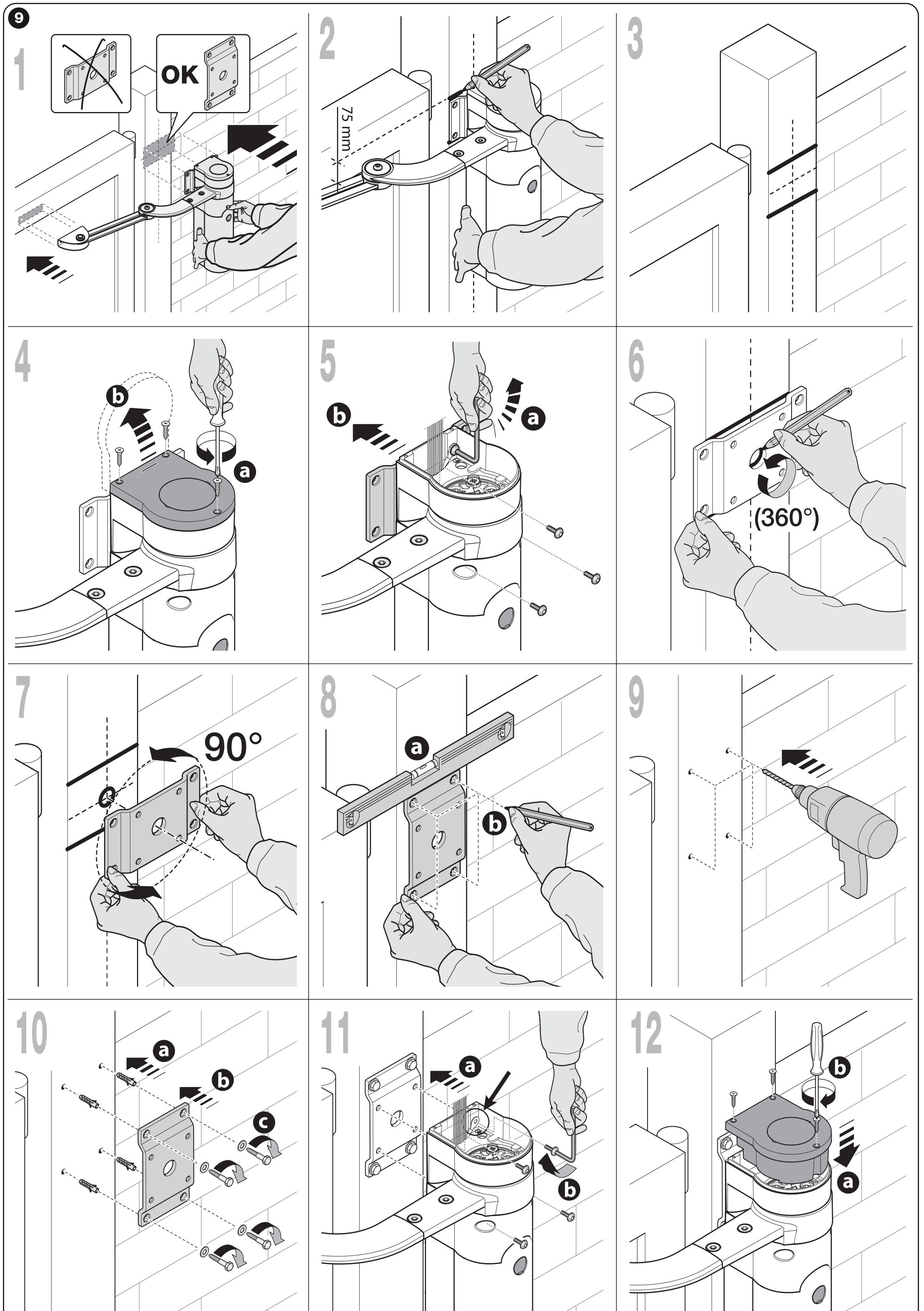

WALKY: montering på stolpe, höjd för grindbladets konsol och slutlig säkring av armen
WALKY på stolpe med bredden 80–135 mm: vridning av den bakre konsolen 90°
Montering med förkortad arm
Förkortning är ett monteringsingrepp som krävs när utrymme E är mindre än 300 mm. Kontrollera först gränserna för den förkortade armen och geometrin. Mått C är avståndet mellan armens tappaxlar; det bestäms av skärningspunkten för A/B i diagrammet. Den förkortade delen får inte kapas på uppskattning.
- Välj C från diagrammet utifrån måtten A/B; öppningen får vara högst 90°.
- Montera armen i kontrollposition innan kapning. Kontrollera konsolens position och gångjärnsaxeln med ett snöre enligt bilden AA/BB, både när grinden är stängd och öppen.
- Först när hela rörelsebanan har bekräftats justerar du längden enligt ritningen, avlägsnar vassa kanter och slutför monteringen.
- Kontrollera åter ändstoppen, den fria rörelsen och att armen inte kolliderar med stolpen eller grindbladet.

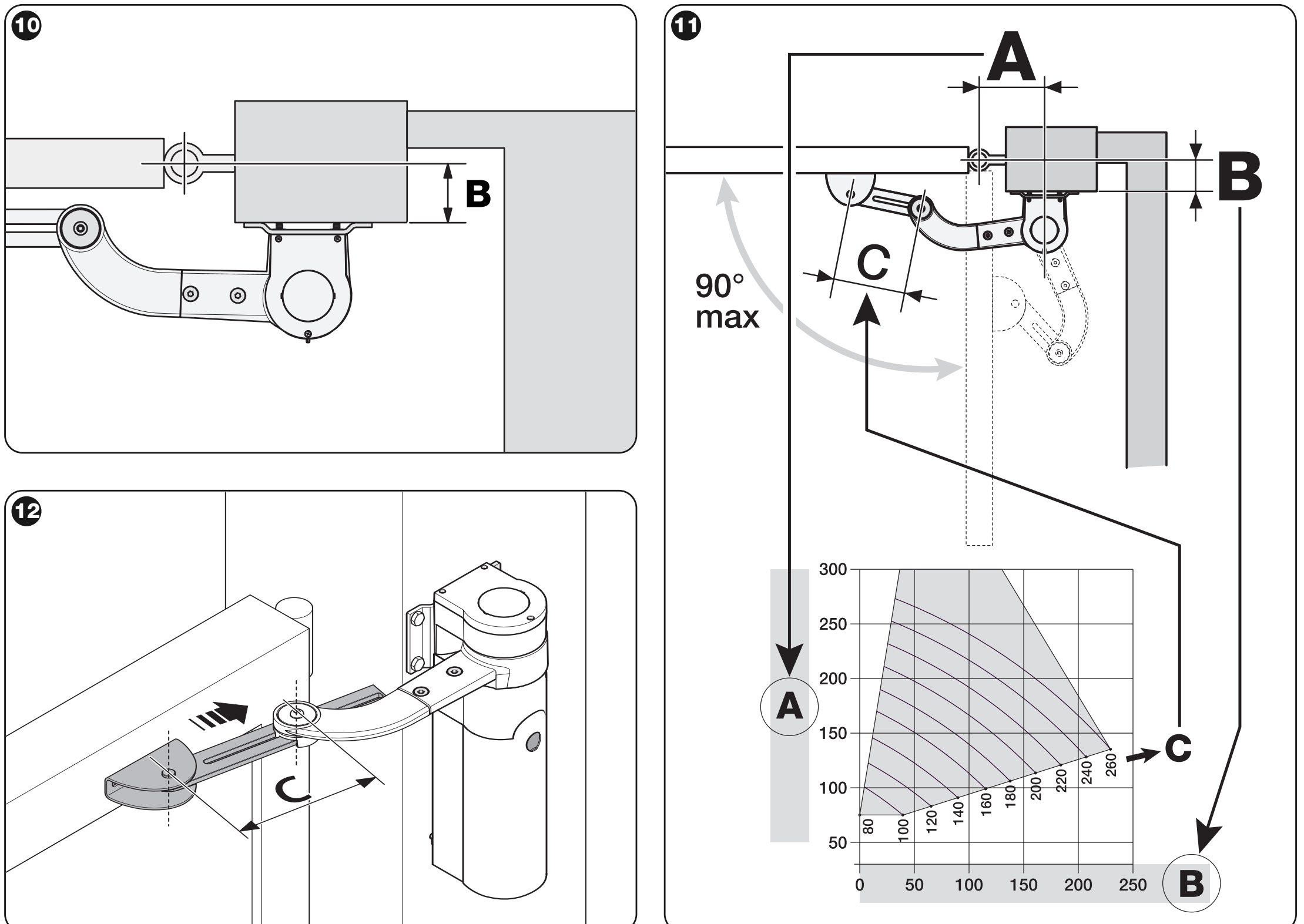

WALKY: måtten A, B och C samt diagram för förkortad arm med öppning upp till 90°

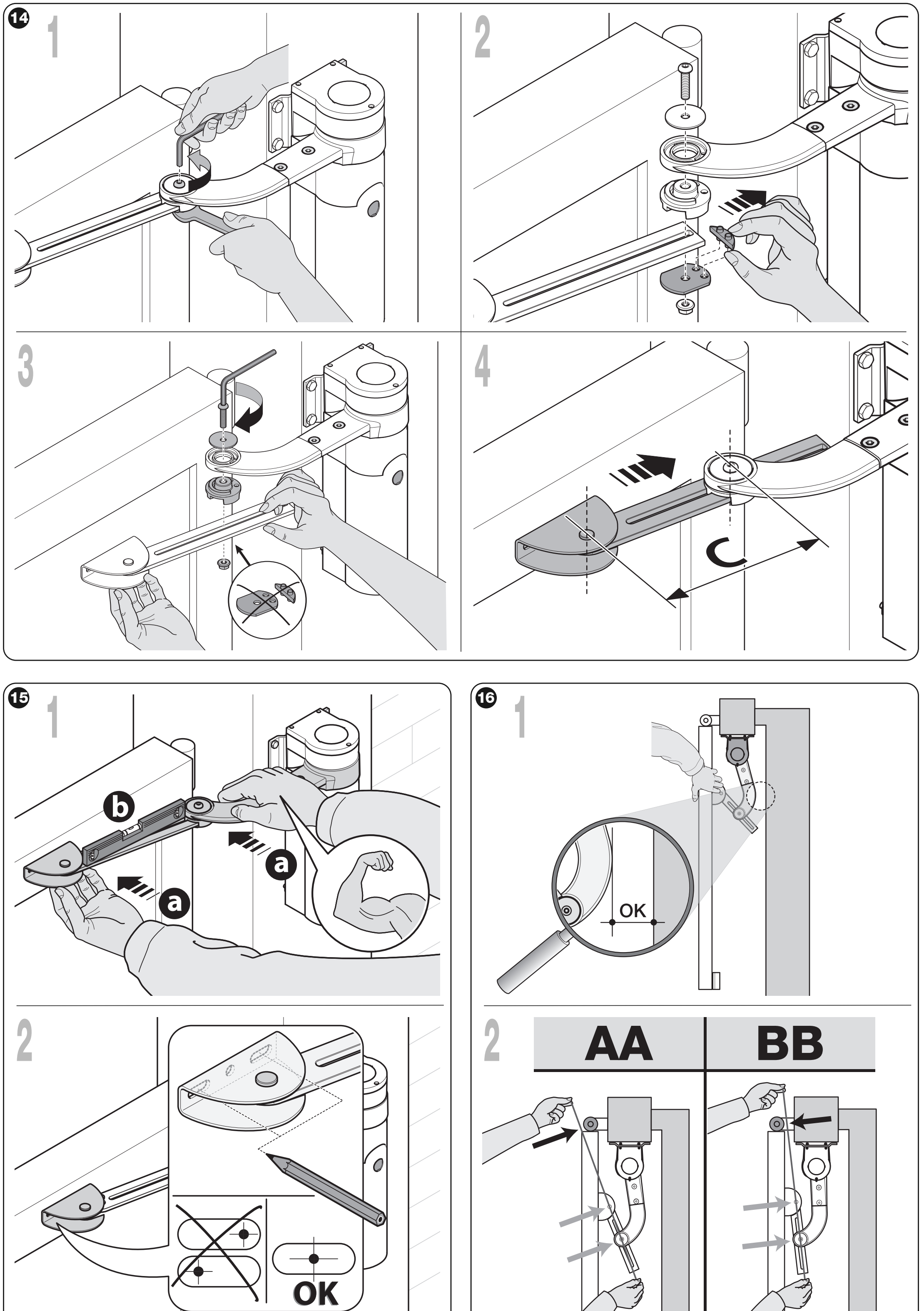

WALKY: inställning av C och kontroll av gångjärnsaxeln i lägena AA och BB

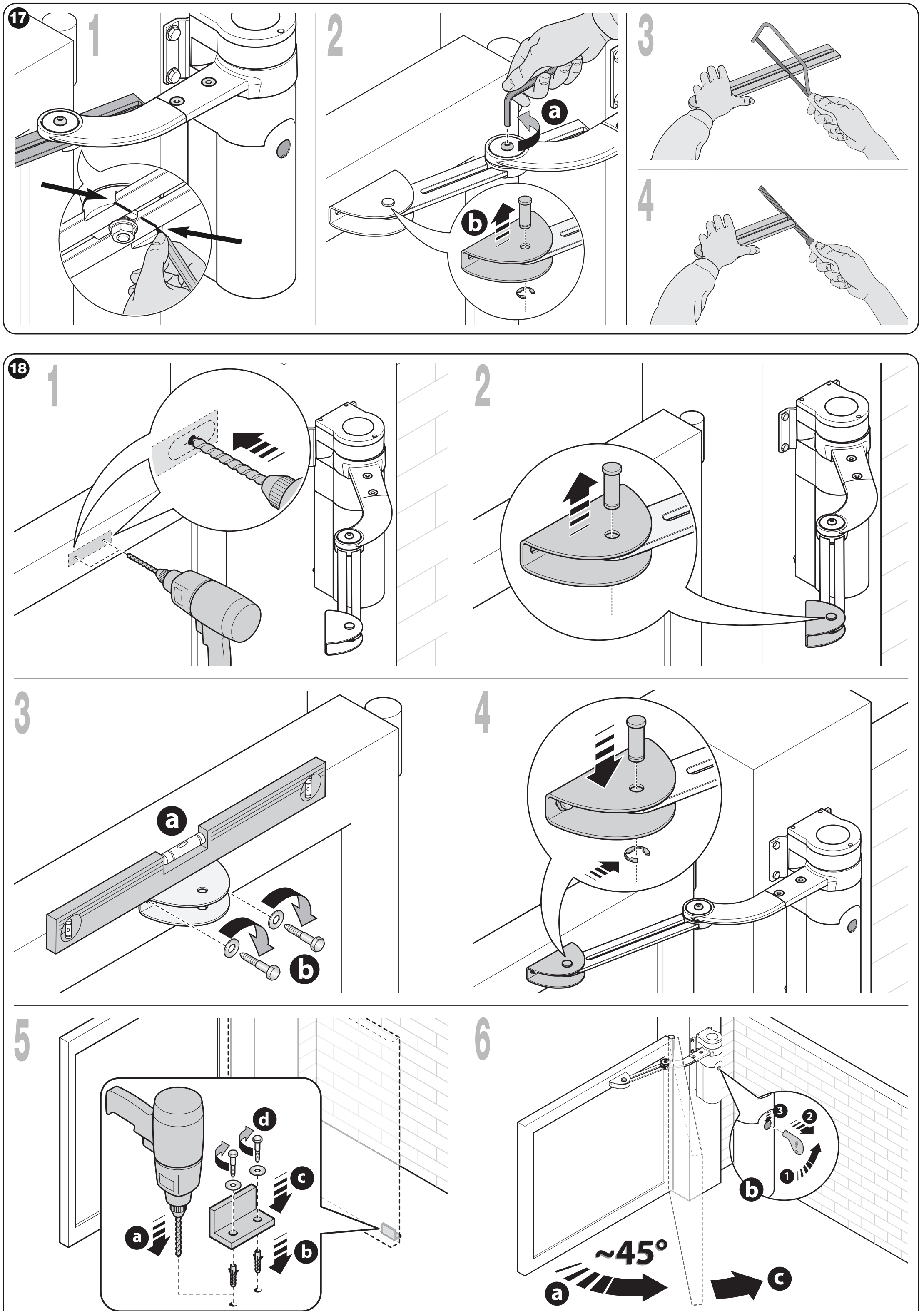

WALKY: kapa och slutför monteringen av armen efter kontroll av geometrin
Anslutning av styrenheten WLA1
Motorn WL1024C innehåller både styrningen WLA1 och en nätmatningsmodul. Håll nät- och signalkablar åtskilda och använd kabelgenomföringar, tätningar och alla kåpskruvar. Kablarna får inte hindra kåpans rörelse eller täcka lysdioderna.
Kabeldragning och maximala längder
| Ledning | Kabel / maximal längd |
|---|---|
| Nät 230 V AC | 3 × 1,5 mm² / 30 m. Över 30 m ska 3 × 2,5 mm² användas och skyddsjordning ordnas vid automatiseringen. |
| Elektriskt lås ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; för 20–40 m ska 2 × 1 mm² användas. |
| Nyckelbrytare | 2 ledningar 2 × 0,5 mm² / 50 m; en ledning 4 × 0,5 mm² kan också användas. |
| Andra motorn WL1024 | 3 × 1,5 mm² / 6 m. |
| Antenn | RG58 / högst 20 m; mindre än 5 m rekommenderas. |
Nätmatning och jordning
Fasledaren L och neutralledaren N ansluts enligt nätmatningsmodulens märkning. Skyddsledaren PE ska anslutas till den markerade jordningsklämman. Frånskiljaren ska möjliggöra säker frånkoppling av hela automatiseringen; koppla bort batteriet separat.

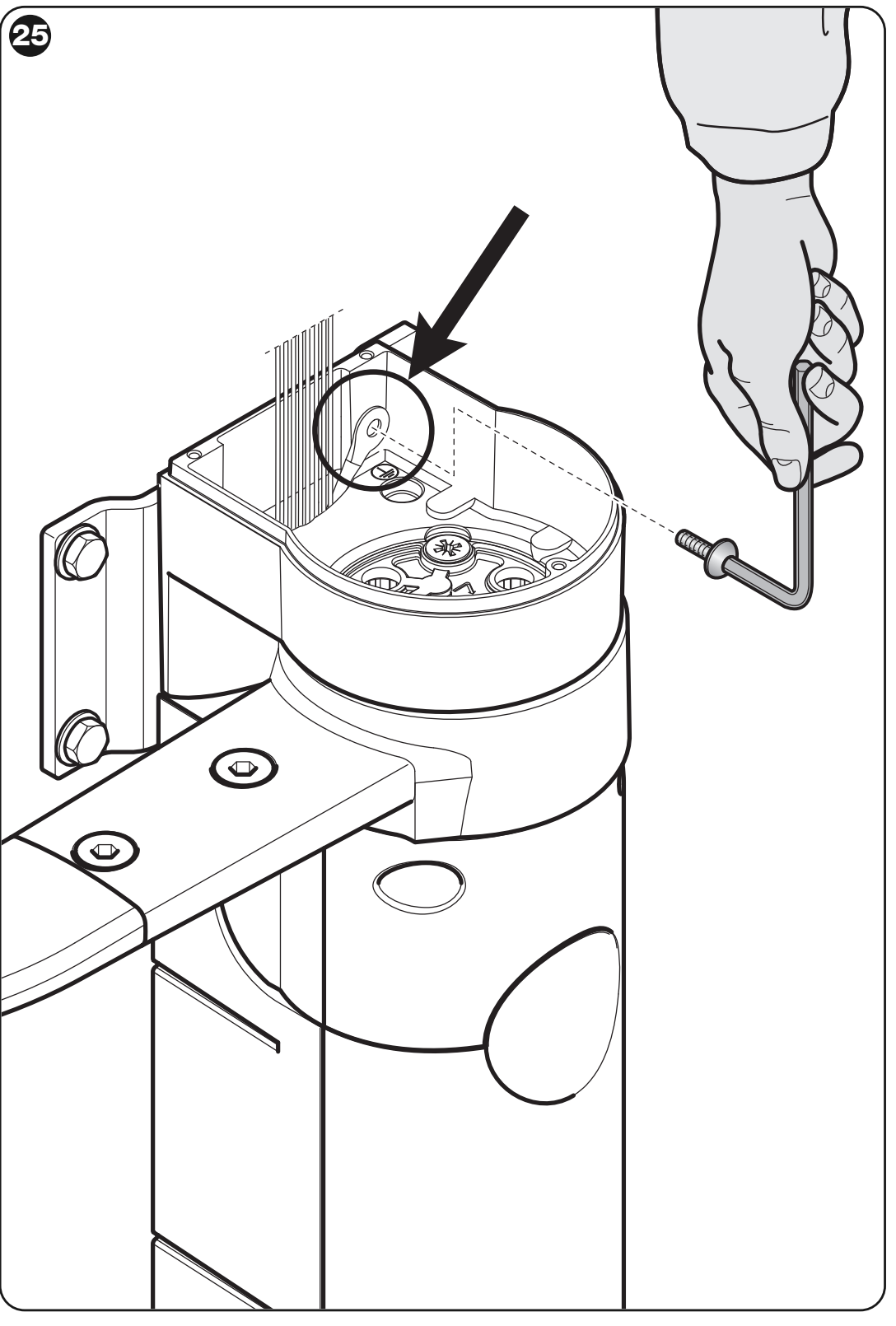

WALKY: åtkomst till nätmodulen och skyddsjordningen
Orientering på WLA1-kretskortet

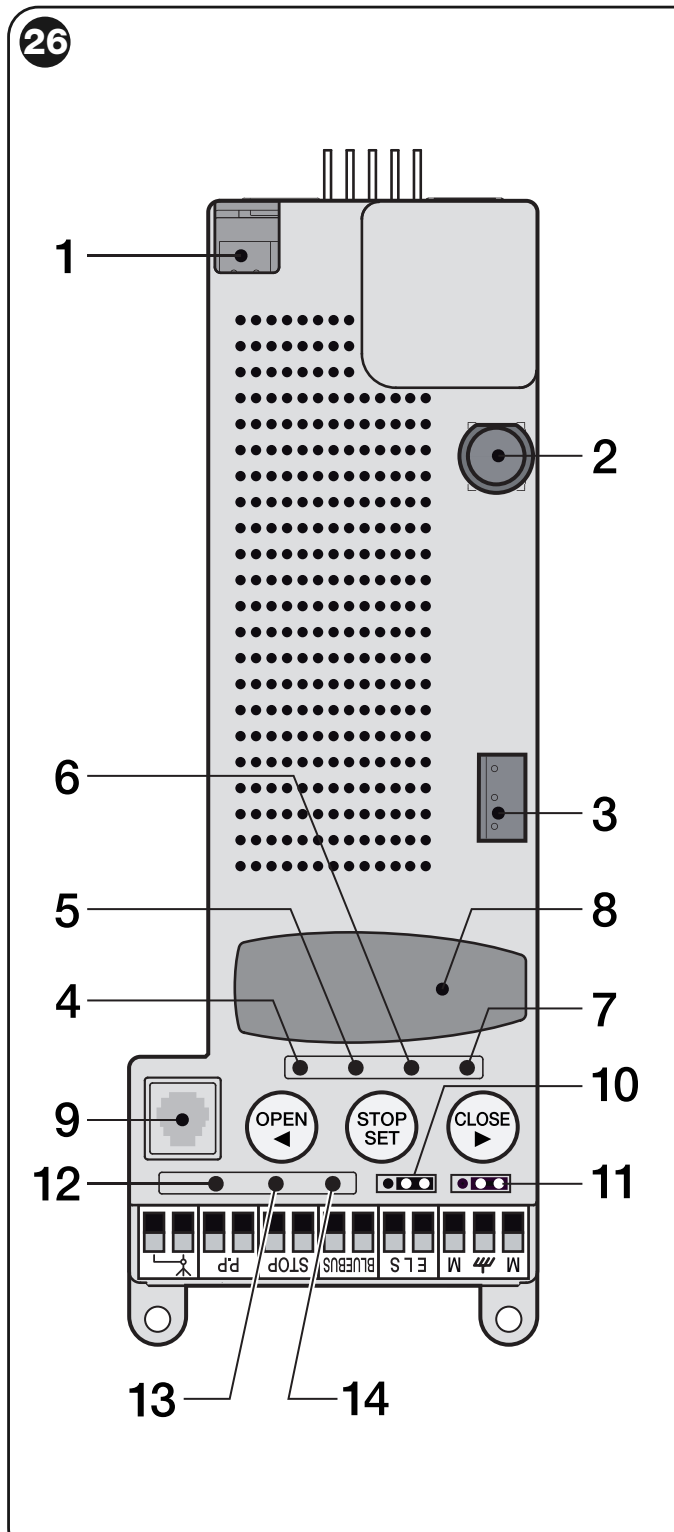

WLA1: kontakter, byglar JA/JB, knappar och lysdioder; numren motsvarar tabellen
| Nummer i bilden | Komponent |
|---|---|
| 1 / 2 / 3 | Batteri- eller Solemyo-kontakt / säkring / motorkontakt. |
| 4 / 5 / 6 / 7 | Programmeringslysdioder L1 / L2 / L3 / L4. |
| 8 / 9 | SM-mottagaruttag / BusT4-gränssnitt. |
| 10 / 11 | Byglar JA / JB för grindkonfigurationen. |
| 12 / 13 / 14 | Lysdioder P.P. / STOP / BlueBUS. |
Tillbehörsanslutningar och polaritet
| Anslutning / kontakt | Användning |
|---|---|
| BlueBUS | Tvåledarmatning och kommunikation för kompatibla enheter, utan polaritet. Inte ett universellt 24 V-uttag. |
| P.P. | Potentialfri NO-kontakt för stegvis manövrering; själva kontakten saknar polaritet. |
| STOP | Inlärd säkerhetsingång NO, NC eller 8,2 kΩ. En ändring av viloläget stoppar rörelsen och medför en kort reversering. |
| Hjälpmatning + / − | Plus (+) är den markerade vänstra P.P.-klämman och minus (−) den markerade vänstra STOP-klämman, sett enligt detaljbilden nedan. Med nätmatning eller Solemyo: 18–31 V DC; med PS424: cirka 11–14 V DC, totalt högst 200 mA. Förblir aktiv även i standbyläge. |
| ELS | Fabriksinställt elektriskt lås 12 V AC, max. 15 VA; växelspänning har ingen plus- eller minuspol. Ett annat driftläge kräver inställning via Oview. |
| FLASH på nätmatningsmodulen | WLT eller 12 V DC-lampa upp till 21 W; avsedd kontakt och blinkljusfunktion. Får inte förväxlas med ELS eller hjälpmatningen. |
| SM / BusT4 | Insticksbar mottagare / servicegränssnitt; inte tillbehörens matningsklämmor. |
| Antenn | Koaxialkabelns signal och skärm; inte matningens +/−. |

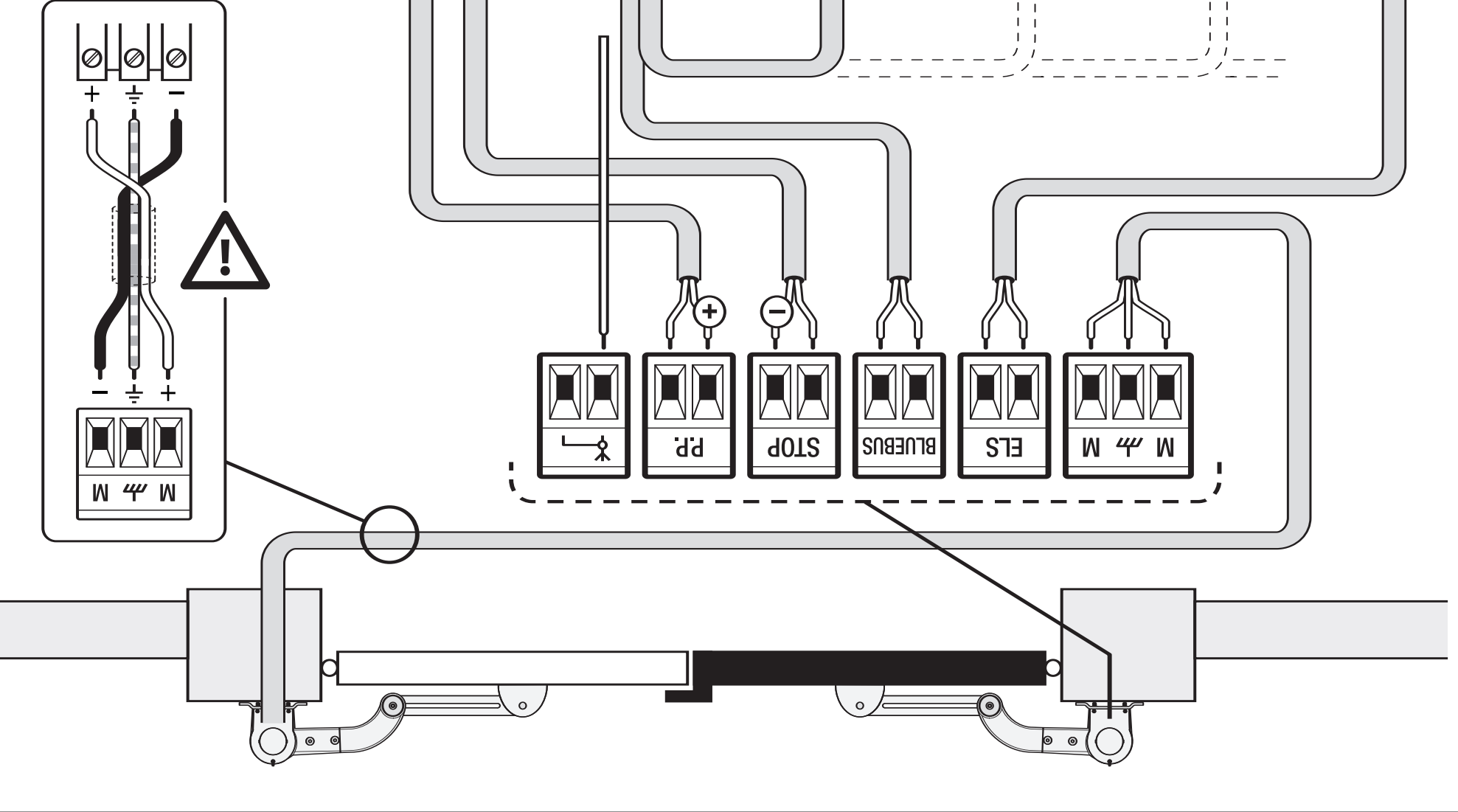

WLA1: detalj av anslutningarna P.P., STOP, BlueBUS, ELS och den andra motorn

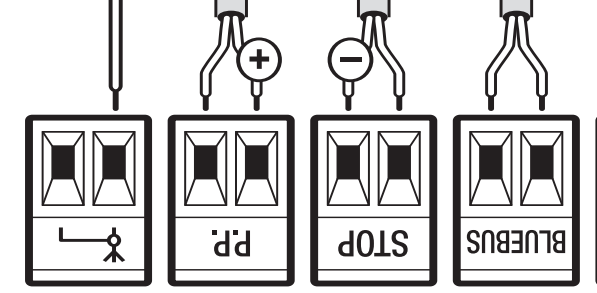

WLA1: hjälpplus på P.P. och minus på STOP; orientering enligt detaljbilden
Andra motorn WL1024
Motor utan styrning NICE WL1024 ansluts till det avsedda trepoliga motorplintblocket. De två ytterledarna är motorledare; mittklämman med jordningssymbolen är PE, inte minus. Polariteten på motorutgången ändras beroende på riktning; utgången är inte en strömkälla för tillbehör. Den integrerade motorn ansluts med sin egen kontakt, som bara kan sättas i på ett korrekt sätt. Ställ in JA/JB enligt hela konfigurationen.
BlueBUS-fotoceller och adresser
NICE EPMB anslut parallellt till BlueBUS med två polaritetsfria ledare. TX och RX i ett par måste ha samma byglar; varje par har en egen adress. Upprepa inlärningen av enheterna. Reläfotoceller ansluts inte direkt till BlueBUS.
| Adress | Funktion på WALKY |
|---|---|
| FOTO / FOTO II | Par som är aktiva vid stängning; stoppar och vänder rörelsen. |
| FOTO 1 / FOTO 1 II | Par som är aktiva vid både öppning och stängning. |
| FOTO 2 / FOTO 2 II | Par som är aktiva vid öppning; stoppar och vänder rörelsen. |
| FA1 / FA2 | Öppningskommando; ersätter inte ett skyddspar. På både TX och RX som stöds ska bygel A tas bort. |
| BlueBUS-kapacitet | Högst 15 enheter: upp till 6 säkerhetspar, 2 par med öppningsfunktion och 4 kompatibla manöverenheter. |
Ställ in byglarna exakt enligt bruksanvisningen för EPMB-fotocellerna för den valda adressen. Välj parens position utifrån det område som ska skyddas; efter inlärningen kontrollerar du varje pars reaktion vid faktisk öppning och stängning.

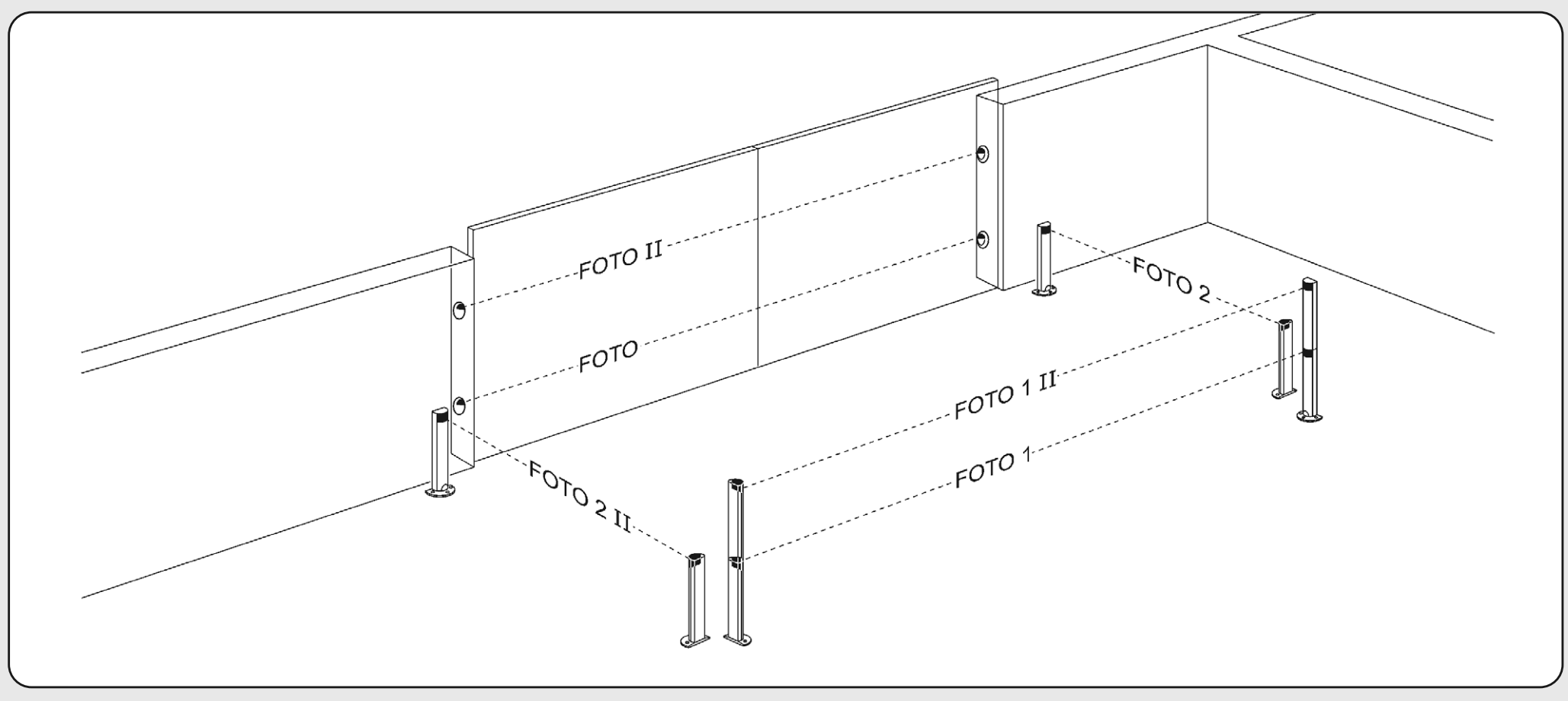

WALKY: parens positioner FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 och FOTO 2 II
Adressen FOTO 3 är inte tillåten på WLA1. Överför inte adresseringen från en annan drivenhet.
Säkerhetsingång STOP
NO-kontakter kopplas parallellt, NC-kontakter i serie. Två kompatibla resistiva enheter på 8,2 kΩ kan anslutas parallellt; vid fler enheter används den föreskrivna kaskadkopplingen med ett enda avslutningsmotstånd. Installatören utformar blandad NO-/NC-/resistiv koppling enligt anvisningarna. Styrenheten lagrar viloläget vid inlärningen; efter en ändring måste det läras in på nytt och testas. Koppla inte förbi grindens föreskrivna skydd med ett motstånd.
Varningsljus WLT och utgång ELS
NICE WLT kan monteras på ovansidan av WL1024C och anslutas till avsett uttag FLASH på strömförsörjningsmodulen. I blinkljusläge ska det blinka 0,5 s tänt / 0,5 s släckt när grinden är i rörelse. WLT har även en funktion som följeslags- eller skymningsbelysning; välj önskad funktion enligt dess anvisningar.
Om WLT monteras separat, utanför drivenheten, ansluts den till ELS, vars funktion måste ändras via Oview. Fabriksinställd ELS är en utgång för lås, inte för blinkljus. Vänd inte WLT-kontakten och fastställ inte polariteten utifrån P.P./STOP.
| Vald funktion | Utgångens elektriska gränsvärden |
|---|---|
| Elektriskt lås | 12 V AC / högst 15 VA, utan polaritet. |
| Blinkljus | WLT eller 12 V DC-lampa / högst 21 W. |
| Annan lampa eller relä | Vid nätspänning 24 V DC −30 % / +30 %, max. 4 W; med PS424 12 V DC −10 % / +25 %, max. 4 W. Kontrollera inställningen och kompatibiliteten före anslutning. |
Reservbatteri PS424
NICE PS424 ingår inte automatiskt med motorn. Anslut det till avsett uttag först när monteringen, inlärningen och testerna är klara. Vid strömavbrott sjunker spänningen på hjälputgången. Antalet rörelser beror på grinden, strömförbrukningen och batteriets skick.

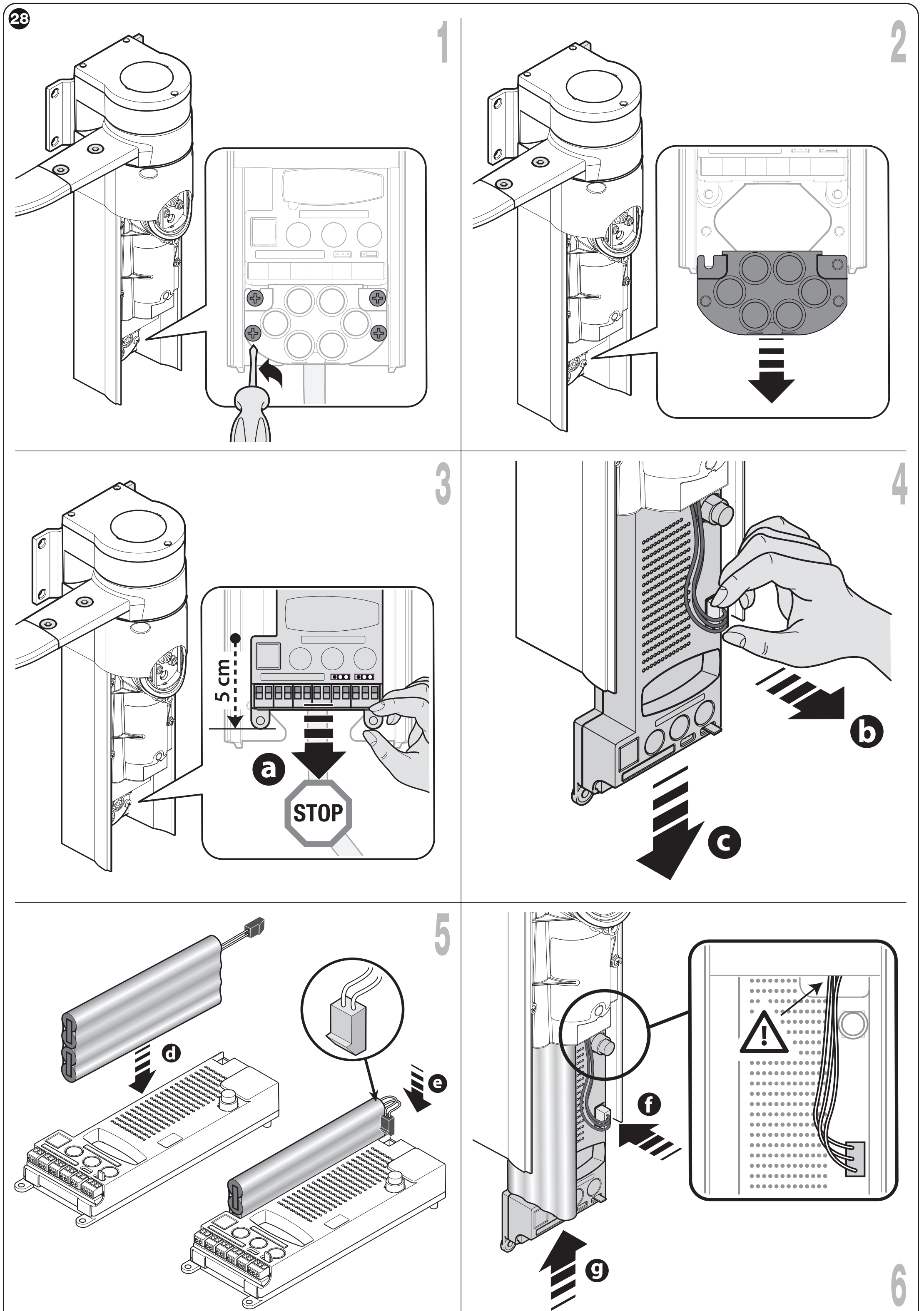

WALKY: insticksmottagare SM och montering av reservbatteri PS424
Solemyo och servicegränssnitt
NICE Solemyo använder samma avsedda uttag som reservströmförsörjningen. Vid användning av Solemyo får nätström inte vara ansluten samtidigt. Ställ in minskad strömförbrukning och solcellssystemet enligt systemets anvisningar. Oview ansluts till BusT4 och möjliggör ytterligare inställningar och diagnostik. Inställningen Stand-by BlueBUS via L4 är inte samma funktion som Stand-by All via Oview.
Första start och inlärning
Spärra av grindområdet så att inga personer kan komma in. När strömmen slås på ska BlueBUS blinka en gång per sekund, fotocellernas TX/RX ska indikera drift och blinkljuset ska vara släckt i viloläge. Vid felaktigt tillstånd ska du koppla från strömmen och kontrollera inkopplingen. Inlärning är inte ett säkerhetstest.
1. Inlärning av BlueBUS och STOP
- Håll OPEN + STOP/SET intryck i cirka 3 s.
- Släpp när L1 och L2 blinkar snabbt.
- Vänta tills inlärningen är klar. STOP-lysdioden ska lysa och L1/L2 ska slockna; L3/L4 kan börja blinka för att signalera att positionerna behöver läras in.
Utför inlärningen även utan anslutna tillbehör. Upprepa den varje gång en enhet läggs till eller tas bort.
2. JA / JB beroende på konfiguration och grindbladens ordningsföljd
Välj den exakta konfigurationen i bilden före inlärningen: motorns och styrenhetens placering, ett eller två grindblad och eventuell överlappning mellan grindbladen. Det svarta fältet markerar styrenheten; pilen markerar det överlappande grindbladet. Ställ in byglarna JA/JB exakt enligt motsvarande rad; välj inte position enbart utifrån märkningen ”vänster motor” utan att ta hänsyn till bildens orientering.

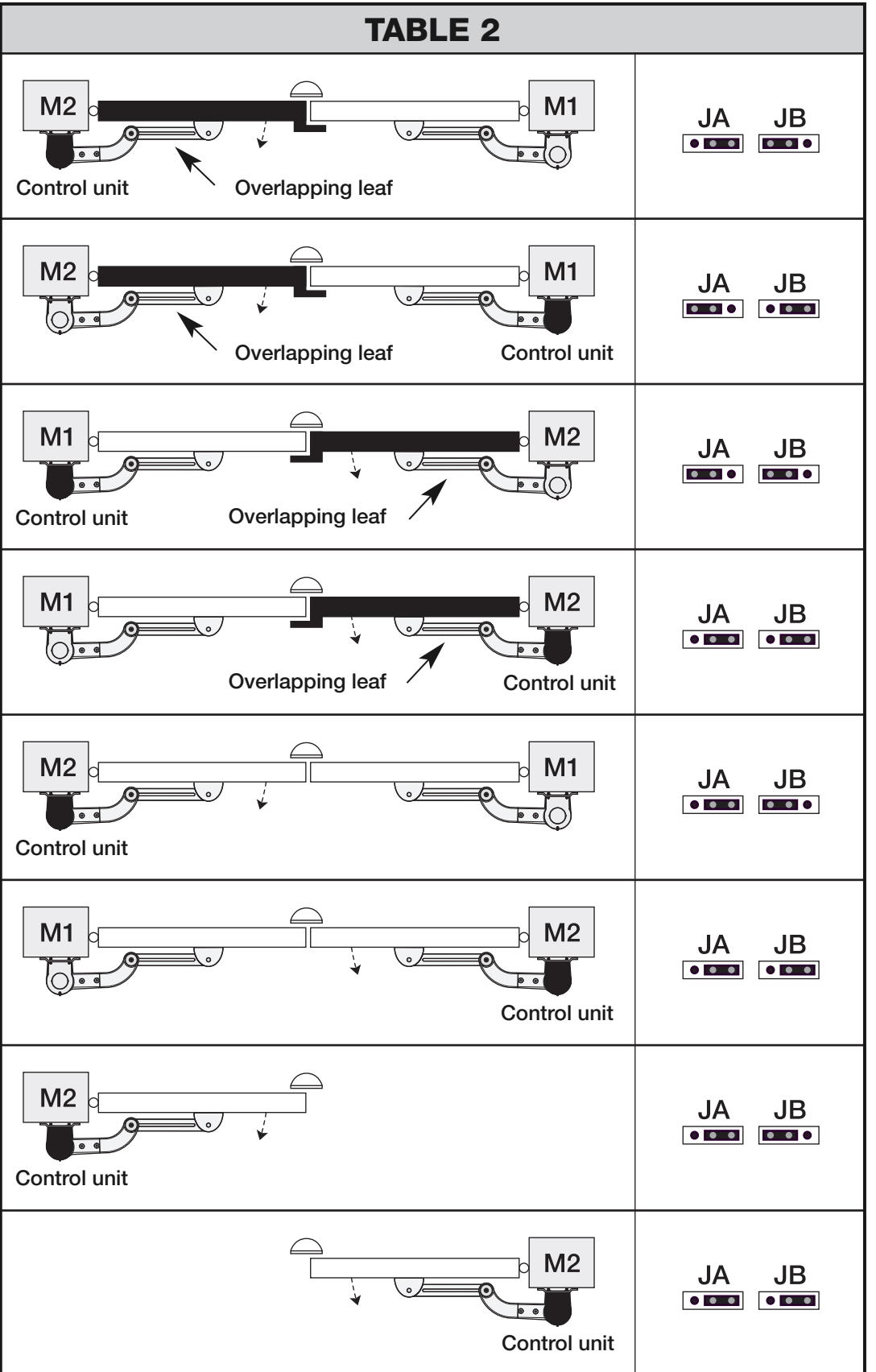

WALKY: åtta grindkonfigurationer och motsvarande bygellägen för JA och JB
3. Inlärning av mekaniska ändlägen
- Kontrollera att de fasta stoppen sitter säkert vid både öppning och stängning. Frikoppla motorerna, ställ grindbladen ungefär mitt i rörelsebanan och lås dem igen.
- Håll STOP/SET + CLOSE intryck i cirka 3 s; släpp när L3/L4 blinkar snabbt.
- Följ ordningsföljden: långsam stängning av M1, långsam stängning av M2, långsam öppning av både M2 och M1, snabb fullständig stängning av båda. Med en motor utförs motsvarande sekvens för ett grindblad.
- Om den första rörelsen inte går mot stängning eller om M1 inte börjar stänga först, stoppar du med valfri knapp. Kontrollera JA/JB med strömmen frånkopplad och byt vid behov polariteten på WL1024-motorkablarna.
- När inlärningen är klar slocknar L3/L4 som bekräftelse. Om en fotocell, ett kommando eller någon annan enhet aktiveras avbryts inlärningen och hela proceduren måste upprepas.
Utför därefter flera fullständiga öppnings- och stängningscykler. Kontrollera igångkörning, normal hastighet, inbromsning och stopp vid ändlägena samt säkerhetstester.
Programmering av WLA1 – fyra lysdioder L1 till L4
OPEN öppnar, CLOSE stänger och STOP/SET stoppar; vid inställning väljer OPEN/CLOSE lysdiod. Om kraften eller hastigheten ändras måste rörelsen och slagkrafterna kontrolleras på nytt. Kompensera inte för fel på gångjärnen genom att öka kraften.
Nivå I – ON/OFF-funktioner
- Håll STOP/SET intryckt i cirka 3 s och släpp när L1 blinkar.
- Välj funktionslysdiod med OPEN/CLOSE.
- Tryck kort på SET. Kort blinkning betyder OFF, lång blinkning ON.
- Om ingen knapp trycks in inom 10 s avslutas läget och ändringarna sparas.
| Lysdiod – funktion | Funktion och fabriksinställning |
|---|---|
| L1 – Automatisk stängning | ON: efter öppning stängs grinden efter tiden som ställts in under II/L1. OFF: väntar på ett kommando. Fabriksinställning: OFF. |
| L2 – Stängning efter fotocell | ON: om fotocellen aktiveras under öppning eller stängning förkortas pausen till 5 s. Om automatisk stängning var avstängd och fotocellen aktiveras under stängning, aktiveras stängning efter den programmerade pausen. OFF: funktionen används inte. Fabriksinställning: OFF. |
| L3 – Stäng alltid | ON: om grinden är öppen när strömmen återkommer stängs den efter 5 s förvarning med blinkljus. OFF: när nätströmmen återkommer lämnas grinden i sitt ursprungliga läge. Fabriksinställning: OFF. |
| L4 – Stand-by BlueBUS | ON: en minut efter rörelsen stängs BlueBUS och vanliga lysdioder av; BlueBUS blinkar långsamt. Ett nytt kommando återupptar driften med en kort fördröjning. OFF: inget sådant energisparläge. Fabriksinställning: OFF. |
Nivå II – inställbara parametrar
- Håll SET intryckt i cirka 3 s, släpp när L1 blinkar och välj parameterns ingångslysdiod med OPEN/CLOSE.
- Håll SET intryckt och vänta cirka 3 s tills lysdioden för det aktuella värdet tänds.
- Välj värdet OPEN/CLOSE medan du fortfarande håller SET intryckt.
- Släpp SET och vänta 10 s. Fetstilta värden är fabriksinställningar.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Paustid Aktiv vid automatisk stängning ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Stegvis drift P.P. Ordning för ingångs- och radiosignaler. | L1 – Öppna – stopp – stäng – stopp L2 – Öppna – stopp – stäng – öppna L3 – Öppna – stäng – öppna – stäng L4 – Bostadsrättsläge |
| L3 – Motorernas hastighet Hastighet vid normal drift. Kontrollera rörelsen och säkerheten efter ändringen. | L1 – Långsam L2 – Medelhög L3 – Snabb L4 – Mycket snabb |
| L4 – Motorernas kraft Ställer in båda motorerna; mät slagkrafterna efter ändringen. | L1 – Nivå 1 – minimal L2 – Nivå 2 L3 – Nivå 3 L4 – Nivå 4 – maximal |
I bostadsrättsläge II/L2 → L4 ignoreras P.P. och Öppna under öppning; Stäng vänder rörelsen. Under stängning vänder P.P. och Öppna rörelsen till öppning; Stäng ignoreras. Blanda inte ihop parameterns ingångs-LED med LED-lampan för det inställda värdet.
Mottagare och fjärrkontroller
Radiomottagaren sätts i uttaget SM när både nätströmmen och batteriet är frånkopplade. Kontrollera typen av installerad mottagare och fjärrkontrollens kodning innan parkoppling. Utrustningen kan skilja sig åt mellan en separat motor och ett komplett set.
För NICE OXIBD väljer du en kompatibel fjärrkontroll, till exempel NICE MYGO4. En befintlig SMXI eller OXI kan använda en annan kodning. Samma frekvens, 433,92 MHz, räcker inte.
| Läge | Kommandon |
|---|---|
| Läge 1 | Utgång 1 – stegvis drift; 2 – delöppning 1; 3 – öppning; 4 – stängning. |
| Läge 2 | En knapp sparas för det valda kommandot som stöds. Avancerade kommandon kräver en kompatibel mottagare. |
Utför parkoppling, radering av knapp och radering av radiominne enligt anvisningarna för den installerade OXIBD-mottagaren. Återställning av WLA1 ersätter inte den insticksbara mottagarens radiominne. Anslut OXIBD-antennen enligt dess antennanslutning.
Felsökning – vad du bör kontrollera vid fel
Varningslampan upprepar en kort serie blinkningar efter en paus på 1 s. Räkna blinkningarna i en serie och leta sedan efter orsaken. Koppla inte förbi en säkerhetsanordning.
| Blinkningar | Orsak och åtgärd |
|---|---|
| 1 | BlueBUS överensstämmer inte med det inlärda tillståndet. Kontrollera kablar, enheter och adresser; efter ändringen lär in på nytt. |
| 2 | Fotocellen blockerar rörelsen: ta bort hindret, rengör och rikta in optiken. |
| 3 | Ökat motstånd eller aktiverad kraftbegränsning: kontrollera gångjärn, arm och fri rörelsebana; prova krafterna. |
| 4 | STOP ändrade tillstånd: kontrollera säkerhetsanordningen och anslutningen. |
| 5 | Fel i interna parametrar: vänta minst 30 s och prova ett kommando; om felet kvarstår, koppla från strömmen och kontakta en fackman. |
| 6 | Maximalt antal rörelser har överskridits: vänta några minuter tills driftgränsen återställs. |
| 7 | Elektriskt fel: vänta minst 30 s; om felet kvarstår ska en fackman koppla från alla strömkällor och kontrollera kretskortet/kablarna. |
| 8 | Ett kontinuerligt kommando blockerar ett annat: kontrollera om en brytare har fastnat eller om P.P.-tidskontakten är aktiverad. |
| 9 | Automatiken är elektroniskt blockerad och behöver ett avblockeringskommando; detta är inte en manuell upplåsning med nyckel. |
| LED-indikering i viloläge | Betydelse |
|---|---|
| BlueBUS blinkar 1 gång per sekund | Normal drift; 2 snabba blinkningar bekräftar en ändring av ingången eller ett mottaget kommando. |
| BlueBUS släckt / lyser med fast sken | Kontrollera strömförsörjning, säkring och styrenhet; indikeringen ändras i standbyläge. |
| STOP lyser | Den inlärda säkerhetsingången är i viloläge. |
| STOP är släckt | Kontrollera säkerhetsingången; dess tillstånd stämmer inte överens med det inlärda. |
| L1 + L2 blinkar långsamt | Du måste lära in enheterna. |
| L3 + L4 blinkar långsamt | Du måste lära in ändlägena. |
Nödkörning med hållet kommando
Om en säkerhetsanordning är trasig ska du i första hand använda manuell upplåsning. Installatören kan under uppsikt använda läget med hållet kommando: skicka ett kommando, upprepa det inom 3 s och håll det intryckt; efter cirka 2 s rör sig grinden endast så länge knappen hålls intryckt. Området måste vara fritt och hela grinden synlig. Detta ersätter inte reparation av säkerhetsanordningen.
Manuell upplåsning vid strömavbrott
Lås endast upp när grinden står stilla. Vid mekaniskt fel, farlig rörelse eller kraftig vind ska grindbladet först säkras ordentligt.
- Lyft upp upplåsningsskyddet och sätt i nyckeln.
- Vrid nyckeln nästan ett helt varv medurs. Grindbladet kan nu flyttas manuellt.
- För att låsa fast mekanismen vrider du nyckeln moturs och flyttar grindbladet försiktigt tills mekanismen hakar i.
- Dra ut nyckeln. Vrid upplåsningsskivan 90° moturs så att öppningen täcks och stäng locket.
WALKY: A – upplåsning med nyckel; B – återinkoppling av växeln
Radera WLA1-minnet
Återställningen återställer fabriksinställningarna och raderar enhetens inlärda data. Håll in när grinden står stilla OPEN + CLOSE, tills L1 och L2 börjar blinka. Utför sedan inlärningen av enheterna och de mekaniska stoppen på nytt samt upprepa säkerhetstesterna. Minnet i den insticksbara radiomottagaren raderas med mottagarens separata procedur.
Tester före överlämning av grinden
- Kontrollera hela grindbladet med drivenheten frikopplad: det ska gå lätt att flytta för hand med en kraft på mindre än 390 N och stå stilla när det släpps. Detta test mäter varken motorns vridmoment eller tillåten stötkraft.
- Kontrollera ankare, konsoler, skruvar, tappar, låsningar och båda mekaniska stoppen. Koppla in motorerna.
- Testa öppning, stängning och STOP från alla styrenheter, inklusive grindbladens ordningsföljd och överlappning.
- Testa varje fotocell och säkerhetskant separat i båda rörelseriktningarna; kontrollera grindens faktiska reaktion.
- Installatören ska mäta stötkrafterna med ett mätinstrument. Upprepa testet efter ändring av kraft, hastighet eller geometri.
- Efter godkända tester lämnar du över grinden med märkning, upplåsningsanvisningar och en underhållsplan. Gå inte mellan grindblad som är i rörelse.
Underhåll och säker användning
Utför kontrollen minst var 6:e månad eller efter 20 000 manövreringar, beroende på vilket som inträffar först. Koppla från både nätströmmen och PS424 eller Solemyo före ingrepp. Kontrollera korrosion, infästningar, glapp i leder, tappar, stopp, kablar och upplåsningsfunktion. Rengör och testa fotocellerna; upprepa säkerhetstesterna efter underhåll.
Försök inte åtgärda motorfel genom att öka kraften. Sluta använda automatisk drift vid fel och kontakta service. Lämna motorn, elektroniken och batteriet till en lämplig insamlingsplats, inte i hushållsavfallet.
Tekniska data för WALKY WL1024C
| Parameter | Värde |
|---|---|
| Motor/styrning | 24 V DC / inbyggd WLA1. |
| Nätspänning WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Nominell nätförbrukning | 120 W. |
| Hastighet | Utan belastning 0,20–0,30 rad/s; vid nominellt vridmoment 0,16–0,24 rad/s. Inte meter per sekund. |
| Grindbladets gränsvärden | Upp till 1,8 m / 180 kg enligt gemensamt diagram; maxhöjd 2 m. |
| Drift | 100 fullständiga cykler/dag; cirka 50 cykler/tim och kontinuerlig drift i cirka 10 min. |
| BlueBUS | Högst 15 enheter; polaritetsoberoende anslutning. |
| Hjälpmatning | Högst 200 mA; spänning och polaritet P.P./STOP. |
| Kapslingsklass/temperatur | IP44 med oskadat och stängt lock; −20 till +50 °C. Prestandan försämras i kyla. |
| Mått/vikt | Cirka 90 × 125 × 385 mm / 4,8 kg. |
| Reservkraft/solenergi | NICE PS424 / NICE Solemyo beroende på vald strömförsörjning. |

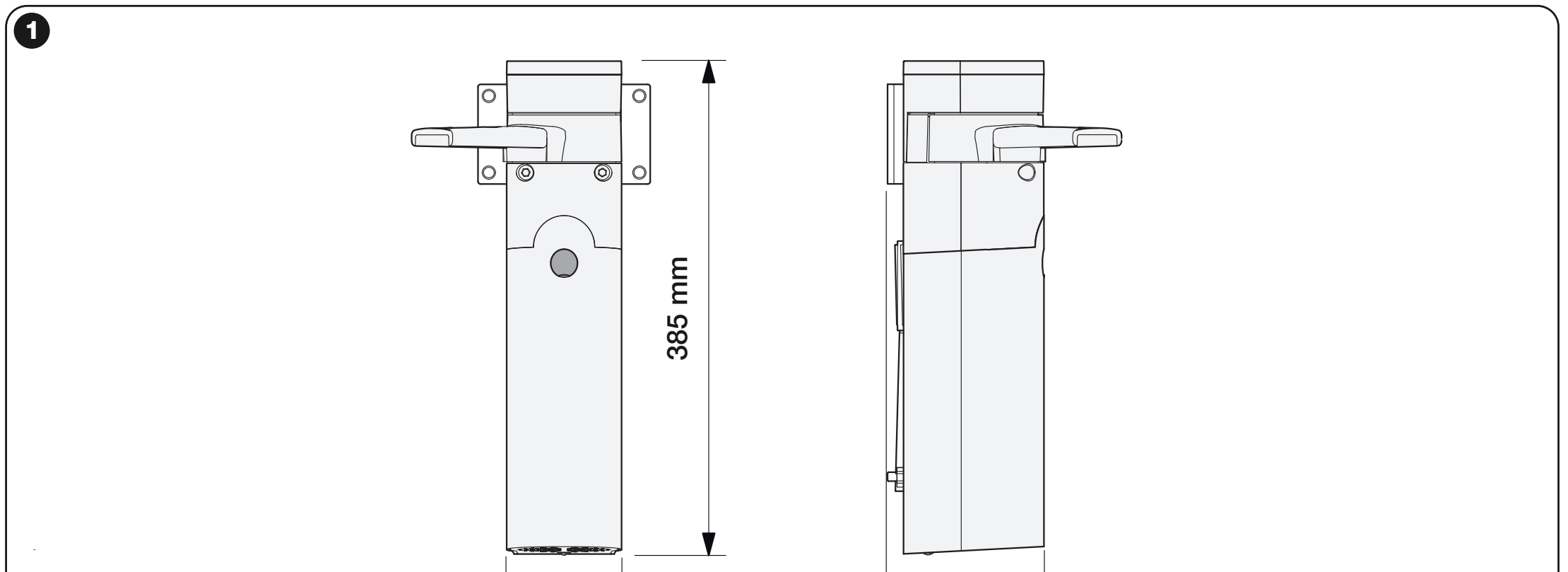

Mått för WALKY och position för ledarmen; mått på ritningen i mm
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
