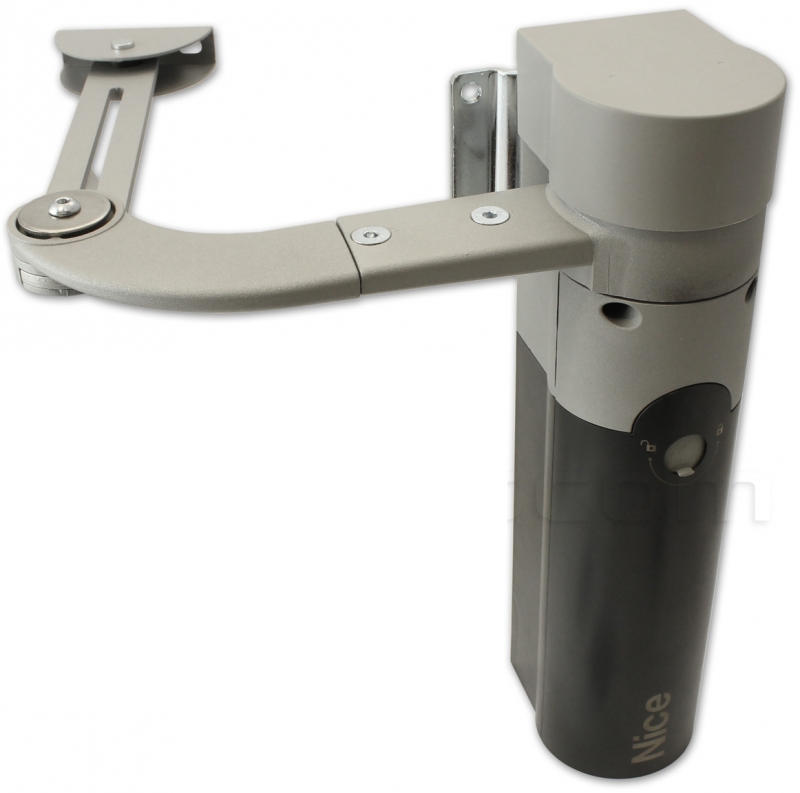

NICE Walky WL1024 – motor utan styrenhet för grindar upp till 1,8 m/180 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
8 854,73 kr inkl. moms
| Vikt |
|---|
| 4,30 kg |
Produktbeskrivning NICE Walky WL1024 – motor utan styrenhet för grindar upp till 1,8 m/180 kg
NICE WALKY WL1024 är en ledad 24 V DC-motor utan styrenhet. Den används som den andra drivmotorn till en tvåbladig grind och ansluts till NICE WALKY WL1024C, som innehåller styrenheten WLA1. WL1024 har ingen mottagare, inga programmeringsknappar och ingen egen nätanslutning.
Drivmotorn är självhämmande; vid strömavbrott kan grindbladet frigöras med nyckeln och manövreras manuellt. Välj grindbladets längd och vikt tillsammans utifrån användningsdiagrammet.
Styrning och kompatibla tillbehör
Alla tillbehör ansluts till WLA1 i motorn WL1024C. Till WL1024 ansluts endast matningen från styrenheten. Välj WL1024C till en enkelbladig grind; till en tvåbladig grind använder du en WL1024C och en WL1024.
| Vad | Varför | Typ |
|---|---|---|
| Styrning av det andra grindbladet | Strömförsörjer och styr båda motorerna samt ställer in motorernas rörelse, kraft och hastighet. | |
| Fotoceller | Övervakar passagen; ansluts med två ledare utan polaritet. | |
| Fjärrkontroll | Insticksbar mottagare och tillhörande fjärrkontroll; tillbehör till den fristående motorn köps separat. | |
| Varningsljus | Signalerar rörelse. WLT monteras på WL1024C och ansluts till dess FLASH-kontakt. | |
| Reservkraft vid strömavbrott | Batteriet ansluts till WL1024C och strömförsörjer båda motorerna. | |
| Solenergidrift | Möjlighet till drift utan elnät efter bedömning av förbrukning och förhållandena på platsen. |

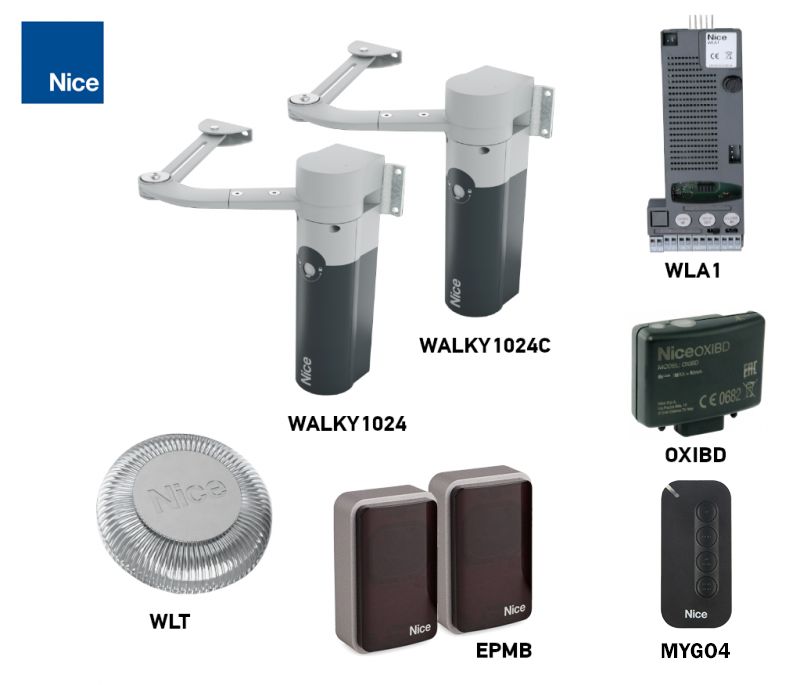

Motor, styrning eller komplett sats
| WL1024C | WL1024 | Satser för tvåbladiga grindar |
|---|---|---|
Motor med WLA1 För ett grindblad eller som styrande motor till en tvåbladig grind. | Andra motor utan styrning Den här produkten. Ansluts till WL1024C; styr inte grinden på egen hand. | Grundsats Med fotoceller Med tillbehör  |
Satser för tvåbladiga grindar innehåller WL1024C, WL1024, mottagaren OXIBD och fjärrkontrollen MYGO4. Versionen med fotoceller innehåller även EPMB; satsen med tillbehör innehåller dessutom WLT. Två motorer ökar inte den tillåtna längden eller vikten för ett enskilt grindblad.
Förpackning för fristående motor
Den fristående WL1024 innehåller motor, ledad arm med fästdelar, monteringsfästen och frigöringsnycklar. WLA1 eller radiostyrning ingår inte; styrningen sköts av WL1024C. Förankringar för det aktuella underlaget och fasta ändstopp måste ordnas utifrån monteringen.
När passar WALKY WL1024?
| Utförande | Användning |
|---|---|
| Full arm | Grindblad upp till 1,8 m vid 100 kg; upp till 180 kg vid 0,8 m. Vinkeln beror på geometrin, högst 110°. |
| Förkortad arm | Grindblad upp till 1,6 m vid 100 kg; vinkeln är högst 90°. Övriga kombinationer av längd och vikt enligt motsvarande område i diagrammet. |
| Grindbladets höjd | Högst 2 m. Heltäckande fyllning och vind ökar belastningen. |
| Grindens skick | Jämn manuell rörelse i båda riktningarna, utan punkter med högre motstånd. Grindbladet står stilla när det släpps. |
| Användning | Slaggrind som öppnas inåt och har tillräckligt med utrymme för armens rörelse. |

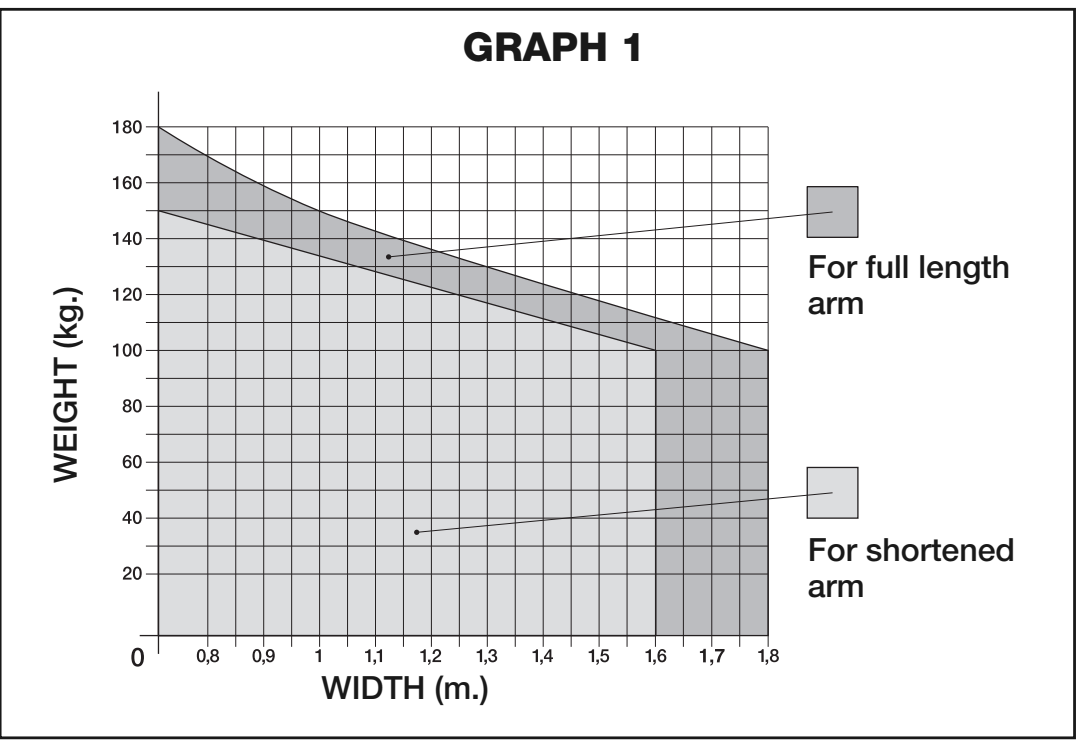

Värdena 1,8 m och 180 kg är separata maxgränser. Diagrammets vågräta axel visar grindbladets längd i meter och den lodräta axeln vikten i kilogram; skärningspunkten måste ligga inom det tillåtna grå området för den valda armlängden. Det vita området är inte tillåtet.

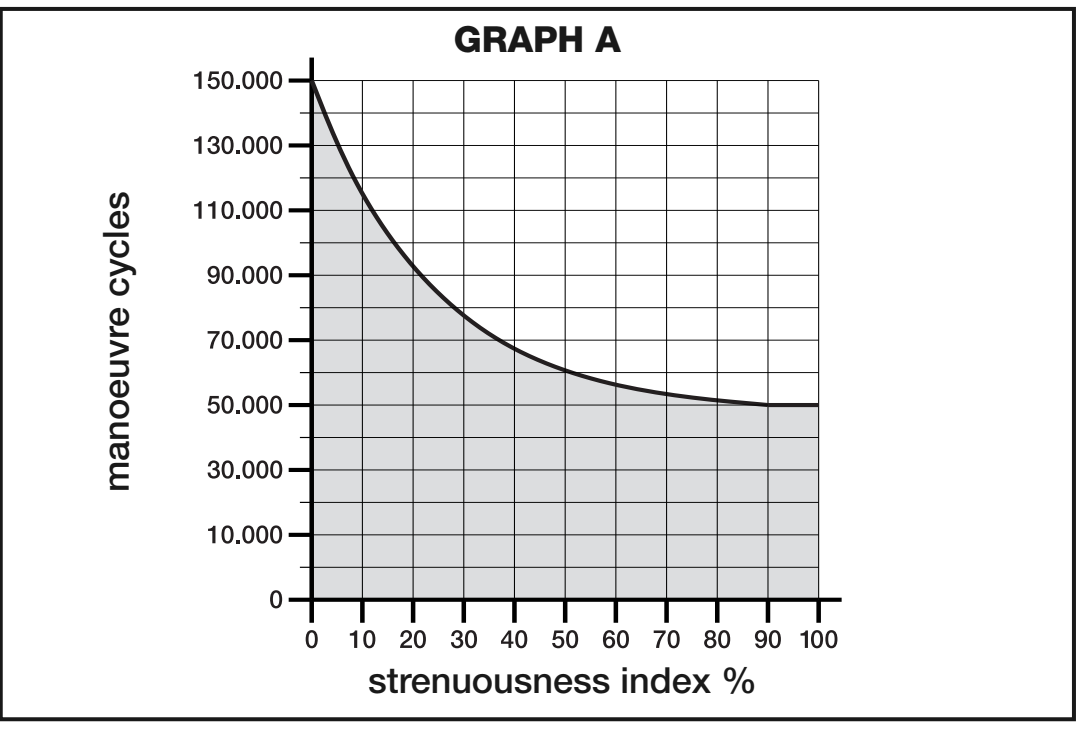

Belastning och ungefärlig livslängd
Livslängden påverkas av grindbladets längd och vikt, temperatur, fyllning och vind. Lägg ihop indexet för längd och vikt med indexen för övriga förekommande faktorer. Diagrammet visar ett ungefärligt antal cykler vid underhåll, inte en garanti för ett visst antal år.
| Hela automatikens egenskaper | Index | Livslängdsdiagram | |
|---|---|---|---|
| Full arm | Förkortad arm | ||
| Grindblad under 1,2 m; över 100 kg / under 100 kg | 55 % / 30 % | 65 % / 50 % |
|
| Grindblad 1,2–1,6 m; över 80 kg / under 80 kg | 55 % / 40 % | 65 % / 50 % | |
| Grindblad över 1,6 m; över 60 kg / under 60 kg | 55 % / 40 % | Inte tillåtet | |
| Temperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | +15 % | +15 % | |
| Heltäckande fyllning | +15 % | +10 % | |
| Vindutsatt läge | +15 % | +10 % | |
Om vikten ligger exakt på gränsen för det angivna intervallet ska du räkna med det högre indexet vid val. Låt en montör bedöma om lösningen är lämplig vid högre rörelsemotstånd eller vind.

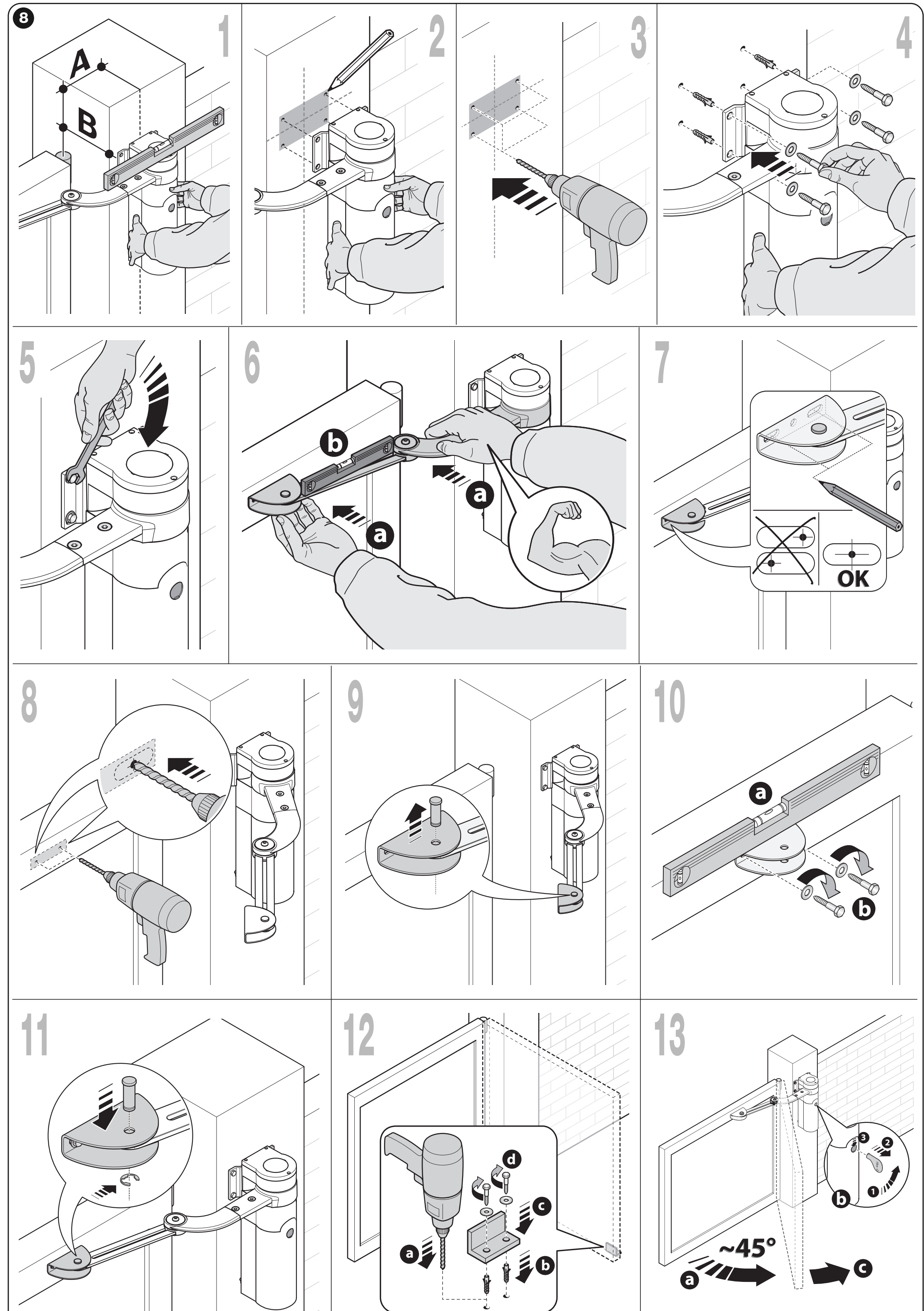

Montering av konsoler och full arm
Låt en fackkunnig montör utföra installationen och den elektriska anslutningen. Koppla från elnätet och eventuell batteri- eller solcellsförsörjning före arbetet. Drivenheten får inte användas för att kompensera för en felhängd, skadad eller kärvande grind.

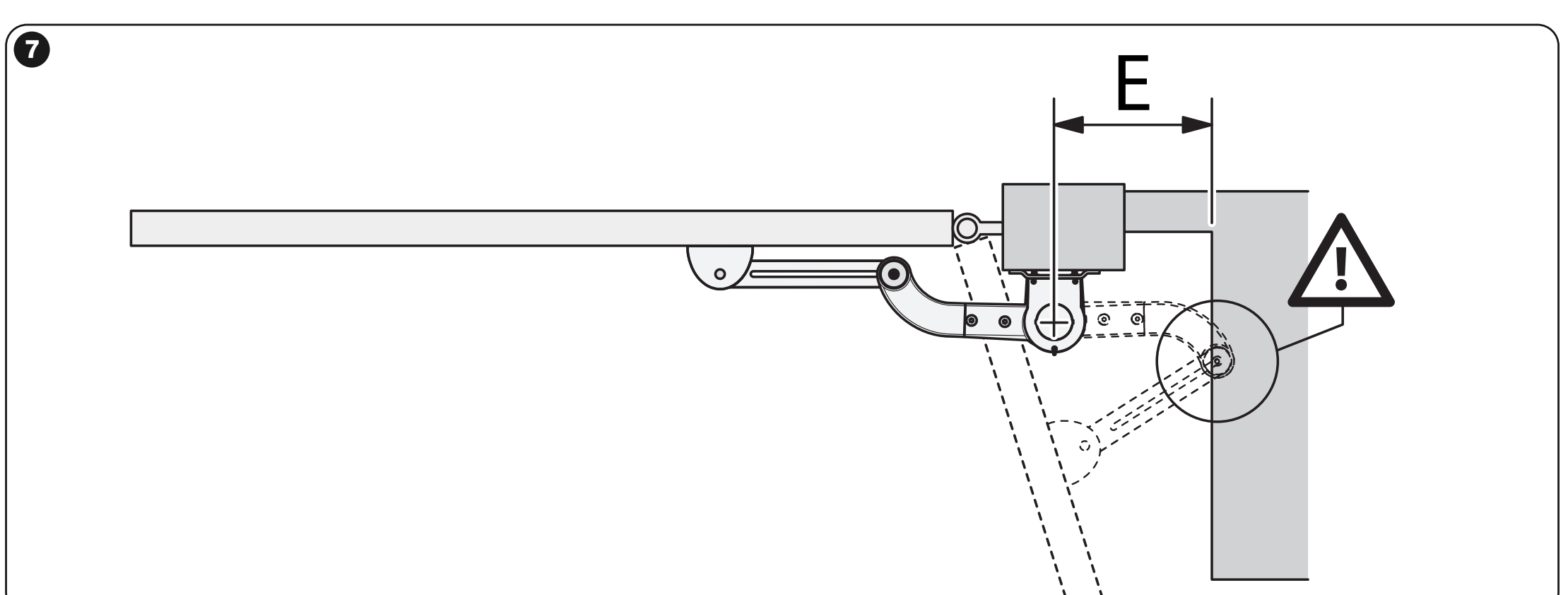

Monteringsyta, mått A/B och utrymme E
| Villkor | Krav |
|---|---|

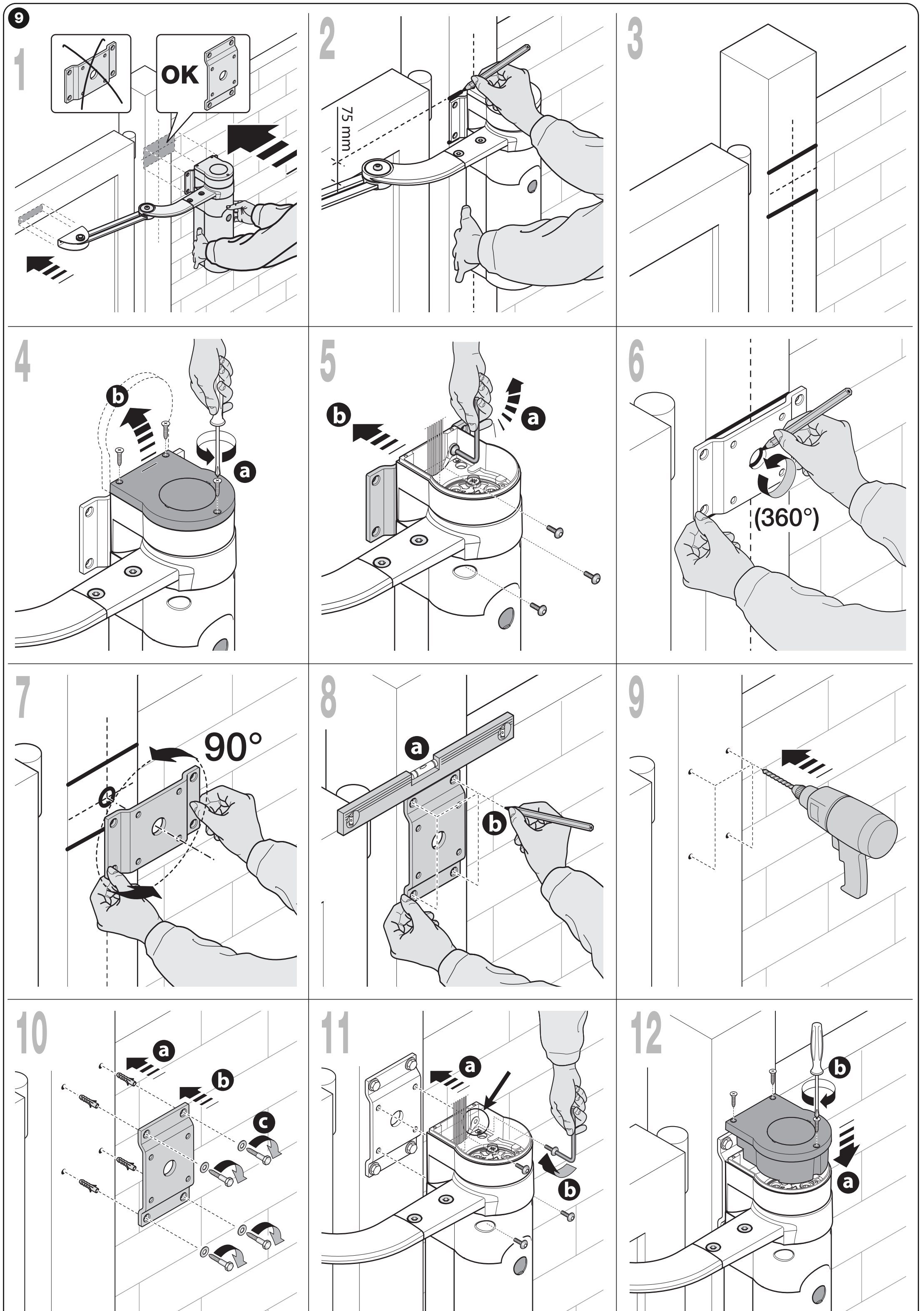

| Yta på stolpen | Minst 80 mm bred, stabil monteringsyta. Vid en bredd på 80–135 mm ska den bakre fästkonsolen vridas 90° enligt bilden. |
| Motorns placering | Lodrätt, med armen uppåt. Motorn får inte monteras upp och ned med armen riktad nedåt. |
| Främre konsol | Förankra i en stabil del av grindbladet, till exempel den bärande ramen; motorn och armen ska vara vågräta. |
| Utrymme E | 80–299 mm: armen måste förkortas, öppningsvinkel högst 90°. Från 300 mm: full arm, öppningsvinkel högst 110° beroende på A/B. |

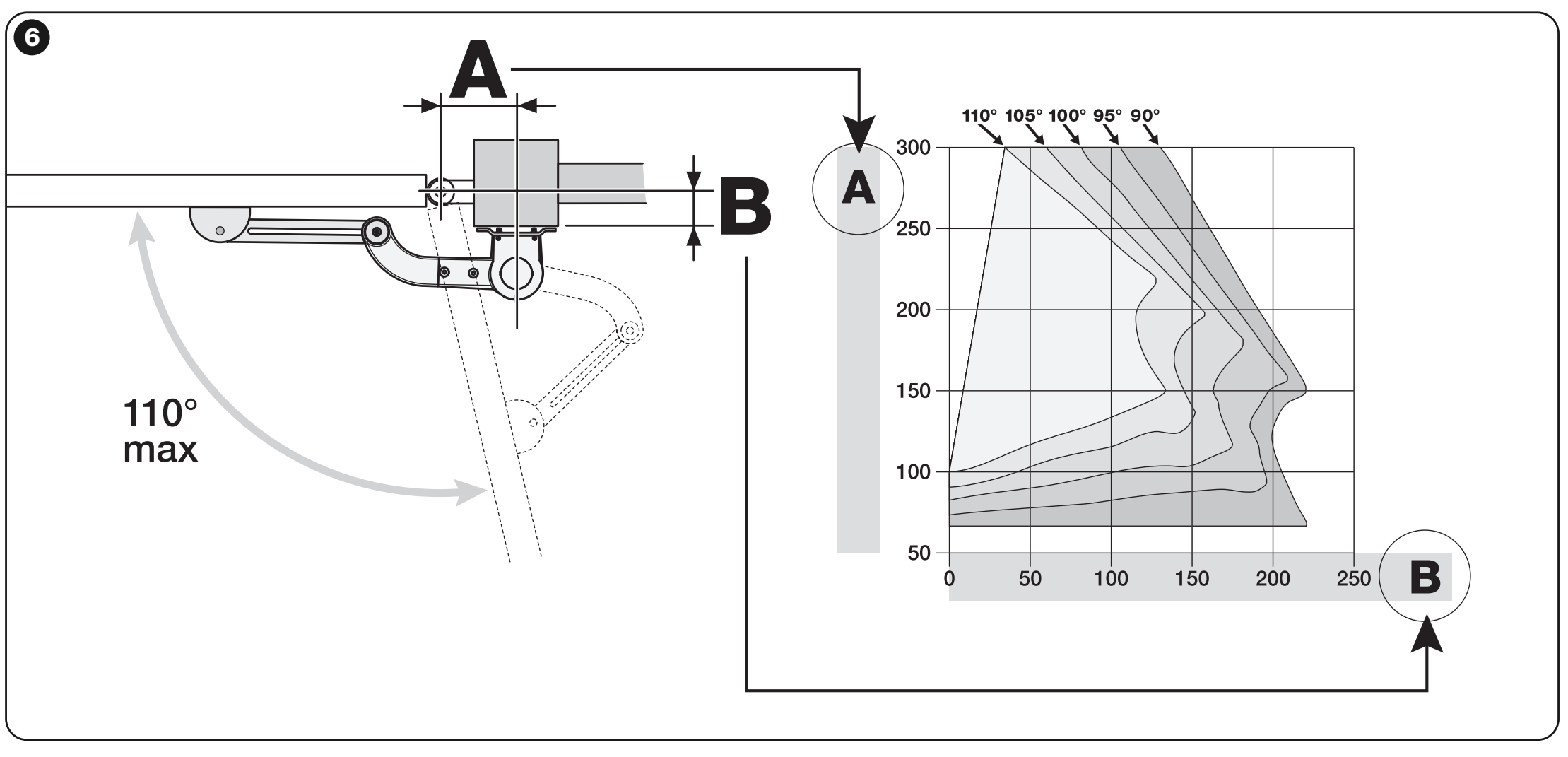

| Mått A/B | Mät B från gångjärnsaxeln till monteringsytan. Bestäm A för den valda vinkeln så att punkten A/B ligger inom det tillåtna området i diagrammet. |
| Ändstopp | Stabila och tillräckligt robusta mekaniska ändstopp för både öppet och stängt läge; ingår inte automatiskt med en separat motor. |
- Förbered stabila ändstopp för öppet och stängt läge och bestäm önskad vinkel samt monteringsmåtten A/B. Kontrollera hela området där armen rör sig.
- Montera ihop armen och fäst den bakre konsolen med lämpliga ankare i ett bärande underlag. Montera drivenheten lodrätt och frikoppla den.
- När grindbladet är stängt ska du sträcka ut armen så långt det går och kontrollera att den är mekaniskt säkrad i ändläget. Montera den främre konsolen på en stabil del av ramen. Den böjda armen ska vara riktad mot grindbladet; rikta in armen vågrätt.
- Fäst först konsolen provisoriskt. För grinden manuellt genom hela rörelsebanan och kontrollera att armen inte kolliderar med stolpen eller väggen och att grindbladet når båda ändstoppen.
- Slutför fastsättningen och montera tapparna och låsringarna av typen Benzing. När den främre konsolen riktas in kan även kontrollmåttet 75 mm från monteringsbilden användas.
- För grindbladet ungefär halvvägs, lås motorn med nyckeln och låt drevet gripa in genom att försiktigt röra grinden för hand.

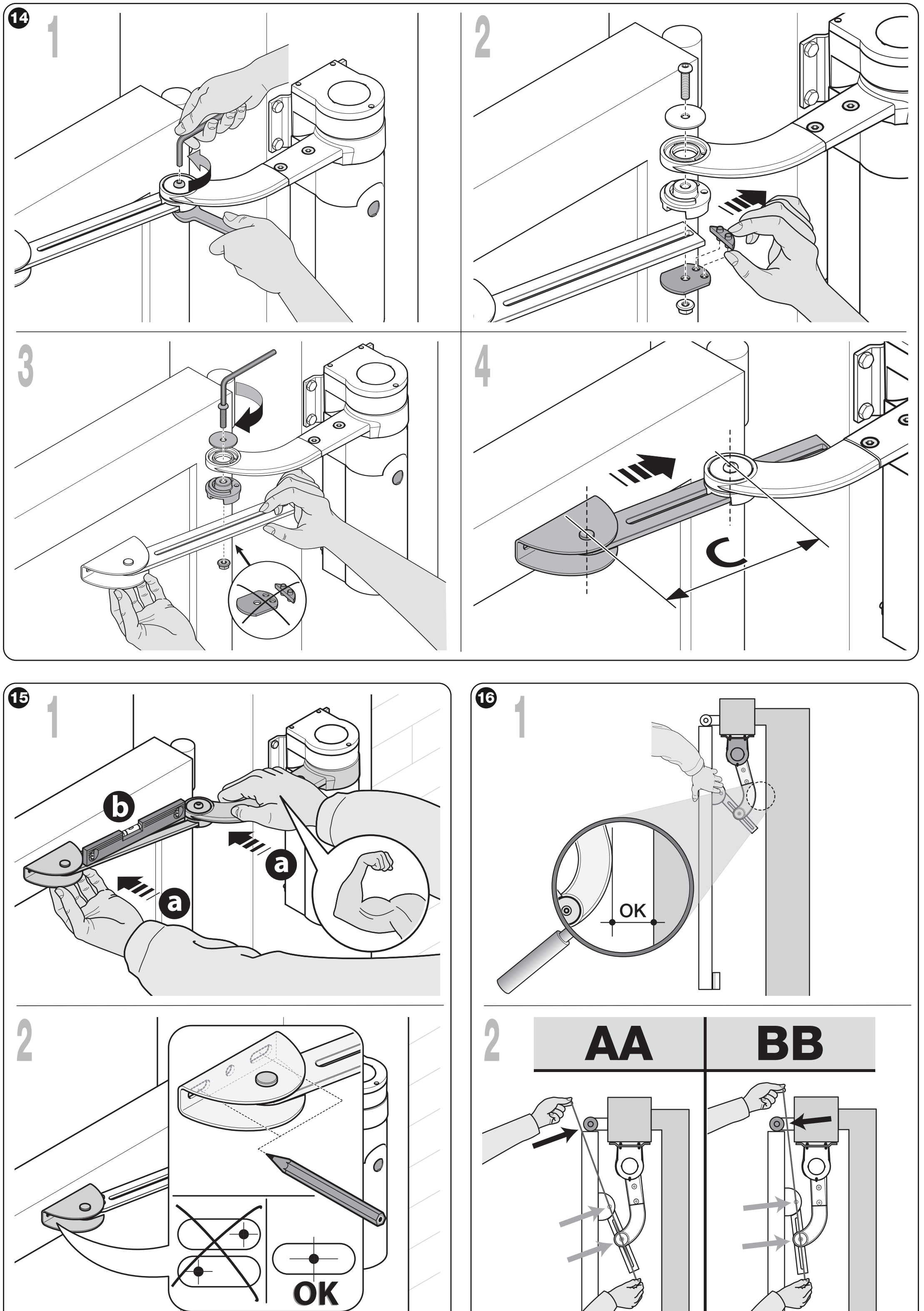

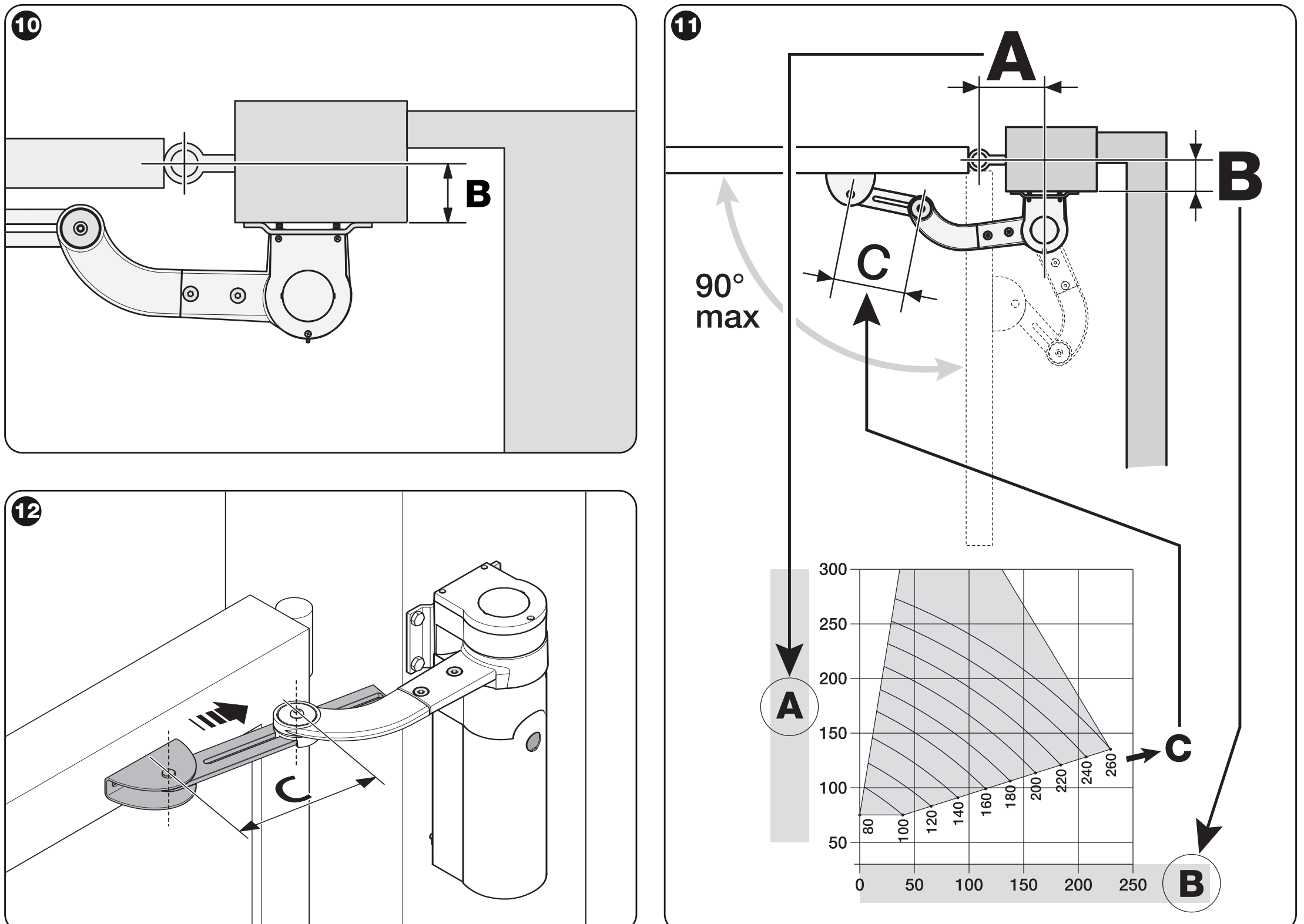

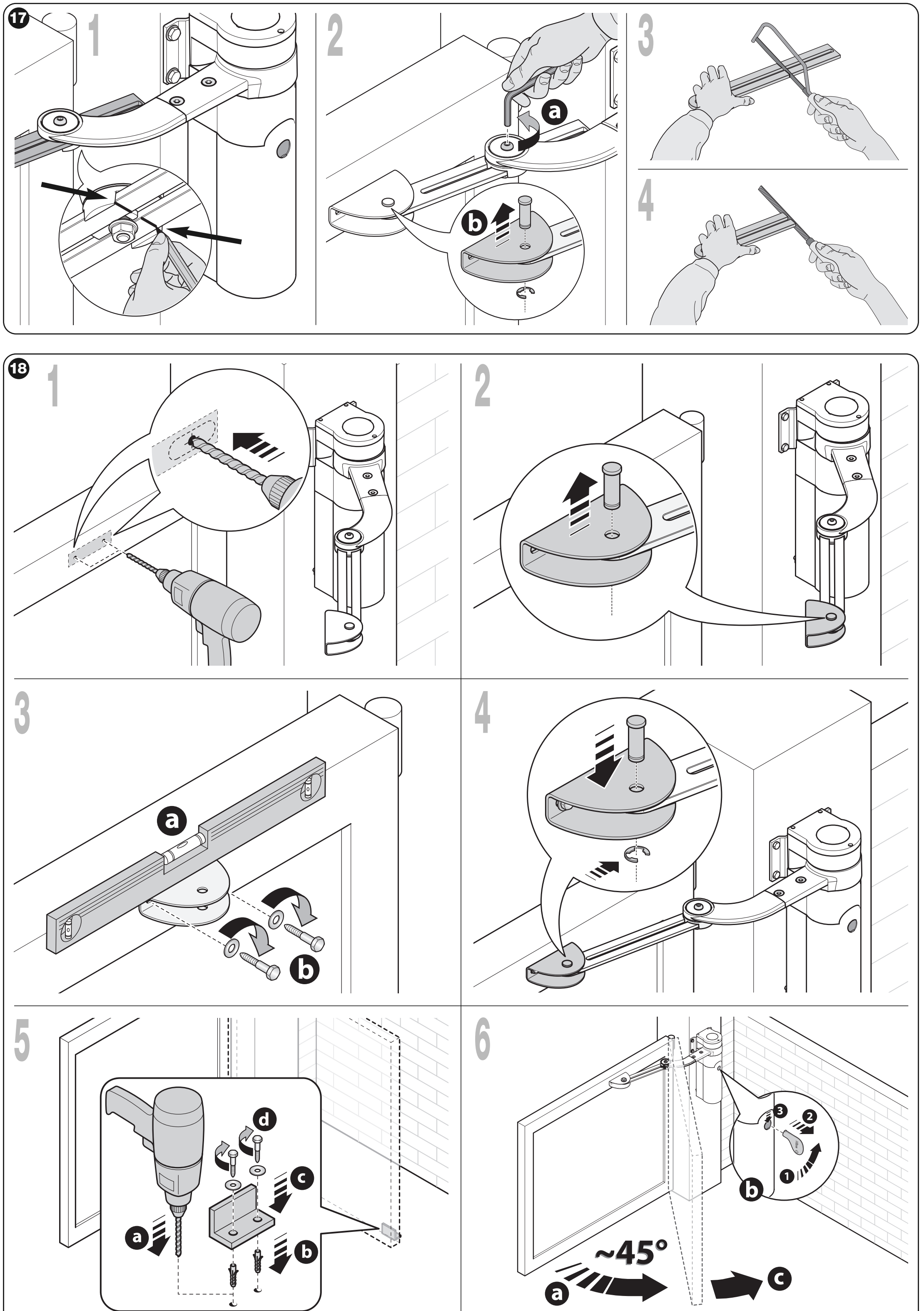

Förkorta armen när utrymmet är begränsat
Förkortningen ska utföras av en montör och måste göras innan konsolen fästs permanent. Den förkortade armen får ha en öppningsvinkel på högst 90° och grindbladet får vara högst 1,6 m långt enligt belastningsdiagrammet.
- Ställ in öppningsläget på högst 90° och montera ett provisoriskt ändstopp. Mät B; använd diagrammet för förkortad arm för att bestämma A och avståndet C mellan tapparna.
- Ställ in armen på C och fäst den främre konsolen provisoriskt när grindbladet är stängt. Kontrollera vid öppning att tapparnas läge i förhållande till gångjärnet stämmer med bilden AA/BB.
- Om den spända kontrolltråden löper som BB ska du öka C med några millimeter och upprepa testet tills läget AA uppnås, utan att armen kommer i kontakt med något hinder.
- Först när geometrin har kontrollerats får armen kapas enligt originalritningen. Armen monteras ihop, konsolen fästs permanent och de fasta ändstoppen monteras.

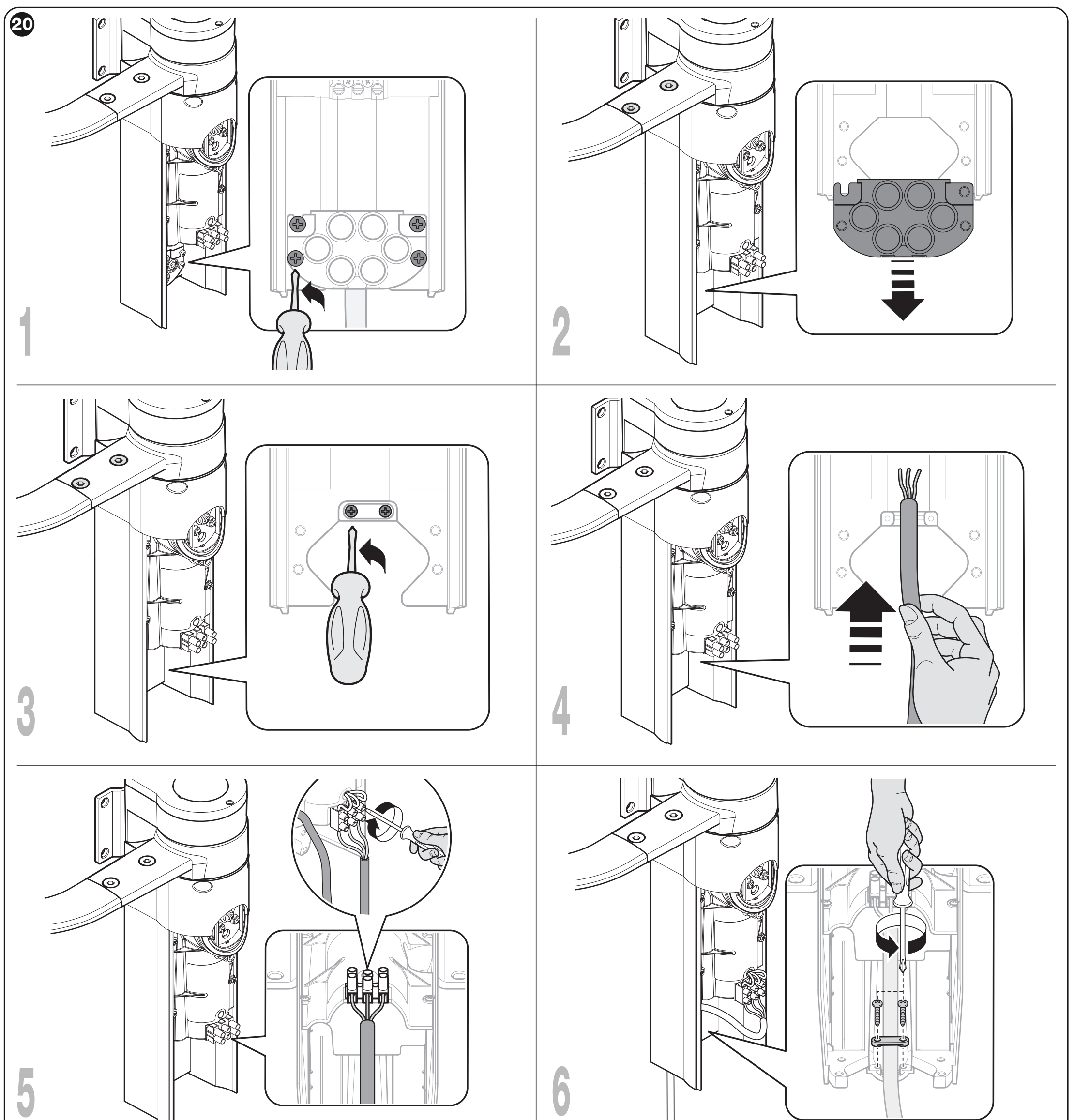

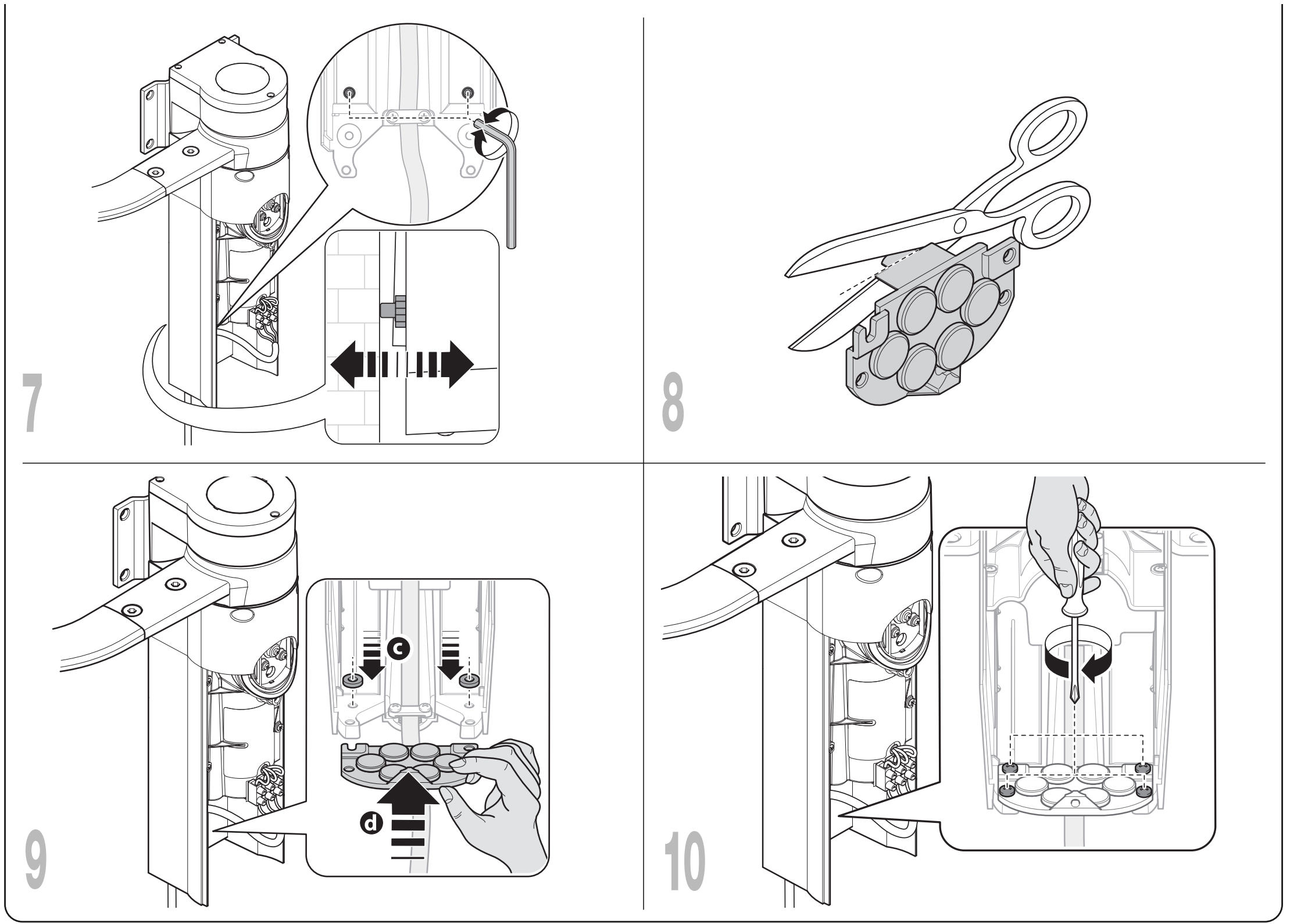

Anslutning av WL1024 till styrenheten WL1024C
WL1024 ansluts inte till 230 V. Den strömförsörjs från motorutgången WLA1 i WL1024C. Använd en kabel för sammankopplingen 3 × 1,5 mm², högst 6 m: två motorledare och en skyddsledare. Motorledningarna har omvänd polaritet när riktningen ändras; det handlar inte om en konstant +/−-matning av tillbehör.
- Koppla bort alla strömkällor. Ta bort det nedre locket på WL1024 och kabelgenomföringens fyra fästskruvar; spara de två distansdelarna.
- För kabeln genom kabelgenomföringen. Anslut de tre ledarna exakt enligt symbolerna på motorplinten och skyddsledaren till den markerade jordanslutningen. Dra åt kabelgenomföringen.
- Ställ in de två inre stöden så att de ligger an mot stolpen. Justera kanten på kabelgenomföringens hållare enligt bilden och sätt tillbaka båda distansdelarna och locket.
- Anslut den andra motorn till dess motorutgång M1 på WLA1. Ställ in byglarna JA/JB enligt styrenhetens placering och grindbladens överlappning i tabellen nedan.

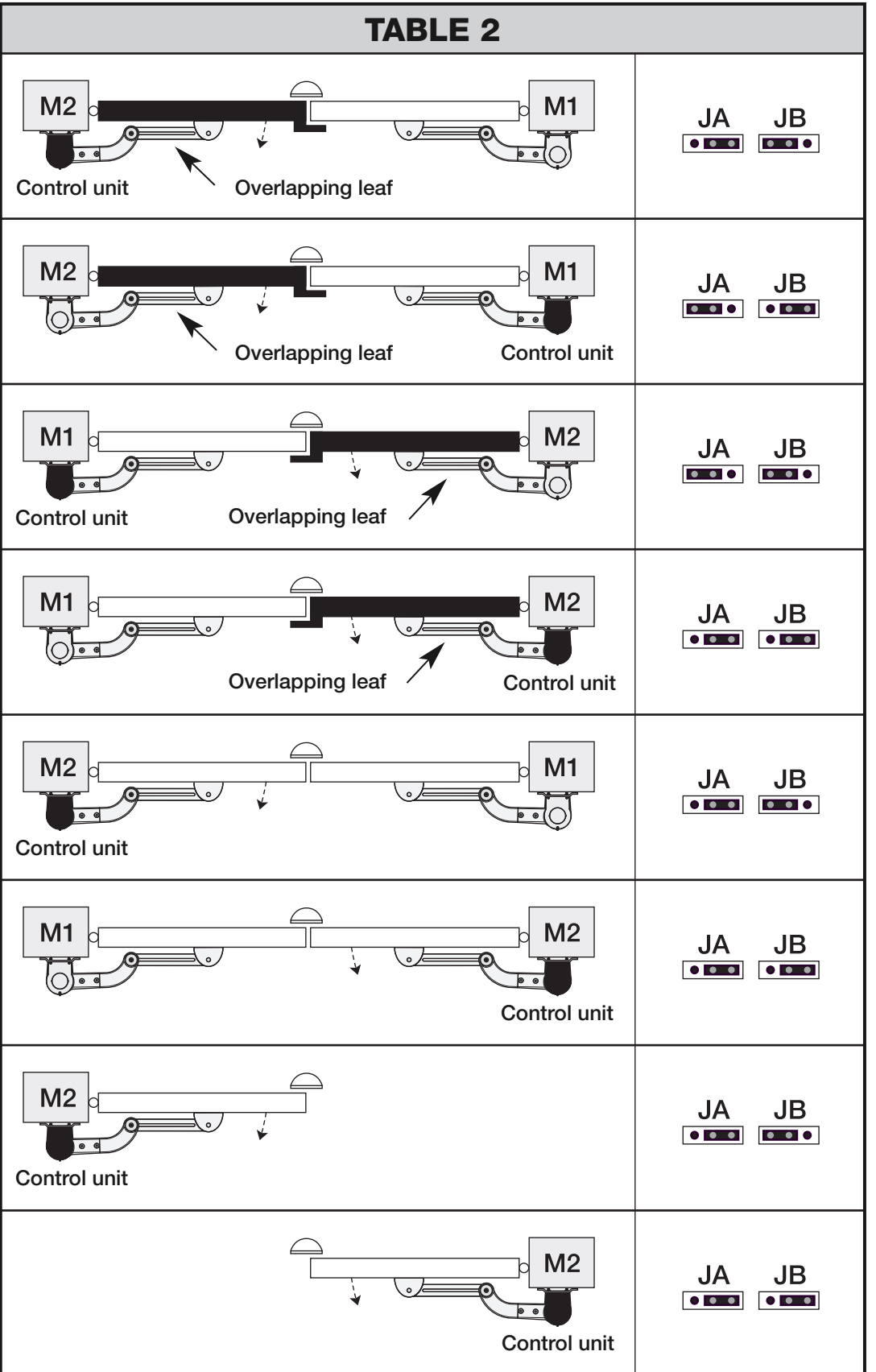

Märkningen M1/M2 vid inlärningen beror på JA/JB-konfigurationen och grindbladens överlappning. Välj inte byglar enbart utifrån vilken sida WL1024-motorn sitter på; använd motsvarande bild med styrenheten och det överlappande grindbladet.

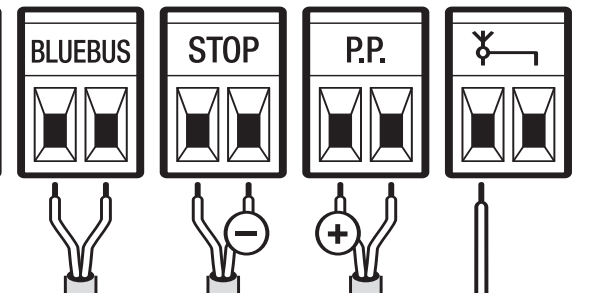

Tillbehörsanslutningar på WLA1
Dessa anslutningar finns i WL1024C, inte i den fristående WL1024. Ta hjälpmatningen från de specifika anslutningar som är markerade i detaljbilden nedan, inte från ett godtyckligt kontaktpar.
| Anslutning | Polaritet och elektriska data |
|---|---|
| Hjälpmatning | + vänstra anslutningen i P.P.-paret; − högra anslutningen i STOP-paret, när märkningarna är rättvända som på bilden nedan. Spänning 18–31 V DC vid nät- eller solcellsdrift, 11–14 V DC med PS424. Total strömförbrukning högst 200 mA. Matningen är aktiv även i standbyläge. |
| BlueBUS / NICE EPMB | Två ledare parallellt, utan polaritet. Kabel 2 × 0,5 mm² upp till 20 m; vid 20–40 m används 2 × 1 mm². Ställ in TX och RX på motsvarande adress och upprepa inlärningen av enheterna. |
| P.P. – styrkommando | Slutande potentialfri NO-kontakt. Matningen +/− används inte för styrkommandot. |
| STOP | NO, NC eller 8,2 kΩ beroende på säkerhetsanordning; typen sparas vid inlärningen. Kontakt utan polaritet, anslut inte extern spänning. |
| ELS – elektriskt lås | 12 V AC, högst 15 VA; utan +/−. Uppgiften gäller funktionen för elektriskt lås. |
| FLASH / NICE WLT | FLASH-kontakten på WL1024C:s strömförsörjningsdel; använd WLT:s ursprungliga kontakt och följ den ursprungliga anslutningen. För varningsljusfunktionen är utgången 12 V DC, högst 21 W. Överför inte polariteten från P.P./STOP hit. |
Första idrifttagningen av en tvåbladig grind
Följande moment utförs av installatören på WLA1 i WL1024C, efter avslutad montering, kontroll av anslutningarna och montering av fasta ändstopp. Ingen får befinna sig i grindens rörelseområde, och där får inte heller finnas några hinder. Proceduren gäller ett kretskort med fyra lysdioder, L1–L4.
1. Inläsning av BlueBUS och STOP
- När strömmen slås på ska BlueBUS-lysdioden blinka regelbundet, ungefär en gång per sekund. Vid ovanlig signalering ska strömmen kopplas från och anslutningarna kontrolleras.
- Håll OPEN + STOP/SET i ungefär 3 sekunder. Släpp när L1 och L2 börjar blinka snabbt.
- När proceduren är klar ska STOP lysa och L1/L2 vara släckta. Upprepa inlärningen varje gång en enhet läggs till eller tas bort, även om ingen enhet var ansluten från början.
2. Inlärning av ändlägen
- Kontrollera JA/JB. Frigör båda motorerna, ställ grindbladen mitt i rörelsebanan och lås motorerna igen.
- Håll STOP/SET + CLOSE i ungefär 3 sekunder. Släpp när L3/L4 blinkar snabbt.
- Systemet ska långsamt stänga M1, långsamt stänga M2, långsamt öppna båda grindbladen till ändstoppen och sedan stänga helt i hög hastighet.
- Tryck omedelbart på valfri knapp om riktningen eller ordningsföljden är fel. Koppla från strömmen och kontrollera JA/JB samt polariteten på WL1024:s två motorledare; skyddsledaren ska inte ändras.
- När stängningen har genomförts korrekt slocknar L3/L4. Testa fullständig öppning och stängning med inbromsning. Om en fotocell eller ett annat styrkommando aktiveras under inlärningen avbryts proceduren; den måste då upprepas från början.
Inställningar för tvåbladig grind på WLA1
Inga inställningar görs på den fristående WL1024. Följande inställningar gäller WLA1-styrenheten med fyra lysdioder, L1–L4, i motorn WL1024C. Vid programmering används OPEN och CLOSE för att välja och STOP/SET för att bekräfta. Inbromsning och ändlägen baseras på inlärningen av rörelsebanan. Grindbladens ordningsföljd måste överensstämma med JA/JB-konfigurationen.
Nivå I – aktivera och inaktivera funktioner
- Håll STOP/SET intryckt i ungefär 3 sekunder. Släpp när L1 börjar blinka.
- Använd OPEN eller CLOSE för att flytta den blinkande lysdioden till önskad funktion.
- Tryck kort på STOP/SET för att ändra dess status: kort blinkning = OFF, lång blinkning = ON.
- Vänta 10 sekunder utan att trycka på någon knapp; programmeringen avslutas och ändringarna sparas. När du ställer in fler funktioner får det inte gå mer än 10 sekunder mellan knapptryckningarna.
| Lysdiod – funktion | ON/OFF och fabriksinställning |
|---|---|
| L1 – Automatisk stängning Stängning efter inställd paustid. | ON: efter öppning stängs grinden när paustiden löpt ut, standardvärde 30 s. OFF – fabriksinställning: halvautomatisk drift; ett styrkommando krävs för att stänga. |
| L2 – Stängning efter fotocell Kortare väntetid efter passage. | ON: om fotocellen aktiveras vid öppning eller stängning förkortas paustiden till 5 s. Om automatisk stängning är inaktiverad och fotocellen aktiveras under stängning används den programmerade paustiden efter aktiveringen. OFF – fabriksinställning: funktionen är inaktiverad. |
| L3 – Stängning när strömmen återkommer Beteende när strömmen återställs. | ON: om styrenheten upptäcker att grinden är öppen när strömmen återkommer, stängs den efter 5 sekunders förvarning med blinkljus. AV – fabriksinställning: När strömmen återkommer startar stängningen inte automatiskt. |
| L4 – BlueBUS-standby Energisparläge, särskilt vid batteri- eller solcellsdrift. | PÅ: 1 minut efter en manöver stängs BlueBUS-utgången och lysdioderna av, förutom BlueBUS som blinkar långsamt. Ett nytt kommando återupptar driften med en kort fördröjning. AV – fabriksinställning: Normal drift utan denna avstängning. |
Nivå II – parametervärden
Ingångslysdioden väljer parametern; värdelysdioden anger dess inställning. Fetstilta värden är fabriksinställningar. Ändringar av kraft eller hastighet måste följas av funktions- och säkerhetstest av hela grinden.
- Håll STOP/SET intryckt i cirka 3 sekunder; släpp när L1 blinkar.
- Välj ingångslysdioden för önskad parameter med OPEN eller CLOSE.
- Tryck på STOP/SET igen och håll knappen intryckt. Efter cirka 3 sekunder tänds lysdioden för det aktuella värdet.
- Medan du fortfarande håller STOP/SET intryckt väljer du värdelysdioden med OPEN eller CLOSE. Släpp sedan STOP/SET.
- Vänta 10 sekunder utan att trycka på någon knapp, så sparas inställningen och programmeringen avslutas.
| Ingångslysdiod – namn och beskrivning | Inställningslysdiod – värde |
|---|---|
| L1 – Paustid Väntetid före stängning; gäller när automatisk stängning är aktiverad. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Steg för steg Kommandosekvens från P.P. och fjärrkontrollen. | L1 – öppna → stopp → stäng → stopp L2 – öppna → stopp → stäng → öppna L3 – öppna → stäng → öppna → stäng L4 – bostadsläge: vid öppning har P.P. och OPEN ingen effekt, medan CLOSE vänder rörelsen till stängning. Vid stängning vänder P.P. och OPEN rörelsen till öppning, medan CLOSE inte har någon effekt. |
| L3 – Motorernas hastighet Hastighet under den normala rörelsen. | L1 – långsam L2 – medelhög L3 – snabb L4 – mycket snabb |
| L4 – Motorernas kraft Kraftnivå för båda motorerna; får inte användas för att kompensera kärvning eller felaktig geometri. | L1 – nivå 1, minsta kraft L2 – nivå 2 L3 – nivå 3 L4 – nivå 4, maximal kraft |
Fjärrkontroll
Fjärrkontroller NICE MYGO4 programmeras på den instickbara mottagaren NICE OXIBD i styrenheten till motorn WL1024C enligt dess instruktioner. Inlärning av sändaren är separat från inlärning av enheter och rörelse; WL1024 har ingen inbyggd radiomottagare.
Återställa WLA1 till fabriksinställningarna
På WLA1 håller du samtidigt OPEN + CLOSE, tills L1 och L2 börjar blinka, och släpper sedan knapparna. Kretskortet återställs till fabriksinställningarna. Utför inlärning av enheter samt inlärning av rörelsen och ett säkerhetstest på nytt. Detta är inte en procedur för att radera mottagarens radiominne.
Reservbatteri och solcellsdrift
NICE PS424 ansluts till styrenheten för motorn WL1024C först när installation, inlärning och tester är slutförda. WL1024 får ström från batteriet via WLA1. Använd avsedd batterikontakt; förväxla inte polariteten med tillbehörens hjälputtag.
NICE SOLEMYO SYKCE30 är ett alternativ till elnätet när solförhållandena och antalet cykler har kontrollerats. Elnät och solcellsdrift får inte användas samtidigt. WL1024 levereras utan batteri eller solcellssats.
Om den andra grindflygeln inte fungerar som den ska
| Symtom | Kontrollera |
|---|---|
| WL1024 rör sig inte | Strömförsörjningen och statusen för WLA1 i WL1024C, att motorns kopplingsplint sitter ordentligt, kabeldragningen 3 × 1,5 mm² och om växeln har låst sig. |
| Grindflygeln öppnas i stället för att stängas under inlärningen | Avbryt inlärningen. När strömkällorna har kopplats bort kontrollerar du JA/JB och motorledningarna till WL1024 enligt kopplingsschemat. |
| Grindflyglarna överlappar i fel ordning vid stängning | Kontrollera JA/JB-konfigurationen utifrån grindflyglarnas faktiska överlappning och att rörelsen har lärts in korrekt. Upprepa inlärningen efter reparationen. |
| Motorn stannar eller vänder riktning | Lås först upp motorn och kontrollera rörelsemotståndet, armens geometri och att ändstoppen sitter fast. Kontrollera fotocellerna och STOP. Kraften får inte höjas för att kompensera ett mekaniskt fel. |
| L1/L2 eller L3/L4 blinkar långsamt | L1/L2 anger att enheter behöver läras in; L3/L4 anger att ändlägen behöver läras in. Fortsätt enligt anvisningarna för första uppstarten. |
| Endast fjärrkontrollen fungerar inte | Om grinden reagerar på knappen på WLA1 kontrollerar du sändarens batteri och mottagaren, inte anslutningen till den andra motorn. |

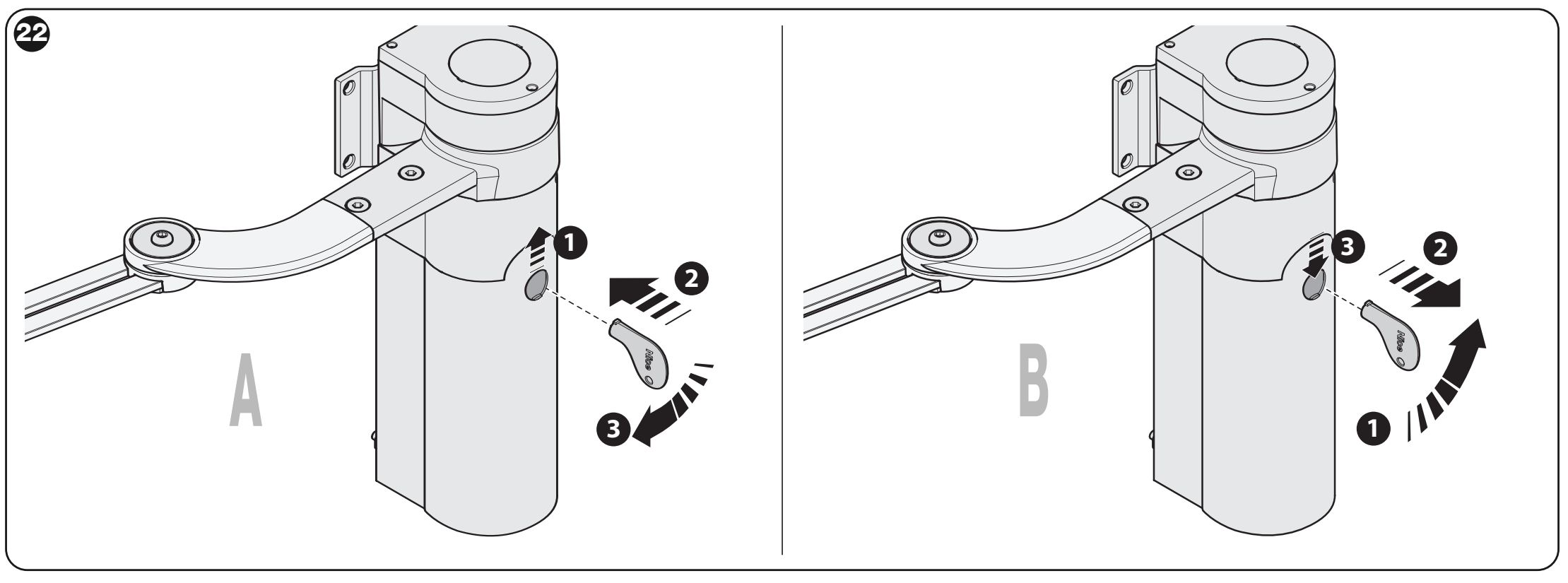

Manuell frikoppling vid strömavbrott
- Stoppa grinden och håll fast grindflygeln så att den inte rör sig av sig själv. Öppna kåpan och sätt i frikopplingsnyckeln.
- Vrid nyckeln nästan ett helt varv medurs. Nu kan grindflygeln flyttas för hand.
- Vrid nyckeln moturs för att låsa motorn och rör försiktigt grindflygeln tills växeln går i mekaniskt.
- Ta ut nyckeln, vrid frikopplingsskivan 90° moturs och stäng kåpan. På en dubbelgrind frikopplar du varje motor separat.
Kontroll före användning
- När motorn är frikopplad ska grindflygeln kunna öppnas och stängas för hand med en kraft på mindre än 390 N och stå still när den släpps. Detta är ett test av manuell rörelse, inte en tillåten slagkraft mot en person.
- Kontrollera förankringar, tappar, säkringar, kåpor och armens hela rörelse. Testa upprepad öppning, stängning och stopp.
- Testa varje fotocell, säkerhetslist och STOP separat. Om skyddet bygger på kraftbegränsning måste installatören mäta slagkrafterna och kontrollera att hela anläggningen är säker.
- Överlämna grinden först efter godkända provningar. Ägaren måste få en bruksanvisning, en demonstration av frikopplingen och en underhållsplan. Barn och andra personer får inte uppehålla sig inom grindbladens rörelseområde.
Underhåll och regelbunden kontroll
Kontroll ska utföras senast var 6 månader eller efter 20 000 manövrer, beroende på vilket som inträffar först. Koppla från alla strömkällor innan ingrepp. Kontrollera infästningarna, korrosion, glapp i lederna, låsringar, armslitage och att kåporna är täta; byt ut skadade delar. Upprepa funktions- och säkerhetsprovningarna efter underhållet.
Tekniska data för WL1024
| Parameter | Värde |
|---|---|
| Typ | Ledarmsmotor med elektromekanisk drift utan styrenhet |
| Motormatning | 24 V DC från WLA1 i WL1024C |
| Märkström | 2 A |
| Startström | 3 A, högst 2 s |
| Nominellt vridmoment | 50 Nm |
| Vinkelhastighet utan belastning | 0,20–0,30 rad/s |
| Vinkelhastighet vid nominellt vridmoment | 0,16–0,24 rad/s |
| Drift | Högst 100 fullständiga cykler per dag; WLA1 begränsar till cirka 50 cykler/timme |
| Kontinuerlig drift | Cirka 10 minuter |
| Kapslingsklass | IP44 med oskadad, sluten kåpa |
| Temperatur | −20 till +50 °C |
| Mått | 90 × 125 × 385 mm |
| Motorns vikt | 4,3 kg |
Motorn är inte avsedd för sura, starkt salthaltiga eller explosiva miljöer. Antalet cykler garanterar inte att motorn kan användas med alla grindar; belastningsgränser och mekanikens skick gäller också.

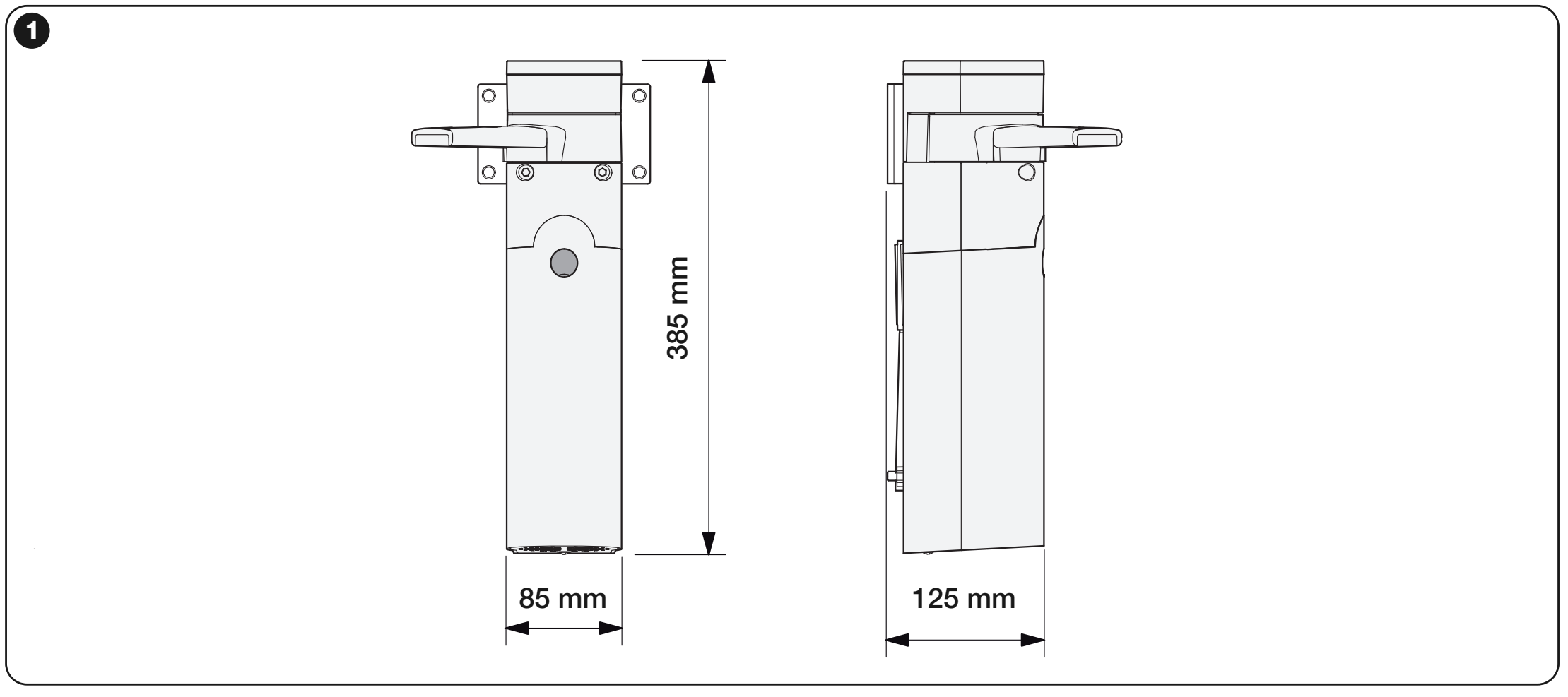

Måttritningen anger en bredd på 85 mm; drivenhetens tekniska mått är 90 × 125 × 385 mm. Kontrollera den faktiska motorn och konsolen före borrning och se till att hela armens rörelseområde är fritt.
