NICE Run RUN2500P – fristående motor för skjutgrindar
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
12 847,87 kr inkl. moms
| Vikt |
|---|
| 25 kg |

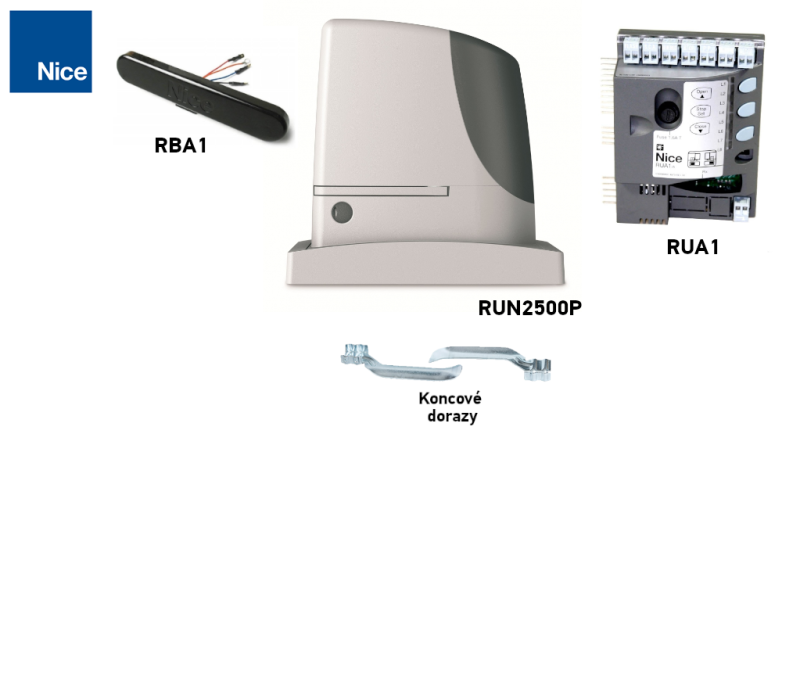

Produktbeskrivning NICE Run RUN2500P – fristående motor för skjutgrindar
NICE RUN2500P – drivsystem för skjutgrind
NICE RUN2500P är en fristående enhet självhämmande elektromekaniskt drivsystem med inbyggd styrenhet RUA1. Både motorn och nätanslutningen är 230 V AC. Har en induktiv beröringsfri ändlägesbrytare.
För ett grindblad på upp till 2 500 kg och 18 m; lämpligheten beror också på rörelsemotståndet och användningsfrekvensen. Det fristående drivsystemet innehåller ingen mottagare, fjärrkontroll, fotoceller eller kuggstång. Kåpan är slagtålig och huset är tillverkat av aluminiumlegering med epoxibeläggning.
| Snabbnavigering | ||
|---|---|---|
| Paket | Tillbehör | Val och begränsningar |
| Montering | Ändlägesbrytare | Anslutning |

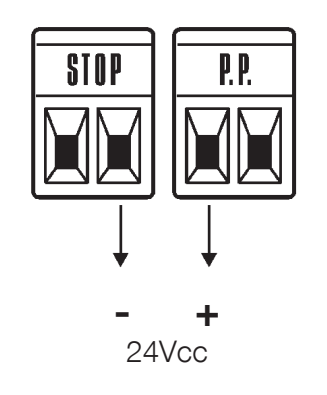

| 24 V-polaritet | Första start | Programmering |
| Fel | Frikoppling | Parametrar |
| Underhåll | Två drivsystem | Manual PDF |

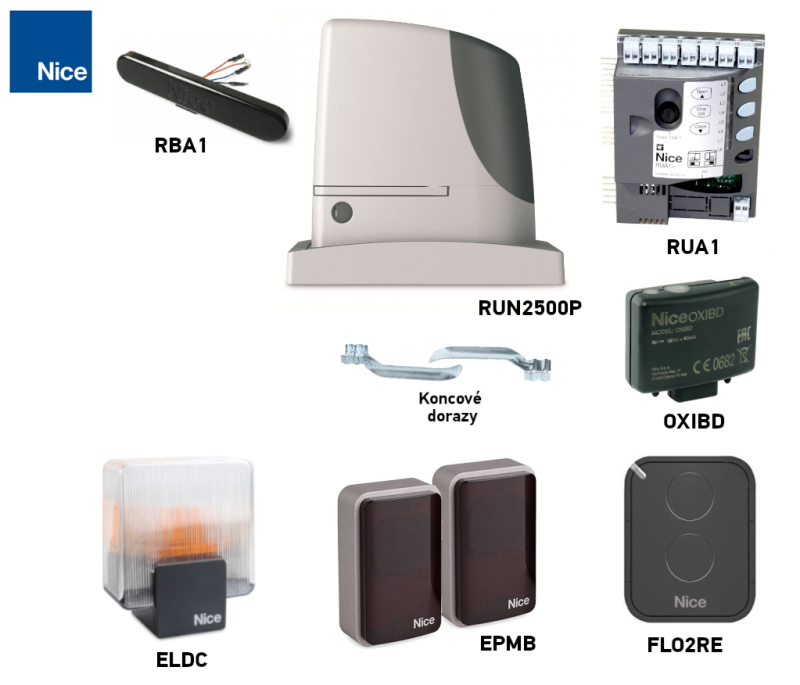

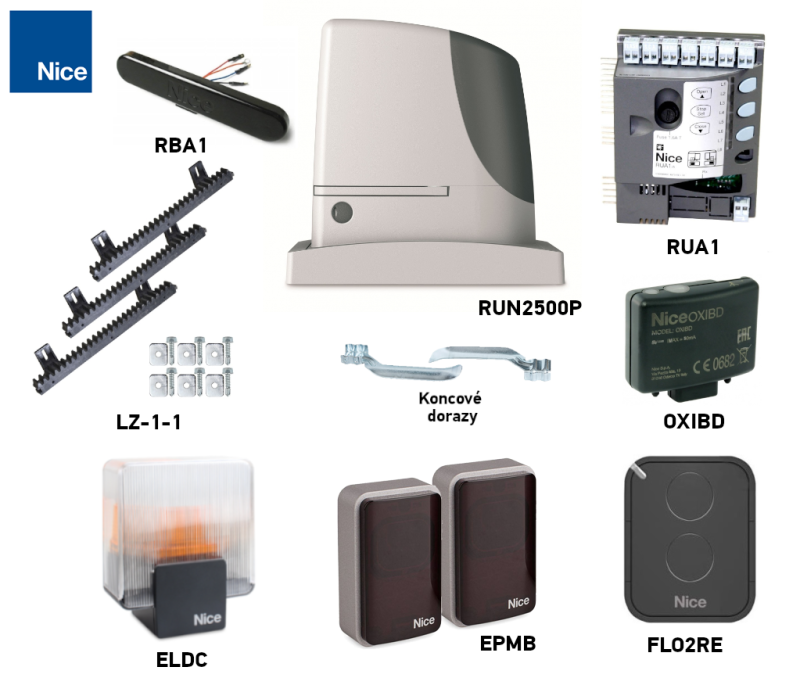

Fristående drivsystem eller paket
Bokstaven i slutet av paketbeteckningen anger utrustningen. Motormodellen är fortfarande RUN2500P; P står för induktiv ändlägesbrytare, inte en kraftigare motor.
| Paket med tillbehör | Fristående drivsystem | Paket med kuggstång |
|---|---|---|
1 × RUN2500P med RUA1, 1 × OXIBD, 1 × FLO2RE. 1 par EPMB. 1 × ELDC. |
Induktiv ändlägesbrytare. |
1 × RUN2500P med RUA1, 1 × OXIBD, 1 × FLO2RE. 1 par EPMB. 1 × ELDC. Dessutom 4 m kuggstång LZ-1. |
| Nästa paket | Skillnader i utrustningen |
|---|---|
| NICE RUN2500PB | Motor och RUA1, OXIBD-mottagare och 1 fjärrkontroll; utan fotoceller, varningslampa och kuggstång. |
| NICE RUN2500PC | Utrustning B + 1 par EPMB; utan varningslampa och kuggstång. |
| NICE RUN2500PE | Utrustning C + 4 m LZ-1; utan varningslampa. |
Kuggstången i paketet är inte automatiskt lämplig för den maximala vikten 2 500 kg. För en tung grind väljer du bärförmåga och material enligt val av kuggstång; eventuella ändringar av utrustningen bör avtalas före beställning. Fyra meter kuggstång räcker endast till motsvarande längd på grindens bana.
Tillbehör till RUN2500P
Välj nedan den utrustning som behövs för din grind och den mottagare som faktiskt är installerad. Den inbyggda RUA1 ersätter inte en radiomottagare eller säkerhetsanordningar.
| Vad | Varför | Typ |
|---|---|---|
| Varningslampa | Indikerar rörelse och signalerar fel. Ansluts till FLASH; antennen har en separat koaxialkabel. | |
| Fotoceller | Registrerar hinder i ljusstrålen; reaktionen bestäms av parets adress. De ersätter inte skydd för alla farliga områden vid grinden. |
BlueBUS-anslutning; FT210B för rörlig säkerhetskant. TX och RX i samma par har samma adress. |
| Sändare | Välj utifrån kodning och typ av installerad mottagare. Samma frekvens bekräftar inte i sig kompatibilitet; LoRa och dubbelriktade funktioner kräver en kompatibel mottagare. | |
| Mottagare | Radiomodulen ansluts till SM-kontakten; parkopplingen beror på mottagaren. För Wi-Fi/GSM krävs ett gränssnitt med stöd eller en potentialfri P.P.-kontakt. |
|
| Antenn | För bättre räckvidd för fjärrkontrollen. | |
| Knappsats | EDSWG kräver en kompatibel radiomottagare. För EDSB måste den specifika versionen av RUA1 ha stöd för BlueBUS-styrdon; att den har en buss räcker inte för att bevisa kompatibilitet. | |
| Nyckelbrytare | För att styra grinden med en nyckel via en brytare som ansluts till drivenheten med kabel från valfri plats. Potentialfri kontakt på P.P.; strömförsörj belysningen separat enligt polaritet och strömförbrukning. | |
| Kortläsare | Använd ETPB först efter att du har bekräftat att den installerade RUA1-versionen stöder BlueBUS-styrdon. En läsare med potentialfritt relä ansluts till P.P. och strömförsörjs separat enligt strömförbrukningen. |
|
| Kuggstång | Kräver kuggstång med modul 4. Välj material, infästning och bärförmåga utifrån hela grindbladet; en nylonkuggstång är inte automatiskt lämplig för maxvikten 2 500 kg. |
|
Strömavbrott | Motorn drivs med 230 V nätspänning. PS124 inte heller Solemyo är en direkt reservkraftslösning för den här drivenheten. Använd den manuella frikopplingen vid strömavbrott. |
Vad drivenheten klarar
BlueBUS ansluter kompatibla fotoceller med en tvåledarkabel; information om skyddsadresser och gränsen på 15 belastningsenheter finns i kopplingsschemat för fotoceller. Justerbar kraft, hinderkänslighet, paus före automatisk stängning och inbromsning beskrivs i programmeringstabellerna.
Temperaturstyrningen skyddar motorn mot överhettning och minskar det tillåtna antalet cykler vid höga temperaturer. Fel indikeras av varningsljuset och lysdioden. Koppling Master/Slave gör det möjligt att synkronisera två skjutbara grindblad som rör sig åt motsatta håll.
Kugghjulet har modul 4; kuggstången måste vara anpassad till grindens vikt och konstruktion. Säkerheten ska kontrolleras för hela den färdigmonterade grinden, inklusive skydd av riskområden och kontroll av stötkrafter. Grinden måste ha fasta ändstopp och skydd mot att den hoppar ur styrningen.
Val av NICE RUN2500P-drivenhet
Det avgörande är vikten och längden på hela det rörliga grindbladet, inklusive fyllning och motvikt, inte bara passagebredden. Kontrollera att grinden går att flytta för hand längs hela rörelsebanan. Kraften som krävs för att sätta grinden i rörelse måste vara mindre än 695 N och kraften som krävs för att hålla den i rörelse måste vara mindre än 415 N; det motsvarar hälften av toppkraften respektive den nominella kraften. Ta hänsyn till vinterförhållanden, is och andra faktorer som kan öka motståndet.
| Parameter | Tillverkarens maxvärde | Vår ungefärliga rekommendation |
|---|---|---|
| Grindbladets vikt | 2 500 kg | Upp till 2 000 kg |
| Grindbladets längd | 18 m | Cirka upp till 14,4 m |
En rekommenderad marginal på cirka 20 % underlättar vid ett vanligt val. Detta garanterar inte att varje grind av den här typen är lämplig; mekaniken, de faktiska krafterna och den önskade driftfrekvensen måste fortfarande kontrolleras.
Maximalt antal cykler
En cykel består av en fullständig öppning och stängning. Välj först raden efter längd; multiplicera båda antalen med viktfaktorn och avrunda resultatet nedåt. Krävande rörelse och hög temperatur kan minska det tillgängliga antalet ytterligare.
| Grindbladets längd | Max. cykler/tim | Max. antal cykler i följd |
|---|---|---|
| Upp till 6 m | 42 | 42 |
| Över 6 till 9 m | 28 | 28 |
| Över 9 till 12 m | 21 | 21 |
| Över 12 till 15 m | 17 | 17 |
| Över 15 till 18 m | 14 | 14 |
| Grindbladets vikt | Tillgänglig cykelandel |
|---|---|
| Upp till 500 kg | 100 % |
| Över 500 till 900 kg | 80 % |
| Över 900 till 1 200 kg | 75 % |
| Över 1 200 till 1 500 kg | 60 % |
| Över 1 500 till 1 800 kg | 50 % |
| Över 1 800 till mindre än 2 000 kg | Koefficienten är inte fastställd; individuell driftbekräftelse krävs. |
| 2 000 till 2 300 kg | 40 % |
| Över 2 300 till 2 500 kg | 30 % |
För ett grindblad på 16 m / 2 400 kg blir beräkningen 14 × 0,30 = 4,2: för planering högst 4 cykler/tim och 4 cykler i följd, innan ytterligare begränsningar på grund av temperaturen. Trettio procent anger den tillgängliga andelen, inte ett avdrag på 30 %. För en vikt mellan 1 800 och 2 000 kg härleds koefficienten inte från de angränsande raderna.

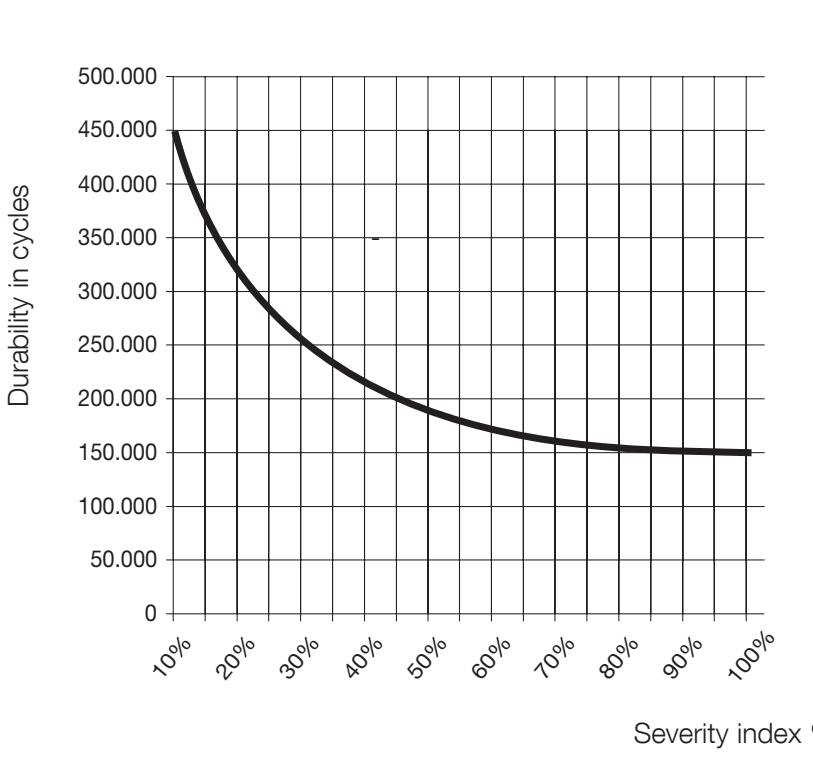

Beräknad livslängd
Addera index för vikt, längd och övriga faktorer som sannolikt förekommer under mer än 10 % av driften. Använd summan i diagrammet. Antalet cykler är en uppskattning, inte en garanti eller ett fast antal år.
| Egenskaper hos hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
| Vikt upp till 500 kg | 5 % |  Index i % på den vågräta axeln. |
| Över 500 till 900 kg | 10 % | |
| Över 900 till 1 200 kg | 20 % | |
| Över 1 200 till 1 500 kg | 30 % | |
| Över 1 500 till 1 800 kg | 40 % | |
| Över 1 800 till 2 200 kg | 50 % | |
| Över 2 200 till 2 500 kg | 60 % | |
| Längd upp till 6 m | 5 % | |
| Över 6 till 9 m | 10 % | |
| Över 9 till 12 m | 15 % | |
| Över 12 till 15 m | 25 % | |
| Över 15 till 18 m | 35 % | |
| Över 40 °C / under 0 °C eller luftfuktighet över 80 % | 10 % | |
| Damm och sand | 15 % | |
| Salthaltig miljö | 20 % | |
| Avbrott av fotocell | 10 % | |
| STOPP-avbrott | 20 % | |
| Toppläge aktiverat | 10 % |
Exempel 2 400 kg / 16 m: 60 % + 35 % = 95 % redan före övriga faktorer. Täta avbrott av fotocellen tillför 10 %, totalt 105 %: det ligger utanför godtagbara gränser. Att fotoceller finns installerade innebär inte i sig att indexet automatiskt ska läggas till. Använd inte drivenheten i sur, salt eller explosiv atmosfär; salthaltsindexet innebär inte att sådan användning är tillåten.

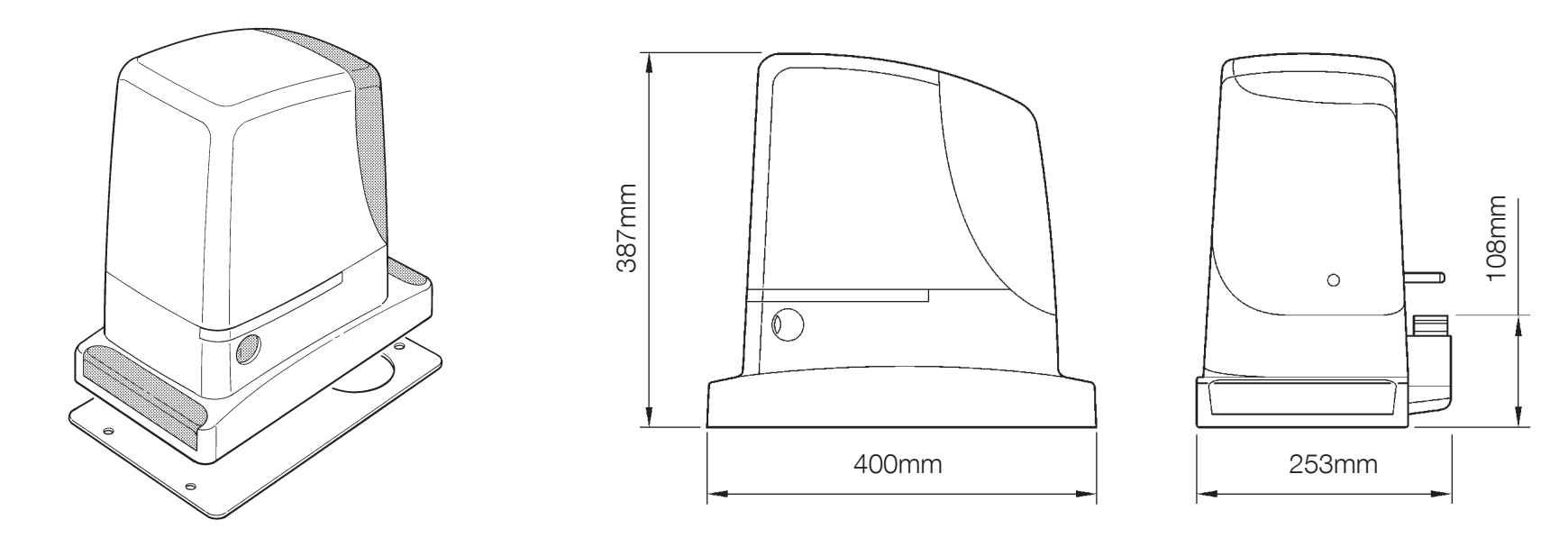

Montering av NICE RUN2500P-drivenheten
Förankra drivenheten på ett stabilt, vågrätt fundament på en plats som inte riskerar att översvämmas. Bestäm höjden utifrån kuggstångens och kugghjulets faktiska läge. För en fribärande grind kan ett högre fundament eller ett lämpligt, stabilt fäste behövas; konstruktionen måste tåla belastningen på ett säkert sätt. Grindens vikt får inte belasta motorn.
Kabeldragning
Dra nätkabeln separat från lågspännings- och signalkablar. Välj tillbehör, ledningar och skydd utifrån den aktuella installationen. Ursprunglig standardkonfiguration:
|
|
| Syfte | Kabel | Max. längd |
|---|---|---|
| A – nätström | 3 × 1,5 mm² | 30 m; över 30 m minst 3 × 2,5 mm², efter bedömning av spänningsfall och skydd |
| B – signallampa | 2 × 0,5 mm² | 20 m |
| B – antenn | Koaxialkabel RG58 | 20 m; rekommenderat under 5 m |
| C – BlueBUS | 2 × 0,5 mm² | 30 m; vid 30–50 m 2 × 1 mm² |
| D – nyckelbrytare | 2 kablar 2 × 0,5 mm² eller 4 × 0,5 mm² | 50 m |
| E – fasta säkerhetslister | 2 × 0,5 mm² | 20 m |
| F – rörlig säkerhetslist | 2 × 0,5 mm² | 30 m; rörlig kabeldragning eller FT210B |
Montering och kontroll av fundamentet
- Frikoppla drivenheten före monteringen och kontrollera att grinden kan röra sig jämnt för hand, att den löper korrekt, att ändstoppen sitter fast och att grinden är skyddad mot att hoppa ur skenan.
- Förbered kabelrör och en fundamentplatta med fyra ankare. Låt gängorna sticka upp högst 40 mm ovanför plattan.
- Rikta in plattan, placera den i ett stabilt fundament och låt betongen härda ordentligt. Montera inte motorn på ett mjukt eller löst underlag.
- Fäst motorn med fyra muttrar och brickor, justera dess läge i förhållande till kuggstången och dra sedan åt fästena.
- Kontrollera frigången, kuggstångens skarvar, grindbladets styrning och brytarnas placering längs hela rörelsebanan. Fäst kablarna så att de inte kan lossna och hamna i rörliga delar.
Kuggstång och ändlägen
Grindens rörelse bygger på att drivenhetens kugghjuls vridmoment överförs till en linjär rörelse med hjälp av en kuggstång på drivenhetens kuggstång. Det finns två vanligast förekommande typer av kuggstänger:
 |
Kuggstång av nylon (eventuellt med stålförstärkning) – fästs på grinden med självgängande skruvar genom fästöglorna. Lämpar sig bäst för relativt lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan stålkugghjulet och nylonkuggstången. |
 |
Kuggstång av stål – fästs på grinden genom att gängade fästen svetsas fast; kuggstången skruvas sedan fast i dem. Används till längre och tyngre grindar. Rörelsen är något mer högljudd på grund av friktionen mellan stålkugghjulet och kuggstången av stål. |
Det avgörande är att drivenhetens kugghjulsmodul är kompatibel med kuggstångens modul. Drivenheten NICE Run RUN2500P har kugghjulsmodul 4.
Drivenheten känner av ändläget vid öppning och stängning med hjälp av ändlägesbrytarnas fästen, som monteras på kuggstången:
| 1. Rikta in drivenheten med de fyra justeringspunkterna | 2. Både grinden och drivenheten måste vara i våg | 3. Lämna ett mellanrum på cirka 1-2 mm mellan kuggstången och drivenhetens kugghjul, så att grindens tyngd inte överförs till drivenheten. |
 |
 |
 |
| 4. Dra åt drivenhetens fästen så att den inte rör sig när den belastas | 5. Ställ in ändlägesbrytarnas fästen enligt instruktionerna nedan. Fasta mekaniska stopp måste finnas kvar i båda ändarna av rörelsebanan. |
|
 |
 |

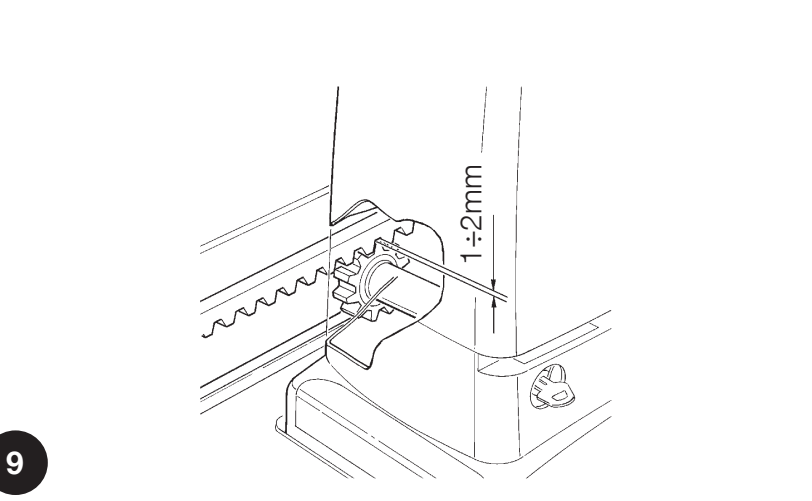

Spel 1–2 mm måste finnas längs hela rörelsebanan. Rikta in kuggstången mot kugghjulet; kontrollera för hand att sidavvikelsen är högst 5 mm och att övergångarna mellan delarna är jämna. Dra åt motorn ordentligt efter justeringen.

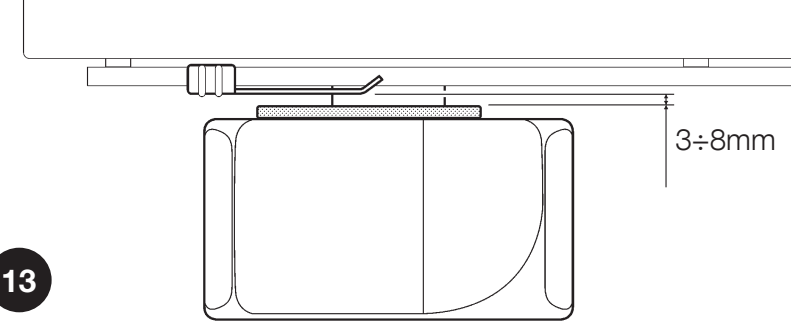

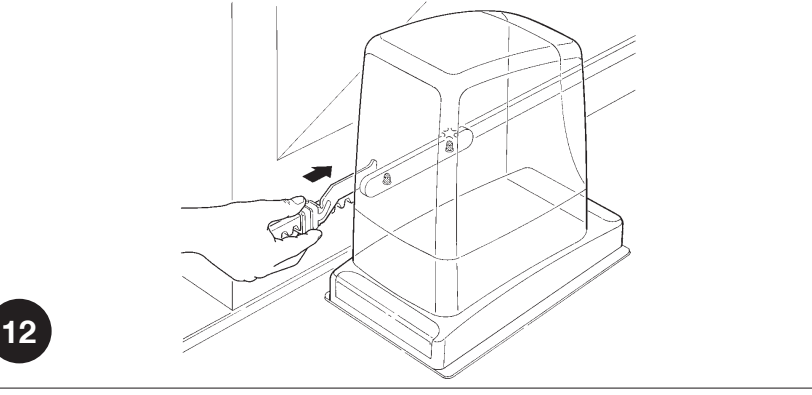

Inställning av ändlägesbrytarna
RUN2500P använder en induktiv sensor. Fästet på kuggstången avkänns utan att någon mekanisk hävarm trycks in. Ställ in avståndet mellan fästet och sensorn till 3–8 mm enligt originalritningen.
- För grindbladet för hand till öppet läge, minst 2–3 cm före det fasta stoppet.
- För fästet längs kuggstången i öppningsriktningen tills den aktuella ändlägesbrytarens LED slocknar.
- För fästet ytterligare minst 2 cm i samma riktning och fäst det.
- Ställ in stängt läge på samma sätt och kontrollera att avståndet på 3–8 mm bibehålls längs hela fästets passage.
- Efter att växellådan har låsts och rörelsebanan har lärts in, kontrollera att grinden stannar före båda mekaniska stoppen.
Inkoppling av drivenheten NICE RUN2500P
Låt en behörig fackperson utföra monteringen och elanslutningen. Koppla bort nätspänningen och kontrollera att anläggningen är spänningslös innan du öppnar, ansluter eller kopplar loss plintarna. Nätanslutningen är 230 V AC; tillbehörsplintarna har andra spänningar och funktioner.

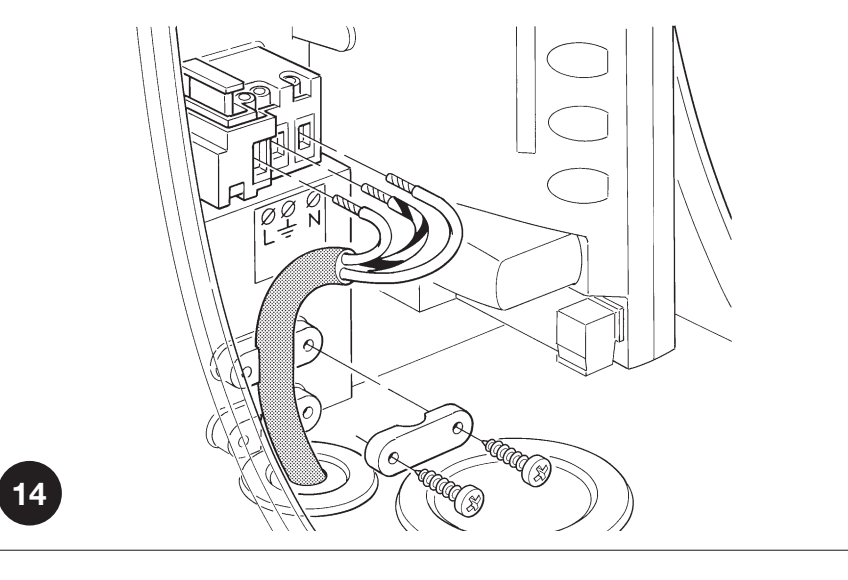

Nätspänning 230 V AC
Nätkretsen måste ha lämpligt överströmsskydd och jordfels-/strömskydd samt en tillförlitlig PE-anslutning. Använd en frånskiljare enligt installationsreglerna. Om den inte sitter vid drivenheten måste den kunna låsas för att förhindra oavsiktlig inkoppling.
| Plint | Ledare och funktion |
|---|---|
| L | Fasledare; vanligtvis brun. |
| N | Neutralledare; vanligtvis blå. |
| PE / skyddsjordning | Skyddsledare, grön/gul. Klass I kräver tillförlitlig skyddsjordning. |
Nätkabeln ska föras genom den mindre kabelgenomföringen och övriga kablar genom den större. Anpassa membranen tätt runt kablarna, återställ tätningen och säkra ledningarna så att de inte kan ryckas loss. Lämna tillräcklig reservlängd inuti, cirka 20–30 cm; kablarna får inte hindra locket eller rörliga delar.
RUA1-styrenhetens plintar
| Plint | Användning, spänning och polaritet |
|---|---|
| FLASH – signallampa | ELDC anslut med två ledare till FLASH, enligt detaljbilden av signallampans plintar. Utgången är avsedd för en lågspänningsvarningslampa; belastningsgränsen motsvarar en eller två signallampor med varsin 12 V / 21 W-glödlampa. Det är inte en permanent strömförsörjning för tillbehör. WLT har en egen inställning. Följ eventuell +/−-märkning på den aktuella signallampan och kretskortet; använd inte polariteten från hjälputgången. |
| S.C.A. – indikator | 24 V DC, högst 4 W, spänning −30 % / +50 %. Funktion enligt II/L4. För polariserade tillbehör ska du kontrollera +/−-plintarna på det aktuella kretskortet; deras ordningsföljd kan inte utläsas av schemat nedan. |
| BLUEBUS | Strömförsörjning och kommunikation för kompatibla enheter. Fotoceller ansluts utan polaritet. Den totala gränsen är 15 BlueBUS-belastningsenheter. För två Master/Slave-motorer gäller en exakt ordningsföljd för ledarna. |
| STOP | Potentialfria NO-, NC- eller resistiva enheter på 8,2 kΩ; RUA1 lär in enhetstypen. Om det inlärda tillståndet ändras stoppas rörelsen med en kort reversering. Kontakterna har ingen +/−-polaritet och får inte anslutas till extern spänning. |
| P.P. / STEP-BY-STEP | Potentialfri NO-kontakt för stegvis styrning. Anslut modulens reläkontakter COM och NO till de båda P.P.-plintarna; kontakten saknar polaritet. Modulens strömförsörjning är en separat anslutning. |
| OPEN | Potentialfri NO-kontakt för öppning; ingen polaritet. |
| CLOSE | Potentialfri NO-kontakt för stängning; med I/L7 ON öppnas porten delvis. Ingen polaritet. |
| AERIAL / antenn | Anslut koaxialkabelns mittledare och skärm enligt märkningen på mottagarens/kretskortets plintar. Detta är inte strömförsörjningens +/−. RG58, ingång 52 Ω; välj antenn efter mottagarens frekvens. |
Flera enheter på STOP
NO-kontakter parallellkopplas och NC-kontakter seriekopplas. Två resistiva 8,2 kΩ-enheter kan parallellkopplas; vid fler enheter används en koppling med ett enda slutmotstånd på 8,2 kΩ enligt enhetens schema. En kombination av NO och NC kräver ett 8,2 kΩ-motstånd i serie med NC-grenen. Ersätt inte en säkerhetslist med en enkel bygel. Upprepa inlärningen och säkerhetstestet efter ändringen.
Säkringar
Kontrollera först när nätspänningen har kopplats bort. Ersätt säkringarna F1/F2 med samma typ, tröghetskarakteristik och märkström som anges på det monterade kretskortet. Om säkringen går upprepade gånger måste orsaken utredas; sätt inte i en säkring med högre märkström.

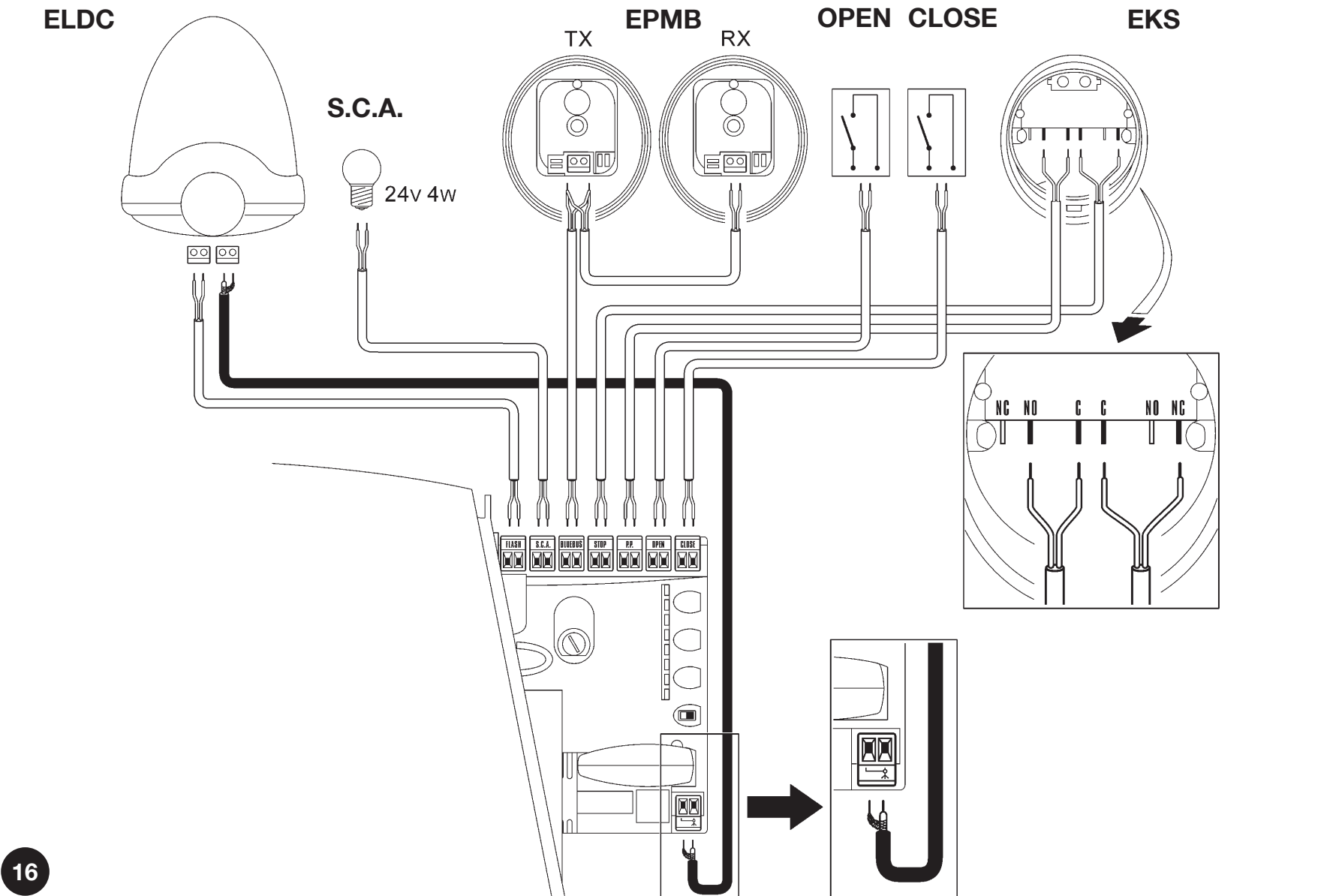

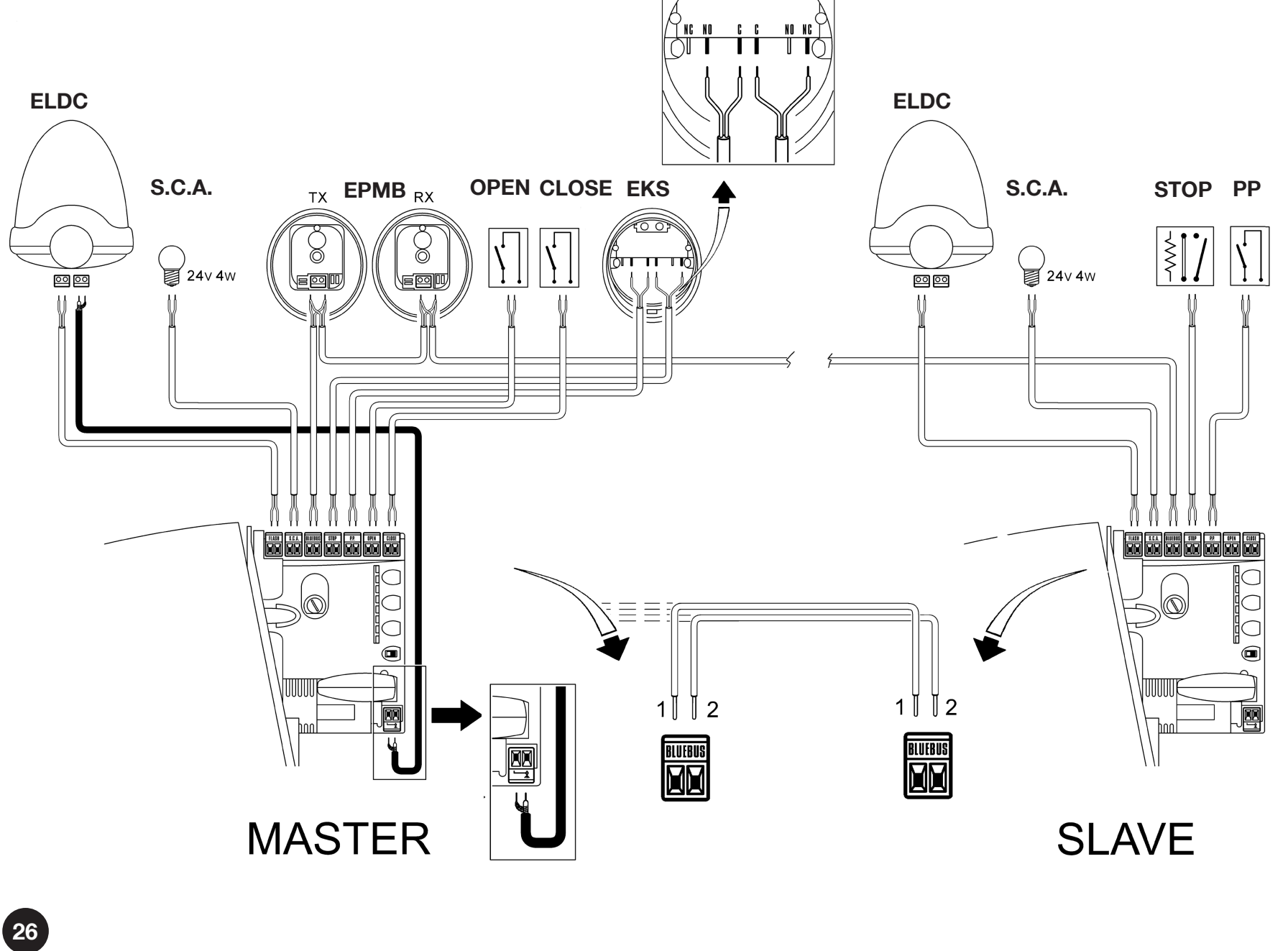

Koppling av RUA1 med ELDC, EPMB och EKS

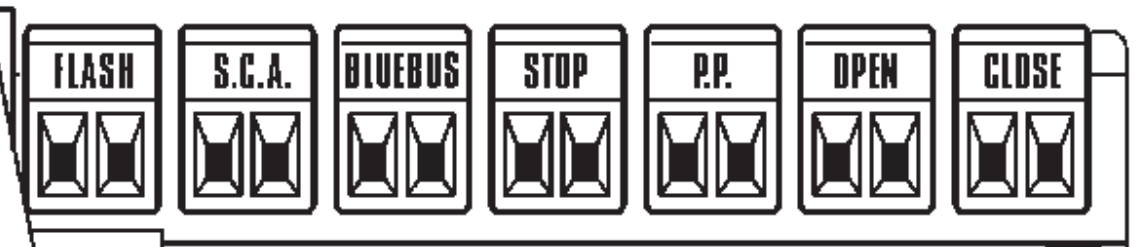

Plintarna längs RUA1:s övre kant sitter från vänster FLASH, S.C.A., BLUEBUS, STOP, P.P., OPEN och CLOSE, i samma orientering som på bilden. Antennen har en separat kontakt.
Tillbehören visas schematiskt; kontrollera plintarna mot märkningen på den medföljande produkten. EKS här styr OPEN och CLOSE med två kontakter C (gemensam kontakt) + NO (normalt öppen). För stegvis styrning ansluter du den valda kontakten C + NO till P.P.-paret. Potentialfria kontakter saknar polaritet; anslut dem inte till en extern strömkälla.
Schemat visar grundfunktionen CLOSE – stängning. Om du aktiverar funktionen L7 på nivå I, styr den här ingången delöppning i stället för stängning.

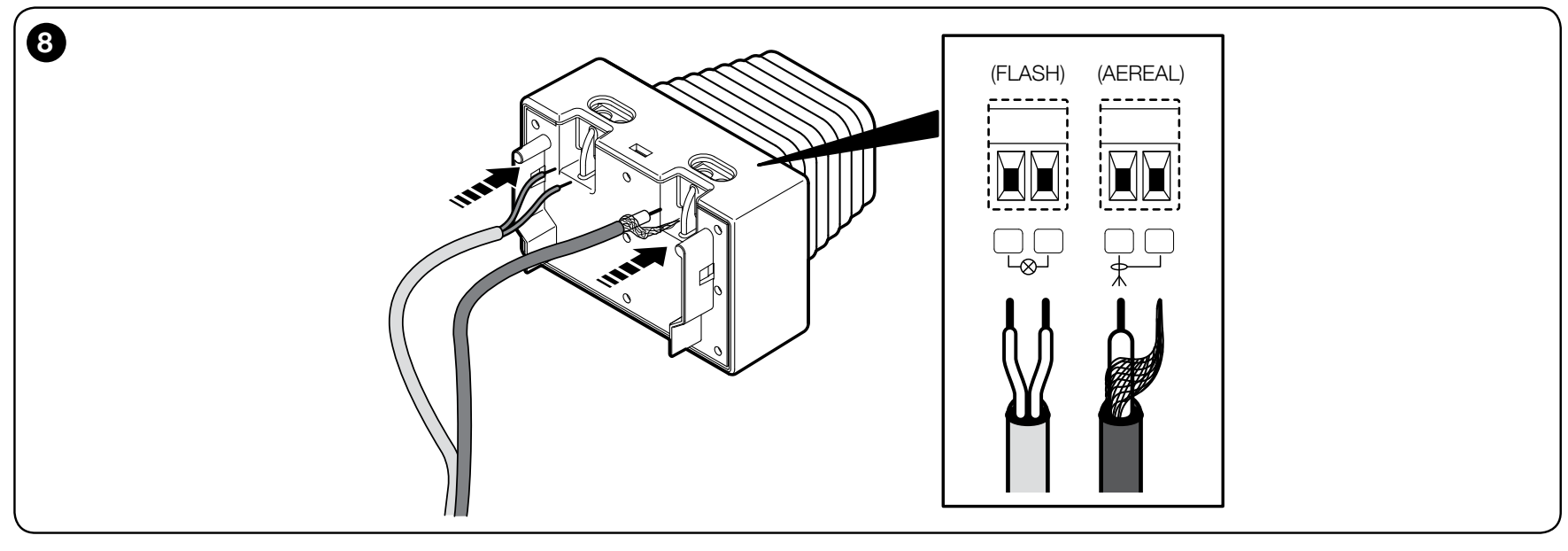

Signallampan ELDC och dess antenn
Båda ledarna från utgången FLASH på RUA1 ansluts till plintparet ELDC märkt med en glödlampssymbol. ELDC är en lågspännings-LED-signallampa för 12–36 V DC; nätspänning på 230 V får inte anslutas till dessa plintar. Plintarna för lampan och antennen är separata. FLASH-utgången blinkar och överför även diagnostiska sekvenser.
Med detaljbilden av ELDC i samma orientering sitter paret FLASH till vänster och paret för antennen till höger. I antennparet är den vänstra plinten för koaxialkabelns mittledare och den högra för skärmen. Anslut koaxialkabelns andra ände enligt symbolerna vid RUA1:s antenningång eller enligt antennanslutningen till OXIBD, om du använder dess ingång. Skärmen får inte kortslutas mot mittledaren.
Lampans matningspar är inte märkt +/− i den här detaljbilden. Om den medföljande versionen av signallampan eller kretskortet är polmärkt ska du följa märkningen; polariteten för hjälpmatningen på 24 V överförs inte till FLASH. Använd 2 × 0,5 mm² till lampan och en separat RG58-kabel till antennen enligt kabeltabellen.
Fotocellerna EPMB och BlueBUS
NICE EPMB anslut till paret BLUEBUS på RUA1, utan polaritet +/−. Båda ledarna används för både strömförsörjning och kommunikation; de får inte anslutas till 24 V-hjälputgången. TX är sändare och RX mottagare. TX och RX i samma par har samma adress; nästa par måste ha en annan. Styrenheten har en gräns på 15 BlueBUS-belastningsenheter; antalet enheter är inte automatiskt detsamma som antalet par. Förklaring av BlueBUS-systemet.

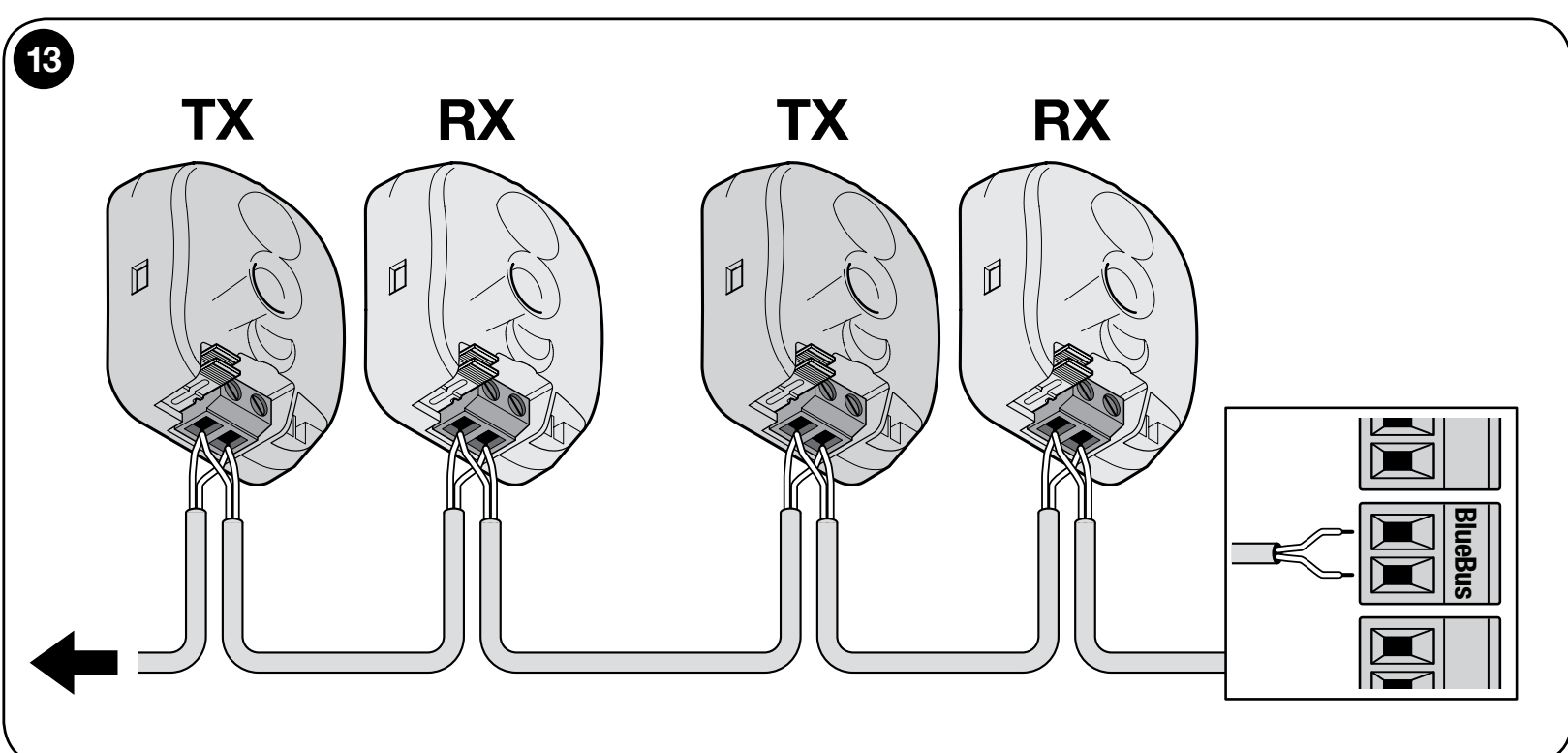

Parallellanslutning av ett eller flera par
Montera fotocellerna mitt emot varandra och rikta in de optiska axlarna. Vid flera par ska även TX/RX-orienteringen, så att de inte stör varandra. Efter att en enhet lagts till eller tagits bort ska du utföra inlärning av enheterna och testa alla skyddsstrålar.

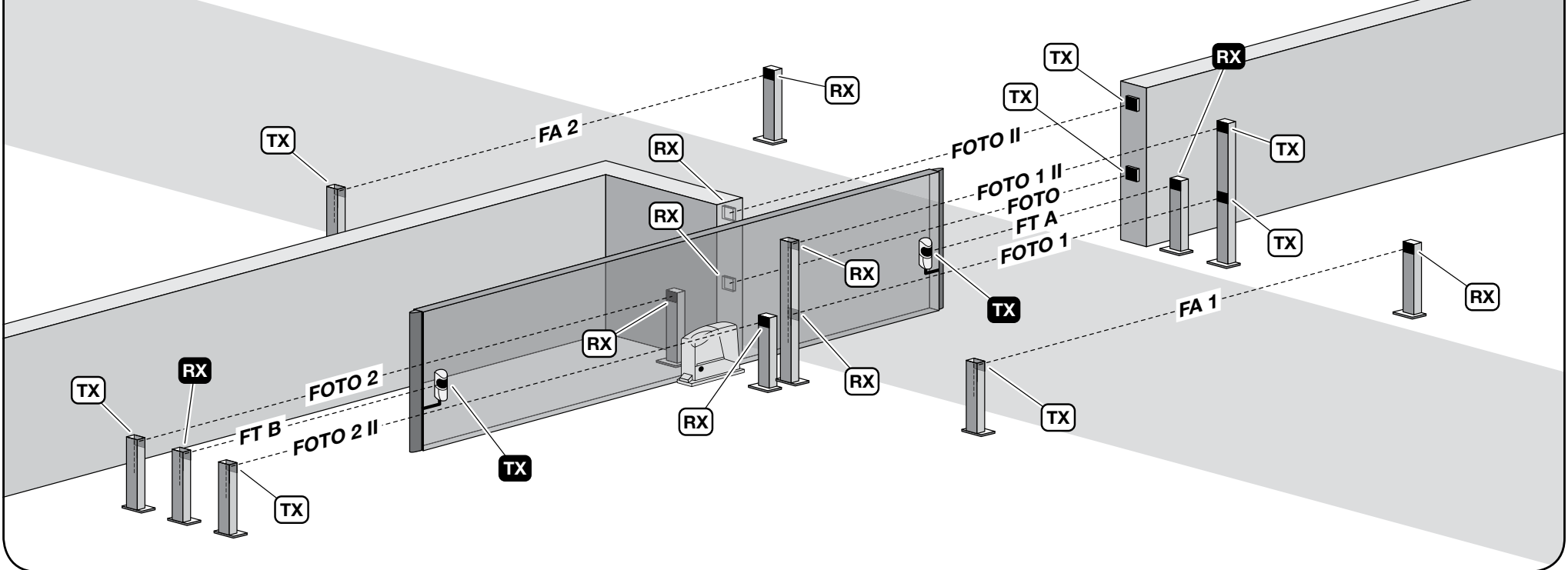

NICE EPMB – placering och TX/RX-orientering vid skjutgrind med ett grindblad
Bilden visar möjliga placeringar, inte utrustning som krävs på varje grind. Välj funktion för de olika skyddsparen enligt RUA1-adresstabellen. FT A / FT B betecknar separata optiska enheter för den rörliga kanten, inte ytterligare ett vanligt EPMB-par.
För EPMB-skyddskopplingen ska förbindelsen A på TX och RX inte brytas. Adresserna FA1/FA2 på bilden är styrfunktioner för att utlösa öppning; de är inte bland de sju skyddsadresserna i RUA1-tabellen nedan. Använd dem endast om stöd för den aktuella enheten har bekräftats.
Adresser och byglingar för EPMB-fotoceller
Ställ in byglingarna när strömmen är frånkopplad, på TX och RX på samma sätt. Förvara oanvänd bygel på den avsedda platsen på fotocellen. Två par får inte ha samma adress i samma nätverk. Bilderna visar bygelkombinationen, inte strömförsörjningens polaritet.
| Adress och funktion på RUA1 | Byglingar på TX och RX |
|---|---|
| FOTO Yttre par på cirka 50 cm höjd; skydd vid stängning. |  |
| FOTO II Yttre par på cirka 100 cm höjd; skydd vid stängning. |  |
| FOTO 1 Inre par på cirka 50 cm höjd; skydd vid stängning. |  |
| FOTO 1 II Inre par på cirka 100 cm höjd; skydd vid stängning. |  |
| FOTO 2 Yttre par; skydd vid öppning. |  |
| FOTO 2 II Inre par; skydd vid öppning. |  |
| FOTO 3 Det enda skyddsparet för hela automationssystemet. Om FOTO II används samtidigt ska TX/RX-orienteringen följas och eventuell ömsesidig störning kontrolleras. |  |
Vid byte av fotocell ska rätt adress behållas och igenkänning samt säker funktion kontrolleras. Upprepa inlärningen om antalet enheter ändras eller om deras adresser ändras. Vid testet ska strålen brytas både vid öppning och stängning, och reaktionen enligt vald funktion kontrolleras.
Rörlig säkerhetskant och FT210B
NICE FT210B överför statusen för den resistiva säkerhetskanten på 8,2 kΩ via en optisk stråle. TX på grindbladet strömförsörjs av ett eget batteri, medan RX ansluts till BlueBUS utan polaritet. Ställ in säkerhetskantens adress och anslutning enligt FT210B; det är inte ett vanligt par med trådansluten strömförsörjning till TX. RX-strömförbrukningen räknas in i BlueBUS-belastningen.
Radiomottagare för drivenheter
För en ny installation kan du välja NICE OXIBD till SM-kontakten. För en befintlig installation väljer du fjärrkontroller utifrån den SMXI/OXI-mottagare som faktiskt är installerad. Sätt i mottagaren när nätspänningen är frånkopplad; registrera sändarna enligt anvisningarna för parkoppling av fjärrkontroller och den aktuella mottagaren. Radiominne, inlärning av körväg och RUA1-inställningar är separata funktioner.
 |
Drivenhet NICE Run RUN2500P levereras med styrenhet NICE RUA1, som har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Denna mottagare behövs för att ta emot kommandon som sänds från fjärrkontroller, och är därför en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Val av grindens rörelseriktning
Rörelseriktningen för skjutgrinden ska väljas med hänsyn till placeringen av drivenheten i förhållande till skjutgrindens grindblad. Stå på den sida av grinden där drivenheten sitter och titta mot grinden.
 |
 |
| Om grinden öppnas åt vänster ska omkopplaren ställas åt vänster. | Om grinden öppnas åt höger ska omkopplaren ställas åt höger. |
Omkopplaren sitter på höger sida styrenheten RUA1 i mitten.
Första start och inlärning av enheter
Låt grindbladet stå ungefär mitt på körbanan, lås växeln och kontrollera riktningsinställningen, gränslägesbrytarna och att körbanan är fri. Slå på strömmen. BLUEBUS ska blinka ungefär en gång per sekund, fotocellernas TX/RX ska visa aktivitet och FLASH/S.C.A. ska vara släckta när grinden står stilla och är stängd, enligt det inställda läget. Om tillståndet är felaktigt ska du koppla från strömmen och åtgärda felet först.
- Håll OPEN + STOP/SET intryckta i cirka 3 s.
- Släpp när L1 och L2 börjar blinka snabbt.
- Vänta tills identifieringen av BlueBUS och STOP-ingången är klar. L1/L2 slutar indikera att inlärning begärs och STOP-LED:en ska lysa; L3/L4 kan fortsätta blinka eftersom körbanan inte har lärts in.
- Upprepa inlärningen och testa säkerhetsfunktionen igen när du har lagt till eller tagit bort en enhet.
Inlärning av körbanans längd
- När inlärningen av enheterna har slutförts håller du CLOSE + STOP/SET intryckta i cirka 3 s.
- Släpp när grinden börjar röra sig. Den första rörelsen måste vara öppning.
- Om grinden stängs ska du stoppa den med STOP, koppla från strömmen, korrigera riktningsinställningen och upprepa inlärningen.
- Låt grinden öppnas ända till gränslägesbrytaren och därefter stängas helt fram till den andra gränslägesbrytaren. Håll körbanan fri under inlärningen.
- Kontrollera att ändlägena är korrekta, testa delöppning och kör flera hela cykler.
Test och överlämning av grinden
Installatören kontrollerar rörelsen i båda riktningarna, infästningen av driften och kuggstången, gränslägesbrytarna och de mekaniska stoppen samt varje säkerhetsanordning separat. Fotocellerna testas vid öppning, stängning och stillastående, beroende på deras funktion. Slagkrafter måste mätas; upprepa testet efter ändringar av kraft, känslighet eller igångkörning. Ta inte grinden i bruk om skyddsanordningen inte fungerar. Användaren ska få nycklar, bruksanvisning och en förklaring av manuell frikoppling och underhåll.
Programmering av driften
På RUA1-kortet finns knapparna OPEN, STOP/SET och CLOSE samt åtta LED-lampor, L1–L8. Grinden måste stå stilla innan inställningarna ändras. Säkerhetsinställningarna ska justeras av en installatör och följas av ett test av hela grinden.
| Knapp | Normal drift / programmering |
|---|---|
| OPEN ▲ | Öppning / gå vidare till nästa LED. |
| STOP/SET | Stopp / öppna inställningarna och bekräfta. |
| CLOSE ▼ | Stängning / gå tillbaka till föregående LED. |
Nivå I – slå på och av funktioner
- Håll STOP/SET intryckt tills L1 börjar blinka, cirka 3 s; släpp sedan knappen.
- Välj funktionens LED med OPEN/CLOSE.
- Tryck kort på SET för att växla mellan ON/OFF. I programmeringsläget betyder en kort blinkning OFF och en lång blinkning ON.
- Ställ in nästa funktion på samma sätt eller låt bli att trycka på någon knapp i 10 s. Inställningarna sparas och programmeringen avslutas.
| LED – funktion och betydelse | Status |
|---|---|
| L1 – Automatisk stängning Efter öppning stängs grinden efter den paus som anges under II/L1. Pausen är fabriksinställd på 30 s. Vid OFF väntar grinden på ett kommando. | OFF – fabriksinställning ON – funktionen aktiverad |
| L2 – Stängning efter fotocell När passagen har frigjorts stängs grinden efter 5 s. Med I/L1 OFF öppnas grinden helt först; med I/L1 ON avbryts öppningen när fotocellerna frigörs. STOP-kommandot avbryter den här funktionen under den aktuella manövern. | OFF – fabriksinställning ON – funktionen aktiverad |
| L3 – Stäng alltid När strömmen återkommer stängs den öppna grinden; innan rörelsen startar varnar blinkljuset i 5 s. Vid OFF står grinden stilla när strömmen återkommer. | OFF – fabriksinställning ON – funktionen aktiverad |
| L4 – Inbromsning Vid slutet av öppnings- och stängningsrörelsen är hastigheten cirka 60 % av den nominella hastigheten. Tillgängligt vridmoment halveras; inbromsning kanske inte lämpar sig för en tung grind eller vid stort motstånd. | OFF – fabriksinställning ON – funktionen aktiverad |
| L5 – Maximal kraft Vid ON stängs mjukstarten av och maximal startkraft används. Detta ersätter inte åtgärder mot friktion, problem med skenan eller en fastfrusen grind. Kontrollera att krafterna är säkra efter ändringen. | OFF – fabriksinställning ON – funktionen aktiverad |
| L6 – Förvarning med blinkljus Blinkljuset varnar i 3 s innan rörelsen börjar. Vid OFF börjar blinkljuset blinka först när rörelsen startar. | OFF – fabriksinställning ON – funktionen aktiverad |
| L7 – CLOSE = delöppning CLOSE-kommandot från plintarna eller radion startar en delöppning enligt II/L6. Vid OFF innebär kommandot stängning. | OFF – fabriksinställning ON – funktionen aktiverad |
| L8 – Underordnad enhet – Slave Aktivera endast på den andra motorn i Master/Slave-koppling. Vid OFF är driften Master. | OFF – fabriksinställning ON – funktionen aktiverad |
När programmeringsläget inte är aktivt lyser LED-lampan för funktionen vid ON och är släckt vid OFF. Om L1/L2 eller L3/L4 blinkar samtidigt kan inlärning av enheter eller körbana krävas; se LED-diagnostik.
Nivå II – justerbara värden
- Håll SET intryckt tills L1 börjar blinka, cirka 3 s; släpp sedan knappen.
- Välj parameterns ingångs-LED med OPEN/CLOSE.
- Tryck på SET igen och håll knappen intryckt medan du ställer in värdet. Efter cirka 3 s tänds LED-lampan för det aktuella värdet.
- Håll SET intryckt och välj värde med OPEN/CLOSE. Släpp sedan SET.
- Upprepa proceduren för nästa parameter; avsluta genom att vänta 10 s utan att trycka på någon knapp.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Pausens längd Tid för automatisk stängning när I/L1 är aktiverad. | L1 – 5 s L2 – 15 s L3 – 30 s (fabriksinställning) L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Stegvis funktion Kommandosekvens för P.P. och motsvarande radiokanal. | L1 – Öppna → stopp → stäng → stopp L2 – Öppna → stopp → stäng → öppna (fabriksinställning) L3 – Öppna → stäng → öppna → stäng L4 – Gemensam infart: vid öppning reagerar den inte på nästa kommando; vid stängning öppnas den igen L5 – Gemensam infart 2: som L4; kommando längre än 2 s stoppar L6 – Stegvis funktion 2: ett kort kommando på upp till 2 s utlöser delvis öppning L7 – Håll-till-körning: rörelse medan kommandot hålls inne L8 – Halvautomatisk öppning, stängning medan kommandot hålls inne |
| L3 – Känslighet för hinder Högre känslighet reagerar på mindre motstånd. Ställ först in motorkraften II/L5 och därefter känsligheten; mät stötkrafterna efter ändringen. | L1 – Mycket hög – lätta grindar L2 – Mycket hög L3 – Hög L4 – Medelhög L5 – Medellåg (fabriksinställning) L6 – Låg L7 – Mycket låg L8 – Mycket låg – tunga grindar |
| L4 – S.C.A.-utgång Funktion för 24 V-utgång / max. 4 W. Valet av radiokanaler beror också på mottagaren. | L1 – Öppningsindikator: släckt när grinden är stängd, lyser när den är öppen; blinkar långsamt vid öppning och snabbt vid stängning (fabriksinställning) L2 – Aktiv när grinden är stängd L3 – Aktiv när grinden är öppen L4 – Radio utgång 2 L5 – Radio utgång 3 L6 – Radio utgång 4 L7 – Underhållsindikator L8 – Elektriskt lås |
| L5 – Motorkraft Momentreglering. Kraften avgörs inte enbart av vikten; använd inte för hög kraft för att kompensera för ett mekaniskt fel. | L1 – 40 % L2 – 50 % L3 – 60 % L4 – 80 % L5 – 100 % L6 – Halvautomatiskt 40–100 % L7 – Halvautomatiskt 60–100 % L8 – Automatiskt 0–100 % (fabriksinställning) |
| L6 – Delvis öppning Avstånd för passage till fots. Måste rymmas inom grindens faktiska rörelseväg. | L1 – 0,5 m L2 – 1,0 m (fabriksinställning) L3 – 1,5 m L4 – 2,0 m L5 – 2,5 m L6 – 3,0 m L7 – 3,4 m L8 – 4,0 m |
| L7 – Underhållspåminnelse Antal manövrer sedan service. Öppning och stängning är två manövrer; en hel cykel består av både öppning och stängning. | L1 – Automatiskt efter rörelsens belastning (fabriksinställning) L2 – 2 000 manövrer L3 – 4 000 manövrer L4 – 7 000 manövrer L5 – 10 000 manövrer L6 – 15 000 manövrer L7 – 20 000 manövrer L8 – 30 000 manövrer |
| L8 – Fellogg Loggar från de åtta senaste manövrerna; detta är inte ett inställbart standardvärde. | L1 – Senaste manövern L2 – Näst senaste manövern L3 – Tredje senaste manövern L4 – Fjärde senaste manövern L5 – Femte senaste manövern L6 – Sjätte senaste manövern L7 – Sjunde senaste manövern L8 – Åttonde senaste manövern |
Två skjutgrindsblad – Master/Slave
Varje grindblad har en egen RUN och en egen nätanslutning på 230 V AC. Den ena motorn är Master, den andra Slave. Antalet motorer ökar inte vikt- eller längdgränsen för ett enskilt grindblad.
BlueBUS-anslutning
Följ ledarnas ordningsföljd mellan motorerna: plint 1 Master → 1 Slave och 2 Master → 2 Slave. Med samma orientering som på bilden av plintarna på RUA1 är 1 den vänstra och 2 den högra plinten i BLUEBUS-paret. Siffrorna 1/2 anger dessa positioner, inte matningens +/−. För EPMB-fotoceller krävs ingen polaritet på BlueBUS-paret.
- Ställ in öppningsriktningen för båda motstående grindbladen och anslut enligt schemat med strömmen frånkopplad.
- Anslut mottagaren och gemensamma säkerhets-/styrkomponenter till Master.
- Slå på båda motorerna. På Slave ställer du in nivå I, L8 = ON.
- Lär in enheterna först på Slave och sedan på Master.
- Starta inlärningen av rörelsevägens längd på Master och kontrollera att båda grindbladen rör sig tillsammans och att alla skydd fungerar.
På Slave kan FLASH, S.C.A., säkerhetslist STOP och P.P. anslutas separat. Ett P.P.-kommando på Slave öppnar endast dess eget grindblad helt; OPEN/CLOSE används inte på Slave. De flesta inställningarna styrs av Master. Känslighet, kraft, S.C.A.-utgång, toppvärde och felhistorik bedöms även för det andra drivsystemet specifikt.
Strömförsörjning av externa tillbehör
Hjälputtaget från RUA1 är 24 V DC, −30 % / +50 %, högst 100 mA totalt. Vid nominella 24 V innebär det cirka 16,8–36 V; den anslutna modulen måste tåla detta intervall. Strömförsörjningen och styrkontakten är två separata ledarpar.
| Funktion | RUA1-plint | Tillbehörsplint |
|---|---|---|
| Minus för strömförsörjningen − | Höger STOP-plint i orienteringen på bilden nedan | − / GND för enhetens strömförsörjning |
| Plus för strömförsörjningen + | Vänster P.P.-plint i samma orientering | + / V+ för enhetens strömförsörjning |
| Stegvis styrkommando | Båda P.P.-plintarna | Potentialfritt relä COM och NO; utan polaritet |
Vid högre strömförbrukning, olämpligt spänningsintervall eller startströmtoppar ska du använda en separat strömkälla enligt modulens specifikation och endast ansluta en isolerad potentialfri kontakt till P.P. Använd inte FLASH-utgången eller BlueBUS som ersättning för hjälpmatning.
Grinden hålls öppen och timer
En potentialfri P.P.-styrsignal längre än 2 s utlöser öppning och håller grinden öppen så länge signalen pågår, till exempel från en timer. Funktionen används inte i läge II/L2, värde L5 ”Gemensam infart 2”. Vid en oväntad, kontinuerlig styrsignal ska du kontrollera timern och den aktuella ingången.
Nödkörning vid fel på skyddsanordningen
Endast under direkt uppsikt och när hela säkerhetsområdet är fritt: om den första styrsignalen avvisas på grund av ett säkerhetsfel, skicka signalen igen inom 3 s och håll den intryckt. Efter cirka 2 s börjar porten röra sig medan du håller styrsignalen; när du släpper den stannar porten. Detta är ett tillfälligt nödläge, inte en ersättning för reparation. Bygla aldrig skyddsanordningen för permanent drift.
Underhåll och service
Utför underhåll minst var 6:e månad eller efter 20 000 manövreringar, beroende på vilket som inträffar först. Koppla från strömförsörjningen, kontrollera infästningar, korrosion, slitage på hjul och kuggstång, styrning och fri rörelse; rengör fotocellerna och upprepa säkerhetskontrollerna. Serviceindikatorn ersätter inte regelbundet underhåll.
Underhållsvarning
Tröskelvärdet ställs in med II/L7. Om även S.C.A. ska visa att underhåll behövs, ställ in II/L4 = L7.
| Räknarstatus | FLASH / underhållsindikator |
|---|---|
| Under 80 % av tröskelvärdet | FLASH blinkar normalt; indikatorn lyser i 2 s när öppningen börjar. |
| 81–100 % av tröskelvärdet | FLASH lyser i 2 s i början och blinkar sedan normalt; indikatorn blinkar under manövreringen. |
| Över 100 % av tröskelvärdet | FLASH lyser i 2 s i början och i slutet; indikatorn blinkar oavbrutet. |
Kontrollera antalet manövreringar
- Gå till SET-programmering i cirka 3 s och släpp när L1 blinkar.
- Välj ingång L7 med OPEN/CLOSE.
- Håll SET intryckt och vänta i cirka 3 s tills lysdioden för det aktuella värdet tänds.
- Håll SET intryckt och tryck samtidigt kort på OPEN + CLOSE och släpp dem.
- Antalet blinkningar från värdelysdioden visar hur många tiotal procent av tröskelvärdet som har förbrukats; om den inte blinkar är värdet under 10 %. Släpp SET.
Nollställa serviceräknaren
- När underhållet har utförts väljer du II/L7 på samma sätt.
- Håll SET intryckt och vänta i cirka 3 s tills värdelysdioden tänds.
- Håll fortfarande SET intryckt, tryck på OPEN + CLOSE i minst 5 s och släpp sedan knapparna.
- Snabb blinkning bekräftar nollställningen; släpp SET och vänta tills programmeringen avslutas.
Den här proceduren nollställer serviceräknaren. Den raderar inte fjärrkontroller, ersätter inte inlärning av rörelsebanan och utför inte en fullständig återställning av styrenheten. Vid elektroniska fel ska du inte prova en obekräftad knappkombination; följ felsöknings- och serviceanvisningarna för den aktuella RUA1.
Felsökning
Koppla först från strömförsörjningen innan du arbetar med ett öppet drivsystem. Mätningar på nätspänning eller spänningssatta plintar får endast utföras av behörig personal. Kontakta vår tekniska support med motormodell, kortbeteckning och antal blinkningar.
Efter typ av fel
| Symptom | Kontrollera |
|---|---|
| Fjärrkontrollens lampa tänds inte | Batteriet och kontakterna i fjärrkontrollen enligt dess bruksanvisning. |
| Fjärrkontrollens lampa tänds, men porten reagerar inte | Kompatibiliteten och mottagarens minne; parkoppling. Testa även knappen eller P.P. för att skilja mellan radioproblem och fel på drivsystemet. |
| BLUEBUS lyser inte | Nätanslutningen och säkringarna när strömförsörjningen är säkert frånkopplad; förbikoppla inte skyddsanordningen. |
| Styrsignalen registreras inte | När ingången ändras blinkar BLUEBUS snabbt två gånger; en NO-signal från P.P./OPEN/CLOSE ska tända motsvarande lysdiod. Kontrollera kontakten och kabeln. |
| Porten börjar röra sig, stannar eller backar | Kontrollera först för hand att det inte finns friktion, problem med rälsen eller vagnarna, is, felaktigt spel mellan kuggstången och drevet eller problem med ändstoppen. Kontrollera därefter inställningen av kraft/känslighet; en ändring kräver en ny mätning av stötkrafterna. |
| Varningslampan fungerar inte | FLASH, ledningar, kortslutning och kompatibel varningslampa. Under blinkning kan den uppmätta spänningen variera mellan cirka 10–30 V DC; det är inte en konstant 24 V-strömkälla. |
| S.C.A. fungerar inte | Kontrollera först läget II/L4, därefter belastningen på högst 4 W, kabeln och utgången på cirka 24 V DC. |
| Gränslägesbrytaren stoppar inte rörelsen | Fästenas infästning och position; för RUN2500P även avståndet på 3–8 mm. Om rörelseriktningen är fel, stoppa och korrigera riktningsväljaren. |
Felsökning med varningslampan
Vid normal rörelse blinkar lampan regelbundet. Felkoden består av en serie blinkningar, en paus på 1 s och samma serie igen; räkna blinkningarna i en serie.
| Blinkningar | Betydelse / åtgärd |
|---|---|
| 1 | BlueBUS Kontrollera enheter, ledningar och adresser. Upprepa inlärningen efter reparation eller en avsiktlig ändring av konfigurationen, inte för att dölja en skyddsanordning som inte fungerar. |
| 2 | Fotocell Normal reaktion om ljusstrålen bryts i den skyddade riktningen. När rörelsebanan är fri, kontrollera att fotocellerna är rena, rätt inriktade och korrekt adresserade. |
| 3 | Detektering av motstånd/hinder Ta bort hindret och åtgärda det mekaniska motståndet. Öka inte Kraft eller Topp utan att kontrollera porten och därefter utföra ett säkerhetstest. |
| 4 | STOP Det inlärda tillståndet har ändrats. Kontrollera säkerhetslisten, kontakterna och ledningarna; bygla inte skyddsanordningen. |
| 5 | Interna parametrar Vänta 30 s och skicka styrsignalen igen. Om felet återkommer, kontakta RUA1-service. |
| 6 | Manövergräns / temperatur Vänta några minuter så att motorn hinner svalna. Kontrollera den föreskrivna manövreringsfrekvensen och det mekaniska motståndet. |
| 7 | Elektroniska kretsar Koppla från strömförsörjningen i några sekunder och försök igen. Kontakta service om felet kvarstår. |
| 8 | Kontinuerlig styrsignal Kontrollera timern eller om en styringång är aktiv hela tiden. Om porten avsiktligt hålls öppen kan detta vara förväntat. |
Styrenhetens lysdioder
BLUEBUS, STOP, P.P., OPEN, CLOSE
| Lysdiod / status | Betydelse |
|---|---|
| BLUEBUS lyser inte | Strömförsörjningen saknas eller ett fel har uppstått. Kontrollera nätanslutningen och säkringarna. |
| BLUEBUS lyser med fast sken | Allvarligt fel. Koppla från strömförsörjningen på ett säkert sätt och kontrollera anslutningarna; kontakta service om felet återkommer. |
| BLUEBUS blinkar en gång per sekund | Normal drift. |
| BLUEBUS blinkar snabbt två gånger | Ändrat ingångstillstånd eller mottagen styrsignal. |
| BLUEBUS blinkar i en serie | Kod enligt avsnittet diagnos av signallampan. |
| STOP lyser | Korrekt STOP-status har lärts in. |
| STOP lyser inte | Ändrad STOP-status eller inlärningen är inte slutförd; kontrollera skyddet. |
| P.P./OPEN/CLOSE lyser | Motsvarande potentialfria kontakt är aktiv. |
| P.P./OPEN/CLOSE lyser inte | Motsvarande kontakt är inte aktiv. |
LED L1–L8
Vid normal drift betyder att LED:en lyser att nivå I-funktionen är aktiverad; släckt betyder att den är avstängd. L1 automatisk stängning, L2 stängning efter fotocell, L3 alltid stängd, L4 inbromsning, L5 toppbelastning, L6 förblinkning, L7 CLOSE = delöppning, L8 slav. En enskild blinkande LED kan indikera programmering; L1/L2 tillsammans begär inlärning av enheter, L3/L4 tillsammans inlärning av körsträckan.
Läsa felhistoriken
- Håll SET intryckt i cirka 3 s och släpp när L1 blinkar; välj ingång L8 med OPEN/CLOSE.
- Håll SET intryckt; efter cirka 3 s tänds LED-lamporna för de manövrer där ett fel registrerats.
- Med SET fortfarande intryckt väljer du en specifik post med OPEN/CLOSE. L1 är den senaste posten och L8 den åttonde senaste.
- Läs av antalet blinkningar för den valda posten enligt diagnosen av signallampan. Släpp SET och vänta tills programmeringen är klar.

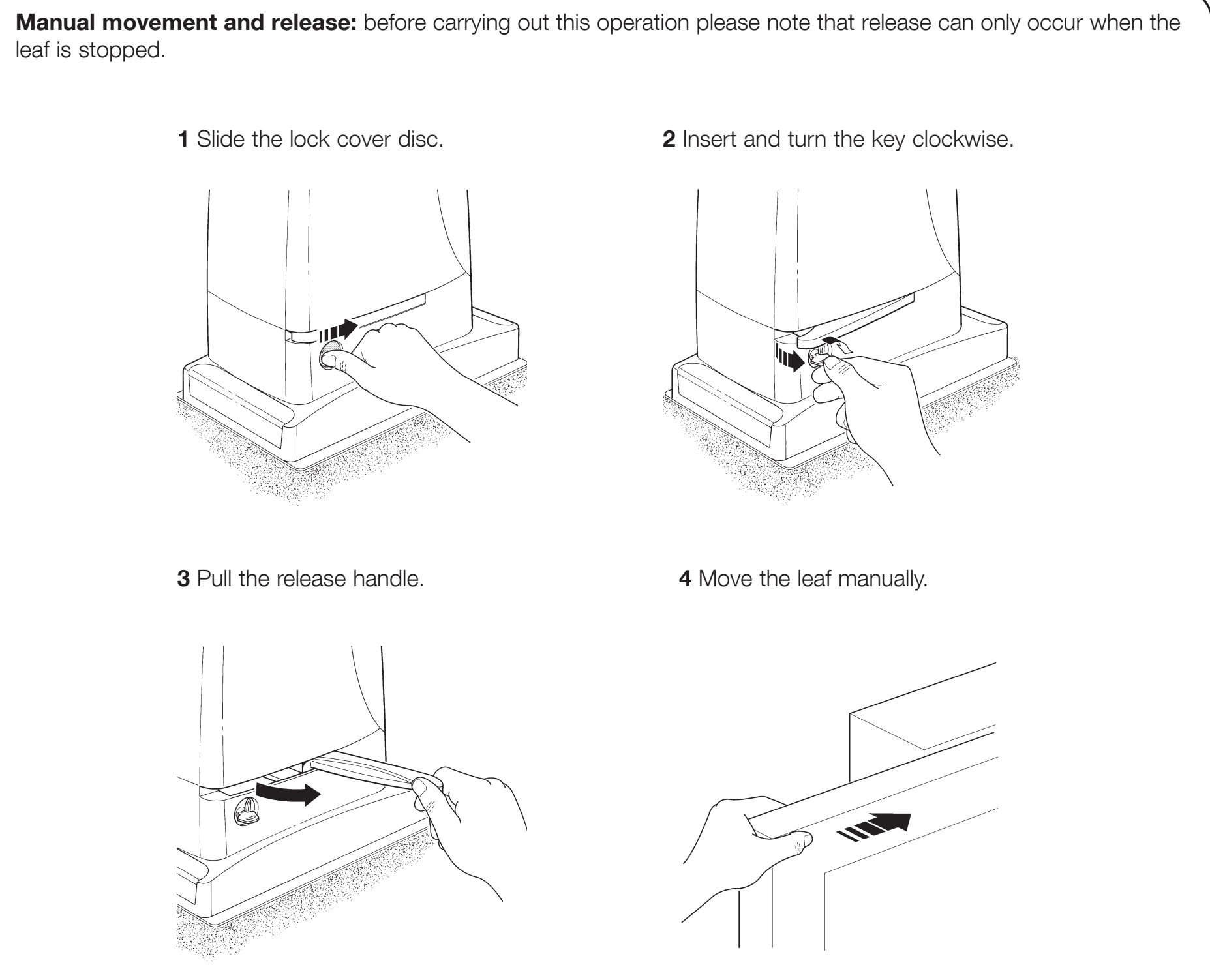

Manuell frikoppling av NICE RUN2500P
Stoppa grinden, koppla bort strömförsörjningen och säkra grindbladet mot okontrollerad rörelse. Frikoppling får endast göras när grinden står stilla.
- Skjut undan låsskyddet.
- Sätt i nyckeln och vrid den medurs.
- Dra ut frikopplingsspaken.
- Förflytta grindbladet för hand och under kontrollerade former.
Återställ låsningen genom att utföra momenten i omvänd ordning. Kontrollera att växellådan åter griper i innan du slår på strömmen igen. Förvara nyckeln tillgängligt även när infarten är stängd.
Tekniska data för NICE RUN2500P
Data för 230 V-versionen RUN2500P. Kontrollera alltid även de elektriska värdena och versionen mot märkskylten på den levererade motorn. Märkvärdena gäller ungefär vid 20 °C.
| Parameter | Värde |
|---|---|
| Modell | RUN2500P – induktivt beröringsfritt gränsläge |
| Typ och styrning | Elektromekanisk motor för skjutgrind, RUA1; insticksbar radiomottagare ingår inte med en fristående motor. |
| Motor- och nätspänning | 230 V AC, 50/60 Hz; tolerans enligt märkskylten för den levererade versionen. |
| Max. vikt / längd | 2 500 kg / 18 m; ytterligare villkor och tillgängliga cykler enligt lämplighetstabellerna. |
| Kuggdrev | 18 tänder, modul 4, delning cirka 12,6 mm; delningsdiameter 60 mm. |
| Topmoment / kraft | 50 Nm / 1 390 N |
| Märkmoment / kraft | 30 Nm / 830 N |
| Tomgångshastighet | 0,17 m/s vid 50 Hz, cirka 10,2 m/min. |
| Märkhastighet | 0,14 m/s vid 50 Hz, cirka 8,4 m/min. |
| Märkfrekvens vid 15 m grindblad | 15 cykler/h vid märkmoment och 15 m grindblad. Dessutom gäller begränsningar utifrån längd, vikt och temperatur; detta är inte ett antal cykler utan avbrott. |
| Kontinuerlig drift | Högst 60 min vid märkmoment, med ytterligare begränsningar för antalet cykler. Vid 50 °C högst 10 min; med 15 m grindblad högst 7 cykler/h. |
| Effekt / ström | Start 870 W / 3,8 A; märkeffekt 600 W / 2,7 A. |
| Elsäkerhetsklass | Klass I – skyddsjord PE. |
| FLASH | En eller två signallampor med 12 V / 21 W-lampa vardera; inte avsedd för kontinuerlig hjälpmatning. |
| S.C.A. | 24 V DC, max. 4 W, spänning −30 % / +50 %. |
| Hjälpmatning | 24 V DC, −30 % / +50 %, max. 100 mA totalt; korrekt polaritet för STOP/P.P.. |
| BlueBUS | Max. 15 belastningsenheter; fotocellerna är polaritetsoberoende. |
| STOP | Potentialfri NO/NC eller motstånd 8,2 kΩ; inlärt tillstånd. |
| P.P., OPEN, CLOSE | Potentialfria NO-kontakter. |
| Radio / antenn | SM-kontakt, mottagare väljs separat. Antennanslutning 52 Ω, RG58 eller likvärdig koaxialkabel. |
| Programmering | 8 ON/OFF-funktioner och 8 parametrar; nivå I och II. |
| Inlärning | BlueBUS-enheter, typ av STOP-ingång samt körsträcka med inbromsningspunkter/delöppning. |
| Drifttemperatur | −20 till +50 °C |
| Kapslingsklass | IP44 |
| Olämplig miljö | Sur, salthaltig eller potentiellt explosiv atmosfär. |
| Yttermått | 400 × 255 × 390 mm enligt den tekniska tabellen; monteringsmåtten finns i originalritningen nedan. |
| Motorns vikt | 24,5 kg |
| Livslängd | Cirka 150 000–450 000 cykler beroende på summan av indexvärdena och diagrammet; ingen garanti. |
Drivenhetens mått
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
