NICE Robus Hi-Speed RB500 HS – snabb motor för skjutgrindar (A)
| Produkttillgänglighet: | ersatt | Produkten tillverkas inte längre, men som tur är har den ersatts av en nyare modell. |
|---|
Produktbeskrivning NICE Robus Hi-Speed RB500 HS – snabb motor för skjutgrindar (A)
Ersättare finns tillgänglig!
Den snabba drivenheten för skjutgrindar NICE Robus Hi-Speed RB500 HS har ersatts av en nyare modell NICE Robus Hi-Speed RBS600 HS.
NICE Robus Hi-Speed RB500 HS-motorn är avsedd för snabb manövrering av skjutgrindar upp till 500 kg och en fri passagebredd på upp till 7 m. Den har en elektromekanisk stoppbrytare. Motorn är självhämmande.
Den fristående skjutgrindsmotorn NICE Robus Hi-Speed RB500 HS (vår kod NICE-RB500HS-A) innehåller:
- en elektromekanisk NICE Robus Hi-Speed RB500 HS-motor med en kapacitet på 500 kg och en maximal grindbladslängd på 7 m samt en inbyggd styrenhet RBA3/HS utan radiomottagare (OXI).
- 2 × frikopplingsnycklar för manuell manövrering av motorn (behövs vid strömavbrott)
- monteringskomponenter för motorn, förankringsdetaljer och fäste samt ändlägesstopp för motorns gränslägesbrytare
Motorn är kompakt, säker och praktisk och passar utmärkt för både privat och kommersiellt bruk. Slagtåligt hölje, stomme av aluminiumlegering med epoxylackering.
Motorn passar för automatisering av skjutgrindar med en vikt på upp till 500 kg och en grindbladslängd på 7 m. Värdena gäller under de förhållanden som tillverkaren anger, såsom väderpåverkan, temperaturskillnader, grindens styvhet och framför allt att grinden löper lätt. Det är inte alltid möjligt att uppnå detta eller påverka förhållandena, så vi rekommenderar att NICE Robus RB500-motorn används för grindar som ligger på 80 % av dessa värden. Se kapitlet Val av motor för mer information.
Mycket användarvänlig teknik BlueBUS gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
Temperatursensorn anpassar motorns dragkraft efter klimatförhållandena. Motorn har även ett temperaturskydd.
Justerbar hastighet, kraft och paustid för motorns automatiska stängning samt mycket mer – se Programmering.
Diagnostik via varningsljus.
Kugghjulet modul 4 är kompatibelt med kuggstången i vårt sortiment.
Robus 500HS-motorns funktion ”Underordnad enhet” säkerställer automatisk synkronisering av två motorer. Det innebär att det går att automatisera två skjutgrindar som löper mot varandra.
Motorn NICE Robus RB500HS är en elektromekanisk motor som passar klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsnormer.
Tillbehör som är kompatibla med NICE Robus RB500HS-motorn
Vi rekommenderar också att du köper kompatibla tillbehör till motorn eller väljer något av våra redan färdigkomponerade paket till ett förmånligt pris:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att grinden rör sig genom att blinka – lämpligt vid utfarter med dålig sikt. Det har också en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | |
| Fotoceller | Vid stängning upptäcker de hinder och stoppar rörelsen – grinden kör inte på bilen eller någon person. | |
| Sändare |
För fjärrstyrning av grinden. |
- Era One (ON2E, ON4E) |
| Mottagare | Krävs för fjärrstyrning av grinden. | - OXI - SMXI |
| Antenn | För bättre räckvidd på fjärrkontrollen. | - inbyggd i varningsljuset LUCYB, MLBT - ABFKIT-ensam antenn |
| Knappsats | Om du skulle glömma fjärrkontrollen, om många fordon eller personer besöker dig eller om du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. | - MOTXR |
| Kuggstång | Krävs för att automatisera motorn – utan kuggstång har motorn inget att driva grinden med. | - nylon LZ-1 med stålförstärkning - stål LZ-2 - INOX LZ-7 |
Manualer och dokument för nedladdning
Gränsvärden för NICE Robus RB500-HS-driften
De angivna värdena rekommenderas av tillverkaren NICE. Av erfarenhet rekommenderar vi att man lämnar en marginal på cirka 80 % av de angivna värdena:
| Maximalt | Rekommenderat | |
|---|---|---|
| Grindbladets längd | 7 m | 5 m |
| Grindbladets vikt | 500 kg | 400 kg |
Om driften används till max minskar dock dess livslängd – se den ungefärliga beräkningen av driftens livslängd utifrån belastningsfaktorer:
Livslängd för NICE Robus RB500-HS-driften
Beräkna belastningsindexen för grindbladets vikt och längd i tabellen nedan och lägg till index för övriga faktorer om de förekommer. Läs sedan av driftens livslängd i diagrammet, angiven i antal cykler.
Exempel: Jag har en grind med en passagebredd på 4,5 m och en konstruktionsvikt inklusive fyllning på upp till 200 kg (standardgrind). Jag beräknar indexet för grindbladets längd till cirka 15 och lägger till grindens viktindex på 10 samt, för säkerhets skull, ett index på 10 för låg temperatur eftersom vintrarna är stränga här. Det ger ett totalindex på 35. Av diagrammet framgår att driftens livslängd är cirka 120 000 cykler. Med 10 manövreringar per dag motsvarar det en livslängd på cirka 32 år.
| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindbladets vikt |
Rekommenderat högsta totalindex är högst 75 %. (dvs. 40 000 cykler, vilket vid normal drift med 10 cykler per dag motsvarar 10 år)
|
|
| Upp till 200 kg | 30 | |
| 200–400 kg | 40 | |
| Grindbladets längd | ||
| Upp till 4 m | 15 | |
| 4–6 m | 25 | |
| 6–7 m | 35 | |
| Övriga faktorer (om sannolikheten för att de förekommer är större än 10 %) | ||
| Omgivningstemperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | 10 | |
| Dammig miljö | 15 | |
| Salt miljö | 20 | |
| Aktivering av fotoceller | 20 | |
| Aktivering av STOP-ingången | 30 | |
| Hastighet högre än "L4 – Snabb" | 25 | |
| Aktiv toppfunktion | 25 | |
Montering av NICE Robus RB500HS-driften

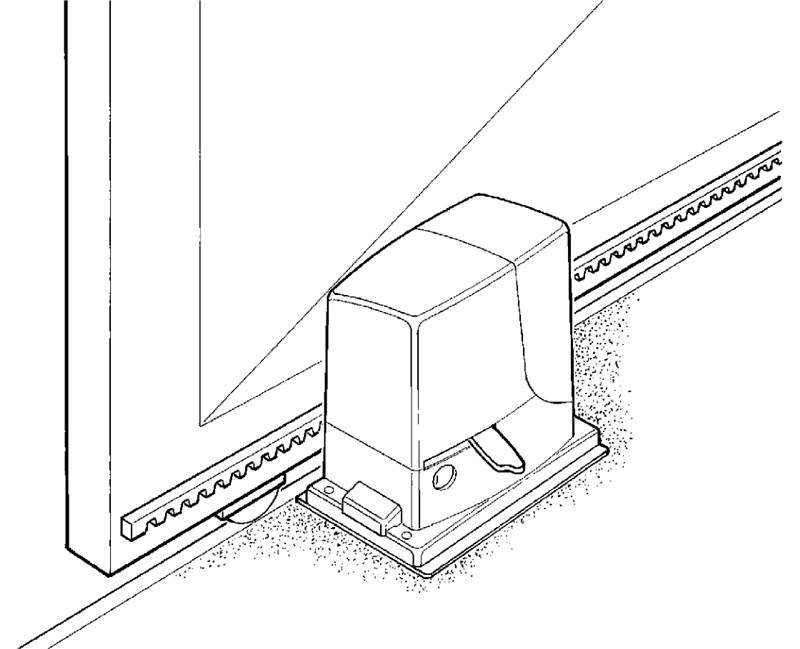

Monteringssätt för driften skiljer sig mellan markgående skjutgrind och självbärande skjutgrind olika. För en markgående grind monteras driften vanligtvis i nivå med marken, medan en självbärande grind behöver drivmotorerna höjas med exempelvis gängstänger (gängstång Ø8), ett egentillverkat fäste, en betongsockel eller liknande. Det avgörande är kuggstångens höjdplacering, så att den passar optimalt in i drivmotorns kugghjul, se Kuggstång och ändstopp.
Kabeldragning

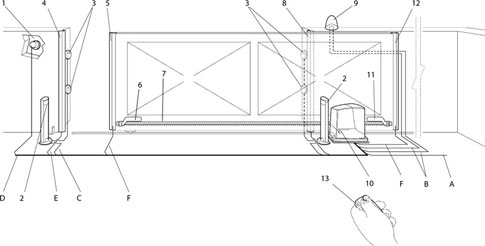

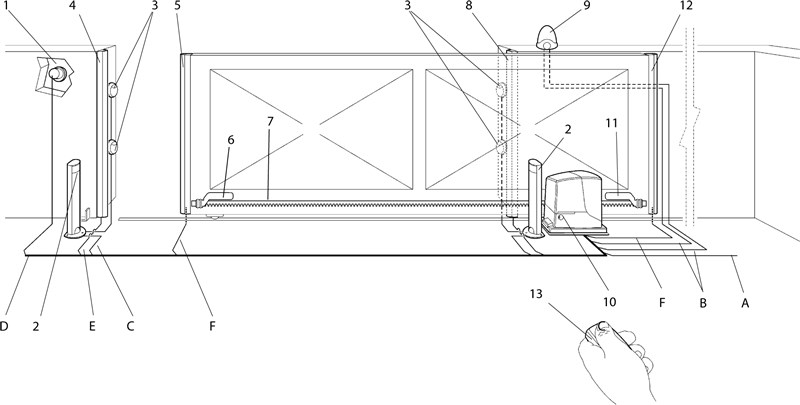

En typisk (valfri) koppling av drivmotor med tillbehör ser ut så här:
Tillbehörslista
|
|
Kabelspecifikationer
| Användningsområde | Typ | Max. längd |
|---|---|---|
| A. Strömförsörjning | 3×1,5mm2 | 30 m, vid längre längd 3×2,5 mm2 + jordning |
| B. Varningsljus med antenn |
2×0,5 mm2 |
20 m 20 m (rekommenderat under 5 m) |
| C. Fotoceller | 2×0,5 mm2 | 30 m, över 30 m 2×1 mm2 |
| D. Nyckelbrytare | 4×0,5 mm2 | 50 m (eller 2 st. 2×0,5 mm2) |
| E. Statiska säkerhetslister | 2×0,5 mm2 | 30 m |
| F. Rörliga säkerhetslister | 2×0,5 mm2 | 30 m |
Montering
Se "På vilken höjd ska jag montera drivenheten".
Kuggstång och dess ändstopp
Grindens rörelse bygger på att drivningens kugghjuls vridmoment överförs till en linjär rörelse via kuggstångsdrivningen på drivningens kuggstång. De två vanligaste typerna av kuggstänger är:
 |
Kuggstång av nylon (eventuellt med stålförstärkning) – fästs på grinden med självgängande skruvar genom öglorna. Passar bäst för relativt lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan kugghjulet av stål och kuggstången av nylon. |
 |
Kuggstång av stål – fästs på grinden genom att gängade fästen svetsas fast, och kuggstången skruvas sedan fast i dem. Används för längre och tyngre grindar. Rörelsen är något mer högljudd på grund av friktionen mellan kugghjulet av stål och kuggstången av stål. |
Det avgörande är att drivningens kuggmodul är kompatibel med kuggstångens modul. Drivenheten NICE Robus RB500HS har kuggmodul 4.
Drivenheten känner av ändläget vid öppning och stängning med hjälp av ändstopp som monteras på kuggstången:

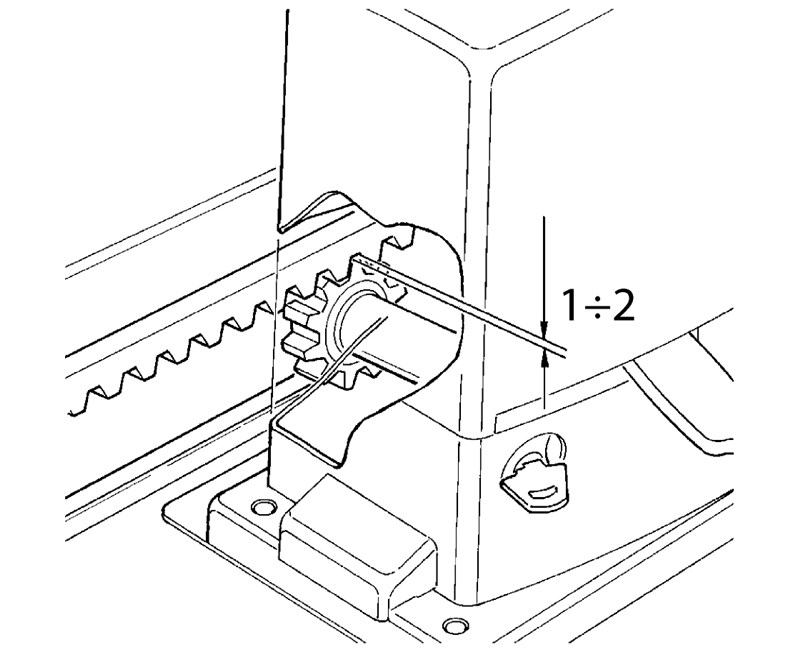

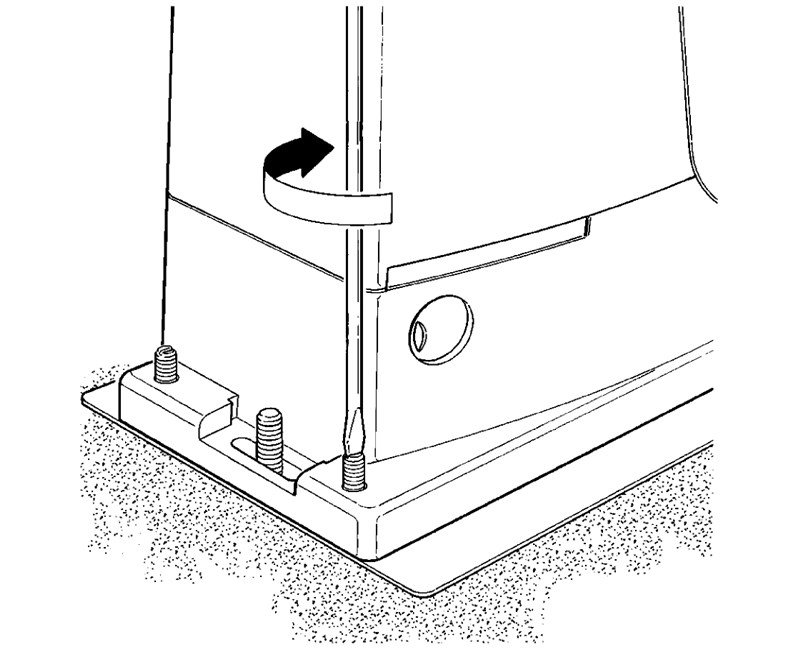

| 1. Justera drivenheten så att den står plant med hjälp av de fyra justeringspunkterna | 2. Både grinden och drivenheten måste stå plant | 3. Lämna ett spel på cirka 1–2 mm mellan kuggstången och drivningens kugghjul, så att grindens tyngd inte belastar drivenheten. |
 |
 |
 |

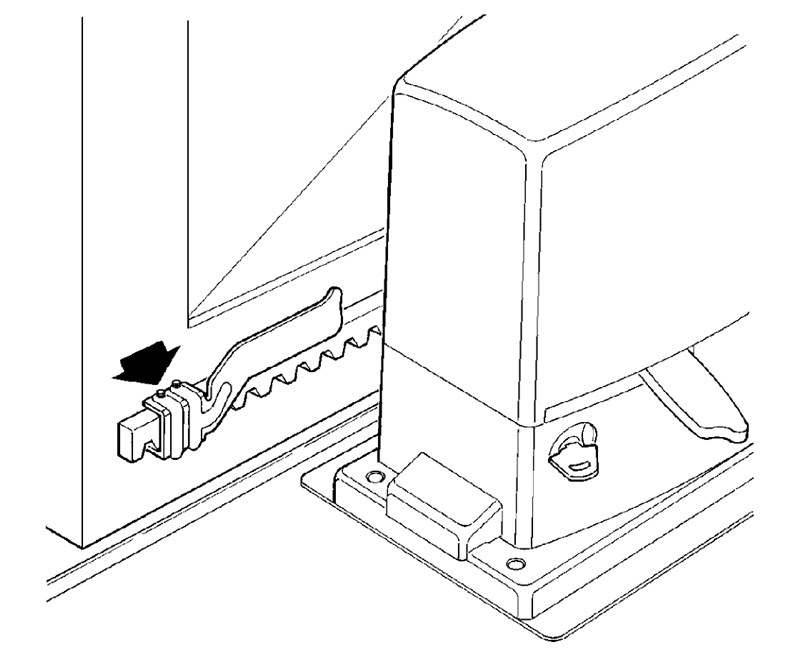

| 4. Dra åt drivenhetens fästen så att den inte rör sig när den belastas | 5. Ställ grinden i öppet/stängt läge och montera ändstoppen så att de aktiverar drivenhetens brytare i ändläget. | |
 |
 |
Manuell frikoppling av drivenheten NICE Robus RB500HS
 |
Vid strömavbrott kan du inte styra grinden med fjärrkontrollen. Därför kan drivenheten frikopplas med en frikopplingsnyckel så att grinden kan manövreras manuellt: |

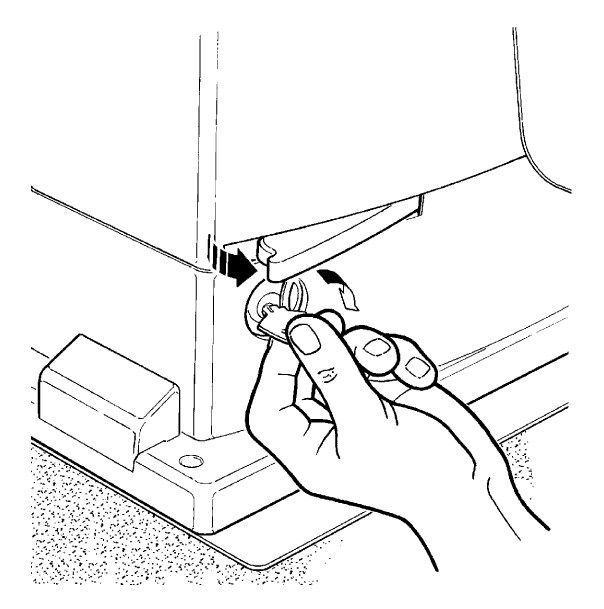

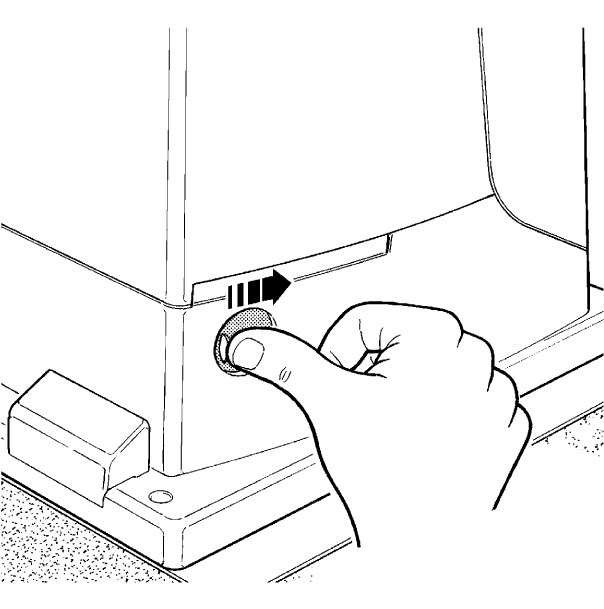

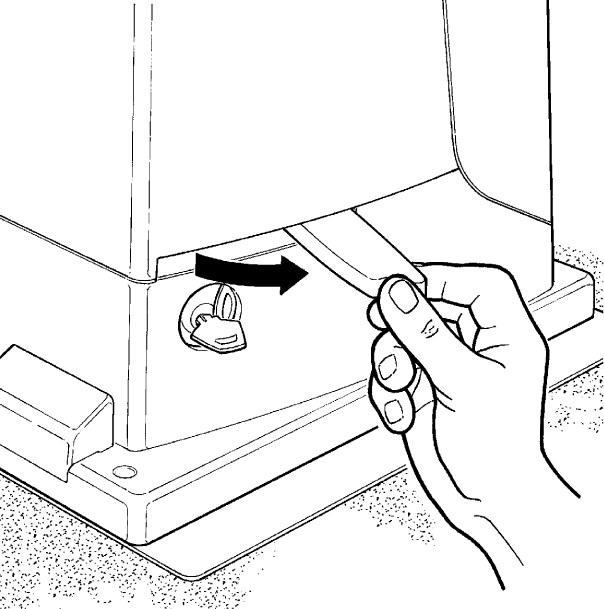

| 1. Skjut undan locket över frikopplingslåset | 2. Sätt i frikopplingsnyckeln och vrid den medurs |
|---|---|
 |
 |

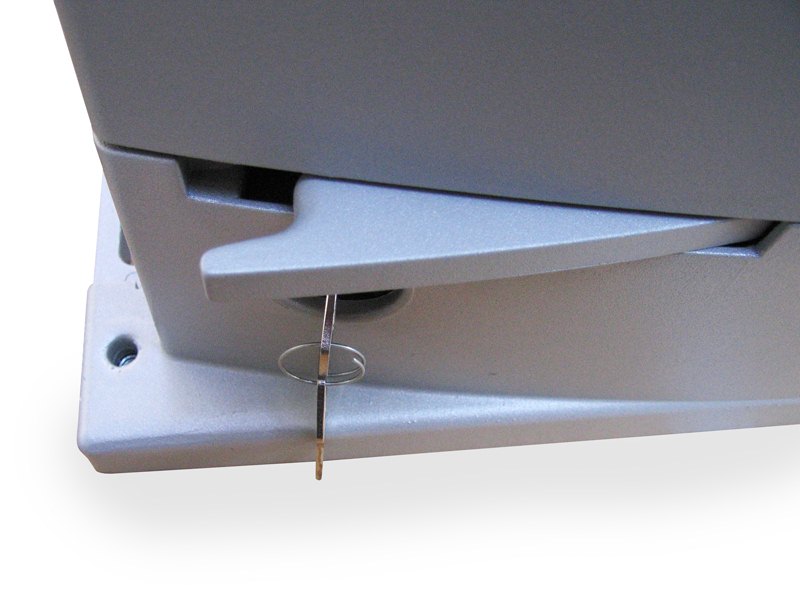

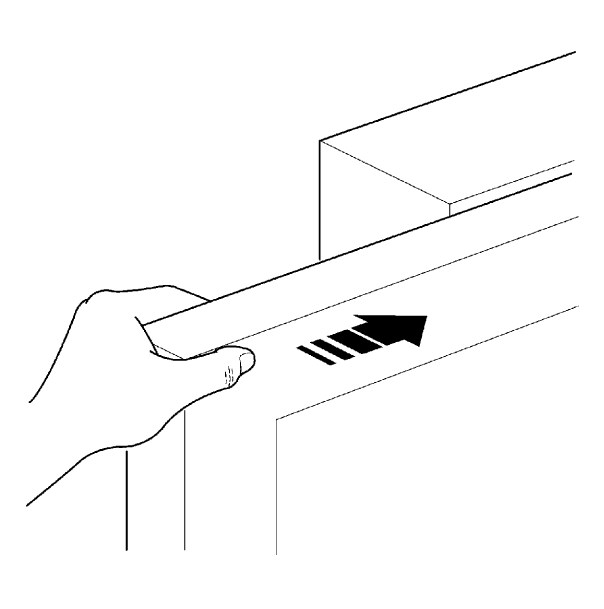

| 3. Dra ut frikopplingsspaken | 4. Grinden kan nu manövreras manuellt |
 |
|
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
