NICE Hyke HK7224 – motor för slaggrind utan styrenhet, för grindblad upp till 3,5 m/330 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
7 471,48 kr inkl. moms
| Vikt |
|---|
| 9,50 kg |
Produktbeskrivning NICE Hyke HK7224 – motor för slaggrind utan styrenhet, för grindblad upp till 3,5 m/330 kg

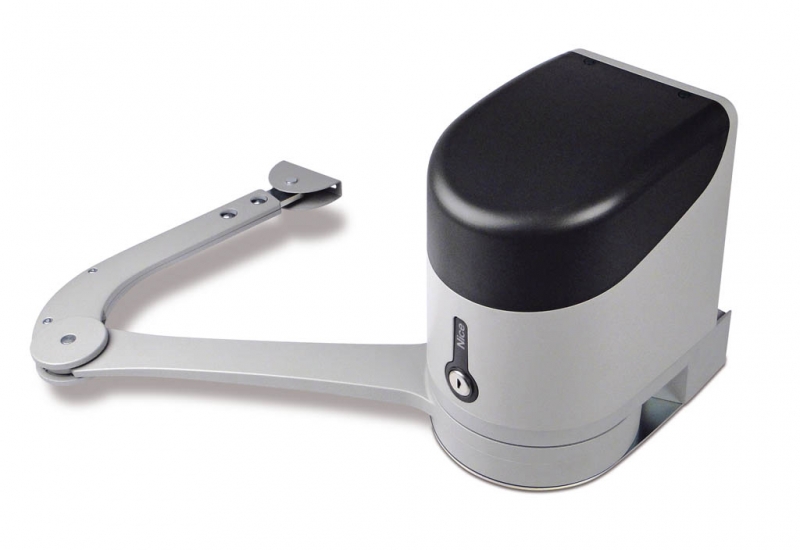

NICE HYKE HK7224 är ledad självhämmande motor för ett grindblad på en slaggrind. Den har en motor på 24 V DC med encoder och en justerbar ledad arm.
HK7224 innehåller ingen styrenhet. Det är den andra motorn till en tvåbladig grind och ansluts till drivenheten NICE HYKE HK7024, som styr hela anläggningen. HK7224 får inte anslutas direkt till 230 V. Tillbehören ansluts och ställs in på enheten i HK7024.
Drivenheten är avsedd för grindblad på upp till 3,5 m eller 330 kg enligt användningsdiagrammet. Den lämpar sig även för mer intensiv användning; tillåten drift beror på belastning, montering och temperatur. Vid strömavbrott kan den frikopplas manuellt med en nyckel.
Styrning och kompatibla tillbehör
En styrenhet i HK7024 styr ett eller båda grindbladen. Följande anslutnings- och programmeringsanvisningar gäller för HKA2R10 med SM-kontakt, åtta lysdioder L1–L8 och en 12-läges motorväljare. Kontrollera märkningen och layouten på det faktiska kretskortet innan tillbehör ansluts.
| Vad | Varför | Typ |
|---|---|---|
| Styrning | Styrning av en eller två HYKE-motorer. Motoranslutning. |
|
| Mottagare och fjärrkontroll | Fjärrstyrning som passar mottagarens kodning. Parkoppling och kommandon. | |
| Säkerhetsfotoceller | Skyddar passageområdet beroende på placering. Anslutning och adressering. |
|
| Varningsljus | Varnar när grinden är i rörelse och signalerar fel. FLASH-utgång. |
|
| Säkerhetslist | Skyddar riskområden när grinden kommer i kontakt med ett hinder. STOP-ingång. |
|
| Nyckelbrytare | Kopplar en potentialfri styrsignal. Ingångarna SbS, OPEN och CLOSE. |
|
| Frikoppling från utsidan | Manuell öppning om du inte kan komma åt drivenheten vid strömavbrott. |
|
| Reservströmförsörjning | Några manövreringar vid strömavbrott. Val och anslutning av batteri. |
|
| Elektriskt lås | Extra låsning av grindbladet beroende på dess utförande. ELS-utgång. |
|
Separat motor och grindstyrning
| Modell | Innehåll och användning |
|---|---|
| HK7024 | Drivenhet med ledad arm, monteringsfästen, manuell frikoppling och inbyggd styrenhet. Styr ett grindblad eller, tillsammans med HK7224, två grindblad. |
| HK7224 | Drivenhet med ledad arm och manuell frikoppling, utan egen styrenhet. Det andra grindbladet styrs av styrenheten i HK7024. |
| Separat drivenhet och sats | Mottagare, fjärrkontroll, fotoceller, varningsljus och reservbatteri ingår inte automatiskt med varje separat motor. Jämför utrustningen i den specifika satsen. |
Satser för ett eller två grindblad
Satserna innehåller en mottagare OXIBD och en fjärrkontroll ON2E. Versionen med fotoceller innehåller dessutom EPMB; versionen med tillbehör innehåller också ELDC. Två motorer ökar inte gränsvärdet för ett grindblad.
| Ett grindblad | Separat drivenhet | Två grindblad |
|---|---|---|
1 × HK7024. En HKA2R10-styrenhet. | Separat HK7224
En motor. Utan styrenhet. |
1 × HK7024 + 1 × HK7224. En HKA2R10-styrenhet. |
Grindbladets längd och vikt samt utrymme för drivenheten
3,5 m och 330 kg är separata maxgränser. Med armen i full längd får grindbladet vara 3,5 m långt och väga upp till 200 kg, eller väga upp till 330 kg vid en längd på högst 1,8 m. Läs av mellanvärdena i diagrammet utifrån längden och vikten för ett grindblad.
A = arm i full längd, B = förkortad arm. Den horisontella axeln visar grindbladets längd i meter och den vertikala dess vikt i kilogram. Vid förkortad arm ska den nedre kurvan B användas och öppningsvinkeln får vara högst 90°. Gränsvärdena för armen i full längd får inte användas för en förkortad arm.
För själva drivenheten krävs ett fritt monteringsutrymme med en bredd på minst 210 mm. Kontrollera hela armens rörelsebana och avståndet till väggen eller staketet; måtten nedan anger monteringsgeometrin, inte ett universellt stolpmått.
Montering av fästen och ledad arm
Montering, elanslutning och provning ska utföras av en fackkunnig tekniker. Koppla från nätströmmen och eventuell batteriförsörjning före arbetet. Grinden ska röra sig lätt längs hela rörelsebanan, får inte öppnas eller stängas av sig själv och dess infästning får inte ge efter.
Motorfästet ska monteras vågrätt på ett stadigt underlag. Fäst armfästet i grindbladets bärande ram, inte i en svag fyllning. Placera drivenheten så att nyckeln och frikopplingsspaken är lätt åtkomliga. Monteringsplatsen får inte översvämmas; montera vid behov drivenheten högre över marken. Dra kablarna så att vatten och kondens inte rinner in i drivenheten.
| Utrymme E | Val av arm |
|---|---|
| E minst 650 mm | Arm i full längd; bestäm vinkel och avstånden A/B utifrån monteringsdiagrammet. |
| E från 300 till 650 mm | Förkortad arm; öppningsvinkel högst 90° och striktare diagram för grindbladets vikt. |
| E mindre än 300 mm | Den angivna monteringen är inte tillåten. Välj en annan placering eller en annan lämplig lösning. |
A anger drivenhetsfästets placering i förhållande till gångjärnsaxeln; B anger gångjärnsaxelns avstånd från monteringsytan enligt ritningarna. Båda måtten anges i millimeter.
- Mät B och välj önskad öppningsvinkel. Med armen i full längd är maxvärdet 110°.
- Dra en horisontell linje från värdet B i diagrammet till området för önskad vinkel. Läs av det tillåtna intervallet för A vid skärningspunkterna. Till exempel ger B = 200 mm och en öppningsvinkel på 110° ungefär A = 300–345 mm.
- Montera den raka och vinklade armen med tappar och låsringar. Motorkonsolen och grindbladets konsol måste efter monteringen ligga på samma horisontella nivå.
- Använd motorkonsolen som mall, markera fyra fästpunkter och fäst den med lämpliga ankare. Fäst motorn på konsolen med de två medföljande skruvarna.
- Frikoppla motorn. Med den raka armen, bestäm konsolens position på grindbladet när armen är så långt utdragen som möjligt, så att armen stannar i sitt ändläge. Fäst konsolen horisontellt och säkra tappen med låsringen.
- För grindbladet för hand genom hela rörelsebanan. Armen får inte slå i väggen, staketet eller grindbladet, och dess rörelse får inte skapa någon oskyddad kläm- eller skärrisk. Ställ sedan in ändlägena och lås motorn igen.
Montering med förkortad arm
Med förkortad arm väljer du A i området 90°–95° i monteringsdiagrammet; grindbladets faktiska öppningsvinkel är fortfarande högst 90°. Konsolens position på grindbladet bestäms med motorn frikopplad: tryck den vinklade armen mot det stängda grindbladet så långt det går. Se till att E är minst 300 mm, att öppningsvinkeln är högst 90° och att du följer den nedre gränskurvan. Håll konsolen mot grindbladet vid en provöppning för hand och kontrollera att varken den böjda armen eller dess led stöter i något hinder. Fäst konsolen först när hela rörelsebanan har kontrollerats.
Mekaniska öppnings- och stängningsstopp
- Frikoppla motorn och för grindbladet för hand till önskat öppet läge.
- Vrid plastskivan A på motorns undersida och ställ in öppningen under armen enligt bilden.
- Placera stoppet B i närmaste lämpliga läge. Det måste snäppa i ordentligt; jämför märkningen OK/NO.
- Vrid skivan så att stoppet inte kan falla ur. Finjustera med justerskruven C.
- Om grinden saknar ett stängningsstopp på marken ställer du in även stängningsstoppet på samma sätt. Dra slutligen åt muttern D ordentligt så att skivan inte kan vrida sig av sig själv.
- När stoppens läge har ändrats ska du utföra en ny inlärning av ändlägena och tester.
Manuell frikoppling vid strömavbrott
Stoppa rörelsen och koppla från strömmen innan du frikopplar. Se till att grindbladet inte kan börja röra sig av sig självt; håll det under kontroll vid blåst.
- Sätt i nyckeln A och vrid den 90° medurs.
- Vrid den utskjutande spaken B 90° moturs. Grindbladet kan nu flyttas för hand.
- Lås igen genom att föra tillbaka spaken till lodrätt läge och trycka in den i sitt fäste. Vrid nyckeln 90° moturs och ta ut den.
- När spaken har tryckts in för du grindbladet några centimeter för hand i öppningsriktningen så att växeln låses helt. Kontrollera att spaken är helt inskjuten och att drivenheten är låst innan du kör den elektriskt. Använd inte grinden om säkerhetsfunktionen är felaktig förrän felet har åtgärdats.
Elanslutning av motorer och tillbehör
Koppla från 230 V-nätet och reservbatteriet innan du öppnar kåpan. Nätanslutning och skyddsjord ska utföras av en behörig tekniker. Installationen ska ha en anordning som möjliggör fullständig frånkoppling, och kablarna ska vara fastsatta så att de inte kan dras loss.
Öppna kåpan till HK7024, lyft upp styrenheten och dra kablarna genom den nedre kabelgenomföringen. Säkra nätkabeln med en kabelklämma. HK7224 får motorström och en separat encoderledning från styrenheten HK7024.
| Ledning | Ledartvärsnitt och maxlängd |
|---|---|
| Nätanslutning till HK7024 | 3 × 1,5 mm², upp till 30 m. Vid längre matningskabel: 3 × 2,5 mm² och skyddsjord vid automatiseringen enligt installationsplanen. |
| Den andra motorn HK7224 | 3 × 1,5 mm², upp till 10 m. Två arbetsledare och en skyddsledare enligt motorns plintar. |
| Encoder till den andra motorn | 2 × 1 mm², upp till 10 m. Motor- och encoderledningarna kan ersättas med en kabel på 5 × 1,5 mm²; anslut varje ledare till motsvarande plint. |
| BlueBUS | 2 × 0,5 mm², upp till 20 m; över 20 m, högst 40 m, 2 × 1 mm². |
| Varningslampa | 2 × 0,5 mm², upp till 20 m. |
| Antenn | Skärmad RG58, högst 20 m; rekommenderad längd är under 5 m. |
| OPEN/CLOSE-brytare | Två kablar på 2 × 0,5 mm² eller en kabel på 4 × 0,5 mm², upp till 50 m. |
| Elektriskt lås | 2 × 1 mm², upp till 6 m. |
M1, M2 och encodrar
M2 är grindbladet som öppnas först; M1 stängs först. Vid en enkelgrind används utgång M2 och motsvarande ingång ENC2; M1 förblir oanvänd. Vid två grindblad ansluts varje motor till sin egen encoder. Använd standardmotorn HK7224 som passar denna konfiguration.
Anslut arbetsledarna på motorns plintar till de yttre kontakterna märkta M; skyddsledaren ansluts till plinten med jordningssymbolen. Anslut encodrarna till respektive par ENC1/ENC2 utan polaritet. Om rotationsriktningen behöver korrigeras ska du efter frånkoppling av strömmen byta plats på endast motorns yttre arbetsledare, inte skyddsledaren.
Kopplingsschema för styrenheten HKA2
Förklaring:
- FLASH = varningslampa
- EL/ELS = elektriskt lås
- OGI = indikatorlampa för öppen grind
- TX/RX = sändare/mottagare för fotoceller
- NO = normalt öppen kontakt
- NC = normalt sluten kontakt.
Diagrammet visar ingångarna och deras funktioner; välj utrustning utifrån den aktuella konfigurationen.
Tillbehörsplintar, spänning och polaritet
| Plint | Funktion och anslutning |
|---|---|
| Hjälpmatning | SbS (+) och STOP (−), 24 V DC, högst 200 mA sammanlagt. Använd hjälpmatningens pluskontakt på SbS-plinten och hjälpmatningens minuskontakt på STOP-plinten. Kontrollera motsvarande kontakter på det monterade kretskortet innan anslutning; hela paret för kommandoingången är inte en strömutgång. Detta är avsett för matning av mindre tillbehör, inte motor, varningslampa eller elektriskt lås. |
| BlueBUS | Två ledare för både kommunikation och strömförsörjning; utan polaritet +/−. Högst 15 BlueBUS-enheter, beroende på enheternas strömförbrukning. EPMB ansluts parallellt. |
| FLASH | För varningslampsfunktionen 12 V DC, högst 21 W; lämplig ELDC. Anslut DC-matningen enligt märkningen för de aktuella plintarna och enheten. Utgå inte från polariteten på den intilliggande utgången. Om märkningen på kretskortet är oläslig måste en tekniker kontrollera anslutningen. |
| ELS | 12 V AC, högst 15 VA för ellås; vid AC skiljer man inte mellan plus och minus. Vid L5 = ON ändras utgången till belysning 24 V DC (−30/+50 %), högst 4 W. Vid ändrad funktion ska du välja en enhet som passar för denna spänning och följa dess DC-polaritet. |
| OGI | Indikering för öppen grind 24 V DC (−30/+50 %), högst 4 W; det går att styra ett litet relä. Vid L8 = ON ändras funktionen till underhållsindikering. Om enheten kräver en bestämd DC-polaritet ska du kontrollera utgångens märkning på det faktiska kretskortet. |
| SbS | Steg-för-steg-kommando via potentialfri NO-kontakt, utan polaritet. Mata inte ingången med extern spänning. |
| OPEN / CLOSE | Öppna / stäng via potentialfria NO-kontakter, utan polaritet. Vid L7 = ON kan CLOSE ändras till delöppning. |
| STOP | Ingång NC, NO eller 8,2 kΩ beroende på den inlärda enheten. Detta är inte ett universellt matningspar; kontaktanslutningen beskrivs nedan. |
Hjälpmatning och styrkontakt har olika funktioner. Mata inte tillbehör via båda kontakterna i samma SbS- eller STOP-par, och kortslut inte paret när du tar ut ström. På HKA2R10 är hjälpmatningen tillgänglig även när Standby är aktiverat.
STOP, säkerhetskant och gångdörr
När det inlärda tillståndet ändras stoppar STOP omedelbart rörelsen och utför en kort reversering. Flera NO-kontakter ansluts parallellt och flera NC-kontakter i serie. Utforma anslutningen av resistiva säkerhetskanter enligt den aktuella enheten; kombinera dem inte med en godtycklig bygel.
Om grinden har en gångdörr måste dess kontrollkontakt förhindra elektrisk rörelse när dörren är öppen. Efter varje ändring av STOP-anslutningen ska du utföra inlärning av enheter och säkerhetstester. Fotoceller och säkerhetskant skyddar mot olika riskområden; den ena ersätter inte automatiskt den andra.
BlueBUS-fotoceller
Fotocellernas sändare TX och mottagare RX EPMB anslut med två ledare till BlueBUS utan polaritet. Varje par måste ha samma adressering på TX och RX, och en annan adressering än de övriga paren. Upprepa inlärningen efter att du har anslutit eller tagit bort en enhet.
| Adress | Vad den skyddar och hur den reagerar |
|---|---|
| PHOTO / PHOTO II | PHOTO cirka 50 cm, PHOTO II cirka 100 cm; yttre par. Stoppar och vänder rörelsen vid stängning. |
| PHOTO1 / PHOTO1 II | PHOTO1 cirka 50 cm, PHOTO1 II cirka 100 cm; inre par. Stoppar och vänder rörelsen vid stängning; vid öppning stoppar den och fortsätter när ljusstrålen inte längre är bruten. |
| PHOTO2 / PHOTO2 II | Skydd av öppningsområdet. Stoppar och vänder rörelsen vid öppning. |
| PHOTO3 | Är inte tillåten för denna HYKE-anslutning. |
Byglarnas läge måste motsvara den valda funktionen, inte bara var fotocellen är fysiskt monterad. Fullständig adressering och anslutning finns även på EPMB-kortet.
Första uppstart och kontroll av styrenheten
Alla knappar och lysdioder som anges nedan finns på styrenheten i HK7024. HK7224 har ingen egen programmering. Innan strömmen ansluts måste kablar, ändstopp, kåpor och skyddsanordningar vara säkert monterade.
- Ställ grindbladen ungefär mitt i rörelsebanan, säkra motorväxlarna och frigör rörelseområdet.
- När strömmen har anslutits ska lysdioden BlueBUS blinka ungefär en gång per sekund. Lysdioderna på fotocellernas TX och RX ska indikera att de får ström, och varningslampan FLASH ska vara släckt i viloläge.
- Om ström saknas eller verkar onormal ska du stänga av enheten och kontrollera anslutningarna och säkringarna. Fortsätt inte med inlärningen om du har upptäckt ett problem.
- Välj rätt motor på väljaren och utför enhetsinlärning innan du lär in positionerna.
12-läges motorväljare
För standardmotorer För HK7024 + HK7224 ställer du DIP 10 = ON och alla övriga lägen 1–9, 11 och 12 = OFF. I Oview motsvaras detta av beteckningen HYKE. Ställ in väljaren när strömmen är frånkopplad och alltid innan du lär in positionerna. Inställningen för HYKE HS gäller inte här.
Inlärning av BlueBUS- och STOP-enheter
- Tryck samtidigt på och håll ned Open ▲ + Stop/Set.
- Släpp båda knapparna när L1 och L2 börjar blinka snabbt, efter cirka 3 sekunder.
- Vänta tills identifieringen är klar. STOP ska lysa och L1/L2 ska vara släckta. L3/L4 kan börja blinka för att indikera att positionsinlärning krävs.
- Inlärning krävs även om inga fotoceller är anslutna och alltid efter att en enhet har lagts till eller tagits bort. Upprepa därefter säkerhetstesterna.
Inlärning av grindbladens positioner
Enheterna måste först ha lärts in och motorväljaren vara rätt inställd. De mekaniska ändstoppen måste vara stadiga och kraften måste vara anpassad till grinden. Övervaka båda motorerna och hela rörelseområdet under inlärningen.
Automatisk inlärning
- Tryck samtidigt på och håll ned Stop/Set + Close ▼.
- Släpp knapparna när L3 och L4 börjar blinka snabbt, efter cirka 5 sekunder.
- Enheten stänger först M1 långsamt till ändstoppet, sedan M2 långsamt till ändstoppet, öppnar därefter M2 och M1 långsamt till ändstoppen och stänger till sist båda grindbladen snabbt. Med en motor lärs endast det tillhörande grindbladet M2 in.
- När inlärningen har slutförts slocknar L3 och L4. Kontrollera därefter att grinden öppnas och stängs normalt några gånger.
- Avbryt rörelsen med knappen Open eller Close. Koppla från både nätströmmen och batteriet innan du åtgärdar felet. Om M1/M2 är förväxlade ska även deras pulsgivare byta plats; om rotationsriktningen är fel ska du byta de yttre motorkablarna för den aktuella motorn.
- Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 börjar blinka. När orsaken har åtgärdats upprepar du förfarandet från början.
Manuell inlärning och vad positionerna betyder
Med manuell inlärning kan positionerna ställas in separat. Ett kort tryck på Open/Close växlar lysdiod; om du håller knappen intryckt rör sig motorn. Position 0 är stängningsändläget, position 1 är öppningsändläget och A är den önskade stoppositionen mellan dem.
| Lysdiod – position | Vad som sparas |
|---|---|
| L1 – 0/M1 | Fullständig stängning av grindblad M1 mot det mekaniska ändstoppet. |
| L2 – 0/M2 | M1 helt stängt mot det mekaniska ändstoppet. |
| L3 – SA/M2 | Förskjutning vid öppning: när M2 passerar den här positionen kan M1 börja öppnas. |
| L4 – A/M1 | Önskat stoppläge för öppning av M1. |
| L5 – A/M2 | Önskat stoppläge för öppning av M2. |
| L6 – SC/M1 | Förskjutning vid stängning: när M1 passerar den här positionen kan M2 börja stängas. |
| L7 – 1/M1 | M1 helt öppen mot det mekaniska anslaget. |
| L8 – 1/M2 | M2 helt öppen mot det mekaniska anslaget. |
- Tryck på Stop/Set + Close och släpp dem så snart L1 blinkar, efter cirka 3 sekunder. Vid manuell inlärning ska du inte vänta på L3/L4, som startar automatisk inlärning.
- Håll Open eller Close intryckt för att flytta den valda motorn till önskat läge. Släpp knappen när du vill stoppa rörelsen.
- Spara genom att hålla Stop/Set intryckt i minst 3 sekunder. Medan du håller knappen intryckt lyser motsvarande LED med fast sken efter cirka 2 sekunder. Släpp knappen först efter minst 3 sekunder; därefter börjar nästa LED blinka.
- Fortsätt till och med L8. Gör en paus på mindre än 10 sekunder mellan knapptryckningarna; en längre paus avslutar proceduren och behåller de ändringar som sparats fram till dess.
Med en motor, M2: bekräfta de oanvända positionerna L1 och L7 genom att hålla Stop/Set intryckt i minst 3 sekunder. Hoppa över L3, L4 och L6 genom att trycka kort på Open/Close. Spara positionerna L2, L5 och L8 för det verkliga grindbladet M2.
Blandad inlärning
Utför först automatisk inlärning. Gå sedan in i manuellt läge genom att trycka på Stop/Set + Close och släpp när L1 blinkar. Välj position med ett kort tryck på Open/Close, justera den med rörelsen och spara som vid manuell inlärning. På så sätt justeras A, SA och SC; låt ändlägena 0 och 1 vara de som lärts in från anslagen. Avsluta proceduren genom att växla till den blinkande LED:n efter L8.
Kontroller före överlämning
- Koppla bort alla strömkällor, frikoppla motorn och kontrollera att den kan manövreras för hand längs hela rörelsebanan. Tillverkaren anger vid testet högst 390 N för manuell manövrering; detta värde ersätter inte valet av drivenhet eller mätning av slagkraften.
- Lås fast motorerna och återställ strömförsörjningen, kontrollera sedan öppning, stängning, stopp, inbromsning och att grindbladen överlappar korrekt. Testa varje fotocell, säkerhetskant och kontrollkontakt för gånggrinden separat.
- Testa varje fotocell, säkerhetskant och kontrollkontakt för gånggrinden separat. Åtgärda alla risker för klämning och skärskador i området kring armarna.
- Teknikern måste kontrollera krafterna och överlämna bruksanvisningen, instruktioner för frikoppling och en underhållsplan. Använd grinden först när kontrollerna har genomförts med godkänt resultat.
Inställningar för styrenheten HKA2R10
Open ▲ väljer eller öppnar, Stop/Set stoppar och bekräftar, Close ▼ väljer eller stänger. Den fjärde knappen används inte. Om du håller Stop/Set intryckt i mer än 5 sekunder öppnas programmeringen när L1 blinkar.
Nivå I – aktivera och inaktivera funktioner
- Håll Stop/Set intryckt tills L1 börjar blinka och släpp sedan.
- Välj LED:n för önskad funktion med Open/Close. Ändra status genom att trycka kort på Stop/Set: kort blinkning = OFF, lång blinkning = ON.
- Upprepa valet och ändringen för nästa funktion. Spara och avsluta genom att låta 10 sekunder gå utan knapptryckning.
| LED – funktion och betydelse | Status |
|---|---|
| L1 – Automatisk stängning ON: efter öppning stängs grinden efter den inställda paustiden. OFF: halvautomatisk drift. Fabriksinställd paustid är 30 s. | ON / OFF Fabriksinställning: OFF |
| L2 – Stängning efter fotocell ON: om automatisk stängning är aktiverad minskar en aktivering av fotocellen paustiden till 5 s. Om automatisk stängning är inaktiverad utlöser aktiveringen stängning efter den inställda paustiden. | ON / OFF Fabriksinställning: OFF |
| L3 – Stäng alltid ON: om grinden är öppen när strömmen kommer tillbaka börjar styrenheten stänga efter 10 s, med 5 s förvarning genom blinkning. OFF: grinden börjar inte röra sig av sig själv när strömmen kommer tillbaka. | ON / OFF Fabriksinställning: OFF |
| L4 – Standby för allt ON: cirka 1 minut efter rörelsen stängs BlueBUS och de flesta LED-lampor av; ett styrkommando återaktiverar driften med en kort fördröjning. OFF: det här energisparläget är inaktiverat. Hjälpmatningen SbS/STOP på R10 är fortfarande tillgänglig. | ON / OFF Fabriksinställning: OFF |
| L5 – ELS som belysning ON: ELS-utgången fungerar som belysning med 24 V DC (−30/+50 %), högst 4 W. OFF: ELS styr ett elektriskt lås med 12 V AC, högst 15 VA. Anpassa utrustning och inkoppling efter den valda funktionen. | ON / OFF Fabriksinställning: OFF |
| L6 – Förvarning genom blinkning ON: varningslampan blinkar i 3 s före rörelsen. OFF: den börjar blinka samtidigt som rörelsen. | ON / OFF Fabriksinställning: OFF |
| L7 – CLOSE som partiell öppning ON: CLOSE-ingången ger kommandot partiell öppning 1. OFF: ger ett stängningskommando. | ON / OFF Fabriksinställning: OFF |
| L8 – OGI som underhållsindikator ON: OGI indikerar att underhåll behövs. OFF: OGI indikerar att grinden är öppen. Gränsvärdet ställs in på nivå II/L7. | ON / OFF Fabriksinställning: OFF |
Nivå II – justerbara parametrar
- Håll Stop/Set intryckt tills L1 börjar blinka och släpp sedan.
- Välj ingångs-LED:n för önskad parameter med Open/Close.
- Håll Stop/Set intryckt. Efter cirka 3 s tänds värde-LED:n för den aktuella inställningen. Håll fortfarande Stop/Set intryckt och flytta den med Open eller Close.
- Släpp Stop/Set. Spara och avsluta genom att låta 10 sekunder gå utan knapptryckning.
Det fetstilta värdet är fabriksinställningen för HKA2R10. Ingångs-LED:n anger parametern; värde-LED:n anger dess värde. Samma LED-nummer i de båda kolumnerna behöver inte betyda samma sak.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Paustid Tiden före automatisk stängning; gäller endast när stängning är aktiverad. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Stegvis drift SbS-sekvens och tillhörande kommandon; L4, L5, L7 och L8 ändrar även beteendet för OPEN/CLOSE. | L1 – Öppna – stopp – stäng – stopp L2 – Öppna – stopp – stäng – öppna L3 – Öppna – stäng – öppna – stäng L4 – Bostadsläge: under öppning har SbS/OPEN ingen effekt, CLOSE vänder rörelsen till stängning; under stängning vänder SbS/OPEN rörelsen till öppning, CLOSE har ingen effekt. L5 – Bostadsläge 2: reagerar som L4; ett kommando som hålls intryckt i mer än 2 s utlöser STOP. L6 – Stegvis läge 2: ett kommando kortare än 2 s utlöser en partiell öppning. L7 – Håll in kommandot: rörelse endast så länge kommandot hålls intryckt; rörelsen stannar när knappen släpps. L8 – Halvautomatisk öppning, stängning endast när kommandot hålls intryckt. |
| L3 – Motorernas hastighet Hastighet vid normal rörelse; kontrollera säkerhet, krafter och inbromsning efter ändring. | L1 – Mycket långsam L2 – Långsam L3 – Medelhög L4 – Snabb L5 – Mycket snabb L6 – Högsta L7 – Öppnar snabbt, stänger långsamt L8 – Öppnar med högsta hastighet, stänger med medelhög hastighet |
| L4 – Tryckavlastning efter stängning En kort reversering avlastar kvarvarande tryck, säkerställer korrekt stängning och underlättar manuell frikoppling. | L1 – Ingen tryckavlastning L2 – Nivå 1 – minimum, cirka 100 ms L3 – Nivå 2 L4 – Nivå 3 L5 – Nivå 4 L6 – Nivå 5 L7 – Nivå 6 L8 – Nivå 7 – maximum, cirka 800 ms |
| L5 – Motorernas kraft Kraften hos båda motorerna. Ett högre värde ersätter inte åtgärd av friktion; efter ändring måste stötkrafterna provas. | L1 – Nivå 1 – minimum L2 – Nivå 2 L3 – Nivå 3 L4 – Nivå 4 L5 – Nivå 5 L6 – Nivå 6 L7 – Nivå 7 L8 – Nivå 8 – maximum |
| L6 – Gångöppning och partiell öppning Vid gångöppning rör sig M2. För båda grindbladen avser bråken den mindre av deras inlärda öppningsvinklar. | L1 – Gångöppning 1 – M2 till 1/4 L2 – Gångöppning 2 – M2 till 1/2 L3 – Gångöppning 3 – M2 till 3/4 L4 – Gångöppning 4 – full öppning av M2 L5 – Partiell öppning 1 – båda grindbladen till 1/4 av den mindre vinkeln L6 – Partiell öppning 2 – båda grindbladen till 1/2 av den mindre vinkeln L7 – Partiell öppning 3 – båda grindbladen till 3/4 av den mindre vinkeln L8 – Partiell öppning 4 – båda grindbladen till den mindre inlärda vinkeln |
| L7 – Underhållsvarning Antal manövrer innan varningen visas. Detta ersätter inte regelbundet serviceintervall. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Felhistorik Visar resultatet från de senaste åtta manövrerna. Räkna BlueBUS-blinkningarna efter valet och använd diagnostiktabellen. | L1 – 1:a manövern – senaste L2 – 2:a manövern L3 – 3:e manövern L4 – 4:e manövern L5 – 5:e manövern L6 – 6:e manövern L7 – 7:e manövern L8 – 8:e manövern – äldsta |
Efter ändring av kraft, hastighet eller positioner ska hela rörelsebanan, fotoceller, STOP och stötkrafter kontrolleras. Automatisk stängning måste anpassas efter skyddet och användningen av den aktuella grinden.
Radiomottagare och fjärrkontroller
Radiomottagaren sätts in i kontakten SM på styrenheten HK7024. Koppla bort alla strömkällor innan du sätter i eller tar ut den. HK7224 behöver ingen separat radiomottagare.
Aktuella satser använder NICE OXIBD och ON2E. OXIBD stöder även kompatibla dubbelriktade fjärrkontroller; MYGO4 är en vanlig fjärrkontroll med rullande kod. Välj en sändare som passar den äldre mottagarens egen kodning.
| Mottagarutgång | Kommando till HYKE |
|---|---|
| 1 | SbS – stegvis drift enligt parameter II/L2. |
| 2 | Partiell öppning 1 enligt parameter II/L6; fabriksinställningen är full öppning av M2. |
| 3 | OPEN – öppning. |
| 4 | CLOSE – stängning. |
I läge I lagras hela fjärrkontrollen; i läge II lagras enskilda knappar för det valda kommandot. Inlärning och radering görs med knappen på mottagaren, inte genom att återställa kretskortet. Exakta knapptryckningar, tidsintervall och bekräftelser finns i NICE:s instruktioner för parkoppling av fjärrkontroller och på OXIBD-kortet. I utökat läge kan det finnas fler kommandon; välj kommandonumret enligt mottagaren.
Reservbatteri och styrenhetens generation
Reservbatteriet placeras i det avsedda utrymmet i HK7024. Ett kompatibelt batteri driver systemet via styrenheten; det ansluts inte separat till motoranslutningarna på HK7224.
| Installation | Rätt val |
|---|---|
| HKA2R10 | Den äldre versionen använder PS124. Aktuell PSS124 ansluts med den kabel som är avsedd för den äldre kompatibla enheten; förpackningen med PSS124 innehåller kablar för R10 och R30. |
| Nyare enhet | PSS124 med rätt kontakt. Den äldre PS124 kräver adaptern CABLA11 och att Standby är avstängt; välj anslutning enligt märkningen på det faktiska kretskortet. |
- Koppla bort nätströmmen och eventuellt befintligt batteri. Ta bort kåpan och lyft upp styrenheten.
- Placera batteriet i det avsedda utrymmet och använd rätt kabel för den aktuella generationen. Förväxla inte kontakten med motorutgången.
- Anslut batteriet elektriskt först när monteringen och programmeringen är slutförda. Kontrollera funktionen när nätströmmen är avstängd och återställ sedan strömförsörjningen för laddning.
Antalet manövrer vid strömavbrott beror på batteriets skick, temperaturen och belastningen. Batteriet ersätter inte den tillgängliga manuella frikopplingen. Solmatning med Solemyo ansluts via den avsedda strömingången på en kompatibel enhet; nätström och solenergi får inte anslutas samtidigt.
Diagnostik och felsökning
När grinden rör sig blinkar varningsljuset regelbundet. Vid ett fel avger det en kort serie blinkningar, en paus på cirka 1 s och upprepar sedan samma serie. Räkna antalet korta blinkningar innan du återställer eller ändrar inställningarna.
| Antal blinkningar | Orsak och nästa steg |
|---|---|
| 1 | BlueBUS – en enhet saknas eller har ändrats. Kontrollera ledningarna och adresseringen; utför efter justeringen inlärning av enheter. |
| 2 | Fotocellen blockerar rörelsen. Ta bort hindret, rengör kåporna och kontrollera TX/RX-inställningen. Fotoceller. |
| 3 | Motstånd mot rörelse eller aktivering av kraftbegränsningen. Kontrollera grindbladet, gångjärnen och armen; öka inte kraften utan att först åtgärda orsaken och göra nya tester. |
| 4 | STOP har aktiverats. Kontrollera säkerhetslisten, gånggrindskontakten och ingångens inlärda läge. STOP-anslutning. |
| 5 | Enhetens interna parametrar. Vänta minst 30 s, prova ett kommando och återställ strömförsörjningen vid behov. Om felet återkommer krävs service. |
| 6 | Antalet på varandra följande manövrer eller manövergränsen per timme har överskridits. Låt drivenheten svalna i några minuter och begränsa användningen. |
| 7 | Elektriskt fel. Vänta minst 30 s och återställ strömförsörjningen vid behov; återkommande fel måste åtgärdas av en tekniker. |
| 8 | Ett kommando som är aktivt hela tiden hindrar andra kommandon. Kontrollera knappen, brytaren och eventuell timer. |
| 9 | Systemet är spärrat av ett elektroniskt kommando för automatikens stoppfunktion. Använd motsvarande kommando för att låsa upp automatiken; detta är inte den mekaniska frikopplingsspaken. |
| 10 | Enkodern har upptäckt ett hinder eller för hög friktion. Kontrollera mekaniken, inkopplingen och enkoderledningarna. M1/M2 och ENC1/ENC2. |
Kontroll av lysdioder på kretskortet
| LED | Normalt läge eller nästa steg |
|---|---|
| BlueBUS | Cirka 1 grön blinkning/s = normal drift. När Standby är aktiverat blinkar den långsammare; efter ett kommando återgår den till normal drift. Två snabba blinkningar = ändrat ingångsläge. Om den inte lyser, kontrollera strömförsörjningen och säkringarna; fast sken eller röda blinkserier felsöks enligt diagnostiken. |
| STOP | Lyser = säkert läge har lärts in. Släckt = ingången har aktiverats eller ändrats. |
| SbS / OPEN / CLOSE | Släckt i viloläge, tänd när ett kommando är aktivt. En lysdiod som lyser konstant kan tyda på en knapp som hålls intryckt eller en felaktig kontakt. |
| L1/L2 blinkar långsamt | Begäran om inlärning av enheter. |
| L3/L4 blinkar långsamt | Begäran om inlärning av ändlägen. |
Om motorn går men grindbladet inte rör sig, kontrollera att frikopplingsspaken är helt låst. Om HK7224 inte reagerar eller rör sig felaktigt, kontrollera dess utgång M1/M2 och motsvarande enkoder i HK7024. Åtgärda först orsaken innan du byter säkring; använd samma typ och märkdata.
Radera styrenhetens inställningar
Återställningen raderar egna inställningar i HKA2. Detta är inte parkoppling av fjärrkontroller eller radering av radiominnet i en separat mottagare.
- På enheten i HK7024, tryck och håll in Open ▲ + Close ▼, tills L1 och L2 börjar blinka.
- Släpp båda knapparna.
- Efter återställningen kontrollerar du väljaren igen, lär in enheterna och ändlägena, ställer in funktionerna och utför säkerhetstester.
Underhåll och säker användning
Planera in en fackmannakontroll senast efter 6 månader eller 20 000 manövrer sedan föregående kontroll, beroende på vilket som inträffar först. Vid intensiv eller ogynnsam drift bör du välja ett kortare intervall.
- Koppla bort nätströmmen, batteriet och andra strömkällor före service.
- Kontrollera att konsoler, skruvar, tappar, låsringar, armar, stopp, kåpa och kabelgenomföringar sitter ordentligt fast. Byt ut skadade eller slitna delar.
- Kontrollera att grinden kan manövreras lätt för hand, att frikopplingen låser och att alla fotoceller, säkerhetslister och gånggrindskontakter fungerar.
- Gå inte in i grindens rörelsebana och rör inte armarna när grinden är i rörelse. Förvara fjärrkontroller utom räckhåll för barn.
- Kunden kan hålla fotocellernas kåpor rena och ta bort smuts från grindens rörelsebana. Vid ett mekaniskt eller elektriskt fel ska drivenheten inte användas och kontakta service.
Beräknad livslängd
Summera indexen för längd, vikt och alla andra relevanta faktorer. Läs sedan av det ungefärliga antalet cykler vid regelbundet underhåll i diagrammet. Den vågräta axeln visar summan av indexen i %, den lodräta axeln antalet cykler. Uppskattningen är ingen garanti för antal år eller cykler.
| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Faktor | Lång/kort arm |
|
| Längd | Mindre än 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Över 3,0 till 3,5 m: 30 % / ej tillämpligt | |
| Vikt | Mindre än 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Över 250 kg: 30 % / ej tillämpligt | |
| Temperatur/fuktighet | Över 40 °C eller under 0 °C, eller luftfuktighet över 80 %: 20 / 20 % | |
| Tät fyllning | 15 / 20 % | |
| Vindutsatt plats | 15 / 20 % |
Kontrollera först om grinden är lämplig enligt diagrammet över vikt och längd och monteringsgeometrin. Vid gränsen mellan två intervall väljer du det högre av de tillgängliga numeriska indexen. Den förkortade armen är tillåten vid en längd på 3,0 m endast med en vikt som motsvarar kurva B; använd den inte över 3,0 m. Bedöm alltid hela driften.
Tekniska specifikationer och mått
| Parameter | NICE HYKE HK7224 |
|---|---|
| Styrenhet | Utan styrenhet; styrning från HK7024. |
| Strömförsörjning | 24 V DC ±10 % från styrenheten HK7024. |
| Tomgångshastighet | 1,5 varv/min; justerbara hastighetssteg. |
| Vridmoment | Maximalt 500 Nm; nominellt 120 Nm. |
| Maximal cykelfrekvens | 40 cykler/h vid nominellt vridmoment; 25 cykler/h vid högsta drifttemperatur. |
| Kontinuerlig drift | Högst cirka 7 minuter vid nominellt vridmoment. |
| Maximal effektförbrukning | 140 W för den andra motorn. |
| Maximal strömförbrukning | 6 A under högst 2 s. |
| Kapslingsklass | IP54 med oskadat hölje. |
| Drifttemperatur | −20 till +55 °C; drivningens prestanda försämras vid kyla. |
| Mått | 210 × 290 × 320 mm (bredd × djup × höjd). |
| Drivningens vikt | 9,5 kg. |
| Gränsvärden för en grindvinge | Med full arm 3,5 m / 200 kg eller 1,8 m / 330 kg; mellanvärden och förkortad arm enligt diagrammet. |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
