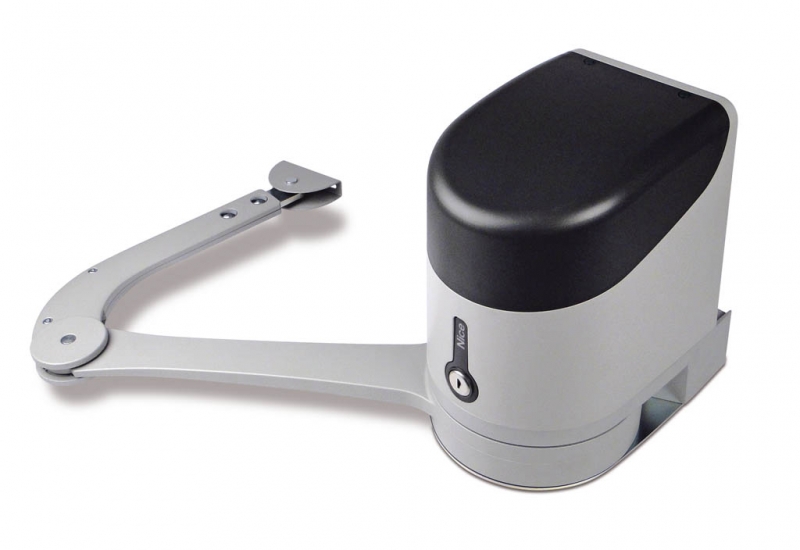

Produktbeskrivning NICE Hyke HK7024 – drivsystem för slaggrind med styrenhet, för grindblad upp till 3,5 m/330 kg
NICE HYKE HK7024 är ledad irreversibel drivenhet för ett grindblad. Den har en motor på 24 V DC med pulsgivare och en justerbar ledad arm.
HK7024 har en styrenhet och passar för en enkelbladig grind. Vid en dubbelbladig grind styr den även den andra motorn NICE HYKE HK7224, som saknar egen styrenhet. HK7024 ansluts till 230 V AC; själva motorerna drivs med 24 V DC.
Drivenheten är avsedd för grindblad på upp till 3,5 m eller upp till 330 kg enligt användningsdiagrammet. Den lämpar sig även för mer intensiv användning; tillåten drift beror på belastning, montering och temperatur. Vid strömavbrott kan drivenheten frikopplas manuellt med en nyckel.
Styrning och kompatibla tillbehör
En styrenhet i HK7024 styr ett eller båda grindbladen. Följande anslutning och programmering gäller för HKA2R10 med SM-kontakt, åtta LED-lampor L1–L8 och en 12-läges motorväljare. Kontrollera märkningen och utformningen på det faktiska kretskortet innan du ansluter tillbehör.
| Vad | Varför | Typ |
|---|---|---|
| Styrning | Styrning av en eller två HYKE-motorer. Motoranslutning. |
|
| Mottagare och fjärrkontroll | Fjärrstyrning enligt mottagarens kodning. Parkoppling och kommandon. | |
| Säkerhetsfotoceller | Skydd av passagen beroende på placering. Anslutning och adressering. |
|
| Varningsljus | Varnar när grinden rör sig och signalerar fel. FLASH-utgång. |
|
| Säkerhetskant | Skyddar riskområden när grinden kommer i kontakt med ett hinder. STOP-ingång. |
|
| Nyckelstyrning | Aktivering av kommando utan spänning. Ingångarna SbS, OPEN och CLOSE. |
|
| Frikoppling från utsidan | Manuell öppning om du inte kan ta dig till drivenheten när strömmen är bruten. |
|
| Reservkraft | Några manövreringar vid strömavbrott. Val och anslutning av batteri. |
|
| Elektriskt lås | Extra låsning av grindbladet, beroende på utförande. ELS-utgång. |
|
Separat motor och grindstyrning
| Modell | Innehåll och användning |
|---|---|

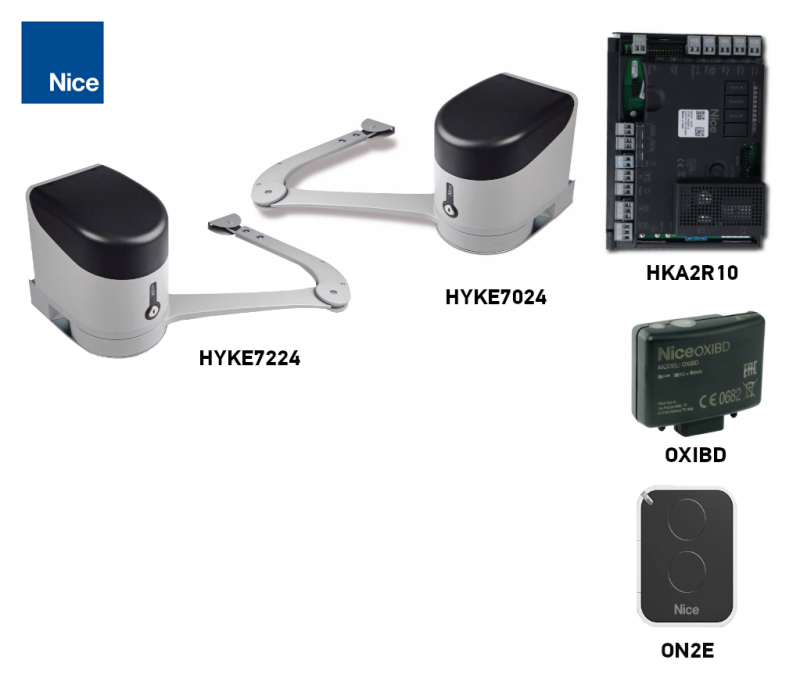

| HK7024 | Drivsystem med ledad arm, monteringsfästen, manuell frikoppling och inbyggd styrning. Styr ett grindblad eller två grindblad tillsammans med HK7224. |
| HK7224 | Drivsystem med ledad arm och manuell frikoppling, utan egen styrenhet. Det andra grindbladet styrs av styrenheten i HK7024. |
| Separat drivsystem och sats | Mottagare, fjärrkontroll, fotoceller, varningslampa och reservbatteri ingår inte automatiskt med varje separat motor. Kontrollera utrustningen i den aktuella satsen. |
Satser för ett eller två grindblad

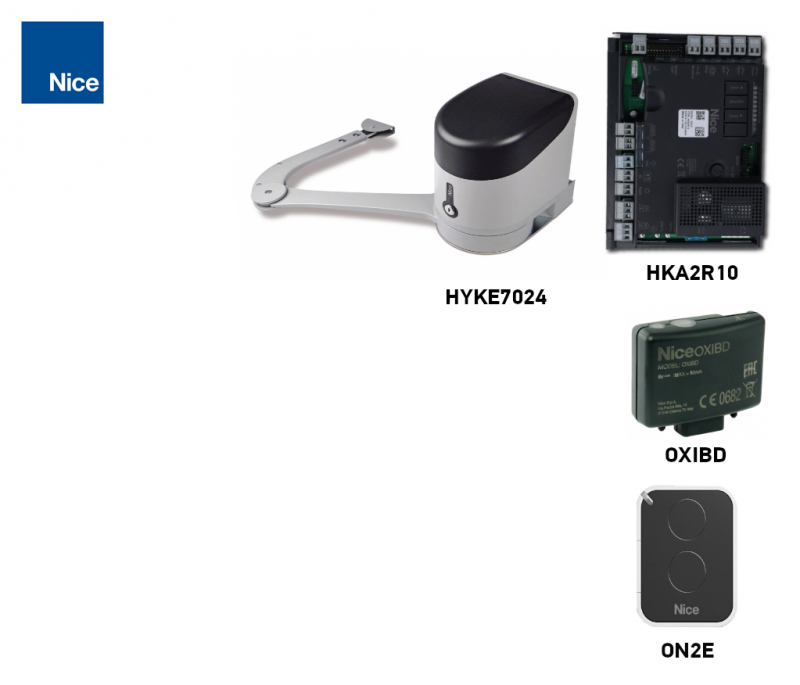

Satserna innehåller mottagare OXIBD och fjärrkontroll ON2E. Versionen med fotoceller innehåller dessutom EPMB; versionen med tillbehör innehåller även ELDC. Två motorer ökar inte gränsen för ett enskilt grindblad.
| Ett grindblad | Separat drivsystem | Två grindblad |
|---|---|---|
1 × HK7024. En HKA2R10-styrenhet. | Separat HK7024
En motor. Med styrenhet. |
1 × HK7024 + 1 × HK7224. En HKA2R10-styrenhet. |
Grindbladets längd och vikt samt utrymme för drivsystemet
3,5 m och 330 kg är separata maxgränser. Med armen i full längd får grindbladet vara 3,5 m långt och väga upp till 200 kg, eller väga upp till 330 kg vid en längd på högst 1,8 m. Läs av mellanvärden i diagrammet utifrån längden och vikten på ett grindblad.

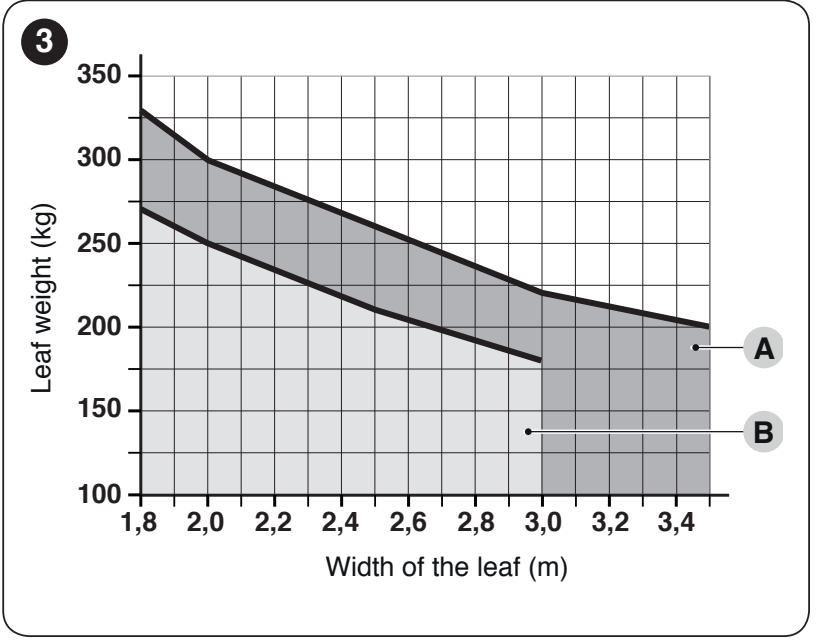

A = fullängdsarm, B = förkortad arm. Den horisontella axeln visar grindbladets längd i meter och den vertikala dess vikt i kilogram. När armen förkortas, använd den nedre kurvan B och en öppningsvinkel på högst 90°. Den förkortade armen får inte använda gränsvärdena för fullängdsarmen.

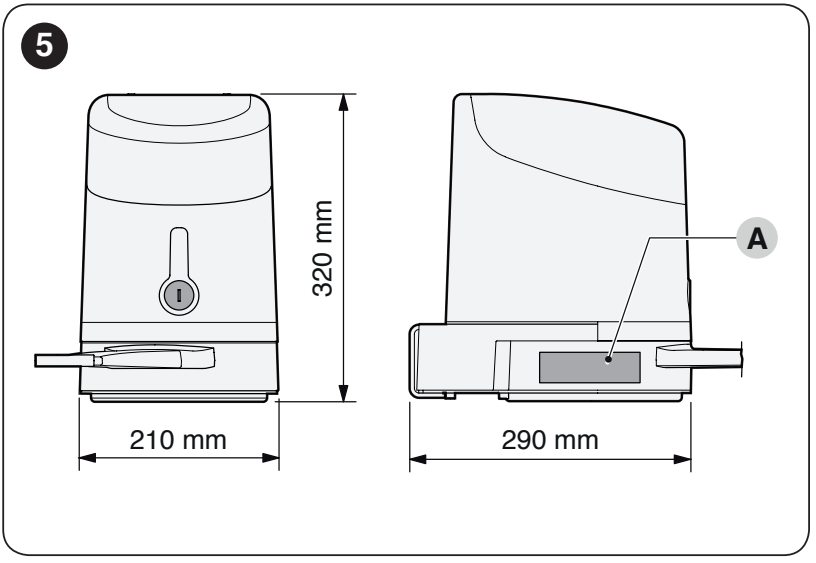

För själva drivsystemet måste det finnas ett fritt monteringsutrymme med en bredd på minst 210 mm. Kontrollera hela armens rörelsebana och avståndet till vägg eller staket. Måtten nedan anger monteringsgeometrin, inte ett universellt stolpmått.
Montering av fästen och ledad arm
Montering, elektrisk anslutning och provning ska utföras av en fackkunnig tekniker. Koppla bort nätspänningen och eventuell batteriförsörjning före arbetet. Grinden ska röra sig lätt längs hela rörelsebanan, får inte öppnas eller stängas av sig själv och dess infästning får inte ge efter.
Motorns monteringsfäste måste vara vågrätt monterat på ett stadigt underlag. Fäst armens konsol i grindbladets bärande ram, inte i en svag fyllning. Placera drivsystemet så att nyckeln och frikopplingsspaken är lättåtkomliga. Monteringsplatsen får inte översvämmas; montera vid behov drivsystemet högre över marken. Dra kablarna så att vatten och kondens inte kan rinna in i drivsystemet.

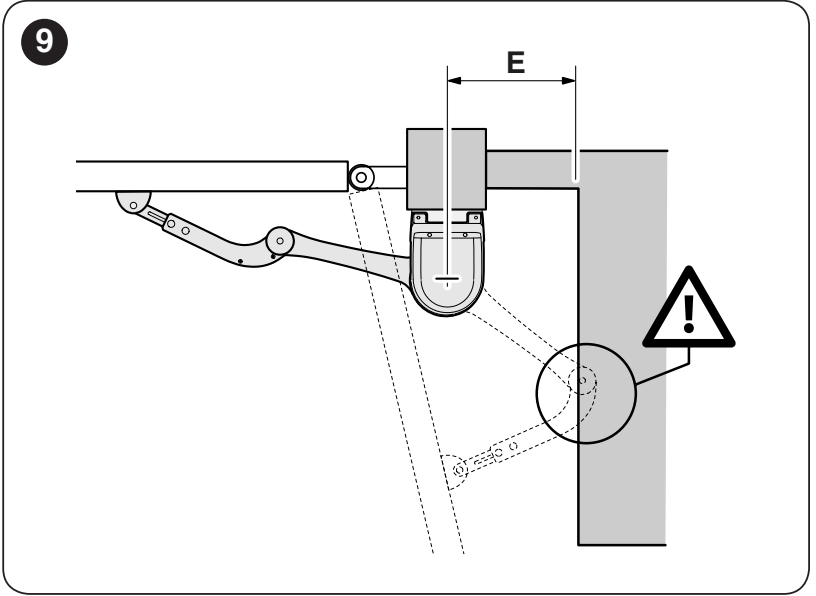

| Utrymme E | Val av arm |
|---|---|
| E minst 650 mm | Armens fulla längd; bestäm vinkel och avstånden A/B utifrån monteringsdiagrammet. |
| E från 300 till 650 mm | Förkortad arm; öppningsvinkel högst 90° och strängare viktgränser för grindbladet. |
| E mindre än 300 mm | Den angivna monteringen är inte tillåten. Välj ett annat läge eller en annan lämplig lösning. |

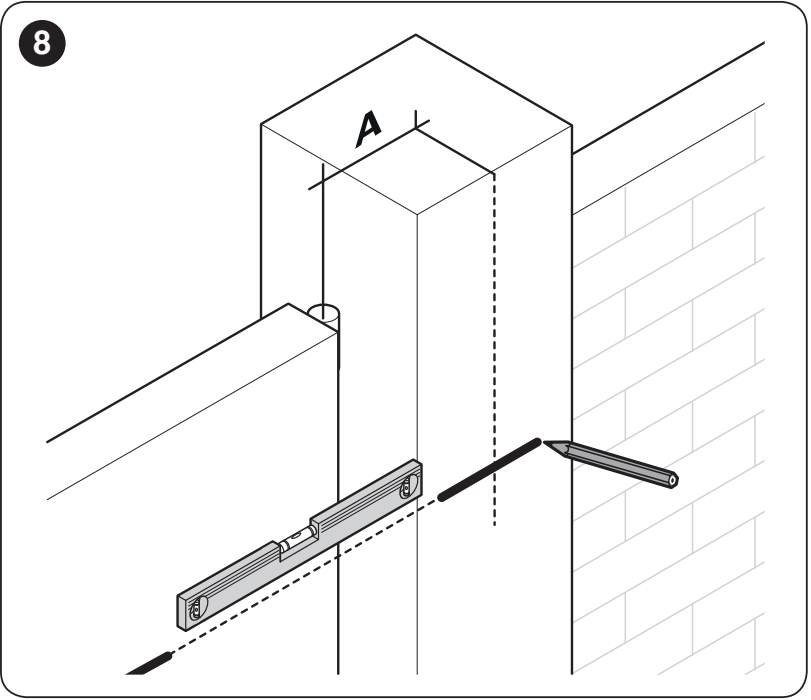

A är drivsystemets konsols placering i förhållande till gångjärnsaxeln; B är gångjärnsaxelns förskjutning från monteringsytan enligt ritningarna. Båda måtten anges i millimeter.

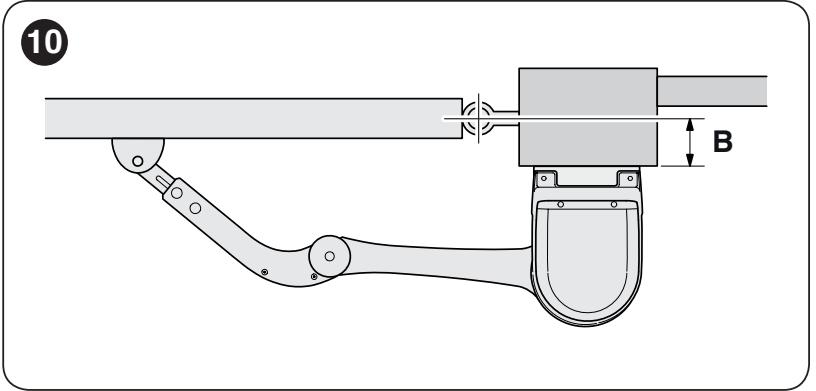

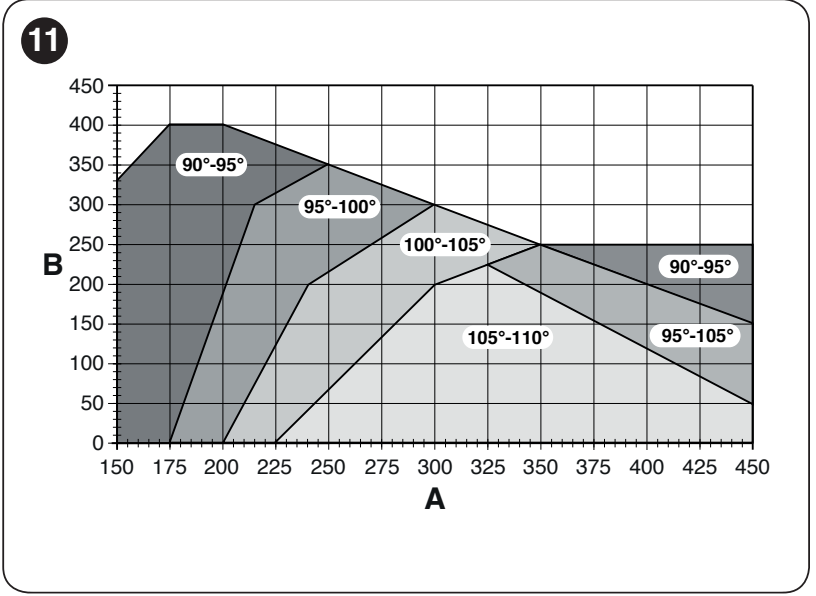

- Mät B och välj önskad öppningsvinkel. Med fullängdsarm är maxvinkeln 110°.
- Dra en vågrät linje från värdet B i diagrammet till området för önskad vinkel. Läs av det tillåtna intervallet för A vid skärningspunkterna. Till exempel ger B = 200 mm och en öppningsvinkel på 110° ungefär A = 300–345 mm.

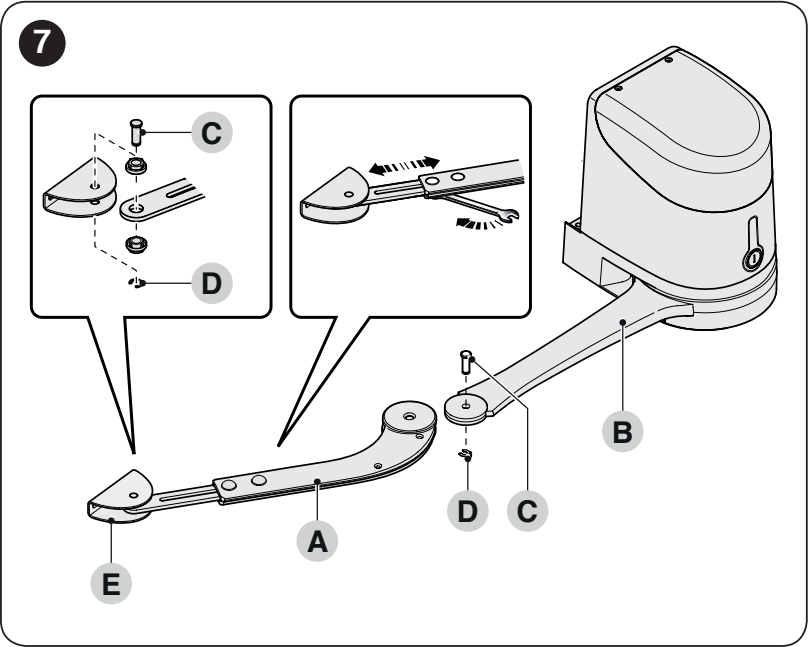

- Montera ihop den raka och böjda armen med tappar och låsringar. Motorfästet och grindbladets fäste måste efter monteringen ligga på samma vågräta nivå.

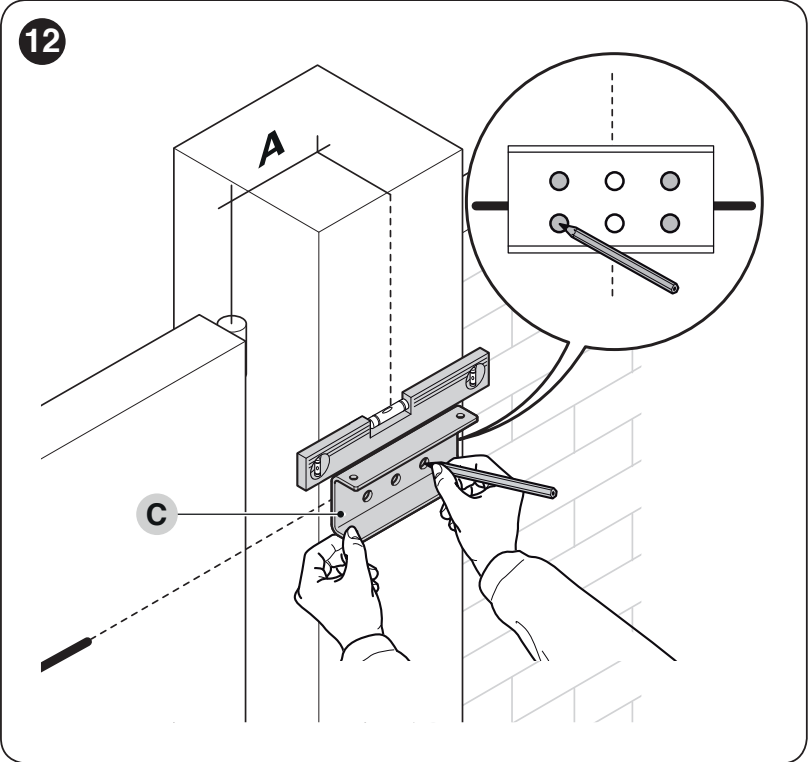

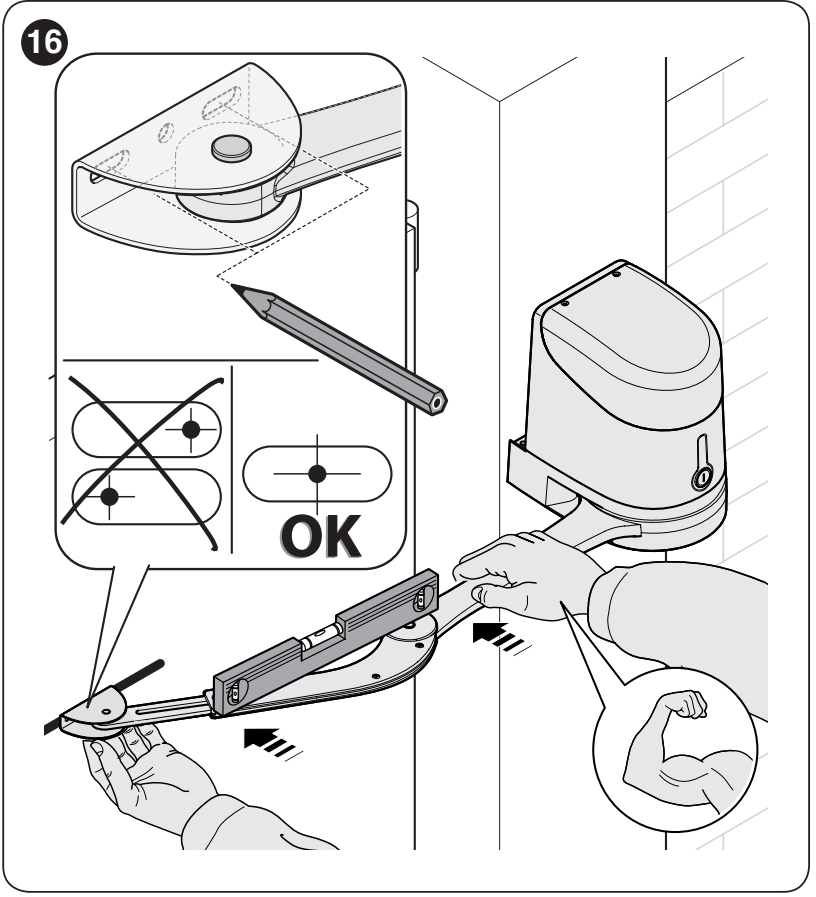

- Använd motorfästet som mall, markera fyra fästpunkter och fäst det med lämpliga ankare. Fäst motorn på fästet med de två medföljande skruvarna.
- Frikoppla motorn. Med den raka armen monterad, bestäm fästets position på grindbladet med armen så långt utdragen som möjligt, så att armen stannar i sitt ytterläge. Fästet ska monteras vågrätt. Säkra tappen med låsringen.
- För grindbladet för hand genom hela rörelsebanan. Armen får inte slå i väggen, staketet eller grindbladet, och dess rörelse får inte skapa någon oskyddad kläm- eller skärpunkt. Ställ sedan in ändstoppen och lås motorn igen.
Montering med förkortad arm

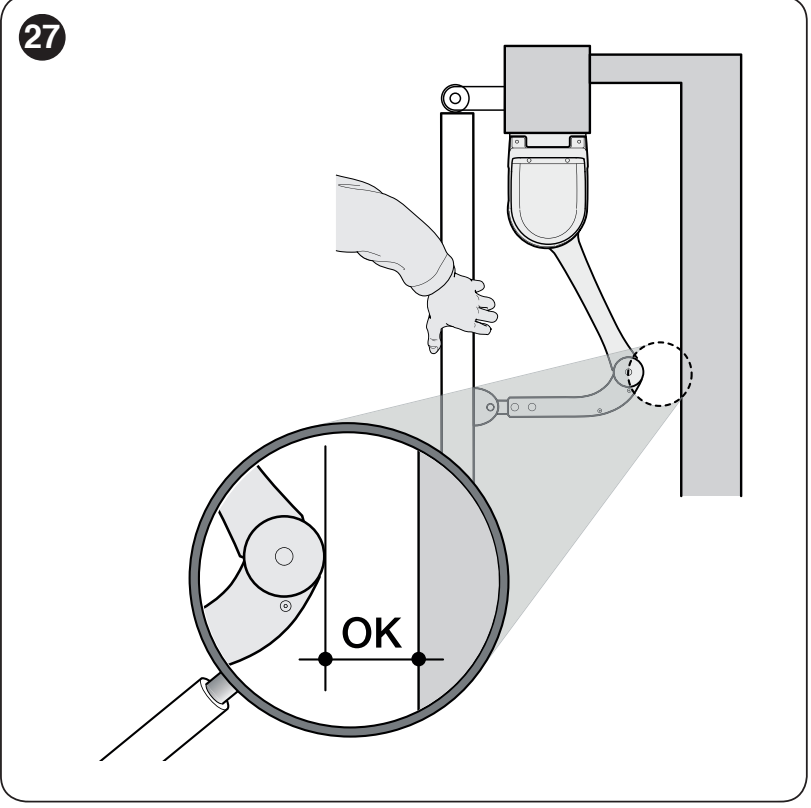

Med förkortad arm väljer du A i intervallet 90°–95° i monteringsdiagrammet; grindbladets faktiska öppningsvinkel får vara högst 90°. Fästets placering på grindbladet bestäms med motorn frikopplad: tryck den böjda armen mot det stängda grindbladet ända till dess ytterläge. Håll E på minst 300 mm, öppningsvinkeln på högst 90° och följ den nedre gränskurvan. Håll fästet mot grindbladet när du öppnar det för hand som ett test, och kontrollera att varken den böjda armen eller dess led stöter emot något hinder. Fäst fästet först när du har kontrollerat hela rörelsebanan.
Mekaniska öppnings- och stängningsstopp
- Frikoppla motorn och för grindbladet för hand till önskat öppet läge.

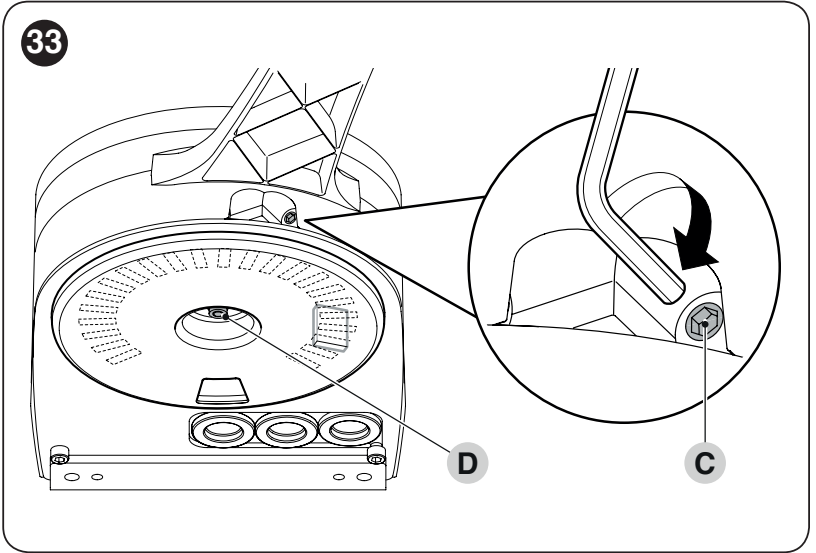

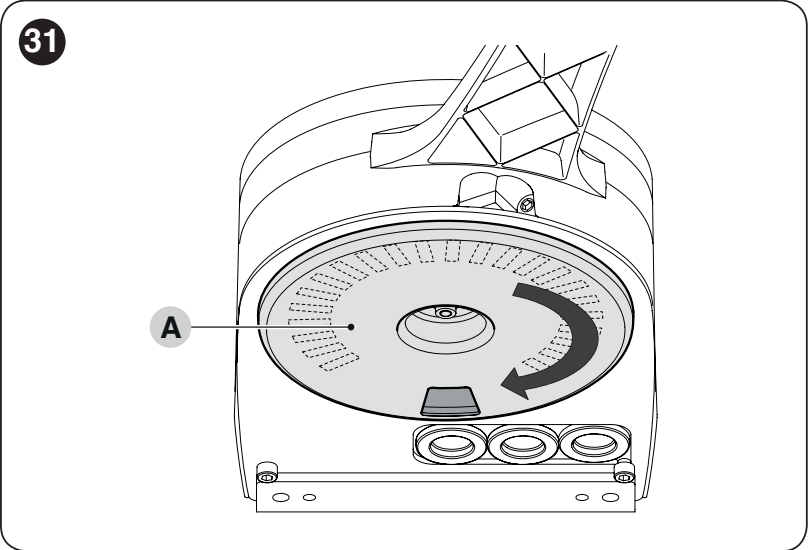

- På motorns undersida vrider du plastskivan A och ställer in öppningen under armen enligt bilden.

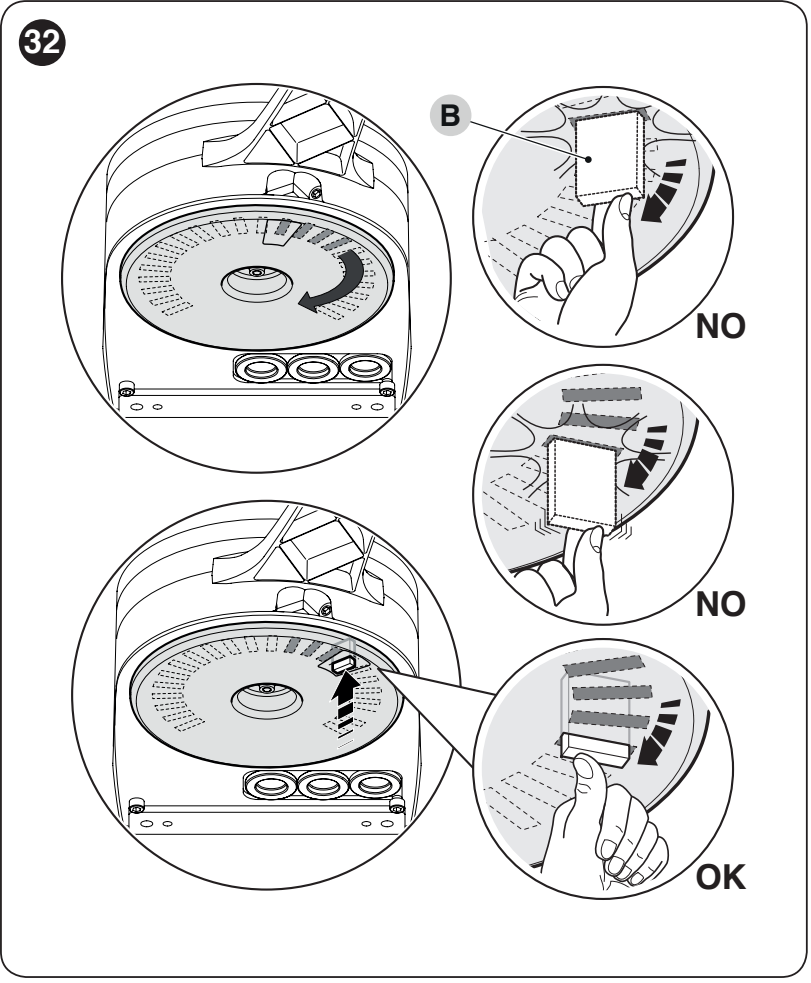

- Sätt stoppet B i närmaste lämpliga läge. Det måste snäppa i ordentligt; jämför märkningarna OK/NO.
- Vrid skivan så att stoppet inte kan falla ut. Finjustera med justerskruven C.
- Om grinden saknar ett stängningsstopp på marken ställer du in även stängningsstoppet på samma sätt. Dra slutligen åt muttern D ordentligt så att skivan inte kan vrida sig av sig själv.
- När stoppens lägen har ändrats ska du utföra en ny inlärning av lägena och tester.
Manuell frikoppling vid strömavbrott
Stoppa rörelsen och koppla från strömmen innan du frikopplar motorn. Se till att grindbladet inte kan börja röra sig av sig självt; håll det under kontroll vid blåst.

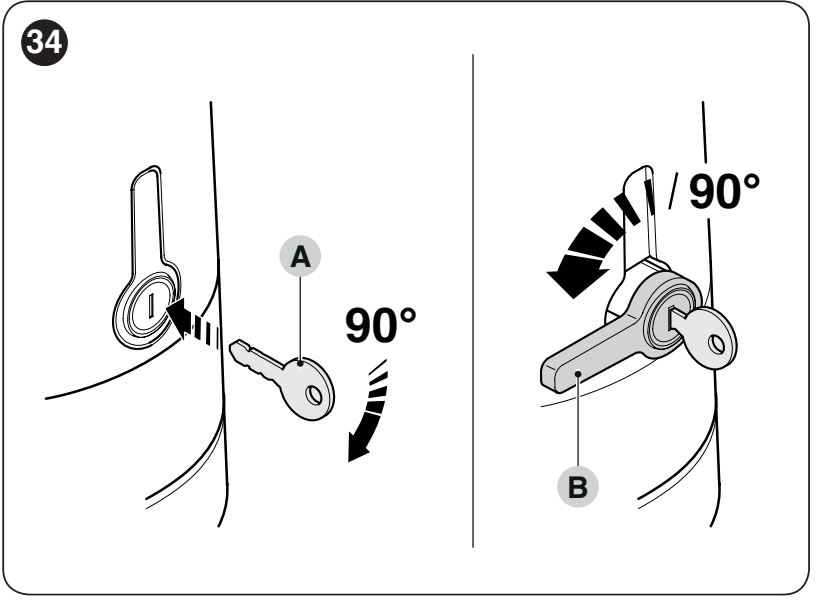

- Sätt i nyckeln A och vrid den 90° medurs.
- Vrid den utskjutande spaken B 90° moturs. Grindbladet kan nu föras för hand.
- För att låsa igen för du tillbaka spaken till lodrätt läge och trycker in den i sitt säte. Vrid nyckeln 90° moturs och ta ut den.
- När spaken har tryckts in för du grindbladet för hand några centimeter i öppningsriktningen så att växeln låses helt. Kontrollera att spaken är helt inskjuten och att drivningen är låst innan du kör motorn elektriskt. Använd inte grinden om säkerhetsfunktionen är felaktig förrän orsaken har åtgärdats.
Elektrisk anslutning av motorer och tillbehör
Koppla från 230 V-nätspänningen och reservbatteriet innan du öppnar kåpan. En behörig tekniker ska ansluta strömförsörjningen och skyddsjorden. Installationen måste ha en anordning som möjliggör fullständig frånkoppling, och kablarna måste vara dragavlastade.

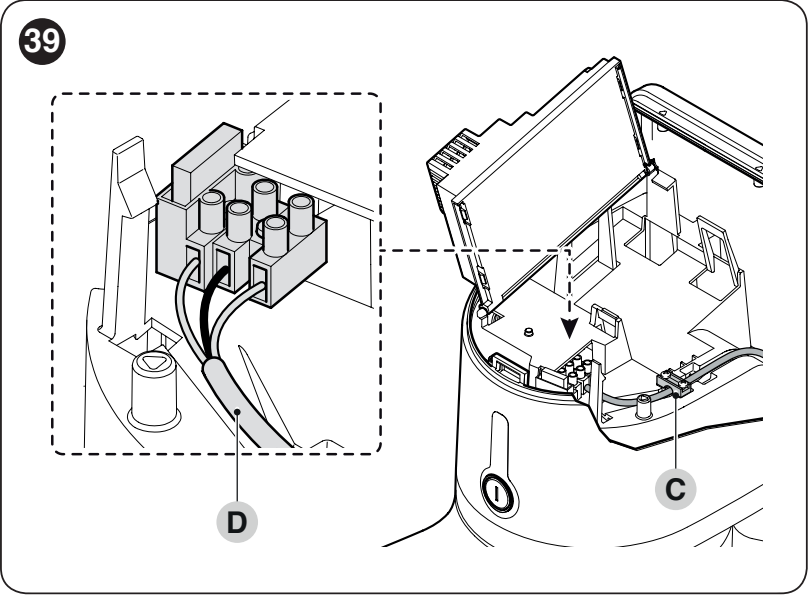

Öppna kåpan på HK7024, lyft upp styrenheten och för kablarna genom den nedre kabelinföringen. Säkra nätkabeln med en kabelklämma. HK7224 får motorström och en separat encoderledning från styrenheten HK7024.
| Ledning | Tvärsnittsarea och maximal längd |
|---|---|
| Nätanslutning till HK7024 | 3 × 1,5 mm², upp till 30 m. Vid längre matningsledning: 3 × 2,5 mm² samt skyddsjord till automatikutrustningen enligt installationsplanen. |
| Andra motorn HK7224 | 3 × 1,5 mm², upp till 10 m. Två fasledare och en skyddsledare enligt motorns plintar. |
| Encoder till den andra motorn | 2 × 1 mm², upp till 10 m. Motor- och encoderledningarna kan ersättas med en enda kabel på 5 × 1,5 mm²; anslut varje ledare till rätt plint. |
| BlueBUS | 2 × 0,5 mm², upp till 20 m; över 20 m, högst 40 m, 2 × 1 mm². |
| Varningslampa | 2 × 0,5 mm², upp till 20 m. |
| Antenn | Skärmad RG58, högst 20 m; rekommenderad längd är under 5 m. |
| OPEN/CLOSE-brytare | Två kablar på 2 × 0,5 mm² eller en på 4 × 0,5 mm², upp till 50 m. |
| Elektriskt lås | 2 × 1 mm², upp till 6 m. |
M1, M2 och encodrar
M2 är det grindblad som öppnas först; M1 är det som stängs först. Vid en enbladig installation används utgång M2 och motsvarande ingång ENC2 ; M1 lämnas oanvänd. Vid två grindblad ansluter du varje motor till sin egen encoder. Använd standardmotorn HK7224 som motsvarar denna installation.
Anslut fasledarna till de yttersta kontakterna märkta M; skyddsledaren ansluts till plinten med jordsymbolen. Anslut encodrarna till motsvarande plintpar ENC1/ENC2 utan polaritet. För att ändra rotationsriktningen ska du, efter att strömmen har kopplats från, byta plats på endast den aktuella motorns yttersta fasledare, inte skyddsledaren.

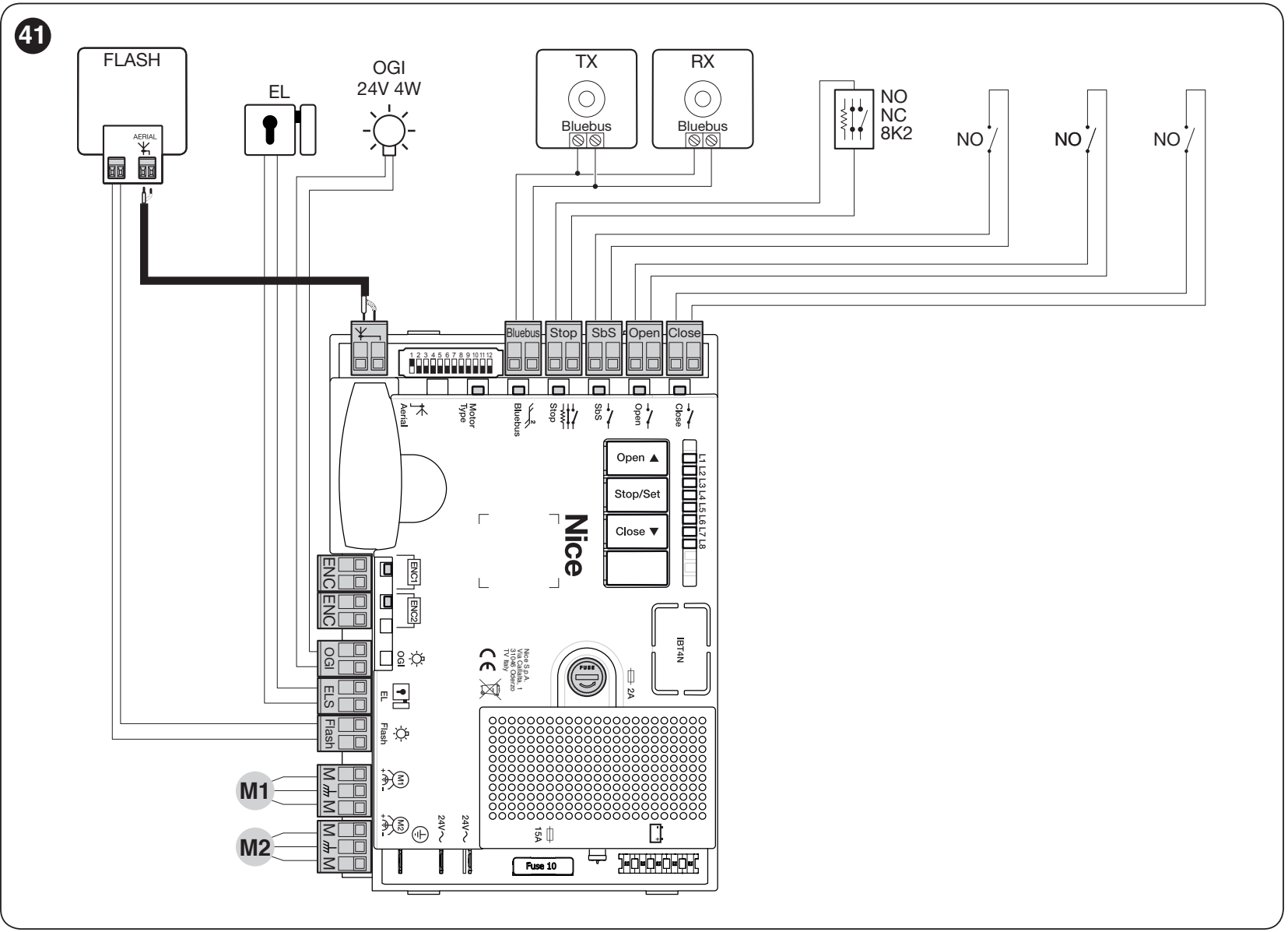

Kopplingsschema för styrenheten HKA2
Teckenförklaring:
- FLASH = varningslampa
- EL/ELS = elektriskt lås
- OGI = indikatorlampa för öppen grind
- TX/RX = sändare/mottagare för fotoceller
- NO = normalt öppen kontakt
- NC = normalt sluten kontakt.
Schemat visar ingångarna och deras funktioner; välj utrustning efter den aktuella installationen.
Tillbehörsplintar, spänning och polaritet

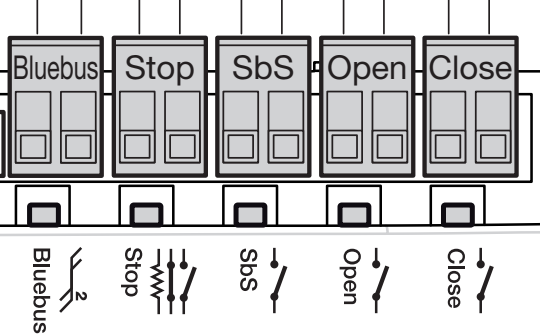

| Plint | Funktion och anslutning |
|---|---|
| Hjälpmatning | SbS (+) och STOP (−), 24 V DC, högst 200 mA totalt. Använd hjälpmatningens kontakt på SbS-plinten som plus och hjälpmatningens kontakt på STOP-plinten som minus. Kontrollera de aktuella kontakterna på det monterade kretskortet före anslutning; hela paret för styringången är inte en strömutgång. Detta är avsett för strömförsörjning av mindre tillbehör, inte motor, varningslampa eller elektriskt lås. |
| BlueBUS | Två ledare för både kommunikation och strömförsörjning; utan polaritet +/−. Högst 15 BlueBUS-enheter, beroende på enheternas strömförbrukning. EPMB ansluts parallellt. |
| FLASH | För varningslampsfunktionen 12 V DC, högst 21 W; lämplig ELDC. Anslut DC-matningen enligt märkningen för de aktuella plintarna och enheten. Utgå inte från polariteten på en intilliggande utgång. Om märkningen på kretskortet är oläslig måste en tekniker kontrollera anslutningen. |
| ELS | 12 V AC, högst 15 VA för ellås; vid AC skiljer man inte på plus och minus. Vid L5 = ON ändras utgången till belysning 24 V DC (−30/+50 %), högst 4 W. Vid funktionsändring ska du välja en enhet som passar för denna spänning och följa dess DC-polaritet. |
| OGI | Indikatorlampa för öppen grind 24 V DC (−30/+50 %), högst 4 W; möjlighet att styra ett litet relä. Vid L8 = ON ändras den till en underhållsindikator. Om enheten har angiven DC-polaritet ska du kontrollera utgångens märkning på det faktiska kretskortet. |
| SbS | Steg-för-steg-kommando via potentialfri NO-kontakt, utan polaritet. Mata inte ingången med extern spänning. |
| OPEN / CLOSE | Öppna/stäng via potentialfria NO-kontakter, utan polaritet. CLOSE kan ändras till partiell öppning vid L7 = ON. |
| STOP | Ingång NC, NO eller 8,2 kΩ beroende på den inlärda enheten. Det är inte ett universellt matningspar; kontaktanslutningen beskrivs nedan. |
Hjälpmatning och styrkontakt har olika funktioner. Mata inte tillbehör via båda kontakterna i ett SbS- eller STOP-par, och kortslut inte paret när du tar ut matningsspänning. På HKA2R10 är hjälpmatningen tillgänglig även när Standby är aktiverat.
STOP, säkerhetslist och gångdörr
När det inlärda tillståndet ändras stoppar STOP omedelbart rörelsen och utför en kort reversering. Flera NO-kontakter ansluts parallellt och flera NC-kontakter i serie. Utforma anslutningen av resistiva säkerhetslister utifrån den aktuella enheten; kombinera dem inte med en godtycklig bygling.
Om grindbladet har en gångdörr måste dess övervakningskontakt förhindra elektrisk rörelse när dörren är öppen. Efter varje ändring av STOP-anslutningen ska du utföra inlärning av enheter och säkerhetstester. Fotoceller och säkerhetslist skyddar olika riskområden; den ena ersätter inte automatiskt den andra.
BlueBUS-fotoceller
Fotocellernas sändare TX och mottagare RX EPMB anslut med två ledare till BlueBUS utan polaritet. Varje par måste ha samma adressering på TX och RX och en annan adressering än övriga par. Upprepa inlärningen efter att du har anslutit eller tagit bort en enhet.

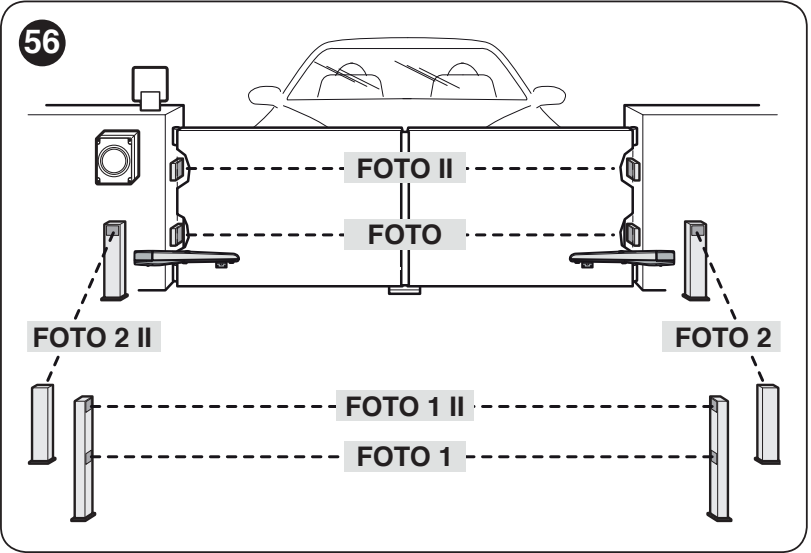

| Adress | Vad den skyddar och hur den reagerar |
|---|---|
| PHOTO / PHOTO II | PHOTO cirka 50 cm, PHOTO II cirka 100 cm; yttre par. Stoppar och vänder rörelsen vid stängning. |
| PHOTO1 / PHOTO1 II | PHOTO1 cirka 50 cm, PHOTO1 II cirka 100 cm; inre par. Stoppar och vänder rörelsen vid stängning; vid öppning stannar den och fortsätter när ljusstrålen inte längre är bruten. |
| PHOTO2 / PHOTO2 II | Skydd av öppningsområdet. Stoppar och vänder rörelsen vid öppning. |
| PHOTO3 | Är inte tillåten för denna HYKE-anslutning. |
Byglarnas läge måste motsvara den valda funktionen, inte bara var fotocellen är fysiskt monterad. Fullständig adressering och anslutning finns även på EPMB-kortet.
Första start och kontroll av styrenheten
Alla knappar och LED-lampor som anges nedan finns på styrenheten i HK7024. HK7224 har ingen egen programmering. Innan strömmen ansluts måste kablar, ändstopp, kåpor och skyddsanordningar vara säkert monterade.
- Ställ grindbladen ungefär mitt på rörelsebanan, säkra motorernas växlar och röj undan hela rörelseområdet.
- Efter att strömmen har anslutits ska LED-lampan BlueBUS blinka ungefär en gång per sekund. LED-lamporna på både TX och RX för fotocellerna ska visa att de har ström, och varningsljuset FLASH ska vara släckt i viloläge.
- Om matningen saknas eller är ovanlig ska enheten stängas av och anslutningarna och säkringarna kontrolleras. Fortsätt inte med inlärningen om du har upptäckt ett problem.
- Innan du lär in lägena ska du välja rätt motor med väljaren och utföra inlärning av enheterna.
12-läges motorväljare

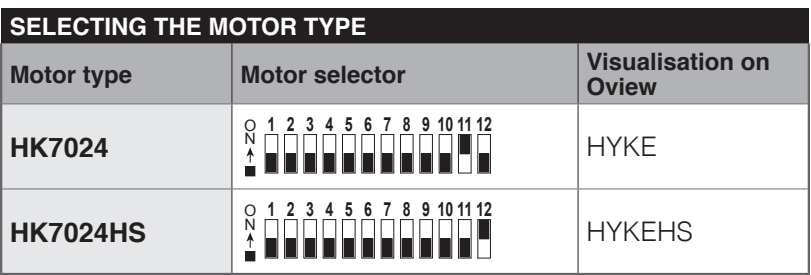

För standardmotorer För HK7024 + HK7224 ska DIP 10 ställas på ON och alla övriga lägen 1–9, 11 och 12 på OFF. I Oview motsvaras detta av beteckningen HYKE. Ställ in väljaren när strömmen är frånkopplad och alltid innan du lär in lägena. Inställningen för HYKE HS ska inte användas här.
Inlärning av BlueBUS- och STOP-enheter
- Tryck samtidigt på och håll in Open ▲ + Stop/Set.
- Släpp båda knapparna när L1 och L2 börjar blinka snabbt, efter cirka 3 sekunder.
- Vänta tills identifieringen är klar. STOP ska lysa och L1/L2 ska vara släckta. L3/L4 kan börja blinka för att visa att inlärning av lägen behövs.
- Inlärning krävs även om inga fotoceller är anslutna och alltid efter att en enhet har lagts till eller tagits bort. Upprepa därefter säkerhetstesterna.
Inlärning av grindbladens lägen
Enheterna måste först vara inlärda och motorväljaren rätt inställd. De mekaniska stoppen måste sitta stadigt och kraften måste vara anpassad till grinden. Håll uppsikt över båda motorerna och hela rörelseområdet under inlärningen.
Automatisk inlärning

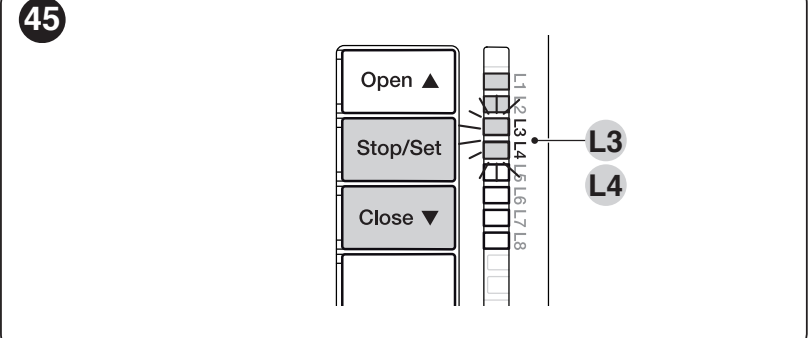

- Tryck samtidigt på och håll in Stop/Set + Close ▼.
- Släpp knapparna när L3 och L4 börjar blinka snabbt, efter cirka 5 sekunder.
- Enheten stänger långsamt M1 till stoppet, stänger sedan långsamt M2 till stoppet, öppnar långsamt M2 och M1 till stoppen och stänger till sist båda grindbladen snabbt. Med en motor lärs endast det tillhörande grindbladet M2 in.
- När inlärningen har slutförts slocknar både L3 och L4. Kontrollera därefter genom att öppna och stänga grinden några gånger på vanligt sätt.
- Avbryt rörelsen med knappen Open eller Close. Koppla från både nätspänningen och batteriet före reparation. Om M1/M2 har förväxlats ska även deras pulsgivare byta plats; om rörelseriktningen är fel ska de två yttre motorledningarna för den aktuella motorn byta plats.
- Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 börjar blinka. När orsaken har åtgärdats ska du upprepa proceduren från början.
Manuell inlärning och lägenas betydelse
Med manuell inlärning kan lägena ställas in separat. Ett kort tryck på Open/Close växlar LED-lampa; om knappen hålls in rör sig motorn. Läge 0 är stängningsstoppet, läge 1 är öppningsstoppet och A är önskat stopp för öppning mellan dessa lägen.

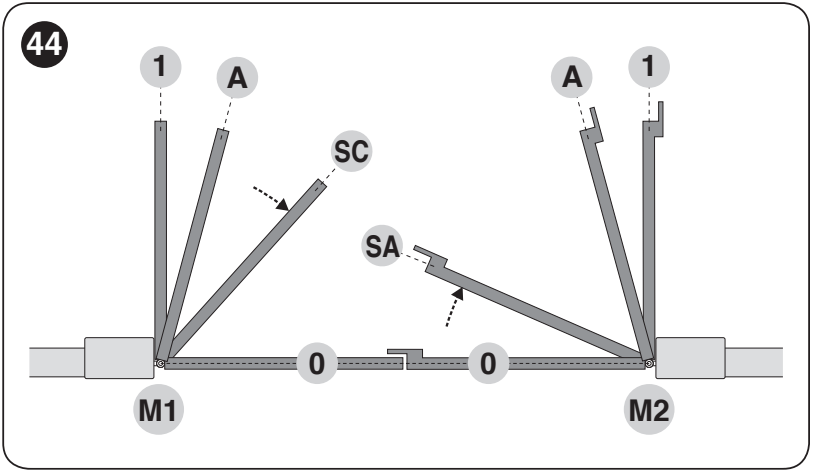

| LED – läge | Vad som sparas |
|---|---|
| L1 – 0/M1 | Fullständig stängning av grindbladet M1 mot det mekaniska stoppet. |
| L2 – 0/M2 | M2:s fullständiga stängning vid mekaniskt stopp. |
| L3 – SA/M2 | Förskjutning vid öppning: när M2 passerat denna position kan M1 börja öppnas. |
| L4 – A/M1 | Önskat stopp för öppning av M1. |
| L5 – A/M2 | Önskat stopp för öppning av M2. |
| L6 – SC/M1 | Förskjutning vid stängning: när M1 passerat denna position kan M2 börja stängas. |
| L7 – 1/M1 | M1:s fullständiga öppning vid mekaniskt stopp. |
| L8 – 1/M2 | M2:s fullständiga öppning vid mekaniskt stopp. |
- Tryck på Stop/Set + Close och släpp knapparna så snart L1 blinkar, efter cirka 3 sekunder. Vid manuell inlärning ska du inte vänta på L3/L4, som startar automatisk inlärning.
- Håll Open eller Close intryckt för att flytta den valda motorn till önskat läge. Släpp knappen när du vill stoppa rörelsen.
- Spara genom att hålla Stop/Set intryckt i minst 3 sekunder. Under tiden lyser motsvarande LED med fast sken efter cirka 2 sekunder. Släpp knappen först efter minst 3 sekunder; därefter börjar nästa LED blinka.
- Fortsätt till L8. Låt det gå mindre än 10 sekunder mellan knapptryckningarna. En längre paus avslutar proceduren och behåller de ändringar som sparats fram till dess.
Med en motor, M2: bekräfta de oanvända positionerna L1 och L7 genom att hålla Stop/Set intryckt i minst 3 sekunder. Hoppa över L3, L4 och L6 genom att trycka kort på Open/Close. Spara positionerna L2, L5 och L8 för det faktiska grindbladet M2.
Blandad inlärning
Utför först automatisk inlärning. Gå sedan till manuellt läge genom att trycka på Stop/Set + Close och släpp när L1 blinkar. Välj position med ett kort tryck på Open/Close, justera den genom att flytta motorn och spara på samma sätt som vid manuell inlärning. På så sätt justeras A, SA och SC; låt de yttersta positionerna 0 och 1 vara de som lärts in från stoppen. Avsluta proceduren genom att växla till den blinkande LED:en efter L8.
Kontroller före överlämning
- Koppla bort alla strömkällor, frikoppla motorn och kontrollera att den kan manövreras manuellt längs hela rörelsebanan. Tillverkaren anger högst 390 N vid provning av manuell manövrering; detta värde ersätter inte valet av drivenhet eller mätning av slagkraften.
- När grinden säkrats och strömmen återställts ska du kontrollera öppning, stängning, stopp, inbromsning och att grindbladen överlappar korrekt.
- Testa varje fotocell, säkerhetskant och kontrollkontakt för gånggrinden separat. Åtgärda alla risker för klämning och skärskador i området kring armarna.
- Teknikern måste kontrollera krafterna och överlämna bruksanvisningen, instruktioner för frikoppling och en underhållsplan. Grinden får användas först när kontrollerna har slutförts utan anmärkning.
Inställningar för HKA2R10-enheten
Open ▲ väljer eller öppnar, Stop/Set stoppar och bekräftar, Close ▼ väljer eller stänger. Den fjärde knappen används inte. Om du håller Stop/Set intryckt längre än 5 sekunder öppnas programmeringen när L1 blinkar.
Nivå I – slå på och av funktioner
- Håll Stop/Set intryckt tills L1 börjar blinka och släpp sedan knappen.
- Välj LED-indikatorn för önskad funktion med Open/Close. Ändra status med ett kort tryck på Stop/Set: kort blinkning = OFF, lång blinkning = ON.
- Upprepa valet och ändringen för nästa funktion. Spara och avsluta genom att inte trycka på någon knapp på 10 sekunder.
| LED – funktion och betydelse | Status |
|---|---|
| L1 – Automatisk stängning ON: efter öppning stängs grinden när den inställda paustiden har gått. OFF: halvautomatisk drift. Fabriksinställd paustid är 30 s. | ON / OFF OFF som fabriksinställning |
| L2 – Stäng efter fotocell ON: om den automatiska stängningen är aktiverad förkortas paustiden till 5 s när fotocellen aktiveras. Om automatisk stängning är avstängd aktiverar fotocellen stängning efter den inställda paustiden. | ON / OFF OFF som fabriksinställning |
| L3 – Stäng alltid ON: om strömmen återkommer medan grinden är öppen börjar enheten stänga efter 10 s, med 5 s förvarning genom blinkning. OFF: grinden börjar inte röra sig automatiskt när strömmen kommer tillbaka. | ON / OFF OFF som fabriksinställning |
| L4 – Standby för alla ON: cirka 1 minut efter en rörelse stängs BlueBUS och de flesta LED-indikatorer av; ett kommando återupptar driften efter en kort fördröjning. OFF: detta energisparläge är avstängt. Hjälpspänningen för SbS/STOP på R10 är fortfarande tillgänglig. | ON / OFF OFF som fabriksinställning |
| L5 – ELS som belysning ON: ELS-utgången fungerar som belysning med 24 V DC (−30/+50 %), högst 4 W. OFF: ELS styr ett elektriskt lås med 12 V AC, högst 15 VA. Anpassa utrustning och anslutning efter vald funktion. | ON / OFF OFF som fabriksinställning |
| L6 – Förvarning genom blinkning ON: varningslampan blinkar i 3 s före rörelsen. OFF: den börjar blinka samtidigt som rörelsen startar. | ON / OFF OFF som fabriksinställning |
| L7 – CLOSE som partiell öppning ON: CLOSE-ingången ger kommando om partiell öppning 1. OFF: ger kommando om stängning. | ON / OFF OFF som fabriksinställning |
| L8 – OGI som underhållsindikator ON: OGI signalerar att underhåll behövs. OFF: OGI signalerar att grinden är öppen. Gränsvärdet ställs in på nivå II/L7. | ON / OFF OFF som fabriksinställning |
Nivå II – justerbara parametrar
- Håll Stop/Set intryckt tills L1 börjar blinka och släpp sedan knappen.
- Välj ingångs-LED för önskad parameter med Open/Close.
- Håll Stop/Set intryckt. Efter cirka 3 s tänds värde-LED:n för den aktuella inställningen. Håll fortfarande Stop/Set intryckt och flytta den med Open eller Close.
- Släpp Stop/Set. Spara och avsluta genom att inte trycka på någon knapp på 10 sekunder.
Det fetstilta värdet är HKA2R10:s fabriksinställning. Ingångs-LED:n anger parametern; värde-LED:n anger dess värde. Samma LED-nummer i båda kolumnerna behöver inte betyda samma sak.
| Ingångs-LED – namn och beskrivning | Inställnings-LED – värde |
|---|---|
| L1 – Paustid Tiden före automatisk stängning; gäller endast när stängningsfunktionen är aktiverad. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Stegvis drift Sekvensen SbS och tillhörande kommandon; L4, L5, L7 och L8 ändrar även beteendet för OPEN/CLOSE. | L1 – Öppna – stopp – stäng – stopp L2 – Öppna – stopp – stäng – öppna L3 – Öppna – stäng – öppna – stäng L4 – Bostadsläge: under öppning har SbS/OPEN ingen effekt, CLOSE vänder rörelsen så att porten stängs; under stängning vänder SbS/OPEN rörelsen så att porten öppnas, CLOSE har ingen effekt. L5 – Bostadsläge 2: reaktionerna är som för L4; ett kommando som hålls intryckt längre än 2 s utlöser STOP. L6 – Stegvis läge 2: ett kommando kortare än 2 s utlöser partiell öppning. L7 – Håll in kommandot: rörelse endast så länge kommandot hålls intryckt; när det släpps stannar porten. L8 – Halvautomatisk öppning, stängning endast när kommandot hålls intryckt. |
| L3 – Motorernas hastighet Hastighet vid normal rörelse; kontrollera säkerheten, krafterna och inbromsningen efter ändring. | L1 – Mycket långsam L2 – Långsam L3 – Medelhög L4 – Snabb L5 – Mycket snabb L6 – Högsta L7 – Öppnar snabbt, stänger långsamt L8 – Öppnar med högsta hastighet, stänger med medelhög hastighet |
| L4 – Avlastning efter stängning En kort reversering frigör kvarvarande tryck, bibehåller korrekt stängning och underlättar manuell frikoppling. | L1 – Ingen avlastning L2 – Nivå 1 – minimum, cirka 100 ms L3 – Nivå 2 L4 – Nivå 3 L5 – Nivå 4 L6 – Nivå 5 L7 – Nivå 6 L8 – Nivå 7 – maximum, cirka 800 ms |
| L5 – Motorernas kraft Kraften hos båda motorerna. Ett högre värde ersätter inte åtgärdande av friktion; efter ändring måste stötkrafterna testas. | L1 – Nivå 1 – minimum L2 – Nivå 2 L3 – Nivå 3 L4 – Nivå 4 L5 – Nivå 5 L6 – Nivå 6 L7 – Nivå 7 L8 – Nivå 8 – maximum |
| L6 – Gångöppning och partiell öppning Vid gångöppning rör sig M2. När båda portbladen används avser bråken den mindre av deras inlärda vinklar. | L1 – Gångöppning 1 – M2 till 1/4 L2 – Gångöppning 2 – M2 till 1/2 L3 – Gångöppning 3 – M2 till 3/4 L4 – Gångöppning 4 – full öppning av M2 L5 – Partiell 1 – båda portbladen till 1/4 av den mindre vinkeln L6 – Partiell 2 – båda portbladen till 1/2 av den mindre vinkeln L7 – Partiell 3 – båda portbladen till 3/4 av den mindre vinkeln L8 – Partiell 4 – båda portbladen till den mindre inlärda vinkeln |
| L7 – Underhållsvarning Antal manövrer fram till varningen. Detta ersätter inte ett regelbundet serviceintervall. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Felhistorik Visar resultatet från de åtta senaste manövrerna. Efter val, räkna BlueBUS-blixtarna och använd diagnostiktabellen. | L1 – 1:a manövern – senaste L2 – 2:a manövern L3 – 3:e manövern L4 – 4:e manövern L5 – 5:e manövern L6 – 6:e manövern L7 – 7:e manövern L8 – 8:e manövern – äldsta |
Efter ändring av kraft, hastighet eller positioner ska hela rörelsebanan, fotocellerna, STOP och stötkrafterna kontrolleras. Automatisk stängning måste anpassas till skyddet och användningen av den aktuella porten.
Radiomottagare och fjärrkontroller

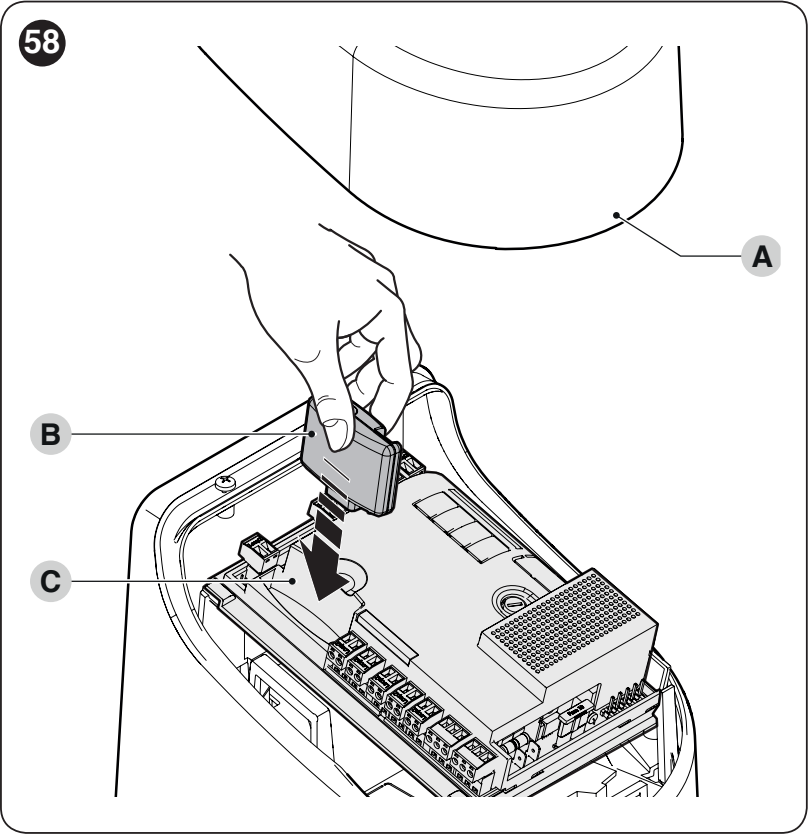

Radiomottagaren sätts in i kontakten SM på styrenheten HK7024. Koppla bort alla strömkällor innan den sätts i eller tas ut. HK7224 behöver ingen separat radiomottagare.
Aktuella satser använder NICE OXIBD och ON2E. OXIBD stöder även kompatibla dubbelriktade fjärrkontroller; MYGO4 är en vanlig fjärrkontroll med rullande kod. Välj en sändare som använder samma kodning som mottagaren om du har en äldre mottagare.
| Mottagarutgång | Kommando till HYKE |
|---|---|
| 1 | SbS – stegvis funktion enligt parameter II/L2. |
| 2 | Partiell öppning 1 enligt parameter II/L6; fabriksinställningen är full öppning av M2. |
| 3 | OPEN – öppna. |
| 4 | CLOSE – stäng. |
I läge I sparas hela fjärrkontrollen, medan enskilda knappar i läge II kopplas till det valda kommandot. Inlärning och radering görs med knappen på mottagaren, inte genom att återställa kretskortet. Exakta knapptryckningar, tidsintervall och bekräftelser finns i NICE-instruktionerna för parkoppling av fjärrkontroller och på OXIBD-databladet. I utökat läge kan det finnas fler kommandon; välj kommandonumret utifrån mottagaren.
Reservbatteri och styrenhetens generation

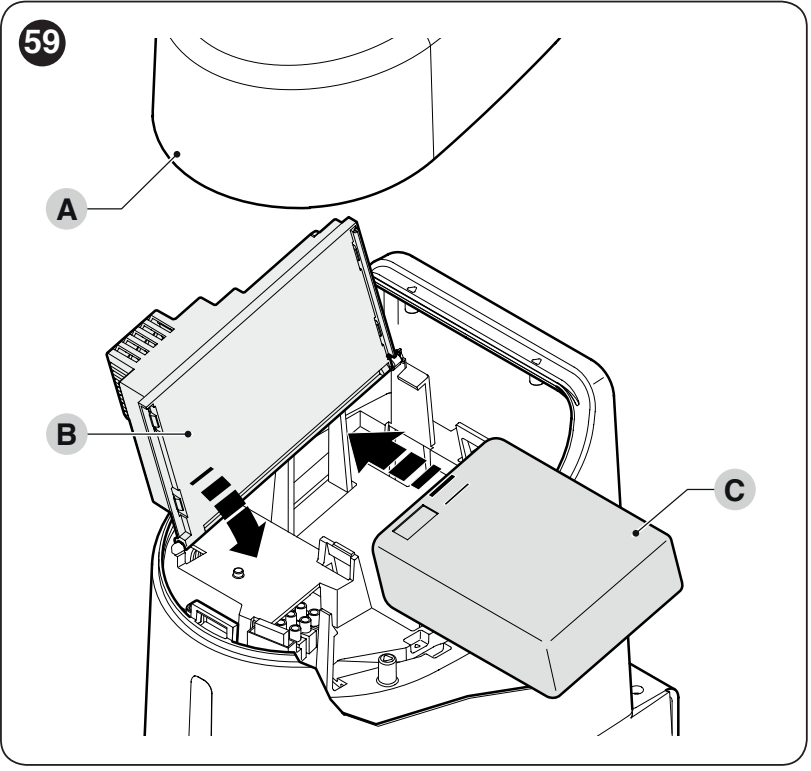

Reservbatteriet placeras i det avsedda utrymmet i HK7024. Ett kompatibelt batteri strömförsörjer systemet via styrenheten; det ansluts inte separat till motorterminalerna på HK7224.
| Montering | Korrekt val |
|---|---|
| HKA2R10 | Den äldre versionen använder PS124. Aktuell PSS124 ansluts med kabel avsedd för den äldre kompatibla styrenheten; förpackningen med PSS124 innehåller kablar för både R10 och R30. |
| Nyare styrenhet | PSS124 med passande kontakt. Äldre PS124 kräver adaptern CABLA11 och att Standby är avstängt; välj anslutning utifrån märkningen på det faktiska kretskortet. |
- Koppla från nätströmmen och eventuell befintlig batteri. Ta bort kåpan och lyft upp styrenheten.
- Placera batteriet i det avsedda utrymmet och använd rätt kabel för den aktuella generationen. Förväxla inte kontakten med motorutgången.
- Anslut batteriet elektriskt först när monteringen och programmeringen är klara. Kontrollera funktionen när nätströmmen är frånkopplad och återställ sedan strömförsörjningen för laddning.
Antalet manövrer vid strömavbrott beror på batteriets skick, temperaturen och belastningen. Batteriet ersätter inte möjligheten till manuell frikoppling. Solemyo-solmatning ansluts via den avsedda strömingången på en kompatibel enhet; nätström och solenergi får inte anslutas samtidigt.
Diagnostik och felsökning
Varningslampan blinkar regelbundet när grinden rör sig. Vid ett fel avges en kort serie blinkningar, följd av en paus på cirka 1 s, och sedan upprepas samma serie. Räkna antalet korta blinkningar innan du återställer eller ändrar inställningarna.
| Antal blinkningar | Orsak och nästa åtgärd |
|---|---|
| 1 | BlueBUS – en enhet saknas eller har ändrats. Kontrollera ledningarna och adresseringen; utför inlärning av enheter. |
| 2 | Fotocellen blockerar rörelsen. Ta bort hindret, rengör kåporna och kontrollera TX/RX-inställningen. Fotoceller. |
| 3 | Motstånd mot rörelsen eller aktivering av kraftbegränsningen. Kontrollera grindbladet, gångjärnen och armen; öka inte kraften utan att först åtgärda orsaken och göra nya tester. |
| 4 | STOP-aktivering. Kontrollera säkerhetslisten, gånggrindens kontakt och det inlärda tillståndet för ingången. STOP-anslutning. |
| 5 | Enhetens interna parametrar. Vänta minst 30 s, prova ett kommando och återställ strömförsörjningen vid behov. Om felet återkommer krävs service. |
| 6 | Antalet manövrer i följd eller gränsen för manövrer per timme har överskridits. Låt driften svalna i några minuter och begränsa användningen. |
| 7 | Elektriskt fel. Vänta minst 30 s och återställ strömförsörjningen vid behov; återkommande fel ska åtgärdas av en tekniker. |
| 8 | Ett kommando som är aktivt hela tiden hindrar andra kommandon. Kontrollera knappen, brytaren och eventuell timer. |
| 9 | Systemet är blockerat av ett elektroniskt kommando för att stoppa automationen. Använd kommandot för att avblockera automationen; detta är inte en mekanisk frikopplingsspak. |
| 10 | Enkodern har upptäckt ett hinder eller för hög friktion. Kontrollera mekaniken, anslutningen och enkoderledningarna. M1/M2 och ENC1/ENC2. |
Kontroll av LED-lampor på kretskortet
| LED | Korrekt tillstånd eller nästa åtgärd |
|---|---|
| BlueBUS | Cirka 1 grön blinkning/s = normal drift. När Standby är aktiverat blinkar den långsammare; efter ett kommando återgår den till normal drift. Två snabba blinkningar = ändrat ingångstillstånd. Om den inte lyser, kontrollera strömförsörjningen och säkringarna; vid fast sken eller röda blinkserier, följ felsökningsanvisningarna. |
| STOP | Lyser = säkert tillstånd har lärts in. Släckt = ingången har aktiverats eller ändrats. |
| SbS / OPEN / CLOSE | Släckt i viloläge, tänd när ett kommando är aktivt. En LED som lyser konstant kan tyda på att en kontakt hålls intryckt eller är defekt. |
| L1/L2 blinkar långsamt | Begäran om inlärning av enheter. |
| L3/L4 blinkar långsamt | Begäran om inlärning av positioner. |
Om motorn går men grindbladet inte rör sig, kontrollera att frikopplingsspaken är helt låst. Om HK7224 inte reagerar eller rör sig felaktigt, kontrollera dess utgång M1/M2 och motsvarande enkoder i HK7024. Åtgärda först orsaken innan du byter säkring; använd samma typ och märkström.
Radera styrenhetens inställningar
Återställning raderar HKA2:s egna inställningar. Detta är inte parkoppling av fjärrkontroller eller radering av radiominne i en separat mottagare.
- På enheten i HK7024 håller du Open ▲ + Close ▼, intryckta tills L1 och L2 börjar blinka.
- Släpp båda knapparna.
- Efter återställningen kontrollerar du omkopplaren igen, lär in enheterna och positionerna, ställer in funktionerna och utför säkerhetstester.
Underhåll och säker användning
Planera in en fackmannakontroll senast efter 6 månader eller efter 20 000 manövrer sedan föregående kontroll, beroende på vilket som inträffar först. Vid intensiv eller krävande drift bör intervallet vara kortare.
- Koppla från nätströmmen, batteriet och alla andra strömkällor före service.
- Kontrollera att konsoler, skruvar, tappar, låsringar, armar, ändstopp, kåpa och kabelgenomföringar sitter fast. Byt ut skadade eller slitna delar.
- Kontrollera att grinden kan manövreras lätt för hand, att frikopplingen låser och att alla fotoceller, säkerhetslister och gånggrindskontakter fungerar.
- Gå inte in i grindens rörelseområde och rör inte armarna när grinden är i rörelse. Förvara fjärrkontroller utom räckhåll för barn.
- Kunden kan hålla fotocellernas kåpor rena och avlägsna smuts från grindens rörelseområde. Använd inte driften vid mekaniska eller elektriska fel och kontakta service.
Beräknad livslängd

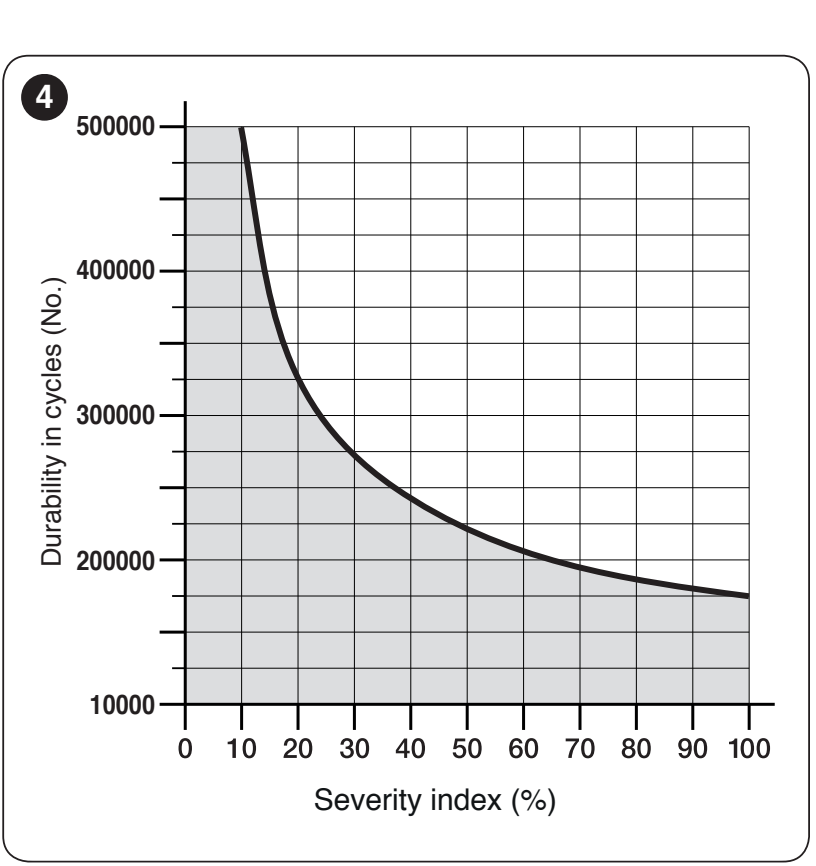

Summera indexen för längd, vikt och alla andra relevanta faktorer. Läs sedan av det ungefärliga antalet cykler vid regelbundet underhåll i diagrammet. Den vågräta axeln visar summan av indexen i %, den lodräta axeln antalet cykler. Uppskattningen garanterar inte ett visst antal år eller cykler.
| Hela automationssystemets egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Faktor | Lång / kort arm |
|
| Längd | Kortare än 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Över 3,0 till 3,5 m: 30 % / kan inte användas | |
| Vikt | Kortare än 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Över 250 kg: 30 % / kan inte användas | |
| Temperatur / luftfuktighet | Över 40 °C eller under 0 °C, eller luftfuktighet över 80 %: 20 / 20 % | |
| Tät fyllning | 15 / 20 % | |
| Vindutsatt läge | 15 / 20 % |
Kontrollera först om grinden är lämplig enligt diagrammet över vikt och längd och monteringsgeometrin. Om värdet ligger på gränsen mellan två intervall väljer du det högre av de tillgängliga numeriska indexen. Den förkortade armen är vid en längd på 3,0 m tillåten endast med en vikt som motsvarar kurva B; använd den inte över 3,0 m. Bedöm alltid hela anläggningen.
Tekniska data och mått
| Parameter | NICE HYKE HK7024 |
|---|---|
| Styrenhet | Inbyggd HKA2; styr en eller två grindblad. |
| Strömförsörjning | HK7024: 230 V AC ±10 %, 50/60 Hz; motor 24 V DC. |
| Tomgångshastighet | 1,5 varv/min; justerbara hastighetsnivåer. |
| Vridmoment | Maximalt 500 Nm; nominellt 120 Nm. |
| Maximal cykelfrekvens | 40 cykler/h vid nominellt vridmoment; 25 cykler/h vid högsta driftstemperatur. |
| Kontinuerlig drift | Högst cirka 7 minuter vid nominellt vridmoment. |
| Maximal effektförbrukning | 300 W för drivsystem med styrning. |
| Maximal strömförbrukning | 1,5 A vid 230 V AC. |
| Kapslingsklass | IP54 med intakt kåpa. |
| Driftstemperatur | −20 till +55 °C; drivsystemets prestanda försämras vid kyla. |
| Mått | 210 × 290 × 320 mm (bredd × djup × höjd). |
| Drivsystemets vikt | 10,5 kg. |
| Gränsvärde för ett grindblad | Med fullängdsarm 3,5 m / 200 kg eller 1,8 m / 330 kg; mellanliggande värden och förkortad arm enligt diagrammet. |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
